Как пользоваться мегаомметром — назначение и приемы работы с видео прибором

Одним из важнейших аспектов безопасности, безотказности, правильности работы электрических силовых линий, установок, приборов и т.д., является качественная изоляция. Многими людьми, далекими от вопросов электротехники, она воспринимается, как данность. То есть изоляция имеется – и славно, значит, все в норме, и можно пользоваться электричеством без опаски. А между тем – это серьезное заблуждение.

Во-первых, идеальных диэлектриков просто не существует. Во-вторых, даже самая надежная изоляция со временем может потерять свои качества – прогореть, оплавиться, растрескаться, начать крошиться, получить механические повреждения. В-третьих, на ее диэлектрические качества влияют и внешние факторы – сырость, влажность воздуха, загрязнённость поверхности и другие.

Так что контроль за состоянием изоляции — не менее важен, чем за всеми другими составляющими электрических установок. Ни один объект не может быть запущен в эксплуатацию, пока не будет проверено соответствие сопротивления изоляции существующим нормам. А для таких контрольных замеров используются специальные приборы, называемые мегаомметрами (или мегомметрами). В повседневной жизни хозяевам домов и квартир сталкиваться с ними приходится нечасто. И многие даже не подозревают о существовании таких контрольно-измерительных приборов. А между тем, следить за состоянием своей электросети, так или иначе, необходимо. Поэтому видится, что информация о том, как пользоваться мегаомметром будет полезна всем.

Принцип измерения сопротивления изоляции мегомметром

Принцип измерения величины сопротивления изоляции сам по себе несложен. Используется закон Ома – замеряется сила протекающего между двумя щупами тока при известном поданном на них напряжении. Отношение величины напряжения к силе тока как раз и даст искомый результат. Этот принцип применяется практически во всех контрольно-измерительных приборах, предназначенных для измерения сопротивлений.

R = U/ I

Но для того чтобы вызвать и «засечь» электрический ток в цепи при очень больших показателях сопротивления (а у изоляции по умолчанию они должны быть такими), требуется подавать и весьма внушительное напряжение. Именно это и реализовано в мегомметрах.

Независимо от типа и модели прибора, он в обязательном порядке имеет:

1. Высоковольтный источник постоянного напряжения.
2. Измерительный блок, оценивающий силу проходящего по цепи электрического тока.
3. Устройство индикации показаний – стрелочное со шкалами, или в виде цифрового дисплея с показом абсолютных значений.
4. Набор измерительных проводов со щупами, посредством которых высокое напряжение передается на тестируемый объект.

На сегодняшний день существует два основных типа подобных приборов.

• Еще не столь давно безраздельно господствовали мегомметры со стрелочной шкалой и встроенным индуктором – динамомашиной. Вращением специальной рукоятки генерируется высокое напряжение, которое после необходимого преобразования подаётся на щупы. Частота вращения – примерно 120÷140 оборотов в минуту (2 оборота в секунду). О выходе на установленное калиброванное высокое напряжение, как правило, извещает загоревшийся индикатор, расположенный на передней панели.

Подобные модели довольно просты в устройстве, несложны в управлении. Как правило, имеют весьма солидные габариты и вес. Но зато – они полностью автономны, то есть не требуют ни элементов питания, ни подключения к сети. Идеальное решение для любых «полевых» условий, что бывает особенно важно во время ведения строительства.

Как бы то ни было, мегомметры такого типа все еще выпускаются промышленностью, находят спрос. А многие мастера-электрики и вовсе предпочитают исключительно их, несмотря на появление более компактных и «навороченных» приборов.

• Другой тип мегомметров – это электронные приборы, которые обычно намного компактнее и легче. Высокое напряжение у них вырабатывается в специальном электронном преобразователе от встроенного аккумулятора, сменных источников питания или от блока питания, требующего подключения к сети. Многие модели позволяют выбрать любой из этих  вариантов питания. Но в любом случае прослеживается зависимость от наличия источника – полной автономности в работе нет.

Электронные приборы довольно компактны, и некоторые из них внешне даже вполне можно спутать с мультиметрами. Кстати, во многих моделях это сходство не ограничивается лишь внешним. Действительно, в них заложены некоторые функции «общего плана». Обычно это измерение постоянного и переменного напряжения, прозвон цепей и определение сопротивления в нижнем диапазоне значений, то есть от нуля до мегаома. Могут иметься и другие функции, в том числе и узкоспециализированного предназначения.

Проведение измерений – до предела упрощено. После выставления всех необходимых параметров и коммутации проводов мегомметра к проверяемому объекту, остается только нажать кнопку «TEST».

Индикация полученных показаний замеров выводится на цифровой дисплей, что, безусловно, значительно упрощает восприятие информации. Спустя несколько секунд после пуска, на дисплее появится измеренное значение сопротивления, с указанием соответствующей величины (МОм или ГОм, МΩ или GΩ).

Удобство в том, что и замеры, и считывание результатов никак не зависит от пространственного положения прибора. У стрелочных с этим сложнее – для корректных замеров требуется исключительно горизонтальное расположение.

Итак, независимо от типа мегомметра, принцип его работы един. На тестируемом объекте закрепляются щупы измерительных проводов, подключенных к прибору. Затем на них подается калиброванное высокое напряжение. Измеренное значение силы тока позволяет судить о сопротивлении между щупами. Значение выводится на устройство индикации.

Какие меры безопасности должны соблюдаться при работе с мегомметром

Все, казалось бы, чрезвычайно просто. Но, оказывается, такие приборы относятся исключительно к категории профессиональных. И далеко не все работники могут быть допущены к их эксплуатации – требуется определенное обучение и получение соответствующего допуска – не ниже третьей группы электробезопасности.

Автор статьи в данном случае ни в коем случае не рекомендует, как обычно принято на строительных сайтах, выполнять измерения своими руками. Но если уж какой-то хозяин дома или квартиры возьмёт на себя смелость и ответственность за выполнение самостоятельных измерений – он должен по меньшей мере максимально соблюдать требования безопасности выполнения работ.

• Сам прибор не должен иметь никаких механических повреждений корпуса. Особое внимание — целостности изоляции измерительных проводов, исправности щупов, зажимов-«крокодилов», штыревых контактов для подключения к мегомметру.
• Любой тестируемый объект или линия в обязательном порядке обесточивается. Все автоматы переводятся в положение «выключено» или, в старых распределительных щитах, выкручиваются плавкие предохранители – пробки. В некоторых случаях требуется временное отсоединение проводов от выходных клемм автоматических выключателей.

На намеренно отключенное состояние сети желательно акцентировать внимание установкой таблички, например, «Не включать! Идут работы». Так, чтобы никто из домашних или помощников случайно не включил автоматы во время тестирования.

• От сети отключаются все приборы. Вилки вынимаются их розеток. Лампочки выкручиваются из патронов светильников. Особое внимание – приборам с точной электроникой. Подаваемое в линию высокое напряжение может запросто их «убить».

• Готовится к работе так называемое переносное заземление. Мастера пользуются приспособлением заводского изготовления, но вполне можно сделать вполне рабочее устройство и самому.

Оно может представлять собой отрезок медного многожильного провода требуемой длины, сечением не менее 1,5 мм². Один его конец зачищается, и может быть оснащен клеммой или зажимом-крокодилом с расчетом на подключение к шине заземления. Второй конец, также зачищенный, необходимо укрепить на диэлектрической штанге. Хорошо, если найдется пластиковый стержень нужной длины. Если нет, то подойдет и сухая деревянная рейка, на краю которой и крепится зачищенный конец провода, например, несколькими витками изоленты. Место на штанге, за которое придется браться руками, тоже можно «одеть» в пару слоев изоленты. А длина штанги выбирается такой, чтобы было удобно касаться концов тестируемых проводов с безопасного расстояния.

После каждого замера рекомендуется снимать остаточное напряжение в проверяемых проводниках касанием этого переносного заземления. Кстати, при тестировании линий значительной протяженности заряд может оставаться в них нешуточный, способный нанести тяжелую электротравму.

• Работы по замеру сопротивления изоляции желательно проводить в диэлектрических перчатках. Многие это игнорируют и, наверное, напрасно. В ходе замеров, особенно по неопытности, ничего не стоит коснуться щупа или токоведущей детали, скажем, тыльной стороной ладони. А работать-то приходится с напряжениями, порой достигающими и 2500 вольт! Не шутка!
• Необходимо правильно обращаться со щупами. Если обратить внимание, то на каждом из них на рукоятке имеется бортик, своеобразная гарда. Это не столько для удобства, сколько для обеспечения безопасности. Тем самым задается граница безопасной для пальцев зоны, пересекать которую при проведении замеров – запрещается.

• После каждого замера должно сниматься остаточное напряжение и в щупах мегомметра. Для этого их оголенные концы просто замыкают между собой. Надо сказать, что современные приборы часто оснащаются функцией автоматического разряда после снятия каждого показания. Но лучше перестраховаться, а у многих электриков такое замыкание контактов после каждого замера – просто вошло в привычку.

Как проводятся измерения сопротивления изоляции

Далее будет рассмотрены вопросы подготовки мегомметра к работе и проведения замеров. Сразу отметим: пересмотреть все возможные варианты – просто невозможно. Тем более – показать работу на всех существующих моделях приборов. Но вот основные приемы тестирования – они в целом сходны. Тем более что информация направлена не электрикам-профессионалам (они сами кого хочешь научат), а тем, кто решился на свой страх и риск провести проверку изоляции в своих жилых владениях.

Как прибор готовится к работе

Задача несложна.

• Если это электронный прибор, то необходимо первым делом вставить в батарейный отсек источники питания, естественно, с соблюдением полярности. После этого отсек закрывается. Если используется адаптер питания, то он подключается в соответствующее гнездо прибора.

Прибор старого образца, со встроенной динамомашиной, понятно, в такой операции не нуждается.

• Далее, готовятся к работе измерительные провода со щупами.

В комплекте с прибором могут идти два или три измерительных провода. Чаще всего в замерах сопротивления изоляции участвуют два. Один подключается в гнездо прибора «Л» (или «R+»), второе – «З» (или «R-»). Некоторые современные мегомметры и вовсе обходятся этими двумя гнездами подключения.

Но на многих моделях имеется еще и гнездо «Э». И в комплект в этом случае входит экранированный провод несколько необычной конфигурации – у него два контакта для подключения к прибору. Один – обычный для подключения к «З», и второй – для гнезда «Э». значит, основные измерения будут проводиться этим проводом, а оба разъема подключаются по умолчанию.

Экранированным шнуром обязательно пользуются в тех случаях, когда требуется произвести ревизию кабеля в экранирующей оплетке. Или же протяженной линии, на поверхности изоляции которой возможны поверхностные токи (вследствие ее сырости, загрязнённости, замасленности и т.п.), способные исказить конечный результат замеров. В таких случаях в подключении прибора к тестируемому кабелю, например, при взаимной проверке сопротивления между двумя жилами, будут участвовать три провода.

В повседневной работе профессиональных электриков, особенно занимающихся прокладкой и испытанием протяжённых силовых линий такие случаи – не редкость. Но в масштабах, скажем, квартиры или дома, сталкиваться с таким практически не приходится. Да и экранированные кабели во внутренней разводке почти никогда не применяются. Так что дальше этот варианту внимания уделяться не будет.

Значит, остаются два провода, «Л» и «З» (Rx «+» и «-») которые участвуют во всех проверках. Они подключаются в свои гнезда. А для удобства работы на щупы можно надеть зажимы-«крокодильчики», часто идущие в комплекте.

• Далее, необходимо установить значение проверочного калиброванного напряжения. В различных моделях установка осуществляется по-своему, и может лежать в разных диапазонах, от 50 до 2500 вольт.

Какое же напряжение необходимо? Это можно посмотреть в таблице – оно зависит от типа тестируемого объекта. Там же в таблице указаны и минимально допустимые значения сопротивления изоляции, при которых объект может считаться исправным.

Если проверка показывает, что сопротивление изоляции больше указанных норм, то объект может считаться отвечающим требованиям безопасности и готовым к пуску. В противном случае приходится выяснять причину – искать повреждённый участок или допущенные в ходе электромонтажных работ ошибки.

Порядок выполнения замеров сопротивления изоляции

Основные приемы работы

В области обслуживания домашних электросетей наиболее часто практикуют две операции контроля состояния изоляции. Первая – это проверка жил кабеля на предмет пробоя на «землю». Вторая – проверка взаимной изолированности жил на предмет возможного короткого замыкания. Обе операции сходны между собой, но все же имеются и отличия.

Иллюстрация	Краткое описание выполняемых операций

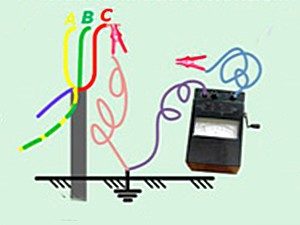

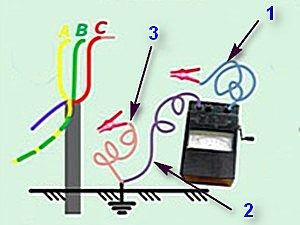

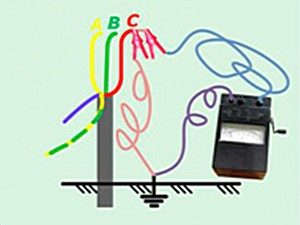

	Для начала посмотрим на проверку изоляции кабеля относительно земли. На иллюстрации условно показан разделанный кабель с тремя фазными проводами – А, В и С. Кроме того, вниз отведены два провода:синий – нулевой и желто-зеленый – защитного заземления. Концы всех проводов зачищены. Перед началом проверки, безусловно, следует лишний раз убедиться в полном обесточивании – с помощью индикаторной отвёртки или мультитестера. Мегомметр готовится к работе в гнезда вставляются два измерительных провода, на щупы удобнее будет надеть зажимы-«крокодильчики». Один, контрольный провод пока свободен (поз. 1), второй (поз. 2) сразу подключается к заземляющей шине электрощита. К этой же шине подсоединяется и провод переносного заземления (поз.3).
	Когда тестируется многожильный кабель, то иногда все проводники объединяют закорачивающим проводом или же скруткой. И после этого проводят измерение сопротивления изоляции относительно шины земли. Но если в кабеле жил немного, а это так чаще всего в бытовой практике и случается, быстрее, наверное, будет проверить каждый их проводов отдельно. На примере показана последовательность контроля изоляции для фазного провода С. Но она же соблюдается и на всех остальных. Итак, первый делом по правилам проверки следует снять с провода возможное наведенное напряжение. Для этого к его оголённому концу присоединяется переносное заземление.

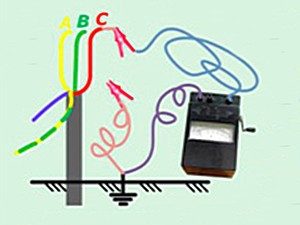

	Следующим шагом к этой же точке подсоединяется зажим контрольного измерительного провода мегомметра.

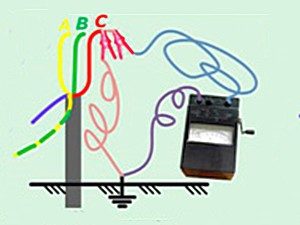

	Далее, переносное заземление снимается, и производится замер сопротивления изоляции. В зависимости от модели это выполняется или вращением рукоятки индуктора в течение 10÷15 секунд, или нажатием на кнопку «TEST». Показания фиксируются в журнале или просто сравниваются с допустимым значением, чтобы можно было судить об исправности изоляции провода.
	Теперь необходимо снять с протестированной жилы возможное накопившееся емкостное напряжение. Для этого, не снимая пока зажима контрольного провода, сюда же вновь подключают переносное заземление.
	И вот только теперь по правилам можно убрать щуп (зажим) контрольного измерительного провода и считать проверку жилы завершенной. Далее, переносное заземление переставляется на следующий провод, подлежащий проверке, и вся последовательность операций повторяется. И так – пока не будут проверены все провода кабеля.

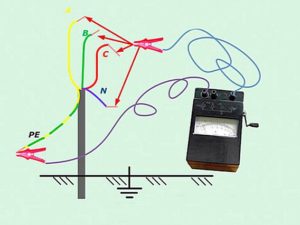

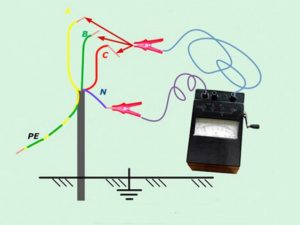

	Далее, начинается проверка взаимной изолированности проводов кабеля на предмет возможного короткого замыкания. Поступают, например, следующим образом. Один измерительный провод цепляют на зачищенный конец жилы защитного заземления РЕ. А затем последовательно проводят замеры сопротивления изоляции, устанавливая второй щуп поочередно на концах всех остальных жил. На иллюстрации не показано, но следует помнить, что если тестируется протяженная линия, то никогда не лишним будет после каждого замера коснуться кончиков проверенной пары проводов переносным заземлением. После измерений (при их положительных результатах) жила РЕ считается полностью проверенной.
	Далее, таким же образом поступают с жилой N – на ней закрепляется один зажим, а вторым проводится проверка оставшихся фазных жил. Как уже наверное понятно, следующим шагом станет проверка изоляции между проводом А и, поочередно, В и С. И Наконец, останется только последний вариант – замер сопротивления изоляции между жилами В и С. Таким образом, все возможные сочетания проверены. И если результаты положительные, то к изоляции кабельной линия претензий нет.

В принципе, все участки домашней проводки можно протестировать, опираясь на два рассмотренных подхода. Например, непосредственно на распределительном щите все отходящие от него линии проверяются на возможный пробой на землю. А затем каждая из них – и на вероятность короткого замыкания.

Некоторые измерения проще и удобнее произвести по месту установки приборов. Например, проверка розетки (розеточной группы) будет заключаться в поочерёдном замере сопротивления изоляции между клеммой РЕ и контактами нуля и фазы. А затем – между нулем и фазой. Итого – три замера. Если же розеточная линия не предполагает наличия заземления, то и вовсе требуется один замер – между L и N.

Далее будет для большей наглядности можно продемонстрировать два примера практической работы с мегомметром.

Пример замера сопротивления изоляции обычного шнура питания

Итак, требуется убедиться в надежности изоляции шнура питания (это может быть и просто отрезок кабеля или провода.

Иллюстрация	Краткое описание выполняемой операции

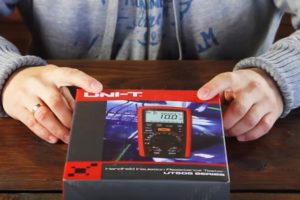

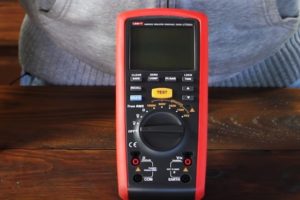

	Для работы будет использоваться вот такой современный электронный мегомметр UT-505.

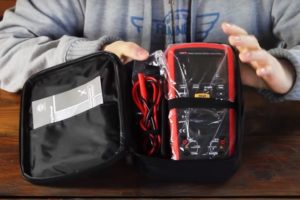

	Весь комплект – сам мегомметр, измерительные провода со щупами и зажимами, адаптер питания, размещается в удобном чехле.
	Сам прибор несколько больше по размерам, чем обычный мультиметр. Но для мегомметров он считается очень даже компактным. Кстати, как можно увидеть, в нем имеются и функции мультитестера – предусмотрена возможность замера постоянного или переменного напряжения, измерения сопротивлений в полном диапазоне значений. Для работы в режиме мультиметра предусмотрена отдельная пара гнезд для подключения измерительных проводов – она расположена слева. Справа же – гнезда для работы в режиме мегомметра.

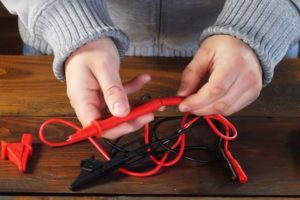

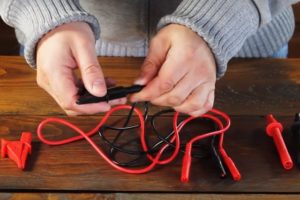

	В комплекте – два качественных гибких измерительных провода, красный и черный. По мере необходимости на их конец можно присоединить или зажим-«крокодильчик»…
	…или щуп с удобной изолированной рукояткой.

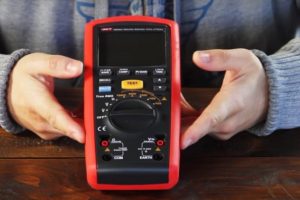

	Органы управления прибором. Подробно на всех останавливаться не будем – у разных моделей мегомметров они могут отличаться. В данном случае нас больше интересует рукоятка переключения режимов работы – она при тестировании изоляции должна быть установлена на требуемое значение калиброванного напряжения. В данной модели предусмотрено пять таких позиций – 50, 100, 250, 500 и 1000 вольт. Для работы в условиях обычных электросетей этого вполне достаточно. Кроме того, «базовые» значения можно несколько изменять в сторону увеличения и уменьшения кнопками «вверх» и «вниз». Ну и хорошо выделяется на общем фоне крупная кнопка «TEST». Именно ею запускается измерение.

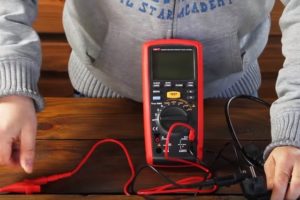

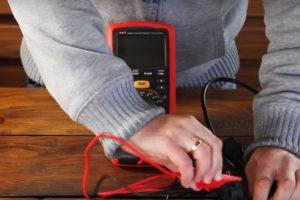

	Задача – проверить качество изоляции шнура питания на предмет возможного короткого замыкания. На измерительные провода надеваются зажимы-«крокодильчики» — с ними будет в данном случае удобнее. Концы проводов подключаются к соответствующим правым гнездам прибора. Затем зажим устанавливается на один контактный штырь вилки шнура…
	…а затем аналогичным образом коммутируется и второй провод – ко второму штырю вилки.

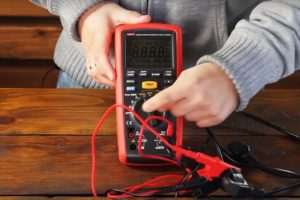

	Переключатель режимов работы прибора перестанавливается в положение тестового напряжения в 1000 вольт.

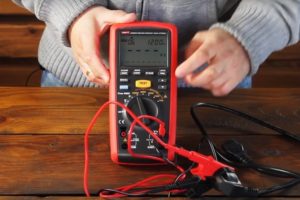

	При желании или необходимости можно несколько повысить или понизить калиброванное напряжение кнопками со стрелками вверх и вниз. Так, оператор посчитал необходимым в данном примере повысить напряжение до 1200 вольт. Его значение показывается на дисплее.

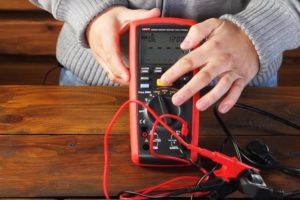

	По готовности к замеру осталось только нажать кнопку его запуска — «TEST».

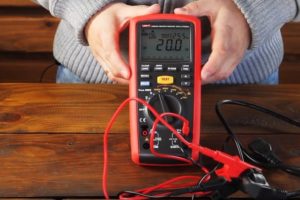

	Спустя несколько секунд на дисплее появляется замеренное значение сопротивления изоляции. А точнее – в этом примере и на этом приборе показывается, что сопротивление составило более 20 гигаом (˃ 20.0 GΩ). Это во много раз превышает допустимый минимум, то есть короткого замыкания на проверенной паре проводов можно не опасаться. Аналогичным образом можно сразу поочередно протестировать эти провода с жилой защитного заземления, то есть провести еще два замера. Вот тогда будет твердая уверенность в том, что шнур полностью безопасен и пригоден для дальнейшей эксплуатации. Пример со шнуром взят для упрощения восприятия. Но аналогичным образом тестируются на короткое замыкание и линии скрытой домашней проводки.

Пример замера сопротивления изоляции обмоток трёхфазного асинхронного двигателя

Одна из распространенных причин выхода таких двигателей из строя – пробой обмоток через изоляцию на корпус. Что, кстати, может представлять немалую опасность для людей. Поэтому подобные силовые приводы также регулярно тестируются на качество изоляции. Пример показан в таблице ниже. А использоваться будет ставшая уже своеобразной «классикой» модель мегомметра ЭСО202/2-Г, которая до сих пор выпускается и пользуется спросом.

Иллюстрация	Краткое описание выполняемых операций

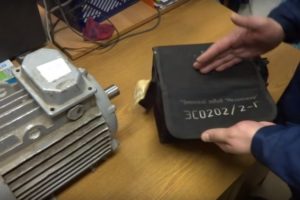

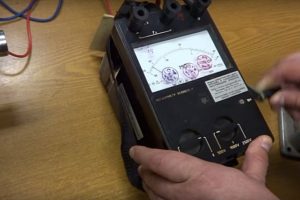

	Предстоит проверить этот двигатель. Мегомметр готовится к работе – вынимается из сумки-чехла.

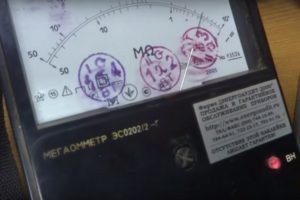

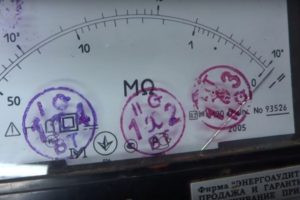

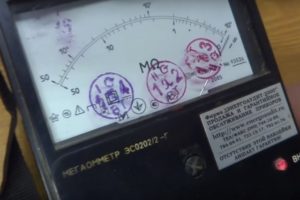

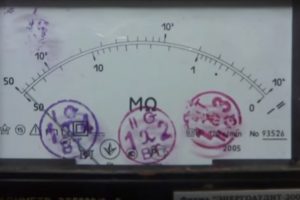

	Шкала прибора. Если точнее, то здесь две шкалы. Первая, расположенная снизу, позволяет измерить сопротивление от нуля до 50 МОм.  (Если ближе к реальности – то зона точных измерений все же начинается примерно от 500 кОм) и выше. Отсчет у первой шкалы ведется справа-налево. Вторая, верхняя шкала проградуирована слева направо, и данные по ней считываются в диапазоне от 50 МОм до 10 ГОм.

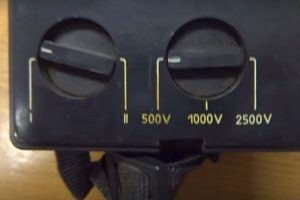

	На лицевой панели корпуса прибора имеются два переключателя. Левым  устанавливается шкала, по которой будут сниматься показания, в зависимости от ожидающихся значений. При проверке сопротивления изоляции начинать замеры лучше сразу со второй шкалы, и лишь если получаемое значение меньше нижней границы диапазона (50 МОм) переходят на первую. Правый переключатель — ответственный за установку значения калиброванного проверочного напряжения. В данной модели, как видно, три позиции – 500, 1000 и 2500 вольт.

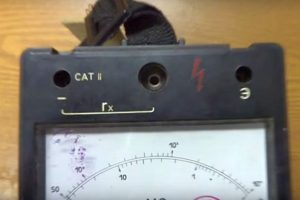

	Гнезда-разъемы для подключения измерительных проводов. Про их «распиновку» уже говорилось выше.

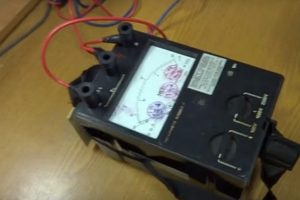

	Подключаются провода. Одинарный – к гнезду «З» (или минус), второй, со сдвоенным концом – в гнезда «L (+)» и «Э» в соответствии с нанесенными на штекерах указателями.

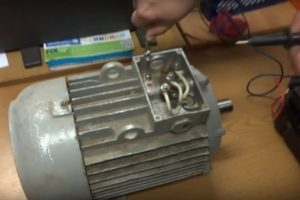

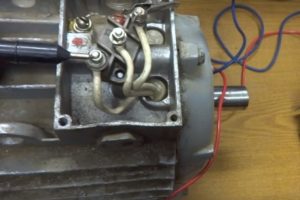

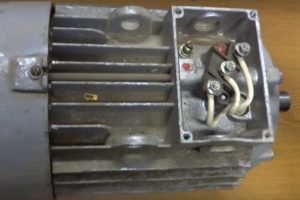

	На электродвигателе снимается крышка коммутационной коробки. Видны винтовые клеммы для подключения трех фаз.
	Зажим-«крокодил» провода, идущего от разъема мегомметра «З», крепится на корпусе электродвигателя. Можно установить его на соответствующую клемму, или же непосредственно на металлический корпус, если отсутствие краски или других загрязнений гарантирует надежный контакт.

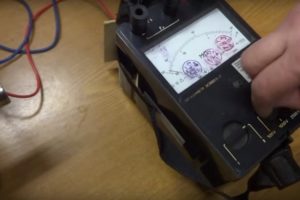

	Устанавливаются переключатели в нужное положение — на вторую шкалу и на напряжение 500 вольт (хотя, конечно, надежнее было бы проверить на уровне в 1000 вольт).

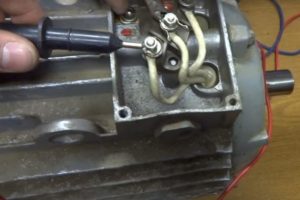

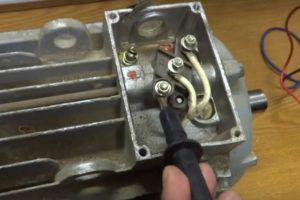

	Щуп или зажим-«крокодил» второго, контрольного провода устанавливается на клемму одной из обмоток. Последовательность проверки фаз значения не имеет. Если используется щуп, то работу лучше проводить с помощником, так как одному и удерживать контакт, и вращать рукоятку индуктора – неудобно, да и небезопасно.
	Начинают вращать рукоятку генератора напряжения. Частота вращения – не менее 2 оборотов в секунду. Стрелка на шкале прибора начинает менять свое положение. В определенный момент зажигается сигнальная лампочка «ВН» — «Высокое напряжение». Это означает, что необходимый уровень калиброванного напряжения достигнут.
	Но вращение при этом не прекращают до тех пор, пока положение стрелки не стабилизируется – и только потом снимают показания. В данном примере она «зашкалила» за максимальное значение. То есть сопротивление изоляции проверяемой обмотки выше 10 ГОм. Отличный результат! Щупы разряжают взаимным касанием одного к другому. А затем аналогичным образом проверяют последовательно вторую и третью обмотки относительно корпуса. Если все нормально, то за их изоляцию можно не беспокоиться.
	Даже такой мегомметр, не имеющий функции мультитестера, позволяет сразу провести проверку и целостности «звезды». То есть – проводимость обмоток между собой. Для этого левый переключатель переводят на первую, нижнюю шкалу.

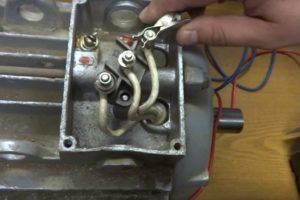

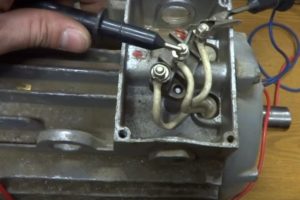

	«Крокодил» синего провода устанавливается на одну из фазных клемм двигателя.
	Щуп второго провода – на одной из оставшихся клемм.
	Вращают рукоятку динамо-машины, наблюдают за показаниями прибора. Задействована нижняя шкала, то есть показывается сопротивление менее О МОм. Конкретное значение в данном случае неважно – совершенно очевидно, что проводимость между этими двумя обмотками есть, в них нет обрыва. То, что требовалось доказать!
	Затем тестируется аналогичным образом вторая пара обмоток…
	…и, наконец, третья. Все возможные варианты проверены, и если результаты положительные, то «звезда» двигателя в полном порядке. А итогом по обеим стадиям проверки становится закономерный вывод – по электротехнической части двигатель полностью пригоден к эксплуатации.

*  *  *  *  *  *  *

Безусловно, все варианты использования мегомметра показать сложно. А учитывая современное многообразие моделей – и вовсе невозможно. Значит, руководствоваться работе придется прилагаемой к прибору инструкцией. Но принципы проведения замеров и требования по обеспечению безопасности – существенных отличий не имеют.

В завершение публикации, чтобы несколько расширить информацию – небольшой видеообзор мегомметра MS5203 MASTECH.

Видео: Как работают с электронным мегомметром MS5203 MASTECH

stroyday.ru

Мегаомметр назначение принцип действия. Мегаомметр, что это такое и как им пользоваться

Мегаомметр – прибор для измерения больших сопротивлений, а точнее для измерения сопротивления изоляции. Мегаомметр состоит из генератора напряжения, измерителя электрической величины, специальных выходных клемм. В комплект прибора входят соединительные провода со щупами. Иногда для удобства измерений на щупы надеваются зажимы типа «крокодил».

Генератор напряжения мегаомметра приводится в действие либо специальной вращающейся рукояткой, либо работает от внешнего или внутреннего источника питания и генерирует напряжение при нажатии специальной кнопки. Всё зависит от вида мегаомметра.

Напряжение, которое способен генерировать мегаомметр, имеет стандартную величину. Обычно это 500В, 1000В, 2500В. Также есть мегаомметры с испытательным напряжением 100В и 250В.

Суть работы мегаомметра заключается в следующем. При вращении рукоятки обычного мегаомметра или при включении кнопки электронного мегаомметра на выходные клеммы прибора подаётся высокое напряжение, которое через соединительные провода прикладывается к измеряемой цепи или к электрооборудованию. В процессе замера на приборе можно наблюдать значение измеряемого сопротивления. При измерении значение сопротивления может достигать нескольких килоОм, мегаОм или равняться нулю.

Техника безопасности при работе с мегаомметром

Т.к. мегаомметры способны генерировать напряжение до 2500В, то к работе с ними допускаются только подготовленные и хорошо обученные правилам техники безопасности работники.

• Допускается пользоваться только исправными и поверенными приборами. Во время измерения сопротивления изоляции запрещается прикасаться к выходным клеммам мегаомметра, к оголённой части соединительных проводов (концы щупов) и к неизолированным металлическим частям измеряемой цепи (оборудования) т.к. эти узлы во время измерения находятся под высоким напряжением.
• Измерение сопротивления изоляции запрещается производить, если не проверено отсутствие напряжения, к примеру, на жилах электрического кабеля или на токоведущих частях электроустановки. Проверку наличия или отсутствия напряжения выполняют индикатором, тестером или указателем напряжения.
• Также не разрешается производить измерения, если не снят остаточный заряд с электрооборудования . Остаточный заряд можно снимать при помощи изолирующей штанги и специального переносного заземления путём кратковременного его присоединения к токоведущим частям. В процессе измерений необходимо снимать остаточный заряд после каждого замера.

Проверка работоспособности мегаомметра

Даже если используемый мегаомметр прошёл испытания и поверку, необходимо произвести проверку его работоспособности непосредственно перед работами по замеру сопротивления изоляции. Для этого сначала подключаются соединительные провода к выходным клеммам. Затем эти провода закорачивают и проводят измерение.

При закороченных проводах значение сопротивления должно равняться нулю. Это будет видно на шкале или на дисплее, в зависимости от вида прибора. При закороченных соединительных проводах также проверяется целостность этих проводов.

Далее производится замер при раскороченных проводах. Если прибор исправен, то величина сопротивления изоляции в этом случае будет равняться «бесконечности» (если мегаомметр старого образца), или будет принимать пусть и большое, но фиксированное значение (если прибор электронный с цифровым дисплеем).

Изучение проверяемой схемы измерения

Перед тем, как выполнять измерение мегаомметром, необходимо изучить электрическую цепь, в которой будут производиться замеры. В электрической цепи могут присутствовать электрические приборы, электрические аппараты и другое электрическое и электронное оборудование, которое не рассчитано на выходное напряжение, которое генерирует мегаомметр. По этой причине необходимо данное оборудование защитить от воздействия напряжения мегаомметра. Для этого нужно выполнить действия по заземлению, отключению или извлечению оборудования из схемы измеряемой цепи.

Измерение мегаомметром

В настоящее время наряду с современными цифровыми мегаомметрами часто используются приборы старого образца, выпущенные ещё в советское время. Работа и с тем и с другим видом приборов в принципе мало чем отличается, хотя и присутствуют некоторые отличия в работе.

Общее то, что изначально подключаются соединительные провода к выходным клеммам (зажимам) мегаомметра. Затем выбирается величина испытательного напряжения. Дл

les74.ru

Как пользоваться мегаомметром: измерение, подключение, видео

Для оценки работоспособности кабеля, проводки необходимо измерить сопротивление изоляции. Для этого существует специальный прибор — мегаомметр. Он подает в измеряемую цепь высокое напряжение, измеряет протекающий по ней ток, и выдает результаты на экран или шкалу. Как пользоваться мегаомметром и рассмотрим в этой статье.

Устройство и принцип действия

Содержание статьи

Мегаомметр — устройство для проверки сопротивления изоляции. Есть два типа приборов — электронные и стрелочные. Независимо от типа, любой мегаомметр состоит из:

• Источника постоянного напряжения.
• Измерителя тока.
• Цифрового экрана или шкалы измерения.
• Щупов, посредством которых напряжение от прибора передается на измеряемый объект.

  Так выглядит стрелочный мегаомметр (слева) и электронный (справа)

В стрелочных приборах напряжение вырабатывается встроенной в корпус динамомашиной. Она приводится в действие измерителем — он крутит ручку прибора с определенной частотой (2 оборота в секунду). Электронные модели берут питание от сети, но могут работать и от батареек.

Работа мегаомметра основана на законе Ома: I=U/R. Прибор измеряет ток, который протекает между двумя подключенными объектами (две жилы кабеля, жила-земля и т.д.). Измерения производятся калиброванным напряжением, значение которого известно, зная ток и напряжение, можно найти сопротивление: R=U/I, что и делает прибор.

Примерная схема магаомметра

Перед проверкой щупы устанавливаются в соответствующие гнезда на приборе, после чего подключаются к объекту измерения. При тестировании в приборе генерируется высокое напряжение, которое при помощи щупов передается на проверяемый объект. Результаты измерений отображаются в мега омах (МОм) на шкале или экране.

Работа с мегаомметром

При испытаниях мегаомметр вырабатывает очень высокое напряжение — 500 В, 1000 В, 2500 В. В связи с этим проводить измерения необходимо очень осторожно. На предприятиях к работе в прибором допускаются лица, имеющие группу электробезопасности не ниже 3-й.

Перед тем как провести измерения мегаомметром, в тестируемые цепи отключают от электропитания. Если вы собираетесь проверить состояние проводки в доме или квартире, надо отключить рубильники на щитке или выкрутить пробки. После выключают все полупроводниковые приборы.

Один из вариантов современных мегаомметров

Если проверять будете розеточные группы, вынимаете вилки всех приборов, которые включены в них. Если проверяются осветительные цепи, выкручиваются лампочки. Они тестового напряжения не выдержат. При проверке изоляции двигателей они также полностью отключаются от питания. После этого к тестируемым цепям подключается заземление. Для этого к «земляной» шине крепится многожильный провод в оболочке сечением не менее 1,5 мм2. Это так называемое переносное заземление. Для более безопасной работы свободный конец с оголенным проводником крепят к сухому деревянному держаку. Но оголенный конец провода должен быть доступен — чтобы можно было им прикасаться к проводам и кабелям.

Требования по обеспечению безопасных условий работы

Даже если вы хотите в домашних условиях измерить сопротивление изоляции кабеля, перед тем как пользоваться мегаомметром стоит ознакомиться с требованиями по технике безопасности. Основных правил несколько:

1. Держать щупы только за изолированную и ограниченную упорами часть.
2. Перед подключением прибора отключить напряжение, убедиться в том, что поблизости нет людей (на протяжении всей измеряемой трассы, если речь идет о кабелях).

   Как пользоваться мегаомметром: правила электробезопасности

3.  Перед подключением щупов снять остаточное напряжение при помощи подсоединения переносного заземления. И отключать его после того как щупы установлены.
4. После каждого измерения снимать со щупов остаточное напряжение соединив их оголенные части вместе.
5. После измерения к измеренной жиле подключать переносное заземление, снимая остаточный заряд.
6. Работать в перчатках.

Правила не очень сложные, но от их выполнения зависит ваша безопасность.

Как подключать щупы

На приборе обычно есть три гнезда для подключения щупов. Они располагаются в верхней части приборов и подписаны:

• Э — экран;
• Л- линия;
• З — земля;

Также имеется три щупа, один из которых имеет с одной стороны два наконечника. Он используется когда необходимо исключить токи утечки и цепляется к экрану кабеля (если такой есть). На двойном отводе этого щупа есть буква «Э». Тот штекер, который идет от этого отвода и устанавливается в соответствующее гнездо. Второй его штекер устанавливается в гнездо «Л» — линия. В гнездо «земля» всегда подключается одинарный щуп.

Щупы для мегаомметра

На щупах есть упоры. При проведении измерений руками браться за них так, чтобы пальцы были до этих упоров. Это обязательное условие безопасной работы (про высокое напряжение помним).

Если проверить надо только сопротивление изоляции без экрана, ставится два одинарных щупа — один в клемму «З», другой в клемму «Л». При помощи зажимов-крокодилов на концах подключаем щупы:

• К тестируемым проводам, если надо проверить пробой между жилами в кабеле.
• К жиле и «земле», если проверяем «пробой на землю».

  Есть буква «Э» — этот конец вставляется в гнездо с такой же буквой

Других комбинаций нет. Проверяется чаще изоляция и ее пробой, работа с экраном встречается довольно редко, так как сами экранированные кабели в квартирах и частных домах используются редко. Собственно, пользоваться мегаомметром не особо сложно. Важно только не забывать о наличии высокого напряжения и необходимости снимать остаточный заряд после каждого измерения. Это делают прикасаясь проводом заземления к только что измеренному проводу. Для безопасности этот провод можно закрепить на сухом деревянном держаке.

Процесс измерения

Выставляем напряжение, которое будет выдавать мегаомметр. Оно выбирается не произвольно, а из таблицы. Есть мегаомметры, которые работают только с одним напряжением, есть работающие с несколькими. Вторые, понятное дело, удобнее, так как их можно использовать для тестирования различных устройств и цепей.  Переключение тестового напряжения производится ручкой или кнопкой на лицевой панели прибора.

Перед тем как пользоваться мегаомметром, убеждаемся в отсутствии напряжения на линии — тестером или индикаторной отверткой. Затем, подготовив прибор (выставить напряжение и на стрелочных выставить шкалу измерения) и подключив щупы, снимаем заземление с проверяемого кабеля (если помните, оно подключается перед началом работ).

Следующий этап — включаем в работу мегаомметр: на электронных нажимаем на кнопку Test, в стрелочных крутим ручку динамо-машины. В стрелочных крутим до тех пор, пока не зажжется на корпусе лампа — это значит необходимое напряжение в цепи создано. В цифровых в какой-то момент значение не экране стабилизируется. Цифры на экране — сопротивление изоляции. Если оно не меньше нормы (средние указаны в таблице, а точные есть в паспорте к изделию), значит все в норме.

Как проводить измерения мегаомметром

После того, как измерение окончено, перестаем крутить ручку мегаомметра или нажимаем на кнопку окончания измерения на электронной модели. После этого можно отсоединять щуп, снимать остаточное напряжение.

Вкратце — это все правила пользования мегаомметром. Некоторые варианты измерений рассмотрим подробнее.

Измерение сопротивления изоляции кабеля

Часто требуется измерить сопротивление изоляции кабеля или провода. Если вы умеете пользоваться мегаомметром, при проверке одножильного кабеля это займет не более минуты, с многожильными придется возиться дольше. Точное время зависит от количества жил — придется проверять каждую.

Тестовое напряжение выбираете в зависимости от того, в сети с каким напряжением будет работать провод. Если вы планируете его использовать для проводки на 250 или 380 В, можно выставить 1000 В (смотрите таблицу).

Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары

Для проверки сопротивления изоляции одножильного кабеля, один щуп цепляем на жилу, второй — на броню, подаем напряжение. Если брони нет, второй щуп крепим к «земляной» клемме и тоже подаем тестовое напряжение. Смотрим на показания. Если стрелка показывает больше 0,5 МОм, все в норме, провод можно использовать. Если меньше — изоляция пробита и его применять нельзя.

Можно проверить многожильный кабель. Тестирование проводится для каждой жилы отдельно. При этом все остальные проводники скручиваются в один жгут. Если при этом надо проверить еще и пробой на «землю», в общий жгут добавляется еще и провод, подключенный к соответствующей шине.

Если у кабеля имеется экран, металлическая оболочка или броня, они тоже добавляется в жгут. При образовании жгута важно обеспечит хороший контакт.

Примерно так же происходит измерение сопротивления изоляции розеточных групп. Из розеток выключают все приборы, отключают питание на щитке. Один щуп устанавливают на клемму заземления, второй — в одну из фаз. Тестовое напряжение — 1000 В (по таблице). Включаем, проверяем. Если измеренное сопротивление больше 0,5 МОм, проводка в норме. Повторяем со второй жилой.

Если электропроводка старого образца — есть только фаза и ноль, тестирование проводят между двумя проводниками. Параметры аналогичны.

Проверить сопротивление изоляции электродвигателя

Для проведения измерений двигатель отключается от питания. Необходимо добраться до выводов обмотки. Асинхронные двигатели, работающие на напряжении до 1000 В тестируются напряжением 500 В.

Для проверки их изоляции один щуп подключаем к корпусу двигателя, второй поочередно прикладываем к каждому из выводов. Также можно проверить целостность соединения обмоток между собой. Для этой проверки надо щупы устанавливать на пары обмоток.

stroychik.ru
