Место установки электросчетчика в частном доме: Правила установки счетчика электроэнергии в частном доме

закон, правила, обязательно ли на улице

Александр Георгиевич Кондратьев

По образованию инженер-электрик, работал электронщиком, главным инженером на пищевом предприятии, генеральным директором строительной организации.

Прежде чем браться за установку электросчетчика в частном доме, надо внимательно изучить правила. Они существенно отличаются от условий установки счетчика электроэнергии в квартире. Обычно такие приборы учета монтируются на улице. Это необходимо, чтобы инспектор энергосбыта мог беспрепятственно проверять состояние счетчика и контролировать показания.

Начиная с 1 июля 2020 года, действуют новые правила установки приборов учета. Было утверждено Постановление Правительства РФ от 18.04.2020 N 554  «О внесении изменений в некоторые акты Правительства Российской Федерации по вопросам совершенствования организации учета электрической энергии». Теперь электросети устанавливают счетчики за свой счет, бесплатно для потребителя.

Согласно новому закону, все объекты собственности будут оборудовать не обычными счетчиками, а «умными» — интеллектуальными средствами учета электроэнергии (ИСУЭ). Пока это только рекомендации, а с 1 января 2022 года будет разрешено монтировать только интеллектуальные приборы.

Содержание

1. Кто должен устанавливать электросчетчик и за чей счет
2. Порядок действий собственника
3. Правила
4. Особенности подключения однофазного и трехфазного счетчика
5. Обязательно ли монтировать прибор на улице
6. Какие счетчики устанавливают
7. Пломбировка и ввод в эксплуатацию

Кто должен устанавливать электросчетчик и за чей счет

До выхода закона обязанность по приобретению, монтажу приборов учета была возложена на собственника. С 1 июля 2020 года произошли существенные изменения в законодательстве.

Теперь приобретение, установка счетчика электроэнергии в частном доме или в квартире,  ввод его в эксплуатацию возложены на организацию, поставляющую электроэнергию. В частном секторе это электросети. С потребителей этот вопрос снят: собственник не должен покупать электросчетчик, платить за монтаж и поверку. Для жильцов это условно бесплатно: электросети не предъявят отдельный счет за прибор, но эти расходы по умолчанию включены в тариф.

Владелец должен выполнить следующие требования:

• В частных домах с трехфазным питанием обязательно должен быть контур заземления. Параметры и разрешение на эксплуатацию электрооборудования выдает электроизмерительная лаборатория;
• Предоставить доступ энергетикам для монтажа счетчика. При этом собственник должен учитывать, что для проверки работоспособности и снятия показаний обеспечивается свободный доступ к электросчетчику в любое время. Это предполагает установку электросчетчика в частном доме на улице. То есть его монтируют на фасаде дома, заборе или отдельно стоящей опоре.

Порядок действий собственника

Монтаж нового счетчика предполагает определенные действия. Они не сильно отличаются, если срок эксплуатации прибора учета истек или он вышел из строя и его необходимо заменить на новый.

Существует определенный порядок, который должен выполнить собственник при монтаже счетчика.

Для этого он должен:

• Обратиться в энергосбыт с заявлением, которое рассматривается не более 7 дней;
• Для этого понадобится паспорт собственника или доверенность, если подача заявления производится другим лицом;
• Инспектор потребует подтверждение собственности. Необходимо предоставить договор купли-продажи, дарственную и т.п.;
• Разрешение, ТЗ и проект на установку электрооборудования. Протокол испытания контура заземления. Он предоставляется при трехфазном подключении;
• Согласовывается дата посещения инспектора для проверки правильности монтажа электрооборудования. Инспектор должен прибыть не позднее 15 дней с момента подачи заявления;
• Монтируется электрооборудование. Оно может быть смонтировано собственными силами, если владелец имеет соответствующие навыки или приглашенным электриком;
• Составляется акт в двух экземплярах, если монтаж и ввод производит сторонняя организация, количество актов будет три. В нем указываются данные собственника, тип счетчика, первичные показания, номер пломбы.

Акты подписывают все заинтересованные стороны и забирают свои экземпляры. Собственнику обязательно нужно сохранить свой экземпляр. Его предъявляют инспектору при проверке.

Правила

Правила установки электросчетчика в частном доме рекомендуют монтировать его на границе разграничений балансовой принадлежности. Это может быть стена дома, забор или отдельно стоящая опора, проходящая по границе участка.

Место определяется проектной организацией совместно с собственником. Оно не должно противоречить правилам эксплуатации электроустановок (ПУЭ) и Постановлению Правительства № 530. В нем сказано, что собственник обязан обеспечить инспектору свободный доступ к счетчику. Согласно ПУЭ и проекту, собственник обязан соблюсти условия монтажа электрического бокса.

ПУЭ 7 пункт 1.5.29 предписывает высоту размещения электросчетчика. Она должна быть в пределах 0,8 – 1,7 метра от земли. В исключительных случаях допускается монтаж бокса на высоте от 0,4 м.

При этом бокс должен быть предназначен для эксплуатации на улице. А условия работы счетчика должны соответствовать его размещению.

Особенности подключения однофазного и трехфазного счетчика

Небольшие одноэтажные коттеджи подключают к однофазной сети. При этом учитывают, что установленная мощность не превышает 8-10 КВт.

В двухэтажных домах, где разрешенная мощность составляет 15 КВт, устанавливают трехфазные счетчики. При этом нагрузки стараются распределить среди фаз равномерно.

Учитываются схемы подключения, составленные проектной организацией. Основное отличие заключается в том, что при однофазном подключении не требуется монтаж дополнительного заземления. Как при трехфазном подключении частного владения к электрической сети.

Необходимо произвести монтаж дополнительного заземления. Схема, расположение и конструктив заземления указывается в проектной документации.

Различия в схеме подключении однофазного и трехфазного электросчетчика незначительные:

• Для подключения однофазного напряжения необходимо два провода, ноль и фаза, которые подводятся к счетчику;
• При трехфазном подключении используется четырехпроводная сеть. Три фазы и ноль;
• Перед электросчетчиками рекомендуется устанавливать автомат. После него монтируются автоматы, защищающие группу потребителей. Например, освещение подключают к своему автомату, а розетки защищены другим и т.п.;
• При наличии заземления запрещено соединять его с нулевым проводом.

В некоторых случаях можно подключать трехфазный счетчик к однофазной сети.

Обязательно ли монтировать прибор на улице

Законом не определено место расположения прибора учета электроэнергии. То есть нет четкого понятия, где монтировать — в доме или на улице. Электросети пользуются этим.

Они ссылаются на Постановление № 350, где собственник обязан обеспечить беспрепятственный доступ к прибору учета. И им неважно, где будет смонтирован электросчетчик, главное, чтобы был постоянный доступ.

Поэтому выдавая техническое задание, указывается место установки. Обязывая собственника монтировать их на столбе или на улице, электросети лишают владельца возможности обеспечить сохранность имущества, за которое отвечает собственник.

Это их не волнует. Разрабатывая проектную документацию, электросети требуют соблюдать законность, обеспечивая свободный доступ для снятия показаний проверяющим инспектором.

Их не волнует, что эксплуатация электросчетчиков в экстремальных условиях приводит к преждевременному выходу из строя оборудования. А точность приборов меняется в зависимости от температуры окружающего воздуха.

Однако, если собственник гарантирует беспрепятственный доступ к прибору учета, он имеет право смонтировать его в помещении, что не противоречит закону.

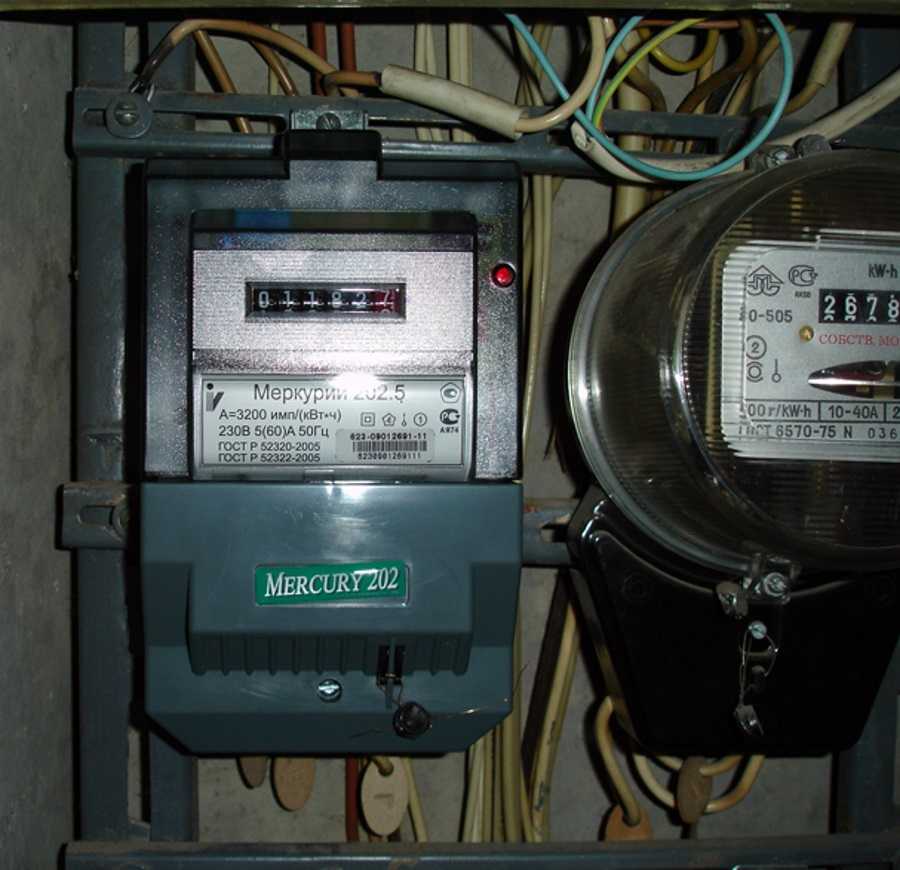

Какие счетчики устанавливают

Для учета электроэнергии в продаже имеются различные модели. Наиболее распространенными приборами являлись индукционные счетчики. Однако эти устройства устаревшие и их постепенно снимают с производства.

Существуют электронные электросчетчики с классом точности 0,5. Они могут работать как в однотарифном режиме, так и многотарифном.

В частном секторе, где электроэнергия расходуется постоянно в течение суток, обосновано применение двухтарифного счетчика. Особенно если отопление осуществляется от электричества, а ночью территорию возле входа необходимо освещать.

А при использовании стиральной машины с отложенным стартом, можно получить еще большую экономию. Поэтому установка двухтарифного счетчика обоснована.

С 1 июля 2020 года рекомендована установка смарт-счетчиков. Они обеспечивают учет электроэнергии и передачу данных диспетчеру в автоматическом режиме.

При этом диспетчер дистанционно контролирует расход электроэнергии в режиме реального времени. Кроме этого смарт-счетчики позволяют производить контроль состояния сети, информировать диспетчера о незаконном подключении или попытке кражи электричества.

В свою очередь через такие приборы диспетчер может отключать или ограничивать подачу электроэнергии, изменять суточный тариф. Это перспективные приборы учета.

Сейчас они рекомендованы к применению. А с 1 января 2022 года приборы ИСУЭ должны применяться повсеместно.

Таким образом, сейчас энергетики вправе выбрать тип счетчика самостоятельно. Пока законом только рекомендовано использовать «умные» приборы. Обязательный монтаж ИСУЭ будут производить только с 1 января 2022 года.

В Постановлении прописано, что приобретение оборудования и монтаж обязана выполнять организация, производящая поставку электроэнергии за свой счет.

Если сейчас смонтировать «обыкновенный» счетчик, энергосбыт обязан его поставить на учет. А замену произведут по окончании срока эксплуатации.

В некоторых регионах мошенники пользуются тем, что жители не разобрались в законах, и продают им оборудование.

Пломбировка и ввод в эксплуатацию

После монтажа и подключения частного дома к электросети собственник подает заявку на установку пломб и ввод в эксплуатацию. Инспектор должен прибыть не позднее 30 дней с момента подачи заявки.

Он устанавливает пломбы и составляет акт. В нем указывается причина замены, данные старого (если осуществлялась замена) и нового счетчиков, данные собственника. Один акт обязательно передается владельцу.

Зачастую в частном секторе монтаж и пломбировка электросчетчика происходит одновременно.

Замена счетчика электроэнергии проходит по тому же принципу.

Полезная статья? Оцените и поделитесь с друзьями!

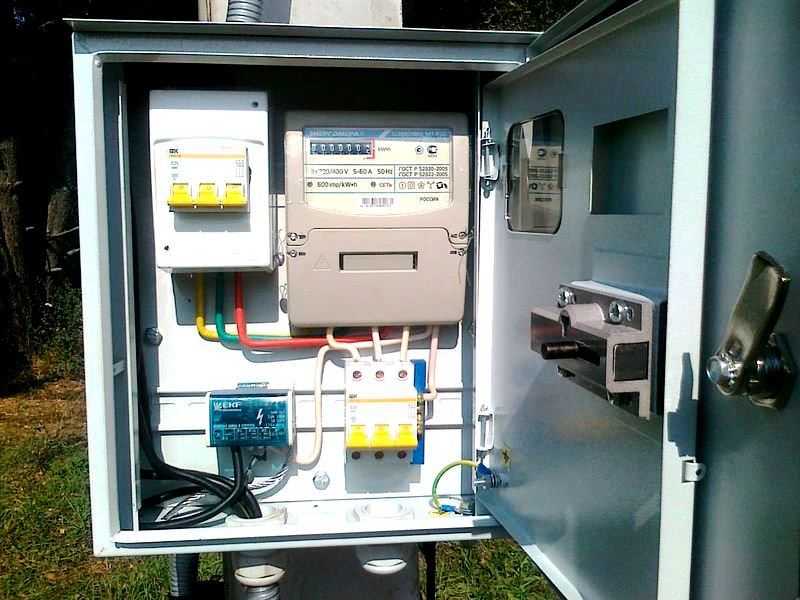

Установка электросчетчика в частном доме на улице (фото, видео)

В каждом доме надо иметь открытый доступ к источникам энергии, но иногда появляются технические трудности, которые не всегда позволяют правильно поставить общедомовые устройства. Поэтому проводится установка счетчика в частном доме на улице. Домовладельцы задаются вопросом, как и где это сделать, чтобы все было законно и удобно. Так, не зависимо от того, являются ли счетчики общедомовыми или личными, необходимо принимать во внимание ряд нюансов и правил при их установке и эксплуатации.

Что нужно знать

Есть определенный порядок правил и нюансов, которыми важно владеть перед монтажом электрического общедомового устройства. По принципу все счетчики разделяются на электронные и индукционные. Вторые являются наименее точными, и повсеместно заменяются на электронные. Прежде чем покупать приборы, необходимо проверить пломбу на предмет целостности, а также уточнить срок установки пломбы. Если вы проводите установку общедомовых приборов, то необходимо согласовать правило с соседями по дому, если они имеются.

Установкой электросчетчика может заниматься электромонтажник, но прежде чем выполнять комплекс работ, необходимо просить у компании по сбыту энергии типовой договор, чтобы выполнить определенные работы правильно. В этой документации будут находиться определенные требования касательно установки, а также учтены все права и обязанности сторон.

Где лучше всего ставить счетчик

В частном доме или на даче очень важную роль играет не сама установка как процесс, а место, в котором будет располагаться прибор. Конечно, лучше всего располагать это устройство в теплом помещении, наиболее оптимальным вариантом для частного дома станет предбанник или прихожая. Этот способ позволит защитить счетчик от влажности, перепадов температур и прочих погодных явлений. С другой стороны, может быть затруднен доступ для учета электроэнергии, которая потребляется.

Высота, на которую монтируется элемент, составляет от 0.8 м до уровня пола. Входящая цепь будет подключаться к входному автомату, а после этого будет происходить непосредственное подключение к счетчику. К щитку должно быть подключено заземление, которое защитит прибор от короткого замыкания и от прочих явлений.

Некоторые владельцы домов вынуждены переносить счетчик к фасаду дома, это мотивируется распоряжениями энергосбытовой компании. Это требование имеет несколько за и против, поэтому возникает вопрос о том, законна ли такая установка прибора.

Установка счетчика на даче

Если вы владелец дачи, то задавались вопросом о том, где лучше всего было бы установить счетчики. Так, прибор устанавливается на высоте до 1,7 метра, таким образом, сетевая компания может получить доступ к счетчику. Если температура, при которой установлен электросчетчик, будет составлять ниже 0 градусов, то показания могут показывать некорректно. Поэтому необходимо поставить утепленный электрический щиток. Если же ставится счетчик вне дома, то есть при фасаде здания, то у потребителя нет возможности содержать имущество в безопасности, ведь доступ к прибору будет обеспечен не только хозяевам и специализированным службам, но и посторонним лицам.

Так, для того чтобы обеспечить хорошую работу и установку приборов, необходимо принимать во внимание правила, а также основные законодательные акты. Монтаж общедомовых устройств также проводится достаточно часто и требует соблюдения правил.

Является ли законным этот процесс

Правила по установке электросчетчиков на улице регламентируются специализированными организациями. В целом, вопрос о том, стоит ли ставить счетчик на улице, решается вами. Зачастую компании по сбыту энергии хотят решить свои проблему с удобством снятия показателей исключительно за счет потребителя. Но стоит знать, что установка прибора на улице будет подвергать ваш электросчетчик негативному влиянию природных явлений. Такие процессы, как влажность и холод, будут оказывать негативное влияние на состояние вашего прибора. Поэтому придется делать дополнительные затраты для оптимизации работы счетчика в таких условиях. Если организации, которые занимаются установкой счетчиков, требует установить их на улице, то такие требования незаконны, поскольку идут в ущерб собственникам жилья.

Кроме того, монтаж на столбах нарушает требования ПУЭ, где указано, что счетчики могут ставиться только в оптимальных условиях. Если аргументы, которые были перечислены, не действуют, то можно использовать хитрость и установить счетчик в месте, где впоследствии будет построена веранда.

Зачем нужно устанавливать счетчик на улице, в чем выгода энергосбытовых компаний

Как уже отмечалось, установка электросчетчиков вне дома облегчает задачу специализированных служб в нескольких направлениях:

• В области осмотра приборов,
• При проверке электросчетчиков,
• При снятии показаний.

Некоторые компании предлагают установку двухтарифного счетчика, и данный аспект может быть выгодным. Энергоснабжающие организации могут аргументировать установку счетчиков именно на улице тем выше 3 метров, что таким образом будет обеспечена их сохранность.

Как решить проблему

Вне всяких сомнений, организации делают нарушения, предлагая установку на улице. Но как быть в такой ситуации, какие решения предпринять. С одной стороны, если владелец дома или дачи не препятствует тому, чтобы сотрудники сбытовых компаний осматривали счетчики дома, то нет оснований для того, чтобы устанавливать приборы вне дома. Важно тщательно изучить договор с организацией и заранее оговорить место установки счетчика, не важно – двухтарифный он или нет.

Если по акту вы видели, что место для прибора обозначено на улице, то необходимо потребовать от такой компании соблюдения ряда требований, касательно разграничения балансовой принадлежности. Так, можно упомянуть сотрудникам организаций о нарушении ряда законов, которые были упомянуты выше. К основной силе потребителя можно отнести хорошее знание законов, которые являются действующими в этой области.

Основные требования

Не важно, в каком месте вы окончательно решите установить электросчетчики, в любом случае необходимо в строгом порядке соблюдать определенные требования.

Пункт 1.5.27

Первое, что стоит отметить, это размещение счетчиков в легкодоступных местах, чтобы пользоваться ими было удобно владельцам домов, а также представителям специализированных компаний. При монтаже электросчетчиков важно уделять внимание таким факторам, как внешние условия, должна быть соблюдена оптимальная температура и прочие параметры.

Пункт 1.5.29

Электросчетчики должны устанавливаться в шкафах или в специальных щитах, а также на стенах, которые имеют жесткую конструкцию. В последнее время стали чаще устанавливаться общедомовые электросчетчики, которые являются более выгодными по стоимости, но менее удобными в использовании.

Основные правила

Электросчетчики, которые монтируются вне дома, влекут за собой соблюдения определенных требований. Это приведет к безопасности потребителей, а также к удобству при использовании и как следствие – к экономии денежных средств.

1. Как уже отмечалось, оптимальная высота установки равна от 0,7 до 1,8 метра, что обеспечит удобный и свободный доступ к прибору. Монтаж можно осуществлять на опорах бетонного столба, если он расположен на территории участка. Также в щитке должен быть установлен защитный автомат.
2. Также важным является сам процесс, при котором важно соблюдать основные требования. Перед монтажными работами необходимо отключить сетевую линию.
3. Если наблюдаются низкие температуры в местах установки, счетчики могут вести себя некорректно, по этой причине необходимо позаботиться об установке утепленного щитка.
4. Стоит не забывать о защитном заземлении, что позволит обезопасить хозяев дома.
5. Производится пробное включение.

Так, при установке общедомовых или личных счетчиков, необходимо принимать во внимание определенные правила, согласно которым будут достигнуты оптимальные результаты.

Варианты учета электроэнергии для многоквартирных домов

Автор Dean Davidge

Многие многоквартирные дома, построенные 20 или более лет назад, имеют только один счетчик электроэнергии на все здание, а стоимость электроэнергии включена в арендную плату. В условиях высокой стоимости электроэнергии в наши дни многие собственники хотят вести учет электроэнергии в каждой квартире отдельно. Владельцам, желающим установить счетчики, доступно несколько вариантов.

Замена электропроводки с помощью счетчиков коммунальных служб

Установка счетчиков коммунальных служб на первый взгляд может показаться привлекательной, поскольку домовладельцу не нужно беспокоиться о выставлении счетов и сборе денег со своих арендаторов за электроэнергию. Обратной стороной является стоимость установки новых розеток счетчика и разъединителей, как в деньгах, так и в неудобствах для жильцов. Почти во всех местах такое улучшение может вызвать требования норм и правил, чтобы привести электрическую систему, если не все здание, в соответствие с действующими нормами.

Установка дополнительных счетчиков

Дополнительные счетчики могут быть установлены в большинстве зданий за небольшую часть стоимости модернизации до счетчиков коммунальной компании. В зданиях с главным выключателем для каждой квартиры, расположенным в подсобном помещении, группа субсчетчиков может быть установлена ​​в корпусе NEMA рядом с панелью выключателя с трансформаторами тока (ТТ), которые определяют протекание тока, установленными в панели выключателя.

Щелкните здесь, чтобы увеличить изображение

В зданиях без главного разъединителя на каждую квартиру необходимо монтировать счетчики рядом с панелью выключателя на каждую квартиру, обычно в коридоре, но иногда и снаружи. Если панель используется несколькими квартирами, установщик должен найти все цепи на каждой ветви, которые питают одну квартиру, и провести эти провода через ТТ. Если панель обслуживает только одну квартиру, трансформаторы тока можно установить над магистральными проводами, питающими панель. Когда панель находится внутри квартиры, необходимо принять меры, чтобы арендодатель или его агент могли снимать показания счетчика, не беспокоя жильца. Это может быть достигнуто с помощью системы автоматического считывания показаний счетчиков (AMR) или удаленной установки дисплея счетчика, чтобы его можно было увидеть в коридоре или снаружи. Сам счетчик может быть установлен в небольшом корпусе для скрытого монтажа размером с монтажную пластину термостата.

Если счетчик не должен быть установлен внутри квартиры, установка будет минимально беспокоить жильца. Питание необходимо отключить только на несколько минут, пока трансформаторы тока установлены над проводами, несущими нагрузку.

Считывание показаний счетчиков и выставление счетов арендаторам

Большим недостатком использования вспомогательных счетчиков является необходимость выставлять счета арендаторам и собирать деньги, которые они должны за используемую ими электроэнергию. Но это не должно быть большой проблемой. Для небольших многоквартирных домов компания Davidge Controls, производитель субсчетчиков, предлагает программу выставления счетов, которую можно бесплатно загрузить с их веб-сайта (http://www.ezmeter.com). Программа работает в Windows, требует Microsoft Access 2000 и работает с автономными счетчиками или проводными счетчиками AMR Davidge.

Нажмите здесь, чтобы увеличить изображение

Если хождение по комплексу и ручная запись показаний каждого счетчика каждый месяц вас не привлекает, вам нужна система AMR. Эти системы необходимы для больших многоквартирных зданий и комплексов. Доступно несколько технологий.

Проводной АМР

Использование проводных систем АМР достаточно хорошо ограничено квартирами, где все счетчики расположены в подсобном помещении и их легко соединить вместе. Он часто используется в промышленных и коммерческих приложениях и всякий раз, когда количество установленных счетчиков не оправдывает значительных инвестиций в концентратор данных для радиосистемы.

Wireless AMR

Большинство беспроводных систем используют радиоприемники с батарейным питанием, которые подсчитывают импульсы, поступающие от субметров, и передают данные в концентратор данных где-то на объекте. Затем данные доступны на сайте или удаленно через телефонный модем или Интернет, чтобы кто-то мог выставить счет арендаторам. Эти же радиостанции можно также использовать для считывания импульсных счетчиков воды и газа. Одними из основных производителей радиостанций для многоквартирных домов являются Inovonics Wireless, Hexagram Inc и SpeedRead Technologies, но есть и многие другие.

Выставление счетов и сбор

Индустрия услуг возникла вокруг субметрии на основе радио, чтобы обеспечить считывание, выставление счетов и сбор. Тарифы и услуги значительно различаются, и некоторые из них работают только с радиостанциями одной беспроводной компании.

Регламент штата

Каждый штат имеет право регулировать субсчетчики в этом штате. Некоторые ничего не делают. Некоторые просто запрещают это, но большинство налагает разумное регулирование. Наиболее распространенное ограничение заключается в том, что арендодатель может возместить свои расходы, включая разумную плату за обслуживание за чтение и выставление счетов. В Мэриленде есть утвержденный список счетчиков, которые могут быть установлены в штате. Только Калифорния проверяет каждый счетчик перед его установкой.

Что нужно знать о мачтах электроснабжения

Правила и нормы, касающиеся мачт электроснабжения, различаются в зависимости от того, в какой части страны вы живете, поэтому некоторая информация здесь может быть применима не во всех ситуациях. В случае сомнений проконсультируйтесь с местной электроэнергетической компанией и инспектором по электротехнике.

1 / 12

Советы Construction Pro

Сервис D rop

Воздушный или подземный отвод — это электрические проводники, идущие от опоры, пьедестала или наземного трансформатора к дому.

Изменения в сервисном обслуживании всегда будут выполняться коммунальной компанией, а стоимость большинства изменений является обязанностью клиента. Основная проблема безопасности здесь заключается в том, что у служебных ответвлений нет предохранителей, автоматических выключателей или какой-либо защиты от перегрузки по току на конце подачи; они напрямую подключены к распределительной сети предприятия и постоянно находятся под напряжением.

К служебной мачте на воздушной подушке подходят три проводника, два незаземленных проводника (горячие ветви) и отдельный проводник с заземлением (нейтральный). Горячие ветки имеют черную термореактивную, полимерную или другую неметаллическую изоляцию проводников. Если все три провода подключены к служебной мачте, которая проходит через крышу и/или вниз по наружной стене дома в служебно-входном трубопроводе, обычно можно предположить, что в доме есть напряжение 240 вольт, так как каждая горячая ветка измеряет 120 вольт от каждой горячей ветви до нейтрали.

2 / 12

через Excel Energy

Кому что принадлежит?

Правила и обязанности в отношении линий электропередач различаются в зависимости от муниципалитета и зависят от того, является ли линия электропередач государственной или частной. Линии общего пользования установлены и принадлежат коммунальной компании. Иногда они находятся в государственной собственности, а иногда в частной собственности. Коммунальные предприятия владеют всем, вплоть до точки обслуживания, точки подключения обслуживающего предприятия к системе электропроводки жилого помещения, причем точка обслуживания часто находится в частной собственности. Различные коммунальные компании определяют, где именно находится эта точка обслуживания, и она может сильно различаться в зависимости от того, находится ли электроснабжение над головой или под землей, от размера электроснабжения, измеряемого в амперах, от того, где оно начинается на коммунальном оборудовании и где оно заканчивается. на оборудовании заказчика.

Частные линии электропередачи иногда встречаются в закрытых поселках, жилых комплексах, парках мобильных домов и автофургонов, университетских городках, крупных промышленных объектах и ​​в других местах.

Таким образом, если дерево все-таки упадет на мачту или сервисный павильон, приведенная выше таблица даст вам представление о том, кто за что отвечает, но в конечном счете все зависит от того, где вы живете и какая коммунальная служба вас обслуживает.

3 / 12

Советы Construction Pro

У мачты одно назначение

Из соображений безопасности не присоединяйте телевизионные, телефонные, кабельные или другие провода к сервисной мачте. К служебной мачте разрешается прикреплять только электрические проводники.

4 / 12

Советы Construction Pro

Избегайте деревьев

Убедитесь, что на воздушных ответвлениях нет деревьев, веток, мусора и растительности. Деревья, которые вырастают в служебные проводники, могут повредить проводники и привлечь удары молнии, что ежегодно приводит к многочисленным отключениям электроэнергии. Помните, что дерево высотой 4 фута и шириной 2 фута может вырасти до 60 футов в высоту и 30 футов в ширину. Некоторые коммунальные предприятия ввели программы замены деревьев, чтобы помочь клиентам правильно сажать правильные деревья в нужном месте, чтобы избежать проблем в будущем. Для получения информации о потенциале роста и посадке рядом с линиями электропередач обратитесь в свою коммунальную компанию, офис расширения округа, офис Департамента сельского хозяйства штата, окружного лесничего или местный питомник.

5 / 12

через Excel Energy

C пропуски для сервисных капель

• За исключением капельной петли, не менее чем в 12 футах над окончательным уровнем
• В тех случаях, когда воздушные ответвительные проводники заканчиваются проходом через крышу или мачтой, длина проводника над крышей не должна превышать 6 футов
• Зазор не менее 18 дюймов над любой частью наклонной крыши
• Служебная мачта должна находиться на расстоянии не более 4 футов от края крыши по горизонтали
• Служебная мачта не должна быть выше уровня крыши более чем на 3 фута по вертикали; большинству коммунальных услуг потребуются растяжки или растяжки для дополнительной поддержки любой мачты высотой более 3 футов.
• Плоские крыши должны иметь зазор не менее 8 футов, а балконы должны иметь зазор не менее 10 футов
• Воздушные проводники должны иметь горизонтальный зазор 3 фута от всех окон, которые можно открыть, дверей, подъездов, балконов, лестниц, лестниц, пожарных выходов или подобных мест. Никто не должен иметь возможности захватить служебный проводник из этих районов.

6 / 12

через Excel Energy

Дополнительные C допуски для воздушных линий D rop Проводники

1. При расположении рядом с бассейном воздушные проводники должны находиться на расстоянии не менее 10 футов от бассейна по горизонтали и не менее 22,5 фута в высоту.
2. Если в доме плоская крыша, свободное пространство должно быть 8 футов, а если у вашего дома скатная крыша 4 дюйма на 12 дюймов или больше, свободное пространство должно быть не менее 3 футов.
3. Когда напряжение относительно земли не превышает 150 вольт, должно быть свободное пространство в 10 футов от самой нижней точки капельного контура на входе электроснабжения в здания и готового грунта, пешеходных дорожек, террас, патио и т.
    д. зазор увеличивается до 12 футов, если напряжение относительно земли не превышает 300 вольт, и до 15 футов, если напряжение относительно земли превышает 300 вольт.
4. Над общественными улицами, переулками, дорогами, парковками, по которым может двигаться грузовик, подъездными путями, не относящимися к жилым домам, и зонами, используемыми сельскохозяйственными и строительными машинами, должен быть зазор не менее 18 футов.

7 / 12

Советы Construction Pro

Капельная петля

Верхние служебные ответвления соединяются с проводами служебного входа в доме. Это соединение называется капельной петлей. Капельная петля необходима для предотвращения прохождения воды по длине проводников служебного входа и попадания в кабелепровод служебного входа на флюгере. Воздушные служебно-вводные проводники крепятся к служебным мачтам с помощью накладных фарфоровых или аналогичных неметаллических изоляторов. Воздушные служебно-вводные проводники, которые заканчиваются сбоку дома, под карнизом крыши или на обшивке крыши, крепятся к ввинчиваемым фарфоровым или аналогичным неметаллическим изоляторам.

8 / 12

Советы Construction Pro

Оклад

Сервисные мачты, проходящие через крышу, должны иметь кровельный чехол, должным образом закрепленный на линии крыши для предотвращения утечек воды. Кровельный башмак должен быть надлежащим образом герметизирован, приклеен и прикручен заподлицо с кровельной мембраной. Если используются гвозди, они должны быть правильно запечатаны. Гвозди могут подвергаться коррозии со временем, а мембрана может расколоться, поэтому обязательно используйте правильные инструменты для работы и найдите время, чтобы убедиться, что она правильно герметизирована. Распорки мачты также должны быть герметизированы окладом на пересечении линии крыши.

9 / 12

через Excel Energy

Поддержка мачты над крышей

Типичная сервисная мачта состоит из 2-дюймового жесткого металлического канала. Иногда вы увидите служебную мачту, проходящую через крышу, которая, кажется, наклоняется из-за напряжения в проводниках подвесных коммуникаций. Это можно исправить, добавив скобу, стяжку или растяжки. Для мачт диаметром более 36 дюймов обычно требуется раскос мачты или поддерживающие опоры, такие как авиационный трос № 6 с медной сваркой; хотя некоторые муниципалитеты разрешают мачте быть на высоте 5 футов над линией крыши, прежде чем потребуется растяжка для дополнительной поддержки. Распорка должна быть установлена ​​под углом не менее 45 градусов.

10 / 12

Мануэль Капеллари/Shutterstock

Поддержка мачты под крышей

Служебная мачта должна быть вертикальной (не наклонной) и должным образом прикреплена к каркасу дома путем установки надежно закрепленных металлических хомутов через каждые 3 фута. Иногда можно заменить гибкие трубные хомуты и 4-дюймовые винты в шпильках. Там, где сервисная мачта входит в верхнюю часть корпуса гнезда счетчика, будет предусмотрена водонепроницаемая втулка с резьбой.

11 / 12

Советы Construction Pro

Счетчик

Электроэнергетические предприятия часто требуют, чтобы счетчик устанавливался на высоте от 4 до 6 футов от земли, что является достаточной высотой для безопасного выполнения работниками коммунальных услуг своей работы. Базы счетчиков для розеток предоставляются бесплатно в большинстве районов.

через Excel Energy

12 / 12

Подземные линии электропередач

Коммунальные службы устанавливают электрораспределение под землей или над землей, и  они принимают решение о том, какой из них будет использоваться в вашей установке. Долгосрочные общие затраты на воздушное распределение электроэнергии меньше, чем на подземное, но иногда коммунальные предприятия устанавливают подземное распределение, но это связано с дополнительными расходами на установку и обслуживание для владельца собственности. Местоположение электросчетчика будет определяться электроэнергетической компанией в зависимости от размера услуги, типа услуги и типа распределительного оборудования, такого как трансформатор или распределительный пьедестал.

Безопасность

Коммунальные службы очень строги, когда дело касается снятия пломб или снятия счетчиков. В дополнение к очевидным угрозам безопасности, ответственность и кража электроэнергии являются серьезной проблемой для коммунальных служб.
