Металлоискатель своими руками — 12 принципиальных схем

Металлоискатель своими руками — как это следует из самого названия, такие устройства изготавливаются самостоятельно и предназначены для поиска металлических предметов, используются по достаточно узкому назначению. Однако способы их реализации достаточно разнообразны и составляют целое направление в радиоэлектронике.

Металлоискатель Н. Мартынюка

Металлоискатель по схеме Н. Мартынюка (рис. 1) выполнен на основе миниатюрного радиопередатчика, излучение которого модулировано звуковым сигналом [Рл 8/97-30]. Модулятор — низкочастотный генератор выполнен по хорошо известной схеме симметричного мультивибратора.

Сигнал с коллектора одного из транзисторов мультивибратора подается на базу транзистора высокочастотного генератора (VT3). Рабочая частота генератора располагается в области частот УКВ-ЧМ радиовещательного диапазона (64… 108 МГц). В качестве катушки индуктивности колебательного контура использован отрезок телевизионного кабеля в виде витка диаметром 15. . .25 см.

Рис. 1. Принципиальная схема металлоискателя Н. Мартынюка.

Если к катушке индуктивности колебательного контура приблизить металлический предмет, частота генерации заметно изменится. Чем ближе поднесен предмет к катушке, тем больше будет уход частоты. Для регистрации изменения частоты используется обычный ЧМ-радиоприемник, настроенный на частоту ВЧ генератора.

Систему автоподстройки частоты приемника следует отключить. В отсутствие металлического предмета из громкоговорителя приемника слышен громкий звуковой сигнал.

Если к катушке индуктивности поднести кусок металла, то частота генерации изменится, а громкость сигнала снизится. Недостатком устройства является его реакция не только на металлические, но и на любые другие токопроводящие предметы.

Металлоискатель на основе низкочастотного LC-генератора

На рис. 2 — 4 показана схема металлоискателя с другим принципом действия, основанным на использовании низкочастотного LC-генератора и мостового индикатора изменения частоты. Поисковая катушка металлоискателя выполнена в соответствии с рис. 2, 3 (с коррекцией числа витков).

Рис. 2. Поисковая катушка металлоискателя.

Рис. 3. Поисковая катушка металлоискателя.

Выходной сигнал с генератора поступает на мостовую измерительную схему. В качестве нуль-индикатора моста использован высокоомный телефонный капсюль ТОН-1 или ТОН-2, который можно заменить стрелочным или иным внешним измерительным прибором переменного тока. Генератор работает на частоте f1, например, 800 Гц.

Мост перед началом работы балансируют на нуль подстройкой конденсатора С* колебательного контура поисковой катушки. Частоту f2=f1, при которой мост будет сбалансирован, можно определить из выражения:

Изначально в телефонном капсюле звук отсутствует. При внесении в поле поисковой катушки L1 металлического предмета, частота генерации f1 изменится, произойдет разбалансировка моста, в телефонном капсюле будет слышен звуковой сигнал.

Рис. 4. Схема металлоискателя с принципом действия, основанным на использовании низкочастотного LC-генератора.

Мостовая схема металлоискателя

Мостовая схема металлоискателя с использованием поисковой катушки, изменяющей свою индуктивность при приближении металлических предметов, представлена на рис. 5. На мост подается сигнал звуковой частоты от низкочастотного генератора. Потенциометром R1 мост балансируют на отсутствие звукового сигнала в телефонном капсюле.

Рис. 5. Мостовая схема металлоискателя.

Для повышения чувствительности схемы и повышения амплитуды сигнала разбаланса моста к его диагонали может быть подключен усилитель низкой частоты. Индуктивность катушки L2 должна быть сопоставима с индуктивностью поисковой катушки L1.

Металоискатель на основе приемника с СВ диапазоном

Металлоискатель, работающий совместно с радиовещательным супергетеродинным радиоприемником средневолнового диапазона, можно собрать по схеме, показанной на рис. 6 [Р 10/69-48]. В качестве поисковой катушки может быть использована конструкция, изображенная на рис. 2.

Рис. 6. Металлоискатель, работающий совместно с супергетеродинным радиоприемником СВ-диапазона.

Устройство представляет собой обычный генератор высокой частоты, работающий на частоте 465 кГц (промежуточная частота любого АМ-радиовещательного приемника). В качестве генератора можно использовать схемы, представленные в главе 12.

В исходном состоянии частота генератора ВЧ, смешиваясь в близкорасположенном радиоприемнике с промежуточной частотой принимаемого приемником сигнала, приводит к образованию сигнала разностной частоты звукового диапазона. При изменении частоты генерации (при наличии в поле действия поисковой катушки металла), тональность звукового сигнала меняется пропорционально количеству (объему) металлического предмета, его удалению, природе металла (одни металлы повышают частоту генерации, другие, напротив, понижают).

Простой металлоискатель на двух транзисторах

Рис. 7. Схема простого металлоискателя на кремниевом и полевом транзисторах.

Схема простого металлоискателя представлена на рис. 7. В устройстве использован низкочастотный LC-генера-тор, частота которого зависит от индуктивности поисковой катушки L1. При наличии металлического предмета частота генерации изменяется, что можно услышать с помощью телефонного капсюля BF1. Чувствительность такой схемы невысока, т.к. на слух определять малые изменения частоты достаточно сложно.

Металлоискатель малых количеств магнитного материала

Металлоискатель малых количеств магнитного материала может быть выполнен по схеме на рис. 8. В качестве датчика такого устройства использована универсальная головка от магнитофона. Для усиления слабых сигналов, снимаемых с датчика, необходимо использовать высокочувствительный усилитель низкой частоты, выходной сигнал которого поступает на телефонный капсюль.

Рис. 8. Схема металлоискателя малых количеств магнитного материала.

Схема индикатора металла

Иной метод индикации наличия металла использован в устройстве по схеме на рис. 9. Устройство содержит высокочастотный генератор с поисковой катушкой индуктивности и работает на частоте f1. Для индикации величины сигнала использован простейший высокочастотный милливольтметр.

Рис. 9. Принципиальная схема индикатора металла.

Он выполнен на диоде VD1, транзисторе VT1, конденсаторе С1 и миллиамперметре (микроамперметре) РА1. Между выходом генератора и входом высокочастотного милливольтметра включен кварцевый резонатор. Если частота генерации f1 и частота кварцевого резонатора f2 совпадают, стрелка прибора будет на нуле. Стоит частоте генерации измениться в результате внесения металлического предмета в поле поисковой катушки, стрелка прибора отклонится.

Рабочие частоты таких металлоискателей обычно находятся в диапазоне 0,1…2 МГц. Для начальной установки частоты генерации этого и других приборов подобного назначения используют конденсатор переменной емкости или подстроечный конденсатор, подключенный параллельно поисковой катушке индуктивности.

Типовый металлоискатель с двумя генераторами

На рис. 10 приведена типовая схема самого распространенного металлоискателя. Его принцип действия основан на биениях частот эталонного и поискового генераторов.

Рис. 10. Схема металоискателя с двумя генераторами.

Рис. 11. Принципиальная схема блока-генератора для металлоискателя.

Однотипный узел, общий для обоих генераторов, показан на рис. 11. Генератор выполнен по общеизвестной схеме «емкостной трехточки». На рис. 10 показана полная схема устройства. В качестве поисковой катушки L1 применяется конструкция, представленная на рис. 2 и 3.

Начальные частоты генераторов должны быть одинаковы. Выходные сигналы с генераторов через конденсаторы С2, СЗ (рис. 10) подаются на смеситель, выделяющий разностную частоту. Выделенный звуковой сигнал через усилительный каскад на транзисторе VT1 поступает на телефонный капсюль BF1.

Металлоискатель на принципе срыва частоты генерации

Металлоискатель может работать и на принципе срыва частоты генерации. Схема такого устройства изображена на рис.12. При выполнении определенных условий (частота кварцевого резонатора равна резонансной частоте колебательного LC-контура с поисковой катушкой) ток в цепи эмиттера транзистора VT1 минимален.

Если резонансная частота LC-контура заметно изменится, то генерация сорвется, а показания прибора значительно возрастут. Параллельно измерительному прибору рекомендуется подключить конденсатор емкостью 1 …100 нФ.

Рис. 12. Схема металлоискателя что работает на принципе срыва частоты генерации.

Металлодетекторы для поиска мелких предметов

Искатели металла, предназначенные для поиска небольших металлических предметов в быту, могут быть собраны по представленным на рис. 13 — 15 схемам.

Такие металлоискатели работают также на принципе срыва генерации: генератор, в состав которого входит поисковая катушка индуктивности, работает в «критическом» режиме.

Режим работы генератора установлен подстроенными элементами (потенциометрами) так, что малейшее изменение условий его работы, например, изменение индуктивности поисковой катушки, приведет к срыву колебаний. Для индикации наличия/отсутствия генерации использованы светодиодные индикаторы уровня (наличия) переменного напряжения.

Катушки индуктивности L1 и L2 в схеме на рис. 13 содержат, соответственно, 50 и 80 витков провода диаметром 0,7…0,75 мм [Fs 8/75]. Катушки намотаны на ферритовом сердечнике 600НН диаметром 10 мм и длиной 100… 140 мм. Рабочая частота генератора около 150 кГц.

Рис. 13. Схема простого металлоискателя на трех транзисторах.

Рис. 14. Схема простого металлоискателя на четырех транзисторах со световой индикацией.

Катушки индуктивности L1 и L2 другой схемы (рис. 14), выполненной в соответствии с патентом ФРГ(№ 2027408, 1974 г.), имеют 120 и 45 витков, соответственно, при диаметре провода 0,3 мм [Р 7/80-61]. Использован ферритовый сердечник 400НН или 600НН диаметром 8 мм и длиной 120 мм.

Бытовой искатель металла

Бытовой искатель металла (БИМ) (рис. 15), выпускавшийся ранее заводом «Радиоприбор» (г. Москва), позволяет обнаружить мелкие металлические предметы на удалении до 45 мм. Намоточные данные его катушек индуктивности неизвестны, однако при повторении схемы можно ориентироваться на данные, приводимые для приборов аналогичного назначения (рис. 13 и 14).

Рис. 15. Схема бытового искателя металла.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Металлоискатель Пират своими руками — Мир искателей

Пират – это импульсный металлоискатель с простой и доступной для повторения схемой. Металлоискатель содержит небольшое количество элементов и простую для изготовления поисковую катушку. С катушкой 280 мм, пират будит видеть монеты до 20см, а крупный металл до 1,5 метра.

Свое название ПИРАТ (PIRAT) получил от разработчиков его схемы – PI – импульсный принцип его работы, RAT – сокращение от «Радио Скот» – сайт разработчиков.

Металлоискатель ПИРАТ не различает металлы. Но он хорошо подойдет для поиска металла и для новичков. Также огромным достоинством пирата, является его простота для самостоятельного изготовления и доступность компонентов – все детали металлоискателя стоят копейки и их можно найти в любом магазине радиодеталей или на радио рынке. Также в Пирате отсутствуют программируемые элементы, что значительно упрощает жизнь радиолюбителям. Даже человек с минимальным уровнем подготовки, изготовит металлоискатель пират своими руками.

Список деталей необходимых для сборки металлоискателя ПИРАТ своими руками.

Список деталей — исправленный для схемы на NE555, (автор — Василий Субботин)

Металлоискатель PIRAT имеет два варианта схемы, в первом варианте используется микросхема NE555 (советский аналог микросхемы — КР1006ВИ1) – таймер. Но в случае если у вас возникли проблемы с ее поиском, то авторы предусмотрели вариант схемы на транзисторах. Рекомендуем вам собирать схему на NE555, она будит иметь лучшую стабильность работы.

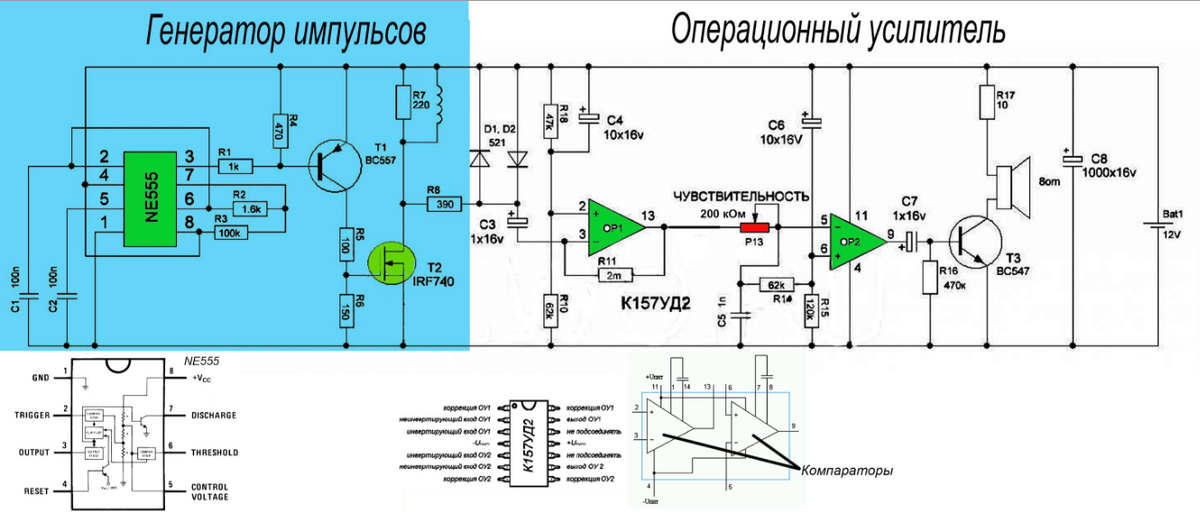

Схема металлоискателя Пират на NE555

(На схеме есть ошибка маркировки — R18 — это R9)!

Исправленная схема металлоискателя Пират для версии на NE555

Схема металлоискателя Пират на Транзисторах

При сборке схемы на транзисторах, нужно будит подбирать частоту и длительность. Так как у транзисторов встречается, большой разброс параметров. Для этого, необходимо использовать осциллограф. Архив с осциллограмами.

Резистор R1 в схеме отвечает за частоту генерации.

А резистор R2 — за длительность управляющего импульса.

Печатная плата металлоискателя ПИРАТ

Варианты разводки печатной платы пирата, от его разработчиков, на микросхеме и на транзисторах. Платы в формате Сприн Лайот скачать архив.

Плата на NE555.

Вот еще один вариант платы металлоискателя ПИРАТ на NE555

Плата на транзисторах.

Также в сети, мы нашли вот такой вариант разведения платы для металлодетектора PIRAT.

Скачать файл этой платы в формате Спринт Лайот.

После того как вы спаяли плату металлоискателя, к ней необходимо подключить питание. Для этого подойдет любой источник питания с напряжением 9-12 вольт. Можно использовать несколько соединенных параллельно батареек крона 3-4 шт., или аккумулятор. 1 крону использовать нежелательно, так как будит происходить быстрое падение напряжения, и это будит вызывать постоянный дрейф настройки металлодетектора.

Спаяная плата металлоискателя пират

Обратите внимание на конденсаторы слева! это пленочные конденсаторы с высокой термостабильностью. Их использование также благоприятно скажется на стабильности работы металлоискателя.

ДОПОЛНЕНО 26.01.2018.

В продаже у одного из наших рекламодателей нашел вот такой вариант печатной платы металлоискателя ПИРАТ, достаточно продуманная версия печатной платы. Переменники сразу стоят на плате, для подключения питания стоит штыревой разъем.

Вот чертеж этой печатной платы для Пирата (Правда в виде картинки, если кто-то срисует, присылайте выложу!):

Файл платы в формате Sprint Layot c двумя резисторами от Артем Родионов — https://drive.google.com/file/d/1-hHJX6d5ugy8Fmh9lvls0a5rIG3s860x/view?usp=sharing

Изготовления катушки для металлоискателя ПИРАТ

Как и другие импульсные металлоискатели, пират не требователен к точности изготовления катушки. Вполне подойдет катушка, намотанная на оправку диаметром 190-200 мм – 25 витков, обмоточным эмаль проводом 0,5 мм. После намотки, витки катушки необходимо обмотать изоляционной лентой или скотчем. Для увеличения глубины поиска металлоискателя, можно намотать катушку 260-270 мм – 21-22 витка, тем же проводом.

Расчеты катушки для металлоискателя ПИРАТ для различных диаметров катушки:

Рекомендуется использовать провод диаметрами 0,5-0,6мм, 0,4 это минимум но работает хуже!

Для работы, катушку металлоискателя, необходимо закрепить в жестком корпусе БЕЗ металла. Можно использовать любой подходящий пластиковый корпус. Это необходимо, для предотвращения воздействие ударов о траву или грунт на работу металлоискателя. Корпус для изготовления катушки, вы сможете найти в интернете, по запросу «Корпус для катушки металлоискателя» При изготовлении поисковых катушек, использования любых металлических частей, крайне не желательно. Выводы от катушки подпаять к многожильному проводу, с диаметром сечения 0,5 – 0,75 мм. В идеале, это два отдельных провода, свитые между собой.

Вышла статья о изготовлении глубинных катушек для импульсных металлоискателей своими руками. И вы сможете превратить ПИРАТ в настоящий глубинник!

Настройка металлоискателя ПИРАТ

Правильно собранный металлоискатель, практически не нуждается в настройке. Максимальная чувствительность металлоискателя, получается в том положении переменного резистора R13, когда в динамике появляются редкие щелчки. Если у вас это возникает в крайних положениях резистора, то нужно заменить наминал резистора R12, так чтобы оптимальная настройка была примерно в среднем положении переменного резистора.

При наличие осциллографа, также можно проконтролировать следующие значения: на затворе транзистора Т2 длительность управляющего импульса и частоту генератора. Нормой будит длительность импульса 130-150мкс, частота 120-150 Гц.

Работа с металлоискателем ПИРАТ

После включения металлоискателя, необходимо подождать 10-20 секунд, для стабилизации работы, а затем переменным резистором R13, произвести его настройку. И можно приступать к поиску.

Видео обзор платы металлоискателя:

Подключение светодиодной индикации к металлоискателю ПИРАТ

А вот так можно сделать металлоискатель ПИРАТ:

Также прикрепляю архив, с разведенной под СМД копоненты версией печатной платы металлоискателя Пират — Вариант СМД

Все вопросы по металлоискателю Пират можно задать в комментариях к этой статье.

‎Сделай сам металлоискатель (Au,Ag,Fe) в App Store

Скриншоты iPhone

Описание

Приложение предназначено для подключения простых схем металлоискателя к iPhone через разъем для наушников телефона. Схемы самодельных металлоискателей ОЧЕНЬ ПРОСТЫЕ и их может сделать любой, даже тот, кто никогда не держал в руках паяльник. Металлоискатели могут обнаруживать черные и цветные металлы (включая золото и серебро) и способны различать их (с дискриминацией). Положительное число означает, что это черный металл, а отрицательное число означает цветной. Цифры, отображаемые на экране, НЕ являются «ID цели» или VDI, как на металлодетекторах известных марок. Первая схема (БЕЗ ЧИПА) называется «Очень простой» металлоискатель (МД1), а вторая — «Чувствительный» металлоискатель (МД2).

«ОЧЕНЬ ПРОСТОЙ» МЕТАЛЛОИСКАТЕЛЬ — ЭТО, ВОЗМОЖНО, САМАЯ ПРОСТАЯ СХЕМА НАСТОЯЩЕГО, РАБОТАЮЩЕГО МЕТАЛЛОИСКАТЕЛЯ, ПОТОМУ ЧТО ОН СОСТОИТ ТОЛЬКО ИЗ LC-КОНТУРА И ДВУХ РЕЗИСТОРОВ, ЕСЛИ НЕ СЧИТАТЬ В IPHONE :).

Основной частью устройства является LC-контур. Стабильность его параметров очень важна. Они постоянно колеблются при малейших изменениях температуры. Причем индуктивность изменяется при малейших изменениях геометрии катушки индуктивности. Эти изменения постоянно корректируются приложением. Параметры внутренних цепей iPhone и переходника для наушников также могут колебаться, но они стабилизируются примерно через 2-3 минуты после включения сигнала (поэтому металлоискатель во время поиска должен работать непрерывно).

Диапазон частот 3-14 кГц. Частоту можно подобрать, выбрав емкость конденсатора в LC-контуре. После изменения емкости или индуктивности, при первом запуске или при изменении температуры воздуха (например, при выходе на улицу) нужно включить поиск резонансной частоты.

Поиск с помощью металлоискателя не так прост, как может показаться, и иногда может быть смертельным. Поэтому необходимо изучать эту тему на специализированных сайтах. Обязательно проведите несколько экспериментов с монетой, положенной на землю.

БЕСПЛАТНЫЕ ВЕРСИИ МЕТАЛЛОИСКАТЕЛЕЙ ОГРАНИЧЕНЫ ПОРОГОМ ЗВУКОВОГО СИГНАЛА И СВЕТОВОЙ ИНДИКАТОРОМ. ЭТО ОЗНАЧАЕТ, ЧТО МЕТАЛЛ МОЖНО ОБНАРУЖИТЬ ПО ЦИФРАМ (РАЗМЕР ШРИФТА КОТОРЫХ УМЕНЬШЕН) НА ЭКРАНЕ IPHONE, НО ЕГО НЕ СЛЫШАТЬ ИЛИ УВИДЕТЬ ПЕРИФЕРИЧЕСКИМ ЗРЕНИЕМ, ЕСЛИ НЕ СМОТРЯ ПРЯМО НА ЭКРАН.

Металлоискатель «Очень простой» (БЕЗ ЧИПА):
• Монета: 4 дюйма (10 см)
• Маленькая лопатка: 6 1/2 дюйма (16 см)
• Различение металлов

Металлоискатель «Sensitive»:
• Монета: 6 1/2 дюйма (16 см)
• Маленькая лопата: 9 дюймов (23 см)

• Различение металлов

21.12.2022

Версия 1.2.6

• Адаптация для iPhone 14 Pro.

Разработчик Дмитрий Харуцкий указал, что политика конфиденциальности приложения может включать обработку данных, как описано ниже. Для получения дополнительной информации см. политику конфиденциальности разработчика.

Данные не связаны с вами

Могут быть собраны следующие данные, но они не связаны с вашей личностью:

Методы обеспечения конфиденциальности могут различаться в зависимости, например, от используемых вами функций или вашего возраста. Узнать больше

Информация

Поставщик: Дмитрий Харуцкий
Размер: 25,4 МБ
Категория: Утилиты
Возрастной рейтинг: 4+
Цена: Бесплатно

Сайт разработчика
Тех. поддержка
политика конфиденциальности

Еще от этого разработчика

Как сделать металлоискатель с радиоприемником

Вы можете сэкономить на металлоискателе, объединив портативный радиоприемник и несколько других компонентов. Это особенно рентабельно, если вы можете использовать портативный транзисторный радиоприемник, который у вас уже есть.

Металлоискатель можно сделать из радиоприемника и нескольких других деталей, которые могут быть у вас под рукой. Эти системы работают, потому что они могут создавать электромагнитные поля, которые либо усиливаются, либо ослабляются проводниками, такими как металлы.

Здесь вы узнаете, какие детали понадобятся для сборки металлоискателя из портативного транзисторного радиоприемника. Некоторые из этих конструктивных схем довольно просты, в одном методе задействованы только радио и калькулятор. У вас также будет возможность собрать собственную печатную плату с помощью набора «Сделай сам».

Содержание

Обнаруживают ли металлоискатели золото?

Включите JavaScript

Обнаруживают ли металлоискатели золото?

Как сделать металлоискатель с радио? _{Источник: https://www. academia.edu/37291461/BASIC_CIRCUITRY_of_metal_detektor}

Существует несколько различных способов изготовления металлоискателя из радиоприемника. Один метод будет намного более продвинутым, в то время как другой метод может стать отличным проектом, чтобы познакомить вас с металлоискателями.

Быстрый и простой метод

Для этого потребуется очень мало инструментов и мало знаний об электронных компонентах. Все, что вам нужно, это радио, дешевый калькулятор и изолента.

Найдите работающее AM/FM-радио и небольшой пластиковый калькулятор. все, что вы можете услышать, это статические помехи
Включите калькулятор и приложите его к задней панели радиоприемника
Перемещайте калькулятор, пока статический звук не станет более постоянным
Соедините радиоприемник и калькулятор скотчем

Более эффективный метод

Более эффективная схема конструкции включает в себя создание металлодетектора, аналогичного по структуре металлодетекторам, которые вы можете купить. Эти типы детекторов в конечном итоге станут более доступным вариантом, при условии, что вы потратите время на изучение того, как построить систему.

Эти металлодетекторы будут включать:

Поисковую катушку для поиска металлических деталей под землей
Электронику, соединяющую поисковую катушку с портативным транзисторным радиоприемником
Печатная плата для размещения электроники

Ниже вы найдете инструкции о том, как собрать этот металлоискатель с помощью радио. У вас есть немного свободы в том, что касается схемы проектирования, но вы должны убедиться, что электронные части, такие как резисторы и транзисторы. К счастью, у вас есть возможность купить набор для пайки своими руками, который немного облегчит работу.

Почему из радио можно сделать металлоискатель

Многие люди не верят, когда им говорят, что из радио можно сделать металлоискатель. Хотя они служат совершенно разным целям, радиоприемники и металлодетекторы действительно имеют много общих компонентов.

Это относительно простой процесс «сделай сам».

Любой металлоискатель должен состоять из следующих частей : большой катушки провода и набора электроники. Моток проволоки будет использоваться для изготовления круглого конца металлоискателя, направленного в сторону области поиска. Следовательно, эта часть называется «поисковой катушкой». Электроника подаст сигнал о наличии металлического предмета.

Металлоискатели работают, создавая электромагнитное поле с помощью электрической части, называемой генератором. Изоляторы, такие как сухие камни, не вносят заметных изменений в электрическое поле, но проводники (например, металлы) вызывают усиление или ослабление электромагнитного поля.

Вам понадобится как минимум три разных радиоприемника, чтобы вы могли извлечь из него необходимые компоненты. По крайней мере, одно из этих радиоустройств должно работать, чтобы вы могли использовать усилитель для питания динамика.

Вы извлечете следующие части из радиоприемника:

Транзистор
- Этот компонент отвечает за усиление сигналов и включение и выключение напряжения
Подстроечный конденсатор
- Это циферблат или ручка на радио
Резистор(ы)
Генераторы

Какие инструменты мне понадобятся?

Необходимые инструменты зависят от сложности конструкции. По крайней мере, вам понадобится лента для соединения различных компонентов. Вам также понадобится доска из пластика, дерева или другого твердого материала, если вы собираетесь сконструировать поисковую катушку, которая будет обнаруживать металл, спрятанный под землей.

Самый простой тип металлического сектора требует:

Портативное транзисторное радио
- Необходимо питание от батареи
Калькулятор
- Также не требуется питание от солнечной батареи 90 8 9 0 8 9 0 8 9 9 0 8 9
- Лента
Для более сложных конструкций требуются:
- Деревянная или пластиковая доска
- Медная проводка (эмалированная)
- Не менее 1 портативного транзисторного радиоприемника
- Печатная плата (если вы собираетесь собирать печатную плату)
- Набор для пайки (для сборки печатной платы)
Вы даже можете купить наборы для пайки металлодетектора, подобные тому, что можно найти здесь. Это облегчит сбор всех необходимых электрических компонентов для вашего проекта. Вам все равно придется покупать набор для пайки и портативное AM-радио отдельно, но вам не придется беспокоиться о наличии нужных деталей для изготовления печатной платы.
Схема с одним транзистором — простейшая конструкция _{Источник: https://www.academia.edu/37291461/BASIC_CIRCUITRY_of_metal_detektor}
Существует множество различных способов сборки металлоискателя в домашних условиях. Простейшие проектные планы предусматривают создание схемы с одним транзистором. Эта схема позволяет восстановить бывшее в употреблении портативное транзисторное радио , подобное этому .
Причина, по которой это работает, заключается в следующем:
- AM-приемник обнаруживает два сигнала резонансной частоты
- Если эти два сигнала разнесены менее чем на несколько кГц (килогерц), то можно услышать звуковой сигнал
Генераторы резонансной частоты являются самым основным типом металлодетектора, поскольку в нем используется только одна поисковая катушка для целей обнаружения. По этой причине это также самая доступная технология обнаружения металла b, что делает ее практичной в проектах «сделай сам».
В схеме с одним транзистором необходимо использовать только один генератор резонансной частоты.
- Радиовещательная станция АМ производит один из сигналов РЧ (резонансной частоты)
- Портативный транзисторный радиоприемник принимает два сигнала и выдает звук
Краткое описание конструкции намотан на жесткий материал
- Это может быть дерево или пластик
Закрепите витки обмотки лентой
Функции микширования и усиления звука выполняются транзисторным радиоприемником

В следующих разделах приведены более подробные инструкции по конструкции отдельных компонентов металлоискателя. Далее ниже вы также узнаете, что вы можете найти наборы для пайки металлоискателей, которые значительно облегчат вашу работу.

Копать глубже: Частота металлоискателя – объяснение

Сборка поисковой катушки _{0124 Первым шагом будет создание поисковой катушки. Это замена маленькой круглой части на конце металлоискателя, отвечающей за различение проводников и изоляторов. Части, которые фактически производят звук, будут построены позже.
Вы начнете с вырезания деревянного каркаса для поисковой катушки, , в соответствии с этими инструкциями. «Форма» — это часть, в которой будет размещаться поисковая катушка. Инструкции здесь требуют, чтобы первый был куском дерева, вырезанным до 30 см в диаметре.
Затем вы начертите большой круг на деревянном бруске с помощью карандаша и циркуля. Относительно размера круга особых требований нет. Однако больший круг сможет сканировать металл на большей глубине под землей.
Внутри этого круга нарисуйте круг меньшего размера, не забудьте оставить зазор в 2-3 дюйма между кругами
Используйте пилу, чтобы вырезать круг. Для этого хорошо подойдет ленточная пила, если у вас есть к ней доступ. Вы закончите, обмотав медную проволоку по окружности круга. Инструкции зависят от источника, но эти инструкции требуют 20 витков эмалированного медного провода. Проволока должна быть обернута вокруг деревянной доски как можно плотнее.
Дополнительный шаг: Добавьте экран Фарадея Добавление экрана Фарадея к металлоискателю, сделанному своими руками, повысит эффективность устройства в целом, но этот дополнительный шаг не является обязательным. Хотя это сделает ваш металлоискатель более эффективным, вам также необходимо сбалансировать расходы. Одним из основных пунктов проекта DIY является экономия средств.
Экран Фарадея — это устройство, которое помогает уменьшить проблему смещения частоты из-за эффекта земли. Эта проблема возникает из-за того, что металлоискатель сканирует землю в положении, параллельном земле. Это имеет тенденцию смещать частоту генератора.
Необходимые материалы:
Алюминиевая фольга
Ножницы
Неизолированная проволока
Клей
Начните с того, что обрежьте алюминиевую фольгу почти полностью, чтобы она была достаточно широкой и длинной3. ссылка поисковой катушки. Не забудьте оставить не менее 1-2 дюймов свободного пространства по окружности поисковой катушки. Затем добавьте отрезок 4-дюймового оголенного провода на одном конце под алюминиевой фольгой.
Затем приклейте экран на место. Убедитесь, что клей полностью высох, поместив всю поисковую катушку на плоскую поверхность, а затем накрыв ее тяжелым предметом, например книгой. Оставьте минимум на час, чтобы клей высох. После того, как клей высохнет, вы соедините другой конец 4-дюймового оголенного провода с заземляющим концом петли.
Изготовление неметаллической ручки Вы будете использовать два разных осциллятора, чтобы отметить обнаружение металла. Один из них будет исходить от радио. Один из них будет размещен на поисковой катушке, а другой — на конце деревянной ручки.
Если вы собираетесь сконструировать ручку для металлоискателя, то ручка должна быть сделана из неметаллического материала. Это связано с тем, что частота, передаваемая генератором, увеличивается, когда он находится где-то рядом с металлическим предметом. Использование металлической опорной ручки лишает детектора смысла.
Подходящие материалы для ручек включают:
Деревянные доски
Ручки для метел, пластиковые или деревянные
Поликарбонатная трубка/аналогичная пластиковая трубка
Деревянная/пластиковая ручка должна быть сконструирована таким образом, чтобы она была удобной для использования. К габаритам особых требований нет, хотя нужно иметь в виду, что радиогенератор придется монтировать в удобном для проводки месте.
Деревянная ручка будет присоединена к центру петли поисковой катушки. Нет никаких требований к тому, какие материалы или методы вы используете для крепления рукоятки к поисковой катушке. Лента — это простой и эффективный способ прикрепить деревянную рукоятку к поисковой катушке.
Электроника должна собираться и храниться в герметичных контейнерах Вам рекомендуется собирать электронику в герметичных контейнерах и хранить ее в этих контейнерах. Это поможет гарантировать, что повреждение от влаги и пыли не произойдет. Вам не нужно слишком фантазировать; Вы можете использовать герметичные пластиковые контейнеры для пищевых продуктов, подобные этим, для хранения частей металлоискателя. Аккумулятор можно поместить в один контейнер, а электронику — в другой.
Как собрать электронику поисковой катушки Вы соберете осциллятор для электронной части поисковой катушки. Терминология звучит довольно сложно, но осциллятор — это просто устройство, создающее электромагнитное поле. Это электрическая цепь, которую можно быстро включать и выключать, что делает ее эффективным компонентом для разделения проводников и катушек индуктивности.
Осциллятор можно собрать с использованием транзистора и нескольких резисторов. В радиоприемнике уже есть все эти электрические компоненты, соединенные вместе в цепь. Обычный металлоискатель использует только один осциллятор, но в этом самодельном приборе потребуется использовать два разных осциллятора, чтобы обнаруживать изменение ноты при обнаружении металла.
Соединение электроники металлоискателя Задача соединения электроники металлодетектора потребует от вас умения построить и подключить электрическую цепь. Для выполнения этих соединений вы будете использовать проволоку и металлическую пайку. Если у вас еще нет набора для пайки, вы можете легко найти его в Интернете, как в случае с набором паяльника Anbes.
В качестве печатной платы рекомендуется использовать пластиковый лист , подобный тому, который можно найти здесь .
Просверлите отверстия в местах размещения проводов компонентов
Соедините концы электрических компонентов с помощью паяльника
Проводка будет размещена под самодельной платой
Поместите электронику в водонепроницаемую коробку
Как собрать печатную плату для металлоискателя? Как было сказано ранее, сборка электрических компонентов металлоискателя требует некоторых знаний в области пайки и электроники. Если вы новичок в сборке электроники, вам не следует отчаиваться от сборки металлоискателя своими руками.
В Интернете можно найти пошаговые инструкции по сборке электроники металлоискателя.
Вот несколько советов о том, как собрать печатную плату и электронные части металлоискателя:

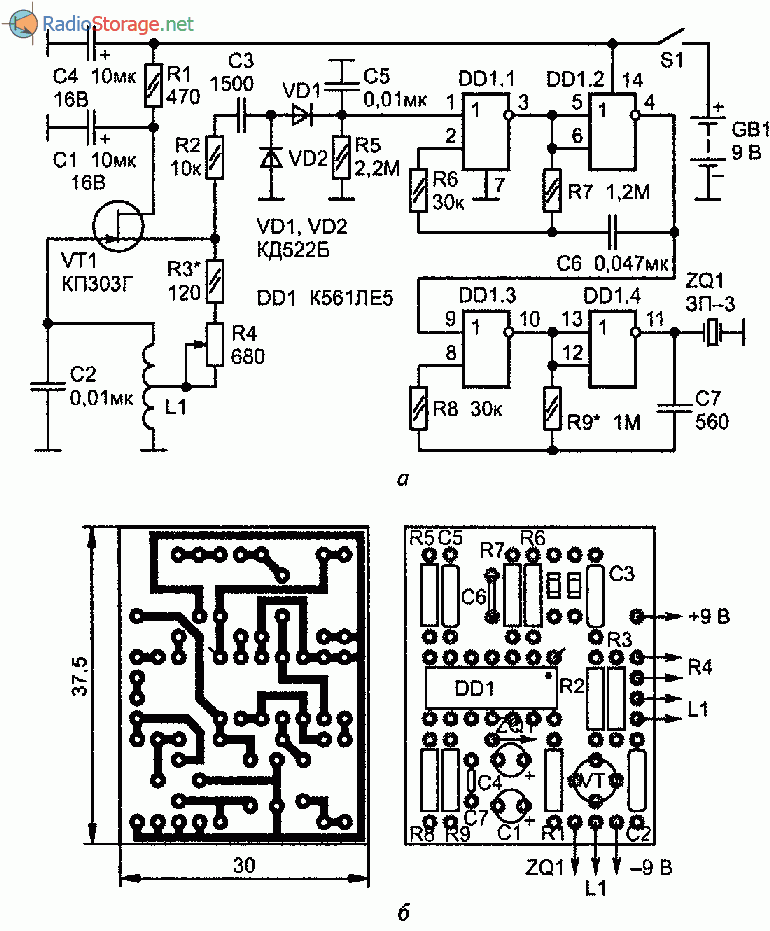

Найдите принципиальную электрическую схему, подобную той, что находится в этом руководстве. Это объясняет, как замыкается переключатель и по цепи протекает ток.
Схема должна быть сконструирована так, как показано на схеме, чтобы она могла колебаться на резонансной частоте
Начните с установки транзистора на печатную плату
Компоненты будут установлены в соответствии со схемой конструкции печатной платы
Затем вставьте концы поисковой катушки в печатную плату ПК
Как пользоваться металлодетектором Чтобы использовать металлодетектор, вы подключите радиостанцию к аккумулятору. Затем вы настроите регулятор громкости на усилитель динамика. Продолжайте регулировать громкость до тех пор, пока не услышите звук из динамика.
Вы сможете сказать, когда металлоискатель обнаружил зарытый под землей кусок металла. Нота из динамика должна оставаться в постоянном состоянии, пока не будет обнаружен металл. Любое изменение в примечании укажет место, где металл зарыт под землей.
Упростите процесс с помощью комплекта для пайки металлоискателя Соединение электроники воедино — пожалуй, самая сложная часть сборки металлоискателя своими руками с радиоприемником. Этот процесс требует, чтобы вы немного знали о построении электрической цепи, а также тщательно продумывали расположение компонентов.
Эту задачу можно значительно упростить с помощью набора для пайки металлодетектора.
В комплект входят следующие электронные компоненты:
Компактный кейс для переноски
Паяльник
Насос для удаления припоя
5 паяльных наконечников
Трубка из оловянной проволоки 80089 Подставка для паяльника 80085 статический пинцет
Провод нож для снятия изоляции
2 электронных провода
Если вы поместите АМ-радио рядом с генератором, оно должно издавать звуковой сигнал, когда устройство находится рядом с металлом. Вам понадобится напильник или лезвие бритвы, чтобы при необходимости снять эмаль с проволоки.
Даже если у вас есть план, как именно вы хотели бы спроектировать свой набор для металлоискателя своими руками, вы все равно можете воспользоваться набором для пайки металлоискателя. Этот комплект поставляется с рядом полезных компонентов по низкой цене, включая печатную плату, провод и несколько электрических компонентов.
Насколько большой должна быть поисковая катушка на металлоискателе? Поисковая катушка большего размера позволит вам обнаруживать металлы на большей глубине с некоторыми важными оговорками. Размер поисковой катушки следует выбирать в зависимости от типа материалов, которые вы ищете. В противном случае вы можете построить металлоискатель неэффективно, потратив на материалы больше денег, чем вам нужно. Эти рекомендации были адаптированы на основе исследований, проведенных в Хартумском университете.
Мини-катушки/Снайперы Самая маленькая поисковая катушка, которую вы можете сделать и при этом быть эффективной хотя бы для некоторых целей, это около 5 дюймов в диаметре . Они хорошо работают, чтобы отличить металлические детали от других материалов в местах с большим количеством мусора, например, на свалке. Они не будут обслуживать большинство общих операций по обнаружению металлов, таких как поиск металлических предметов, закопанных в парке.
Малые поисковые катушки Поисковые катушки диаметром 5-8 дюймов используются для обнаружения металла в местах с большим количеством другого мусора, а также в районах с густой растительностью или пересеченной местностью. Поисковые катушки этого размера предпочитают те, кто ищет что-то портативное. К сожалению, они все еще достаточно малы, чтобы иметь ограничения в том, насколько глубоко они могут проникнуть под землю для обнаружения металла.
Средние поисковые катушки Поисковые катушки диаметром от 8 до 11,5 дюймов представляют собой своего рода мастера на все руки , когда дело доходит до полезности. Эти типы катушек подходят для общих целей, таких как обнаружение металлов, закопанных под парком или на пляже. Это будет хороший диапазон размеров мишени для металлоискателя, сделанного своими руками.
Большие поисковые катушки Поисковые катушки считаются большими, если их диаметр составляет 11,5–24 дюйма. Существует некоторое заблуждение, что более крупные поисковые катушки всегда будут давать лучшие результаты. Этот сигнал поисковой катушки может проникать не так глубоко под землю, как вы думаете, если вы работаете в районах с высокой степенью минерализации почвы. Их также может быть немного сложнее и дороже построить, чем поисковую катушку среднего размера.
Большие поисковые катушки подойдут вам, если вы планируете следующие виды деятельности:
Поиск тайников с монетами
Поиск артефактов/других глубоко зарытых реликвий
Поиск на большой территории, например, на ферме поле или пастбище за более короткий промежуток времени
Копать глубже: Как работают поисковые катушки
Какой металлоискатель проще всего сделать? Более сложные конструкции, перечисленные выше, не идеальны для тех, у кого нет опыта пайки и сборки схем. Набор для пайки металлоискателя научит вас, как это сделать, при условии, что паяльник нужно покупать отдельно.
Простейший металлоискатель для изготовления следует схеме, в которой калькулятор и портативное радио используются для создания металлоискателя. Вы будете использовать портативное радио с батареей, например DreamSky Pocket Radio. Вам также понадобится калькулятор с батарейкой, например, Texas Instruments TI-30Xa. Калькулятор должен работать на батарейках, а не на солнечных батареях, чтобы он работал.
Самая базовая схема предполагает простое соединение магнитолы и калькулятора вместе. Прежде чем соединить радио и калькулятор, переключите радио на AM-диапазон и настройте его вправо, пока не услышите только помехи, а не музыку.
Затем вы :
Выровняйте аккумуляторные отсеки каждого устройства, пока они не встанут спиной к спине
Включите калькулятор
Найдите металлический предмет, чтобы проверить работу металлоискателя
Вы должны заметить изменение статического звука, который звучит почти как звуковой сигнал
Если вы не слышите звуковой сигнал, отрегулируйте положение калькулятора, пока не услышите его. добавление деревянного или пластикового стержня и приклеивание калькулятора и портативного радио к стержню спиной к спине. Это облегчит перемещение металлоискателя.
Этого калькулятора и радиометаллоискателя будет достаточно для обнаружения крупных металлических предметов, но вы, скорее всего, не сможете обнаружить мелкие предметы, такие как монеты под землей. Это связано с тем, что в эту схему не добавлена поисковая катушка с медным проводом.
Если вам нужен детектор с большей мощностью, рекомендуем вам попробовать собрать детектор с поисковой катушкой из медного провода, как описано в этой статье. Стандартная поисковая катушка имеет диаметр около 8-11 дюймов. Это должен быть размер, достаточный для обнаружения большинства металлических объектов под землей и вблизи поверхности.
Заключение – Как сделать металлоискатель с радиоприемником Теперь у вас есть все, что вам нужно знать, чтобы вы могли сделать свой собственный металлоискатель дома из радиоприемника.}
