Мощность лампы: Как правильно выбрать лампочку: 4 важных параметра

Содержание

Мощность лампы. Сравнительная таблица соотношения светового потока (люмен) к потребляемой мощности светильника (Вт) для светодиодных ламп, ламп накаливания и люминесцентных ламп. 20-200Вт для ламп накаливания. "Яркость ламп."





Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Оборудование / / Электролампы  / / Мощность лампы. Сравнительная таблица соотношения светового потока (люмен) к потребляемой мощности светильника (Вт) для светодиодных ламп, ламп накаливания и люминесцентных ламп. 20-200Вт для ламп накаливания. "Яркость ламп."

Поделиться:

Сравнительная таблица соотношения светового потока (люмен) к потребляемой мощности светильника (Вт) для светодиодных ламп, ламп накаливания и люминесцентных ламп.
20-200Вт для ламп накаливания. "Яркость ламп."

Люмен – это единица измерения светового потока источника света.

Лампа накаливания,

потребляемая мощность в Вт
Люминесцентная лампа,

потреблемая мощность в Вт
Светодиодная лампа,

потребляемая мощность в Вт

Световой поток, Лм

20 Вт 5-7 Вт 2-3 Вт Около 250 Лм
40 Вт 10-13 Вт 4-5 Вт Около 400 Лм
60 Вт 15-16 Вт 8-10 Вт Около 700 Лм
75 Вт 18-20 Вт 10-12 Вт Около 900 Лм
100 Вт 25-30 Вт 12-15 Вт Около 1200 Лм
150 Вт 40-50 Вт 18-20 Вт Около 1800 Лм
200 Вт 60-80 Вт 25-30 Вт Около 2500 Лм
  • Сколько люмен в 20 Вт лампочке?
  • Сколько люмен в 40 ваттной лампочке?
  • Сколько люмен в 100 ваттной лампочке?
  • Сколько люмен в лампочке?
Поиск в инженерном справочнике DPVA. Введите свой запрос:
Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Расчет мощности светодиодных ламп. Таблица потребляемой мощности светодиодов и ламп накаливания

Сегодня предлагаем поговорить об определении мощности светодиодного светильника. Мощность – это скорость преобразования электрической энергии. Измеряется величина в ваттах, обозначающих работу, произведённую за 1 секунду. Получается, потребляемая мощность светодиодного светильника влияет на его яркость. Однако не все так просто. Производители современных приборов стараются повысить световую отдачу каждого потреблённого ватта, причём успешно. К примеру, уровень света источника номиналом 8 ватт, выпущенного в этом году идентичен прибору номиналом 10 ватт, изготовленному еще год назад. На этом производители не собираются останавливаться. Развитие энергоэффективности светодиодных ламп, в том числе приборов большой мощности, будет продолжаться.

Выбирая подходящее изделие вместо люминесцентного прибора либо лампы накаливания, учитывают все базовые характеристики товара. Ведь у двух, казалось бы, одинаковых световых источников могут отличаться коэффициент цветопередачи, световой поток, типы и параметры цоколей, цветовая температура. Соответственно, по-разному будет восприниматься уровень освещения. Помимо того различается и угол рассеивания. Итак, разберемся, как определить мощность светодиода, а также попробуем выбрать нужное изделие.

Расчет мощности светодиодных ламп

На реализацию приборы поступают упакованными в коробки, с размещённой на ней необходимой информацией. Следует посмотреть количественную характеристику изделия, индекс цветопередачи, показатель яркости. Вот тут некоторые потребители сомневаются, как узнать мощность светодиода, если раньше пользовались только лампами накаливания.

Чтобы правильно заменить устаревший тип освещения, отличным помощником для правильного выбора послужит приведённая ниже сравнительная таблица соответствия мощности светодиодных ламп и ламп накаливания:

Световой

поток, Лм

Потребляемая мощность

лампы накаливания, Вт

Потребляемая мощность

светодиодной лампы, Вт

250

20

2-3

400

40

4-5

700

60

8-10

900

75

10-12

1200

100

12-15

1800

150

18-20

2500

200

25-30



Глядя на нее гораздо проще сделать выбор. Соответственно световому потоку, равному 1200 Люмен лампочке накаливания номиналом 100Вт соответствует светодиод в 12-15Вт. Что мы можем увидеть при сравнении в приведенном выше списке светодиодных ламп и привычных для обычного покупателя ламп накаливания? Последние изделия намного экономичнее, примерно в 8 раз. А это, согласитесь, весомая разница. Причём яркость двух световых источников одинаковая.

Светодиодные светильники: характеристика мощности, иных показателей

Энергосберегающий светодиод имеет ряд других важных преимуществ, помимо меньшей мощности потребления. Чтобы детальнее с ними разобраться, возьмём, к примеру, светодиодную лампочку в 9Вт (что соответствует обычной в 60 Вт) и сравним их базовые параметры. Основными из них являются:

  • Сила тока: 0,072 А и 0,27 А соответственно.
  • Световой поток (яркость): 454,2 Лм и 612 Лм.
  • Эффективность светоотдачи: 53,4 Лм/Вт и 10,3 Лм/Вт.
  • Рабочая температура: 70 градусов по Цельсию и 180 градусов по Цельсию.
  • Цветовая температура: 2700-6000 К и 2800 К соответственно.
  • Срок эксплуатации: 30 000 часов и 1 000 часов.

Освещение в такое количество ватт подойдёт, например, для гостиной комнаты. Здесь не нужны приборы высокой мощности, достаточно одного светодиодного источника вместо нескольких ламп накаливания. Исходя из предложенных выше характеристик, очевидно преимущество энергосберегающего светильника 9ВТ над обычным в 60Вт. Значительная экономия электрической энергии, яркое белое освещение, длительный срок эксплуатации. Не к этому ли вы стремитесь, выбирая светодиод?

Какая мощность бывает у светодиодной лампы

Для внутреннего домашнего освещения используют изделия высокой (например, 12-ваттные) или малой мощности (3-ваттные). Светодиодные лампы максимальной мощности (более 15-ти ватт) применяют в промышленных помещениях, а также уличном освещении.

Например, вы хотите поменять на кухне привычный источник света номиналом 40Вт светодиодным. Сразу возникает вопрос: как рассчитать максимальную экономию потребляемой энергии с помощью светодиода допустимой мощности? С этой целью рекомендуем воспользоваться приведённой выше таблицей. Для этого случая световой поток составляет 400 Люмен, при этом мощность равняется 4-5 Ватт. Сопоставим в нашем случае 40Вт и 4Вт. Получается экономия электрической энергии меньше практически вдесятеро!

Делая выбор и монтаж светодиодов взамен иных источников внутреннего освещения, учитывают не только то, какая должна быть потребляемая мощность, но также целесообразность покупки. Несмотря на имеющиеся недостатки (например, высокая стоимость товара), преимущества энергосберегающих приборов являются очевидными. В первую очередь, это касается максимальной экономии потребления электроэнергии, а также комфортного уровня освещения за счёт оптимальной яркости.

Как разобраться в лампах, как выбрать светодиодную лампу.

  1. Главная
  2. / Полезная информация
  3. / Как разобраться в лампах

Как правильно выбрать светодиодную лампу.



Что написано на коробках, что означают те или иные параметры.

LED («Light Emitting Diode») - значит светодиодные.

Для того чтобы определиться с выбором лампы.

Самый важный показатель лампы это

Световой поток - это количество видимого света.

Обозначается Lm (люмен).  Для того чтобы понять много или мало.

Достаточно знать, что обычная  лампа накаливания 60 ватт – это примерно 660 lm.

Лампа 100 ватт – это 1140 lm.

Мощность лампы.

Указывается в ваттах (W) - это то сколько потребляется электроэнергии («сколько накручивает счетчик»). Мощнее лампа - не значит ярче.

Энергосберегающая лампа определяется именно соотношением этих 2-х параметров - как можно больше получить света Lm и как можно меньше потратить на это электроэнергии W. Наши светодиодные лампы примерно 85-115 lm/W.

Напряжение.

Обозначается V (вольт), как правило, лампы работают от 220 вольт, или 12V (через понижающий трансформатор или автомобильные), еще реже бывают на 24-36v (суда и производственные помещения с высокой влажностью). На коробке пишут пределы от и до (насколько лампа чувствительна к перепадам напряжения). Светодиодные лампы работают в диапазоне от 100 до 240v.

Температура света.

Обозначается К (Кельвин) насколько "теплый" или "холодный" свет от лампы.

!Никак не связано с физическим нагревом лампы! Меняется от количества Ватт только для ламп с нитью накаливания.

Немного лукавый показатель, ее имеющий точного измерения. Разные лампы с одним и тем же показателем могут отличаться в оттенках свечения.

В энергосберегающих и светодиодных лампах этот показатель достигается при добавлении во время производства того или иного люминофора

Многие покупая лампу не обращают на этот показатель внимания, а установив лампу недовольны тем, что «Свет какой-то призрачный или холодный» или наоборот что он слишком «желтый».

Что бы этого не произошло и Вы не ошиблись в ожиданиях, приведем ниже таблицу

Чем меньше показатель тем свет теплее, чем выше тем холоднее.

Из бытовых примеров лампа накаливания 60 ватт имеет показатель 2700К

Дневной свет в пасмурную погоду – 6500- 7000 К.

Лампы в основном имеют показатели

2700К (теплый белый)

4100К (нейтральный белый)

6500К (холодный)

7500 (белый дневной).

Теплый свет - более домашний и уютный, для комфорта и отдыха. Лампы с теплым светом устанавливают в спальнях и гостиных.

Нейтральный и холодный свет - более эффектный и настраивает на рабочий лад, отчетливее показывает предметы как они есть. Лампы с нейтральным и холодным светом устанавливают для освещения рабочих зон, кабинетах, гардеробных, хобби комнатах.

Нейтральное и холодное голубое излучение само по себе может влиять на биологические часы человека, поэтому для освещения помещений следует выбирать качественные лампы с цветовой температурой 4000К-6500К, которая соответствует естественному дневному свету.






Виды цоколей лампы



Самый распространенные винтовой цоколь  Е27 называется обычный винтовой, диаметр 27 мм (буква Е значит Эдисон – один из изобретателей).

Бывает Е40 (у мощных промышленных ламп)

Очень распространенный винтовой цоколь Е14 в народе называется «миньон» или маленький винтовой, диаметр 14мм. Иногда встречаются «иноземные» малораспространенные стандарты типа Е10 или Е12.

Цоколь GU 5.3

(расстояние между контактами) Бывает как у ламп 220v  так и 12v как правило в основном либо у галогеновых ламп софитных либо у светодиодных.  Лампы применяются во врезных встраиваемых светильниках

Цоколь GU 10.

Как правило, у галогеновых зеркальных или светодиодных ламп только 220 вольт.

Лампа вставляется и поворачивается по часовой стрелке

Цоколь GX53

Применяется в светильниках типа GX. В народе называется таблетка так как лампа плоская и крупная. Очень часто применяется в светильниках для натяжных потолков для Экономии пространства между потолками



Индекс цветопередачи.

Обозначается Ra (он же CRI).

Это показатель того насколько точно передаются оттенки освещаемых объектов.

Эталоном принято считать 100Ra идеальная цветопередача (лампа накаливания, солнечный свет).

Ra 0 - все в черно-белом цвете.

От этого показателя зависит то, насколько правильно будут восприниматься цвета при данном освещении. Например, для музеев и картинных галерей требуются источники света с Ra>95, для магазинов одежды и бутиков подходит свет с Ra>90. Домой рекомендуется выбирать лампы и светильники со значением индекса цветопередачи не менее Ra80

Более низкие показатели допускаются для освещения, подсобных и хозяйственных помещений, дорог, дворов территорий где качество света не важно, а главное энергосбережение.

У наших светодиодных ламп показатель 80 - 92 Ra

Угол светового потока.

Важный показатель для софитных ламп направленного света.

Бывает 20, 35. Самый распространенный для точечных светильников - 120 градусов.

При одинаковом световом потоке совершенно разный эффект освещения.

Для акцентного света (если надо осветить что-то конкретно) лучше выбрать лампу с малым углом.

Для общего освещения (потолочные) лучше выбрать лампу с широким углом например 120 градусов.



Про точечные потолочные светильники есть подробная



Статья как выбрать потолочный встраиваемый светильник

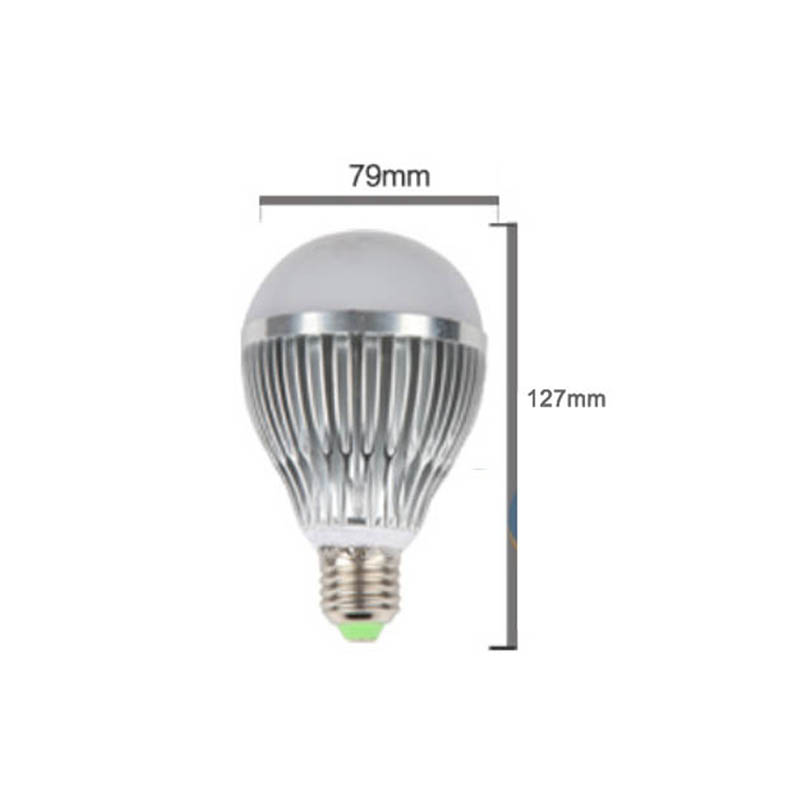

Теплоотвод в светодиодных лампах:



У любой светодиодной лампы должен быть теплоотвод.

В нашем понимании светодиодные лампы не нагреваются, тем не менее для светодиодов губительно свое собственное тепло. Именно для этого делается радиатор.

Чем лучше и больше радиатор, тем дольше прослужит светодиодная лампа.

К сожалению на данный момент невозможно изготовить, одновременно мощную, маленькую и долговечную светодиодную лампу. (Один из параметров будет уменьшаться за счет других). Чем мощнее LED лампа - тем она больше (если мы говорим о качественных светодиодных лампах)

Некоторые недоброкачественные производители для удешевления продукции любой ценой, уменьшают радиатор, по принципу "год прослужит, ну и ладно".

Большинство покупателей выбирают светодиодные лампы руководствуясь 2-мя критериями мощность/цена, что в корне неправильно, так как больше мощность - не значит больше света.

Качественные радиатор - аллюминий с добавлением серебра и меди, является гарантий для длительного срока службы без снижения светового потока со временем.



Пульсация в светодиодных лампах.  не видима не вооруженным глазом



В качественных светодиодных лампах пульсация отсутствует или минимальна.

Производители качественных ламп указывают например:

  • Без пульсации
  • 0% коэффициент пульсации.

Это очень важный показатель. Так как пульсация негативно влияет на зрение, и на утомляемость, особенно при работе с движущимися предметами, при чтении. Может вызвать головные боли, резь в глазах и так далее в зависимости от степени пульсации и времени нахождения в таком освещении.

Невооруженным взглядом этот эффект сложно заметить. Лампа мерцает так часто, что глаз ее (пульсацию) не видит, но идет нагрузка на мозг и зрение.

Самый простой способ определить есть ли в светодиодной лампе пульсация - навести на нее камеру смартфона.

Получится примерно такая картинка с движущимися полосами.



Это характерно для дешевых и не очень качественных ламп, производители которых этот показатель на упаковке не указывают и замалчивают. Это обусловлено неправильной конструкцией драйвера, который дает не постоянный, а пульсирующий ток.

Для основного домашнего и рабочего освещения такие лампы не подходят.

Но их вполне можно использовать для дополнительного, не основного освещения:  освещение кладовок, чердаков, подвалов, некоторые уличные, дежурные светильники.

Или для локального освещения: подсветка для картин, в холодильник и т. п.

Но точно не нужно устанавливать такие лампы в люстры, бра (особенно для чтения), светильники для работы.

Категорически запрещено использовать лампы с высокой степенью пульсации при работе с движущимися механизмами, станками. Частота вращения может совпасть с частотой мерцания и покажется что механизм не подвижен, что может повлечь за собой серьезные травмы.

Полезно:

в хрустальные светильники ставят ТОЛЬКО прозрачные лампы (накаливания или светодиодные), что бы хрусталь "играл" и ломал свет нужен точечный источник света (солнце, свеча, вольфрамовая нить накала, открытый светодиод).



Модные сейчас винтажные лампы Эдисона.

Это по сути обычная лампа накаливания, бывают разной формы.

За счет увеличенной длины вольфрамовой нити она выглядит более эффектно. Их часто ставят в светильники в стиле лофт.

Колба с желтоватым оттенком поэтому свет получается более теплым чем у обыкновенной лампы накаливания 2100-2400К. Прослужит такая лампа около 2-х лет.

Эти лампы подходят для дополнительного освещения, создания более уютной атмосферы. Не желательно использовать ее для основного и рабочего освещения.

Купить светодиодные лампы дешево?

Дешевые светодиодные лампы существуют на рынке, но, как правило, это лампы с низким КПД у которых потребляемая мощность больше, а световой поток которых низкий, либо их конструкция позволяет производителю не затрачивать значительных средств на устройство драйвера и радиатора охлаждения.

Качественные лампы  или сложные декоративные светодиодные изделия не могут иметь низкую цену. Низкая цена может быть обусловлена сырьем сомнительного качества.Светодиодные лампы известных брендов часто подделывают и могут продавать дешевле средней рыночной стоимости, хотя чаще стараются держать цены на соответствующем уровне для получения сверхприбыли. LED лампы низкого качества могут нанести серьезный вред здоровью и зрению. В них содержатся токсичные материалы, которые при нагревании лампы в процессе работы часто имеют явный химический запах. Свет от LED-подделок не соответствует заявленной цветовой температуре и мощности. Рассеиватели на дешевых лампах выполняют сугубо эстетическую функцию, следовательно, не могут защитить глаза от слишком яркого излучения и способны спровоцировать ожог сетчатки глаза. Качественные светодиоды не имеют в своем спектре инфракрасного или ультрафиолетового излечения.





Возможно вас заинтересует

статья как выбрать светодиодную ленту



Лампы накаливания

Лампы накаливания — самый распространенный и доступный источник света.

Классика! Несмотря на доступность люминесцентных линейных ламп, разнообразие и миниатюрность энергосберегающих компактных люминесцентных ламп и бурное развитие светодиодных ламп, стандартные лампы накаливания до сих пор остаются самыми распространенными источниками света. По крайней мере в жилом секторе. Очень много людей до сих пор считают свет "лампочек Ильича" самым приятным (цветовая температура 2200—2900 K), а низкая стоимость часто перевешивает недостатки: малый срок службы и большое потребление электроэнергии по сравнению с другими типами ламп.

Основные составные части лампы накаливания: тело накала — спираль, колба, наполненная инертным газом, цоколь, а также токовые вводы и держатели спирали, ножка лампы.

В совеременных лампах наиболее распространена дважды закрученная спираль (биспираль) из вольфрама. Рабочая температура нити накала составляет 2000 — 2800°C. Поэтому при включении ее сопротивление намного ниже, а ток, протекающий через спираль, в 10 — 15 раз выше рабочих значений. Именно в этот момент и перегорает большинство ламп. Чтобы сгладить пиковые нагрузки на спираль в момент включения, нужно использовать блоки защиты ламп, которые делают нарастание напряжение на спирали плавным (именно поэтому блоки защиты ламп иногда называют "плавным пуском").

Колба лампы может быть разной формы, цвета, иметь матовое напыление или быть прозрачной. Основное назначение стеклянной колбы — защита спирали от воздействия атмосферных газов. Внутрь колбы стандартной лампы накаливания чаще всего закачана смесь азота с аргоном. В более узко специализированных лампах используют криптон и ксенон, а колбы галогеновых ламп накаливания заполнены соединениями галогенов.

У бытовых ламп накаливания в России и Европе наиболее распространенными являются цоколи Эдисона E14 (в народе "миньон"), E27 и E40. Буква "Е" означает "Эдисон", а цифра — наружный диаметр резьбы в мм. Цоколь Е40 сейчас практически не используется из-за ограничений на производство и продажу мощных ламп накаливания.

Лампы накаливания в основном различаются типом цоколя, мощностью (и, соответственно, яркостью), формой колбы и рабочим напряжением. Приведенные ниже значения светового потока являются примерными и могут отличаться в зависимости от производителя.

Отдельно в нашем каталоге представлены зеркальные лампы накаливания.


Лампы накаливания общего назначения (ЛОН)

Самый распространенный тип ламп накаливания. Имеют колбу в виде груши или шара диаметром 50 — 60 мм (международное обозначение — А55 и А60), длиной 94 — 105 мм. Средняя продолжительность работы составляет 1000 часов.

Мощность ламп (световой поток) — 25 Вт (230 лм), 40 Вт (415 лм), 60 Вт (710 лм), 75 Вт (935 лм)и 93-98 Вт (1200—1300 лм).

Цоколь — Е27. Рабочее напряжение — 220-240 В.

Декоративные лампы накаливания в виде свечи и шара с цоколем Е14 и Е27



Декоративные лампы с колбами в форме шариков и свечей используются в декоративных бра, торшерах, компактных светильниках.

Выпускаются с цоколями Е14 и Е27.

Декоративные лампы накаливания в форме шара меют размеры ø45х77 мм (европейское обозначение — G45). Выпускаются с цоколем с прозрачной (ДШ) и матовой (ДШМТ) колбой.

Декоративные лампы накаливания в форме свечи с цоколем Е14 имеют размеры ø35х103 мм, с цоколем Е27 — ø35х100 мм. Международное обозначение колбы — С35. Выпускаются с прозрачным (ДС) и матовым (ДСМТ) стеклом.

Средний срок службы составляет 1000 часов.

Мощность ламп (световой поток) — 25 Вт (200 лм), 40 Вт (400 лм) и 60 Вт (660 лм). Рабочее напряжение — 220-240 В.

Лампа накаливания РН-15 15 Вт Е14 ("лампа для холодильника")

Специальная лампа накаливания малой мощности 15 Вт выпускается только с цоколем Е14. Наиболее распространненное обозначение — РН15. В народе получила название "лампочка для холодильника", хотя используется также, например, в швейных машинках, а также духовых шкафах и микроволновых печах (при удовлетворении температурным условиям эксплуатации).

Световой поток лампы РН-15 составляет 90 лм.

Диаметр колбы такой лампы составляет 25 мм, высота — 57 мм.

Срок службы — 1000 часов.

Лампы накаливания местного освещения МО на напряжение 12, 24 и 36 В

Низковольтные лампы накаливания местного освещения МО предназначены для освещения рабочих мест станочного парка и другого технологического оборудования. Часто используются также для освещения подвалов в гаражах и других помещений с повышенной влажностью.

Форма колбы полностью такая же, как и у ламп общего назначения. Разница только в рабочем напряжении: у ламп МО оно бывает 12, 24 и 36 вольт.

Диаметр лампы составляет 50—55 мм, длина — 98—108 мм.

Мощности ламп накаливания местного освещения —  25, 40 и 60 Вт. Лампы МО мощностью 100 Вт в настоящее время не выпускаются.

В обозначении таких ламп зашифровано значение рабочего напряжени и мощности. Например, лампа МО 12-40 имеет рабочее напряжение 12 В и мощность 40 Вт.

Световой поток ламп МО зависит не только от мощности, но и от напряжения:
МО 12-40 — 620 лм,
МО 12-60 — 1000 лм,
МО 24-40 — 580 лм,
МО 24-60 — 980 лм,
МО 36-25 — 300 лм,
МО 36-40 — 580 лм,
МО 36-60 — 950 лм.

Средняя продолжительность горения составляет 1000 ч.

Информация | Световой

Основное преимущество светодиодных источников света — существенная экономия энергоресурсов. Получить ощутимые и желаемые результаты можно, используя продукцию интернет-магазина «Световой».

Ставшие уже привычными многим энергосберегающие люминесцентные лампы постепенно уходят в прошлое. На смену приходит осветительное оборудование принципиально нового типа, с иными световыми и качественными характеристиками. Современные светодиодные источники света обладают целым комплексом преимуществ над своими предшественниками. Это касается светоотдачи, энергопотребления, срока службы, экологичности, пожарной и механической безопасности. К «минусам», затрудняющим их внедрение, можно отнести более высокую стоимость и консерватизм некоторой части населения.

Чтобы преодолеть сомнения, достаточно обратиться к таблице соответствия мощностей светодиодных ламп характеристикам источников света предыдущего поколения.

Таблица сравнения характеристик ламп: накаливания, галогеновых, энергосберегающих люминисцентных и энергосберегающих светодиодных ламп





Наименование

Лампа накаливания

Галогенная лампа

Люминесцентная лампа

Светодиодная (LED) лампа



Нагрев

Сильно

Сильно

Средне

Практически не греется

Антивандальность

Очень хрупкая

Хрупкая

Хрупкая

Практически не разбивается

Мощность (Вт)

75

45

15

10

Световой поток (Lm)

около 700

700

около 700

800

Срок службы (час)

1000

2000-2500

8000

50000

Плата за электроэнергию в год (руб) при наличии 20 ламп

в квартире (из расчета 4 руб/Квт, 5 часов в день)

10950 руб

6570 руб

2190 руб

1460 руб

Таблица соответствия световой отдачи энергосберегающих (люминесцентных) ламп и ламп накаливания соответствует

6 Вт

7 Вт

8 Вт

9 Вт

10 Вт

11 Вт

12 Вт

13 Вт

15 Вт

16 Вт

18 Вт

20 Вт

23 Вт

24 Вт

26 Вт

36 Вт

55 Вт



30 Вт

35 Вт

40 Вт

45 Вт

50 Вт

55 Вт

60 Вт

65 Вт

75 Вт

80 Вт

90 Вт

100 Вт

115 Вт

120 Вт

130 Вт

180 Вт

275 Вт



Светодиодные и накаливания

6 Вт

7 Вт

8 Вт

9 Вт

10 Вт

11 Вт

12 Вт

13 Вт

15 Вт

16 Вт

18 Вт

20 Вт

23 Вт

24 Вт

26 Вт

36 Вт

55 Вт

50вт

60вт

65вт

75вт

80вт

90вт

100вт

105вт

125вт

145вт

160вт



Необходимо отметить, что табличные цифры являются усреднёнными и могут отличаться для конкретных изделий. Тем не менее, выводы однозначны. Традиционные, но морально устаревшие, неэкономичные лампочки значительно проигрывают. Приведённая таблица соответствия мощностей светодиодных ламп даже с учётом неизбежной погрешности убедительно доказывает преимущества систем нового поколения. К этому нужно добавить и длительный срок службы, обусловленный конструктивными их особенностями и обеспечивающий быструю и неоднократную окупаемость. Анализ табличных данных, несложные расчёты показывают: настоящее и будущее — за светодиодами!

Мощность освещения и площадь помещения

Степень освещенности помещения оказывает непосредственное влияние как на трудоспособность человека и здоровье глаз, так и на его психическое и эмоциональное состояние.

Для некоторых типов помещений норма мощности освещенности закреплена на уровне рекомендаций (СНиП). К таковым можно отнести: административные помещения, помещения учреждений, предоставляющие образовательные, медицинские услуги, помещения вокзалов и общепита. Нормируется также уровень освещенности в производственных, складских помещениях, на проезжей части и пешеходных зонах.

При этом учтено, что потребность в уровне освещения должна быть скорректирована с учетом назначения помещения.

Точно также, в жилом помещении, где человек проводит значительную часть своего времени важно учитывать степень освещения. Которая, в случае с частным жильем, зависит от площади помещения (особенно в Лофт интерьерах, отличающихся большими размерами) и предпочтения хозяев.

Расчет мощности освещения

Для того, чтобы рассчитать мощность освещения в зависимости от площади, целесообразно воспользоваться формулой:

Р = pS/N, Где, Р – мощность осветительного прибора, Вт/м.кв;
р – удельная мощность освещения, Ватт;
S – площадь комнаты, м.кв;
N – число ламп.

При расчете необходимо учесть, что полученное значение нельзя считать прямым руководством к установке ламп. Его нужно скорректировать на вид лампы. Т.к. в зависимости от вида и конструкции они дают световые потоки разной яркости и интенсивности. При расчете учитывается также такой фактор, как цвет, который превалирует в интерьере. Например, при наличии темных цветов важно повысить уровень освещенности.

Для определения оптимального значения уровня освещенности можно воспользоваться предоставленной таблицей. Приведенные расчеты актуальны для ламп накаливания. При использовании люминесцентных лам значение следует откорректировать (в сторону понижения) в 5 раз, а светодиодных – в 10 раз.


Ориентировочные данные, по мощности освещения в зависимости от квадратуры комнаты приведены в таблицах.

- лампа накаливания:


- энергосберегающая лампа:


- светодиодная лампа:


В заключение отметим, что комбинирование разных источников освещения способно повысить уровень освещенности помещения.

Мощность ламп накаливания - Сайт по ремонту, подключению, установке электрики своими руками!

Сегодня, кажется, все озабочены проблемой энергосбережения. Мы стараемся покупать приборы, которые тратят меньше электроэнергии, устанавливаем экономные светильники и меняем лампочки на более современные, а значит, и более экономичные варианты. Но сегодня мы поговорим о мощности ламп накаливания.

Конечно, лампы накаливания уверенно теснят с рынка более современные аналоги, но многие по старинке предпочитают именно этот простой и, главное, дешевый вариант ламп. Светят они хорошо, ярко, стоят недорого, казалось бы, что еще нужно?

Стоит сказать, что эти лампы отличаются и довольно хорошей мощностью. С тем, как зависит степень освещенности от мощности и как выбрать лампу с подходящей мощностью, мы и поговорим.

Мощность света лампы накаливания

Думаю, все помнят еще с детских временем, что самые яркие лампочки – стоваттные. И, возможно, вы удивитесь, когда узнаете, что сегодня эти лампочки запрещены законом об энергосбережении. Зато на рынке по-прежнему широко представлены варианты с указанием номинальной мощности в 25-40-60-75-95 Ватт.
Каков принцип действия лампы накаливания? Лампа горит за счет нагревания в ней вольфрамовой нити. Получается, что чем больше нагревается нить, тем лучше должна светить лампа, но это не совсем так. Если провести тестирование различных видом ламп накаливания, то мы увидим, что есть некоторое «пиковое» значение. Достигнув определенной степени нагрева нити, интенсивность освещения остается достаточно стабильной, немного колеблясь в ту или иную сторону. Причем амплитуда колебаний напрямую зависит от мощности лампы: чем мощней лампа, тем больше эта самая амплитуда. Как правило, для стабилизации режима работы лампе нужно на «разогрев» порядка десяти минут.

Стоит также отметить, что на интенсивность освещения, создаваемого лампой накаливания, очень большое влияние оказывает напряжение в сети. Думаю, все это наблюдали в условиях дачной жизни, напряжение там частенько падает, а в этот момент и все лампочки начинают светить гораздо тускней. Если опять-таки провести тестирование различных ламп накаливания, то можно вывести прямую зависимость между светоотдачей и напряжением. И здесь также есть зависимость от мощности лампы. Более мощная лампа сильней реагирует на перепады напряжения и, соответственно, интенсивность светоотдачи у нее меняется более сильно.
Теперь стоит сказать пару слов непосредственно о мощности ламп накаливания и том, как зависит от этого освещенность. Казалось бы, тут все очевидно: чем мощней лампа, тем лучше освещенность. Однако не все так просто. Если мы проведем замеры, но увидим немного иную картину. Дело в том, что зависимость освещенности от мощность не является линейной. Это связано с тем, что на освещенность в данном случае оказывают влияние еще ряд сопутствующих факторов. Скажем, существенное влияние оказывает форма лампы, а также конструкция нити накаливания, которых у разных производителей немного отличается. То есть, в этом случае у ламп разных производителей будет заявлена одинаковая мощность, но степень освещенности у этих ламп будет незначительно, но все-таки различаться.

Если мы обратимся к графику, то увидим, что наиболее высоко соотношение мощности и светоотдачи у лампы в 75 ватт, не зря они пользуются наибольшей популярностью среди покупателей.

Но это все лирика. А вам нужно подобрать мощность лампы таким образом, чтобы освещенность была оптимальной. В этом случае советуем воспользоваться стандартной формулой, в которой мощность лампы равна произведению освещенности (на 1 метр) и коэффициента 0,59.

Соответствие мощности светодиодных ламп лампам накаливания

Лампы накаливания – это теплый и приятный желтый свет, который сопровождал нас с детства, и невысокая цена, при которой замена перегоревшей лампочки не становится катастрофой для семейного бюджета. Но, к сожалению, на этом их плюсы, пожалуй, исчерпываются, так как эксплуатирование этих ламп ведет к росту расходов на оплату электроэнергии, в связи с высоким уровнем ее потребления. Также они небезопасны: их свет зависит от величины напряжения, что бывает очень неудобно, когда напряжение в сети «прыгает».
Именно поэтому многие предпочитают расстаться с этими лампочками и заменить их более экономичными светодиодными.

При замене у многих встает вопрос о том, как соотнести мощность новых ламп с ранее использовавшимися лампами накаливания, ведь мы привыкли оценивать степень освещенности именно в этих категориях – «стоваттная» лампочка – это ярко, а Ватт на сорок – это лампочка, которая подойдет для ванной.
Конечно, существуют и другие важные характеристики светодиодных ламп, но большинство людей предпочитают ориентироваться по такому простому и очевидному критерию сравнения как соотношение их мощности с лампами накаливания. Наиболее простой выход в этом случае – воспользоваться информацией от производителя, которая обычно указана на упаковке, или же посмотреть соотношение в таблице.

Так как поток света измеряется в люменах, то и соотношение приведено, исходя из того условия, что вам нужно заменить поток света аналогичной интенсивности. Как видите, в этом случае 100 Ватт лампы накаливания вовсе не равны 10 Ваттам светодиодной лампы, как часто для простоты считают многие люди. Стоваттная лампочка обеспечивает поток света в 1300 Люмен и для замены вам потребуется светодиодная лампа на 14 Ватт. Остальные соотношения можно посмотреть в нашей таблице.

Стоит также упомянуть, что в этой таблице приведенное значение может иметь небольшую погрешность. Это связано с тем, что мощность светодиодной лампы указана без учета колбы, а ее наличие снижает этот показатель примерно на 15%.


Следует также оговорить тот момент, что для самостоятельного расчета потока света вам потребуется такой показатель как освещенность на один метр. Это значение вычисляется как произведение мощности лампочки накаливания и коэффициента 1,7.

Блок питания лампы - блоки питания источника света

69907 Источник питания для ламп Arc, универсальный, от 50 до 200 Вт € 4 868

69907 Источник питания для ламп Arc, универсальный, от 50 до 200 Вт

69910 Источник питания для дуговой лампы, ртутные лампы, от 160 до 600 Вт 4 939 €

69910 Источник питания для ламп Arc, ртутные лампы, от 160 до 600 Вт

69911 Источник питания дуговой лампы, ксеноновая и ртутная / ксеноновая лампы, от 160 до 600 Вт 5 205 €

69911 Источник питания дуговой лампы, ксеноновая и ртутная / ксеноновая лампы, от 160 до 600 Вт

69920 Источник питания для ламп Arc, универсальный, от 350 до 1200 Вт € 6 021

69920 Источник питания для ламп Arc, универсальный, от 350 до 1200 Вт

69922 Источник питания для ламп Arc, универсальный, от 800 до 1800 Вт 7 074 €

69922 Источник питания для ламп Arc, универсальный, от 800 до 1800 Вт

Измерение мощности лампы

Мощность

Энергия и теплофизика

Измерение мощности лампы

Практическая деятельность для 14-16

Класс практический

Расчет энергии, передаваемой лампой за секунду.

Аппараты и материалы

Для каждой группы студентов ...

  • Блок питания, LV
  • Лампа 12В 6Вт
  • Патрон на цоколе
  • Амперметр (0-1 А), DC
  • Вольтметр постоянного тока (0-15 В)
  • Переменный резистор, опция

Примечания по охране труда и технике безопасности

Прочтите наше стандартное руководство по охране труда и технике безопасности

Мощность лампы выбрана таким образом, чтобы обеспечить приемлемые значения тока и напряжения.Подходит любая лампа, которая дает значения, аналогичные лампе (12 В 6 Вт). Помните, что при включении лампа потребляет ток, в несколько раз превышающий номинальный: источник питания должен обеспечивать его.

Процедура

  1. Подключите показанную цепь и снимите показания амперметра и вольтметра. Рассчитайте электрическую энергию, передаваемую каждую секунду.

Учебные заметки

  • Чтобы дать больше практики при расчетах мощности , в схему можно включить переменный резистор.Студенты снимают серию показаний и сравнивают их с яркостью лампы.
  • Таблицу можно обозначить, как показано:
    • Ток в амперах (заряд в кулонах в секунду)
    • Разница потенциалов в вольтах (энергия, передаваемая в джоулях каждым кулоном)
    • Мощность (= энергия, электрически передаваемая от источника питания в секунду, в джоулях в секунду или ваттах (мощность = VI )
  • Определение единиц измерения - это полезная проверка того, что происходит в схеме с точки зрения физики.
  • Расширение How Science Works: Студентов можно попросить разработать эксперимент, в котором они рассчитают эффективность энергии, передаваемой свету электрически. Обсуждение, вероятно, выявит сложность количественной оценки количества производимого света. Что также должно появиться, так это то, что количество излучаемого света может быть определено путем расчета энергии, запасенной термически. Возможный подход - поместить лампу в герметичную чашку из полистирола, наполненную воздухом (или даже водой), и измерить повышение температуры.
  • Удельная теплоемкость воздуха при постоянном давлении составляет около 1000 Дж / кг · C, а воды - 4200 Дж / кг · C

Этот эксперимент был проверен на безопасность в январе 2007 г.

Светодиод против натрия высокого давления / натрия низкого давления

Считывание за 15 минут

Вы когда-нибудь задумывались, что лучше: натриевые лампы высокого давления (и соответствующие натриевые лампы низкого давления) или светоизлучающие диоды (светодиоды)? Что ж, вот прямое сравнение этих двух с последующим подробным обсуждением каждой технологии по очереди.


Натрий высокого давления

Что такое натриевая лампа высокого давления?

Лампы на парах натрия высокого давления (HPS), аналогичные лампам LPS, представляют собой особый тип газоразрядных ламп (также известных как разрядные лампы высокой интенсивности, HID или дуговые лампы). Принципиальная разница между натриевыми лампами низкого и высокого давления заключается в рабочем давлении внутри лампы.Как видно из названия, натриевые лампы высокого давления работают при более высоком внутреннем давлении. Дуговая трубка сделана из оксида алюминия, а металлический натрий объединен с несколькими другими элементами, такими как ртуть, которая уравновешивает желтое свечение с некоторыми выбросами от белого до голубого.

Натрий низкого давления

Что такое натриевая лампа низкого давления?

Лампы на парах натрия низкого давления (LPS) представляют собой особый тип газоразрядных ламп (также известных как разрядные лампы высокой интенсивности, HID или дуговые лампы).Колба в основном содержит твердый металлический натрий внутри трубки из боросиликатного стекла, которая испаряется при включении лампы. Во время запуска (пока натрий все еще находится в твердой форме) лампа излучает тусклое красноватое / розовое свечение. После испарения металла выбросы приобретают характерный ярко-желтый цвет, характерный для натриевых ламп. Спектр видимого излучения LPS-света на самом деле очень близок (589 и 589,6 нм, практически монохроматический), в результате чего цвета освещенных объектов почти неразличимы.

Общие черты между лампами LPS и HPS:

Натриевые лампы низкого и высокого давления требуют зажигания, которое обычно обеспечивается импульсом напряжения или третьим электродом (дополнительной металлической частью) внутри колбы. Запуск относительно прост с небольшими лампами, но может потребоваться значительное напряжение с большими лампами. Для освещения на парах натрия обычно требуется период «прогрева», чтобы испарить внутренний газ в плазму. Кроме того, когда свет нагревается, для его работы требуется дополнительное напряжение, которое уравновешивается балластом (магнитное или электрическое устройство, предназначенное для обеспечения постоянного тока света). По мере старения ламп на парах натрия требуется все больше и больше напряжения для получения того же количества света, пока в конечном итоге напряжение не превысит фиксированное сопротивление, обеспечиваемое балластом, и свет погаснет (перестанет работать). Световые эффекты со временем становятся менее эффективными, потому что они должны использовать все больше и больше напряжения для обеспечения того же светового потока, что и свет. Тем не менее, фары HPS, в частности, поддерживают довольно хорошую светоотдачу (примерно 80%) при обычном окончании срока службы (24 000 часов работы).

Что такое Upside для натриевых ламп низкого (LPS) и высокого давления (HPS)?

Натриевые паровые светильники используются с середины 20-го века (в коммерческом производстве с 1930-х годов) и обычно представляют собой высокоэффективный способ освещения обширных территорий.Натриевые лампы работают в диапазоне, в котором человеческий глаз очень чувствителен, поэтому для достижения такого же светового эффекта требуется меньше энергии. По этой причине они очень эффективны. Кроме того, несмотря на длительный период прогрева (5-10 минут), натриевые лампы низкого давления немедленно повторно воспламеняются в случае отключения электроэнергии. Это особенно полезно для наружного освещения, где энергоэффективность имеет первостепенное значение (например, когда муниципалитеты освещают улицы или другие места общего пользования, такие как парковки.) Лампы LPS и HPS намного эффективнее и дольше служат, чем лампы накаливания, многие люминесцентные лампы и большинство газоразрядных ламп высокой интенсивности в целом. Лишь недавно, с появлением доступного и распространенного светодиодного освещения, их постоянно превосходят с точки зрения энергоэффективности и срока службы.

Каковы основные недостатки натриевых ламп низкого (LPS) и высокого давления (HPS)?

Из недостатков данного освещения можно выделить следующие:

  1. Натриевые лампы на парах имеют худшую цветопередачу на рынке. Лампы LPS, в частности, являются монохроматическими, что означает, что освещаемые ими объекты выглядят темно-черными, а не того цвета, который вы бы видели при дневном свете. Лампы HPS лучше, но по-прежнему превосходят практически все другие светильники на рынке.
  2. Натриевым лампам требуется кратковременный прогрев . Как только дуга зажигается, она плавится и испаряет соли металлов (натрия) внутри устройства. Свет не достигает полной мощности, пока соли полностью не испарятся в плазму (что иногда может занять до 10 минут).При первом зажигании (включении) свет будет красноватым / розовым, а по достижении нормальной рабочей температуры он перейдет в свой характерный желтый цвет.

Каковы Незначительные недостатки натриевых ламп низкого (LPS) и высокого давления (HPS)?

Среди незначительных недостатков натриевого освещения можно выделить следующие:

  1. Натриевые лампы высокого давления содержат небольшое количество токсичной ртути. Ртуть внутри ламп - опасный материал, который может стать проблемой при утилизации отходов в конце срока службы лампы. Разбитые лампы выделяют небольшое количество токсичной ртути в виде газа, а остальная часть содержится в самом стекле.
  2. Натриевые лампы всенаправленные. Всенаправленные фонари излучают свет на 360 градусов. Это большая неэффективность системы, потому что по крайней мере половина света должна отражаться и перенаправляться в желаемую освещаемую область.Необходимость отражения и перенаправления света означает, что выходная мощность для всенаправленных огней намного менее эффективна из-за потерь, чем для того же света, если бы он был направленным по своей природе. Это также означает, что в самом осветительном приборе требуется больше дополнительных деталей, чтобы отражать или фокусировать световой поток лампы (что увеличивает стоимость единицы).

Где обычно используются натриевые лампы низкого и высокого давления ?

Общие области применения натриевого освещения включают уличное освещение и парковки, а также освещение туннелей, где цветопередача не является серьезной проблемой. Он обычно используется на открытом воздухе в таких организациях, как школы, большие коммерческие здания, такие как больницы, или муниципалитеты, управляющие городским освещением с ограниченным бюджетом.

Светодиод:

Что такое светоизлучающий диод (светодиод)?

LED означает светодиод. Диод - это электрическое устройство или компонент с двумя электродами (анодом и катодом), через которые протекает электричество - обычно только в одном направлении (внутрь через анод и наружу через катод).Диоды обычно изготавливаются из полупроводниковых материалов, таких как кремний или селен - твердые вещества, которые проводят электричество в одних обстоятельствах и не проводят в других (например, при определенных напряжениях, уровнях тока или интенсивности света). Когда ток проходит через полупроводниковый материал, устройство излучает видимый свет. Это полная противоположность фотоэлементу (устройство, преобразующее видимый свет в электрический ток).

Если вас интересуют технические подробности работы светодиода, вы можете прочитать об этом здесь.

Что такое Major Upside to LED Lights?

У светодиодного освещения есть четыре основных преимущества:

  1. Светодиоды имеют чрезвычайно долгий срок службы по сравнению с любой другой осветительной техникой. Срок службы новых светодиодов составляет от 50 000 до 100 000 часов и более. Для сравнения, типичный срок службы люминесцентной лампы составляет в лучшем случае 10-25% (примерно 10 000 часов).
  2. Светодиоды
  3. чрезвычайно энергоэффективны по сравнению с любой другой коммерчески доступной осветительной техникой.Для этого есть несколько причин, включая тот факт, что они тратят очень мало энергии в виде инфракрасного излучения (сильно отличается от большинства обычных ламп, включая люминесцентные), и они излучают свет направленно (более 180 градусов по сравнению с 360 градусами, что означает гораздо меньше потерь из-за необходимости перенаправлять или отражать свет).
  4. Очень высокое качество света
  5. Очень низкие эксплуатационные расходы и хлопоты

Что такое Незначительные преимущества для светодиодных ламп?

Помимо основных преимуществ, светодиодные фонари предлагают еще несколько небольших преимуществ.К ним относятся следующие:

  1. Аксессуары: Светодиоды требуют гораздо меньшего количества дополнительных деталей.
  2. Цвет: Светодиоды могут быть разработаны для генерации всего спектра цветов видимого света без использования традиционных цветовых фильтров, необходимых для традиционных световых решений.
  3. Направленность: светодиоды имеют естественную направленность (по умолчанию они излучают свет на 180 градусов).
  4. Размер: Светодиоды могут быть намного меньше других фонарей.
  5. Прогрев: светодиоды имеют более быстрое переключение (без периода прогрева или охлаждения).

Что такое Downside to LED Lights?

Принимая во внимание преимущества, вы можете подумать, что светодиодные фонари - это простая задача. Хотя это становится все более актуальным, при выборе светодиода необходимо пойти на несколько компромиссов:

В частности, светодиодные фонари относительно дороги. Первоначальные затраты на проект светодиодного освещения обычно выше, чем у большинства альтернатив.Это, безусловно, самый большой недостаток, который необходимо учитывать. Тем не менее, цены на светодиоды стремительно снижаются, и, поскольку они продолжают массово применяться, цена будет продолжать падать. (Не сдавайтесь, если вам поступило дорогостоящее предложение по переходу на светодиоды. Наша служба оптимизации затрат может помочь.)

Где обычно используется светодиод ?

Первое практическое использование светодиодов было в печатных платах для компьютеров. С тех пор они постепенно расширили свои области применения, включив светофоры, световые указатели, а с недавних пор - внутреннее и внешнее освещение.Как и люминесцентные лампы, современные светодиодные лампы - прекрасное решение для спортзалов, складов, школ и коммерческих зданий. Они также могут быть адаптированы для больших общественных зон (которые требуют мощного и эффективного освещения на большой площади), дорожного освещения (которое дает значительные преимущества в цвете по сравнению с натриевыми лампами высокого и низкого давления) и парковок. Чтобы узнать больше об истории уличного освещения в Соединенных Штатах, читайте здесь.

Качественное сравнение светодиодов и LPS / HPS

В чем разница между натриевыми парами и светодиодными лампами?

Две разные технологии - это совершенно разные методы получения света.Лампы на парах натрия содержат металлы, которые испаряются в инертный газ внутри стеклянного корпуса, в то время как светодиоды являются твердотельной технологией. Обе технологии очень эффективны. Разница в том, что натриевые лампы были самой эффективной технологией 1970-х годов, а светодиоды - их эквивалентом в наши дни. Хотя натриевое освещение превосходит практически все другие технологии с точки зрения энергоэффективности (именно поэтому оно было выбрано для освещения улиц во многих городах), оно уступает светодиодам.И светодиоды, и лампы на парах натрия излучают электромагнитное излучение в небольшой части спектра видимого света, однако светодиоды тратят гораздо меньше энергии, производя отходящее тепло, и они также предоставляют пользователю невероятно лучший выбор вариантов с высоким индексом цветопередачи (таким образом устраняя необходимость в монохромный черный вид объектов, освещаемых лампами LPS и HPS).

Почему светодиоды вытеснят натриевые лампы с испарением?

Натриевые лампы имеют худшую цветопередачу среди ламп.Они излучают темно-желтое свечение, что обычно является светом очень низкого качества. Кроме того, с натриевыми лампами возникают серьезные проблемы с утилизацией отходов. В частности, известно, что они могут вызвать возгорание в случае, если лампа сломается и обнажится металлический натрий. Натрий может загореться даже в том случае, если лампа разбита о землю. По этой причине безопаснее всего разбить натриевые лампы под водой, а затем утилизировать разрушенную лампу. Наконец, лампы HPS и LPS являются монохроматическими, поэтому они могут испортить ваше цветовое зрение, если вы будете смотреть на них в течение длительного периода времени.

Возможно, что более важно, за последние несколько лет эффективность светодиодов превзошла даже эффективность ламп LPS и HPS, и повышение эффективности их работы идет гораздо более быстрыми темпами. Самым большим преимуществом светильников LPS и HPS является дешевая цена продажи, высокая энергоэффективность (низкие эксплуатационные расходы) и относительно долгий срок службы. LPS и HPS по-прежнему сохраняют эти преимущества перед большинством обычных ламп, но они проигрывают светодиодам по всем трем параметрам. В некоторых областях (например, по сроку службы) они значительно уступают светодиодам.Чрезвычайно низкие затраты на обслуживание и замену светодиодов на самом деле являются основным преимуществом затрат в долгосрочной перспективе. Срок службы светодиода может превышать 100 000 часов (более чем в четыре раза больше, чем у LPS или HPS). Необходимость покупать одну лампочку вместо трех или четырех с течением времени является важным аргументом в пользу светодиодов. Суть в том, что, утратив свое традиционное преимущество быть самой энергоэффективной лампой на рынке, есть очень мало причин использовать натриевую лампу, когда доступно светодиодное освещение.

Прочтите все сообщения о сравнении освещения!

Тема

Светодиодные примечания

Ноты для натрия при низком и высоком давлении

Победитель

Коррелированная цветовая температура (подробнее здесь)

Светодиоды

доступны в широком диапазоне цветовых температур, обычно от 2200K до 6000K (от «теплого» желтого до светлого или «холодного» синего).

Натриевые лампы

низкого и высокого давления известны своим теплым желтым светом (значения CCT около 2200K). Хотя натриевые лампы высокого давления излучают видимый свет в немного более широком спектре, чем натриевые лампы низкого давления, они все еще очень ограничены. Обратной стороной является то, что есть очень мало вариантов за пределами узкого диапазона, из которых можно выбирать. Другими словами, если вам не нужен теплый темно-желтый свет, вам придется использовать что-то помимо натрия низкого или высокого давления, чтобы добиться этого.

светодиод

CRI (подробнее здесь)

Цветовой индекс

для светодиодов сильно зависит от конкретного освещения. Тем не менее, доступен очень широкий спектр значений CRI, как правило, от 65 до 95.

Натриевые лампы низкого давления

известны своими наихудшими значениями CRI на рынке. Обычно они составляют около 25 баллов по шкале от 100, где 100 - наилучшее возможное значение. Лампы LPS излучают монохроматический желтый свет, который очень мешает цветовому зрению в ночное время.Цветопередача натриевых ламп высокого давления немного улучшена (лампы HPS излучают свет от желтого до белого), но все равно намного хуже, чем у других типов ламп.

светодиод

Цикл (включение / выключение)

Светодиоды

- идеальный свет для преднамеренного включения и выключения, потому что они реагируют довольно мгновенно (нет периода нагрева или охлаждения). Они излучают ровный свет без мерцания.

Натриевые лампы высокого давления могут мигать и / или периодически включаться и выключаться по мере того, как лампа достигает конца своего срока службы.Натриевые лампы низкого давления не будут циклически повторяться по истечении срока службы, а просто не смогут зажигать (включиться) и / или останутся в фазе прогрева, на что указывает тусклое свечение от красноватого до розового.

Натриевые лампы низкого и высокого давления имеют небольшую задержку при включении, потому что их необходимо зажечь, прежде чем они перейдут в устойчивый режим. Проблемы со стартером и / или неправильное соответствие стартера и лампы HPS могут вызвать циклическую работу, даже если в остальном стартер работает правильно, поскольку лампа постоянно пытается зажечь себя.

светодиод

Затемнение

Светодиоды

очень легко затемнить, и доступны варианты использования от 100% до 0,5%. Регулировка яркости светодиода осуществляется путем уменьшения прямого тока или модуляции длительности импульса.

Освещение

HID можно приглушить вручную с помощью различных электрических или магнитных балластов, но этот процесс изменяет входное напряжение на свет и, следовательно, может изменить характеристики света.В некоторых случаях (особенно со старыми лампами HID) затемнение может привести к преждевременному истощению света. Непрерывное затемнение обычно изменяет световой поток от 100% до 30% для натриевых ламп высокого давления.

светодиод

Направленность

Светодиоды

излучают свет на 180 градусов. Как правило, это преимущество, потому что свет обычно желателен в целевой области (а не во всех 360 градусах вокруг лампы). Вы можете узнать больше о влиянии направленного освещения, узнав об измерении, называемом «полезные люмены» или «эффективность системы».”

Все газоразрядные лампы высокой интенсивности (например, HPS и LPS) излучают свет во всех направлениях. Это означает, что они излучают свет на 360 градусов, для чего требуются корпуса приспособлений или отражатели, чтобы направить большую часть излучения в желаемую целевую область.

светодиод

Эффективность

Светодиоды

очень эффективны по сравнению со всеми типами освещения на рынке. Типичная эффективность источника составляет от 37 до 120 люмен / ватт.Однако светодиоды действительно сияют в эффективности их системы (количество света, которое фактически достигает целевой области после учета всех потерь). Большинство значений эффективности светодиодной системы превышают 50 люмен / ватт.

Натриевые лампы

низкого и высокого давления - единственный источник света, эффективность источника которого сопоставима со светодиодами (значения колеблются от 50 до 160 люмен / ватт для LPS и немного меньше для HPS). Во многих случаях они проигрывают светодиодам, потому что эффективность их системы часто намного ниже из-за потерь, связанных с ненаправленным световым потоком и необходимостью перенаправления его в желаемую область.

Падение эффективности

Эффективность светодиода

падает с увеличением тока. Тепловая мощность также увеличивается с дополнительным током, что сокращает срок службы устройства. Общее падение производительности с течением времени относительно невелико, около 80% выходного сигнала является нормальным ближе к концу срока службы.

Натриевые лампы высокого давления

довольно хорошо сохраняют свою люминесценцию, 90% из которых остаются доступными в середине срока их службы (около 12 000 часов). Лампы HPS обычно излучают 80% от своей первоначальной номинальной мощности в конце срока службы (около 24 000 часов).

Жизнеспособное излучение света

Светодиоды

излучают очень узкий спектр видимого света без потерь из-за несоответствующих типов излучения (ИК, УФ) или тепла, связанных с обычным освещением, что означает, что большая часть энергии, потребляемой источником света, преобразуется непосредственно в видимый свет.

Натриевые лампы низкого и высокого давления излучают очень узкий спектр света (особенно лампы LPS).По этой причине лампы LPS действительно желательны, поскольку они минимизируют электромагнитные помехи вблизи объектов, проводящих астрономические наблюдения.

светодиод

Инфракрасный

Нет

Нет

Ультрафиолет

Нет

Нет

Тепловыделение

Светодиоды

излучают очень мало тепла. Единственный реальный потенциальный недостаток этого - использование светодиода для наружного освещения в зимних условиях. Снег, падающий на традиционные фонари, такие как HID, тает при контакте с источником света. Обычно это преодолевается с помощью светодиодов, закрывая свет козырьком или направляя свет вниз к земле.

Натриевые лампы низкого и высокого давления излучают тепло, равное

поглощается балластом и / или теряется в окружающей среде. Примерно 15% выбросов теряется из-за рассеивания энергии и тепловых потерь.В некоторых случаях тепловыделение может быть полезным, однако, как правило, выделять тепло - это плохо, поскольку это означает неэффективность использования энергии. Конечная цель устройства - излучать свет, а не тепло.

светодиод

Характеристики отказа

Светодиоды

выходят из строя, постепенно тускнея с течением времени. Поскольку светодиодные лампы обычно работают с несколькими излучателями света в одном светильнике, потеря одного или двух диодов не означает отказ всего светильника. .

Натриевые лампы низкого и высокого давления могут выйти из строя по разным причинам. Как правило, они демонстрируют явление окончания срока службы, известное как циклическое переключение, когда лампа включается и выключается без участия человека, прежде чем в конечном итоге полностью выйти из строя.

светодиод

Ножные свечи (подробнее здесь)

Футовая свеча - это мера, которая описывает количество света, достигающего определенной площади поверхности, в отличие от общего количества света, исходящего от источника (световой поток).Светодиоды очень эффективны по сравнению со всеми типами освещения на рынке. Типичная эффективность источника составляет от 37 до 120 люмен / ватт. Однако светодиоды действительно сияют в эффективности их системы (количество света, которое фактически достигает целевой области после учета всех потерь). Большинство значений эффективности светодиодной системы превышают 50 люмен / ватт.

Футовая свеча - это мера, которая описывает количество света, достигающего определенной площади поверхности, в отличие от общего количества света, исходящего от источника (световой поток).HID очень эффективны по сравнению с CFL и лампами накаливания (эффективность источника 120 люмен / ватт). Они проигрывают светодиодам в основном из-за того, что эффективность их системы намного ниже (<30 люмен / ватт) из-за всех потерь, связанных с всенаправленным световым потоком и необходимостью перенаправления его в желаемую область. Безусловно, наиболее эффективным вариантом HID является натриевая лампа низкого давления, эффективность источника которой может составлять от 60 до 190 люмен / ватт.

Foot Candle Рейтинги очень зависят от приложения и различаются от случая к случаю, поэтому трудно сказать, будут ли LPS / HPS или светодиоды работать лучше, не учитывая специфики конкретной ситуации.

Срок службы

Светодиоды

служат дольше, чем любые имеющиеся на рынке источники света. Срок службы варьируется, но типичные значения колеблются от 25 000 до 200 000 часов и более, прежде чем лампа или приспособление потребуют замены.

Натриевые лампы высокого давления

также обладают отличным сроком службы (хотя и не так хороши, как светодиодные), поэтому они традиционно используются для наружного уличного освещения в муниципалитетах, где энергоэффективность стоит на первом месте.Типичный срок службы лампы HPS составляет около 24 000 часов. По данным American Electric Lighting, «лампы HPS по-прежнему генерируют 90% своей первоначальной светоотдачи в середине своего срока службы. Сохранение просвета в конце срока службы по-прежнему на высоте около 80% ». Светильники LPS служат немного меньше времени (как правило, они не работают около 18 000 часов).

светодиод

Срок службы

Светодиодное освещение

имеет относительно высокие начальные затраты и низкие эксплуатационные расходы.Технология окупается со временем (срок окупаемости) инвестору. Основная окупаемость достигается в первую очередь за счет снижения затрат на техническое обслуживание с течением времени (в зависимости от затрат на рабочую силу) и, во вторую очередь, за счет повышения энергоэффективности (в зависимости от затрат на электроэнергию).

Натриевые лампы

низкого и высокого давления очень дешевы в приобретении и довольно дешевы в обслуживании. Тем не менее, хотя лампы LPS и HPS имеют долгий срок службы по сравнению с большинством конкурентов, они все же отстают от светодиодов.Светильники LPS или HPS по-прежнему, вероятно, придется покупать несколько раз, а связанные с этим затраты на рабочую силу необходимо будет оплатить, чтобы достичь эквивалентного срока службы одного светодиодного светильника.

светодиод

Расходы на обслуживание

LED практически не требует затрат на техническое обслуживание, а частота замены лампочек на сегодняшний день является лучшей на рынке.

Натриевые лампы

низкого и высокого давления долговечны, но все равно потребуют замены несколько раз в дополнение к затратам на рабочую силу, чтобы контролировать и заменять устаревшие или просроченные компоненты в течение срока службы одного светодиода.

светодиод

Первоначальные затраты

Стоимость светодиодных ламп

высока, но варьируется в зависимости от технических характеристик. Типичный светодиодный светильник мощностью 100 Вт стоит от 10 до 20 долларов.

Цена

на натрий низкого и высокого давления зависит от типа светильника. Как правило, они дешевы по сравнению со светодиодами (5-10 долларов за лампу LPS или HPS, эквивалентную 100 Вт лампе накаливания).

Натрий низкого и высокого давления

Ударопрочность

Светодиоды

- это твердотельные лампы (SSL), которые трудно повредить физическими ударами.

Натриевые лампы низкого и высокого давления хрупки по сравнению со светодиодами. Особенно это касается лампочек в линейных трубках. Как и большинство устаревших ламп, лампы HPS и LPS работают с использованием стеклянной колбы.

светодиод

Размер

Светодиоды

могут быть очень маленькими (в некоторых случаях менее 2 мм), и их можно масштабировать до гораздо большего размера. В целом, это делает области применения светодиодов чрезвычайно разнообразными.

Натриевые лампы низкого и высокого давления

бывают всех форм и размеров, но обычно используются для наружных применений, где размер не является важным фактором. Даже в этом случае они обычно не производятся ниже примерно сантиметра в ширину, и поэтому они не идут ни в какое сравнение с небольшим размером и прочной конструкцией твердотельных ламп, таких как светодиоды.

светодиод

Температурный допуск

Холодостойкость

минус 40 градусов по Цельсию (и включатся мгновенно).

-40 градусов Цельсия.

светодиод

Термостойкость

100 градусов Цельсия. Светодиоды подходят для всех нормальных рабочих температур как в помещении, так и на улице. Однако они демонстрируют снижение производительности при значительно высоких температурах и требуют значительного теплоотвода, особенно в непосредственной близости от других чувствительных компонентов.

Не удалось найти никаких объективных данных о работе люминесцентных ламп в условиях высоких температур.Если у вас есть информация, свяжитесь с нами.

Время прогрева

Светодиоды

практически не имеют времени на прогрев. Они почти мгновенно достигают максимальной яркости.

Натриевые лампы низкого и высокого давления требуют времени прогрева, которое зависит от освещения. Нагревание лампы LPS или HPS до нормальной рабочей температуры может занять до 10 минут.

светодиод

Гарантия

Часто от 5 до 10 лет.

Обычно 1-4 года.

светодиод

Сколько энергии потребляют мои лампочки?

Есть ли у вас дурная привычка оставлять свет включенным в пустых комнатах? Вы когда-нибудь задумывались, сколько это вам стоит? Ответ может во многом зависеть от того, какие лампочки вы используете.

Хотя лампы накаливания были стандартом на протяжении десятилетий, в последние годы в технологии освещения произошел значительный прогресс.Сначала появились лампы CFL - закрученные, похожие на рожки мороженого, а через несколько лет последовали светодиодные лампы, которые многие люди модернизируют до сегодняшнего дня. Оба типа ламп были дорогими, когда они впервые появились на рынке, но цены снизились настолько, что теперь они являются лучшими по общей стоимости, несмотря на то, что они дороже, чем лампы накаливания.

Этому есть две причины: энергоэффективность и более длительный срок службы лампы. Если вы привыкли использовать лампы накаливания мощностью 60 Вт, вы можете поддерживать такой же уровень освещенности с помощью ламп CFL, потребляющих от 13 до 20 Вт, или светодиодных ламп, потребляющих от 6 до 12 Вт.Установка переключателя может уменьшить часть вашего счета за электричество более чем на 80 процентов.

Эти лампы будут заменяться намного реже. Обычная лампа накаливания будет светиться около 1000 часов, но КЛЛ служат около 10000 часов, а светодиоды могут оставаться там 25000 часов и более.

Сколько энергии потребляет лампочка в час?

Что касается расчетов энергии, это несложно. Чтобы узнать, сколько энергии потребляет электрическая лампочка и сколько это будет вам стоить, вся необходимая информация будет напечатана прямо на ваших лампочках и в счете за электричество.Сначала проверьте мощность вашей лампочки, у которой на конце стоит буква W. Это может быть напечатано на пластике или штамповано на металле. Затем проверьте тариф за киловатт-час (кВтч) в вашем последнем счете за электричество. Это ставка, которую вы платите за каждый киловатт-час электроэнергии.

Разделите мощность лампы на 1000, чтобы преобразовать ее в киловатты. Затем умножьте количество киловатт лампы на вашу мощность в киловатт-часах, чтобы узнать, сколько лампа будет стоить вам в час.

Предположим, что ваш тариф за кВт · ч составляет 12 центов, и у вас есть лампа накаливания на 60 ватт.Вы хотите рассчитать потребление энергии 60-ваттной лампочкой и ее стоимость в час.

  • 60 Вт умножить на один час - это 60 ватт-часов энергии. Разделите на 1000, чтобы получить ,06 кВт · ч .
  • 0,06 кВтч, умноженное на 0,12 цента, получится 0,0072 цента .

Итак, сколько стоит запустить 60-ваттную лампочку в течение 1 часа? По этой ставке чуть больше 7/10 пенни. Это может показаться не таким уж большим, но помните, что в течение часа светится всего одна лампочка. К концу дня дом, залитый светом, может увеличиться.

Но что, если бы у вас также была эквивалентная светодиодная лампа, которая потребляет всего 12 Вт? 12, деленное на 1000, составляет 0,012, а 0,012, умноженное на 0,12, дает 0,00144. При вашем уровне энергии в 12 центов вы можете использовать эту 60-ваттную лампу накаливания примерно 140 часов, прежде чем она будет стоить вам доллар, но этот же доллар может поддерживать 12-ваттную светодиодную лампу в горении почти 700 часов.

Мощность ламп

в сравнении с люменами

Когда на рынке преобладали лампы накаливания, покупатели обращали внимание на мощность, чтобы определить яркость лампы.Чем выше мощность, тем ярче лампа. Это все еще верно для современных лампочек, но соотношение между мощностью и яркостью для энергоэффективных ламп сильно отличается. И чтобы помочь потребителям убедиться, что они покупают те лампы, которые им нужны, производители теперь уделяют особое внимание маркировке количества люменов своей продукции.

В отличие от ватт, которые измеряют энергию, люмены измеряют свет. Лампа накаливания мощностью 60 Вт излучает около 800 люмен света, столько же, сколько КЛЛ мощностью 15 Вт или светодиод 8 Вт.Если вы планируете приобретать энергоэффективные лампы накаливания, полезно ознакомиться с люменами, эквивалентными мощности ламп накаливания, просмотрев таблицу преобразования. А при покупках обращайте внимание на количество люменов, которое на лампах и упаковке сокращено как «лм».

По-прежнему рекомендуется выключать свет, когда вы выходите из комнаты. Но если вы все еще используете старомодные лампы накаливания, самое важное, что вы можете сделать, чтобы сократить свой бюджет на освещение, - это вложиться в долговечные энергоэффективные лампы.Они сами за себя заплатят.

Электроэнергия светодиодной лампы

Светодиод

или светодиодная лампа - это хороший энергоэффективный вариант для освещения, часто превосходящий лампы CFL по энергоэффективности и долговечности при той же цене. Типичная дешевая светодиодная лампа (60 ватт, эквивалентная лампе накаливания) рекламируется как обеспечивающая 800 люмен, срок службы до 10 000 часов при мощности 10 Вт.

Нажмите кнопку «Рассчитать», чтобы узнать стоимость электроэнергии для одной светодиодной лампы, работающей на 10 Вт за 5 часов в день по цене 0 долларов США.10 на кВт · ч, при необходимости вы также можете изменить поля ввода.

Используемых часов в день: Введите, сколько часов устройство используется в среднем в день, если потребление энергии ниже 1 часа в день, введите десятичное число. (Например: 30 минут в день - 0,5)

Потребляемая мощность (Вт): Введите среднее энергопотребление устройства в ваттах.

Цена (кВтч): Введите стоимость, которую вы платите в среднем за киловатт-час, наши счетчики используют значение по умолчанию 0.10 или 10 центов. Чтобы узнать точную цену, проверьте свой счет за электричество или взгляните на Глобальные цены на электроэнергию.

Сравнение светодиодных, КЛЛ и ламп накаливания:

Стоимость лампочки 000 часов за $
LED CFL Лампа накаливания
Срок службы в часах 10,000 9000 1,000
Вт (эквивалент 100004 $ 2.50 $ 2,40 $ 1,25
Суточная стоимость * $ 0,005 $ 0,007 $ 0,03
Годовая стоимость * $ 1,83 $ 50 $ 70 $ 300
Лампы, необходимые на 50 тыс. Часов 5 5,5 50
Общая стоимость 50 тыс. Часов с ценой на лампу 62 доллара.50 83,20 долл. США 362,50 долл. США

* Предполагается, что 5 часов в день по цене 0,10 долл. США за кВтч.

Светодиодное освещение

стало очень распространенным явлением в последние несколько лет. В сочетании с государственными программами по сокращению потребления энергии в некоторых регионах, светодиодные лампы можно было приобрести по очень низкой цене со специальными скидками. Однако со снижением цен также наблюдается контроль качества и снижение долговечности.

С финансовой точки зрения, возможно, не стоит тратить силы на покупку дорогих светодиодных лампочек со значительно более высоким показателем долговечности, но в то же время они могут быть более экологичными.Выбор остается за вами, рекомендуем ознакомиться с отзывами и попробовать светодиодные лампочки самостоятельно. Общее светодиодное освещение - отличный вариант для экономии энергии и намного превосходит старые лампы накаливания.

Электроэнергия лампы накаливания

Лампа накаливания, также известная как лампа накаливания, представляет собой электрический свет с проволочной нитью, которая дает свет при прохождении через нее тока. Лампы накаливания дешево производить, но они очень неэффективны, поскольку они преобразуют в свет только 5% энергии.

Нажмите «Рассчитать», чтобы узнать стоимость электроэнергии для одной лампы накаливания, работающей на 60 Вт в течение 5 часов в день по 0,10 доллара США за кВтч. Помните, что вы можете редактировать числа в калькуляторе.

Используемых часов в день: Введите, сколько часов устройство используется в среднем в день, если потребление энергии ниже 1 часа в день, введите десятичное число. (Например: 30 минут в день - 0,5)

Потребляемая мощность (Вт): Введите среднее энергопотребление устройства в ваттах.

Цена (кВтч): Введите стоимость, которую вы платите в среднем за киловатт-час, наши caculators используют значение по умолчанию 0,10 или 10 центов. Чтобы узнать точную цену, проверьте свой счет за электричество или взгляните на Глобальные цены на электроэнергию.

Сравнение светодиодных, КЛЛ и ламп накаливания:

Стоимость лампочки 000 часов за $
LED CFL Лампа накаливания
Срок службы в часах 10,000 9000 1,000
Вт (эквивалент 100004 $ 2. 50 $ 2,40 $ 1,25
Суточная стоимость * $ 0,005 $ 0,007 $ 0,03
Годовая стоимость * $ 1,83 $ 50 $ 70 $ 300
Лампы, необходимые на 50 тыс. Часов 5 5,5 50
Общая стоимость 50 тыс. Часов с ценой на лампу 62 доллара.50 83,20 долл. США 362,50 долл. США

* Предполагается, что 5 часов в день по цене 0,10 долл. США за кВтч.

Лампы накаливания больше определенной мощности сняты с продажи во многих регионах, поскольку они не очень энергоэффективны. Если вы все еще используете лампы накаливания, настоятельно рекомендуется переключиться на светодиодное или CFL-освещение, чтобы сэкономить энергию и увеличить срок службы ваших лампочек.

Выходная мощность измерительной лампы

ВАЖНАЯ ИНФОРМАЦИЯ: ПОЖАЛУЙСТА, ОБНОВИТЕ СВОЙ БРАУЗЕР, ЕСЛИ ВЫ НЕ ВИДЕТЕ ЛЮБЫЕ ИЗОБРАЖЕНИЯ / СКРИНШОТЫ НА СТРАНИЦЕ.

1. Сохраните на свой компьютер файл калибровки, прилагаемый к откалиброванному спектрометру.

2. Подключите спектрометр к компьютеру.

3. Запустите программу OceanView и выберите опцию «Мастер приложения спектроскопии» на экране приветствия или откройте мастер приложения спектроскопии, щелкнув значок OceanView в верхнем левом углу окна программы.

4. Выберите Мастер фотометрии, фотонов, мощности и энергетической спектроскопии.

5. Выбрать | Новая обработка абсолютной освещенности | и нажмите Далее.

6. При включенном источнике света и освещении собирающей оптики спектрометра настройте параметры сбора данных:

а. Время интегрирования: Время интегрирования - это период времени, в течение которого спектрометр собирает фотоны. Мы обнаружили, что наилучшие измерения выполняются, когда интенсивность сигнала составляет от 80% до 90% от его полного диапазона интенсивности (что обозначено горизонтальной линией на графике на шаге мастера установки параметров сбора данных). Будьте осторожны, чтобы ни один пиксель не стал насыщенным, так как насыщенные пиксели не предоставят полезные данные. Увеличьте время интеграции, чтобы увеличить сигнал, и уменьшите время интеграции, если вы насыщаете спектрометр, как видно по спектру с плоской вершиной при максимальной интенсивности для вашего спектрометра.

г. Сканирование в среднее значение: Эта функция определяет количество дискретных спектральных захватов, которые драйвер устройства накапливает перед тем, как OceanView отобразит спектр.Чем выше значение, тем лучше отношение сигнал / шум (S: N). S: N улучшится на квадратный корень из среднего числа сканирований. Обратите внимание, что общее время измерения - это время интегрирования, умноженное на количество средних значений. Например, использование времени интегрирования 100 мсек с 10 усредненными значениями даст общее время измерения 1000 мсек, пока ваш спектр не отобразится в программном обеспечении.

г. Ширина товарного вагона: Используйте это, чтобы установить ширину сглаживания товарного вагона, которая представляет собой метод усреднения по спектральным данным. Этот метод усредняет группу смежных элементов детектора. Например, значение 5 усредняет каждую точку данных с 5 точками слева и 5 точками справа. S: N улучшится на квадратный корень из значения ширины товарного вагона. Чем выше значение, тем лучше отношение сигнал / шум (S: N). Обратите внимание, что если это значение установлено слишком высоким, вы можете сгладить важные спектральные характеристики, поэтому тщательно выбирайте значение.

г. Electric Dark: Эта функция должна быть включена по умолчанию, если она доступна для вашего спектрометра.

e. Коррекция нелинейности: Включите, если доступно для вашего спектрометра.

7. Нажмите «Далее», чтобы перейти к следующему шагу мастера. Выбрать | Получить калибровку энергетической освещенности из файла | и нажмите Далее.

8. Сохраните спектр фона, заблокировав свет, попадающий в вашу коллекционную оптику, и нажав на лампочку, затем выберите Далее. На этом этапе важно не выключать должным образом нагретый источник света, так как это может повлиять на устойчивость лампы.

9. Перейдите к файлу калибровки * OOIIrrad.cal, поставляемому с радиометрически откалиброванным спектрометром, и загрузите его, затем щелкните Далее.

10. В этом примере мы выберем опцию мощности - Integrated Intensities.

11. Выберите диапазон длин волн и метод интегрирования, затем нажмите Готово. Диапазон длин волн, установленный на этом шаге, будет определять диапазон длин волн, в котором рассчитывается ваша выходная мощность.Например, чтобы рассчитать выходную мощность только в диапазоне UVC, вы должны интегрировать от 200 до 280 нм (в зависимости от того, как вы определяете диапазон длин волн UVC).

12. После того, как вы завершите работу с мастером, откроется график абсолютной освещенности вместе с таблицей, показывающей все различные значения фотометрии, выводимые OceanView для диапазона длин волн, указанного на этапе «Параметры интеграции» мастера.

13. Если интересующее значение мощности не включено в таблицу или если вы хотите, чтобы одно из этих значений мощности отображалось само по себе в отдельном окне, вам необходимо настроить схему абсолютной освещенности.Когда вы откроете схему, вы увидите узлы для базовой обработки абсолютной освещенности, созданные мастером.

14. Чтобы выбрать только одно значение из таблицы значений мощности для отображения в отдельном окне, щелкните правой кнопкой мыши пустое место на схеме, чтобы открыть меню доступных узлов.

Перейти к расширенной математике -> Фильтрация -> Селектор

15. CTRL + ЩЕЛЧОК и перетащите стрелку от узла Photometry к узлу Selector

16. Дважды щелкните узел «Селектор» и выберите значение, которое вы хотите отобразить или изменить для расчета другой единицы мощности. В этом примере выбрано значение uWatt / cm 2 . Чтобы отобразить это значение в отдельном окне, перейдите к шагу 21. Чтобы преобразовать значение мощности в другие единицы (Вт / см 2 в примере ниже), перейдите к шагу 17.

17. У вас есть несколько доступных опций для преобразования выбранной единицы мощности в другую (например, изменение с uWatt / cm 2 на Watt / cm 2 ).Чтобы добавить в схему вычисления, необходимые для преобразования единиц измерения, щелкните правой кнопкой мыши пустое место на схеме и перейдите по адресу:

Основы математики -> Разделить

18. В этом примере мы используем узел Divide для преобразования единиц мощности из uWatt / cm 2 в Watt / cm 2 . Обратите внимание, что многие другие узлы доступны в меню Basic Math (доступ к которому можно получить, щелкнув правой кнопкой мыши пустое место на схеме), чтобы вы могли преобразовать стандартные единицы, выводимые OceanView, в представляющие интерес единицы мощности. Подключите узел Divide к узлу Selector, нажав CTRL + CLICK и перетащив стрелку из узла Selector в узел Divide.

19. Узел «Константа» используется для преобразования значения мощности в любой требуемый коэффициент. Щелкните правой кнопкой мыши пустое место на схеме и добавьте узел Constant.

Константа

-> Выбрать константу

20. Дважды щелкните узел «Константа» и введите значение, необходимое для преобразования блока питания, затем нажмите «Применить».В этом примере, преобразовывая из uWatt / cm 2 в Watt / cm 2 , мы использовали значение 1000000 для преобразования. Подключите узел Constant к узлу Divide, нажав CTRL + CLICK и перетащив стрелку с узла Constant на узел Divide.

21. Чтобы отобразить желаемый блок питания в отдельном окне, добавьте узел скалярного представления к узлу «Разделение», щелкнув правой кнопкой мыши пустую область на схеме и выбрав:

Просмотры -> Добавить скалярное представление

22. Вы можете переименовать узел Скалярного представления, щелкнув правой кнопкой мыши узел Скалярного представления.

23. Вы также можете добавить узел "Метка единицы" к узлу "Разделить", чтобы пометить данные в окне Скалярного просмотра. Щелкните правой кнопкой мыши пустую область на схеме и перейдите к:

Константа

-> Метки единиц -> Подключите узел Метка единицы к узлу Разделить -> Дважды щелкните узел метки единицы и укажите метку для данных, отображаемых в Скалярном представлении.

24. Не забудьте сохранить эту схему как проект, чтобы ее можно было быстро перезагрузить при следующем открытии OceanView. Чтобы сохранить эту схему, щелкните значок дискеты и сохраните проект на свой компьютер.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
