ОКП 36 8913
Механизм управления хлопушкой (боковой) МУ-2 с электроприводом предназначен для открывания крышек хлопушки с условным проходом Dу 400, 500, 600 мм и фиксации их в открытом положении в вертикальных цилиндрических резервуарах для нефтепродуктов нефтебаз и АЗС.
Механизм управления монтируется на боковой стенке резервуара над приемораздаточным патрубком и хлопушкой.
По устойчивости к воздействию климатических факторов внешней среды механизм управления хлопушкой изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.
Пример обозначения при заказе:
МУ-2 У1 ТУ 3689-062-10524112-2003, где
У1 — климатическое исполнение.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.
Пожалуйста, обратите внимание, в комплекте с Механизмом управления хлопушкой МУ-1 предлагаем приобрести Хлопушку ХП, а также патрубок ППР необходимого диаметра.
Патрубки приемо-раздаточные ППР
Хлопушка ХП
Кроме того, ООО ПО ВЗРК производит оперативный и качественный монтаж всего спектра резервуарного оборудования.
| Технические характеристики | ||
|
Наименование параметров |
МУ-2 |
|
|
Диапазон условного прохода хлопушек DN |
400-600 |
|
|
Габаритные размеры, мм, не более: |
длина L |
1676 |
|
ширина B |
385 |
|
|
высота H |
570 |
|
|
Масса, кг, не более |
108 |
|
|
Мощность электродвигателя привода, кВт |
0,090 |
|
Полезная информация на тему: «Потери нефти и нефтепродуктов, классификация потерь».
СФЕРЫ ПРИМЕНЕНИЯ РЕЗЕРВУАРОВ И РЕЗЕРВУАРНОГО ОБОРУДОВАНИЯ:
Нефтегазовая промышленность
Водоподготовка и водоснабжение
Нефтехимическая промышленность
Пожарные станции
Битумное хозяйство
Сельско-хозяйственная промышленность
Пищевая промышленность
Железная дорога
Электроэнергетика
Горнодобывающая промышленность
Химическая промышленность
Легкая промышленность
Тяжелая промышленность
Цветная и черная металлургия
Машиностроение
Металлообрабатывающая промышленность
Строительная промышленность
Целлюлозно-бумажная промышленность
Мукомольно-крупяная и комбикормовая промышленность
Лесная и деревообрабатывающая промышленность
Аэропорты
РАСКРЫТЬ ВЕСЬ СПИСОК
ПОЛЕЗНАЯ ИНФОРМАЦИЯ
Благодарственные письма и награды
Наши друзья и партнеры
Наши объекты
Галерея «Производство»
Галерея «Монтаж»
Вы можете воспользоваться собранной для вас
полезной информацией, опросными листами и
нормативными документами.
Опросные листыЭнциклопедия резервуаростроения
Наш специалист ответит на все возникшие вопросы и поможет с подбором изделия по вашим параметрам.
Мы собрали и структурировали для вас более 100 полезных материалов!
ОБРАТНАЯ СВЯЗЬ
Поделитесь мнением о нашей работе или задайте нам любой
интересующий вас вопрос в поле «комментарий».
да
БЫСТРАЯ КОНСУЛЬТАЦИЯ
Наш специалист ответит на все возникшие вопросы и поможет с подбором изделия по вашим параметрам.
+7 (495) 825-44-52 Москва и МО +7 (8442) 25-44-52Регионы
Контакты
НОВОСТИ
Обновление технопарка ООО ПО ВЗРК для цеха в городе Волжском
Предлагаем Вам ознакомиться с возможностями нашего производства: в цех города Волжского установлено современное оборудов.
..
Читать далее …
С днём победы!
С Днём Победы! Пусть мужество и героизм этого великого праздника никогда и никем не забываются. Пусть дух победы воодуше…
Читать далее …
Два резервуара объемом по 4900 кубических метров были построены и отгружены в город Салават
Для хранения гудрона в городе Салават Башкирской республики разработаны проекты марок КМ и КМД, изготовлены и…
Читать далее …
К ДРУГИМ НОВОСТЯМ
152-мм одноорудийная береговая щитовая артиллерийская установка МУ-2. СССР
В марте 1939 года АНИМИ разработал тактико-техническое задание на проектирование новой 152-мм открытой палубной и береговой артиллерийской установки (позднее получившей обозначение МУ-2), которая относилась к классу сверхдальних морских орудий среднего калибра. В соответствии с техническим заданием предполагалось, что новая установка будет иметь ствол и баллистические данные 152-мм пушки Б-38, уже использовавшейся в артиллерийских установках МК-5 крейсеров проекта 68, а также станок штыревого типа с коробчатым щитом.
Приказом Наркома ВМФ от 21 сентября 1939 года проектирование 152-мм установки с качающейся частью Б-38 было возложено на Артиллерийское Особое техническое бюро (АОТБ) НКВД СССР (с 1942 года – ОКБ-172 НКВД СССР). Артиллерийские установки МУ-2 были выполнены в двух вариантах: корабельном и береговом, причем второй вариант предусматривал размещение орудия на стационарных, заранее подготовленных позициях.
Ствол установки МУ-2 состоял из лейнера, моноблока, втулки затвора и казенника. Затвор поршневой, двухступенчатый, двухтактного действия, открывался вправо. Привод затвора только ручной. Досылка снаряда и полузарядов производилась вручную. Время досылки снаряда составляло около 2 секунд и заряда также около 2 секунд. Противооткатные устройства орудия состояли из двух гидравлических тормозов, смонтированных в нижней части люльки и пневматического накатника, установленного сверху на казеннике пушки. Люлька представляла собой стальную отливку в виде открытой с обоих концов трубы с муфтами внизу для монтажа цилиндров тормозов отката.
С правой стороны люльки на задней муфте крепился сектор вертикального наведения, а на переднем конце люльки – качающийся щит. Наведение установки МУ-2 на цель осуществлялось как с помощью центральной, так и прицельной наводки, при этом установка оснащалась прицелами Б-13-1 и ЛБ-13-1 и прибором управления стрельбой «Москва». Заряжание производились только вручную. Все приводы подачи боеприпасов также были только ручными. Для стрельбы из 152-мм артиллерийской установки МУ-2 использовались выстрелы раздельного заряжания со снарядами: бронебойными; полубронебойными; осколочно-фугасными; осветительными парашютными, а также дистанционные гранаты. Масса снаряда составляла 55 кг. Уже в марте 1940 года Артуправление Наркомата ВМФ заключило с АОТБ договор на разработку техпроекта и сразу же Ленинградскому заводу «Большевик» была заказана головная партия из 20-ти установок МУ-2. Первая батарея из шести береговых артиллерийских установок МУ-2 была и представлена на полигонные испытания на НИАП 26 июня 1941 года, которые прошли с 4 по 11 июля того же года.
А в сентябре там же прошла испытания и 152-мм система МУ-2, смонтированная на железнодорожном транспортере Б-64. Перевод системы из одного варианта в другой (т.е. из морской артиллерийской установки в береговую установку) допускался без существенных переделок путем использования фундаментального кольца и анкерных болтов. Изготовленные в 1940–1941 годах артиллерийские установки МУ-2 приняли активное участие в годы Великой Отечественной войны в обороне Ленинграда, и использовались в боевых действиях вплоть до конца войны. Осенью 1944 года установки МУ-2 (в железнодорожном варианте) в составе батарей № 1118 и №1120 под командованием старшего лейтенанта В.А. Дегтяря и капитана В.В. Лачина во взаимодействии с авиацией Краснознаменного Балтийского флота приняли активное участие в блокаде порта и военно-морской базы германских Кригсмарине в г. Мемель (Клайпеда) на Курляндском полуострове. В ноябре батарея № 1118 обстреляла транспорт противника, пытавшийся прорваться в порт. В результате попадания снарядов транспортное судно потеряло ход и было потоплено советскими самолетами.
Батарея № 1120 нанесла огневые удары по причалам порта, что существенно затруднило погрузочно-разгрузочные работы. За время блокады порта до конца января 1945 года противник потерял еще два транспортных судна.
В то же время, в связи с блокадой Ленинграда и эвакуацией АОТБ НКВД в г. Пермь все работы по производству установки МУ-2 были приостановлены, и только в 1944 году ОКБ-172 вернулось к этому проекту, в частности, была проведена корректировка рабочих чертежей МУ-2 перед ее запуском в промышленное производство. В 1945–1946 годах на заводе «Большевик» была изготовлена головная серия МУ-2 в береговом варианте. В 1947 году ОКБ-172 провело работы по усовершенствованию установки МУ-2 по итогам изготовления головной партии. В конструкцию установки был внесен ряд конструктивных и технологических изменений: кованый казенник заменен литым; вместо клепаного боевого стола введен сварной; большинство деталей теперь выпускались методом штамповки и т. д. После этого, установки, изготовленные по измененным чертежам выпуска 1947 года, получили наименование «152-мм артиллерийские установки МУ-2 II серии».
В 1946–1950 годах завод «Большевик» изготовил 82 установки МУ-2. На 1 января 1991 года на вооружении береговой обороны ВМФ СССР продолжали находиться 15 артиллерийских установок МУ-2 II серии.

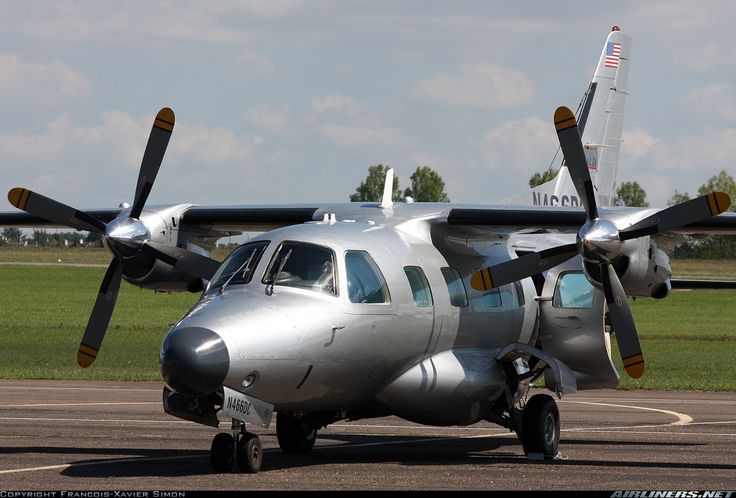

Mitsubishi MU-2 — AOPA
