LCR тестер компонентов TC-1

Приветствую всех читателей на страницах сайта!
Наверное, не многие радиолюбители еще не слышали о LC тестере T4, а те кто обзавелся или собрал самостоятельно подобный прибор вряд ли назовут его бесполезным.
Интерпретаций данного тестера сегодня существует довольно большое множество – это и конструктор, и готовый модуль с питанием от кроны, и модули с литиевыми аккумуляторами, и эти же модели, но уже в корпусе из оргстекла/акрила.
Сегодня хочу поделиться информацией о еще одной версии LC-тестера – мультифункциональном тестере ТС-1 с цветным экраном, встроенным литий-ионным аккумулятором, приличным корпусом и парой дополнительных полезных функций.
Кому данная тема интересна, приглашаю под кат.

Сначала пара слов для тех, кто еще не знает для чего служат подобные приборы.
Как правило, большую часть радиокомпонентов можно проверить обычным мультиметром.

Однако есть и такие, которые мультиметром не протестировать вовсе или удастся это сделать лишь частично. Например, полевые транзисторы MOSFET, J-FET. Кроме того, не все мультиметры могут измерять емкость конденсаторов, а те которые могут это делать, не могут измерять ESR – эквивалентное последовательное сопротивление и Vloss – напряжение утечки.
Не удастся так же мультиметром определить напряжение стабилизации стабилитронов при затертой или мелкой маркировке.
И вот в этих случаях очень может выручить многофункциональный тестер ТС-1, которым можно тестировать резисторы сопротивлением до 50 МОм, диоды, стабилитроны с напряжением стабилизации до 30 вольт, светодиоды, npn и pnp биполярные транзисторы, N и P канальные полевые транзисторы MOSFET и J-FET, IGBT биполярные транзисторы с изолированным затвором, тиристоры, симисторы, измерять индуктивность, емкость, ESR, Vloss конденсаторов, а так же напряжение литиевых аккумуляторов до 4,5 вольт. Тестер умеет дешифровать сигналы пультов дистанционного управления. Питается прибор от внутреннего литий-ионного аккумулятора и заряжается через microUSB разъем от любого источника напряжением не более 6 вольт. Информация о результатах теста выводится на цветной TFT дисплей размером 1,8 дюйма с разрешением 160*128 пикселей.

Поставляется тестер в небольшой коробке с цветным принтом и информацией о возможностях тестера.

Внутри лежит интуитивно понятная инструкция на английском языке и антистатический пакет.

Внутри антистатического пакета спрятан тестер, короткий шнур для зарядки и … еще два антистатических пакета).

В полностью распакованном виде содержимое пакетов выглядит так:

Большой плюс, что положили в комплект щупы – не нужно допаивать провода к радиодеталям с короткими ножками или аккумуляторам, чтобы вставить их в разъем. Наконечники щупов подпружинены и хорошо зажимают выводы радиокомпонентов.

Но есть и претензии к щупам – они могли бы быть и одного цвета с проводами. Позже, когда проводил тесты, испытывал дискомфорт от этого. Оно может и не имеет значения – тестеру все равно какой контакт детали, в какой контакт колодки вставлен. Он сам разберется, но все же когда внимание сосредоточено на приборе/щупах/измерениях, то лишний отвлекающий фактор не к месту (а может и придираюсь).

Конденсатор на 10 мкф*25 вольт и красный светодиод положили в качестве бонуса, а вызвавшие сначала недоумение неразрезанные контакты, позже пригодились для калибровки тестера – да, есть тут и такая задекларированная в инструкции процедура.
С самого начала прибор вызвал интерес тем, что у него приличный корпус, ничего делать как в случае с бескорпусным вариантом LC тестера Т4 не нужно. В руке лежит удобно.

Излишество или хороший тон, но экран закрыт транспортировочной пленкой.
К номерным контактам разъема подключаются любые контакты радиодеталей, кроме стабилитронов. Для стабилитронов предусмотрены контакты разъема КАА (катод, анод, анод).
В инструкции указано, что не следует одновременно в номерные контакты вставлять, например, транзистор, а в контакты для стабилитронов стабилитрон – будет проводиться тест только компонента в номерных контактах.
Рядом с разъемом расположено окно инфракрасного датчика для проверки и декодирования сигналов пультов ДУ.
Все управление прибором производится одной кнопкой, которая в инструкции обзывается многофункциональной. Под «много» имеется ввиду, краткое нажатие для активации прибора и начала теста, после установки компонента в разъем и длительное нажатие для принудительного выключения прибора. Как и в Т4 здесь не забыли про автоотключение после 25 секунд бездействия. Кому этого времени покажется много, тот может воспользоваться информацией из инструкции, вскрыть прибор и установить паяльником перемычку, задав нужный период до отключения от 10 до 25 секунд.

На задней стороне прибора находится разъем microUSB и светодиод. Во время зарядки он светится красным, а по ее окончании привычно зеленым цветом.

Дальняя и нижняя сторона корпуса

Размеры корпуса

Как и все приборы, содержащие аккумулятор, тестер перед использованием рекомендуется зарядить. Максимальный ток зарядки составляет 0,44 Ампера.

С описанием внешнего вида и характеристикам всё и можно переходить к тестированию радиокомпонентов.
Для включения тестера кратко нажимаем кнопку и видим следующее на экране:

Прибор пишет, что не обнаружил тестируемый компонент или компонент поврежден.
Выпрямительный диод 1N4007, диод Шоттки SR504, сдвоенный диод Шотки SBL2040CT.

Для светодиодов тестер показывает ёмкость перехода и минимальное напряжение, при котором светодиод открывается. Во время теста светодиод начинает мерцать.

Стабилитроны на разное напряжение:

Транзисторы структуры npn: BC547C, МJE1309, КТ312Б, КТ315Б

MJE13003С с защитным диодом и составной транзистор КТ827А

Транзисторы структуры pnp: МП40А, ВС557В, S8550

Полевые транзисторы: APM3055L – N-канальный MOSFET и LD1010D – N-канальный JFET с PN диодом:

Из имеющихся у меня под рукой компонентов тестер не совсем точно отобразил N- канальный MOSFET К3742. Его он показал как IGBT:

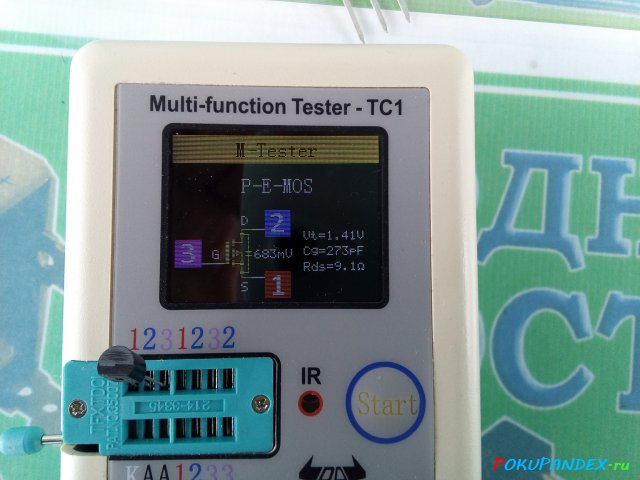

P-канальный MOSFET BSS92

А вот IGBT транзистор G20N50C тестер отобразил как N канальный MOSFET, но тут есть оговорка: по одному даташиту он N-канальный MOSFET, а по другому N-канальный IGBT и обозначения немного разные.

Не смотря на «путаетесь в показаниях») нужно сказать, что тестер суть компонента определил – будь транзистор пробитым или оборванным, мы бы увидели совсем иную картинку.
Последние две фотки снимались по случаю на телефон на радиорынке так, как в наличии P-канальных MOSFET и IGBT в наличии не было. Не обессудьте.
Следующими в очереди были симисторы MAC97A8 и BT134600E

В инструкции к прибору говорится, что тестер способен тестировать тиристоры и симисторы с током управляющего электрода до 6 mA, но у MAC97A8 этот параметр равен 7 mA, а у BT134600E — 25 mA. Выходит или в инструкции ошибка или прибор лучше). С конденсаторами такая же история – до 100 mF. Микро или мили? Учитывая, что тестер измеряет конденсаторы емкостью больше 100 мкФ, то тогда в инструкции имеются в виду миллиФарады, а это 100 000 микроФарад.

Но вернемся к тестированию.
Измерение индуктивности:

Тестер умеет распознавать сигналы пультов дистанционного управления и декодировать их. Но касается это только пультов работающих в IR формате Hitachi. Из таковых оказался только ПДУ от ДВД плейера BBK. При нажатии кнопок на пульте картинка на дисплее тестера менялась.

В случае с остальными пультами на зеленом поле экрана мигала красная крупная точка, просто сигнализируя о том, что пульт работает и что то излучает.
Насколько полезная данная функция судить не берусь, но пусть лучше будет.
Сопротивление тестер измеряет в диапазоне 0,01 Ом — 50 Мом. Не всё нашлось в закромах, но общий вывод – справляется. Погрешность есть, как, впрочем, и у всякого измерительного прибора. В инструкции, кстати, она не указана.

На резисторах провел сравнительные замеры тремя приборами:

Как говорится, придраться к каждому можно. И в то же время каждый не далеко ушел от соседа. Где то больше, где то меньше, но все равно достаточно точно.
Проверку конденсаторов провел по той же схеме. Расхождения между приборами присутствуют, но иное представить трудно.

Опять же сравнительные замеры тремя приборами:

Примечательный факт — конденсаторы были разные — керамика, лавсан и другие, но с МБМ не смог справиться ни один из приборов. При этом, обозреваемый ТС-1 показал лишь на 35 % больше от номинала. Два других дали погрешность почти на +80 %).

Как уже говорил, важным параметром электролитических конденсаторов является ESR – эквивалентное последовательное сопротивление. Его возрастание приводит к некорректной работе схем. Не лишним будет знать и Vloss конденсатора – напряжение утечки, измеряющееся в процентах и показывающее, сколько процентов заряда теряет конденсатор через одну секунду после прекращения процесса заряда. При его значении в несколько процентов конденсатор лучше отложить в сторону.

Измеренные величины ESR сравниваются с табличными, обязательно следует учитывать напряжение, на которое рассчитан конденсатор.

Сначала фото приличных конденсаторов. Номиналы на фото написаны желтым цветом.

Пара сравнительных фото с мультиметром.
Тот же конденсатор 47 мкф*160 вольт и 2200 мкф*25 вольт.

Результаты сравнения показаний емкости трех приборов такие же как и в случае с резисторами и неэлектролитическими конденсаторами – плюс/минус, но все рядом.
В завершении конденсаторной главы несколько фото негодных конденсаторов.
4,7*25 В, 100 мкф*10 В, 10 мкф*50 В:

4,7 мкф*400 В, 22 мкф* 250 В, 470 мкф * 25 В

Следуя инструкции и по опыту угробленного Т4, скажу что перед проверкой конденсаторов их следует обязательно разрядить.
Кроме всего вышеперечисленного ТС-1 позволяет так же проверять напряжение элементов питания с напряжением до 4,5 Вольт.

Последним пунктом из функционала тестера остается калибровка. Тут, как в случае с Т4, не требуется конденсатор. Здесь для калибровки достаточно вставить в колодку те самые неразрезанные контакты из комплекта, что при распаковке удивили своим наличием в комплекте, и нажать кнопку.
После этого на экране появится сообщение о самотестировании и ниже шкала с процентами его выполнения.

На уровне 22 процентов тестер попросит извлечь замкнутые контакты и тест продолжится.

На этом повествование о богатом функционале маленького прибора можно заканчивать и переходить ко всем любимой разборке и тесту аккумулятора.
Разбирается прибор просто, для этого нужно лишь открутить четыре самореза. Аккумулятор приклеен на двухсторонний прозрачный скотч. Теперь ищу такой же – еле оторвал аккумулятор, пришлось поддевать пластикой картой. Если кто знает, прошу дать ссылку. Приклеено было так хорошо, что при отрывании аккумулятора обертка слегка поменяла рельеф, но с самим аккумулятором все в порядке.

Мозговым центром тестера является микроконтроллер Atmega 324PA, надпись на втором чипе старательно затерта.

Обратите внимание на область платы в красном прямоугольнике – замкнув контакты на массу можно изменить время до отключения тестера. С завода перемычек нет и установлено время 25 секунд. Добавив перемычки можно установить 10,15,20 секунд.

С обратной стороны платы все так же аккуратно и без следов флюса, а плата экрана припаяна через пины (надеюсь правильно назвал), что куда надежнее, чем шлейф, как в Т4.

Тест аккумулятора провел из спортивного интереса аж тремя способами: зарядка-разрядка iMax B6 (током 0,2 А), зарядка-разрядка EBD-USB (током 0, 18 А) и зарядка через USB-тестер. И на удивление все три теста дали практически одинаковый результат – аккумулятором прибор укомплектован качественным.

Под финал изучения тестера под руку попались динисторы DB3. С ними, не смотря на напряжение пробоя по даташиту от 28 до 32 вольт, тестер тоже как-то справился.

Подводя черту, по традиции и правилам сайта отмечу минусы и плюсы.
Минусы (или пожелания): прибору следует немного добавить точности измерений, вопросы по определению некоторых MOSFET и IGBT транзисторов и хотелось бы щупы и провода одного цвета.
Плюсы: многофункциональность, компактность и законченный вид благодаря корпусу, внутренний качественный аккумулятор, щупы, простая калибровка, цветной дисплей.
P.S. Из имеющихся теперь тестеров T4 и ТС-1 предпочту пользоваться обозреваемым.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

LCR-TC1 транзистор-тестер с ИК-приёмником FNIRSI

Характеристики

• Модель: ESR Tester LCR-TC1 Transistor Tester FNIRSI
• Питание: 5В постоянного тока DC
• Цифровой контроллер: Atmega324P Atmel
• Дисплей: цветной ЖК TFT 1.8 дюйма 160*128
• Компоненты, диапазоны тестирования
  • транзисторы биполярные и полевые, IGBT JFET<6мА
  • резисторы, переменные и подстроечные резисторы 0.5 Ом ~ 50 МОм
  • (свето)диоды, сдвоенные диоды, стабилитроны (макс.30В)
  • маломощные симисторы, тиристоры, ТРИАК
  • дроссели (катушки индуктивности) 0. 01 мГн ~ 20 Гн
  • конденсаторы 25 пФ ~ 100 мФ, ESR
  • батарея/аккумулятор от 0.1В до 4.5В
• Погрешность: менее 2%
• ИК-порт: детекция цифрового ИК-сигнала, ШИМ-формы (протокол Hitachi)
• Распознание и диагностика: автоматический режим
• Интерфейс подключения: 3-линейный с разъёмом 14 контактов (ZIF панель с зажимом)
• Батарея: внутрикорпусной аккумулятор Li-Pol 3.7В 300мАч или 550мАч
• Индикатор: состояние заряда батареи
• Порт USB: интегрированное ЗУ, 5В
• Сервисная функция: самокалибровка
• Автовыключение: таймер 30 секунд
• Температура эксплуатации: -10°С ~ +50°С
• Размеры: 90 х 70 х 28мм
• Вес: 112г

Комплектация

• Транзистор-тестер FNIRSI LCR-TC1 — 1шт
• Щуп-зацеп подпружиненный (цветные) — 3шт
• Шнур USB-A / MicroUSB — 1шт

Предупреждение. Тестируемые компоненты перед проверкой должны быть разряжены.

Ультракомпактный, лёгкий и максимально простой в использовании, многофункциональный транзистор-тестер FNIRSI LCR-TC1 способен предложить одномоментную замену сразу нескольким специализированным измерительным инструментам, предназначенных для определения характеристик и параметров ко множеству современных низковольтных полупроводниковых радиодеталей. Модель LCR-TC1 обеспечивает высокую точность измерения в любых условиях и приравнивается производителем FNIRSI к классу среднебюджетного профессионального оборудования. Транзистор-тестер TC1 LCR+ESR функционирует в широком диапазоне измеряемых переменных, поддерживает диагностику резисторов, конденсаторов, транзисторов, диодов, индуктивностей, включая двухкомпонентные делители и сборки. Дигностический прибор располагает сервисным режимом самокалибровки, активирующегося замыкание входов 1-3. Отличается от прочих аналогов возможностью проверки стабилитронов с напряжением до 30В. Входы для проверки стабилитронов отделены от других входов обозначением КАА на диагностическом разъёме. Интегрированный ИК-приёмник тестера TC1 позволяет считывать цифровые сигналы, передающиеся с пультов дистанционного управления от аудио- и видеотехники (протокол Hitachi, не для всех моделей ПДУ).

Транзистор-тестер LCR-TC1 имеет интуитивно-понятное однокнопочное управление. Единственным нажатием клавиши «Старт» включается напряжение питание прибора и моментально запускается процедура распознавания радиодетали, произвольно установленной пользователем в диагностическом разъёме. Интерфейс автоопределения и измерения радиоэлементов в тестере LCR-TC1 реализован через 3-канальную ZIF-панельку с 14 входами и механической защёлкой-зажимом радиодеталей. Все входы ZIF-панели пронумерованы в соответствии с тремя существующими аппаратными линиями подключения к электронике тестера. Повторяющиеся цифры разъёма указывают на их внутрисхемное объединение, созданное в целях удобства размещения любых полупроводниковых радиокомпонентов со случайными размерами. На 1.8-дюймовом ярком и цветном экране 160*128 точек, LCR-TC1 демонстрирует полученные данные замеров, показывает иконки схематичного изображения тестируемых компонентов с нумерацией их контактов, вставленных в диагностический порт. В том числе динамично рисует графики ШИМ-волны ИК сигналов. Тестер LCR-TC1 дополнительно укомплектован щупами-зацепами, предоставляющими возможность подключения к исследуемым деталям без их предварительного демонтажа.



Многоцелевой транзистор-тестер LCR-TC1 работает на встроенном литий-полимерном аккумуляторе ёмкостью 300мАч (или 550мАч). В схеме прибора предусмотрено простенькое зарядное устройство с вынесенными на боковую сторону корпуса двухцветным индикатором состояния заряда батареи и стандартным 5-вольтовым портом microUSB подключения к внешнему источнику питания. Прибор обладает функцией 30-секундного таймера автоотключения питания, экономяшего заряд батареи в состоянии продолжительного бездействия.
