подключение плюс минус, расшифровка L и N на схеме в электричестве, цвета и маркировка проводов сети 220В, синий по английски

Автор Александр Гагын На чтение 6 мин.

Для создания электрических сетей — независимо от того, бытовые они или промышленные — используются изолированные кабели, внутри которых находится несколько токопроводящих жил.

Все они разного цвета, который соответствует назначению провода. Принятое обозначение L и N в электрике помогает упростить, ускорить монтаж и ремонт электросетей.

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования.

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

Цвета изоляционного покрытия проводников

В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.

Жила заземления

С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.

В электропроводке старых домов заземление и нуль совмещены.

Защита должна быть организована как на промышленных, так и на жилых объектах.

Нулевые рабочие контакты

По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).

Фазный провод

Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.

Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.

Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.

Особенности цветовой разметки вручную

Иногда при прокладке электрических сетей применяют проводники одинакового цвета. В проводке, которую делали давно, цвет жил часто не соответствует существующим стандартам. В таких ситуациях проводится ручная разметка.

Чтобы при ремонте и обслуживании электроцепей не возникало проблем, для маркировки фаз электрики применяют специальные наборы.

Существующие правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка выполняется на концах проводников или там, где они соединяются.

Разметка двухжильного провода

Чтобы найти фазу на подключенном двужильном проводе, пользуются индикатором. Когда его жало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.

На протяжении всей длины разметку не наносят, достаточно сделать ее только в местах соединений.

Маркировку выполняют термоусадочными трубками или используют изоленту соответствующего цвета. В однофазных сетях фаза часто имеет красный цвет (главное, чтобы она не была синей, желтой или зеленой).

Трехжильного провода

Для определения того, где и какая жила находится в трехпроводниковом кабеле, понадобится мультиметр. Его надо поставить в режим, позволяющий измерять переменное напряжение.

Сначала с помощью индикатора находят фазу. Затем одним щупом прибора касаются фазы, а вторым по очереди нуля и заземления. В последнем варианте напряжение будет меньше.

После определения назначения проводов на них наносят маркировку. Нуль отмечают синей изоляционной лентой, заземление — желто-зеленым цветом, а фазу — любым другим.

Пятипроводной системы

При прокладке трехфазных сетей допускается использование только пятижильных кабелей. Это связано с тем, что 3 проводами подключают фазы, а 2 другими — нейтраль и заземление. Маркировку выполняют по принятым правилам.

Совмещенных проводов

Сравнительно часто, чтобы упростить монтаж электрической проводки, используют двух- или четырехжильные провода. Их обозначают как PEN (т.е. здесь совмещены заземление и нуль).

Жила будет синего цвета, а кембрики, устанавливаемые на соединениях и концах, — желто-зеленого. Существует и обратная маркировка: жила желто-зеленая, а кембрики синие.

Как обозначаются плюс и минус

Иногда требуется прокладка цепи постоянного тока:

  • в электротранспорте;
  • на подстанциях, для питания автоматики и цепей защиты;
  • в разных отраслях промышленности, строительства, народного хозяйства и т.д.

При создании таких цепей используют провод с 2 или 3 жилами, в нем:

  • плюс — красный;
  • минус — черный;
  • заземление — серый или белый.

При создании цепи постоянного тока от трехпроводной сети цвет плюсовой жилы должен быть аналогичным цвету фазы в трехжильном кабеле.

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Расцветка проводки как вариант ускорения монтажа

До принятия в 2009 г. ГОСТ Р 50462 маркировка кабелей выполнялась черным и белым цветами. После подачи питания фазу и нейтраль определяли контрольной лампой или индикатором.

Разноцветное обозначение проводников позволяет удобнее и быстрее выполнять монтаж и ремонт электросетей, а также повышает безопасность, т.к. всегда видна фаза.

Основные требования к расцветке

Если монтаж электропроводки выполнял квалифицированный электрик, соблюдавший существующие стандарты, то во время проведения профилактических или ремонтных работ индикатор или мультиметр не понадобится. Выбор регламентированного цвета проводников зависит от их назначения.

При подсоединении выключателя провод протягивают от распредкоробки. На разрыв устанавливают фазу, а не нуль. Можно выполнять запитку кабелем белого цвета на 220В, но на схеме обязательно делают соответствующую пометку.

При подключении розеток соблюдают полярность. Фазу фиксируют справа, нуль — слева, а заземление — посредине. Если 2 проводника одинаковой расцветки, то, чтобы найти фазу и нейтраль, используют мультиметр, контрольную лампу и индикатор.

Если цепь однолинейная, отображается силовая часть — тип питания и число фаз. Для пометки однофазной цепи делают 1 засечку, для трехфазной — 3 и указывают цвет проводов. При отметке коммуникационного и защитного оборудования используют специальные обозначения.

Правильно выполненная цветовая разметка электропроводки и ее буквенная маркировка — основные признаки качественного и профессионального монтажа.

Соблюдение принятых правил помогает ускорить и упростить монтаж и последующий ремонт, обслуживание электросети. Стандартизация цвето-буквенной маркировки позволяет любому электрику без проблем разобраться в существующей проводке даже в другой стране.

Обозначение n и l в электричестве

Особенности обозначение фазы и нуля

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

  • Красный — «+» плюс провод;
  • Черный — «-» минус провод;
  • Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил.

Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

  1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
  2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
  3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

  1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
  2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
  3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
  4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
  5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

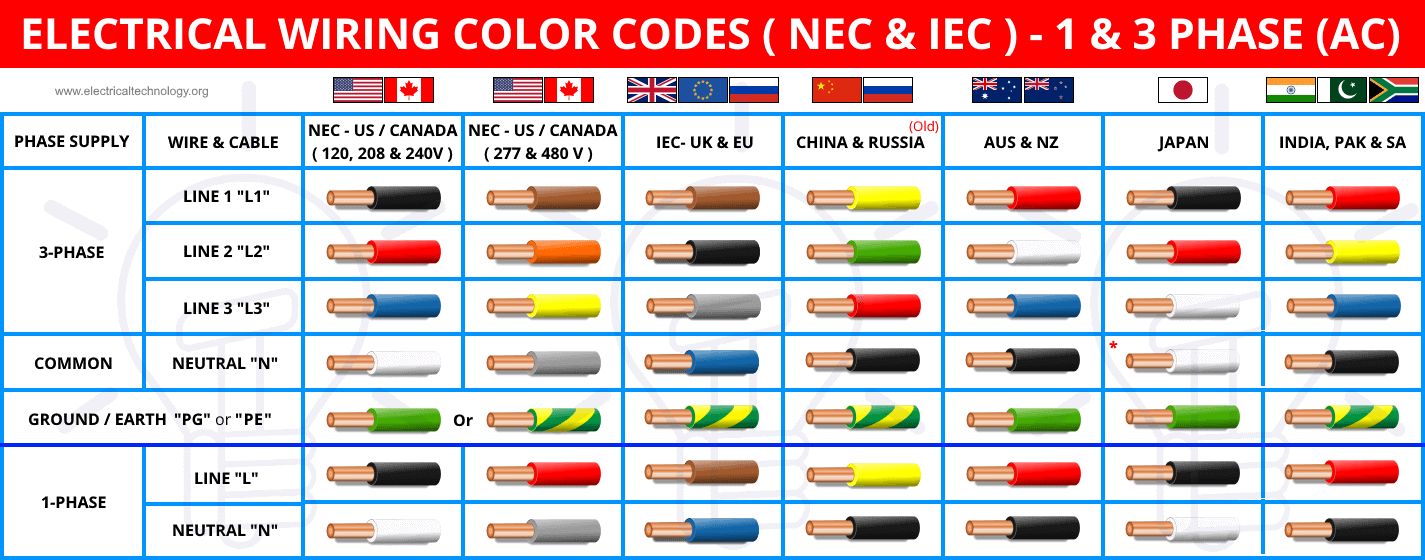

L и N в электрике — цветовая маркировка проводов

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

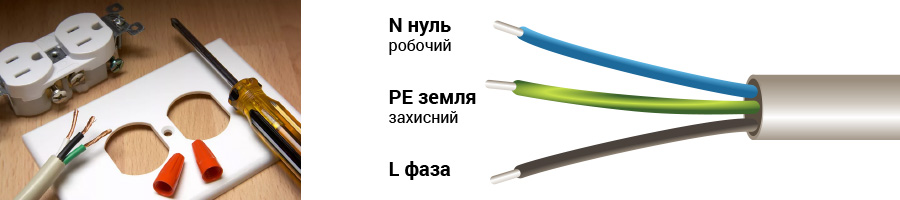

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

{SOURCE}

Что означают буквы n l в электрике. Обозначения фазы и нуля в электрике. Как выглядит нейтраль

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесьчетко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения . Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цв етовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета . Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения «L1», «L2», «L3». Заземляющий фазный проводник обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трёхфазной. Нулевому проводу присвоена буква «N» (Neutral). Нулевой или защитный проводник обозначается «PE» (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

  • коричневой;
  • серой;
  • фиолетовой;
  • розовой;
  • белой;
  • оранжевой;
  • бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.


Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом , реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета . В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

на схемах и цветовая маркировка

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Желто-зеленая раскраска заземлителя

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Обозначения

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • ЕС,
  • Казахстане,
  • КНР,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Виды обозначений в разных странах

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Буквы L и N на корпусе

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.
Цвета проводников фазы
  • В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.
Цвета защитных проводников
  • На постоянном токе для проводников и шин применяются красный и синий цвета.
Расшифровка цветов

Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:
Цветовые обозначения фазы



Похожие статьи:

Обозначение в электрике L и N: разновидности проводов, их характеристики

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

  • голубой цвет по всей протяженности без дополнительных вкраплений;
  • синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей – важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

l n в электрике что означает; маркировка проводов, цвета проводов в электрике

Невозможно представить нашу жизнь без электричества. Оно сопровождает нас дома, на улице, в магазинах, транспорте. Повсюду нас окружают электроприборы: утюги, чайники, стиральные машины, телевизоры, люстры и т.д. И для того, чтобы они исправно работали, следует их правильно подключить. Тому, кто захочет сделать это самостоятельно, потребуется знать, какими буквами обозначаются различные клеммы. Обозначение фазы и нуля в электрике облегчает и может ускорить ремонтные работы и работы по монтажу.

Буквенная маркировка проводов

Если напряжение электрических устройств не достигает 1000В, то маркировка проводов регулируется определенным ГОСТом Р 50462-2009.

Фазный провод и его обозначение

Как известно, в электросети используется переменный ток, и под напряжением находится так называемая «фаза» или фазный кабель. Он маркируется английским символом «L», от слова «Line», обозначающего слово «линия».

Также этой буквой обозначаются клеммы, которыми присоединяется данный провод. Если фаза не одна, а их несколько, то добавляется порядковый номер L1, L2, L3 или же латинские буквы А, В, С.

Фазные провода всегда должны быть надежно изолированы, так как в оголенном состоянии они способны причинить серьезную опасность здоровью человека.

«Нейтраль», «нуль» или что такое «N»?

В английском языке есть слово «neutral», что переводится как «нейтральный». Именно поэтому для обозначения нейтрального кабеля используют букву N. В нашей стране нейтральный провод чаще всего именуют нулевым от слова «null».

Кроме того, стоит принять во внимание, что нейтраль – это провод, по которому напряжение отводится от электроприбора, и соответственно, он принимается за знак «минус».

Заземление

Что такое фаза и ноль, теперь понятно. Но встречается еще и такой знак – РЕ. Это так называемая «земля» или провод заземления. Аббревиатура опять-таки в переводе с английского – Protective Earthing. Клеммы заземления также обозначаются данными символами.

l и n в электрике – что следует знать?

Для безопасного подключения электрических приборов всегда следует проверять маркировку кабелей и клемм символами (l, n и РЕ), а также цвет изоляции проводов. В качестве проверочного оборудования можно использовать тестер – специальную отвертку-индикатор.

Если данного прибора нет под рукой, и вы не уверены в собственной компетенции, советуем обратиться к профессиональному электрику.

Цвет фазы, нуля и заземления

Помимо маркировок буквами, проводники различаются по цветам. Это требование нормативов ПУЭ и ГОСТ Р 50462-2009. Цветовое обозначение необходимо для безопасного и правильного электрического монтажа, устранение ошибок и неисправностей.

Цвет фазы

Что такое фаза в электричестве, мы разобрали выше. Это основной активный проводник, который всегда находится под напряжением. Поэтому он является самым опасным. Цветовая окраска фазы может быть красной, черной, коричневой или белой. Могут встретиться также розовые, фиолетовые, оранжевые, бирюзовые оттенки.

Важно – фазная жила обязательно должна быть яркой и привлекающей внимание!

Иногда возникает следующий вопрос: есть красный провод – а плюс это или минус? Давайте разбираться.

Символом «плюс» принято обозначать фазу, то есть провод, по которому к электроприбору подводится напряжение.

Цвет нейтрали

Для маркировки нулевых проводов используется синий цвет или его незначительные оттенки. Другие расцветки для нейтрали использовать запрещено.

Цвет заземления

Этот провод присутствует только в трехжильных кабелях. Он несёт защитную функцию от удара электрическим током, если изоляция повреждена или прибор неисправен. Согласно евростандарту МЭК 60446:2007, провод «земля» обязательно должен быть зелено-желтым. Например, он бывает желтым с зеленоватой полоской или наоборот. Все иные цвета запрещены.

В двухжильных кабелях жилы «земля» и «нуль» объединены. При этом изоляция такого провода будет синей с желто-зелеными концами.

Использование при монтаже информации о расцветки проводки

Представьте себе, если бы все кабели имели одинаковый цвет. Вы открываете распредщиток – и как отыскать требуемый провод? Только с помощью тестера – специальной индикаторной отвёртки. Прикоснувшись к концу неизолированного провода, посмотреть, загорелся ли индикатор – это значит, что жила фазная. Если индикатор не светится – нулевая.

Знание цветовых обозначений ускоряет время поисков нужного вам кабеля, а также обеспечивает безопасность при работе с электросетью.

Способы маркировки проводки при монтаже

Существуют различные способы маркировки кабелей. Это необходимо для корректного подключения и обеспечения безопасности, так как информации по цветовым оттенкам оболочки кабеля не всегда бывает достаточно. Поэтому на провода наносятся специальные символы, обозначающие марку кабеля, его назначение, связанный с ним объект; протяженность и др.

Виды маркеров:

  • Кембрики. Бывают нескольких видов: термоусадочные или из ПВХ. Кембрик – это трубка, надеваемая на провод в месте соединения или повреждения изоляции.

  • Термоусадочные трубки. Самые надежные и долговечные.

  • Самоламинирующиеся. Это клейкая пленка с прозрачной оболочкой. Обеспечивает защиту провода даже при сильном загрязнении.

  • Бирки. Изготовлены из полимеров в белом и желтом цветах.

  • Ярлыки. Применяются для тонких проводов.

  • Гильзы и контейнеры.

  • Кольца, клипсы. Удобны при коротких маркировках.

  • Площадки PKH и POH.

Применение различных видов маркировок облегчает электрикам и простым людям работу с электросетью.

Как обозначается заземление в электрике

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

  • Красный — «+» плюс провод;
  • Черный — «-» минус провод;
  • Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

  1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
  2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
  3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

  1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
  2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
  3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
  4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
  5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.

Буквенная маркировка проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

  • в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
  • пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
  • в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

L – обозначение фазы

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно при помощи индикаторной отвертки. Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.

Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.

Нюансы ручной цветовой разметки

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

  • стандартными кембриками;
  • кембриками с термоусадкой;
  • изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

  • выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
  • работать с проводниками не по всей длине, а только на местах соединений и стыков.

Разметка трехжильного провода

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Выделяйте основные точки проблемных мест кембриками или изолентой.

Расцветка проводки как способ ускорения монтажа

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Требования к расцветке проводки при монтаже

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Цветовое кодирование электропроводки

(Нидерланды, Бельгия, международное)


Электропроводка новая (после 1970 г.):


Однофазный:


N — голубой — ноль / отрицательный
L — коричневый — фаза / плюс
T — черный — провод переключателя
⏚ — Желтый / зеленый — Защитное заземление / заземление

Допускаются другие цвета, если они не противоречат международным стандартам для электропроводки сети, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедиться, что она правильно заземлена и, таким образом, находится в контакте с землей.

Три фазы:


N — голубой — ноль / отрицательный
L — коричневый — фаза / плюсы
L2 — черный или коричневый — фаза / плюс
L3 — серый или коричневый — фаза / плюс
T — черный — провод переключателя
⏚ — Желтый / зеленый — Защитное заземление / заземление

Допускаются другие цвета, если они не противоречат международным стандартам для электропроводки сети, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедиться, что она правильно заземлена и, таким образом, находится в контакте с землей.

Ищете электропроводку?

Электропроводка старая (до 1970 г.):


Красный — ноль / отрицательный
Зеленый — фаза / плюсы
Черный — провод переключателя
Белый / зеленый — защитное заземление / заземление

Однофазный:


N — голубой — ноль / отрицательный
L — красный или коричневый — фаза / плюс
T — черный или серый — провод переключателя
⏚ — Желтый / зеленый — Заземление

Допускаются другие цвета, если они не противоречат международным стандартам электропроводки, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедиться, что она правильно заземлена и, таким образом, находится в контакте с землей.

Искать в Google электрическую проводку?

Три фасада:

N — Синий — Nul / Min
L1 — Красный или коричневый — Fase / Plus
L2 — Черный или коричневый — Fase / Plus
L3 — Серый или коричневый — Fase / Plus
T — Черный или серый — Провод переключателя
⏚ — Желтый / зеленый — защитное заземление / заземление

Допускаются другие цвета, если они не противоречат международным стандартам для подключения к сети, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедиться, что она правильно заземлена и, таким образом, находится в контакте с землей.


Однофазный:


N — синий — ноль / отрицательный
L — Коричневый — Fase / Plus
T — коричневый — провод переключателя
⏚ — Желтый / Зеленый — Земля

Три корпуса:


N — синий — ноль / отрицательный
L1 — Коричневый — Fase / Plus
L2 — Коричневый — Fase / Plus
L3 — Коричневый — Fase / Plus
T — коричневый — провод переключателя
⏚ — Желтый / зеленый — Заземление

Не разрешается использовать цвета, противоречащие правилам выше

Проверьте, правильно ли подключен заземляющий провод к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедитесь, что он правильно заземлен и, следовательно, находится в контакте с землей.

Искать в Google электрическую проводку?


Однофазный:


N — голубой — ноль / отрицательный
L — Не светло-голубой или двухцветный — Fase / Plus
T — не голубой и не двухцветный — провод переключателя
⏚ — Желтый / Зеленый — Земля

Три корпуса:


N — голубой — ноль / отрицательный
L1 — Не светло-голубой или двухцветный — Fase / Plus
L2 — Не светло-голубой или двухцветный — Fase / Plus
L3 — Не светло-голубой или двухцветный — Fase / Plus
T — не голубой и не двухцветный — провод переключателя
⏚ — Желтый / зеленый — Заземление

Не разрешается использовать цвета, противоречащие правилам выше

Проверьте, правильно ли подключен заземляющий провод к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедитесь, что он правильно заземлен и, следовательно, находится в контакте с землей.

Искать в Google электрическую проводку?


Руд — Плюс (+)
Зварт — Мин. (-)

Koolcon Electrical Services

Электрический силовой кабель, обычно используемый в большинстве конструкций, состоит из 3-х проводов (2 провода + 1 заземление) и имеет двойную изоляцию.

Схема типичного желто-зеленого провода для заземления.

Чтобы провода можно было легко и безопасно идентифицировать, все общепринятые правила техники безопасности требуют цветовой схемы изоляции силовых проводов.В типичном электрическом коде некоторая цветовая кодировка является обязательной, а какая-то может быть необязательной. Существует множество местных правил и исключений, за исключением некоторых более дешевых производителей, делающих нетипичные цветовые вариации (розовый, оранжевый, фиолетовый). Более старые установки различаются по цветовым кодам, а цвета могут меняться в зависимости от воздействия тепла, света и старения изоляции.

Многие электротехнические нормы и правила теперь признают (или даже требуют) использование провода, покрытого зеленой изоляцией, дополнительно отмеченной заметной желтой полосой, для безопасных заземляющих соединений.Этот растущий международный стандарт был принят из-за его отличительного внешнего вида, чтобы снизить вероятность опасного смешения проводов защитного заземления с другими электрическими функциями, особенно для людей, страдающих красно-зеленой цветовой слепотой.

Стандартные цвета проводов для ГИБКИХ кабелей, например. Удлинители, шнуры питания (линии) и шнуры для ламп. В Южной Африке эти провода обозначаются следующим образом:

  • коричневый — ЖИВОЙ (ФАЗА)
  • синий — НЕЙТРАЛЬНЫЙ
  • зеленый / желтый — ЗЕМЛЯ

Стандартные цвета проводов для ФИКСИРОВАННЫХ ИЗОЛИРОВАННЫХ кабелей (сборка из двух или более электрических проводников, обычно скрепляемых общей оболочкой, например.грамм. Силовые кабели, проложенные как постоянная проводка внутри зданий, закопанные в землю, проложенные над головой или открытые. В Южной Африке эти провода обозначаются следующим образом:

  • красный, белый или желтый, синий — ЖИВОЙ (ФАЗЫ)
  • черный — НЕЙТРАЛЬНЫЙ
  • зеленый / желтый или голая медь — ЗЕМЛЯ

Определения терминов и глоссарий электрических терминов | Компания DSM&T

А

Адаптер — устройство шнурового или блочного типа с разными концами, позволяющее подключать разные устройства.

AC — переменный ток. Электрический ток, при котором поток электрического заряда периодически меняет направление, тогда как при постоянном токе ( DC , также DC ) поток электрического заряда идет только в одном направлении. Аббревиатуры AC и DC часто используются для обозначения просто переменного и прямого , когда они изменяют ток или напряжение . AC — это форма, в которой электроэнергия доставляется предприятиям и жилым домам.Дополнительная литература →

Amperage — Амперы / Амперы / Ampacity / Rated Amperage -измерение расхода электроэнергии. Если представить себе воду через шланг, сила тока будет мерой объема воды, протекающей через шланг. Дополнительная литература →

AWG — американский калибр проводов; стандартный измерительный прибор для проводов из цветных металлов (т. Е. Не из железа и из стали). Меньшие номера калибра указывают на больший размер проводника.
Дополнительная литература


Б


С

Кабель — Кабель представляет собой набор проводов, обычно заключенных во внешнюю защитную оболочку.«Шнур» до сих пор был бы кабелем по этому определению, но кабель является частью постоянной прокладки; шнур более гибкий и часто имеет конец для переносного прибора или лампы.

Кабельный жгут — Гирлянда кабелей и / или проводов, передающих информационные сигналы или рабочие токи (энергию). Кабели связаны между собой зажимами, кабельными стяжками, кабельной шнуровкой, рукавами, изолентой, трубой, плетением из экструдированной струны или их комбинацией.

CE — Соответствие европейским стандартам. Европейский стандарт безопасности. Маркировка CE на конечных продуктах указывает на соответствие всем применимым директивам. Дополнительная литература

Образец знака соответствия CE

Проводник — Внутренний материал шнура, проводящего электричество. Медь — самый распространенный материал, используемый для электропроводки. Серебро — лучший дирижер, но стоит дорого. Поскольку золото не подвержено коррозии, оно используется для высококачественных контактов между поверхностями.

Разъем — Электромонтажное устройство, устанавливаемое на женский шнур, с токопроводящими элементами, утопленными за ответной поверхностью.Этот тип устройства обычно подключается под напряжение, когда к нему ничего не подключено. Поэтому разъемы подключаются к источнику питания.

CSA — Canadian Standards Association, канадская организация по безопасности и сертификации продукции. Их зарегистрированный знак свидетельствует о том, что продукт прошел независимые испытания и сертифицирован на соответствие признанным стандартам безопасности или производительности. Дополнительная литература

Образец знака соответствия CSA

Текущий — Скорость потока электрической энергии через проводник или провод, сравнимая с количеством воды, протекающей по трубе.Электрический ток измеряется в амперах или «амперах».


D

Диэлектрик — Любая изолирующая среда, которая находится между двумя проводниками и позволяет электростатическому притяжению и отталкиванию проходить через нее.

Диэлектрические испытания — Испытания, которые состоят из приложения напряжения, превышающего номинальное напряжение, в течение определенного времени с целью определения устойчивости изоляционных материалов и промежутков при нормальных условиях.

DC — Постоянный ток. Ток, который движется в одном направлении в постоянном потоке. Обычное бытовое электричество — это переменный ток, который постоянно меняет свое направление. Однако многим электронным устройствам требуется постоянный ток, поэтому перед их использованием необходимо преобразовать ток в постоянный.


E


Ф

Феррит — Ферримагнитный керамический непроводящий составной материал, используемый для предотвращения проникновения высокочастотных электрических шумов в оборудование и выхода из него.

Предохранитель — предохранительное устройство, состоящее из полоски проволоки, которая плавится и разрывает электрическую цепь, если ток превышает безопасный уровень.


G

GFCI — прерыватель цепи при замыкании на землю. Устройство электропроводки, которое отключает цепь всякий раз, когда обнаруживает, что электрический ток не сбалансирован между проводником под напряжением и обратным нейтральным проводником. Такой дисбаланс иногда вызван утечкой тока через тело человека, который заземлен и случайно коснулся части цепи, находящейся под напряжением.

Заземление — Соединение между электрическим устройством и землей или при напряжении, определяемом как ноль (в США называется землей; в Великобритании — землей).


H

Гармонизированный код — Международная система кодирования для определения атрибутов напряжений шнуров, оболочек, диаметров и т. Д.

Герц — Измерение частоты, равное одному циклу в секунду, устройства США обычно 60 Гц, а международные устройства обычно 50 Гц.


я

ICC — Международный цветовой код. Стандарт для цветов оболочки проводов; Горячий = коричневый, нейтральный = синий, заземляющий = зеленый / желтый.

IEC — Международная электротехническая комиссия, международная организация, устанавливающая стандарты для электротехнической продукции

IEC320 — стандарт МЭК тринадцати 2- или 3-проводных вилок, соединителей, входов или выходов, обычно используемых в компьютерной индустрии.

Вход — Монтажное устройство на фланце с наружной резьбой с выступающими и открытыми токопроводящими штырями.Устройство этого типа никогда не должно быть подключено так, чтобы оголенные контакты были под напряжением, пока ответное устройство отключено.

Изоляция — Материал, покрывающий проводник, предотвращающий утечку тока из проводника.

IP Rating — степень защиты от проникновения, — двухзначный код и дополнительная буква, обозначающая уровень защиты от посторонних предметов, при этом первая цифра относится к защите от твердых тел, а вторая цифра относится к защите от жидкостей.Дополнительная буква может быть добавлена ​​для классификации только уровня защиты от доступа людей к опасным частям или для предоставления дополнительной информации, связанной с защитой устройства.
Таблица рейтингов IP


Дж

Куртка — Наружный слой материала корда.


К


л


м

Midget — относится к входному или выходному отверстию небольшой глубины.Обычно устанавливается в местах с ограниченным пространством.


N

NACC — Североамериканский цветовой код; Горячий = черный, нейтральный = белый, заземленный = зеленый.

NEMA — Национальная ассоциация производителей электрооборудования, организация, базирующаяся в США, которая устанавливает множество общих стандартов, используемых в электротехнической продукции.


O

OD — Внешний диаметр, внешний диаметр шнура.

OEM — Производитель оригинального оборудования.


Pigtail — Очень короткий соединительный кабель или адаптер для проводки. В основном используется в автомобильной промышленности, где не требуется более длинный кабель.

Штифт и втулка — Общий термин для исходящей линии связи устройства IEC60309.

Штекер — Монтажное устройство, монтируемое на вилке, с выступающими и открытыми токопроводящими контактами. Устройство этого типа никогда не должно быть подключено так, чтобы оголенные контакты оставались под напряжением, когда они отключены от розетки.Таким образом, вилки всегда отключены, пока они не подключены к источнику питания, например к розетке или генератору.

Поляризованный — Штекер и соединитель, выполненный таким образом, что обеспечивает только правильное соединение.


квартал


R

Розетка — Монтажное устройство с охватывающим фланцем, с токопроводящими элементами, утопленными за стыковочной поверхностью. Часто называют розеткой. Этот тип устройства обычно подключается под напряжение, когда к нему ничего не подключено.Поэтому розетки подключаются к источнику питания.

RoHS — Ограничение содержания опасных веществ, Европейская директива, предписывающая материалы, которые нельзя использовать в производстве определенных продуктов. К запрещенным материалам относятся: свинец, ртуть, кадмий, шестивалентный хром, полибромированные бифенилы и плибромированный дифениловый эфир.

ROJ — Обозначение для снятия внешней оболочки.


S

Продольная — Обозначение для разделения изолированных параллельных проводов.

Straight Blade — Относится к устройству NEMA с прямыми зубцами.

Зачистка — Обозначение снятия изоляции или оболочки с жилы / провода.


т

Температурный рейтинг — Максимальная температура, при которой изоляция сохраняет свою целостность.

Клемма — Клемма — это точка, в которой заканчивается проводник от электрического компонента, устройства или сети и обеспечивает точку подключения к внешним цепям.Клемма может быть просто концом провода или может быть снабжена соединителем или застежкой. Соединение может быть временным, как для портативного оборудования, или может потребоваться инструмент для сборки и снятия, или может быть постоянным электрическим соединением между двумя проводами или устройствами.

Twist-Locking — Относится к устройству NEMA с круглыми штырями, которые фиксируют соединение на месте. Для фиксации разъемов используются изогнутые лезвия. После того, как вилка вставлена ​​в розетку, она скручивается, и ее теперь повернутые лезвия защелкиваются в розетке.Чтобы разблокировать вилку, вращение меняется на противоположное. Фиксирующая муфта обеспечивает более надежное соединение в коммерческих и промышленных условиях, где вибрация или случайный удар могут разъединить неблокирующий разъем.


U

UL — Underwriters Laboratories, независимая некоммерческая организация по безопасности и сертификации продукции.


В

Напряжение — Сила, или «толчок», движущая электрическую энергию через проводник или провод, которую можно сравнить с давлением воды в трубе.


Вт

Ватт — единица мощности, определяемая как один джоуль в секунду. Мощность рассчитывается как напряжение x сила тока.
Жгут проводов — См .: жгут проводов. Также известен как сборка проводов и ткацкий станок.


X, Y, Z

Формульные символы электротехники и электроакустики — Международная система единиц (СИ) в алфавитном порядке

Производные единицы СИ / Abgeleitete SI-Einheiten

Английский / немецкий Частота / Частота
герц: Гц = 1 / с

Сила / Крафт
ньютон: Н = м кг / с 2
Давление, напряжение / Druck, Mechanische Spannung
паскаль: Па = Н / м 2 = кг / м с 2
Энергия, работа, количество тепла / Energie, Arbeit, Wärmemenge
джоуль: J = N m = m 2 кг / с 2
Мощность, лучистый поток / Leistung
ватт: Вт = Дж / с = м 2 кг / с 3
Количество электроэнергии, электрический заряд / elektrische Ladung
кулон: C = s A
Электрический потенциал / elektrische Spannung
напряжение: В = Вт / А = м 2 кг / с 3 A
Емкость / Kapazität
farad: F = C / V = ​​s 4 A 2 / m 2 кг
Электрическое сопротивление / elektrischer Widerstand
Ом: Ом = В / А = м 2 кг / с 3 A 2
Проводимость / elektrische Leitfähigkeit
siemens: S = A / V = ​​s 3 A 2 / м 2 кг
Магнитный поток / magnetischer Fluss
weber: Wb = V s = m 2 кг / с 2 A
Плотность магнитного потока, магнитная индукция / Magnetische Induktion
тесла: T = Вт / м 2 = кг / с 2 A
Индуктивность / Induktivität
Генри: H = Wb / A = м 2 кг / с 2 A 2
Световой поток / Lichtstrom
люмен: лм = cd sr
I яркость / Beleuchtungsstärke
люкс: лк = лм / м 2 = кд ср / м 2
Активность (ионизирующие излучения) / Radioaktivität
беккерель: Бк = 1 / с
Поглощенная доза / Absorbierte Strahlendosis
серый: Гр = Дж / кг = м 2 / с 2
Динамическая вязкость / Dynamische Viskosität
паскаль-секунда: Па · с = кг / м · с
Момент силы / Drehmoment
метр ньютон: Н м = м 2 кг / с 2
Поверхностное натяжение / Oberflächenspannung
ньютон на метр: Н / м = кг / с 2
Плотность теплового потока, энергетическая освещенность / Wärmeflussdichte
ватт на квадратный метр: Вт / м 2 = кг / с 3
Теплоемкость, энтропия / Wärmekapazität, Entropie
джоуль на кельвин: Дж / К = м 2 кг / с 2 K
Удельная теплоемкость, удельная энтропия / Spez.Wärmekapazität, spez. Entropie
джоуль на килограмм кельвин: Дж / кг K = м 2 / с 2 K
Удельная энергия / Spezifische Energie
джоуль на килограмм: Дж / кг = м 2 / с 2
Теплопроводность / Thermische Leitfähigkeit
ватт на метр кельвин: Вт / м K = м кг / с 3 K
Плотность энергии / Energiedichte
джоуль на кубический метр: Дж / м 3 = кг / м с 2
Напряженность электрического поля / Elektrische Feldstärke
вольт на метр: В / м = м кг / с 3 A
Плотность электрического заряда / Elektrische Ladungsdichte
кулон на кубический метр: Кл / м 3 = с А / м 3
Электрическое смещение, плотность электрического потока / Elektrische Flussdichte
кулон на квадратный метр: Кл / м 2 = с А / м 2
Диэлектрическая проницаемость / Influenz
фарад на метр: Ф / м = с 4 A 2 / м 3 кг
Проницаемость / Permeabilität
Генри на метр: H / m = m кг / с 2 A 2
Молярная энергия / Molare Energie
джоуль на моль: Дж / моль = м 2 кг / с 2 моль
Молярная энтропия, молярная теплоемкость / Molare Entropie, molare Wärmekapazität
джоуль на моль кельвин: Дж / моль K = м 2 кг / с 2 К моль
Воздействие (ионизирующие излучения) / Экспозиция
кулон на килограмм: Кл / кг = с А / кг
Мощность поглощенной дозы / Absorbierte Dosisrate
серый в секунду: Гр / с = м 2 / с 3

cgs Units / cgs-Einheiten

эрг
1эрг = 10 −7 Дж
дин
1 дин = 10 −5 Н
пуаз
1 P = 1 дин с / см 2 = 0 . 1 Па с
сток
1 ст = 1 см 2 / с = 10 −4 м 2 / с
гаусс
1G = 10 −4 т
эрстед
1Oe = (1000 / (4 π)) А / м
maxwell
1Mx = 10 −8 Вт
стильб
1 сбн = 1 кд / см 2 = 10 4 кд / м 2
фот
1ф = 10 4 люкс

% PDF-1.4 % 1 0 obj> / StructTreeRoot >>> / Страницы 4 0 R >> endobj 2 0 obj> endobj 3 0 obj> endobj 4 0 obj> endobj 5 0 obj >>> / Contents [3465 0 R 3466 0 R 3467 0 R] / StructParents 0 / MediaBox [0 0 2592 1728] >> endobj 6 0 obj> endobj 7 0 obj> endobj 8 0 obj> endobj 9 0 obj> endobj 10 0 obj> endobj 11 0 obj> endobj 12 0 obj> endobj 13 0 obj> endobj 14 0 obj> endobj 15 0 obj > endobj 16 0 obj> endobj 17 0 obj> endobj 18 0 obj> endobj 19 0 obj> endobj 20 0 obj> endobj 21 0 obj> endobj 22 0 obj> endobj 23 0 obj> endobj 24 0 obj> endobj 25 0 obj> endobj 26 0 obj> endobj 27 0 объект> endobj 28 0 объект> endobj 29 0 объект > endobj 30 0 obj> endobj 31 0 obj> endobj 32 0 obj> endobj 33 0 obj> endobj 34 0 obj> endobj 35 0 obj> endobj 36 0 obj> endobj 37 0 obj> endobj 38 0 obj> endobj 39 0 obj> endobj 40 0 ​​obj> endobj 41 0 obj> endobj 42 0 obj> endobj 43 0 obj> endobj 44 0 obj> endobj 45 0 obj > endobj 46 0 obj> endobj 47 0 obj> endobj 48 0 obj> endobj 49 0 obj> endobj 50 0 obj> endobj 51 0 obj> endobj 52 0 obj> endobj 53 0 obj> endobj 54 0 obj > endobj 55 0 obj> endobj 56 0 obj> endobj 57 0 obj> endobj 58 0 obj> endobj 59 0 obj> endobj 60 0 obj> endobj 61 0 obj> endobj 62 0 obj> endobj 63 0 obj> endobj 64 0 obj> endobj 65 0 объект> endobj 66 0 объект> endobj 67 0 obj> endobj 68 0 obj> endobj 69 0 obj> endobj 70 0 obj> endobj 71 0 obj> endobj 72 0 obj > endobj 73 0 obj> endobj 74 0 obj> endobj 75 0 obj> endobj 76 0 obj> endobj 77 0 obj> endobj 78 0 obj> endobj 79 0 obj> endobj 80 0 obj> endobj 81 0 obj> endobj 82 0 obj> endobj 83 0 obj > endobj 84 0 obj> endobj 85 0 obj> endobj 86 0 obj> endobj 87 0 obj> endobj 88 0 obj> endobj 89 0 obj> endobj 90 0 obj> endobj 91 0 obj> endobj 92 0 obj > endobj 93 0 obj> endobj 94 0 obj> endobj 95 0 obj> endobj 96 0 obj> endobj 97 0 obj> endobj 98 0 obj> endobj 99 0 obj> endobj 100 0 obj> endobj 101 0 obj > endobj 102 0 obj> endobj 103 0 obj> endobj 104 0 obj> endobj 105 0 obj> endobj 106 0 obj> endobj 107 0 obj> endobj 108 0 obj > endobj 109 0 obj> endobj 110 0 obj> endobj 111 0 obj> endobj 112 0 obj> endobj 113 0 obj> endobj 114 0 obj> endobj 115 0 obj > endobj 116 0 obj> endobj 117 0 obj> endobj 118 0 obj> endobj 119 0 obj> endobj 120 0 obj> endobj 121 0 obj> endobj 122 0 obj > endobj 123 0 obj> endobj 124 0 obj> endobj 125 0 obj> endobj 126 0 obj> endobj 127 0 obj> endobj 128 0 obj> endobj 129 0 obj> endobj 130 0 obj> endobj 131 0 obj> endobj 132 0 obj> endobj 133 0 obj> endobj 134 0 obj> endobj 135 0 obj> endobj 136 0 obj> endobj 137 0 obj> endobj 138 0 obj> endobj 139 0 obj> endobj 140 0 obj> endobj 141 0 obj> endobj 142 0 obj> endobj 143 0 obj > endobj 144 0 obj> endobj 145 0 obj> endobj 146 0 obj> endobj 147 0 obj> endobj 148 0 obj> endobj 149 0 obj> endobj 150 0 obj > endobj 151 0 obj> endobj 152 0 obj> endobj 153 0 obj> endobj 154 0 obj> endobj 155 0 obj> endobj 156 0 obj> endobj 157 0 obj > endobj 158 0 obj> endobj 159 0 obj> endobj 160 0 obj> endobj 161 0 obj> endobj 162 0 obj> endobj 163 0 obj> endobj 164 0 obj > endobj 165 0 obj> endobj 166 0 obj> endobj 167 0 obj> endobj 168 0 obj> endobj 169 0 obj> endobj 170 0 obj> endobj 171 0 obj > endobj 172 0 obj> endobj 173 0 obj> endobj 174 0 obj> endobj 175 0 obj> endobj 176 0 obj> endobj 177 0 obj> endobj 178 0 obj > endobj 179 0 obj> endobj 180 0 obj> endobj 181 0 obj> endobj 182 0 obj> endobj 183 0 obj> endobj 184 0 obj> endobj 185 0 obj> endobj 186 0 obj> endobj 187 0 obj> endobj 188 0 obj> endobj 189 0 obj> endobj 190 0 obj > endobj 191 0 obj> endobj 192 0 obj> endobj 193 0 obj> endobj 194 0 obj> endobj 195 0 obj> endobj 196 0 obj> endobj 197 0 obj > endobj 198 0 obj> endobj 199 0 obj> endobj 200 0 obj> endobj 201 0 obj> endobj 202 0 obj> endobj 203 0 obj> endobj 204 0 obj > endobj 205 0 obj> endobj 206 0 obj> endobj 207 0 obj> endobj 208 0 obj> endobj 209 0 obj> endobj 210 0 obj> endobj 211 0 obj> endobj 212 0 obj> endobj 213 0 obj> endobj 214 0 obj> endobj 215 0 obj> endobj 216 0 obj> endobj 217 0 obj> endobj 218 0 obj> endobj 219 0 obj> endobj 220 0 obj> endobj 221 0 obj> endobj 222 0 obj> endobj 223 0 obj> endobj 224 0 obj> endobj 225 0 obj> endobj 226 0 obj> endobj 227 0 obj > endobj 228 0 obj> endobj 229 0 obj> endobj 230 0 obj> endobj 231 0 obj> endobj 232 0 obj> endobj 233 0 obj> endobj 234 0 obj > endobj 235 0 obj> endobj 236 0 obj> endobj 237 0 obj> endobj 238 0 obj> endobj 239 0 obj> endobj 240 0 obj> endobj 241 0 obj > endobj 242 0 obj> endobj 243 0 obj> endobj 244 0 obj> endobj 245 0 obj> endobj 246 0 obj> endobj 247 0 obj> endobj 248 0 obj> endobj 249 0 obj> endobj 250 0 obj> endobj 251 0 obj > endobj 252 0 obj> endobj 253 0 obj> endobj 254 0 obj> endobj 255 0 obj> endobj 256 0 obj> endobj 257 0 obj> endobj 258 0 obj> endobj 259 0 obj> endobj 260 0 obj> endobj 261 0 obj > endobj 262 0 obj> endobj 263 0 obj> endobj 264 0 obj> endobj 265 0 obj> endobj 266 0 obj> endobj 267 0 obj> endobj 268 0 obj > endobj 269 0 obj> endobj 270 0 obj> endobj 271 0 obj> endobj 272 0 obj> endobj 273 0 obj> endobj 274 0 obj> endobj 275 0 obj > endobj 276 0 obj> endobj 277 0 obj> endobj 278 0 obj> endobj 279 0 obj> endobj 280 0 obj> endobj 281 0 obj> endobj 282 0 obj > endobj 283 0 obj> endobj 284 0 obj> endobj 285 0 obj> endobj 286 0 obj> endobj 287 0 obj> endobj 288 0 obj> endobj 289 0 obj > endobj 290 0 obj> endobj 291 0 obj> endobj 292 0 obj> endobj 293 0 obj> endobj 294 0 obj> endobj 295 0 obj> endobj 296 0 obj> endobj 297 0 obj> endobj 298 0 obj> endobj 299 0 obj > endobj 300 0 obj> endobj 301 0 obj> endobj 302 0 obj> endobj 303 0 obj> endobj 304 0 obj> endobj 305 0 obj> endobj 306 0 obj> endobj 307 0 obj > endobj 308 0 obj> endobj 309 0 obj> endobj 310 0 obj> endobj 311 0 obj> endobj 312 0 obj> endobj 313 0 obj> endobj 314 0 obj > endobj 315 0 obj> endobj 316 0 obj> endobj 317 0 obj> endobj 318 0 obj> endobj 319 0 obj> endobj 320 0 obj> endobj 321 0 obj> endobj 322 0 obj> endobj 323 0 obj > endobj 324 0 obj> endobj 325 0 obj > endobj 326 0 obj> endobj 327 0 obj> endobj 328 0 obj> endobj 329 0 obj> endobj 330 0 obj> endobj 331 0 obj> endobj 332 0 obj > endobj 333 0 obj> endobj 334 0 obj> endobj 335 0 obj> endobj 336 0 obj> endobj 337 0 obj> endobj 338 0 obj> endobj 339 0 obj > endobj 340 0 obj> endobj 341 0 obj> endobj 342 0 obj> endobj 343 0 obj> endobj 344 0 obj> endobj 345 0 obj> endobj 346 0 obj > endobj 347 0 obj> endobj 348 0 obj> endobj 349 0 obj> endobj 350 0 obj> endobj 351 0 obj> endobj 352 0 obj> endobj 353 0 obj > endobj 354 0 obj> endobj 355 0 obj> endobj 356 0 obj> endobj 357 0 obj> endobj 358 0 obj> endobj 359 0 obj> endobj 360 0 obj > endobj 361 0 obj> endobj 362 0 obj> endobj 363 0 obj> endobj 364 0 obj> endobj 365 0 obj> endobj 366 0 obj> endobj 367 0 obj> endobj 368 0 obj> endobj 369 0 obj > endobj 370 0 obj> endobj 371 0 obj> endobj 372 0 obj> endobj 373 0 obj> endobj 374 0 obj> endobj 375 0 obj> endobj 376 0 obj > endobj 377 0 obj> endobj 378 0 obj> endobj 379 0 obj> endobj 380 0 obj> endobj 381 0 obj> endobj 382 0 obj> endobj 383 0 obj > endobj 384 0 obj> endobj 385 0 obj> endobj 386 0 obj> endobj 387 0 obj> endobj 388 0 obj> endobj 389 0 obj> endobj 390 0 obj > endobj 391 0 obj> endobj 392 0 obj> endobj 393 0 obj> endobj 394 0 obj> endobj 395 0 obj> endobj 396 0 obj> endobj 397 0 obj > endobj 398 0 obj> endobj 399 0 obj> endobj 400 0 obj> endobj 401 0 obj> endobj 402 0 obj> endobj 403 0 obj> endobj 404 0 obj > endobj 405 0 obj> endobj 406 0 obj> endobj 407 0 obj> endobj 408 0 obj> endobj 409 0 obj> endobj 410 0 obj> endobj 411 0 obj> endobj 412 0 obj> endobj 413 0 obj > endobj 414 0 obj> endobj 415 0 obj> endobj 416 0 obj> endobj 417 0 obj> endobj 418 0 obj> endobj 419 0 obj> endobj 420 0 obj > endobj 421 0 obj> endobj 422 0 obj> endobj 423 0 obj> endobj 424 0 obj> endobj 425 0 obj> endobj 426 0 obj> endobj 427 0 obj > endobj 428 0 obj> endobj 429 0 obj> endobj 430 0 obj> endobj 431 0 obj> endobj 432 0 obj> endobj 433 0 obj> endobj 434 0 obj > endobj 435 0 obj> endobj 436 0 obj> endobj 437 0 obj> endobj 438 0 obj> endobj 439 0 obj> endobj 440 0 obj> endobj 441 0 obj > endobj 442 0 obj> endobj 443 0 obj> endobj 444 0 obj> endobj 445 0 obj> endobj 446 0 obj> endobj 447 0 obj> endobj 448 0 obj > endobj 449 0 obj> endobj 450 0 obj> endobj 451 0 obj> endobj 452 0 obj> endobj 453 0 obj> endobj 454 0 obj> endobj 455 0 obj> endobj 456 0 obj> endobj 457 0 obj> endobj 458 0 obj> endobj 459 0 obj> endobj 460 0 obj> endobj 461 0 obj> endobj 462 0 obj> endobj 463 0 obj> endobj 464 0 obj> endobj 465 0 obj> endobj 466 0 obj> endobj 467 0 obj> endobj 468 0 obj> endobj 469 0 obj > endobj 470 0 obj> endobj 471 0 obj> endobj 472 0 obj> endobj 473 0 obj> endobj 474 0 obj> endobj 475 0 obj> endobj 476 0 obj > endobj 477 0 obj> endobj 478 0 obj> endobj 479 0 obj> endobj 480 0 obj> endobj 481 0 obj> endobj 482 0 obj> endobj 483 0 obj > endobj 484 0 obj> endobj 485 0 obj> endobj 486 0 obj> endobj 487 0 obj> endobj 488 0 obj> endobj 489 0 obj> endobj 490 0 obj > endobj 491 0 obj> endobj 492 0 obj> endobj 493 0 obj> endobj 494 0 obj> endobj 495 0 obj> endobj 496 0 obj> endobj 497 0 obj> endobj 498 0 obj> endobj 499 0 obj > endobj 500 0 obj> endobj 501 0 obj> endobj 502 0 obj> endobj 503 0 obj> endobj 504 0 obj> endobj 505 0 obj> endobj 506 0 obj > endobj 507 0 obj> endobj 508 0 obj> endobj 509 0 obj> endobj 510 0 obj> endobj 511 0 obj> endobj 512 0 obj> endobj 513 0 obj > endobj 514 0 obj> endobj 515 0 obj> endobj 516 0 obj> endobj 517 0 obj> endobj 518 0 obj> endobj 519 0 obj> endobj 520 0 obj > endobj 521 0 obj> endobj 522 0 obj> endobj 523 0 obj> endobj 524 0 obj> endobj 525 0 obj> endobj 526 0 obj> endobj 527 0 obj > endobj 528 0 obj> endobj 529 0 obj> endobj 530 0 obj> endobj 531 0 obj> endobj 532 0 obj> endobj 533 0 obj> endobj 534 0 obj > endobj 535 0 obj> endobj 536 0 obj> endobj 537 0 obj> endobj 538 0 obj> endobj 539 0 obj> endobj 540 0 obj> endobj 541 0 obj> endobj 542 0 obj> endobj 543 0 obj> endobj 544 0 obj> endobj 545 0 obj> endobj 546 0 obj> endobj 547 0 obj> endobj 548 0 obj> endobj 549 0 obj> endobj 550 0 obj> endobj 551 0 obj> endobj 552 0 obj> endobj 553 0 obj> endobj 554 0 obj> endobj 555 0 obj > endobj 556 0 obj> endobj 557 0 obj> endobj 558 0 obj> endobj 559 0 obj> endobj 560 0 obj> endobj 561 0 obj> endobj 562 0 obj > endobj 563 0 obj> endobj 564 0 obj> endobj 565 0 obj> endobj 566 0 obj> endobj 567 0 obj> endobj 568 0 obj> endobj 569 0 obj > endobj 570 0 obj> endobj 571 0 obj> endobj 572 0 obj> endobj 573 0 obj> endobj 574 0 obj> endobj 575 0 obj> endobj 576 0 obj > endobj 577 0 obj> endobj 578 0 obj> endobj 579 0 obj> endobj 580 0 obj> endobj 581 0 obj> endobj 582 0 obj> endobj 583 0 obj> endobj 584 0 obj> endobj 585 0 obj > endobj 586 0 obj> endobj 587 0 obj> endobj 588 0 obj> endobj 589 0 obj> endobj 590 0 obj> endobj 591 0 obj> endobj 592 0 obj > endobj 593 0 obj> endobj 594 0 obj> endobj 595 0 obj> endobj 596 0 obj> endobj 597 0 obj> endobj 598 0 obj> endobj 599 0 obj > endobj 600 0 obj> endobj 601 0 obj> endobj 602 0 obj> endobj 603 0 obj> endobj 604 0 obj> endobj 605 0 obj> endobj 606 0 obj > endobj 607 0 obj> endobj 608 0 obj> endobj 609 0 obj> endobj 610 0 obj> endobj 611 0 obj> endobj 612 0 obj> endobj 613 0 obj > endobj 614 0 obj> endobj 615 0 obj> endobj 616 0 obj> endobj 617 0 obj> endobj 618 0 obj> endobj 619 0 obj> endobj 620 0 obj > endobj 621 0 obj> endobj 622 0 obj> endobj 623 0 obj> endobj 624 0 obj> endobj 625 0 obj> endobj 626 0 obj> endobj 627 0 obj> endobj 628 0 obj> endobj 629 0 obj> endobj 630 0 obj> endobj 631 0 obj> endobj 632 0 obj> endobj 633 0 obj> endobj 634 0 obj> endobj 635 0 obj> endobj 636 0 obj> endobj 637 0 obj> endobj 638 0 obj> endobj 639 0 obj> endobj 640 0 obj> endobj 641 0 obj > endobj 642 0 obj> endobj 643 0 obj> endobj 644 0 obj> endobj 645 0 obj> endobj 646 0 obj> endobj 647 0 obj> endobj 648 0 obj > endobj 649 0 obj> endobj 650 0 obj> endobj 651 0 obj> endobj 652 0 obj> endobj 653 0 obj> endobj 654 0 obj> endobj 655 0 obj > endobj 656 0 obj> endobj 657 0 obj> endobj 658 0 obj> endobj 659 0 obj> endobj 660 0 obj> endobj 661 0 obj> endobj 662 0 obj > endobj 663 0 obj> endobj 664 0 obj> endobj 665 0 obj> endobj 666 0 obj> endobj 667 0 obj> endobj 668 0 obj> endobj 669 0 obj> endobj 670 0 obj> endobj 671 0 obj > endobj 672 0 obj> endobj 673 0 obj> endobj 674 0 obj> endobj 675 0 obj> endobj 676 0 obj> endobj 677 0 obj> endobj 678 0 obj > endobj 679 0 obj> endobj 680 0 obj> endobj 681 0 obj> endobj 682 0 obj> endobj 683 0 obj> endobj 684 0 obj> endobj 685 0 obj > endobj 686 0 obj> endobj 687 0 obj> endobj 688 0 obj> endobj 689 0 obj> endobj 690 0 obj> endobj 691 0 obj> endobj 692 0 obj > endobj 693 0 obj> endobj 694 0 obj> endobj 695 0 obj> endobj 696 0 obj> endobj 697 0 obj> endobj 698 0 obj> endobj 699 0 obj > endobj 700 0 obj> endobj 701 0 obj> endobj 702 0 obj> endobj 703 0 obj> endobj 704 0 obj> endobj 705 0 obj> endobj 706 0 obj > endobj 707 0 obj> endobj 708 0 obj> endobj 709 0 obj> endobj 710 0 obj> endobj 711 0 obj> endobj 712 0 obj> endobj 713 0 obj> endobj 714 0 obj> endobj 715 0 obj> endobj 716 0 obj> endobj 717 0 obj> endobj 718 0 obj> endobj 719 0 obj> endobj 720 0 obj> endobj 721 0 obj> endobj 722 0 obj> endobj 723 0 obj> endobj 724 0 obj> endobj 725 0 obj> endobj 726 0 obj> endobj 727 0 obj > endobj 728 0 obj> endobj 729 0 obj> endobj 730 0 obj> endobj 731 0 obj> endobj 732 0 obj> endobj 733 0 obj> endobj 734 0 obj > endobj 735 0 obj> endobj 736 0 obj> endobj 737 0 obj> endobj 738 0 obj> endobj 739 0 obj> endobj 740 0 obj> endobj 741 0 obj > endobj 742 0 obj> endobj 743 0 obj> endobj 744 0 obj> endobj 745 0 obj> endobj 746 0 obj> endobj 747 0 obj> endobj 748 0 obj > endobj 749 0 obj> endobj 750 0 obj> endobj 751 0 obj> endobj 752 0 obj> endobj 753 0 obj> endobj 754 0 obj> endobj 755 0 obj> endobj 756 0 obj> endobj 757 0 obj > endobj 758 0 obj> endobj 759 0 obj> endobj 760 0 obj> endobj 761 0 obj> endobj 762 0 obj> endobj 763 0 obj> endobj 764 0 obj > endobj 765 0 obj> endobj 766 0 obj> endobj 767 0 obj> endobj 768 0 obj> endobj 769 0 obj> endobj 770 0 obj> endobj 771 0 obj > endobj 772 0 obj> endobj 773 0 obj> endobj 774 0 obj> endobj 775 0 obj> endobj 776 0 obj> endobj 777 0 obj> endobj 778 0 obj > endobj 779 0 obj> endobj 780 0 obj> endobj 781 0 obj> endobj 782 0 obj> endobj 783 0 obj> endobj 784 0 obj> endobj 785 0 obj > endobj 786 0 obj> endobj 787 0 obj> endobj 788 0 obj> endobj 789 0 obj> endobj 790 0 obj> endobj 791 0 obj> endobj 792 0 obj > endobj 793 0 obj> endobj 794 0 obj> endobj 795 0 obj> endobj 796 0 obj> endobj 797 0 obj> endobj 798 0 obj> endobj 799 0 obj> endobj 800 0 obj> endobj 801 0 obj> endobj 802 0 obj> endobj 803 0 obj> endobj 804 0 obj> endobj 805 0 obj> endobj 806 0 obj> endobj 807 0 obj> endobj 808 0 obj> endobj 809 0 obj> endobj 810 0 obj> endobj 811 0 obj> endobj 812 0 obj> endobj 813 0 obj > endobj 814 0 obj> endobj 815 0 obj> endobj 816 0 obj> endobj 817 0 obj> endobj 818 0 obj> endobj 819 0 obj> endobj 820 0 obj > endobj 821 0 obj> endobj 822 0 obj> endobj 823 0 obj> endobj 824 0 obj> endobj 825 0 obj> endobj 826 0 obj> endobj 827 0 obj > endobj 828 0 obj> endobj 829 0 obj> endobj 830 0 obj> endobj 831 0 obj> endobj 832 0 obj> endobj 833 0 obj> endobj 834 0 obj > endobj 835 0 obj> endobj 836 0 obj> endobj 837 0 obj> endobj 838 0 obj> endobj 839 0 obj> endobj 840 0 obj> endobj 841 0 obj> endobj 842 0 obj> endobj 843 0 obj > endobj 844 0 obj> endobj 845 0 obj> endobj 846 0 obj> endobj 847 0 obj> endobj 848 0 obj> endobj 849 0 obj> endobj 850 0 obj > endobj 851 0 obj> endobj 852 0 obj> endobj 853 0 obj> endobj 854 0 obj> endobj 855 0 obj> endobj 856 0 obj> endobj 857 0 obj > endobj 858 0 obj> endobj 859 0 obj> endobj 860 0 obj> endobj 861 0 obj> endobj 862 0 obj> endobj 863 0 obj> endobj 864 0 obj > endobj 865 0 obj> endobj 866 0 obj> endobj 867 0 obj> endobj 868 0 obj> endobj 869 0 obj> endobj 870 0 obj> endobj 871 0 obj > endobj 872 0 obj> endobj 873 0 obj> endobj 874 0 obj> endobj 875 0 obj> endobj 876 0 obj> endobj 877 0 obj> endobj 878 0 obj > endobj 879 0 obj> endobj 880 0 obj> endobj 881 0 obj> endobj 882 0 obj> endobj 883 0 obj> endobj 884 0 obj> endobj 885 0 obj> endobj 886 0 obj> endobj 887 0 obj> endobj 888 0 obj> endobj 889 0 obj> endobj 890 0 obj> endobj 891 0 obj> endobj 892 0 obj> endobj 893 0 obj> endobj 894 0 obj> endobj 895 0 obj> endobj 896 0 obj> endobj 897 0 obj> endobj 898 0 obj> endobj 899 0 obj > endobj 900 0 obj> endobj 901 0 obj> endobj 902 0 obj> endobj 903 0 obj> endobj 904 0 obj> endobj 905 0 obj> endobj 906 0 obj > endobj 907 0 obj> endobj 908 0 obj> endobj 909 0 obj> endobj 910 0 obj> endobj 911 0 obj> endobj 912 0 obj> endobj 913 0 obj > endobj 914 0 obj> endobj 915 0 obj> endobj 916 0 obj> endobj 917 0 obj> endobj 918 0 obj> endobj 919 0 obj> endobj 920 0 obj > endobj 921 0 obj> endobj 922 0 obj> endobj 923 0 obj> endobj 924 0 obj> endobj 925 0 obj> endobj 926 0 obj> endobj 927 0 obj> endobj 928 0 obj> endobj 929 0 obj > endobj 930 0 obj> endobj 931 0 obj> endobj 932 0 obj> endobj 933 0 obj> endobj 934 0 obj> endobj 935 0 obj> endobj 936 0 obj > endobj 937 0 obj> endobj 938 0 obj> endobj 939 0 obj> endobj 940 0 obj> endobj 941 0 obj> endobj 942 0 obj> endobj 943 0 obj > endobj 944 0 obj> endobj 945 0 obj> endobj 946 0 obj> endobj 947 0 obj> endobj 948 0 obj> endobj 949 0 obj> endobj 950 0 obj > endobj 951 0 obj> endobj 952 0 obj> endobj 953 0 obj> endobj 954 0 obj> endobj 955 0 obj> endobj 956 0 obj> endobj 957 0 obj > endobj 958 0 obj> endobj 959 0 obj> endobj 960 0 obj> endobj 961 0 obj> endobj 962 0 obj> endobj 963 0 obj> endobj 964 0 obj > endobj 965 0 obj> endobj 966 0 obj> endobj 967 0 obj> endobj 968 0 obj> endobj 969 0 obj> endobj 970 0 obj> endobj 971 0 obj> endobj 972 0 obj> endobj 973 0 obj> endobj 974 0 obj> endobj 975 0 obj> endobj 976 0 obj> endobj 977 0 obj> endobj 978 0 obj> endobj 979 0 obj> endobj 980 0 obj> endobj 981 0 obj> endobj 982 0 obj> endobj 983 0 obj> endobj 984 0 obj> endobj 985 0 obj > endobj 986 0 obj> endobj 987 0 obj> endobj 988 0 obj> endobj 989 0 obj> endobj 990 0 obj> endobj 991 0 obj> endobj 992 0 obj > endobj 993 0 obj> endobj 994 0 obj> endobj 995 0 obj> endobj 996 0 obj> endobj 997 0 obj> endobj 998 0 obj> endobj 999 0 obj > endobj 1000 0 obj> endobj 1001 0 obj> endobj 1002 0 obj> endobj 1003 0 obj> endobj 1004 0 obj > endobj 1005 0 obj> endobj 1006 0 obj> endobj 1007 0 obj> endobj 1008 0 obj> endobj 1009 0 obj> endobj 1010 0 obj> endobj 1011 0 obj> endobj 1012 0 obj> endobj 1013 0 obj> endobj 1014 0 obj> endobj 1015 0 obj> endobj 1016 0 obj > endobj 1017 0 obj> endobj 1018 0 obj> endobj 1019 0 obj> endobj 1020 0 obj> endobj 1021 0 obj > endobj 1022 0 obj> endobj 1023 0 obj> endobj 1024 0 obj> endobj 1025 0 obj> endobj 1026 0 obj > endobj 1027 0 obj> endobj 1028 0 obj> endobj 1029 0 obj> endobj 1030 0 obj> endobj 1031 0 obj> endobj 1032 0 obj> endobj 1033 0 obj> endobj 1034 0 obj> endobj 1035 0 obj> endobj 1036 0 obj > endobj 1037 0 obj> endobj 1038 0 obj> endobj 1039 0 obj> endobj 1040 0 obj> endobj 1041 0 obj > endobj 1042 0 obj> endobj 1043 0 obj> endobj 1044 0 obj> endobj 1045 0 obj> endobj 1046 0 obj> endobj 1047 0 obj> endobj 1048 0 obj> endobj 1049 0 obj> endobj 1050 0 obj> endobj 1051 0 obj > endobj 1052 0 obj> endobj 1053 0 obj> endobj 1054 0 obj> endobj 1055 0 obj> endobj 1056 0 obj> endobj 1057 0 obj> endobj 1058 0 obj> endobj 1059 0 obj> endobj 1060 0 obj> endobj 1061 0 obj> endobj 1062 0 obj> endobj 1063 0 obj> endobj 1064 0 obj> endobj 1065 0 obj> endobj 1066 0 obj > endobj 1067 0 obj> endobj 1068 0 obj> endobj 1069 0 obj> endobj 1070 0 obj> endobj 1071 0 obj> endobj 1072 0 obj> endobj 1073 0 obj> endobj 1074 0 obj> endobj 1075 0 obj> endobj 1076 0 obj > endobj 1077 0 obj> endobj 1078 0 obj> endobj 1079 0 obj> endobj 1080 0 obj> endobj 1081 0 obj > endobj 1082 0 obj> endobj 1083 0 obj> endobj 1084 0 obj> endobj 1085 0 obj> endobj 1086 0 obj> endobj 1087 0 obj> endobj 1088 0 obj> endobj 1089 0 obj> endobj 1090 0 obj> endobj 1091 0 obj > endobj 1092 0 obj> endobj 1093 0 obj> endobj 1094 0 obj> endobj 1095 0 obj> endobj 1096 0 obj > endobj 1097 0 obj> endobj 1098 0 obj> endobj 1099 0 obj> endobj 1100 0 obj> endobj 1101 0 obj> endobj 1102 0 obj> endobj 1103 0 obj > endobj 1104 0 obj> endobj 1105 0 obj> endobj 1106 0 obj> endobj 1107 0 obj> endobj 1108 0 obj> endobj 1109 0 obj> endobj 1110 0 obj> endobj 1111 0 obj> endobj 1112 0 obj> endobj 1113 0 obj > endobj 1114 0 obj> endobj 1115 0 obj> endobj 1116 0 obj> endobj 1117 0 obj> endobj 1118 0 obj > endobj 1119 0 obj> endobj 1120 0 obj> endobj 1121 0 obj> endobj 1122 0 obj> endobj 1123 0 obj> endobj 1124 0 obj> endobj 1125 0 obj> endobj 1126 0 obj> endobj 1127 0 obj> endobj 1128 0 obj > endobj 1129 0 obj> endobj 1130 0 obj> endobj 1131 0 obj> endobj 1132 0 obj> endobj 1133 0 obj > endobj 1134 0 obj> endobj 1135 0 obj> endobj 1136 0 obj> endobj 1137 0 obj> endobj 1138 0 obj> endobj 1139 0 obj> endobj 1140 0 obj> endobj 1141 0 obj> endobj 1142 0 obj> endobj 1143 0 obj > endobj 1144 0 obj> endobj 1145 0 obj> endobj 1146 0 obj> endobj 1147 0 obj> endobj 1148 0 obj> endobj 1149 0 obj> endobj 1150 0 obj> endobj 1151 0 obj> endobj 1152 0 obj> endobj 1153 0 obj > endobj 1154 0 obj> endobj 1155 0 obj> endobj 1156 0 obj> endobj 1157 0 obj> endobj 1158 0 obj> endobj 1159 0 obj> endobj 1160 0 obj> endobj 1161 0 obj> endobj 1162 0 obj> endobj 1163 0 obj > endobj 1164 0 obj> endobj 1165 0 obj> endobj 1166 0 obj> endobj 1167 0 obj> endobj 1168 0 obj> endobj 1169 0 obj> endobj 1170 0 obj> endobj 1171 0 obj> endobj 1172 0 obj> endobj 1173 0 obj > endobj 1174 0 obj> endobj 1175 0 obj> endobj 1176 0 obj > endobj 1177 0 obj> endobj 1178 0 obj> endobj 1179 0 obj> endobj 1180 0 obj> endobj 1181 0 obj > endobj 1182 0 obj> endobj 1183 0 obj> endobj 1184 0 obj> endobj 1185 0 obj> endobj 1186 0 obj > endobj 1187 0 obj> endobj 1188 0 obj> endobj 1189 0 obj > endobj 1190 0 obj> endobj 1191 0 obj> endobj 1192 0 obj> endobj 1193 0 obj> endobj 1194 0 obj > endobj 1195 0 obj> endobj 1196 0 obj> endobj 1197 0 obj> endobj 1198 0 obj> endobj 1199 0 obj > endobj 1200 0 obj> endobj 1201 0 obj> endobj 1202 0 obj > endobj 1203 0 obj> endobj 1204 0 obj> endobj 1205 0 obj> endobj 1206 0 obj> endobj 1207 0 obj > endobj 1208 0 obj> endobj 1209 0 obj> endobj 1210 0 obj> endobj 1211 0 obj> endobj 1212 0 obj > endobj 1213 0 obj> endobj 1214 0 obj> endobj 1215 0 obj > endobj 1216 0 obj> endobj 1217 0 obj> endobj 1218 0 obj> endobj 1219 0 obj> endobj 1220 0 obj > endobj 1221 0 obj> endobj 1222 0 obj> endobj 1223 0 obj> endobj 1224 0 obj> endobj 1225 0 obj > endobj 1226 0 obj> endobj 1227 0 obj> endobj 1228 0 obj > endobj 1229 0 obj> endobj 1230 0 obj> endobj 1231 0 obj> endobj 1232 0 obj> endobj 1233 0 obj > endobj 1234 0 obj> endobj 1235 0 obj> endobj 1236 0 obj> endobj 1237 0 obj> endobj 1238 0 obj > endobj 1239 0 obj> endobj 1240 0 obj> endobj 1241 0 obj > endobj 1242 0 obj> endobj 1243 0 obj> endobj 1244 0 obj> endobj 1245 0 obj> endobj 1246 0 obj > endobj 1247 0 obj> endobj 1248 0 obj> endobj 1249 0 obj> endobj 1250 0 obj> endobj 1251 0 obj > endobj 1252 0 объект> endobj 1253 0 объект> endobj 1254 0 объект > endobj 1255 0 obj> endobj 1256 0 obj> endobj 1257 0 obj> endobj 1258 0 obj> endobj 1259 0 obj > endobj 1260 0 obj> endobj 1261 0 obj> endobj 1262 0 obj> endobj 1263 0 obj> endobj 1264 0 obj > endobj 1265 0 obj> endobj 1266 0 obj> endobj 1267 0 obj > endobj 1268 0 obj> endobj 1269 0 obj> endobj 1270 0 obj> endobj 1271 0 obj> endobj 1272 0 obj > endobj 1273 0 obj> endobj 1274 0 obj> endobj 1275 0 obj> endobj 1276 0 obj> endobj 1277 0 obj > endobj 1278 0 obj> endobj 1279 0 obj> endobj 1280 0 obj > endobj 1281 0 obj> endobj 1282 0 obj> endobj 1283 0 obj> endobj 1284 0 obj> endobj 1285 0 obj > endobj 1286 0 obj> endobj 1287 0 obj> endobj 1288 0 obj> endobj 1289 0 obj> endobj 1290 0 obj > endobj 1291 0 obj> endobj 1292 0 obj> endobj 1293 0 obj > endobj 1294 0 obj> endobj 1295 0 obj> endobj 1296 0 obj> endobj 1297 0 obj> endobj 1298 0 obj > endobj 1299 0 obj> endobj 1300 0 obj> endobj 1301 0 obj> endobj 1302 0 obj> endobj 1303 0 obj > endobj 1304 0 obj> endobj 1305 0 obj> endobj 1306 0 obj > endobj 1307 0 obj> endobj 1308 0 obj> endobj 1309 0 obj> endobj 1310 0 obj> endobj 1311 0 obj > endobj 1312 0 obj> endobj 1313 0 obj> endobj 1314 0 obj> endobj 1315 0 obj> endobj 1316 0 obj > endobj 1317 0 obj> endobj 1318 0 obj> endobj 1319 0 obj > endobj 1320 0 obj> endobj 1321 0 obj> endobj 1322 0 obj> endobj 1323 0 obj> endobj 1324 0 obj > endobj 1325 0 obj> endobj 1326 0 obj> endobj 1327 0 obj> endobj 1328 0 obj> endobj 1329 0 obj > endobj 1330 0 obj> endobj 1331 0 obj> endobj 1332 0 obj > endobj 1333 0 obj> endobj 1334 0 obj> endobj 1335 0 obj> endobj 1336 0 obj> endobj 1337 0 obj > endobj 1338 0 obj> endobj 1339 0 obj> endobj 1340 0 obj> endobj 1341 0 obj> endobj 1342 0 obj > endobj 1343 0 obj> endobj 1344 0 obj> endobj 1345 0 obj > endobj 1346 0 obj> endobj 1347 0 obj> endobj 1348 0 obj> endobj 1349 0 obj> endobj 1350 0 obj > endobj 1351 0 obj> endobj 1352 0 obj> endobj 1353 0 obj> endobj 1354 0 obj> endobj 1355 0 obj > endobj 1356 0 obj> endobj 1357 0 obj> endobj 1358 0 obj > endobj 1359 0 obj> endobj 1360 0 obj> endobj 1361 0 obj> endobj 1362 0 obj> endobj 1363 0 obj > endobj 1364 0 obj> endobj 1365 0 obj> endobj 1366 0 obj> endobj 1367 0 obj> endobj 1368 0 obj > endobj 1369 0 obj> endobj 1370 0 obj> endobj 1371 0 obj > endobj 1372 0 obj> endobj 1373 0 obj> endobj 1374 0 obj> endobj 1375 0 obj> endobj 1376 0 obj > endobj 1377 0 obj> endobj 1378 0 obj> endobj 1379 0 obj> endobj 1380 0 obj> endobj 1381 0 obj > endobj 1382 0 объект> endobj 1383 0 объект> endobj 1384 0 объект > endobj 1385 0 obj> endobj 1386 0 obj> endobj 1387 0 obj> endobj 1388 0 obj> endobj 1389 0 obj > endobj 1390 0 obj> endobj 1391 0 obj> endobj 1392 0 obj> endobj 1393 0 obj> endobj 1394 0 obj > endobj 1395 0 obj> endobj 1396 0 obj> endobj 1397 0 obj > endobj 1398 0 obj> endobj 1399 0 obj> endobj 1400 0 obj> endobj 1401 0 obj> endobj 1402 0 obj > endobj 1403 0 obj> endobj 1404 0 obj> endobj 1405 0 obj> endobj 1406 0 obj> endobj 1407 0 obj > endobj 1408 0 obj> endobj 1409 0 obj> endobj 1410 0 obj > endobj 1411 0 obj> endobj 1412 0 obj> endobj 1413 0 obj> endobj 1414 0 obj> endobj 1415 0 obj > endobj 1416 0 obj> endobj 1417 0 obj> endobj 1418 0 obj> endobj 1419 0 obj> endobj 1420 0 obj > endobj 1421 0 obj> endobj 1422 0 obj> endobj 1423 0 obj > endobj 1424 0 obj> endobj 1425 0 obj> endobj 1426 0 obj> endobj 1427 0 obj> endobj 1428 0 obj > endobj 1429 0 obj> endobj 1430 0 obj> endobj 1431 0 obj> endobj 1432 0 obj> endobj 1433 0 obj > endobj 1434 0 obj> endobj 1435 0 obj> endobj 1436 0 obj > endobj 1437 0 obj> endobj 1438 0 obj> endobj 1439 0 obj> endobj 1440 0 obj> endobj 1441 0 obj > endobj 1442 0 obj> endobj 1443 0 obj> endobj 1444 0 obj> endobj 1445 0 obj> endobj 1446 0 obj > endobj 1447 0 obj> endobj 1448 0 obj> endobj 1449 0 obj > endobj 1450 0 obj> endobj 1451 0 obj> endobj 1452 0 obj> endobj 1453 0 obj> endobj 1454 0 obj > endobj 1455 0 obj> endobj 1456 0 obj> endobj 1457 0 obj> endobj 1458 0 obj> endobj 1459 0 obj > endobj 1460 0 obj> endobj 1461 0 obj> endobj 1462 0 obj > endobj 1463 0 obj> endobj 1464 0 obj> endobj 1465 0 obj> endobj 1466 0 obj> endobj 1467 0 obj > endobj 1468 0 obj> endobj 1469 0 obj> endobj 1470 0 obj> endobj 1471 0 obj> endobj 1472 0 obj > endobj 1473 0 obj> endobj 1474 0 obj> endobj 1475 0 obj > endobj 1476 0 obj> endobj 1477 0 obj> endobj 1478 0 obj> endobj 1479 0 obj> endobj 1480 0 obj > endobj 1481 0 obj> endobj 1482 0 obj> endobj 1483 0 obj> endobj 1484 0 obj> endobj 1485 0 obj > endobj 1486 0 obj> endobj 1487 0 obj> endobj 1488 0 obj > endobj 1489 0 obj> endobj 1490 0 obj> endobj 1491 0 obj> endobj 1492 0 obj> endobj 1493 0 obj > endobj 1494 0 obj> endobj 1495 0 obj> endobj 1496 0 obj> endobj 1497 0 obj> endobj 1498 0 obj > endobj 1499 0 obj> endobj 1500 0 obj> endobj 1501 0 obj > endobj 1502 0 obj> endobj 1503 0 obj> endobj 1504 0 obj> endobj 1505 0 obj> endobj 1506 0 obj > endobj 1507 0 obj> endobj 1508 0 obj> endobj 1509 0 obj> endobj 1510 0 obj> endobj 1511 0 obj > endobj 1512 0 obj> endobj 1513 0 obj> endobj 1514 0 obj > endobj 1515 0 obj> endobj 1516 0 obj> endobj 1517 0 obj> endobj 1518 0 obj> endobj 1519 0 obj > endobj 1520 0 obj> endobj 1521 0 obj> endobj 1522 0 obj> endobj 1523 0 obj> endobj 1524 0 obj > endobj 1525 0 obj> endobj 1526 0 obj> endobj 1527 0 obj > endobj 1528 0 obj> endobj 1529 0 obj> endobj 1530 0 obj> endobj 1531 0 obj> endobj 1532 0 obj > endobj 1533 0 obj> endobj 1534 0 obj> endobj 1535 0 obj> endobj 1536 0 obj> endobj 1537 0 obj > endobj 1538 0 obj> endobj 1539 0 obj> endobj 1540 0 obj > endobj 1541 0 obj> endobj 1542 0 obj> endobj 1543 0 obj> endobj 1544 0 obj> endobj 1545 0 obj > endobj 1546 0 obj> endobj 1547 0 obj> endobj 1548 0 obj> endobj 1549 0 obj> endobj 1550 0 obj > endobj 1551 0 obj> endobj 1552 0 obj> endobj 1553 0 obj > endobj 1554 0 obj> endobj 1555 0 obj> endobj 1556 0 obj> endobj 1557 0 obj> endobj 1558 0 obj > endobj 1559 0 obj> endobj 1560 0 obj> endobj 1561 0 obj> endobj 1562 0 obj> endobj 1563 0 obj > endobj 1564 0 obj> endobj 1565 0 obj> endobj 1566 0 obj > endobj 1567 0 obj> endobj 1568 0 obj> endobj 1569 0 obj> endobj 1570 0 obj> endobj 1571 0 obj > endobj 1572 0 obj> endobj 1573 0 obj> endobj 1574 0 obj> endobj 1575 0 obj> endobj 1576 0 obj > endobj 1577 0 obj> endobj 1578 0 obj> endobj 1579 0 obj > endobj 1580 0 obj> endobj 1581 0 obj> endobj 1582 0 obj> endobj 1583 0 obj> endobj 1584 0 obj > endobj 1585 0 obj> endobj 1586 0 obj> endobj 1587 0 obj> endobj 1588 0 obj> endobj 1589 0 obj > endobj 1590 0 obj> endobj 1591 0 obj> endobj 1592 0 obj > endobj 1593 0 obj> endobj 1594 0 obj> endobj 1595 0 obj> endobj 1596 0 obj> endobj 1597 0 obj > endobj 1598 0 obj> endobj 1599 0 obj> endobj 1600 0 obj> endobj 1601 0 obj> endobj 1602 0 obj > endobj 1603 0 obj> endobj 1604 0 obj> endobj 1605 0 obj > endobj 1606 0 obj> endobj 1607 0 obj> endobj 1608 0 obj> endobj 1609 0 obj> endobj 1610 0 obj > endobj 1611 0 obj> endobj 1612 0 obj> endobj 1613 0 obj> endobj 1614 0 obj> endobj 1615 0 obj > endobj 1616 0 obj> endobj 1617 0 obj> endobj 1618 0 obj > endobj 1619 0 obj> endobj 1620 0 obj> endobj 1621 0 obj> endobj 1622 0 obj> endobj 1623 0 obj > endobj 1624 0 obj> endobj 1625 0 obj> endobj 1626 0 obj> endobj 1627 0 obj> endobj 1628 0 obj > endobj 1629 0 obj> endobj 1630 0 obj> endobj 1631 0 obj > endobj 1632 0 obj> endobj 1633 0 obj> endobj 1634 0 obj> endobj 1635 0 obj> endobj 1636 0 obj > endobj 1637 0 obj> endobj 1638 0 obj> endobj 1639 0 obj> endobj 1640 0 obj> endobj 1641 0 obj > endobj 1642 0 obj> endobj 1643 0 obj> endobj 1644 0 obj > endobj 1645 0 obj> endobj 1646 0 obj> endobj 1647 0 obj> endobj 1648 0 obj> endobj 1649 0 obj > endobj 1650 0 obj> endobj 1651 0 obj> endobj 1652 0 obj> endobj 1653 0 obj> endobj 1654 0 obj > endobj 1655 0 obj> endobj 1656 0 obj> endobj 1657 0 obj > endobj 1658 0 obj> endobj 1659 0 obj> endobj 1660 0 obj> endobj 1661 0 obj> endobj 1662 0 obj > endobj 1663 0 obj> endobj 1664 0 obj> endobj 1665 0 obj> endobj 1666 0 obj> endobj 1667 0 obj > endobj 1668 0 obj> endobj 1669 0 obj> endobj 1670 0 obj> endobj 1671 0 obj> endobj 1672 0 obj> endobj 1673 0 obj> endobj 1674 0 obj> endobj 1675 0 obj> endobj 1676 0 obj> endobj 1677 0 obj> endobj 1678 0 obj> endobj 1679 0 obj> endobj 1680 0 obj> endobj 1681 0 obj> endobj 1682 0 obj> endobj 1683 0 obj> endobj 1684 0 obj> endobj 1685 0 obj> endobj 1686 0 obj> endobj 1687 0 obj> endobj 1688 0 obj> endobj 1689 0 obj> endobj 1690 0 obj> endobj 1691 0 obj> endobj 1692 0 obj> endobj 1693 0 obj> endobj 1694 0 obj> endobj 1695 0 obj> endobj 1696 0 obj> endobj 1697 0 obj> endobj 1698 0 obj> endobj 1699 0 объект> endobj 1700 0 объект> endobj 1701 0 объект > endobj 1702 0 obj> endobj 1703 0 obj> endobj 1704 0 obj> endobj 1705 0 obj> endobj 1706 0 obj> endobj 1707 0 obj> endobj 1708 0 obj> endobj 1709 0 obj> endobj 1710 0 obj > endobj 1711 0 obj> endobj 1712 0 obj> endobj 1713 0 obj> endobj 1714 0 obj> endobj 1715 0 obj> endobj 1716 0 obj> endobj 1717 0 obj> endobj 1718 0 obj> endobj 1719 0 obj> endobj 1720 0 obj > endobj 1721 0 obj> endobj 1722 0 obj> endobj 1723 0 obj> endobj 1724 0 obj> endobj 1725 0 obj > endobj 1726 0 obj> endobj 1727 0 obj> endobj 1728 0 obj> endobj 1729 0 obj> endobj 1730 0 obj> endobj 1731 0 obj> endobj 1732 0 obj > endobj 1733 0 obj> endobj 1734 0 obj> endobj 1735 0 obj> endobj 1736 0 obj> endobj 1737 0 obj> endobj 1738 0 obj> endobj 1739 0 obj> endobj 1740 0 obj> endobj 1741 0 obj> endobj 1742 0 obj > endobj 1743 0 obj> endobj 1744 0 obj> endobj 1745 0 obj> endobj 1746 0 obj> endobj 1747 0 obj > endobj 1748 0 obj> endobj 1749 0 obj> endobj 1750 0 obj> endobj 1751 0 obj> endobj 1752 0 obj> endobj 1753 0 obj> endobj 1754 0 obj> endobj 1755 0 obj> endobj 1756 0 obj> endobj 1757 0 obj > endobj 1758 0 obj> endobj 1759 0 obj> endobj 1760 0 obj> endobj 1761 0 obj> endobj 1762 0 obj > endobj 1763 0 obj> endobj 1764 0 obj> endobj 1765 0 obj> endobj 1766 0 obj> endobj 1767 0 obj> endobj 1768 0 obj> endobj 1769 0 obj> endobj 1770 0 obj> endobj 1771 0 obj> endobj 1772 0 obj > endobj 1773 0 obj> endobj 1774 0 obj> endobj 1775 0 obj> endobj 1776 0 obj> endobj 1777 0 obj> endobj 1778 0 obj> endobj 1779 0 obj> endobj 1780 0 obj> endobj 1781 0 obj> endobj 1782 0 obj > endobj 1783 0 obj> endobj 1784 0 obj> endobj 1785 0 obj> endobj 1786 0 obj> endobj 1787 0 obj > endobj 1788 0 obj> endobj 1789 0 obj> endobj 1790 0 obj> endobj 1791 0 obj> endobj 1792 0 obj> endobj 1793 0 obj> endobj 1794 0 obj> endobj 1795 0 obj> endobj 1796 0 obj> endobj 1797 0 obj > endobj 1798 0 obj> endobj 1799 0 obj> endobj 1800 0 obj> endobj 1801 0 obj> endobj 1802 0 obj > endobj 1803 0 obj> endobj 1804 0 obj> endobj 1805 0 obj> endobj 1806 0 obj> endobj 1807 0 obj> endobj 1808 0 obj> endobj 1809 0 obj> endobj 1810 0 obj> endobj 1811 0 obj> endobj 1812 0 obj > endobj 1813 0 obj> endobj 1814 0 obj > endobj 1815 0 obj> endobj 1816 0 obj> endobj 1817 0 obj> endobj 1818 0 obj> endobj 1819 0 obj > endobj 1820 0 obj> endobj 1821 0 obj> endobj 1822 0 obj> endobj 1823 0 obj> endobj 1824 0 obj > endobj 1825 0 obj> endobj 1826 0 obj> endobj 1827 0 obj> endobj 1828 0 obj> endobj 1829 0 obj> endobj 1830 0 obj> endobj 1831 0 obj> endobj 1832 0 obj> endobj 1833 0 obj> endobj 1834 0 obj > endobj 1835 0 obj> endobj 1836 0 obj> endobj 1837 0 obj> endobj 1838 0 obj> endobj 1839 0 obj > endobj 1840 0 obj> endobj 1841 0 obj> endobj 1842 0 obj> endobj 1843 0 obj> endobj 1844 0 obj> endobj 1845 0 obj> endobj 1846 0 obj> endobj 1847 0 obj> endobj 1848 0 obj> endobj 1849 0 obj > endobj 1850 0 obj> endobj 1851 0 obj> endobj 1852 0 obj> endobj 1853 0 obj> endobj 1854 0 obj > endobj 1855 0 obj> endobj 1856 0 obj> endobj 1857 0 obj> endobj 1858 0 obj> endobj 1859 0 obj> endobj 1860 0 obj> endobj 1861 0 obj > endobj 1862 0 obj> endobj 1863 0 obj> endobj 1864 0 obj> endobj 1865 0 obj> endobj 1866 0 obj> endobj 1867 0 obj> endobj 1868 0 obj> endobj 1869 0 obj> endobj 1870 0 obj> endobj 1871 0 obj > endobj 1872 0 obj> endobj 1873 0 obj> endobj 1874 0 obj> endobj 1875 0 obj> endobj 1876 0 obj > endobj 1877 0 obj> endobj 1878 0 obj> endobj 1879 0 obj> endobj 1880 0 obj> endobj 1881 0 obj> endobj 1882 0 obj> endobj 1883 0 obj> endobj 1884 0 obj> endobj 1885 0 obj> endobj 1886 0 obj > endobj 1887 0 obj> endobj 1888 0 obj> endobj 1889 0 obj> endobj 1890 0 obj> endobj 1891 0 obj > endobj 1892 0 obj> endobj 1893 0 obj> endobj 1894 0 obj> endobj 1895 0 obj> endobj 1896 0 obj> endobj 1897 0 obj> endobj 1898 0 obj> endobj 1899 0 obj> endobj 1900 0 obj> endobj 1901 0 obj > endobj 1902 0 obj> endobj 1903 0 obj> endobj 1904 0 obj> endobj 1905 0 obj> endobj 1906 0 obj> endobj 1907 0 obj> endobj 1908 0 obj> endobj 1909 0 obj> endobj 1910 0 obj> endobj 1911 0 obj > endobj 1912 0 obj> endobj 1913 0 obj> endobj 1914 0 obj> endobj 1915 0 obj> endobj 1916 0 obj > endobj 1917 0 obj> endobj 1918 0 obj> endobj 1919 0 obj> endobj 1920 0 obj> endobj 1921 0 obj> endobj 1922 0 obj> endobj 1923 0 obj> endobj 1924 0 obj> endobj 1925 0 obj> endobj 1926 0 obj > endobj 1927 0 obj> endobj 1928 0 obj> endobj 1929 0 obj> endobj 1930 0 obj> endobj 1931 0 obj > endobj 1932 0 obj> endobj 1933 0 obj> endobj 1934 0 obj> endobj 1935 0 obj> endobj 1936 0 obj> endobj 1937 0 obj> endobj 1938 0 obj> endobj 1939 0 obj> endobj 1940 0 obj> endobj 1941 0 obj > endobj 1942 0 obj> endobj 1943 0 obj > endobj 1944 0 obj> endobj 1945 0 obj> endobj 1946 0 obj> endobj 1947 0 obj> endobj 1948 0 obj > endobj 1949 0 obj> endobj 1950 0 obj> endobj 1951 0 obj> endobj 1952 0 obj> endobj 1953 0 obj > endobj 1954 0 obj> endobj 1955 0 obj> endobj 1956 0 obj> endobj 1957 0 obj> endobj 1958 0 obj> endobj 1959 0 obj> endobj 1960 0 obj> endobj 1961 0 obj> endobj 1962 0 obj> endobj 1963 0 obj > endobj 1964 0 obj> endobj 1965 0 obj> endobj 1966 0 obj> endobj 1967 0 obj> endobj 1968 0 obj > endobj 1969 0 obj> endobj 1970 0 obj> endobj 1971 0 obj> endobj 1972 0 obj> endobj 1973 0 obj> endobj 1974 0 obj> endobj 1975 0 obj> endobj 1976 0 obj> endobj 1977 0 obj> endobj 1978 0 obj > endobj 1979 0 obj> endobj 1980 0 obj> endobj 1981 0 obj> endobj 1982 0 obj> endobj 1983 0 obj > endobj 1984 0 obj> endobj 1985 0 obj> endobj 1986 0 obj> endobj 1987 0 obj> endobj 1988 0 obj> endobj 1989 0 obj> endobj 1990 0 obj > endobj 1991 0 obj> endobj 1992 0 obj> endobj 1993 0 obj> endobj 1994 0 obj> endobj 1995 0 obj> endobj 1996 0 obj> endobj 1997 0 obj> endobj 1998 0 obj> endobj 1999 0 obj> endobj 2000 0 obj > endobj 2001 0 obj> endobj 2002 0 obj> endobj 2003 0 obj> endobj 2004 0 obj> endobj 2005 0 obj > endobj 2006 0 obj> endobj 2007 0 obj> endobj 2008 0 obj> endobj 2009 0 obj> endobj 2010 0 obj> endobj 2011 0 obj> endobj 2012 0 obj> endobj 2013 0 obj> endobj 2014 0 obj> endobj 2015 0 obj > endobj 2016 0 obj> endobj 2017 0 obj> endobj 2018 0 obj> endobj 2019 0 obj> endobj 2020 0 obj > endobj 2021 0 obj> endobj 2022 0 obj> endobj 2023 0 obj> endobj 2024 0 obj> endobj 2025 0 obj> endobj 2026 0 obj> endobj 2027 0 obj> endobj 2028 0 obj> endobj 2029 0 obj> endobj 2030 0 obj > endobj 2031 0 obj> endobj 2032 0 obj> endobj 2033 0 obj> endobj 2034 0 obj> endobj 2035 0 obj> endobj 2036 0 obj> endobj 2037 0 obj> endobj 2038 0 obj> endobj 2039 0 obj> endobj 2040 0 obj > endobj 2041 0 obj> endobj 2042 0 obj> endobj 2043 0 obj> endobj 2044 0 obj> endobj 2045 0 obj > endobj 2046 0 obj> endobj 2047 0 obj> endobj 2048 0 obj> endobj 2049 0 obj> endobj 2050 0 obj> endobj 2051 0 obj> endobj 2052 0 obj> endobj 2053 0 obj> endobj 2054 0 obj> endobj 2055 0 obj > endobj 2056 0 obj> endobj 2057 0 obj> endobj 2058 0 obj> endobj 2059 0 obj> endobj 2060 0 obj > endobj 2061 0 obj> endobj 2062 0 obj> endobj 2063 0 obj> endobj 2064 0 obj> endobj 2065 0 obj> endobj 2066 0 obj> endobj 2067 0 obj> endobj 2068 0 obj> endobj 2069 0 obj> endobj 2070 0 obj > endobj 2071 0 объект> endobj 2072 0 объект > endobj 2073 0 obj> endobj 2074 0 obj> endobj 2075 0 obj> endobj 2076 0 obj> endobj 2077 0 obj > endobj 2078 0 obj> endobj 2079 0 obj> endobj 2080 0 obj> endobj 2081 0 obj> endobj 2082 0 obj > endobj 2083 0 obj> endobj 2084 0 obj> endobj 2085 0 obj> endobj 2086 0 obj> endobj 2087 0 obj> endobj 2088 0 obj> endobj 2089 0 obj> endobj 2090 0 obj> endobj 2091 0 obj> endobj 2092 0 obj > endobj 2093 0 obj> endobj 2094 0 obj> endobj 2095 0 obj> endobj 2096 0 obj> endobj 2097 0 obj > endobj 2098 0 obj> endobj 2099 0 obj> endobj 2100 0 obj> endobj 2101 0 obj> endobj 2102 0 obj> endobj 2103 0 obj> endobj 2104 0 obj> endobj 2105 0 obj> endobj 2106 0 obj> endobj 2107 0 obj > endobj 2108 0 obj> endobj 2109 0 obj> endobj 2110 0 obj> endobj 2111 0 obj> endobj 2112 0 obj > endobj 2113 0 obj> endobj 2114 0 obj> endobj 2115 0 obj> endobj 2116 0 obj> endobj 2117 0 obj> endobj 2118 0 obj> endobj 2119 0 obj > endobj 2120 0 obj> endobj 2121 0 obj> endobj 2122 0 obj> endobj 2123 0 obj> endobj 2124 0 obj> endobj 2125 0 obj> endobj 2126 0 obj> endobj 2127 0 obj> endobj 2128 0 obj> endobj 2129 0 obj > endobj 2130 0 obj> endobj 2131 0 obj> endobj 2132 0 obj> endobj 2133 0 obj> endobj 2134 0 obj > endobj 2135 0 obj> endobj 2136 0 obj> endobj 2137 0 obj> endobj 2138 0 obj> endobj 2139 0 obj> endobj 2140 0 obj> endobj 2141 0 obj> endobj 2142 0 obj> endobj 2143 0 obj> endobj 2144 0 obj > endobj 2145 0 obj> endobj 2146 0 obj> endobj 2147 0 obj> endobj 2148 0 obj> endobj 2149 0 obj > endobj 2150 0 obj> endobj 2151 0 obj> endobj 2152 0 obj> endobj 2153 0 obj> endobj 2154 0 obj> endobj 2155 0 obj> endobj 2156 0 obj> endobj 2157 0 obj> endobj 2158 0 obj> endobj 2159 0 obj > endobj 2160 0 obj> endobj 2161 0 obj> endobj 2162 0 obj> endobj 2163 0 obj> endobj 2164 0 obj> endobj 2165 0 obj> endobj 2166 0 obj> endobj 2167 0 obj> endobj 2168 0 obj> endobj 2169 0 obj > endobj 2170 0 obj> endobj 2171 0 obj> endobj 2172 0 obj> endobj 2173 0 obj> endobj 2174 0 obj > endobj 2175 0 obj> endobj 2176 0 obj> endobj 2177 0 obj> endobj 2178 0 obj> endobj 2179 0 obj> endobj 2180 0 obj> endobj 2181 0 obj> endobj 2182 0 obj> endobj 2183 0 obj> endobj 2184 0 obj > endobj 2185 0 obj> endobj 2186 0 obj> endobj 2187 0 obj> endobj 2188 0 obj> endobj 2189 0 obj > endobj 2190 0 obj> endobj 2191 0 obj> endobj 2192 0 obj> endobj 2193 0 obj> endobj 2194 0 obj> endobj 2195 0 obj> endobj 2196 0 obj> endobj 2197 0 obj> endobj 2198 0 obj> endobj 2199 0 obj > endobj 2200 0 obj> endobj 2201 0 obj > endobj 2202 0 obj> endobj 2203 0 obj> endobj 2204 0 obj> endobj 2205 0 obj> endobj 2206 0 obj > endobj 2207 0 obj> endobj 2208 0 obj> endobj 2209 0 obj> endobj 2210 0 obj> endobj 2211 0 obj > endobj 2212 0 obj> endobj 2213 0 obj> endobj 2214 0 obj> endobj 2215 0 obj> endobj 2216 0 obj> endobj 2217 0 obj> endobj 2218 0 obj> endobj 2219 0 obj> endobj 2220 0 obj> endobj 2221 0 obj > endobj 2222 0 obj> endobj 2223 0 obj> endobj 2224 0 obj> endobj 2225 0 obj> endobj 2226 0 obj > endobj 2227 0 obj> endobj 2228 0 obj> endobj 2229 0 obj> endobj 2230 0 obj> endobj 2231 0 obj> endobj 2232 0 obj> endobj 2233 0 obj> endobj 2234 0 obj> endobj 2235 0 obj> endobj 2236 0 obj > endobj 2237 0 obj> endobj 2238 0 obj> endobj 2239 0 obj> endobj 2240 0 obj> endobj 2241 0 obj > endobj 2242 0 obj> endobj 2243 0 obj> endobj 2244 0 obj> endobj 2245 0 obj> endobj 2246 0 obj> endobj 2247 0 obj> endobj 2248 0 obj > endobj 2249 0 obj> endobj 2250 0 obj> endobj 2251 0 obj> endobj 2252 0 obj> endobj 2253 0 obj> endobj 2254 0 obj> endobj 2255 0 obj> endobj 2256 0 obj> endobj 2257 0 obj> endobj 2258 0 obj > endobj 2259 0 obj> endobj 2260 0 obj> endobj 2261 0 obj> endobj 2262 0 obj> endobj 2263 0 obj > endobj 2264 0 obj> endobj 2265 0 obj> endobj 2266 0 obj> endobj 2267 0 obj> endobj 2268 0 obj> endobj 2269 0 obj> endobj 2270 0 obj> endobj 2271 0 obj> endobj 2272 0 obj> endobj 2273 0 obj > endobj 2274 0 obj> endobj 2275 0 obj> endobj 2276 0 obj> endobj 2277 0 obj> endobj 2278 0 obj > endobj 2279 0 obj> endobj 2280 0 obj> endobj 2281 0 obj> endobj 2282 0 obj> endobj 2283 0 obj> endobj 2284 0 obj> endobj 2285 0 obj> endobj 2286 0 obj> endobj 2287 0 obj> endobj 2288 0 obj > endobj 2289 0 obj> endobj 2290 0 obj> endobj 2291 0 obj> endobj 2292 0 obj> endobj 2293 0 obj> endobj 2294 0 obj> endobj 2295 0 obj> endobj 2296 0 obj> endobj 2297 0 obj> endobj 2298 0 obj > endobj 2299 0 obj> endobj 2300 0 obj> endobj 2301 0 obj> endobj 2302 0 obj> endobj 2303 0 obj > endobj 2304 0 obj> endobj 2305 0 obj> endobj 2306 0 obj> endobj 2307 0 obj> endobj 2308 0 obj> endobj 2309 0 obj> endobj 2310 0 obj> endobj 2311 0 obj> endobj 2312 0 obj> endobj 2313 0 obj > endobj 2314 0 obj> endobj 2315 0 obj> endobj 2316 0 obj> endobj 2317 0 obj> endobj 2318 0 obj > endobj 2319 0 obj> endobj 2320 0 obj> endobj 2321 0 obj> endobj 2322 0 obj> endobj 2323 0 obj> endobj 2324 0 obj> endobj 2325 0 obj> endobj 2326 0 obj> endobj 2327 0 obj> endobj 2328 0 obj > endobj 2329 0 obj> endobj 2330 0 obj > endobj 2331 0 obj> endobj 2332 0 obj> endobj 2333 0 obj> endobj 2334 0 obj> endobj 2335 0 obj > endobj 2336 0 obj> endobj 2337 0 obj> endobj 2338 0 obj> endobj 2339 0 obj> endobj 2340 0 obj > endobj 2341 0 obj> endobj 2342 0 obj> endobj 2343 0 obj> endobj 2344 0 obj> endobj 2345 0 obj> endobj 2346 0 obj> endobj 2347 0 obj> endobj 2348 0 obj> endobj 2349 0 obj> endobj 2350 0 obj > endobj 2351 0 obj> endobj 2352 0 obj> endobj 2353 0 obj> endobj 2354 0 obj> endobj 2355 0 obj > endobj 2356 0 obj> endobj 2357 0 obj> endobj 2358 0 obj> endobj 2359 0 obj> endobj 2360 0 obj> endobj 2361 0 obj> endobj 2362 0 obj> endobj 2363 0 obj> endobj 2364 0 obj> endobj 2365 0 obj > endobj 2366 0 obj> endobj 2367 0 obj> endobj 2368 0 obj> endobj 2369 0 obj> endobj 2370 0 obj > endobj 2371 0 obj> endobj 2372 0 obj> endobj 2373 0 obj> endobj 2374 0 obj> endobj 2375 0 obj> endobj 2376 0 obj> endobj 2377 0 obj > endobj 2378 0 obj> endobj 2379 0 obj> endobj 2380 0 obj> endobj 2381 0 obj> endobj 2382 0 obj> endobj 2383 0 obj> endobj 2384 0 obj> endobj 2385 0 obj> endobj 2386 0 obj> endobj 2387 0 obj > endobj 2388 0 obj> endobj 2389 0 obj> endobj 2390 0 obj> endobj 2391 0 obj> endobj 2392 0 obj > endobj 2393 0 obj> endobj 2394 0 obj> endobj 2395 0 obj> endobj 2396 0 obj> endobj 2397 0 obj> endobj 2398 0 obj> endobj 2399 0 obj> endobj 2400 0 obj> endobj 2401 0 obj> endobj 2402 0 obj > endobj 2403 0 obj> endobj 2404 0 obj> endobj 2405 0 obj> endobj 2406 0 obj> endobj 2407 0 obj > endobj 2408 0 obj> endobj 2409 0 obj> endobj 2410 0 obj> endobj 2411 0 obj> endobj 2412 0 obj> endobj 2413 0 obj> endobj 2414 0 obj> endobj 2415 0 obj> endobj 2416 0 obj> endobj 2417 0 obj > endobj 2418 0 obj> endobj 2419 0 obj> endobj 2420 0 obj> endobj 2421 0 obj> endobj 2422 0 obj> endobj 2423 0 obj> endobj 2424 0 obj> endobj 2425 0 obj> endobj 2426 0 obj> endobj 2427 0 obj > endobj 2428 0 obj> endobj 2429 0 obj> endobj 2430 0 obj> endobj 2431 0 obj> endobj 2432 0 obj > endobj 2433 0 obj> endobj 2434 0 obj> endobj 2435 0 obj> endobj 2436 0 obj> endobj 2437 0 obj> endobj 2438 0 obj> endobj 2439 0 obj> endobj 2440 0 obj> endobj 2441 0 obj> endobj 2442 0 obj > endobj 2443 0 obj> endobj 2444 0 obj> endobj 2445 0 obj> endobj 2446 0 obj> endobj 2447 0 obj > endobj 2448 0 obj> endobj 2449 0 obj> endobj 2450 0 obj> endobj 2451 0 obj> endobj 2452 0 obj> endobj 2453 0 obj> endobj 2454 0 obj> endobj 2455 0 obj> endobj 2456 0 obj> endobj 2457 0 obj > endobj 2458 0 объект> endobj 2459 0 объект > endobj 2460 0 obj> endobj 2461 0 obj> endobj 2462 0 obj> endobj 2463 0 obj> endobj 2464 0 obj > endobj 2465 0 obj> endobj 2466 0 obj> endobj 2467 0 obj> endobj 2468 0 obj> endobj 2469 0 obj > endobj 2470 0 obj> endobj 2471 0 obj> endobj 2472 0 obj> endobj 2473 0 obj> endobj 2474 0 obj> endobj 2475 0 obj> endobj 2476 0 obj> endobj 2477 0 obj> endobj 2478 0 obj> endobj 2479 0 obj > endobj 2480 0 obj> endobj 2481 0 obj> endobj 2482 0 obj> endobj 2483 0 obj> endobj 2484 0 obj > endobj 2485 0 obj> endobj 2486 0 obj> endobj 2487 0 obj> endobj 2488 0 obj> endobj 2489 0 obj> endobj 2490 0 obj> endobj 2491 0 obj> endobj 2492 0 obj> endobj 2493 0 obj> endobj 2494 0 obj > endobj 2495 0 obj> endobj 2496 0 obj> endobj 2497 0 obj> endobj 2498 0 obj> endobj 2499 0 obj > endobj 2500 0 obj> endobj 2501 0 obj> endobj 2502 0 obj> endobj 2503 0 obj> endobj 2504 0 obj> endobj 2505 0 obj> endobj 2506 0 obj > endobj 2507 0 obj> endobj 2508 0 obj> endobj 2509 0 obj> endobj 2510 0 obj> endobj 2511 0 obj> endobj 2512 0 obj> endobj 2513 0 obj> endobj 2514 0 obj> endobj 2515 0 obj> endobj 2516 0 obj > endobj 2517 0 obj> endobj 2518 0 obj> endobj 2519 0 obj> endobj 2520 0 obj> endobj 2521 0 obj > endobj 2522 0 obj> endobj 2523 0 obj> endobj 2524 0 obj> endobj 2525 0 obj> endobj 2526 0 obj> endobj 2527 0 obj> endobj 2528 0 obj> endobj 2529 0 obj> endobj 2530 0 obj> endobj 2531 0 obj > endobj 2532 0 obj> endobj 2533 0 obj> endobj 2534 0 obj> endobj 2535 0 obj> endobj 2536 0 obj > endobj 2537 0 obj> endobj 2538 0 obj> endobj 2539 0 obj> endobj 2540 0 obj> endobj 2541 0 obj> endobj 2542 0 obj> endobj 2543 0 obj> endobj 2544 0 obj> endobj 2545 0 obj> endobj 2546 0 obj > endobj 2547 0 obj> endobj 2548 0 obj> endobj 2549 0 obj> endobj 2550 0 obj> endobj 2551 0 obj> endobj 2552 0 obj> endobj 2553 0 obj> endobj 2554 0 obj> endobj 2555 0 obj> endobj 2556 0 obj > endobj 2557 0 obj> endobj 2558 0 obj> endobj 2559 0 obj> endobj 2560 0 obj> endobj 2561 0 obj > endobj 2562 0 obj> endobj 2563 0 obj> endobj 2564 0 obj> endobj 2565 0 obj> endobj 2566 0 obj> endobj 2567 0 obj> endobj 2568 0 obj> endobj 2569 0 obj> endobj 2570 0 obj> endobj 2571 0 obj > endobj 2572 0 obj> endobj 2573 0 obj> endobj 2574 0 obj> endobj 2575 0 obj> endobj 2576 0 obj > endobj 2577 0 obj> endobj 2578 0 obj> endobj 2579 0 obj> endobj 2580 0 obj> endobj 2581 0 obj> endobj 2582 0 obj> endobj 2583 0 obj> endobj 2584 0 obj> endobj 2585 0 obj> endobj 2586 0 obj > endobj 2587 0 obj> endobj 2588 0 obj > endobj 2589 0 obj> endobj 2590 0 obj> endobj 2591 0 obj> endobj 2592 0 obj> endobj 2593 0 obj > endobj 2594 0 obj> endobj 2595 0 obj> endobj 2596 0 obj> endobj 2597 0 obj> endobj 2598 0 obj > endobj 2599 0 obj> endobj 2600 0 obj> endobj 2601 0 obj> endobj 2602 0 obj> endobj 2603 0 obj> endobj 2604 0 obj> endobj 2605 0 obj> endobj 2606 0 obj> endobj 2607 0 obj> endobj 2608 0 obj > endobj 2609 0 obj> endobj 2610 0 obj> endobj 2611 0 obj> endobj 2612 0 obj> endobj 2613 0 obj > endobj 2614 0 obj> endobj 2615 0 obj> endobj 2616 0 obj> endobj 2617 0 obj> endobj 2618 0 obj> endobj 2619 0 obj> endobj 2620 0 obj> endobj 2621 0 obj> endobj 2622 0 obj> endobj 2623 0 obj > endobj 2624 0 obj> endobj 2625 0 obj> endobj 2626 0 obj> endobj 2627 0 obj> endobj 2628 0 obj > endobj 2629 0 obj> endobj 2630 0 obj> endobj 2631 0 obj> endobj 2632 0 obj> endobj 2633 0 obj> endobj 2634 0 obj> endobj 2635 0 obj > endobj 2636 0 obj> endobj 2637 0 obj> endobj 2638 0 obj> endobj 2639 0 obj> endobj 2640 0 obj> endobj 2641 0 obj> endobj 2642 0 obj> endobj 2643 0 obj> endobj 2644 0 obj> endobj 2645 0 obj > endobj 2646 0 obj> endobj 2647 0 obj> endobj 2648 0 obj> endobj 2649 0 obj> endobj 2650 0 obj > endobj 2651 0 obj> endobj 2652 0 obj> endobj 2653 0 obj> endobj 2654 0 obj> endobj 2655 0 obj> endobj 2656 0 obj> endobj 2657 0 obj> endobj 2658 0 obj> endobj 2659 0 obj> endobj 2660 0 obj > endobj 2661 0 obj> endobj 2662 0 obj> endobj 2663 0 obj> endobj 2664 0 obj> endobj 2665 0 obj > endobj 2666 0 obj> endobj 2667 0 obj> endobj 2668 0 obj> endobj 2669 0 obj> endobj 2670 0 obj> endobj 2671 0 obj> endobj 2672 0 obj> endobj 2673 0 obj> endobj 2674 0 obj> endobj 2675 0 obj > endobj 2676 0 obj> endobj 2677 0 obj > endobj 2678 0 obj> endobj 2679 0 obj> endobj 2680 0 obj> endobj 2681 0 obj> endobj 2682 0 obj > endobj 2683 0 obj> endobj 2684 0 obj> endobj 2685 0 obj> endobj 2686 0 obj> endobj 2687 0 obj > endobj 2688 0 obj> endobj 2689 0 obj> endobj 2690 0 obj> endobj 2691 0 obj> endobj 2692 0 obj> endobj 2693 0 obj> endobj 2694 0 obj> endobj 2695 0 obj> endobj 2696 0 obj> endobj 2697 0 obj > endobj 2698 0 obj> endobj 2699 0 obj> endobj 2700 0 obj> endobj 2701 0 obj> endobj 2702 0 obj > endobj 2703 0 obj> endobj 2704 0 obj> endobj 2705 0 obj> endobj 2706 0 obj> endobj 2707 0 obj> endobj 2708 0 obj> endobj 2709 0 obj> endobj 2710 0 obj> endobj 2711 0 obj> endobj 2712 0 obj > endobj 2713 0 obj> endobj 2714 0 obj> endobj 2715 0 obj> endobj 2716 0 obj> endobj 2717 0 obj> endobj 2718 0 obj> endobj 2719 0 obj> endobj 2720 0 obj> endobj 2721 0 obj> endobj 2722 0 obj > endobj 2723 0 obj> endobj 2724 0 obj> endobj 2725 0 obj> endobj 2726 0 obj> endobj 2727 0 obj> endobj 2728 0 obj> endobj 2729 0 obj> endobj 2730 0 obj> endobj 2731 0 obj> endobj 2732 0 obj> endobj 2733 0 obj> endobj 2734 0 obj> endobj 2735 0 obj> endobj 2736 0 obj> endobj 2737 0 obj> endobj 2738 0 obj> endobj 2739 0 obj> endobj 2740 0 obj> endobj 2741 0 obj> endobj 2742 0 obj> endobj 2743 0 obj> endobj 2744 0 obj> endobj 2745 0 obj> endobj 2746 0 obj> endobj 2747 0 obj> endobj 2748 0 obj> endobj 2749 0 obj> endobj 2750 0 obj> endobj 2751 0 obj> endobj 2752 0 obj> endobj 2753 0 obj> endobj 2754 0 объект> endobj 2755 0 объект> endobj 2756 0 объект > endobj 2757 0 obj> endobj 2758 0 obj> endobj 2759 0 obj> endobj 2760 0 obj> endobj 2761 0 obj> endobj 2762 0 obj > endobj 2763 0 obj> endobj 2764 0 obj> endobj 2765 0 obj> endobj 2766 0 obj> endobj 2767 0 obj> endobj 2768 0 obj> endobj 2769 0 obj> endobj 2770 0 obj> endobj 2771 0 obj> endobj 2772 0 obj > endobj 2773 0 obj> endobj 2774 0 obj> endobj 2775 0 obj> endobj 2776 0 obj> endobj 2777 0 obj > endobj 2778 0 obj> endobj 2779 0 obj> endobj 2780 0 obj> endobj 2781 0 obj> endobj 2782 0 obj > endobj 2783 0 obj> endobj 2784 0 obj> endobj 2785 0 obj> endobj 2786 0 obj> endobj 2787 0 obj> endobj 2788 0 obj > endobj 2789 0 obj> endobj 2790 0 obj> endobj 2791 0 obj> endobj 2792 0 obj> endobj 2793 0 obj> endobj 2794 0 obj> endobj 2795 0 obj> endobj 2796 0 obj> endobj 2797 0 obj> endobj 2798 0 obj > endobj 2799 0 obj> endobj 2800 0 obj> endobj 2801 0 obj > endobj 2802 0 obj> endobj 2803 0 obj> endobj 2804 0 obj> endobj 2805 0 obj> endobj 2806 0 obj > endobj 2807 0 obj> endobj 2808 0 obj> endobj 2809 0 obj> endobj 2810 0 obj> endobj 2811 0 obj > endobj 2812 0 obj> endobj 2813 0 obj> endobj 2814 0 obj> endobj 2815 0 obj> endobj 2816 0 obj > endobj 2817 0 obj> endobj 2818 0 obj> endobj 2819 0 obj> endobj 2820 0 obj> endobj 2821 0 obj> endobj 2822 0 obj> endobj 2823 0 obj> endobj 2824 0 obj> endobj 2825 0 obj> endobj 2826 0 obj > endobj 2827 0 obj> endobj 2828 0 obj> endobj 2829 0 obj> endobj 2830 0 obj> endobj 2831 0 obj> endobj 2832 0 obj> endobj 2833 0 obj> endobj 2834 0 obj> endobj 2835 0 obj > endobj 2836 0 obj> endobj 2837 0 obj> endobj 2838 0 obj> endobj 2839 0 obj> endobj 2840 0 obj> endobj 2841 0 obj> endobj 2842 0 obj> endobj 2843 0 obj> endobj 2844 0 obj> endobj 2845 0 obj > endobj 2846 0 obj> endobj 2847 0 obj> endobj 2848 0 obj> endobj 2849 0 obj> endobj 2850 0 obj > endobj 2851 0 obj> endobj 2852 0 obj> endobj 2853 0 obj> endobj 2854 0 obj> endobj 2855 0 obj > endobj 2856 0 obj> endobj 2857 0 obj> endobj 2858 0 obj> endobj 2859 0 obj> endobj 2860 0 obj > endobj 2861 0 obj> endobj 2862 0 obj> endobj 2863 0 obj> endobj 2864 0 obj > endobj 2865 0 obj> endobj 2866 0 obj> endobj 2867 0 obj> endobj 2868 0 obj> endobj 2869 0 obj> endobj 2870 0 obj> endobj 2871 0 obj> endobj 2872 0 obj> endobj 2873 0 obj> endobj 2874 0 obj> endobj 2875 0 obj> endobj 2876 0 obj> endobj 2877 0 obj> endobj 2878 0 obj> endobj 2879 0 obj> endobj 2880 0 obj> endobj 2881 0 obj> endobj 2882 0 obj > endobj 2883 0 obj> endobj 2884 0 obj> endobj 2885 0 obj> endobj 2886 0 obj> endobj 2887 0 obj> endobj 2888 0 obj> endobj 2889 0 obj> endobj 2890 0 obj> endobj 2891 0 obj> endobj 2892 0 obj> endobj 2893 0 obj> endobj 2894 0 obj> endobj 2895 0 obj> endobj 2896 0 obj> endobj 2897 0 obj> endobj 2898 0 obj> endobj 2899 0 obj> endobj 2900 0 obj > endobj 2901 0 obj> endobj 2902 0 obj> endobj 2903 0 obj> endobj 2904 0 obj> endobj 2905 0 obj > endobj 2906 0 obj> endobj 2907 0 obj> endobj 2908 0 obj> endobj 2909 0 obj> endobj 2910 0 obj > endobj 2911 0 obj> endobj 2912 0 obj> endobj 2913 0 obj> endobj 2914 0 obj> endobj 2915 0 obj > endobj 2916 0 obj> endobj 2917 0 obj> endobj 2918 0 obj> endobj 2919 0 obj> endobj 2920 0 obj> endobj 2921 0 obj> endobj 2922 0 объект> endobj 2923 0 объект> endobj 2924 0 объект> endobj 2925 0 объект > endobj 2926 0 obj> endobj 2927 0 obj> endobj 2928 0 obj> endobj 2929 0 obj> endobj 2930 0 obj> endobj 2931 0 obj> endobj 2932 0 obj > endobj 2933 0 obj> endobj 2934 0 obj> endobj 2935 0 obj> endobj 2936 0 obj> endobj 2937 0 obj > endobj 2938 0 obj> endobj 2939 0 obj> endobj 2940 0 obj> endobj 2941 0 obj> endobj 2942 0 obj > endobj 2943 0 obj> endobj 2944 0 obj> endobj 2945 0 obj> endobj 2946 0 obj> endobj 2947 0 obj> endobj 2948 0 obj> endobj 2949 0 obj> endobj 2950 0 obj> endobj 2951 0 obj> endobj 2952 0 obj > endobj 2953 0 объект> endobj 2954 0 объект> endobj 2955 0 объект > endobj 2956 0 obj> endobj 2957 0 obj> endobj 2958 0 obj> endobj 2959 0 obj> endobj 2960 0 obj> endobj 2961 0 obj> endobj 2962 0 obj> endobj 2963 0 obj> endobj 2964 0 obj> endobj 2965 0 obj > endobj 2966 0 obj> endobj 2967 0 obj> endobj 2968 0 obj > endobj 2969 0 obj> endobj 2970 0 obj> endobj 2971 0 obj> endobj 2972 ​​0 obj> endobj 2973 0 obj> endobj 2974 0 obj> endobj 2975 0 obj> endobj 2976 0 obj> endobj 2977 0 obj> endobj 2978 0 obj > endobj 2979 0 obj> endobj 2980 0 obj> endobj 2981 0 obj > endobj 2982 0 obj> endobj 2983 0 obj> endobj 2984 0 obj> endobj 2985 0 obj> endobj 2986 0 obj> endobj 2987 0 obj> endobj 2988 0 obj> endobj 2989 0 obj> endobj 2990 0 obj> endobj 2991 0 obj > endobj 2992 0 obj> endobj 2993 0 obj> endobj 2994 0 obj > endobj 2995 0 obj> endobj 2996 0 obj> endobj 2997 0 obj> endobj 2998 0 obj> endobj 2999 0 obj> endobj 3000 0 obj> endobj 3001 0 obj> endobj 3002 0 obj> endobj 3003 0 obj> endobj 3004 0 obj> endobj 3005 0 obj> endobj 3006 0 obj> endobj 3007 0 obj> endobj 3008 0 obj> endobj 3009 0 obj> endobj 3010 0 obj> endobj 3011 0 obj> endobj 3012 0 объект> endobj 3013 0 объект> endobj 3014 0 объект> endobj 3015 0 объект > endobj 3016 0 obj> endobj 3017 0 obj> endobj 3018 0 obj> endobj 3019 0 obj> endobj 3020 0 obj > endobj 3021 0 obj> endobj 3022 0 obj> endobj 3023 0 obj> endobj 3024 0 obj> endobj 3025 0 obj> endobj 3026 0 obj> endobj 3027 0 obj> endobj 3028 0 obj> endobj 3029 0 obj> endobj 3030 0 obj > endobj 3031 0 obj> endobj 3032 0 obj> endobj 3033 0 obj> endobj 3034 0 obj> endobj 3035 0 obj> endobj 3036 0 obj> endobj 3037 0 obj> endobj 3038 0 obj> endobj 3039 0 obj> endobj 3040 0 obj > endobj 3041 0 obj> endobj 3042 0 obj> endobj 3043 0 obj> endobj 3044 0 obj> endobj 3045 0 obj> endobj 3046 0 obj > endobj 3047 0 obj> endobj 3048 0 obj> endobj 3049 0 obj> endobj 3050 0 obj> endobj 3051 0 obj > endobj 3052 0 объект> endobj 3053 0 объект> endobj 3054 0 объект > endobj 3055 0 obj> endobj 3056 0 obj> endobj 3057 0 obj> endobj 3058 0 obj> endobj 3059 0 obj> endobj 3060 0 obj> endobj 3061 0 obj> endobj 3062 0 obj> endobj 3063 0 obj> endobj 3064 0 obj > endobj 3065 0 obj> endobj 3066 0 obj> endobj 3067 0 obj > endobj 3068 0 obj> endobj 3069 0 obj> endobj 3070 0 obj> endobj 3071 0 obj> endobj 3072 0 obj > endobj 3073 0 obj> endobj 3074 0 obj> endobj 3075 0 obj> endobj 3076 0 obj> endobj 3077 0 obj> endobj 3078 0 obj> endobj 3079 0 obj> endobj 3080 0 obj > endobj 3081 0 obj> endobj 3082 0 obj> endobj 3083 0 obj> endobj 3084 0 obj> endobj 3085 0 obj > endobj 3086 0 obj> endobj 3087 0 obj> endobj 3088 0 obj> endobj 3089 0 obj> endobj 3090 0 obj> endobj 3091 0 obj> endobj 3092 0 obj> endobj 3093 0 obj > endobj 3094 0 obj> endobj 3095 0 obj> endobj 3096 0 obj> endobj 3097 0 obj> endobj 3098 0 obj > endobj 3099 0 obj> endobj 3100 0 obj> endobj 3101 0 obj> endobj 3102 0 obj> endobj 3103 0 obj> endobj 3104 0 obj> endobj 3105 0 obj> endobj 3106 0 obj > endobj 3107 0 obj> endobj 3108 0 obj> endobj 3109 0 obj> endobj 3110 0 obj> endobj 3111 0 obj> endobj 3112 0 obj> endobj 3113 0 obj> endobj 3114 0 obj> endobj 3115 0 obj> endobj 3116 0 obj > endobj 3117 0 obj> endobj 3118 0 obj> endobj 3119 0 obj > endobj 3120 0 obj> endobj 3121 0 obj> endobj 3122 0 obj> endobj 3123 0 obj> endobj 3124 0 obj > endobj 3125 0 obj> endobj 3126 0 obj> endobj 3127 0 obj > endobj 3128 0 obj> endobj 3129 0 obj> endobj 3130 0 obj> endobj 3131 0 obj> endobj 3132 0 obj> endobj 3133 0 obj> endobj 3134 0 obj> endobj 3135 0 obj> endobj 3136 0 obj> endobj 3137 0 obj > endobj 3138 0 obj> endobj 3139 0 obj> endobj 3140 0 obj > endobj 3141 0 obj> endobj 3142 0 obj> endobj 3143 0 obj> endobj 3144 0 obj> endobj 3145 0 obj > endobj 3146 0 obj> endobj 3147 0 obj> endobj 3148 0 obj> endobj 3149 0 obj> endobj 3150 0 obj> endobj 3151 0 obj> endobj 3152 0 obj> endobj 3153 0 obj > endobj 3154 0 obj> endobj 3155 0 obj> endobj 3156 0 obj> endobj 3157 0 obj> endobj 3158 0 obj > endobj 3159 0 obj> endobj 3160 0 obj> endobj 3161 0 obj> endobj 3162 0 obj> endobj 3163 0 obj> endobj 3164 0 obj> endobj 3165 0 obj> endobj 3166 0 obj> endobj 3167 0 obj> endobj 3168 0 obj > endobj 3169 0 obj> endobj 3170 0 obj> endobj 3171 0 obj> endobj 3172 0 obj> endobj 3173 0 obj > endobj 3174 0 obj> endobj 3175 0 obj> endobj 3176 0 obj> endobj 3177 0 obj> endobj 3178 0 obj> endobj 3179 0 obj> endobj 3180 0 obj> endobj 3181 0 obj > endobj 3182 0 obj> endobj 3183 0 obj> endobj 3184 0 obj> endobj 3185 0 obj> endobj 3186 0 obj > endobj 3187 0 obj> endobj 3188 0 obj> endobj 3189 0 obj> endobj 3190 0 obj> endobj 3191 0 obj > endobj 3192 0 obj> endobj 3193 0 obj> endobj 3194 0 obj > endobj 3195 0 obj> endobj 3196 0 obj> endobj 3197 0 obj> endobj 3198 0 obj> endobj 3199 0 obj> endobj 3200 0 obj> endobj 3201 0 obj> endobj 3202 0 obj> endobj 3203 0 obj> endobj 3204 0 obj > endobj 3205 0 obj> endobj 3206 0 obj> endobj 3207 0 obj > endobj 3208 0 obj> endobj 3209 0 obj> endobj 3210 0 obj> endobj 3211 0 obj> endobj 3212 0 obj> endobj 3213 0 obj> endobj 3214 0 obj> endobj 3215 0 obj> endobj 3216 0 obj> endobj 3217 0 obj > endobj 3218 0 объект> endobj 3219 0 объект> endobj 3220 0 объект > endobj 3221 0 obj> endobj 3222 0 obj> endobj 3223 0 obj> endobj 3224 0 obj> endobj 3225 0 obj> endobj 3226 0 obj> endobj 3227 0 obj> endobj 3228 0 obj> endobj 3229 0 obj> endobj 3230 0 obj > endobj 3231 0 объект> endobj 3232 0 объект> endobj 3233 0 объект > endobj 3234 0 obj> endobj 3235 0 obj> endobj 3236 0 obj> endobj 3237 0 obj> endobj 3238 0 obj > endobj 3239 0 obj> endobj 3240 0 obj> endobj 3241 0 obj> endobj 3242 0 obj> endobj 3243 0 obj > endobj 3244 0 obj> endobj 3245 0 obj> endobj 3246 0 obj > endobj 3247 0 obj> endobj 3248 0 obj> endobj 3249 0 obj> endobj 3250 0 obj> endobj 3251 0 obj > endobj 3252 0 obj> endobj 3253 0 obj> endobj 3254 0 obj> endobj 3255 0 obj> endobj 3256 0 obj> endobj 3257 0 obj> endobj 3258 0 obj> endobj 3259 0 obj> endobj 3260 0 obj> endobj 3261 0 obj > endobj 3262 0 obj > endobj 3263 0 obj> endobj 3264 0 obj> endobj 3265 0 obj> endobj 3266 0 obj> endobj 3267 0 obj> endobj 3268 0 obj> endobj 3269 0 obj> endobj 3270 0 obj> endobj 3271 0 obj> endobj 3272 0 obj > endobj 3273 0 obj> endobj 3274 0 obj> endobj 3275 0 obj> endobj 3276 0 obj> endobj 3277 0 obj > endobj 3278 0 obj> endobj 3279 0 obj> endobj 3280 0 obj> endobj 3281 0 obj> endobj 3282 0 obj> endobj 3283 0 obj> endobj 3284 0 obj> endobj 3285 0 obj > endobj 3286 0 obj> endobj 3287 0 obj> endobj 3288 0 obj> endobj 3289 0 obj> endobj 3290 0 obj> endobj 3291 0 obj> endobj 3292 0 obj> endobj 3293 0 obj> endobj 3294 0 obj> endobj 3295 0 obj > endobj 3296 0 объект> endobj 3297 0 объект> endobj 3298 0 объект >endobj 3299 0 obj >endobj 3300 0 obj >endobj 3301 0 obj >endobj 3302 0 obj >endobj 3303 0 obj >endobj 3304 0 obj >endobj 3305 0 obj >endobj 3306 0 obj >endobj 3307 0 obj >endobj 3308 0 obj >endobj 3309 0 obj >endobj 3310 0 obj >endobj 3311 0 obj >endobj 3312 0 obj >endobj 3313 0 obj >endobj 3314 0 obj >endobj 3315 0 obj >endobj 3316 0 obj >endobj 3317 0 obj >endobj 3318 0 obj >endobj 3319 0 obj >endobj 3320 0 obj >endobj 3321 0 obj >endobj 3322 0 obj >endobj 3323 0 obj >endobj 3324 0 obj >endobj 3325 0 obj >endobj 3326 0 obj >endobj 3327 0 obj >endobj 3328 0 obj >endobj 3329 0 obj >endobj 3330 0 obj >endobj 3331 0 obj >endobj 3332 0 obj >endobj 3333 0 obj >endobj 3334 0 obj >endobj 3335 0 obj >endobj 3336 0 obj >endobj 3337 0 obj >endobj 3338 0 obj >endobj 3339 0 obj >endobj 3340 0 obj >endobj 3341 0 obj >endobj 3342 0 obj >endobj 3343 0 obj >endobj 3344 0 obj >endobj 3345 0 obj >endobj 3346 0 obj >endobj 3347 0 obj >endobj 3348 0 obj >endobj 3349 0 obj >endobj 3350 0 obj >endobj 3351 0 obj >endobj 3352 0 obj >endobj 3353 0 obj >endobj 3354 0 obj > endobj 3355 0 obj >endobj 3356 0 obj >endobj 3357 0 obj >endobj 3358 0 obj >endobj 3359 0 obj >endobj 3360 0 obj >endobj 3361 0 obj >endobj 3362 0 obj >endobj 3363 0 obj >endobj 3364 0 obj >endobj 3365 0 obj >endobj 3366 0 obj >endobj 3367 0 obj >endobj 3368 0 obj >endobj 3369 0 obj >endobj 3370 0 obj >endobj 3371 0 obj >endobj 3372 0 obj >endobj 3373 0 obj >endobj 3374 0 obj >endobj 3375 0 obj >endobj 3376 0 obj >endobj 3377 0 obj >endobj 3378 0 obj >endobj 3379 0 obj >endobj 3380 0 obj >endobj 3381 0 obj >endobj 3382 0 obj >endobj 3383 0 obj >endobj 3384 0 obj >endobj 3385 0 obj >endobj 3386 0 obj >endobj 3387 0 obj >endobj 3388 0 obj >endobj 3389 0 obj >endobj 3390 0 obj >endobj 3391 0 obj >endobj 3392 0 obj >endobj 3393 0 obj >endobj 3394 0 obj >endobj 3395 0 obj >endobj 3396 0 obj >endobj 3397 0 obj >endobj 3398 0 obj >endobj 3399 0 obj >endobj 3400 0 obj >endobj 3401 0 obj >endobj 3402 0 obj >endobj 3403 0 obj >endobj 3404 0 obj >endobj 3405 0 obj >endobj 3406 0 obj >endobj 3407 0 obj >endobj 3408 0 obj >endobj 3409 0 obj >endobj 3410 0 obj >endobj 3411 0 obj >endobj 3412 0 obj >endobj 3413 0 obj >endobj 3414 0 obj >endobj 3415 0 obj >endobj 3416 0 obj >endobj 3417 0 obj >endobj 3418 0 obj >endobj 3419 0 obj >endobj 3420 0 obj >endobj 3421 0 obj >endobj 3422 0 obj >endobj 3423 0 obj >endobj 3424 0 obj >endobj 3425 0 obj >endobj 3426 0 obj >endobj 3427 0 obj >endobj 3428 0 obj >endobj 3429 0 obj >endobj 3430 0 obj >endobj 3431 0 obj >endobj 3432 0 obj >endobj 3433 0 obj >endobj 3434 0 obj >endobj 3435 0 obj >endobj 3436 0 obj >endobj 3437 0 obj >endobj 3438 0 obj >endobj 3439 0 obj >endobj 3440 0 obj >endobj 3441 0 obj >endobj 3442 0 obj >endobj 3443 0 obj >endobj 3444 0 obj >endobj 3445 0 obj >endobj 3446 0 obj >endobj 3447 0 obj >endobj 3448 0 obj >endobj 3449 0 obj >endobj 3450 0 obj >endobj 3451 0 obj >stream

Measurement of N–PE loop resistance in TN, TT and IT systems

N–PE loop resistance

Up-to-date test instruments, with built in modern electronics, can measure loop resistance even between the neutral N and protection PE conductors in spite of possible high currents in the neutral conductor.Ток, который управляется фазными напряжениями через различные линейные и нелинейные нагрузки, вызывает падение напряжения крайне неправильной (несинусоидальной) формы.

Измерение сопротивления контура N – PE в системах TN, TT и IT (фото предоставлено METREL).

Падения напряжения влияют на испытательное напряжение и тем самым нарушают измерения. Используется внутреннее испытательное напряжение (около 40 В, переменный ток, <15 мА), поскольку между нейтралью и защитным проводом отсутствует сетевое напряжение.

Важным преимуществом этого измерения перед тестом Fault Loop (L – PE) является, , то, что УЗО определенно не срабатывает во время измерения , это связано с низким испытательным током.

Используемый измерительный прибор Eurotest 61557 использует специальный (запатентованный) принцип измерения для фильтрации тестового сигнала и, следовательно, обеспечивает правильные результаты измерения.


Что мы можем сделать на основании измерения?

На основании результатов измерения можно сделать следующие выводы:

  1. Тип используемого подключения защитного провода (TN, TT или IT-система)
  2. Значение сопротивления заземления для TT-системы
  3. В случае Для систем TT или TN результат очень похож на значение сопротивления контура неисправности

, поэтому тестовый прибор также может рассчитать предполагаемый ток короткого замыкания контура .


Общие сведения о принципе измерения

Поскольку между клеммами N и PE нет сетевого напряжения, которое можно было бы использовать в качестве испытательного напряжения, прибор должен генерировать внутреннее напряжение. Это напряжение может быть постоянным или переменным. В используемом приборе используется испытательное напряжение переменного тока, измерение выполняется по методу U-I, как показано на рисунке ниже.

Рисунок 1 — Принцип измерения сопротивления контура N – PE

Результат = Ut / It = R N-PE

Где:

  • Ut — Испытательное напряжение, измеренное вольтметром.
  • It — Тестовый ток, измеренный амперметром.
  • R N-PE — Сопротивление петли N-PE.

1. Измерение сопротивления контура N – PE в системе TN

Измерительный прибор измеряет сопротивление нейтрали и проводов защиты от силового трансформатора до места измерения (контур отмечен жирной линией на верхний рисунок).

Результат теста в данном случае довольно низкий (максимум пара Ом) , показывая, что задействована TN-система.

Рисунок 2 — Измерение сопротивления между нейтралью и защитным проводом в системе TN

Результат 1 = R N + R PE

Результат 2 = I psc = 230 В × 1,06 / (R N + R PE )

Где:

  • R N — Сопротивление нейтрального провода (выделено жирной линией)
  • R PE — Сопротивление защитного провода (выделено жирной пунктирной линией)
  • I psc — Предполагаемый ток короткого замыкания петли неисправности

2.Измерение сопротивления контура N – PE в системе TT

Измерительный прибор измеряет сопротивление в следующем контуре — нейтральный провод от силового трансформатора до места измерения (розетка), защитный провод от сетевой розетки до заземляющего электрода, а затем обратно к силовому трансформатору через землю и систему заземления трансформатора (контур отмечен жирной линией на рисунке 3 ниже).

Результат теста в этом случае довольно высокий (более десяти Ом), показывая, что задействована система TT.

Рисунок 3 — Измерение сопротивления между нейтралью и защитным проводом в системе TT

Результат 1 = R N + R PE + R E + R O

Результат 2 = I psc = 230 В × 1,06 / (R N + R PE + R E + R O )

Как можно предположить, сопротивление R E намного выше, чем сумма для всех остальных сопротивлений можно отметить следующее:

Результат 1 ≈ R E

Результат 2 = I psc = 230V × 1,06 / R E

Где:

  • R N — сопротивление нейтрального проводника от силового трансформатора до места измерения (сетевой розетки)
  • R PE — сопротивление защитного провода от сетевой розетки до заземляющего электрода
  • R E — сопротивление заземления защитный заземляющий электрод
  • R O — Сопротивление заземления системы заземления трансформатора
  • I psc — Предполагаемый ток контура короткого замыкания

3.Измерение сопротивления контура N – PE в IT-системе

Как видно из рисунка 4, в IT-системе нет проводного соединения между нейтралью и защитным проводом. Таким образом, результат теста очень высокий (он может даже выходить за пределы диапазона отображения) , показывая, что задействована IT-система.

Рисунок 4 — Измерение сопротивления между нейтралью и защитным проводом в IT-системе

Внимание! — Высокий результат теста сам по себе не является достаточным доказательством того, что задействована IT-система (это может быть просто обрыв защитного проводника в TN или TT-системе).

Ссылка // Измерения в электроустановках в теории и на практике, Metrel

Различия между европейскими и североамериканскими распределительными системами

Компоновки, конфигурации и приложения

Распределительные системы по всему миру претерпели изменения в разных формах. Два основных дизайна — североамериканский и европейский. Для обеих форм аппаратное обеспечение во многом одинаково: проводники, кабели, изоляторы, ограничители перенапряжения, регуляторы и трансформаторы очень похожи.Обе системы являются радиальными, их напряжения и пропускная способность аналогичны.

Североамериканские и европейские системы распределения (на фото: красивая ромашка и башня передачи; кредит: Little_Karen через Flickr)

Основные различия заключаются в компоновке, конфигурациях и приложениях .

РИСУНОК 1 — Схема распределения в Северной Америке и Европе.

На рисунке 1 сравниваются две системы. По сравнению с североамериканскими проектами, европейские системы имеют более крупные трансформаторы , и больше потребителей на трансформатор.Большинство европейских трансформаторов — трехфазные, мощностью от 300 до 1000 кВА, что намного больше, чем типичные североамериканские однофазные блоки мощностью 25 или 50 кВА.

Вторичные напряжения послужили причиной многих различий в системах распределения.

Северная Америка стандартизовала вторичную систему на 120/240 В; на них падение напряжения ограничивает расстояние, на которое коммунальные предприятия могут проложить вторичные цепи, обычно не более 250 футов. В европейских конструкциях более высокие вторичные напряжения позволяют растягиваться вторичным компонентам почти на 1 милю.

Европейские вторичные цепи в основном трехфазные, и в большинстве европейских стран стандартное вторичное напряжение составляет 220, 230 или 240 В, что вдвое превышает североамериканский стандарт.

При удвоенном напряжении цепь, питающая ту же нагрузку, может достигать четырехкратного расстояния. А поскольку трехфазные вторичные обмотки могут в два раза превышать длину однофазных вторичных обмоток, в целом европейская вторичная обмотка может достигать восьмикратной длины американской вторичной обмотки при данной нагрузке и падении напряжения.

Хотя это случается редко, некоторые европейские коммунальные предприятия снабжают сельские районы однофазными ответвителями , состоящими из двух фаз, с однофазными трансформаторами, соединенными между фазами.

В европейском исполнении вторичные ответвления используются так же, как первичные ответвления в североамериканском исполнении. В европейских конструкциях первичная обмотка не используется часто, а предохранители первичной обмотки используются не так часто, как . Европейские коммунальные предприятия также не используют повторное включение так же строго, как североамериканские коммунальные предприятия.

Некоторые различия в конструкциях связаны с различиями в нагрузках и инфраструктуре. В Европе дороги и здания уже были на месте, когда была разработана электрическая система, поэтому конструкция должна была «соответствовать». Вторичный — , часто пристроенный к зданиям .

В Северной Америке многие дороги и электрические схемы были разработаны одновременно. Кроме того, в Европе дома больше упакованы вместе и меньше, чем дома в Америке. У каждого типа системы есть свои преимущества.

Некоторые из основных различий между системами заключаются в следующем:


Стоимость //

Европейская система, как правило, дороже, чем североамериканская, но существует так много переменных, что их трудно сравнивать. взаимно однозначная основа. Для типов грузов и компоновки в Европе европейская система подходит достаточно хорошо.

Европейское первичное оборудование обычно дороже, особенно для областей, которые могут обслуживаться однофазными цепями.


Гибкость //

Североамериканская система имеет более гибкую первичную конструкцию, а европейская система — более гибкую вторичную конструкцию. Для городских систем европейская система может использовать гибкую вторичную систему; например, трансформаторы можно разместить более удобно. Для сельских систем и районов с распределенной нагрузкой североамериканская первичная система является более гибкой.

Североамериканская первичная обмотка немного лучше подходит для приема новой нагрузки, а также для модернизации и расширения цепи.


Безопасность //

Многозаземленная нейтраль первичной системы в Северной Америке обеспечивает многие преимущества безопасности . Защита может более надежно устранять неисправности, а нейтраль действует как физический барьер, а также помогает предотвратить опасные напряжения прикосновения во время неисправностей.

Европейская система имеет преимущество в том, что повреждения с высоким импедансом легче обнаруживать .


Надежность //

Как правило, североамериканские разработки приводят к сокращению прерываний работы клиентов на .Nguyen et al. (2000) смоделировали производительность двух проектов для гипотетической области и обнаружили, что средняя частота прерываний была более чем на 35% выше в европейской системе.

Хотя европейские системы имеют меньше первичных, почти все они находятся на основной фидерной магистрали . Потеря основного фидера приводит к отключению всех потребителей в цепи. Европейским системам требуется больше переключателей и другого оборудования для поддержания того же уровня надежности.


Качество электроэнергии //

Как правило, в европейских системах на меньше провалов напряжения и кратковременных прерываний .В европейской системе меньшее первичное облучение должно приводить к меньшему количеству мгновенных прерываний по сравнению с североамериканской системой, в которой используется предохранитель.

Трехпроводная европейская система помогает защитить от провалов из-за замыканий на землю .

Белка, пересекающая проходной изолятор (от линии к земле), вызывает путь короткого замыкания с относительно высоким импедансом, при котором напряжение не сильно проседает по сравнению с замыканием на болтах в системе с хорошим заземлением. Даже если в фазном проводе происходит замыкание на обратный путь с низким импедансом (например, на хорошо заземленную вторичную нейтраль), трансформаторы заказчика со схемой треугольник-звезда обеспечивают лучшую устойчивость к провалам напряжения, особенно если трансформатор подстанции заземлен через резистор или реактор.


Эстетика //

Имея меньшее количество первичной обмотки, европейская система имеет эстетическое преимущество : вторичную обмотку легче разместить под землей или вписаться в нее. Для подземных систем меньшее количество мест расположения трансформаторов и большее расстояние до вторичной обмотки упрощают размещение.


Кража //

Гибкость европейской вторичной системы значительно упрощает кражу энергии . Эта проблема особенно характерна для развивающихся стран. Вторичные элементы часто натягиваются вдоль или сверху зданий; этот легкий доступ не требует особых навыков.

За пределами Европы и Северной Америки используются обе системы, и их использование обычно следует колониальным образцам, при этом европейские методы используются более широко. В некоторых регионах мира существуют смешанные системы распределения, в которых используются элементы североамериканского и европейского опыта.

Худшее сочетание вторичных обмоток 120 В с первичными обмотками европейского типа . Низковольтная вторичная обмотка имеет ограниченный радиус действия, как и более дорогая европейская первичная обмотка. Более высокие вторичные напряжения были исследованы (но, насколько мне известно, не реализованы) для систем в Северной Америке, чтобы добиться гибкости.Более высокие вторичные напряжения позволяют широко использовать вторичные, что упрощает заземление и снижает затраты.

Инженеры Westinghouse утверждали, что трехпроводные однофазные вторичные цепи на 240/480 В и трехпроводные трехфазные вторичные обмотки на 265/460 В обеспечивают экономическое преимущество по сравнению с аналогичными трехпроводными вторичными обмотками на 120/240 В (Lawrence and Griscom , 1956; Локай, Циммерман, 1956). Более высокие вторичные напряжения не вызывают более высоких рабочих напряжений; небольшой трансформатор в каждом доме преобразует 240 или 265 В в 120 В для освещения и использования стандартной розетки (кондиционеры и основные приборы могут обслуживаться напрямую без дополнительного преобразования).

Добавить комментарий

Ваш адрес email не будет опубликован.
