DIN-рейка (монтажная рейка)

Монтажный рельс, или DIN-рейка (ДИН-рейка) шириной 35 мм для монтажа промышленного оборудования.

— Материал: сталь или алюминий;
— Длина:
— Аллюминий: 1 метр;
— Сталь: 1 или 2 метра;
— Толщина: от 1,0 мм до 1,5 мм.

Благодаря наличию широкого ассортимента DIN-рейки (ДИН-рейки) на складе Техком-Автоматики, вы сможете подобрать лучший вариант решения именно вашей задачи, учитывая тип и вес монтируемого оборудования.

АЛЮМИНИЙ				СТАЛЬ
DRAIL-35/7,5/1,0/1000	DRAIL-35/7,5/1,1/1000	DRAIL-35/7,5/1,4/1000	DRAIL-35/7,5/ 1,5/1000	1 DRAIL-35ST/7,5/1,0/1000 2 500604P — длина 2000 мм
Самая низкая стоимость. Как правило режется на небольшие отрезки по 10-15 см для установки отдельных элементов (автоматов, блоков питания).	Низкая стоимость, усиленный профиль. Имеет большую жесткость за счет формы профиля. Служит для установки автоматов, блоков питания, промежуточных реле и другого модульного оборудования.	Оптимальный профиль. Оптимальное сочетание формы профиля, толщины и стоимости. Для монтажа любого типа оборудования: автоматы, блоки питания, реле, преобразователи частоты, контакторы, силовые автоматы.	Максимальная толщина. Модель имеет максимальную толщину профиля в серии, применяется для монтажа тяжелого оборудования: преобразователи частоты, устройства плавного пуска, контакторы, силовые автоматы.	1 DRAIL-35ST/7,5/1,0/1000 — имеет привычный формфактор. Доступная DIN-рейка (ДИН-рейка) из оцинкованной стали. 2 Модель арт.: 500604P — имеет длину 2 метра и используется для профессионального монтажа. Остается минимальное количество «обрезков». Обе модификации подходят для установки любого типа оборудования.

Техком-Автоматика предоставляет скидки на модели:

от 100 шт.

от 20 шт.

DRAIL-35/7,5/1,0/1000 — 40%

DRAIL-35/7,5/1,4/1000 — 25%

DRAIL-35/7,5/1,0/1000 — 50%

500604P — 20%

В каталогах различных производителей DIN-рейка (ДИН-рейка) может иметь название: DIN-рейка, монтажная рейка, DIN рельс, монтажная шина, ДИН-рейка, монтажный рельс.

Дополнительные принадлежности для установки DIN-рейки (ДИН-рейки):

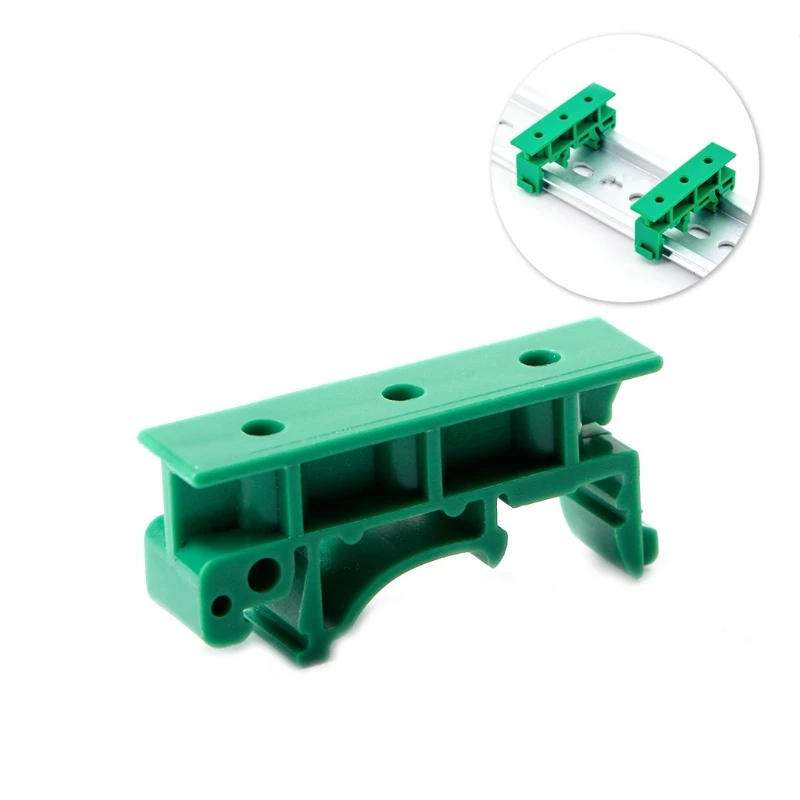

Держатель DIN-рейки (ДИН-рейки) TSTW

После сборки шкафа управления и его монтажа по месту эксплуатации, остается только подключить входящие и отходящие кабели.

Зачастую именно на этом этапе возникает неудобство при подключения кабелей к нижнему ряду клеммников, от которых запитано все оборудование внутри шкафа, и оборудование, которым шкаф управляет.

Нижние контакты клеммника расположены близко к монтажной плате и, как правило, к плате кабельного ввода. Чтобы подключить внешние провода к такому клеммнику придется проявить определенную сноровку, чтобы вставить провод в нужный клеммник, удержать его там и затянуть винт клеммника.

Использование держателя DIN-рейки (ДИН-рейки) TSTW позволяет установить DIN-рейку (ДИН-рейку) под углом к монтажной плате, поворачивая «к нам» нижние контакты клеммников. Это обеспечивает свободный доступ к контактам клеммников, а следовательно облегчает и упрощает подключение входящих и отходящих кабелей.

Традиционный способ установки. Подключение проводов к клеммам затруднено и отнимает много времени.	Монтаж клемм на DIN-рейку (ДИН-рейку), установленную на держатели TSTW. Доступ к контактам клеммника свободен, подключать провода УДОБНО.

Панель на DIN-рейку Q-SLOT, 1 слот, 145 мм

48N-01-00BL

Область применения	промышленные кабельные системы, зонные кабельные системы, оптические и медные
Материал корпуса	сталь
Конструкция панели	слотовая
Комплектация	поставляется в виде пустого корпуса с крепежом для DIN-рейки
Применяемые слоты	планки серии Q-SLOT
Количество слотов, шт.	1
Максимальное количество сплайс-кассет Тип 2 (12 соединений)	по 2 сплайс-кассеты в 1 стек
Вводы кабеля	два, отверстия вводов закрыты резиновыми заглушками
Клеммы заземления, шт.	1
Особенность конструкции	есть отверстие для установки MTP-адаптера; фиксаторы внешней оболочки кабеля — скобы под стяжки
Особенность установки	крепление на DIN-рейку шириной 35 мм по ГОСТ Р МЭК 60715-2003; возможно 4-точечное крепление на стену
Диапазон температур эксплуатации, °С	-30. ..+70
Диапазон температур монтажа, °C	-30…+70
Цвет	черный RAL 9005
Системная гарантия	25 лет
Компонентная гарантия	1 год
Страна производства	Россия

Брошюры/буклеты, каталоги

Брошюра Коммутационная платформа Q-SLOT

Паспорт продукта

Q-SLOT Совместимость

Сертификаты соответствия

Сертификат соответствия №0006441

Что такое DIN-рейка? Основы и различные типы

Toggle Nav Переключить навигацию

Меню

Счет

Поиск

Мое сравнение ()

Обычный человек может даже не знать, что DIN-рейки существуют, но они выполняют важную функцию. DIN-рейки скрепляют некоторые из наших самых важных электрических компонентов, и если вы проектируете или строите электрические устройства, вы, вероятно, слышали о них.

DIN-рейки — это металлические рейки внутри электрического шкафа, которые используются для установки автоматических выключателей и другого электрического оборудования. Хотя DIN-рейки имеют относительно простую конструкцию, они чрезвычайно важны для установки, обслуживания и эксплуатации электрооборудования.

В этом выпуске Polycase TechTalk мы обсудим основы DIN-реек и почему они являются такой важной частью конструкции электрических устройств. Мы также рассмотрим множество вариантов корпусов и комплектов для установки на DIN-рейку, которые доступны в Polycase. Для начала мы немного подробнее рассмотрим, что такое DIN-рейка и для чего она предназначена.

Что такое DIN-рейка? The Basics

DIN-рейка служит механической опорной конструкцией для различных типов небольших электрических компонентов. Некоторые из типов оборудования, которое может быть установлено на DIN-рейку, включают:

Автоматические выключатели
Клеммные блоки
Программируемые логические контроллеры
Контроллеры двигателей
Реле

Этим компонентам требуется прочная механическая поддержка, чтобы они оставались на месте и работали правильно. Однако они обычно не предназначены для установки непосредственно на стену или на панель электрического шкафа. Вместо этого разработчики и производители устройств обычно монтируют эти компоненты с помощью DIN-рейки.

DIN-рейка обычно монтируется либо на внутренней панели электрического шкафа, либо непосредственно на стене. Если рейка установлена внутри корпуса, компоненты будут монтироваться непосредственно на рейку. Если рельс крепится к стене, электрические компоненты могут быть установлены непосредственно на нем или на нем может быть установлен электрический шкаф, содержащий другие компоненты.

Почему важны DIN-рейки

DIN-рейки — не самые яркие компоненты электрического устройства, но они играют решающую роль. Вот почему DIN-рейки по праву считаются основой электрической панели управления: 9№ 0003

DIN-рейки значительно ускоряют и упрощают монтаж электрооборудования по сравнению с монтажом отдельных компонентов на корпусе корпуса.
помогают сэкономить место в электрических панелях за счет уменьшения количества необходимого крепежного оборудования.
представляют собой общий стандарт, на который рассчитано большинство автоматических выключателей и клеммных колодок. Это позволяет разработчикам устройств использовать детали разных производителей с гарантией того, что они подойдут для DIN-рейки.
позволяют легко устанавливать и снимать компоненты. Также намного проще внести небольшие коррективы в положение компонента, установленного на рейке.
помогают упростить проектирование проводки, обеспечивая централизованное место, через которое может проходить проводка.

DIN-рейка не всегда обеспечивала эти преимущества. На самом деле, потребовалась группа немцев, помешанных на стандартах, чтобы разработать структуру DIN-рейки, которую мы знаем и используем сегодня.

История DIN-рейки

Вам, наверное, уже интересно, что означают буквы DIN. На самом деле это не имеет ничего общего с механической функцией оборудования. Вместо этого DIN расшифровывается как Deutsche Institut fur Normung , что примерно переводится как «Немецкий институт стандартов».

DIN — немецкая организация, устанавливающая стандарты для промышленного и электрического оборудования. Они разработали стандарты на основе оригинальных DIN-реек немецкой компании 9.0021 Rheinisch-Westfälisches Elektrizitätswerk (RWE) . (Викторина, как это произносится, проводиться не будет.)

В 1928 году компания RWE осознала потребность в стандартной опорной конструкции, которую можно было бы использовать для монтажа различных электрических компонентов. Электрические панели начала 20-го века часто строились с использованием множества компонентов и не имели какой-либо стандартизированной системы крепления. В ответ RWE создала то, что мы теперь знаем как рельс G.

Первоначально эти рельсы были изготовлены из фарфора с металлической шиной, идущей по центру. В конце концов, рельсы, изготовленные из металла, заменили легко повреждаемый фарфор, и DIN-рейки стали больше походить на оборудование, которое мы видим сегодня в электрических шкафах.

В 1950-х годах конструкции, разработанные RWE, были дополнительно стандартизированы DIN. Национальная ассоциация производителей электрооборудования (NEMA), которую вы, вероятно, знаете по их рейтинговой системе корпусов NEMA, в конце концов приняла совместимый стандарт для использования в США. со стандартами DIN-рейки.

Типы DIN-реек

DIN-рейки бывают нескольких форм. Вот основные различия между ними:

Рельсы Top Hat: этот 35-миллиметровый дизайн является наиболее распространенным типом DIN-рейки, и большинство современных электрических компонентов спроектированы так, чтобы быть совместимыми с ним. Эти рельсы имеют симметричные фланцы с каждой стороны, которые удерживают компоненты на месте. Рельсы Top Hat также могут быть известны как рельсы TS35.
C-рейки: эти 32-мм рейки имеют форму буквы «C», которая по существу противоположна цилиндрической рейке. Фланцы С-образного профиля направлены внутрь, обеспечивая дополнительную опору для тяжелых компонентов. Хотя когда-то C-рельсы были довольно распространены, они больше не используются широко.
G: эти 32-мм рейки, также называемые TS-32, имеют асимметричную форму буквы «G» и часто используются для монтажа более крупных и тяжелых компонентов благодаря дополнительной поддержке, которую они предлагают. Асимметричная конструкция направляющих G также предотвращает случайную установку компонентов задом наперед или вверх ногами.
Mini Top Hat Rails: мини-рейки толщиной всего 15 мм (или рейки TS-15) на сегодняшний день являются самым маленьким размером DIN-рейки. Они относительно редки и используются только для приложений, где чрезвычайно важен небольшой размер.

Для большинства применений 35-мм рейка с цилиндрической головкой является предпочтительным выбором из-за ее универсальности. DIN-рейки Polycase разработаны в соответствии со стандартом 35 мм, что обеспечивает максимальную гибкость и удобство использования в самых разных условиях.

Основные советы по выбору и установке DIN-рейки
DIN-рейки играют важную роль в конструкции электрических устройств, поэтому важно убедиться, что вы выбрали правильное оборудование для DIN-рейки. Эти советы помогут вам сделать правильный выбор:
Не думайте, что ваша монтажная рейка и электрическое оборудование соответствуют стандартам DIN. Они почти всегда будут, но проприетарные стандарты существуют, так что всегда стоит проверять. Каждая монтажная рейка от Polycase соответствует требованиям DIN.
По возможности выбирайте DIN-рейку, которая соответствует типу используемого электрического шкафа. Несмотря на то, что стандарты DIN являются универсальными, использование специальной DIN-рейки гарантирует хорошую совместимость с вашим корпусом. Корпуса Polycase на DIN-рейку доступны с DIN-рейками, обрезанными по размеру.
Если ваш электрический шкаф изготовлен из металла, важно выбрать DIN-рейку из того же материала. По этой причине Polycase рекомендует корпуса из поликарбоната и корпуса из АБС-пластика как идеальный выбор для устройств, внутри которых будет установлена DIN-рейка, поскольку они совместимы с DIN-рейками, изготовленными из различных металлов.
Как правило, DIN-рейка не предназначена для использования в качестве шины. Однако с прикрепленными заземляющими клеммными колодками DIN-рейка может использоваться в качестве шины для заземления шасси.
Убедитесь, что ваши DIN-рейки прошли испытания UL на соответствие соответствующим отраслевым стандартам. Обратите внимание, что в вашем конкретном приложении могут быть особые требования к конструкции DIN-рейки.
DIN-рейки
с предварительно вырезанными монтажными пазами упрощают установку. В комплекты DIN-рейки Polycase входят удобные предварительно вырезанные пазы и даже винты, которые предназначены для плотного прилегания к монтажным пазам.
Дополнительные советы по правильной установке DIN-рейки см. в нашем руководстве по установке DIN-рейки.
Комплекты DIN-реек от Polycase
Polycase предлагает несколько типов DIN-реек, разработанных специально для наших корпусов. Каждая из этих DIN-рейок серии DR идеально подходит для корпуса Polycase определенного стиля и совместима со стандартными 35-мм DIN-рейками. В каждый комплект DIN-рейки входит все необходимое для монтажа на DIN-рейку, включая две шайбы и винты.
Рассмотрите эти варианты, если вам нужен корпус на DIN-рейку. Каждый из них включает в себя варианты комплектов DIN-реек, которые можно обрезать по размеру и которые идеально подходят друг к другу:
Серия Polycase WH: Корпуса NEMA 4X для установки внутри и вне помещений, модели из АБС-пластика и поликарбоната с шарнирной конструкцией.
Серия Polycase WQ: корпуса NEMA 4X для наружного применения с легкодоступной откидной защелкой и конструкцией из поликарбоната, армированного стекловолокном.
Серия Polycase ZH: еще один чрезвычайно прочный и надежный навесной корпус из поликарбоната для наружного применения с рейтингом NEMA 6P.
Polycase Серия ZQ: Как и серия ZH, серия ZQ также соответствует стандарту NEMA 6P, но имеет нешарнирную конструкцию.
Если требуется установка всего корпуса на внешней DIN-рейке, наши внутренние электрические шкафы серии EK являются отличным выбором. Эти корпуса изготовлены из прочного АБС-пластика и оснащены защелкивающимся зажимом, который позволяет легко устанавливать их на DIN-рейку 35 мм.
Перед тем, как выбрать монтажную рейку DIN для вашего корпуса, важно понять все конкретные вопросы, которые могут у вас возникнуть. Вот почему Polycase упрощает общение с нашими экспертами по корпусам — просто позвоните по телефону 1-800-248-1233 или свяжитесь с нами через Интернет. Мы будем рады помочь вам в процессе выбора правильного оборудования для DIN-рейки и идеального корпуса для электроники.
