На какой высоте от пола устанавливать розетки: Высота установки розеток и выключателей от пола

Высота установки розеток и выключателей от пола

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Содержание

  • Основные варианты
  • Общие требования и правила
  • Кухня
  • Ванная

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

  • установка розеток и выключателей по так называемому «евростандарту»;
  • «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

  • В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
  • Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
  • В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

  • Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

  • В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
  • Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны).
    Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

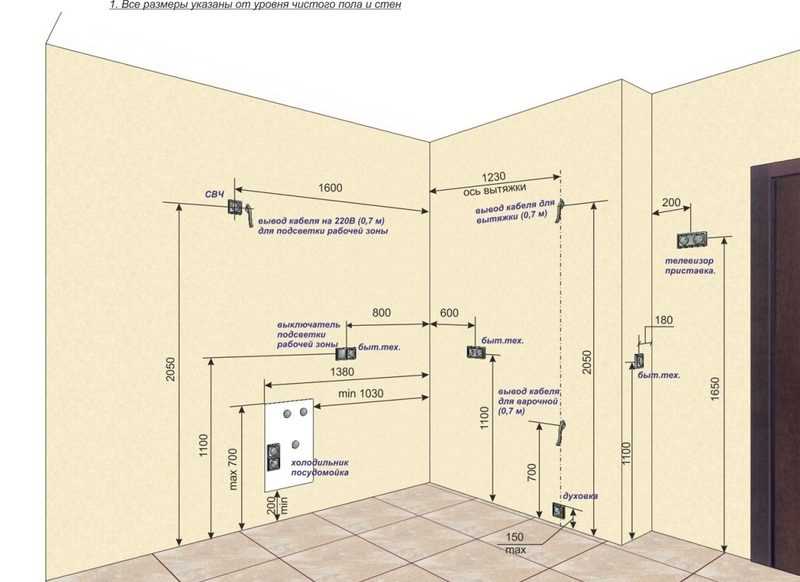

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

  • Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
  • Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

  • Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

  • Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
  • Зона 1 (внешняя вертикальная поверхность ванной).
  • Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
  • Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

  1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
  2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
  3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Высота розеток от пола

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте ставить розетки и выключатели решать вам

Содержание статьи

  • 1 На какой высоте могут быть
    • 1.1 Где расположить выключатель
    • 1.2 Выбираем место для розеток в комнатах
  • 2 Высота розеток на кухне
    • 2.1 Выделенные линии для мощных  электроприборов
    • 2.2 Выбираем высоту в зависимости от подключаемого оборудования
  • 3 В ванной
  • 4 Правила устройства электропроводки

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Высота розеток от пола в спальне

Монтаж и подключение интернет розеток описан тут.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных  электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Высота розеток на кухне для разной бытовой техники

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай».  Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.



В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Деление ванной на зоны

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Как можно расположить розетки в ванной

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками,  — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

  • Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
  • От монтажной коробки провод идет вертикально вверх.
  • Соединение проводов происходит в распределительной коробке
Примерная высота розеток от пола в комнатах

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

electric — Какая стандартная высота розетки?

Спросил

Изменено 3 года, 4 месяца назад

Просмотрено 406k раз

Я устанавливаю розетки в своем патио. Какова стандартная рекомендуемая высота над землей для их установки?

  • электрические
  • розетки

6

Прямой ответ на ваш вопрос: «Нет стандарта». Розетки могут быть установлены на любой высоте, удобной для предполагаемого использования. Единственное требование NEC заключается в том, что вы должны находиться в пределах 6 футов от розетки вдоль любой стены (12 футов между розетками). Непрерывное пространство стены в 2 фута или более, включая пространство, измеренное вокруг угла, требует наличия розетки. См. NEC 210.52.A. 2. Обычная высота настенной розетки составляет от 12 до 16 дюймов до нижней части устройства. В редких случаях розетки по-прежнему устанавливаются в плинтусах и в полу с соответствующими коробками/крышками.

9

Когда мне пристроили новую комнату в моем доме, электрик использовал стандартный молоток для высоты. Электрик заявил, что это общее практическое правило, которым пользуются многие электрики. Фактически, простой поиск в Google показал, что кто-то на форумах DoItYourself.com рекомендовал стандартный молоток на 16 унций, стоящий на конце, в качестве эталонной высоты. Сайт eHow.com рекомендует использовать в качестве ориентира «молоток электрика». В сообщении на форуме DIYChatroom также рекомендуется использовать молоток на 16 унций, который поднимает вас примерно на 18 дюймов от пола.

Итак, я бы использовал молоток в качестве ориентира.

4

В Великобритании в части P Строительных норм и правил 2010 г. указано, что для новостроек ( акцент мой):

Утвержденный документ М

рекомендует, чтобы только в новых жилых домах выключатели и розетки для освещения и другого оборудования располагались на расстоянии от 450 до 1200 мм от уровня чистого пола . Утвержденный документ М не рекомендует высоту для новых потребительских блоков. Тем не менее, одним из способов соблюдения Части M в новых жилищах является установка потребительских блоков таким образом, чтобы выключатели находились на высоте от 1350 до 1450 мм над уровнем пола. На этой высоте потребительский блок недосягаем для маленьких детей, но доступен для других людей, когда они стоят или сидят.

На практике в зонах с ограниченным риском, как правило, бывает так, что, если не указано иное, строитель дома устанавливает выключатели света на высоте 1,2 м над уровнем готового пола, а розетки – на высоте 450 мм (примерно 18 дюймов) над уровнем отделки. уровень пола. Изолирующие выключатели, например, для вытяжного вентилятора для душа, освобождены от этой высоты (вместо этого они должны быть установлены близко к уровню потолка).

Длина молотка или передняя часть лопаты является хорошим грубым приближением. Точный ответ согласно своду правил SANS 10142 гласит, что он должен быть на 500 мм выше уровня пола.

3

Хотя я согласен с @matthew, потому что он отвечает на ваш вопрос «Какова стандартная высота…?», и мне нравится соответствовать высоте существующих розеток.

Однако во все большем количестве домов, которые мы ремонтируем, мы устанавливаем розетки 18” AFF в соответствии с требованиями ADA (не потому, что мы должны, а потому, что клиенты старше и признают, что их «диапазон охвата» уменьшается).

Мы также устанавливаем лифты (или шахты для будущих лифтов) в многоэтажных домах. По мере старения населения мы все будем думать о разработке «предметов» и «применения» для этой стареющей группы.

2

Код высоты электрических розеток отсутствует. У вас есть стандартная высота 16 дюймов до верхней части распределительной коробки и стандартная высота 48 дюймов до верхней части распределительной коробки. Кроме того, существуют нестандартные высоты, которые разные компании используют в зависимости от владельца дома или строителя. Стандартные дома обычно имеют стандартную высоту, а нестандартные дома также обычно имеют стандартную высоту, если иное не указано в чертеже, домовладельце или строителе.

13 дюймов или длина молотка от чернового пола до дна коробки (не молоток для каркаса), вот и все. Это указано в кодовой книге nec, и там есть стандарт для всех розеток. Кухня, подсобное помещение, ванна и т. д.: .

1

электропроводка для себя все мои кухонные розетки выше уровня столешницы. У меня есть розетки в 6 футах за телевизорами, розетка на высоте кровати рядом с моей кроватью для удобства (моя). Высота 42 дюйма у моего стола. Сделайте свои условия

электрические — Какой диапазон высоты разрешен для настенных розеток?

Спросил

Изменено 2 года, 10 месяцев назад

Просмотрено 4k раз

Мне нужно установить розетку на стене подвала. Если я смогу установить его достаточно высоко, он сможет поместиться на деревянной стене вместо того, чтобы сверлить бетон и рисковать превосходной водонепроницаемостью подвала.

На какой высоте может быть размещена розетка и при этом учитываться требование «в пределах 6 футов от любой точки на стене»? Пока мы здесь, раз уж это связано, какое самое низкое допустимое положение?

  • электрическая
  • розетка
  • не включенная в другие группировки

14

NEC не считает розетку выше 5-1/2 футов удовлетворяющей требованию —

210. 52(4) Расположенная на высоте более 1,7 м (5 1/2 фута) над полом

NEC не имеет нижний предел высоты, на самом деле 210.52(A)(3), позволяет напольным сосудам в пределах 18 дюймов от стены удовлетворять требованиям.

(3) Напольные розетки. Розетки на этажах должны не учитываться как часть необходимого количества емкостей розетки, если они не расположены в пределах 450 мм (18 дюймов) от стены.

Теперь, если есть какие-либо требования к доступности ADA, розетки и выключатели должны иметь размер от 15 до 48 дюймов и не должны быть закрыты.

5

От пола до 5½ футов

Ответ на ваш вопрос: 5½ футов согласно NEC 210.52 пункт 4:

210.52 Розетки для жилых помещений. Этот раздел содержит требования к розеткам на 125 вольт, 15 и 20 ампер. Сосуды, требуемые настоящим разделом, должны быть в дополнение к любой емкости, которая:

(1) Часть светильника или прибора, или

(2) Управляется настенным выключателем в соответствии с 210.
