Наличие электричества в доме сегодня представляется чем-то само-собой разумеющимся, вспоминаем мы о нем только в том случае, если внезапно случаются какие-то поломки и мы теряем возможность пользоваться одним из самых полезных изобретений прошлого тысячелетия. Тем не менее, при сооружении дома, или при выполнении его капитального ремонта, потребуется хорошенько продумать все нюансы прокладки электропроводки — в конечном итоге только рациональный выбор типа прокладки кабелей сможет обеспечить владельцев дома бесперебойной подачей энергии, необходимой для работы осветительных приборов и всех современных бытовых устройств.

Содержание:

1. Типы электропроводки, их преимущества и недостатки
2. Требования, предъявляемые к скрытой проводке видео
3. Детектор скрытой проводки видео
4. Другие методы обнаружения скрытой проводки
5. Как найти скрытую проводку в стене при помощи народных методов видео
6. Скрытая проводка в стене — как найти обрыв провода
7. Специалисты рекомендуют

Типы электропроводки, их преимущества и недостатки

Четко разделить, к какому типу относится использованный в помещении вариант подачи электричества трудно, по мнению одних — в случае использования скрытой проводки трасса прокладки проводов вообще не должна быть заметной, по мнению других — вариант с кабелем, проходящим по трубам или кабель-каналам также следует относить к скрытому типу. В принципе — кабель в таком случае тоже невидим и обеспечен защитой от механических воздействий.

Традиционно скрытая проводка в доме предполагает прокладку всех проводов в стенах, потолках, полах, плитах или плинтусах. Такой вариант делает ее более безопасной.

Для прокладывания проводов могут использоваться:

• металлические трубы,
• гибкая пластиковая гофра или гибкий металлорукав,
• штробы или строительные углубления, которые впоследствии закрываются штукатуркой,
• пространство под навесным потолком,
• пластиковые стеновые панели.

Скрытая проводка в доме имеет некоторые недостатки, главным из них являются сложности, возникающие при выполнении монтажных работ, включая даже установку автоматического выключателя. Проблемы также возникают при необходимости осуществления ремонтных работ или обслуживания. Тем не менее, скрытый вариант имеет целый ряд преимуществ, которые заставляют отдавать предпочтение именно скрытой проводке.

Само название говорит о том, что все провода должны быть упрятаны от глаз, т.е. внешний вид помещения не портят провода, проложенные на стенках или потолках, они не создают препятствий при выполнении ремонтно-отделочных работ.

Провода находятся под слоем штукатурки или бетона, которые значительно ограничивают доступ воздуха, это способствует значительному снижению уровня пожароопасности, кроме того, такое расположение проводов сводит к минимуму возможность контакта с токоведущими жилами. Срок службы скрытой проводки намного дольше, чем открытой, обусловлено это защищенностью проводки от воздействия солнечных лучей и механических повреждений.

Если продолжить разговор о проблемах, которые создает скрытое расположение проводов, то следует вспомнить о том, насколько проблематичным может оказаться поиск пути, проложенного такой электропроводкой, причем с очень высокой точностью — в противном случае может возникнуть риск ее повреждения при выполнении работ, связанных со штроблением стенок или высверливанием отверстий.

При выполнении монтажа скрытой проводки требуется предусмотреть точки расположения розеток — впоследствии их установка будет достаточно проблематичной. Сечение проводов, используемых для прокладки скрытой проводки должно быть большим, чем если-бы проводка прокладывалась наружно.

Требования, предъявляемые к скрытой проводке

В числе основных требований к скрытой проводке — обеспечение пожарной безопасности, особенно аккуратно следует относиться к монтажу проводки в том случае, если она выполняется в деревянном доме и прокладывается под внутренней обшивкой, для прокладывания кабеля следует использовать стальные или ПВХ трубы.

1. Также следует продумать возможность замены или добавления проводов, при необходимости, но, к сожалению, на практике выполнить данное требование не всегда оказывается возможным.
2. Путь прокладывания проводки не должен быть произвольным, принято прокладывать кабельные переходы на высоте 2,5 м или же под потолком, строго горизонтально или вертикально, даже в том случае, если это приведет к повышенному расходу материалов.
3. При прокладке проводки обязательно должен составляться план, на нем указываются все ответвительные коробки, придерживаться плана при выполнении работ обязательно, также желательно обеспечить его сохранность на весь период эксплуатации сооруженной системы подачи электроэнергии.

Специалисты рекомендуют при выполнении скрытой проводки предусматривать наличие третьего проводника (РЕ), даже если на щитке в подъезде на момент подключения будет отсутствовать соответствующий магистральный провод, подключить оставленный свободным провод можно будет при появлении возможности.

Для комнат с высоким уровнем опасности (кухня, ванная) желательно предусмотреть установку дифференциальных автоматических выключателей или УЗО.

Детектор скрытой проводки

Поскольку поиск повреждений скрытой проводки может оказаться проблематичным, потребуется использование специальных сигнализаторов. Эти устройства помогут не только электрикам, но и владельцам частных домов и даже обычных городских квартир. Детектор вполне безопасен в работе, при его использовании не потребуется непосредственный контакт прибора с розетками или оголенными проводами, т.е. он более безопасен чем обычно применяемый тестер.

При помощи детектора скрытой проводки несложно определить точное место прокладки кабеля и безошибочно определить место обрыва, если таковое имеется. При прохождении места расположения кабеля, находящегося под напряжением, сигнализатор подаст визуальный сигнал — включится светодиодная лампочка. Для срабатывания прибора достаточно воздействия электростатического поля, образуемого переменным током. Т.е. непосредственный контакт прибора с проводом не потребуется. У некоторых моделей детекторов возможна функция подачи звукового сигнала.

Безопасный и простой в использовании, бесконтактный детектор бесспорно окажется предметом, необходимым в хозяйстве — он позволит домашнему мастеру без посторонней помощи и без привлечения специалистов обнаружить кабеля, скрытые в стенах или отыскать место разрыва цепи, что значительно упростит ремонтные работы и избавит от необходимости снимать штукатурку со всей стенки.

Другие методы обнаружения скрытой проводки

К сожалению, часто владельцы жилья не имеют достоверной информации о точном расположении кабелей скрытой проводки, кроме того, гарантий, что проводка в точности соответствует плану никто дать не может, особенно в том случае, если работы выполнялись несколько лет, а то и десятилетий, назад. Профессиональные инструменты о которых мы упоминали выше также не всегда оказываются в нужный момент под рукой. Вполне вероятно, что сложится ситуация, когда найти повреждение скрытой проводки потребуется при помощи средств, которые окажутся под рукой в нужный момент. Хорошо если удастся найти какие-либо тестеры, индикаторы, сигнализаторы, пробники.

Из современных средств, которые можно приобрести по вполне доступным ценам специалисты рекомендуют обратить внимание на следующие модели.

1. Сигнализатор Е-121, в народе его часто называют Дятел. Его охотно используют электрики-профессионалы, прибор отличается высокой чувствительность и позволяет обнаружить порыв проводов, располагающихся в стенке на глубине порядка 7 см.
2. Сигнализаторы МS выпускаются в Китае, кроме расположенной в стенке проводки при их помощи можно легко обнаружить любые другие металлические предметы, расположенные внутри стен (тестер MS-58M ). Но при этом при помощи тестера не удастся отыскать завернуты в фольгу предметы — фольга служит экраном, создающим преграду для обнаружения металла.

Работа с сигнализаторами потребует определенной подготовки — подаваемый при обнаружении проводов сигнал будет отличаться от того, который издается при обнаружении какого-либо металлического предмета.

Аппараты ПОСП-1 способны предупредить не только о наличии в стене проводки, но и подать сигнал о наличии переменного электрического поля, излучаемого, к примеру, электрощитом.

Разные модели устройств марки VP-4404 отличаются способностью безошибочно находить места разрыва проводов, что служит поводом для повышенного интереса к ним профессиональных мастеров и домашних умельцев.

Мастера рекомендуют: вне зависимости от используемого сигнального устройства скрытая проводка в стене должна разыскиваться с максимальной осторожностью и аккуратностью, с соблюдением норм и правил выполнения подобного рода работ.

Как найти скрытую проводку в стене при помощи народных методов

Если под рукой не окажется современных сигнальных приборов, а покупка их покажется нерациональной из-за высокой стоимости, то можно применить старые методы, которые использовались мастерами в прошлом. Один из таких вариантов — использование радиоприемника, настроенного на частоту 100 кГц. Включив приемник его следует медленно перемещать по стене, в местах залегания проводки в динамике появятся различимые потрескивания и шумы.

Если есть возможность снять со стен обои, то определить расположение проводов помогут шероховатости на бетоне, имеющиеся в местах их размещения. Если монтажные работы выполнялись по правилам, то провода должны проходить горизонтально или вертикально.

Скрытая проводка в стене — как найти обрыв провода

Процесс начинается из определения поврежденного провода, фазный он или нулевой. Определить это можно дотронувшись отверткой с индикатором к контактам неработающего выключателя или розетки. При этом при выключенном положении выключателя под напряжением должен быть только один из контактов, во включенном — оба. Рабочая розетка имеет под током только один из контактов. Обнаружив наличие фазы на вышеупомянутых устройствах можно предполагать, то оборван нулевой провод.

В случае возникновения повреждения недоступного участка проводки лучше всего обратиться за помощью к профессионалу-электрику, найти место повреждения самостоятельно, без применения специальных приборов будет сложно.

Если же доступ ко всем участкам электропроводки имеется, то найти проблемное место будет несложно применив любой из тестеров-сигнализаторов.

Порядок выполнения работы будет следующим:

1. Сначала на щитке отключают напряжение.
2. Затем надрезают изоляцию и делают маленькие засечки, так чтобы появился доступ к металлическому проводнику.
3. Первую насечку делают в точке выхода провода из распределительной коробки, вторую — на расстоянии примерно двух метров.
4. Применив тестер замеряют сопротивление на данном участке. Малая его величина указывает на отсутствие обрывов.
5. Аналогичную проверку следует выполнить на последующих участках, до тех пор, пока прибор не покажет, что сопротивление отсутствует.

Специалисты рекомендуют

Если место предполагаемого обрыва размещается в кирпичной или оштукатуренной стенке, то обнаружить его возможно при помощи бесконтактного индикатора, предназначенного для обнаружения скрытой проводки.

Значительно упростит процесс отслеживания пути электропроводки правильная прокладка проводов — по горизонтали или по вертикали, с обязательными поворотами строго под углом в 90 градусов.

Наобилее интересные варианты по теме скрытая проводка, как найти повреждение в скрытой электропроводке, полезные советы.

Как найти обрыв провода в стене

Уже больше 100 лет назад человечество провело электричество в свои дома. Освещение, обогрев, развлечения, помощь в домашнем хозяйстве основаны на поставке и потреблении электроэнергии. В жилых домах и городских квартирах по стенам, потолкам, под полом проложены провода, которые передают электроэнергию от источников к потребителям – лампочкам, телевизорам, электроплитам, вентиляторам и пр. И нередко случается, что в какой-то неожиданный момент без видимой причины потребитель электроэнергии перестаёт работать.

Причин этому на самом деле может быть множество. Например, поломка самого потребителя или срабатывание предохранителя при перегрузке линии, а может повреждение электропроводки при невнимательном обращении. При поиске причин отключения и проверки линии такие неприятности обнаруживаются и исправляются. Гораздо хуже ситуация, когда все видимые места проверены и в них ничего не обнаружено, а линия не работает. А проводка в доме скрытая, замурована в стене. Значит, произошёл обрыв скрытой линии электропередачи. Этот факт установить можно, а локализовать место обрыва сразу не удаётся, и логическими рассуждениями не всегда можно легко решить проблему. Как найти обрыв провода в стене, знают профессиональные электрики. Для этого нужно применить специальную технику.

Содержание статьи

• 1 Возможные причины неисправности проводки
• 2 Признаки обрыва провода в стене
• 3 Как локализовать место обрыва
  • 3.1 Повреждение фазного провода
  • 3.2 Повреждение нулевой жилы
  • 3.3 Неисправность в проводке освещения
• 4 Поиск точного места обрыва
  • 4.1 Очистка стен
  • 4.2 Использование профессионального оборудования и подручных приборов
    • 4.2.1 Мультиметр
    • 4.2.2 Металлоискатель
    • 4.2.3 Детектор скрытой проводки
    • 4. 2.4 Индикаторная отвёртка
    • 4.2.5 Радиоприёмник
    • 4.2.6 Микрофон
• 5 Народные методы, которые не работают
• 6 Заключение

Возможные причины неисправности проводки

Электропроводка может быть повреждена на любом этапе своего жизненного цикла. Например, на этапе проектирования разработчик по ошибке мог заложить провода из двух разных металлов – меди и алюминия, а нерадивый монтажник соединил их скруткой. Да ещё провода были разные по диаметру и количеству жил. Причиной обрыва провода могут быть и крутые повороты трассы, на которых провод изгибается под прямым или острым углом.  К эксплуатационным причинам обрыва следует отнести и возможную перегрузку линии. На неё подключили потребителей больше, чем линия способна по току выдержать. Или перегрев где-то в слабом месте привёл к пережогу провода. Также перегрузка могла произойти из-за возникшей неисправности в приборе-потребителе, и он потребовал больший ток.

ФОТО: stroyday.ruОбрыв провода, замурованного в стене

Кроме того, плохо затянутые контакты в соединительных коробках сначала искрят, потом обгорают. А пластмассовая изоляция на проводах от времени стареет и потихоньку начинает рассыпаться и перестаёт выполнять свою функцию по разделению параллельно проложенных проводов.

Очень частый случай повреждения проводов в стене – забивание в стену гвоздей и сверление отверстий без ознакомления с планом трассы. Можно даже не порвать провод, а только повредить изоляцию, но через время в этом месте может произойти обрыв. Поэтому при обустройстве новой квартиры или при серьёзном ремонте нужно обязательно сохранить план укладки электропроводов.

ФОТО: stroyday.ruОбгорание плохого контакта

Признаки обрыва провода в стене

Подтверждение того, что обрыв провода произошёл в стене, можно получить безошибочно, а найти место обрыва – гораздо сложнее. Как проверить проводку, знает каждый электрик и умеет это делать. Проверка факта обрыва ведётся с помощью мультиметра. Начало и конец каждого сегмента проводки всегда выведены наружу – или в розетку, или в соединительную коробку. К проблемной паре проводов нужно на входе подключить мультиметр в режиме измерения напряжения. Если на входе в сегмент проводки напряжения нет, то это означает, что данный сегмент в неприятностях не виноват. Если на входе напряжение есть, а на выходе нет, нужно определить, какой провод в этом виноват. Для этого следует включить мультиметр в режим измерения сопротивления, а щупы подключить к началу и концу любого провода. Сначала проверяется один провод, затем другой. Операция «прозвонка» безошибочно указывает на оборванный провод. Не исключён и такой случай, что порвались оба провода. Вот теперь можно начинать поиск точного места обрыва.

Как локализовать место обрыва

Поиск места обрыва провода является довольно сложной многошаговой процедурой. Сначала определяются те комнаты, в которых пропало электричество. Затем уточняется, что обесточено – розетки или освещение.

Повреждение фазного провода

Наличие или отсутствие фазы в розетке или на контакте светильника проверяется индикаторной отвёрткой.

Повреждение нулевой жилы

Если выяснено, что повреждён нулевой провод, нужно выключить автоматический выключатель повреждённой группы, отсоединить повреждённый нулевой провод от шины и подать на него «фазу». А потом проверить его индикаторной отвёрткой.

Неисправность в проводке освещения

Эта неисправность чаще всего вызывается некачественным монтажом. Плохо зачищенные, разлохмаченные и надломленные концы проводов в какой-то момент обламываются или выскакивают из гнёзд. Нужно внимательно подбирать всю арматуру (патроны, вилки, выключатели) и тщательно монтировать осветительную аппаратуру.

Поиск точного места обрыва

Лучше всего вести этот поиск с помощью специальной аппаратуры. Если нет собственной, можно взять в аренду.

Очистка стен

Для ускорения поиска места обрыва и повышения точности по возможности следует очистить часть стены от штукатурки вдоль предполагаемой трассы прохождения провода.

Использование профессионального оборудования и подручных приборов

Затем начинается приборная часть поиска.

Мультиметр

С помощью мультиметра можно найти лишь тот участок проводки, в котором произошёл обрыв. Точная локализация возможна только с помощью специальных приборов. Но иногда и этой общей информации достаточно для того, чтобы принять решение о замене участка провода от одной доступной клеммы до другой.

Металлоискатель

Металлоискатель довольно точно указывает на расположение провода в стене. Дорогие металлоискатели отличают чёрные металлы от цветных, т. е. медь и алюминий – от гвоздей и арматуры.

ФОТО: avatars.mds.yandex.netИспользование металлоискателя при поиске кабеля в земле

Детектор скрытой проводки

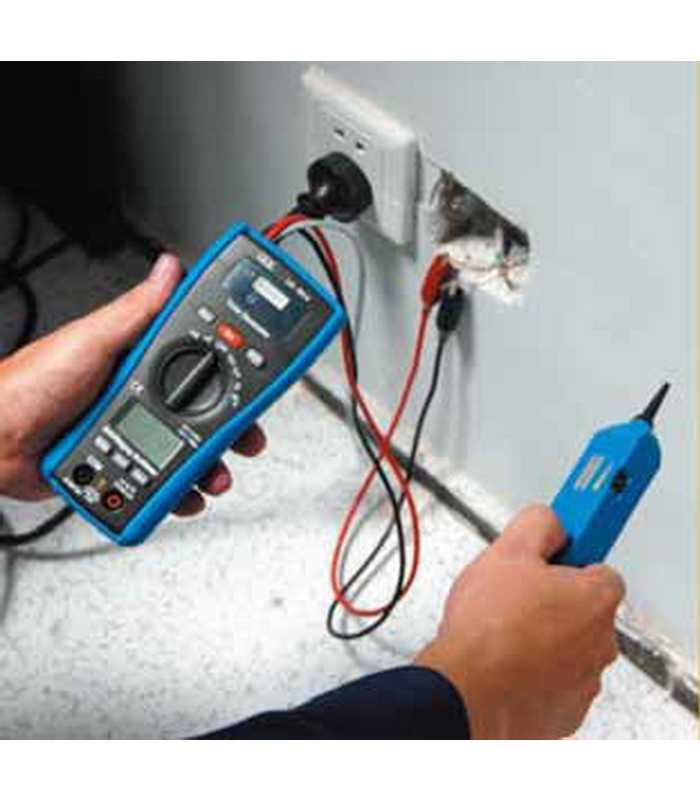

С этим прибором удобнее и быстрее всего искать место обрыва провода в стене. Нужно генератор прибора подключить к кабелю так, чтобы его минусовая клемма была на целом кабеле, а плюсовая – на повреждённом. К распредщиту подключается заземление. Теперь над кабелем нужно пронести приёмник прибора. Он уловит сигнал, который прервётся над местом разрыва провода. Место следует отметить и провести подобную операцию с другого конца кабеля. По двум проверкам уточняется реальная локация обрыва.

ФОТО: sovet-ingenera.comПоиск места обрыва с помощью детектора

Индикаторная отвёртка

Индикаторная отвёртка является самым простым и самым дешёвым инструментом. Но не самым точным. Она может выдать нулевой провод за фазный, если в нём окажется наведённый потенциал.

Радиоприёмник

Тоже доступный и тоже не очень точный метод поиска. Но с его помощью можно определить зону прохождения проводки. Нужно радиоприёмник настроить на частоту 100 кГц и тихонько проносить его вдоль стены. При приближении к проводам приёмник начнёт шуметь и трещать. Точность индикации – до 10 см.

Микрофон

Акустический метод поиска предполагает наличие микрофона. Даже медицинский стетоскоп можно использовать. Если в монтаже имеется дефектный искрящий контакт, то его треск будет зафиксирован микрофоном. Над дефектным участком разряды звуковых частот будут максимально громкими.

Народные методы, которые не работают

«Умельцы» и доморощенные «знатоки физики» предлагают водить вдоль   стены компас и следить за положением стрелки. Но в домашних условиях создать электромагнитную индукцию такой мощности, чтобы на неё смог среагировать обычный компас, практически невозможно.

Существуют предложения превратить смартфон в металлодетектор, но пока этот способ не дал положительных результатов.

Заключение

Проблема поиска проводки в стене очень актуальна. Специалисты и просто заинтересованные люди серьёзно пытаются найти новые эффективные решения. Несомненно, в недалёком будущем появятся и новые способы, и новые приборы, позволяющие видеть сквозь бетон и штукатурку.

Обсудить0

Предыдущая

DIY HomiusИКЕА представила инструкции по сборке необычных вещей из обычной коробки

Следующая

DIY HomiusКак обновить окна с помощью самоклейки

Как найти оборванный провод в стене своими руками

Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не так уж часто, но заставляет тратить много времени, нервов и сил на ее поиск и устранение. Ощутимо ударит по карману, ведь нужно найти поврежденный участок в стене, добраться до него, починить и еще раз починить. За эту работу придется заплатить значительную сумму специалисту. Вы можете сэкономить деньги, если справитесь с устранением неполадок самостоятельно. Из этого материала вы узнаете, как найти оборванный провод в стене, и что нужно сделать, чтобы устранить проблему.

Содержание

• Поиск обрыва: процедура
• Акустический и индукционный методы поиска места обрыва
• Поиск обрыва провода в бетонной или кирпичной стене
• Методика устранения обрыва скрытого кабеля
• Особенности восстановления медных и алюминиевых жил
• Вывод

Поиск обрыва: процедура

Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска устройств, осуществляется в следующем порядке:

• Обесточьте проводку перед поиском поврежденного кабеля.
• Иногда для снижения уровня сопротивления прожигают изоляцию проводов.
• Для поиска можно прибегнуть к акустическому или индукционному методу, а также использовать транзисторный приемник или обычный бытовой мультиметр.
• Профессиональные электрики используют в своей работе локаторы. Эти устройства позволяют не только быстро найти электрическую линию, но и найти все токоведущие жилы, а также узнать, находятся они под напряжением или нет. Для большей эффективности некоторые виды таких устройств используются совместно с генераторами.

Стоит отметить новейшую технологию электросетей, которая не так давно начала применяться в странах Европы, но, к сожалению, в России пока не практикуется. Особенностью данной установки является встраивание маяков (маркеров) в жилы кабеля при прокладке линий.

Если в такой сети произойдет обрыв, то локатор по сигналу маяка поможет быстро найти место неисправности. Это позволяет значительно сэкономить время и быстро восстановить работоспособность электропроводки.

Акустический и индукционный методы обнаружения места обрыва

Акустический метод обнаружения обрыва скрытой проводки предполагает наличие:

• Генератор, который подключается к проводу.
• Звуковой сигнализатор.
• Наушники (наушники).

Во время поиска провод прослушивается с помощью перечисленных предметов. Дойдя до места обрыва электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая нужна.

Индукционный метод поиска обрыва скрытой в стене проводки предполагает подключение генератора к силовому проводнику. После установки уровня нагрузки на генератор тестирование проводят аналогично акустическому методу с использованием наушников и специального сигнализатора. Отличие в том, что по всей длине линии, вплоть до места повреждения, в наушниках будет слышен сигнал, который значительно усилится, когда дойдет до места обрыва и исчезнет за ним.

Поиск обрыва провода в бетонной или кирпичной стене

Для определения места повреждения в стене из кирпича или представляющей собой бетонную плиту потребуется транзисторный приемник, с помощью которого выявляется скрытая электропроводка. Следует учитывать, что в кирпичных и бетонных зданиях все тросы направлены горизонтально и вертикально, а вращаются исключительно под углом 90 градусов. Зная это, вы не ошибетесь со схемой подключения.

Индикатор нужно вести вдоль стены над кабелем, по всей его длине. При этом на всем пути устройство будет издавать звуковой сигнал, который исчезнет при достижении места обрыва проводника.

Итак, мы разобрались, как найти обрыв в проводке. Если у вас нет необходимых приборов или вы не уверены, что сможете правильно определить место обрыва кабеля и сможете его отремонтировать самостоятельно, лучшим выходом из ситуации будет пригласить электрика. Профессиональные электрики имеют опыт данной работы и имеют необходимое электрооборудование, а значит, смогут найти неисправность и устранить ее в достаточно короткие сроки.

Весь процесс диагностики хорошо виден на видео:

Но если есть большое желание сэкономить и научиться этой процедуре самостоятельно, то переходим к следующему этапу — ремонту неисправной линии.

Порядок устранения обрыва скрытого кабеля

После нахождения точного места обрыва одним из вышеперечисленных способов провод следует соединить. Для этого необходимо сначала отключить фазу, а затем молотком вскрыть кабельный желоб примерно на 10 см влево и вправо от места повреждения. Затем оборванную жилу необходимо аккуратно отделить от жилы, не нарушая изоляционного слоя на других кабелях.

Дальнейший порядок действий следующий:

• Разведите концы оборванного кабеля в стороны.
• С помощью перфоратора и специальной коронки просверлите углубление в стене. Он должен быть достаточно большим, чтобы поместиться в соединительную коробку.
• Вставьте коробку в отверстие и зафиксируйте ее там алебастром, затем поместите в нее кабели.
• Подсоедините и изолируйте поврежденные провода.
• После устранения повреждения закрыть коробку крышкой.
• Заштукатурить ранее открытый участок паза.

Если поврежденный кабель находится внутри специальной трубки, то ее необходимо осторожно вытащить, а на ее место с помощью тянущего устройства натянуть новую жилу.

На видео показан процесс восстановления провода:

После герметизации электрического паза не подавать напряжение на отремонтированный кабель до полного высыхания гипса.

Описанный выше процесс выполняется при ремонте обрыва фазы. Восстановление нулевого провода осуществляется практически в том же порядке, за исключением начального этапа. При ремонте царапины в первую очередь необходимо отделить поврежденный кабель от шины. Затем к фазе присоединяется ноль. Дальнейшая работа производится в аналогичной последовательности.

Особенности восстановления медных и алюминиевых жил

Поврежденный медный провод лучше всего запаять. Для этой операции вам понадобится ремонтная перемычка, в качестве которой можно использовать кусок того же кабеля. Процедура пайки должна выполняться следующим образом:

• Наденьте термоусадочную или прочную пластиковую трубку на конец порванного провода.
• Скрутите края перемычки вместе с ремонтируемыми проводниками.
• Пропаяйте соединение.
• Плотно наклейте несколько слоев изоленты на отремонтированный участок.
• Наденьте термоусадку (пластиковую трубку) на соединение, чтобы обеспечить дополнительную защиту. Он должен быть герметичным, чтобы в случае намокания стена не начала пропускать через себя ток.

Самый простой способ соединить алюминиевые кабели в стене — использовать клемму WAGO, быстрый и надежный метод. Затем место соединения необходимо обмотать несколькими слоями изоленты и по возможности нанести на него слой герметика.

Найти место обрыва провода можно и с помощью активной индикаторной отвертки (с батарейкой). Пример видео:

Заключение

В этой статье мы разобрались, как самостоятельно найти неисправность в скрытой электропроводке и отремонтировать оборванный кабель. Теперь, с учетом изложенных рекомендаций, вы, при желании, можете выполнить эту работу своими руками. , не обращаясь за помощью к электрикам.

Как найти оборванный провод в обогреваемом полу

Как и в других системах напольного отопления Торонто, в вашей системе лучистого теплого пола могут возникнуть некоторые проблемы. Самая распространенная проблема — это обрыв провода. Однажды вы можете проснуться и понять, что ваша электрическая система подогрева пола больше не работает. Тем не менее, вам не нужно сдаваться, потому что вы все еще можете оживить свою систему отопления. Процесс ремонта домашней электропроводки прост, и вам не о чем беспокоиться. Сложность при работе с оборванным проводом в системе обогрева пола заключается в том, как найти оборванный провод.

Первый шаг к обнаружению обрыва провода в вашей системе обогрева пола Торонто – связаться со специалистами. Большинство экспертов разрешат вам арендовать их набор инструментов для устранения неполадок. Из чего состоит набор инструментов для устранения неполадок? Набор инструментов для устранения неполадок состоит из широкого спектра компонентов, включая регулируемый трансформатор переменного тока, рефлектометр с выдержкой времени, тестер диэлектрической прочности и мультиметр. Другие компоненты могут включать наборы для сращивания, которые помогут вам не только найти оборванный провод, но и отремонтировать сломанную часть провода после того, как вы его отследите. Чтобы помочь вам видеть сквозь плитку, вам нужно будет нанять тепловизионную камеру.

Каковы причины скрытого обрыва проводов?

Обнаружить нарушение целостности проводки в скрытых участках не всегда просто. Возможно, вам придется остаться без электричества — основного удобства — прежде чем вы поймете, что такая проблема существует. Чтобы избежать этого, вы должны сначала узнать, как найти оборванный провод за стенами, под полом, потолком и другими щелями. Понимание таких установок и обнаружение дефектов — лучший способ обеспечить постоянную подачу питания.

Тем не менее, обнаружить оборванный провод в скрытых местах непросто. Вам нужны правильные инструменты и рекомендации, чтобы справиться с такими задачами, не причиняя себе большего вреда или вреда. Понимание опасностей, связанных с такой задачей, также имеет решающее значение — вы должны поддерживать высокий уровень осторожности, зная, что малейшее происшествие может иметь ужасные последствия от поражения электрическим током.

Приведенная ниже информация может оказаться полезной, если вы хотите узнать, как найти оборванный провод в системе теплого пола, или если вы знаете кого-то, кто занимается проблемами электропроводки. Мы предоставляем различные процессы и инструменты, которые могут помочь вам восстановить питание.

Поиск обрыва провода с помощью различных процессов

Процесс с переменным трансформатором переменного тока

Процесс с регулируемым трансформатором переменного тока не так опасен, как другие методы обнаружения точного места обрыва нагревательного провода под напольной плиткой. Он предполагает низкое напряжение, что исключает возможный вред от поражения электрическим током. Вам понадобится тестовый комплект, состоящий из удлинительного шнура, который вы присоединяете к переменному трансформатору и подключаете свободный конец к заземляющему экрану и жиле, чтобы считать значение сопротивления в омах или короткое замыкание. Удлинительный провод имеет открытый наконечник, что упрощает подключение.

После подключения переменного тока и удлинителя к жиле и заземляющему экрану установите мультиметр на ампер. Наденьте зажим на оголенную часть провода на удлинительном шнуре, чтобы убедиться, что циферблат показывает ноль, затем включите переменный трансформатор переменного тока с помощью циферблата. Будьте осторожны, чтобы не превысить 10% от номинального напряжения, помните, что вам нужно 12 вольт для 120 вольт нагревательных компонентов и 24 вольта для 240 вольт материалов. Мультиметр должен быть в диапазоне от 1,5 до 2 ампер. Потребляемая сила тока также должна быть постоянной и не стремиться к нулю.

Обрыв провода обогрева пола можно определить по падению напряжения при увеличении тока. Вы можете следить за наклоном графика, чтобы отслеживать количество времени, которое требуется для индикации неисправности.

Помните, что крутой наклон может сигнализировать о том, что для возникновения неисправности требуется меньше времени — это приводит к более высоким значениям тока в единицу времени. Чем больше времени требуется для проявления недостатка, тем больше у вас может быть нескольких перерывов, влияющих на процесс диагностики. Это также важный фактор, о котором следует помнить — может быть более одной неисправной цепи, но вы можете отследить источники с помощью информации, отображаемой на графике.

Внимательно осмотрите соединения и кабели, чтобы установить причину проблемы. Это означает, что нужно проверить их всех, просканировав пол. Вы также можете использовать кабель тепловизионной камеры и увидеть нагретый участок через плитку — он может выглядеть как оранжевая линия в виде змеевика на поверхности пола. Проверьте, где линия останавливается. В этом может быть смысл перерыва. Не останавливайтесь после нахождения первого разрыва.

Узнав, как найти оборванный провод в полу с подогревом, убедитесь, что вы обнаружили все цепи, а затем проследите их до источника, где вы сможете применить необходимые меры по фиксации.

Тестер диэлектрической прочности Процесс

Вам понадобится квалифицированный специалист, который поможет вам выяснить как найти оборванный провод в доме с помощью тестера диэлектрической прочности. Процесс включает в себя передачу напряжения от 400 до 6000 через сердечник, что может быть опасно для неопытного человека. Процедура тестирования заключается в том, чтобы дублировать функциональность свечи зажигания, переводя ток через заземляющий экран.

Помимо того, что вам нужен профессионал, вам также потребуется тестер диэлектрической прочности, устройство, которое измеряет способность материала противостоять электрическому полю. Устройство востребовано на предприятиях по изготовлению элементов электротехники. Производительность устройства зависит от его способности подавать высокое напряжение на тестируемый компонент.

Способность материала выдерживать высокое напряжение означает, что он обладает высокой диэлектрической прочностью. Материал, пробой или замыкание цепи под высоким напряжением, имеет низкую диэлектрическую прочность, даже если напряжение выше расчетного предела гаджета.

Короткое замыкание происходит, когда диэлектрическая прочность низкая, в результате чего ток течет по воздуху, а не по проводнику. Вот почему одним из лучших способов обнаружения короткого замыкания в системах обогрева пола является тестер диэлектрической прочности, особенно с заранее установленными периметрами, такими как частота в диапазоне от 5 кГц до 50 кГц, емкость в диапазоне от 1 пФ до 10 пФ и напряжение не более 100 вольт.

Часть испытания системы теплого пола включает измерение двух типов металлических электродов – коаксиальных зондов длиной 0,5 м и петлевых электродов длиной 1 м. Вы размещаете петлевой электрод на одном конце, а коаксиальный — на другом — они должны быть перпендикулярны друг другу.

После того, как вы проложили кабели на противоположных сторонах, отрегулируйте напряжение, обращая внимание на другой звук, указывающий на автоматический выключатель. Повторяйте процесс, пока не найдете все разрывы цепи в кабеле.

Диэлектрические испытания требуют терпения и проницательности, которых у неподготовленного человека может и не быть. Это также может быть утомительно, требуя от вас использования таймера при определении звуковых ритмов.

Тепловизионная камера Процесс

Одним из методов, с которым вы, вероятно, столкнетесь, пытаясь найти оборванный провод, является тепловизионный процесс, который не так сложен и опасен, как диэлектрический процесс. Процесс визуализации вращается вокруг получения значений омов от цепи пола, и вы знаете, что есть короткое замыкание, когда показания от одного жильного провода к другому бесконечны или разомкнуты. Существующие показания сопротивления между жилами и оболочкой показывают разрыв цепи.

Обратите внимание, что возможно одновременное короткое замыкание и обрыв цепи. Это означает, что вам могут потребоваться различные меры по ремонту в зависимости от вашего обнаружения. Вы должны убедиться, что в помещении темно и прохладно, прежде чем использовать тепловизионную камеру для выявления нагретых проводов, требующих ремонта. Задерните шторы или шторы, убедившись, что они не пропускают солнечные лучи, которые могут нарушить рабочий процесс. Вы можете положить мешки для мусора на окно, если у вас нет других покрытий. Выключите все источники света, в том числе акцентные или верхние лампы накаливания. Тепловой сигнатуры тепловизионной камеры достаточно, чтобы нанести на карту область повреждения.

Когда помещение будет готово, включите тепловизионную камеру и наведите ее на зону осмотра. Разрыв цепи или короткое замыкание будут отображаться на экране темнее, а безупречные участки будут иметь ярко-оранжевый цвет. Убедитесь, что вы пометили их соответствующим образом для последующего ремонта. Камера помогает различать более горячие и более холодные участки на полу.

Тепловизионные камеры идеально подходят для поиска неисправностей в электрических цепях, если вам нужен простой и безболезненный процесс. Это, несомненно, самый простой метод поиска неисправностей в системах напольного отопления, лучший, чем другие альтернативы. Они могут помочь вам сэкономить время, и для их использования не требуются профессиональные знания. Они решают проблему, характерную для поиска проблем в теплом полу невооруженным глазом — вы обнаружите проблемные зоны быстро и эффективно. Они не имеют уровней потенциальной опасности, связанных с диэлектрическими системами.

Многочисленные руководства по использованию тепловизионных камер упрощают их использование, даже если вы никогда раньше не пользовались ими. Вы можете пройти несколько, чтобы понять основы процесса работы, прежде чем начать процесс диагностики на полу, особенно если вы не уверены в обращении с камерой.
