Наконечники для проводов и кабелей: виды и сферы использования

Как выбрать наконечник для провода?

Опрессовка проводов наконечниками в последнее время пользуется все большей популярностью. Ведь этот простой и быстрый способ позволяет создать качественные соединения как для силовых, так и для низковольтных сетей.

А как известно, в любых электрических системах именно качественное соединение обеспечивает практически 90% надежности. Поэтому, в нашей статье мы решили разобрать существующие виды наконечников для опрессовки, их достоинства и недостатки, и, конечно, сферу применения.

Виды наконечников для опрессовки

Наконечники проводов условно можно разделить на два основных вида – это наконечники для подключения, и наконечники для соединения проводов между собой. Первые применяются для создания качественного контакта во время подключения провода или кабеля к каким-либо клеммникам, назначение вторых понятно из названия.

Наконечники для подключения

Для подключения к клеммникам следует использовать наконечники, которые обеспечивают надежность подключения, позволяют выполнить подключение к другому клеммнику, виду которого они и должны соответствовать.

На данный момент существует не такое уж большее разнообразие наконечников:

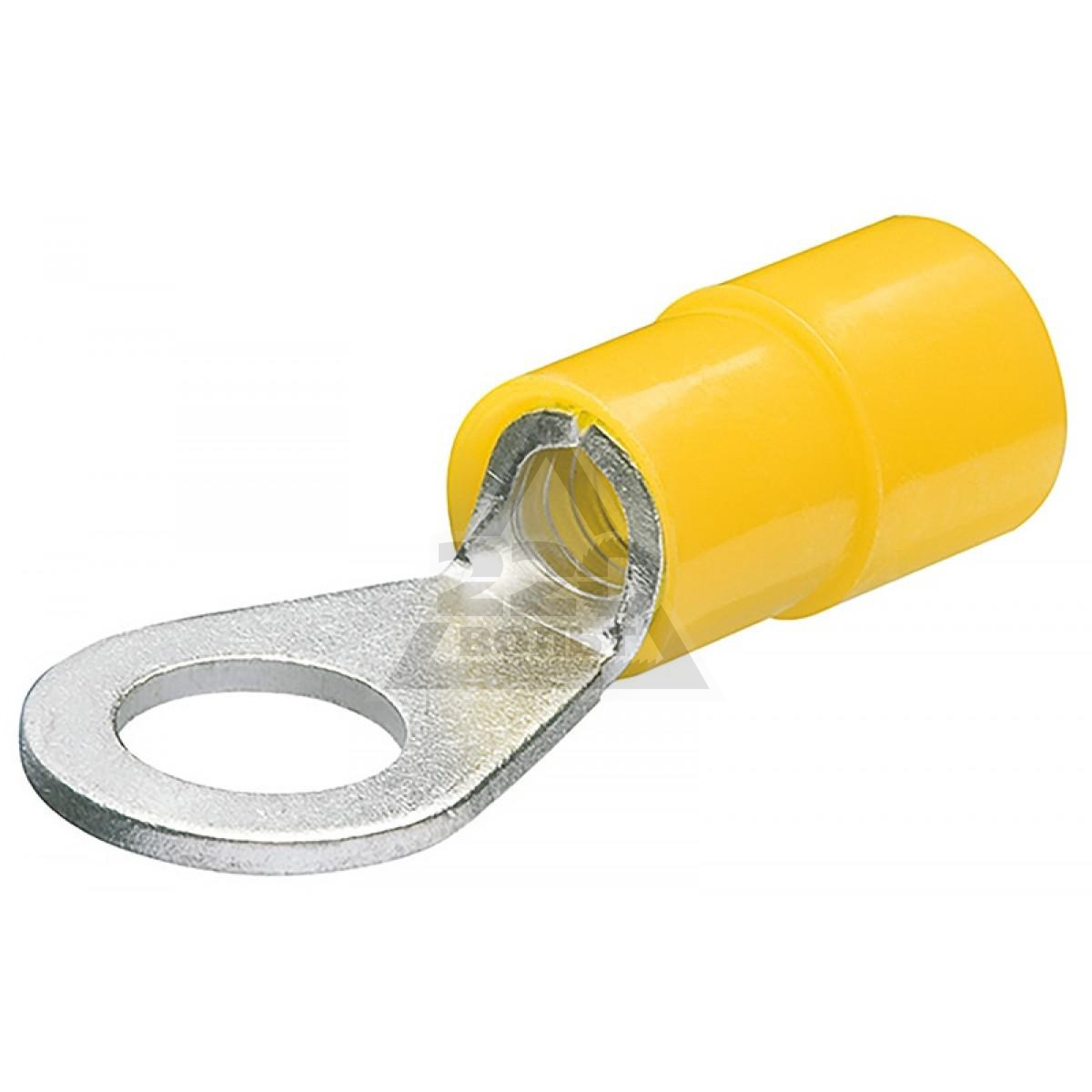

Кольцевые наконечники

Наибольшую популярность получили, так называемые, кольцевые наконечники. Они предназначены для подключения к винтовым клеммникам.

К их преимуществам следует отнести максимально возможную контактную поверхность, и надежность такого контакта. Их используют во всех случаях постоянного и временного подключения в низковольтных сетях.

Наконечники типа «крюк»

Следующим по надежности называют наконечник типа «крюк». Его контактная поверхность обычно на ¼ ниже, но такой наконечник можно подключить к клемме без полного выкручивания крепежного винта.

В связи с этим, данные наконечники используются преимущественно в качестве временных, а также в клеммниках, где полное выкручивание винта невозможно либо затруднено.

Наконечник вилочного типа

Наконечник на провод вилочного типа имеет контактную поверхность всего в 50% от кольцевых, но им очень удобно работать при частых подключениях.

Поэтому наибольшее распространение он нашел в лабораторных и релейных схемах, в которых требуется частое переподключение контактов.

Штифтовый наконечник

Выше приведены три основных типа наконечников, но в отдельных случаях используются и другие виды. В первую очередь, это так называемая плоская игла — или как их правильнее называть: штифт.

Он используется преимущественно в клеммниках со специальной зажимной площадкой. Подключить к такому клеммнику наконечники основных трех типов просто не получится.

Наконечник круглая игла

Еще одним специфическим типом наконечников является круглая игла. Она так же используется только для специальных клеммников. Но, благодаря своей конструкции, может быть использована практически для любых типов клеммников.

Тем не менее, используется она достаточно редко из-за малой контактной поверхности.

Втулочный наконечник

Ну и, конечно, рассматривая типы наконечников для проводов, нельзя обойти вниманием так называемые трубчатые или втулочные оконцеватели.

Они используются практически со всеми видами клемм. Особенно популярны они стали в последнее время, когда их активно начали применять для защиты многожильных проводов от перелома части жил, во время зажима в винтовой клемме.

Главным отличием этого типа наконечников от других, является то, что непосредственно контактная часть и является местом обжима провода. То есть, наконечник можно применять даже без предварительного обжима, хотя это не рекомендуется.

Наконечники для кабеля

Для оконцевания жил кабеля инструкция рекомендует применять специальные силовые наконечники. Они имеют трубчатую часть для обжима кабеля и контактную часть с отверстием под винт или болт.

Наконечники для кабеля с 90⁰ изгибом

В некоторых случаях используются специальные силовые наконечники с 90⁰ изгибом. Такой изгиб может потребоваться при горизонтальной установке силовых автоматов.

Конечно, его можно сделать и своими руками из обычного силового наконечника, но в этом случае может снизиться его электропроводность, да и с эстетической точки зрения он будет выглядеть не так красиво.

Наконечники для соединения проводов

Для подключения проводов между собой используют специальные гильзы и наконечники. Их так же можно разделить на два подвида.

В одном из них соединение производится непосредственно в изделии. Во втором случае, производится оконцевание двух проводов разными наконечниками, а затем уже концы соединяются. Давайте рассмотрим все эти варианты более детально.

Гильзы для опрессовки

  • Начнем наш разговор с наконечников и гильз, которые позволяют соединить провод между собой посредством опрессовки в одном изделии. В первую очередь, это гильзы. Они представляют собой трубчатые изделия, в которые с разных сторон вставляется провод соответствующего сечения. Затем гильза обжимается, и получается цельное и достаточно качественное соединение.

Гильза для опрессовки медных и алюминиевых проводов разного сечения

  • Для соединения между собой алюминиевого и медного провода, существуют специальные гильзы.
    Их особенность состоит в том, что они выполнены из латуни – материала нейтрального в плане электролиза для проводов.

Втулочный наконечник для опрессовки двух проводов

  • Так же для соединения проводов между собой используются специальные круглые, или как их еще называют, втулочные наконечники. От обычного втулочного наконечника их отличает не только цена, но и форма. У данных наконечников изолированная часть имеет не округлую, а трапециевидную или прямоугольную форму, что позволяет качественно подвести к месту соединения сразу два провода.

На фото плоский наконечник «мама»

Плоский наконечник «папа»

  • В автомобилестроении, при создании акустических систем и в других низковольтных сетях достаточно часто используются два наконечника для соединения проводов между собой. Их принято называть коннекторами.
  • Первый тип — это так называемые плоские коннекторы. Они бывают двух видов – «папа» и «мама».
    «Папа» очень похож по своей структуре на наконечник типа плоская игла, из-за чего их часто путают. «Мама» представляет собой плоскую поверхность со специальными зажимными пластинами. «Папа» вставляется в коннектор «мама», и обеспечивается достаточно качественный контакт.

Обратите внимание! Существуют наконечники, которые имеют одновременно контакт и «мама» и «папа». Такие коннекторы предназначены для соединения трех проводов, но могут использоваться и для соединения двух проводов. В этом случае, лишний контакт либо обламывается, либо просто остается незадействованным.

Круглый наконечник «папа»

  • Так же применяется круглый наконечник под провод. Их принцип устройства очень похож с описанным выше видом, только в этом случае «папа» — это круглый наконечник, а «мама» — это специальное отверстие с зажимами для «папы».

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.  Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

  • Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
  • Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

  • Вторым возможным вариантом является полная изоляция наконечника.
    В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
  • Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов. Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание.

Клещи для обжима проводов

  • Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения. Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты.
    Их конечно можно заполнить обрезками провода, но качество такого соединения падает.

Обратите внимание! Использовать гильзы или наконечники меньшего диаметра так же не допускается. Ведь в этом случае вам необходимо будет уменьшить сечение провода, что приведет к снижению его электропроводности и соответственно повышенному нагреву. Дальше, думаем, объяснять не надо.

  • Поэтому, используем гильзу или наконечник только требуемого сечения. Его одеваем на провод таким образом, дабы он был вровень или немного выступал из обжимной части. Изоляция провода должна быть снята до самой обжимной части. Не допускается, чтобы провод имел изоляцию в месте обжима.

Крайне важно соответствие сечения провода и наконечника

  • После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов.
    Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
  • Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Обратите внимание! При использовании гильз не допускается их разрезание пополам в целях экономии, или еще из каких-либо побуждений. Ведь такие половинки не способны обеспечить достаточно качественный контакт и сжим провода. Да и работать с такими «коротышами» не очень удобно.

Стадии обжима гильз

  • Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Вывод

Опрессовка наконечниками проводов является одним из наиболее простых и быстрых способов соединения.

Причем, что немаловажно, он разрешен нормами ПУЭ. Главное здесь правильно подобрать наконечники — в соответствии с вашими условиями, предпочтениями, типом провода и его сечением.

Как обжать наконечник без инструмента

Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?

Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.

После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.

Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.

Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.

Запрессовка кернером

Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:

  • обыкновенный молоток
  • сам наконечник, не важно какого вида и производителя
  • тиски либо кувалда
  • кернер или в крайнем случае, одноразово можно использовать гвоздь на 200мм

Процесс очень прост и незамысловат:

  • вставляете наконечник в провод
  • кладете его на жесткую поверхность – наковальню, тиски, широкую сторону кувалды
  • и равномерными ударами молотка по кернеру делаете точечные вмятины на наконечнике. Сначала с одной стороны, потом с другой.

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае.
Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.

Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.

Соединение провода и наконечника пайкой

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения  без использования специального опрессовочного инструмента.

  • Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.
  • Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.
  • Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.
  • При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:

Опрессовка винтом и тисками

Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете не достаточно надежным, то остается третий способ.

Подбираете достаточно длинный винт с резьбой, чтобы он перекрывал прессуемую часть гильзы. Диаметр винта должен быть не большим, дабы не продавить и не смять сам наконечник.

Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.

Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз.
Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.

Чтобы винт не смещался его можно зафиксировать изолентой.

В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.

Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.

Статьи по теме

Наконечники для провода под обжим, обжимные, под опрессовку

Для правильного и безопасного соединения проводов и кабелей специалисты рекомендуют использовать наконечники для проводов под обжим. Профессионально проведенная опрессовка наконечников обеспечит плотное прилегание жил провода, надежный контакт и безопасную работу электроприборов.

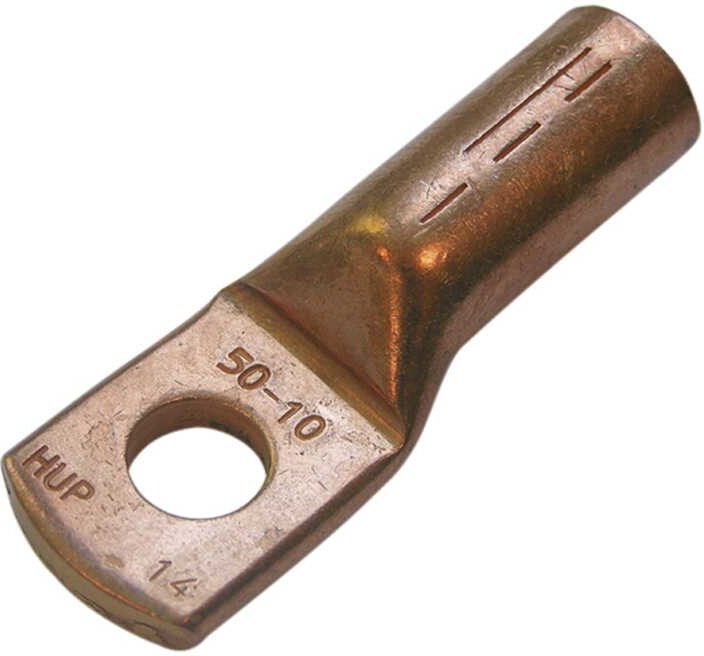

Наконечник для проводов под обжим

Наконечники представляют собой универсальную деталь, обеспечивающую контактное соединение между проводом или жилой кабеля и выводом электротехнического устройства. Их применение значительно облегчает процедуру соединения кабелей, а также улучшает качество работы электрической цепи.

На современном рынке их предлагается огромный ассортимент, из которого можно выбрать необходимый вариант для определенного типа элетромонтажных работ.

Используя алюминиевые, медные и комбинированные соединительные детали, можно проводить коммутацию источников электроэнергии и разных установок.

Чтобы можно было подобрать наконечник под определенное сечение провода, еще на производстве его маркируют. Если размеры будут выбраны правильно, то опрессовка соединения получится максимально надежной.

Маркировка и расшифровка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам.
Вариант цветной маркировки
Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению. Вот расшифровка некоторых обозначений:

  • А – гильза выполнена из алюминия;
  • Л – применяется латунь;
  • М – в основе изделия медь;
  • Т – элемент сделан из металла трубчатого сечения;
  • У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

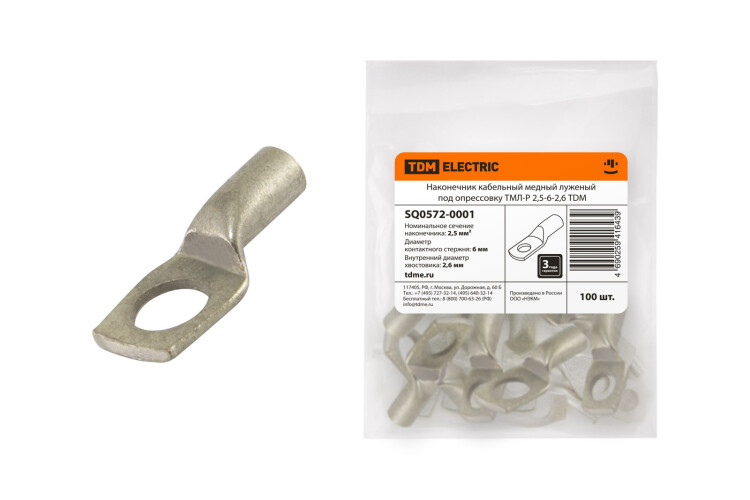

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ, можно воспользоваться специальным каталогом или таблицами.

После буквенных обозначений в маркировке обычно идут цифровые, которые содержат информацию о:

  1. номинальном сечении;
  2. диаметре контактного стержня;
  3. внутреннем диаметре хвостовика.

Например, изделие имеет маркировку ТМЛ (О). Это означает, что этот оконцеватель провода изготовлен из медной трубки и залужен. Его отличительной особенностью является наличие небольшого отверстия — смотрового окна, с помощью которого можно убедиться, правильно ли для опрессовки вставлен провод.

Такие контакты используются в основном на производстве, поэтому об их существовании известно не всем электрикам.

Наконечники НШВИ штыревые

НШВИ представляют собой штыревые втулочные наконечники для проводов под опрессовку. Они изготавливаются из электролитической меди, на тыльной стороне которой устанавливается изоляция. Материал проходит обработку методом гальванического лужения.

В быту и промышленных целях такие изделия используются для кабелей с сечением от 0,25 кв. мм. НШВИ имеет множество преимуществ и одно из них — это экономия времени при подсоединении к электротехническим устройствам.

Характеристики штыревых наконечников

Изделия бывают одинарными и двойными. При их использовании для установки кабеля требуется всего несколько секунд. Штыревой вариант не требует особых навыков при применении.

Существуют наконечники НШВИ с разным размером гильз. При этом применяется цветовая маркировка.

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

  1. необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
  2. тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается оконцевателем от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза.

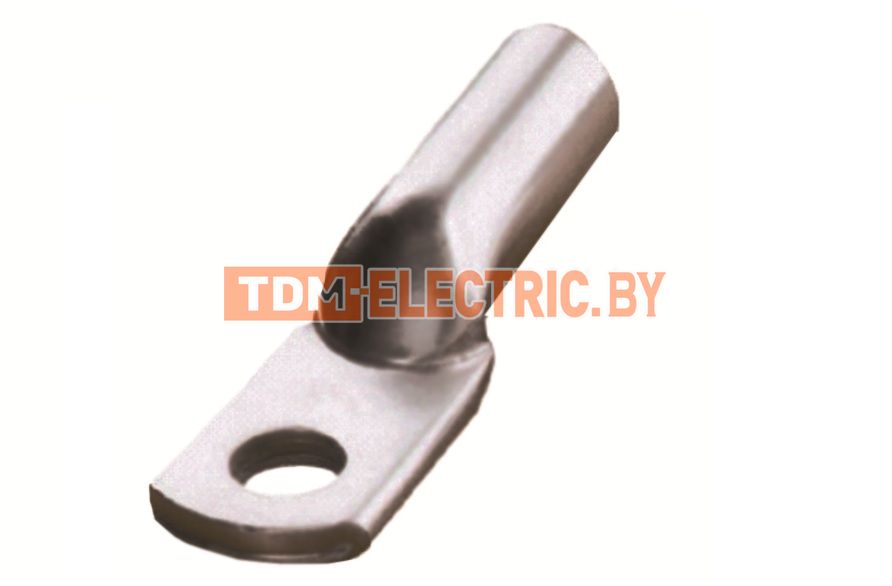

Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что такие изделия бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у соединиетльных деталей одного сечения, но разных производителей. Поэтому не всегда одной и той же матрицей можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.

Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

  • Очищенная от изоляции жила должна четко соответствовать диаметру хвостовой части наконечника.
  • Люфт может быть, и он допустим, но он должен быть минимальным.
  • Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия — медь, то возникают определенные сложности. Но и здесь есть несколько решений.

  1. существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не всегда под рукой.
  2. замерить диаметр жилы кабеля обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника, определить который можно с помощью того же штангенциркуля, либо по надписи на лопатке.

Третья группа цифр в маркировке ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы, который вы замерили, оказался равным 8,5 мм, то самым подходящим вариантом будет именно наконечник с маркировкой ТМ-35-8-9.

Диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых деталей, медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый оконцеватель с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.

Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Как обжать провода

Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Подготовка к обжиму: прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

  1. очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
  2. жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника.

Если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

  • Правильно выбрать наконечник и по материалу и размерам.
  • Грамотно зачистить жилу.
  • Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
  • Подобрать нужную матрицу.
  • Соблюсти последовательность обжима.

Опрессовка многожильного провода

Следующий этап – подготовка провода. Изоляцию очищают ровно на тот участок провода, который будет скрыт оконцевателем. Зажим в наконечники части изоляции, как и выход неизолированных проводов, в большинстве своем не допустим, конечно, если только этого не требует технология.

Дальше проводник помещается в наконечник для проводов под опрессовку, а все это совместно – в обжимной инструмент на соответствующую диаметру наконечника площадку. Сдавливанием клещей до необходимых параметров, упоров, осуществляется непосредственная опрессовка.

В качестве обжимного инструмента предпочтительней использовать «обжимку» (клещи) с храповым механизмом. Это позволяет значительно меньшими усилиями добиться более качественных результатов работы.

Заключительная стадия работы — это контроль качества.

Первое — провод после обжимки должен надежно держаться. Второй этап такого контроля — проверка электротехнического качества соединения, но, увы, она не всегда доступна простому обывателю в силу отсутствия необходимого оборудования.

Так что максимум, что вы сможете сделать, — это протестировать участок провода с наконечниками, «прозвонив» его. Тем самым удостоверитесь, что вместо жил не была обжата изоляция – контакт отсутствует.

Одинарного наконечника

Чтобы сделать качественный обжим, рекомендуется следовать следующим рекомендациям:

  1. Чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента.
  2. Опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима.
  3. если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений.
  4. Можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром.
  5. В завершение нужно проверить прочность контакта, немного натягивая элементы.

Выполняя опрессовку впервые, стоит потренироваться на ненужном куске провода. Лучше испортить один наконечник, чем весь провод.

Двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

  • внутрь манжеты устанавливаются сразу два провода;
  • выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Инструмент для обжима наконечников проводов

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  1. пресс-клещи для опрессовки модификаций ПК2 и ПК2М. Применяются для оконцевания жил с сечением до 10 кв. мм;
  2. инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  3. гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  4. в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  5. гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Когда выбор наконечников сделан, переходят к подбору необходимого обжимного инструмента. Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.

    Виды пресс-клещей:
  1. Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.
  2. Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.
  3. Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.
    Как выбрать пресс-клещи:
  • Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
  • Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.

Наконечники НШВИ для опрессовки проводов. Пресс-клещи

Многожильные провода часто при присоединении к винтовому зажиму различного вида болты сжимают жилы, из-за чего целые жилы повреждаются и получают механические дефекты. При плохом контакте при превышении допустимой нагрузки это может вызвать плавление и выгорание проводников. Случаи неисправной работы возникали, если к распределительному щиту присоединяется устройство защитного отключения (УЗО). Для предотвращения таких нарушений используется специальный наконечник НШВИ для опрессовки проводов, который надевается на жилу, и после прессовки контакт будет надежно защищен.

Вернуться к навигации

Что собой представляет наконечник?

Наконечник представляет собой втулку для гибких проводников многожильного типа. НШВИ для опрессовки проводов расшифровывается, как наконечник штыревой втулочный изолированный. Наконечники защищают концы проводов и жестко фиксируют в винтовых зажимах. Концы проводов тщательно очищаются и с помощью специальных устройств прессуются. Для таких работ используются различные ручные прессы. Наиболее часто применяемым являются зажимные пресс-клещи.

Материал наконечника – электролитическая медь. Изоляцией покрывается только задняя сторона. Толщина изолирующего материала равна диаметру  металлического наконечника. Изоляцию кладут на провод с изоляционным покрытием, при этом металлическая часть с оголенной жилой подвергается прессовке. Присоединяя наконечник к винтовому зажиму, металлическую часть наконечника нужно полностью погрузить в гнездо. Изолированная безопасная часть остается на выходе. НШВИ для опрессовки проводов может быть применен только к проводникам из медных жил с сечением не более 35 мм2. Металл наконечника подвергается обработке (лужению), вследствие чего становится серебристым. При воздействии пресса жилы не получают никаких механических дефектов, т.к. толщина стенок наконечников достаточна.

Вернуться к навигации

Виды наконечников

Вид используемого наконечника НШВИ зависит от числа присоединяемых проводов. Число проводов может быть от одного до двух, металлическая часть, расположенная на выходе, к которой подходит винтовой зажим, одна. К маркировке  НШВИ при двойном наконечнике добавляется цифра 2. Конструкция двойного наконечника аналогична конструкции одиночного. Отличием  является ширина изолятора или ПВХ «манжетки», рассчитанная на подключение двух проводников.

При установке автоматических выключателей в электрическом щите или монтаже розеток необходимо подключать два провода на одну клемму. Соответственно, в таких случаях применяют наконечник кабельный НШВИ 2. Технология обжима аналогична указаниям для одиночных наконечников.

Вернуться к навигации

Соотношение сечения провода и наконечника

НШВИ для опрессовки проводов используется только для гибких многожильных проводников. При эксплуатации проводников с жесткими жилами используются наконечники, где втулка выполнена без изоляции. Выбор типа наконечника зависит от сечения входных проводников. Жилы должны свободно входить в наконечник, и гнездо должно обеспечить плотную фиксацию до начала пресса. Все выполненные действия позволят создать хороший контакт проводников.

Втулка наконечника имеет некоторый диапазон разбега и не зависит от  диаметра проводника. Соответственно, для какого-либо провода сечением 2,5 мм2 возможно использование наконечника при площади поперечного сечения входного гнезда в пределах от 1,5 мм2 до 2,5 мм2.

Вернуться к навигации

Опрессовочный инструмент

Соединение наконечника к жилам проводников путем обжима является неразборным. В процессе происходит прессовка наконечника, при этом жилы расположены внутри втулки. При переподключении к другим электроустановкам необходимо его удаление. Инструментом для опрессовки является пресс-клещи, в комплект которого входят наборы матриц в соответствии с диаметром НШВИ наконечника.

Пресс-клещи

Пресс-клещи бывают различных типов, некоторые из них могут выполнять одновременно две функции. Многофункциональные пресс-клещи могут снимать изоляцию с проводников и выполнять опрессовку втулок различных видов наконечников помимо НШВИ. На некоторых модификациях пресс-клещей имеется механический регулятор, который позволяет изменять силу воздействия на процесс обжима. В инструментах шарнирного типа можно увеличить силу опрессовки и упростить сам процесс. Также достаточно широко применяется храповый механизм в пресс-клещах. Данный механизм не позволяет инструменту разжаться, не закончив процесс опрессовки, тем самым препятствуя случайному разжиманию и плохому обжиму. Выбор того или иного типа инструмента зависит от специалиста и его подходу к работе.

Вернуться к навигации

Подготовительные работы перед опрессовкой

Подготовка состоит из нескольких этапов:

  1. Удаление и очистка проводящих жил от изоляционного материала. Длина снятой изоляции не должна превышать длину металлического наконечника. Можно использовать пресс-клещи или острое лезвие ножа. При необходимости можно воспользоваться специальным инструментом – стриппером, где снятие изоляции происходит автоматически.
  2. Наконечник и размер втулки выбирают в зависимости от сечения, учитывая свободную посадку в гнездо и отсутствие хода.
  3. Для надежной посадки жил в гнездо на краю металлической части с «манжеткой» имеется развальцовка. Во время ввода проводников, чтобы избежать изгибания проводников в стороны, нужно слабо и вручную скручивать жилы.
  4. При отсутствии опыта в использовании пресс-клещей рекомендуется испробовать инструмент на ненужных кусках провода. Также необходимо уделить внимание цветной маркировке. Каждый цвет имеет свое соответствие. Производители прессовочных инструментов и наконечников по возможности используют единую цветовую гамму. Каждому цвету втулки наконечника соответствует определенный диаметр матрицы пресс-клещей.

После всех этапов подготовки инструментов и проводников начинается процесс опрессовки.

Вернуться к навигации

Обжим одинарного наконечника

Для качественного обжима нужно соблюдать ряд указаний:

  1. Проверить цветовую маркировку на предмет совпадения. Перед установкой наконечников НШВИ ознакомиться с указаниями производителей о соотношении сечений гильзы и жилы проводов.
  2. Для того чтобы жилы случайно не выпали из входного гнезда, необходимо зафиксировать проводник при посадке втулки в матрицу инструмента.
  3. Начинается процесс опрессовки клещами, продолжается до момента, когда сработает храповый механизм. Механизм позволяет блокировать пресс-клещи от случайного разжима. Если замечен брак, механизм освобождается. Наконечник снимается и удаляется от конструкции. Затем нужно повторить все действия.
  4. При ручной фиксации проводников (в инструменте отсутствует храповый механизм) контроль осуществляется легкими потягиваниями рук. Качественный обжим характеризуется плотной посадкой жил без движений.
  5. Возможно использование инструмента двухконтурного обжима. Прессовка проходит путем сжимания пресс-клещей металлической втулки и изолятора в двух гнездах различных диаметров. «Манжетка» и металлический наконечник должны быть в своих гнездах.
  6. Последний этап — контроль прочности контакта путем легкого натягивания элементов.

Вернуться к навигации

Обжим двойного наконечника

Присоединение более одного проводника к фазе чаще всего происходит на одном контакте. К примеру, при установке автоматических выключателей модульного типа взаимное подключение осуществляется перемычками. Таким образом, к одному контакту приходят два проводника. При использовании одиночных наконечников возникает проблема в подключении двух штырей на один контакт выключателя. В данном случае целесообразнее использовать наконечники НШВИ для проводов двойного исполнения.

Процесс прессовки аналогичен процессу при использовании одинарного наконечника. Единственным отличием является ввод в широкую «манжетку» двух проводников. Для двойной прессовки используется устройство кримпер. Возможно использование и для одинарного отжима. Матрицы отличаются большим размером.

Если при установке нет наконечника двойного исполнения, можно воспользоваться  одинарным наконечником с большим диаметром втулки, при условии, что оба проводника должны помещаются внутри.

Обжимные наконечники для проводов с доставкой

При проведении электромонтажных работ в проводах используются специальные обжимные наконечники для проводов, они обеспечивают скоростное соединение. В них предусмотрена особая гильза, в которую определяется провод, а затем, обжимается. После нагрева трубка принимает его форму, а клеевая основа заливает все полости.

Установка обжимного наконечника для проводов на конец кабеля является частой операцией при подключении проводов. Он позволяет упростить и ускорить этот процесс. Кроме того, повышает прочность и жесткость оконечной части и защищает кабель от повреждений.

Обжимные наконечники для проводов имеют неодинаковые конструкцию и форму. Материалом изготовления чаще всего выступает медь или алюминий. Каждый отдельный вид наконечника зависит от провода, с которым он применяется. Чтобы выбрать правильный тип, нужно учитывать такие параметры, как диаметр, форма, интенсивность отключений, размеры и материалы. Также важно не забывать о методе опрессовки и обжима.

Обжимные наконечники для проводов соединяют с помощью пайки или механической фиксацией. Последний метод подразделяется на опрессовку (точечную и гексагональную), винтовое соединение и зажим по периметру. Пайку применяют в основном для подключения кабелей невысокой мощности.

Таким образом, обжимные наконечники для проводов позволяют создавать быстрое и удобное соединение. Это свойство ценят все специалисты электромонтажа и обязательно используют в своей работе.

Виды обжимных наконечников

Классификация обжимных наконечников для проводов:

По способу монтажа:

  • Опрессовка.
  • Пайка.
  • Срывные болты.
  • Сварка.

Первый способ монтажа является наиболее эффективным, он не нуждается в применении энергии электричества или особого оборудования. Наконечник обжимается клещами, поверхность жилы тщательно зачищается.

Для второго способа нужно очистить обжимной наконечник для проводов от окисла за счет специального флюса. Пайку осуществляют тигелем с расплавленным оловом. Газовая сварка предоставляет хорошую связь гильзы и жилы, однако нуждается в особом оборудовании. Точечная — дает хорошую жесткость и постоянность контактов, но требует наличия электроэнергии. Для термитной сварки условия более просты.

Срывные болты осуществляют соединение жил с разнообразным материалом и сечением. Они защищены от окисления, обеспечивают механическую фиксацию электросоединения.

По материалу:

  • Алюминиевый наконечник;
  • Медный;
  • Комбинированный.

Чаще всего используются комбинированные обжимные наконечники для проводов. Независимо от вида, все они имеют следующие обозначения: Марка-А(сечение проводника под обжим)-Б(диаметр отверстия под обжимной болт для монтажа).

Зная эту маркировку, можно подбирать качественные обжимные наконечники для проводов, соответствующие различным проводам. Чтобы сделать правильный выбор, звоните по номеру, указанному на сайте, и получите профессиональную помощь консультантов.

Все товары, представленные в данном разделе каталога, имеют необходимые гарантийные талоны и сертификаты качества. Перед поступлением в продажу они проходят обязательные строгие испытания. Поэтому в компании «Мир ISO» предлагаются только качественные обжимные наконечники для проводов от известных мировых производителей. Устанавливаются минимально низкие цены, продажа осуществляется оптом и на выгодных условиях. Предоставляются услуги доставки.

Обжим кабельных наконечников

Опрессовка контактов необходима в производстве радиоэлектроники для качественного соединения токопроводящих элементов. Качество зависит от правильного подбора наконечника и грамотного монтажа. Существует несколько типов наконечников и несколько способов обжима.

Типы наконечников:
- Гильзы,
- Изолированные наконечники,
- Луженые наконечники.

Гильзы могут быть выполнены из алюминия, меди, а могут быть комбинированными.

Монтаж контактов не требует высокотехнологичного оборудования. Работы выполняются с помощью специальных инструментов. На нашем производстве используются пресс-полуавтоматы и специальные обжимные клещи, предназначенные для проводов диаметром от 0,05 до 25 мм2. Это оборудование предназначено для установки следующих видов контактов:
• Изолированные и неизолированные электротехнические контакты.
• Контакты серий BLS, HPB, HU, CHU, PW, PW 10, MU, MDU.
• Наконечники Mini-Fit, Micro-Fit (Molex, Tyco Electronics, JST).
• Автомобильные контакты серии 9,5; 8,0; 6,3; 5,0; 4,8; 2,8.
• O-образные, U-образные контакты под сечения проводов 0,35-10,0 кв. мм.
• Гильзовые наконечники 0,5 – 6,0 кв.мм. (в качестве альтернативы – лужение провода или ультразвуковая сварка).
• Цилиндрические контакты отечественных серий СНЦ.

Мы применяем в работе контакты и разъемы следующих фирм: Molex, Weidmuller, TE Connectivity, JST, Stocko, Escubedo, KET, Samtec Phoenix Contact, Souriau, Glenair и др.

Технология опрессовки контактов:
1. Зачистка кабеля от изоляции. С помощью инструмента зачищается необходимый для работы конец провода.
2. Жилы скручиваются и помещаются в наконечник, например, гильзу.
3. После этого происходит финальный этап - опрессовка с помощью клещей.

Если у вас возникли вопросы идентификации ответной части контакта, подбора типа контакта под ваши потребности, необходимости подбора аналога, получение технической информации по применяемому контакту, а так же поиск поставщика или замена существующего (по критерию цена, качество, срок доставки), то мы готовы помочь вам в их решении. Обращайтесь по телефону 8 (812) 629-13-58 или заполните контактную форму ниже, мы вам перезвоним.

обзор видов, как сделать обжим?

Для качественного соединения контактов приборов, оборудования, применяется в электротехнике опрессовка концов кабеля и проводов, которые к ним подключаются, — этот метод дает отличное соединение токопроводящих поверхностей. Для того чтобы использовать опрессовку, нужны наконечники или гильзы, которые имеют разный вид и назначение. Способ опрессовки требует специального инструмента. Рассмотрим, какие есть наконечники и как они опрессовываются.

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Качественный контакт в соединении, переходное сопротивление

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

  • с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
  • под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

  • без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
  • с покрытием, ТМЛ – Х – У.
Наконечники

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

Алюмомедный наконечник

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

Обжимной наконечник для провода НШВИ:

Обжимной наконечник для провода НШВИ

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

  • выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
  • на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.

Инструмент

Опрессовка кабельных наконечников проводится специальным инструментом, который разработан и изготовлен для этих целей. Для опрессовки наконечников инструмент необходим, так как человек простым усилием не может создать нужного усилия для качественной оконцовки кабельной жилы. Какой выбрать инструмент для опрессовки — зависит от того, с каким сечением провода или кабеля проводится работа. Перечислим наиболее применяемый инструмент:

  1. Пресс-клещи марки ПК2 или ПК2М — это ручной инструмент, который применяют в оконцевании жил проводов и кабелей сечением до 10 кв.мм.
  2. Пресс-клещи марки ПК1 или ПК1М — это усиленный вариант ручных клещей с длинными ручками, ими можно делать оконцовку жил до 50 кв.мм.
  3. Клещи гидравлические, ручные, которыми без особых усилий можно оконцевать жилу до 10 кв.мм.
  4. Ручной пресс, который используют в промышленном производстве для провода сечением до 240 кв.мм.
  5. Гидравлический пресс с электроприводом или ножной педалью, оконцовываются кабеля до 300 кв.мм.

Инструмент для опрессовки:

Инструмент для опрессовки

Гильзы для опрессовки

Не в каждом устройстве или приборе коммутация внешней цепи применяет кабельный наконечник, есть еще оконцовка гильзой, ее выбор проводится по типу подключаемого провода (медь, алюминий). Для кабелей с медными жилами — маркировка гильз ГМЛ, где:

  • Г — наименование изделия, гильза;
  • М — материал, из которого она выполнена, медная;
  • Л — изделие имеет покрытие, луженое.

Для алюминиевых проводов выбирается марка ГАО: гильза алюминиевая закрытого типа. Когда необходимо сделать соединение с переходом алюминия на медь, выбирается изделие, выполненное из сплава. Не допускается применение изделий для медных проводов на алюминиевые жилы, это теплопара, которая будет нагреваться вследствие электрохимической реакции, проходящей в материал этих проводников при соединении.

Специалисты рекомендуют делать специальную смазку для алюминиевых жил проводов — кварцевазелиновую пасту, которая уменьшает протекающий процесс окисления открытых алюминиевых проводов.

Гильзы ГМЛ 120:

Гильзы ГМЛ 120

Подготовка к опрессовке

Наконечник кабельный просто так не оденешь на жилу, надо выполнить ряд подготовительных действий:

  • очистить нужную длину конца провода или кабеля от изоляции — можно применить специальный инструмент, стриппер;
  • скручиваем рукой жилы и вводим их со стороны юбки в наконечник;
  • предварительно наконечник выбираем по сечению жилы, соблюдая условия свободного и плотного вхождения в гильзу наконечника.

Опрессовка проводов наконечниками выполняется специальным инструментом. На каждом прессе есть маркировка матриц и основной части по типу наконечника или сечению жилы. Сейчас соблюдается цветовой стандарт, по этой причине можно легко совместить сечение и матрицу в нужное положение.

Обжим для наконечников в ручном прессе:

Обжим для наконечников в ручном прессе

Как обжать провод

В том случае если вы не делали ранее опрессовку жил кабеля, надо потренироваться на ненужных обрезках провода или кабеля. Для получения качественного соединения надо придерживаться выработанных правил:

  1. Кабель, вставленный в гильзу (втулку, имеющую развальцовку) наконечника надо удерживать рукой в гнезде.
  2. Убедившись, что матрица соответствует выбранному наконечнику, можно начинать сжимать ручки пресса до срабатывания храпового механизма и звукового щелчка.
  3. Храповое устройство пресса упрощает процесс сжимания. Механизм не дает разжаться прессу, и когда неудачно сделан обжим провода, его надо разблокировать.
  4. Двухконтурный обжим сдавливает изолированную часть наконечника и металлический контакт. В такой матрице есть два гнезда, они разные в размерах, поэтому надо внимательно смотреть, чтоб манжета легла в свое гнездо, а металлический контакт наконечника — в свое.

Двухконтурная матрица для обжима наконечников:

Двухконтурная матрица для обжима наконечников

Вывод

Каждому наконечнику должен соответствовать провод, наиболее частая ошибка в опрессовке жил кабеля состоит в несоответствии выбранного наконечника и материала провода, не стоит на провод одевать слишком свободную втулку. Не допускайте применение изделий большого диаметра для оконцовки жил меньшего сечения, это может привести к увеличению переходного сопротивления и нагреву контакта. Нельзя резать гильзу на две части в целях экономии изделий, не пользуйтесь самодельными наконечниками.

Для качественного опрессования жил кабеля надо использовать специальный инструмент, зубило и молоток не смогут сделать необходимое обжатие, дать качественный контакт.

Похожие статьи:

Наконечники для проводов и кабелей: виды и услуги использования

Как выбрать наконечник для провода?

Опрессовка проводов наконечниками в последнее время пользуется все большей популярностью. Ведь этот простой и быстрый способ позволяет создать качественные соединения как для силовых, так и для низковольтных сетей.

А как известно, в любых электрических системах именно качественное соединение обеспечивает практически 90% надежности. Поэтому, в нашей статье мы решили разобрать соответствующие виды наконечников для опрессовки, их достоинства и недостатки, и, конечно, сферу применения.

Виды наконечников для опрессовки

Наконечники проводов условно можно разделить на два основных вида - это наконечники для подключения, и наконечники для соединения проводов между собой. Первые применяются для создания качественного соединения во время подключения провода или кабеля к каким-либо клеммникам, второму назначению.

Наконечники для подключения

Для подключения к клеммникам следует использовать устройства, обеспечивающие надежность подключения, позволяет выполнить подключение к другому клеммнику, из которых они должны соответствовать.

На данный момент существует не такое уж большее разнообразие наконечников:

Кольцевые наконечники

На большую популярность получили, так называемые, кольцевые наконечники. Они предназначены для подключения к винтовым клеммникам.

К их преимуществам следует отнести максимально возможную контактную поверхность, и надежность такого контакта. Их используют во всех случаях постоянного и временного подключения в низковольтных сетях.

Наконечники типа «крюк»

Следующим по надежности называют наконечник типа «крюк». Его контактная поверхность обычно на ¼ ниже, но такой наконечник можно подключить к клемме без полного выкручивания крепежного винта.

В связи с этим данные наконечники используются преимущественно в качестве временных, а также в клеммниках, где полное выкручивание винта либо затруднено.

Наконечник вилочного типа

Наконечник на провод вилочного типа имеет контактную поверхность всего в 50% от кольцевых, но им очень удобно работать при частых подключениях.

Поэтому наибольшее распространение он нашел в лабораторных и релейных схемах, в которых требуется частое переподключение контактов.

Штифтовый наконечник

Примеры использования три основных типа наконечников, но в отдельных случаях используются другие виды. В первую очередь, это так называемая плоская игла - или как их правильнее называть: штифт.

Он используется преимущественно в клеммниках со специальной зажимной площадкой. Подключить к такому клеммнику наконечников основных типов трех просто не получится.

Наконечник круглая игла

Еще одним специфическим типом наконечников является круглая игла. Она так же используется только для специальных клеммников. Но, благодаря своей конструкции, может быть применимо любые типы клеммников.

Тем не менее, используется она достаточно редко из-за малой контактной поверхности.

Втулочный наконечник

Ну и, конечно, рассматривая типы наконечников для проводов, нельзя обойти вниманием так называемые трубчатые или втулочные оконцеватели.

Они используются практически со всеми видами клемм. Особенно популярны они стали в последнее время, когда их активно используют для защиты многожильных проводов от перелома части жил, во время зажима в винтовой клемме.

Главным отличием этого типа наконечников от других, является непосредственно контактная часть и является местом обжима провода. То есть можно применять даже без предварительного обжима, хотя это не рекомендуется.

Наконечники для кабеля

Для оконцевания жилого кабеля рекомендуется применять специальные силовые наконечники. Они имеют трубчатую часть для обжима кабеля и контактную часть с отверстием под винт или болт.

Наконечники для кабеля с 90⁰ изгибом

В некоторых случаях используются специальные силовые наконечники с 90⁰ изгибом. Такой изгиб может потребоваться при горизонтальной установке силовых автоматов.

Конечно, его можно сделать и своими руками из обычного силового наконечника, но в этом случае может снизиться его электропроводность, да и с эстетической точки зрения он будет выглядеть не так красиво.

Наконечники для соединения проводов

Для подключения проводов между собой используют специальные гильзы и наконечники. Их так же можно разделить на два подвида.

В одном из них соединение производится непосредственно в устройстваии. Во втором случае, происходит оконцевание двух проводов разными наконечниками, а затем уже концы соединяются. Давайте рассмотрим все эти варианты более детально.

Гильзы для опрессовки

  • Начнем наш разговор с наконечниками и гильз, которые позволяют соединить провод между собой посредством опрессовки в одном корпусе. В первую очередь, это гильзы. Они предоставляют собой трубчатые изделия, которые с разных сторон вставляются в соответствующие сечения. Затем гильза обжимается, и получается цельное и достаточно качественное соединение.

Гильза для опрессовки медных и алюминиевых проводов разного сечения

  • Для соединения между собой алюминиевого и медного провода, существуют специальные гильзы. Их особенность состоит в том, что они выполнены из латуни - нейтрального в плане электролиза для проводов.

Втулочный наконечник для опрессовки двух проводов

  • Так же для соединения проводов между собой используются специальные круглые, или как их еще называют, втулочные наконечники. От обычного втулочного наконечника их отличает не только цена, но и форма. У данных наконечников изолированная часть имеет не округлую, а трапециевидную или сразу прямоугольную, что позволяет качественно подвести к месту соединения два провода.

На фото плоский наконечник «мама»

Плоский наконечник «папа»

  • В автомобилестроении, при создании акустических систем и в других низковольтных сетях достаточно часто используются два наконечника для соединения проводов между собой. Их принято называть коннекторами.
  • Первый тип - это так называемые плоские коннекторы. Они бывают двух видов - «папа» и «мама». «Папа» очень похожа по своей структуре на наконечник типа плоская игла, из-за чего их часто путают. «Мама» представляет собой плоскую поверхность со специальными зажимными пластинами. «Папа» вставляется в коннектор «мама», и обеспечивается достаточно качественный контакт.

Обратите внимание! Существуют наконечники, которые имеют одновременно контакт и «мама» и «папа».Такие коннекторы предназначены для подключения трех проводов, но одна установка и для соединения двух проводов. В этом случае лишний контакт либо обламывается, либо просто остается незадействованным.

Круглый наконечник «папа»

  • Так же применяемый круглый наконечник под провод. Их принцип устройства очень похож с описанным выше видом, только в этом случае «папа» - это круглый наконечник, а «мама» - это специальное отверстие с зажимами для «папы».

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они опираются на конструкции, атрибутов и некоторых других особенностей, которые применяют производители для вашего удобства. Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

  • Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает место крепления проводов к коннектору из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
  • Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором.В этой ситуации следует снять перед обжимкой изоляцию, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

  • Вторым применением является полная изоляция наконечника. В первую очередь, такой способ для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений - преимущества и недостатки очевидны.
  • Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов использовать в качестве основной изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов. Дело это не такое уж сложное - но есть нюансы, на которые стоит обратить ваше внимание.

Клещи для обжима проводов

  • Итак, у нас есть набор наконечников для проводов, или просто наконечники необходимого сечения.Почему так важно, чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает.

Обратите внимание! Использовать гильзы или наконечники меньшего диаметра так же не допуск. Ведь в этом вам необходимо будет уменьшить сечение провода, что к снижению его электропроводности и соответственно повышенному нагреву.Дальше, думаем, объяснять не надо.

  • Поэтому использовать гильзу или наконечник только необходимого сечения. Его одеваем на провод таким образом, дабы он был вровень или немного выступал из обжимной части. Изоляция провода должна быть снята до самой обжимной части. Не допускается, чтобы провод имел изоляцию в месте обжима.

Крайне важно соответствие сечения провода и наконечника

  • После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим.Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
  • Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны быть противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Обратите внимание! При использовании гильз не допускается их разрезание пополам в целях экономии, или еще из каких-либо побуждений. Ведь такие половинки не обеспечивают достаточно качественный контакт и сжим провода. Да и работать с такими «коротышами» не очень удобно.

Стадии обжима гильз

  • Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше использовать латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные выводы.

Вывод

Опрессовка наконечниками проводов является одним из самых простых и быстрых способов соединения. Причем, что немаловажно, он разрешен нормами ПУЭ. Главное здесь правильно подобрать наконечники - в соответствии с вашими условиями, предпочтениями, типом провода и его сечением.

Наконечники для провода под обжим, обжимные, под опрессовку

Логические и безопасные соединения проводов и кабели рекомендуют использовать наконечники для проводов под обжим.Профессионально проведенная опрессовка наконечников обеспечит плотное прилегание жилого провода, надежный контакт и безопасную работу электроприборов.

Наконечник для проводов под обжим

Наконечники предоставляют собой универсальную деталь, обеспечивающую контактное соединение между проводом или жилой кабелем и выводом электротехнического устройства. Их применение облегчает соединительные кабели, а также улучшает качество работы электрической цепи.

На современном рынке их огромный ассортимент, из которого можно выбрать необходимый вариант для определенного типа элетромонтажных работ.

Используя алюминиевые, медные и комбинированные соединительные детали, можно проводить коммутацию источников электроэнергии и разных установок.

Чтобы можно было подобрать наконечник под определенное сечение провода, еще на производстве его маркируют. Если размеры будут выбраны правильно, то опрессовка соединения получится максимально надежной.

Маркировка и расшифровка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам.
Вариант цветной маркировки
Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению. Вот расшифровка некоторых обозначений:

  • А - гильза выполнена из алюминия;
  • Л - применяемый латунь;
  • М - в основе медь;
  • Т - элемент сделан из металла трубчатого сечения;
  • У - соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, что указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ - обозначает штыревой втулочный наконечник, а НКИ - кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ, можно воспользоваться специальным каталогом или таблицами.

После цифровых обозначений в маркировке обычно идут цифровые, которые содержат о:

  1. номинальном сечении;
  2. диаметр контактного стержня;
  3. внутренний диаметр хвостовика.

Например, изделие имеет маркировку ТМЛ (О). Это означает, что этот оконцеватель провода изготовлен из медной трубки и залужен. Его отличительной особенностью является наличие небольшого отверстия - смотрового окна, с помощью которого можно убедиться, правильно ли для опрессовки вставлен провод.

Такие контакты используются в основном на производстве, поэтому об их существовании известно не всем электрикам.

Наконечники НШВИ штыревые

НШВИ представляют собой штыревые втулочные наконечники для проводов под опрессовку. Они изготавливаются из электролитической меди. Материал проходит методом обработки гальванического лужения.

В быту и промышленных целях такие изделия используются для кабеля с сечением от 0,25 кв.мм. НШВИ имеет множество преимуществ и одно из них - это экономия времени при подключении к электротехническим устройствам.

Характеристики штыревых наконечников

Изделия бывают одинарными и двойными. При их использовании для установки кабеля требуется всего несколько секунд. Штыревой вариант не требует навыков навыков при применении.

Существуют наконечники НШВИ с разным размером гильз. При этом применяется цветовая маркировка.

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ.Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

  1. необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
  2. тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается оконцевателем от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники - существует еще оконцовка гильзой.Для кабелей с жилами из средств применения гильзы с маркировкой ГМЛ, что означает медная луженая гильза.

Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что такие изделия бывают различных видов - разная толщина гильзы, разный диаметр входного отверстия.Причем это бывает у соединиетльных деталей одного сечения, но разных производителей. Поэтому не всегда одной и той же матрицей можно опрессовать 2 разных наконечника под проводого сечения. Кроме этого, количество опрессовок гильзы также может отличаться.

Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь возможностью рекомендаций.

  • Очищенная от изоляции жила должна соответствовать диаметру хвостовой части наконечника.
  • Люфт может быть, и он допустим, но он должен быть минимальным.
  • Если материал наконечника алюминия, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия - медь, то установить край сложности. Но и здесь есть несколько решений.

  1. существуют ГОСТ-овские таблицы, по которому можно подобрать нужный тип.Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жилого помещения, да и таблицы у вас не всегда под рукой.
  2. замерить диаметр жилы кабеля обыкновенный штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика, определить который можно с помощью того же штангенциркуля, либо по надписи на лопатке.

Третья группа цифр в маркировке ТМ-35-8-9 как раз и будет тем самым диаметром. То есть, если диаметр жилы, который вы замерили, оказался равным 8,5 мм, самым подходящим самым подходящим будет именно наконечник с маркировкой ТМ-35-8-9.

Диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления оборудования и гильз должен быть одинаковым с проводами или кабельной жилой. Алюминиевые провода соединяйте с помощью алюминиевых деталей, медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый оконцеватель с медным контактом (на выключателе или рубильнике), використовуйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.

Для стыковки медных и алюминиевых жилого кабеля есть специальные алюмо-медные гильзы.

Как обжать провода

Любая жила в многожильном проводе имеет изоляцию, и это часто создает затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Подготовка к обжиму: прежде чем наконечник над жилу, необходимо выполнить определенную подготовку:

  1. очистите необходимое промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
  2. жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника.

Если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

  • Правильно выбрать наконечник и по материалу и размерам.
  • Грамотно зачистить жилу.
  • Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
  • Подобрать нужную матрицу.
  • Соблюсти последовательность обжима.

Опрессовка многожильного провода

Следующий этап - подготовка провода. Изоляцию очищают ровно на тот участок провода, который будет скрыт оконцевателем. Зажим в наконечниках части изоляции, как и выход неизолированных проводов, в большинстве случаев не допустим, конечно, если только этого не требует технология.

Дальше проводник помещается в наконечник для проводов под опрессовку, и все вместе - в обжимной инструмент на диаметру наконечника площадку. Сдавливание клещей до необходимых параметров, упоров, осуществляется непосредственная опрессовка.

В качестве обжимного инструмента предпочтительней использовать «обжимку» (клещи) с храповым механизмом. Это позволяет значительно меньшими усилиями добиться более качественных результатов работы.

Заключительная стадия работы - это контроль качества.

Первое - провод после обжимки должен надежно держаться. Второй этап такого контроля - проверка электротехнического качества соединения, но, увы, она не всегда доступна простому обывателю в силу отсутствия необходимого оборудования.

Так что максимум, что вы сможете сделать, - это протестировать участок провода с наконечниками, «прозвонив» его. Тем самым удостоверитесь, что жил не была обжата изоляция - контакт отсутствует.

Одинарного наконечника

Чтобы сделать качественный обжим, рекомендуем следовать следующим рекомендациям:

  1. Чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента.
  2. Опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима.
  3. если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений.
  4. Можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром.
  5. В завершение нужно проверить прочность контакта, немного натягивая элементы.

Выполняется опрессовку впервые, стоит потренироваться на ненужном куске провода. Лучше испортить один наконечник, чем весь провод.

Двойного наконечника

Подключение двух проводников фазе осуществляется в одном контакте.При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт пара кабели.

В этом случае рекомендуется применить НШВИ для двух проводов. Вот некоторые особенности монтажа:

  • внутри манжеты устанавливаются сразу два провода;
  • выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Инструмент для обжима наконечников проводов

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимый усилие.Пользуются популярностью следующие инструменты:

  1. пресс-клещи для опрессовки модификаций ПК2 и ПК2М. Применяются для оконцевания жил с сечением до 10 кв. мм;
  2. инструмент марки ПК1 и ПК1М является более мощным средством ручных клещей;
  3. гидравлические клещи выполнить опрессовку провода до 10 кв. мм;
  4. в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  5. гидравлический пресс с электроприводом для кабеля до 300 кв.мм.

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Когда выбор наконечников сделан, переходят к подбору необходимого обжимного инструмента. Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.

    Виды пресс-клещей:
  1. Кримпер - это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.
  2. Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.
  3. Электропассатижи - это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи для резки и снятия изоляции с проводов, но также можно обжимать неизолированные и изолированные наконечники кабелей.
    Как выбрать пресс-клещи:
  • Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые позволяют опрессовать ручные пресс-клещи.Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10–25 мм2.
  • Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому кабель с помощью этого работают ручными пресс-клещами, используется под напряжением, человеку не будет грозить опасность током.

Наконечники НШВИ для опрессовки проводов. Пресс-клещи

Многожильные провода часто при присоединении к винтовому зажиму различного вида болты сжимают жилы, из-за чего целые жилы повдаются и получают механические дефекты. При плохом контакте при превышении допустимой нагрузки это может вызвать плавление и загорание проводников. Случаи неисправной работы нагнетают, если к распределительному щиту присоединяется устройство защитного отключения (УЗО).Для предотвращения таких нарушений используется специальный наконечник НШВИ для опрессовки проводов, который надевается на жилу, и после прессовки контакт будет надежно защищен.

Вернуться к навигации

Что собой представляет наконечник?

Наконечник представляет собой втулку для гибких проводников многожильного типа. НШВИ для опрессовки проводов расшифровывается, как наконечник штыревой втулочный изолированный. Наконечники защищают концы проводов и жестко фиксируют в винтовых зажимах.Концы проводов тщательно очищаются и с помощью специальных устройств прессуются. Для таких работ используются различные ручные прессы. Наиболее часто применяются зажимные пресс-клещи.

Материал наконечника - электролитическая медь. Изоляцией покрывается только задняя сторона. Толщина изолирующего материала диаметра металлического наконечника. Изоляцию кладут на провод с изоляционным покрытием, при этом металлическая часть с оголенной жилой подвергается прессовке.Присоединяя наконечник к винтовому зажиму, металлическую часть наконечника нужно полностью погрузить в гнездо. Изолированная безопасная часть остается на выходе. НШВИ для опрессовки проводов может быть применен только к проводникам из медных жил с сечением не более 35 мм 2 . Металл наконечника подвергается обработке (лужению), инструкция чего становится серебристым. При воздействии пресса жилы не получают никаких механических дефектов, т.к. толщина стенок наконечниковна достаточна.

Вернуться к навигации

Виды наконечников

Вид используемого наконечника НШВИ зависит от числа присоединяемых проводов.Число проводов может быть от одного винтовой зажим, одна металлическая часть, расположенная на выходе, к которой подходит винтовой зажим, одна. К маркировке НШВИ при двойном наконечнике добавляется цифра 2. Конструкция двойного наконечника аналогична конструкции одиночного. Отличием является ширина изолятора или ПВХ «манжетки», рассчитанная на подключение двух проводников.

При установке автоматических выключателей в электрическом щите или устройстве розеток необходимо подключить два провода на одну клемму.Соответственно, в таких случаях применяются наконечники кабельного НШВИ 2. Технология обжима препаратов для отдельных наконечников.

Вернуться к навигации

Соотношение сечения провода и наконечника

НШВИ для опрессовки проводов используется только для гибких многожильных проводников. При эксплуатации проводников с жесткими жилами используются наконечники, где втулка выполнена без изоляции. Выбор типа наконечника зависит от сечения входных проводников. Жилы должны свободно входить в наконечник, и гнездо должно обеспечить плотную фиксацию до начала пресса.Все выполненные действия позволят создать хороший контакт проводников.

Втулка наконечника имеет некоторый диапазон разбега и не зависит от диаметра проводника. Соответственно, для какого-либо провода сечением 2,5 мм 2 возможно использование наконечника при площади поперечного сечения входного гнезда в пределах от 1,5 мм 2 до 2,5 мм 2 .

Вернуться к навигации

Опрессовочный инструмент

Соединение наконечника к жилам проводников путем обжима является неразборным. В процессе происходит прессовка наконечника, при этом жилы расположены внутри втулки. При переподключении к другим электроустановкам необходимо его удаление. Инструментом для опрессовки является пресс-клещи, в который входят наборы матриц в соответствии с диаметром НШВИ наконечника.

Пресс-клещи

Пресс-клещи бывают различных типов, которые могут выполнять одновременно две функции. Многофункциональные пресс-клещи могут снимать изоляцию с проводников и выполнять опрессовку втулок различных видов наконечников помимо НШВИ.На некоторых модификациях пресс-клещей имеется механический процесс, который позволяет усилить воздействие на обжима. Вх инструмента шарнирного типа можно увеличить силу опрессовки и упростить сам процесс. Также широко распространенный храповый механизм в пресс-клещах. Данный механизм не позволяет инструменту разжаться, не закончив процесс опрессовки, тем самым препятствием случайному разжиманию и плохому обжиму. Выбор того или иного типа зависит от специалиста и его подходу к работе.

Вернуться к навигации

Подготовительные работы перед опрессовкой

Подготовка состоит из нескольких этапов:

  1. Удаление и очистка проводящих жил от изоляционного материала. Длина снятой изоляции не должна превышать длину металлического наконечника. Можно использовать пресс-клещи или острое лезвие ножа. При необходимости использовать специальным инструментом - стриппером, где снятие изоляции происходит автоматически.
  2. Наконечник и размер втулки выбирают в зависимости от сечения, учитывая свободную посадку в гнездо и отсутствие хода.
  3. Для надежной посадки жил в гнездо на краю металлической части с «манжеткой» имеется развальцовка. Во время ввода проводников, чтобы избежать изгибания проводников в стороны, нужно слабо и вручную скручивать жилы.
  4. При отсутствии опыта в использовании пресс-клещей рекомендуется испробовать инструмент на ненужных кусках провода. Также необходимо уделить внимание цветной маркировке. Каждый цвет имеет свое соответствие. Производители прессовочных инструментов и наконечников по возможности использовать единую цветовую гамму.Каждому цвету втулки наконечника соответствует определенный диаметр матрицы пресс-клещей.

После всех этапов подготовки инструментов и проводников начинается процесс опрессовки.

Вернуться к навигации

Обжим одинарного наконечника

Для качественного обжима нужно ряд указаний:

  1. Проверить цветовую маркировку на предмет совпадения. Перед установкой наконечников НШВИ ознакомиться с указаниями производителей о производстве сечений гильзы и жилы проводов.
  2. Для того, чтобы жилы случайно не выпали из входного гнезда, необходимо зафиксировать проводник при посадке втулки в матрицу инструмента.
  3. Начинается процесс опрессовки клещами, продолжается до момента, когда сработает храповый механизм. Механизм позволяет блокировать пресс-клещи от случайного разжима. Если замечен брак, механизм освобождения. Наконечник снимается и удаляется от конструкции. Затем нужно повторить все действия.
  4. При ручной фиксации проводников (в инструменте отсутствует храповый механизм) контроль осуществляется легкими потягиваниями рук.Качественный обжим характеризует плотной посадкой жил без движений.
  5. Возможно использование инструмента двухконтурного обжима. Прессовка проходит путем сжимания пресс-клещей металлической втулки и изолятора в двух гнездах различных диаметров. «Манжетка» и металлический наконечник должны быть в своих гнездах.
  6. Последний этап - прочность прочности путем легкого натягивания элементов.

Вернуться к навигации

Обжим двойного наконечника

Присоединение более одного проводника к фазе чаще всего происходит на одном контакте.К примеру, при установке автоматических выключателей модульного типа взаимное подключение осуществляется перемычками. Таким образом, к одному контакту приходят два проводника. При использовании одиночных наконечников проблема в подключении двух штырей на один контакт выключателя. В данном случае целесообразнее использовать наконечники НШВИ для проводов двойного исполнения.

Процесс прессовки аналогичной технологии при использовании одинарного наконечника. Единственным отличием является ввод в широкую «манжетку» двух проводников.Для двойной прессовки используется устройство кримпер. Возможно использование и для одинарного отжима. Матрицы отличаются большим размером.

Если при установке нет наконечника двойного исполнения, можно использовать одинарным наконечником с большим диаметром втулки, при условии, что оба проводника помещаются внутри.

Обжим кабельных наконечников

Опрессовка контактов необходима в производстве радиоэлектроники для качественного соединения токопроводящих элементов.Качество зависит от правильного подбора наконечника и грамотного монтажа. Существует несколько типов наконечников и несколько способов обжима.

Типы наконечников:
- Гильзы,
- Изолированные наконечники,
- Луженые наконечники.

Гильзы могут быть выполнены из алюминия, меди, а могут быть комбинированными.

Монтаж контактов не требует высокотехнологичного оборудования. Работы выполняются с помощью специальных инструментов. На нашем производстве используются пресс-полуавтоматы и специальные обжимные клещи, предназначенные для проводов диаметром от 0,05 до 25 мм2.Это оборудование предназначено для следующих видов контактов:
• Изолированные и неизолированные электротехнические контакты.
• Контакты серий BLS, HPB, HU, CHU, PW, PW 10, MU, MDU.
• Наконечники Mini-Fit, Micro-Fit (Molex, Tyco Electronics, JST).
• Автомобильные контакты серии 9,5; 8,0; 6,3; 5,0; 4,8; 2,8.
• O-образные, U-образные контакты под сечения проводов 0,35-10,0 кв.мм.
• Гильзовые наконечники 0,5 - 6,0 кв.мм.(в качестве альтернативы - лужение провода или ультразвуковая сварка).
• Цилиндрические контакты отечественных серий СНЦ.

Мы используем в работе контакты и разъемы следующих компаний: Molex, Weidmuller, TE Connectivity, JST, Stocko, Escubedo, KET, Samtec Phoenix Contact, Souriau, Glenair и др.

Технология опрессовки контактов:
1. Зачистка кабеля от изоляции. С помощью инструмента зачищается необходимый для работы конец провода.
2. Жилы скручиваются и помещаются в наконечник, например, гильзу.
3. После этого происходит финальный этап - опрессовка с помощью клещей.

Если у вас возникли вопросы идентификации ответной части контакта, подбора типа контакта под ваши потребности, необходимость подбора аналога, получение технической информации по применяемому контакту, такому же поиску поставщика или замены существ (по критерию цена, качество, срок доставки), то мы готовы помочь вам в их решении. Обращайтесь по телефону 8 (812) 629-13-58 или заполните контактную форму ниже, мы вам перезвоним.

Инструмент для обжимки наконечников, гипермаркет VSE-E

Для обжимки наконечников

Это устройство, предназначенное для соединения проводов с контактными разъёмами без использования пайки или сварки. Опрессовка в процессе подготовки многожильных проводников для клеммных и винтовых соединений для одно- и многожильных проводников и установки наконечников. Инструмент для обжимки наконечников используется для открытых электротехнических систем - опрессовка превосходит пайку и сварку по качеству и технологичности.

Обжимные клещи - основной инструмент для опрессовки вытяжных наконечников нескольких типов, в зависимости от установленной матрицы.

Большинство устройств изготовлено из закаленной стали, что обеспечивает высокую надежность и долговечность эксплуатации. Для удобства работы применен храповой механизм, ручки и высокой точности. Благодаря специальному приспособлению, инструмент можно разблокировать из любого положения.

На сайте представлены следующие товары:

  • клещи обжимные;
  • мультиинструмент для обжима, резки и зачистки;
  • инструмент для обжима кабельных наконечников с большим сечением провода;
  • пресс-клещи;
  • наборы матриц;
  • гидравлические и ручные прессы.

Правильный монтаж монтажных наконечников

Опрессовка вытяжных наконечников НКИ, НВИ и разъемов Рп, Рш проводится с использованием только многожильных медных проводников. Провод подготавливается: снимается изоляция необходимой прочности, после чего жилы проверяются на наличие повреждений. Длина снятой изоляции зависит от размеров наконечника. Перед вводом проводника в наконечник, следует немного закрутить жилу.

Важно, чтобы диапазон допустимых сечений наконечника соответствовал сечению используемых проводов.Геометрические размеры и тип наконечника выбираются из условий эксплуатации, наличия вибраций и компактности размещения готовых соединений. Инструмент выбирается согласно типу провода, наконечника и сечению - неправильно подобранные устройства сделают соединение не достаточно надёжным.

Правильное расположение наконечника на жиле - когда защищенная часть проводника находится вровень с опрессованной частью и не выступает более чем на 1 мм. Недопустимо загибание проводов под жилой.Зачищенная часть проводника должна полностью располагаться под изоляцией наконечника.

Логический обжима следует размещать наконечник в матрице таким образом, чтобы каждый из контуров матрицы опрессовывал соответствующую часть. Заводка наконечника в инструмент осуществляется со стороны маркировки. Чтобы создать качественный обжим, матрица должна полностью сомкнуться. После проведения работ необходимо проверить качество соединения и наличие подвижности провода в наконечнике (не допустимо).

На сайте представлена ​​продукция нескольких производителей, позволяющая выбрать подходящий инструмент для обжимки наконечников под типы проводников и наконечников. Для заказа необходимо добавить товар в корзину и оформить покупку. На сайте доступна-консультация для получения ответов на дополнительные вопросы.

Автор: МЕГА КАБЕЛЬ

Замена наконечника RJ 45

Обжим интернет - наконечников RJ 45 может показаться довольно легкой процедуры.Но при отсутствии необходимого для обжима инструмента и умения это делать, возникают трудности.

Что такое интернет кабель и зачем его нужно обжимать?

В каждой квартире, где есть проводной интернет, прокладки кабеля UTP или FTP (интернет кабель - витая пара), после его монтажа делают обжим наконечника RJ 45. За выходом, мастера по подключению интернета торопятся и делают это не качественно.


В чем заключаются проблемы плохого обжима:

Если не достаточно сильно обжать кабель, контакт между проводом и резцами наконечника будет плохой.От этого будет зависеть скорость интернет соединения.

Со временем провода витой пары даже вылезти из наконечника. В витой паре (интернет кабель) может быть 4 или 8 проводов, скрученные по парам и распределенные по цветам.

Если пропадет контакт хотя бы одного провода - интернет не будет работать. Витая пара может оторваться от наконечника и из-за плохого крепления оплетки кабеля. Она должна быть зажата внутренней частью наконечника, иначе при частом отключении и подключении провода к компьютеру он может обломиться в основании наконечника RJ 45.


Интернет провайдеры не всегда используют хорошие наконечники, экономя на их стоимости, и часто попадаются бракованные. С проводом тоже самое - некачественный сплав меди может легко обломиться.


Если Вы решили провести кабель в другую комнату или на второй компьютер, Вам также понадобится обжим. Наконечники RJ 45 одноразовые и после их демонтажа необходимо установить новые.

Какие признаки плохого контакта наконечника?

Во первых, если пропал контакт из одного проводов витой пары, индикатор интернет подключения будет выдавать соответствующий значок в экране экрана, возле часов.


Второй признак - это отсутствие выхода в интернет. При заходе на любую страницу будет выдаваться ошибка.


Ошибка при подключении тоже говорит о проблемах на линии или с кабелем (исключение сбоев на главном сервере провайдера или неверно введенных учетных данных - логин и пароль).


Если у Вас периодически «пропадает» интернет, это может говорить о том, что необходимо кабель и сам наконечник RJ 45 .


Решили подключить второй или третий компьютер по проводу? Можете обратиться к нам за помощью, у нас в наличии есть необходимое оборудование для реализации этой цели. Также мы настроим подключение к сети интернет или локальная сеть для обмена информации между компьютеромми.


Ошибки при подключении, связанные с проблемой кабеля или наконечника:

Ошибка 678. Удаленный компьютер не отвечает

Ошибка 800 также может появиться в связи с обрывом кабеля (плохим контактом наконечника)

Наши специалисты произведут диагностику сети, в результате которой будут выявлены все проблемы.Независимо какой у Вас провайдер - Ростелеком, Билайн (Билайн), Дом ру, Фри лайн (Бесплатная линия), МТС, ТТК - Волга, Каскад (Комстар) и другие, мы реализуем доступ любого интернета.

Мы выезжаем в любой район города в течении 1 часа. Оставив заявку у своего провайдера, часто приходится ждать день - два, что не всегда удобно.

обзор видов, как сделать обжим?

Для качественного соединения контактов приборов, оборудования, используемого в электротехнике, опрессовка концов кабеля и проводов, которые к ним подключаются, - этот метод дает отличное соединение токопроводов поверхностей.Для того, чтобы использовать опрессовку, нужны наконечники или гильзы, которые имеют разный вид и назначение. Способ опрессовки требует специального инструмента. Рассмотрим, какие есть наконечники и как они опрессовываются.

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов лестничный распределительный щит, у многих владельцев квартир, провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку избавят граждан от возможности возгорания электрической проводки как следствие некачественного контакта проводов, отсутствия наконечников кабеля.
