Электрическое напряжение. Определение, объяснение простыми словами, единица измерения, формула

Одним из самых фундаментальных терминов в электротехнике является термин «электрическое напряжение». В этой статье мы объясним, что это такое и как его рассчитать.

Объяснение простыми словами

Электрическое напряжение U является той самой причиной, которая «заставляет» протекать электрический ток I. Электрическое напряжение всегда возникает, когда заряды разделены друг от друга, то есть все отрицательные заряды на одной стороне, а все положительные — на другой. Если соединить эти две стороны электропроводящим материалом, потечет электрический ток.

Общепринятое определение термина «электрическое напряжение».

Электрическое напряжение (или просто напряжение) — это разность потенциалов между двумя точками в электрическом поле. Это движущая сила для электрического заряда.

Потенциал в электрическом поле — это энергия заряженного тела, не зависящая от его электрического заряда. Для пояснения вы можете посмотреть на сравнение с водяным контуром чуть ниже в статье.

Есть другое определение (из учебника по физике 8 класса):

Напряжение — это физическая велuчuна, характеризующая электрическое поле. Электрическое напряжение между двумя точками электрического поля численно равно работе, совершенной при переносе между ними заряда 1 Кл силами электрического поля.

Сравнение с использованием модели протекания воды.

Хорошей аналогией, которая поможет вам представить себе электрическое напряжение и потенциал, является водяной контур. В этой схеме у вас есть два бассейна на разной высоте, которые соединены трубой. В этой трубе вода может перетекать из верхнего бассейна в нижний. Затем вода перекачивается обратно в верхний бассейн с помощью насоса, как показано на рисунке ниже.

В своих размышлениях вы теперь легко можете сравнить насос с источником электрического напряжения. Кроме того, поток воды можно сравнить с электрическим током. Насос транспортирует воду из нижнего бассейна в верхний. Оттуда она самостоятельно течет обратно в нижний бассейн. В данном примере насос является приводом для потока. Чем больше разница в высоте, тем сильнее поток. Решающим фактором является потенциальная энергия верхнего бассейна. Вы можете сравнить разность энергий двух бассейнов с разностью электрических потенциалов. Проще говоря, большая разница в высоте соответствует большему электрическому напряжению.

Формула

Формула для электрического напряжения U, согласно закона Ома для участка цепи, имеет вид

U = R * I .

Как видно из этой формулы, если электрическое напряжение остается неизменным, то чем больше электрическое сопротивление (R), тем меньше сила тока (I).

Другая формула для расчета электрического напряжения такова:

U = P / I .

То есть электрическое напряжение U равно мощности деленной на силу тока I.

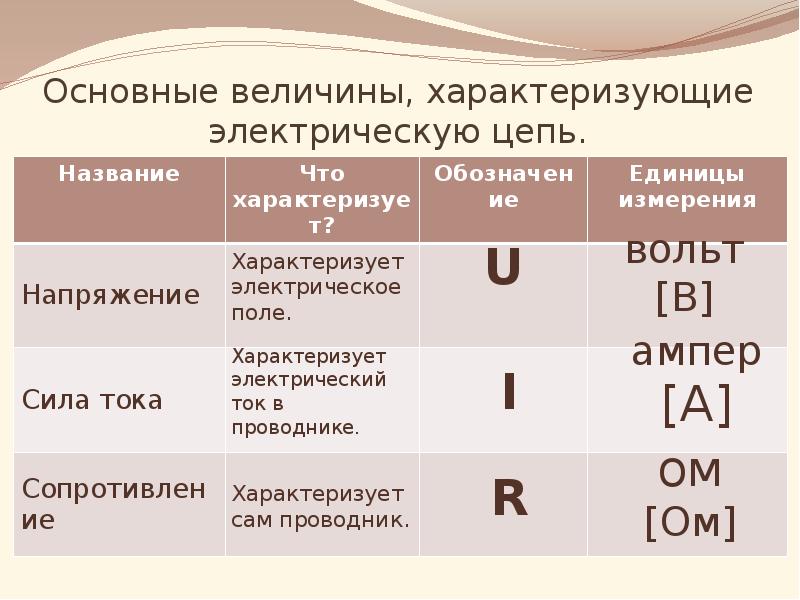

Единица измерения электрического напряжения

Единицей измерения электрического напряжения в СИ является Вольт, сокращенно В (в честь итальянского учёного А. Вольта).

1 вольт (1 В) — это напряжение между двумя точками электрического поля, при переносе между которыми заряда 1 Кл совершается работа 1 Дж.

[U] = 1 В

Теперь вы можете объяснить смысл надписи 4,5 В или 9 В на круглой или плоской батарейке. Смысл в том, что при переносе с одного полюса источника на другой (через спираль лампочки или другой проводник) заряда 1 Кл силами электрического поля может быть совершена работа соответственно 4,5 Дж или 9 Дж.

В электротехнике напряжение может варьироваться от микровольт (1 мкВ = 1 * 10^-6 В) и миливольт (1 мВ = 10^-3 В), до киловольт (1 кВ = 1 * 10³ В) и мегавольт (1 МВ = 10⁶ В)

Вы можете преобразовать отдельные единицы измерения следующим образом:

1 В = 1000 мВ, 1 мВ = 1000 мкВ, 1 МВ = 1000 кВ, 1 кВ = 1000 В.

Электрическое напряжение в цепи

Для источников напряжения в схемах обычно используется один из следующих символов.

Источник напряжения всегда имеет два соединения/полюса. Полюс «плюс» и полюс «минус». Само напряжение обозначено стрелкой напряжения (U_Q). Для источников оно всегда отображается от плюса к минусу.

Электрическое напряжение, падающее на резисторе, также можно обозначить стрелкой напряжения (на схеме обозначена как красная стрелка U_R ). Это указывает на техническое направление электрического тока.

Также часто можно услышать термин «напряжение холостого хода» или «напряжение источника». Это выходное напряжение ненагруженного источника, т.е. источника, к которому ничего не подключено. Если цепь замкнута с нагрузкой, то можно измерить только напряжение на полюсах источника.

Электрические напряжения при последовательном и параллельном соединении

У нас уже есть статья о последовательном и параллельном соединении проводников, в котором мы обсуждаем эту тему более подробно. Поэтому здесь мы рассмотрим лишь некоторые основы.

При последовательном соединении компоненты подключаются в ряд.

Здесь электрическое напряжение источника делится на резисторы. Этот момент также описывается вторым правилом Кирхгофа. Здесь применимо следующее:

U_Q = U₁ + U₂ + U₃

то есть напряжение источника равно сумме электрических напряжений на отдельных резисторах. Напряжение источника по-разному распределяется по разным резисторам.

В электрической цепи с параллельным соединением компоненты расположены, соответственно, параллельно друг относительно друга. Это можно увидеть на следующей схеме.

Здесь гораздо проще определить электрические напряжения на резисторах, так как при параллельном соединении:

U_Q = U₁ = U₂ = U₃

Поэтому электрическое напряжение на резисторах такое же высокое, как и электрическое напряжение источника.

Измерение электрического напряжения

Приборы для измерения напряжения, также называемые вольтметрами, всегда подключаются параллельно потребителю, на котором необходимо измерить электрическое напряжение.

Одним из наиболее часто используемых вольтметров является цифровой мультиметр (DMM), поэтому мы покажем вам процедуру измерения напряжения с помощью DMM. Сначала необходимо установить тип электрического напряжения (DC — постоянный ток или AC — переменный ток).

Для постоянного тока необходимо обратить внимание на правильную полярность, т.е. подключить плюс к положительному полюсу. На следующем этапе необходимо выбрать правильный диапазон измерения. Если вы не можете оценить, насколько велика измеряемая величина, установите наибольший возможный диапазон и двигайтесь от него вниз, пока не найдете нужный. Наконец, вам нужно только «считать» электрическое напряжение прибором.

Примеры типовых значений электрического напряжения

Для некоторых применений соответствующее электрическое напряжение можно найти в таблице ниже.

Вы можете видеть, что на высоковольтных линиях присутствует напряжение до мегавольт. Такие большие электрические напряжения используются для того, чтобы уменьшить потери в длинных линиях.

Решающим фактором для потребителя является мощность P, которую можно рассчитать для постоянного напряжения с помощью формулы:

P = U * I

Это означает, что электрический ток I так же важен для потребителя, как и электрическое напряжение. Согласно закону Ома, зависимость между током и напряжением имеет вид:

U = R * I .

Если напряжение остается неизменным, сопротивление определяет величину тока. Чтобы проиллюстрировать это, представьте следующее. У вас есть три разных бассейна, которые заполнены одинаковым количеством воды. Каждый бассейн имеет слив, который различается по сечению, т.е. в одном бассейне сливная труба очень маленькая, а в другом — очень большая.

Постоянное электрическое напряжение можно определить по тому, что все емкости заполнены на одинаковую высоту. Если слив узкий в нижней части, он представляет собой большое сопротивление. Ток здесь может течь только медленно. Если сечение сливной трубы больше, то сопротивление меньше и, соответственно, может протекать больший ток.

Источники напряжения — Основы электроники

Для того, что бы создать напряжение необходимо электроны, находящиеся на своих орбитах удалить с этих орбит. Следовательно, для этого необходимо приложить энергию, природа которой может быть самой различной. Мы знаем, что энергия из пустоты не возникает, она просто переходит из одной формы в другую.
Источники напряжения – это устройства, преобразующее один из видов энергии в электрическую энергию.
В мире существует шесть видов источников напряжения:
1.    Источники напряжения построенные на явлении электризации трением.
2.    Источники напряжения основанные на явлении магнетизма.
3.    Химические источники напряжения.
4.    Источники напряжения, преобразующие световую энергию в электрическую.
5.    Источники напряжения, преобразующие тепловую энергию в электрическую.
6.    Пьезоэлектрические источники напряжения.

Источники напряжения построенные на явлении электризации трением (генератор Ван де Граафа).

Самым древним способом получения электричества является трение. Если взять стеклянную или эбонитовую палочку и потереть ее кусочком меха или шелка, то она зарядится. На этом самом принципе работает генератор Ван де Граафа (рис 3.1.).

Рисунок 3.1.Генератор Ван де Граафа.

Генератор Ван де Граафа способен вырабатывать напряжения величиной в миллионы вольт. Но, к сожалению, это устройство нигде, кроме как в научных исследованиях не используется, да еще в кабинетах физики.

Источники напряжения основанные на явлении магнетизма.

На сегодняшний день в основном электрическую энергию получают методом, основанным на явлении магнетизма. Суть его состоит в том, что если проводник перемещать в магнитном поле, то на его концах будет появляться напряжение. Это напряжение будет возникать в течение времени перемещения проводника в магнитном поле.  На этом принципе построено устройство, называемое генератором (рис. 3.2).

Рисунок 3.2.Генератор постоянного напряжения.

Бывают генераторы постоянного напряжения и генераторы переменного напряжения. Если поток электронов постоянно движется в одном направлении, то ток, создаваемый этим потоком, называется постоянным. Если поток электронов периодически меняет свое направление на противоположное, то в этом случае ток называется переменным. Генератор напряжения может приводиться в движение различными двигателями, ветром, водой, даже нагретым паром. Общее условно-графическое обозначение генератора переменного тока можно посмотреть на рис. 3.3.

Рисунок 3.3.Условно-графическое обозначение а) генератора переменного напряжения; б) генератора постоянного напряжения.

Химические источники напряжения.

Следующим по значимости методом получения электрической энергии является применение химических батарей. Составной частью батарей являются два электрода, изготовленные из разнородных металлов (к примеру меди и цинка) и погруженные в электролит (раствор кислоты, щелочи или соли). Они создают контакт между цепью и электролитом. Из медного электрода с помощью электролита извлекаются свободные электроны, а цинковый электрод эти электроны притягивает. Таким образом, медный электрод имеет положительный заряд, а цинковый отрицательный. Несколько таких элементов, соединяясь вместе, образуют батарею. Некоторые образцы химических источников напряжения представлены на рисунке 3.4.

Рисунок 3.4. Химические источники напряжения

На рисунке 3. 5 показаны условно-графические обозначения химического элемента и батареи химических элементов.

Рисунок 3.5.УГО а)химического элемента; б) батерии.

Источники напряжения, преобразующие световую энергию в электрическую.

В электрическую энергию может быть преобразована и световая энергия, путем попадания света на фоточувствительную пленку в солнечном элементе. В основе солнечных элементов лежит использование фоточувствительной пленки, изготовленной из полупроводников. При освещении фоточувствительной пленки светом, происходит выбивание электронов со своих орбит. Тем самым образуются область отрицательно заряженных свободных  электронов и область положительно заряженных дырок на соответствующих электродах. Так отдельный солнечный элемент вырабатывает небольшое напряжение. На рисунке 3.6 показано общее условно-графическое обозначение солнечного элемента.

Рисунок 3.7. УГО солнечного элемента

Для получения необходимого напряжения солнечные элементы соединяются в солнечные батареи (рисунок 3. 7).

Рисунок 3.7. Солнечная батарея

В настоящее время солнечные батареи находят все большее и большее применение.

Источники напряжения, преобразующие тепловую энергию в электрическую.

Тепловую энергию можно преобразовать в электрическую с помощью, так называемой, термопары (рисунок 3.8).

Рисунок 3.8. Термопара

Условно-графическое обозначение термопары показано на рисунке 3.9.

Рисунок 3.9.УГО термопары

В основе принципа действия термопары лежит термоэлектрический эффект. Термопара состоит из двух спаянных вместе разнородных металлов. При нагревании в одном металле (например, в меди), в силу его свойств возникает множество свободных электронов, которые он с легкостью отдает другому металлу, (например железу). В следствие этого медь приобретает положительный заряд, так как отдала электроны, а железо отрицательный. На концах такой термопары появляется небольшое напряжение. Данное напряжение прямо пропорционально количеству полученного тепла.
В основном широкое применение термопары нашли в измерительной технике.

Пьезоэлектрические источники напряжения.

Некоторые кристаллические материалы обладают пьезоэлектрическим эффектом. К таким материалам относится: титанат бария, сегнетова соль, турмалин, кварц. Суть эффекта в том что при приложении давления на данные материалы возникает небольшая разность потенциалов, то есть напряжение.
При отсутствии давления отрицательные и положительные заряды распределены хаотично в кристалле. В случае приложения давления, электроны распределяются только на одной стороне материала, тем самым создается область отрицательных зарядов и область положительных зарядов. Напряжение снимается с помощью специальных электродов и возникает только при приложенном давлении. Это явление называется прямым пьезоэффектом. Пьезоэффект обратим.
Прямой пьезоэлектрический эффект используется в зажигалках, в кристаллических микрофонах и в различных датчиках.
Условно-графическое обозначение пьезоэлемента приведено на рисунке 3. 10.

Рисунок 3.10. УГО пьезоэлемента

Заметим, что явления, на которых основаны все шесть источников напряжения, обратимы.
