Напряжения прикосновения: что это такое, особенности, меры защиты, расчет

что это такое, особенности, меры защиты, расчет

Определение и особенности.

Напряжение прикосновения (touch voltage) — это напряжение между проводящими частями при одновременном прикосновении к ним человека или животного (определение согласно СП 437.1325800.2018 [1]).

Примечание к определению: на значение напряжения прикосновения может существенно влиять полное сопротивление тела человека или животного, находящегося в электрическом контакте с этими проводящими частями.

Согласно ГОСТ Р МЭК 61557-1-2005 для рассматриваемого термина установлено следующее краткое обозначение: U_t

Харечко Ю.В., проведя, на мой взгляд, основательный анализ нормативной документации, в своей книге [2] описал особенности понятия «напряжение прикосновения» следующим образом:

« При одновременном прикосновении человека или животного к проводящим частям, находящимся под разными электрическими потенциалами, он попадает под напряжение, которое в нормативной документации называют напряжением прикосновения. В этих условиях через тело человека (животного) будет протекать электрический ток, который может вызвать смертельное поражение электрическим током, привести к серьезной электрической травме или спровоцировать механическую травму. Если человек (животное), имея электрическую связь с землей, прикоснется к какой-либо проводящей части, находящейся под напряжением, то он также окажется под напряжением прикосновения. Через тело человека (животного) также будет протекать электрический ток, величина которого зависит от напряжения прикосновения и полного сопротивления его тела. »

[2]

« Прикосновение человека (животного) к проводящим частям, находящимся под напряжением, обычно происходит в условиях единичного или множественных повреждений. Например, когда из-за повреждения изоляции частей, находящихся под напряжением, они становятся доступными для прикосновения. Однако наиболее вероятным является прикосновение к открытой проводящей части электрооборудования класса 0 или I, которая оказалась под напряжением из-за повреждения основной изоляции какой-то опасной токоведущей части. Возможно, но менее вероятно прикосновение человека к проводящей оболочке электрооборудования класса II, оказавшейся под напряжением при повреждении двойной или усиленной изоляции опасной части, находящейся под напряжением. »

[2]

Меры защиты.

О том какие меры защиты необходимо использовать, для того, чтобы уменьшить напряжение прикосновение в электроустановках зданий, писал Харечко Ю.В. в своем кратком терминологическом словаре [2]:

« С целью уменьшения напряжения прикосновения в электроустановках зданий выполняют защитное уравнивание потенциалов. При его осуществлении посредством защитных проводников соединяют между собой открытые проводящие части электрооборудования класса I, а с помощью защитных проводников уравнивания потенциалов соединяют сторонние проводящие части. В условиях повышенной вероятности поражения электрическим током, когда электрооборудование класса I используют, например, в помещениях здания, имеющих проводящие полы и стены, характеризующихся повышенной влажностью, температурой и другими неблагоприятными условиями, осуществляют дополнительное уравнивание потенциалов. При его выполнении с помощью защитных проводников дополнительного уравнивания потенциалов открытые проводящие части электрооборудования класса I соединяют со сторонними проводящими частями. »

[2]

Защитное уравнивание потенциалов обычно применяют в совокупности с другими мерами предосторожности, например – с автоматическим отключением питания. В этом случае посредством системы защитного уравнивания потенциалов, во-первых, создают искусственный проводящий путь для протекания тока замыкания на землю. Во-вторых, уменьшают напряжение прикосновения до момента срабатывания защитного устройства, которое отключает распределительную или конечную электрическую цепь с аварийным электрооборудованием класса I.

Ожидаемое напряжение прикосновения

Ожидаемое напряжение прикосновения (prospective touch voltage) — это напряжение между одновременно доступными проводящими частями, когда человек или домашний скот их не касается (определение согласно ГОСТ Р 58698-2019).

Ожидаемым напряжением прикосновения является напряжение между проводящими частями, доступными одновременному прикосновению, когда этих частей не касается ни человек, ни животное. Термин «ожидаемое напряжение прикосновения» характеризует максимальное значение напряжения между указанными проводящими частями. В случае прикосновения человека (животного) к этим проводящим частям величина напряжения прикосновения может уменьшиться по сравнению со значением ожидаемого напряжения прикосновения.

Для уменьшения ожидаемого напряжения прикосновения в электроустановках зданий выполняют защитное уравнивание потенциалов, а в помещениях здания, характеризующихся повышенной вероятностью поражения электрическим током, например в ванных комнатах, осуществляют также дополнительное уравнивание потенциалов.

Напряжение между открытой проводящей частью, оказавшейся под напряжением из-за повреждения основной изоляции опасной токоведущей части, и землей или проводящей поверхностью, на которой может находиться человек, также является ожидаемым напряжением прикосновения. Его значение зависит от типа заземления системы, которому соответствует электроустановка здания.

Расчет

Оценим значения ожидаемых напряжений прикосновения для наиболее распространенной системы распределения электроэнергии, которая представляет собой электроустановку здания, подключенную к низковольтной распределительной электрической сети, состоящей из понижающей трансформаторной подстанции и воздушной или кабельной линии электропередачи.

Если произошло повреждение основной изоляции какой-либо опасной токоведущей части электрооборудования класса I и возникло ее замыкание на открытую проводящую часть, то в электроустановке здания, соответствующей типу заземления системы TT, ток замыкания на землю из токоведущей части протекает в открытую проводящую часть. Далее из открытой проводящей части по защитному проводнику, главной заземляющей шине, заземляющим проводникам и заземлителю электрический ток протекает в локальную землю. Через землю ток замыкания на землю протекает к заземлителю заземляющего устройства нейтрали трансформатора, установленного в трансформаторной подстанции 10/0,4 кВ. (см. рис. 1 статьи «Ток замыкания на землю»).

Рассмотрим упрощенную схему замещения системы TT, представленную на рис. 1. Ток замыкания на землю протекает в
замкнутом контуре, образованном полными сопротивлениями фазного проводника линии электропередачи, фазных и защитных проводников электрических цепей электроустановки здания, заземляющих устройств источника питания и электроустановки здания, а также источником питания.

Рис. 1. Упрощенная схема замещения системы TT (рисунок заимствован из книги [2] Харечко Ю.В)

На рисунке 1 обозначено:

• Z_{L ЛЭП} – полное сопротивление фазного проводника линии электропередачи от низковольтного распределительного устройства трансформаторной подстанции до вводных зажимов электроустановки здания;
• Z_{L ЭЗ} – полное сопротивление фазных проводников распределительных и конечных электрических цепей от вводных зажимов электроустановки здания до места замыкания на землю;
• Z_{PE ЭЗ} – полное сопротивление защитных проводников распределительных и конечных электрических цепей от главной заземляющей шины заземляющего устройства электроустановки здания до места замыкания на землю;
• Z_{ЗУ ИП} – полное сопротивление заземляющего устройства источника питания;
• Z_{ЗУ ЭЗ} – полное сопротивление заземляющего устройства электроустановки здания;
• I_EF – ток замыкания на землю;
• U_{Tp ЭЗ} – ожидаемое напряжение прикосновения в электроустановке здания;
• U_{Tp E} – ожидаемое напряжение прикосновения относительно земли;
• 1 – открытая проводящая часть аварийного электрооборудования класса I;
• 2 – земля;
• 3 – главная заземляющая шина заземляющего устройства электроустановки здания.

Значение ожидаемого напряжения прикосновения в электроустановке здания U_{Tp ЭЗ} равно падению напряжения на защитных проводниках электрических цепей Z_{PE ЭЗ} от места замыкания на землю 1, расположенного в открытой проводящей части аварийного электрооборудования класса I, до главной заземляющей шины 3:

U_{Tp ЭЗ} = Z_{PE ЭЗ} × I_EF,

где I_EF – ток замыкания на землю, А.

Ожидаемое напряжение прикосновения в электроустановке здания будет небольшим по двум причинам:

1. Во-первых, полное сопротивление защитных проводников электроустановки здания обычно менее 1 Ом.
2. Во-вторых, ток замыкания на землю в системе TT, как правило, не превышает нескольких ампер.

Значение ожидаемого напряжения прикосновения относительно земли U_{Tp E} равно сумме падения напряжения на защитных проводниках электрических цепей электроустановки здания Z_{PE ЭЗ} и падения напряжения на заземляющем устройстве электроустановки здания Z_{ЗУ ЭЗ} от главной заземляющей шины 3 до земли 2:

U_{Tp E} = (Z_{PE ЭЗ} + Z_{ЗУ ЭЗ}) × I_EF.

Поскольку сумма полных сопротивлений фазного проводника линии электропередачи, фазных и защитных проводников электрических цепей электроустановки здания существенно меньше суммы полных сопротивлений заземляющего устройства источника питания и электроустановки здания, ожидаемое напряжение прикосновения относительно земли можно приблизительно определить так:

U_{Tp E} ≈ Z_{ЗУ ЭЗ} × I_EF ≈ U_o × Z_{ЗУ ЭЗ} / (Z_{ЗУ ИП} + Z_{ЗУ ЭЗ} ),

где U_o – номинальное напряжение фазного проводника относительно земли, В.

Например, если номинальное напряжение электроустановки здания равно 230/400 В, полное сопротивление заземляющего устройства нейтрали трансформатора трансформаторной подстанции равно 4 Ом, а полное сопротивление заземляющего устройства электроустановки здания – 10 Ом, то значение ожидаемого напряжения прикосновения относительно земли будет приблизительно равно:

U_{Tp E} ≈ 230 В × 10 Ом / (4+10) Ом ≈ 164 В,

где 230 В – номинальное фазное напряжение.

Значение ожидаемого напряжения прикосновения относительно земли зависит от соотношения полных сопротивлений заземляющих устройств источника питания и электроустановки здания. При уменьшении полного сопротивления заземляющего устройства источника питания, а также при увеличении полного сопротивления заземляющего устройства электроустановки здания ожидаемое напряжение прикосновения относительно земли возрастает.

Согласно требованиям ГОСТ Р 50571.3-2009 в электроустановках зданий, имеющих тип заземления системы TT, в качестве защитного устройства в составе автоматического отключения питания обычно применяют устройства дифференциального тока. Поэтому полное сопротивление заземляющего устройства электроустановки здания может быть больше 100 Ом. Если полное сопротивление заземляющего устройства нейтрали трансформатора равно 4 Ом, а полное сопротивление заземляющего устройства электроустановки здания – 100 Ом, то значение ожидаемого напряжения прикосновения относительно земли будет приблизительно равно фазному напряжению:

U_{Tp E} ≈ 230 В × 100 Ом / (4+100) Ом ≈ 221 В.

В отличие от системы TT в системе TN-C-S ток замыкания на землю в основном протекает не в земле, а по PEN-проводнику линии электропередачи (см. рис. 2 статьи «Ток замыкания на землю»).

То есть преобладающая часть тока замыкания на землю протекает в замкнутом контуре, образованном полными сопротивлениями фазного проводника и PEN-проводника линии электропередачи, фазных и защитных проводников электрических цепей электроустановки здания, а также источником питания (рис. 2). Сумма полных сопротивлений заземляющих устройств источника питания и электроустановки здания многократно превышает полное сопротивление PEN-проводника линии электропередачи, параллельно которому они включены. Поэтому через эти два сопротивления протекает незначительная часть тока замыкания на землю.

Фазный проводник и PEN-проводник линии электропередачи от трансформаторной подстанции до электроустановки здания обычно имеют одинаковые протяженности и сечения. Протяженности и сечения фазных и защитных проводников распределительных и конечных электрических цепей от вводных зажимов электроустановки здания до места замыкания на землю также, как правило, равны. Следовательно, равны между собой полные сопротивления фазного проводника и PEN-проводника линии электропередачи, а также фазных и защитных проводников электроустановки здания. Поэтому при замыкании на землю падение напряжения на полных сопротивлениях PEN-проводника линии электропередачи и защитных проводников электроустановки здания будет приблизительно равно половине фазного напряжения – 115 В.

Рис. 2. Упрощенная схема замещения системы TN-C-S (рисунок заимствован из книги [2] Харечко Ю.В)

На рисунке 2 обозначено:

• Z_{L ЛЭП} – полное сопротивление фазного проводника линии электропередачи от низковольтного распределительного устройства трансформаторной подстанции до вводных зажимов электроустановки здания;
• Z_{L ЭЗ} – полное сопротивление фазных проводников распределительных и конечных электрических цепей от вводных зажимов электроустановки здания до места замыкания на землю;
• Z_{PEN ЛЭП} – полное сопротивление PEN-проводника линии электропередачи от низковольтного распределительного устройства трансформаторной подстанции до вводных зажимов электроустановки здания;
• Z_{PE ЭЗ} – полное сопротивление защитных проводников распределительных и конечных электрических цепей от вводных зажимов электроустановки здания до места замыкания на землю;
• Z_{ЗУ ИП} – полное сопротивление заземляющего устройства источника питания;
• Z_{ЗУ ЭЗ} – полное сопротивление заземляющего устройства электроустановки здания;
• I_EF – ток замыкания на землю;
• U_{Tp ЭЗ} – ожидаемое напряжение прикосновения в электроустановке здания;
• U_{Tp E} – ожидаемое напряжение прикосновения относительно земли;
• 1 – открытая проводящая часть аварийного электрооборудования класса I;
• 2 – земля;
• 3 – вводной зажим электроустановки здания, на котором выполняют разделение PEN-проводника линии электропередачи на защитный и нейтральный проводники электроустановки здания фазного проводника и PEN-проводника линии электропередачи, а также фазных и защитных проводников электроустановки здания.

Значение ожидаемого напряжения прикосновения в электроустановке здания, соответствующей типу заземления системы TN‑C‑S, равно падению напряжения на защитных проводниках распределительных и конечных электрических цепей от места замыкания на землю 1, расположенного в открытой проводящей части аварийного электрооборудования класса I, до вводного зажима 3, на котором выполняют разделение PEN-проводника линии электропередачи на защитный и нейтральный проводники электроустановки здания:

U_{Tp ЭЗ} = Z_{PE ЭЗ} × I_EF.

Значение ожидаемого напряжения прикосновения в электроустановке здания зависит от соотношения полных сопротивлений PEN-проводника линии электропередачи и защитных проводников электрических цепей электроустановки здания. При равенстве этих сопротивлений значение ожидаемого напряжения прикосновения в электроустановке здания приблизительно составляет одну четвертую часть фазного напряжения:

U_{Tp ЭЗ} ≈ U_o × 0. 5 × 0.5 ≈ 230 × 0.25 ≈ 57,6 В.

Если полное сопротивление PEN-проводника линии электропередачи в 2 раза меньше полного сопротивления защитных проводников электроустановки здания, значение ожидаемого напряжения прикосновения в электроустановке здания будет приблизительно равно двум шестым частям фазного напряжения:

U_{Tp ЭЗ} ≈ U_o × 1/2 × 2/3 ≈ 230 × 2/6 ≈ 76,7 В.

В пределе оно может достигнуть половины фазного напряжения – 115 В, если полное сопротивление PEN-проводника линии электропередачи равно нулю, например, когда электроустановка здания подключена непосредственно к трансформаторной подстанции, встроенной в здание:

U_{Tp ЭЗ} ≈ U_o × 1/2 × 1 ≈ 230 × 1/2 ≈ 115 В.

Ожидаемое напряжение прикосновения относительно земли равно сумме падения напряжения на защитных проводниках электрических цепей электроустановки здания и падения напряжения на заземляющем устройстве электроустановки здания от главной заземляющей шины до земли 2. Последнее зависит от падения напряжения на PEN-проводнике линии электропередачи и соотношения полных сопротивлений заземляющих устройств источника питания и электроустановки здания. Ожидаемое напряжение прикосновения относительно земли можно определить так:

U_{Tp E} = (Z_{PEN ЛЭП} × Z_{ЗУ ЭЗ} / (Z_{ЗУ ИП} + Z_{ЗУ ЭЗ}) + Z_{PE ЭЗ}) × I_EF.

Значение ожидаемого напряжения прикосновения относительно земли, с одной стороны, зависит от соотношения полных сопротивлений PEN-проводника линии электропередачи и защитных проводников электроустановки здания. С другой стороны, оно зависит от соотношения полных сопротивлений заземляющих устройств источника питания и электроустановки здания. При равенстве полных сопротивлений PEN-проводника линии электропередачи и защитных проводников электроустановки здания, с одной стороны, и полных сопротивлений заземляющих устройств источника питания и электроустановки здания, с другой стороны, ожидаемое напряжение прикосновения относительно земли будет приблизительно равно трем восьмым частям фазного напряжения:

U_{Tp E} ≈ U_o × 1/2 × (1/2 ×1/2 +1/2) ≈ 230 × 3/8 ≈ 86,3 В.

Если полное сопротивление PEN-проводника линии электропередачи равно половине полного сопротивления защитных проводников электроустановки здания, а полное сопротивление заземляющего устройства источника питания также равно половине полного сопротивления заземляющего устройства электроустановки здания, ожидаемое напряжение прикосновения относительно земли будет больше:

U_{Tp E} ≈ U_o × 1/2 × (1/3 × 2/3 + 2/3) ≈ 230 × 8/18 ≈ 102,2 В.

Максимальное значение ожидаемого напряжения прикосновения относительно земли равно половине фазного напряжения – 115 В, если электроустановка здания подключена непосредственно к трансформаторной подстанции, которая встроена в здание. В этом случае ожидаемое напряжение прикосновения относительно земли равно ожидаемому напряжению прикосновения в электроустановке здания. Такое же значение ожидаемого напряжения прикосновения относительно земли будет в том случае, когда произошло замыкание на землю на вводе в электроустановку здания. Ожидаемое напряжение прикосновения в электроустановке здания при этом равно нулю. Ожидаемое напряжение прикосновения относительно земли может достигнуть половины фазного напряжения также, если в электроустановке здания нет заземляющего устройства.

Условный предел напряжения прикосновения

Условный предел напряжения прикосновения (conventional touch voltage limit) — это максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. Это определение на основе ГОСТ Р МЭК 60050-195-2005. В этом стандарте данный термин назван иначе — «допустимое напряжение прикосновения». Обозначается как U_L .

Условный предел напряжения прикосновения устанавливает значение максимального ожидаемого напряжения прикосновения, которое может иметь место в электроустановке здания в течение неограниченного промежутка времени. Значение этого напряжения, как правило, не должно превышать верхней границы сверхнизкого напряжения, равной 50 В переменного тока и 120 В постоянного тока. Однако, если электрооборудование применяют в условиях, характеризующихся повышенной опасностью поражения электрическим током, указанные максимальные значения ожидаемого напряжения прикосновения обычно уменьшают, чтобы уменьшить вероятность поражения электрическим током.

Список использованной литературы

1. СП 437.1325800.2018
2. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 3// Приложение к журналу «Библиотека инженера по охране труда». – 2013. – № 4. – 160 c.;

Измерения шагового напряжения и напряжения прикосновения

JavaScript не активен

Вы отключили JavaScript. Пожалуйста, активируйте JavaScript для использования всех предлагаемых нами функций

В некоторых критических местах, например возле ограждения или других металлических частей, возможны появление опасного шагового напряжения и напряжения прикосновения. Поэтому для обеспечения безопасности как людей, так и животных крайне важно измерять напряжения такого типа и на подстанции, и вокруг нее.

Токи, имитирующие условия повреждения, подаются так же, как и при измерении сопротивления заземления, от источника переменной частоты в точку заземления в удаленном местоположении.

Измеренные напряжения сравнивают с наихудшими сценариями аварий и реакций защиты, чтобы определить, соответствует ли система заземления национальным регламентам.

Эксперт рекомендует

CPC 100 + CP CU1 + HGT1

На CPC 100 напряжение можно измерять прямо на устройстве, а при использовании PTM напряжение измеряется с помощью нашего мобильного портативного вольтметра HGT1.

HGT1 представляет собой переносной вольтметр с питанием от аккумуляторов и встроенным анализатором на основе преобразований Фурье. Встроенные резисторы с электронной настройкой позволяют моделировать полное сопротивление человеческого тела. Он обеспечивает широкий динамический диапазон при высокой чувствительности, что позволяет пользователям измерять очень малые напряжения и точно отделять их от помех и возмущений.

CPC 100

Универсальный комплект для испытания оборудования подстанций

CP CU1

Соединительный блок для подачи тока в линии электропередач и высоковольтные кабели

HGT1

Переносной тестер заземления

Запросите инфо

Преимущества данного Решения

Безопасность персонала

Измерения шагового напряжения и напряжения прикосновения крайне важны для обеспечения безопасности людей на подстанции и в прилегающих зонах, в особенности при повреждении в сети.

Высокая мощность и автоматическая настройка

Для измерений без погрешности CPC 100 + CP CU1 генерирует испытательный ток с частотой, отличной от сетевой, и подает его в линию для измерения фактических значений шагового напряжения и напряжения прикосновения.

Подавление шума

С помощью частотноизбирательного вольтметра HGT1 шаговое напряжение и напряжение прикосновения можно измерять на частоте испытательного тока. Этот способ повышает точность измерений, помогая эффективно подавлять шумы.

Полностью автоматизированное испытание

PTM для HGT1 обеспечивает полностью автоматизированное измерение шагового напряжения и напряжения прикосновения. С помощью GPS программа отслеживает точки замера и оценивает показатели согласно действующим стандартам.

Другие решения

COMPANO 100 + HGT1

COMPANO 100 позволяет генерировать испытательный ток с частотой, отличной от сетевой, что помогает избежать ошибок при измерении. Это обеспечивает высочайшую точность измерения шагового напряжения и напряжения прикосновения.

Используя переносной частотноизбирательный вольтметр HGT1, можно измерять шаговое напряжение и напряжение прикосновения с частотой подающегося тока и без труда выполнять испытания на различных участках сети.

COMPANO 100

Испытательный комплект (с источником тока и напряжения) для первичного и вторичного оборудования и проверки простых реле РЗА

HGT1

Переносной тестер заземления

Запросите инфо

Другие решения

PTM + PTMate

Структурированная база данных ПО Primary Test Manager™ (PTM) позволяет определять местоположения, объекты, задания и протоколы и управлять ими просто и быстро.

PTMate — это ваш мобильный компаньон для PTM. Это приложение позволяет использовать функциональность PTM на смартфоне при работах на объекте.

Primary Test Manager (PTM)

Диагностические испытания, оценка состояния и управление данными оборудования среднего и высокого напряжения

PTMate

Мобильный помощник для PTM для выполнения испытаний на объекте

Запросите инфо

Литература

Связаться с нами

Необходимо больше информации? Есть вопрос?

Запрос демо?
Свяжитесь с нами

Напряжение прикосновения: определение, пределы, формула

Все мы знакомы с опасностью электричества, но мало кто понимает, что такое напряжение прикосновения и почему оно может быть так опасно. Напряжение прикосновения представляет собой опасность поражения электрическим током, возникающую, когда человек вступает в контакт с токоведущей частью цепи. Важно осознавать эту опасность, потому что, хотя на первый взгляд напряжение прикосновения может показаться безвредным, оно может быстро привести к серьезной травме или смерти, если не принять меры.

Напряжение прикосновения Определение

Термин «напряжение прикосновения» официально определен в стандарте IEC 60050-195-2021 как:

напряжение между токопроводящими частями при одновременном прикосновении человека или домашнего скота.

IEC 60050-195-2021

Примечание 1 к записи: На величину напряжения прикосновения влияет полное сопротивление человека или домашнего скота, находящегося в электрическом контакте с этими токопроводящими частями.

IEC 60728-11, IEC 61140, IEC 61557-1 и IEC 62282-5-1 определяют термин «(эффективное) напряжение прикосновения» так же, как и IEC 60050-19.5.

В техническом отчете IEC 60479-5 определяется термин «напряжение прикосновения» из IEC 60050-195. В примечании к этому определению поясняется, что:

Напряжение прикосновения может отличаться от напряжения холостого хода между этими проводящими частями.

IEC TR 60479-5-2007

В соответствии с IEC 61557-1-2019 рассматриваемый термин имеет следующий короткий символ: U _t .

Напряжение прикосновения Значение

Когда человек или животное прикасается к токопроводящим частям с разным электрическим потенциалом одновременно, он или она подвергается воздействию напряжения, которое в нормативных актах называется напряжением прикосновения. В этих условиях через тело человека (животного) будет протекать электрический ток, который может привести к смертельному поражению электрическим током, серьезному поражению электрическим током или механическому повреждению.

Если человек (животное), имеющий электрическое соединение с землей, прикоснется к какой-либо части, находящейся под напряжением, он также подвергнется воздействию напряжения прикосновения. Через тело человека (животного) также будет протекать электрический ток, величина которого зависит от напряжения прикосновения и импеданса его тела.

Контакт человека (животного) с токоведущими частями обычно происходит в условиях одиночной или множественной неисправности. Например, когда нарушение изоляции токоведущих частей делает их доступными для прикосновения. Однако наиболее вероятно, что человек прикоснется к открытой проводящей части электрического оборудования класса 0 или класса I, которое оказалось под напряжением из-за неисправности основной изоляции какой-либо части, находящейся под опасным напряжением. Возможен, но менее вероятен контакт человека с токопроводящей оболочкой электрооборудования класса II под напряжением, когда двойная или усиленная изоляция токоведущей части неисправна.

Меры защиты от напряжения прикосновения

С целью снижения напряжения прикосновения в электроустановках зданий выполняют защитное соединение. В этом процессе открытые проводящие части электрооборудования класса I соединяются вместе защитными проводниками, а сторонние проводящие части соединяются защитными проводниками.

В условиях повышенной вероятности поражения электрическим током, при использовании электрооборудования I класса, например в помещениях здания с токопроводящими полами и стенами, характеризующихся повышенной влажностью, температурой и другими неблагоприятными условиями, проводят доклейку. При этом открытые токопроводящие части электрооборудования класса I соединяются с посторонними токопроводящими частями с помощью защитных проводников дополнительного заземления.

Защитное соединение обычно используется в сочетании с другими мерами предосторожности, например. автоматическое отключение электропитания. В этом случае система уравнивания потенциалов сначала создает искусственный токопроводящий путь для протекания тока замыкания на землю. Во-вторых, снижает напряжение прикосновения до срабатывания защитного устройства, отключающего распределительную или конечную электрическую цепь при неисправном электрооборудовании I класса.

Предполагаемое напряжение прикосновения

Предполагаемое напряжение прикосновения — это напряжение между одновременно доступными проводящими частями, когда к этим проводящим частям не прикасается человек или домашний скот.

Предполагаемое напряжение прикосновения – это напряжение между проводящими частями, доступными для одновременного прикосновения, когда к этим частям не прикасается человек или животное. Термин «предполагаемое напряжение прикосновения» описывает максимальное значение напряжения между указанными токопроводящими частями. Если человек (животное) прикоснется к этим токопроводящим частям, величина напряжения прикосновения может уменьшиться по сравнению со значением предполагаемого напряжения прикосновения.

В целях снижения предполагаемого напряжения прикосновения в электроустановках зданий проводят защитное уравнивание потенциалов, а в помещениях здания, характеризующихся повышенной вероятностью поражения электрическим током, например ванных комнатах, также проводят дополнительное уравнивание потенциалов вне.

Напряжение между открытой токопроводящей частью, находящейся под напряжением в результате повреждения основной изоляции опасной токоведущей части, и землей или токопроводящей поверхностью, на которой может находиться человек, также является предполагаемым контактным напряжением. Его значение зависит от типа системного заземления, которому соответствует электроустановка здания.

Расчет предполагаемых напряжений прикосновения

Оценим значения предполагаемых напряжений прикосновения для наиболее распространенной системы распределения электроэнергии, которой является электроустановка здания, подключенная к распределительной сети низкого напряжения, состоящей из понижающего трансформатора. подстанция и воздушная линия или подземный кабель.

При нарушении основной изоляции опасной для жизни части электрооборудования I класса и возникновении короткого замыкания на открытую токопроводящую часть в электроустановке здания, соответствующей типу системы заземления ТТ, ток замыкания на землю течет от токоведущей части к открытой проводящей части.

От открытой проводящей части электрический ток течет через защитный провод, главную клемму заземления, заземляющие проводники и заземляющий электрод к местной земле. Через землю ток замыкания на землю протекает к заземлителю заземляющего устройства нейтрали трансформатора, установленного в ТП 10/0,4 кВ (см.

рисунок 1 статьи «Ток замыкания на землю»).

Рассмотрим упрощенную схему системы ТТ, показанную на рисунке 1. Ток замыкания на землю протекает по замкнутому контуру, образованному сопротивлениями фазного проводника распределительной линии, фазного и защитного проводников электрических цепей электроустановки здания, устройства заземления источника питания и электроустановки здания, а также источника питания.

Рисунок 1. Упрощенная схема замещения системы ТТ

На рисунке 1 представлены:

• Z _{L DL} – полное сопротивление фазного провода распределительной линии от НРУ трансформаторной подстанции до вводных зажимов электромонтаж здания;
• Z _{L EIB} – полное сопротивление фазных проводов распределительных и оконечных электрических цепей от вводных зажимов электроустановки здания до точки замыкания на землю;
• Z _{PE EIB} – полное сопротивление защитных проводников распределительных и оконечных электрических цепей от главного заземляющего устройства заземляющего устройства электроустановки здания до места замыкания на землю;
• Z _{EA PS} – полное сопротивление заземляющего устройства источника питания;
• Z _{EA EIB} – полное сопротивление заземляющего устройства электроустановки здания;
• I _EF – ток замыкания на землю;
• У _{ТП ЕИБ} – предполагаемое напряжение прикосновения в электроустановке здания;
• U _{TP E} – предполагаемое напряжение прикосновения относительно земли;
• 1 – открытые токопроводящие части опасного электрооборудования I класса;
• 2 – земля;
• 3 – главная заземляющая клемма заземляющего устройства электроустановки здания.

Значение расчетного напряжения прикосновения в электроустановке здания У _{ТП ЭИБ} равно падению напряжения на защитных проводниках электрических цепей З _{ПЭ ЭИБ} от точки замыкания на землю 1, расположенной в открытой токопроводящей части опасного электрооборудования I класса, до главного заземляющего зажима 3:

U _{TP EIB}  = Z _{PE EIB}  × I _EF , где I _EF , где I _EF — ток замыкания на землю, А.

Предполагаемое напряжение прикосновения в электроустановке здания будет низким по двум причинам :

• Во-первых, полное сопротивление защитных проводников электроустановки здания обычно меньше 1 Ом.
• Во-вторых, ток замыкания на землю в системе TT обычно меньше нескольких ампер.

Величина расчетного напряжения прикосновения относительно земли У _{ТП Э} равна сумме падений напряжения на защитных проводниках электрических цепей электроустановки здания З

ПЭ ЭИБ и падение напряжения на заземлителе электроустановки здания Z _{ЭА ЭИБ} от основного заземляющего зажима 3 до земли 2:

U _{ТП Э}  = (Z _{ПЭ ЭИБ}  + Z _{ЭА ЭИБ} ) × I _EF .

Так как сумма импедансов фазных проводов распределительной линии, фазных проводов и защитных проводников электрических цепей электроустановки здания существенно меньше суммы импедансов заземления источника питания устройства и электроустановки здания предполагаемое напряжение прикосновения относительно земли можно приблизительно представить следующим образом:

U _{TP E} ≈ z _{EA EIB} × I _EF ≈ U _O × Z _{EA EIB} / (Z _{EA EIB} + Z

EA EIB ), где U IS IS IS IS . номинальное напряжение фазного провода относительно земли, В.

Например, при номинальном напряжении электроустановки здания 230/400 В полное сопротивление заземлителя нейтрали трансформатора трансформаторной подстанции 4 Ом, а полное сопротивление заземляющего устройства электроустановки здания 10 Ом, то значение предполагаемого напряжения прикосновения относительно земли примерно равно:

U _{TP E} ≈ 230 В × 10 Ом / (4+10) Ом ≈ 164 В, где 230 В – номинальное фазное напряжение.

Значение предполагаемого напряжения прикосновения относительно земли зависит от соотношения импедансов заземляющих устройств источника питания и электроустановки здания.

Если сопротивление заземляющего устройства источника питания уменьшается, а полное сопротивление заземляющего устройства электроустановки здания увеличивается, предполагаемое напряжение прикосновения к земле увеличивается.

Согласно МЭК 60364-4-41, в электроустановках зданий, имеющих систему заземления типа ТТ, устройства защитного отключения обычно используются в качестве защитных устройств при автоматическом отключении электропитания. Таким образом, импеданс заземляющего устройства электроустановки здания может превышать 100 Ом.

Если полное сопротивление заземляющего устройства нейтрали трансформатора равно 4 Ом, а полное сопротивление заземляющего устройства электроустановки здания равно 100 Ом, то значение предполагаемого напряжения прикосновения относительно земли составит примерно равно фазному напряжению:

U _{TP E}  ≈ 230 В × 100 Ом / (4+100) Ом ≈ 221 В.

В отличие от системы ТТ, в системе TN-C-S ток замыкания на землю не протекает в основном в земле , а по PEN-проводнику распределительной линии (см. рис. 2 «Ток замыкания на землю»).

То есть преобладающая часть тока замыкания на землю протекает в замкнутом контуре, образованном полными сопротивлениями фазного и PEN-провода распределительной линии, фазных проводов и защитных проводов электрических цепей электроустановки здания и электроснабжения (рис. 2).

Сумма импедансов заземляющих устройств источника питания и электроустановки здания во много раз превышает импеданс PEN-проводника распределительной линии, параллельно которой они подключены. Поэтому небольшая часть тока замыкания на землю протекает через эти два сопротивления.

Фазный провод и PEN-провод распределительной линии от трансформаторной подстанции до электроустановки здания, как правило, имеют одинаковую длину и сечение. Длины и сечения фазных и защитных проводников распределительных и оконечных цепей от вводных зажимов электроустановки здания до места замыкания на землю также, как правило, равны.

Следовательно, полные сопротивления фазного провода и PEN-провода распределительной линии, а также фазных и защитных проводов электроустановки здания равны между собой.

Следовательно, при замыкании на землю падение напряжения на импедансах PEN-проводника распределительной линии и защитных проводников электроустановки здания составит примерно половину фазного напряжения – 115 В.

Рисунок 2. Упрощенная схема замещения системы TN-C-S

На рисунке 2 представлены:

• Z _{L DL} — полное сопротивление фазного провода распределительной линии от НРУ ТП до ввода клеммы электроустановки здания;
• Z _{L EIB} – полное сопротивление фазных проводов распределительных и оконечных электрических цепей от вводных зажимов электроустановки здания до точки замыкания на землю;
• I _EF – ток замыкания на землю;
• Z _{PEN DL} — полное сопротивление PEN-проводника распределительной линии от низковольтного распределительного устройства трансформаторной подстанции до вводных зажимов электроустановки здания;
• Z _{PE EIB} – полное сопротивление защитных проводников распределительных и оконечных электрических цепей от вводных зажимов электроустановки здания до точки замыкания на землю;
• Z _{EA PS} – полное сопротивление заземляющего устройства источника питания;
• Z _{EA EIB} – полное сопротивление заземляющего устройства электроустановки здания;
• У _{ТП ЕИБ} – предполагаемое напряжение прикосновения в электроустановке здания;
• U _{TP E} – предполагаемое напряжение прикосновения относительно земли;
• 1 – открытые токопроводящие части опасного электрооборудования I класса;
• 2 – земля;
• 3 — вводная клемма электроустановки здания, на которой PEN-проводник распределительной линии разделен на защитные и нулевые жилы электроустановки здания фазного провода и PEN-проводника распределительной линии, а также в качестве фазных и защитных проводов электроустановки здания.

Величина расчетного напряжения прикосновения в электроустановке здания, соответствующей системе заземления типа TN-C-S, равна падению напряжения на защитных проводниках распределительных и оконечных электрических цепей от точки замыкания на землю 1, расположенной в открытой токопроводящей части неисправного электрооборудования I класса, к вводному зажиму 3, у которого PEN-проводник распределительной линии разделен на защитный и нулевой проводники электроустановки здания:

U _{TP EIB}  = Z _{PE EIB}  × I _EF .

Значение расчетного контактного напряжения электроустановки здания зависит от соотношения импедансов PEN-проводника распределительной линии и защитных проводников электрических цепей электроустановки здания. При равенстве этих сопротивлений величина предполагаемого напряжения прикосновения электроустановки здания составляет примерно одну четвертую часть фазного напряжения:

У _{ТП ЭИБ}   ≈ У _o × 0,5 × 0,5 ≈ 230 × 0,25 ≈ 57,6 В.

Если полное сопротивление PEN-проводника распределительной линии составляет половину полного сопротивления защитных проводников установки здания значение предполагаемого напряжения прикосновения электроустановки здания будет примерно равно двум шестым фазного напряжения: ≈ 230 × 2/6 ≈ 76,7 В.

В пределе может достигать половины фазного напряжения – 115 В, если полное сопротивление PEN-проводника распределительной линии равно нулю, например, при подключении электроустановки здания непосредственно к трансформаторной подстанции, встроенной в здание:

U _{ТП EIB}  ≈ U _o  × 1/2 × 1 ≈ 230 × 1/2 ≈ 115 В.

Расчетное напряжение прикосновения относительно земли равно сумме падений напряжения на защитных проводников электрических цепей электроустановки здания и падением напряжения на заземляющем устройстве электроустановки здания от главного заземлителя до земли 2. Последнее зависит от падения напряжения на PEN-проводнике распределительной линии и соотношение импедансов заземляющих устройств источника питания и электроустановки здания. Предполагаемое напряжение прикосновения относительно земли можно рассчитать следующим образом:

U _{TP E}  = (Z _{PEN DL}  × Z _{EA EIB}  / (Z _{EA PS}  + Z _{EA EIB} ) + Z _{PE EIB 9.08 9 9 08 EF 9002}

С одной стороны, значение предполагаемого напряжения прикосновения относительно земли зависит от отношения импедансов PEN-проводника линии электроснабжения к защитным проводникам строительной установки.

С другой стороны, это зависит от соотношения импедансов заземляющих устройств системы электроснабжения и строительной установки. При равных сопротивлениях PEN-проводника и защитных проводников электроустановки здания, с одной стороны, и сопротивлениях заземляющих устройств электроснабжения и электроустановки здания, с другой стороны, предполагаемая напряжение прикосновения относительно земли составляет примерно три восьмых фазного напряжения:

U _{TP E}  ≈ U _o  × 1/2 × (1/2 ×1/2 +1/2) ≈ 230 × 3/8 ≈ 86,3 В.

Если полное сопротивление PEN проводник распределительной линии составляет половину импеданса защитных проводников электроустановки здания, а импеданс заземляющего устройства источника питания также составляет половину импеданса заземляющего устройства электроустановки здания, предполагаемое напряжение прикосновения относительно земли будет выше:

U _{TP E}  ≈ U _o  × 1/2 × (1/3 × 2/3 + 2/3) ≈ 230 × 8/18 ≈ 102,2 В.

Максимальное значение перспективного напряжение прикосновения относительно земли составляет половину фазного напряжения – 115 В, если электроустановка здания подключена непосредственно к встроенной в здание трансформаторной подстанции. В этом случае предполагаемое напряжение прикосновения относительно земли равно предполагаемому напряжению прикосновения в электроустановке здания.

Такое же значение ожидаемого напряжения прикосновения относительно земли будет иметь место, когда замыкание на землю произошло в источнике электроустановки здания. В этом случае предполагаемое напряжение прикосновения электроустановки здания равно нулю. Предполагаемое напряжение прикосновения относительно земли также может достигать половины фазного напряжения, если электроустановка здания не имеет заземления.

Обычное ограничение напряжения прикосновения

Предел условного напряжения прикосновения — значение максимального предполагаемого напряжения прикосновения, которое допускается поддерживать неограниченное время при заданных условиях внешних воздействий.

Термин «условный предел напряжения прикосновения» официально определен в стандарте IEC 61557-1-2019 как:

максимальное значение напряжения прикосновения, которое допускается поддерживать неограниченное время в заданных условиях внешних воздействий и обычно равно 50 В переменного тока, среднеквадратичного значения или 120 В постоянного тока без пульсаций.

IEC 61557-1-2019

Согласно IEC 61557-1-2019 рассматриваемый термин имеет следующий короткий символ: U _L .

Условный предел напряжения прикосновения устанавливает значение максимального предполагаемого напряжения прикосновения, которое может возникнуть в электроустановке здания в течение неограниченного периода времени. Это напряжение обычно не должно превышать верхний предел сверхнизкого напряжения 50 В переменного тока и 120 В постоянного тока. Однако, если электрооборудование используется в среде с повышенным риском поражения электрическим током, указанные максимальные значения предполагаемых напряжений прикосновения, как правило, снижаются для снижения вероятности поражения электрическим током.

Каталожные номера

1. МЭК 60050-195-2021
2. МЭК 61557-1-2019

Телеграм-канал @asutpp_com

Потенциальное напряжение шага и прикосновения

Осведомленность о шаговом потенциале и рисках прикосновения, вызванных повышением потенциала земли. Это жизненно важно для всех, кто работает с высоковольтной передачей электроэнергии. Также распределительные системы выше 1 кВ.

Повышение потенциала Земли

Повышение потенциала Земли (EPR) вызвано дисбалансом электрических зарядов между землей и электрической системой, может произойти на:

• электрические подстанции,
• силовые установки,
• или высоковольтные линии электропередачи.

Таким образом, ток короткого замыкания протекает через конструкцию установки и оборудование к электроду заземления.

Этот дисбаланс может быть вызван различными факторами, в том числе:

• Высокое сопротивление в системе заземления, которое может быть вызвано плохой почвой или коррозией в системе заземления
• Протекание сильного тока через систему, которое может произойти во время неисправности или в условиях большой нагрузки
• Большое количество электрических соединений с землей, например, в густонаселенном районе с высокой концентрацией электрооборудования
• Отсутствие надлежащего соединения и заземления между различными электрическими системами, что может вызвать разность потенциалов между ними.

Поскольку удельное сопротивление почвы не равно нулю. Следовательно, любой ток, подаваемый в землю на заземляющем электроде, вызывает повышение потенциала земли. Это повышение потенциала земли ЭПР относится к бесконечно удаленной контрольной точке. Результирующее повышение потенциала земли EPR может привести к возникновению опасного напряжения на расстоянии многих сотен метров от фактического места повреждения. Однако многие факторы определяют уровень опасности. Включая доступный ток короткого замыкания. Кроме того, тип почвы, влажность почвы, температура, подстилающие слои горных пород. И время очистки, чтобы прервать неисправность.

ЭПР также может быть вызвано такими природными явлениями, как удар молнии и гроза. Эти события могут генерировать значительный электрический ток и напряжение, которые могут привести к повреждению электрооборудования и представлять угрозу безопасности для людей.

Повышение потенциала Земли является вопросом безопасности при координации энергетических и телекоммуникационных услуг. Итак, событие РЭП на сайте. Например, распределительная подстанция. Может подвергать персонал, пользователей или конструкции воздействию опасного напряжения. Эти опасности называются рисками шага и касания.

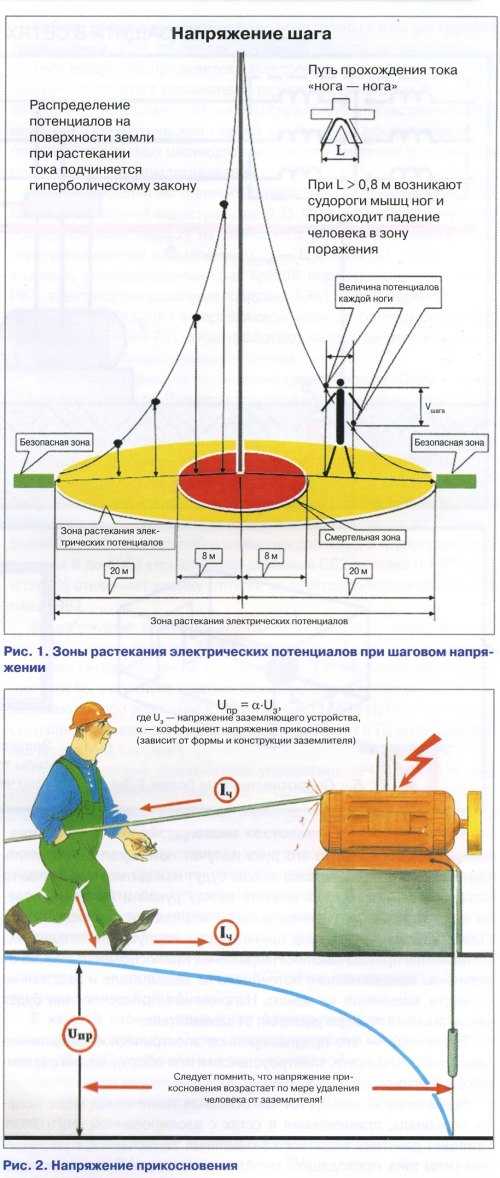

Шаговый потенциал Определение

Шаговый потенциал — это напряжение между ногами человека, стоящего рядом с заземленным объектом, находящимся под напряжением. И это равно разнице в напряжении, заданной кривой распределения напряжения. Между двумя точками на разном расстоянии от электрода. Человек может получить травму во время неисправности только в том случае, если он находится рядом с подключенным объектом.

Величина ступенчатого потенциала зависит от тока, протекающего через землю, и электрического сопротивления почвы. Сухие песчаные почвы имеют более низкое сопротивление, что может привести к более высокому ступенчатому потенциалу, в то время как влажные глинистые почвы имеют более высокое сопротивление и более низкий ступенчатый потенциал.

Определение потенциала прикосновения

Потенциал прикосновения определяется как разница между максимальным повышением потенциала Земли (EPR). И минимальный поверхностный потенциал в радиусе 1 м от заземленного растения. Кроме того, бывают случаи, когда потенциал прикосновения может быть почти равен полному напряжению на заземленном объекте. Если этот объект заземлен в точке, удаленной от места, где человек соприкасается с ним. Например, кран заземлен на нейтраль системы. А то, что контакт с линией под напряжением разоблачит любого человека, связанного с краном. Наряду с этим, его неизолированная линия нагрузки имеет потенциал прикосновения, почти равный полному напряжению короткого замыкания.

Потенциал прикосновения может быть опасен для людей и животных, поскольку он создает электрическое поле, которое может вызвать поражение электрическим током или травму. Опять же, величина потенциала прикосновения зависит от тока, протекающего через землю, и электрического сопротивления почвы. Сухие песчаные почвы имеют более низкое сопротивление, что может привести к более высокому потенциалу прикосновения, в то время как влажные глинистые почвы имеют более высокое сопротивление и более низкий потенциал прикосновения.

Чарльз Далзил

Человеком, который стал пионером в изучении того, как человеческое тело реагирует на поражение электрическим током, был Чарльз Далзил, изображенный ниже. Он проводил эксперименты, изучая реакцию своего тела на поражение электрическим током; предположительно, желающих было не так много!!! К счастью, он выжил (86 лет в молодости), и результаты его экспериментов легли в основу IEC 60479-1 , Воздействие тока на людей и домашний скот.

Чарльз Далзел Пионер касания и ступенчатого напряжения

Что смог определить Далзил, так это то, что реакция на стрессовое напряжение является вероятностной, а это означает, что, приняв данный порог за допустимый, не все в данной общей популяции выживут! Это понимание связано с тем, что каждый человек индивидуален, имеет разную толерантность к стрессовому напряжению, предшествующему фибрилляции сердца. Например, пожилой человек с сердечным заболеванием или очень маленький ребенок, вероятно, будут более «в группе риска», чем, скажем, физически здоровый взрослый.

По сей день между регионами ЕС и властями остаются некоторые разногласия относительно того, где должны располагаться пороговые напряжения прикосновения и шага. Однако с недавними поправками к стандартам IEC оставшаяся область неоднозначности в основном связана с выбором подходящего времени устранения неисправности.

Потенциальная опасность прикосновения и прикосновения

На основании последних поправок к BS EN 50522 и IEEE Std.81 безопасность напряжения прикосновения и шага стала основным критерием для безопасного проектирования заземления. Раньше безопасность обеспечивал заземляющий мат сопротивлением 1 Ом, но это уже не так. Текущая мудрость и лучшие практики, принятые органами IEEE и IEC. Согласитесь, что природная опасность, создаваемая Потенциалом Восстания Земли, заключается в том, может ли человеческое сердце (или данное животное) выдержать (выжить) поток тока, возникающий в результате разницы потенциалов при прикосновении к оборудованию или стоянии рядом, например. шаг и напряжение прикосновения или потенциал.

Потенциал шага и потенциал прикосновения. Риск для сердца. Иллюстрация

Вы можете видеть на изображении выше. То, что сердце находится дальше от токов тела в случае ступенчатого потенциала. Принимая во внимание, что в сценарии «Потенциал прикосновения» электроны текут почти непосредственно через само сердце и вокруг него. Игнорирование сопротивления обуви. Это основная причина, по которой допустимые пороги напряжения для ступенчатого потенциала могут быть намного выше. Чем для Touch Potential.

Снижение риска возникновения шагового и сенсорного потенциала

После того, как Исследование Потенциала Восстания Земли выявило риски. Кроме того, есть много необходимых существенных мер, доступных для специалиста-консультанта по электрическому заземлению. Потенциал прикосновения и шага можно уменьшить, обеспечив надлежащее заземление и соединение электрических систем, что может помочь выровнять потенциал между различными точками на земле. Однако сложность заключается в знании того, как применять, комбинировать и настраивать их в надежное решение для электрического заземления. Это контролирует и поддерживает поверхностное напряжение. Причем, таким образом, чтобы не превысить допустимые пороги сердца. И в рамках практических финансовых ограничений бюджета.

Некоторые способы снижения риска прикосновения и шага включают:

• Обеспечение надлежащего заземления и соединения электрических систем: это помогает выровнять потенциал между различными точками на земле, снижая риск поражения электрическим током.
• Использование систем заземления с низким сопротивлением: Состояние почвы может играть важную роль в величине шагового потенциала и потенциала прикосновения, поэтому использование систем заземления с низким сопротивлением в почвах с высоким сопротивлением может помочь уменьшить разность потенциалов между различными точками на земле.
• Осуществление защитных мер: например, установка изолированных барьеров вокруг электрооборудования или использование изолирующих матов для защиты рабочих от поражения электрическим током.
• Увеличение безопасного расстояния: Увеличение расстояния между людьми и электрическим оборудованием может снизить риск поражения электрическим током за счет снижения напряженности электрического поля.
• Надлежащее техническое обслуживание и осмотр оборудования: Регулярный осмотр и техническое обслуживание электрооборудования и систем заземления может помочь выявить и устранить любые дефекты, которые могут способствовать возникновению шагового и сенсорного потенциалов.
• Надлежащее обучение персонала: Обучение и обучение работников опасностям шагового и сенсорного потенциалов может помочь повысить осведомленность и снизить риск травм.

Некоторое оборудование, которое необходимо включить в конструкцию, включает:

1. Разделительные проводники
2. Проводящие сетки
3. Вертикальные электроды
4. Горизонтальные электроды
5. Электроды с глубоким отверстием
6. Противовесные электроды
7. Заземленные самолеты
8. Стержневые группы
9. Надлежащее склеивание
10. Средства для кондиционирования почвы*
11. Поверхностные слои с высоким сопротивлением, такие как щебень, камень, резина, асфальт и т. д.*

* В большинстве случаев верхние поверхностные слои удельного сопротивления следует рассматривать скорее как вторичный метод смягчения последствий. Например. стратегия заземления должна заключаться в обеспечении безопасной конструкции основания. Где это возможно. Кроме того, без средств для смягчения поверхностного слоя или кондиционирования почвы.

В результате другие меры по смягчению последствий, не связанные с оборудованием, могут включать подход к управлению рисками. Когда рисками «управляют» посредством применения процессов и/или процедур во избежание травм.

Взаимодействуйте с нами…

• Услуги по проектированию заземления и проектированию молниезащиты. Если системы высокого напряжения и молнии вызывают у вас беспокойство, почему бы не узнать, как мы можем помочь с помощью быстрого «живого чата» ниже для начала.
• XGSLab — полный программный инструмент для моделирования систем электропитания, заземления, заземления и молний. Свяжитесь с нами, чтобы запросить бесплатную демонстрацию.
• Получите сертификат. Начните свой путь, чтобы получить сертификат в области заземления и проектирования Power Systems.
• Электронное обучение — Введение в заземление, получите бесплатную пробную версию здесь.
• Быстро получайте ответы в разделе технического блога с возможностью поиска.

Рубрика: Электрическое заземление С тегами: Чарльз Далзил, повышение потенциала земли, EPR, GPR, повышение потенциала земли, ROEP, ступенчатый потенциал, ступенчатое напряжение, потенциал прикосновения, напряжение прикосновения

Обучение электрическому заземлению — бесплатная пробная версия

Вы хотите узнать больше о проектировании систем электрического заземления?

Последние сообщения:

Вы занимаетесь проектированием, установкой или обслуживанием систем заземления? Хотите обеспечить безопасность и надежность электроустановок? Тогда этот блог для вас! В этой статье мы рассмотрим последние обновления и изменения стандарта BS EN 50522:2022. Выделяя изменения, внесенные в стандарт […]

Если вы инженер-электрик, то знаете, как важно иметь надежную систему заземления для ваших электроустановок. Правильная конструкция заземления защищает от поражения электрическим током, обеспечивает электробезопасность и продлевает срок службы вашего оборудования. Но что происходит, когда вы сталкиваетесь со сложной задачей заземления, которая выходит за рамки вашего опыта? Вот где «как сделать» […]

Мы рассмотрим удельное сопротивление грунта и дадим практические советы о том, что такое удельное сопротивление грунта, почему мы его измеряем, а также об этих распространенных ошибках при измерении удельного сопротивления грунта:

Методы определения удельного сопротивления грунта популярный пост. Первоначально опубликовано в 2013 году и теперь обновлено. Зонд Веннера — это геотехнический метод исследования, используемый для определения удельного электрического сопротивления грунта. Измерение удельного сопротивления грунта может проводиться различными методами.
