Наведенное напряжение что это такое: причины возникновения и меры защиты

причины возникновения и меры защиты

Ремонтные бригады довольно часто сталкиваются с проблемой наличия напряжения в разорванной цепи. Такое явление случается на воздушных линиях, нередко в бытовой электросети. Это так называемое наведенное напряжение, появляющееся на отключенных проводах вследствие воздействия электромагнитного поля, от работающих рядом электролиний.

Для лучшего понимания эффективности защитных мер при ремонте воздушных линий электропередач (ВЛ) рассмотрим более подробно физическую сущность наводки. Это поможет лучше понять механизмы защиты от поражения током, образовавшимся на отключенных проводах.

Определение наведенного напряжения

Официальная терминология наведённым напряжением называет потенциал, опасный для жизни, возникающий в результате электромагнитных воздействий параллельной воздушной линии или электричества циркулирующего в контактных сетях. Этот потенциал является паразитным, порождённым влиянием функционирующей параллельной линией электрической сети и прямо не относится к транспортируемому току. Отсюда и название – наведённое напряжение.

В чем опасность явления?

Наличие в проводах потенциала, наведённого переменным током или статическим электричеством часто невозможно предсказать. В этом кроется главная опасность наводки. На наведённое напряжение не реагируют штатные защитные приборы. На электромеханика, попавшего под действие наводки, будет действовать ток, пока он самостоятельно, либо с помощью напарника не высвободит руку или другую часть тела, соприкоснувшуюся с оголенным проводом.

Если в результате короткого замыкания на ВЛ произойдёт срабатывание защиты, отключающее рабочее напряжение, провода могут оказаться под наведённым током. Опасность также возникает при появлении грозовых разрядов, в т. ч. и междуоблачных.

Обратите внимание: штатная защита не реагирует на напряжения срабатывания, возникшие в результате наводки. Поэтому при отключенной ВЛ – следует применять особые схемы заземления, позволяющие создавать точки нулевого потенциала в конкретной зоне, при обслуживании линий.

Опасность обусловлена поведением наведённого тока. Дело в том, что источником тока является наводка от соседних ВЛ, распространяющаяся по всей длине провода не одинаково. Поэтому поведение таких токов отличается от привычного для нас рабочего электричества.

Наличие штатного линейного заземления не гарантируют безопасности, а наоборот, сопутствует появлению электрического тока в отсоединённых проводах. Как видно на рисунке 1, максимальный ток находится в точках заземления, то есть на заземляющих ножах.

Рис. 1. Значение напряжений между заземляющими ножами

В некоторых случаях целесообразно отключить заземления ВЛ, а для защиты использовать переносные заземления, которые устанавливают с каждой стороны от места повреждения, как можно ближе к точке проведения работ.

Причины возникновения

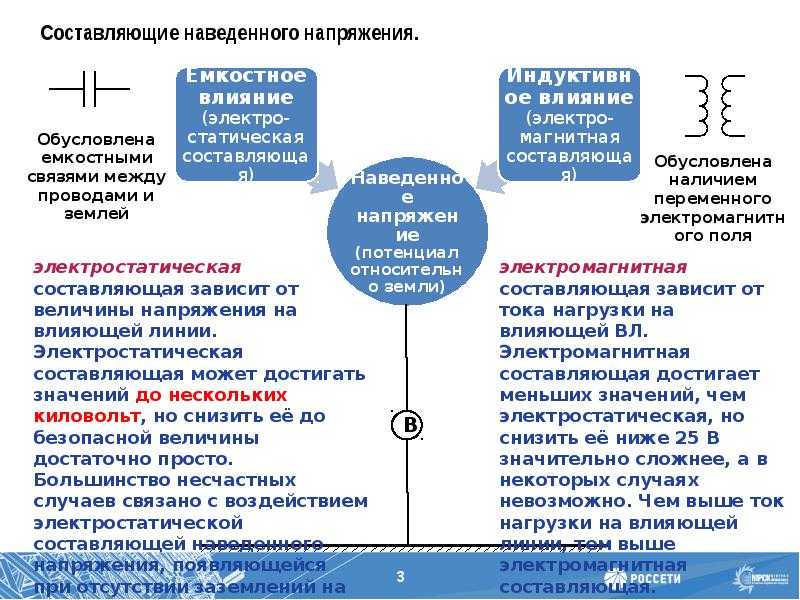

Для начала рассмотрим физическую картину возникновение наводки, а потом выясним причины явления в различных ситуациях:

• на воздушной линии;
• электроустановках;
• в квартире;
• электропроводке.

Если расположить параллельно два длинных проводника и по одному из них пропустить переменный ток, то на втором возникнет напряжение. Причём проявится электромагнитное влияние и действие электростатической составляющей. Величины электрических потенциалов на неподключённом проводнике зависят от длины, расстояния между проводами, а также от тока нагрузки. Подобные явления происходят и в реально действующих линиях энергоснабжения.

На воздушной линии (ВЛ)

Ток, который создаёт электростатическая составляющая, имеет одинаковый потенциал по всему проводнику: U_э = k×U_в, где

U_э – наведённое электростатическое напряжение, k является коэффициентом ёмкостной связи, а U_в – рабочее влияющее напряжение. Очевидно, что наведённое напряжение зависит от разницы потенциалов на проводах параллельно расположенной влияющей линии.

Заметим, что электростатическое напряжение является результатом не только действия расположенных поблизости электромагнитных полей фазных проводов. Любое статическое электричество вызывает такой же эффект. Например, в северных широтах статическую наводку может вызвать полярное сияние, а также, упомянутые выше грозовые разряды (показано на рисунке ниже).

Рис. 2. Статическое напряжение от полярного сияния

Для устранения электростатического потенциала достаточно заземлить провод в любом месте.

Компонент напряжения электромагнитной составляющей, сильно отличается от статического. Потенциал возникает вследствие действия электромагнитных полей, образованных токами проводов фазы. На рисунке 3 показана схема образования наведённого напряжения.

Электромагнитная составляющая наведённого напряжения

Важные особенности электромагнитной составляющей:

• её величина пропорциональна рабочем току ВЛ;
• зависит от расстояния до влияющей воздушной линии;
• на наведённый потенциал влияет протяжённость взаимодействующих проводов;
• выраженная зависимость от схемы переносного заземления ВЛ и от сопротивления заземления.

Наведённая ЭДС в этом случае вычисляется по формуле:

E = M × L× I,

Здесь M – коэффициент индуктивной связи, L – протяжённость параллельного участка,

I – сила тока влияющей линии.

Как видно из формулы, величина напряжения провода фазы не влияет на ЭДС.

В конкретной точке x наведённое напряжение можно вычислить по формуле:

U = – (E*x)/L+ E/2 , где E – ЭДС, L – длина параллельного следования, x – расстояние от точки вычисления напряжения до начала линии.

Очевидно, что напряжение в точке отсечения (где x  = 0) принимает значение: U = + E/2 , в середине линии (x равняется условной единице) U = 0, а в конечной точке U = – E/2. Понятно, что напряжение уже не является константой на всём участке проводов линии. Оно линейно изменяется между заземлениями, образуя нулевой потенциал в определённой точке. Если заземление одно, тогда положение нулевой точки находится в месте входа заземляющего ножа.

На схемах, приведённых ниже (рисунок 4), видно как распределяется наведённое напряжение. Обратите внимание, как перемещается точка нулевого потенциала и как она зависит от выбранного способа заземления.

Рис. 4. Схемы распределения наводимого напряжения в зависимости от расположения точек заземления

Из схематических изображений видно, как работа обслуживающего персонала одновременно в нескольких местах отключённой ВЛ может представлять опасность. Ввиду несимметрии токов наведённое напряжение может распределиться таким образом, что нулевые потенциалы сдвинутся за пределы рабочего пространства людей. Вследствие этого ремонтники могут оказаться под опасным воздействием наведённого напряжения.

В электроустановках

Ввиду того, что стационарные электроустановки неразрывно связаны с ВЛ, существует вероятность попадания наведённого напряжения на токоведущие части оборудования. Чаще всего это случается при обрыве нуля.

Особенность электроустановок в том, что там используются изолированные кабели, в которых плотно уложены провода. Хотя длина такой проводки обычно незначительна, однако, наводка в кабеле может иметь существенный потенциал (из-за плотного размещения проводов). Поэтому при работе с электроустановками необходимо обеспечивать защитные меры по снятию опасного наведённого напряжения, использовать средства индивидуальной защиты, отвечающие классу напряжения. Необходимо придерживаться ПУЭ, выставлять ограждения для соблюдения безопасных расстояний к токоведущим частям электроприборов.

В квартире

Наводка в обычной бытовой сети наблюдается при обрыве нулевого провода на входе или на участке воздушной линии. Если поискать индикатором фазу в розетке – он покажет напряжение на каждом из выходов. В действительности же, рабочее напряжение существует на проводе фазы, а на нулевом – наблюдается ток наводки. При устранении неисправности всё становится на свои места.

Поскольку поиск и ликвидация неисправности в квартире проводится при отключенных предохранителях, то тем самым обеспечивается необходимая защита.

В электропроводке

Электропроводка в доме монтируется с использованием двух-, а иногда трёхжильных проводов. Обычно кабели укладываются в короба, откуда выходят разветвления. Если выключатель разъединяет нулевой провод, то при такой укладке в нём неизбежно появится наводка. Возникает напряжение безопасной величины, однако его достаточно для зажигания диодного освещения (выключенные диодные лампы тускло светятся). Проблема решается просто – необходимо на выключателе поменять местами провода фазы и нуля.

Известны случаи, когда для заземления розетки использовался провод трёхжильного кабеля. На этом проводнике всегда присутствует довольно ощутимое наведённое напряжение. Поэтому для заземления используйте отдельный одножильный кабель большого сечения и прокладывайте его как можно далее от проводки с номинальными напряжениями.

Меры защиты

Учитывая то, что наведённые токи могут достигать предельно опасных значений, особенно на участках ВЛ или в электроустановках, при их обслуживании следует применять меры защиты [ 2 ]:

• использовать сигнализаторы напряжения;
• обеспечивать безопасный уровень напряжения на участках, где предстоит работа;
• использовать защитную одежду, диэлектрические коврики и т.п.;
• пользоваться указателями напряжения, универсальными электроизолирующими штангами для оценки значений токов наводки.
• применять приспособления для снятия напряжений.

Перед проведением работ на линиях с наводкой устанавливайте переносные заземления с двух сторон повреждённого участка ВЛ на небольшом расстоянии. Заземляйте провода с поверхности земли, используя изоляционные штанги. Выдерживайте расстояния срабатывания защиты заземлений.

На рисунке 5 показано как влияет расстояние от заземления на снижение наведённого напряжения.

Рис. 5. Снижение наведённого напряжения

Измерение напряжения проводите в изолирующих перчатках и ботах, а измерительные приборы располагайте на ковриках или подставках.

Используйте только те измерительные устройства, которые предназначены для указанных целей и рассчитаны на измерение в соответствующих пределах. Помните, что штатные защитные приспособления для наведённого тока не предназначены. Нельзя проводить измерения в условиях тумана, осадков, а также при сильном ветре.

Всегда проверяйте наличие фазного тока на всех проводах. Если с помощью прибора УПСФ-10 вы определили линейное рабочее напряжение, то использовать переносное заземление запрещается.

В целях безопасности всегда считайте нулевой кабель таким, что находится под напряжением.

Видео в тему

Наведенное напряжение, что это такое, как защитится

Наведенное напряжение — невидимый враг, который в электрических сетях с высоким U может привести к сильным ожогам, нарушению работы внутренних органов и даже смерти.

В бытовой сети такие риски отсутствуют из-за низкого потенциала, но игнорировать опасность все равно не стоит.

Ниже рассмотрим, что такое наведенное напряжение, и как от него защититься. Укажем причины появления такого фактора на ВЛ (высоковольтной линии), в проводке, квартире и электрических установках.

Знание этих особенностей позволит защититься от негативных воздействий и лучше понимать природу электрического тока в целом.

СОДЕРЖАНИЕ:

Что это такое?

Под термином «наведенное напряжение» скрывается потенциал, который возникает в зоне электромагнитного влияния действующих электроустановок или проводников электротока.

Такая наводка может возникать в зоне высоковольтных линий, электрических установок высокого U и даже бытовой сети. Явление наведенного напряжения состоит из 2-х составляющих, которые рассмотрим подробнее.

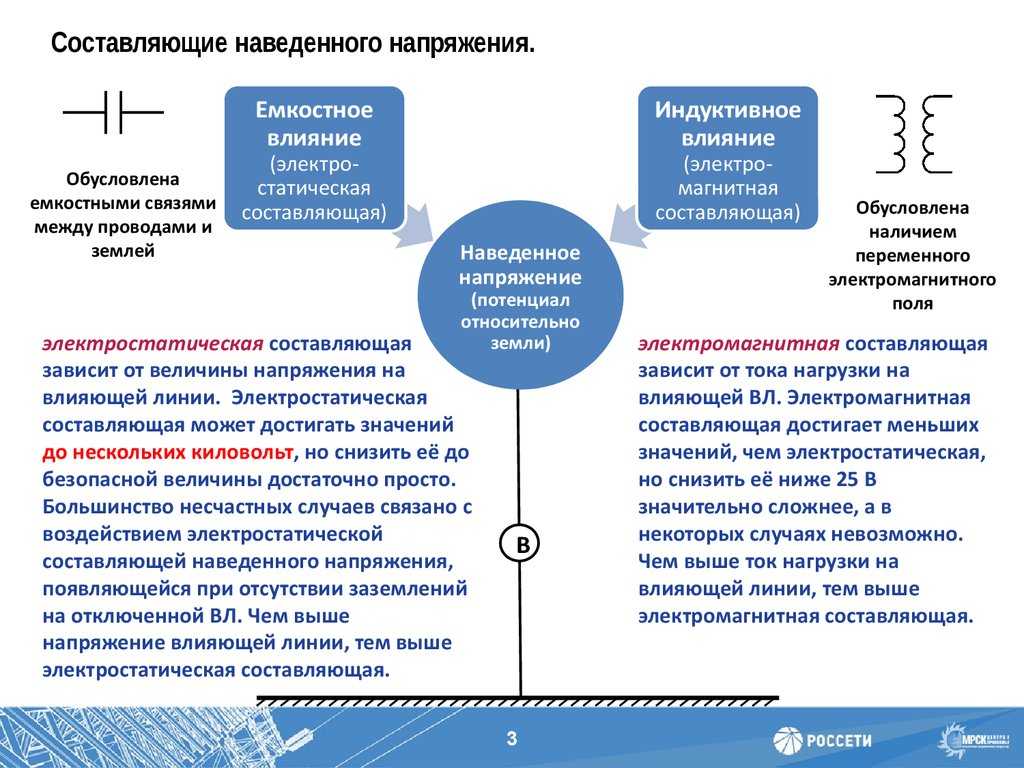

Электростатика

Создание потенциала объясняется распространением электрического поля от источника электричества, находящегося в непосредственной близости.

Наибольшее воздействие характерно для двух проводов, которые расположены рядом и находятся параллельно друг относительно друга. При этом один находится под U, а второй нет.

Величина наведенного напряжения зависит от следующих аспектов:

1. Размер разности потенциалов.
2. Расстояние от источника питания с напряжением до другого элемента.

Для лучшего понимания систему можно сравнить с одним или несколькими конденсаторами. Формально наводка формируется по всей длине проводника.

Во избежание накопления заряда необходимо заземлить отключенный проводник. В таком случае наведенное напряжение пойдет в землю, а работа будет безопасна для человека.

Для расчета статического напряжения необходимо перемножить два элемента:

1. Коэффициент емкостного воздействия. Его размер можно получить в справочнике, а сам параметр зависит от расстояния до источника U и типа проводника.
2. Рабочее напряжение.

Чем больше U и чем ближе находится проводник, тем выше наведенный параметр.

Для расчета максимального наведенного напряжения применяется формула:

Электромагнитная составляющая

Существует еще один тип наводки — ЭМ наведенное напряжение. Его суть состоит в распространении магнитного поля на определенной территории во все стороны от проводника.

Чем сильнее ЭМ поле, тем выше наведенное U в отключенном проводнике.

Наведенная ЭДС в отключенной линии электропередача будет равна:

При заземлении проводника в месте соединения с землей потенциал будет равен нулю, но по мере удаления от этого места он увеличится. Это означает, что максимальный параметр разницы потенциалов будет на наиболее удаленных концах линии (ВЛ или КЛ).

Напряжение в точке х относительно земли будет равно:

В чем опасность?

Наведенное напряжение имеет не меньшую опасность, чем обычный потенциал. Если при КЗ проводника работает релейная защита и отсекает аварийный участок, в случае с наведенным U все сложнее. Здесь защитные устройства не сработают, поэтому человек может оказаться под длительным воздействием негативных факторов.

При КЗ на рабочей линии, которая находится возле отключенного участка, на обесточенной ВЛ наведенное напряжение увеличивается в несколько раз. В результате ремонтный персонал оказывается под действием наведенного U, что может привести к ожогам и даже остановке сердца. Величина параметра может достигать 10-20 тысяч Вольт.

В ПУЭ прописано, что U выше 25 В уже опасно для здоровья человека. Вот почему важно внимательно подходить к этому обстоятельству и принимать меры, обеспечивающие дополнительную защиту. Как защититься от проводки, будет рассмотрено ниже в статье.

Читайте также:

Причины появления

При рассмотрении вопроса, связанного с наводкой, важно понимать причины его появления. Для лучшего понимания рассмотрим несколько ситуаций — для квартиры, электрической проводки, электроустановок и ВЛ.

В квартире

Наводка в обычной сети 220 В появляется при обрыве 0-го проводника на ВЛ или до входа в квартиру (дом). Если проверить напряжение с помощью индикатора, лампочка будет светиться в любом из отверстий.

На самом деле, U присутствует только на одном из проводов (фазном), а второй принимает наведенный потенциал. Появляется такое явление, как две фазы в розетке.

После восстановления линии или возврата нуля ситуация нормализуется.

При выполнении ремонтных работ в квартире необходимо отключить входной автомат или достать предохранители, чтобы исключить попадание под напряжение.

В электропроводке

Одним из признаков наведенного напряжения является свечение экономки при отключенном свете. При этом напряжение может достигать 40-60 В.

Такая ситуация возникает при параллельной прокладке линий, питающих розетки и осветительные устройства в квартире.

Для устранения проблемы необходимо пересмотреть маршруты проводки и убедиться в правильности выполнения заземления или зануления.

Но существует еще одна причина. При создании проводки используются 2-х или 3-х жильные провода. Как правило, кабельная продукция укладывается в короба, откуда проводники направляются к своим потребителям.

Если выключатель разделяет не фазный, а нулевой провод, появляется наведенное U. Оно имеет небольшую величину, как отмечалось выше, но ее достаточно для зажигания диодного освещения.

Для решения проблемы необходимо поменять фазу и ноль местами. Сделать это не всегда удается, ведь один из проводов с коробки идет напрямую к источнику света и не проходит через выключатель.

В электроустановках

Выключатели, силовые трансформаторы, трансформаторы тока и напряжения, а также другие электроустановки неизбежно связаны с линией электропередач. Вот почему они часто попадают под наведенное напряжение и чаще всего это происходит при обрыве 0-го проводника.

Во многих электроустановках применяются изолированные кабели, внутри которых находятся плотно уложенные проводники.

Несмотря на небольшую длину участков, может появляться сильная наводка с большими рисками для персонала. Вот почему при выполнении таких работ важно принимать защитные меры, использовать СИЗ и следовать требованиям ПУЭ.

На линии электропередач

Выше мы отмечали, что электростатическая составляющая наводки имеет идентичный потенциал по всей длине проводника. Для расчета нужного значения коэффициент емкостной связи умножается на рабочее влияющее напряжение.

Для обеспечения защиты работников достаточно одного заземления в любой точке.

Отметим, что статическое U может возникнуть не только при наличии рядом ЭМ полей, но и других факторов — молнии или полярного сияния.

Читайте также:

Что такое штепсельная розетка, устройство, виды, монтаж своими руками, высота установки, маркировка и степени защиты

В случае с электромагнитной составляющей, ситуация обстоит по-иному. Этот параметр зависит от расстояния до ВЛ под напряжением, величины рабочего тока, длины линии и сопротивления заземления.

Для расчета наведенного U необходимо перемножить три элемента:

• коэффициент индуктивной связи;
• длина участка параллельно расположенной линии;
• сила тока ВЛ под напряжением.

В отличие от электростатической составляющей, заземления в одной точке недостаточно. Это связано с тем, что потенциал в заземленной точке будет нулевым, но при удалении от этого участка он увеличивается. Чем дальше провод от места заземления, тем выше наводка.

Вот почему при одновременной работе в разных местах персонал может оказаться под действием опасного U. Чтобы избежать проблем, необходимо установить заземление непосредственно в месте работы.

Как защититься, меры безопасности

Из сказанного видно, что наведенное напряжение несет большие риски, что требует ответственности реализации мероприятий по защите людей от попадания в опасную зону.

Организационные меры безопасности:

1. Работники, выполняющие работы в области наводки, должны иметь 3-ю группу по электробезопасности, а руководитель работ — 4-ю.
2. Наличие опыта работ по ремонту и обслуживанию силовых линий, а также элементов молниезащиты.
3. Организация параметра безопасности возле рабочего места, выполнение мероприятий, указанных в заявке и наряде-допуске.
4. Нулевой провод в измеряемой группе считается таковым, что находится под U.
5. Начало и завершение работ оформляется в письменном виде. Как правило, заполняется журнал допуска с подписью работников, заполняется наряд-допуск.

Измерения и работы нельзя проводить в условиях сильного тумана или ветра, осадков или плохой видимости. Если в процессе измерений работник выявляет поврежденный элемент ВЛ или КЛ, работы останавливаются до устранения неполадки.

При работе на линиях с наводкой необходимо учесть следующие нюансы:

1. Заземление должно находиться в зоне видимости рабочего места.
2. При наличии только статического напряжения достаточно одного заземления, но для надежности лучше установить заземлитель в двух местах. Если одно из устройств выйдет из строя, второе подстрахует.
3. В случае с электромагнитной проводкой принимаются более серьезные меры безопасности. В этом случае заземление ставится непосредственно на рабочем месте. В этом случае наведенный потенциал в месте выполнения работ будет равен нулю.

Заземление — надежный способ защититься от наведенного напряжения. Но даже в этом случае отключенная линия будет находиться под негативным воздействием.

Для работы можно выбрать один из вариантов:

1. Отключение электроустановок, которые находятся параллельно к рабочей линии. В таком случае ремонтные работы должны выполняться как можно быстрее, чтобы исключить простой потребителей без электричества или длительное снижение надежности сети.
2. Разделение ремонтируемой линии на несколько участков, которые не имеют электрической связи. Здесь работает принцип, который упоминался выше. Речь идет о том, что величина наводки напрямую зависит от длины участка.
3. Работы под напряжением или с его отключением, но с применением специальных средств персональной защиты. В таком случае действия работника несколько скованы, но зато удается избежать отключения или снижения надежности сети.

Для обеспечения личной безопасности применяются следующие изделия:

1. Сигнализаторы напряжения — показывают факт наличия U или наводки.
2. Применение защитной одежды и ковриков на диэлектрической основе во избежание прохождения тока через организм человека.
3. Использование указателей напряжения, а также электроизолирующих штанг для проверки уровня наведенного U.
4. Работа в ботах и изолирующих перчатках.

При использовании измерительных устройств и СИЗ необходимо ориентироваться на класс U, для которого они предусмотрены.

Читайте также:

Итоги

Опасность наведенного напряжения нельзя недооценивать. При отсутствии необходимой защиты и нахождении отключенной линии в зоне влияния проводника под напряжением наводка может оказаться опасной для жизни.

Осознание возможных рисков, установка заземлений, следованием правилам ПУЭ и применение СИЗ позволяет свести опасность к минимуму.

Эти правила обязательны к выполнению в электроустановках, на КЛ и ВЛ, а также должны приниматься во внимание при выполнении работы в бытовой сети 220 В.

Формула наведенного напряжения — GeeksforGeeks

Электромагнитная индукция — это явление, при котором проводник помещается в определенное положение, а магнитное поле изменяется или остается постоянным по мере движения проводника. В результате это создает напряжение или электродвижущую силу на электрическом проводнике, известную как индуцированное напряжение. Понятие индуцированного напряжения объясняется законом индукции Фарадея. Закон гласит, что индуцированное напряжение определяется как скорость изменения магнитного потока по отношению ко времени через замкнутую цепь.

Что такое наведенное напряжение?

Электромагнитная индукция играет важную роль в генерации индуцированного напряжения. Наведенное напряжение прямо пропорционально числу витков в катушке, магнитному полю и поперечному сечению контура, а изменяется обратно пропорционально с увеличением времени.

• Обозначается символом ε.
• Его единицей измерения являются вольты (В), а размерная формула определяется как [M ¹ L ² A ⁻¹ Т ^-3 ].

Формула наведенного напряжения

Формула для расчета наведенного напряжения: в катушке

dΦ — магнитный поток,

dt — время.

Приведенная выше формула также называется соотношением между наведенным напряжением и магнитным потоком.

Теперь, с точки зрения магнитного поля на проводнике и его площади, формула для наведенного напряжения выражается как:

ε = NBA/t

где,

• ε — индуктивное напряжение,
• Н — число витков в катушке,
• В — магнитное поле,
• А — площадь катушки ,
• t — затраченное время.

Примеры задач

Задача 1. Рассчитайте индуктивное напряжение катушки из 10 витков, если поток равен 2 Tm ² за 5 с.

Решение:

У нас есть,

n = 10

Dφ = 2

DT = 5

Используя формулу, которую мы имеем,

ε = n × dφ/dt

= 10 × 2/5

= 4 В

= 4 В

9 Задача 2. Рассчитайте индуктивное напряжение катушки из 5 витков, если поток равен 2,5 Тл ² в течение 3 с.

Решение:

Мы имеем,

n = 5

Dφ = 2,5

DT = 3

Используя формулу,

ε = N × DT

0003

= 10 × 2,5/3

= 25/3

= 8,33 В

Решение:

Мы имеем,

n = 12

φ = 5

T = 10

Используем формулу,

ε = N × Dφ

= 12 ×. 5/10

= 6 В

Задача 4. Рассчитайте поток, если индуцированное напряжение катушки из 7 витков равно 9В на 8 с.

Решение:

Мы имеем,

ε = 9

n = 7

DT = 8

Используя формулу,

ε = N × Dφ

Dφ = ε = ε = N × Dстри dt/N

= 9 (8/7)

= 10,28 Tm ²

Решение:

У нас есть,

ε = 7

N = 12

dt = 10

Используя формулу, которую мы имеем, )

= 5,83 Tm ²

Задача 6: Рассчитайте количество витков, если поток равен 2,93 Tm ² , индуцированное напряжение равно 11 В в течение 4 с.

Решение:

Имеем,

ε = 11

dΦ = 2,93

dt = 4

Используя формулу, которую мы имеем,

ε = N × dΦ/dt

или

N = ε dΦ/dt

= 11 (2,93/4)

= 8 оборотов.

Задача 7: Рассчитать индуктивное напряжение для числа витков 7, магнитного поля 12 Тл, площади поперечного сечения 10 кв. м и времени 5 с.

Решение:

Имеем,

B = 12

A = 10

N = 7

dt = 5

0002 Рассчитать магнитный поток.

Dφ = BA

= 12 (10)

= 120 TM ²

Используя формулу, которую мы имеем,

ε = n × DT/DT

= 7 (120/5)

= 168 В

10.9: Наведенное напряжение и магнитный поток

1. Последнее обновление

2. Сохранить как PDF

Идентификатор страницы

46226

• OpenStax
• OpenStax

Цели обучения

• Описать способы получения индуцированного напряжения с помощью магнитного поля или магнита и проволочной петли.

Аппарат, который Фарадей использовал для демонстрации того, что магнитные поля могут создавать токи, показан на рисунке \(\PageIndex{1}\). Когда переключатель замкнут, в катушке в верхней части железного кольца создается магнитное поле, которое передается на катушку в нижней части кольца. Гальванометр используется для обнаружения любого тока, наведенного в катушке на дне. Было обнаружено, что каждый раз, когда переключатель замыкается, гальванометр регистрирует ток в одном направлении в катушке на дне. Каждый раз, когда переключатель размыкается, гальванометр регистрирует ток в противоположном направлении. Интересно, что если переключатель остается замкнутым или разомкнутым какое-то время, ток через гальванометр отсутствует. Замыкание и размыкание переключателя индуцирует ток. Именно изменение  магнитного поля создает ток следующим образом: изменяющееся магнитное поле индуцирует электрическое поле , что приводит к индуцированному напряжению. Когда это индуцированное напряжение возникает на проводящем пути, как в этом примере, индуцированное напряжение вызывает протекание тока. Для краткости мы называем результирующий ток индуцированным током ; изменяющееся магнитное поле не индуцирует ток напрямую, а через индуцированное напряжение и применение закона Ома.

Рисунок \(\PageIndex{1}\): Аппарат Фарадея для демонстрации того, что магнитное поле может производить ток. Изменение поля, создаваемого верхней катушкой, индуцирует напряжение и, следовательно, ток в нижней катушке. Когда переключатель размыкается и замыкается, гальванометр регистрирует токи в противоположных направлениях. Через гальванометр не протекает ток, когда переключатель остается замкнутым или разомкнутым.

На рисунке \(\PageIndex{2}\) легко провести эксперимент, который часто проводят в физических лабораториях. В катушке индуцируется напряжение, когда стержневой магнит вдавливается и выталкивается из нее. Напряжения противоположных знаков создаются движением в противоположных направлениях, и напряжения также меняются на противоположные при смене полюсов. Те же результаты получаются, если перемещать катушку, а не магнит — важно относительное движение. Чем быстрее движение, тем больше напряжение, а когда магнит неподвижен относительно катушки, напряжения нет.

Рисунок \(\PageIndex{2}\): Движение магнита относительно катушки создает напряжение, как показано. Такие же напряжения возникают, если катушку перемещать относительно магнита. Чем больше скорость, тем больше величина напряжения, а напряжение равно нулю, когда нет движения.

Метод наведения напряжения, используемый в большинстве электрогенераторов, показан на Рисунке \(\PageIndex{3}\). Катушка вращается в магнитном поле, производя переменное напряжение (и ток), которое зависит от скорости вращения и других факторов, которые будут рассмотрены в следующих разделах. Обратите внимание, что генератор очень похож по конструкции на двигатель.

Рисунок \(\PageIndex{3}\): Вращение катушки в магнитном поле создает напряжение. Это основная конструкция генератора, в котором работа по вращению катушки преобразуется в электрическую энергию. Обратите внимание, генератор очень похож по конструкции на двигатель.

Итак, мы видим, что изменение величины или направления магнитного поля создает напряжение. Эксперименты показали, что существует решающая величина, называемая магнитным потоком , \(\Phi\) , определяемая как

9{2}\).

Рисунок \(\PageIndex{4}\): Магнитный поток \(\Phi\) связан с магнитным полем и площадью \(A\), над которой он существует. В поток вносит вклад только та часть магнитного поля, которая перпендикулярна площади (\(B_{\perp}\)) . Поток \(\Phi=B_{\perp} A\) связан с индукцией; любое изменение в \(\Phi\) вызывает напряжение.

Вся индукция, включая примеры, приведенные до сих пор, возникает из-за некоторого изменения магнитного потока \(\Phi\) . Например, Фарадей изменил  \(B\)  и, следовательно, \(\Phi\)  при размыкании и замыкании переключателя в его аппарате (показано на рисунке \(\PageIndex{1}\)).
