Назначение дросселя в электрических цепях: Электрический дроссель: принцип действия, назначение, применение

Содержание

принцип работы устройства, характеристики, назначение и виды

Одним из наиболее распространённых элементов, использующихся в радиоэлектронной аппаратуре, является дроссель. Эта пассивная радиодеталь имеет большое значение в обеспечении стабильности работы электрических схем. Главной ее характеристикой считается индуктивность — очень важная физическая величина. Конструкция элемента проста, но при этом он может использоваться как в цепях переменного, так и постоянного тока.

Основные понятия в электронике

Родоначальником открытия электричества считается английский физик Уильям Гилберт. В 1600 году он ввёл понятие «янтарность», что в переводе обозначает электричество. Ученым было обнаружено на опытах с янтарем, что если его потереть о шёлк, он приобретает свойства притягивать к себе другие физические тела. Так было открыто статическое электричество. Первая электрическая машина была создана немецким инженером Отто фон Герике. Агрегат выглядел в виде металлического шеста с надетым на его верхушку серным шаром.

Последующие годы ряд физиков и инженеров из различных стран исследовали свойства электричества, открывая новые явления и изобретая приборы. Наиболее выдающимися учёными, которые внесли весомый вклад в науку, считаются Гальвани, Вольт, Эстред, Ом, Фарадей, Герц, Ампер. Признавая важность их открытий, фундаментальные величины, характеризующие различные электрические явления, назывались их именами.

Итогом их экспериментов и теоретических догадок стал труд Максвелла, создавшего теорию электромагнитных явлений в 1873 году. А через двадцать лет англичанин Томсон обнаружил частицу, участвующую в образовании электричества (электрон), положение которой в атомной структуре тела после указал Резерфорд.

Так было обнаружено, что электрический заряд — это способность физических тел создавать вокруг себя особое поле, оказывающее воздействие на другие вещества. Электричество связано с магнетизмом, который влияет на положение электронов, являющихся элементарными частицами тела.

Каждая такая частица обладает определённой энергией (потенциалом) и может перемещаться по телу в хаотично.

Придание же электронам направленного движения приводит к возникновению тока. Работа, затраченная на перемещение элементарной частички, называется напряжением. Если ток течёт в замкнутой цепи, то он создаёт магнитное поле, то есть силу, действующую на электроны.

Все вещества разделяются на три типа:

  • проводники — это тела, свободно пропускающие через себя ток;
  • диэлектрики — в этих телах невозможно появление свободных электронов, а значит, ток через них протекать не может;
  • полупроводники — материалы, свойство которых пропускать ток зависит от внешних факторов, например, температуры.

Характеристикой, обозначающей способность тела проводить ток, называется проводимость, а величина обратная ей — сопротивлением.

Активное сопротивление

На прохождение электрического тока в итоге оказывают влияние три физические величины: сопротивление, индуктивность и ёмкость.

Каждый радиоэлемент (не исключение и дроссель) обладает ими в какой-то мере.

Активное сопротивление представляет собой величину, препятствующую прохождению тока и равную отношению разности потенциалов к силе тока (закон Ома). Его сущность объясняется тем, что в кристаллической решётке различных физических тел содержится разное число свободных носителей зарядов. Кроме этого, сама структура может быть неоднородной, то есть содержать примеси или дефекты. Электроны, перемещаясь под действием поля, сталкиваются с ними и отдают часть своей энергии кристаллам тела.

В результате таких столкновений частички теряют импульс, а сила тока уменьшается. Рассеиваемая электрическая энергия превращается в тепло. Элементом, использующим естественные свойства физического тела, является резистор.

Что же касается дросселя, то его активное сопротивление считается паразитным, вызывающим нагревание и ухудшение параметров.

Зависит оно от типа материала и его физических размеров.

Определяется по формуле R = p * L / S, Ом, где:

  • p — удельное сопротивление (справочная величина), Ом*см;
  • L — длина проводника, см;
  • S — площадь поперечного сечения, см2.

Ёмкостная составляющая

Любой проводник тока в разной мере имеет свойство накапливать электрический заряд. Эта способность называется ёмкостью элемента. Для одних радиодеталей она считается вредной составляющей (в частности, для дросселя), а для других — полезной (конденсатор). Относят это понятие к реактивному сопротивлению. Его величина зависит от вида подаваемого сигнала на элемент и ёмкости материала, из которой он сделан.

Математически реактивное сопротивление описывается выражением Xc = 1/w*C, где:

  • w — циклическая частота, скалярная угловая величина, определяющаяся числом колебаний сигнала за единицу времени (2*p*f), Гц;
  • C — ёмкость элемента, Ф.

Из формулы видно, что чем больше будет ёмкость и частота тока, тем выше сопротивление элемента, а значит, имеющий большое ёмкостное сопротивление дроссель будет нагреваться.

Значение ёмкости в дросселе зависит от размеров проводника и способа его укладки. При спиралевидной намотке между рядом лежащими кольцами возникает ёмкость, также влияющая на протекающий ток.

Паразитная составляющая ёмкости проявляется и в образовании собственного резонанса изделия, так как дроссель на эквивалентной схеме можно представить в виде последовательной цепочки индуктивности и конденсатора. Такое включение создаёт колебательный контур, работающий на определённой частоте. Если частота сигнала будет ниже резонансного значения, то преобладать будет индуктивная составляющая, а если выше — ёмкостная.

Поэтому существенной задачей изготовления дросселя в электронике считается увеличение собственного резонанса конструкции.

Индуктивность и самоиндукция

Электрическое поле неразрывно связано с магнитным. Там, где существует одно, неизменно появляется и второе.

Индуктивность — это физическая величина, характеризующаяся накоплением энергии, но в отличие от ёмкости эта энергия является магнитной. Её величина зависит от магнитного потока, образованного силой тока, протекающего через радиоэлемент. Чем больше ток, тем сильнее магнитный поток пронизывает изделие. Интенсивность накопления элементом энергии зависит от этого потока.

Математическая формула нахождения индуктивности — L = Ф/ I, где:

  • Ф — магнитный поток, Вб;
  • I — сила тока, текущая через элемент, А.

Индуктивность измеряется в генри (Гн). Таким образом, катушка индуктивности в момент протекания через неё тока создаёт магнитный поток равный одному веберу (Вб).

Сопротивление, оказываемое индуктивностью, во многом зависит от частоты приложенного сигнала. Для его расчёта используется выражение XL = w*L. То есть для постоянного тока она равна нулю, а для переменного — зависит от его частоты. Иными словами, для высокочастотного сигнала элемент будет обладать большим сопротивлением.

Физический процесс, наблюдаемый при прохождении переменного тока через индуктивность, можно описать следующим образом: в течение первой декады сигнала (ток возрастает) магнитное поле усиленно потребляет энергию из электрической цепи, а в последней декаде (ток убывает) отдаёт её обратно, поэтому за период прохождения тока мощность не потребляется.

Но эта модель подходит к идеальному элементу, на самом же деле некоторая часть энергии превращается в тепло. То есть происходят потери, характеризующиеся добротностью Q, определяемую отношением получаемой энергии к отдаваемой.

При изменении тока, текущего через проводник в контуре, возникает электродвижущая сила индукции (ЭДСИ) — самоиндукция. Другими словами, переменный ток изменяет величину магнитного потока, который приводит в итоге к появлению ЭДСИ. Проявляется этот эффект в замедлении процессов появления и спадания тока. Амплитуда самоиндукции пропорциональна величине тока, частоте сигнала и индуктивности. Её отставание по фазе от сигнала составляет 90 градусов.

Принцип работы

Термин «дроссель» происходит от немецкого слова drossel, что в переводе на русский язык означает «ограничитель». В электротехнике под ним понимается катушка индуктивности, обладающая большим сопротивлением току переменной частоты и практически не влияющая на постоянный ток.

По своей сути электрический дроссель — это индуктивность. Он способен накапливать энергию, получая её из магнитного поля. При воздействии на элемент напряжения в нём постепенно происходит увеличение тока, при этом если сменить полярность — ток начнёт убывать, т. е. резко изменить значение тока в дросселе невозможно.

Постепенное нарастание величины тока и его спад происходит из-за магнитного поля, которое не может мгновенно изменить своё направление. Другими словами, ток блока питания противодействует наведённому току в сердечнике изделия, поэтому в цепях с током переменой частоты он является своего рода ограничителем из-за индуктивного сопротивления.

По своей конструкции дроссель чем-то похож на трансформатор, но при этом чаще всего у него одна обмотка. А вот их принципы действия полностью отличаются. Если для трансформатора важно передавать всю энергию и гальванически развязывать цепь, то главной задачей стоящей перед дросселем является накапливание энергии в индуктивности. В то же время для трансформатора такое накопление считается паразитным процессом.

Устройство прибора

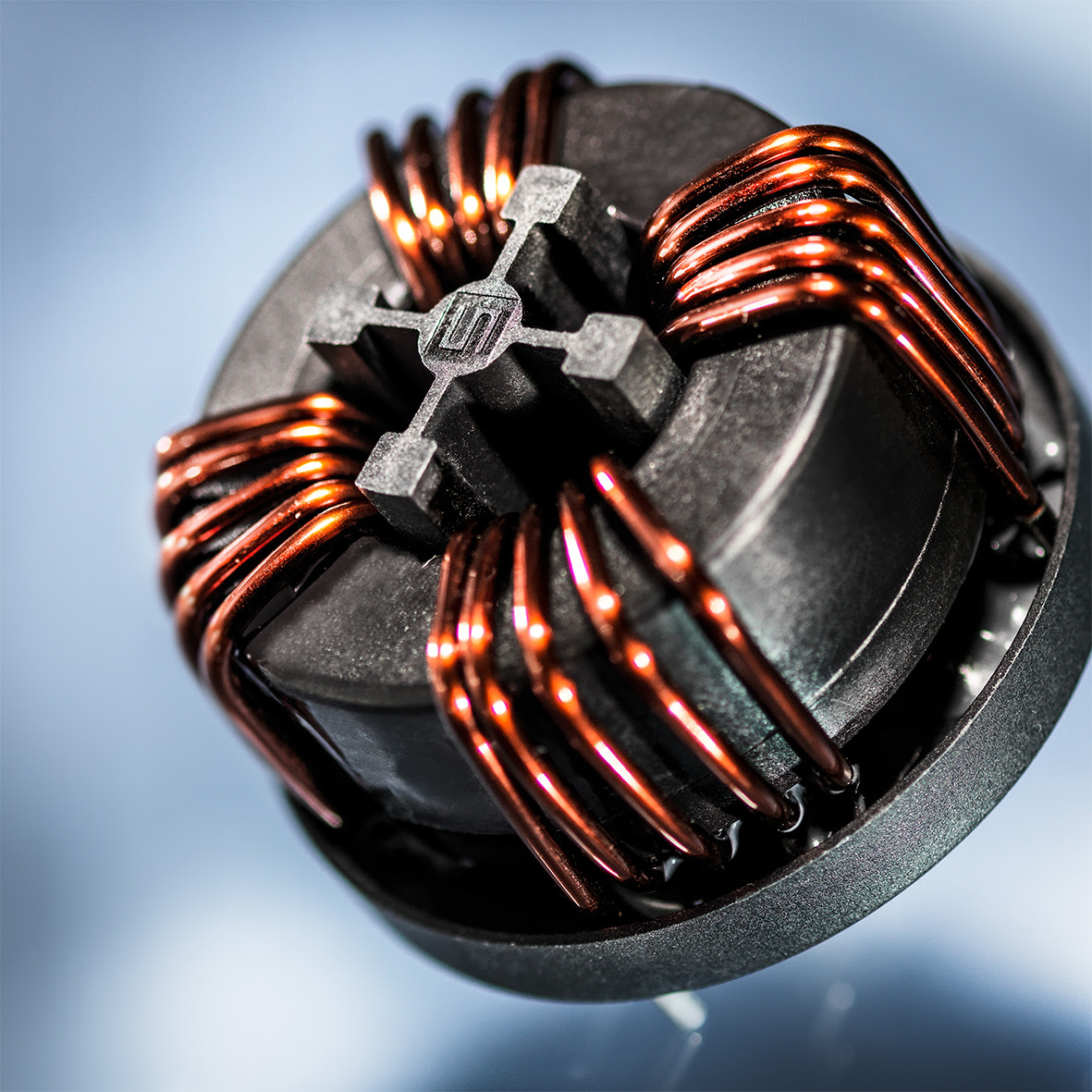

Выполняется этот элемент из проволочного вида проводника, наматываемого в виде спирали. Этот проводник может быть как многожильным, так и одножильным. Проволока может наматываться на диэлектрический каркас или использоваться без него. Если применяется основание, то оно может быть выполнено круглым, прямоугольным или квадратным сечением. Физически же дроссель состоит из одного или множества витков проводника.

При изготовлении дросселя используются следующие разновидности намотки:

  • прогрессивная — шаг витков плавно изменяется по всей длине конструкции;
  • универсальная — расстояние между витками одинаковое.

Первый тип используется при создании изделий, предназначенных для работы на высоких частотах, при этом уменьшается значение паразитной ёмкости. Такая намотка может быть однослойной или многослойной, причем даже разного диаметра. В качестве материала для изготовления проводника используется медь.

Увеличение индуктивности достигается путём добавления ферромагнитного сердечника. В зависимости от назначения устройства используют разные его виды, например, для подавления высокочастотных помех — феррит, флюкстрол или карбонил, для фильтрации звуковой частоты — пермаллой. В то же время для дросселя, работающего со сверхвысокими частотами, применяют латунь. Магнитопровод рассчитывается так, чтобы избежать режима насыщения (падения индуктивного сопротивления).

Чтобы избежать насыщения в дросселях, магнитопровод изготавливается с зазором. При изготовлении дросселя стараются обеспечить:

  • необходимую индуктивность;
  • величину магнитной индукции, исключающую насыщение;
  • способность выдерживать необходимый ток.

Для этого обычно сначала рассчитывается зазор и число витков исходя из силы тока и индуктивности, а после определяется максимально возможный диаметр проволоки. В цифровых малогабаритных устройствах дроссель изготавливается в плоском виде. Достигается это путём печатания проводниковой дорожки в виде круговой или зигзагообразной линии.

Виды и характеристики

Главной характеристикой дросселя, безусловно, является индуктивность. Но, кроме неё, существует ряд номинальных параметров, характеризующих элемент как изделие. Именно они определяют возможности использования устройства и его срок службы. Основными из них являются:

  1. Мощность — определяется типом сердечника и поперечным сечением провода. Обозначает величину сигнала, которую может выдержать дроссель. Единицей измерения служит ватт.
  2. Добротность и угол потерь — характеризуют качество устройства. Чем больше добротность и меньше угол, тем выше качество.
  3. Частота тока — f, Гц. В зависимости от неё дроссели разделяют на низкочастотные, имеющие границы колебаний 20−20 000 Гц, ультразвуковые — от 20 до 100 кГц и сверхвысокие — больше 100 кГц.
  4. Наибольшее допустимое значение тока — I, А.
  5. Сопротивление элемента в неподключенном состоянии — R, Ом.
  6. Потери в магнитопроводе — P, Вт.
  7. Вес — G, кг.

Современная промышленность изготавливает электромагнитные дроссели, отличающиеся не только по характеристикам, но и по видам. Они выпускаются цилиндрической, квадратной, прямоугольной и круглой формы. А также они различаются по типу цепи, для которой предназначены, и могут быть однофазными или трёхфазными.

Условно дроссели можно разделить на три типа:

  1. Сглаживающие. Используются для фильтрации переменной составляющей сигнала, уменьшая её значение. Такие элементы ставятся на входе или выходе выпрямительных или преобразующих части схем.
  2. Переменного тока. Ограничивают его величину при резком скачке.
  3. Насыщения. Управляют индуктивным сопротивлением за счёт периодического подмагничивания.

Маркировка и обозначения

В принципиальных схемах и технической документации дроссели обозначаются латинской буквой L, условное графическое обозначение — в виде полуокружностей. Их количество нигде не указывается, но обычно не превышает трёх штук. Жирная точка, ставящаяся в начале полуокружностей, обозначает начало витков. Если индуктивность выполняется на каркасе, сверку изображения чертится прямая линия. Для обозначения номиналов элемента используется код из букв и цифр или цветовая маркировка.

Цифры указывают на значение индуктивности, а буква — на допуск. Например, код 250 J обозначает индуктивность, равную 25 мкГн с погрешностью в пять процентов. Когда на маркировке стоит только число, то это значит, что допуск составляет 20%. Таким образом, первые две цифры обозначают числовое значение в микрогенри, а третья — множитель. Буква D ставится на высокоточных изделиях, их погрешность не превышает 0,3%.

Цветовая маркировка, в принципе, соответствует буквенно-цифровой, но только наносится в виде цветных полос. Первые две указывают на значения в микрогенри, третья — коэффициент для умножения, а четвёртая — допуск. Индуктивность дросселя, на котором изображены две оранжевые полосы, коричневая и белая, равна 33 мкГ с разрешённым отклонением в 10%.

Область применения

Отвечая на вопрос, зачем нужен дроссель, можно с уверенностью сказать, что основное его применение — это фильтры. Ни один качественный источник питания не обходится без этого простого элемента. Его применение позволяет избавиться от пульсаций напряжения, которые вызывают нестабильность в работе многих устройств — материнской платы, видео- и звуковых карт и т. п.

Сглаживание формы сигнала путём устранения его паразитной составляющей обеспечивает стабильную работу микропроцессорных блоков, особо зависящих от качества питающего их напряжения.

Кроме того, используя свойство элемента накапливать энергию, а потом её отдавать в цепь, дроссель нашёл своё применение в люминесцентных лампах. Такие осветители работают на принципе возникновения дугового разряда, поддерживающегося в парах инертного газа. Для того чтобы он возник, между электродами необходимо появление высокого пускового напряжения, способного пробить газовый диэлектрик. Благодаря дросселю такой разряд и создаётся.

Их также используют и в усовершенствованных осветительных приборах — индукционных лампах. Отличие таких светильников от люминесцентных заключается в отсутствии электродов, необходимых для зажигания. Для получения света используются три составляющие — электромагнитная индукция, разряд в газе, свечение люминофора.

Стоит отметить и ещё одно из применений дросселя — сварочный трансформатор. Здесь основное назначение радиоэлемента заключается в стабилизации тока. Сварочный дроссель, установленный в инверторе, смещает фазу между током и напряжением. Такое его использование упрощает розжиг электрода и поддерживает стабильное горение дуги.

Способность элемента создавать магнитное поле зачастую применяется в электромагнитах, отличающихся большой мощностью, а также в различных электромеханических реле, электродвигателях и даже генераторах.

Самостоятельное изготовление

Для самостоятельного изготовления дросселя необходимо правильно рассчитать его конструкцию. Для этого используется простая формула расчёта индуктивности: L=0,01*d*w 2 /(L/d+0,44), где d — диаметр основания (см), L — длина проволоки (см), w — количество витков. При этом если имеется мультиметр с возможностью изменения индуктивности, то точное количество витков можно подобрать, используя его.

Метод намотки при использовании этой формулы предполагает укладку виток к витку. Например, необходимо подобрать магнитопровод для дросселя с индуктивностью один мкГн, рассчитанный на ток I = 4A. Берется сердечник 2000 НМ типоразмера К 16 х 8 х 6. Согласно справочнику коэффициент начальной индуктивности — ALH = 1,36 мкГн, а длина магнитного пути — le= 34,84 мм. Соответственно, число витков будет N= (L/ALH)0,5= (1/1,36)0,5 = 0,86. Если принять N=1, то при заданном токе напряжённость магнитного поля в сердечнике будет равна Н= 4*1/(34,84*10−3)= 114 А/м.

Таким образом, дроссель представляет собой катушку, которая характеризуется индуктивностью. Благодаря своим свойствам он может накапливать магнитную мощность, после отдавая её в цепь в виде электрической энергии. При этом использование элемента позволяет также подавлять переменную составляющую тока в цепи.

Электровоз ВЛ80C | Дроссели

Назначение. Дроссель ДС-1 предназначен для сглаживания пульсаций выпрямленного тока в цепи заряда аккумуляторной батареи, дроссель ДС-3 - для сглаживания пульсаций выпрямленного тока в цепи питания аккумуляторной батареи, дроссель ДЗ-1 - для сглаживания пульсаций выпрямленного тока в цепи защиты от замыкания на «землю», дроссель Д-51 - для снижения уровня, радиопомех при работе электровоза под контактным проводом.

Технические данные дросселей приведены в табл. 5.

Конструкция. Дроссель ДС-1 (рис. 63) состоит из магнитопровода 1 и катушки 2. Магнитопровод дросселя броневого типа шихтуется из пластин электротехнической стали 2212 (ГОСТ 21427.2-75) толщиной 0,5 мм. В боковых магнитных стержнях ярма имеется зазор, равный 5 мм, На центральном стержне расположена катушка 2, которая закреплена клиньями 3.

Катушка дросселя состоит из цилиндрической двухслойной обмотки и изоляционного цилиндра 4. Цилиндр изготовлен из стеклопласта. Обмотка имеет 90 витков, намотанных на ребро проводом ПСД 4,5 X 10,6 мм (ГОСТ 7019-80). Между слоями и но: наружной поверхности обмотка изолирована лентой стеклянной электроизоляционной ЛЭС 0,2 X 35 мм (ГОСТ 5937-68). Катушка пропитывается лаком ПЭ-933Л.

Дроссель ДС-3 (рис. 64) состоит из магнитопровода 3 и катушки 2.

Таблица 5

Параметры

Значение параметров дросселей

ДС-1

ДС-3

ДЗ-1

Д 31

Номинальный ток, А . . .

90

60

0,3

400*

Номинальное напряжение, В

!50

150

-

-

Номинальное напряжение

-

-

2500

25 000

Индуктивность, мГн, при

токе:

12

-

200±10*

0,125 А. ......

-

36±6***

Активное сопротивление при

0,00751* %

+20 °С, Ом......

0,0!6±5

%

-

60+.4

Сопротивление переменно-

му току 20 А частоты

-

Не менее

1-

-.

2,45

Охлаждение , -. ....

Естественное воздушное

64-'

13,3

* Номинальный ток указан при скорости электровоза не менее 15 км/ч. ** Индуктивность в мкГн. *** Индуктивность в" Гн-

Магнитопровод шихтуется из пластин электротехнической стали 2212 (ГОСТ 21427.2-75) толщиной 0,5 мм, скрепляется четырьмяско-бами толщиной 2 мм и четырьмя шпильками М8.

Шпильки изолированы бумагой бакелитизированной с промазкой лаком ЛБС-1 (ГОСТ 901-78).

Катушка дросселя наматывается из провода ПСД 3,55 X 5,0 мм (ГОСТ 7019-71) плашмя. Намотка правая двумя параллельными проводами. Межслоевая изоляция выполнена из ленты стеклянной электроизоляционной ЛЭС 0,1 X 20 мм (ГОСТ 5937-68).

Катушка пропитывается в лаке ПЭ-933Л и покрывается эмалью ГФ-92-ХС (ГОСТ 9151-75). Выводы катушки из медной проволоки ПМТ 3 X 20 мм (ГОСТ 434-78) припаяны к виткам обмотки припоем ПМФ. Катушка расположена на стержне магнитопровода и расклинивается гетинаксовыми клиньями 1.

Дроссель ДЗ-1 состоит из магнитопровода и катушки. Магнитопровод стержневого типа, шихтованный из пластин толщиной 0,5 мм электротехнической стали 2212 (ГОСТ 21427.2-75). На стержне магнитопровода установлена катушка и закреплена клиньями. Катушка дросселя наматывается проводом марки ПЭТ-155 (ГОСТ 21428-75) диаметром 0,56 мм. Межслоевая изоляция выполнена бумагой кабельной К-120 (ГОСТ 23436-79) толщиной .0,12 мм. Наружная изоляция катушки - лента стеклянная электроизоляционная 0,2 X 35 мм (ГОСТ 5937-68). Катушка пропитана в компаунде ЭМТ-1.

Дроссель Д:51 (рис. 65) состоит из катушки 2, закрепленной на „золяторе4 с помощью планок 1 и 3. Катушка выполнена из проволоки медной ПМТ 3 X 20 мм (ГОСТ 434-78). .

⇐ | Фильтр Ф-3 | | Электровоз ВЛ80с | | Панели фильтров | ⇒

Для чего нужен дроссель в блоке питания?

Катушку индуктивности, используемую для подавления помех, для сглаживания пульсаций тока, для накопления энергии в магнитном поле катушки или сердечника, для развязки частей схемы друг от друга по высокой частоте — называют дросселем или реактором (от нем. drosseln — ограничивать, глушить).

Для чего нужен дроссель?

Таким образом, главное назначение дросселя в электрической схеме — задержать на себе ток определенного частотного диапазона или накапливать энергию за определенный период времени в магнитном поле.

Физически ток в катушке не может измениться мгновенно, на это требуется конечное время, — данное положение прямо следует из Правила Ленца. Если бы ток через катушку мог изменяться мгновенно, то на катушке при этом возникало бы бесконечное напряжение. Самоиндукция катушки при изменении тока сама формирует напряжение — ЭДС самоиндукции. Таким образом, дроссель задерживает ток.

Если необходимо подавить переменный компонент тока в цепи (а помехи или пульсации — это как раз пример переменной составляющей), то в такую цепь устанавливают дроссель — катушку индуктивности, обладающую для тока частоты помех значительным индуктивным сопротивлением.

Пульсации в сети существенно снизятся, если на пути установлен дроссель. Таким же образом можно развязать или изолировать друг от друга сигналы различной частоты, действующие в цепи.

В радиотехнике, в электротехнике, в СВЧ-технике, — используются высокочастотные токи от единиц герц до гигагерц. Низкие частоты в пределах 20 кГц относятся к звуковым частотам, затем следует ультразвуковой диапазон — до 100 кГц, наконец диапазон ВЧ и СВЧ — выше 100 кГц, единицы, десятки и сотни МГц.

Низкочастотный дроссель похож с виду на железный трансформатор, с тем лишь отличием, что обмотка на нем всего одна. Катушка навита на сердечник из трансформаторной стали, пластины которого изолированы между собой дабы снизить вихревые токи.

Такая катушка обладает высокой индуктивностью (более 1 Гн), она оказывает значительное противодействие любому изменению тока в электрической цепи, где она установлена: если ток резко стал убывать — катушка его поддерживает, если ток начал резко возрастать — катушка станет его ограничивать, не даст резко нарасти.

Одна из широчайших сфер применения дросселей — это высокочастотные схемы. Многослойные или однослойные катушки навиваются на ферритовые или стальные сердечники, либо используются совсем без ферромагнитных сердечников — просто пластмассовый каркас или только проволока. Если схема работает на волнах среднего и длинного диапазона, то возможно часто встретить секционную намотку.

Дроссель с ферромагнитным сердечником имеет меньшие габариты, чем дроссель без сердечника той же индуктивности. Для работы на высоких частотах используют сердечники ферритовые или из магнитодиэлектрических составов, отличающихся малой собственной емкостью. Такие дроссели способны работать в довольно широком диапазоне частот.

Как вы уже поняли, основной параметр дросселя — индуктивность, как и у любой катушки. Единица измерения данного параметра — генри, а обозначение — Гн. Следующий параметр — электрическое сопротивление (на постоянном токе), оно измеряется в омах (Ом).

Затем идут такие характеристики, как допустимое напряжение, номинальный подмагничивающий ток, и конечно добротность, — крайне важный параметр, особенно для колебательных контуров. Различные типы дросселей находят сегодня самое широкое применение для решения самых разнообразных инженерных задач.

Применение дросселей

Итак, по назначению электрические дроссели подразделяются на:

Дроссели переменного тока, работающие во вторичных импульсных источниках питания. Катушка накапливает энергию первичного источника питания в своем магнитном поле, затем отдает ее в нагрузку. Обратноходовые преобразователи, бустеры — в них используются дроссели, причем иногда с несколькими обмотками, как у трансформаторов. Аналогичным образом работает магнитный балласт люминесцентной лампы, служащий для ее розжига и поддержания номинального тока.

Дроссели для пуска двигателей — ограничители пусковых и тормозных токов. Это эффективнее, чем рассеивать мощность в форме тепла на резисторах. Для электроприводов мощностью до 30 кВт такой дроссель по внешнему виду напоминает трехфазный трансформатор (в трехфазных цепях используются трехфазные дроссели).

Дроссели насыщения, применяемые в стабилизаторах напряжения, и феррорезонансных преобразователях (трансформатор частично превращается в дроссель), а также в магнитных усилителях, где сердечник подмагничивается с целью изменения индуктивного сопротивления цепи.

Сглаживающие дроссели, применяемые в фильтрах для устранения пульсаций выпрямленного тока. Источники питания со сглаживающими дросселями были очень популярны в период расцвета ламповых усилителей из-за отсутствия конденсаторов с очень большой емкостью. Для сглаживания пульсаций после выпрямителя должны были использоваться именно дроссели.
