Зачем нужен дроссель для люминесцентных ламп: устройство + схема подключения

Согласитесь: лишние приборы, без которых вполне может работать система освещения, покупать и устанавливать ни к чему. К таким устройствам, вызывающим сомнение, относится дроссель для люминесцентных ламп. Вы не знаете, нужен ли он в схеме подключения или без него можно обойтись?

Мы поможем вам разобраться с возникшим вопросом. В статье подробно рассмотрены особенности, назначение дросселя и выполняемые им функции. Приведены фото и схема подключения, которая поможет самостоятельно собрать люминесцентный светильник и выполнить его запуск, правильно подключив все компоненты в электроцепь.

В помощь домашнему мастеру мы подобрали ряд видеороликов, содержащих рекомендации по подключению люминесцентных лампочек, а также по выбору нужного дросселя в зависимости от типа лампы.

Содержание статьи:

• Назначение и устройство дросселя
  • Назначение балласта в схеме включения
  • Из чего состоит пускорегулятор?
• Схема + самостоятельное подключение
• Перегрев дросселя и возможные последствия
• Выводы и полезное видео по теме

Назначение и устройство дросселя

Разрядные лампы, представителем которых является люминесцентная разновидность, нельзя зажечь как обычные, обеспечив электроснабжение. Они попросту не будут работать. Чтобы получить свечение такого типа источника, потребуется дополнительно использовать пуско-регулирующий аппарат.

Назначение балласта в схеме включения

Выходит, что для функционирования люминесцентной лампочки необходимо не только обеспечить протекание тока, но и приложить к ней напряжение.

Поэтому в схеме включения задействуют балласт – сопротивление. Оно включается последовательно с лампой и предназначено для ограничения тока, протекающего через ее электроды.

Его роль могут выполнять различные электротехнические компоненты:

• в случае постоянного тока – это резисторы;
• при переменном – дроссель, конденсатор и резистор.

Среди этих приспособлений наиболее удачным вариантом является дроссель. Он обладает реактивным сопротивлением без выделения излишнего тепла. Способен ограничить ток, предотвратив его лавинообразное нарастание при включении в электросеть.

Галерея изображений

Фото из

Дроссель в импульсных схемах питания

Ограничитель в высокочастотных электрических схемах

Сердечник в виде кольца

Секционная намотка провода

Дроссель не только является неотъемлемым элементом в стартерной схеме включения, он выполняет такие функции:

• способствует созданию безопасного и достаточного для конкретной лампочки тока, который обеспечивает оперативный разогрев ее электродов при разжигании;
• импульс повышенного напряжения, образующийся в обмотке, способствует возникновению разряда в колбе люминесцента;
• обеспечивает стабилизацию разряда при номинальном значении электротока;
• способствует беспроблемной работе лампочки вопреки отклонениям напряжения, периодически возникающим в сети.

Важное значение для функционирования имеет индуктивность дросселя. Поэтому при покупке этого электромеханического компонента следует обращать внимание на технические параметры, которые должны соответствовать характеристикам лампочки.

При выборе электромеханического ПРА, который еще называют дросселем или ограничителем тока, имеют значение не только техпараметры, но и репутация производителя – неизвестные китайские фирмы могут предложить ограничитель, реальные характеристики которого значительно ниже заявленных

Из чего состоит пускорегулятор?

Дроссель, используемый в схемах включения лампочек люминесцентного типа, – это не что иное, как намотка провода на сердечнике – катушка индуктивности. Именно ее промышленное исполнение и носит название дросселя в электротехнике, что дословно переводится как «ограничитель».

Различные типы обмоток с разнообразными сердечниками, отличающиеся размерами, формой и внешним видом. Индуктивность конкретного изделия напрямую зависит толщины провода, плотности расположения витков в намотке и их количества, формы сердечника и прочих параметров

Дроссель с нужными техническими характеристиками производят в промышленных условиях, поэтому у потребителя не возникнет проблем при подборе нужного варианта, соответствующего параметрам подключаемой лампочки.

Более того, имея навыки сбора различных электротехнических приспособлений, соответствующие комплектующие и электроинструменты, можно попытаться самостоятельно соорудить катушку с нужной индуктивностью.

На схемах изображение дросселя может отличаться. В цепях подключения люминесцентных лампочек чаще всего можно встретить вариант L6 – обмотка с магнитопроводом ферритовым сердечником

Дроссель состоит из следующих элементов:

• проволока в изоляционном материале;
• сердечник – чаще всего ферритового типа или из прочего материала;
• заливочная масса, компаунд – в ее состав входят вещества, устойчивые к горению, что обеспечивает дополнительную изоляцию витков обмоточного провода;
• корпус, в который помещена намотка – его производят из термоустойчивых полимеров.

Наличие последнего элемента зависит от особенностей и характеристик конкретной модели ограничителя тока.

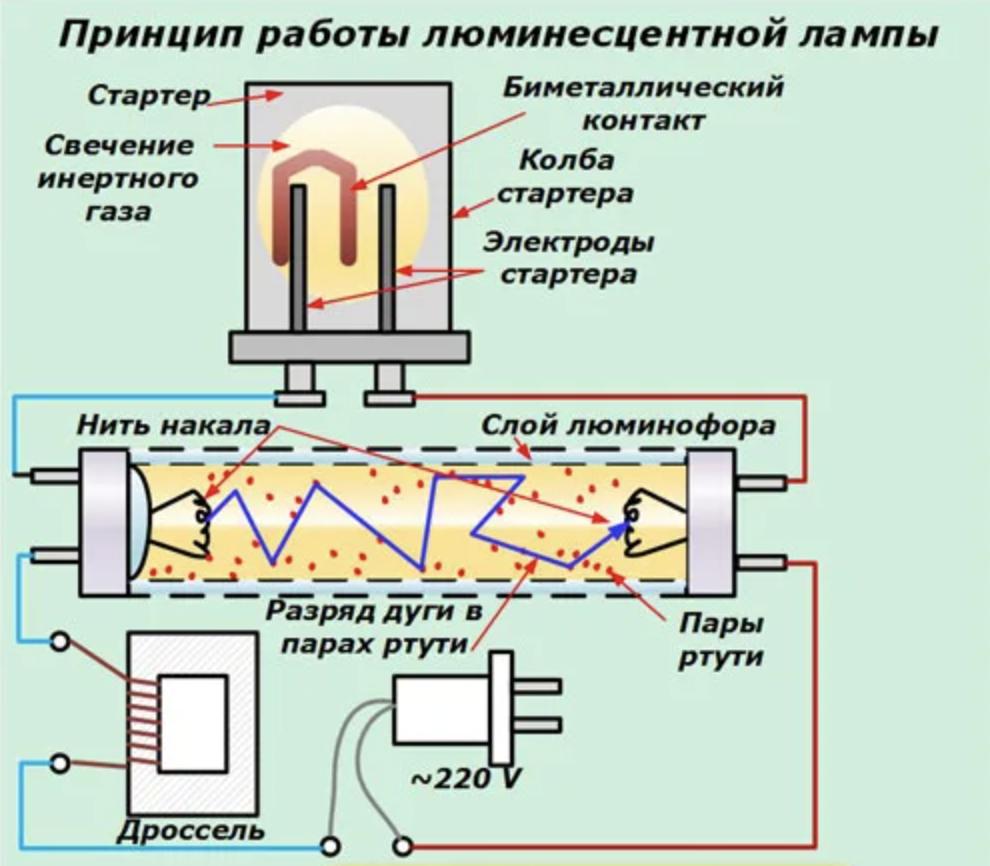

Участвуя в схеме розжига разрядной лампочки вместе со стартером, индуктивное сопротивление в виде дросселя ограничивает силу тока в момент подачи напряжения на лампу, а генерация ЭДС самоиндукции в размере 1000 В обеспечивает ее зажигание и стабилизирует горение дуги

Стартерная схема несовершенна, хотя и показывает отличный результат. Но мерцание лампочки, шумность дросселя и его большие размеры, а также фальшьстарт из-за ненадежного привели к изобретению более совершенной версии пускорегулятора – электронной.

ЭПРА в процессе функционирования способствуют снижению мощности по­терь до 50%, избавляют от миганий лампочки. Их использование позволило уменьшить массу дросселей, а также существенно повысить отдачу осветительного прибора.

Правда стоимость электронного балласта существенно выше ЭМПРА, да и приобретать нужно у производителей с отличной репутацией – таких как Philips, Osram, Tridonic, прочие.

Схема + самостоятельное подключение

Люминесцентную лампочку просто так не включишь – ей требуется зажигатель и ограничитель тока. В миниатюрных моделях производитель все эти элементы предусмотрительно встроил в корпус и потребителю остается лишь вкрутить изделие в подходящий патрон светильника/люстры и щелкнуть выключателем.

А для более габаритных изделий потребуется , которая бывает как электромеханического, так и электронного типа. Чтобы ее правильно подсоединить, обеспечив беспроблемную работу прибора, предстоит знать порядок подключения отдельных элементов в электроцепь.

Схема подключения люминесцентной лампочки (EL) с использованием дросселирующего аппарата, где LL – это дроссель, SV – стартер, C1, C2 – конденсаторы

Правда имея схему, но не имея практического опыта по выполнению подобного рода работ, сложно будет справиться с задачей. Более того, если подключение требуется выполнить вне дома – в коридоре учебного учреждения или прочего общественного заведения – то самовольное вмешательство в работу электросети может обернуться проблемами.

Для этого в штате учреждений должен быть электрик, работающий на постоянной основе или же обслуживающий заведение по мере возникновения потребностей в его услугах.

На схеме реализовано подключение двух лампочек люминесцентного типа последовательно. Существенная проблема – если сломается/перегорит одна из них, то вторая тоже работать не будет

Рассмотрим пошаговое подключение двух трубчатых ЛЛ к электросети с использованием стартерной схемы. Для чего понадобится 2 стартера, дросселирующий компонент, тип которого должен обязательно соответствовать типу лампочек.

А также следует обратить внимание на суммарную мощность пускателей, которая не должна превышать этот параметр у дросселя.

Галерея изображений

Фото из

Сначала в корпус светильника ставят держатели для ламп – по 2 для каждой. И такие же механизмы для крепления 2 стартеров. Эти детали оснащены разъемами – клеммниками

В держатели нужно аккуратно поставить каждую из ЛЛ трубчатого типа, стараясь не разбить колбу. Все действия следует выполнять при отключении светильника от сети

Для сборки электроцепи потребуется запастись короткими и более длинными проводками. Короткую жилу предстоит вставить в разъем держателя, предназначенного для стартера

Второй конец подсоединяют в одно из отверстий крепления первой лампочки люминесцентного типа. Важно обеспечить надежный контакт при этом

Во второе гнездо держателя для первого стартера нужно вставить длинный проводок, хорошо его там зафиксировав. Чтобы жила не мешала, ее следует аккуратно уложить в полости светильника

Второй конец этого длинного проводка предстоит поместить и зафиксировать в одном из гнезд второго держателя первой ЛЛ. Причем разъем этот должен быть симметричным отверстию на противоположной стороне лампочки, в котором уже закреплена жила, идущая от стартера

Теперь предстоит соединить между собой первую ЛЛ со второй. Для этого нужно взять еще один короткий проводок – один его конец крепится в свободном разъеме первой лампочки, а второй подсоединяется в ближайшее отверстие второго держателя ЛЛ

У первой лампочки с обратной стороны остался еще один свободный разъем. Его предстоит использовать, чтобы запитать схему – нужно подключить жилу питающего кабеля, который в дальнейшем будет включаться в электросеть

Установка держателей для лампочек

Установка ламп в держатели

Подсоединение короткого проводка к держателю стартера

Проверка работоспособности собранной схемы

Соединение длинным проводом держателя стартера с ЛЛ

Второй конец жилы от стартера крепят ко второму держателю лампы

Соединение первой лампы со второй в одну цепь

Подключение питающего кабеля

При подключении питающего кабеля к светильнику важно помнить, что за ограничение тока отвечает дроссель.

Значит, фазную жилу предстоит подсоединять через него, а на лампочку подключить нулевой провод.

Галерея изображений

Фото из

Вторую жилу от питающего кабеля следует вставить в разъем электромеханического ПРА, который еще называют дросселем. Правильное отверстие выбирают исходя из обозначений, нанесенных на его корпусе

Теперь предстоит заняться дальнейшим формированием цепи, соединив вторую ЛЛ со вторым стартером, а точнее, с его держателем. Для этого нужно взять еще одну короткую жилу и вставить один конец в разъем держателя лампочки, а второй – в отверстие крепления стартера

Аналогичную процедуру предстоит проделать с другой стороны трубчатого люминесцента, тоже используя короткий проводок. Особое внимание следует уделить надежности создаваемого контакта – чтобы ничего не болталось

Осталось завершить формирование цепи, используя еще одну длинную жилу, конец которой предстоит подключить в свободный разъем держателя второй лампочки, а второй – в отверстие дросселирующего компонента

Теперь нужно закрепить все элементы схемы, требуемые для работы собранной системы. Для этого нужно взять 2 стартера, приобретенные заранее. Важно чтобы их тип и мощность соответствовали параметрам ЛЛ

Каждый стартер, который еще называют пускатель, следует поставить в заранее подготовленные держатели, к которым уже успели подсоединить провода. Этот элемент представляет собой небольшую колбу с двумя электродами – жестким и гибким биметаллическим

Второй стартер аналогично крепится в полости держателя, расположенного с противоположной стороны рядом с дросселем. От одного балластного компонента на 36 Вт можно запитать 2 лампочки

Осталось самое интересное – проверить в действии собранную схему, включив питающий кабель в электрическую сеть. Если все выполнено правильно, то две ЛЛ запустятся и начнут светить. В противном случае они никак не отреагируют

Фазную жилу питающего кабеля подсоединяют в дроссель

Соединение второй лампы со вторым стартером

Подсоединение в цепь второй стороны лампы

Соединение второй лампы с дросселем

По одному стартеру для каждой лампочки

Установка пускателей в держатели

Дроссель один на две лампочки

Проверка работоспособности собранной схемы

Подобная схема подключения актуальна для больших осветительных приборов. Что же касается компактных моделей, то они оснащены встроенным механизмом запуска и регулировки – миниатюрным , вмонтированном внутри корпуса изделия.

В компактной люминесцентной лампочке между цоколем и трубками со смесью газов располагается пускорегулирующий аппарат маленьких размеров. Он отлично справляется с запуском прибора и по сроку службы может значительно выигрывать у других элементов ЛЛ

Перегрев дросселя и возможные последствия

Использование лампочек, у которых вышел срок службы и периодически возникают различные поломки, может обернуться пожаром. О том, как утилизировать отслужившие люминесцентные приборы, подробно .

Избежать возникновения пожароопасной ситуации поможет регулярное инспектирование состояния осветительных приборов – визуальный осмотр, проверка основных узлов.

К концу службы лампы можно заметить существенный перегрев ПРА – конечно, водой проверять температуру нельзя, для этого следует воспользоваться измерительными приборами. Нагрев способен достигать 135 градусов и выше, что чревато печальными последствиями

При неправильной эксплуатации может произойти взрыв колбы . Мельчайшие частицы в состоянии разлететься в радиусе трех метров. Причем они сохраняют свои зажигательные способности, даже упав с высоты потолка на пол.

Опасность представляет перегрев обмотки дросселя – аппарат состоит из различных типов материалов, каждый из которых имеет свои характеристики. Например, изоляционные прокладки производители пропитывают сложными составами, отдельные элементы которых имеют неодинаковую горючесть и способность к образованию дыма.

Даже семь витков дросселя, в которых случилось замыкание, способны стать пожароопасными. Хотя большую вероятность возгорания представляет замыкание не менее 78 витков – этот факт был установлен опытным путем

Помимо перегрева дросселирующего элемента, существуют и другие ситуации с люминесцентными светильниками, представляющие пожарную опасность.

Это могут быть:

• проблемы, обусловленные нарушением технологии изготовления ПРА, что повлияло на конечное качество аппарата;
• плохой материал рассеивателя осветительного прибора;
• схема зажигания – со стартером или без него пожарная опасность одинакова.

Следует помнить, что к проблемам может привести небрежность при выполнении подключения, плохое качество контактов или составляющих цепи, что чаще всего происходит при использовании совсем дешевых аппаратов, приобретенных у неизвестных производителей.

Добросовестные компании дают гарантию на свою продукцию, а технические параметры приборов, указанные на корпусе или упаковке, соответствуют действительности. Этот факт прямо влияет на срок службы как самого ПРА, так и , с особенностями устройства и работы которых ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Тонкости сборки схемы из двух ЛЛ с последовательным включением:

Видеоролик о том, что такое дроссель и зачем он нужен:

Проверка дросселя на предмет поломки:

О правилах выбора дросселя в зависимости от типа разрядной лампы:

Ознакомившись с назначением и устройством дросселей, используемых для запуска люминесцентных лампочек, можно вооружиться схемой подключения и попытаться реализовать ее самостоятельно. Правда, это актуально для дома.

В общественных учреждениях решение подобных вопросов следует доверить электрикам, имеющим спецдопуск к электромонтажным работам.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Расскажите о том, как подбирали и подключали дроссель. Делитесь полезной информацией по аспектам выбора и технологии установки устройства.

назначение, устройство и принцип работы

Появление и усовершенствование светодиодных ламп постепенно снижают популярность люминесцентного освещения. Но еще долго светильники «дневного света» будут пользоваться спросом у населения из-за своих положительных качеств. Современные стартеры и дроссели для люминесцентных ламп имеют высокую надежность, что способствует сохранию лидерства люминесцентного освещения.

• Назначение дросселя
• Устройство и принцип работы
• Возможные неисправности
• Виды и модели
  • Обзор производителей

Назначение дросселя

Сам термин «дроссель» происходит из немецкого языка. В вольном переводе он означает «фильтр», или «ограничитель». Именно такую функцию и выполняет дроссель для ламп дневного света. Газоразрядные лампы в момент пробоя и стабильного горения газового разряда имеют существенные различия в своих параметрах.

В момент включения этот элемент ведет себя как дополнительное оборудование к стартеру, создавая импульс напряжения для зажигания тлеющего разряда. Потом стартер отключается, а дроссель поддерживает горение лампы и сглаживает пульсацию переменного тока.

Устройство и принцип работы

Дроссель по своему устройству — обычная индукционная катушка, рассчитанная на конкретное напряжение и силу тока. Его составляющими элементами являются:

• сердечник;
• медная проволока со специальной изоляцией;
• защитный кожух.

При прохождении переменного электрического тока через витки проволоки в сердечнике возникает магнитное поле, которое поддерживает направление течения тока после смены его движения.

Так и происходит сглаживание пиков пульсации переменного тока, что обеспечивает стабильное горение тлеющего разряда внутри трубки люминесцентной лампы. Вот для чего нужен дроссель в люминесцентных лампах.

Возможные неисправности

Так как устройство данного элемента очень простое, то возможных поломок может быть только две: обрыв цепи и межвитковое замыкание. При обрыве цепи деталь полностью выходит из строя и не выполняет своих функций; её следует заменить.

При межвитковом замыкании часть обмотки выходит из строя, элемент сохраняет, как правило, свою работоспособность, но меняются его рабочие параметры. Такая неисправность более опасна, так как сразу ее диагностировать без тестера не всегда возможно. А долгое использование лампы с таким дросселем может привести к поломке всего оборудования.

Виды и модели

По типу питания дроссели бывают однофазными и трехфазными. Первые наиболее распространены и используются как для бытового, так и для промышленного освещения. Вторые менее популярны и используются только в промышленном осветительном оборудовании.

По степени потери мощности выделяют три группы: с низкой, средней и обычной потерей мощности. Их маркируют соответственно символами B, C и D.

Обычные дроссели имеют электромагнитный принцип действия, в их конструкции присутствует сердечник и обмотка.

Более современная разновидность

— электронные, которые массово начали выпускаться всего несколько лет назад. У них вместо обычного сердечника и обмотки — миниатюрный инвертор. Такие детали несколько дороже обычных, но они не требуют дополнительно применять стартер для зажигания тлеющего газового разряда.

Разные люминесцентные источники света нуждаются в подключении дросселей разной мощности. Есть три группы по мощности:

• от 9 Вт до 15 Вт — предназначены для небольших настольных светильников;
• от 18 Вт до 36 Вт — для потолочных и настенных бытовых светильников;
• от 65 Вт до 80 Вт — используются в мощных промышленных светильниках и источниках света с несколькими лампами.

Обзор производителей

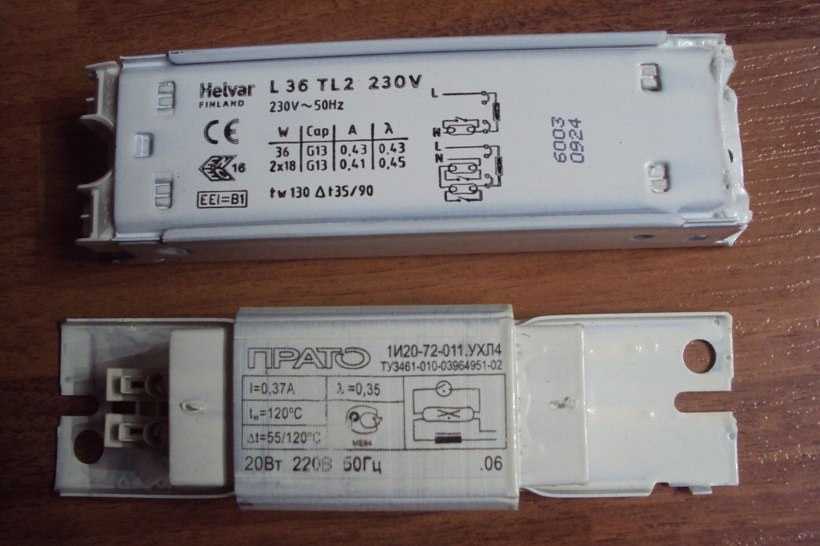

Для бытовых источников света лучший вариант — детали греческого производства под торговой маркой Schwabe Hellas. Широкий ассортимент по мощности позволяет подобрать необходимый элемент для любой бытовой однофазной лампы дневного света.

Хорошо себя зарекомендовали элементы финского производителя Helvar. Они славятся тем, что обладают низкими потерями мощности и практически не создают помех при работе. Для мощных промышленных люминесцентных источников света оптимальны дроссели данной фирмы мощностью 85 Вт.

Обычно дроссели и стартеры являются комплектующими элементами при продаже ламп дневного света. Но иногда возникает необходимость их замены. Рекомендуется выбирать для этого продукцию таких известных и проверенных производителей, как Navigator, Luxe и Chilisin.

Ремонт дросселей, особенно электронного типа, лучше не производить. Их устройство таково, что отремонтировать данную часть качественно в домашних условиях нет возможности из-за миниатюрных деталей. Лучше заменить элемент в сборе.

Замену деталей необходимо производить при полном обесточивании светильника.

Проверку работоспособности можно произвести и без мультиметра. Достаточно подключить элемент к заведомо исправному светильнику, проверить скорость зажигания разряда и стабильность его горения.
