инструкция по применению, основные функции и преимущества устройства
Не так давно в помощь автомобилистам вместо контрольной лампочки пришли современные компактные устройства. Одна из популярных моделей цифровых мультиметров — DT 832. Инструкция по применению прилагается в комплекте, ее следует обязательно изучить перед началом эксплуатации. Прибор работает от батареек, имеет небольшие размеры, отличается низкой стоимостью.
- Назначение устройства
- Постоянное и переменное напряжение
- Сила тока
- Прозвон диодов и другие функции
- Советы по выбору мультиметра
Назначение устройства
Все мультиметры можно разделить на цифровые и аналоговые. Последние являются более устаревшим вариантом, показания нужно снимать, опираясь на значение стрелочного индикатора.
С цифровыми устройствами дело обстоит гораздо легче: показания представлены в цифровом формате на экране прибора. Такие мультиметры более удобны в эксплуатации, обладают высокой точностью измерения.
Устройство небольшого размера, по центру расположен круговой указатель, с его помощью выбираются режимы работы прибора (когда он выключен, стрелка показывает положение OFF). На циферблате отмечены максимальные значения, которые может измерить устройство в конкретной величине. Кроме того, с помощью указателя устанавливаются особенные рабочие режимы.
Несмотря на низкую цену, прибор может многое. В инструкции к мультиметру указано, что он измеряет ряд важных показателей:
- переменное и постоянное напряжение;
- силу тока;
- сопротивление резисторов.
Прозвонка провода на предмет короткого замыкания совмещается со способностью тестировать диоды, не выпаивая их — при попадании на нерабочий участок цепи система выдает звуковой сигнал. Устройство можно использовать в качестве генератора прямоугольных импульсов, а также с его помощью измерять коэффициенты усиления транзистора по току.

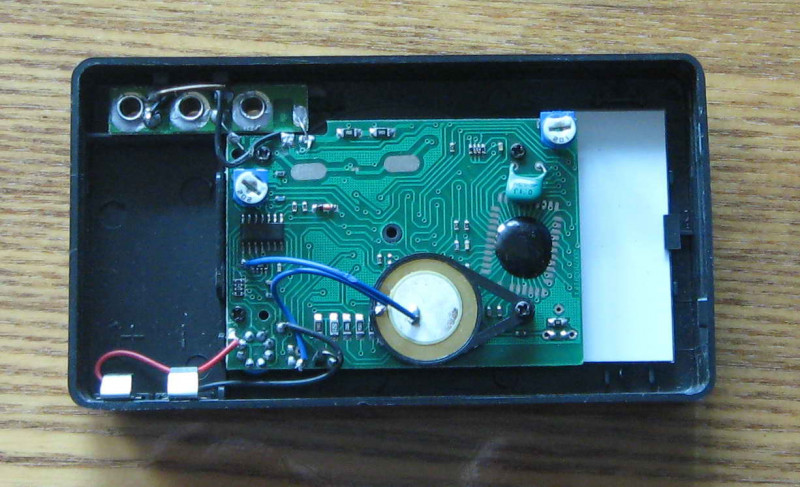

youtube.com/embed/qSGlSnsF6QA»> Питание мультиметра осуществляется с помощью батарейки Крона с напряжением 9 В. Если необходимо заменить источник питания, нужно снять заднюю крышку путем откручивания двух винтов. Кроме того, на задней панели платы прибора расположен предохранитель, предотвращающий перегрузы.
Подключить щупы к измерительному устройству достаточно просто: черный провод совмещается с разъемом COM — это гнездо минуса. Красный щуп подключается к разъему посередине, максимальное значение тока составляет 200 мА. Верхний разъем используется, если нужно измерить силу тока до 10 ампер.
Каждый тип измерения различных параметров (напряжение, сопротивление и т. д) обозначен рядом максимальных значений. Величина измеряемого параметра должна быть меньше максимального значения.
Так, если измеряется постоянное напряжение, значение которого менее 20 В, то указатель должен стоять на отметке 20. Если заранее неизвестны приблизительные значения конкретной величины, чтобы обезопасить прибор от выхода из строя, следует установить максимальное значение, а затем уменьшать его.
Постоянное и переменное напряжение
С помощью прибора можно узнать значение напряжения сети, например, путем проведения измерений в электрической розетке. Всем известно, что стандартные показатели должны быть в пределах 220 В, поэтому на приборе нужно выставить режим ACV со значением 750 В (это необходимо для предотвращения перегорания предохранителя).
Подключение должно проводиться параллельно к выводам с потребителем и без него. В случае с розеткой необходимо вставить щупы в отверстия. Следует отметить, что запрещается дотрагиваться до металлических деталей щупа, перед началом измерения нужно убедиться в целостности изоляции.
Если показатели находятся в пределах 220−250 В, значит, напряжение в норме. Чтобы узнать, насколько падают значения под действием нагрузки, в соседнюю розетку нужно подключить утюг, чайник или любой другой бытовой прибор.
Всем известно, что постоянное напряжение есть в различных устройствах.
Некоторые из них:
- блоки питания;
- аккумуляторы;
- батарейки.
В этом случае прибор должен быть включен в режим DCV. Обязательно нужно соблюдать полярность, иначе мультиметр покажет отрицательные значения. Таким же образом можно находить в системе провода с плюсом или минусом.
Если требуется провести узнать параметры в автомобиле, достаточно установить верхний предел в значение 20 В. Таким образом измеряется напряжение бортовой сети, клемм аккумулятора.
Сила тока
Узнать параметры силы тока можно при условии подключенного потребителя — под нагрузкой. Щупы прибора необходимо последовательно подсоединить в место разрыва цепи ДО потребителя. Нельзя подключать прибор напрямую к аккумулятору или розетке — это чревато выходом устройства из строя.
В качестве примера можно узнать значение силы тока в цепи, которая состоит из батарейки в 1,5 В и индикатора с лампочкой. Для этого на приборе необходимо установить максимальный предел в 10 Ампер.
Затем переставить щуп полюса к силовому гнезду. После этого надо разорвать цепь и подключить щуп к плюсовому выходу на батарейке, а второй — к вводу лампы. Прибор покажет приблизительное значение 0,04 А. Для получения более точных показателей нужно снизить предел.
Следует отметить, что узнать силу тока в сети со значениями в 220 В не получится, прибор не оснащен такой функцией. Возможность проведения измерений позволяет автомобилисту рассчитать нужное сечение проводов для дополнительного оборудования.
Прозвон диодов и другие функции
Для проведения таких манипуляций нужно выставить прибор в соответствующее положение, которое обозначается значком в виде стрелочки с плюсиком на конце. В этом случае можно поверить обрыв на определенном участке цепи, а также работоспособность диодов или светодиодов.
Все замеры следует проводить с отключенным источником питания. Чтобы найти участок с обрывом, необходимо подключить один щуп к одному концу, а второй — к другому.
Если система не зафиксирует обрывов, прибор издаст характерный звуковой сигнал, а на дисплее будут значения, приближенные к нулю. Соответственно, при обнаружении обрыва звукового сигнала не будет, на экране в левом углу будет отображена цифра 1. Такое положение свидетельствует о том, что цепь разомкнута.
Кроме того, на этом режиме можно узнать, пробит ли диод, а также значение падения напряжения — этот показатель является ключевым параметром исправности детали. Измерения проводятся вышеописанным способом.
С помощью устройства можно измерить коэффициент передачи транзистора. На мультиметре он обозначен буквами hFE. Для этой опции сбоку прибора присутствуют специальные разъемы, в которых расположены пазы с обозначениями Е, В, С, а также обозначена структура PNР или NPN.
Еще одной полезной функцией является вычисление сопротивления, которое на мультиметре обозначено значком Ω. Прибор имеет 5 основных пределов, зачастую используются 2000 Ом и 2000 кОм.
Советы по выбору мультиметра
Если человек никогда не сталкивался с подобным прибором, специалисты рекомендуют для первого раза приобрести самое простое и дешевое устройство, в этом случае его будет не жалко выкинуть в случае поломки. Если автолюбитель уже знает, как пользоваться мультиметром ДТ 832, можно купить более удобное устройство со вспомогательными функциями.:
- Встроенная звуковая индикация является дополнительным помощником владельца при проведении измерений.
- Желательно, чтобы прибор был оснащен плавким предохранителем, который при выходе из строя можно заменить. В противном случае прибор можно считать одноразовым, ведь ошибки нередко случаются и непременно приведут к поломке прибора.
- Оптимально, если корпус мультиметра будет прорезиненным.
Пользоваться мультиметром DT 832 не так сложно, как кажется на первый взгляд. Необходимо владеть минимальными знаниями о работе с устройством, а также быть максимально аккуратным.
При соблюдении всех пунктов инструкции по использованию прибор прослужит без сбоев и повреждений много лет.
Документация на МУЛЬТИМЕТРЫ
Документация на МУЛЬТИМЕТРЫ В началоСмотретьдокументацию DT-830BDT-832 MY-65 YX-360TR DT700B DT700C DT700D MY-60 MY-61 MY-62 MY-63 MY-64 UT30B UT30C UT30D UT33B UT33C UT33D MS8221A DT-9208 MAS830L MY-68 M830B М830В М832 М838 DT-33 |
Скачать документацию (ИЭ, МП, ПС, РП, РЭ, СП, ТО, ТУ, ФО)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
комбинированный мультиметры прибор принципиальная схема универсальный цифровой цифровые электрическая |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Практическое программирование микроконтроллеров |
Программирование PIC- микроконтроллеров |
Программирование PIC- микроконтроллеров |
||||||||||||||||||||||||||||||||||||||||||||||||||||
ПС и ИЭ.djvu
Принципиальная схема.djvu
РЭ.djvu
Схема электрическая принципиальная.djvu
РЭ.pdf
Как пользоваться мультиметром DT 832: инструкция, характеристики и отзывы
Приборы, сочетающие в себе амперметр, вольтметр и омметр, удобны для использования в быту и на работе.
Каждому домашнему учителю важно знать, как пользоваться мультиметром DT 832, одним из самых популярных приборов. Сначала нужно прочитать и запомнить инструкцию. Его следует выполнять неукоснительно, ведь при малейшей ошибке устройство может выйти из строя.
Прибор предназначен для определения параметров:
- Электрический ток;
- Напряжение между двумя точками электрической цепи;
- Удельное электрическое сопротивление.
Устройство также выполняет ряд операций:
- Неразрывность цепей с цифровой индикацией и звуковой сигнализацией;
- Контроль целостности полупроводниковых деталей;
- Измерение коэффициентов усиления транзисторов;
- Измерение температуры термопарой.
Мультиметр
Чтобы научиться правильно пользоваться мультиметром DT 832, сначала необходимо ознакомиться с его устройством.
- Жидкокристаллический дисплей показывает числовые значения параметров.
- Функции устройства меняются переключателем.
Когда он не используется, он выключен, иначе аккумулятор быстро разрядится. - Три разъема прибора служат для подключения к щупам. В основной («COM») с отрицательной полярностью вставляется штырек с черным проводом. Красный щуп вставляется в следующее гнездо с маркировкой VΩmA. Он служит для измерения силы тока, напряжения и сопротивления. Через третье гнездо (верхнее) измеряется значение постоянного тока от 0,2 до 10 А.
- Панель для измерения коэффициента усиления транзисторов.
- Провода с щупами. По сравнению с самим устройством качество намного ниже, и многие домашние мастера для себя изготавливают их заново. Проволока берется сечением 1 мм 2 , оболочка должна быть толстой и упругой. Для подключения к любому месту цепи через изоляцию или лаковое покрытие вместо щупов к проводам припаивают иглы.
Когда он не используется, он выключен, иначе аккумулятор быстро разрядится.Как пользоваться мультиметром DT 832: Инструкция
Требуемый режим устанавливается переключателем. Пределы измеряемых характеристик указаны на передней панели прибора и в инструкции.
Перед использованием мультиметра DT 832 необходимо перевести переключатель в нужный режим.
Сопротивление
Функция в основном используется для обеспечения непрерывности электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Выключатель размещается в секторе сопротивления на самом нижнем уровне со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает, что имеется разрыв или превышение 50 Ом. Контакт может быть нарушен непосредственно между щупом и гнездом. Провода замыкают накоротко для проверки работы устройства. Прибор должен показывать ноль или несколько ом.
Перед использованием мультиметра DT 832 для проверки электронных цепей следует снять с платы одну ножку резистора.
Мультиметры китайского производства низкого качества имеют значительную погрешность при измерении электрических параметров. Также сигнал искажается от соединительных проводов и щупов. Профессионалы сами изготавливают аксессуары для тестера, ведь заводские, как правило, некачественные.
Напряжение постоянного тока
Сектор DCV разделен на пять диапазонов. Для измерений берется большой шаг диапазона значений. Если установить меньший диапазон, блок может перегореть. Если высокая точность не требуется или измеряемое значение неизвестно, мультиметр устанавливается на максимальный предел. Тогда диапазон можно будет установить более точно. Сигналом превышения предела измерения является предупреждение HV, которое загорается на дисплее в верхнем левом углу.
Особо тщательно измеряются большие значения напряжения. Полярность соблюдать не обязательно: если перепутать, слева на экране появляется знак «-».
Напряжение переменного тока
Сектор ACV используется для измерений. Важно правильно подключить тестер к правильным пределам, иначе он может выйти из строя.
Если вместо переменной выбрать диапазон постоянного напряжения, ошибка может иметь катастрофические последствия для устройства.
D.C
Малые токи измеряются в секторе DCA.
Здесь следует быть очень осторожным. Если при измерении напряжения в этом диапазоне будет обнаружена ошибка, произойдет короткое замыкание.
Для измерения тока до 10 А красный щуп подключается к верхнему гнезду. Важно знать, как пользоваться цифровым мультиметром DT 832 при больших токах. Показания должны сниматься в течение нескольких секунд!
Проверка диодов
Радиочасть припаяна с одного конца платы, при проведении замеров. Проверить транзистор можно и на участке измерения сопротивления, так как по принципу работы элемент представляет собой два диода, соединенных между собой. Выяснив, какой из выводов является базовым, оба перехода проверяют на пробой. У транзисторов типа pnp положительный щуп устанавливается на базу, а отрицательный щуп должен показывать бесконечность на остальных выводах. Для элементов npn провод от гнезда «СОМ» подключается к базе. Сопротивление эмиттерного перехода больше коллекторного и составляет 0,5-1,2 кОм.
Неразрывность переходов определяет исправность транзистора. Текущий коэффициент усиления можно определить, вставив контакты в соответствующие гнезда на панели.
Измерение температуры
Переключатель устанавливается в положение «Температура», а штекер термопары вставляется в гнезда прибора. Внутренняя температура измеряется без термопары в том же функциональном диапазоне.
Проверка исправности конденсаторов
В инструкции, описывающей, как пользоваться мультиметром DT 832, для чайников приведены только основные функции, характерные для большинства приборов. Когда нужно проверить конденсатор, а возможности определить емкость нет, можно хотя бы установить, исправен он или нет. Сначала его следует починить и закоротить ножки, чтобы снять заряд, если он есть.
Затем переключатель прибора устанавливается на стрелку и концами щупов нужно коснуться выводов полярного конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее появится показание сопротивления, а затем загорится «1».
Это означает, что заряд закончился и сопротивление бесконечно велико. Если сразу появляется единица, значит, внутри произошел обрыв, если сопротивление равно нулю — замыкание между пластинами.
Неполярный конденсатор проверяется на значение сопротивления, которое должно быть больше 2 мОм для исправной части.
Мультиметр «Ермак»
Обычный пользователь может пользоваться простым, дешевым и надежным мультиметром «Ермак» цифровым ДТ 832. Как им пользоваться? Очень просто, это обычный тестер.
Устройство включается установкой переключателя в нужное положение. Характеристики ничем не отличаются от обычных, а цена небольшая. Отзывы о модели китайского производства даются положительные, для решения бытовых проблем с проводкой вполне подходит.
Заключение
Пользоваться мультиметром DT 832 должен каждый мастер, так как он крайне необходим в быту. Большинство отзывов о модели положительные, благодаря многочисленным функциям и приемлемой цене. Чтобы устройство прослужило долго, следует внимательно следовать инструкции по его использованию.
