Нейтраль в электрике: принцип работы, назначение, обозначение, отличия от фазного провода

Как образуется ноль(нейтраль) в трансформаторе: функции и понятие

Кроме фазных контактов в трансформаторе существует ноль, выполняющий роль нейтрали и начала, служащего исходной точкой для измерения характеристик напряжения. Рассмотрим, откуда берётся ноль в трансформаторе и его функции.

Содержание

1. Понятие нуля в трансформаторе
2. Откуда берётся
3. Функции
4. Системы подачи напряжения

Понятие нуля в трансформаторе

Вырабатываемая на электростанциях электроэнергия изначально подаётся на ближайшие распределительные подстанции по высоковольтным линиям. Для снижения величины напряжения до используемой в технике 380 В задействуются понижающие трансформаторы.

Для этого применяются трёхфазные трансформаторы, в которых ток направляется на первичные катушки, каждая из которых включает 3 фазные обмотки. Таким образом преобразователь состоит из 6 обмоток на входе и 12 – на выводе.

Фазные контакты в трёхфазном трансформаторе могут соединяться по схеме:

• звёзды;
• звёзды с нулевым контактом;
• треугольника.

Нулём в трансформаторе называют соединение фазных контактов. Ноль существует только у трёхфазных агрегатов.

Откуда берётся

Важно понимать, откуда берётся нулевой провод в данном агрегате. Его получают при соединении обмоток в одну точку. Таким способом формируется нейтраль, заземляемая для снижения напряжения в проводниках.

Чтобы обеспечить подвод нулевой фазы к потребителям, от указанного места контакта выполняется отвод, который подаётся на линию, наряду с фазными и заземляющими проводниками.

Различают следующие виды нулевого провода:

1. Изолированный – который не соединяется с заземляющим контактом в распределительной коробке.
2. Глухозаземленный – соединяемый с заземлением.

Для старых домов характерно выполнение заземления нулевого провода. Распределительный щиток зануляется, но не подсоединяется к земле. По новым стандартам заземление с нулём разделены. Напряжение подаётся по фазе, а ноль соединяется с нейтральным контактом на распределительной подстанции.

Щитки оборудуются отдельными шинами для подсоединения фазного, нулевого и заземляющего контактов.

Функции

В идеальной ситуации ноль должен выполнять функции проводника, обеспечивая замыкание электрической цепи. Но фактически нередко напряжение по фазам значительно отличается.

При возрастании мощности в одной из фаз происходит снижение силы тока и смещение нуля, с образованием напряжения смещения. Данная характеристика прямо пропорциональна разнице фазного напряжения. В результате отдельным потребителям подаётся напряжение с повышенным, а другим – с пониженным вольтажом.

Назначение нулевого провода состоит в выравнивании напряжения между фазами, чтобы потребителям подавался ток со стандартными характеристиками.

Если для одной фазы вольтаж возрастает, избыток через ноль на подстанции переходит на другую фазу, выравнивая показатели.

Системы подачи напряжения

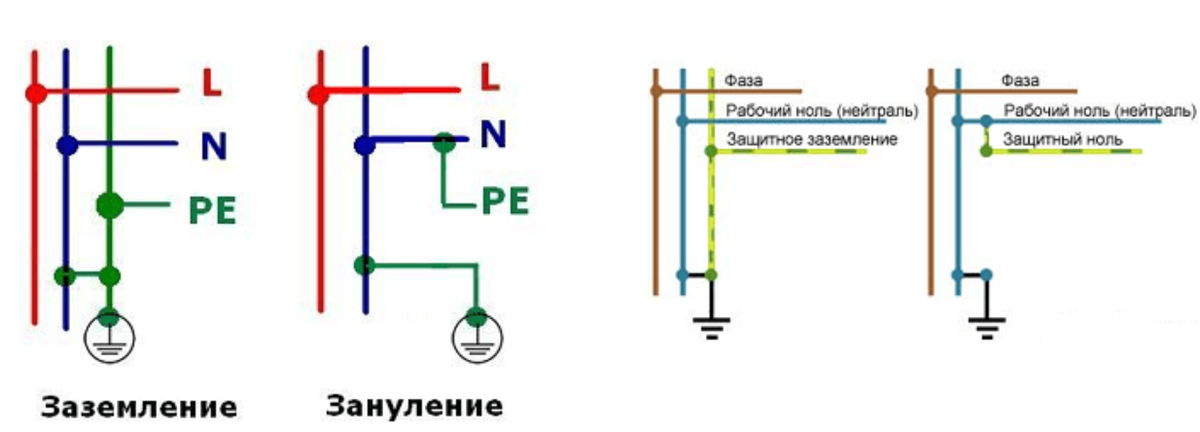

Различают следующие системы подачи напряжения, предусматривающие наличие различных выводов:

• с глухозаземлённой нейтралью – когда подаются 3 фазных провода и один заземлённый нулевой, получаемый от их соединения и заземления на подстанции;
• с двумя нулевыми проводниками – в данной схеме, кроме рабочего нулевого, предусмотрено наличие нулевого защитного провода с разделёнными функциями.

Последняя из приведённых схем обязательна после изменения положений действующего ПУЭ. Таким способом обеспечивается безопасность при выполнении зануления корпусов электрооборудования (соединения их с нулевым проводом).

При первой из приведённых схем, через нулевой провод мог проходить ток. Поэтому подобная мера приводила к высокому риск поражения персонала электрическим током.

Если разделить функции рабочего и защитного нулевого проводов, как регламентируется современными стандартами, нагрузочный ток проходит только по первому из них. Второй предназначен для соединения контактов от корпусов оборудования на заземляющий контур. При подводе к каждому доку, такой проводник подключается к отдельному заземляющему контуру, что обеспечивает дополнительную безопасность.

Рядовому потребителю важно правильно понимать возникновение фазы и нуля при подаче напряжения. Особенно возрастает необходимость повышения начального уровня грамотности в вопросах электротехники, если рядовые потребители дополнительно устанавливают индивидуальные трансформаторы для выравнивания характеристик электрического тока, подаваемого к дому. Это требуется для правильного подключения оборудования и обеспечения безопасной его эксплуатации.

Какой буквой и цветом обозначается нуль и фаза в электрике

При подключении самих электроприборов — освещения, вентиляции, автоматического выключателя — пользователи могут обнаружить буквенные обозначения клемм. L, N в электротехнике — это фаза и земля, к которым подключены соответствующие провода.

1. Алфавитное обозначение кабелей
2. L — символ фазы
3. N — буквенное обозначение нейтрального
4. PE — индикатор заземления
5. Цвета изоляционных оболочек проводников
6. Цвет проводника заземления
7. Цветовое обозначение нейтральных рабочих контактов
8. Цвета фазных проводников
9. Зачем использовать цветовое кодирование
10. Тонкости ручного цветового кодирования
11. Специфика двухпроводной маркировки
12. Разделение трехжильных кабелей
13. Процедуры разделения для пятипроводной системы
14. Как цветовое кодирование многопроводных систем
15. Цветовое кодирование системы как способ ускорения установки
16. Требования к окраске кабеля при монтаже

Буквенная маркировка проводов

Изолированные кабели с внутренними токопроводящими жилами используются в бытовых и промышленных линиях электропередачи. Изделия отличаются цветом изоляционной оболочки и маркировкой. Маркировка фаз и нейтралей в электроустановках ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электроустановках до 1000 В регламентируется ГОСТ Р 50462-2009:



• В разделе 6. 2.1 говорится, что нулевой проводник маркируется как N;
• В разделе 6.2.2 говорится, что заземленный защитный проводник обозначается как PE;
• В разделе 6.2.12 говорится, что в электротехнике L — это фаза.



Понимание обозначения упрощает монтажные работы в коммерческих, жилых и офисных зданиях.

L – обозначение фазы

В сети переменного тока провод, находящийся под напряжением, является фазным проводом. Слово Line означает активный проводник, линию и поэтому обозначается буквой L. Фазные провода должны быть покрыты цветной изоляцией, так как если их оставить неподключенными, они могут стать причиной ожогов, травмирования людей, пожара или выхода из строя различного оборудования.

N – буквенный символ нуля

Символ рабочей нейтрали или нейтрального провода — N, от аббревиатуры neutral или Null. Так обозначаются клеммы подключения нейтрали в однофазной или трехфазной сети при создании цепи.

Слово ноль используется только в странах СНГ, во всем мире проводник называют нейтральным.

PE – индекс заземления

Если проводка заземлена, применяется буква PE. Защитное заземление с английского переводится как заземляющий проводник. Клеммы и клеммы выключателей с нейтральным заземлением маркируются таким же образом.

Расцветка изоляционного покрытия проводников

Цвета заземляющих, фазных и нулевых проводников должны быть выбраны в соответствии с действующими стандартами. В документе указаны цветовые различия для заземления в пусковой панели, а также для нейтрали и фазы. Понимание цветового обозначения изоляции избавляет от необходимости расшифровывать буквенные обозначения.

Какой цвет проводов фаза ноль земля, какая маркировка существует? Маркировка для сети 220В

Цвет жилы заземления

Европейский стандарт IEC 60446:2007 введен в действие в Российской Федерации с 1 января 2011 года. В нем указано, что заземлению подлежит только желто-зеленая изоляция. Если составлена электрическая схема, то заземляющий проводник должен быть обозначен PE.

Заземляющий проводник присутствует только в кабелях с 3 и более жилами.

В кабелях PEN, используемых в старых зданиях, заземляющий и нулевой проводники объединены. Изоляция в этом случае имеет синий цвет земли и желто-зеленые гильзы в местах соединения и на концах проводников. В некоторых случаях используется обратное обозначение — желто-зеленое заземление с синими клеммами.

Заземляющие и нейтральные проводники кабелей PEN тоньше, чем фазные проводники.

Обеспечение защитного заземления является обязательным условием для электромонтажа в жилом или коммерческом здании. Его необходимость указана в правилах устройства электроустановок и ГОСТ 18714-81. Согласно стандартам, заземление нейтрали должно иметь наименьшее значение сопротивления. Чтобы избежать путаницы, используется цветовая маркировка кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы избежать путаницы между фазой и нейтралью, вместо букв L и N используются цвета проводов. Электрические стандарты определяют, что нейтраль — синяя, сине-белая, независимо от количества проводников.

Ноль может быть обозначен латинской буквой N, которая на диаграмме читается как минус. Причина показаний — вклад нуля в короткое замыкание.

Расцветка фазного провода

Фаза — это проводник под напряжением, неосторожное прикосновение к которому может привести к поражению электрическим током. Начинающему электрику часто трудно определить местонахождение кабеля. Фаза идентифицируется по оттенкам: черный, коричневый, кремовый, красный, оранжевый, розовый, фиолетовый, серый и белый.

Буквенный индекс фазы — L. Используется в тех случаях, когда проводники не имеют цветовой маркировки. Если проводник подключен к нескольким фазам, рядом с буквой L ставится порядковый номер или латинские буквы A, B, C. Фаза также часто обозначается как плюс.

Фазный провод не должен быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно с помощью индикаторной отвертки. Необходимо коснуться наконечником неизолированной части изделия. Загорание индикаторной лампы указывает на наличие фазы. Если лампа не горит, сердечник нейтрален.

Цветовая маркировка сокращает время, необходимое для поиска нужного проводника, устранения неполадок. Знание цветов проводников также исключает риск поражения электрическим током.

Нюансы ручной цветовой разметки

Ручная цветовая маркировка используется, когда в старых домах используются провода одного цвета. Перед началом работы составляется схема, на которой отмечаются цвета проводов. Провода можно пометить во время установки:



• со стандартными кабельными лентами;
• термоусаживаемые трубки короткого замыкания;
• Изоляционная лента.



Правила разрешают использовать специальные комплекты для маркировки. Точки маркировки нейтрали и фазы указаны в правилах монтажа и ГОСТе. Это концы проводника и места его соединения с шиной.

Специфика разметки двухжильного провода

Если вы уже подключили кабель к сети, можно воспользоваться индикаторной отверткой. Сложность этого инструмента заключается в том, что вы не можете определить более одной фазы. Вы должны будете подключить их с помощью мультиметра. Во избежание путаницы можно нанести цветовую маркировку на электрический проводник:



• Выберите термоусадочную трубку или клейкую ленту для обозначения нуля и фазы;
• работают не по всей длине кабеля, а только в соединениях и узлах.



Разметка трехжильного провода

Полезно использовать мультиметр для определения фазы, земли и нейтрали в трехжильном кабеле. Установите его в режим переменного напряжения и осторожно коснитесь фазы, а затем коснитесь щупом других прядей. Запишите показания тестера и сравните. Подключение фаза-земля будет иметь более низкое напряжение, чем подключение фаза-земля.

Расцветка проводов и маркировка, фаза, нуль, земля, ПУЭ и стандарт,советы электрика

После уточнения линий можно сделать разметку. По цвету можно легко определить, какая это фаза — L или N. Ноль будет синим или темно-синим, плюс — любого другого цвета.

Порядок разметки пятипроводной системы

Для подключения трехфазной установки используется только пятижильный провод. Три проводника — это фазный проводник, один нейтральный проводник и один защитный проводник. Цветовая маркировка используется в соответствии с нормативными документами. Для защиты используется желто-зеленая оплетка, для нейтрали — синяя или голубая, а для фазы — оплетка из списка утвержденных цветов.

Как маркировать совмещенные провода

Для упрощения процесса подключения используются кабели с двумя или четырьмя жилами. Здесь защитная линия подключается к нейтральному проводнику. Буквенный код кабеля — PEN, где PE обозначает заземляющий проводник, а N — нейтральный.

В соответствии с ГОСТом используется специальный цветовой код. Длина подключенного кабеля будет иметь желто-зеленый цвет, а концы и точки подключения — синий.

Выделите основные проблемные места с помощью кабельных стяжек или клейкой ленты.

Расцветка проводки как способ ускорения монтажа

До вступления в силу ГОСТ Р 50462-2009 кабели имели белую или черную цветовую маркировку. Обнаружение фаз и нейтралей происходило при отключении тестера при подаче тока.

Использование цветных маркеров упрощает ремонтные работы, делает их безопасными и удобными. Зная цвета проводов, специалисту не придется тратить много времени на подведение электричества к дому или квартире.

Рассмотрите важность цветовой маркировки на примере лампочки. При замене лампы и перепутывании фазы и нейтрали существует опасность травмы или смерти от удара током. Когда L и N имеют цветовую маркировку в электропроводке, фаза идет к выключателю, а нейтраль — к источнику света. Напряжение нейтрализуется, и можно прикасаться даже к включенной лампочке.

Требования к расцветке проводки при монтаже

От распределительного щита к выключателю света прокладывается одножильный или двухжильный медный кабель. Количество проводов зависит от количества клавиш устройства. Это фаза, а не нейтраль. Допустимо использовать белый провод для питания, сделав пометку на схеме подключения.

Розетку следует подключать с учетом полярности. Рабочая нейтраль будет находиться слева, а фаза — справа. Заземление расположено в центре устройства и зажимается клеммой.

Если имеются два провода одного цвета, фазу и нейтраль можно найти с помощью тестера, индикаторной отвертки, мультиметра.

На электрической схеме должно быть указано, что обозначают L и N, но в электротехнике их несколько. На однолинейной схеме показана секция электроснабжения — тип питания, количество фаз на потребителя. Здесь рекомендуется сделать одну выемку на однофазной сети, три — на трехфазной и обозначить проводники цветом. Распределительные и защитные устройства маркируются специальными символами.

Правильная маркировка и цветовое кодирование проводников обеспечивает качество монтажа и обслуживания линии. Маркировка в соответствии с международными требованиями позволяет электрикам и мастерам «сделай сам» ориентироваться в электрической схеме.

Какова роль нейтрального провода?

Нейтральный провод является частью типовой трехпроводной цепи вместе с проводом под напряжением и проводом заземления. Из трех, это тот, который чаще всего неправильно понимают. Итак, , что делает нейтральный провод?

Роль нейтрального провода

Нейтральный провод — это проводник с током, по которому ток возвращается к источнику питания для установления контроля над напряжением. Обычно идентифицируемый по белому цвету, он возвращает неиспользованное электричество обратно в трансформатор. Это позволяет чередовать мощность проводника и замыкает круг электрической передачи. Нейтральный провод составляет половину полной цепи; вторая половина — горячая проволока.

Нейтральные провода присутствуют только в силовых цепях переменного тока. Нейтральные провода, по которым проходит ток в обычных цепях 240 В, имеют белый цвет, а в промышленных цепях 480 В — серый.

Нейтральные провода и провода заземления

Не следует путать нейтральный провод с проводом заземления, поскольку они служат совершенно разным целям. Интересно, что Национальный электротехнический кодекс США является источником путаницы между заземляющим проводом и нейтральным. NEC называет заземляющее соединение «заземляющим» проводником, а нейтральное соединение — «заземленным» проводником.

Как только эта путаница устранена, на самом деле становится относительно легко различать их. Заземляющий провод обеспечивает путь для достижения напряжения на земле. Например, если удар молнии повредит линии за пределами вашего дома, заземляющий провод гарантирует, что ваши приборы не сгорят в процессе. Проводя токи короткого замыкания, заземляющий провод обеспечивает безопасность электрической цепи. В отличие от нейтрального провода, заземляющий провод фактически не несет электричества.

Североамериканская дилемма

Хотя нейтральный провод является необходимым компонентом трехпроводной системы, он не является частью каждой цепи переменного тока в Северной Америке. Некоторые гаджеты на континенте рассчитаны на использование 3-проводной системы 208 В с тремя горячими проводами и одним проводом заземления. В этом случае питание осуществляется по двум горячим проводам в цепи, а нулевой провод полностью отсутствует. В Европе нет такого понятия, как система 208 В, и нейтральный провод всегда является частью цепи. Трехпроводная система в Европе спроектирована симметрично, так что провод под напряжением и под напряжением можно переключать путем вращения.

Нейтральные провода в умном выключателе



Если вы занимаетесь ремонтом дома, возможно, вам приходилось иметь дело с нейтральными проводами при замене цепей освещения в вашем доме.

Как вы знаете, нулевой провод является необходимым компонентом умного выключателя. Обычный выключатель света в североамериканском доме может быть механическим выключателем, который прерывает питание, передаваемое по проводу под напряжением. В этом случае нулевой провод не является обязательным компонентом выключателя. Однако интеллектуальный переключатель — это электронная система, для которой требуется полная цепь.

У меня нет нейтрального провода. Что я должен делать?

В Соединенных Штатах в старых домах, построенных в 1960-х годах и раньше, часто есть распределительные коробки, в которых отсутствует нейтральный провод. Однако установлено, что в новостройках и старых домах после перепланировки обязательно должны быть проложены нулевые провода. Если вы делаете ремонт самостоятельно, очень важно понять , зачем нужен нейтральный провод. Если у вас нет нейтрального провода, вы можете пригласить электрика, чтобы он проложил его между выключателями и осветительными приборами. Полная замена электропроводки в вашем доме также возможна, но это может потребовать дополнительного времени и денег. Хотя американские дома могут быть непростыми, когда дело доходит до нейтральных проводов, их роль в обеспечении безопасности вашего дома не подлежит сомнению.

Назад к блогу

Recent Posts

• Как подключить трехпозиционный выключатель света: руководство
• Основные сведения о HDMI, Ethernet и HDMI с Ethernet: руководство
• Какие кабели использовать для базы на 400 А?
• Преодоление глобальных проблем с цепочками поставок в проводной и кабельной промышленности 2023
• Какой размер провода AWG следует использовать для работы с током 100 А?

Категории

• Кабель аэропорта
• Кабель MC с алюминиевой жилой
• Алюминиевый электрический кабель
• Строительный провод
• Кабель A и кабель B
• Управление кабелями
• кабельные барабаны
• Кабельная конструкция
• Кабели по отраслям
• Кабели по типу
• Кабели для центров обработки данных
• Кабели для передачи электроэнергии
• Коаксиальный кабель
• Медная строительная проволока
• Кабели для криптомайнинга
• Криптовалюта
• Специальные кабели
• кабели центра обработки данных
• Проволока для прямого захоронения
• ДЛО
• Электромобили
• Удлинители
• Волоконно-оптический кабель
• Промышленные кабели и провода
• Обзор отраслевых тенденций и новости
• Морской трос
• MC Кабель в металлической оболочке
• Военный
• Разное
• Сетевые кабели и кабели для центров обработки данных
• Новости
• НМ-Б Ромекс
• Нефть и газ
• Портативный кабель питания
• Информация о продукте
• Безопасность
• Кабель сервисного входа
• Солнечная энергия
• Солнечная энергия
• СОВ
• Кабели SOOW и портативные силовые кабели
• Кабели динамиков
• Наблюдение
• Провод термопары
• Провод термостата
• THHN
• URD и алюминиевые кабели
• Энергия ветра
• XHHW

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Что такое нейтральный провод и как он работает? [Видеогид]

Опубликовано: Electric City 16 марта 2021 г.

Об авторе

Electric City

Корпорация Electric City специализируется на устранении неполадок в электротехнике, ремонте электрооборудования и предоставлении полного спектра других услуг для жилых и коммерческих клиентов в Миннеаполисе, штат Сент-Луис. , Павел и прилегающие районы. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Теги:

Для тех, кто с ним не знаком, удивительный мир электропроводки может оказаться довольно сложным. Вам может быть интересно, что такое нейтральный провод? Есть много терминов, которые нужно запомнить, а также множество шагов и правил, которым необходимо следовать, чтобы обеспечить полную работоспособность электрической системы. Один из таких терминов, который вы, несомненно, слышали в какой-то момент на уроках естествознания, — это «нейтральный провод».

Как и любой другой компонент электрической системы, нейтральный провод необходим для создания функциональной цепи. Но что такое нейтральный провод и чем он отличается от других проводов, таких как провода под напряжением?

Продолжайте читать, чтобы понять роль нейтрального провода в цепи и почему он важен для всей вашей электрической системы.

Знакомство с основами работы с нейтральными проводами

Возможно, лучший способ понять, что такое нейтральный провод и его роль, — это взглянуть на самую простую схему.

Представьте, что перед вами батарея и лампочка. Как и на уроке естествознания в 5-м классе, вам нужно найти способ соединить их, чтобы запитать лампочку. Прежде всего, вам нужен провод, который будет получать питание от аккумулятора и соединять его с лампочкой. Этот провод известен как ваш горячий провод . Конечно, чтобы замкнуть цепь, провод должен возвращать электроны в источник питания, чтобы лампочка загорелась. Этот провод *барабанная дробь* ваш нейтральный провод .

Подытожим: провод накала несет электричество от источника питания и отводит его на нагрузку (лампочку). Нейтральные провода забирают использованную электроэнергию от нагрузки и возвращают ее к источнику питания.

Нейтральные провода в вашем доме

Хорошо, это все хорошо, но батарейки не питают лампочки в вашем доме. Вместо этого они подключены к трансформатору. И поскольку они не подключены к батареям, вместо постоянного тока в вашем электричестве используется переменный ток. При постоянном токе электричество движется по прямому пути через горячий провод к нагрузке, обратно через нейтральный провод, а затем обратно к источнику питания.

Вы можете думать о постоянном течении как о лодке, движущейся по реке, которая в конце концов возвращается в озеро, из которого она возникла, по петле. При переменном токе электроны постоянно перемещаются туда-сюда между проводами вместо идеальной постоянной петли. Для наших сегодняшних целей нам не нужно знать намного больше о постоянном и переменном токе, но полезно знать, если вы не можете вспомнить те дни в начальной школе.

Чтобы получить более полное представление о том, как работает электропроводка в вашем доме, посмотрите это полезное видео, любезно предоставленное The Engineering Mindset:

Из этого видео вы узнаете все тонкости электрических цепей в вашем доме, в том числе разницу между нейтральной и заземляющей проводкой. Имейте в виду, если вы проводите это исследование, чтобы провести какие-то работы с электропроводкой в ​​вашем доме, будьте осторожны ! Аварии с электропроводкой могут оказаться фатальными, поэтому беритесь за проект электропроводки только в том случае, если у вас есть опыт и вы уверены, что сможете сделать это правильно. Кроме того, обязательно соблюдайте соответствующие правила безопасности. В противном случае оставьте это местному профессионалу, который сможет безопасно и точно завершить проект.

Важность знаний о нейтральных проводах

Как видите, нейтральный провод необходим для электрической системы вашего дома. Без него не было бы цепи, по которой электричество текло бы и завершало свой круг обратно к источнику энергии. Нейтральные провода важны в каждой точке всей вашей электрической системы — с момента, когда они покидают трансформатор или блок предохранителей, на протяжении всего пути до их возвращения к источнику.

По этой причине важно, чтобы вы знали, что такое нейтральные провода и как они работают в вашем доме, особенно если вы планируете в какой-то момент выполнить какую-либо модернизацию электропроводки или панели. Общее представление о назначении каждого провода поможет обеспечить правильную работу вашей системы на долгие годы!

Electric City — ваша команда электриков Premier Minnesota

Для жителей Миннесоты или владельцев собственности, которым нужна помощь с электричеством в их доме или офисе, Electric City здесь, чтобы помочь.
