Цвет проводов фаза ноль земля.

---

---

Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.

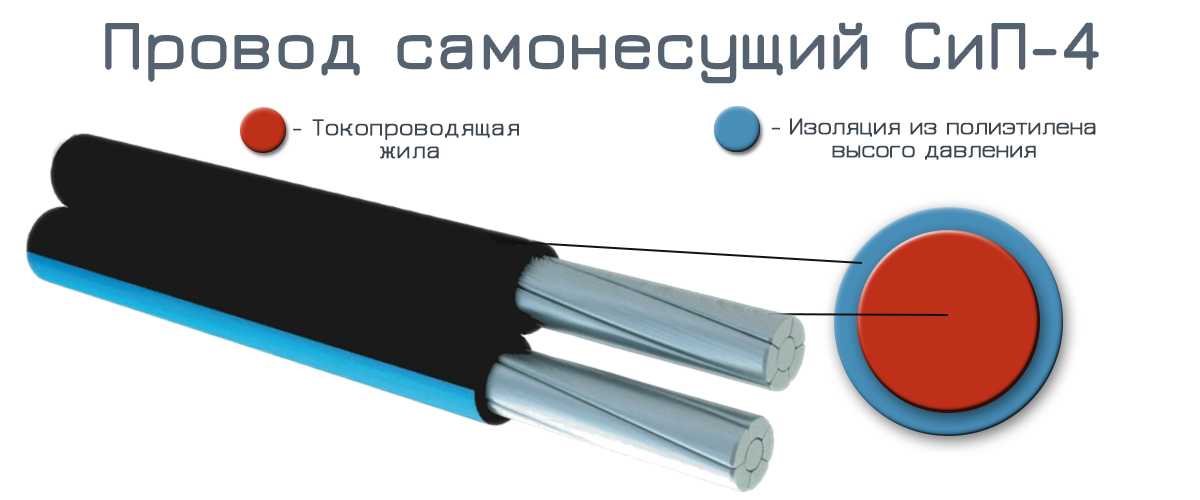

Монтажный провод

Какие цвета встречаются

Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал  проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.

Наглядный пример цветов для электрических проводников.

Нейтраль

---

---

Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.

Схема замкнутой электроцепи.

[sc name=img ]

Заземляющий провод

Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.

Как выглядит провод заземления.

Провод фаза

Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.

Какого цвета могут быть провода в кабеле

[sc name=img ]

Как самостоятельно обозначить провода цветом

Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных  в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.

Цветная изолента для обозначения проводов.

Термоусадочная трубка для изоляции проводов.

[sc name=img ]

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР

---

---

Плюсы и минусы, а также особенности организации точечного освещения в своей квартире Освещение в бане — правильная организация и установка Почему люстры все еще в моде и как выбрать идеальную Виды потолочных светильников и особенности монтажа, а также подключения каждого вида своими руками

Цвет проводов фаза, ноль, земля в электропроводке по ПУЭ

• Содержание

• Как может пригодиться знание цветовой маркировки в быту
• Параметры классификации проводов
• Меры безопасности
  • Техника безопасности и меры предосторожности
• Нормативная база
• Необходимость разделения по цвету
  • Трехпроводная система
  • Пятипроводная система
  • Совмещенные провода
  • Нестандартные провода и маркировка
• Как окрашиваются провода фазы
  • Цвет провода заземления
  • Какого цвета нулевой провод
• Буквенное обозначение проводов
• Как проверить правильность маркировки и расключения
  • Совет эксперта
  • Как разметить провод с тремя жилами
• Проверка правильности подключения
  • Как пользоваться индикатором?
  • Правила применения тестера

Как может пригодиться знание цветовой маркировки в быту

Знание цветовой маркировки в быту может пригодиться, к примеру, при подключении аудиоколонок. Если при их коммутации не соблюсти полярность, то динамик будет издавать фоновый шум, и ни о каком прослушивании музыки здесь речи уже не пойдёт. Однако помимо цветовой маркировки жил в сетях постоянного тока домашнему мастеру необходимо знать и о кабелях сетей с переменным напряжением. Ведь здесь огромное значение имеет факт определения фазы, ноля и заземления. Именно об этом и пойдёт речь далее.

Параметры классификации проводов

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
2. Материал токонесущей жилы. В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
3. Изоляция. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
4. Сечение кабеля. С помощью этого показателя можно определить силу переменного или постоянного тока, который будет проходить по проводникам.
5. Прочие показатели. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

• Использовать приборы только по их назначению;
• Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
• Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

• Не сгибать провода и кабели;
• Перед началом работы стоит обесточить всю сеть;
• Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
• При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

Техника безопасности и меры предосторожности

Принимаясь за работу, связанную с электричеством, необходимо помнить о том, что поражение током опасно не только для здоровья, но и для жизни человека. Поэтому здесь необходимо неукоснительно соблюдать все меры предосторожности и правила техники безопасности.

Электроточка, с которой производятся работы, должна быть отключена. Подача на неё напряжения допускается кратковременно для проверки фазы и иных жил провода. При этом домашний мастер должен быть крайне внимательным, чтобы не допустить прикосновения к токоведущим частям.

Важно и применение средств индивидуальной защиты, а именно  ̶  резиновых перчаток, диэлектрического коврика. Очень важен инструмент, которым работает домашний мастер. На рукоятках отвёрток и плоскогубцев не должно быть сколов или трещин – это может стать причиной поражения электрическим током.

Перед работой необходимо проверить целостность рукояток инструмента

Самое главное! Если у домашнего мастера имеются даже малейшие сомнения в том, что он способен выполнить электротехнические работы, лучше обратиться за помощью к профессионалам. С электричеством шутки плохи, оно этого не прощает.

Диэлектрические перчатки могут однажды спасти жизнь

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

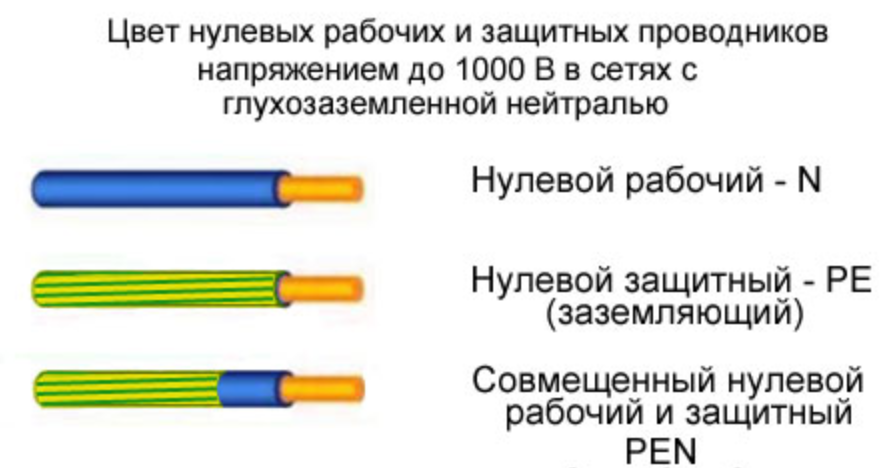

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line) — фазный провод;
• N (от слова Neutral) — нулевой провод;
• PE (от сочетания Protective Earthing) — заземление;
• «+» — положительный полюс;
• «-» — отрицательный полюс;
• М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 — первая фаза;
• L2 — вторая фаза;
• L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

• La — первая фаза;
• Lb — вторая фаза;
• Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи. Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют.

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В.

Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Совет эксперта

Если цветовая маркировка купленного кабеля не соответствует Госту, желательно все равно выполнить свою маркировку путем применения цветной термоусадочной трубки или цветной изоленты. Поддерживать порядок в цветовой маркировке нужно всегда, несмотря ни на что. Благодаря этому, когда вам понадобится что-то изменить через несколько лет, вы будете уверены, что можете безопасно работать с установкой, ведь будет сразу видно – где фазный провод, а где нулевой. Вообще, чем больше работаешь с проводами. Тем больше привыкаешь делать все правильно и за один раз. Иногда бывает тяжело разобраться в чужом монтаже, когда коллега не соблюдал цветовую маркировку, мозг отказывается воспринимать сразу неправильную информацию.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

• выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
• подключаем щупы в нужные гнезда;
• прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
• повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Источники

• https://hmelectro.ru/uncategorized/kakogo-tsveta-provoda-fazy-nolya-zazemleniya
• https://ProFazu.ru/provodka/cable-wire/tsveta-provodov-v-elektrike.html
• https://stroychik.ru/elektrika/cvetovaya-markirovka-provodov
• https://zen.yandex.com/media/hitelectro/cvetovaia-markirovka-provodov-pochemu-eto-tak-vajno-5eac53bc583b5267023f4512
• https://domashnysvet.ru/elektroprovodka/markirovka-provodov-po-cvetam
• https://sovet-ingenera.com/elektrika/wires/cveta-provodov-v-elektrike.html

Поделитесь если вам понравилось:

Похожие материалы

Цветовая маркировка электрических проводов

: Полное руководство

Электрические

При осмотре розеток или распределительных коробок вы обнаружите, что они состоят из проводов, каждый из которых имеет определенный цвет, предназначенный для определенной цели, и все они собраны вместе для функционирования электрической системы.

Напряжение 12 вольт считается безопасным. Наибольшее распространение в промышленности и сельском хозяйстве и быту получили электрические нагрузки 120, 220 и 320 в: первые две для освещения и бытовых приборов, третья — для трехфазных электродвигателей машин и механизмов. Это напряжение экономически выгодно, но очень опасно для человека.

Кабели, провода, вся электропроводка, которая используется для электромонтажных работ в доме или квартире, в электрощите, при монтаже электроприборов, всегда имеет цветовую маркировку. Электрический провод распределения переменного и постоянного тока любой ветви цепи обязательно имеет цветовую маркировку.

Конкретные цвета в электрике выбираются не случайно. Цветная проводка необходима для безопасных электромонтажных работ во избежание короткого замыкания и поражения электрическим током. Раньше цвет жил был только черный или белый, что доставляло большие неудобства электрикам. При отключении проводников к проводникам должно было подаваться питание, после чего с помощью органов управления определялись ноль и фаза. Использование раскраски избавило их от всех мучений, потому что все стало предельно ясно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Это помогает установить назначение каждого проводника в определенную группу, чтобы облегчить их переключение.

Кабели с цветовой маркировкой обеспечивают безопасность и защиту всех, кто будет с ними работать. Таким образом, получение этих знаний о цветах электрических проводов имеет важное значение, независимо от того, будете ли вы звонить профессионалам.

В США цветовая маркировка электропроводки отличается от остального мира. Здесь применяется маркировка Национального электротехнического кодекса.

Меры безопасности

Поражение электрическим током является одним из наиболее тяжелых видов травм. Тело человека на 80% состоит из воды. И ток хорошо проводит. Поражение электрическим током определяется силой тока и продолжительностью его воздействия. Чем меньше сопротивление человеческого тела, тем выше сила тока. Сопротивление снижается под воздействием следующих факторов:

• электрическая система высокого напряжения
• влажность кожи
• длительное воздействие электрического щита
• пониженное парциальное давление кислорода в воздухе: в плохо проветриваемых помещениях человек становится значительно более уязвимым
• повышенное содержание углекислого газа в воздухе
• высокая температура воздуха
• неосторожность, психическая неготовность к возможному поражению электрическим током

больше всего от действия электрического тока страдает центральная нервная система. Из-за его повреждения могут быть нарушены дыхание и сердечная деятельность.

Безопасность является важнейшим фактором, когда речь идет о любой электрической системе, так как она представляет собой высокую потенциальную опасность возгорания, особенно если не принять срочные меры. Вот несколько напоминаний, о которых следует помнить при решении любых проблем с электричеством при ремонте дома:

1. Если с электричеством в вашем доме произойдет что-то странное, например, отключение, быстрый осмотр с вашими соседями может помочь вам решить проблему. Если они испытывают то же самое, вам следует связаться с коммунальной компанией, отвечающей за указанный вами район, чтобы найти решение вашей проблемы.
2. Если проблема очевидна, например, оторванный провод, свисающий с электрического столба, держитесь подальше от него и обратитесь в коммунальную службу. Кроме того, ни при каких обстоятельствах не следует его трогать, особенно если вы не имеете достаточной квалификации для решения данного вопроса.
3. Лучше всего считать, что все провода отделены от бытовых приборов как опасные.
4. Никогда не прикасайтесь и не работайте с электрическими инструментами или проводами, погруженными в воду или мокрыми руками.
5. В случае, если вы решите самостоятельно выполнить мелкий ремонт электрооборудования, например заменить предохранитель, выключите питание, чтобы не получить травму.
6. Если у вас нет опыта работы с какими-либо электроприборами, проводами или инструментами, лучше всего доверить это специалистам, таким как HandyKith.

Типы проводов и цвета электрических линий

В то время как существуют разные провода, которые несут разное напряжение в цепи, например, те, которые чрезвычайно опасны при прикосновении, и другие, которые имеют ток низкого напряжения, поэтому вы не рискуете получить удар током. , лучше всего относиться ко всем из них как к угрозе, если в случае возникновения возможности вам придется иметь дело с ними.

Неметаллические (NM) кабельные провода являются наиболее распространенным типом домашних электрических проводов, которые сегодня можно найти в большинстве домов. Он заключен в защитную пластиковую оболочку и состоит из одного или нескольких горячих проводов, нулевого провода и провода заземления.

Отдельные провода могут быть установлены в жесткой или гибкой металлической или пластиковой трубе, известной как кабелепровод. Это служит альтернативой, которая чаще используется, если проводка будет выводиться за пределы стен, потолка или пола.

Кабели NM также известны как «Romex» из-за этого конкретного бренда. Они специально разработаны для сухих внутренних помещений и имеют плоскую трубчатую форму, которая проходит через стены и полы в вашем доме, делая ее невидимой. Они часто встречаются в розетках и светильниках. Вот его стандартные размеры и мощность усилителя:

• 14-й калибр: 15-амперные цепи
• 12-й калибр: 20-амперные цепи
• 10-й калибр: 30-амперные цепи
• 8-й калибр: 40-амперные схемы
5-й калибр: 6-й калибр: 6 схемы

Кабели NM также поставляются с оболочкой с цветовой маркировкой, чтобы можно было различать сечение проводов. Это могут быть следующие цвета проводки дома:

• Провода 14-го калибра: белые
• Провода 12-го калибра: желтые
• Провода 10-го калибра: оранжевые
• Провод 6-го и 8-го калибра: черный

Если вы видите серую оболочку, важно отметить, что этот цвет не используется для кабелей NM, поскольку этот особый цветовой код назначается кабелям UF или подземным кабелям, которые используются для влажных и наземных мест.

Кроме того, в некоторых сообществах не разрешено использовать кабели NM и вместо этого использовать кабели переменного тока, также известные как бронированные кабели. Этот тип проводки обычно использовался в начале 1900-х годов и имеет гибкую металлическую оболочку. За счет этого обеспечивается дополнительная защита внутренних проводников.

Горячий провод

Горячие или находящиеся под напряжением провода представляют собой непрерывные провода с током, которые подают первоначальную мощность в цепь. К ним очень опасно прикасаться, особенно когда они все еще подключены к источнику питания, который их питает. Поэтому цвета проводов под напряжением означают, что их нельзя перемещать или трогать.

Цвета нейтральной проводки

В то время как провод под напряжением является началом цепи, нейтральный провод завершает цепь, тем самым завершая циркуляцию в вашей электрической системе. По сути, он действует как противоположность горячему проводу и возвращает цепь обратно к источнику питания. Кроме того, это предотвращает любые неисправные или избыточные токи, которые могут находиться в вашей розетке. Несмотря на то, что по ним не проходит постоянно электрический ток, следует соблюдать такую ​​же осторожность при обращении с горячим проводом.

Цвета проводов заземления

Провода заземления существуют для вашей защиты, так как они защищают от нестабильных электрических токов. По заземляющим проводам не проходит электрический ток, но в случае каких-либо аварий, таких как короткое замыкание, он направляет поток к земле. Однако это скорее обязательное условие NEC для новых домов и обычно не встречается в старых домах. Чтобы узнать, присутствует ли в вашем доме цвет заземляющего провода, проверьте, имеет ли ваша розетка три контакта.

Цветовые коды электрических проводов

Электрические кабели NM на 120 В и 240 В поставляются с внешней пластиковой оболочкой, которая связывает внутри электрические провода с цветовой маркировкой. На внешней части нанесена маркировка, указывающая количество и размер проводов внутри оболочки, а ее цвет указывает на рекомендуемое использование.

Черные провода: горячие

Черный электрический провод — обычный цвет проводов в обычном домашнем хозяйстве, что указывает на то, что изоляция соответствует цветовому коду горячих проводов.

Красные провода: горячий электрический провод, цветовой код

Красные провода также используются для обозначения второго горячего провода в установке 240 вольт. Красные провода также являются обычными цветами проводов, применяемыми в обстоятельствах, когда проводные датчики дыма необходимо соединить между собой, чтобы все сигналы тревоги сработали одновременно. Хотя вы можете соединить два красных провода вместе, есть также возможность подключить его к черному проводу. Профессионалы больше подходят для решения и консультирования в подобных ситуациях.

Белый с красными и черными проводами: Hot

Вы можете найти белый код цвета провода, который имеет петлю и помечен красной или черной лентой. Это также означает, что электрические провода красного цвета считаются горячими и не используются в качестве нейтрального провода. Это можно увидеть в обстоятельствах, когда у вас есть второй горячий провод на 240-вольтовом приборе в двухпроводном кабеле.

Неизолированные медные провода: заземление

Неизолированные медные провода часто используются для заземления. Как правило, все электрические устройства должны быть заземлены, поскольку это обеспечивает безопасный путь прохождения электрического тока. Даже выключатели и светильники должны иметь путь для возврата электричества в землю. Возможно, единственное, что не нужно заземлять, — это пластиковые коробки, так как они не проводят ток.

Зеленый провод: заземляющий электрический провод Цветовой код

Зеленые электрические провода используются исключительно для заземления. Заземляющие винты также могут быть окрашены в зеленый цвет.

Нейтральный цвет провода или серые провода

Белые или серые провода обычно указывают на то, что он нейтральный. Кроме того, это не означает, что они полностью безопасны. Будьте осторожны, поскольку любая изолента, обернутая вокруг него, будет указывать на обратное, поскольку это означает, что вместо этого он действует как горячий провод. Кроме того, существует вероятность того, что лента может со временем оторваться. Помните, что нейтральные провода возвращают питание к блоку выключателя, поэтому он все еще может привести к травме или поражению электрическим током.

Синий электрический провод и желтые провода

Синий и желтый электрические провода встречаются редко, но иногда их можно использовать в электрических кабелепроводах в качестве горячих проводов. С этим обычно сталкиваются путешественники за трех-четырехпозиционные переключатели.

Услуги HandyKith

С цветами электрических проводов не так легко шутить. Даже если жизненно важно знать значение цвета провода, чтобы знать, с чем именно вы имеете дело, для безопасности себя и окружающих всегда лучше обратиться за профессиональными услугами электрика. HandyKith — ведущий профессионал, который в любое время может помочь вам со всеми вашими бытовыми электропроводками, чтобы вы знали, что с вами обращаются только с лучшими специалистами. Хватит спрашивать: «Можно ли соединить красный провод с черным проводом?» — обращайтесь к профессионалам HandyKith!

Стандарты цветового кода электропроводки

В производстве проводов и кабелей цветовое кодирование — это процесс присвоения проводу определенного цвета. Определенные цвета указывают на место, которое отдельный провод занимает в цепи. Цель цветового кодирования — сообщить техническим специалистам, какие провода являются заземленными, горячими и нейтральными для обеспечения безопасности. В Соединенных Штатах современные цветовые коды проводов были введены в 1940-х годах. Цвета электрических проводов различаются в зависимости от страны, поэтому приведенная выше информация актуальна только для США. Канада и Европейский союз имеют разные стандарты цветового кодирования. Правила цветового кодирования определяются Национальным электротехническим кодексом (NEC) и общепринятой практикой в ​​отрасли. Несоблюдение этих стандартов считается нарушением. Ниже приведены стандарты цвета электрических проводов для заземляющих, горячих и нейтральных проводов в Соединенных Штатах.

Провод заземления

В трехветвевой силовой цепи для заземления чаще всего используется оголенный медный провод . Однако иногда для этой цели используются зеленые кабели . Зеленые кабели никогда не используются для других целей, кроме заземления. Зеленые провода можно соединять только с другими зелеными проводами в целях безопасности. Горячий провод также может быть зеленым с желтой полосой, , хотя это встречается гораздо реже. Вам следует обратиться к специалисту, если вы видите, что заземляющий провод подключен к чему-либо, кроме другого заземляющего провода, так как это представляет угрозу безопасности.

Нейтральный провод

Нейтральный провод в трехветвевой силовой цепи может быть белого или серого цвета , причем первый встречается чаще, чем второй. Эти два цвета требуются для нейтральных проводов в соответствии с Национальным цветовым кодом. Нейтральные провода не должны быть закрыты изолентой. Обратите внимание, что в США не допускаются другие цвета нейтральных проводов. Независимо от правил в той или иной стране, всегда существует риск того, что провод будет горячим, если он не белого или серого цвета, поэтому это следует учитывать при выполнении любых электромонтажных работ.

Горячий или «под напряжением» провод

Согласно правилам, горячие провода могут быть представлены разными цветами. Как правило, черный является наиболее распространенным цветом провода под напряжением в домашней цепи. Черные провода не должны использоваться для других целей, кроме как для обеспечения электрического тока под напряжением. Если в цепи есть только один горячий провод, он почти гарантированно будет черным.

Красный   – еще один стандартный цвет для термопровода. В 240-вольтовых конструкциях красный провод можно использовать в качестве второго провода под напряжением в дополнение к черному. Белые провода с красной или черной лентой также разрешены в качестве проводов под напряжением, хотя и не так часто. Если вы используете белый провод, помните, что изоляция имеет решающее значение, так как простой белый провод может быть только нейтральным. Белый провод с лентой также обычно служит вторым проводом под напряжением.

В некоторых редких случаях синий или желтый  также используется для нагревательного провода. В этих случаях желтый цвет используется в ножках выключателя света и вилках, которые идут вместе с выключателем света. Что касается синего, то чаще всего он используется в трех- и четырехпозиционных переключателях.

Если кто-то проигнорировал цветовые коды проводов при прокладке электропроводки в вашем доме, или проводка была выполнена до того, как были установлены определенные стандарты, это необходимо исправить. Вы можете заменить все кабели, но, к счастью, это не единственный вариант. Поскольку реальная цель цветовой маркировки — информировать всех будущих работников о потенциальной опасности, можно маркировать каждый провод письменными индикаторами «горячий», «масса» или «нейтраль» по всей его длине или использовать цветные маркеры.
