22.12.2015
Номинальный ток — это максимальный ток, который допускается при соблюдении условий нагрева токопроводящих частей и изоляции, при поступлении которого оборудование сможет работать неограниченный срок. Номинальный ток — это один из важнейших параметров любого электротехнического оборудования, будь то розетки, трансформаторы или ЛЭП. При номинальном токе поддерживается постоянный баланс теплообмена между нагревом проводников при воздействии на них электрических зарядов и их охлаждением вследствие частичного отвода температуры во внешнюю среду. Чтобы правильно подбирать необходимое сопутствующее оборудование, важно уметь правильно определять номинальный ток.
Принцип определения номинального тока
При необходимости найти значение номинального тока для какого-либо проводника, можно воспользоваться специализированной таблицей. В ней указаны значения силы тока, которые могут разрушить проводник. Если вам нужно найти значение номинального тока для электрических двигателей входящих в строение каких-либо конструкций, то лучше всего воспользоваться формулами. При необходимости определить значение номинального тока для предохранителя нужно знать мощность, на которую он рассчитан.
Для проведения расчётов и замеров вам понадобятся: штангенциркуль, вольтметр, техпаспорт устройства и таблица зависимости номинального тока от сечения проводников.
С целью стандартизации оборудования ГОСТом 6827-76 введен в действие целый ряд значений номинальных токов, при которых должны работать практически все электроустановки.
Как определить номинальный ток по сечению
Для начала вам нужно определить материал, из которого сделан проводник (провод).
Наиболее востребованы алюминиевые и медные провода с круглым поперечным сечением. Измерьте его диаметр при помощи штангенциркуля, найдите площадь сечения. Для этого умножьте 3,14 на квадрат диаметра и разделите на 4. Формула выглядит следующим образом: S=3,14•D²/4. Вы можете выяснить тип провода, с которым имеете дело. Он может быть одножильный, двужильный или трёхжильный. После чего обратитесь к таблице и выясните значение номинального тока для данного провода. Важно помнить, что превышение указанных значений послужит поводом к перегоранию провода.
Как определить номинальный ток предохранителя
На устройстве предохранителя всегда указывается его мощность с отклонением примерно в 20 %. Зная напряжение в сети, в которую он должен быть вставлен (можно измерить вольтметром), нужно расчётную мощность устройства в ваттах разделить на сетевое напряжение. Предохранитель служит для защиты проводника от разрушения в случае превышения номинальных значений тока.

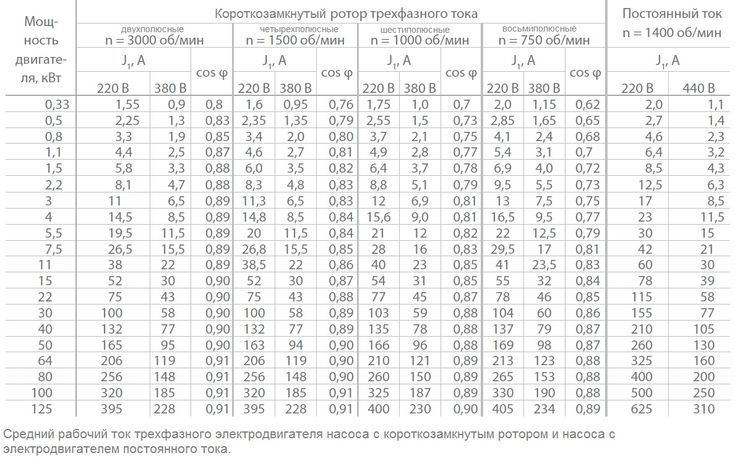

Как определить номинальный ток электродвигателя
Для определения значений номинального тока у двигателя постоянного тока, нужно знать его номинальную мощность, напряжение источника, в который он подключён, и его коэффициент полезного действия.
Все значения можно найти в технических документах. Напряжение источника сети измеряется вольтметром. Далее необходимо поочерёдно разделить мощность на напряжение и коэффициент полезного действия в долях. Формула выглядит так: I=P/(U•η). Вы найдёте значение тока в амперах.Также интересно знать, что максимальным значением номинального тока может быть ток короткого замыкания.
Как правильно подобрать защитное устройство по номинальному току
Если в цепи значение тока будет ниже номинального, то невозможно будет достигнуть максимальной мощности работы устройства. Если же сила тока, наоборот, окажется больше, чем номинальная, то цепь нарушится. Номинальный ток должен проходить через контакты цепи без последствий — в максимально большой временной промежуток. Все защитные устройства по току должны настраиваться на работу при его превышении.
Защитные устройства от перегрузки могут работать по термическому принципу. Это предохранители и тепловые расцепители.
Они реагируют на тепловую нагрузку и, выдерживая определённое время, отключают её. Также возможна установка защитных устройств, выполняющих «мгновенную» отсечку нагрузки. Время её отключения составляет 0,02 секунды. Выбор защитного устройства принципиален для систем переменного тока.
Настройки автоматического выключателя по номинальному току
Для защиты бытовых электрических сетей и различных промышленных устройств довольно распространены выключатели, которые работают по принципу токовой отсечки и тепловых расцепителей. Любой автоматический выключатель изготовлен под номинальные значения тока и напряжения. Именно по их значениям и выбирают защитные устройства.
Разделяют 4 типа времятоковых характеристик для различных автоматов. Их обозначения А, В, С, D. Они разработаны для отключения во время аварий при кратности тока от 1,3 до 14. Такие выключатели выбирают под определённый тип нагрузки:
• системы освещения;
• полупроводники;
• схемы со смешанными нагрузками;
• цепи, выдерживающие большие перегрузки.
Факторы, влияющие на скорость отключения автомата: окружающая среда, степень заполненности щитка и вероятности нагрева или охлаждения при участии посторонних источников.
Как подобрать автоматический выключатель и электропроводку
Чтобы правильно подобрать защиту и электропроводку, необходимо учитывать приложенную к ним нагрузку. Чтобы определить её значение, проводят её расчёт по номинальной мощности подключённых приборов и учитывают коэффициент их занятости.
В случае необходимости подбора защит под уже работающую проводку, нужно определить ток нагрузки сети и сравнить его с необходимым током, который найден при помощи теоретических расчётов.
Перейти в раздел Низковольтное оборудование
Номинальные значения рабочего тока асинхронных электродвигателей
- Главная
- Номинальные значения рабочего тока асинхронных электродвигателей
Значения номинальных токов, приведенные в таблице, относятся к стандартным трехфазным четырехполюсным асинхронным электродвигателям с короткозамкнутым ротором (1500 об/мин при частоте 50 Гц). Данные значения являются ориентировочными и могут меняться в зависимости от производителя, конструкции, количества фаз и полюсов. Красным цветом выделены значения в соответствии со стандартом EN IEC 60947-4-1 (приложение G).
| Мощность электродвигателя, кВт | Номинальный ток электродвигателя в зависимости от напряжения, А | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 220В | 230В | 240В | 380В | 400В | 415В | 440В | 500В | 660В | 690В | |
| 0,06 | 0,37 | 0,35 | 0,34 | 0,21 | 0,2 | 0,19 | 0,18 | 0,16 | 0,13 | 0,12 |
| 0,09 | 0,54 | 0,52 | 0,5 | 0,32 | 0,3 | 0,29 | 0,26 | 0,24 | 0,18 | 0,17 |
| 0,12 | 0,73 | 0,7 | 0,67 | 0,46 | 0,44 | 0,42 | 0,39 | 0,32 | 0,24 | 0,23 |
| 0,18 | 1 | 1 | 1 | 0,63 | 0,6 | 0,58 | 0,53 | 0,48 | 0,37 | 0,35 |
| 0,25 | 1,5 | 1,4 | 0,9 | 0,85 | 0,82 | 0,74 | 0,68 | 0,51 | 0,49 | |
| 0,37 | 2 | 1,9 | 1,8 | 1,2 | 1,1 | 1,1 | 1 | 0,88 | 0,67 | 0,64 |
| 0,55 | 2,7 | 2,6 | 2,5 | 1,6 | 1,5 | 1,4 | 1,3 | 1,2 | 0,91 | 0,87 |
| 0,75 | 3,5 | 3,3 | 3,2 | 2 | 1,9 | 1,8 | 1,7 | 1,5 | 1,15 | 1,1 |
| 1,1 | 4,9 | 4,7 | 4,5 | 2,8 | 2,7 | 2,6 | 2,4 | 2,2 | 1,7 | 1,6 |
| 1,5 | 6,6 | 6,3 | 6 | 3,8 | 3,6 | 3,5 | 3,2 | 2,9 | 2,2 | 2,1 |
| 2,2 | 8,9 | 8,5 | 8,1 | 5,2 | 4,9 | 4,7 | 4,3 | 3,9 | 2,9 | 2,8 |
| 3 | 11,8 | 11,3 | 10,8 | 6,8 | 6,5 | 6,3 | 5,7 | 5,2 | 4 | 3,8 |
| 4 | 15,7 | 15 | 14,4 | 8,9 | 8,5 | 8,2 | 7,4 | 6,8 | 5,1 | 4,9 |
| 5,5 | 20,9 | 20 | 19,2 | 12,1 | 11,5 | 11,1 | 10,1 | 9,2 | 7 | 6,7 |
| 7,5 | 28,2 | 27 | 25,9 | 16,3 | 15,5 | 14,9 | 13,6 | 12,4 | 9,3 | 8,9 |
| 11 | 39,7 | 38 | 36,4 | 23,2 | 22 | 21,2 | 19,3 | 17,6 | 13,4 | 12,8 |
| 15 | 53,3 | 51 | 48,9 | 30,5 | 29 | 28 | 25,4 | 17,8 | 17 | |
| 18,5 | 63,8 | 61 | 58,5 | 36,8 | 35 | 33,7 | 30,7 | 28 | 22 | 21 |
| 22 | 75,3 | 72 | 69 | 43,2 | 41 | 39,5 | 35,9 | 33 | 25,1 | 24 |
| 30 | 100 | 96 | 92 | 57,9 | 55 | 53 | 48,2 | 44 | 33,5 | 32 |
| 37 | 120 | 115 | 110 | 69 | 66 | 64 | 58 | 53 | 40,8 | 39 |
| 45 | 146 | 140 | 134 | 84 | 80 | 77 | 70 | 64 | 49,1 | 47 |
| 55 | 177 | 169 | 162 | 102 | 97 | 93 | 85 | 78 | 59,6 | 57 |
| 75 | 240 | 230 | 220 | 139 | 132 | 127 | 116 | 106 | 81 | 77 |
| 90 | 291 | 278 | 266 | 168 | 160 | 154 | 140 | 128 | 97 | 93 |
| 110 | 355 | 340 | 326 | 205 | 195 | 188 | 171 | 156 | 118 | 113 |
| 132 | 418 | 400 | 383 | 242 | 230 | 222 | 202 | 184 | 140 | 134 |
| 160 | 509 | 487 | 467 | 295 | 280 | 270 | 245 | 224 | 169 | 162 |
| 200 | 637 | 609 | 584 | 368 | 350 | 337 | 307 | 280 | 212 | 203 |
| 250 | 782 | 748 | 717 | 453 | 430 | 414 | 377 | 344 | 261 | 250 |
| 315 | 983 | 940 | 901 | 568 | 540 | 520 | 473 | 432 | 327 | 313 |
| 355 | 1109 | 1061 | 1017 | 642 | 610 | 588 | 535 | 488 | 370 | 354 |
| 400 | 1255 | 1200 | 1150 | 726 | 690 | 665 | 605 | 552 | 418 | 400 |
| 500 | 1545 | 1478 | 1416 | 895 | 850 | 819 | 745 | 680 | 515 | 493 |
| 560 | 1727 | 1652 | 1583 | 1000 | 950 | 916 | 832 | 760 | 576 | 551 |
| 630 | 1928 | 1844 | 1767 | 1116 | 1060 | 1022 | 929 | 848 | 643 | 615 |
| 710 | 2164 | 2070 | 1984 | 1253 | 1190 | 1147 | 1043 | 952 | 721 | 690 |
| 800 | 2446 | 2340 | 2243 | 1417 | 1346 | 1297 | 1179 | 1076 | 815 | 780 |
| 900 | 2760 | 2640 | 2530 | 1598 | 1518 | 1463 | 1330 | 1214 | 920 | 880 |
| 1000 | 3042 | 2910 | 2789 | 1761 | 1673 | 1613 | 1466 | 1339 | 1014 | 970 |
Что означает номинальный ток автоматического выключателя?
Давайте посмотрим на номинальный ток автоматического выключателя и номинальные токи, описанные в IEC 60898-1:2019 «Электрические принадлежности.
Автоматические выключатели для защиты от перегрузки по току для бытовых и аналогичных установок. Часть 1. Автоматические выключатели для переменного тока операция».
Что такое номинальный ток автоматического выключателя?
Номинальный ток (I n ) — это ток, установленный изготовителем как ток, на который рассчитан автоматический выключатель в непрерывном режиме при заданной эталонной температуре окружающего воздуха.
IEC 60898-1:2019
Бесперебойный режим — это режим, при котором главные контакты автоматического выключателя остаются замкнутыми, в то время как постоянный ток протекает без перерыва в течение длительного времени (недели, месяцы или даже годы).
Температура окружающего воздуха – это температура воздуха, окружающего автоматический выключатель, определенная при заданных условиях. Для автоматических выключателей, установленных внутри корпуса, это температура воздуха снаружи корпуса.
Стандартная эталонная температура окружающего воздуха составляет 30 °C.
Если для автоматического выключателя используется другая эталонная температура окружающего воздуха, необходимо учитывать влияние на защиту кабелей от перегрузки, так как она также основана на эталонной температуре окружающего воздуха 30 °С в соответствии с правилами установки.
ПРИМЕЧАНИЕ. Эталонная температура окружающего воздуха для защиты кабелей от перегрузки установлена на уровне 25 °C в соответствии с IEC 60364.
Номинальный ток является одной из основных характеристик автоматических выключателей, которые повсеместно используются в электроустановках зданий для защита от воспламенения их элементов.
Автоматические выключатели, применяемые в электроустановках зданий, выбирают по значениям номинального тока. Номинальные токи автоматических выключателей должны согласовываться с нагрузочной способностью длительных токов защищаемых ими проводников и номинальными токами другого электрооборудования, такого как: розетки, зажимы, которыми соединяются жилы электропроводки, сборные шины распределительных устройств.
к которым подключены проводники. Номинальный ток автоматического выключателя не должен превышать номинальный ток перечисленного электрооборудования.
Автоматический выключатель оснащен расцепителем максимального тока, который обычно состоит из расцепителя тепловой перегрузки и электромагнитного расцепителя короткого замыкания.
Функция защиты от тепловой перегрузки зависит от температуры окружающей среды. Если температура окружающей среды превышает 30°C, расцепитель тепловой перегрузки инициирует срабатывание автоматического выключателя при более низком значении перегрузки по току. Если температура окружающей среды ниже 30°C, расцепитель тепловой перегрузки инициирует срабатывание автоматического выключателя при более высоком значении перегрузки по току, чем перегрузка по току, вызывающая срабатывание при 30°C.
Другими словами, если температура окружающей среды выше 30 °C, «номинальный ток» автоматического выключателя уменьшается, если ниже 30 °C — увеличивается.
Этот факт необходимо учитывать при эксплуатации автоматических выключателей.
Предпочтительные значения номинального тока
Предпочтительные значения номинального тока: 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А , 100 А и 125 А. Автоматические выключатели с номинальными токами 6, 10 , 16 , 25, 32, 40 и 50 А (выделены наиболее распространенные) обычно применяются в электроустановках односемейных дома и квартиры.
Некоторые фирмы производят автоматические выключатели со следующими нестандартными номинальными токами: 0,16, 0,25, 0,3, 0,5, 0,75, 1,0, 1,6, 2, 3 и 4 А. установки.
Номинальный ток указывается на выключателе без единицы измерения с предшествующим обозначением типа мгновенного отключения (B, C или D), например: В16. Информацию о маркировке см. в статье – Как читать маркировку и этикетки автоматических выключателей?
