Где установить розетку для душевой кабины? Рекомендации, которые позволят избежать аварийных ситуаций.

0

Апрель 5, 2016 Советы электрику kmelectric

Вряд ли стоит говорить о том, что любые электрические приборы в ванной комнате должны быть эффективно защищены от влаги. Это в полной мере относится и к электрической розетке, которая становится необходимой в случае наличия у душевой кабины таких функций, как:

• гидромассаж;
• сауна.

Купить сантехнику в Киеве по доступной цене Вы сможете на сайте http://mirsant. com.ua/. Доступные цены и широкий ассортимент дадут возможность выбрать и приобрести всё необходимое.

Выбор места для монтажа розетки

Прежде всего, она должна находиться на некотором удалении от пола на случай затопления. Специалисты говорят о том, что розетка в ванной комнате должна быть выше уровня пола хотя бы на 1,5-2 м.

Не рекомендуется располагать розетку за душевой кабиной. В этом случае доступ к ней будет ограничен. Не будет возможности экстренно выключить оборудование из розетки.

Монтаж розетки должен осуществляться самым корректным образом. Суть в том, что кабель для соединения розетки с системой электропитания всей квартиры необходимо осуществлять при помощи провода ВВГ. Так же допускается NYM.

Не стоит забывать о необходимости установки монтажа защитного автомата. Настоятельно рекомендуется выбирать его по мощности, а также по сечению провода. Так как в противном случае, проводка выгорит, а УЗО не сработает.

Розетка с уровнем защиты

Естественно, розетка для душевой кабины должна обладать заземлением. Но это не всё, современные розетки, которые специально предназначены для применения в ванных комнатах, должны обладать уровнем защиты IP44.

Это означает, что они располагают надёжной защитой от проникновения влаги внутрь.

Наличие защиты у розетки не подразумевает возможность отказа от создания эффективной вентиляции в ванной комнате. Ведь именно благодаря ей излишки влаги (в виде пара или конденсата на стенах) будут удаляться.

Электрическая часть в душевой кабине также должна быть хорошо защищена. При выборе на этот критерий необходимо обращать особое внимание. Конечно, нет необходимости разбирать кабину при покупке.

Однако рекомендуется взять с продавца гарантийные обязательства, которые позволят использовать душевую кабину в полной мере без опасения хотя бы в течение одного года.

Корректный монтаж является основной для длительной эксплуатации душевой кабины, вне зависимости от производителя и модели.

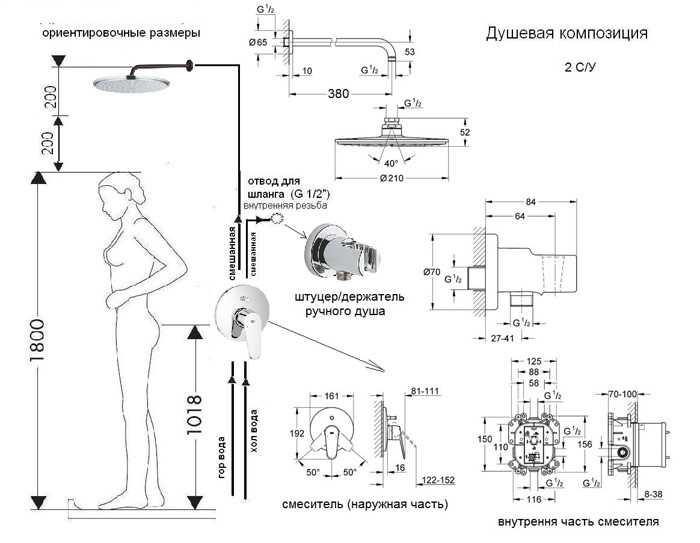

На видео будет продемонстрировано, как специалист ведёт установку душевой кабины:

По материалам: http://mirsant.com.ua/

Нужна ли розетка для душевой кабины?

Содержание

• Выбор места для монтажа розетки
• Розетка с уровнем защиты
• Какой кабель нужен для подключения душевой кабины?
• Подключение кабины

Апрель 5, 2016 Советы электрику kmelectric

Вряд ли стоит говорить о том, что любые электрические приборы в ванной комнате должны быть эффективно защищены от влаги. Это в полной мере относится и к электрической розетке, которая становится необходимой в случае наличия у душевой кабины таких функций, как:

• гидромассаж;
• сауна.

Купить сантехнику в Киеве по доступной цене Вы сможете на сайте http://mirsant.com.ua/. Доступные цены и широкий ассортимент дадут возможность выбрать и приобрести всё необходимое.

Выбор места для монтажа розетки

Прежде всего, она должна находиться на некотором удалении от пола на случай затопления. Специалисты говорят о том, что розетка в ванной комнате должна быть выше уровня пола хотя бы на 1,5-2 м.

Не рекомендуется располагать розетку за душевой кабиной. В этом случае доступ к ней будет ограничен. Не будет возможности экстренно выключить оборудование из розетки.

Монтаж розетки должен осуществляться самым корректным образом. Суть в том, что кабель для соединения розетки с системой электропитания всей квартиры необходимо осуществлять при помощи провода ВВГ. Так же допускается NYM.

Не стоит забывать о необходимости установки монтажа защитного автомата. Настоятельно рекомендуется выбирать его по мощности, а также по сечению провода. Так как в противном случае, проводка выгорит, а УЗО не сработает.

Розетка с уровнем защиты

Естественно, розетка для душевой кабины должна обладать заземлением. Но это не всё, современные розетки, которые специально предназначены для применения в ванных комнатах, должны обладать уровнем защиты IP44.

Это означает, что они располагают надёжной защитой от проникновения влаги внутрь.

Наличие защиты у розетки не подразумевает возможность отказа от создания эффективной вентиляции в ванной комнате. Ведь именно благодаря ей излишки влаги (в виде пара или конденсата на стенах) будут удаляться.

Электрическая часть в душевой кабине также должна быть хорошо защищена. При выборе на этот критерий необходимо обращать особое внимание. Конечно, нет необходимости разбирать кабину при покупке.

Однако рекомендуется взять с продавца гарантийные обязательства, которые позволят использовать душевую кабину в полной мере без опасения хотя бы в течение одного года.

Корректный монтаж является основной для длительной эксплуатации душевой кабины, вне зависимости от производителя и модели.

На видео будет продемонстрировано, как специалист ведёт установку душевой кабины:

По материалам: http://mirsant.com.ua/

Если вы решили выбрать душевую кабину, имеющую дополнительные функции, такие как гидромассаж или паровая баня, то вы столкнетесь с необходимостью подключения кабины не только к водопроводу и канализации, но и к электросети.
Ванная это помещение в квартире с повышенной вероятностью получения удара электротоком, так как именно здесь мы чаще всего находимся без одежды, а микроклимат ванной предполагает наличие повышенной влажности.
Если вы неправильно подключите душевую кабину к водопроводу или канализации, то вряд ли произойдет что-то ужасное, неправильное же подключение к электричеству может оказаться фатальным.
Поэтому выполнение присоединения к электросети любого электрооборудования, использующегося в ванной комнате, должно выполняться в соответствии со всеми требованиями правил безопасной эксплуатации электроустановок.

Какой кабель нужен для подключения душевой кабины?

Для подключения душевой кабины к электросети следует применять кабель ВВГ или NYM. Это силовой кабель с полимерной изоляцией из ПВХ и круглой медной жилой из мягкой проволоки.
Кабель прокладывается от электрического щитка на лестничной площадке с установкой устройства защитного отключения (УЗО).
Чтобы правильно выбрать сечение кабеля, следует знать мощность подключаемой электронагрузки. Электрическая мощность электрического оборудования душевой кабины должна быть указана в паспорте изделия.
Для определения сечения в соответствии с указанной мощностью, можно воспользоваться следующей таблицей:

Так при покупке душевой кабины мощностью 1кВт, сила тока составит 4,5 А, ток автомата защиты 6 А, сечение кабеля – 3х1 мм2.

Если в устройстве душевой кабины предусмотрено заземление, то следует обязательно заземлить ее через подключение к системе уравнивания потенциалов.

Подключение кабины

Для защиты от поражения током потребуется установка дифавтомата с током утечки 10-30 мА или УЗО с автоматическим выключателем.
Электророзетку допускается устанавливать в помещении ванной комнаты. При этом она обязательно должна иметь маркировку не ниже IP44 по пылевлагозащищенности и устанавливаться в месте, не подверженном попаданию прямых струй воды. Как правило, это стена за душевой кабиной.

Установить розетку лучше повыше – на расстоянии 2,2-2,3 м от пола.
Электрическая схема подключения розетки к электрощитку показана на рисунке ниже:

***
Не пренебрегайте правилами электрической безопасности при выполнении присоединения душевой кабины к электросети. Помните, что это этого может зависеть жизнь не только ваша, но и ваших близких.
Лучше для этого прибегнуть к помощи квалифицированных специалистов, имеющих необходимые теоретические знания и практический навык выполнения таких работ.

При подключении душевой кабины, которой требуется заземление, используется вот такой трансформатор.

Отметил красной линией провод «земли» выходящий из трансформатора.

То есть «навороченные» душевые кабины (вся «электрика») работает не напрямую от сети 220-ь Вольт, а через понижающий трансформатор, на выходе 12-ь Вольт.

У Вас в доме, или квартире проводка уже должна быть с землёй.

От щитка к месту подключения душевой кабины идёт трёхжильный провод (ноль, фаза, земля).

Естественно и розетка идёт с заземлением.

При монтаже трансформатора с «землёй», Вам лишь остаётся клеммой «земля» трансформатора подсоединиться к «земле» которую мы подвели к душевой кабине и на этом всё заканчивается.

Трансформатор (понижающий) с клеммой «земля», идёт в комплекте с душевой кабиной.

Если речь о квартире, тяните землю от щитка на лестничной площадке, такие кабины не подключаются двухжильным проводом.

Иногда, есть смысл заземления поддона душевой кабины, это если она работает не через трансформатор, а поддон металлический.

Заземляется через болт с шайбой,

на поддоне должно быть «штатное» место (пластина с отверстием) под крепление заземляющего провода.

Шесть электрических требований к ремонту ванной комнаты

Вы приступили к проекту ремонта ванной комнаты? Вы хотите быть уверены, что соблюдаете строгие электротехнические нормы и правила при реконструкции своего дома? Наши подрядчики по электротехнике в Уинтер-Парке, штат Флорида, готовы помочь вам с электрическими компонентами вашей реконструкции. Ванные комнаты может быть сложно переделывать, но вам все равно нужно убедиться, что вы следуете надлежащему протоколу и правилам. Это поможет вашему дому пройти любые проверки в будущем. Вот несколько необходимых электрических требований и правил, которым вы должны следовать при реконструкции вашей ванной комнаты.

Цепь для освещения и вентилятора

В каждой ванной комнате должна быть как минимум электрическая проводка и мощность для освещения и вытяжного вентилятора. Вентиляторы используются для проветривания ванной комнаты. Эта схема должна быть на 20 ампер, чтобы обеспечить обе функции.

Потолочный светильник

У вас должен быть как минимум один потолочный светильник, который можно включить с помощью настенного выключателя. Это обеспечит достаточное освещение, которое повысит безопасность и функциональность вашей ванной комнаты. У вас также могут быть настенные светильники, бра, освещение туалетного столика или другое верхнее освещение, но код требует, чтобы у вас было хотя бы одно.

Одна розетка с защитой GFCI

Любая часть дома, имеющая доступ к воде, также должна иметь как минимум одну розетку с защитой GFCI. GFCI или прерыватель цепи замыкания на землю предотвратит любые удары в случае замыкания на землю, которое может быть вызвано коротким замыканием в цепи ванной комнаты. Это предотвратит любые потенциальные риски поражения электрическим током от нахождения рядом с водой во время короткого замыкания.

20-амперная цепь

20-амперная цепь — это необходимое количество энергии, необходимое для полного использования осветительных и электрических компонентов ванной комнаты. Несмотря на то, что вы можете иметь большую мощность, это минимум, требуемый электрическими нормами. Это позволит вам безопасно запустить верхний свет и вытяжной вентилятор. Это также оставит достаточно энергии для запуска других устройств, таких как фены или другие горячие инструменты для волос, которые вы обычно используете в ванной комнате.

Выключатели за пределами зоны душа и ванны

Также требуется, чтобы все электрические компоненты и выключатели света находились за пределами зоны душа и ванны. Хотя это может показаться здравым смыслом, вам все равно нужно учитывать это, когда вы создаете дизайн своей новой ванной комнаты. Это снижает любые угрозы безопасности, возникающие при контакте электричества с водой.

Розетки с заземлением

Все розетки в ванной комнате также должны быть заземлены. Подключив эти переключатели к заземляющим проводам вашей системы, вы устраните любой риск в области, подверженной сильному воздействию влаги.

Вот некоторые из требований к электричеству, которым вам необходимо следовать при реконструкции вашей ванной комнаты. Реконструкция ванной комнаты — это крупный проект, который можно упростить с помощью профессионалов, таких как наши подрядчики по электрике в Винтер-Парк, Флорида. Свяжитесь с нами, чтобы запланировать встречу для наших электриков, чтобы выйти и осмотреть вашу реконструкцию сегодня.

Ванная комната Национальные нормы электропроводки

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в области электромонтажных работ в жилых, коммерческих и промышленных помещениях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.05.21

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан С. Брюэр II является лицензированным генеральным подрядчиком, специализирующимся на ремонте кухонь, ванных комнат и общем строительстве с двадцатилетним профессиональным опытом.

Узнайте больше о The Spruce’s Наблюдательный совет

Питер Мукерджи/Ветта/Getty Images

Национальный электротехнический кодекс (NEC) был написан, чтобы обеспечить набор правил и положений, обеспечивающих безопасное использование электричества в вашем доме. NEC является основой для большинства местных электротехнических норм, хотя местные нормы имеют приоритет над NEC, если между ними есть несоответствие. NEC пересматривается каждые три года (2017, 2020 и т. д.), поэтому важно использовать самые последние нормы при планировании новой или реконструированной ванной комнаты. В то время как изменения в правилах довольно постепенны, когда дело доходит до проводки в жилых помещениях, они иногда происходят, и иногда изменения значительны.

Предупреждение

Каждая юрисдикция отличается, поэтому обязательно проконсультируйтесь с местным отделом разрешений, прежде чем начинать или вносить какие-либо серьезные изменения.

Важные правила NEC для ванных комнат

• Требуемый контур общего освещения/вентилятора: Каждая ванная комната должна иметь контур для освещения и вытяжной вентилятор. Согласно Кодексу, эта цепь может быть на 15 ампер, если она служит только для освещения, но должна быть на 20 ампер, если она также обслуживает вентилятор. Если вытяжной вентилятор включает лампу обогрева, то отдельная 20-амперная цепь, в дополнение к цепи освещения, должна питать комбинацию вытяжного вентилятора и лампы обогрева.
• Требуется по крайней мере один потолочный светильник: Установите по крайней мере один потолочный светильник, управляемый настенным выключателем, чтобы обеспечить достаточное освещение. Это может быть дополнение к настенным бра или ленточному освещению в ванной комнате. Необходимый потолочный светильник можно комбинировать с вытяжным вентилятором.
• Требуется как минимум одна розетка с защитой GFCI: Как минимум, в ванной комнате требуется одна розетка с защитой GFCI, согласно NEC. Но гораздо лучше установить две, три или даже больше розеток с защитой GFCI, особенно в большой ванной комнате. Защита GFCI предназначена для предотвращения ударов, которые могут возникнуть при замыкании на землю, и может быть обеспечена специальными розетками GFCI или автоматическим выключателем GFCI, который защищает всю цепь. NEC требует, чтобы все розетки в ванной были защищены GFCI.
• Розетка должна быть на 20 ампер: Розетки в ванной должны обслуживаться 20-амперной цепью, отдельной от цепи освещения, для питания таких предметов, как щипцы для завивки, бритвы и фены. Нагревательные приборы потребляют большую мощность, поэтому Кодекс требует, чтобы цепь этого прибора для ванной комнаты была 20-амперной, а не 15-амперной цепью. Разумеется, допускается установка более одной цепи прибора.
• Защита AFCI: С 2014 года NEC требует, чтобы все розетки, обслуживающие жилые помещения в доме, включая ванную, имели форму защиты, известную как AFCI (прерыватель цепи дугового замыкания). В то время как GFCI в основном предназначены для защиты от ударов, AFCI служат для защиты от искрения (искрения), которое может вызвать пожар. Защита AFCI обычно обеспечивается специальными автоматическими выключателями, которые защищают всю цепь, хотя существуют также специальные розетки, обеспечивающие защиту отдельных мест.
• Выключатели должны быть заземлены: В старых настенных выключателях зеленый винт заземления часто отсутствовал, но теперь NEC требует, чтобы настенные выключатели во всех местах, включая ванные комнаты, были подключены к проводам заземления системы.
• Настенные выключатели должны располагаться за пределами ванны и душа. Если они не являются частью сборки производителя ванны или душа, настенные выключатели должны храниться за пределами ванны или душа, чтобы пользователи не прикасались к выключателям при контакте с водой.
• Может потребоваться вытяжной вентилятор: NEC требует, чтобы в ванной комнате был вытяжной вентилятор, который выбрасывал воздух наружу, если в помещении нет окна, которое можно было бы открыть для обеспечения вентиляции (с отверстием не менее 1,1 м). /2 квадратных метра). Но некоторые местные правила могут требовать наличия вытяжного вентилятора, даже если в комнате есть окно, и, как правило, рекомендуется его установить. Вытяжной вентилятор часто входит в состав комбинации верхнего света и лампы обогрева. Многим людям нравится располагать вытяжной вентилятор над туалетом. NEC не требует, чтобы вентиляционный вентилятор имел защиту GFCI.

Итог

В то время как старые ванные комнаты часто обслуживались одной 15-амперной цепью, для новой или реконструированной ванной обычно требуется как минимум две цепи — цепь общего освещения на 15 или 20 ампер и розетка на 20 ампер. Для питания вытяжного вентилятора может потребоваться третья цепь на 20 ампер, если она включает лампу обогрева.
