Нужно ли заземлять газовый котел в доме: Как заземлить котел своими руками

Содержание

Как заземлить котел своими руками

Многим людям, проживающим в частном доме, приходится выполнять монтаж системы отопления своими руками. И первое, что нужно сделать – правильно подобрать котел и выполнить его установку, сделать заземление. Следуя определенным рекомендациям, можно сделать в частном доме отличную систему отопления, которая позволит поддерживать комфортную температуру в жилье круглогодично, независимо от сезона.

Виды котлов отопления, используемые в частном доме

На выбор домовладельца представлены различные виды котлов:

  • электрического отопления, которые не требуют установки дымохода. Они максимально просты в управлении
  • газового отопления. Основное преимущество такого котла – его экономичность
  • устройства на твердом топливе, которые считаются наиболее простыми. Твердотопливный котел работает на угле, коксе, дровах

Независимо от того, какой котел выбран – газовый, электрический или твердотопливный, заземлять его нужно в любом случае.

Для чего нужно заземление котла в доме?

В прежние времена при возведении зданий заземление никто не делал, потому что особой необходимости в этом не было. Сегодня, когда в частном доме не обойтись без электрического или газового котла, используется множество энергоемкой техники, вопрос заземления стал более чем актуальным. Это обеспечит надежную работу устройств и их безопасность.

Заземление, которое получает твердотопливный или какой-либо другой котел, представляет собой определенную проводку, соединяющую систему отопления в частном доме с заземляющим устройством. Заземление котла позволит:

  • исключить вероятность поражения током человека, который прикоснулся к корпусу работающего устройства
  • обеспечить стабильное функционирование газового котла (как уже говорилось выше, это также может быть твердотопливный или электрический аппарат)
  • уменьшить электромагнитные излучения и количество помех в сети

По правилам безопасности, подключить газовый, электрический или твердотопливный котел можно только при наличии заземления. Для газового котла, который считается по схеме работы более сложным, чем твердотопливный, дополнительным условием будет устройство УЗО, которое отключит котел при замыкании в сети.

Заземление газового котла необходимо сделать независимо от срока эксплуатации . Нужно учитывать, что на его корпусе генерируется статическое напряжение, которое при определенных условиях может привести к:

  • вероятности возгорания. Это самая важная причина, по которой необходимо сделать заземление газового котла в доме. Одной случайной искры будет вполне достаточно для взрыва или возгорания природного газа
  • выходу из строя автоматики, замена которой обойдется дорого

Для проведения работ по занулению или заземлению котлов своими руками необходимо обладать определенными электротехническими знаниями. Стоит помнить о том, что напряжение – опасная вещь и при неправильном обращении может привести к летальным случаям. Если есть сомнения относительно уровня своих познаний, лучше доверить работу по заземлению котлов отопления профессиональным специалистам. Они справятся с задачей максимально быстро. Кроме того, опытные мастера знают предъявляемые требования к заземлителям:

  • не более 50 Ом для песчаных почв
  • не более
    10 Ом
    для глинистых почв

Как правильно заземлить газовый котел?

Перед выполнением заземления котла, нужно выбрать заземлитель. Он пребывает в прямом контакте с землей и является частью всей системы. Заземлители могут быть искусственными и естественными. Какой из них использовать – зависит от собственных предпочтений.

Естественными заземлителями являются различные металлические сооружения, контактирующие с грунтом. Такие заземлители необходимо связывать с котлом несколькими проводниками (как минимум, их должно быть два). Запрещается использовать как естественные заземлители трубопроводы горячих жидкостей, канализационной системы. Искусственными заземлителями считаются стальные трубы, уголковая сталь, которые находятся в земле в вертикальном положении.

Сделать подключение котла к заземлению сложнее, чем в случае обычных устройств (стиральной машины, холодильника, электроплиты). Необходимо заблаговременно проверить как общее сопротивление конструкции, так и удельную проводимость почвы.

Заземление котла отопления предполагает ряд работ:

  • выполнение на грунте макета канавы. Для этого чертится равнобедренный треугольник, между углами которого расстояние составляет два погонных метра. После этого выкапывается канава шириной 35-40 см и 50 см глубиной
  • на углах треугольника пробуривают шуфры, для чего может использоваться мотобур
  • в шуфры забивают трехметровые уголки (шестьдесят миллиметров в ширину)
  • далее происходит обваривание треугольника четырехсантиметровой полоской.
    Аналогичную полосу протягивают от канавы к частному дому
  • далее вваривается 10-миллиметровая шпилька на конце полосы. Ее цепляют к цоколю в здании. В том случае, если хочется спрятать шпильку, можно применить коробку из поливинилхлорида. От шпильки провода подводят к заземляемому устройству отопления

Чтобы быстрее произвести монтаж заземления, необходимо купить готовые комплекты. Их можно легко найти в продаже. Позаботившись о заземлении котла своими руками, можно рассчитывать на надежную и, что немаловажно, безопасную эксплуатацию этого отопительного устройства.

Заземление газового котла в частном доме: как сделать, правильно заземлить

Содержание:

Необходимость заземления
Технология заземления газового котла — как заземлить правильно
Сопротивление заземляющего контура в частном доме
Материалы для заземления

Стоимость
Проверка заземления котла
Заключение
Видео

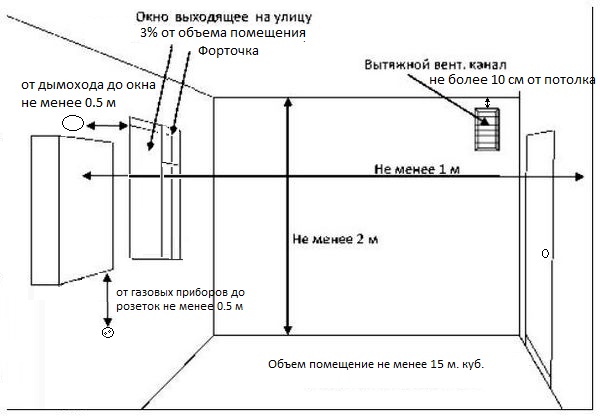

Эксплуатация газового отопительного оборудования возможна только после длительного процесса согласования. В свою очередь, чтобы согласование прошло успешно, все оборудование должно быть установлено в соответствии с нормами. Одним из требований этих норм является заземление газового котла. О том, как сделать заземление для газового котла, и пойдет речь в этой статье.

Необходимость заземления

При работе газового котла всегда возникает статическое напряжение, причем этот фактор совершенно не зависит от наличия и качества установленных элементов автоматизации. Для устранения вероятности возникновения связанных с этим проблем газовый котел нужно заземлить.


Наличие заземления препятствует возникновению следующих ситуаций:

  1. Выход из строя автоматики
    . Газовые котлы оборудуются электронными системами, которые очень болезненно реагируют на перепады напряжения в электросети. Кроме того, автоматика плохо выдерживает попадание статических разрядов, поэтому при отсутствующем заземлении электронная начинка котла может попросту сгореть – а стоимость подобных элементов обычно составляет около половины стоимости самого котла.
  2. Вероятность взрыва. Увеличение концентрации статического напряжения – это одна из самых частых причин возникновения пожаров или взрыва газовых котлов. Заземление полностью исключает возможность появления малейших искр, которые и становятся в итоге причиной взрыва при контакте с газом.

Технология заземления газового котла — как заземлить правильно

Стандарты оговаривают необходимость заземления котла, но при этом не предъявляют никаких требований к способу выполнения данной работы. Именно благодаря этому появляется возможность создать заземляющий контур своими руками. Впрочем, при наличии бюджета будет гораздо проще приобрести готовый набор для заземления, что рекомендуется газовой службой.

Для самостоятельного обустройства заземления нужно учесть ряд параметров:

  • Тип и особенности заземляющего контура;
  • Параметры сопротивления;
  • Материалы, которые лучше всего подходят для монтажа заземляющего контура;
  • Стоимость конструкции.

Кроме того, заземление газового котла должно соответствовать всем нормам, предъявляемым к данной конструкции. Этот пункт очень важен – если при проверке контура представителем газовой службы будут обнаружены несоответствия требованиям, он попросту не подпишет документ о вводе заземления в эксплуатацию. Например, заземлять котел к водопроводу, канализации или газовой магистрали нельзя, и при нарушении данного запрета ввод системы в эксплуатацию будет невозможен.

Заземление газового котла в частном доме может обустраиваться следующими способами:

  1. В зависимости от типа устройства. Для газовых котлов требуется собственный заземляющий контур, что существенно отличает подобные устройства от различной бытовой техники. К отопительному оборудованию предъявляются более высокие требования – в частности, если котел будет заземляться через розетку, то ее нужно подключать прямо к заземляющему контуру, а не к распределительному щитку.
  2. В зависимости от особенностей заземления. Здесь речь идет о способе монтажа заземляющего контура, который может быть представлен как готовым набором, специально разработанным для подключения газовых котлов, так и приспособлениями, собранными самостоятельно.

Сопротивление заземляющего контура в частном доме

Перед тем, как сделать заземление на газовый котел, нужно рассчитать величину сопротивления, на которую влияет не только отопительное оборудование, но и характеристики расположенной возле здания почвы.


Согласно стандартам, нормы сопротивления почвы выглядят следующим образом:

  1. Глинистая. Для глинистого грунта максимальное сопротивление составляет 10 Ом. Такая величина актуальна для однофазного тока и линейного напряжения (380 В).
  2. Песчаная. В случае с песчаными грунтами заземляющий контур может иметь сопротивление не более 50 Ом.

Чтобы точно знать, как правильно заземлить котел, желательно дополнительно ознакомиться со всеми стандартами – в газовой службе могут использовать более ранние или поздние версии стандартов.

Материалы для заземления

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Заземление газовых котлов может выполняться с использованием следующих материалов:

  1. Провод заземления. Сечение медных проводов должно превышать 10 мм, алюминиевых – 16 мм, а стальных – 75 мм.
  2. Вертикальные штыри, забиваемые в грунт. Как правило, в землю забиваются стальные трубы или уголки, которые соединяются друг с другом при помощи приваренной шины. Впрочем, до того, как заземлить котел, стоит поинтересоваться готовыми комплектами заземления – в них обычно имеются оцинкованные или медные электроды для сварки.
  3. Автоматика и УЗО. Котел подключается к щитку с установленной электроарматурой. Согласно стандартам, котел нельзя вводить в эксплуатацию без заземляющего контура – но это не касается дублирующего контура, предназначенного для автоматического отключения котла при возникновении неполадок.

В модульных котельных имеется специальный элемент, на который выводится заземление со всех металлических и электрических узлов. Подключение этого элемента осуществляется за счет опускаемых в грунт электродов, которые соединяются с контуром системы.

Стоимость

Перед тем, как заземлить газовый котел, нужно осведомиться о стоимости этой работы, на которую влияет ряд факторов:

  • Особенности грунта;
  • Характеристики электродов и сечение провода;
  • Тип заземляющего контура.

Также в себестоимость заземления стоит включать стоимость услуг организации, которая будет выполнять проверку готовой системы на соответствие нормативам.

Проверка заземления котла

Выдавать акт о вводе газового котла в эксплуатацию (данный акт учитывает и допустимость использования имеющегося заземляющего контура) может представитель местной газовой службы. В то же время, согласно стандартам, для проверки сопротивления заземления необходимо вызывать специалистов из электрической лаборатории, которые также проверят качество системы молниезащиты. На практике обычно оказывается так, что проверку выполняет только одна служба.


Проверка заземления может проводиться с разной периодичностью, нормы которой устанавливаются соответствующими нормативными документами. Обычно проверка выполняется минимум один раз в год. Необходимость регулярной проверки обуславливается изменением характеристик почвы, интенсивности прохождения грунтовых вод и ряда иных факторов.

В любом случае если сопротивление заземляющего контура и его целостность соответствуют нормативам, то хозяину будет выдан акт или протокол, разрешающий ввод котла в эксплуатацию и его дальнейшее использование.

Заключение

Заземление для газового котла обустраивается довольно просто. Перед тем, как заземлить котел в частном доме, нужно ознакомиться с соответствующими стандартами и предъявляемыми к подобным устройствам требованиями.


Нормы, устройство и методы поверки

Установка теплового оборудования, работающего на природном газе, является широко распространенной практикой как в промышленности, так и в быту. Но отечественные установки значительно уступают по мощности и другим техническим параметрам. На первый взгляд, домашняя газовая колонка (бойлер) — простое оборудование, предъявляющее к потенциальному владельцу минимум требований, не так ли?

Тогда почему заземление газового котла в частном доме является обязательной нормой и можно ли его игнорировать? Поможем разобраться – в данной публикации рассмотрены причины заземления, особенности его проведения, нормы и правила проверки. Также показаны схемы устройства, наглядные фото и видео-рекомендации.

Содержание статьи:

  • Зачем нужно заземлять газовый котел?
  • Нормы и правила заземления
    • Устройство контура заземления газовой колонки
    • Как подключить контур заземления к щитку?
    • Особенности проверки заземления газового оборудования
  • Выводы и полезное видео по теме

Зачем нужно заземлять газовый котел?

Современные газовые котлы традиционно содержат элементы управления, основанные на принципе высокотехнологичной цифровой электроники.

Схемы такого оборудования содержат:

  • цифровые микроконтроллеры;
  • чувствительные электронные датчики
  • полевые транзисторы и планарные микросхемы.

Для электроники такой конструкции наличие статического электричества «смертельно». В самый неожиданный момент газовый котел может перестать функционировать из-за выхода из строя электронных компонентов от воздействия статических микротоков.

Это одна из основных причин, требующих обязательного заземляющего контура в России.

Необходимость заземления оборудования газовых водонагревателей (котлов) является обязательной мерой, независимо от назначения оборудования — промышленного или бытового

Другой не менее существенной причиной введения заземления является явная опасность неконтролируемого загазованности розжиг , что создает высокие риски возгорания или взрыва газового котла. Здесь опять же свою «негативную» роль играет пресловутое статическое электричество, избавиться от которого поможет только правильное устройство заземляющего контура. Правила безопасного использования газового котла рассмотрены в .

Нормы и правила заземления

Нормативные требования и правила, описывающие схему заземления газовой колонки, представлены в официальном документе ПУЭ .

Согласно установленным нормам заземления бытового газового котла в доме, оборудование должно быть дополнено контуром заземления, однако в нем не указано конкретно, какой именно контур следует использовать — промышленный или самодельный.

Простое исполнение контурной линии подходит для защиты газового оборудования, в частности, бытовой колонки (котла). Используется металлическая полоса и один пассивный электрод.

При этом, независимо от способа изготовления контурной системы заземления, достаточно специфично для документа ПЭС Раздел 1.7.103 указываются параметры сопротивления контура.

Для системы, сооружаемой в домашних условиях или с привлечением бригады специалистов, актуальны следующие требования: «Суммарное сопротивление растеканию заземлителей… всех повторных заземлений… в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 А трехфазного источника тока (380, 220 и 127 В для однофазного источника тока). При этом сопротивление растеканию заземлителя каждого из повторных заземлителей должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.

На практике представители газовой службы требуют, чтобы сопротивление не превышало 10 Ом.

Согласно регламенту документа ПЭС категорически недопустимо применение для заземления бытового газового котла следующих элементов:

  • сухопутные линии стационарных бытовых розеток;
  • поверхности трубопроводов отопления;
  • поверхностные трубы канализационных сетей;
  • Трубы стационарных газопроводов и других трубопроводов горючих или взрывоопасных жидкостей, газов, смесей.

Допускается применение металлических водопроводных труб, проложенных в земле, железобетонных фундаментов с надежной гидроизоляцией, металлических конструкций сооружений, расположенных в земле, и т.п. (в качестве естественного заземлителя) ( п. 1.7.109 ПУЭ ) .

Если поблизости нет ничего подходящего на роль заземлителя, в обязательном порядке оборудовать индивидуальный заземляющий контур.

Устройство контура заземления газовой колонки

Итак, если вы все еще сомневаетесь, нужно ли заземлять бытовой газовый котел в жилом доме, ответ однозначный — необходимо . И сразу же при установке нового газового оборудования с последующей проверкой правильности устройства «заземления».

Поэтому стоит рассмотреть традиционную схему устройства, материалы и комплектующие, необходимые для организации «контурной площадки», а также особенности проведения проверки.

Схема организации контура заземления газовой колонки (котла) бытового назначения. Используются два электродных штифта и прямой отрезок металлической (стальной) полосы.

Принципиальная схема, как правило, представляет собой классический вариант пресс-формы «Треугольник» , погружаемый в грунт на глубину не менее 0,5 метра. В этом случае металлические точки (желательно покрытые слоем меди) являются угловыми точками «треугольника».

Оптимальная глубина погружения металлических штифтов электродов составляет 4,5 метра. Соединительным материалом между электродными элементами является металлическая полоса.

Таким образом, построение контура «Земляного треугольника» охватывает процесс забивания в землю трех металлических штырей-электродов с последующим изготовлением загрузочной траншеи между ними, куда укладывается и приваривается металлическая полоса к штифты-электроды.

По тем же правилам ПУЭ «треугольник» заземления должен быть установлен на расстоянии не менее 1 метра от стены жилого дома. Классическое расстояние между элементами контурных электродов, вбитых в землю, составляет 2,5 метра.

Однако вместо варианта «треугольник» тоже вполне подойдет (ПЭС не запрещен) просто прямая металлическая полоса между двумя погруженными в грунт электродами, длина которой не менее 3 метров (схемное решение показано ниже). Размеры заземлителей и заземлителей, проложенных в земле, также указывают в Таблица ПУЭ 1.7.4 .

Классический вариант схемного решения – так называемый «треугольник». Этот вариант схемы характерен тем, что позволяет без дополнительных манипуляций получить оптимальное сопротивление растеканию тока

Внешний вид установленного контурного заземления в образе «треугольника, который рекомендуется использовать под защитой газовых котлов (колонок) бытового назначения

Отдельно стоит отметить технологию погружения металлических штырей-электродов в грунт, учитывая глубину погружения 4,5 метра.

Для погружения относительно тонкого в диаметре металлического штыревого электрода используют несколько коротких отрезков, которые соединяются друг с другом по мере погружения. Соединения выполняются с помощью специальных муфт или при помощи сварки. (второй вариант предпочтительнее).

Рекомендуем ознакомиться с подбором подходящего материала и обустройством заземления своими руками.

Как подключить контур заземления к щитку?

Изготовленный и установленный элемент контура для бытового газового котла необходимо правильно подключить к блоку коммутации газового оборудования (обычно это трехконтактная сетевая розетка или пульт управления). 9Стандарты 0003

ПЭС допускают использование в качестве линии связи различных типов проводов, но оговаривают диаметр провода в зависимости от материала используемого провода: медь, алюминий, сталь.

Соединительный элемент контурной системы и силового щитка (силовой розетки), от которого осуществляется питание газового котла. Для связи используется проводник, сечение которого специально оговорено правилами ПУЭ

. Допускается в составе силовой коммутационной аппаратуры газового котла (УЗТ), но только строго при наличии система контурного заземления. Также допускается применение. Этот момент отмечен правилами PES.

Особенности проверки заземления газового оборудования

В ситуации, когда представитель газовой службы проверяет правильность установки котла, его подключение и работу, вопрос о проверке правильности заземления бытового газового котла не стоит это. Однако на практике часто случается своеобразный технический казус.

Действительно, схема электрического заземления, по сути, рассматривается как прерогатива представителей службы, отвечающей за электроснабжение. Это означает, что проверку цепи осуществляет электротехническая служба, что также подтверждается правилами ПУЭ.

Лабораторные испытания сопротивления растеканию тока по цепи заземления. К таким измерениям, как правило, привлекаются специализированные организации, уполномоченные выдавать акты по результатам испытаний.

Для проведения проверки необходимо специальное электротехническое оборудование (лаборатория). С помощью электроизмерительной лаборатории измеряют не только сопротивление растеканию тока в цепи, но и степень молниезащиты.

Однако этот вариант обычно применим к промышленному оборудованию. Для бытовой сферы, как показывает практика, многое в плане проверки зависит от местных правил каждого отдельного региона.

В федеральном законодательстве специально указаны только нормативы периодических осмотров ( ПТЭЭП Приложение 3, стр. 26 ), а также оговорены правила подготовки оборудования и ввода в эксплуатацию (ПТЭЭП, ПУЭ).

По нормативам требуется проверка заземления котла не реже одного раза в год. По результатам проверки владельцу газового оборудования выдается соответствующий документ (АКТ о проверке). Методы измерения сопротивления заземления мы рассмотрели в .

Выводы и полезное видео по теме

На видео ниже показана последовательность проведения мероприятия по созданию защиты газового оборудования.

Благодаря видео можно получить полное представление о необходимых работах, используемом инструменте и других тонкостях процесса:

Дополнить бытовой котел заземляющим элементом можно и нужно, как показывает практика . Даже если производство такой работы требует от потенциального пользователя финансовых затрат, оно того стоит.

Оснащая газовую колонку заземляющим контуром, пользователь оборудования не только многократно повышает надежность работы оборудования, но и обеспечивает высокий уровень личной безопасности .

Хотите дополнить вышеизложенный материал полезными комментариями? Или у вас еще остались вопросы? Не стесняйтесь спрашивать совета у наших специалистов и других посетителей сайта, пишите свои комментарии — форма обратной связи расположена под статьей.

электрический — Нужно ли подключать котел и газовый счетчик к главному блоку предохранителей?

спросил

Изменено 11 лет, 9 месяцев назад

Просмотрено 3к раз

Готовим новую кухню. Компания, устанавливающая кухню, провела электрообследование. они сказали, что нашему новому и недавно установленному котлу нужен заземляющий провод, идущий от него к блоку предохранителей. Как и наш старый газовый счетчик. Это боль, поскольку они находятся в самых отдаленных частях нашей собственности, а блок предохранителей находится в центре. Таким образом, это будет означать, что кабели / провода повсюду.

Котел можно заземлить через ближайшую розетку? Или прямо на землю через ближайший запорный кран/водомер.

Любые советы от электриков или тех, кто разбирается в электрике? Я нахожусь в Великобритании, и, по-видимому, это правила безопасности для здоровья, хотя я думаю, что они в некоторой степени открыты для интерпретации.

  • электричество
  • газ
  • котел

Я не думаю, что вы можете заземлить водопроводные трубы, так что это не вариант.

Я бы подумал, что котел будет заземлен через его обычный источник питания, но если ему нужно отдельное заземление, то, что касается счетчика, вы можете проложить провод заземления снаружи дома к блоку предохранителей (или как можно дальше). насколько это возможно), что сведет к минимуму как перерыв в его установке, так и количество необходимого вам провода.

2

Я знаю, что вы находитесь в Великобритании, но я отвечу за США, если у кого-то там возникнет такой же вопрос.

Котлы и печи должны питаться от отдельной заземленной цепи.

Любая металлическая система трубопроводов, которая может оказаться под напряжением, должна быть соединена, включая газовые трубы, но проводник заземления оборудования, проложенный вместе с проводниками цепи, питающими газовое оборудование, «должен использоваться в качестве средства соединения»:

НЭК 250.104 (B) Прочие металлические трубы.

В случае установки или прикрепления к зданию или сооружению система(ы) металлических трубопроводов, включая газопроводы, которые могут оказаться под напряжением, должны быть соединены с корпусом сервисного оборудования, заземляющим проводником в сервисе, проводником заземляющего электрода. если они имеют достаточный размер, или один или несколько используемых заземляющих электродов. Соединительные перемычки должны иметь размеры в соответствии с 250.122 с использованием номинальных характеристик цепи, которая может питать систему (системы) трубопроводов. Заземляющий провод оборудования для цепи, которая может питать трубопровод, должен использоваться в качестве средства соединения. Точки крепления соединительной перемычки (перемычек) должны быть доступны.

Если у вас есть отсоединенный горячий провод, который касается газовой трубы, вы хотите, чтобы он вызвал короткое замыкание, чтобы он отключил выключатель или перегорел предохранитель.

Если провод не отключает выключатель или не перегорает предохранитель, провод может начать разъедать трубу. Я действительно видел, как бронированный кабель разъедает кусок воздуховода, при этом испуская свечение там, где они встречаются.

Помните о цели. Цель состоит в том, чтобы все было соединено с общей землей, чтобы избежать перепадов напряжения из-за разных потенциалов земли.
