Nym расшифровка и применение: расшифровка, технические характеристики, конструкция, применение

расшифровка, технические характеристики, конструкция, применение

На рынке кабельной продукции большой популярностью пользуются марки соответствующие международным стандартам. Одним из таких является кабель NYM, выпускаемый по германскому образцу. Особенности этого кабеля можно разобрать по буквенной маркировке.

Расшифровка маркировки NYM

В состав маркировки входит буквенно-цифровое обозначение, которое характеризует параметры кабеля.

Рассмотрите их более детально:

• N – указывает на то, что данная марка изготавливается в соответствии с германским стандартом Normenleitung;
• Y – указывает на материал изоляции, которым покрываются жилы кабеля, в данном случае это поливинилхлорид или сокращенно ПВХ;
• M – указывает на наличие наружной оболочки в кабеле, походит от немецкого Mantelleitung;
• J – указывает на то, что кабель оснащен защитной жилой заземления PE с соответствующим желто-зеленым окрасом;
• O – указывает на то, что в модели присутствует нулевой проводник N с соответствующим синим окрасом.

Рассмотрите пример расшифровки маркировки для кабеля NYM – J – 3 × 2,5. Здесь представлена модель с поливинилхлоридной изоляцией кабеля, в которой присутствует выделенный заземляющий провод. Всего в кабеле три жилы сечением по 2,5 мм

2 каждая. Устройство всех элементов внутри кабеля  NYM определяется его конструктивными особенностями.

Конструкция

Для лучшего понимания конструкции  кабеля NYM рассмотрим его устройство на конкретном примере.

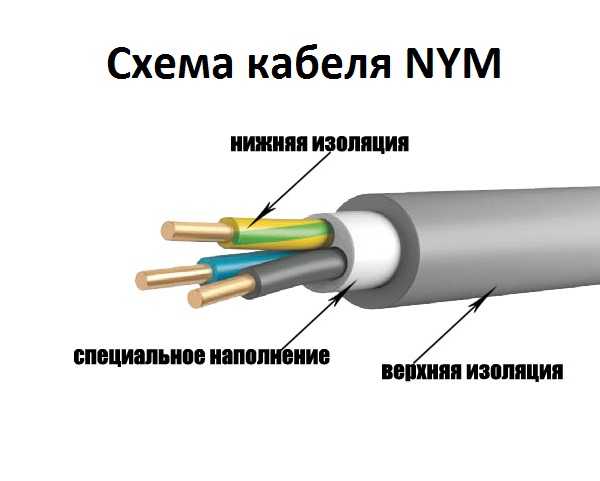

Рис. 1: конструкция кабеля NYM

Как видите на рисунке, данная марка имеет следующее расположение элементов:

• 1 – токоведущая жила, которая выполнена из меди, их количество зависит от конкретной модели кабеля NYM и может варьироваться от 1 до 5 проводников, у некоторых заводов можно встретить модели с 7 проводниками. Сечение жил может варьироваться от 1,5 мм² до 35 мм² каждая из жил равнозначна по габаритам. При площади сечения до 10 мм² включительно жила изготавливается монолитным проводником. А от 16 мм² и более выполняется из нескольких скрученных проволок.
• 2 – изоляция проводников, изготавливается из поливинилхлорида и характеризуется различным окрасом, в зависимости от назначения каждой из жил. Конкретная маркировка для каждого типа приведена в таблице ниже:

Таблица: цветовая маркировка жил кабеля

Цвет наружной изоляции проводника	Назначение
синий	Нейтраль (N)
жёлто-зелёный	Проводник защитного заземления (PE)
чёрный, коричневый, серый	Фазные проводники.

• 3 – герметизирующий слой, выполняется из не вулканизированной мелонаполненной резины, обеспечивает дополнительную изоляцию и предотвращает проникновение влаги извне. За счет этого наполнителя кабель NYM удерживает круглую форму, а также не подвержен горению.
• 4 – наружная оболочка, выполнена из листового пластика и предназначена для защиты от механических воздействий и агрессивных веществ. Ее границы определяют общую площадь сечения NYM, которая зависит как от количества жил, так и от размеров изоляции на проводах и в промежуточном слое. Данный параметр влияет на возможность расположения в нишах, пустотах, лотках и т.д. Площадь сечения кабеля не всегда постоянна, но приблизительные размеры можно определить из таблицы:

Таблица: геометрические параметры элементов некоторых кабелей NYM

Количество жил и сечение каждой	Номинальная толщина изоляции, мм	Номинальная толщина промежуточного слоя, мм	Номинальная толщина оболочки, мм	Номинальное сечение кабеля ,мм2
				Минимум	Максимум
2х1,5	0,6	0,4	1,4	8,4	9,8
2х2,5	0,7	0,4	1,4	9,8	11
3х1,5	0,6	0,4	1,4	8,8	10,5
3х2,5	0,7	0,4	1,4	10	11,5
3х4	0,8	0,4	1,4	11,5	13
4х1,5	0,6	0,4	1,4	9,5	11
4х2,5	0,7	0,4	1,4	11	12,5
4х4	0,8	0,4	1,6	12,5	14,5
4х6	0,8	0,6	1,6	14,5	16,5
5х1,5	0,6	0,4	1,4	9,9	12
5х2,5	0,7	0,4	1,4	11,5	13,5
5х4	0,8	0,6	1,6	14	16,5
5х6	0,8	0,6	1,6	15,5	18

Технические характеристики

Чтобы определить  возможность использования кабеля NYM в тех или иных устройствах, необходимо учитывать его техническими характеристиками. Такими характеристиками для NYM являются:

• Номинальное напряжение – может использоваться в электрических сетях с питающим напряжением не более 660 В и с частотой 50 Гц.
• Номинальный рабочий ток – определяется сечением проводника, как и смежный параметр – максимально допустимый ток, который может протекать кратковременно в аварийных ситуациях.
• Температурные пределы – величина температуры, в которой NYM может нормально выполнять свои функции без потери заданных параметров и разрушения каких-либо элементов. Для кабеля NYM предел составляет от – 50ºС до + 50ºС.
• Сопротивление жилы – устанавливается для каждого конкретного кабеля индивидуально и определяет его пропускную способность или допустимый ампераж.
• Сопротивление изоляции – определяет диэлектрические свойства изолирующего слоя, как между проводниками, так и от каждого проводника до токопроводящих элементов, которые могут касаться наружной оболочки.
• Радиус изгиба – не должен превышать 4 наружных диаметров самого кабеля.

Рис. 2: допустимый радиус изгиба кабеля

Преимущества и недостатки

В сравнении с другими вариантами кабельно-проводниковой продукции, представленной на отечественном рынке, кабель NYM обладает рядом весомых преимуществ:

• Не боится воздействия влаги – в сравнении с отечественными моделями с виниловой изоляцией, NYM в гораздо меньшей степени подвержен впитыванию влаги. За счет чего NYM может прокладываться и во влажных помещениях (подвалах, колодцах, шахтах и т.д.) без дополнительных приспособлений.
• Гибкость – легко изменяет геометрическую форму и может прокладываться в самых труднодоступных местах, совершать повороты и т.д. Такое свойство обеспечивается за счет промежуточного слоя.
• Не поддерживает горения – за счет состава промежуточного слоя изоляция не горит, а только оплавляется при воздействии пламени или искрения. Это свойство позволяет использовать NYM в помещениях с повышенной пожарной опасностью.
• Имеет большое разнообразие вариантов исполнения, как по количеству жил, так и по их сечению, за счет чего один такой кабель может обеспечивать полноценное электроснабжение в цепях с различным количеством фаз, проводов и на любую нагрузку.

Следует отметить, что немаловажным фактором во всех преимуществах кабеля NYM является соблюдение производителями международного стандарта. Который обеспечивает более высокое качество продукции по всем параметрам.

Но, помимо вышеперечисленных преимуществ NYM имеет и некоторые недостатки. Во-первых, высокое качество всех кабелей марки NYM обуславливает и их  более высокую стоимость, в сравнении с отечественными аналогами, к примеру, тем же ВВГнг. Во-вторых, NYM не рекомендуется устанавливать на участках, где на него могут воздействовать солнечные лучи. Так как от солнца его изоляция утрачивает свои характеристики, и кабель куда быстрее выходит со строя.

Применение

Кабель NYM применяется в качестве устройства для передачи электрической энергии в силовых цепях. Широкое распространение данная марка получила в электроснабжении как бытовых, так и промышленных объектов. За счет разнообразного конструктивного исполнения может устанавливаться для однофазных и трехфазных цепей, как с выделенным заземляющим или нулевым проводником, так и без таковых.

Рис. 3. применение NYM для однофазных и трехфазных потребителей

NYM применяется для изготовления проводки, как внутреннего, так и наружного размещения. В первом случае закладка в стенах выполняется стандартным способом без необходимости использования дополнительных приспособлений. Наружное крепление осуществляется также по открытым участкам стен, но в отличии от других марок кабельно-проводниковой продукции не требует дополнительной защиты и изоляции при помощи тех же кабель-каналов, гофры и т.д., так как количество слоев диэлектрика и так обеспечивает достаточный уровень изоляции. Исключением для наружной установки являются стены из горючего материала и те участки, на которых  NYM проходит под прямыми солнечными лучами и его необходимо защитить от ультрафиолета.

Также кабель NYM используется для подключения мощного оборудования и силовых агрегатов. Для этого подбираются как  двухпроводные, так и более разветвленные варианты, в зависимости от типа нагрузки. В качестве примера, может использоваться для изготовления удлинителя, питающего электрический инструмент во время строительных работ. Так как уровня изоляции NYM более чем достаточно для любых классов электроинструмента.

Может устанавливаться в качестве токоведущего элемента в пожаро- и взрывоопасных помещениях каких-либо объектов. Где установка других типов кабельно-проводниковой продукции не допускается.

Основные производители

Следует отметить, что отличительное качество кабеля NYM обеспечивается международным стандартом, который присущ не только германским маркам, но и ряду отечественных производителей.

Разумеется, что отечественные образцы ничем не хуже, но отличаются более демократичной ценой. Среди отечественных следует выделить:

• «Севкабель»;
• «Конкорд»;
• «Камкабель»;
• «Псковкабель».

Среди зарубежных производителей, имеющих соответствующие сертификаты и поставляющих свою продукцию на отечественный рынок, следует выделить:

• Сербский «Novkabel AD»
• Германские «Lapp Kabel», «Каbeltec», «TKD Kabel»;
• Французский «Nexans» ;
• Турецкий «DENIZLI CABLE LTD».

Приобретая кабель NYM от этих компаний, вы можете быть уверены в его  соответствии заявленным параметрам. Если же вам попалась модель от других производителей, то чтобы определить подделку, обратите внимание на маркировку. Компании, не соответствующие стандарту стараются всячески переименовать свою продукцию в схожую по названию NUM или HUM вместо NYM. Это можно увидеть на оболочке:

Рис. 4: Пример неоригинальной маркировки

Как видите на рисунке, верхний кабель имеет оригинальную маркировку, а два других отличаются от нее. Поэтому гарантировать те же технические характеристики для них невозможно.

Силовой кабель NYM — характеристики и расшифровка обозначения

Описание и расшифровка силового кабеля NYM

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 30.08.2021

Силовой кабель NYM должен соответствовать немецкому стандарту VDE 088253 и VDE 0250 часть 204, поэтому большинство российских заводов выпускает его клон под аббревиатурой NUM. Часто применяемый в строительных проектах, он используется как в бытовых, так и в коммерческих и промышленных целях.

Конструкция

Кабель NYM предназначен для стационарной проводки. Как и многие другие кабели такого типа, в качестве проводника он может иметь как одножильный, так и многожильный медный провод (класс 1 и 2 по ГОСТУ 22483). Количество проводников может варьироваться от одного до пяти. Имеет круглую форму, которую придает специальный наполнитель (мелонаполненная резина)  между проводниками и оболочкой.
Этот кабель, с изоляцией и оболочкой из ПВХ не распространяющего горение, рассчитан на номинальное переменное напряжение до 0,66 и 1 кВ частотой 50 Гц. Изоляция из ПВХ имеет максимальную рабочей температуры проводника +50 C, но может использоваться в установках, где температура опускается до -30 C.

Применение

Кабель NYM не подходит для прокладки под прямыми солнечными лучами без дополнительной защиты от ультрафиолета, а также не пригоден для укладки в встряхиваемый, вибрирующий или сжатый бетон. Его можно прокладывать в кабельном канале, в воздуховодах или в стенах в соответствии с соответствующими национальными строительными нормами.

Расшифровка условного обозначения

Спецификации кабелей в контексте NYM представляют собой аббревиатуры, состоящие из букв и цифр, которые предоставляют информацию о конструкции и предполагаемом использовании кабелей и проводов. «N» означает, что это кабель произведен в соответствии с немецким стандартом VDE 0250-204, «Y» означает, что изоляционным материалом, используемым для жил и оболочки, является ПВХ, а «M» означает кабель с оболочкой. Если за спецификацией NYM следует аббревиатура «J», это означает, что это многожильный экранированный кабель с зелено-желтым защитным проводником. С другой стороны, «O» указывает на отсутствие защитного проводника. Кабель имеет дополнительные характеристики, например в кабеле NYM 4×1,5, первая цифра, в данном случае цифра 4, указывает на количество жил кабеля в оболочке. Число после «x» указывает поперечное сечение кабеля в квадратных миллиметрах, в этом случае 1,5 мм².

Пример спецификации: Кабель NYM-J / -0 4×1,5

• N: кабель соответствует стандарту VDE 0250-204
• Y: изоляция из ПВХ
• M: кабель в оболочке
• J: с желто-зеленым защитным проводом
• O: без защитного проводника
• 4: количество жил
• x: умноженное на
• 1,5: поперечное сечение проводника в квадрате миллиметры

Аналоги

Российским аналогом является кабель стандарта ВВГнг, но у него нет заполнителя между изоляцией проводников и наружной оболочкой кабеля. Кроме того, кабели ВВГнг имеют более широкий диапазон рабочих температур и не поддерживают горение при групповой прокладке (у NYM только при одиночной).

Если стоит выбор, где купить силовой кабель, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
