Функции генератора и как он выглядит

Генератор предназначен для обеспечения питанием электропотребителей, входящих в систему электрооборудования, и зарядка аккумуляторной батареи при работающем двигателе автомобиля.

Выходные параметры генератора должны быть таковы, чтобы в любых режимах движения автомобиля не происходил прогрессивный разряд аккумуляторной батареи. Кроме того, напряжение в бортовой сети автомобиля, питаемой генератором, должно быть стабильно в широком диапазоне изменения частоты вращения и нагрузок. Последнее требование вызвано тем, что аккумуляторная батарея весьма чувствительна к степени стабильности напряжения. Слишком низкое напряжение вызывает недозаряд батареи и, как следствие, затруднения с пуском двигателя, слишком высокое напряжение приводит к перезаряду батареи и, ускоренному выходу ее из строя. Не менее чувствительны к величине напряжения лампы освещения и сигнализации.

Генератор — достаточно надежное устройство, способное выдержать повышенные вибрации двигателя, высокую подкапотную температуру, воздействие влажной среды, грязи и других факторов. Принцип работы электрогенератора и его принципиальное конструктивное устройство одинаковы у автомобильных генераторов, независимо от того, где они выпускаются.

•

Причины поломки

• Перегорание предохранителя в цепи возбуждения генератора
• Ослабление или повреждение приводного ремня генератора
• Обрыв или короткое замыкание в проводах
• Перерасход энергии
• Подгорание контактов замка зажигания
• Ненадежный контакт предохранителей в гнездах
• Ослабление натяжения ремня генератора
• Неисправность регулятора напряжения
• Отсутствие дополнительного «+» на регуляторе напряжения некоторых моделей генераторов
• Ослабление гайки крепления шкива
• Неисправность выпрямительного блока
• Загрязнение контактных колец и щеток
• Отсутствие смазки в подшипниках
• Обрыв одной из обмоток статора

Неисправности генератора

В момент включения зажигания не загорается лампочка генератора

• Лампа или генератор вышли из строя;
• Реле контрольной лампы заряда плохо отрегулировано или повреждено;
• Оборвался провод, соединяющий штекер реле контрольной лампы заряда со штекером блока предохранителей;
• Обмотка статора замкнула на «массу»;
• В одном или нескольких отрицательных вентилях генератора произошло короткое замыкание.

Контрольная лампа продолжает гореть во время движения автомобиля или загорается периодически

• Проскальзывает ремень привода генератора;
• Реле контрольной лампы заряда плохо отрегулировано или повреждено;
• Оборвался провод, соединяющий штекер реле контрольной лампы заряда с центром звезды генератора;
• В цепи питания обмотки возбуждения произошел обрыв;
• Щетки генератора износились или зависли;
• Окислились контактные кольца;
• В одном или нескольких положительных вентилях генератора произошло короткое замыкание или обрыв;
• Регулятор напряжения плохо отрегулирован или поврежден;
• Оборвался провод, соединяющий штекеры реле контрольной лампы заряда.

Шумы в генераторе

• Генератор издает воющие звуки, если в обмотке статора происходит межвитковое замыкание;
• Сильно окислились полюсные выходы аккумулятора и наконечники проводов, которые к тому же слишком слабо затянуты;
• Нарушилось соединение между наконечником провода и выключателем зажигания или штекером тягового реле;
• Подшипники плохо смазаны; В обмотке тягового реле произошли межвитковое замыкание, обрыв или замыкание на «массу»;
• Вышла из строя контактная часть выключателя зажигания; Износились или заедают, подшипники;
• Ротор задевает за полюса статора.

Аккумуляторная батарея слабо заряжается

• Ремень слабо натянут и поэтому проскальзывает при работе генератора под нагрузкой и большой частоте вращения;
• Возникла неисправность в аккумуляторе;
• Наконечники проводов слабо закреплены на генераторе, окислились выводы аккумуляторной батареи, повреждены сами провода;
• Регулятор напряжения плохо отрегулирован или поврежден;
• В цепи одной из фаз статорной обмотки генератора произошли обрыв или витковое замыкание;
• Поврежден один из диодов выпрямительного тока.

Аккумуляторная батарея не заряжается

• Зависли щетки;
• Произошел обрыв в цепи возбуждения;
• Ротор задевает за полюса статора;
• Подгорели контактные кольца;
• Вышел из строя регулятор напряжения;
• Обрыв проводов, подсоединенных к положительным или отрицательным клеммам.

Основные неисправности генератора могут проявляться в следующем:

1. Генератор не дает зарядного тока. При это может возникать:
• Пробуксовка приводного ремня,
• Зависание щеток,
• Обрыв в цепи,
• Неисправность регулятора напряжения,
• Задевание ротора за полюса статора,
• Обрыв цепи возбуждения,
• Генератор дает зарядный ток, но не обеспечивает нормального заряда аккумуляторной батареи. В связи с этим Вы можете наблюдать:
• Витковое замыкание или обрыв цепи одной из фаз статорной обмотки,
• Плохой контакт «массы» генератора с «массой» регулятора напряжения,
• Срабатывание реле защиты регулятора напряжения из-за замыкания в цепи возбуждения генератора на «массу»,
• Зависание щеток.

Все эти неисправности генератора при большом желании Вы можете диагностировать сами, однако лучше не тратить время, пытаясь осуществить ремонт генератора своими руками, а сразу обратиться за помощью к нам. В предельно короткие сроки мы устанавливаем причины поломки генератора и его ремонт.

Как снять генератор автомобиля?

Зачастую это не так просто. Из недр некоторых моделей SAABа генератор, например, приходится извлекать по частям.

У популярных «VOLKSWAGENов» и их родственников болты стартера одновременно держат опору силового агрегата. Не менее хитро порой крепят и генераторы. Главное — убедиться, что освобожден весь крепеж.

Сторонники силовых методов часто оказываются у разбитого корыта — силумин хрупкий!

Ремонт или замена?

Для осуществления качественной диагностики генератора необходимо провести полную разборку агрегата и произвести проверку узлов и комплектующих.

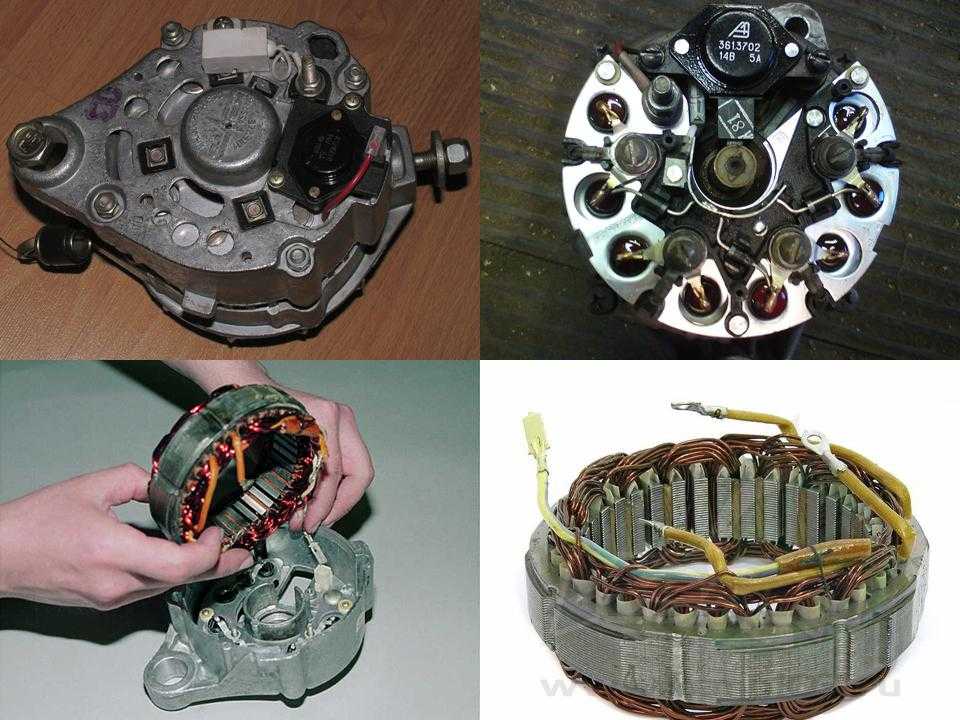

Генератор разбирается в определенной последовательности, сначала снимается пластмассовый защитный кожух, затем извлекается реле-регулятор напряжения с щеточным узлом. Если последний не является конструктивной частью реле-регулятора, то щеточный узел снимается отдельно.

Когда регулятор напряжения извлечен, появляется возможность снять выпрямительный блок (диодный мост), для этого аккуратно выкручиваются болты крепления блока, а затем отпаиваются паяльником выводы статорной обмотки от контактов выпрямительного блока.

Далее отворачиваются стяжные болты, скрепляющие переднюю и заднюю маски генератора. При сильно закисших или сорванных болтах приходится применять специальные методы и средства, например нагревание и универсальную жидкость WD40.

В тяжелых случаях, например, когда закисшие болты срезаются при самостоятельном ремонте, приходится прибегать к продолжительному и трудоемкому процессу высверливания. Затем отделяем переднюю крышку с ротором от задней крышки со статорной обмоткой. Извлекается статорная обмотка из задней маски.

Для извлечения ротора из передней маски требуется отвернуть гайку крепления шкива, при этом применяется гайковерт с ударной нагрузкой, снять шкив при помощи съемника и снять переднюю маску с ротора.

В заключении извлекается передний подшипник из гнезда передней маски и снимается задний подшипник с вала ротора. Для этого приходиться применять специальные прессы и различные съемные приспособления. Затем проводится проверка узлов и комплектующих.

Реле-регулятор проверяется на приборе, имитирующем различные режимы работы реле-регулятора. Проверка выпрямительного блока (диодного моста) производится прибором. При этом, по специальной методике, проверяются различные параметры каждого диода выпрямительного блока.

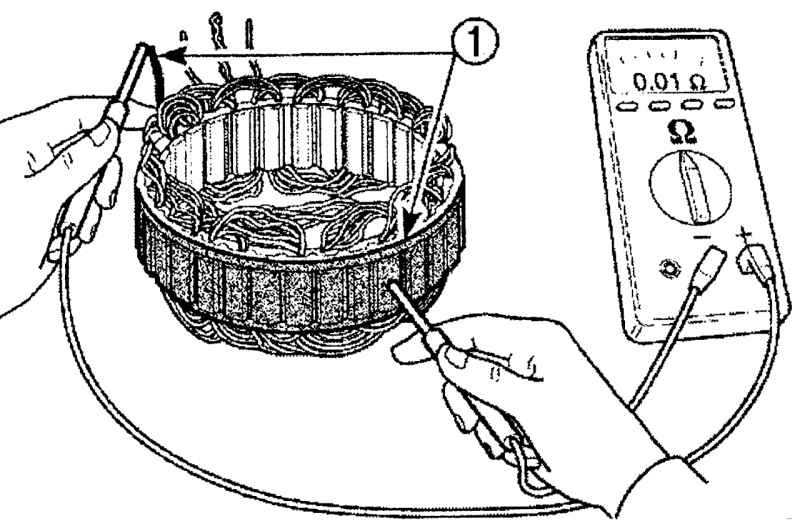

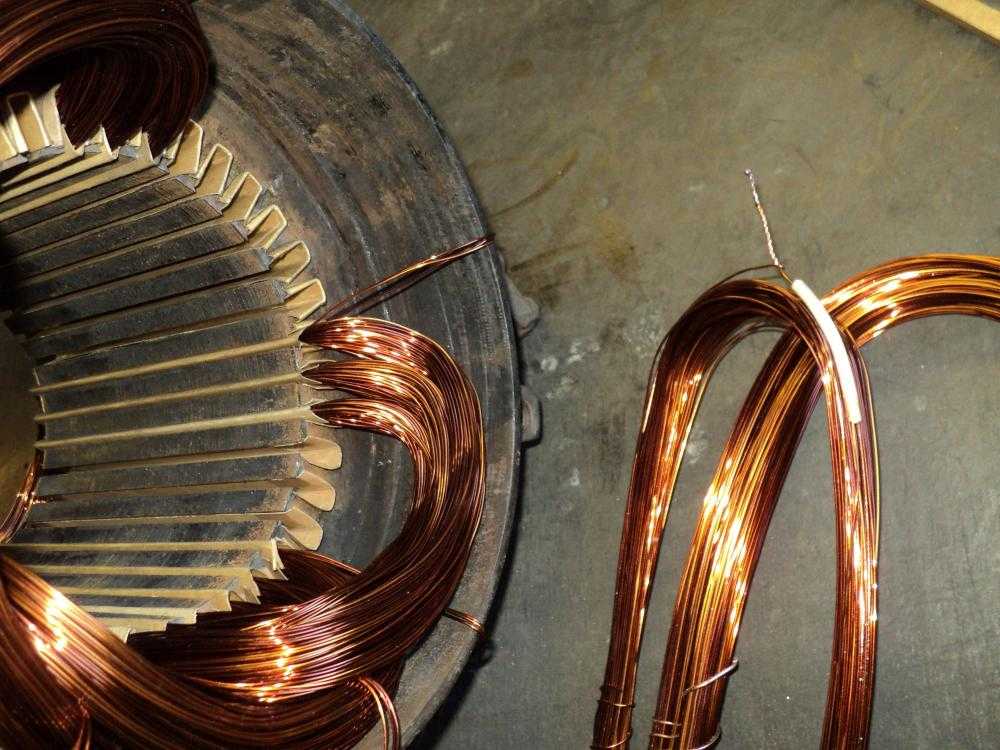

Статорная обмотка проверяется на приборе, позволяющем проверить обмотку статора на разрыв, замыкание на «массу» и межвитковое замыкание. Проверка состояния контактных колец (коллектора) и щеток производится при помощи микрометра.

Производится визуальный осмотр комплектующих на наличие механических повреждений.

Проверка генератора на стэнде

Проверка генератора на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным. Щетки проверяемого генератора должны быть хорошо притерты к контактным кольцам, а сами кольца должны быть чистыми.

Установите генератор на стенд и выполните соединения. Включите электродвигатель стенда, реостатом установите напряжение на выходе генератора 13 В и доведите частоту вращения ротора до 5000 об/мин. Дают генератору доработать на этом режиме не менее 2 мин, а затем замеряют ток генератора. У исправного генератора он должен быть не менее 55 А.

Если ток генератора меньше, то это говорит о неисправностях в обмотках статора или ротора, о повреждении диодов или износе контактных колец и щеток. В этом случае необходима тщательная проверка обмоток и вентилей, чтобы определить место неисправности.

Напряжение на выходе генератора проверяется при частоте вращения ротора 5000 об/мин. Реостатом установите ток от генератора 15 А и замерьте напряжение на выходе генератора, которое должно быть 14,1 +0,5 В при температуре окружающего воздуха и генератора 25 + 10 °С.

Если напряжение не укладывается в указанные пределы, то замените регулятор напряжения новым, заведомо исправным, и повторите проверку. Если напряжение будет нормальным, то, следовательно, старый регулятор напряжения поврежден и его необходимо заменить. А если напряжение по-прежнему не будет укладываться в указанные выше пределы, то необходимо проверить обмотки и диоды генератора.

Видео ремонта и диагностики генераторов
