Обозначение электрических элементов: Условные обозначения в электрических схемах: графические и буквенные по ГОСТ

Содержание

Условные обозначения в электрических схемах: графические, буквенные

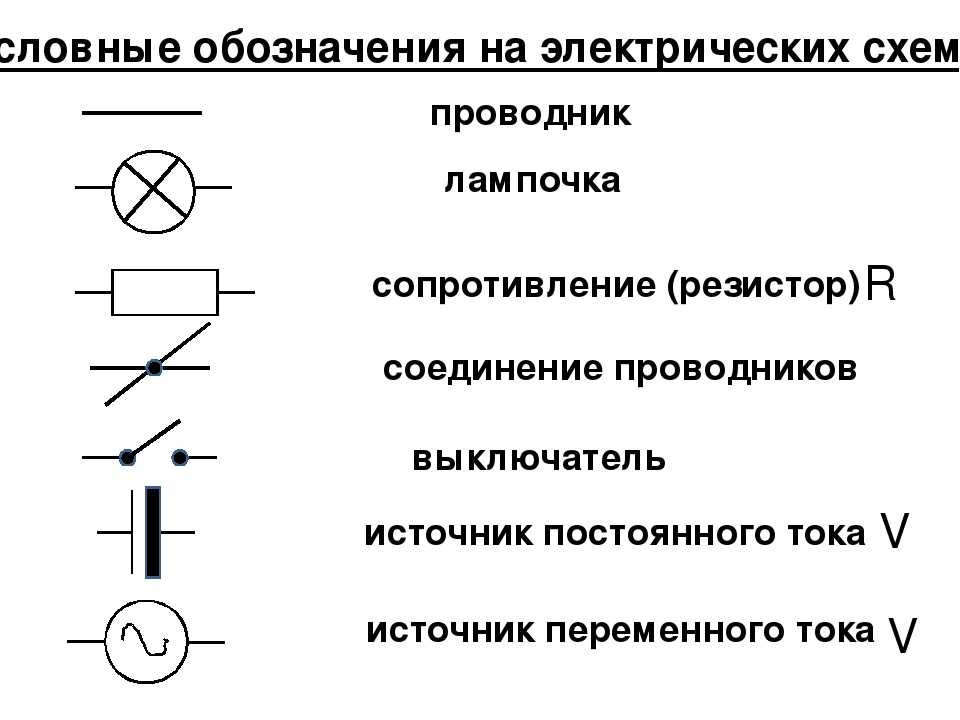

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Содержание статьи

  • 1 Виды схем в электрике
  • 2 Базовые изображения и функциональные признаки
  • 3 Условные обозначения однолинейных схем
  • 4 Изображение шин и проводов
  • 5 Как изображают выключатели, переключатели, розетки
  • 6 Светильники на схемах
  • 7 Элементы принципиальных электрических схем
  • 8 Буквенные условные обозначения в электрических схемах

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т. д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Виды контактов

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов





Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т. д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах  в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Обозначение электрических элементов на схемах устройств



Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.





Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

Буквенные обозначения элементов на схемах: основные и дополнительные

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Буквенно цифровые обозначения в схемах

Старые обозначения элементов на схемах станков

Содержание

1 Область применения

Для изображения коммутационных устройств, входящих в электросистему, используют 4 основных обозначения.

ОБОЗНАЧЕНИЯ БУКВЕННО-ЦИФРОВЫЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

Включают в разработанные чертежи электрификации домов, квартир, производств. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Поэтому, эта статья в основном именно для них.

Прописывается полная информация об элементе, емкость, если это конденсатор, номинальное напряжение, сопротивление для резистора. Второй вид более современный и активно применим, особенно в импортном оборудовании. Однобуквенная символика элементов Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом

Основные базовые изображения Электрические цепи ведут к устройствам и установкам, которые оборудованы контактами, способными разорвать или соединить эти цепи. Вся информация представлена блоками с подписями — наименованиями устройств.
Условные графические обозначения радиоэлементов

Обозначения условные графические и буквенные

Чтобы понимать, что происходит в электрической цепи, необходимо научиться читать схему. Стандарт, вступивший в силу в 1986 году, способствовал приравниванию отечественных норм к европейским. ГОСТ – это грамматика схемы электроснабжения. Его отсутствие сделало бы невозможным использование техники за пределами одного государства.

За счет этих стандартов на чертежах стали использовать два типа маркировки:

  1. Буквенные.
  2. Графические.

Самые распространенные буквенные маркировки представлены в таблице №1.


Таблица 1

Сюда в обязательном порядке вносят данные трансформатора, преобразователей, узо, катушек, реле времени, конденсаторов и т. п.

Таблица №2. Контактные соединения.

Место, где размещают контакт, может быть на любом участке, который располагается от условного первого разрыва до условного второго и т. д. Порой некоторые элементы размечают одинаково, но буквенная отметка может быть иной.


Таблица 2

Таблица №3. Реле.


Таблица 3

Таблица №4. Полупроводниковые элементы.


Таблица 4

На всех чертежах указано исходное состояние цепи, т.е. до момента пока в нее не пустили ток.

Электрические машины (ГОСТ 2.722-68)

Наименование Обозн. Наименование Обозн.
Статор. Обмотка статора. Общее обозначение Ротор. Общее обозначение и короткозамкнутый
Ротор с обмоткой, коллектором и щетками Машина электрическая. Общее обозначение
Машина асинхронная трехфазная с шестью выведенными концами фаз обмотки статора и с короткозамкнутым ротором Примечание.
Внутри окружности допускается указывать следующие данные: а) род машины
(генератор — Г(G), двигатель — М(M), тахогенератор — ТГ(BR) и др.; б)
род тока, число фаз или вид соединения обмоток, например генератор
трехфазный
Машина асинхронная трехфазная с фазным ротором, обмотка которого соединена в звезду, обмотка статора — в треугольник Машина синхронная трехфазная неявнополюсная с обмоткой возбуждения на роторе; обмотка статора соединена в треугольник
Машина постоянного тока с последовательным возбуждением Машина постоянного тока с параллельным возбуждением
Машина постоянного тока с независимым возбуждением Машина постоянного тока со смешанным возбуждением
Машина постоянного тока с возбуждением от постоянных магнитов Двигатель коллекторный однофазный последовательного возбуждения





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Схематические обозначения компонентов

» Примечания по электронике

Электронные схемы являются ключом к проектированию и определению электронных схем: каждый отдельный тип компонента имеет свой собственный символ схемы, позволяющий рисовать и читать схемы в краткой форме.


Схемы, схемы и символы Включает:
Обзор символов цепей Резисторы конденсаторы Катушки индуктивности, катушки, дроссели и трансформаторы Диоды Биполярные транзисторы Полевые транзисторы Провода, переключатели и разъемы Аналоговые и функциональные блоки схем Логика


Различные символы использовались для обозначения различных типов электронных компонентов в цепях с самого начала электротехники и электроники.

Сегодня символы цепей и их использование в значительной степени стандартизированы. Это позволяет любому прочитать принципиальную схему и узнать, что она делает относительно быстро.

Схемные символы используются для представления различных электронных компонентов и устройств на принципиальных схемах, от проводов до батарей и от пассивных компонентов до полупроводников, логических схем и очень сложных интегральных схем.

Используя общий набор символов цепей на схемах, инженеры-электронщики по всему миру могут кратко и без двусмысленности передавать информацию о цепях.

Соответственно, эти символы цепей стали частью электронных технологий и проектирования электронных схем.

Не нужно много времени, чтобы узнать, что означают различные символы схемы. Часто это происходит при изучении общей электроники. Символы для более сложных интегральных схем и т.п., как правило, представляют собой прямоугольники с включенным номером их типа, а это означает, что не существует бесконечного множества различных символов, которые необходимо изучить и понять.

Несмотря на то, что по всему миру используется ряд различных стандартов для различных символов цепей, различия, как правило, невелики, и, поскольку большинство систем хорошо известны, обычно мало места для двусмысленности.

Системы символов цепей

Во всем мире для схематических символов используются различные системы. Хотя между ними есть некоторые различия, разные органы по стандартизации осознают необходимость общих символов, и большинство из них одинаковы.

Каждый, кто связан с электроникой и проектированием электронных схем, знаком с символами основных схем, такими как резисторы, транзисторы, конденсаторы и т. п.

Однако всегда полезно иметь общность символов, так что, даже если люди не имеют глубокого знания различных символов, они поймут, что они из себя представляют, из общего знакомства и использования. Этого бы не произошло, если бы каждый использовал свои собственные символы.

Соответственно, ряд органов по стандартизации определил свои наборы символов цепей. Системы символов главных цепей и органы стандартизации:

  • IEC 60617:   Этот стандарт выпущен Международной электротехнической комиссией, и этот стандарт для символов электронных компонентов основан на более старом британском стандарте BS 3939, который, в свою очередь, был разработан на основе гораздо более старого британского стандарта 530.

    Часто делается ссылка на стандарт электрических компонентов BS, но в настоящее время используется стандарт IEC. Всего база данных включает около 1750 символов схем.

  • Стандарт ANSI Y32:  Этот стандарт для символов электронных компонентов является американским и также известен как IEEE Std 315. Этот стандарт IEEE для символов схем имеет разные даты выпуска.
  • Австралийский стандарт AS 1102:   Это австралийский стандарт для символов электронных компонентов.

Из них наиболее широко используются стандарты IEC и ANSI/IEEE для электронных символов, т. е. схематических символов. Оба очень похожи друг на друга, хотя есть ряд отличий.

Однако, поскольку во всем мире используется множество принципиальных схем, обе системы хорошо известны большинству инженеров-электронщиков. Многие символы говорят сами за себя, хотя они могут потребовать некоторого понимания для тех, кто не знаком с электронными технологиями и проектированием электронных схем.

Обозначения цепей и позиционные обозначения

При разработке принципиальной схемы или схемы необходимо идентифицировать отдельные компоненты. Это особенно важно при использовании списка деталей, поскольку компоненты на принципиальной схеме могут быть связаны со списком деталей или спецификацией материалов.

Также важно идентифицировать компоненты, поскольку они часто маркируются на печатной плате, и таким образом можно идентифицировать схему и физический компонент для таких действий, как ремонт и т. д.

Для идентификации компонентов используется так называемое условное обозначение цепи. Это условное обозначение цепи обычно состоит из одной или двух букв, за которыми следует число. Буквы обозначают тип компонента, а число определяет, к какому конкретному компоненту этого типа он относится. Примером может быть R13 или C45 и т.д..

Использование осмысленных аббревиатур значительно упрощает идентификацию компонентов и делает принципиальные схемы и схемы плат более информативными.

Чтобы стандартизировать способ идентификации компонентов на схемах, IEEE ввел стандарт IEEE 200-1975 в качестве «Стандартных справочных обозначений для электрических и электронных частей и оборудования». Позже он был отозван, а позже ASME (Американское общество инженеров-механиков) инициировало новый стандарт ASME Y14. 44-2008.

Некоторые из наиболее часто используемых условных обозначений цепей приведены ниже:

Наиболее часто используемые обозначения на схемах

Справочное обозначение Тип компонента
АТТ Аттенюатор
БР Мостовой выпрямитель
БТ батарея
С Конденсатор
Д Диод
Ф Предохранитель
ИС Интегральная схема — альтернативное широко используемое нестандартное сокращение
Дж Гнездо разъема (обычно, но не всегда относится к гнездовому контакту)
Л Индуктор
ЛС Громкоговоритель
П Заглушка
ПС Блок питания
В Транзистор
Р Резистор
С Переключатель
SW Switch — альтернатива широко используемой нестандартной аббревиатуре
Т Трансформатор
ТП Контрольная точка
ТР Транзистор — альтернатива широко используемой нестандартной аббревиатуре
У Интегральная схема
ВР Переменный резистор
Х Преобразователь
XTAL Кристалл — альтернативная широко используемая нестандартная аббревиатура
З Стабилитрон
ЗД Стабилитрон — альтернатива широко используемой нестандартной аббревиатуре

Символы на принципиальных схемах

Поскольку существует очень много различных символов цепей, охватывающих широкий спектр различных компонентов всех типов, они были разделены и представлены на разных страницах в соответствии с их категориями

Символы цепей Стр.

Тип компонента Ссылка
Резисторы Символы цепи резистора.
Конденсаторы Символы цепи конденсатора.
Индуктивные компоненты Символы цепей индуктивных компонентов.
Диоды Символы схемы диода.
Биполярный транзистор Символы схемы биполярного транзистора.
Полевой транзистор, полевой транзистор Символы схемы FET.
Провода, переключатели, разъемы Провода, выключатели и разъемы, символы цепей.
Блоки аналоговых схем Аналоговая схема блокирует символы схемы.
Логические функции Символы логических схем.

Руководство по компоновке схем

Хотя можно просто нарисовать диаграмму или схему для проектирования электронной схемы любым способом, одно из ключевых требований заключается в том, чтобы за ней было легко следовать.

Потратьте немного времени на то, чтобы все обдумать, прежде чем приступить к рисованию, это может помочь любому, кто использует схему, так как ей будет легче следовать.

Часто концепции и идеи для принципиальных схем являются второй натурой для многих людей, занимающихся проектированием электронных схем, но несколько советов могут оказаться полезными.

  • Поток сигналов слева направо:   В общем случае поток сигналов на схеме должен быть слева направо. Со многими современными сложными цифровыми схемами это не всегда возможно, но может помочь сделать это там, где это уместно.

  • Заземление или линии заземления направлены вниз:   Это может значительно облегчить компоновку, если заземление, заземление или линия 0 В расположены внизу любой секции. На любой схеме может быть одна или несколько линий, но полезно, если линия 0 В находится внизу любого участка схемы на схеме.

  • Линии напряжения к верхней части секции: Точно так же, как линия нулевого напряжения находится внизу, шина питания обычно располагается вверху. Это почти вторая натура — размещать более высокие напряжения выше на диаграмме.

  • Микропроцессоры:   Во многих микропроцессорных схемах невозможно обеспечить поток сигналов слева направо. Часто основной компонент такой электронной схемы, такой как сам процессор, может быть помещен в центр схемы, а периферийные устройства — по периферии.

  • Аккуратность:   Какой бы подход ни был выбран, разумно стараться, чтобы схема была как можно более аккуратной, чтобы провода не проходили взад и вперед повсюду.

Всегда помогает понять конструкцию электронной схемы, если схема изложена в упорядоченном виде. Любой другой, работающий над схемой, сможет понять, что происходит и где могут быть проблемы.

Используя различные стандартные символы цепей на принципиальных схемах, можно создать схему, которая не только легко читается, но и менее подвержена неправильному толкованию, чем при использовании нестандартных символов.

Дополнительные схемы и схемы:
Основы операционных усилителей Схемы операционных усилителей Цепи питания Транзисторная конструкция Транзистор Дарлингтона Транзисторные схемы схемы полевых транзисторов Символы цепи
   Вернуться в меню проектирования схем . . .

Список сокращений и обозначений электронных компонентов

Вот список сокращений названий электронных компонентов, используемых в символах электроники и печатных плат

Вот список сокращений и символов названий электронных компонентов, широко используемых в электронной промышленности. Я надеюсь, что вы найдете это руководство полезным.

Table of Contents

List of Electronic Components Name Abbreviations

11112: Q : Transistor
  • 11112: Transistor
  • 11112: Q : Transistor
  • 111111:0043

  • RLA : RY: RELAY
  • SCR : Силикон -контролируемый выпрямитель
  • FET : Эффект поля
  • MOSFET : металл Семолор Semicond SEMICONDIRTORMORTORMIRTOR 9004. )
  • СБИС : очень большая интеграция
  • DSP : процессор цифровых сигналов
  • ПО : переключатель
  • T : трансформатор
  • TH : Thermistor
  • TP : Тестовая точка
  • TR : Transistor
  • U : интегрированная цепь
  • V : CAPIVE
  • 3: VALVE). VFD : вакуумный люминесцентный дисплей
  • VR : переменный резистор
  • X : кристалл, керамический резонатор
  • XMER : трансформатор
  • XTAL

    4

    4 0412: Crystal
  • Z : ZenerEde Deode
    • AE : aerial, antenna
    • B : battery
    • BR : bridge rectifier
    • C : capacitor
    • CRT : электронно-лучевая трубка
    • D или CR : диод
    • F : предохранитель
    • GDT : газовая пробирная трубка
    • IC : интегрированная цепь
    • J. зависимый транзистор
    • L : индуктор
    • LC : схема индуктор-конденсатор
    • LCD : жидкокристаллический дисплей
    • LDR 904 резистор0034 LED : light emitting diode
    • LS : speaker
    • M : motor
    • MCB : circuit breaker
    • Mic : microphone
    • Ne : neon lamp
    • OP : Оперативный усилитель
    • PCB : Печатная плата
    • PU : Пикап
    • Q : Transistor
    • R : Q : Transistor
    • R 9041: Q : Transistor

    Список компонентов SMD Название Сокращения 9003

    • SMD : Surface Mounte Device 9003
      • SMD : Surface Mounte Device 9003
      • : Surface Mount. Dual In-line Package
      • MELF : безвыводная поверхность с металлическим электродом
      • SOIC : малогабаритные интегральные схемы
      • MELF : безвыводная поверхность с металлическим электродом
      • LCCC : Leadless Ceramic Chip Carriers
      • CLCC : Ceramic Leaded Chip Carriers
      • SOT : Small Outline Transistors
      • SOIC : Small Outline Integrated Circuit
      • PLCC : Plastic Leaded Chip Carriers
      • SOJ : Пакеты Small Outline J
      • QFP : Quad Flat Pack
      • SQFP : Quad Flat Pack
      • BGA : 9 Ball Grid Array0043
      • PGA : Pin Grid Array
      • CBGA : Керамический шариковой сетка
      • CCGA : PALATEL COLMN GRID ARRAY
      • PBGA : PALATEL COLMN GRID ARRAY
      • PBGA : PALATECIC COLOND ARRAY
      • PBGA : PALATECIC COLOND ARRAY
      • PBGA : PALATECIC COLMAN of Electronic Components

        Существует так много электронных компонентов, что невозможно упомянуть символы всех компонентов в этом одном учебном пособии. Следовательно, я зачислил символы только основных и в основном компонентов.

        Обозначения цепей электронных компонентов

        Обозначения и сокращения электронных компонентов

        Заключение:

        Я надеюсь, что это руководство по сокращению названий и символам электронных компонентов было полезным и полезным для вас. Поделитесь с другими, чтобы каждый мог получить знания.

        Бесплатно бесплатно задавайте свои вопросы в комментариях ниже.

        Похожие сообщения:

        • Основные электронные компоненты — типы, функции, символы
        • Top 10 Производителей электронных компонентов в мире
        • Электронные схемы для начинающих
        • .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
