Обозначение сопротивлений и расшифровка: Виды резисторов их цветовая маркировка (расшифровка), и обозначение на схеме

Стандарты маркировки резисторов по сопротивлению и мощности: описание и расшифровка

В процессе монтажа схем, у радиолюбителей нередко возникает вопрос с определением номинальных характеристик неизвестных элементов. Поскольку резисторы применяются довольно часто, то с их маркировкой и возникают вопросы.

Резистор, если перевести на русский язык, означает «сопротивление». Друг от друга они отличаются величиной сопротивления и номиналом мощности.

Для облегчения радиомонтажнику выбора устройства сопротивления с требуемыми параметрами, на них наносят маркировку. Маркировка может быть цифровая с буквами, просто цифры, или в виде цветных полосок.

Из статьи вы узнаете о видах обозначений отечественных и импортных резисторов, как правильно прочитать маркировку, нанесённую изготовителем данной продукции.

Цифровая и буквенная маркировка номинальных характеристик

На резисторах отечественного производства используется маркировка с помощью букв и цифр, а также цветные полоски.

В качестве примера возьмём сопротивление МЛТ, на котором номинальное значение указано буквами с цифрами.

Устройства сопротивления до 100 Ом имеют в обозначении литеру «R», «Е» или «Омега», 1000 Ом – литера «К», миллионщики – литера «М».

Соответственно, буквы показывают нам значение величины сопротивления. Обратите внимание, что целые числа от дроби разделяются этими же литерами.

Давайте разберём несколько вариантов.

На фотографии от верха к низу:

•   2 к 4 – 2.4 кОм либо 2400 Ом;
• 270 R – 270 Ом;
• К 27 – 0.27 кОм либо 270 Ом.

Обозначение четвёртого резистора вызывает сомнения, возможно, он расположен другой стороной. Помимо этого на элементах сопротивления от одного Вт допускается отображение мощности.

Такая маркировка достаточно проста и понятна. Есть небольшие различия, исходя вида резисторов и даты выпуска. Возможно нанесение дополнительного буквенного обозначения классификации точности.



Зарубежные резисторы, в том числе китайского производства, также могут иметь буквенную маркировку. Например, сопротивления из керамики.

В начале маркировки стоит цифра 5 и буква W, которые показывают, что мощность сопротивления пять Вт, цифра 100 с буквой R показывает, что сопротивление резистора равно 100 Ом.

Литера J информирует о допустимом отклонении от номинала в любую сторону не более чем на пять процентов.

Показатель точности и допуски отклонений не всегда ощутимо оказывают влияние на функционирование схем.

Расшифровка цветных колец

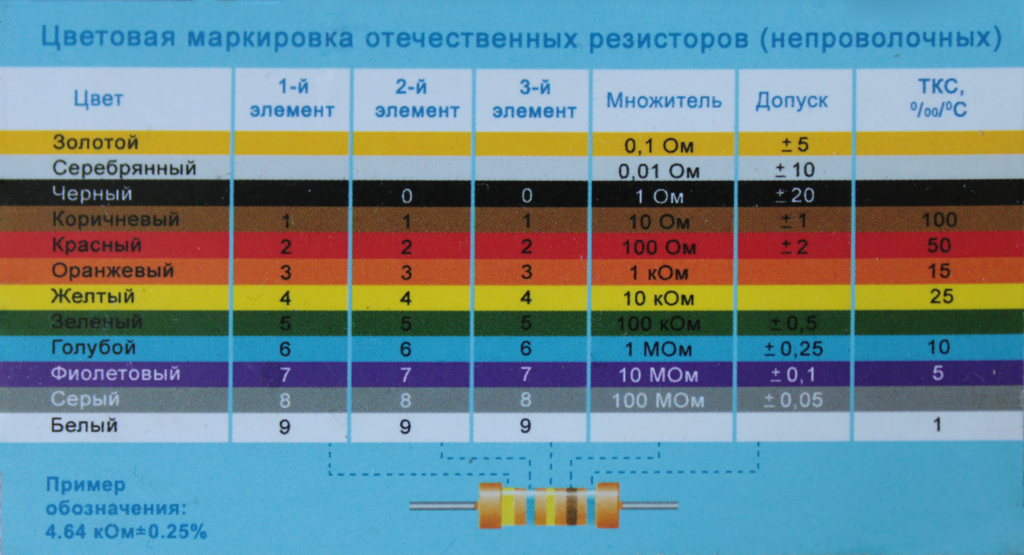

В настоящее время резисторы всё чаще маркируются цветными кольцами. Эта тенденция присуща как зарубежным, так и отечественным производителям. Количество цветных колец изменяет метод распознавания номинала сопротивлений.

Цветное обозначение может насчитывать от трёх до шести колец. Они могут находиться ближе к какому-либо выводу. Ближайшее от вывода кольцо, по умолчанию принято считать первым, и дешифровку начинают с этого кольца.

Есть вариант с равномерным расположением колец. Тогда первое место распознают по цвету. К примеру, кольцо золотистого цвета первым быть не может, соответственно отсчёт нужно начинать с другой стороны.

Обращаем ваше внимание, что в этом варианте маркировки, которое состоит из четырёх колец, 3-е кольцо обозначает множитель.

На верхнем сопротивлении первым является красное кольцо с цифровым обозначением 2, вторым идёт фиолетовое кольцо 7, дальше множитель с цифрой 100 и четвёртое коричневое кольцо – это величина допуска, которая равна одному проценту в любую сторону.

Умножаем 27 на 100 и получаем 2700 Ом с допустимым отклонением один процент.

Нижний резистор промаркирован пятью полосками. Значит, согласно таблице, у нас есть следующие цифры: два, семь, два, сто и один процент. Умножаем 272 на 100 и получаем 27200 Ом допустимым отклонением в один процент.

3-х полосная маркировка расшифровывается так:

• Первая полоска – единицы.
• Вторая полоска – сотни.
• Третья полоска – множитель.

Точность этих элементов составляет двадцать процентов. Помочь в расшифровке цветной маркировки может программа «Electrodroid».

Иной вариант декодирования цветной маркировки от фирмы «Филипс» предполагает применение от четырёх до шести полос.

Последнее кольцо несёт данные о коэффициенте сопротивления в зависимости от температуры.

В настоящее время основополагающим критерием электронных устройств является минимизация размеров. Это привело к появлению элементов, не имеющих выводов. Элементы SMD имеют миниатюрные размеры, благодаря конструкции без выводов.

Этот вариант монтажа характеризуется высокой степенью надёжности и пользуется широкой популярностью у производителей.

Это, в значительной мере, упрощает устройство платы. Дословный перевод означает «элемент поверхностного монтажа». Поэтому они и устанавливаются вверху платы.

В связи с маленькими размерами появляются сложности с нанесением на корпус маркировки, поэтому применяют систему кодов, либо, где это возможно, цифры и буквы.

Давайте разберёмся с маркировкой SMD сопротивлений. Когда на данном резисторе указаны три цифры, это означает следующее: первые два числа – цифры номинального значения, третья цифра показывает количество нулей.

Есть маркировка с четырьмя числами. Здесь первое число – сотни, второе число – десятки, третье число – единицы. Последнее число – количество нулей.

Если обозначение содержит буквы, то читается она как на отечественных изделиях МЛТ.

Целые числа отделяются от десятичных значений.

Другая ситуация, кода применён код, содержащий буквы и цифры. Эти резисторы нужно раскодировать, используя таблицы.

В этом варианте множитель указывается буквой. В приведённой внизу таблице множители выделены красной линией.

Согласно таблице, код 01 С:

• 01 – сто Ом;
• С – означает множитель десять в квадрате;
• 100 умножить на 100 – получаем 10000 Ом;

Этот тип маркировки получил название EIA 96.

Умея расшифровывать символы или цветную маркировку, вы сможете монтировать высокоточные схемы и применять резисторы с подходящими характеристиками.

Конечно, умение распознавать кодировку не освободит вас от процесса замеров величины сопротивления, чтобы избежать применения нерабочего резистора.

Надеемся, что статья была достаточно информативной и интересной!

Маркировка резисторов по цвету

В электро- и радиотехнике существует огромное количество различных деталей, используемых в различных приборах и оборудовании. Для того, чтобы различать их между собой, существуют разные способы маркировки. Одним из наиболее характерных примеров является маркировка резисторов по цвету, наносимая на корпус специальными цветными кольцами. Каждый цвет соответствует конкретному цифровому коду, отражающему все основные характеристики детали.

Как маркируются резисторы

Цветная маркировка была введена для того, чтобы облегчить определение номинала в том или ином резисторе, независимо от его расположения в различных схемах. При нанесении происходит сдвиг цветной маркировки в сторону одного из выводов. Чтение и расшифровка кода производится слева направо. Ближе всех к выводу резистора расположена самая первая полоска.

В случае небольшого размера детали, маркировка не может быть сдвинута к какому-либо выводу. В связи с этим, ширина первого знака примерно в два раза превышает размеры остальных полос.

Зарубежные производители маркируют свои изделия четырьмя цветными кольцами. Три первых кольца позволяют определить сопротивление резистора. Первое и второе кольцо обозначает цифру, а цвет третьего кольца обозначает количество нулей или множитель. Цвет четвертого кольца является допустимым отклонением от номинального сопротивления каждого вида резисторов. Единицей измерения сопротивления служит Ом. Поскольку это совсем небольшая величина, характеристики резисторов для удобства указываются в килоомах (КОм).

Расшифровка маркировки по цвету

Расшифровка маркировки резисторов, как уже было сказано, производится слева направо. Сами цвета расшифровываются с помощью таблицы, приведенной выше. На данном конкретном примере первый цвет красный соответствует цифре 2, фиолетовый – цифре 7, желтый – означает 4 нуля. После расшифровки номинальное сопротивление резистора будет составлять 2+7+0000, то есть 270000 Ом или 270 КОм.

Если сопротивление резистора составляет ниже 10 Ом, для его маркировки применяются дополнительные цвета, заменяющие обычную третью полосу с нулями. В данном случае, это золотой цвет, означающий х 0,1 и серебряный цвет, означающий х 0,01. Фактически, они служат понижающими коэффициентами. Первые две полоски остаются прежними. Поэтому маркировка резисторов по цвету менее 10 Ом будет выглядеть следующим образом: Красный + фиолетовый + золотой показывают 27 х 0,1 = 2,7 Ом. Зеленый + голубой + серебряный показывают 56 х 0,01 = 0,56 Ом.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Как проверить резистор мультиметром на исправность, как прозвонить резистор?

Как проверить резистор мультиметром: особенности проверки, прозвонка на исправность термистора и позистора

Цветовая маркировка проводов в электрике — советы, примеры, схемы

Топ лучших мультиметров

Цвета проводов в электрике: типовая маркировка + разбор нюансов

Electronics: Чтение кодов резисторов и конденсаторов

Исследуйте Книга Купить на Amazon

Электронику иногда бывает трудно расшифровать.

Расшифровав цветные полосы на многих резисторах и буквенно-цифровую маркировку, которая появляется на определенных типах конденсаторов, вы можете определить номинальное значение и допуск конкретного компонента.

Цветовые коды резисторов

Корпуса многих резисторов имеют цветные полосы, обозначающие номинальное значение сопротивления и допуск резистора. Вы переводите цвет и положение каждой полосы в цифры, множители и проценты.

В следующей таблице показано значение цветовых полос резисторов.

Цвет	1-я цифра	2-я цифра	Множитель	Допуск
Черный	0	0	х 1	±20%
Коричневый	1	1	х 10	±1%
Красный	2	2	х 100	±2%
Оранжевый	3	3	х 1000	±3%
Желтый	4	4	х 10 000	±4%
Зеленый	5	5	х 100 000	н/д
Синий	6	6	x1 000 000	н/д
Фиолетовый	7	7	x10 000 000	н/д
Серый	8	8	х 100 000 000	н/д
Белый	9	9	н/д	н/д
Золото	н/д	н/д	х0,1	±5%
Серебро	н/д	н/д	x0,01	±10 %

Справочное значение конденсатора

В электронных схемах номинал конденсатора можно определить по двух- или трехзначному коду, нанесенному на его корпус.

В следующей таблице приведены значения некоторых распространенных конденсаторов.

Маркировка	Значение
nn (число от 01 до 99) или nn 0	nn пикофарад (пФ)
101	100 пФ
102	0,001 мкФ
103	0,01 мкФ
104	0,1 мкФ
221	220 пФ
222	0,0022 мкФ
223	0,022 мкФ
224	0,22 мкФ
331	330 пФ
332	0,0033 мкФ
333	0,033 мкФ
334	0,33 мкФ
471	470 пФ
472	0,0047 мкФ
473	0,047 мкФ
474	0,47 мкФ

Коды допусков конденсаторов

В электронных схемах допуск конденсаторов можно определить по коду, указанному на корпусе. Код представляет собой букву, которая часто следует за трехзначным числом, например, Z в 130Z. В следующей таблице приведены общие значения допусков для конденсаторов. Обратите внимание, что буквы B, C и D обозначают допуски в абсолютных значениях емкости, а не в процентах. Эти три буквы используются только на очень маленьких (диапазон пФ) конденсаторах.

Код	Допуск
Б	± 0,1 пФ
С	± 0,25 пФ
Д	± 0,5 пФ
Ф	± 1%
Г	± 2%
Дж	± 5%
К	± 10%
М	± 20%
З	+80%, –20%

Об этой статье

Эта статья взята из книги:

• Электроника для чайников,

Об авторе книги:

Кэтлин Шамих инженер-электрик и писатель с большим опытом работы в области консалтинга. в области медицинской электроники, обработки речи и телекоммуникаций.

Этот артикул находится в категории:

• Дженерал Электроникс,
