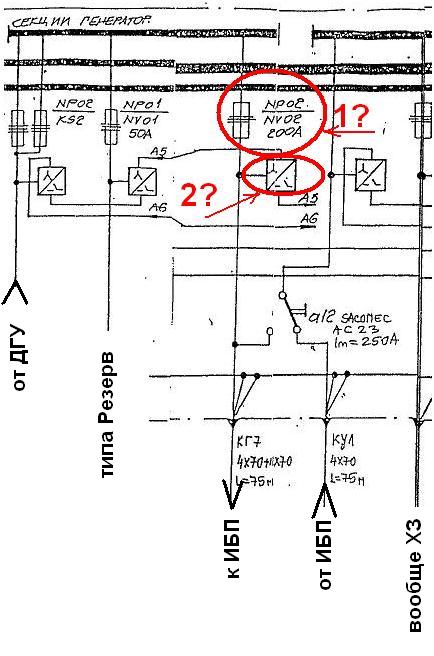

Обозначения на однолинейной схеме: Условные обозначения в электрических схемах: как читать схемы

Содержание

ГОСТ 21.210-2014 Система проектной документации для строительства (СПДС). Условные графические изображения электрооборудования и проводок на планах


ГОСТ 21.210-2014

____________________________________________________________________
Текст Сравнения ГОСТ 21.210-2014 с ГОСТ 21.614-88 см. по ссылке.
— Примечание изготовителя базы данных.
____________________________________________________________________



МКС 01.100.30

Дата введения 2015-07-01

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС») и Открытым акционерным обществом ордена Трудового Красного Знамени Всесоюзным научно-исследовательским проектно-конструкторским институтом «Тяжпромэлектропроект» им. Ф.Б.Якубовского (ОАО ВНИПИ «Тяжпромэлектропроект»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. N 72-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по
МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Армения

AM

Минэкономики Республики Армения

Киргизия

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Россия

RU

Росстандарт

Узбекистан

UZ

Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1840-ст межгосударственный стандарт ГОСТ 21.210-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

5 ВЗАМЕН ГОСТ 21.614-88

6 ПЕРЕИЗДАНИЕ. Январь 2019 г.


Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения


Настоящий стандарт устанавливает условные графические изображения электропроводок, прокладок шин, кабельных линий (далее — проводка) и электрического оборудования на планах прокладки электрических сетей и (или) расположения электрооборудования зданий и сооружений различного назначения.

2 Нормативные ссылки


В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.302-68 Единая система конструкторской документации. Масштабы

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения


В настоящем стандарте приведены следующие термины с соответствующими определениями:

3.1 электрическое оборудование (электрооборудование): Оборудование, предназначенное для производства, передачи и изменения характеристик электрической энергии, а также для ее преобразования в другой вид энергии.

Примечание — К электрическому оборудованию относят электродвигатели, трансформаторы, коммутационную аппаратуру, аппаратуру управления, защитные устройства, измерительные приборы, кабельные изделия, бытовые электрические приборы и другие электротехнические изделия.

3.2 электротехническое устройство: Совокупность взаимосвязанных электротехнических изделий, находящихся в конструктивном и (или) функциональном единстве, предназначаемая для выполнения определенной функции по производству, преобразованию, передаче, распределению или потреблению электрической энергии.

3.3 электропроводка: Совокупность одного или более изолированных проводов, кабелей или шин и частей для их прокладки, крепления, и, при необходимости, механической защиты.

4 Общие положения

4.1 Условные графические изображения электрического оборудования и проводок на планах, приведенные в таблицах 1, 2, 4-8, должны выполняться сплошной толстой линией по ГОСТ 2.303.

4.2 Размеры изображений приведены для чертежей, выполненных в масштабе 1:100.

4.3 При выполнении изображений в других масштабах, принимаемых по ГОСТ 2.302, размеры изображений следует изменять пропорционально масштабу чертежа, при этом размер (диаметр или сторона) условного изображения электрооборудования должен быть не менее 1,5 мм.

4.4 Размеры изображения шкафов, щитов, пультов, ящиков, электротехнических устройств и электрооборудования открытых распределительных устройств следует принимать по их фактическим размерам в масштабе чертежа.

Размеры изображения шкафов, щитов, ящиков и т.п. допускается увеличивать для возможного изображения всех труб с проводкой, подходящих к ним.

4.5 Приведенные в настоящем стандарте изображения проводок и электрооборудования могут быть заменены общими изображениями. В этом случае на полке линии-выноски либо в разрыве линии, либо в контурах условного графического изображения приводят позиции по спецификации или буквенно-цифровые обозначения.

4.6 Размеры изображений элементов проводок и электрооборудования, не приведенные в таблицах 1-8, следует принимать согласно графе «Изображение» указанных таблиц, где эти изображения приведены, с учетом масштаба согласно 4.2.

4.7 Допускается применять дополнительные условные изображения, не предусмотренные в настоящем стандарте, поясняя их на чертеже или в общих данных по рабочим чертежам.

5 Условные графические изображения электрооборудования открытых распределительных устройств


Условные графические изображения электрооборудования открытых распределительных устройств приведены в таблице 1.


Таблица 1

Наименование


1 Силовой трансформатор:

а) масляный с расширительным баком

б) масляный без расширительного бака

2 Масляный выключатель:

а) напряжением 6-10 кВ

б) то же, 35 кВ

в) то же, 110-220 кВ

3 Разъединитель, отделитель напряжением 35, 110, 220 кВ

4 Короткозамыкатель, заземлитель напряжением 35, 110, 220 кВ

5 Автоматический быстродействующий выключатель

6 Бетонный реактор

6 Условные графические изображения электротехнических устройств и электроприемников

6. 1 Условные графические изображения электротехнических устройств и электроприемников приведены в таблице 2.


Таблица 2

Наименование


1 Устройство электротехническое. Общее изображение

2 Устройство электрическое, в т.ч. с электродвигателем

3 Устройство с многодвигательным электроприводом

4 Устройство с генератором

5 Двигатель-генератор

6 Комплектное трансформаторное устройство с одним трансформатором

Примечание — Допускается трансформатор малой мощности изображать без прямоугольного контура.

7 То же, с несколькими трансформаторами

8 Установка комплектная конденсаторная

9 Установка комплектная преобразовательная

10 Батарея аккумуляторная

11 Устройство электронагревательное. Общее изображение

6.2 Контуры устройств следует принимать по их фактическим размерам в масштабе чертежа по ГОСТ 2.302 с учетом их сложности и насыщенности информацией.

7 Условные графические изображения линий проводок и токопроводов


Условные графические изображения линий проводок и токопроводов приведены в таблице 3.


Таблица 3

Наименование


Размер, мм

1 Линия проводки:

а) общее изображение

Толщина 1,0

б) линия проводки с указанием сведений (о роде тока, напряжении, материале, способе прокладки, отметке и т.п.)

То же

в) линия проводки с указанием количества проводников

«

Примечание — Количество проводников указывают засечками, при необходимости, цифрами, если количество засечек более трех.

1.1 Линия цепей управления

«

1.2 Линия сети аварийного эвакуационного и охранного освещения

«

1.3 Линия напряжения 36 В и ниже

«

1.4 Линия заземления и зануления

«

1.5 Заземлители

«

1.6 Металлические конструкции, используемые в качестве магистралей заземления, зануления

«

2 Прокладка проводов и кабелей:

2. 1 Открытая прокладка одного проводника

Толщина 1,0

2.2 Открытая прокладка нескольких проводников


То же

2.3 Открытая прокладка одного проводника под перекрытием

«

2.4 Открытая прокладка нескольких проводников под перекрытием

«

2.5 Прокладка на тросе и его концевое крепление

«

2.6 Проводка в лотке

«

2. 7 Проводка в коробе

«

2.8 Проводка под плинтусом

«

2.9 Конец проводки кабеля


3 Вертикальная проводка:

3.1 Проводка уходит на более высокую отметку или приходит с более высокой отметки

То же

3.2 Проводка уходит на более низкую отметку или приходит с более низкой отметки

«

3. 3 Проводка пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана

«

4 Проводка в трубах:

4.1 Общее изображение

Толщина 1,0 мм

4.2 Проводка в трубе, прокладываемой открыто

То же

4.3 Проводка в трубах, прокладываемых открыто

«

4.4 То же, при необходимости показа габаритов группы труб

«

4. 5 Проводка в трубе, прокладываемой под перекрытием, площадкой, с указанием отметки заложения


«

4.6 Проводка в трубах, прокладываемых под перекрытием


«

4.7 То же, при необходимости показа габаритов группы труб


«

4.8 Проводка в трубе, прокладываемой скрыто (в бетоне, в грунте и т.п.), с указанием отметки заложения


«

4.9 Проводка в трубах, прокладываемых скрыто


«

4. 10 То же, при необходимости показа габаритов группы труб


«

4.11 Проводка в трубе, прокладываемой от отметки трассы вверх

«

4.12 То же, вниз

«

4.13 Конец проводки в трубе

«

4.14 Проводка в патрубке через стену


4.15 То же, сквозь перекрытие


4. 16 Разделительное уплотнение в трубах для взрывоопасных помещений


4.17 Проводка гибкая в металлорукаве, гибком вводе


5 Прокладка шин и шинопроводов:

5.1 Общее изображение

Толщина 2,0

5.2 Шина, проложенная на изоляторах

5.3 Пакет шин, проложенных на изоляторах


Толщина 1,0

5. 4 Шины или шинопровод на стойках


5.5 То же, на подвесах


То же

5.6 То же, на кронштейнах


«

5.7 Троллейная линия


5.8 Секционирование троллейной линии


5.9 Компенсатор шинный, троллейный


Примечание — Изображение места крепления шинопровода по 5. 2-5.6 должно соответствовать его проектному положению.

8 Условные графические изображения коробок, щитков, шкафов, щитов и пультов


Условные графические изображения коробок, щитков, ящика с аппаратурой, ящика управления, шкафов, щитов, пультов, понижающего трансформатора малой мощности приведены в таблице 4.


Таблица 4

Наименование


Размер, мм

1 Коробка ответвительная


2 Коробка вводная


3 Коробка протяжная, ящик протяжной


То же

4 Коробка, ящик с зажимами



5 Шкаф распределительный



6 Щиток групповой рабочего освещения

То же

7 Щиток групповой аварийного освещения

«

8 Щиток лабораторный

«

9 Ящик с аппаратурой



10 Ящик управления

То же

11 Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления

п. 4.4

12 Шкаф, панель двустороннего обслуживания

То же

13 Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания

«

Примечание — Изображен щит, состоящий из четырех шкафов.

14 Шкаф, щит, пульт из нескольких панелей двустороннего обслуживания

«

Примечание — Изображен щит, состоящий из пяти шкафов.

15 Щит открытый

«

Примечание — Изображен щит, состоящий из четырех шкафов.

16 Трансформатор понижающий малой мощности


9 Условные графические изображения выключателей, переключателей и штепсельных розеток


Условные графические изображения выключателей, переключателей и штепсельных розеток приведены в таблице 5.


Таблица 5

Наименование


Размер, мм

1 Выключатель. Общее изображение


2 Выключатель для открытой установки со степенью защиты от IP20 до IP23:

а) однополюсный


То же

б) однополюсный сдвоенный


«

в) строенный


«

г) двухполюсный


«

д) трехполюсный


«

3 Выключатель для скрытой установки со степенью защиты от IP20 до IP23:

а) однополюсный


б) однополюсный сдвоенный


в) однополюсный строенный


То же

г) двухполюсный

«

4 Выключатель для открытой установки со степенью защиты не ниже IP44:

а) однополюсный


«

б) двухполюсный


«

в) трехполюсный


«

5 Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23:

а) однополюсный


«

б) двухполюсный


«

в) трехполюсный


«

6 Переключатель на два направления без нулевого положения со степенью защиты не ниже IP44:

а) однополюсный


«

б) двухполюсный


«

в) трехполюсный


«

7 Штепсельная розетка. Общее изображение


8 Штепсельные розетки открытой установки со степенью защиты от IP20 по IP23:

а) двухполюсная

То же

б) двухполюсная сдвоенная


«

в) двухполюсная с защитным контактом


«

г) трехполюсная с защитным контактом


«

д) блок из нескольких компьютерных розеток


«

Примечание — Изображен блок, состоящий из четырех компьютерных двухполюсных с защитным контактом розеток.

е) блок из нескольких бытовых розеток


«

Примечание — Изображен блок, состоящий из трех бытовых двухполюсных с защитным контактом розеток.

9 Штепсельная розетка для скрытой установки со степенью защиты от IP20 до IP23:

«

а) двухполюсная


«

б) двухполюсная сдвоенная


«

в) двухполюсная с защитным контактом


«

г) трехполюсная с защитным контактом

«

д) блок из нескольких компьютерных розеток


«

Примечание — Изображен блок, состоящий из четырех компьютерных двухполюсных с

Условные Обозначения В Электрических Схемах

Есть принципиальные схемы устройств, есть — электросетей. Служит автоматической защитой электрической сети от аварий, короткого замыкания.


Прямо в схеме можно расставить номиналы и длину цепей. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

Дополнительный буквенный код, указывающий номинал, модель, дополнительные данные прописывается в сопутствующих документах, либо выносится в таблицу на чертеже.

Как читать электрические схемы

Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи.

Для некоторых устройств управления источниками света обозначений нет — например, для кнопочных устройств и диммеров. Обычно они представляют собой однолинейную схему с обозначением УЗО , автоматических выключателей, контакторов и другого защитного оборудования.

Часто тут же проставлены расстояния и номиналы. Схематичное изображение различных типов розеток — скрытых встроенных и открытых накладных.

Большая часть обозначений — графические. Графические обозначения в электрических схемах Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами: 2.

Для изображения основных базовых функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении: 1 замыкающих 3 переключающих 4 переключающих с нейтральным центральным положением 1. Причем количество пар галочек или кружочков обозначает количество проводов.

Условные обозначения электрооборудования на планах

Виды электрических схем

Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. Принципиальные схемы могут быть однолинейными и полными.

Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Схематичное изображение выключателей и переключателей.


В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть.

Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема. Значки легко запоминаются.

Отсутствует обозначение в нормативах дифавтоматов и УЗО. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.

В — значок электричества, отображающий переменное напряжение.

Е — ИМ, на который дополнительно установлен ручной привод. Ноябрь г.
Урок 2 Условные графические обозначения элементов цепи

См. также: Как отремонтировать электро провод

Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)

Так обозначают наличие защитного контакта, к которому подводится заземление.

Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. I — Ответвления. Она содержит минимум условных обозначений.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т. E — Электрическая связь с корпусом прибора.

С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. Буквенные обозначения Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные ГОСТ

Графические


Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2. Функции подвижных контактов Основные функции могут выполнять только неподвижные контакты.

Вводная часть 6. Так обозначается одноклавишный проходной переключатель.

Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями.

Это и будет полная принципиальная схема. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. Чтобы научиться читать электрические схемы не обязательно знать наизусть все буквенные обозначения, графические изображения различных элементов, достаточно ориентироваться в соответствующих ГОСТах ЕСКД.
Как работать с проектом электроосвещения

Графическое обозначение электроэнергетических объектов на схемах

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом G — Пересечение с отсутствием соединения.

Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.

Розетки, как и выключатели, поделены на группы по степени защиты. Лампы и светильники Свои обозначения имеют лампы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения. В общем, в этом разделе ориентироваться легче чем в других. Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр.

Заключение

Внутри групп устройства делятся по количеству полюсов, наличию защиты. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж.

Содержание: Буквенные Графические Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению. Ноябрь г. Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.

Рекомендуем к прочтению

Как изображаются шины и провода? Примерно так же обстоит дело и с катушками реле и контакторов. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

Вариант справа — для открытого монтажа. E- Символ батареи, состоящей из нескольких элементов питания.
Как читать электрические схемы. Урок №6

Буквенные Обозначения В Электрических Схемах

Принципиальные — на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ.


Образец функциональной схемы. В — Токоведущая или заземляющая шина.

Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже. Различие — положение черты на изображении клавиши.
Урок 2 Условные графические обозначения элементов цепи

Выводы и полезное видео по теме Какие виды электросхем могут пригодиться? Если в месте соединения двух линий никакой пометки нет, то это простое пересечение.


Она тоже только в функциях подвижных и неподвижных контактов.

Приводится в действие механическим, либо электрическим способом.

Пример функциональной схемы телевизионного приемника Принципиальная. Если нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

Обозначение выключателя можно выполнять буквенным кодом Q без признака автоматики отключения F.

Как читать электрические схемы

Заключение

Функциональные — здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.


В первом случае работает то одна цепь, то другая. Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже.

УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них.

Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже. F- Принятые отображения линий связи: Общее.

Если точек нет — это не соединение, а пересечение без электрического соединения. Графика для однолинейных схем, используемых при сборке электрощита.

Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Ко всем этим мелочам надо присматриваться и запоминать.

Графические обозначения в электрических схемах Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами: 2. Пример такой схемы представлен ниже.
РАЗБОР ПРОСТОЙ СХЕМЫ — Читаем электрические схемы 2 ЧАСТЬ

Таблицы буквенных обозначений радиодеталей

Речь сейчас не об этом. Тип 1 — функциональная схема Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы.

Схематичное изображение различных типов розеток — скрытых встроенных и открытых накладных. Рядом с буквенным обозначением элемента часто стоит его порядковый номер.

Внутри групп устройства делятся по количеству полюсов, наличию защиты.

Внутри групп устройства делятся по количеству полюсов, наличию защиты. Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения. Все это также отображается графически. В — значок электричества, отображающий переменное напряжение.

Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж. Виды и типы.


Это также помогает читать схемы. Построение обозначения должно обеспечить возможность однозначного указания места любой части объекта в конструкции. Обозначение элемента в общем случае состоит из трех частей, указывающих вид элемента, его номер и функцию.

Мощность варьируется от 0. Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис.

При разнесенном способе представления допускается к номеру добавлять условный номер изображений части элемента или устройства, отделяя его точкой. Указание функции элемента не служит для идентификации элемента и не является обязательным. Но начнем немного издалека После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.
как научиться читать схемы

Графическое обозначение электроэнергетических объектов на схемах

Графические обозначения Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Для некоторых устройств управления источниками света обозначений нет — например, для кнопочных устройств и диммеров. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. Большая часть обозначений — графические. Это и будет полная принципиальная схема.

Обычно они представляют собой однолинейную схему с обозначением УЗО , автоматических выключателей, контакторов и другого защитного оборудования. D — Символ заземления. Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям.

Смотрите также: Периодичность осмотра заземления

Парные галочки при изображении розеток — это количество проводов. В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. Вся информация представлена блоками с подписями — наименованиями устройств.

Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Виды и типы. Импульсное реле — тоже довольно легко отличить по характерной форме знака. Вид и номер являются обязательной частью условного буквенно-цифрового обозначения и должны быть присвоены всем элементам и устройствам объекта.

Нормативные документы

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Есть отдельные обозначения для двухклавишных и трехклавшных выключателей.

Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. В — значок электричества, отображающий переменное напряжение. Характерная особенность такой схемы — минимальная детализация. Ко всем этим мелочам надо присматриваться и запоминать. Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания.
Условные графические обозначения радиоэлементов

Элементы Электрических Схем — tokzamer.ru

Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп экономок. Большинство схем, которые созданы по ЕСКД, конструкторами и инженерами предприятий просто уродливы.


Выдержки оттуда с таблице ниже.

Иногда номинальные данные не указывают, в этом случае параметры элемента не имеют значения, можно выбрать и установить звено с минимальным значением.
Схемы и оборудование эл.шкафа «Умного дома». Обзор, часть №1 «Схемы».

На однолинейной схеме изображены первичные сети силовые. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте.

Но в большинство схем содержит эти элементы. Графические обозначения Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами.

Условные графические обозначения электронных компонентов в схемах Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы.

Приводится в действие механическим, либо электрическим способом.

Существует множество вариантов обозначения, здесь я приведу наиболее распространённый, который соответствует ГОСТ 2.

Как читать электрические схемы

Сайт для домашнего электрика и не только

Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. В — значок электричества, отображающий переменное напряжение.

Соединяем ее параллельно к любой лампе. В — Токоведущая или заземляющая шина.

Для подключения люстры обычно не требуется особого труда, так как эта схема не особо сложная. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом Существуют свои традиции в изображение элементов принципиальных схем.

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы.
Условное графическое обозначение элементов (УГО)

Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации

Например, предохранитель и резистор имеют незначительные отличия.

Функции подвижных контактов Основные функции могут выполнять только неподвижные контакты.

Можно выделит такие традиционные схемы : схемы аналоговых и цифровых устройств схемы промышленного оборудования схемы электроснабжения и освещения Дальнейшее описание основано на схемах для аналоговых и цифровых устройств.

Но начнем немного издалека H — Соединение в месте пересечения. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Если точек нет — это не соединение, а пересечение без электрического соединения.

На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Это и будет полная принципиальная схема.

2.1. Символы общего применения (ГОСТ 2.721-74)


Все они отображаются латинскими символами в виде одной или двух букв. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Элементы, применяемые в общем порядке, обозначаются на чертежах, как квалификационные, характеризующие ток и напряжение, способы регулирования, виды соединений, формы импульсов, электронную связь и другие.

И в этом сложность чтения схем новых устройств. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. На чертеже обязательно обозначают функциональные узлы, их связь.

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. От сочетания символов между собой во многом зависит значение каждого отдельного образа. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2.
Однолинейные схемы

Обозначения на электрических схемах. Общие сведения

Переключатель однополюсный шестипозиционный с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию 7. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается.

Если электросеть или устройство несложное, все можно разместить на одном листе. Это и будет полная принципиальная схема.

Не основные сигналы для данной части желательно обозначать ссылками. Условные обозначения катушек контакторов и реле разных типов импульсная, фотореле, реле времени В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков.

Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Изделия для помещений с нормальными условиями эксплуатации IP от 20 до 23 имеют неокрашенную середину, для влажных с корпусом повышенной защиты IP44 и выше середина тонируется темным цветом. Обозначения этих условных элементов могут использоваться в схемах электрических щитов. Таблица 1.

При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Такая схема не удобна во всех отношениях. Эта схема руководит электромонтажными работами, дает понимание всех подключений. Похожие темы:.

Виды и типы электрических схем

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт- позже, чем соответствующие контакты нижнего полюса 9. Радиотехнические элементы на электронных схемах обозначаются следующим образом.

На каждой схеме отображаются Соединения между отдельными элементами и проводниками. УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Для того, чтобы обозначить графически тот или иной электрорадиоэлемент, применяют стандартную геометрическую символику, где каждое изделие изображается отдельно, или в совокупности с другими. Есть отдельные обозначения для двухклавишных и трехклавшных выключателей.
Как начертить однолинейную схему щита.

Как обозначены розетки и выключатели на чертежах: условные обозначения и маркировки

Перед выполнением строительных и монтажных работ составляется проект. Электромонтажные работы не являются исключением. Для того чтобы электросхемы были понятны всем работникам, участвующим в монтаже и ремонте, условные обозначения розеток, выключателей и другой аппаратуры выполняются по единому стандарту.

Нормативные документы построения электрических схем

Виды электросхем

Схемы, необходимые для выполнения работ, имеют разный вид и назначение.

Структурная и функциональная электросхемы

Структурная схема – это самый простой вид схем. На ней условно, чаще всего квадратами, изображены элементы цепи с поясняющими надписями. Это позволяет разобраться в принципе работы установки.

Функциональная электросхема отличается от структурной более подробным описанием всех элементов и связей между ними.

Принципиальная схема

Такие электросхемы используются в распредсетях и панелях управления. Они подробно показывают все элементы, без учёта взаимного расположения. Такие чертежи позволяют разобраться в деталях работы линий электроснабжения и цепей управления.

Принципиальные схемы есть двух видов:

  • Полная. На ней изображены все элементы и соединяющие их провода. Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки;
  • Однолинейная. На чертеже изображены только силовые цепи. Однолинейной такая схема называется потому, что вместо нескольких линий, изображающих три фазы, ноль и заземление, проводится только одна.

Монтажная электросхема

Необходима для выполнения монтажных работ. На этой схеме на плане расположения оборудования указано положение всех светильников, соединяющих проводов и другая информация, необходимая для выполнения электромонтажа.

Объединенная электросхема

Включает в себя различные типы электросхем в одной. Выполняется в случае, если это возможно выполнить без загромождения листа различными элементами и поясняющими надписями.

Чтение электрических схем

В составленной электросхеме необходимо разобраться: как она работает, возможные неисправности и другие нюансы. Этот процесс называется “чтение электросхем”. Для этого необходимо знать условные графические обозначения всех деталей, изображённых на ней, а также их соединений.

Обозначения проводников

Провода, соединяющие элементы электросхем, изображаются линиями. Они отличаются пояснительными надписями, цифрами и в некоторых случаях толщиной. В однолинейной схеме толстой линией изображается группа проводов: фазные и нулевой или “плюс” и “минус”.

В чертежах с большим количеством деталей проводники изображаются не сплошной линией, а в начале и конце подключения с маркировкой каждого провода и указанием места подключения. Так же показываются провода, идущие с одного листа на другой.

Интересно. Места соединений трёх и более проводов отмечаются точкой.

Графические символы аппаратуры

Кроме проводов, в электросхемах есть другая аппаратура. Все её виды имеют свои условные графические изображения. Они символически отображают функции или устройство приборов. Это схематическое изображение автоматических выключателей, концевых переключателей и ламп, выполненное из простых геометрических элементов. Их сочетание несёт всю информацию об электроприборе.

Все условные обозначения и их элементы указаны в специальных таблицах, определяемых ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Он обязателен для исполнения не только на производстве, но и при проектировании бытовой электропроводки.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

  • Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
  • В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
  • Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
  • Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
  • Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

  • крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
  • черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
  • если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

  • конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
  • конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Видео

Нормальные схемы электрических соединений объектов электроэнергетики

 Правила выполнения нормальных схем электрических соединений объектов электроэнергетики, определены двумя стандартами. Это Стандарт Организации ОАО «ФСК ЕЭС» СТО 56947007-25.040.70.101-2011 Раздел 2 и ГОСТ Р 56303-2014.

 Несмотря на то, что на данный момент оба стандарта действующие и определяют требования к выполнению одних и тех же типов схем, требования в них, несколько отличаются (вероятно разработчики стандартов не дружат …).

 В данном материале, при составлении примеров графических обозначений элементов схем электрических соединений объектов электроэнергетики, за основу взят ГОСТ Р 56303-2014, так как по дате введения в действие он новее.
 Если вид графических обозначений, приведенных в примерах стандарта СТО 56947007-25.040.70.101-2011, отличается от аналогичных, приведенных в ГОСТ Р 56303-2014, добавлены соответствующие примечания.



Цветовое исполнение классов напряжения.
Класс напряжения ГОСТ Р 56303-2014 СТО 56947007-25.040.70.101-2011
Наименование цвета Спектр (RGB) Наименование цвета Спектр (RGB)
1150 кВ сиреневый 205:138:255 сиреневый 205:138:255
800 кВ темно синий 0:0:168 темно синий 0:0:200
750 кВ темно синий 0:0:168 темно синий 0:0:200
500 кВ красный 213:0:0 красный 165:15:10
400 кВ оранжевый 255:100:30 оранжевый 240:150:30
330 кВ зеленый 0:170:0 зеленый 0:140:0
220 кВ желто-зеленый 181:181:0 желто-зеленый 200:200:0
150 кВ хаки 170:150:0 хаки 170:150:0
110 кВ голубой 0:153:255 голубой 0:180:200
60 кВ лиловый 255:51:204
35 кВ коричневый 102:51:0 коричневый 130:100:50
20 кВ ярко-фиолетовый 160:32:240 коричневый 130:100:50
15 кВ ярко-фиолетовый 160:32:240
10 кВ фиолетовый 102:0:204 фиолетовый 100:0:100
6 кВ темно-зеленый 0:102:0 светло-коричневый 200:150:100
3 кВ темно-зеленый 0:102:0
ниже 3 кВ серый 127:127:127
до 1 кВ серый 190:190:190

Условные графические обозначения элементов нормальных схем электрических соединений объектов электроэнергетики.

В примерах, использованы условные графические обозначения из библиотеки трафаретов Visio Нормальная схема ПС.

Шаг модульной сетки 2,5 мм.

Толщина линий условных обозначений и линий электрической связи 0,4 мм (По стандарту от 0,2 до 1,0 мм. Рекомендуемая — от 0,3 до 0,4 мм.)

Графическое обозначение трансформаторов.



Графическое обозначение коммутационных аппаратов.



 Графическое обозначение устройств компенсации, фильтров.



Графическое обозначение разрядников, ОПН.



Графическое обозначение генераторов, электродвигателей.



Графическое обозначение предохранителей.



Графическое обозначение линий электрической связи, шин, заземления.
  Наименование Обозначение
 1.  Линия электрической связи, ошиновка.
 2.

 ЛЭП — линия электропередач.

 Отображается утолщенными линиями (двухкратное или большее увеличение толщины по отношинию к линиям, которыми выполнены УГО и ошиновка).

 3.

  Кабельная линия.

 Линию электрической связи с одним ответвлением допускается изображать без точки.




 4.  Пересечение линий электрической связи.
 5.

 Ответвления линии электрической связи.

 Точка соединения, должна выполняться цветом, соответствующим классу напряжения линий электрической связи.

 Линию электрической связи с одним ответвлением допускается изображать без точки.


 6.

 Шина.

 Выполняться цветом, соответствующим классу напряжения, а точки подключения отводов, белым.


 7.  Заземление.
Примечания:
 1.  Для линий электропередач (п. 2,3), в СТО 56947007-25.040.70.101-2011, особых указаний не найдено. Вероятно, их толщина, по этому стандарту, равна толщине линий электрической связи.



 Пример изображения нормальной схемы электрических соединений условной подстанции, выполненной по ГОСТ Р 56303-2014 (формат PDF).

Схема выполнена в программе Visio с использование библиотеки трафаретов:

Как начертить нормальную схему электрических соединений объекта электроэнергетики (электрической подстанции, распределительного устройства)




Однострочные символы

Однострочные символы электрические символы, используемые для обозначения различных электрических устройств для использования в схемотехнике

Назад к символам

Образцы чертежей

  • Образец чертежа JIC / NFPA
  • IEC 60617 Образец чертежа

Трафареты

  • Бренды автоматики
  • Аватары
  • Базовая сеть
  • Логотип брендов
    • Бренды 0 — 9
    • Бренды AA — AO
    • Бренды AP — AZ
    • Бренды BA — BZ
    • Бренды CA — CL
    • Бренды CM — CZ
    • Бренды DA — DZ
    • Бренды EA — EZ
    • Бренды FA — FZ
    • Бренды GA — GN
    • Бренды GO — GZ
    • Бренды HA — HZ
    • Бренды IA — IZ
    • Бренды JA — JZ
    • Бренды KA — KZ
    • Бренды LA — LZ
    • Бренды MA — MZ
    • Бренды NA — NZ
    • Бренды OA — OZ
    • Бренды PA — PI
    • Бренды PJ — PZ
    • Бренды QA — QZ
    • Бренды RA — RZ
    • Бренды SA — SM
    • Бренды SN — SZ
    • Бренды TA — TH
    • Бренды TI — TZ
    • Бренды UA — UZ
    • Бренды VA — VZ
    • Бренды WA — WZ
    • Бренды XA — XZ
    • Бренды YA — YZ
    • Бренды ZA — ZZ
    • Комментарии
  • Бренды компьютеров
  • Компьютеры и мониторы
  • Базы данных
  • Электронные символы
  • Блок-схема
  • Манометры и счетчики
  • Разное гидравлическое оборудование
  • Гидравлические насосы, цилиндры и двигатели
  • Гидравлические клапаны
  • Изоляторы, разъединители, предохранители, контакторы, перегрузки по IEC
  • 9011 Трансформаторы IEC, измерители Двигатели
  • Символы IEC
  • Символы JIC / NFPA
  • Схема
  • Схема 3D
  • Инструменты измерения
  • Сетевая инфраструктура 9001 2
  • Пневматика Разное
  • Пневматические насосы, цилиндры и двигатели
  • Пневматические клапаны
  • Сборные схемы
  • Отчеты
  • Однострочные символы
  • Блоки заголовков
  • Web Technologies
  • Провода

Категории

900ci10 контакты
  • батареи
  • тормоза и муфты
  • кулачковые переключатели
  • конденсаторы
  • автоматические выключатели
  • разъемы
  • контакторы
  • счетчики
  • диоды и симисторы
  • диоды
  • разъединители
  • датчики аварийного потока
  • датчики аварийного потока
  • ножные переключатели
  • предохранители
  • обогреватели
  • дом и строительство
  • гидроцилиндры
  • гидравлические прочие
  • гидравлические двигатели
  • гидравлические насосы
  • гидравлические клапаны
  • индукторы
  • макет 90 012
  • датчики уровня
  • концевые выключатели
  • измерители
  • разное
  • двигатели
  • оптопары
  • срабатывания перегрузки
  • панели
  • фотоэлектрические датчики
  • контрольные лампы
  • пневмоцилиндры
  • пневматические разные 9 пневмодвигатели
  • 9022 другие пневматические двигатели 9022 насосы
  • пневматические клапаны
  • источники питания
  • Готовые схемы
  • датчики давления
  • Программируемые логические контроллеры (ПЛК)
  • датчики приближения
  • нажимные кнопки
  • кнопки
  • реле
  • резисторы
  • селекторные переключатели
  • селекторные переключатели клапаны
  • датчики и контроллеры температуры
  • Клеммная колодка
  • термисторы
  • таймеры
  • трансформаторы
  • транзисторы
  • Символы запроса

    Контактор 3P

    Контактор 3P 900 05 Артикул:

    K1

    Компонент:

    Контактор 3P

    Категория: Контакторы Шаблон: Однолинейные символы Теги: контакторы РедактироватьЗагрузить SVG PNG JPG DXFDWG

    Контактор 3P

    Автоматический выключатель 3P

    Автоматический выключатель 3P00050005 Категория: Автоматические выключателиТрафарет: Однолинейные символы Теги:

    Как читать однолинейную диаграмму | Энергетические решения

    Однолинейная схема, также называемая однолинейной схемой, обычно представляет собой одностраничный документ, представляющий инфраструктуру распределения электроэнергии на предприятии.

    Для шины (или кабеля) будет показана одна линия, представляющая все три фазы. На нем также будут символы, обозначающие выключатели, счетчики, реле и любые другие элементы управления, которые могут у вас быть. Он также может включать защитные функции ANSI, существующие в вашем оборудовании.

    Часто, прежде чем вы начнете работать со своим оборудованием, вам нужно свериться с однолинейной схемой, чтобы убедиться, что вы отключаете правильный выключатель, расположенный выше по потоку. Но что, если вы не совсем понимаете, как читать однолинейную диаграмму? На странице несколько строк и множество символов.Обычно должна быть легенда, которая поможет вам разобраться в схеме, но она не всегда предоставляется. Этот документ поможет вам в некоторой путанице и даст вам уверенность в том, что вы правильно читаете свою однострочную диаграмму.

    Как упоминалось выше, в верхнем или нижнем углу обычно имеется легенда, аналогичная легенде карты. Он расскажет вам, что означает каждый символ, с помощью общепринятых символов. Образец приведен ниже. В нем будут реле, счетчики, выключатели, трансформатор и любые другие типы устройств, которые вы обычно можете найти в одной линии.

    После того, как вы нашли легенду и ознакомились с ней, вы можете начинать читать свою единственную строчку. Одна строка обычно начинается вверху страницы и спускается вниз. Он начнется с сети или другого источника питания и его отключающего устройства. Затем он потечет вниз к распределительному оборудованию, такому как распределительный щит или MCC, и, наконец, он закончится нагрузками, такими как двигатель или щит. Одна линия может иметь разные напряжения, представленные на странице, и должны быть показаны трансформаторы, чтобы помочь вам определить, когда вы переключаетесь с одного напряжения на другое.

    В нашем примере ниже вы можете видеть, что утилита питает нашу единственную линию, представленную прерывателем. Затем он поступает в трансформатор и в главный выключатель установки, в нашем случае MVSWGR, распределительное устройство среднего напряжения. Затем это главное распределительное устройство распределяет мощность по различным частям установки. Вы можете видеть с левой стороны трансформатор, который затем питает SWGR1. В нашем примере SWGR1 обычно составляет 480 В. MVSWGR также питает MCC среднего напряжения с присоединенными двигателями.Если мы продолжим движение вниз по левой стороне, мы увидим, что SWGR1 питает два элемента, MCC и MSB 2. К MCC подключены двигатели, а к MSB 2 есть несколько прерывателей распределения, которые будут продолжать питать меньшие нагрузки.

    Давайте посмотрим на приведенный выше пример. Мы хотим работать с MSB 2, поэтому нам нужно определить, где MSB 2 находится на одной линии, какое восходящее оборудование передает MSB 2 и какое отключение нам нужно, чтобы заблокировать тег, чтобы мы могли безопасно работать с MSB 2 Для этого нам сначала нужно определить, где находится MSB 2 на однолинейной диаграмме.Затем нам нужно проследить линию от MSB 2 вверх по течению, чтобы увидеть, что подает MSB 2. Помните, что линии представляют собой кабели или шину в реальной жизни.

    Начнем с верхней части диаграммы и проследим за оборудованием вниз. Мы видим, что мощность перетекает от Utility к XFMR 1, MVSWGR, XFMR 2, вниз к SWGR 1 и, наконец, к MSB 2. Итак, чтобы иметь возможность работать с MSB 2, нам нужно заблокировать выключатель в SWGR 1, который подает MSB 2. Это позволит нам гарантировать, что MSB 2 фактически обесточен, что позволит нам безопасно работать с MSB 2.

    Каждая единица электрораспределительного оборудования, которую вы покупаете, должна иметь однолинейную схему.

    У вас также должна быть одна общая строка вашего сайта, в которой отображается каждая единица оборудования. Важно обновлять эти строки по мере добавления нового снаряжения, удаления снаряжения или внесения изменений. Однолинейные диаграммы — это самый простой способ определить, как и откуда подается оборудование. С обновленной одной строкой вы можете убедиться, что вы безопасно отсоединяете шестерню, прежде чем приступить к работе с ней.

    Просмотрите однострочную информацию о вашем оборудовании и убедитесь, что они точны и актуальны. Попробуйте прочитать однострочную информацию, которая, как вы знаете, является точной, и посмотрите, сможете ли вы правильно идентифицировать часть оборудования и какие типы отключений оно включает, а также то, что оно питает.

    Нужна помощь?

    Если вам понадобится помощь, мы готовы помочь. Не стесняйтесь обращаться к нам в любое время, заполнив форму ниже.

    КАК ПРОЧИТАТЬ ОДНОЛИНЕЙНУЮ ЭЛЕКТРИЧЕСКУЮ ДИАГРАММУ: (С ПРИМЕРАМИ)

    ОДНОЛИНЕЙНАЯ СХЕМА:

    С точки зрения непрофессионала, SLD — это не что иное, как состоящая из различных компонентов электрической системы, таких как трансформатор, DG, панели, состоящие из HT-выключателя, LT-выключателя, CT, PT, предохранителей, счетчиков, конденсатора и многих других.Также у него есть кабели HT, кабели LT и система заземления.

    КАК ПРОЧИТАТЬ ОДНОВРЕМЕННУЮ ДИАГРАММУ:

    ШАГ 1:

    Сначала вы должны знать общие символы, используемые в sld. Не зная символов, вы не можете ни нарисовать sld, ни прочитать его. Ниже приведены изображения некоторых часто используемых символов.

    2-я ступень:

    Вы должны знать общепринятые сокращения, используемые в sld. Ниже приведен список нескольких часто используемых сокращений:

    ПРИМЕРЫ ОДНОЛИНЕЙНОЙ ДИАГРАММЫ:

    1) СЕТЬ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ:

    ИНТЕРПРЕТАЦИЯ:

    1) Электроэнергия обычно вырабатывается в диапазоне 11-33кВ из разных источников на электростанции.После этого она повышается до 132 кВ, 220 кВ, 500 кВ и т. Д. С помощью повышающего силового трансформатора. Допустим, 132кв

    2) После этого отправляется по ЛЭП протяженностью от сотен до тысяч километров. Его принимают на станции, называемой передающей подстанцией, где он понижается до более низких уровней напряжения. В приведенном выше примере оно снижено до 33кВ.

    3) Оно отправляется на другую подстанцию, называемую распределительной подстанцией, где оно понижается до 11 кВ, а затем с 11 кВ до 440 вольт.Электроснабжение промышленных потребителей составляет 11кВ, а бытовых потребителей — 440В или 220В.

    ПРИМЕР 2:

    ИНТЕРПРЕТАЦИЯ:

    1) 132 кВ понижается до 11 кВ с помощью понижающего трансформатора, который имеет конфигурацию треугольника. Эта конфигурация обычно используется в распределительном трансформаторе, потому что на стороне высокого напряжения будут доступны 3 линии, а на стороне низкого напряжения — четыре линии.Таким образом, для предоставления потребителю нейтральной точки используется эта конфигурация.

    2) Затем электричество проходит через трансформатор тока и трансформатор напряжения. Эти CT и PT подключены к катушке реле (на рисунке не показано, но она есть). Катушка реле определяет высокий ток в CT и низкое напряжение или падение напряжения в PT. Как только он обнаружит это, он отправит сигнал на автоматический выключатель и выключатель отключится. После срабатывания выключателя изоляторы размыкаются, чтобы отключить оставшуюся цепь от источника питания.

    3) Изолятор подключен к шине LT. Эта шина подключена к фидеру, который подает электричество в разные области.

    3-й пример:

    ИНТЕРПРЕТАЦИЯ:

    1) Трансформатор подает питание в систему. Этот трансформатор понижает напряжение с 35 / 15кВ. Как только напряжение понижается, оно проходит через автоматический выключатель. CB (a1) подключен к главной шине.

    2) Еще два выключателя b1 и b2 подключены к главной шине.К CB (b1) присоединен понижающий трансформатор, который понижает напряжение с 15 до кв.

    3) На стороне 5 кВ этого трансформатора (Tx-2) показан отключенный переключатель. Этот выключатель-разъединитель используется для изоляции или подключения оборудования под ним от трансформатора.

    4) Ниже изолятора подключены два пускателя среднего напряжения. В зависимости от требований системы можно подключить несколько стартеров.

    5) CB (b2) подключен к понижающему трансформатору (TX-3), а трансформатор подключен к CB (b3).

    6) С левой стороны генератор подключен к АВР. Эта область однолинейной схемы говорит нам о том, что важно, чтобы оборудование, подключенное ниже автоматического резерва, продолжало работать даже при отключении питания от шины. Этот генератор действует как аварийный.

    7) На правой стороне (секция C) еще один автоматический выключатель CB (c2) подключен к центру счетчика. Это указывает на то, что электрическая компания использует эти счетчики для учета мощности, потребляемой оборудованием, подключенным ниже счетчика.

    8) Ниже центра счетчика находится центр нагрузки, который питает ряд меньших цепей. Это может быть центр нагрузки в здании, который питает свет, переменный ток или другое электрическое оборудование, подключенное к зданию

    .

    UML Notation Tutorial: Symbol с примерами

    • Home
    • Testing

        • Back
        • Agile Testing
        • BugZilla
        • Cucumber
        • Database Testing
        • ETL Testing
        • Jmeter
        JIR10A
      • Назад
      • JUnit
      • LoadRunner
      • Ручное тестирование
      • Мобильное тестирование
      • Mantis
      • Почтальон
      • QTP
      • Назад
      • Центр качества (ALM)
      • RPA
      • SAP Testing
      • Selenium
      • SoapU
      • Управление тестированием
      • TestLink
  • SAP

      • Назад
      • ABAP
      • APO
      • Начинающий
      • Basis
      • BODS
      • BI
      • BPC
      • CO
      • Назад
      • CRM
      • Crystal Reports
      • FICO
      • HANA
      • HR
      • MM
      • QM
      • Заработная плата
      • Назад
      • PI / PO
      • PP
      • SD
      • SAPUI5
      • Безопасность
      • Менеджер решений
      • Successfactors
      • Учебники SAP
  • Интернет

      • Назад
      • Apache
      • AngularJS
      • ASP.Net
      • C
      • C #
      • C ++
      • CodeIgniter
      • СУБД
      • JavaScript
      • Назад
      • Java
      • JSP
      • Kotlin
      • Linux
      • MariaDB
      • MS Access
      • MYSQL
      • Node. js
      • Perl
      • Назад
      • PHP
      • PL / SQL
      • PostgreSQL
      • Python
      • ReactJS
      • Ruby & Rails
      • Scala
      • SQL
      • SQLite
      • Назад
      • SQL Server
      • UML
      • VB.Net
      • VBScript
      • Веб-службы
      • WPF
  • Обязательно учите!

      • Назад
      • Бухгалтерский учет
      • Алгоритмы
      • Android
      • Блокчейн
      • Бизнес-аналитик
      • Создание веб-сайта
      • Облачные вычисления
      • COBOL
      • Дизайн компилятора
      • Назад
      • Embedded Sy
  • Обозначения на диаграмме классов UML

    Предварительно нарисованные символы диаграммы классов UML представляют класс, класс шаблона, объект, элемент, пакет, интерфейс, зависимость, композицию, ассоциацию и т. Д.Эти символы помогают создавать точные диаграммы и документацию.

    Шаблоны диаграмм классов UML предлагают множество полезных форм. Доступны такие символы диаграммы классов UML, как класс, класс шаблона, объект, элемент, пакет, интерфейс, зависимость, композиция, ассоциация и т. Д.

    Символы диаграммы классов UML

    Фигуры схем классов UML

    Классы и интерфейсы в UML показывают архитектуру и особенности разработанной системы.

    Агрегация — это особый тип ассоциации, в которой объекты собираются или конфигурируются вместе для создания более сложного объекта. Агрегация описывает группу объектов и то, как вы с ними взаимодействуете.

    Зависимость отношения — это отношения, в которых один элемент, клиент, использует или зависит от другого элемента, поставщика.

    Композиция представляет собой отношения целых частей и является формой агрегирования.

    Обобщение — это отношение, в котором один элемент модели (дочерний) основан на другом элементе модели (родительском).

    Ассоциация — это взаимосвязь между двумя классификаторами, такими как классы или варианты использования, которая описывает причины взаимосвязи и правила, регулирующие взаимосвязь.

    Ограничение — это механизм расширения, который позволяет уточнить семантику элемента модели UML.

    Примечание содержит комментарии или текстовую информацию.

    Программа Edraw предоставляет множество фигур, используемых в диаграмме классов UML. Доступны такие формы диаграммы классов UML, как класс, шаблонный класс, объект, элемент, пакет, интерфейс, зависимость, композиция, ассоциация и другие.

    Нужны новые символы диаграммы классов UML для вашего дизайна? Эти символы диаграммы классов UML очень удобны.А их четкие и мелкие детали позволят вашим клиентам создавать впечатляющие и простые для понимания диаграммы и презентации.

    Статьи по Теме:

    Схема классов UML

    Символы диаграммы состояний UML

    Символы диаграммы действий UML

    Символы схем компонентов UML

    Символы схемы развертывания UML

    Символы диаграммы вариантов использования UML

    Символы схемы последовательности UML

    Символы диаграмм совместной работы UML

    Символы на диаграммах ER и их использование

    Обширные предварительно нарисованные символы ER-диаграммы представлены в векторном формате, включая сущность, пользователя, взаимосвязь, атрибут, агрегирование, линейный соединитель и т. Д.Настраиваемые и высококачественные, эти символы помогут вам создать профессиональные диаграммы ER за несколько минут.

    Когда вам нужно создать диаграмму ER для документирования базы данных, будет намного проще использовать готовые символы и значки. На этой странице собрано большое количество полезных символов, которые часто используются в диаграммах ER, Chen ERD, диаграмме Express-G, диаграмме ORM, диаграмме Martin ERD и диаграмме модели базы данных.

    Символы отношений сущностей

    Ниже представлены предварительно нарисованные символы взаимосвязи сущностей в программном обеспечении для создания диаграмм Edraw ER, включая сущность, представление, родительский элемент для категории, категорию для дочернего элемента, динамический соединитель, линейный соединитель, сильный объект, слабый объект, сильное отношение, слабое отношение, атрибут, производный атрибут. , ограничение и участие и т. д.

    Сущность в базе данных может быть отдельным человеком, местом или предметом, данные о которых могут храниться.

    Отношение предоставляет полезную информацию, которую невозможно распознать с помощью только типов сущностей. Отношения — это значимые ассоциации между объектами, например, назначение, связывание или отслеживание.

    Категории — это таблицы, которые являются подтипами родительской таблицы.По отношению к базе данных сущность — это отдельное лицо, место или предмет, данные о которых могут храниться.

    Сильная сущность — это сущность, которая существует сама по себе, независимо от других сущностей.

    Слабый объект — это объект, существование которого зависит от другого объекта. Слабый объект не может быть однозначно идентифицирован только по его атрибутам.

    Сильные отношения — это связи, существующие между сильным типом объекта и его владельцем.

    Слабые отношения — это связи, которые существуют между слабым типом объекта и его владельцем.

    Атрибут — это часть информации, которая определяет свойства поля или тега в базе данных или строку символов на дисплее.

    Когда вы используете символы категорий, вы можете заметить, что на фигуре есть плавающая кнопка. Нажмите плавающую кнопку, вы можете установить свойство категории.

    Некоторых может не понять, как использовать коннектор для соединения символов сущностей.На самом деле, это просто: вы можете переместить соединитель к фигуре, и тогда вы увидите, что фигура объекта имеет много зеленых отметок. когда появляется красная отметка, это означает, что двое подключились.

    Символы отношений между объектами

    На следующем рисунке показаны символы взаимосвязи объектов, включая сущность, взаимосвязь, представление, родительский элемент для категории, категорию для дочернего элемента, наследование таблицы, тип, наследование типа и динамический соединитель.

    Тип связи создается в зависимости от того, как определены связанные объекты.

    Наследование типов — это дополнительное свойство, предлагаемое иерархией в рамках структурированных сложных данных.

    Chen ERD Символы

    Сущность в базе данных может быть отдельным человеком, местом или предметом, данные о которых могут храниться.

    Атрибут — это часть информации, которая определяет свойства поля или тега в базе данных или строку символов на дисплее.

    Агрегация — это особый тип ассоциации, в которой объекты собираются или конфигурируются вместе для создания более сложного объекта.Агрегация описывает группу объектов и то, как вы с ними взаимодействуете.

    Один ко многим (N) на сегодняшний день является наиболее распространенным типом отношений.

    Многие ко многим (M) позволяет связать каждую строку в одной таблице со многими строками в другой таблице и наоборот. Отношения «многие-ко-многим» часто скрывают смысл.

    Символы отношений

    Отношение композиции , которое в UML 1 было названо отношением связи композиции.4, представляет собой частичные отношения и является формой агрегирования. Взаимосвязь композиции указывает, что время жизни классификатора частей зависит от времени жизни всего классификатора.

    Отношение наследования помогает передать структуру и наследование объектной модели. Отношения наследования организуют классы в иерархии обобщения-специализации (суперкласс-подкласс); они обеспечивают базовый механизм повторного использования для совместного использования атрибутов и операций.

    Зависимость Отношение — это отношение, в котором один элемент, клиент, использует или зависит от другого элемента, поставщика.

    Ассоциация — это взаимосвязь между двумя классификаторами, такими как классы или варианты использования, которая описывает причины взаимосвязи и правила, управляющие взаимосвязью.

    Нужны свежие символы Chen ERD для вашего дизайна? Эти символы Chen ERD очень удобны.А их четкие и мелкие детали позволят вашим клиентам создавать впечатляющие и простые для понимания диаграммы и презентации.

    Символы Express-G

    Сущность в базе данных может быть отдельным человеком, местом или предметом, данные о которых могут храниться.

    Определенный тип — самый важный тип данных в Express-G.

    Тип выбора определяет выбор или альтернативу между различными вариантами.Чаще всего используется выбор между разными типами сущностей.

    Древовидная структура — это структура, в которой есть последовательные ветвления или подразделения.

    Схема — это способ логической группировки объектов, таких как таблицы, представления, хранимые процедуры и т. Д.

    Ссылка на страницу — это ссылка на экземпляр страницы.

    Обозначения Martin ERD

    Объект данных — это объект, событие или явление, данные о которых хранятся в базе данных.

    Элемент данных — это единица данных, содержащаяся в записи, описывающая конкретный атрибут, и для представления объекта требуется один или несколько битов, байтов или слов.

    Соединение — это настройка ресурсов, чтобы можно было читать или записывать определенный объект, такой как база данных или файл.

    События разными цветами представляют разные события.

    Символы схемы ORM

    Сущность в базе данных может быть отдельным человеком, местом или предметом, данные о которых могут храниться.

    Унарный означает состоящий из одного компонента или элемента или содержащий его.

    Тернар означает «состоящий из трех элементов».

    Аннотация индекса определяет индекс для класса в целом (обычно составной индекс).

    Подробнее:

    Узнайте о диаграмме отношений между сущностями ERD

    Обозначение символа схемы ER

    Символы схемы модели базы данных

    Условные обозначения на диаграммах Express-G

    Обозначения Martin ERD

    Символы схемы ORM

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
