Как определить обрыв электропроводки?
Статьи › Куда звонить › Замкнуло провода куда звонить
Поиск точного места обрыва
Если имеют место ветхие провода, то весь поврежденный участок меняется на новые элементы. Самый действенный способ поиска точного места обрыва — это применение специального детектора проводки.
- Как найти обрыв нуля в квартире?
- Как электрики ищут скрытую проводку?
- Чем проверить проводку в стене?
- Как понять что перегорела проводка?
- Как найти место обрыва провода в стене?
- Как найти обрыв в скрытой проводке?
- Как легко найти скрытую проводку в стене?
- Как проверить целостность проводки?
- Как найти скрытую проводку с помощью индикаторной отверткой?
- Как понять куда идет провод?
- Сколько стоит Детектор скрытой проводки?
- Как узнать где проходит проводка в квартире?
- Как проверить ноль в квартире?
- Как найти скрытую проводку индикаторной отверткой?
- Как узнать где ноль на столбе?
Как найти обрыв нуля в квартире?
Для того чтобы найти обрыв нейтрали в квартире нужно осмотреть все подключения в щитке.
Увидеть и устранить такую проблему не сложно. Другое дело если провод перегорел где-то в стене. Для поиска поврежденного участка под отделкой необходимо использовать специальные тестеры.
Как электрики ищут скрытую проводку?
Для обнаружения провода кончик тестера зажимают в пальцах, а обратной стороной водят по поверхности, где предположительно располагается искомый объект. В непосредственной близости от проводки светодиод в приборе загорится. Детекторы скрытой проводки. Специальный прибор, предназначенный для этой цели.
Чем проверить проводку в стене?
Детектор скрытой проводки
Это устройство напрямую предназначено для обнаружения скрытой в стене проводки. Детекторы по принципу работы могут быть электростатическими, электромагнитными и комбинированными.
Как понять что перегорела проводка?
Для начала проверьте исправность соединения проводов в распределительной коробке. Здесь достаточно прикоснуться к контактам индикаторной отверткой — при наличии напряжения в ней сработает световой сигнал.
Если напряжения нет, то обрыв находится в отходящих от разводки проводах.
Как найти место обрыва провода в стене?
Поиск точного места обрыва
Если имеют место ветхие провода, то весь поврежденный участок меняется на новые элементы. Самый действенный способ поиска точного места обрыва — это применение специального детектора проводки. Устройства могут быть разными.
Как найти обрыв в скрытой проводке?
Для профессионального поиска обрыва в электропроводке, используется прибор под названием трассоискатель. Трассоискатель состоит из двух отдельных приборов: генератор сигнала и его приёмник. Принцип его работы прост — генератор подаёт сигнал на кабель с обрывом, и ищется с помощью приёмника.
Как легко найти скрытую проводку в стене?
Забыли где проходят в стенах провода? 7 способов их найти:
- Индикаторная отвертка Использование индикаторной отвертки для поиска скрытой проводки
- Электромагнитный детектор проводки Электромагнитный детектор проводки Wall Scanner 80.
- Металлодетектор
- Универсальный детектор
- Мультиметр
- Радиоприемник
- Смартфон/планшет
Как проверить целостность проводки?
Иногда требуется прозвонить кабели с 3-4 жилами. Для этого также применяется мультиметр. Присоединяют зажим к одной из жил, щупом касаются концов других проводов. При нахождении жилы, срабатывает зуммер прибора, на дисплее отобразится нулевое значение сопротивления.
Как найти скрытую проводку с помощью индикаторной отверткой?
Индикаторная отвертка, способная улавливать электромагнитное излучение, — простейший инструмент для поиска скрытой проводки. Нужно лишь зажать в пальцах жало и стороной с индикатором водить по стене, ожидая появления сигнала. Если под отверткой будет провод — индикатор загорится красным.
Как понять куда идет провод?
Единственный возможный способ различить проводники без использования приборов — при помощи маркировки проводников по цветам.
Желто-зеленая окраска изоляции соответствует кабелю заземления, синяя или голубая — нулевому, а рабочий кабель может быть любого цвета.
Сколько стоит Детектор скрытой проводки?
1 420 ₽/шт.
Как узнать где проходит проводка в квартире?
Как расположена проводка в стенах квартиры
Они запрещают прокладку провода: по диагонали, по радиусной или ломаной траектории; на расстоянии меньшем 100–150 мм от потолка, пола, углов и дверных или оконных проемов; ближе, чем на 500 мм к радиаторам отопления и газопроводам.
Как проверить ноль в квартире?
Единственный возможный способ различить проводники без использования приборов — при помощи маркировки проводников по цветам. Желто-зеленая окраска изоляции соответствует кабелю заземления, синяя или голубая — нулевому, а рабочий кабель может быть любого цвета.
Как найти короткое в квартире?
Найти короткое замыкание в проводке дома можно следующим образом: Визуальный осмотр. Если изоляция в определенном месте повреждена и две оголенных жилы соприкасаются, причина находится именно здесь.
Чаще всего повреждения обнаруживаются в распределительных коробках, розетках и выключателях в местах соединения проводов.
Как найти скрытую проводку индикаторной отверткой?
Индикаторная отвертка, способная улавливать электромагнитное излучение, — простейший инструмент для поиска скрытой проводки. Нужно лишь зажать в пальцах жало и стороной с индикатором водить по стене, ожидая появления сигнала. Если под отверткой будет провод — индикатор загорится красным.
Как узнать где ноль на столбе?
Ноль обычно ниже фазных проводов, от него периодически идет провод вниз на повторное заземление, если маркировка цветом, то ноль голубой.
Как найти обрыв провода в стене своими руками
Если в квартире потух свет или не работает розетка, это может возникнуть из-за обрыва электрического провода.
Для устранения неисправности нужно пригласить профессионального электрика или попробовать найти повреждение и устранить его самостоятельно.
Рассмотрим, как найти обрыв провода в стене, какие приборы понадобятся для диагностики и как устранить неисправность.
Содержание
Причины повреждения проводки
Провода могут повредиться при ремонтеПричиной повреждения электрического провода может быть использование тонких, некачественных кабелей, нарушение технологии монтажа, перегрузка сети, повреждение при выполнении строительных и ремонтных работ и т. д.
На неисправность в работе электросети указывает:
- частое срабатывание автомата на щитке;
- искрение;
- короткое замыкание;
- отсутствие фазы, нуля по отдельности или обеих одновременно.
Рассмотрим в таблице классы неисправностей и их характеристики:
| № | Класс неисправности | |
|---|---|---|
| 1 | Первый | Приходится более, чем на 50% от всех неисправностей. Происходит в местах соединения проводников, их подключения к контактам розеток, выключателей, электрощитов. |
| 2 | Второй | Если при выполнении ремонта забили гвоздь или просверлили провод перфоратором. Это может привести к короткому замыканию. |
| 3 | Третий | В 20% случаев происходит разрыв без постороннего вмешательства. Он может возникнуть вследствие износа кабеля, перегрузки сети или неисправности в работе устройства защитного отключения тока. |

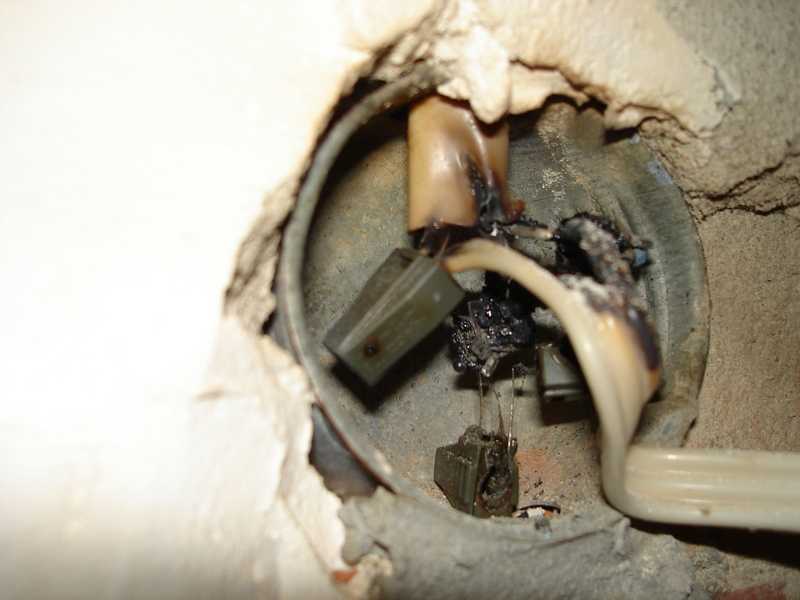

Наиболее часто обрыв происходит в местах соединения проводов и подключения проводников к контактам. Эти неполадки сравнительно легко обнаруживаются и ремонтируются. Небольшие повреждения могут дать о себе знать через длительное время.
Инструменты для обнаружения неисправности
Существуют инструменты, с помощью которых можно найти неисправность в электрической системе:
| № | Вид инструмента | Характеристика |
|---|---|---|
| 1 | Отвертка с индикатором | Это самое простое и недорогое устройство. Индикатор способен указать на поврежденную зону, расположенную не более, чем в 30 см от места диагностики. |
| 2 | Трассоискатель | Разработан для нахождения скрытого или открытого кабеля, находящегося под напряжением, с целью устранения его обрыва без повреждения изоляции в токопроводящих коммуникациях. |
| 3 | Сигнализатор Е 121, называют его «дятлом» | С помощью этого простого прибора можно прозвонить наличие провода на глубине 7 см. |
| 4 | Сигнализатор MS | Одинаково реагирует на проводник тока и металлические элементы арматуры. Не показывает фольгированный кабель. За счет недорогой стоимости подходит для частного пользования. |
Для устранения неполадок в электрической сети понадобится пассатижи, изоляционная лента и острый нож с изолированной ручкой.
Определяем неисправность тестером
Тестер покажет, подается ли напряжение на счетчикЕсли в квартире пропало электричество, с помощью тестера определяем, подается ли напряжение на счетчик. Предварительно в щите выключаем автоматы.
Если в щитке нет тока, значит обрыв произошел до счетчика. Если ток есть, значит обрыв в квартире.
Все токоведущие кабели располагаются в вертикальном и горизонтальном положении, их повороты выполняют под прямым углом. Такая схема монтажа проводов упрощает поиск проводников, ведущих от розетки к коробке.
Иногда для устранения поломки просто нужно заменить предохранители. Часто кабели перегорают в разводных коробках.
Ищем место обрыва
Первым делом отключите электропитаниеПрежде чем приступить к работе, нужно отключить питание на всех источниках тока. Чтобы понизить сопротивление, прожигают изоляцию на кабеле.
Чтобы найти, какой участок электрического провода поврежден, нужно знать все элементы проводки. Разрыв или повреждения может возникнуть на участке между:
- коробками;
- коробкой и розеткой;
- коробкой и выключателем;
- коробкой и осветительным прибором.
Чтобы найти место обрыва или повреждения электропроводки между выключателем и коробкой, понадобится однополюсный индикатор напряжения.
Для определения участка неисправности снимаем коробку с выключателя, ставим тумблер в включенное положение, проверяем присутствие фазы на контактах. Если фаза отсутствует, значит, поврежденный участок располагается между коробкой и выключателем.
Если прибор показывает наличие фазы, тогда проверяем контакты на включенном осветительном приборе. При отсутствии фазы на светильнике обрыв находится между светильником и распределительной коробкой.
Если света нет, фаза на выключателе есть, а на светильнике отсутствует, значит, при монтаже допущена ошибка, фаза и нуль поменяны местами.
Значит, неисправность нужно искать на участке между коробкой и выключателем. Диагностику проводим через контакты осветительного прибора.
Если фаза не доходит до выключателя, это говорит о том, что провода поменяны местами между выключателем и коробкой. Ищем неисправность, правильно соединяем провода. В этом случае выполнять замену лампочек даже при выключенном выключателе опасно.
Самый быстрый способ обнаружения неисправности
Над участком обрыва сигнал прерветсяЕсли в доме имеется трассоискатель, с его помощью можно быстро выявить место повреждения.
Последовательность поиска поврежденного участка:
- Генератор прибора присоединяем к проводу в такой последовательности: минусовую клемму к неповрежденному кабелю, плюсовую к поврежденному. Заземление подключаем к распределительному щиту.
- Вдоль расположения кабеля прозваниваем приемником, над участком обрыва сигнал прервется. Для более точного определения места порыва проводим такую же операцию, начиная с другого конца поврежденного провода. Подробнеее о диагностике разрывов смотрите в этом видео:
При обрыве нулевого провода нужно быть осторожным, розетка может ударить током.
Дедовские способы
| № | Способ | Применение |
|---|---|---|
| 1 | Ищем место прохождения кабеля на глаз | Если поломка случилась во время проведения ремонта, когда со стены сняты старые обои, можно увидеть штробу для укладки кабеля, проходящую вдоль стены. Есть шанс найти место проводки под штукатуркой или шпаклевкой, если она идет полосой. Но если оштукатурена вся стена, визуально определить место расположения штробы не получится. |
| 2 | Приемник или радио | Настраиваем аппарат на среднюю волну. Водим им вблизи стены, прислушиваясь к искажению звука и потрескиваниям. Над поврежденным участком характер помех поменяется или они вообще исчезнут. |
| 3 | Микрофон, подключенный к проигрывателю | Водим им по стене по аналогии с приемником. В месте прохождения кабеля под напряжением, возникнут помехи. В месте обрыва они прекратятся или их характер изменится. |
С помощью вышеописанных дедовских методов определить поврежденное место можно с погрешностью 150—200 мм.
Устранение неисправности
Ремонт проводки нужно проводить, соблюдая технику безопасности.
Пошаговая инструкция ремонта фазного кабеля:
- Отключаем проводник с фазой.
- Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
- Перфоратором сверлим в стене отверстие по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
- Разводим концы оборванного проводника.
- Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:
Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку.
Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.
Petsafe Внутренний проводной локатор ограждения, черный
от Petsafe
.
Цена
Список:
Доступная всплывающая подсказка
Цена по прейскуранту — это рекомендованная розничная цена производителя, поставщика или другого розничного продавца. Она может не обязательно отражать фактическую цену, предлагаемую на нашем сайте или где-либо еще.
$ 129,99. От нашей команды экспертов
Ваш вопрос
Ваш никнейм
Можно ли использовать это на других системах забора У меня есть спортивная собака
Ответ от
Chewy•
08 января 2020 г.
Этот детектор обрыва провода помогает точно обнаруживать полные обрывы провода в любой заглубленной системе ограждения.
Снова я — легко ли их установить и какой глубины должен быть провод?
Ответ от
Chewy•
16 июня 2021 г.
Локатор обрыва провода очень сложно установить. Вам нужно будет использовать локатор обрыва провода только тогда, когда на передатчике текущего забора есть индикация обрыва провода. При использовании провод не нужно закапывать. Провод должен проходить через небольшие отверстия в заземляющих стержнях и скручиваться.
Это можно использовать, чтобы найти в такте проволоку для установки флага? Вместо того, чтобы найти обрыв провода?
Ответ от
Chewy•
9 февраля 2021 г.
Датчик обрыва провода посылает два уникальных тона по каждой стороне ограничительного провода собачьего забора. Зеленый свет указывает на непрерывный тон, а красный свет указывает на прерывистый тон. С ручным локатором вы не только слышите каждый тон, посылаемый передатчиком обрыва провода, но красный и зеленый индикаторы на локаторе позволяют вам видеть, какой тон принимается.
Wire Break Locator не предназначен для обнаружения частичных разрывов.
4.4
Rated 4.3636 out of 5 stars
Empty StarEmpty StarEmpty StarEmpty StarEmpty StarFilled starFilled starFilled starFilled starFilled star11 Reviews
91%
Would recommend to a friend
2
9.0909
9%
3
9.0909
9%
4
18.1818
18%
5
63.6364
64%
ОТВЕТСТВЕННЫЕ 5 из 5 звезд
64%
.0003 Пустая звездаПустая звездаПустая звездаПустая звездаПустая звездаЗаполненная звездаЗаполненная звездаЗаполненная звездаЗаполненная звездаЗаполненная звезда
By Neal, 24 октября 2022 г.
Это сделало мой день.
Это уже третий раз, когда я ремонтирую наземное ограждение за 5 лет. Тем не менее, это первый раз, когда я использовал этот удивительный инструмент. Обычно требовалось больше часа, чтобы просто найти обрыв с помощью стандартного ам-радио. Благодаря этому я обнаружил поломку и отремонтировал менее чем за 10 минут. Эта штука просто работает. Это потрясающе.
Оценка 4 из 5 звезд вызванный копанием опоссума. Он получил бы 5 звезд, за исключением того, что он довольно дорогой и включает в себя провода и разъемы, которые, хотя и удобны, но не нужны. У вас должны быть разъемы и оригинальный провод, когда вы изначально устанавливали систему. Кстати, я использовал его, чтобы найти обрыв в ограничительном проводе для моей газонокосилки Landroid, а не в ограждении для собак…
Оценка: 4 из 5 звезд
Я дал этому 4 звезды только потому, что мой локатор поставлялся с 2 капсулами и 2 проволочными гайками, а не по 4, как описано.
Я думал, что моя система указывает на обрыв провода, но оказалось, что провода передатчика к моему устройству отсоединены. К сожалению, это не было обнаружено до тех пор, пока я не настроил устройство, пройдя все мои 500 футов провода без обнаружения обрыва. Поскольку я использовал его, я не считал правильным пытаться вернуть его. Мой совет, проверьте проводку вашего устройства перед покупкой этого устройства.
Рейтинг 5 из 5 звезд Найденный прорыв в подземном заборе для собак быстро сработал отлично, я бы порекомендовал.
Рейтинг 3 из 5 звезд0003
Для информации
Я никогда не пользовался этим продуктом. На самом деле, я возвращаю его. Что не объяснено на сайте, так это то, что этот продукт предназначен для ЖЕСТКОГО ПРОВОДНОГО забора, а не для забора с батарейным питанием.
Оценка 2 из 5 звезд Chewy пришлите мне подержанный продукт. Колья засохли от грязи, большая часть проволоки отсутствовала, как и некоторые другие части.
Очевидно, кто-то воспользовался этим, а затем вернул его, и Чуи не удосужился осмотреть его по возвращении. Разочаровывает.0
Рейтинг 5 из 5 звезд
За последние 28 лет мы 2-3 раза перекладывали грозозащиту из-за невозможности найти обрывы линии. Перед тем, как мы СНОВА протянули провод, мой муж предвидел, есть ли какая-нибудь система обнаружения. Наша система представляет собой ограждение PetSafe, и мы колебались, стоит ли нам тратить столько денег. Поскольку на то, чтобы заново установить забор вокруг участка, ушли бы целые выходные, а отзывы были положительными, мы решили попробовать эту систему. Мы надеялись на лучшее, но готовились к худшему. Мы были поражены и обрадованы, когда нашли первый разрыв. Именно туда, куда указывал локатор. Я имею в виду ТОЧНО! Мы сделали временное исправление, продолжили использовать локатор и нашли 2-й разрыв. Опять же, это было ТОЧНО там, где указывал локатор, и ТОЧНО там, где мы копали. Сделал еще одно временное исправление и определил, что забор снова работает.
Мы сделали исправление постоянным и перезахоронили линии.
Вместо того, чтобы провести выходные, перекладывая проволоку забора, мы тратим около 1-2 часов на использование локаторов разрывов. Это стоило каждого пенни! Мы поняли, что мы могли бы также использовать детектор, чтобы помочь нам отметить местоположение забора, если нам нужно будет копать рядом с границей нашего участка.
Рейтинг 5 из 5 звезд Я настоятельно рекомендую этот продукт, прежде чем звонить вам в службу электрического забора!
Рейтинг 5 из 5 звезд
Обрыв провода
Локатор обрыва провода прост в использовании и очень хорошо отслеживает подземный провод. Намного лучше, чем предыдущее оборудование. Я бы порекомендовал это тем, кто решил самостоятельно отремонтировать свой подземный электрический забор.
Рейтинг 5 из 5 звезд
У меня сложный провод вокруг дома через озеленение, под въездом и вдоль забора. Я боялся пытаться найти разрыв.
Я с облегчением увидел, что Petsafe производит детектор. Мне потребовалось менее 15 минут, чтобы найти разрыв после установки. Стоит каждой копейки! Мой забор Petsafe теперь обслуживает вторую собаку.
В земле «У меня обрыв ограничительного провода, помогите!»
Обрыв ограничительного провода.
У вас может быть полный перерыв или частичный перерыв. Частичный разрыв происходит, когда провод не полностью разорван, давая слабый сигнал по проводу. Это может означать пятнистый или непостоянный сигнал или стимуляцию. Полный разрыв не позволит передать сигнал по проводу. Это будет «мертвая зона» или область, где приемник не будет работать, потому что он не получает сигнал от провода и передатчика. Выполните следующие действия, чтобы определить место обрыва ограничительного провода:
- Найдите исходные соединения и убедитесь, что они имеют хорошее и надежное соединение.
- Проверьте свой сад, чтобы определить любые возможные повреждения Ограничительного провода, такие как недавние перекопки, проветривание, закапывание грызунов или любые другие заметные нарушения в вашем саду рядом с Ограничительным проводом.
Часто встречаются обрывы проводов в витой паре:
- В точке выхода провода дома
- Там, где витая пара входит в землю из дома, обычно это вызвано триммерами
- Там, где провода пересекают тротуары или проезжие части из-за кромкообрезных и струнных триммеров
- Вокруг озеленения и клумб в связи с перекопкой или обработкой почвы
Часто встречаются обрывы провода в ограничительном проводе:
- На аэрируемых газонах
- Там, где провода пересекают тротуары или проезжие части из-за кромкообрезных и струнных триммеров
- Вокруг озеленения и клумб в связи с перекопкой или обработкой почвы
- В местах сращивания проводов, где не установлены гелевые капсулы
- На стыках проводов без узлов арматуры
Если вы все еще не можете найти обрыв ограничительного провода, есть два варианта его обнаружения:
Вариант 1: Свяжитесь с нами, чтобы приобрести локатор обрыва провода, который найдет обрыв в ограничительном проводе.
Обратите внимание, что локатор обрыва провода найдет только полный обрыв; он не обнаружит частичные разрывы.
Вариант 2: Следуйте приведенной ниже процедуре. Чтобы предотвратить непреднамеренную стимуляцию, всегда снимайте с собаки ошейник-приемник перед выполнением любого тестирования передатчика.
- Отключите передатчик ограждения.
- Подсоедините оба конца скрученного ограничительного провода к одной клемме ограничительного провода.
- Отмерьте и отрежьте тестовый провод, длина которого составляет половину от общего метража ограничительного провода.
- Подсоедините один конец тестового провода к другому выводу ограничительного провода.
- Найдите середину вашей границы и перережьте ограничительный провод.
- Соедините другой конец тестового провода с любой стороной ограничительного провода в том месте, где вы разрезали его пополам.
- Подключите передатчик Fence и проверьте световой индикатор контура.
