Обжим витой пары 8 жил: схема цветов, фото, видео

В связи со стремительным развитием компьютерных технологий, трудно представить себе домашний компьютер без выхода в интернет, а любое, пусть даже небольшое, предприятие без локальной компьютерной сети. Материалами для проведения мероприятий по объединению компьютеров в сеть, зачастую служат кабеля UTP категории 5, для оконцевания которых служат коннекторы с 8 контактами, типа 8P8C. Для обжима такого кабеля необходимы некоторые знания и немного сноровки, однако обжать витую пару на 8 жил, по большому счёту, не сложно. Рассмотрим обжим витой пары 8 жил со схемой.

Кабель

Для начала необходимо решить вопрос, какой кабель использовать для работы при данных условиях. Руководствоваться следует местом проведения работ и финансовыми возможностями. Кабель, предназначенный для работ внутри помещения, на улице очень быстро придёт в негодность. Это связано с качеством оболочки, которая не выдержит долгих атмосферных воздействий. Кабель может быть 4-х и 8-ми жильным. Восьмижильный кабель служит для передачи информации до 1 Гбит/с, тогда как четырёхжильный может передать только до 100 Мбит/с. Производитель так же имеет значение. Выбирайте кабель у надежных поставщиков, работающих с мировыми производителями: https://avselectro.ru/catalog/4128-kabeli-i-provoda-svyazi-televizi – кабель для интернета проверенного качества. Мы рассмотрим, как правильно обжать витую пару 8 жил.

Коннектор

Практически все компьютеры и сопутствующее интернет оборудование оснащены разъёмами типа RJ45. Коннекторы для этих разъёмов находятся в свободной продаже в большинстве магазинов технического направления. Существуют два вида данных коннекторов – экранированные и неэкранированные. Нам понадобится коннектор с 8 контактами. Обжатие производится специальными ножницами.

Схема

Схема обжатия витой пары в 8 проводов зависит от его дальнейшего применения. Различают кроссовый и прямой способы обжатия. Прямое обжатие используется для коммутации интернет-оборудования между собой и с персональными компьютерами.

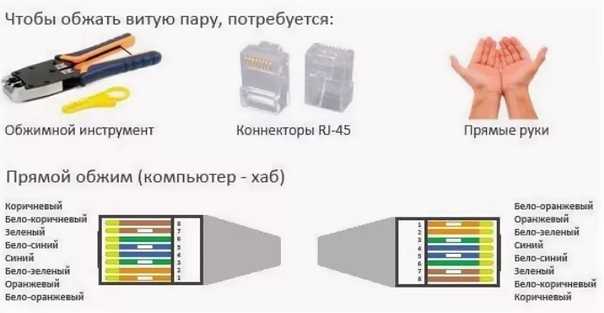

Схема цветов обжима витой пары 8 жил не имеет особого значения, главное- их совпадение между обоими концами. Однако выделяют две основные общепринятые схемы для обжатия кабеля:

568А 1-бело-зелёный; 2-зелёный; 3-бело-оранжевый; 4-синий; 5-бело-синий; 6-оранжевый; 7-бело-коричневый; 8-коричневый.

568В 1-Бело-оранжевый; 2-оранжевый; 3-бело-зелёный; 4-синий; 5-бело-синий; 6-зелёный; 7-бело-коричневый; 8-коричневый.

Схема обжатия витой пары 8 жил для прямого способа одинакова на обоих концах, для кроссового – применяют на одном конце метод А, на другом конце В.

Порядок работы по обжиму витой пары с 8 жилами

Рассмотрим, как обжать витую пару 8 жил на практике. В начале работы необходимо снять с кабеля слой изоляции. Отступив от конца пару сантиметров специальным инструментом снимаем внешнюю оболочку. Делаем это внимательно, поскольку повреждать оболочку самих жил категорически нельзя. Далее выравниваем жилы, раскладываем жилы в порядке, согласно выбранной Вами схеме обжатия. Обжим витой пары 8 жил можно сверить по фото.

Уже выравненные жилы обрезают, оставляя длину около 12 мм. Затем берём коннектор так, чтобы вы смотрели на его контакты, а пластмассовый фиксатор был внизу. Вставляем кабель аккуратно, каждую жилу в свой направляющий канал. Важно, чтобы каждая жила дошла до своего контакта, иначе получим проблемы с сигналом.

Для хорошей фиксации кабеля в коннекторе необходимо завести оплетку под коннектор. Если все условия соблюдены, вставляем коннектор клещи, а именно в разъём для RJ45 и крепко зажимаем его до упора.

Если возможности использовать обжимные клещи нет, можно использовать подручные средства (например, плоскую отвёртку). В таком случае каждый из контактов необходимо аккуратно вдавить в соответствующую жилу. Помните, от качества опреcсовки кабеля напрямую зависит качество получаемого сигнала, поэтому отнестись к этой работе нужно ответственно.

Не помешает дополнительно использовать специальный резиновый колпачок, который защитит место соединения от изгибов. Надевать колпачок на кабель нужно перед обжатием, ведь после это не даст сделать установленный коннектор.

Как и в любой работе, с обжатием кабеля и прокладкой сети лучше обратиться к специалистам, которые в короткие сроки смогут быстро и качественно решить Ваши вопросы с коммуникациями.

Правильный обжим витой пары на 4 жилы

19 апреля 2022

Чтобы обжать четырехжильную витую пару коннекторами правильно, нужно не так уж много: хорошие инструменты и немного сноровки. В этой статье рассказываем, как обжать витую пару разъемами и получить готовый патч-корд.

Какие инструменты понадобятся?

Кроме собственно отрезка кабеля, а также коннекторов RJ-45 (советуем взять несколько штук на случай, если с первого раза опрессовка не выйдет), нужно подготовить:

зачистной инструмент — стриппер,
кримпер RJ-45 — опрессовочные клещи,
тестер сетевого кабеля для проверки качества обжима.

Кстати, можно приобрести и готовый набор инструментов, которые помогут сделать самодельный патч-корд. Итак, приступим.

Шаг №1 — Зачищаем кабель витая пара 4 жилы

Это важный подготовительный этап. Прежде, чем приступить к опрессовке отрезка витого провода наконечниками, необходимо с кабеля снять немного внешней изоляции. Делается это с помощью специально инструмента — стриппера. Конец кабеля надо вставить в отверстие на инструменте и повернуть стриппер вокруг витой пары. Дальше нужно снять обрезанную внешнюю оболочку и очень осторожно обрезать тоненькую ниточку, которая связывает друг с другом проводники.

Шаг №2 — Выбор схемы опрессовки витого кабеля

Есть два варианта распиновки витого кабеля — прямой и кроссовый (перекрестный) — А и В соответственно. Прямая опрессовка применяется, когда предполагается подключение двух разных устройств, например, ноутбука и маршрутизатора. Обжим по стандарту B используется, если нужно соединить две однотипные сетевые карты оборудования, например, подключить ПК к другому ПК, соединить друг с другом два свитча.

Распиновка по схеме А:

бело-оранжевый
оранжевый
бело-зеленый
зеленый

Расположение проводников по схеме В:

бело-зеленый
зеленый
бело-оранжевый
оранжевый

Проводники будущего патч-корда нужно разделить и распрямить, а затем расположить их по одной из схем.

Инструмент для обжимки RJ-45

В наличии

173 грн

Инструмент для обжима кабеля RJ-45/RJ-12

В наличии

247 грн

Инструмент для обжимки RJ-45 (8P8C) & RJ-12 (6P6C)

В наличии

174 грн

Универсальный инструмент для зачистки и обрезки кабеля витой пары

В наличии

97 грн

Набор инструментов WT-4107 для работы с витой парой

В наличии

591 грн

Шаг №3 — Обжимка витой пары 4 жилы

Проводники разложили, теперь нужно в одну руку взять коннектор так, чтобы его пластиковая защелка смотрела вниз.

Далее — подравниваем жилы — вставляем проводники в разъем по схеме таким образом, чтобы в него попала внешняя изоляция (достаточно нескольких миллиметров).

Затем берем кримпер и аккуратно вставляем коннектор в его отверстие и медленно, но с хорошим усилием, сжимаем рукоятки обжимных клещей до упора. Если послышался щелчок — опрессовка завершена.

Чтобы получился патч-корд, то же самое стоит сделать со вторым концом отрезка кабеля.

Советуем: брать многопозиционный кримпер, с гнездами под разные разъемы, если вам необходимо работать с коннекторами и кабелями разных типов.

Осталось проверить качество соединения с помощью тестера: вставить разъемы патч-корда в порты прибора, включить тестер. Если его индикаторы горят зеленым — все получилось.

На этом можно было бы закончить. Но нет. Расскажем вам еще про одну штуку — проходные коннекторы. Это сквозные модели, которые не оснащены крышкой, а потому делают опрессовку кабеля еще удобнее.

Обжать витую пару проходным разъемом гораздо легче. Действовать нужно таким же образом, как и при опрессовке провода обычным разъемом. Разница — только в этапе продевания жил кабеля в коннектор. В случае с проходным наконечником жилы должны пройти насквозь. Это значительно упрощает соблюдение распиновки.

При этом если у вас специальный кримпер для сквозных коннекторов, то его лезвие само обрежет торчащие жилы.

Теперь вы сможете сами сделать четырехжильный патч-корд. Отметим, что кабель витая пара 8 жил опрессовывается точно таким же образом. Единственное отличие — в распиновке. Схему обжима 8-жильного провода можно без труда найти в интернете.
