Однофазный генератор в трехфазную сеть: Схема подключения однофазного генератора в трехфазную сеть

Содержание

Схема подключение однофазного генератора к трехфазной сети дома —

На этот ответ я однозначно не отвечу, однако, предполагаю, что однофазный генератор будет дешевле трехфазного.

Чем плох трехфазный ввод, я уже рассказывал. Основная проблема – очень трудно добиться равномерного распределения по фазам. Возможно, генератор не очень хорошо переносит такие режимы работы, когда постоянно будет перекос фаз.

Все очень просто. Схема автоматического включения однофазного генератора в трехфазную сеть:

Схема подключения однофазного ДГ в трехфазную сеть

Для этого нам понадобятся всего 2 контатора, не считая вспомогательных элементов.

В нормальном режиме потребители подключены к трехфазной сети через контактор КМ1. В случае отключения основного питания происходит запуск генератора. Запуск можно сделать используя дополнительный контакт контактора КМ1. Контактор КМ1 отключается, а контактор КМ2 включается и объединяет 3 фазу в одну.

Если вам не требуется автоматический запуск генератора, то вместо данного АВР можно применить, например, кулачковый переключатель на соответствующую мощность. Схема соединения – аналогично КМ2. Здесь мы должны использовать либо два ручных переключателя, либо 1 переключатель, а питающую сеть отключать вводным автоматическим выключателем.

Какое решение предпочтительнее? Выбор за вами.

Также советую пересмотреть мои старые статьи:

Основные задачи

При подключении нужно обратить внимание на следующие особенности:

  • место размещения. Оно должно быть сухим, экономичным в плане пространства, а также безопасным;
  • частоту обрыва питания и сбоев в домашней сети. Это позволяет определить, нужно ли автоматика, или нет;
  • мощность потребления. Данный параметр вычисляется путём учета потерь;

Необходимо обустроить правильную схему присоединения генератора к домашней сети. Использование систем автозапуска обойдётся потенциальному покупателю намного дороже, при этом реализовать монтаж дополнительных приборов без квалифицированной помощи обученного специалиста будет невозможно.
По этой причине, большинство людей отдают предпочтение ручному подключению или полуавтоматическим установкам, которые стоят намного дешевле, чем полноценные автоматы. В любом случае, даже самая передовая система автозапуска нуждается в тщательном обслуживании и надзоре за качеством работы. Бесперебойное резервное питание нуждается в дорогостоящем обслуживании, поэтому нет смысла подключать его для домашней сети.

Если необходимость стабильного доступа к электричеству возникает очень часто, лучше купить бесперебойный источник питания на персональный компьютер, или другие электрические приборы, которые используются вами чаще всего.

Для начала необходимо провести ряд расчетов по определению подходящей мощности резервного питания. Чтобы сделать такую математическую операцию необходимо подсчитать суммарную мощность всех нагрузок и добавить к ней запас на 30%. На данном этапе следует учесть пусковые токи двигателей домашней техники, которые могут превышать допустимые показатели. Только после предварительных расчетов можно переходить к покупке электрогенератора.

Для примера – одна стиральная машинка требует двух киловатт электроэнергии за час работы. Плита – 3 киловатт. Холодильник – 0,5 кВт. Добавляем телевизор с компьютером и освещение (по 0,5 кВт для каждого прибора), и получается суммарная мощность в 6,5 кВт. Также учитываем 30 процентов запаса, и конечный результат составляет 8,5 киловатт электроэнергии. Главное, чтобы подключение через розетку было правильным и допустимым.

Как подключить однофазный генератор к трехфазной сети дома?

Как подключить однофазный генератор к трехфазной сети.

Как подключить генератор к дому? Казалось бы, что может быть проще, завел генератор, подключил к дому и все, живем как прежде ))). В предыдущих статьях мы уже рассматривали, как подключить генератор к дому и основные ошибки, которые могут привести к большим неприятностям, самая малая из которых это выход генератора из строя.

В данной статье хотелось бы рассмотреть вопрос о подключении однофазного генератора к дому

, в котором вся разводка электропроводки рассчитана и выполнена под трех фазную сеть. Как ни странно, многие электрики даже с приличным стажем работы впадают в ступор и начинают изобретать велосипед ))).

Самым оптимальным решением при подключении генератора к дому

,

это когда еще на стадии строительства и проведения электромонтажных работ для резервного электроснабжения предусматривается отдельная группа самых ответственных потребителей. Как правило, на эту группу подключают часть освещения, отопительное оборудование, часть розеток, охранно-пожарную сигнализацию. Данный способ хорош тем, что можно обойтись генератором относительно малой мощности.

Но довольно часто, в 90 % случаев, о приобретении с последующим подключением генератора к электрической сети дома вспоминают только когда начинаются перебои с электричеством.

Для того чтобы было понятно всем и каждому, что-куда-как, постараемся все объяснить простым и понятным языком, без применения специальных терминов и различных заумностей.

Итак, как подключить однофазный генератор к трехфазной сети дома

? Способов подключения существует несколько. Самый первый, который мы рассмотрели немного выше, это подключение генератора к выделенной для этих целей группе потребителей.

перекидной рубильник для генератор-сеть

Подключение нагрузки в ручном режиме.

Другой способ, это использование перекидного рубильника, переключателя на три положения 1-0-2. то есть, в положении «1» нагрузка запитана от промышленной (городской) сети, Среднее положение рубильника «0» —нагрузка отключена, в положение «2» — нагрузка (дом) подключена к резервному источнику электричества, в данном случае это бензиновый, дизельный или газовый генератор.

Не особо вдаваясь в конструкцию устройств, отметим лишь, что устроен перекидной рубильник или трехпозиционный переключатель относительно просто и состоит из неподвижных контактов, к которым подключаются провода (нагрузка-город-генератор) и подвижных контактов, которые осуществляют коммутацию нагрузки с города на генератор и обратно.

В случае переключения трехфазной нагрузки город-нагрузка (потребитель) коммутируются три фазы, то есть, на рубильник приходит три городских фазы А-В-С, на нагрузку уходят те же самые три фазы. В случае переключения нагрузки на генератор нам необходимо сделать так, чтобы на все три фазы поступало электричество.

Для этого необходимо немного модернизировать наш переключатель-рубильник, а именно, сделать перемычку между фазами А-В-С со стороны подключения генератора. Теперь, в случае переключения нагрузки на генератор, на все три фазы будет поступать электричество.

Подключение нагрузки посредством контакторов .

Следующий способ подключения нагрузки к однофазному генератору, это применение контакторов. В данном случае применяют два контактора, один для питания нагрузки от городской электросети, второй контактор необходим для подключения нагрузки к резервному источнику электричества – бензиновому, дизельному или газовому генератору. Этот метод приемлем в случае использования АВР — Автоматическое включение резервного питания.

При питании нагрузки от города все три фазы, подключенные к контактору, идут на нагрузку. При подключении генератора, как и в случае с перекидным рубильником, на клеммах контактора в месте подключения провода от генератора нам необходимо установить перемычку между фазами А-В-С.

Что лучше использовать для переключения? Перекидной рубильник или контакторы?

Если вы не собираетесь использовать систему автоматического управления генераторами , то необходимо установить перекидной рубильник, но обязательно трехпозиционный 1-0-2.

В случае же применения блока автоматического запуска генератором – АВР , без использования контакторов вам не обойтись.

При использовании однофазного генератора следует учесть, что если есть трехфазные приборы, их необходимо отключить от питания на время работы от генератора, так как это может привести к выходу из строя данных приборов.

Чего не следует делать.

Нельзя

подключать генератор методом розетка-розетка…

Нельзя

подключать генератор к электросети дома используя два автомата — один вводной, который от города, второй от генератора. Обязательно когда-нибудь ошибетесь и включите не тот автомат… Что будет дальше не станем рассказывать, но в любом случае ничего хорошего…

Что следует делать?

Заказать монтаж генератора в Одессе и области. Контакты инсталлятора генератора, то есть меня, в разделе «Обратная связь» . Звоните.

Доверяйте профессионалам, и будет вам счастье )))

Важные правила

Соблюдение нижеперечисленных правил оградит от замыканий, травм и других проблем.

  1. Если генератор располагается в жилище, то качественная вентиляция – первое, что необходимо сделать. Если же агрегат имеет большую мощность, то его необходимо определять во двор.
  2. Желательно укрыть генератор от негативного влияния погоды, например, атмосферных осадков и повышенной влажности.
  3. При фиксации контактов не оставляйте голые части проводки.
  4. Агрегаты на горючем не должны располагаться близко с большими температурами.
  5. Пролитое горючее тщательным образом вытирают. Перед заправкой генератора отключайте его.
  6. Опасайтесь контактов с функционирующим агрегатом. Не приближайтесь в развивающейся одежде, поскольку внутренний вентилятор способен затягивать материю, клеенку и тому подобное.
  7. Заземление должно быть в обязательном порядке для бензогенераторов и дизель-генераторов.

И еще. Вы должны не забывать о главных вещах: без знаний, как подключать, и без опыта, не беритесь за монтаж и придерживайтесь техники безопасности, чтобы исключить негативные последствия. Доверьтесь специалистам.

Как подключить генератор к дому смотрите далее.

Многие люди сталкиваются с такой распространённой проблемой, как отсутствие стабильного электрического питания, или наличие разных сбоев в работе этой незаменимой системы. В таком случае, необходимо задуматься об обустройстве резервных источников электроэнергии, среди которых: генераторы, работающие на дизельном, бензиновом или других видах топлива.

Оглавление:

Задаваясь вопросом: как подключить генератор к сети дома (схему можно найти в Интернете или получить после консультации со специалистом), обязательно изучите такую тему, чтобы избежать неприятных моментов в дальнейшем.

Если задача кажется для вас трудновыполнимой, доверьте её опытному электрику. Не забывайте, что при работе с электрическим питанием нужно соблюдать повышенную бдительность и осторожность, поэтому заранее выучите правила техники безопасности и только после этого приступайте к действию.

Подключение однофазного двигателя и запуск генератора

Каждый бытовой прибор и механизм работает благодаря электродвигателю. Именно от особенностей устройства электродвигателя зависит мощность и функциональность прибора. Таким образом, мотор является одной из основных движущих сил, заставляющих механизм работать. Иногда электроприборы выходят из строя из-за повреждения корпуса. В таком случае электродвигатель можно извлечь для вторичного использования.

Виды и описание электродвигателей

Как известно, двигатели бывают разных типов, каждый из которых определяется особенностями обустройства и функциональностью:

Как правило, однофазные и двухфазные моторы имеют самое простое строение, потребляют мало электроэнергии и достаточно функциональны. Благодаря этому, механизм используется практически в любом производстве электроприборов.

Трехфазный используется в основном для обустройства станков в цехах и сложного оборудования на массовых производствах. Его удельная мощность позволяет выполнять большой объем работы. Из этого следует то, что этот механизм потребляет большое количество энергии.

Особенности подключения мотора

Чтобы механизм заработал, стоит правильно подключить его к электродвигателю. Схема подключения однофазного электродвигателя очень проста, как и само строение электрической составляющей. Мотор состоит из двух одинаковых обмоток. При этом они находятся на определённом расстоянии между друг другом. Главный моток подключают в сеть, а второстепенный — подключают к конденсатору, который, в свою очередь, заряжается от электросети.

Но при этом действии можно допустить ошибку. Чтобы избежать замыкания в процессе проверки, запуск механизма не должен осуществляться без предварительной проверки. Дополнительная обмотка находится под напряжением и показывает то, что катушка намагничена. Но не стоит забывать, что, если устройство не работает, значит, нужно обратить внимание на пусковой механизм и ротор.

Стоит также уделить внимание такому виду соединения, как подключение однофазного генератора к трехфазной сети дома. Подпитка мотора осуществляется благодаря системе пусковой обмотки и кнопки запуска, которая размыкает контакт соединения. Размыкающиеся контакты подключают к стартовому ротору.

Когда осуществляется замена электродвигателя, то специальный прибор показывает, какая обмотка будет работать. На выходе мотор имеет три или даже четыре провода, которые обеспечивают надёжное подключение. При монтаже трехфазного мотора два исходника из трёх проходят через одну из обмоток.

Далее, при помощи специального прибора следует определить сопротивление каждого из трёх контактов. Провод, который отвечает за рабочее напряжение, всегда подключается к клемме с минимальным сопротивлением двигателя. К пусковому механизму всегда подключается среднее напряжение, а самое высокое отводится на выход рабочего механизма.

После проделанной работы нужно дополнительно три контакта присоединить к кнопке запуска. На ней располагается всегда три гнёзда для обеспечения качественного подключения. Пусковой провод стоит присоединить к центральному выходу, а остальные по двум сторонам. Боковые обеспечивают выход к разъёму розетки, проводящей 220 В. Такое подключение однофазного двигателя с пусковой обмоткой всегда очень востребовано и эффективно. Присоединение мотора простое дело, но требует при этом внимания к деталям.

Характеристика асинхронного двигателя

Электродвигатель такого типа может быть и однофазным, и трехфазным. Асинхронный мотор состоит из стартера завода и ротора. Представленный вид мотора работает практически бесшумно. Любой станок, оснащённый этим видом мотора, будет работать без создания низкочастотных звуковых волн. Такая работа очень важна в огромных цехах. Например, они входят в холодильники и в кондиционеры.

Асинхронный электродвигатель представлен двумя видами:

Различие состоит в том, что в бифилярном — стартер работает до разгона двигателя. Для выключения используют щиток или специальный рубильник. Эта процедура нужна для того, чтобы не было снижения коэффициента полезного действия, так как весь механизм тормозит основной вал.

Конденсаторные механизмы находятся в работе все время. Главные катушки находятся на определённом расстоянии друг от друга под разными углами, имея различную полярность. Это даёт возможность сменить направления вращения ротора в обратную сторону.

Разобраться, какой из представленных двигателей находится в механизме, можно с помощью измерения мотков.

В бифилярном электродвигателе мощность и сопротивление в 2 раза меньше конденсаторного. В механизме обязательно должно присутствовать пусковое реле или рубильник. Так как во втором виде двигателя работа идёт одновременно и постоянно, то хватает обычной пусковой кнопки.

Устройство и основные параметры генерации

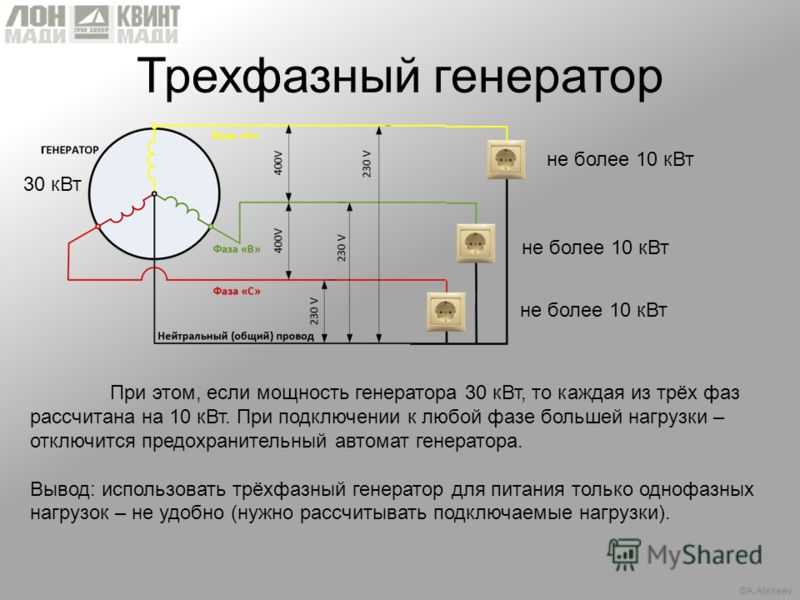

Устройство трехфазного генератора
Трехфазный генератор представляет собой устройство, работающее по принципу преобразования механической энергии вращающегося вала в электричество. В его состав помимо связанной с приводом подвижной части входят три катушки, набранные из множества обмоток и размещенные на сердечнике статора. В бесколлекторных генераторах при вращении ротора в катушках наводятся ЭДС, по своим параметрам соответствующие нормативам 3-х фазного сетевого питания. Это означает следующее:

  • получаемые напряжения имеют форму синусоиды;
  • амплитуда каждой из 3-х фаз равна 220 Вольт;
  • напряжение между ними составляет 380 Вольт;
  • частота генерируемых колебаний – 50 Герц.

Конструктивной особенностью таких агрегатов является сдвиг между фазами, равный 120 градусам.

С катушек статора в обслуживаемую линию подается переменное напряжение, обеспечивающее ее необходимым питанием 380 Вольт.

  • Принцип работы и устройство современного автомобильного генератора

Однофазный генератор для трехфазной сети.

Посоветуйте специалисты. Есть трехфазная сеть в загородном доме, но бывают иногда отключения на 5-8 часов. Есть задача обеспечить питание несколько потребителей — три холодильника, насос, септик, водогрейка (накопительная), свет. Беда в том, что эти потребители раскиданы на разные фазы, а смысла покупать трехфазный генератор нет, ибо во-первых нет ни одного потребителя трехфазного, во-вторых дорог он. Хотелось бы на время отключения сети, одним рычагом переключиться на гену, да чтоб и все фазы на одну замкнуть. Генератор будет с ручным пуском, если что.. но главное, чтобы при включении сети, безошибочно домохозяйка сама как надо включила. Подскажите, как это безопасней реализовать.

MIB написал : Есть задача обеспечить питание несколько потребителей — три холодильника, насос, септик, водогрейка (накопительная), свет.

о другом умалчиваем .

MIB написал : Беда в том, что эти потребители раскиданы на разные фазы

это не беда это так нада

MIB написал : смысла покупать трехфазный генератор нет, ибо во-первых нет ни одного потребителя трехфазного, во-вторых дорог он.

но намного мощнее чем однофазный, Вы уж определитесь что для вас нужнее — электричество или чых-пых. Фазы замыкать в принципе можно, но какова суммарная мощность потребления?

MIB написал : ибо во-первых нет ни одного потребителя трехфазного

Тогда, и правда, можно однофазным обойтись. С мощностью да, надо определиться. Переключать можно перекидным рубильником, желательно на 4 полюса, если удастся найти. Типа таких » >

Решал такую же проблему в цеху на работе — ввод трехфазный, частые отключения на «профилактику», с 10 до 18 часов. Если нет трехфазных потребителей (двигателей, трансформаторов, что конечно редкость в частном доме, стабилизаторов!), то можно использовать реверсивный рубильник от компании ABB » > или » > в зависимости от выделенной мощности. На одну группу подключить трехфазный ввод, вторую группу контактов объединить и подключить к генератору. При использовании этих рубильников полностью исключается возможность работы генератора на сеть или совместно с сетью.

3КВт, максимум 3.5КВт поэтому и не вижу смысла в трехфазном генераторе, все таки аварийное питание самого необходимого. причем можно пожертвовать водогрейкой.. и вообще обойтись 2.5Квт (с запасом).

2Merlin666 Пытаюсь найти схему работы реверсного рубильника — он просто рубит сеть и замыкает все фазы между собой?

нет, у него два трехфазных входа и один трехфазный выход. У рубильника три положения ручки — в первом положении первая группа фаз подключена к выходу, второе положение — нулевое(выход никкуда не подключен), третье положение — вторая группа фаз подключена к выходу. Для работы — к выходу подключаете провода, которые у вас теперь будут вводными, тот ввод что у вас был — подключаете к первой группе контактов на рубильнике, во второй группе контактов, все контакты соединяете между собой, и к этим контактам подключаете один из выводов генератора, который теперь будет фазой. Второй вывод генератора подключаете к шине нейтрали.

Кстати — обязательно посмотрите в инструкции не инверторный ли у вас генератор, если просто синхронный или асинхронный, то самое то — просто не уверен будет ли инверторный генератор нормально работать с глухозаземленной нейтралью.

В нормальном режиме — рубильник в положении 1 — все потребители работают от сети, при выключении эл-ва запускаете генератор, прогреваете, и рубильником переключаете ввод на него. Эл-во дали, выключаете генератор, и обратно переключаете ввод на сеть. Тут самое главное есть защита от «дурака», даже если переключить рубильник при работающем генераторе или при наличии эл-ва в сети, то не будет никаких последствий. Можно ту же задачу решить при помощи выключателей нагрузки в принципе, дешевле выйдет в 10 раз, но схема «от дурака» не защищена будет совсем.

Ошибки при подключении резервного питания

Нельзя присоединять портативные электрические станции, если автомат в щитке ввода отключен. К сожалению, многие делают это, не подозревая, что такой шаг может привести к короткому замыканию, или даже пожару. Почему так случается? Всё просто. Мощность резерва в разы больше пропускной способности стационарной проводки. К примеру, для большинства розеток, оптимальный показатель составляет 3,5 кВт. После контакта с очень мощным оборудованием они могут не выдержать, в результате чего генератор выйдет из строя и перестанет подлежать восстановлению. Тем не менее, эффективные способы подключения мини-электростанций к домашней сети всё-таки есть.
Установку можно подключить к домашнему распределительному щиту, но при условии, что показатели мощности нагрузки сопоставимы с допустимыми, а подключение выполнено исключительно к контактам рубильника со стороны генератора. Разумно применить удлинитель, а после этого вставить в розетки остальные приборы. Такой метод позволит избежать короткого замыкания через прямое воздействие с домашней сетью. Если речь идёт об обустройство резервного питания в загородных домах или на даче, то эксперты рекомендуют отдать предпочтение следующим методам подключения:

  • с помощью рубильника;
  • с помощью реверсивного переключателя;
  • с помощью системы автоматического запуска резерва.

Мы уверены, что Вам будет полезна статья о том, как выбрать разрядник для защиты от перенапряжения.

Переделка ввода

Напряжение с улицы после счетчика поступает в дом через двухполюсный автомат №1, а потом – через автоматы №2 и №3.

А напряжение с генератора – через автомат №2.

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

В результате, получилась такая симпатичная конструкция:

Электрощиток со счетчиком и автоматами

Посредством розетки

Для подключения генератора к электросети дома посредством розетки понадобится тщательно изучить особенности использования данного способа. Вопреки своей простоте и удобству подключения такой способ обладает множеством негативных моментов, проявляющихся в следующем:

  • потребность беспрестанно смотреть за тем, чтобы вводной автоматический выключатель был отключен;
  • необходимость в покупке специализированной 4-полюсной розетки, предназначенной для больших токов;
  • лимит по подключаемой к агрегату нагрузке.

Использование контакторов

Применение магнитных пускателей дает возможность организовать автоматическое переключение между источниками питания. Суть способа заключается в том, что на каждый источник устанавливается отдельный магнитный пускатель. Оба пускателя должны быть с нормально разомкнутыми контактами. Он постоянно находится во включенном состоянии и подает питание от центральной сети. Сигнальный кабель второго включается в разрыв сети первого. Как только сеть питания пропадает, происходит включение второго пускателя, который обеспечивает взаимодействие с генератором. При этом сигнальный кабель первого подключается к сети питания от генератора. Как только начинает подаваться напряжение от него, пускатель отключает основную сеть.

Самая дорогая схема подключения генератора осуществляется с использованием АВР. Ее можно видеть на иллюстрации выше. Реализуется она благодаря специальному блоку. Он самостоятельно отслеживает наличие источников питания и производит их переключение. При этом модуль АВР способен запустить генератор, который оборудован электростартером. Схемой предусмотрено наличие определенной задержки, во время которой происходит анализ необходимости запуска резерва, т. к. в основной сети мог возникнуть краткосрочный сбой.

Схема Подключения Генератора К Сети Дома

Количество фаз, которые будут использоваться в генераторе зависит от того, сколько фаз приходит по основному питанию.

Поиск на сайте

Схемы с АВР

Подключение генератора Генератор должен быть хорошо защищен от влаги. Данный тип подключения бензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.

Широкое распространение получили бензиновые генераторы. Трехфазные двигатели на генераторах малой мощности используются очень редко в частных домах из-за своей дороговизны и непрактичности, такие генераторы обычно используют на стройках для подключения трехфазного оборудования и машин. На следующем этапе требуется запустить вручную генератор.

Есть стационарные варианты, которые рассчитаны на очень большую нагрузку. Нестабильная подача электроэнергии приводит к проблеме — как подключить генератор к домашней сети.

При использовании однофазного генератора следует учесть, что если есть трехфазные приборы, их необходимо отключить от питания на время работы от генератора, так как это может привести к выходу из строя данных приборов. Некоторые хозяева используют частичную автоматизацию — основное питание подключено через контактор. В этом случае можно обеспечить питание всех розеток и выключателей в доме, если проводка рассчитана на мощность генератора. Когда восстановится напряжение во внешней сети, резерв отключается и домашняя сеть переходит в обычный режим работы.

В случае же применения блока автоматического запуска генератором — АВР, без использования контакторов вам не обойтись. Для реализации этого алгоритма потребуются четыре временных реле, столько же электромагнитных пускателей и магнитных толкателей с выключателями на концах.


Перед тем как подключить генератор к сети дома с автозапуском, автоматика выжидает 10 секунд после потери напряжения. Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью. Установка двух контакторов, где один подключает питание от городской сети, а другой — от резервного источника. При этом не забыть о заземлении, для которого также предусматривается определенное место.

Подключение генератора с АВР к сети дома — это удобное решение, хотя и дорогостоящее. При этом отключаются автоматы, чтобы обезопасить приборы от центральной сети питания.

Выбор наилучшего варианта схемы

Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Достаточно подключить основные потребители: освещение и некоторые бытовые приборы.

Мощность выбирается в зависимости от того, как много оборудования будет питаться от генератора. Перекидной рубильник или контакторы? Наиболее часто модели оснащены воздушными радиаторами.

На следующем этапе требуется запустить вручную генератор. Его подключают по указанной с инструкции схеме. Есть отдельный выход на 12 вольт для запуска соответствующих потребителей.

См. также: Свидетельство о регистрации электролаборатории в органах ростехнадзора

Алгоритм работы устройства достаточно прост: При пропадании городского электричества подходите к генератору и заводите его, если в основной сети нет электричества, замкнется контактор генератора. Важно составить ее правильно и защитить сам генератор и потребителей от высокой нагрузки.

Так как вы имеете дело с горючим топливом, не забывайте об этом! Процесс запуска происходит полностью в ручном режиме. Что касается технологии подсоединения, она выглядит так: Отключите электропитание в доме автоматы на щитке. Согласно характеристикам такой проводки, она может выдерживать потребляемую мощность до 3,5 кВт.

Выбор электрогенератора

Рекомендуемые записи. К особенностям применения подобного устройства относятся следующие моменты: Переключатель может находиться в трех положениях: крайние замыкают две цепи, центральное размыкает обе. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно.

ОДНОФАЗНЫЕ И ТРЕХФАЗНЫЕ ГЕНЕРАТОРНЫЕ УСТАНОВКИ: Характеристики, плюсы и минусы

характеристики, плюсы и минусы

В ЧЕМ ИХ РАЗНИЦА?

Одной из наиболее важных частей генераторной установки является ее электрический генератор, машина, которая отвечает за преобразование первичной механической энергии в электрическую энергию, обычно в форме переменного тока. Это также часть, которая определяет, является ли генераторная установка трехфазной или однофазной, независимо от типа топлива и двигателя.

Генерация электроэнергии основана на законе Фарадея, определяющем генерацию электродвижущей силы в проводнике, движущемся в магнитном поле. В однофазной системе имеется одно магнитное поле, которое будет перемещаться за счет вращения, создаваемого двигателем внутреннего сгорания. Магнитное поле будет создаваться магнитным элементом (или магнитом) или электромагнитом, который должен питаться от внешнего вспомогательного источника.

Однако в трехфазной системе генерация производится тремя магнитными полями под углом 120°, которые создают три полюса трехфазной системы. Из-за появления и удешевления силовой электроники в последние годы мы можем найти на рынке генераторные установки с однофазным инвертором. Фактически это трехфазные генераторы, к которым на выходе мощности добавлен электронный преобразователь, призванный с помощью электроники преобразовать три фазы генератора в однофазную систему. Таким образом, он обеспечивает преимущества трехфазных генераторов и универсальность электронного преобразователя.

ОДНОФАЗНЫЕ ГЕНЕРАТОРЫ

Однофазные сети типичны для бытового использования и для небольших третичных установок и услуг. Почему? Потому что передача электрической энергии в переменном токе более эффективна, когда он трехфазный, кроме того, что основные электрические машины дают лучшие результаты в трехфазных системах. Вот почему большинство администраций и электроэнергетических компаний не разрешают однофазное питание свыше 10 кВА.

По этой причине однофазные машины (включая генераторные установки) обычно не превышают эту мощность, хотя это зависит от страны, поскольку во многих случаях однофазная мощность выше, иногда достигая 50 или 80 кВА.

В этих случаях обычно используются трехфазные генераторы переменного тока, которые переподключаются так, чтобы они могли работать в одной фазе, хотя это означает значительные потери (40% и более) в зависимости от модели и производителя генератора переменного тока.

Также часто используются трехфазные генераторы переменного тока, повторно подключенные к одной фазе, по нескольким причинам (сроки производства, наличие на складе и т. д.). Помимо того, что можно переподключить генератор к трем фазам (когда по какой-либо причине в трехфазной установке произошли изменения), генератор остается таким же действительным. Кроме того, если мощность двигателя выше, он может предложить исходную трехфазную мощность альтернативы.

Дизельные, газовые или бензиновые двигатели

Поскольку они часто используются при малой мощности, однофазные генераторные установки менее надежны и имеют более простую эксплуатацию, чем трехфазные. С этими характеристиками есть машины, которые могут работать в течение нескольких часов и непостоянно, что также характерно для двигателей, которые приводят в движение однофазные генераторы.

В этих случаях, в дополнение к дизельным и газовым системам, можно найти бензиновые двигатели в этом диапазоне мощности.

Как правило, однофазные дизельные генераторы предназначены для:

  1. Незначительного использования в местах, где электрическая сеть недоступна.
  2. Дома и предприятия, которым требуется резервная система для обеспечения энергией в случае сбоя в сети, обычно в течение нескольких часов, поскольку отключение электроэнергии не должно длиться долго из-за наличия надежной электрической сети.
  3. В особых случаях можно найти прочные однофазные генераторы, подготовленные для интенсивного использования.
Возможности инвертора

Для интенсивного использования и особых случаев в последние годы был разработан новый продукт с большими преимуществами: так называемый однофазный инвертор . Это надежные трехфазные генераторные установки, к которым добавлен электронный преобразователь, способный преобразовать трехфазное питание в качественное однофазное.

Этот процесс обычно может быть выполнен эффективно и поддерживается более компактными и высококачественными трехфазными генераторными установками. Кроме того, силовая электроника может включать в себя несколько преимуществ управляемости, что делает ее компактным и экономичным элементом.

ТРЕХФАЗНЫЕ ГЕНЕРАТОРНЫЕ УСТАНОВКИ

Трехфазные генераторные установки, без сомнения, являются лучшим эталоном среди машин этого типа. Их можно найти практически в любом диапазоне мощностей, а их интенсивное использование и доказанная эффективность делают их более компактными, надежными и более эффективными, чем однофазные генераторные установки.

Эти преимущества в основном связаны с электрической машиной (генератором), но также влияют на двигатели во многих важных аспектах.

Трехфазный генератор, как правило, более компактен, чем однофазный генератор, поскольку он может извлекать выгоду из эффектов тока и нулевого магнитного потока, а это означает, что для передачи той же мощности в электрических машинах требуется меньше железа и меди. Это делает их более эффективными как при производстве, так и при транспортировке электроэнергии. С другой стороны, из-за конструкции самих магнитных цепей трехфазные генераторы имеют тенденцию быть более эффективными.

Другой эффект, возможно, менее известный, заключается в том, что в то время как однофазный двигатель имеет одну пару полюсов, трехфазный двигатель имеет три. Это делает крутящий момент, воспринимаемый трехфазным генератором, «круглее», и, следовательно, механическая система передачи, подшипники и другие детали не только меньше изнашиваются, но и более сбалансированы. Нагрев от трения также ниже в трехфазной машине, что увеличивает срок службы и сокращает объем работ по техническому обслуживанию. Эти эффекты наиболее заметны, чем больше электрическая машина.

Трехфазная машина в генераторной установке надежна и надежна, она была тщательно проверена во всех ситуациях и в течение длительного времени с отличными результатами (на инженерном уровне существует больше знаний и опыта по трем -фазная машина, а также технический фон между различными типами трехфазных машин больше). По этой причине они являются практически неотъемлемой частью любого сложного проекта: больницы, военного объекта, компьютерной фермы и т. д.).

ГДЕ ИХ ИСПОЛЬЗОВАТЬ?

Однофазная генераторная установка обычно используется в установках низкого напряжения, где не требуется интенсивная эксплуатация. Это позволяет иметь электроэнергию в местах, где сеть недоступна, так что можно использовать небольшие электроинструменты (или аналогичные применения).

Он также может работать в качестве резервной системы электропитания в течение нескольких часов, если он предназначен для домашнего использования или малого бизнеса, обычно питаемого от надежной электрической сети. Это позволит продолжить работу установки в случае кратковременного сбоя или отключения.

Тем не менее, трехфазные генераторные установки идеально подходят для питания нескольких больших однофазных и трехфазных нагрузок, поскольку они, как правило, более надежны, прочны и эффективны благодаря своей технологии и обширным знаниям, которыми мы обладаем.

Трехфазные генераторы ежедневно используются в самых агрессивных средах и условиях, от работы в качестве резервного источника питания для компьютерных систем до военных или военно-морских приложений. Генераторы этого типа питают критические и аварийные нагрузки на пяти континентах по всему миру.

Однако современная тенденция заключается в замене однофазного генератора на трехфазный плюс инверторный электронный преобразователь, который преобразует трехфазный источник электроэнергии в однофазный. Не исключено, что в среднесрочной перспективе однофазные генераторы исчезнут, их заменит это оборудование, которое дешевле и надежнее, хотя и несколько сложнее, так как добавляет в устройство электронные каскады.

Короче говоря, каждая генераторная установка, будь то однофазная или трехфазная, имеет свою область применения, которая зависит от технологических возможностей каждой системы и преимуществ и недостатков каждой технологии.

В настоящее время однофазные технологии ассоциируются с небольшими внутренними тарифами на электроэнергию, но все меняется, и использование трехфазных систем даже для бытовых нужд растет на международном уровне.

В любом случае однофазная система представляет собой привлекательную, экономичную и простую в использовании систему для домашнего использования или определенных применений.

Мы можем вам помочь

При установке генераторной установки важно знать ее назначение, место, где будет работать оборудование, условия окружающей среды, ограничения по использованию, действующие нормы… Это лишь некоторые из причины, по которым так необходима поддержка профессионалов, которые предложат вам наилучшее энергетическое решение.

Компания Genesal Energy имеет более чем 27-летний опыт работы в этом секторе. Наше глубокое знание потребностей рынка и наши инвестиции в НИОКР позволяют нам проектировать, производить и обслуживать надежные, эффективные и безопасные генераторные установки. В этом наша главная сила, и наша работа как на национальном уровне, так и во всем мире поддерживает нас. Наши техники и инженеры анализируют, изучают и ищут лучшее решение, всегда адаптированное к реальным потребностям каждого случая.

И хотя мы проектируем, производим и устанавливаем генераторные установки, наша работа на этом не заканчивается. Мы также очень активно участвуем в техническом обслуживании генераторной установки, поскольку у нас есть большой запас одобренных запасных частей, готовых помочь нашим генераторам в любое время, чтобы оборудование было готово к запуску в любой ситуации.

Genesal Energy всегда готова предложить наиболее эффективное решение. Индивидуальная генераторная установка, адаптированная к каждому клиенту. Вы можете найти нас по адресу [email protected]

Другие интересующие статьи

Наборы генератора

Сертификаты


Идентификационный номер производителя AEE 7087


ПРИМЕНЕНИЕ

Р+Д+и

ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

СВЯЗЬ

КОНТАКТЫ

Parroquia de Rois, B28
Полигоно Индастриал де Бергондо 15165 Bergondo, A Coruña

+34 900 730 124


СЛЕДУЙТЕ ЗА НАМИ

Участники:

Однофазные и трехфазные генераторы | Блог Norwall PowerSystems

Электроэнергетические предприятия вырабатывают переменный ток или переменный ток и распределяют его по электросети в дома, предприятия и промышленность.

Переменный ток постоянно меняется. Он начинается с нуля вольт, поднимается до определенного уровня, а затем снова падает до нуля вольт. Затем он начинает течь в противоположном направлении, поднимается до пикового уровня и снова падает до нуля вольт. Направление снова меняется, чтобы повторить цикл. Этот цикл повторяется шестьдесят раз в секунду в Северной Америке.

Резервный генератор Термины и концепции, которые необходимо знать

Трехфазный электрический ток

Компания Generac упрощает настройку системы резервного резервного питания для нужд вашего бизнеса.

Генераторы энергетической компании производят ток, который проходит по трем отдельным проводам передачи. Ток в каждом проводе называется фазой. Цикл для каждой фазы равномерно отделен от двух других фаз. Полный цикл каждой фазы требует 360 градусов, первая фаза начинается с нуля градусов, вторая фаза — 120 градусов и третья фаза — 240 градусов. Это называется трехфазным током и является стандартным током, генерируемым всеми электросетями в Северной Америке.

Большие трехфазные двигатели очень эффективны и обычно являются единственным вариантом, когда требуется двигатель мощностью более 10 л.с. Многие крупные коммерческие и промышленные предприятия используют трехфазное питание для всех своих потребностей в электроэнергии. Это отличается от использования в жилых помещениях, где используется только одна фаза из трех фаз тока.

Однофазный электрический ток

По коммунальным линиям в районе обычно проходит одна, две или три фазы электрического тока. Ток от одной фазы проходит через трансформатор, чтобы отрегулировать его уровень для бытового использования, а затем направляется в дом по двум проводам.

Ток движется вперед и назад по двум проводам. Когда ток по проводу А движется к дому, ток по проводу В уходит от дома. Ток по одному проводу всегда движется в направлении, противоположном току по другому проводу. Это однофазный электрический ток, с которым мы все знакомы в наших домах. Каждый из двух проводов несет 120 вольт, всего 240 вольт. Третий провод, называемый нейтралью, обеспечивает обратный путь для нагрузки 120 вольт.

Однофазные генераторы

Резервный генератор для малого бизнеса или дома должен обеспечивать тот же тип тока, что и коммунальная компания, и должен точно соответствовать току по напряжению и количеству подаваемых фаз. Для домов и большинства малых предприятий это означает однофазный ток на 120 и 240 вольт. Генератор будет подключаться к дому с помощью четырех проводов: двух «линейных» проводов, по которым проходит ток, третьего провода, называемого нейтральным, используемого в сочетании с любым «линейным» проводом для обеспечения 120 вольт, и заземляющего провода для безопасности.

Трехфазные генераторы

Крупные коммерческие предприятия, производственные предприятия и некоторые фермы нуждаются в трехфазном токе. Большие двигатели часто используются для коммерческого охлаждения, воздушного охлаждения и обработки, а также для управления тяжелыми машинами. Трехфазные генераторы являются лучшим вариантом для этих коммерческих и производственных приложений, поскольку они обеспечивают тип тока, необходимый для работы больших двигателей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
