Экзаменационный  тест по учебной дисциплине «Электротехника и электроника»

1. Какими электрическими зарядами обладают электрон и нейтрон?

1) электрон — отрицательным, нейтрон – не имеет заряда.

2)  электрон — отрицательным, нейтрон – положительным.

3) электрон и нейтрон – положительным.

2.  Устройство из двух и более проводников, разделенных слоем диэлектрика, называется…

1) поляризатором             2) конденсатором           3) катушкой           4) изолятором

3. Электроемкость — это…

1) энергетическая характеристика поля                 2) способность проводников накапливать электрический заряд

3) физическая величина, характеризующая способность тел к электрическим взаимодействиям

4. Указать материал, который не используется в качестве диэлектрика в конденсаторе

1) слюда                 2) керамика                   3) воздух                               4) асбест

5. Последовательное соединение конденсаторов используют для…..

1) увеличения емкости батареи

2) получения одинакового напряжения на конденсаторах

3) снижения емкости батареи

4) увеличения заряда батареи

6. Что такое электрический ток?

1. это устройство для измерения ЭДС.                         2) упорядоченное движение заряженных частиц в проводнике.

3. беспорядочное движение частиц вещества.

7. Какова роль источника тока в электрической цепи?

1. Порождает заряженные частицы.             2) Создает и поддерживает разность потенциалов в электрической цепи.

3. Разделяет положительные и отрицательные заряды.

8. Какая из перечисленных ниже величин служит количественной характеристикой электрического тока:

1. плотность вещества.                2) масса электрона.              3) сила тока.

9. Какие основные элементы входят в состав электрической цепи?

1) резисторы, конденсаторы, катушки индуктивности;

2) источники, потребители, провода;

---

3) лампы, измерительные приборы, выключатели;

4) предохранители, коммутирующие устройства, амперметры.

10. Внешняя часть цепи охватывает …

1. приемник и соединительные провода
2. только источник питанья
3. приемник
4. все элементы цепи

11.Что такое ветвь в электрической цепи?

1) замкнутый участок электрической цепи;                  2) точка, где сходятся не менее трех ветвей;

3) участок электрической цепи, где ток не изменяет своей величины.

12. Место соединения ветвей электрической цепи – это…

1) контур                 2) ветвь                  3) узел

13. Что такое контур в электрической цепи?

1) участок электрической цепи, где ток не изменяет своей величины;

2) точка, где сходятся не менее трех ветвей;

3) замкнутый участок электрической цепи.

14. Как изменится сопротивление проводника, если площадь его поперечного сечения увеличить в 3 раза?

1)  увеличится  в  3 раза        2) уменьшится  в  3 раза       3) не  изменится

15. Как изменится сила тока в цепи, если увеличить сопротивление проводника в 3 раза?

1)  увеличится  в  3 раза     2) уменьшится  в  3 раза     3)  не  изменится

16. Какие соединения приемников и источников электрической энергии используются на практике?

1) последовательное                                             2) параллельное

3) смешанное, или групповое                             4) все перечисленные соединения

17 . Как правильно подключать амперметр и вольтметр для измерения силы тока и напряжения на резисторе?

1) амперметр подключить последовательно, вольтметр параллельно резистору

2) амперметр подключить параллельно, вольтметр последовательно резистору

3) амперметр и вольтметр подключить последовательно резистору

4) амперметр и вольтметр подключить параллельно резистору

18. При последовательном соединении элементов электрической цепи неизменным является….

1) сила тока                         2) напряжение                     3) сопротивление

19. При параллельном соединении элементов электрической цепи неизменным является….

1) сила тока                        2) напряжение                      3) сопротивление

20. Участок электрической цепи состоит из четырех ламп, соединенных  последовательно. При включении напряжения одна лампа перегорела.  Сколько  ламп останется гореть?

1) три лампы        2) две лампы              3) одна лампа                   4) ни одной.

21. Какой способ соединения источников позволяет увеличить напряжение?

1) Последовательное соединение                              3) Параллельное соединение

2) Смешанное соединение                                         4) Ни какой

22. К диэлектрикам относится материал…

1) алюминий                       2) керамика                 3) вольфрам             4) германий

23. Почему коэффициент полезного действия всегда меньше 100 %?

1) всегда имеются потери тока

2) мешают возникающие электромагнитные волны

3) всегда имеются потери энергии

4) мешают электрические поля

24. Тепловое действие электрического тока используется в:

1) Выпрямителях         2) Лампах накаливания         3) Асинхронных двигателях         4) Двигателях постоянного тока

25. Определить отличие переменного тока от постоянного.

1. переменный ток с течением времени меняется по направлению;
2. переменный ток с течением времени меняется как по своей величине, так и по направлению;
3. переменный ток с течением времени меняется по своей величине;
4. переменный ток с течением времени не меняется ни по своей величине, ни по направлению.

26. Амперметр  в  цепи  переменного  тока  показывает  значение  тока:

1. среднее;            2) действующее;           3) максимальное         4) мгновенное;           5) минимальное.

27. Укажите, какая частота считается промышленной в РФ:

1. 40 Гц                  2) 100 Гц             3) 50 Гц                         4) 60 Гц

28. Какое сопротивление называют активным?

1) это сопротивление резистора оказываемое постоянному току;

2) это сопротивление резистора оказываемое переменному току;

3) это сопротивление в цепях высокой частоты.

29. Какое сопротивление называют индуктивным?

1) сопротивление, оказываемое катушкой индуктивности переменному току;

2) сопротивление, оказываемое конденсатором переменному току;

3) сопротивление оказываемое резистором переменному току.

30. От чего зависит емкостное сопротивление?

1) от частоты тока; индуктивности        2) от емкости конденсатора;          3) от частоты тока, емкости конденсатора

31. В электрической цепи переменного тока, содержащей только активное сопротивление R, электрический ток

1) Отстает по фазе от напряжения на 900

2) Опережает по фазе напряжение на 900

3) Совпадает по фазе с напряжением

4) Независим от напряжения.

32. В электрической цепи переменного тока, содержащей только индуктивное  сопротивление

1. колебания силы тока опережают колебания напряжения на 90о;
2. колебания силы тока отстают от колебаний напряжения на 90о;
3. колебания совершаются в одинаковой фазе;
4. колебания совершаются в противофазе.

33. В цепи синусоидального тока с резистивным элементом энергия источника преобразуется в энергию:

1) магнитного поля                                                           2) электрического поля

3) тепловую                                                                       4) магнитного и электрического полей

34. На что расходуется полная мощность источника?

1) часть расходуется на тепло, остальная, то забирается цепью от генератора и запасается в магнитном поле катушки, то возвращается генератору обратно;

2) полная мощность расходуется на совершение работы механизмами;

3) полная мощность расходуется мало.

35. Что характеризует коэффициент мощности?

1) показывает, какая часть энергии преобразуется в другие виды энергии;

2) показывает, какая часть энергии не преобразуется в другие виды энергии.

36. При каком соединении реактивных элементов в цепи может возникнуть резонанс токов?

1) при последовательном                2) смешанном                 3) параллельном

37. В электрической цепи с последовательно включенными активным сопротивлением, индуктивностью и емкостью наблюдается резонанс. Как он называется?

1. Резонанс токов.                    2) Резонанс напряжений.         3) Резонанс мощностей.

38. К чему стремится ток при резонансе напряжений и токов?

1) При резонансе напряжений ток стремиться к максимальной         величине, при резонансе токов к минимальной.

2) При резонансе напряжений ток стремиться к минимальной        величине, при резонансе токов к максимальной.

3) При резонансе напряжений и токов ток равен нулю.

4) При резонансе напряжений и токов ток стремиться к максимальной величине.

39. Что называется трехфазной симметричной системой?

1) совокупность переменных ЭДС (токов и напряжений) одной частоты и сдвинутых по фазе одна относительно другой, на какие – либо углы;

2) если амплитуды отдельных ЭДС равны и ЭДС сдвинуты по фазе друг относительно друга на углы равные π /2;

3) отдельная цепь входящая в состав данной многофазной системы;

4) система трех переменных ЭДС одной частоты и одинаковой амплитуды, сдвинутых по фазе одна относительно другой на 120о.

40. С чем соединен конец первой обмотки генератора при соединении обмоток «звездой»?

1) с концами других обмоток                                       2) с концом третьей обмотки

3) с началом второй обмотки                                       4) с началом третьей обмотки

41. Какое соединение называют «треугольник»?

1) если фазные обмотки генератора или потребителя соединить так, чтобы концы обмоток были соединены в общую точку, а начала подсоединены к линейным проводам;

2) если конец первой фазы соединить с началом второй фазы, конец второй фазы с началом третьей фазы, конец третьей фазы с началом первой фазы.

42. Какое напряжение называют фазным?

1) напряжение между двумя линейными проводами;             2) напряжение между линейным и нулевым проводами;

43. Лампы накаливания с номинальным напряжением 220 В включают в трехфазную сеть с напряжением 220 В. Определить схему соединения ламп.

1) звездой                         2) Треугольником                       3) в эту сеть включать нельзя

44. В трехфазную сеть с линейным напряжением 380 В включают трехфазный двигатель, каждая из обмоток которого рассчитана на220 В. Как следует соединить обмотки двигателя?

1) Треугольником       2) Двигатель нельзя включать в эту  сеть        3) Звездой    4) Можно треугольником, можно  звездой

45. При каком условии магнитное поле появляется вокруг проводника?

1. Когда в проводнике возникает электрический ток.     2) Когда проводник складывают вдвое.

3. Когда проводник нагревают.

46. Силовой характеристикой магнитного поля служит …

1) Потенциал.

2) Магнитная проницаемость.

3) Магнитная индукция.

4) Магнитный поток

47. К ферромагнетикам не относится материал…

1) сталь                          2) никель                       3) железо                4) медь

48. Три одинаковые катушки включены последовательно в электрическую цепь постоянного тока. Катушка 1 без сердечника, в катушке 2 – сердечник из кобальта, в катушке 3 – сердечник из трансформаторной стали. В какой из катушек индукция магнитного поля будет наибольшей? Магнитная проницаемость воздуха равна 1, кобальта – 175, трансформаторной стали – 8000.

1) 1.    2)  2.   3)  3.    4)  Индукция магнитного поля во всех катушках одинакова.

49. Устройство, состоящее из катушки и железного сердечника внутри ее.

1. Трансформатор             2) батарея                 3) аккумулятор              4) реостат               5) электромагнит

50. Как называется явление возникновения электрического тока в замкнутом контуре при изменении магнитного потока через контур?

1)  Явление намагничивания.          2) Электромагнитная индукция                  3)  Электролиз                   4) Инерция

51. Скорость изменения магнитного потока через контур определяет:

1. Индуктивность контура
2. Магнитную индукцию
3. ЭДС индукции
4. ЭДС самоиндукции
5. Электрическое сопротивление контура

52.  Явление возникновения ЭДС в проводнике, движущимся в магнитном поле, называют…

1) взаимоиндукцией

2) магнитной индукцией

3) электромагнитной индукцией

4) самоиндукцией

53. Опасностью вихревых токов является

1) уменьшение тока в катушке

2) возникновение электрической дуги

3) циклическое перемагничивание сердечника

4) нагрев сердечника

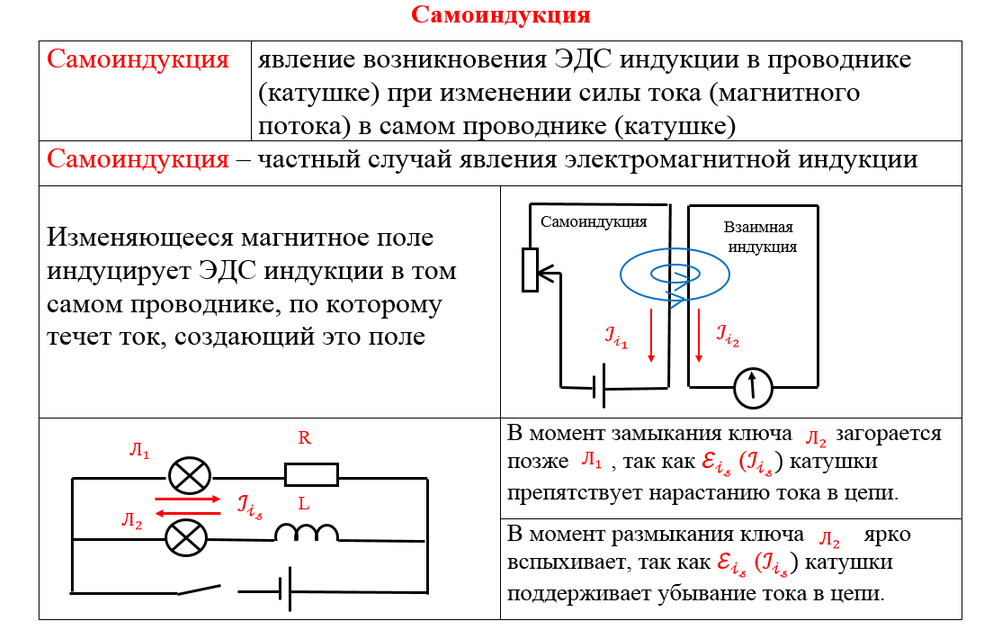

54.  Явление возникновения ЭДС индукции в катушке, по которой протекает переменный ток, называется…

   1) Самоиндукцией.                2) Электродвижущей силой.             3) Электромагнитной индукцией.

55. Опасностью самоиндукции является

1) уменьшение тока в катушке

2) возникновение электрической дуги

3) циклическое перемагничивание сердечника

4) нагрев сердечника

56. Трансформаторы предназначены для преобразования в цепях переменного тока…

1) электрической энергии в световую

2) электрической энергии в механическую

3) электрической энергии с одними параметрами напряжения и тока в электрическую энергию с другими параметрами этих величин

4) электрической энергии в тепловую

57. В основу принципа работы трансформатора положен…

1) закон Ампера          2) принцип Ленца                3) закон Джоуля – Ленца           4) явление взаимоиндукции

58. Повышая с помощью трансформатора напряжение в несколько  раз…..

1) . … в столько же раз повышаем силу тока.              2).. … в столько же раз понижаем силу тока.

59. Какой ток можно подавать на первичную обмотку трансформатора?

1)  Только переменный.            2)  Только постоянный.              3)  переменный и постоянный.

60.  Сердечник трансформатора выполняется из электротехнической стали для…

1) повышения жёсткости конструкции

2) уменьшения ёмкостной связи между обмотками

3) увеличения магнитной связи между обмотками

4) удобства сборки

61. Трансформаторы необходимы для…

1) экономичной передачи и распределения электроэнергии переменного тока

2) стабилизации напряжения на нагрузке

3) стабилизации тока на нагрузке

4) повышения коэффициента мощности

62. Для чего сердечник трансформатора собирают из тонких листов стали, изолированных друг от друга?

1) для уменьшения коэффициента трансформации

2) для увеличения коэффициента трансформации

3) для снижения нагрева сердечника

4) для снижения веса трансформатора

63. Какие трансформаторы используются для питания электроэнергией бытовых потребителей?

1) Измерительные            2) Сварочные.               3) Силовые.

64. Какие трансформаторы позволяют плавно изменять напряжения на выходных зажимах?

1) Силовые           2) Измерительные    3) Автотрансформаторы    4) Сварочные

65. В электроизмерительном приборе корректор служит для…

1) быстрой остановки стрелки при измерении

2) устранения зашкаливания стрелки

3) снижения веса прибора

4) установки стрелки на ноль в отключенном состоянии

66. Какие из перечисленных показателей относятся к основным показателям электроизмерительных приборов?

1)        номинальная величина;    2) цена деления;       3) класс точности;          4) все перечисленные показатели.

67.  Какие из перечисленных погрешностей относятся к основным видам погрешностей?

1. абсолютная;        2) приведенная;     3)         относительная;     4)         все перечисленные.

68. Какая погрешность определяет класс точности электроизмерительного прибора?

1) относительная      2) абсолютная          3) приведенная

69. Какие измерения используются при определении мощности по показаниям ваттметра?

1. прямые                      2) косвенные

70. Для измерения расхода электроэнергии в сети используют:

   1) амперметр;         2) электросчетчик;         3) ваттметр;       4) вольтметр

71. Свойство обратимости электрических машин — это

1. способность работать как генератор и как трансформатор без изменения конструкции
2. способность работать как трансформатор и как осциллограф без изменения конструкции
3. способность работать как генератор и как двигатель без изменения конструкции

72. Основные узлы генератора постоянного тока.

1)        коллектор, щетки, якорь, статор

2)        конденсатор, катушка индуктивности, электромагниты

3)        щетки, якорь, статор

4)        тепловое реле, коллектор, якорь, станина

73. Для выпрямления  переменной  ЭДС  в  машине  постоянного  тока  служит:

1. обмотка возбуждения и полюса           2) статор             3) коллектор           4) якорь          5) щетки

74. Каким напряжением питаются обмотки статора машины постоянного тока?

1)        постоянным             2) переменным однофазным          3) переменным трехфазным

75. Где нашли основное применение двигатели постоянного тока с последовательным возбуждением?

1)        в металлорежущих станках;

2)        в транспортных средствах;

3)        в авиапромышленности;

4)        в подъемных механизмах.

76. Асинхронной машине принадлежат узлы…

1) статор с трехфазной обмоткой, неявнополюсный ротор с двумя контактными кольцами

2) статор с трехфазной обмоткой, якорь с коллектором

3) статор с трехфазной обмоткой, явнополюсный ротор с двумя контактными кольцами

4) статор с трехфазной обмоткой, ротор с короткозамкнутой обмоткой или ротор с трехфазной обмоткой и тремя контактными кольцами

77. Что является вращающейся частью в асинхронном двигателе?

1) Статор                    2) Ротор                    3) Якорь                 4) Станина

78. Что положено в основу работы синхронного двигателя?

1) взаимодействие вращающегося магнитного поля, создаваемого обмотками статора, с вращающимся магнитным полем, создаваемым обмоткой ротора;

2) синхронная работа;

3) преобразование электрической энергии в тепловую;

4) взаимодействие вращающегося магнитного поля, создаваемого обмотками статора, с постоянным магнитным полем, создаваемым обмоткой ротора.

79. К какому источнику электрической энергии подключаются обмотки статора и ротора синхронного двигателя?

1) обмотка статора и ротора подключаются к источнику трёхфазного тока

2) обмотка статора подключается к источнику трёхфазного тока, а обмотка ротора к источнику постоянного тока

3) обмотка статора подключается к источнику постоянного тока, а обмотка ротора к источнику трёхфазного тока

4) обмотка статора и ротора подключаются к источнику постоянного тока.

80. Синхронные двигатели относятся к двигателям:

1) с регулируемой частотой вращения

2) с нерегулируемой частотой вращения

---

3) со ступенчатым регулированием частоты вращения

4) с плавным регулированием частоты вращения

81.Что называется электроприводом?

1) электромеханическая система, преобразующая электроэнергию в механическую энергию одного или нескольких рабочих механизмов;

2) электромеханическая система, преобразующая электроэнергию в энергию магнитного поля одного или нескольких рабочих механизмов;

3) электромеханическая система, преобразующая механическую энергию одного или нескольких рабочих механизмов в электрическую энергию.

82. Неавтоматический выключатель с ручным приводом

1) магнитный пускатель     2) автоматический выключатель      3) рубильник        4) плавкий предохранитель

83. Выберите правильный ответ, характеризующий автоматический выключатель:

1) Это электрический аппарат с контактами.

2) Это электромагнит с контактами.

3) Это электрический аппарат для пуска электродвигателей.

4) Это электрический аппарат для многократных включений в цепи номинального тока.

5) Это защитный аппарат, автоматически отключающий электрическую цепь при возникновении аварийных режимов (короткое замыкание, понижение напряжения, перегрузка).

84. Коммутационный аппарат, предназначенный для дистанционного пуска, останова и защиты электродвигателя

1) магнитный пускатель           2) автоматический выключатель       3) рубильник         4) плавкий предохранитель

85. Аппараты для контроля заданных электрических и неэлектрических параметров

1.  реле                       2) предохранитель                    3) выключатель нагрузки

86. Промышленное предприятие, вырабатывающее электроэнергию и обеспечивающее её передачу потребителям по электрической сети

1)  электроустановка                    2)  электростанция                      3)  подстанция                  4)  электрическая сеть

87. Тепловые паротурбинные станции, использующие в качестве топлива ядерное горючее

1)   атомные                2)   тепловые                    3)   гидравлические         4)   ветровые

88. Электроустановка, предназначенная для преобразования и распределения электроэнергии

1) электроустановка      2) электростанция        3) трансформаторная подстанция                4) электрическая сеть

89. Для чего повышают напряжение, полученное от генератора, перед передачей в ЛЭП?

1) чтобы уменьшить передаваемую мощность;

2) чтобы уменьшить передаваемый ток;

3) чтобы уменьшить реактивную составляющую тока;

4) чтобы повысить коэффициент мощности.

90. Какими носителями электрического заряда создается ток в полупроводниках?

1. Электронами и дырками.    2) Только дырками.     3) Только электронами.

91. Полупроводники с преобладанием дырочной проводимостью называются:

1) полупроводниками р-типа                                       3) полупроводниками n-типа

   2)  полупроводниками р-n типа                                   4) полупроводниками n-р тип

92. Полупроводниковые приборы выполняются с использованием в качестве основного материала:

1. Кремния       2) Железа         3) Меди            4) Алюминия

93. При повышении температуры в полупроводниковых приборах проводимость:

1. растет          2) уменьшается        3) остается постоянной

94. p-n переход образуется при контакте:

1. полупроводник- полупроводник
2. металл-металл
3. металл-полупроводник
4. металл-диэлектрик
5. полупроводник-диэлектрик

95. Сколько p-n  переходов содержит полупроводниковый диод?

1) Один             2) Два                     3) Три                     4) Четыре

96.Основное свойство полупроводникового диода …

1. преобразовать постоянный ток в переменный
2. пропускать ток в обратном направлении
3. преобразовать постоянный ток в пульсирующий
4. не пропускать постоянный ток
5. пропускать ток в прямом направлении

97.  Для усиления сигнала применяют…

1) диод      2) транзистор          3) тиристор

98. Какую структуру имеет транзистор?

1. n-p-n;               2) n-p-n-p;            3) n-p;            4) p-n-p-n;                5) p-p-n.

99. Для преобразования переменного тока в постоянный используются:

1. Двигатели      2) Генераторы    3) Выпрямители     4) Нагревательные приборы  5) Осветительные приборы

100. По усиливаемому сигналу усилители делятся на:

1) мощности, напряжения и тока

2) мощности и сопротивления

3) сопротивления и индуктивности

4) индуктивности и напряжения

404 Cтраница не найдена

Мы используем файлы cookies для улучшения работы сайта МГТУ и большего удобства его использования. Более подробную информацию об использовании файлов cookies можно найти здесь. Продолжая пользоваться сайтом, вы подтверждаете, что были проинформированы об использовании файлов cookies сайтом ФГБОУ ВО «МГТУ» и согласны с нашими правилами обработки персональных данных.

Размер:

AAA

Изображения Вкл. Выкл.

Обычная версия сайта

К сожалению запрашиваемая страница не найдена.

Но вы можете воспользоваться поиском или картой сайта ниже

Университет Майкопский государственный технологический университет – один из ведущих вузов юга России. История университета Анонсы Объявления Медиа Представителям СМИ Газета «Технолог» О нас пишут Ректорат Структура Филиал Политехнический колледж Медицинский институт Лечебный факультет Педиатрический факультет Фармацевтический факультет Стоматологический факультет Факультет послевузовского профессионального образования Факультеты Кафедры Ученый совет Дополнительное профессиональное образование Бережливый вуз – МГТУ Новости Объявления Лист проблем Лист предложений (Кайдзен) Реализуемые проекты Архив проектов Фабрика процессов Рабочая группа «Бережливый вуз-МГТУ» Вакансии Профсоюз Противодействие терроризму и экстремизму Противодействие коррупции WorldSkills в МГТУ Научная библиотека МГТУ Реквизиты и контакты Управление имущественным комплексом Опрос в целях выявления мнения граждан о качестве условий оказания образовательных услуг Работа МГТУ в условиях предотвращения COVID-19 Документы, регламентирующие образовательную деятельность Система менеджмента качества университета Региональный центр финансовой грамотности Аккредитационно-симуляционный центр Абитуриентам Подача документов онлайн Абитуриенту 2023 Экран приёма 2022 Иностранным абитуриентам Международная деятельность Общие сведения Кафедры Новости Центр международного образования Академическая мобильность и международное сотрудничество Академическая мобильность и фонды Индивидуальная мобильность студентов и аспирантов Как стать участником программ академической мобильности Дни открытых дверей в МГТУ День открытых дверей online Университетские субботы Дни открытых дверей на факультетах Подготовительные курсы Подготовительное отделение Курсы для выпускников СПО Курсы подготовки к сдаче ОГЭ и ЕГЭ Онлайн-курсы для подготовки к экзаменам Подготовка школьников к участию в олимпиадах Малая технологическая академия Профильный класс Социально-экономический профиль Медико-фармацевтический профиль Инженерно-технологический профиль Эколого-биологический профиль Агротехнологический профиль Индивидуальный проект Кружковое движение юных технологов Олимпиады, конкурсы, фестивали Веб-консультации для абитуриентов и их родителей Веб-консультации для абитуриентов Родительский университет Олимпиады для школьников Отборочный этап Заключительный этап Итоги олимпиад Профориентационная работа Стоимость обучения Студентам Студенческая жизнь Стипендии Организация НИРС в МГТУ Студенческое научное общество Студенческие научные мероприятия Конкурсы Академическая мобильность и международное сотрудничество Образовательные программы Расписание занятий Расписание звонков Онлайн-сервисы Социальная поддержка студентов Общежития Трудоустройство обучающихся и выпускников Вакансии Обеспеченность ПО Инклюзивное образование Условия обучения лиц с ограниченными возможностями Доступная среда Ассоциация выпускников МГТУ Перевод из другого вуза Вакантные места для перевода Студенческое пространство Студенческое пространство Запись на мероприятия Отдел по социально-бытовой и воспитательной работе

Наука и инновации Научная инфраструктура Проректор по научной работе и инновационному развитию Научно-технический совет Управление научной деятельностью Управление аспирантуры и докторантуры Точка кипения МГТУ О Точке кипения МГТУ Руководитель и сотрудники Документы Контакты Центр коллективного пользования Центр народной дипломатии и межкультурных коммуникаций Студенческое научное общество Новости Научные издания Научный журнал «Новые технологии» Научный журнал «Вестник МГТУ» Научный журнал «Актуальные вопросы науки и образования» Публикационная активность Конкурсы, гранты Научные направления и результаты научно-исследовательской деятельности Основные научные направления университета Отчет о научно-исследовательской деятельности в университете Результативность научных исследований и разработок МГТУ Финансируемые научно-исследовательские работы Объекты интеллектуальной собственности МГТУ Результативность научной деятельности организаций, подведомственных Минобрнауки России (Анкеты по референтным группам) Студенческое научное общество Инновационная инфраструктура Федеральная инновационная площадка Проблемные научно-исследовательские лаборатории Научно-исследовательская лаборатория «Совершенствование системы управления региональной экономикой» Научно-исследовательская лаборатория проблем развития региональной экономики Научно-исследовательская лаборатория организации и технологии защиты информации Научно-исследовательская лаборатория функциональной диагностики (НИЛФД) лечебного факультета медицинского института ФГБОУ ВПО «МГТУ» Научно-исследовательская лаборатория «Инновационных проектов и нанотехнологий» Научно-техническая и опытно-экспериментальная база Центр коллективного пользования Научная библиотека Экспортный контроль Локальный этический комитет Конференции Международная научно-практическая конференция «Актуальные вопросы науки и образования» VI Международная научно-практическая онлайн-конференция Наука и университеты Международная деятельность Иностранным студентам Международные партнеры Академические обмены, иностранные преподаватели Академическая мобильность и фонды Индивидуальная мобильность студентов и аспирантов Факультет международного образования Новости факультета Информация о факультете Международная деятельность Кафедры Кафедра русского языка как иностранного Кафедра иностранных языков Центр Международного образования Центр обучения русскому языку иностранных граждан Приказы и распоряжения Курсы русского языка Расписание Академическая мобильность Контактная информация Контактная информация факультета международного образования Сведения об образовательной организации Основные сведения Структура и органы управления образовательной организацией Документы Образование Образовательные стандарты и требования Руководство. Педагогический (научно-педагогический) состав Материально-техническое обеспечение и оснащённость образовательного процесса Стипендии и меры поддержки обучающихся Платные образовательные услуги Финансово-хозяйственная деятельность Вакантные места для приёма (перевода) Международное сотрудничество Доступная среда Организация питания в образовательной организации

собственная индуктивность | Примечания по электронике

— основная информация о самоиндукции, как она возникает, основная формула самоиндукции и связанные с ней расчеты.

---

Учебное пособие по индуктивности и трансформатору Включает:
Индуктивность Символы закон Ленца Собственная индуктивность Расчет индуктивного сопротивления Теория индуктивного сопротивления Индуктивность провода и катушки Взаимная индуктивность Трансформеры

---

Собственная индуктивность — это эффект, который наблюдается, когда одна катушка испытывает эффект индуктивности.

Под действием собственной индуктивности и изменения тока индуцируют ЭДС или электродвижущую силу в том же проводе или катушке, создавая то, что часто называют противо-ЭДС.

Поскольку эффект наблюдается в том же проводе или катушке, которая генерирует магнитное поле, этот эффект известен как собственная индуктивность.

Определения самоиндукции

Существуют различные определения, связанные с собственной индуктивностью, которые полезно упомянуть.

• Самоиндукция: Самоиндукция определяется как явление, при котором изменение электрического тока в цепи вызывает индуцированную электродвижущую силу в той же цепи.
• Единица измерения собственной индуктивности:   Говорят, что собственная индуктивность катушки равна одному генри, если изменение тока на один ампер в секунду в цепи создает электродвижущую силу в один вольт в цепи.

Основы самоиндукции

При прохождении тока по проводу и особенно при его прохождении через катушку или индуктор индуцируется магнитное поле. Он выходит наружу от провода или индуктора и может соединяться с другими цепями. Однако он также соединяется со схемой, из которой он установлен.

Магнитное поле можно представить в виде концентрических петель магнитного потока, окружающих провод, и более крупных, которые соединяются с другими из других петель катушки, обеспечивая самосвязь внутри катушки.

Когда ток в катушке изменяется, это вызывает индуцирование напряжения в различных контурах катушки — результат самоиндукции.

Самоиндукция

С точки зрения количественного определения эффекта индуктивности, приведенная ниже основная формула позволяет количественно оценить эффект.

ВЛ=-Ndϕdt

Где:
    VL = индуцированное напряжение в вольтах
    N = число витков в катушке
    dφ/dt = скорость изменения магнитного потока в Веберах/секунду

Наведенное напряжение в катушке индуктивности также может быть выражено через индуктивность (в генри) и скорость изменения тока.

ВЛ=-Ldidt

Самоиндукция — это способ работы одиночных катушек и дросселей. Дроссель используется в радиочастотных цепях, потому что он препятствует любому изменению, то есть радиочастотному сигналу, но позволяет протекать любому устойчивому, то есть постоянному току.

Дополнительные основные понятия и руководства по электронике:
Напряжение Текущий Власть Сопротивление Емкость Индуктивность Трансформеры Децибел, дБ Законы Кирхгофа Q, добротность РЧ-шум Сигналы
    Возврат в меню основных понятий электроники. . .

Электромагнетизм

— Самоиндукция: почему лампочка мигает при выключении цепи, а не при включении?

Неоновой лампе требуется напряжение 60 В для зажигания (включения), и очевидно, что 2 В ЭДС аккумулятора недостаточно.

ЭДС индукции в цепи зависит от индуктивности и скорости изменения тока.

Важным параметром скорости изменения тока является постоянная времени цепи $\frac LR$, где $R$ — сопротивление цепи.

Когда переключатель замкнут, сопротивление цепи относительно низкое, поэтому постоянная времени цепи велика, что, в свою очередь, означает, что скорость изменения тока мала, что приводит к ЭДС индукции менее 60 В; недостаточно, чтобы зажечь неоновую лампочку.

При выключении сопротивление цепи очень велико. Подумайте о сопротивлении воздушного зазора.
Таким образом, постоянная времени цепи очень мала, скорость изменения тока очень высока, что, в свою очередь, означает, что ЭДС индукции достаточно высока (более 60 В), чтобы поразить неоновую лампу. 92$.

Когда переключатель разомкнут, катушка индуктивности является единственным источником энергии в цепи, поэтому ток должен уменьшиться.
Если бы он увеличился, это означало бы, что энергия должна быть подведена к цепи, но нет источника энергии.

Значит ток нужно уменьшить.
Закон Лены гласит, что уменьшению силы тока будет противодействовать ЭДС индукции.
Однако ЭДС индукции не может остановить уменьшение тока, а может только замедлить его.
В этом случае ЭДС индукции достаточно велика, чтобы сделать неоновую лампу проводником.
Теперь у вас есть последовательная цепь, состоящая из катушки индуктивности и резистора (проводящая неоновая лампа).
Ток в этой цепи уменьшается по сравнению с его первоначальным значением, поскольку ему противостоит меньшая ЭДС индукции, поскольку сопротивление в цепи намного меньше.

Возврат к моменту времени сразу после размыкания переключателя.
Вы можете думать о неоновой лампе как о конденсаторе.
Движущиеся носители заряда (ток) не могут остановиться мгновенно, они начинают заряжать конденсатор (неоновую лампочку).
Таким образом, заряд, хранящийся в конденсаторе (неоновой лампе), увеличивается и, таким образом, увеличивается разность потенциалов на конденсаторе (неоновой лампе).
В конце концов, разность потенциалов (электрическое поле) на диэлектрике конденсатора, газообразном неоне, становится настолько большой (потенциал пробоя), что неон становится проводником и загорается.
Обратите внимание, что в течение всего этого времени ток в цепи уменьшается, так как увеличивающаяся разность потенциалов на конденсаторе (неоновой лампе) препятствует дальнейшим зарядам, поступающим на пластины конденсатора (неоновой лампы).

Таким образом, при размыкании переключателя есть две стадии, каждая из которых характеризуется уменьшением тока.
Первый — это нарастание напряжения на неоновой лампе, а второй — когда неоновая лампа становится проводником.

Если бы напряжение на неоновой лампе не стало достаточно большим, чтобы сделать ее проводящей, тогда у вас были бы последовательные индуктор, конденсатор и резистор (сопротивление проводов), испытывающие затухающие колебания с энергией, первоначально запасенной в индукторе, рассеиваемой в виде тепла в соединительных проводах.
