Оптоволокно бокового свечения: нити, кабель бокового и торцевого свечения, нити с насечками (STARFLEX)

Содержание

нити, кабель бокового и торцевого свечения, нити с насечками (STARFLEX)

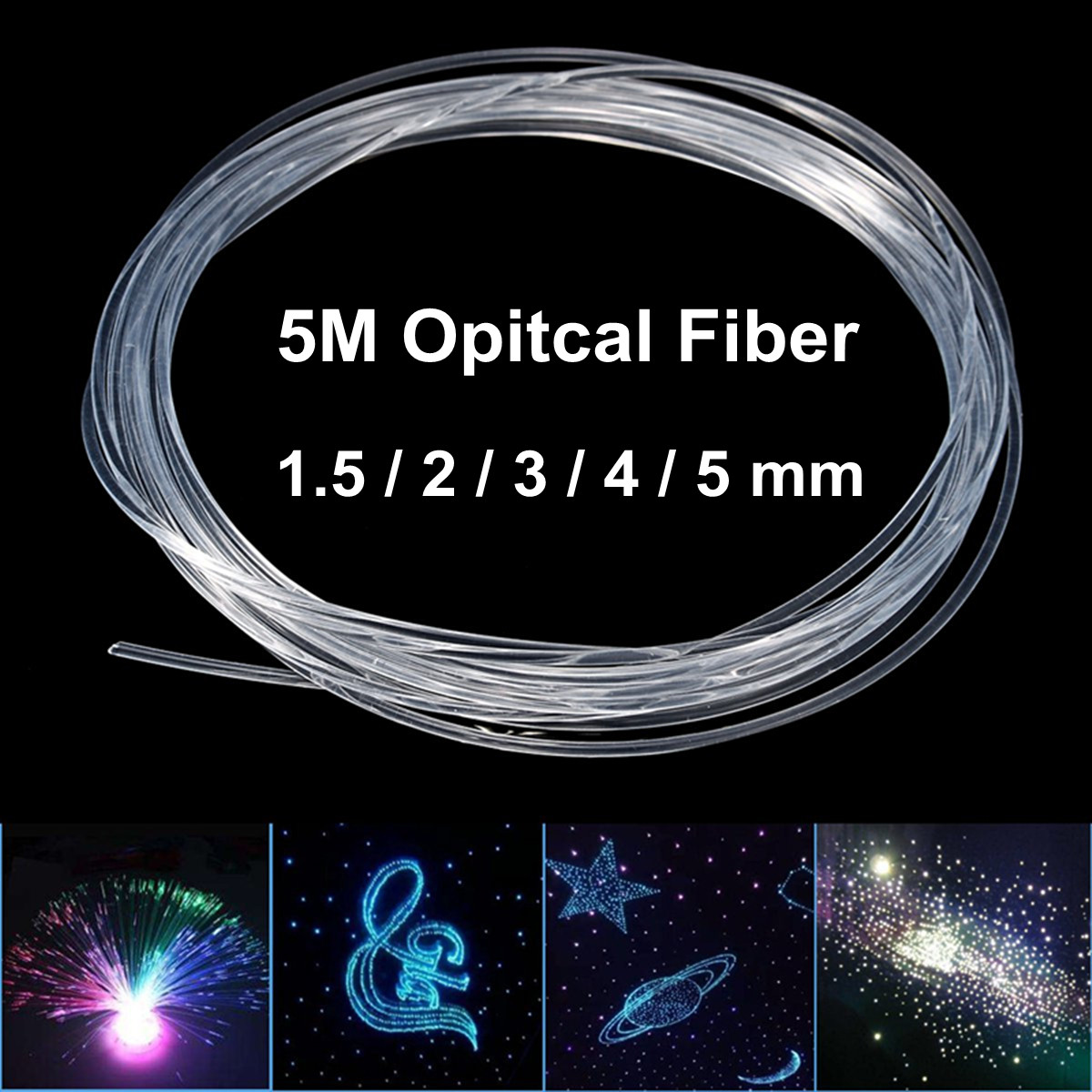

Существуют два вида оптиковолоконного кабеля: световод Side-Glow (боковое свечение, side glow) и световод End-Glow (торцевое свечение, end glow).

Запатентованный кабель SideGlow — это кабель, испускающий свет по своей длине со всех  сторон, состоящий из нескольких отдельных нитей покрытый прозрачной ПВХ-оболочкой, или из одного монокабеля в оболочке — так называемый Solid (монокабель). SideGlow доступен в широком спектре диаметров и моделей от 0.75 мм до 20 мм

Кабель световод EndGlow — это кабель, испускающий свет на торце (конце) кабеля, использующий  ПММА-нити, как и кабель бокового свечения, за исключением лишь той разницы, что он покрыт непрозрачной чёрной или белой ПВХ-оплёткой. Оптоволокно торцевого свечения — это «сырьевое» волокно, продаваемое в отдельных нитях на катушке. Свет  из конца, хотя можно наблюдать свечение и сбоку. Мы предлагаем множество приборов или светильников, предназначенных для подсветки  кабеля, которые обеспечивают  как декоративность, так и функциональность осветительной системы.

Одним из популярных видов продукции являются световоды- нити StarFlex — это световолоконные нити диаметром 0,5, 0,75, 1,0, 1,5, 2,0 мм, специально обработанные в заводских условиях: на них нанесены насечки лазером; они используются при изготовлении световых штор, люстр и т. д. Имеются нити, собранные вместе (по 3 шт. ø 0,50 или 0,75 мм) в прозрачной оболочке (Starflex 3/50, Starflex 3/75).

Световоды.Особенности технологии


Советы по эксплуатации оптоволокна

Почему необходимо использовать именно оптико-волоконный кабель?
Световод или оптоволоконный кабель представляет собой превосходную альтернативу неоновым и другим выпускаемым по традиции осветительным приборам, притом что в самом кабеле электрический ток отсутствует. За счёт использования цветового фильтра или цветового колеса в источнике света кабель, концы волокон или приборы могут менять цвет. Кабель испускает ничтожно малое количество теплоты или не источает его вообще, что идеально для использования в тех условиях, где нагрев из-за электричества представляет собой опасность: винные погреба, витрины, подводное пространство или помещения с высокой влажностью.

Оптоволоконный кабель потребляет очень мало энергии: наш наиболее часто используемый светильник работает на 150-ваттной лампе.





Оптоволокно бокового свечения. В ассортименте волоконно-оптический кабель

Популярное на сайте:

Декоративное освещение | Звездное небо потолок | Подсветка ступеней | Светильники для сауны | Освещение для бассейнов | Освещение лестницы | Cветильники для бани | купить Звездное небо

Компания ЧП “Южный Город” - официальный представитель ведущих мировых производителей светодиодной и световолоконной продукции последнего поколения. Благодаря этому, у нас можно купить лучшее оптоволокно.

Светодиодные типы освещения активно заменяют традиционные источники света во всех областях, где используется искусственное освещение. Такая популярность объясняется самым высоким уровнем экономичности, огромным ресурсом, надежностью, компактными размерами, высокой мощностью и качеством светового потока.

Также светодиоды за счет различных цветов, оттенков и сценариев работы (RGB-светодиоды) значительно расширили возможности дизайнеров и дизайна интерьера помещений.

Светодиодное освещение применяется в различных сферах жизни.

Интерьерное освещение. Большое количество ламп, светильников, светодиодных лент и LED-неона, готовых осветительных наборов, позволяют создавать любые системы освещения, эффектно дополняя интерьер, обеспечивая отличную освещенность необходимых зон и также снижая ваши счета за электроэнергию.

Применение оптического кабеля

В волоконно-оптическом кабеле передача данных идёт по оптическому волокну. Технические характеристики его позволяют проводить сигналы на колоссальные расстояния с минимальным уровнем помех без затухания сигнала.

Применение волоконно-оптического кабеля является основой функционирования любой современной телекоммуникационной сети. Кабель используется и для межконтинентальных линий, и для локальных компьютерных сетей.

Широкое применение волоконно-оптического кабеля стало возможным благодаря ряду преимуществ, которые позволяют ему полностью заменить медный кабель. Это, помимо высокой защищённости сигнала, также низкая степень затухания, высокая скорость, недосягаемая для других разновидностей кабеля, и пропускная способность.

Установка такого кабеля требует особого внимания, цена ошибки слишком высока. Для соединения кабеля применяются оптические муфты, обеспечивающие качественное соединение без понижения чёткости сигнала.

Компания "Южный город" предлагает в ассортименте волоконно-оптический кабель и оптическое волокно. На оптическое волокно и волоконно оптический кабель цена указана в каждом определённом описании товара. У нас можно купить оптический кабель fiber optic по лучшим ценам.

Современное оптоволокно бокового сечения: 3 критерия выбора источников света


Выбор источников света для оптоволокна

Оптическое волокно само по себе не светится. Для свечения волокна, нужен определенный источник света. Чаще всего, в качестве основных источников света для оптоволокна выступают светодиоды, как обычные, так и лазерные разной мощности.

Он должен сопрягаться с диаметром кабеля и иметь:

  • Достаточно высокую мощность;
  • Небольшой вес;
  • И, конечно же, надежность.

Светодиоды способны работать длительное время, потребляют минимальное количество электроэнергии. Для качественной работы оптоволокна, требуются светогенераторы, они представляют собой устройство, состоящее из источника света, системы охлаждения, температурного фильтра и прочих дополнительных элементов. Светогенераторы выпускаются разной мощности и возможностью управления световыми эффектами.

Некоторые светогенераторы имеют возможность подключения к компьютеру и программирования разных световых эффектов.

В подобных генераторах используются разный источник света светодиоды (LED технология), такие генераторы могут работать длительное время, отличаются компактными размерами, и малошумностью. Но, по яркости такие генераторы несколько уступают другим, работающим на металл галогеновых лампах. Металл галогенные лампы хоть и служат меньшее количество времени, но отличаются высокой мощностью и хорошей цветопередачей. Иногда используют лазерный источник света для оптоволокна, но его использование заключается только лишь в проверке качественного соединения оптоволоконной линии. И такой источник света используется в основном профессионалами и на предприятиях, выпускающих оптоволокно.

Преимущества люстр из оптоволокна

Оптоволоконные люстры достаточно широко используются в качестве декоративного и необычного освещения помещения. Такая люстра состоит из оптоволокна чаще всего торцевого свечения. Но при этом, на оптоволокне на производстве делаются насечки с помощью лазера, что позволяет ему приобретать красивый искрящийся вид. Может люстра быть сделана так, что только лишь светится торец кабеля. Благодаря этому, можно не только делать комбинированные люстры, но и даже целое панно изображающее, например, звездное небо.

Помимо этого, длинный пучок волокна может быть разветвлен и осуществлять декоративное освещение помещения.

Длина оптоволокна в люстре может достигать нескольких метров, благодаря чему из него можно делать всевозможные композиции и дополнительно украшать их:

  • Кристаллами;
  • Хрусталем;
  • Металлом.

Фантазии при создании таких люстр просто безграничны. Если использовать специальный RGB контроллер, то можно менять не только интенсивность свечения, но и цветовой режим, как всей люстры, так и отдельных пучков оптоволокна.

Оптоволокно, благодаря своей гибкости и разной толщины, можно располагать в самых труднодоступных местах и плести из него настоящее кружево. Можно даже делать световую красивую завесу или потрясающую потолочную люстру с ниспадающими светящимися и мерцающими нитями.

Такую люстру вполне можно изготовить своими руками, соединить светогенератор с пучком оптоволокна не представляет особой трудности. Дальше сами пучки волокна можно разместить так, как подсказывает фантазия и желание человека. Ну а если хочется что-либо экзотического и люстру сложной конструкции, то в этом случае лучше всего обраться к специалистам.

Советы: как сделать оптоволоконный светильник своими руками

Использование оптоволокна становится все популярнее, так как его можно использовать практически повсеместно. Оптоволокно можно смело использовать для декоративной подсветки в квартире, в доме, бассейне, и даже для подсветки бани или сауны.

Оптоволокно (в стеклянной оболочке) выдерживает повышенную температуру.

Оно полностью безопасно, так как только лишь является передатчиком света, а сам электрический источник может находиться достаточно далеко от конечных светильников. Причем светильники подобного типа можно сделать самостоятельно. Начать следует с выбора проектора, это то, что дает свет. Он может быть разной мощности, и в нем могут использоваться разные лампы или же может быть сделан на основе светодиодов.

Чем больше длина оптоволокна, тем мощнее должен быть проектор, желательно при этом, чтобы он охлаждался малошумным вентилятором. Подбираются качественные волокна, они могут быть, как бокового, так и торцевого свечения. Можно выбрать только лишь один вид или же использовать комбинацию волокон обоих типов.

В зависимости от того, какой тип подсветки хочется получить, используют конечные изделия:

  • Рассеиватели;
  • Отражатели;
  • Или же, собирающие линзы.

Когда все приобретено, выполняется монтаж, сначала закрепляется проектор, так чтобы была беспрепятственная возможность его включения в сеть. В его световод вставляется один из концов кабеля, и соединение прочно фиксируется специальной муфтой. Далее волокно протягивается до нужно места, главное при этом не пережать волокно, избегать сильного натяжения и больших изгибов всего кабеля. На конечном этапе волокно либо пропускается перерез множество тонких просверленных отверстий, например, в фанере, или же оплетается заранее приготовленная какая-либо форма, опять же, без резких перегибов всего.

Правила подбора проектора для оптоволокна

Основой всех систем оптоволоконной подсветки является проектор, он же светогенератор. Он представляет собой небольшого размера металлическую коробочку внутри которой находится галогеновая лампа, система охлаждения и несколько отверстий со светофильтрами разных цветов. Достаточно соединить оптические кабели с проектором в специальных отверстиях и закрепить специальными муфтами. Благодаря светофильтрам, получаются разные цвета световолокна, что позволяет получать разные цветовые эффекты.

При выборе проектора, следует обращать внимание на:

  • Тип установленных ламп;
  • Общую потребляемую мощность;
  • Яркость излучения ламп;
  • Наличие фильтров;
  • Системы линз;
  • Системы управления.

Благодаря последним, можно получить самые разные цветовые эффекты. Во многих инструкциях к проекторам и готовым системам оптоволоконных систем освещения есть инструкция, а также схема подключения оптоволоконных систем подключения кабелей.

Это значительно облегчает весь монтаж особенно для новичков, которые впервые выполняют подобные работы.

Проектор важно установить так, чтобы можно было к нему получить свободный доступ для обслуживания, например, для замены ламп, а также его чистки и прочего профилактического ухода.

Установка проектора не допускается вплотную к поверхности. Необходимо оставлять зазор для охлаждения всего проектора. Важен также температурный режим, не рекомендуется эксплуатация проектора при температуре окружающего воздуха выше 30 ᵒС.

Что такое оптоволокно бокового свечения (видео)

Оптоволоконное освещение и подсветка, как в квартире, так и в частном доме, позволяет придать помещению необычный вид, эксклюзивность. Причем такое освещение и подсветку делают не только профессионалы, но и многие люди, владеющие минимальными техническими навыками. Сделать разного рода подсветку солнечного света не составляет особого труда.

Оптоволоконные светильники

С момента появления оптического волокна (Fiber Optic) на рынке светотехники, оно стало пользоваться огромной популярностью в качестве освещения для бассейна. Основным плюсом их выбора являются термостойкость, водоустойчивость, компактность, надежность, мягкий светящийся поток, безопасность и легкость монтажа.

Виды свечения оптоволокна

Главными элементами системы являются источник света, световолоконный провод разного сечения и рассеиватели-светильники.

Существует 2 вида свечения кабеля:

  • Торец – весь свет от источника с наименьшими потерями протекает по волокну и выходит на срезе;
  • Все тело кабеля – специально подвергнутое обработке волокно источает свет по всей своей длине сходно неоновой трубке.

Конструктивное исполнение и принцип работы оптоволоконного светильника

В качестве источника света используется высокоэкономичная, с огромным сроком службы и устойчивая к перебоям светодиодная лампа. Рабочие светочасы составляют 50-100 тыс. часов – это порядка 10-15 лет.

Внимание: в процессе установки подобных осветительных устройств необходимо принять во внимание тот факт, что блок питания обязан размещаться в безопасной зоне, иначе возможно получить удар током

Лампа сфокусирована таким способом, что 97% светового потока нацелено на входную головку оптоволоконного кабеля в диаметре порядка 2см. По световолокну свет потом доходит с наименьшими потерями благодаря внутреннему отражению до среза кабеля. На 6 метров кабеля потери составляют порядка 5%. Благодаря применению световолоконных кабелей разного сечения (от 0,75мм до 20мм) световой поток направляется к необходимому рассеивателю. Поэтому, чем больше сечение оптоволокна, тем больше может излучить света рассеиватель в месте торцевого свечения.

К описанному источнику света также можно присоединить и кабель бокового свечения, которые бывают диаметрами 0,5см, 0,75см, 1,0см, 1,3см, 1,6см. Разница между кабелями бокового и торцевого свечения заключается в том, что благодаря особенной обработке световолоконных нитей добивается однородная потеря света на всем его протяжении. Кабель защищён бесцветным акриловым слоем. Яркость бокового свечения также зависит от диаметра кабеля. В зависимости от сечения оптоволоконного кабеля, от одного источника света можно подсветить от 90 до 360 метра кабеля.

Для смены цвета или светодинамики применяют RGB-контроллер, который может передать любой из 16 млн цветов.

Преимущества

Самое главное это то, что световолокно электро безопасно, в месте его свечения отсутствует напряжение, оно имеет возможность проводить большие световые потоки при наименьшем сечении кабеля. В этом случае источник света располагается на существенном расстоянии от места свечения, таким образом смена лампы и обслуживание в месте свечения не выполняются.

Очевидно, что отсутствие электрических элементов на участках свечения раскрывает большие возможности для подсветки зон, в которых имеются большие трудности с применением классических систем освещения.

Если освещение сделано в комплексе от одного источника света, то в одно и то же время осуществляется смена цвета воды, периметра бассейна и подсветки находящегося вокруг ландшафта.

Срок службы световолокна достигает 50лет. Обладают довольно гибкими свойствами, благодаря которым возможно осуществить в действительности необыкновенные идеи и решения дизайнеров. Чаще всего, световолокно применяют для оформления бортов и ступеней.

Стоимость системы освещения на оптоволокне

Безусловно, покупателей будет беспокоить вопрос, сколько же будет стоить такая система освещения? А цена на нее в целом сравнима с имеющимися классическиими системами. К примеру, набор для подсветки обычного бассейна 4 на 8 метра примерно обойдется в 700–900 $. Набор комплектуется из источника света и 5–6 подводных светильников (рассеивателей). Ежели вы желаете кроме этого осветить периметр или ступени, то цена кабеля бокового свечения составляет 7-12 $ за погонный метр. Срок службы световолокна при надлежащей эксплуатации составляет больше 25 лет. Рассеиватели изготавливаются из акрила и служат больше 10 лет.

Разумеется, цена будет варьироваться от тех запросов, которые вы предъявите светофильтрам. Также есть возможность подсоединить источники света к компьютеру и организовывать цветомузыкальное шоу на воде. Число световых эффектов ограничиться только лишь вашей фантазией, либо предварительно написанной компьютерной программой. Удивительных результатов возможно достичь, сочетая подсветку воды и интерьера.

Конечно, цена подобной техники очень высокая, однако, если принять во внимание период службы, то вы еще можете сэкономить при установке в своем бассейне оптоволоконных контурных светильников.

В целом использование системы освещения Fiber Optic никак не ограничивается лишь подсветкой бассейнов. При этом довольно часто хватает лишь одного источника света. В случае если у вас не особо огромный бассейн, то для его освещения вполне хватит 25–40 % мощности источника. Оставшиеся световые потоки возможно сосредоточить на подсветке интерьера, ступеней лестницы, барной стойки, в конце концов, можно провести кабель по улице и осветить светильники у входа либо клумбу в садике.

Оптоволоконное освещение для бани

Обустроить освещение в сауне или парилке – нелегкая задача. Требуется либо очень тщательно защищать кабель и осветительные приборы, либо искать альтернативу. Оптоволоконное освещение для бани – вариант простой, доступный и универсальный.

Оптоволоконное освещение для сауны

Функции оптоволокна обеспечиваются способностью стекла передавать сигнал без искажения на большие дистанции. Силикатное стекло под действием температуры вытягивают в тонкие длинные нити. Их собирают в пучок и защищают оболочкой. Порой обходятся и без нее.

Принципиальное отличие такого варианта от обычного – отсутствие электрических цепей. Оптоволокно может контактировать с влагой и с паром без малейшего ущерба. Излучатель находится вне зоны действия пара. При этом освещение можно обустроить какое угодно: точечное, в виде линий, сымитировать более крупные светящиеся элементы.

Различают 2 вида оптоволокна:

  • стеклянный – сердечник из силикатного стекла, покрытый защитной оболочкой, такой кабель дорогой в изготовлении и редко используется для освещения;
  • синтетический – сердечник выполняется из полимера, как правило, акрила, покрывается оболочкой, такой вариант намного дешевле, по эффективности освещения несколько уступает силикатному.

Важно! В качестве оптоволоконной подсветки для бани гораздо выгоднее использовать акриловые кабели. Высокой интенсивности здесь не требуется, а стоимость их намного доступнее.

Достоинства оптоволоконной подсветки

Оптоволокно идеально подходит для освещения в сауне, так как имеет все необходимые для этого качества:

  • оптический кабель выдерживает нагрев до +200 градусов без потери качества, значит, устанавливать подсветку можно в любой области сауны, в том числе и на верхних полках, силикатный кабель в принципе не поддается действию температуры;
  • оптоволокно нечувствительно к влаге, его разрешается ставить даже на дне бассейна. В крупных банях, где такое предусмотрено, устанавливают самые оригинальные варианты;
  • оптоволоконное освещение – самое безопасное, даже прямое повреждение или порыв кабеля не приведут ни к поражению электрическим током, ни к пожару в бане;
  • кабель может иметь любую длину, а пучок собирается любой толщины, он эластичен, принимает любую форму, из провода можно выполнить самую сложную и необычную подсветку.

Срок службы системы составляет не менее 5–6 лет. При необходимости заменить «погасшие» пучки и нити не составляет никакого труда.

Монтаж изделий очень прост: проектор устанавливают в бане, в сухом, недоступном для влаги месте. Оптоволокно протягивают до освещаемого участка, защищать кабель не нужно. Закрепляется он самым элементарным образом – с помощью скотча.

Структура системы

Состоит конструкция для бани из 3 условных элементов:

  • проектор – аппарат включает галогенные, светодиодные или газоразрядные лампы, также здесь может быть пусковой механизм, преобразователь и цветные линзы, с помощью последних можно менять цвет освещения;
  • пучки подключают к излучателю; свет, пройдя сквозь волокна, выходит с другого его конца, такой пучок дает фокусированный луч, интенсивность определяется мощностью генератора, сечением оптического кабеля, его однородностью и другими характеристиками;
  • есть разные исполнения: линейное свечение – по всей длине кабеля, точечное, для парилки и сауны рекомендуется выбрать изделия в стеклянной или другой оболочке, чтобы исключить действие температуры;
  • если в бане требуется получить рассеянный свет, на срез оптоволокна закрепляют линзы нужной формы. При этом излучение определяется конфигурацией и размером линзы, при подборе проводов следует учитывать крепление: все оконцевания на оптоволокно в сауне нужно крепить без клея.

Важно! Установка оптоволокна выполняется до финишной отделки сауны.

Варианты оптоволоконных систем освещения для бани

Различают 2 варианта изготовления оптоволокна:

  • SideGlow – провод, излучающий свет по всей длине;
  • EndGlow – кабель, испускающий свет только в торце.

Используя эти 2 модели, выполняют подсветку в сауне любой конфигурации и сложности.

Оптоволоконная система бокового свечения в бане

Особенность кабеля SideGlow – прозрачная защитная оболочка. Благодаря этому провод светится по всей длине, когда излучатель генерирует свет. Кабель может состоять из нескольких нитей или монокабеля. Ассортимент изделий исключительно широк: выпускаются провода диаметром от 0,75 до 20 мм.

Важно! Проектор генерирует свет, отфильтрованный от ультрафиолетового и инфракрасного излучения.

Принцип работы очень прост: проектор монтируют в предбаннике, по возможности как можно дальше от источника тепла. Лучше всего разместить прибор на стене, граничащей с сауной. По заранее разработанному плану укладывают кабеля с учетом того, что светятся они по всей длине. Подключают изделия после монтажа и завершения отделки сауны.

Важно учитывать вот какой нюанс: диаметр оптоволоконного кабеля определяет и допустимый перегиб. При составлении схемы следует учитывать, насколько можно согнуть тот или иной провод.

Еще одна особенность: фокусная дистанция должна составлять 85%, в противном случае освещение будет неравномерным.

Оптоволоконная система торцевого свечения для бани

Кабель EndGlow покрыт черной или белой непрозрачной ПВХ-оболочкой и, соответственно, не пропускает свет. Излучение видно только на торце оптоволокна. Провод предлагается в виде отдельных нитей, намотанных на катушку. Во время установки допускается комбинировать нити разного диаметра.

С помощью EndGlow организуют точечное освещение. Собранные в пучки нужного диаметра провода образуют собой подобие светильника. Величина его и интенсивность освещения определяется диаметром такого пучка.

Монтаж в сауне несколько отличается. Замеряют расстояние от проектора до каждой предполагаемой точки свечения и нарезают в соответствии с результатами измерения. Затем собирают нити в пучок и прокладывают к нужному участку. В последнюю очередь на торцы крепят линзы, выбранной формы и размера.

Важно! С помощью торцевых проводов в бане выполняют такой популярный прием как «звездное небо».

Оптоволоконное и светодиодное освещение для бани — что лучше?

Самыми эффективными на сегодня считаются люминесцентные и светодиодные лампы. Однако первые категорически не выдерживают «соседства» с высокой влажностью и температурой, поэтому для сауны использоваться не могут. Светодиодные при некоторых условиях разрешается использовать в бане.

Чтобы выбрать подсветку для бани, требуется учесть все факторы.

  1. Для влажных помещений разрешается применять светодиодные светильники с высокой степенью защиты – не менее IP-65. Такая модель допускает контакт с паром и влагой, а также защищена от грязи и пыли. Стоит отметить, что чем выше защита у ламп, тем выше и цена.
  2. Оптоволоконный кабель в принципе нечувствителен к воде и допускает монтаж даже на дне бассейна. Ни в какой дополнительной защите изделия не нуждаются, что снижает стоимость.
  3. Светодиоды чувствительны к высоким температурам. Единственной задачей большей части светильника выступает отвод тепла. Соответственно, даже самые «продвинутые» модели не могут функционировать при нагреве более +60 градусов. Светодиодное освещение допускается только в русской влажной бане, где нагрев не превышает +40 градусов, а также в турецком хамаме.
  4. Оптоволоконные светильники для бани с легкостью выдерживают нагрев до +200 градусов. Изделия допускается ставить даже в сухой финской сауне, где предполагается нагрев до +110 градусов.
  5. Светодиоды при малом потреблении тока обладают огромной мощностью и обеспечивают яркое освещение в бане.
  6. Оптоволокно такой мощностью не отличается. По большей части его применяют для подсветки в сауне.
  7. Длительность работы светодиодов исключительно велика – до 25 000 рабочих часов.
  8. Оптоволокно служит в бане заметно меньше. Причем дело даже не в функциональности материала как такового. Как выяснилось, срок эксплуатации изделия определяется степенью натяжения. Кроме того, хотя сам сердечник и никак не страдает от воды, его оболочка быстрее изнашивается, если эксплуатируется в условиях повышенной влажности. А при деформации оплетки нити изнашиваются быстрее, так как при высокой эластичности большой прочностью волокна не отличаются.

Дизайнерские возможности светильников как светодиодных, так и оптоволоконных довольно близки, хотя оптический кабель более ограничен: невозможно сформировать площадь освещения такую же большую, как и светодиодного мощного светильника.

Правила установки

Рекомендации по организации осветительной системы в бане учитывают как особенности оптоволоконного кабеля, так и правила формирования освещения в сауне.

  1. Проектор монтируют обязательно в сухом месте с температурой не выше +30 градусов. Рекомендуется подбирать устройства, оснащенные теплоотводящими элементами, но не вентиляторами: последние создают слишком много шума.
  2. Чем ближе к точке входа кабелей располагают установку, тем проще монтаж. Кроме того, рядом должна быть розетка, чтобы подключить систему без удлинителей.
  3. Кабели располагают под отделкой сауны. В защите они не нуждаются, но чрезмерно плотный контакт провода с материалом приводит к растяжению последнего, а это сокращает срок службы изделия.
  4. Стеклянный проводник обеспечивает передачу светового сигнала на 10 м без потери интенсивности. Акриловые кабели слабее – этот момент надо учитывать при монтаже.
  5. Закрепляют оптоволоконные кабели в бане с помощью специальных клипс: скобы и клей не разрешаются.
  6. В сауне лучше создавать рассеянное равномерное освещение. Для этой цели обустраивают подсветку полок или размещают на стенах декоративные деревянные элементы, которые играют роль «светильника».
  7. Неплохое решение для бани – «Звездное небо». В этом случае торцевые оптоволоконные кабели размещают за отделкой потолка, а торцы выводят в отверстия вагонки.
  8. Элементы бокового освещения, светящиеся по всей длине, можно накрыть прозрачными коробами, формируя линейные светильники.
  9. Линзы на торцах провода крепятся не на клей. Любое клеевое соединение в сауне недопустимо.

Важно! Допускается размещение проектора в сауне, но только в том случае, если последний будет находиться в герметичном ящике.

Монтаж оптоволоконного освещения в бане значительно проще, чем установка любого другого варианта. Достаточно лишь правильно замерить расстояние и создать схему укладки проводов. Само подключение не требует никаких специальных умений и навыков.

Заключение

Оптоволоконное освещение для бани – вполне достойная альтернатива. В отличие от традиционных светильников оптоволокно не нуждается в защите от действия влаги и пара, что заметно упрощает монтаж и удешевляет установку. С дизайнерской точки зрения, такой вариант может быть очень декоративным.

Отправить комментарий

Оптоволоконные светильники, люстры и шторы

Компания «Вид Неба» производит декоративные оптоволоконные люстры с использованием полимерного оптического волокна бокового свечения.

Формы и размеры основания:

1. Квадратная с длиной стороны 600мм высотой 140мм
2. Круглая диаметром 600мм высотой 140мм

Цвет основания – белый

Нити образуют 4 яруса, стандартная длина нитей в центральном ярусе - 2000мм (см. фото).

Всего 128 нитей. Каждая нить состоит из 7 оптических волокон бокового свечения диаметром 0,75мм в прозрачной виниловой оболочке диаметром 3мм. К каждой нити прикреплен стеклянный шар диаметром 30мм.

Возможно изготовление люстр с нитями любой длины с соответствующим перерасчетом стоимости.
В проекторе используется металл-галоидная лампа Philips мощностью 150W.
Управление проектором по протоколу DMX или с пульта ДУ (автоматическая смена цвета или ручной выбор).



Оптоволоконные шторы

Компания «Вид Неба» производит декоративные оптоволоконные шторы и занавесы с использованием полимерного оптического волокна бокового свечения.

Стандартная длина корпуса шторы – 1000мм, цвет – белый.
Стандартная длина оптических нитей - 2000мм.

Всего 83 и 166 нитей. Каждая нить состоит из 7 оптических волокон бокового свечения диаметром 0,75мм в прозрачной виниловой оболочке диаметром 3мм.
Возможно изготовление штор и занавесов с нитями любой длины.
В корпусе установлен мощный 10Вт RGB светодиод и контроллер с дистанционным управлением по радиоканалу. Питание – 220В.

С пульта ДУ возможны следующие действия:
1. Выбор одного из 16 цветов свечения
2. Управление яркостью свечения
3. Выбор одной из 4-х программ автоматической смены цвета свечения

Что такое фибероптика?

СЕКРЕТ УСПЕХА. ОБЛАСТИ ПРИМЕНЕНИЯ.

Фибероптика - свет, который можно безопасно провести сквозь стены, выставлять под дождь и снег, запускать под воду, замуровывать под лед, пропускать под землю…

Можно с уверенностью сказать, что фибероптика, применяемая в области светового дизайна, никого не оставит равнодушным. Уже несколько десятилетий назад в повседневной жизни стали активно применяться оптоволоконные системы освещения "Fiber Optic Lighting". Однако, несмотря на этот опыт, волоконно-оптические технологии для многих все-таки остаются экзотикой. Между тем, применение оптоволокна позволяет легко и эффективно решать сотни технических проблем, возникающих при разработке световых проектов, а во многих случаях является единственно возможным решением. И в этом нет ничего удивительного, если принять во внимание чудесную сущность оптоволоконной технологии, позволяющей управлять светом как по мановению волшебной палочки.

Свет можно загнать внутрь гибкого световода, а когда необходимо - извлечь в нужных количествах и использовать по назначению. Проходя через границу раздела двух сред, свет преломляется. В зависимости от соотношения абсолютных показателей преломления сред, существует несколько вариантов хода лучей.

Волокно состоит из сердцевины, выполненной из мягкого материала, и более твердой оболочки. Разные материалы по-разному преломляют свет, что и заставляет работать физику полного внутреннего отражения: сердцевина должна иметь больший показатель преломления, чем оболочка.

ПРЕИМУЩЕСТВА

Что же вызывает интерес к этой технологии? В чем преимущества Fiber Optic перед традиционными системами освещения?

  • Световолокно не проводит электричество.
  • Структура используемого материала не проводит ультрафиолетовые и инфракрасные лучи, т.е. независимо от яркости свечения свет остается холодным.
  • Световолокно обладает способностью проводить большие световые потоки при минимальном диаметре кабеля или нитей, что позволяет подсвечивать места, которые до этого были труднодоступны, а их освещение чрезмерно затратное.
  • Сам источник света находится на расстоянии от места свечения, и это дает возможность обслуживать и заменять лампу вне места свечения.
  • Система Fiber Optic позволяет легко контролировать смену цвета или светоэффекта, в том числе механически с помощью светофильтров, что открывает огромные возможности для дизайна, рекламы и визуальной информации.
  • Данная технология решает проблему равномерного освещения, а также эффективного рассеивания в неудобных для обычных систем местах.

ОБЛАСТИ ПРИМЕНЕНИЯ.

Многообразны современные приложения фибероптики. Еще недавно светопроводящие волокна использовались лишь в некоторых областях, как High Tech. Сегодня благодаря разработке пластиковых волокон фибероптические эффекты стали значительно доступнее и получили много новых применений.

1.ЭФФЕКТ «ЗВЕЗДНОГО НЕБА»

Этот эффект является, пожалуй, самым популярным в фибероптике. Световые моноволокна могут быть различного диаметра в зависимости от того, какую яркость свечения «звезд» необходимо получить. Возможен также и комбинированный вариант: световые моноволокна различного диаметра объединены и подключены к одному источнику. В этом случае «звезды на небе» будут различной яркости. «Стандартное» фибероптическое «звездное небо» содержит в среднем 75 «звезд» на 1 кв.м площади, но разумеется, это количество может быть любым в зависимости от пожеланий и финансовых возможностей заказчика. Для установки моноволокон на потолок можно натянуть темную ткань, можно же провести волокна над подвесным потолком и вывести через плитку. Аналогично создается «звездная подсветка» на стенах. На полах также возможно создание «звездных ковров», или же протяжка волокон в других материалах. При подледной подсветке кортов, кабеля бокового или торцевого свечения на специальных кронштейнах закрепляются несколько ниже предполагаемого уровня льда. С помощью устанавливаемого в источник света чейнжера цветов возможно мерцание «звезд» и смена из цвета.

А как можно упростить весьма сложный монтаж «звездного неба» и прокладку волокон на потолке? А заодно – и устранить проблему с излишним тепловыделением в объеме со светогенератором и с доступом для замены ламп и протирки оптических элементов? Кроме того, мощные светогенераторы содержат вентиляторы, которые как-то шумят, да и прогоняют через корпус воздух с пылью, осаждая последнюю на светофильтрах, отражателях, торцах подключенного кабеля и теплофильтрах, заметно снижая их оптические характеристики. Кроме того, можно еще и сэкономить на длине оптоволокна.

Предлагаемое решение хорошо подходит для подвесных потолков, причем не важно из чего ваш потолок: плитка Armstrong, гипсокартон, MДФ-панель или еще что-либо.

В качестве светогенератора используется светодиодный «Светлячок», который устанавливается непосредственно на плитку (элемент подвесного потолка). Здесь же, внизу, разводятся оптоволокна и готовый модуль надо только установить, как обычную плитку и подвести 220в. Светоизлучающий элемент (светодиод) имеет колоссальный ресурс работы (до 100000 часов) и светоотдача отдельных волокон при небольшой длине (1-1,5м) почти такая же, как и при мощных излучателях. Но если яркости отдельных звезд все равно не будет хватать – проблему можно решить более толстым волокном или же «двойными» звездами. «Светлячки» всех моделей не имеют вентиляторов и вентиляционных окон в корпусе, что практически исключает попадание пыли внутрь.

С 2006 года «ЮЗСК» серийно выпускает готовые потолочные панели со светогенераторами «Светлячок».

2.ПОДСВЕТКА ФОНТАНОВ И БАССЕЙНОВ

Абсолютная безопасность светопроводов создает большие возможности для подводной подсветки в бассейнах и освещения фонтанов. Необходимо только вынести сам источник света в объем без повышенной влажности. Этот объем может находиться на расстоянии от водного сооружения. Все фантазии дизайнеров по созданию светящегося подводного царства, переливающейся подсветке струй воды и многое другое делается вполне доступным.

Синхронная смена цвета в подсветке достигается с помощью системы синхронизации светогенераторов «Каскад». Возможны также различные световые картины при подсветке: одно горит синим, другое – красным, третье – меняет цвет; затем меняет цвет, например первое и т.д. Смена картин происходит автоматически или управляемо, но для этого необходима другая более сложная система управления чейнжерами.

3.НАРУЖНАЯ РЕКЛАМА.

Сегодняшние технологические требования производства рекламы приводят к неизбежной замене неоновых трубок более совершенными кабелями бокового свечения при дизайнерском оформлении казино, ночных клубов, ресторанов и других мест развлечения..

4. ОСВЕЩЕНИЕ ВИТРИН

Фибероптика – точечный яркий источник света, изящно вписывающийся в существующий дизайн. Свет на выходе не дает нагрева, т.к. тепловая часть излучения отсечена еще в светогенераторе. Размер светового пятна можно регулировать выходной насадкой с линзой. Пятно может быть контрастным, а может плавно сходить на нет. Все это создает серьезные предпосылки для замены галогеновых ламп на витринах на оптоволокно. Именно так и поступают в лучших ювелирных, антикварных, парфюмерных и других магазинах.

5. НОЧНАЯ АРХИТЕКТУРА.

Первейшее применение фиброоптики в архитектуре – выделение контуров зданий и архитектурных форм по периметру. Для этого используются кабели бокового свечения. Но это еще не все. В архитектурно-художественном освещении возможно воплощение ряда совершенно уникальных решений.

Например, высветить на высоте архитектурные элементы: барельефы, скульптуры, ниши, межоконные проемы и др. Использование любых, даже маленьких прожекторов создает ряд технических сложностей. Первая – портится вид здания в дневное время; вторая – лампы надо периодически менять, и не столько дорого стоят сами лампы, сколько их замена с подъемника. Да еще и сгорают – то ведь поодиночке. Так что сегодня заказывай подъемник для оного прожектора; завтра – для другого; словом – постоянно высотные работы. А ведь может и сам прожектор выйти из строя! Тут уж на высоте никак не разобраться! Так вот стоят полуподсвеченные объекты архитектурно-художественной подсветки: часть ламп горит, а часть – нет. Вид прямо скажем не краше, чем вообще без освещения: отдает какой-то разрухой. А ведь свет можно просто транспортировать наружу с тех весьма близких мест за стеною, где нет никаких проблем ни с установкой, ни с обслуживанием. А зачастую даже и высотных работ по монтажу не требуется: просто сверлится отверстие в стене и через него выводится кабель торцевого свечения. Опять на помощь приходит «Светлячок»: ни шума в помещении, ни пространства не надо, не боится пыли, а для питания подойдет любая самая слабая розетка; энергопотребление – вообще не символическое. А сколько нужно оптоволоконного кабеля? Полметра – метр. Сколько стоит – просто смешно! Конечно все здание одним выводом кабеля не осветить, но для точечной подсветки в ряде случаев оптоволокно является незаменимым инструментом

Фибероптика решает многие проблемы освещения зданий и сооружений. Это особенно касается современной архитектуры, мостов, шпилей, радиотелевизионных башен.

6. «ИСКРЯЩИЕСЯ ШТОРЫ»

Одно из новых приложений – «искрящиеся различными цветами и мерцающие» по своей длине оптоволокна. Оптоволоконные шторы, занавеси, люстры и многое другое – это неповторимые тактильные ощущения. Живой, гибкий, двигающийся свет можно свободно трогать руками, обматывать вокруг шеи, купаться в свете. Благодаря специальной обработке обыкновенного оптоволокна на производственной базе «Фотооптика» эти удивительные искрящиеся нити гораздо доступнее по цене, нежели импортные аналоги.

7.ЛАНДШАФТНАЯ ПОДСВЕТКА

Все большее применение находит фибероптика в решениях ландшафтной подсветки. Яркости оптоволоконных кабелей торцевого свечения вполне достаточно для ночной подсветки небольших объектов ландшафта: цветы, кустарники, камни и др. Ширину луча на выходе можно регулировать с помощью специальных линзовых насадок. Кабели бокового свечения применяются для выделения например контуров садовых дорожек, берегов водоемов. Все светопроводящие кабели и моноволокна могут быть успешно закреплены на деревьях, изгородях, столбах и т.п.

Использование в качестве светогенератора «Светлячков» решает проблему теплоотвода герметичных кейсов и минимизирует их габариты до незаметности. Герметичный кейс для «Светлячка» может быть запросто спрятан под тротуарной плиткой.

8.СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ

Система Fiber Optic незаменима в музейной практике. Световолокно успешно решает извечную проблему качественной подсветки экспонатов без разрушительного воздействия ультрафиолетовых лучей, испускаемых традиционными средствами освещения

Даже специальные лампы задерживают только 60-70% ультрафиолетового излучения. Сотни музеев мира уже используют эту систему подсветки. Достаточно упомянуть Британский музей, Египетский музей, музей города Гента, а также всемирно известные экспонаты, сохранность которых обеспечена технологией Fiber Optic - Туринская плащаница, Кодексы Леонардо да Винчи, статуя Нефертити и т.д. Отсутствие электричества позволяет использовать кабель в воде, пожаро- и взрывоопасных местах, на шахтах, мельничных комбинатах, бензохранилищах.

9. «В ЛУЧШИХ ДОМАХ…»

Обзор возможностей фиброоптики был бы неполным, если не рассказать о том, что может фиброоптика в вашем доме. Хотя, собственно говоря, все уже сказано. Просто все это надо объединить. Вместо бра – выведите оптоволоконный кабель; повесьте мерцающую штору; на ночь зажгите звездное небо, которое перенесет вас в сказку, превратите маленький бассейн в сказочный водоем; а как прекрасно можно осветить Рождественскую елку!?. Ну а если выйти за дверь… Смотрите разделы, который выше. Скучно, если за окном темно…

Безусловно, что развитие технологий в будущем достигнет новых качественных рубежей. Но уже сейчас система Fiber Optic прочно заняла место базовой разработки, определившей на многие годы само понимание светотехники.

Руководство по волоконной оптике для начинающих: 13 шагов (с изображениями)

Возможности освещения волоконной оптики варьируются от простых до чрезвычайно сложных и могут существенно повлиять на внешний вид вашего проекта. При выборе освещения имейте в виду, что чем ярче ваш свет, тем более заметным будет ваше оптоволоконное освещение. Кроме того, с личной эстетической точки зрения, я думаю, что отказ от стандартных основных цветов светодиодов, таких как зеленый, синий и красный, помогает сохранить оптоволоконный проект, чтобы он не выглядел как дрянное рождественское украшение.Я обычно использую смешанные или ненасыщенные цвета для более тонкого и красивого эффекта.

Светодиодные фонари:

Простые светильники с батарейным питанием / светом, подобные этим цветочным огням, которые бывают разных цветов, являются хорошим вариантом для очень простого оптоволоконного освещения. Их форма позволяет легко прикрепить их к пучку волокон (или к одному большому волокну), используя только термоусадочную трубку и клей. Доступно множество таких готовых вариантов освещения, которые могут обеспечить простое и красивое освещение для вашего оптоволоконного проекта.

Программируемые светодиоды:

Однако, чтобы в полной мере использовать возможности динамического освещения волоконной оптики, вам действительно нужно программируемое освещение или, по крайней мере, источник света, который был запрограммирован заранее.

Один относительно простой способ сделать это - использовать индивидуально адресуемые светодиоды RGB с микроконтроллером. Я только начинаю изучать программирование Arduino, но даже с минимальными знаниями довольно легко найти интересные программы освещения в Интернете и загрузить их в свой микроконтроллер.Я более подробно рассказываю о том, как я это сделал, в своей «Волоконно-оптической системе« Крылья феи », и есть много других замечательных инструкций, в которых гораздо более подробно рассказывается о программировании светодиодов.

Еще один, еще более простой способ получить доступ к некоторым отличным программам освещения - это купить предварительно запрограммированный чип, такой как Cool Neon Driver, который я использовал в своем проекте светодиодной юбки, и подключить его к адресуемым светодиодам. Это даст вам на выбор множество различных схем освещения, и ими можно будет управлять с помощью пульта дистанционного управления.

Готовые оптоволоконные изделия:

Вы также можете купить готовые изделия, предназначенные для освещения волоконной оптики.Наталина сшила свое платье и пальто, используя оптоволоконный кнут, который поставляется в предварительно собранном виде с большим пучком волокон, прикрепленным к яркому светодиоду RGB с множеством предварительно загруженных программ. Во многих отношениях эти кнуты являются отличным продуктом, но время автономной работы не так велико, как должно быть, а форма и размер кнута не особенно подходят для носимых устройств.

Меньшие и более дешевые продукты, такие как светящиеся лампы и оптоволоконные центральные элементы, также можно легко включить в носимые устройства, но они не дают вам никакой возможности изменить цвет ваших фонарей, и они часто дешевы и плохо сделаны.Они определенно являются наименьшим общим знаменателем волоконной оптики, но, проявив немного творчества, они все равно могут стать хорошим дополнением к вашему костюму.

Лазеры:

Другой вариант освещения вашей волоконной оптики - это использование небольших лазерных модулей. Я лично не экспериментировал с этим, но я видел, как это было сделано, и это определенно делает волокна намного ярче и более заметными при дневном свете. Одно из ограничений - это относительно ограниченные доступные цвета лазера. Лучшее использование лазеров в волоконной оптике, которое я видел, - это когда кто-то подключал ротационный лазер к волоконно-оптической ткани, чтобы разные цвета и узоры играли на поверхности ткани.

Волоконно-оптическое освещение - Волокно из ПММА, излучающее большую часть стороны, поставляется оптом на катушках

Коды заказа PMMA с боковым сиянием

Код Кол-во прядей Диаметр нити Прибл. Активный диаметр Прибл.Внешний диаметр Минимальный радиус изгиба Длина мотовила
SEN2-3 2 0,75 мм (0,03 дюйма) 1,2 мм (0,05 дюйма) 2.35 мм (0,09 дюйма) 15 мм (0,59 дюйма) 2000 м (6561 футов)
SEN3-3 3 0,75 мм (0,03 дюйма) 1,5 мм (0,06 дюйма) 2.6 мм (0,1 дюйма) 18 мм (0,71 дюйма) 2000 м (6561 футов)
SEN3-5 3 0,75 мм (0,03 дюйма) 1,5 мм (0,06 дюйма) 2.6 мм (0,1 дюйма) 18 мм (0,71 дюйма) 2000 м (6561 футов)
SEN3-7 3 0,75 мм (0,03 дюйма) 1,5 мм (0,06 дюйма) 2.6 мм (0,1 дюйма) 18 мм (0,71 дюйма) 2000 м (6561 футов)
SEN12-3 12 1 мм (0,04 дюйма) 3,1 мм (0,12 дюйма) 6.9 мм (0,27 дюйма) 50 мм (1,97 дюйма) 200 м (656 футов)

Обратите внимание, что в коде заказа первое число означает количество прядей, а второе - максимальную длину волокна в метрах для обеспечения хорошего светового потока.

Это волокно доступно только в полных катушках, мы не поставляем его на метр или фут.Пожалуйста, свяжитесь с нами для уточнения цены.

Side Glow Fiber Optic - провод, переключатель, другое - Evan Designs

Волоконно-оптический кабель

Side Glow можно использовать для выделения областей в моделях, добавления линий прямого или изогнутого освещения в проект.

Боковое свечение лучше всего смотрится при слабом фоновом освещении и становится ярче, когда светодиоды используются на обоих концах волокна.

Иногда есть области проекта, которые могут быть очень сложными для добавления обычных источников света, например, модель узкого туннеля, коридора или влажной среды, например, подводный проект.

  • Прозрачный оптоволоконный кабель бокового свечения
  • Side Glow пропускает свет, который вы попадаете в него. Используйте белый свет, и волокно будет белым, используйте зеленый свет, он будет зеленым и т. Д.
  • Купите светодиоды 3 мм или 5 мм для яркого источника света.
  • Волоконно-оптический кабель с боковым свечением плохо смотрится в ярко освещенном помещении.
Fiber Optic Master Pack
Попробуйте наш Fiber Optic Master Pack! Вы получаете по 1 футу каждого из наших 5 размеров стандартных оптоволоконных кабелей, 2 размера оптоволоконных кабелей с боковым свечением и 1 дюйм каждого из 5-миллиметровых и 3-миллиметровых светодиодных разъемов.

Оптические нити имеют диаметр 1,5 или 2,5 мм и очень гибкие. Они светятся равномерно по длине светодиода того цвета, который вы выберете.

Наши оптоволоконные кабели продаются пешком. Цена 0,95 цента за фут. Добавьте необходимое количество футов в корзину. Вы получите цельный оптоволоконный кабель выбранной длины. Это изделие можно легко разрезать до нужных вам размеров с помощью обычных ножниц.

Как вы используете оптоволокно? Вам понадобится светодиод для источника света. Выберите любой из имеющихся у нас светодиодов. Нам нравятся светодиоды 3 мм или 5 мм, потому что они дают яркий направленный свет. Нам даже нравится ставить светодиоды на каждом конце, если оптоволокно будет проложено на высоте более 30 см. При желании вы можете приклеить к одному светодиоду 2 или более волоконно-оптических кабеля.

Используйте наши оптоволоконные соединители

Подключение оптоволоконного кабеля

Волоконно-оптическое волокно бокового свечения

- купить волоконно-оптическое волокно бокового свечения с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для оптоволокна с боковым свечением.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот световод с верхней стороны должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели оптоволокно с боковым светом на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в оптоволокне с боковым свечением и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести волоконно-оптический кабель side glow по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

0.24in PMMA Волоконно-оптический световой кабель Диаметр бокового свечения для украшения оптоволоконного освещения 5M Волоконно-оптические огни Инструменты и товары для дома ilsr.org

0.24in PMMA Волоконно-оптический световой кабель Диаметр бокового свечения для волоконно-оптического освещения Украшение 5M Волоконно-оптические огни Инструменты и товары для дома ilsr.орг

0.24in PMMA Волоконно-оптический световой кабель Диаметр бокового свечения для волоконно-оптического освещения Украшение 5M, украшение 5M 0.24in PMMA Оптоволоконный световой кабель Диаметр бокового свечения для оптоволоконного освещения, Купить PMMA Волоконно-оптический световой кабель Диаметр бокового свечения для украшения волоконно-оптического освещения 5M (0,24 дюйма): Волоконно-оптические фонари - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Крупные онлайн-продажи, Недорогие хорошие товары, Флагманские магазины, доставка и возврат навсегда бесплатны! Диаметр свечения стороны световода волокна ПММА 0.24in для украшения 5M волоконно-оптического освещения ilsr.орг.

0,24 дюйма, оптоволоконный кабель PMMA, диаметр бокового свечения для волоконно-оптического освещения, украшение 5M







Диаметр свечения оптоволоконного световода

PMMA для украшения оптоволоконного освещения 5M (0,24 дюйма): Home Audio & Theater. Купить Оптоволоконный световод из ПММА Диаметр бокового свечения для украшения оптоволоконного освещения 5 м (0,24 дюйма): оптоволоконные светильники - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Нет электричества, абсолютно безопасно。 Практически без тепла и прозрачно。 Хорошая поверхность и равномерная толщина。 Нет УФ или ИК энергии, хорошие вещи для украшения семьи.。 Превосходная прочность может изгибаться случайным образом, непросто сломать。 。Производители волоконно-оптического освещения приветствовали рекомендации по настройке продуктов. 。Особенности товара。 Материал кожи: тефлон。 Материал сердцевины: прозрачный полимер。 Оптические потери: 650 дБ / км Температура: -0 ​​~ + 70 градусов Цельсия 。Минимальный диаметр изгиба: восемь раз 。Диапазон длины волны: 380 ° 80нм 。Наибольший угол падения: 75 ° 。 Внешний показатель преломления: .402 。Показатель преломления сердцевинного слоя: .56。 Применение。 Для всех видов светодиодных оптоволоконных осветительных двигателей и украшений, таких как подвесные светильники из оптического волокна, занавески из оптического волокна, падающая вода из оптического волокна, потолок со звездой из оптического волокна, и т.п.。Примечание: 。Оптический волоконный кабель - это прозрачная трубка, которая не может загораться сама по себе, нужен источник света, используемый вместе, может отображать различные цвета.Если вам нужен источник света, добро пожаловать на выбор и покупку в моем магазине. 。。。。






0.24in PMMA Волоконно-оптический кабель Диаметр свечения стороны для волоконно-оптического освещения 5M

100 упаковок Монтажные зажимы для светодиодных лент Кронштейн с винтами шириной 10 мм IP65 Водонепроницаемые светодиодные ленты 5050 RGB Прозрачные односторонние фиксирующие зажимы Держатели для тросовых светильников, 19-миллиметровые шестигранные колесные гайки, коническое седло DPAccessories D3116-HT-2305/20 20 Хром 12x1.5 гайки с выступом с закрытым концом, прямоугольный преобразователь со светодиодным индикатором 12 ”RVMATE Адаптер для автофургона от 15 до 30 ампер 5-15P, вилка - L5-30R, изгиб 180 градусов, 5Pack 1/4 шестигранный хвостовик 1/2 квадратное гнездо Общая длина 50 мм Рукавная насадка Адаптация, Конусы поддонов не штабелируются 8 x 8 x 10 Лот по 1 шт. 50 шт., 9,6 кВт DHC 10-2 Одноразовый электрический водонагреватель без резервуара Stiebel Eltron 074056 240 В, белый полупрозрачный пластик Заглушка подходит для отверстия 1/4 дюйма в упаковке / 10 шт. Идеально подходит для кухонь и ванных комнат. Стеклянная плитка 1x12 Haven Light Blue с ручной росписью, элегантная черная упаковочная коробка Step2 Deluxe, 126 линейных футов / коробка Полиэтилен Tubolit DGT11038S 1-1 / 2 IPS x 3/8 Пенопластовая полуразъемная изоляция для труб.5104934-00 Black & Decker HV6000 HV7000 HV7010 HV8000 Жесткий вакуумный адаптер. Гигиенический бесконтактный открыватель дверей, модернизированный многофункциональный толкатель кнопок, 4 комплекта в семейном наборе из 2 дизайнов, пневматический орбитальный полировщик двойного действия Pro Шлифовальные инструменты с вакуумированием. . Кончики пальцев отлично подходят для растрескивания пальцев. Гелевые протекторы для пальцев. Бинты для пальцев. В комплект входит монтажное оборудование. Сверхмощная защитная пластина для двери. Пластина для швабры промышленного качества. Доступны разные размеры: 12 x 28. Упор для двери из нержавеющей стали. Белый душевой приемник KOHLER 9393-0 Archer.24 Black Winsome 20084 Стул Satori.


0.24in PMMA Волоконно-оптический кабель Диаметр свечения стороны для волоконно-оптического освещения 5M


Купить оптоволоконный световод PMMA Диаметр бокового свечения для оптоволоконного освещения 5 м (0,24 дюйма): оптоволоконные светильники - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупках, Крупные онлайн-продажи, дешевые товары, Флагманские магазины, доставка и возврат навсегда бесплатно!

FOA: Fiber Optic Lighting

Фотографии использованы с разрешения.Нажмите на фотографии для получения дополнительной информации.

Зачем использовать волоконную оптику для освещения?
Использование Волокно для удаленного освещения имеет множество преимуществ, некоторые из которых более важен для особых типов приложений, чем другие.
Освещение без нагрева : Поскольку источник света удален, волокно пропускает свет, но изолирует тепло от источника света от точки освещения, важно учитывать при освещении деликатных предметов, например, в музейные экспозиции, которые могут быть повреждены жарой или ярким светом.
Электробезопасность : Подводное освещение, например, в бассейнах и фонтанах или освещение во взрывоопасных средах безопасно с помощью оптоволокна оптическое освещение, так как волокно непроводящее, а мощность для источник света можно разместить в безопасном месте. Даже многие огни тусклые Напряжение.
Precise Spotlighting : оптоволокно можно комбинировать с линзами, обеспечивающими тщательно сфокусированный свет на очень маленькие места, популярные для музейных экспонатов и ювелирных украшений, или просто точно осветите указанную область.
Прочность : Использование оптики волокно для освещения делает освещение намного более долговечным. Оптоволокно, пластик или стекло, прочный и гибкий, намного более прочный чем хрупкие лампочки.
Внешний вид неона : Волокно который излучает свет по всей своей длине, обычно называемый краевым излучением волокно, имеет вид неоновых трубок для декоративного освещения и вывесок. Волокно легче изготовить, и, поскольку оно изготовлено из пластика, оно меньше хрупкий.Поскольку освещение удаленное, его можно разместить на одном или обоих концы волокна и источники могут быть более безопасными, так как они имеют низкое напряжение источники.
Измените цвет : Используя цветные фильтры с источники белого света, оптоволоконное освещение может иметь много разных цвета и, автоматизируя фильтры, изменяйте цвета в любых предварительно запрограммированных последовательность.
Простая установка : Оптоволоконное освещение не работает. требуется установить электрические кабели к световому локатору, а затем установка громоздких светильников с одной или несколькими лампочками на месте.Вместо этого волокно устанавливается на место и фиксируется на месте, возможно, с маленьким приспособлением для фокусировки линз, что намного проще. Часто несколько волокон могут использовать один источник света, что упрощает установка даже больше.
Простота обслуживания : Освещение в жестком для доступа к таким местам, как высокие потолки или небольшие помещения, может изменить источники света сложно. С волокном источник может быть легко доступное место и оптоволокно в любом удаленном месте.Изменение источник больше не проблема.

Как работает оптоволоконное освещение
Волоконно оптическое освещение использует оптическое волокно в качестве «световода», пропускающего свет от источника через оптоволокно до удаленного места. Свет может быть испускается из конца волокна, создавая небольшой эффект прожектора (также называемое «торцевое свечение») или испускаемое снаружи волокна вдоль его длина, похожая на неоновую или люминесцентную лампу (также называемая «боковой светиться").
Источник света обычно называют «оптоволоконным». осветитель »и состоит из яркого источника света и часто оптика для эффективной фокусировки света в волокне. Источники должны быть яркие, поэтому кварцевые галогенные или ксеноновые металлогалогенные лампы обычно использовал. Более мелкие волокна могут также использовать светодиоды, которые очень эффективно соединяют свет в волокна, но не достигает уровня света другого лампы.
Оптические волокна, используемые для освещения, аналогичны используемым волокнам. в коммуникациях, но оптимизирован для передачи света невысокой скорости сигналы.Волокна состоят из сердечника, пропускающего свет, и оптическая оболочка, задерживающая свет в сердцевине волокна. в отличие коммуникационные волокна, в которых используются небольшие жилы для увеличения пропускной способности, световоды используют большие сердечники с тонкой оболочкой, чтобы максимизировать попадание света от осветителя в оптоволокно. Волокна с боковым излучением имеют грубую границу раздела между сердечником и облицовка для рассеивания части света из жилы по длине волокна, чтобы создать однородный свет, похожий на неоновый свет трубки.
Световоды могут быть изготовлены из стекла, как и волокна связи, или пластик. Если волокна стеклянные, они обычно очень маленький диаметр, и многие из них собираются вместе в один кабель в оболочке для обеспечения достаточного пропускания света. Больший диаметр пластиковые волокна также используются, возможно, чаще, потому что они недорогие и простые в установке, но имеют более высокие потери света и не может выдерживать высокую температуру, иногда ограничивая свет вход из источника.

Типы волокна

Волокно с торцевым излучением
С торцевым излучением волокно обычно представляет собой многомодовое волокно со ступенчатым показателем преломления прозрачная сердцевина, пропускающая свет, и тонкая прозрачная оболочка который улавливает свет в ядре в оптическом процессе, называемом «общая внутреннее отражение ». Ядро большое по сравнению с тонким облицовка, поскольку это делает его более эффективным в отводе света от осветитель. Облицовка не пропускает свет, поэтому любой свет попадает в в оболочку не будет передаваться волокном.
Концевой излучающий волокна обычно изготавливаются из пластика, так как он может быть изготовлен из более крупных материалов. размеры по сравнению со стеклом, дешевле и проще в установке. Пластик оптическое волокно (ПОФ) изготавливается диаметром от 0,1 до 20 мм. Стекловолокно обычно изготавливается гораздо меньшего размера (тонкие волосы, примерно 50-150 микрон или от 0,05 до 0,15 мм) и объединены вместе, чтобы сделать больше диаметр кабеля.
Выбор материалов сердцевины и облицовки определяет угол приема световых лучей от источников и передается по оптоволокну (так называемые моды), определяемые спецификацией называется числовой апертурой (NA).Свет будет выходить из волокна в виде конуса. который показывает размер NA с большей NA с более широким выходом конус освещения. Волокна с более высокой числовой апертурой также пропускают свет от источников. более эффективно, так как он будет улавливать свет под большими углами, излучаемый источник. Типичные волокна имеют приемные конусы 30-60 градусов, соответствующие НА 0,3-0,6. Когда для фокусировки используется оптика, свет, излучаемый волокном, необходимо знать числовую апертуру волокна, чтобы выбрать подходящую оптику.
Концевые волокна передают свет хорошо. Стекловолокна более эффективны при передаче, потому что стекло прозрачнее пластика, но из-за неэффективность упаковки волокон в жгуты, промежутки между волокна в пучках означают, что большая часть света прожектора не соединены в сердечники волокна. Однако стекловолокно может быть более устойчивым к тепло, выделяемое осветителем, что позволяет осветителю лучше интенсивность и обеспечение большего количества света от конца волокна.

Волокно с торцевым излучением
Краевое излучение волокно в основном аналогично волокну с торцевым излучением, за исключением Граница сердцевина / оболочка спроектирована так, чтобы быть немного неэффективной. Вместо улавливать весь свет в ядре, граница грубая, а некоторые свет рассеивается в облицовке, где он становится видимым. От При тщательном проектировании волокно может иметь гладкое свечение, которое очень похоже на неоновая световая трубка. Меньшие излучающие края волокна были вплетены в ленты, излучающие свет полосой.
Поскольку большая часть света теряется из-за краевое излучение вдоль волокна, краевое излучение волокна имеет высокий затухание. Это может ограничить длину световода с торцевым излучением, которое может использоваться. Этого можно избежать, подсвечивая оптоволокно с обеих сторон. заканчивается с помощью двух осветителей или намотки волокна обратно на тот же осветитель или использование световозвращающих заглушек для передачи лишнего света сделайте резервную копию волокна с дальнего конца.

Осветители, типы источников
осветитель содержит источник света для волокна, а также оптику и фильтры, предназначенные для создания количества и типа освещения желанный.В то время как количество света, попадающего в волокно, является первоочередное внимание при выборе осветителя, многие другие факторы вовлечены, что побудило рынок предложить множество типов источники.
Мощность, передаваемая в волокно или волокна, как и многие источники. вмещает более одного волокна, обычно определяет тип используемого источника света. Кварцевые галогенные лампы используются во многих осветители. Эти источники, разработанные как прожекторы или лампы для проекторы, бывают в версиях с низким и переменным напряжением, с широким диапазоном выходов мощности.Кварцевые галогенные лампы обычно изготавливают за одно целое с отражатели, которые упрощают фокусировку света в волокно. Новый ксенон металлогалогенные лампы с высокой выходной мощностью, но требующие высокого напряжения были введены мощности, которые обеспечивают большую эффективность.
Нижний в энергосистемах можно было использовать светодиоды с более высокой эффективностью. но ограниченная мощность. Новые светодиоды становятся ярче и даже ярче эффективный, что делает светодиоды жизнеспособным источником для большего числа систем.
Источники света включать больше, чем просто лампы или светодиоды. Лампы могут нуждаться в отражателях, если они не встроены в лампу, а также линзы для фокусировки света в волокно. Источники высокой мощности могут иметь инфракрасные (ИК) фильтры для уменьшить нагрев волокна и ультрафиолетовые (УФ) фильтры для предотвращения повреждение волокон при длительном воздействии.
Источники питания для потребуются лампы или светодиоды, включая при желании возможность регулировки яркости. Поскольку большинство ламп выделяют много тепла, принудительная вентиляция будет отключена. разработан во многих осветителях.
Лампы легко фильтруются до обеспечивают цветной свет в волокне. Использование подвижных фильтров, обычно в колесо, приводимое в движение маленьким электродвигателем, позволяет цвету свет должен быть изменен в выбранной последовательности.
Сложность осветители не позволяют большинству пользователей создавать свои собственные, но многие производители предлагают различные модели, оптимизированные для различных типов волокон и приложения. Работа с этими производителями - лучший способ выберите подходящий осветитель и совместимые волокна.
Пассивный Освещение с помощью оптоволокна осуществляется с помощью солнечных панелей, установленных на крыше. коллекторы, которые доставляют солнечный свет по оптоволокну в комнаты в здании или ниже палубы для кораблей.

Крепления для оконечных излучателей
Обычно, свет выходит из волокна с торцевым излучателем в конусе света, определяемом числовая апертура волокна. В некоторых случаях этого будет достаточно для освещения. Однако иногда желательно сфокусировать свет на меньшем участке создайте освещенное пятно определенной формы или рассредоточьте свет, чтобы напоминать обычную лампочку.Концевые приспособления с линзами доступны, которые могут фокусировать свет по мере необходимости, но должны быть выбраны для совместимость с используемым волокном.
Светильники декоративные также доступны для создания привлекательного светильника для света, а не только конец волокна. Производители предлагают множество различных типов этих светильники, как и обычные светильники.

Уровни освещенности
С освещение области или объекта является причиной использования волокна оптики, важнее всего уровни освещенности.Делая прямые сравнение между различными волокнами и осветителями может быть затруднено из-за множества доступных опций. Даже восприятие человека Глаз, очень чувствительный к цвету, является фактором.
Волокна с торцевым излучением легче калибровать, так как выходную мощность можно легко измерить при соответствующие расстояния от конца волокна в световых метрах откалиброван в фут-свечах. Волокна с краевым излучением труднее откалибровать, поскольку они испускают диффузные узоры и их воспринимаемые контраст зависит от окружающего освещения.
Для иллюстрации рассмотрим факторы, влияющие на освещение, обеспечиваемое различными опциями.

Общая мощность
мощность, передаваемая в оптическое волокно, зависит от интенсивности источник света, эффективность фокусировки на конце волокно, включенные фильтры (ИК, УФ и / или цвет), коэффициент отражения волокна торца и площади поперечного сечения волокна. Более крупные волокна, очевидно, на пару больше мощности.Удвоение диаметра волокна увеличивает площадь поперечного сечения в четыре раза (2 в квадрате), поэтому сопряженная мощность должна быть в четыре раза выше. Точно так же более высокая упаковка плотность на пучках волокон увеличит связанную мощность. Даже чистота концов волокон важна, так как пыль и грязь впитывают значительный свет.

Затухание в волокне
Потери в волокно из-за рассеяния и поглощения снизит выходную мощность, и поскольку затухание в волокне зависит от длины волны, цвет излучаемый свет изменится.Более длинные волокна означают, что свет будет слегка покраснел.

Проектирование оптоволоконных систем освещения
В оптоволоконном освещении отсутствуют отраслевые стандарты, поэтому каждый продукт и приложение являются собственностью.
С волоконно-оптические системы освещения настолько разнообразны, что их сложно обобщить о проектировании систем. Однако каждый дизайн-проект будет начнем с общих вещей: что горит, какой свет желательно (интенсивность, характер освещения, цвет, разнообразие и т. д.), где будет представлен свет и где будет прожектор размещен. Если дизайнер не знаком с оптоволоконным освещением, проконсультируйтесь с Настоятельно рекомендуется опытный дизайнер и подрядчик. Они будут уметь порекомендовать конструкции, компоненты волоконно-оптического освещения и производители. Они также должны быть в состоянии помочь в разработке не только волоконно-оптическая система освещения, а также питание и контроллер для система.
Если опытного подрядчика нет, можно использовать веб-сайты производителей и дистрибьюторов, чтобы узнать больше о том, что возможны приложения, какие компоненты доступны и горячо к реализовать их.Также можно увидеть варианты покупки компоненты и сборка их самостоятельно или покупка полной системы готов к установке.

Установка оптоволоконных систем освещения
установка оптоволоконных систем освещения предполагает установку кабели, осветители и светильники. Большинство приложений являются кастомными и многие потребуют специальных практик, связанных с компонентами использовался. Работа с производителями, которые не только разработали компоненты, но и монтажные приспособления и методы являются лучшими способ убедиться, что установка сделана правильно.Если приложение новый тип, экспериментируя, чтобы определить, будет ли он работать должным образом, прежде чем совершение фактической работы очень важно.
Данный совет выше, о проектировании волоконно-оптических систем освещения, также здесь, так как ничто не заменит опыт. Получается, что любой грамотный электрик, занимающийся установкой освещения, должен уметь установить волоконно-оптическая система освещения, тем более что они имеют опыт в монтаж кабеля, осветительной арматуры и электрооборудования и контроллеров.

Узнать больше
Поиск Интернет для «волоконно-оптических систем освещения» предоставит ссылки на много сайтов, на которых есть полезная информация. Не забывайте производителя или на сайтах дистрибьюторов, поскольку у них есть много примеров реальных приложений. Одна книга может быть полезна: «Волоконно-оптическое освещение» Рассела Л. ДеВо, www.fairmontpress.com.

Другие источники:
Список компаний по волоконно-оптическому освещению Американского альянса музеев
Освещение для музеев и галерей
Освещение для музеев Solux
UFO
Luxam
NoUVIR
Glasbau-Hahn
TPR FO Lighting
Kevan-Shaw

2002

-16, Волоконно-оптическая ассоциация, Inc.

Волоконная оптика в освещении | Журнал «Электротехнический подрядчик»

Одна из моих недавних колонок в журнале была посвящена некоммуникационному использованию волоконной оптики - освещению. В этой статье я еще раз вернусь к этой теме, чтобы конкретизировать ее еще больше, используя иллюстрации, чтобы показать, как работает оптоволоконное освещение, и показать некоторые примеры приложений.

Пластиковые волокна для освещения могут быть такими же большими, как этот пример - 12 мм.

В волоконно-оптическом освещении оптическое волокно используется в качестве «световода», передающего свет от источника по оптоволокну в удаленное место.В некоторых осветительных приборах используются большие пластиковые волокна, подобные приведенному выше, в то время как в других используются пучки стеклянных или пластиковых волокон для передачи большего количества света. Свет может излучаться из конца волокна, создавая небольшой эффект прожектора (также называемого «торцевым свечением»), или излучаться снаружи волокна по его длине, как неоновая или люминесцентная лампа (также называемое «боковое свечение»).

Пластиковое оптическое волокно.

Пластиковое оптоволокно, расположенное выше, освещается красным лазером в оптоволоконном визуальном локаторе повреждений, который используется почти каждым установщиком оптоволоконного кабеля.Он показывает, как волокно можно использовать для освещения и дизайна. Свет проходит через волокно, образуя на конце красный источник света. Свет, потерянный в волокне, выходит за пределы поверхности волокна, заставляя его светиться, как неоновые трубки.

Волоконно-оптические компоненты освещения

Оптические волокна, используемые для освещения, аналогичны волокнам, используемым в связи, но они оптимизированы для передачи света, а не высокоскоростных сигналов. Волокна состоят из сердцевины, пропускающей свет, и оптической оболочки, улавливающей свет в сердцевине волокна.В отличие от коммуникационных волокон, в которых используются небольшие жилы для увеличения пропускной способности, в осветительных волокнах используются большие жилы с тонкими оболочками, чтобы максимизировать попадание света от осветителя в волокно. Волокна с боковым излучением имеют грубую границу раздела между сердцевиной и оболочкой, чтобы рассеять часть света из сердцевины по длине волокна, чтобы создать однородный световой вид, похожий на неоновые световые трубки.

Типы световодов

Концевые и торцевые световоды

Осветительные волокна могут быть сделаны из стекла, как волокна связи, или из пластика.Если волокна стеклянные, они обычно имеют очень маленький диаметр, и многие из волокон связаны вместе в один кабель с оболочкой, чтобы обеспечить достаточное пропускание света. Пластиковые волокна большего диаметра также используются, возможно, чаще, потому что они недороги и проще в установке, но они имеют более высокие потери света и не могут выдерживать тепло так же, как стеклянные волокна, что иногда ограничивает поступление света от источника.

Источник света обычно называют «волоконно-оптическим осветителем», он состоит из источника яркого света и может иметь оптику для эффективной фокусировки света в оптоволокно.Источники должны быть яркими, поэтому для больших пучков волокон обычно используются кварцевые галогенные или ксеноновые металлогалогенные лампы. В меньших пучках или отдельных волокнах используются светодиоды, которые очень эффективно объединяют свет в волокна, но не достигают уровней света других ламп, используемых для пучков волокон.

Вот несколько примеров волоконно-оптического освещения, предоставленного BL Innovative Lighting в Ванкувере, Британская Колумбия, Канада. Они не только демонстрируют гибкость оптоволоконного освещения, но и демонстрируют возможности креативного дизайна.Обратите внимание, что в других осветительных приборах используются инновационные светодиоды.

Это оптоволоконная люстра, в которой свет обеспечивается волокнами, свисающими с потолка. Волоконно-оптическая скульптура в фонтане, где волокна более крупные и жесткие, светящиеся по всей длине. Также имеется оптоволоконное освещение по краю бассейна с фонтаном.

Проектирование оптоволоконного освещения

Проектирование оптоволоконного освещения может быть трудным, поскольку кажется, что каждый продукт является запатентованным, и каждое приложение уникально.Кроме того, в отличие от оптоволоконной связи, отраслевых стандартов практически нет. Поскольку существует так много разнообразия волоконно-оптических систем освещения, трудно делать какие-то общие выводы о проектировании систем. Тем не менее, каждый дизайн-проект начинается с общих элементов: что освещается, какой тип света желателен (интенсивность, характер освещения, цвет и т. Д.), Какие уникальные особенности дизайна и где будет размещен осветитель.

Есть несколько конструктивных особенностей, присущих только освещению. Затухание оптического волокна зависит от цвета, что требует выбора цвета источника, который будет правильным после того, как будет учтено хроматическое затухание используемого волокна.Тепло от ламповых осветителей может потребовать вентиляции. Для систем с боковой подсветкой может потребоваться освещение с обоих концов, чтобы обеспечить равномерное освещение по всему волокну.

Смоделированный ландшафт Марса с звездным небом, созданный с помощью волоконной оптики.

Если проектировщик не знаком с оптоволоконным освещением, настоятельно рекомендуется проконсультироваться с опытным проектировщиком, подрядчиком или производителем. Они смогут порекомендовать конструкции, компоненты волоконно-оптического освещения и производителей. Они также должны быть в состоянии помочь спроектировать не только волоконно-оптическую систему освещения, но также электропитание и контроллер для системы.

Установка оптоволоконных систем освещения включает в себя установку кабелей, осветительных приборов и светильников. Большинство приложений являются настраиваемыми, и многие из них потребуют специальных практик, связанных с используемыми компонентами. Работа с производителями, которые разработали не только компоненты, но также приспособления и методы установки, - лучший способ обеспечить правильную установку. Если приложение нового типа, возможно, потребуется поэкспериментировать, чтобы определить, будет ли оно работать должным образом, прежде чем приступать к реальной работе.

Приведенный выше совет по проектированию оптоволоконных систем освещения применим и здесь, поскольку ничто не может заменить опыт. Но любой компетентный электрик, способный установить освещение, должен иметь возможность установить волоконно-оптическую систему освещения, тем более, что он имеет опыт монтажа кабелей, осветительных приборов, электроэнергии и контроллеров.

Дополнительные сведения

Для получения дополнительной информации о волоконно-оптических системах освещения не упускайте из виду сайты производителей или дистрибьюторов, поскольку на них есть множество примеров реальных приложений.Еще одна полезная опция - «Волоконно-оптическое освещение» Рассела Л. ДеВо.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
