ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 Электроустановки низковольтные. Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов

Дата введения 2015-01-01

Страница 2 (пункты с 542.3 по 544.2.3)

<< Страница 1 (пункты с 541 по 542.2.8)
Страница 3 (приложения A, B, C, D, DA, библиография) >>

542.3 Заземляющие проводники

542.3.1 Заземляющие проводники должны удовлетворять требованиям 543.1.1 или 543.1.2. Площадь их поперечного сечения должна быть не менее 6 мм² для меди или 50 мм² для стали. Если голый заземляющий проводник прокладывают в грунте, его размеры и характеристики должны соответствовать указанным в таблице 54.1.

Когда подтверждена невозможность стекания тока короткого замыкания на заземляющий электрод (например, в системе защитного заземления TN или IT), заземляющие проводники могут быть выбраны в соответствие с указаниями 544. 1.

Алюминиевые проводники не должны использовать в качестве заземляющих проводников.

Примечание — Если систему молниезащиты соединяют с заземлителем, то площадь поперечного сечения заземляющего проводника должна быть по крайней мере 16 мм² для меди (Cu) или 50 мм² для железа (Fe) (см. серию МЭК 62305).

542.3.2 Соединение заземляющего проводника с заземлителем должно быть надежным и с соответствующими электрическими характеристиками. Соединение может быть выполнено с помощью сварки, опрессовки, соединительного зажима или другим механическим соединителем. Механическое соединение должно монтировать в соответствии с инструкцией изготовителя. Установка соединительного зажима не должна приводить к повреждению электрода или заземляющего проводника.

Паяные соединения или паяные детали, которые зависят исключительно от припоя, не следует применять самостоятельно, поскольку они не обеспечивают требуемую механическую прочность.

Примечание — Если применяют вертикальные электроды, должна быть обеспечена возможность контроля соединения и замены вертикального стержня.

542.4 Главный заземляющий зажим (шина)

542.4.1 В каждой установке, в которой применяют защитное уравнивание потенциалов, следует предусмотреть главный заземляющий зажим (шина) и к нему должны быть присоединены:

— защитные проводники уравнивания потенциалов;

— заземляющие проводники;

— защитные проводники;

— проводники функционального заземления, при наличии.

Примечания

1 Не требуется непосредственно подключать каждый отдельный защитный проводник к главному заземляющему зажиму (шине), если они электрически связаны с ним через другие защитные проводники.

2 Главный заземляющий зажим в здании, как правило, применяют в целях функционального заземления. Для информационных технологий его рассматривают как базовую точку подключения информационной сети к заземлителю.

542.4.2 Должна быть предусмотрена возможность индивидуального отсоединения каждого проводника присоединенного к главному заземляющему зажиму. Соединение должно быть надежным, а отсоединение выполняться с помощью инструмента.

Примечание — Отсоединение от главного заземляющего зажима должно быть удобным для проведения измерения сопротивления заземляющего устройства.

543 Защитные проводники

543.1 Минимальное сечение

543.1.1 Сечение любого защитного проводника должно удовлетворять условиям автоматического отключения питания в соответствии с указаниями МЭК 60364-4-41 (подраздел 413.1) и должно обеспечивать стойкость к протеканию токов короткого замыкания.

Сечение защитного проводника рассчитывают в соответствие с указаниями 543.1.2 или выбирают по таблице 54.2. Также следует выполнять условия 543.1.3.

Зажимы для защитных проводников должны соответствовать их размерам в соответствии с выбором по указаниям настоящего пункта.

В системе TT, где заземлители источника питания и открытых проводящих частей потребителя независимы (см. 312.2. 2), площадь поперечного сечения защитных проводников должна быть не менее:

— 25 мм² для меди,

— 35 мм² для алюминия.

Таблица 54.2 — Минимальное сечение защитных проводников

Сечение линейных проводников S, мм²	Минимальное сечение соответствующего защитного проводника, мм²
Сечение линейных проводников S, мм²	из того же материала, что и линейный	из материала, отличного от линейного
S ≤ 16	S	k₁ / k₂*S
16 ≤ S ≤ 35	16¹⁾	k₁ / k₂*16
S > 35	S / 2¹⁾	k₁ / k₂*S / 2
* k₁— значение коэффициента k для линейного проводника, рассчитанного по формуле приложения А. 54.1 настоящего стандарта или взятого из таблицы А43 МЭК 60364-4-43 [5] в соответствии с материалом проводника и изоляции; k₂ — значение коэффициента k для защитного проводника, выбранного из таблиц А.54.2-А.54.6 настоящего стандарта в соответствии с условиями применения.
¹⁾ Для PEN-проводника, уменьшение сечения возможно только при выполнении ограничений по выбору сечения нейтрального проводника (см. МЭК 60364-5-52 [6]).

543.1.2 Сечение защитных проводников должно быть не менее чем:

— сечения, выбранного в соответствии с указаниями МЭК 60949;

— или сечения, рассчитанного по нижеследующей формуле, применяют только при времени срабатывания защиты не более 5 с

где S — сечение, мм²;

L— значение тока глухого короткого замыкания, который может протекать по цепи защиты, А;

t— время срабатывания защитного устройства, с.

Если в результате расчета получают нестандартное значение сечения проводника, то выбирают ближайшее большее значение;

k— коэффициент, зависящий от материала защитного проводника, изоляции, прилегающих частей, начальной и конечной температуры (расчет

k см. приложение А).

Примечания

1 Следует учитывать токоограничение за счет импеданса цепи и ограничение I²t аппаратом защиты.

2 Указания по ограничению температуры во взрывоопасных средах приведены в [3].

3 Для кабелей с минеральной изоляцией [9] в случае, когда стойкость к току короткого замыкания металлической оболочки кабеля больше, чем у проводников цепи, не требуется рассчитывать сечение металлической оболочки, используемой в качестве защитного проводника.

543.1.3 Сечение любого защитного проводника, который не является жилой кабеля или не проложен в общей оболочке с проводниками цепи, должно быть не менее:

— 2,5 мм² Cu или 16 мм² Аl, если есть механическая защита,

— 4 мм² Си или 16 мм² Аl, если механическая защита отсутствует.

Примечание — Это не исключает возможность использования стали в качестве защитного проводника (см. 543.1.2).

Защитный проводник, не являющийся частью кабеля, считается механически защищенным, если он проложен в трубе, коробе или другим подобным способом.

543.1.4 Если защитный проводник является общим для двух или более цепей, то его сечение выбирают следующим образом:

— рассчитывают в соответствии с 543.1.1, исходя из максимально ожидаемого тока короткого замыкания и времени отключения цепи или;

— выбирают по таблице 54.2 по отношению к цепи с максимальным сечением проводников цепи.

543.2 Типы защитных проводников

543.2.1 Защитные проводники могут быть представлены одним из нижеследующих типов или их комбинацией:

— проводники (жилы) многожильного кабеля;

— изолированный или голый проводник, который проложен в общей оболочке с рабочими проводниками;

— стационарно проложенные голые или изолированные проводники;

— металлические оболочки кабелей, экраны кабелей, броня кабелей, проволочная оплетка, концентрические проводники, металлические трубы, объекты, удовлетворяющие положениям перечислениям a) и b) 543. 2.2.

Примечание — См. 543.8 по их расположению.

543.2.2 Если в установке есть низковольтные устройства защиты и управления (см. МЭК 61439-1 и МЭК 61439-2) или шинопроводы (см. МЭК 60439-2), то их металлические оболочки или рамы могут быть использованы в качестве защитных проводников при одновременном выполнении нижеследующих условий:

a) электрическая непрерывность предусмотрена конструкцией или установкой дополнительных перемычек таким образом, что обеспечивается защита от механических, химических и электрохимических повреждений;

b) они удовлетворяют указаниям 543.1;

c) должна быть предусмотрена возможность подключения других защитных проводников в предусмотренных точках.

543.2.3 В качестве защитных проводников и защитных проводников уравнивания потенциалов не следует использовать следующие металлические части:

— трубы систем водоснабжения;

— трубопроводы с горючими газами и жидкостями.

Примечание 1 — Катодную защиту см. 542.2.6;

— конструкции подверженные механическим нагрузкам в нормальных условиях;

— гибкие или мягкие проводники, за исключением специально предназначенных для этих целей;

— гибкие части;

— поддерживающие конструкции электропроводок, кабельные лотки и кабельные лестницы.

Примечание 2 — Примеры защитных проводников, включая защитные проводники уравнивания потенциалов, проводники защитного заземления и заземляющие проводники, относятся к случаю, когда их применяют для защиты от поражения электрическим током.

543.3 Электрическая непрерывность защитных проводников

543.3.1 Защитные проводники должны быть соответствующим образом защищены от механических повреждений, ухудшения состояния из-за химических и электрохимических воздействий, электродинамических и термодинамических сил.

Каждое соединение (например, болтовые соединения, зажимы) между защитными проводниками или между защитным проводником и другим оборудованием должно обеспечивать на длительный период электрическую непрерывность и соответствующую механическую прочность и защиту. Болты, соединяющие защитные проводники, не следует применять для другой цели.

Соединения не должны выполнять пайкой.

Примечание — У всех электрических соединений должны быть удовлетворительная тепловая емкость и механическая прочность, чтобы выдерживать любую комбинацию тока/времени, который может произойти в проводнике или в кабеле/оболочке с самой большой площадью поперечного сечения.

543.3.2 Соединения защитных проводников должны быть доступными для осмотра и испытаний за исключением соединений:

— заполненных компаундом;

— находящихся в закрытых полостях;

— в металлических трубах, коробах или сборных шин;

— выполненных сваркой;

— выполненных опресовкой.

543.3.3 В цепях защитных проводников не следует устанавливать отключающие устройства, однако в них могут быть соединения, предназначенные для проведения испытаний и разбираемые с помощью инструментов.

543.3.4 В случае осуществления мониторинга заземления, означенные устройства, (например, датчики, катушки, трансформаторы тока) не следует включать последовательно в цепь защитных проводников.

543.3.5 Открытые проводящие части аппаратов не должны использоваться в качестве защитных проводников другого оборудования, за исключением указанного 543.2.2.

543.4 PEN, PEL или РЕМ-проводники

Примечание — Поскольку эти проводники выполняют две функции функцию РЕ-проводника и N-, L- или как M- проводника, должны быть рассмотрены все требования применительно к соответствующим функциям.

543.4.1 PEN, PEL или PEM-проводники можно применять только в стационарных установках и с точки зрения механической прочности их сечение должно быть не менее 10 мм² по Cu или 16 мм² по Al.

Примечания
1 По причинам электромагнитной совместимости, PEN-проводник не следует применять после точки ввода в установку (см. МЭК 60364-4-44 (пункт 444.4.3)).

2 В соответствии с указаниями [4] не допускается применять PEN, PEL или РЕМ-проводники во взрывоопасных зонах.

543.4.2 Изоляция PEN, PEL или PEM-проводника должна быть рассчитана на напряжение линейных проводников.

Металлические оболочки электропроводок не следует использовать в качестве PEN, PEL или PEM-проводника, за исключением сборных шин, соответствующих требованиям МЭК 60439-2 и шинопроводов, соответствующих требованиям МЭК 61534-1.

Примечание — Вопросы электромагнитной совместимости, возникающие при вводе PEN, PEL или PEM-проводника внутрь оборудования являются прерогативой технического комитета по соответствующему оборудованию.

543.4.3 Если после точки установки функции нейтрального/ средней точки/ линейного и защитного проводников выполняют отдельные проводники, то не допускается присоединять нейтральный/ средней точки/ линейный проводник к заземленной части установки. Однако, можно из PEN, PEL или PEM-проводника сформировать несколько нейтральных/ средней точки/ линейных и защитных проводников.

PEN, PEL или PEM-проводник в этом случае должны присоединять к зажиму или шине, предназначенной для защитного проводника (см. рисунок 54.1а), если нет специального зажима или шины предназначенной для присоединения PEN, PEL или PEM-проводника (примеры даны на рисунках 54. 1b и 54.1c).

Примечание — В системах с безопасным напряжением постоянного тока, например, в телекоммуникационных, нет PEL или PEM-проводника.

543.4.4 Сторонние проводящие части не могут использовать в качестве PEN, PEL или PEM-проводника.

543.5 Совмещенное защитное и функциональное заземление

543.5.1 При применении объединенных заземляющих проводников защитного и функционального заземления, в первую очередь следует выполнять требования к защитным проводникам. Требования, относящиеся к функциональному заземлению выполняют в дополнение, (см. МЭК 60364-4-44 (раздел 444)).

В системах постоянного тока для информационных технологий PEL или PEM-проводник также можно применять, как объединенный для функционального и защитного заземления.

Примечание — Подробную информацию см. МЭК 61140 (пункт 7.5.3.1).

543.6 Токи в защитных заземляющих проводниках

Проводник защитного заземления не следует применять в качестве проводящего пути для тока в нормальных эксплуатационных режимах (например, в соединениях с фильтрами, установленными по соображениям электромагнитной совместимости), см. также МЭК 61140.

Если в нормальном эксплуатационном режиме ток превышает 10 мА, то следует применять усиленный защитный проводник (см. 543.7).

Примечание — Емкостные токи утечки, например, создаваемые кабелями или двигателями, должны быть уменьшены при проектировании установки и оборудования.

543.7 Усиленные защитные проводники при токах утечки превышающих 10 мА

При подключении стационарного оборудования с токами утечки, превышающими 10 мА, к защитным проводникам предъявляют следующие требования:

— если у оборудования есть только одна точка (терминал) для подключения защитного проводника, то его сечение должно быть не менее 10 мм² по Cu или 16 мм² по Al по всей длине.

Примечание 1 — PEN, PEL или РЕМ проводник, выбранный в соответствии с требованиями 543.4, должен удовлетворять и этим требованиям;

— если у оборудования есть вторая точка (терминал) для подключения защитного проводника, должен быть проложен второй защитный проводник минимального сечения, требуемого для защиты от косвенного прикасания до точки, где сечение защитного проводника должно быть не менее 10 мм² по Cu или 16 мм² по Al.

Примечание 2 — В системе TN-C, где нейтральный проводник объединен с защитным проводником в единый PEN-проводник до зажима оборудования, ток защитного проводника рассматривают как ток нагрузки.

Примечание 3 — Оборудование с большими токами утечки может быть несовместимым с установками, в которых применяют защитные устройства дифференциального тока.

543.8 Размещение защитных проводников

Если для защиты от поражения электрическим током применяют устройство защиты от сверхтока, то защитный проводник должен быть объединен с фазными проводниками или проложен в непосредственной близости.

544 Защитные проводники уравнивания потенциалов

544.1 Защитные проводники уравнивания потенциалов, присоединяемые к главному заземляющему зажиму (шине)

544.1.1 Сечение защитных проводников уравнивания потенциалов, которые присоединяют к главной заземляющей шине (ГЗШ) должно быть не менее половины сечения самого большего защитного проводника установки и не менее:

— 6 мм² по Cu;

— или 16 мм² по Al;

— или 50 мм² по стали.

Сечение защитных проводников уравнивания потенциалов, которые присоединяют к ГЗШ не должно быть больше 25 мм² Си или эквивалентного для других материалов.

544.2 Защитные проводники уравнивания потенциалов для дополнительного уравнивания

544.2.1 Проводимость проводника уравнивания потенциалов, соединяющего две открытые проводящие части, должна быть не ниже минимальной проводимости защитного проводника из проводников, присоединенных к открытым проводящим частям.

544.2.2 Проводимость проводника уравнивания потенциалов, соединяющего открытую проводящую часть и стороннюю проводящую часть, должна быть не ниже проводимости соответствующего защитного проводника половинного сечения.

544.2.3 Проводник уравнивания потенциалов, соединяющий две сторонние проводящие части, должен соответствовать требованиям 543.1.3.

Монтаж заземляющих и нулевых защитных проводников / Публикации / Energoboard.ru

Разместить публикацию Мои публикации Написать
5 июля 2012 в 10:00
Заземляющие и нулевые защитные проводники в помещениях и в наружных установках должны быть доступны для осмотра. Это требование не относится к нулевым жилам и металлическим оболочкам кабелей, трубам скрытой электропроводки, металлоконструкциям и трубам, находящимся в земле и фундаментах, а также заземляющим и нулевым защитным проводникам, проложенным в трубах и коробах и в скрытых несменяемых электропроводках.

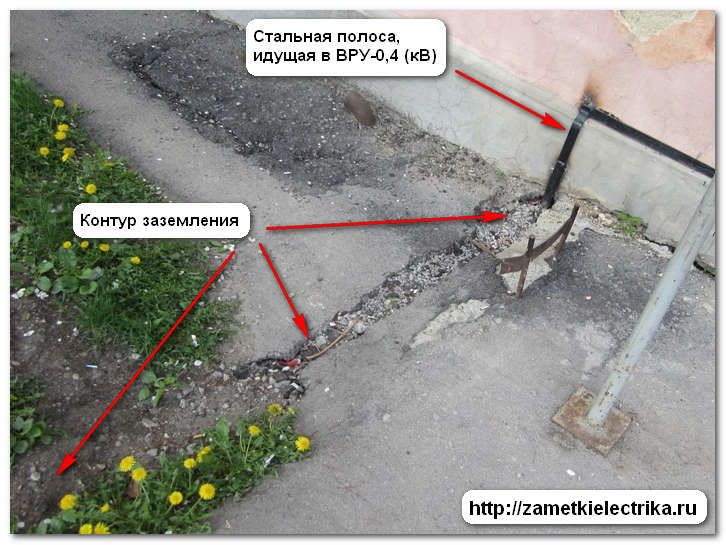

Заземляющие проводники прокладывают горизонтально и вертикально или параллельно наклонным конструкциям зданий.
В сухих помещениях заземляющие проводники по бетонным и кирпичным основаниям могут укладываться непосредственно по основаниям с креплением полос дюбель-гвоздями, а в сырых, особо сырых помещениях и в помещениях с едкими парами прокладку проводников выполняют на подкладках или опорах (держателях) на расстоянии не менее 10 мм от основания.
Заземляющие проводники крепят на расстояниях 600 — 1000 мм между креплениями на прямых участках, 100 мм на поворотах от вершин углов, 100 мм от мест ответвлений, 400 — 600 мм от уровня пола помещения и не менее 50 мм от нижней поверхности съемных перекрытий каналов. Через стены, перегородки и перекрытия заземляющие проводники прокладывают в открытых проемах или в гильзах, а при пересечении температурных швов устанавливают компенсаторы.
Соединение заземляющих проводников и присоединение их к металлическим конструкциям зданий выполняют сваркой, за исключением разъемных мест, предназначенных для измерений. Длину нахлестки для сварки проводников при соединениях принимают равной ширине полосы при прямоугольном сечении и шести диаметрам — при круглом сечении.
К корпусам электродвигателей и электрических аппаратов заземляющие проводники присоединяют, как правило, под заземляющий болт, имеющийся на их корпусах. Электродвигатели, установленные на салазках, заземляют путем присоединения к последним заземляющего проводника.
При наличии сотрясений или вибрации принимают меры против ослабления контакта (установка контргайки, контрящих шайб и т. п.). Контактные поверхности на электрооборудовании и у заземляющих проводников в местах болтового соединения зачищают до металлического блеска и покрывают тонким слоем технического вазелина.
Способ соединения заземляющих проводников и подсоединения их к заземляющим болтам указан на рис. 2. Если на трубопроводах, используемых в качестве заземлителей, установлены задвижки, водомеры или выполнены фланцевые соединения, то в этих местах приваривают или устанавливают на хомутах обходные перемычки сечением не менее 100 мм2.
Открыто проложенные заземляющие и нулевые защитные проводники имеют отличительную окраску — по зеленому фону желтая полоса вдоль проводника. Окраске не подлежат места, предназначенные для подсоединения инвентарных переносных заземлителей.
30 декабря 2020 в 11:28 81
29 декабря 2020 в 15:16 91
28 декабря 2020 в 20:10 101
28 декабря 2020 в 16:40 154
25 декабря 2020 в 18:18 132
25 декабря 2020 в 14:24 152
25 декабря 2020 в 14:20 99
25 декабря 2020 в 14:14 112
25 декабря 2020 в 14:05 115
23 декабря 2020 в 20:18 113
4 июня 2012 в 11:00 155481
12 июля 2011 в 08:56 34499
28 ноября 2011 в 10:00 22648
21 июля 2011 в 10:00 15640
29 февраля 2012 в 10:00 14096
16 августа 2012 в 16:00 13826
14 ноября 2012 в 10:00 13402
24 мая 2017 в 10:00 13174
25 декабря 2012 в 10:00 11282
27 февраля 2013 в 10:00 9415
Заземляющие проводники
1. 7.113. Сечения заземляющих проводников в электроустановках до 1 кВ должны соответствовать требованиям 1.7.126 к защитным проводникам.
Наименьшие сечения заземляющих проводников, проложенных в земле, должны соответствовать таблице 1.7.4.
Прокладка в земле алюминиевых неизолированных проводников запрещается.
1.7.114. В электроустановках выше 1 кВ с эффективно заземленной нейтралью сечения заземляющих проводников должны быть выбраны такими, чтобы при протекании по ним наибольшего тока однофазного КЗ в электроустановках с эффективно заземленной нейтралью или тока двухфазного КЗ в электроустановках с изолированной нейтралью температура заземляющих проводников не превысила 400⁰С (кратковременный нагрев, соответствующий полному времени действия основной защиты и отключения выключателя).
1.7.115. В электроустановках выше 1 кВ с изолированной нейтралью проводимость заземляющих проводников, имеющих сечение 25 мм² и менее по меди или равноценное ему из других материалов, должна составлять не менее 1/3 проводимости фазных проводников. Как правило, не требуется применение медных проводников сечением более 25 мм², алюминиевых — 35 мм², стальных — 120 мм². В производственных помещениях с такими электрическими магистралями заземления из стальной полосы должны иметь сечение не менее 100 мм². Допускается применение круглой стали того же сечения
1.7.116. Для выполнения измерений сопротивления заземляющего устройства в удобном месте должна быть предусмотрена возможность отсоединения заземляющего проводника. В электроустановках до 1 кВ таким местом, как правило, является главная заземляющая шина. Отсоединение заземляющего проводника должно быть возможно только при помощи инструмента.
1.7.117. Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках до 1 кВ, должен иметь сечение не менее 10 мм² для медных проводников, 16 мм² для алюминиевых проводников или быть размером не менее 25х3 мм²для стальных проводников. .
1.7.118. У мест ввода заземляющих проводников в здания должен быть предусмотрен опознавательный знак.
Главная заземляющая шина
1.7.119. Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки до 1 кВ или отдельно от него.
Внутри вводного устройства в качестве главной заземляющей шины следует использовать шину РЕ.
При отдельной установке главная заземляющая шина должна быть расположена в доступном, удобном для обслуживания месте вблизи вводного устройства.
Сечение главной заземляющей шины должно быть не менее сечения РЕ (РЕN)-проводника питающей линии.
Главная заземляющая шина должна быть, как правило, медной. Допускается выполнение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.
Конструкцией шины должна быть предусмотрена возможность индивидуального отсоединения присоединенных к ней проводников. Отсоединение должно быть возможно только при помощи инструмента.
В местах, доступных только квалифицированному персоналу (например, щитовое помещение жилого дома), главную заземляющую шину следует устанавливать открыто. В местах, доступных посторонним лицам (например, подъезд или подвал дома), она должна иметь защитную оболочку — шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак .
1.7.120. Если здание имеет несколько обособленных вводов, главная заземляющая шина должна быть выполнена для каждого вводного устройства. При наличии одной или нескольких встроенных трансформаторных подстанций главная заземляющая шина должна устанавливаться возле каждой трансформаторной подстанции. Эти шины должны быть соединены между собой при помощи проводника уравнивания потенциалов, сечение которого должно быть не менее половины сечения РЕ (РЕN)-проводника той линии среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее сечение. Не требуется сечение этого проводника более 25 мм²по меди или эквивалентное из другого материала. Для соединения нескольких главных заземляющих шин могут быть использованы сторонние проводящие части, если они соответствуют требованиям 1.7.122 к непрерывности и проводимости электрической цепи.
Защитные проводники (РЕ-проводники)
1.7.121. В качестве нулевых защитных РЕ-проводников в электроустановках до 1 кВ могут быть использованы:
1) Специально предусмотренные проводники:
жилы многожильных кабелей;
изолированные или неизолированные провода в общей оболочке с фазными проводами;
стационарно проложенные изолированные или неизолированные проводники.
Понятия и термины заземления и защитных мер безопасности
Электрическая сеть с эффективно заземленной нейтралью — трехфазная электрическая сеть напряжением выше 1кВ, в которой коэффициент замыкания на землю не превышает 1. 4.
Коэффициент замыкания на землю в трехфазной электрической сети определяется отношением разности потенциалов между неповрежденной фазой и землей в точке замыкания на землю другой или двух других фаз к разности потенциалов между фазой и землей в этой точке до замыкания.
Глухозаземленная нейтраль — нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление.
Изолированная нейтраль — нейтраль трансформатора или генератора, неприсоединенная к заземляющему устройству или при присоединенная к нему через приборы сигнализации, измерения, защиты и подобные им устройства, имеющие большое сопротивление.
Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.
Защитное заземление — заземление, выполняемое с целью обеспечения электробезопасности.
Рабочее заземление — заземление какой-либо точки токоведущих частей электроустановки, необходимое для обеспечения работы электроустановки.
Зануление в электроустановках напряжением до 1кВ — преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.
Замыкание на землю — случайное соединение находящихся под напряжением токоведущих частей электроустановки с землей. Замыканием на корпус называется случайное соединение находящихся под напряжением частей электроустановки с их конструктивными частями, нормально не находящимися под напряжением.
Заземляющее устройство — совокупность заземлителя и заземляющих проводников.
Заземлитель — проводник или совокупность металлически соединенных между собой проводников, находящихся в соприкосновении с землей.
Искусственный заземлитель — заземлитель, специально выполняемый для целей заземления.
Естественный заземлитель — находящиеся в соприкосновении с землей электропроводящие части коммуникаций, зданий и сооружений производственного или иного назначения, используемые для целей заземления.
Главная заземляющая шина — шина, являющаяся частью заземляющего устройства электроустановки напряжением до 1кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.
Открытая проводящая часть — электропроводящая часть электроустановки, доступная прикосновению человека, нормально не находящаяся под напряжением, но которая может оказаться под напряжением при нарушении изоляции.
Сторонняя проводящая часть — электропроводящая часть, которая не является частью электроустановки.
Токоведущая часть — электропроводящая часть электроустановки, находящаяся в процессе работы под рабочим напряжением.
Заземляющий проводник — проводник, соединяющий заземляемые части с заземлителем.
Защитный проводник — проводник, предназначенный для целей электробезопасности.
Защитный заземляющий проводник — защитный проводник, предназначенный для защитного заземления.
Защитный проводник уравнивания потенциалов — защитный проводник, предназначенный для защитного уравнивания потенциалов.
Нулевой защитный проводник — защитный проводник в электроустановках напряжением до 1кВ, предназначенный для присоединения открытых проводящих частей к глухозаземленной нейтрали источника питания.
Нулевой рабочий проводник — проводник, используемый для питания электроприемников напряжением до 1кВ, соединенный с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в сетях постоянного тока.
Совмещенный нулевой рабочий и нулевой защитный проводник — проводник, сочетающий функции нулевого защитного и нулевого рабочего проводника.
Зона растекания — область земли между заземлителем и зоной нулевого потенциала.
Зона нулевого потенциала — область земли, находящаяся вне зоны влияния какого-либо заземлителя, электрический потенциал которой принимается равным нулю.
Напряжение на заземляющем устройстве — напряжение, возникающее при стекании тока с заземлителя в землю между точкой ввода тока в заземляющее устройство и зоной нулевого потенциала.
Напряжение прикосновения — напряжение между двумя электропроводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека.
Напряжение шага — напряжение между двумя точками на поверхности земли на расстоянии 1м одна от другой, которое принимается равным длине шага человека.
Защита от прямого прикосновения — защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.
Защита при косвенном прикосновении — защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.
Сопротивление заземляющего устройства — отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю.
Эквивалентное удельное сопротивление земли с неоднородной структурой — удельное сопротивление земли с однородной структурой, в которой сопротивление заземляющего устройства имеет то же значение, что и в земле с неоднородной структурой.
Термин «удельное сопротивление», применяемый в настоящих Правилах, для земли с неоднородной структурой следует понимать как «эквивалентное удельное сопротивление».
Защитное автоматическое отключение — автоматическое размыкание цепи одного или нескольких фазных проводников и, при необходимости, нулевого рабочего проводника в целях электробезопасности.
Термин «автоматическое отключение питания», используемый в Правилах, следует понимать как «защитное автоматическое отключение питания».
Уравнивание потенциалов — электрическое соединение проводящих частей для достижения равенства их потенциалов.
Защитное уравнивание потенциалов – уравнивание потенциалов, выполняемое в целях электробезопасности.
Термин «уравнивание потенциалов», используемый в Правилах, следует понимать как «защитное уравнивание потенциалов».
Выравнивание потенциалов — снижение разности потенциалов (напряжения шага) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или путем применения специальных покрытий земли.
Основная изоляция — изоляция токоведущих частей, обеспечивающая, помимо основного назначения, защиту от прямого прикосновения.
Дополнительная изоляция — независимая изоляция в электроустановках напряжением до 1кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.
Двойная изоляция — совокупность основной и дополнительной изоляций.
Усиленная изоляция — изоляция в электроустановках напряжением до 1кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную защите, обеспеченной двойной изоляцией.
Малое напряжение — напряжение не более 42В переменного тока и 110В — постоянного.
Разделительный трансформатор — трансформатор, первичная обмотка которого отделена от вторичных обмоток при помощи защитного электрического разделения цепей.
Безопасный разделительный трансформатор — разделительный трансформатор, предназначенный для питания цепей малым напряжением.
Защитный экран — проводящий экран, предназначенный для отделения электрической цепи или проводников от токоведущих частей других цепей.
Защитное электрическое разделение цепей — отделение одной электрической цепи от других цепей в электроустановках напряжением до 1кВ с помощью:
-двойной изоляции;
-основной изоляции и защитного экрана;
-усиленной изоляции.
Непроводящие (изолирующие) помещения (зоны) — помещения зоны, площадки, в которых (на которых) защита при косвенном прикосновении обеспечивается высоким сопротивлением пола и стен, и в которых отсутствуют заземленные электропроводящие части.
Испытательное напряжение промышленной частоты — действующее значение напряжения частотой 50Гц, практически синусоидальной формы, которое должна выдерживать внутренняя и внешняя изоляция электрооборудования при определенных условиях испытания в течении заданного времени.
Электрооборудование с нормальной изоляцией — электрооборудование, предназначенное для применения в электроустановках, подверженных действию атмосферных перенапряжений при обычных мерах по грозозащите.
Электрооборудование с облегченной изоляцией — электрооборудование, предназначенное для применения лишь в электроустановках, не подверженных действию атмосферных перенапряжений или оборудованных специальными устройствами грозозащиты, ограничивающими амплитудное значение атмосферных перенапряжений до значения, не превышающего амплитудного значения испытательного напряжения промышленной частоты.
Источник:
Правила устройства электроустановок Республики Казахстан 2015г.
Как осуществлять соединение заземлителей контура заземления? | ЭлектроАС
Дата: 9 июня, 2011 | Рубрика: Вопросы и Ответы, Электромонтаж
Метки: Контур заземления, Электромонтаж
Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!
Роман
1. Посредством чего можно осуществить соединение стальной полосы от контура заземления к распределительному щиту?
2. Можно ли использовать для заземляющего контура, вместо уголков профили?
3. Можно ли при соединении уголков и стальной полосы использовать болтовое соединение?

Ответ:
1. Соединение стальной полосы к главной заземляющей шине необходимо осуществлять при помощи болтов, чтобы обеспечить возможность проведения электроизмерений. Так же можно к стальной полосе в распаечной коробке присоединить медный проводник сечением не менее 10 мм2 и проложить его до распределительного щита к главной заземляющей шине.

2. Вы можете использовать в качестве вертикального заземлителя стальной профиль, но толщина стенки профиля должна быть не менее 4 мм.
3. Соединение стальных уголков к стальной полосе должно осуществляться при помощи сварки.
Советуем Вам использовать для контура заземления модульную штыревую систему заземления.
ПТЭЭП
2.7.4
Присоединение заземляющих проводников к заземлителю и заземляющим конструкциям должно быть выполнено сваркой, а к главному заземляющему зажиму, корпусам аппаратов, машин и опорам ВЛ – болтовым соединением (для обеспечения возможности производства измерений). Контактные соединения должны отвечать требованиям государственных стандартов.
ПУЭ-7
1.7.111
Искусственные заземлители могут быть из черной или оцинкованной стали или медными.
Искусственные заземлители не должны иметь окраски.
Материал и наименьшие размеры заземлителей должны соответствовать приведенным в табл. 1.7.4.
1.7.116
Для выполнения измерений сопротивления заземляющего устройства в удобном месте должна быть предусмотрена возможность отсоединения заземляющего проводника. В электроустановках напряжением до 1 кВ таким местом, как правило, является главная заземляющая шина. Отсоединение заземляющего проводника должно быть возможно только при помощи инструмента.
1.7.117
Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм2, алюминиевый — 16 мм2, стальной — 75 мм2.
1.7.119
Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки напряжением до 1 кВ или отдельно от него.
Внутри вводного устройства в качестве главной заземляющей шины следует использовать шину РЕ.
При отдельной установке главная заземляющая шина должна быть расположена в доступном, удобном для обслуживания месте вблизи вводного устройства.
Сечение отдельно установленной главной заземляющей шины должно быть не менее сечения РЕ (PEN)-проводника питающей линии.
Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.
В конструкции шины должна быть предусмотрена возможность индивидуального отсоединения присоединенных к ней проводников. Отсоединение должно быть возможно только с использованием инструмента.
В местах, доступных только квалифицированному персоналу (например, щитовых помещениях жилых домов), главную заземляющую шину следует устанавливать открыто. В местах, доступных посторонним лицам (например, подъездах или подвалах домов), она должна иметь защитную оболочку — шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак.
Прочая и полезная информация
Прочая и полезная информация
Заземляющие и нулевые защитные проводники | Безопасность
В качестве заземляющих или нулевых защитных проводников должны быть использованы в первую очередь нулевые рабочие проводники, а затем специально предусмотренные для этой цели проводники (стальная полоса, круглая сталь), а также естественные проводники (трубы, оболочки кабелей и т. д.).
Выбор вида заземляющих и нулевых защитных проводников при обеспечении равных условий безопасности обслуживания электроустановок и технологического оборудования следует производить по минимуму затрат с учетом требований эстетики, а также в соответствии с табл. 1 — 4.
По проводимости, термической стойкости и сопротивлению цепи фаза — нуль заземляющие и нулевые защитные проводники должны соответствовать требованиям, приведенным в табл. 3.
Выбор защитных проводников при условии нагрева при коротком замыкании. Температура нагрева защитных проводников при КЗ должна быть
не выше следующих предельно допустимых значений, °С: Шины:
медные…………………………………………………………………………………………………………………….. 300
алюминиевые………………………………………………………………………………………………………….. 200
стальные, не имеющие непосредственного соединения с аппаратами………….      400
стальные с непосредственным присоединением к аппаратам………………………..      300
Кабели с бумажной пропитанной изоляцией на напряжение, кВ:
до 10…………………………………………………………………………………………………………………………. 200
20 — 220………………………………………………………………………………………………………………….. 125
Кабели и изолированные провода с медными и алюминиевыми жилами и изоляцией:
поливинилхлоридной и резиновой………………………………………………………………………… 150
полиэтиленовой………………………………………………………………………………………………………. 120
Медные неизолированные провода при тяжении, Н/мм»:
менее 20………………………………………………………………………………………………………………….. 250
20 и более……………………………………………………………………………………………………………….. 200
Алюминиевые неизолированные провода при тяжении, Н/мм :
менее 10………………………………………………………………………………………………………………      200
10 и более……………………………………………………………………………………………………………….. 160
Алюминиевая часть сталеалюминиевых проводов…………………………………………………..      200
Условия безопасности обслуживания нулевых рабочих и нулевых защитных проводников изложены в табл. 5.
В случае, когда сечение стальных заземляющих проводников в производственных помещениях не определяется термической стойкостью или проводимостью по сравнению с фазными, а только требованиями механической прочности, выбор стальных проводников производится по табл. 6.
Использование металлических оболочек трубчатых проводов, несущих тросов при тросовой электропроводке, металлических оболочек изоляционных труб, металлорукавов, а также брони и свинцовых оболочек проводов и кабелей в качестве заземляющих или нулевых защитных проводников запрещается.
В помещениях и наружных установках, в которых требуется применение заземления или зануления, эти элементы должны быть заземлены или занулены и иметь надежные соединения на всем протяжении. Металлические соединительные муфты и коробки должны быть присоединены к броне и к металлическим оболочкам пайкой или болтовым соединением.
Магистрали заземления или зануления и ответвления от них в закрытых помещениях и в наружных установках должны быть доступны для осмотра и иметь сечения не .менее приведенных в табл. 2. Требование о доступности для осмотра не распространяется на нулевые жилы и оболочки кабелей, на арматуру железобетонных конструкций, а также на заземляющие и нулевые защитные проводники, проложенные в трубах и коробах, а также непосредственно в теле строительных конструкций (замоноличенные).

Ответвления от магистралей к электроприемникам напряжением до 1 кВ допускается прокладывать скрыто (непосредственно в стене, под чистым полом и т. п.) с защитой их от воздействия агрессивных сред. Такие ответвления не должны иметь соединений.
В наружных установках заземляющие и нулевые защитные проводники допускается прокладывать в земле, в полу или по краю площадок, фундаментов технологических установок и т. п.

Использование неизолированных алюминиевых проводников для прокладки в земле в качестве заземляющих или нулевых защитных проводников не допускается.

Приведенные в пп. 1 — 6 проводники, конструкции и другие элементы могут служить единственными заземляющими или нулевыми защитными проводниками, если они по проводимости удовлетворяют требованиям и если обеспечена непрерывность электрической цепи на всей ее длине. Заземляющие и нулевые проводники должны быть защищены от коррозии.

Таблица 2. Наименьшие размеры заземляющих и нулевых защитных проводников

Сталь

Наименование

Медь

Алюминий

в зданиях

в наружных установках

в земле

Неизолированный проводник:
сечение, мм²
диаметр, мм

4

6

5

6

10

Сталь

Наименование

Медь

Алюминий

в зданиях

в наружных установках

в земле

Сечение изолированного провода, мм²

1,5*

2,5

—

—

—

Сечение заземляющей и нулевой жил кабелей и многожильного провода в общей защитной оболочке с фазными жилами, мм

1.5*

2,5

Толщина полки из угловой стали, мм

————-

————-

2

2,5

4

Полосовая сталь:

2
сечение, мм

————-

————-

24

48

48

толщина, мм

————-

————-

3

4

4

Толщина стенки водо- газопроводной трубы (стальной), мм

2,5

2,5

3,5

Толщина стенки тонкостенной трубы (стальной), мм

1,5

2,5

Не допускается

* При прокладке проводов в трубах сечение нулевых защитных проводников допускается применять равным 1 мм², если фазные проводники имеют то же сечение.
Таблица 3. Выбор сечения заземляющего и нулевого защитного проводника в зависимости от напряжения электроустановки и режима нейтрали

Режим нейтрали
Требования к сечению заземляющего и нулевого защитного проводников

Электроустановки напряжением выше 1 кВ с эффективно заземленной нейтралью

Сечение заземляющего проводника должно быть выбрано таким, чтобы при протекании по нему наибольшего тока однофазного КЗ температура заземляющего проводника не превысила 400°С (кратковременный нагрев, соответствующий времени действия основной защиты и полного времени отключения выключателя)

Электроустановки напряжением до 1 кВ и выше с изолированной нейтралью

Проводимость заземляющего проводника должна составлять не менее 1/3 проводимости фазных проводников, а сечение — не менее приведенных в таблице. Не требуется применения проводников сечением медных более 25 мм², алюминиевых — 35 мм²,

Режим нейтрали

Требования к сечению заземляющего и нулевого защитного проводников

стальных — 120 мм². В производственных помещениях с такими электрическими магистралями заземления из стальной полосы должны иметь сечение не менее 100 мм². Допускается применение круглой стали того же сечения.

Электроустановки напряжением до 1 кВ с заземленной нейтралью

Полная проводимость нулевого защитного проводника во всех случаях должна быть не менее 50% проводимости фазного проводника

Примечания: 1. В целях обеспечения автоматического отключения аварийного участка проводимость фазных и нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой защитный проводник возникал ток КЗ, превышающий (не менее) в 3 раза номинальный ток плавкого элемента ближайшего предохранителя, в 3 раза номинальный ток нерегулируемого расцепителя или уставку тока регулируемого расцепителя автоматического выключателя, имеющего обратнозависимую от тока характеристику.
При защите сетей автоматическими выключателями, имеющими только электромагнитный расщепитель (отсечку), проводимость указанных проводников должна обеспечивать ток не ниже уставки тока мгновенного срабатывания, умноженный на коэффициент, учитывающий разброс (по заводским данным), и на коэффициент запаса, равный 1,1. При отсутствии заводских данных для автоматических выключателей с номинальным током до 100 А кратность тока КЗ относительно уставки следует принимать не менее 1 ,4, а для автоматических выключателей с номинальным током более 100 А — не менее 1,25.

Если указанные требования не удовлетворяют значениям тока замыкания на корпус или на нулевой защитный проводник, то отключение при этих замыканиях должно обеспечиваться при помощи специальных защит.

В электроустановках напряжением до 1 кВ с заземленной нейтралью в целях удовлетворения указанных требований нулевые защитные проводники рекомендуется укладывать совместно или в непосредственной близости с фазными.

В табл. 7 приводятся стальные проводники, эквивалентные по проводимости алюминиевому проводнику круглой формы.
Значения сопротивлений нулевых защитных проводников приводятся в табл. 8 — 11.
В качестве заземляющих и нулевых защитных проводников используются медные и алюминиевые провода, жилы кабелей и нулевые шины шинопроводов. Активное сопротивление медных проводов и кабелей с резиновой и пластмассовой изоляцией при t = 70°С при изменении сечения жилы от 1 до 240 мм² изменяется от 22,2 до 0,092 Ом/км. Активное сопротивление алюминиевых проводов и кабелей с резиновой и пластмассовой изоляцией при изменении сечения жилы от 2,5 до 240 мм² изменяется от 15 до 0,156 Ом/км.
Внутреннее индуктивное сопротивление медных и алюминиевых проводов имеет незначительную величину — примерно 0,0156 Ом/км. Внешнее
Таблица 4. Условия использования нулевых рабочих проводников для зануления

Рекомендации по использованию
Условия использования

Дополнительные требования по применению

Допускается использование нулевых рабочих проводников осветительных линий для зануления электрооборудования, питающегося по другим линиям

Если все линии питаются от одного трансформатора, проводимость их удовлетворяет требованиям разд. 5 и исключена возможность отсоединения нулевых рабочих проводников во время работы других линий. В таких случаях не должны применяться автоматические выключатели, отключающие нулевые рабочие проводники вместе с фазными

В цепи заземляющих и нулевых защитных проводников не должно быть разъединяющих приспособлений и предохранителей.
В цепи нулевых рабочих проводников, если они одновременно служат для целей зануления, допускается применение выключателей, которые одновременно с отключением нулевых рабочих проводников отключают все провода, находящиеся под напряжением

Не допускается использовать в качестве нулевых защитных проводников нулевые рабочие проводники, идущие к переносным электроприемникам однофазного и постоянного тока

Для зануления таких электроприемников должен быть применен отдельный третий проводник, присоединяемый во втычном соединителе ответви- тельной коробки, в щите, щитке, сборке к нулевому рабочему или нулевому защитному проводнику

Нулевые защитные проводники линий не допускается использовать для зануления электрооборудования, питающегося по другим линиям

Примечания: 1. Однополюсные выключатели следует устанавливать в фазных проводниках, а не в нулевом рабочем проводнике.
В помещениях сухих без агрессивной среды заземляющие и нулевые защитные проводники допускается прокладывать непосредственно по стенам.

Во влажных, сырых и особо сырых помещениях с агрессивной средой заземляющие и нулевые защитные проводники следует прокладывать на расстоянии от стен не менее 10 мм.
Заземляющие и нулевые защитные проводники должны предохраняться от химических воздействий. В местах перекрещивания этих проводников с кабелями, трубопроводами, железнодорожными путями, в местах их ввода в здания и в других местах, где возможны механические повреждения заземляющих и нулевых защитных проводников, эти проводники должны быть защищены.

Прокладка заземляющих и нулевых проводников в местах прохода через стены и перекрытия должна выполняться, как правило, с их непосредственной заделкой. В этих местах проводники не должны иметь соединений и ответвлений.

У мест ввода заземляющих проводников в здания должны быть предусмотрены опознавательные знаки.

Использование специально проложенных заземляющих или нулевых защитных проводников для иных целей не допускается.

Таблица 5. Требования к изоляции нулевых рабочих и нулевых защитных проводников

Требования к изоляции
Условия применения проводников

Изоляция, равноценная изоляции фазных проводников*

Такая изоляция обязательна для нулевых рабочих и нулевых защитных проводников в тех местах, где применение неизолированных проводников может привести к образованию электрических пар или к повреждению изоляции фазных проводников в результате искрения между неизолированным нулевым проводником и оболочкой или конструкцией (например, при прокладке проводов в трубах, коробах, лотках)

Изоляция не требуется

В качестве нулевых рабочих и нулевых защитных проводников применяются кожухи и опорные конструкции комплектных шинопроводов и шины комплектных РУ (щитов, распределительных пунктов, сборок и т. п.), а также алюминиевые или свинцовые оболочки кабелей.
В производственных помещениях с нормальной средой допускается использовать в качестве нулевых рабочих проводников указанные металлические конструкции, трубы, кожухи и опорные конструкции для питания однофазных одиночных электроприемников малой мощности, например, в сетях до 42 В, при включении на фазное напряжение одиночных магнитных пускателей или контакторов, при включении на фазное напряжение электрического освещения и цепей управления и сигнализации на кранах

*Нулевые рабочие проводники должны быть рассчитаны на длительное протекание тока.
Таблица 6. Заземляющие и нулевые защитные проводники, рекомендуемые для производственных помещений

Вид заземляющего и нулевого защитного проводников
Характеристика среды

Рекомендуемые стальные проводники

Допустимые к применению стальные проводники

Магистрали заземления и зануления
Ответвления от магистралей заземления и зануления

Нормальная или влажная
Сырая или химически активная *
Нормальная или влажная
Сырая или химически активная *

Стальная полоса 40×3, 30×4 мм
Сталь круглая 0 14 мм
Стальная полоса 20×3, 25×3 мм
Сталь круглая 0 6 — 10 мм

Стальная полоса 40×4 мм, сталь круглая 0 14 мм
Стальная полоса 30×4, 30×5, 40×4 мм
Сталь круглая 0 5 — 10 мм
Стальная полоса 20×4, 25×4 мм

*Рекомендуются соответствующие среде защитные покрытия.
Таблица 7. Проводники равной активной проводимости при плотности тока до 2 А/мм²

Алюминиевые проводники сечением, мм²
Стальные проводники

круглые диамет-
ром, мм

полоса размером, мм

труба внутренним диаметром, мм (дюйм)

уголок размером, мм

2,5 4 6 10 16

6 10 14 22 32

20×3 25×3 40×3 70×4 60×4

6,3(1/4) 9,4 (3/8) 19(3/4) 32 (5/4)

25x25x3 30x30x4

индуктивное сопротивление медных и алюминиевых проводов зависит от сечения и взаимного расположения. При изменении расстояния между фазовым и нулевым проводами от 0,4 до 20 м сопротивление изменяется от 0,7 до 1,25 Ом/км.
Активное сопротивление медных шин при t = 70°С и переменном токе с изменением сечеиия от 25×3 до 120×10 мм² изменяется от 0,305 до 0,025 Ом/км. Активное сопротивление алюминиевых шин на переменном токе и при t = 70°С с изменением сечения от 25×3 до 120×10 мм² изменяется от 0,485 до 0,038 Ом/км.
Внутреннее индуктивное сопротивление шин из алюминия и меди мало и составляет примерно 0,015 Ом/км.
Металлоконструкции зданий. В качестве нулевых защитных проводников используется фермы, колонны и т. п. Стальные проводники имеют высокое удельное сопротивление при постоянном токе (0,14 Ом • мм²/м), а при переменном токе — значительное индуктивное сопротивление. Их активное и индуктивное сопротивления изменяются нелинейно в зависимости от плотности тока и соотношения периметра к сечению.
Большое значение имеет то, что стальные проводники прокладываются на некотором (в большинстве случаев значительном) расстоянии от фазных; вследствие этого значительно увеличивается внешнее индуктивное сопротивление цепи фаза — нуль. Электрическое сопротивление стальной полосы при изменении размеров от 20 х 4 до 100 х 8 и при плотности тока J = 0,5 А/мм² изменяется от 6,1 до 1,05 Ом/км. Активное и внутреннее реактивное сопротивления круглых стальных проводников при изменении диаметра от 5 до 20 мм и при плотности тока J = 0,5 А/мм² изменяются от 19,8 до 3,12 Ом/км. Сопротивление угловой стали при изменении размеров от 40×40 до 63×5 и при плотности токов J = 0,5 А/мм² изменяется от 1,76 до 1,07 Ом/км. Двутавровая балка 12 при такой же плотности тока имеет сопротивление 0,43 Ом/км. Двутавровая балка 18 при плотности тока J=0,3 А/мм² имеет сопротивление 0,37 Ом/км. Сведений по проводимости каркасов распределительных щитов, протяжных ящиков, протяжных и ответвительных коробок нет.
Стальные трубы электропроводок.
Стальные трубы всех диаметров могут быть использованы в качестве нулевых защитных проводников при относительно небольших расстояниях от подстанций до электроприемников и алюминиевых проводников. При медных проводниках, проложенных в трубах, водогазопроводные трубы диаметром мнее 2″ и электросварные диаметром до 47 мм могут быть использованы в качестве зануляющих. При больших диаметрах труб и при медных проводниках не соблюдается условие 50%-ной проводимости. При изменении диаметра водогазопроводных труб по ГОСТ 3262 — 75* от V2″ до 2 7:» сопротивление уменьшается с 2,2 до 0,7 Ом/км. При изменении диаметра электросварных труб по ГОСТ 10704 — 76 * от 20 до 59 мм сопротивление уменьшается с 2.8 до 0,9 Ом/км.
Алюминиевые оболочки кабелей. В качестве нулевого защитного проводника часто используют алюминиевые оболочки кабелей. Активное сопротивление алюминиевой оболочки кабелей при изменении сечений жилы трехжильного кабеля от 6 до 240 мм» уменьшается от 1,045 до 0,215 Ом/км в кабелях с алюминиевыми жилами и от 0,985 до 0,212 Ом/км в кабелях с медными жилами. При использовании четырехжильного кабеля активное сопротивление нулевой жилы и оболочки при изменении сечения жил кабеля от 6 до 185 мм» уменьшается от 0,867 до ОД8 Ом/км в алюминиевых кабелях и от 0,762 до ОД55 Ом/км в медных кабелях.
Лотки. Лотки типов К420 и К422 исследованы на возможность использования их в качестве нулевых защитных проводников. Было экспериментально установлено, что сопротивление 1 м секции Z = 0,77 • КГ3 Ом (/иен — 200 А) с учетом сопротивления контакта. Электрическое сопротивление контактного соединения оцинкованной пластины Z = 0,39 • КГ3 Ом (/исп — 200 А), окрашенной пластины Z = 0.65 * 10 Ом (Уисп = 200 А), целой конструкции лотка на той же длине Z- 0,32 10 3 Ом.
Исходя из проводимости лотка, равной 50%-ной проводимости фазного проводника, лотки К420 и К422 могут применяться в качестве нулевого защитного проводника, если на лотках проложены в сети с глухозаземленной нейтралью алюминиевые провода сечением не более 70 мм», а в сети с изолированной нейтралью — для всех сечений кабелей. При этом окрашенные лотки не могут быть использованы в качестве нулевых зашитных проводников.
Возможность использования лотков в качестве нулевых защитных проводников зависит от длины лотковой линии (числа соединяемых секций) и должна решаться путем расчета цепи фаза — нуль. Однако соединение лотков К420 и К422 не удовлетворяет требованиям ГОСТ 10434 — 82*. так как электрическое сопротивление контактного соединения в 2,9 раза больше сопротивления целого участка. Поэтому соединение таких лотков должно выполняться двумя болтами вместо одного или одна стороиа соединителя должна привариваться в заводских условиях.
Соединения лотков НЛ20-П2 и НЛ40-П2 (рис. 1) полностью удовлетворяют ГОСТ 10434 — 82* и могут быть рекомендованы в качестве нулевого защитного проводника в цепи фаза — нуль.
Короба прямые (рис. 2). Экспериментально было установлено, что активное сопротивление 1 м короба с учетом сопротивления электрического контакта равно:

Рис. 1. Соединение лотков типа HЛ (а) и типов НЛ20-П2 и НЛ40-П2 {б)

Рис. 2. Прямые короба
При использовании коробов в качестве нулевых защитных проводников по условиям 50%-ной проводимости могут быть проложены алюминиевые провода следующих сечений: до 95 мм² — в коробах типа KЛ, до 240 мм² — типа У1050; в сети с изолированной нейтралью — при сечениях до 240 мм². Контактное соединение оцинкованных коробов типа У1050 удовлетворяет ГОСТ 10434 — 82* и ГОСТ 17441 — 84 для контактов, отнесенных ко второму классу, и имеет электрическое сопротивление Z = 44 • 10~б Ом. Контактное соединение окрашенных коробов типа У1080 имеет электрическое сопротивление Z = 82,8 * 10~6 Ом, что больше сопротивления целого участка, поэтому эти соединения могут быть рекомендованы в том случае, если они защищены и смазаны.
Дом
Инверторы — Заземление и нейтраль
Какая конфигурация проводов используется для передачи однофазного переменного тока?
Что означает термин «заземленный»?
Что такое «заземленный провод»?
Что такое «заземляющий провод оборудования»?
Что такое «заземляющий электрод»?
Что такое «провод заземляющего электрода»?
Что означает «Облигация»?
Что означает «заземленная система распределения электроэнергии»?
Какова полярность и цветовая кодировка шнуров питания, вилок и розеток, используемых в электрических системах 120 В, 60 Гц?
Какие меры предосторожности следует соблюдать в инверторах, где ни один из токоведущих проводов не подключен к шасси?
Какие стандарты относятся к инверторам, у которых ни один из токоведущих проводов не подключен к шасси?
1.Какая конфигурация проводов используется для передачи однофазного переменного тока?
Для однофазной передачи переменного или постоянного тока требуются два проводника, по которым будет проходить ток. Их называют «токоведущими» проводниками. Третий провод используется для заземления, чтобы предотвратить повышение напряжения, которое может привести к чрезмерной опасности для подключенного оборудования или людей. Это называется «нетоковедущим» проводником (будет проводить ток только при замыкании на землю)
2.Что означает термин «заземленный»?
Термин « заземлен, » указывает, что одна или несколько частей электрической системы подключены к земле, которая считается имеющей нулевое напряжение или потенциал. В некоторых областях вместо заземления используется термин «заземление».
3. Что такое «заземленный провод»?
«Заземленный провод » — это «проводник с током», который обычно проводит ток и также подключен к земле.Примерами являются «нейтральный» провод в проводке переменного тока и отрицательный провод во многих системах постоянного тока. «Заземленная система» — это система, в которой один из токоведущих проводов заземлен.
4. Что такое «заземляющий провод оборудования»?
«Заземляющий провод оборудования » — это проводник, который обычно не пропускает ток (за исключением условий неисправности), а также заземлен. Он используется для соединения открытых металлических поверхностей электрооборудования вместе, а затем для заземления.Примерами являются неизолированный медный провод в кабеле с неметаллической оболочкой (Romex®) и зеленый изолированный провод в шнурах питания переносного оборудования. Эти заземляющие провода для оборудования помогают предотвратить поражение электрическим током и позволяют устройствам с перегрузкой по току работать должным образом при замыкании на землю. Размер этого проводника должен быть согласован с размером задействованных устройств защиты от перегрузки по току
5. Что такое «заземляющий электрод»?
«Заземляющий электрод » — это металлическое устройство, которое используется для фактического контакта с землей.К другим типам заземляющих электродов относятся металлические водопроводные трубы и металлические каркасы зданий.
6. Что такое «провод заземляющего электрода»?
«Проводник заземляющего электрода » — это проводник между общей единственной точкой заземления в системе и заземляющим электродом
7. Что означает «Связь»?
« Bond » относится к соединению между «заземленным проводом», проводниками «заземления оборудования» и проводником «заземляющего электрода».Соединение также используется для описания соединения всех открытых металлических поверхностей вместе для завершения заземляющих проводов оборудования.
8. Что означает «заземленная система распределения электроэнергии»?
Национальный электротехнический кодекс ( NEC ) требует использования «заземленной системы распределения электроэнергии» для постоянно подключенного источника переменного тока. Согласно этой системе, один из двух токоведущих проводов должен быть заземлен.Этот заземленный провод называется «нейтраль / холод / обратка». Поскольку этот проводник соединен с землей, он будет иметь почти нулевое напряжение или потенциал. При прикосновении к этому проводнику нет риска поражения электрическим током. Другой токоведущий провод называется «Линия / Живой / Горячий». Соединение между «нейтралью» и заземляющим проводом электрода выполняется только в одной точке системы. Это называется заземлением системы. Это одноточечное соединение (соединение) обычно выполняется на служебном входе или в центре нагрузки.Если это соединение будет случайно выполнено более чем в одном месте, то в заземляющих проводах оборудования будут протекать нежелательные токи. Эти нежелательные токи могут сделать инверторы и контроллеры заряда ненадежными и могут помешать работе датчиков замыкания на землю и устройств перегрузки по току. Связанный с землей заземление нельзя назвать «нейтральным». Этот проводник будет находиться под повышенным напряжением по отношению к заземлению и при прикосновении может вызвать поражение электрическим током.
9. Какова полярность и цветовая кодировка шнуров питания, вилок и розеток, используемых в электрических системах 120 В, 60 Гц?
Однофазные устройства и приборы переменного тока 120 В, 60 Гц используют 2-полюсную, 3-проводную конфигурацию заземления для соединений на стороне переменного тока. Вилка / розетка имеет три контакта / гнезда — два плоских контакта / гнезда (также называемых полюсами), которые подключены к двум токоведущим проводам, и круглый штифт / паз, который подключен к нетоковедущему проводнику (он будет нести ток только в условиях замыкания на землю) Один плоский штифт / паз подключается к черному токонесущему проводнику, который также называется «Линейный / Текущий / Горячий» полюс.Другой плоский штифт / паз подключается к белому токоведущему проводнику, который также называется «нейтраль / обратный / холодный» полюс. Третий круглый штырь / паз подключается к нетоковедущему зеленому «заземляющему проводнику оборудования». Этот зеленый «провод заземления оборудования» подключается к металлическому шасси устройства или прибора. Вилка (например, 15 А, NEMA5-15P) будет соответствовать соответствующим гнездам розетки розетки NEMA 5-15R
10. Какие меры предосторожности следует соблюдать в инверторах, где ни один из токоведущих проводов не подключен к шасси?
В некоторых инверторах, предназначенных для портативного использования, два токоведущих проводника, подключенные к слоту «Линия / Текущий / Горячий» и «Нейтральный / Возвратный / Холодный» розетки (например, 15 A NEMA5-15R) изолированы от металлическое шасси инвертора.В этих инверторах ни один из двух полюсов нельзя назвать нейтральным, поскольку оба эти полюса изолированы от шасси инвертора. Как линейный, так и нейтральный разъемы розетки будут иметь повышенное напряжение по сравнению с шасси — обычно около 60 В переменного тока (половина напряжения между двумя токонесущими проводниками). Поэтому не касайтесь нейтрального паза розетки!
Эти типы инверторов предназначены для прямого подключения к нагрузкам переменного тока. Они не предназначены для постоянной установки в распределительную проводку переменного тока в доме или автомобиле для отдыха.Поскольку этот тип подключения / установки не может быть классифицирован как постоянная установка, требование NEC о заземленной распределительной системе не применяется строго.
11. Какие стандарты относятся к инверторам, у которых ни один из токоведущих проводов не подключен к шасси?
Стандарт UL для этого типа инверторов — UL458 не требует наличия соединенной нейтрали на выходе инверторов. Пока выполняется требование по установке заземления шасси инвертора, подключенные нагрузки будут иметь тот же потенциал земли, что и шасси инвертора и дом или жилой дом.Единственное отличие состоит в том, что нейтральный слот розетки имеет примерно 60 В вместо обычных 0 В. Влияние этого минимально, поскольку части проводки и оборудование, подключенные к нейтральной стороне цепи, требуются по соображениям безопасности. стандарты должны рассматриваться, как если бы они были на 120 В переменного тока, поскольку существует много розеток с обратной проводкой или двухконтактных вилок, которые не поляризованы. Следовательно, напряжение около 60 В переменного тока нейтрального разъема недоступно для пользователя, и опасность поражения электрическим током снижается из-за отсутствия доступа.Â Основные агентства по безопасности, CSA, UL и ETL, имеют все утвержденные инверторы с этим половинным напряжением на нейтрали.
Определения терминов электрического заземления / заземления
В электрических проектах, как при строительстве, так и при техническом обслуживании, следующие термины, используемые на чертежах , «Технические характеристики» и на фактическом рабочем месте, эквивалентны и могут использоваться взаимозаменяемо: « заземление »и« земля »; « заземление » и « заземление ».Кроме того, в этой статье делается попытка исправить неправильное толкование некоторых важных терминов, часто используемых людьми, участвующими в работах по электрическому заземлению.
1. Электрическое заземление
Проводящая масса Земли, электрический потенциал которой в любой точке условно принимается равным нулю.
Электрическое заземление / точки заземления
2. Электрод заземления
Проводник или группа проводников, находящиеся в первоначальном контакте с землей и обеспечивающие электрическое соединение с ней.
Электрод заземления
3.Открытая проводящая часть
Любая деталь, к которой можно легко прикоснуться и которая не является токоведущей деталью, но которая может оказаться под напряжением в условиях неисправности.
4. Посторонняя проводящая часть
Любая токопроводящая часть, не являющаяся частью электрической установки, такая как металлические конструкции здания, металлические газовые трубы, воздуховоды переменного тока, водопроводные трубы, нагревательные трубы и т. Д., А также электрически подключенные к ним неэлектрические устройства, например, радиаторы, плиты для приготовления пищи, металлические раковины и т. д., а также неизолированные полы и стены.
Электрическое заземление и соединение постороннего оборудования Подключение
5. Защитный провод
Проводник, используемый для защиты от поражения электрическим током и предназначенный для соединения между собой любой из следующих частей:
Открытые токопроводящие части.
Посторонние токопроводящие части.
Заземляющий электрод (-ы).
Главный зажим заземления или шина (и).
Точка заземления источника (ов).
Типичное изображение схемы электрического заземления
6.Электрически независимые заземляющие электроды
Заземляющие электроды расположены на таком расстоянии друг от друга, что максимальный ток, протекающий через один из них, существенно не влияет на потенциал другого (-ых).
7. Главный зажим или шина заземления
Клемма или шина, предназначенная для подключения защитных проводов, включая эквипотенциальное соединение и функциональные заземляющие провода, если таковые имеются, к средствам заземления.
8. Эквипотенциальное соединение
Электрическое соединение для обеспечения практически равного потенциала открытых и посторонних проводящих частей.
Заземление и эквипотенциальное соединение
9. Заземляющий провод
Защитный проводник, соединяющий главную клемму заземления или шину установки с заземляющим электродом или другим средством заземления.
Проверка заземления и соединения в жилых плавательных бассейнах
Ник Громико, CMI® и Кэти Макбрайд

По данным домашней инспекции InterNACHI Стандарты практики, инспектор не требуется для проверки бассейнов или спа.Однако изучение основных компонентов и функций жилых бассейнов с упором на постоянные подземные бассейны поможет инспекторам выявить дефекты в их состоянии и установке. Одним из важных аспектов электробезопасности является правильное заземление и подключение электрического и металлического оборудования бассейнов и спа.
Безопасность прежде всего
Важно помните, что вода и электричество несовместимы. Домашние инспекторы должны посоветовать домовладельцам проконсультироваться или нанять электрика вместо того, чтобы заниматься электричеством работают сами.Всегда соблюдайте осторожность и используйте средства индивидуальной защиты. оборудование. Будьте внимательны при проведении осмотра, особенно когда поблизости находятся электрические компоненты и вода. близость друг к другу.
Никогда не беритесь за провода или компоненты, не отключая их от источника питания. Носить обувь на резиновой подошве и резиновые перчатки. Не стойте в воде при работе с или осмотр электрооборудования. Обязательно укажите все цепи, относящиеся к оборудование для бассейнов.При осмотре бассейна или спа-салона проверьте, нет ли незаконченного или плохого качество изготовления, особенно электрических компонентов, проводки и установка.
При проведении только визуальный осмотр, используйте только глаза, а не руки. Не открывать все, что не требуется открывать, особенно электрические комплектующие, коробки и панели.
Проверить заземляющий провод соединения, ослабленные провода и кабелепроводы, а также утечки воды. Помните, что вода эффективный проводник электричества.Если есть электрическая проблема с оборудование бассейна, может произойти неисправность и зарядить весь бассейн или спа, что делает его смертельно опасным.

Заземление
Электрооборудование оборудование для бассейнов должно быть заземлено и подключено методами электропроводки в соответствии с NFPA 70 National Electric Code® (NEC®).
Следующие должны быть заземленным:
все электрооборудование, связанное с циркуляционной системой;
все электрическое оборудование, расположенное в пределах 5 футов от внутренней стены бассейна;
все светильники сквозные и подводные светильники;
щитовые панели, подающие электроэнергию на оборудование, связанное с бассейном;
GFCIs:
корпуса трансформаторов и источников питания;
Коробки распределительные
; и двигатели для бассейнов
.
Заземляющие и соединительные клеммы должны быть определены как используемые для влажных и агрессивных сред. Заземление и Клеящие соединения должны быть выполнены из меди, медного сплава или нержавеющей стали. Их также следует перечислить для непосредственного захоронения.
Светильники и соответствующее оборудование также должно быть заземлено. Все узлы освещения и светильники необходимо подключать к изолированному медному заземлению провод не менее 12 AWG. Где неметаллический трубопровод установка изолированной медной перемычки 8 AWG может быть требуется в трубопроводе.Светильники для влажных ниш с гибким шнуром должны все открытые нетоковедущие металлические части должны быть заземлены.
Провод заземления оборудования должен быть проложен с фидерами между клемма заземления щитка оборудования бассейна и клемма заземления применимого сервисного оборудования.
Склеивание
Требуется склеивание получить все металлические части электрооборудования и неэлектрический металл части конструкции бассейна / спа для достижения равного электрического потенциала.Склеивание металлических частей электрооборудования образует низкоомный путь для короткого замыкания ток обратно в цепь источника для отключения устройства защиты от перегрузки по току. За заземления оборудования, следует провести отдельный изолированный медный заземлитель. подвести к клемме заземления оборудования на главной сервисной панели. Листовой металл Винты нельзя использовать для соединения заземляющих проводов.
Следующие части бассейнов, спа и гидромассажных ванн должны быть соединены между собой проводниками не менее 8 AWG, или с использованием жесткого металлического кабелепровода, в том числе:
токопроводящие оболочки бассейнов, включая заливной бетон, напыленный бетон и бетонные блоки с окрашенными или оштукатуренными покрытиями;
Сталь конструкционная арматурная
;
сетка медная жила;
поверхностей по периметру, которые выступают на 3 фута по горизонтали за внутренние стены бассейна, спа или гидромассажной ванны.Поверхность периметра, которая простирается менее чем на 3 фута и отделена от бассейна перегородкой, должна требовать эквипотенциального соединения на стороне бассейна от перегородки. Должно быть обеспечено соединение с поверхностями по периметру, которое должно быть прикреплено к бассейну, спа и гидромассажной ванне, армируя стальную или медную проволочную сетку как минимум в четырех точках вокруг бассейна, спа или гидромассажной ванны. Есть некоторые исключения;
металлические детали;
подводное освещение;
металлическая фурнитура;
электрооборудование; и
все фиксированные металлические детали.
Склеивание стыковое металлические части для образования токопроводящей дорожки, которая приведет к электрическая непрерывность между компонентами, чтобы гарантировать, что потенциал будет одинаковым во всем. Это называется эквипотенциальным склеивание. Сохранение электрического потенциала на одном уровне снижает опасность создается блуждающими токами в бассейне или в земле вокруг бассейна. Соединение (или склеивание) всего металлического в бассейне и вокруг него поможет устранить градиенты напряжения (или различия в электрическом потенциале) с одного часть бассейна в другую и от металлического оборудования в бассейн вода.
Ниже приводится общий перечень элементов, требующих эквипотенциального соединения:
все металлические части бассейна и спа;
металлическая арматура бассейна, спа, бортика, раковины, каркаса и т.д .;
кожухи и кронштейны навесных светильников;
цельнометаллическая фурнитура;
металлические части оборудования;
электрические приборы и средства управления;
металлические кабели и кабельные каналы, металлические трубы и все металлические части; и водонагреватели
, рассчитанные на ток более 50 ампер.
Соединительный провод должен быть не менее 8 AWG. или более крупная твердая медь.
Скрепленные детали
Все металлические детали конструкции бассейна, включая арматурный металл, должны быть соединены между собой с использованием одножильных медных проводов (изолированных, покрытых или неизолированных) и не менее 8 AWG, или с жестким металлическим трубопроводом из латуни или другого коррозионно-стойкого металла. Соединения склеиваемых частей должны выполняться в соответствии с NEC® (см. Разделу 250.8).
Все подводные металлические кожухи осветительных приборов должны быть скреплены, а также все металлические детали внутри или пристроен к конструкции бассейна. Металлические части электрооборудования, относящиеся к система циркуляции воды — включая насосы, моторы, металлические части бассейна крышки и сопутствующее оборудование — должны быть приклеены. Все неподвижные металлические части должны быть склеены, включая кабели в металлической оболочке и кабельные каналы, металлические трубы, металлические навесы, металлические заборы, металлические двери и металлические оконные рамы.
Корпуса бассейнов
Приклеивание к требуется токопроводящая оболочка бассейна. Заливной бетон, напыленный бетон и бетонный блок с покрытиями следует считать проводящими материалами.
Неинкапсулированный конструкционная арматурная сталь должна быть соединена между собой стяжками. Инкапсулированный конструкционная арматурная сталь должна быть установлена с медью 12×12 дюймов проводная сетка. Сеть должна быть изготовлена из неизолированного твердого материала минимум 8 AWG. медные проводники, соединенные друг с другом во всех точках пересечения, и сетка должны соответствовать форме бассейна, а также быть закреплены внутри или под бассейном. более 6 дюймов от внешнего контура корпуса бассейна.
Поверхности периметра
Периметр поверхность, которая считается склеенной, — это площадь, простирающаяся на 3 фута горизонтально за внутренними стенами бассейна, включая грунтовые поверхности и другие виды мощения. Приклеивание к периметру поверхности могут быть прикреплены к арматурной стальной или медной сетке бассейна минимум 4 точки, расположенные по периметру бассейна.
Сводка
электрооборудование для бассейнов должно быть заземлено и подключено методы подключения в соответствии с NFPA 70 National Electric Code®.В Помимо заземления требуется заземление, чтобы все металлические части электрическое оборудование и неэлектрические металлические части бассейна / спа структура для достижения равного электрического потенциала. Потому что сочетание вода и электричество могут быть фатальными, важно помните и соблюдайте все меры безопасности и правила. Домашние инспекторы следует посоветовать домовладельцам проконсультироваться или нанять электрика вместо того, чтобы делать любые электромонтажные работы сами.
Инструкции по безопасности для домашних бассейнов
Прерыватели цепи замыкания на землю
Электроды заземления для домашнего обслуживания
Воспользуйтесь бесплатным онлайн-курсом InterNACHI «Как осматривать плавательные бассейны».
Пройдите бесплатный онлайн-курс InterNACHI «Как осматривать бассейны и спа» прямо сейчас.
Прочтите больше подобных статей об инспекции.
Продукты электрического заземления | SAE Inc.
ConduDisc®: Плита заземления опоры электросети
Повысьте надежность вашей сети опор электросети при одновременном сокращении времени простоя с помощью пластины заземления опоры электросети SAE ConduDisc®. Заземляющая пластина ConduDisc® практически исключает коррозию электродов и служит до 60 лет — срок службы опоры электросети.
ConduDisc® предлагает множество преимуществ:
Коррозионностойкий
Простая установка
Не требует обслуживания
Наилучшая общая стоимость жизненного цикла
Повышенная надежность сети
Общественная / кадровая безопасность
ConduDisc® — это токопроводящая заземляющая пластина, которая значительно повышает производительность и долговечность систем заземления опор электросети. Он продается в готовом к установке пакете.Пластина заземления опоры электросети ConduDisc разработана и изготовлена в соответствии со стандартом CSA C22.2 № 41-13 и № 65-13; как таковой соответствует Техническому руководству ESA для Раздела 6 «Утверждение электрического оборудования» в отношении Регламента Онтарио 22/04 и строительных требований Раздела 094.B.3 (b) Национального кодекса электробезопасности.
ConduDisc® можно использовать с засыпкой ConduFlow® или без нее. При использовании ConduFlow® с ConduDisc® убедитесь, что ConduFlow® должным образом перемешан и залит в отверстие перед установкой заземляющей пластины.
Conducrete® Проводящая засыпка
Conducrete® — проводящий цементный и углеродистый материал, который значительно повышает производительность, надежность и долговечность систем заземления и систем катодной защиты. Проводящие и изолирующие материалы, используемые в рецептуре, придают ей емкостный характер.
Conducrete® предлагает множество преимуществ:
Продлевает срок службы систем заземления до 20x
Защита от краж — после схватывания Conducrete®
Прочность на сжатие и низкая усадка, что позволяет выдерживать токи короткого замыкания
Высокое водопоглощение благодаря постоянной гидратации
Экологичность
Conducrete® может накапливать и выделять энергию так же, как конденсатор накапливает энергию до тех пор, пока он не будет заземлен или не позволит передать энергию в цепь.Материал поглощает электрические скачки с большим временем нарастания, сдерживая рост потенциала земли и предотвращая повреждения.
Наливная засыпка ConduFlow®
Выберите ConduFlow® как лучшее долгосрочное решение для опоры электросети, трансформатора для установки на площадку и заземления опоры. ConduFlow® также можно использовать в качестве засыпки для неглубоких систем катодной защиты. Ожидаемое время эксплуатации, которое в 20 раз превышает отраслевой стандарт за счет фактического устранения коррозии электродов, вы можете сэкономить деньги и материалы, выбрав продукты SAE для своего следующего применения.
ConduFlow® предлагает множество преимуществ:
Жидкость — не нужно переносить в емкость для смешивания
Значительное уменьшение запыленности
96% снижение коррозии меди
Экологичность
Продлевает срок службы системы заземления
Высокая прочность после отверждения (12-24 часа)
Жидкая укладка хорошо прилегает к естественному материалу
ConduFlow® — это жидкая проводящая засыпка из углеродсодержащего полимера, которая изготавливается для установки в разливаемой форме.Его можно заливать на открытые скальные поверхности для защиты проводников там, где рытье траншей невозможно. ConduFlow® затвердевает и обеспечивает коррозионную стойкость и прочность. Он может выдерживать циклическое замораживание-оттаивание, предотвращать случайное повреждение и кражу. ConduFlow® продается в пятигаллонных контейнерах.
Формируемая засыпка ConduForm ™
ConduForm ™ — это непыльный электропроводный углеродсодержащий материал для засыпки, который укладывается в жидком виде и затвердевает в твердом состоянии. ConduForm ™ разработан для применений, где вскрыша неглубокая или отсутствует.Он обеспечивает превосходную защиту от коррозии и кражи. Его можно заливать на открытые скальные поверхности для защиты проводников и улучшения заземления там, где рытье траншей невозможно. При ожидаемом сроке службы, который в 20 раз превышает отраслевой стандарт, коррозия электрода практически исключается.
ConduForm ™ предлагает множество преимуществ:
Прилипает к скальным породам и другим голым поверхностям
Отверждается как черное непроницаемое твердое тело
Жидкость — не нужно переносить в емкость для смешивания
99.Снижение коррозии меди на 9%
Экологичность
Продлевает срок службы системы заземления
Жидкая укладка хорошо прилегает к естественному материалу
Морской электрод
Морской электрод
SAE — это погружной заземляющий электрод, специально разработанный для применений, в которых водоемы рядом с инженерными сооружениями являются единственным жизнеспособным вариантом заземления.
Морской электрод предлагает множество преимуществ:
Усиленное антикоррозийное подводное заземление
Экологичность
Высокая прочность и низкая проницаемость
Не подвержен циклическому замораживанию-оттаиванию
Морской электрод
SAE представляет собой заземляющий электрод длиной 6 футов и диаметром 4 дюйма, который состоит из покрытого медью стержня заземления 3/4 дюйма, отлитого на заводе в непроницаемый проводящий полимер.Плотность материала позволяет морскому электроду погружаться в воду.
Рядом: Заземляющие провода оборудования
Многие электрические конструкции включают параллельное расположение. Национальный электрический кодекс (NEC) требует параллельных проводов при питании больших распределительных щитов и другого крупного электрического оборудования, потому что большие одиночные проводники во многих случаях непрактичны, экономичны или даже недоступны.
Критерии установки
Параллельная установка проводников для фидеров или ответвленных цепей означает, что несколько проводников электрически соединяются на обоих концах цепи, образуя один провод большего размера.Параллельная установка фидеров или цепей требует соблюдения Раздела 310.10 (H), что означает, что проводники должны быть одинаковой длины, состоять из одного материала, быть одинакового размера, иметь одинаковую изоляцию и быть заделаны одинаковым образом. Оболочки кабельной сборки или кабельные каналы также должны иметь одинаковые физические характеристики. Например, если в установке используется трубопровод из поливинилхлорида (ПВХ), он должен быть физически одинаковым на каждом участке в общем параллельном наборе.
То же правило применяется к металлическим дорожкам качения и кабельным сборкам.Когда все параллельное расположение проводников устанавливается в единую кабельную коробку, кабельную сборку или кабельный лоток, NEC разрешает установку одного заземляющего проводника оборудования. Металлический кабельный канал или кабельный лоток также можно квалифицировать как проводник заземления оборудования в соответствии с Разделом 250.118. В этом случае провод заземления оборудования (EGC) не требуется для удовлетворения минимальных требований NEC.
Расчет размеров проводных EGC для параллельных участков
Существуют особые правила для проводных EGC или перемычек соединения оборудования, устанавливаемых с параллельными участками для фидеров или ответвленных цепей.Раздел 250.122 (F) гласит, что при параллельной прокладке проводников в отдельных кабельных каналах или кабелях, любые EGC проводного типа также должны проходить параллельно в соответствующих кабельных каналах или кабелях. Если EGC проводного типа устанавливаются с проводниками параллельного фидера, EGC также должны быть установлены параллельно, но они могут быть меньше 1/0. Это связано с тем, что несколько EGC устанавливаются не для разделения тока замыкания на землю при возникновении замыкания на землю, а для обеспечения пути с низким импедансом независимо от того, где происходит замыкание.Они уже полностью подобраны по размеру в соответствии с разделом 250.122, как требуется.
Когда параллельное расположение проводов устанавливается в отдельные кабельные каналы, например, в нескольких кабелепроводах, и для NEC требуются EGC проводного типа, EGC должен быть установлен в каждой из отдельных каналов. В этом типе установки каждый EGC, установленный параллельно, должен быть рассчитан по таблице 250.122 на основе номинала предохранителя или автоматического выключателя, защищающего всю параллельную установку.
Важно помнить, что Раздел 300.3 (B) обычно требует, чтобы все проводники цепи, включая EGC, были установлены в одной и той же кабельной канавке, кабеле или траншее. Одна из причин, по которой требуется включить EGC в каждую из дорожек качения, заключается в том, что полноразмерный EGC предотвращает перегрузку и возможное повреждение меньшего EGC ненадлежащего размера в случае замыкания на землю в одной из параллельных ветвей. Другая причина заключается в том, что он поддерживает низкие уровни импеданса во время нормальной работы и во время замыканий на землю. Установка EGC только в одну из дорожек кабельного канала отделяет EGC от связанных с ним незаземленных проводников той же цепи и является нарушением Раздела 250.122 (F), 300,3 (B) и 310,10 (H). Поддержание полного сопротивления в эффективном пути тока замыкания на землю на максимально низком уровне обеспечивает быструю и эффективную работу предохранителей или автоматических выключателей в случае замыкания на землю.
Примеры расчета размеров
Часто задаваемые вопросы о выборе EGC для параллельной установки. Параллельная установка EGC не сложна. Ниже приводится пара основных примеров определения размеров параллельно подключенных заземляющих проводов оборудования.
Пример 1: Фидер на 4000 ампер (А) установлен в 10 параллельных ПВХ-трубах, каждый из которых содержит четыре 750 медных проводника.Какого минимального размера требуется медный EGC для каждого кабелепровода?
Ответ: Для NEC требуется медный EGC емкостью 500 тыс. Куб. М в каждом кабельном канале на основе устройства максимального тока на 4 000 А в соответствии с таблицей 250.122.
Пример 2: Если фидер на 800 А установлен в (2) кабельных каналах в параллельном расположении, каждый из которых содержит (4) 750 медных проводников, каков минимальный размер EGC проводного типа в каждом кабельном канале этой цепи?
Ответ: Для NEC требуется медный EGC 1/0 AWG в каждом канале.
Определение размеров оборудования проводного типа — соединительные перемычки при параллельном соединении
Если кабельные соединительные перемычки оборудования (сторона питания или сторона нагрузки) устанавливаются с параллельными участками, NEC требует их установки в соответствии с 310.10 (H) и размером в соответствии с 250.102. Раздел 250.102 (C) включает правила выбора размеров для перемычек заземления на стороне питания и оборудования — перемычек заземления, установленных на стороне нагрузки устройства максимального тока. Их размер должен соответствовать 250.102 (D).
Отличие простое.Размеры перемычек на стороне питания выбираются в соответствии с таблицей 250.66 или правилом 12,5%, когда самый большой незаземленный проводник превышает размеры, указанные в таблице 250.66. Перемычки для подключения оборудования со стороны нагрузки рассчитываются в зависимости от номинальных характеристик устройства максимального тока согласно таблице 250.122. Хорошими примерами соединительных перемычек на стороне питания являются перемычки, установленные с параллельными вторичными проводниками от отдельно выделенных систем или параллельными проводниками служебного входа.
Примеры размеров
Пример 1: Сервис на 2000 А установлен в шести жестких металлических трубопроводах в параллельном расположении, каждый из которых содержит четыре медных проводника 600 тыс. Куб.Трубопроводы уходят в нижнюю часть сервисного распределительного щита. Каков минимальный размер медной перемычки на стороне питания от каждой шины кабелепровода до клеммной колодки заземления оборудования в сервисном оборудовании?
Ответ: NEC требует наличия медной перемычки 1/0 для соединения оборудования с каждой кабельной дорожкой в соответствии со значениями в таблице 250.66. Обратите внимание, что если перемычка для подключения оборудования была установлена «гирляндной цепью», соединив все кабелепроводы вместе и с клеммной колодкой заземления оборудования с помощью одной перемычки заземления через вкладыши, перемычка подключения оборудования должна минимум 450 тыс. куб. м или следующий больший размер в таблице 8, что составляет 500 тыс. куб.Примечание: 6600 тысяч кубометров = 3600 тысяч кубометров, 12,5% = 450 тысяч кубометров.
Пример 2: Если линия 800A установлена в двух параллельных кабельных каналах, каждая из которых содержит четыре 750 медных проводника, каков минимальный размер необходимой перемычки для подключения оборудования?
Ответ: Для NEC требуется медная перемычка 4/0 AWG для подключения оборудования от каждого кабельного канала к корпусу. Примечание: 750 тысяч кубических мил 2 = 1500 тысяч кубических мил, 12,5% = 187 500 см и округляются до следующего большего размера в таблице 8, глава 9.
Кабельные сборки, установленные параллельно.
Кабельные сборки, такие как кабель с металлической оболочкой (тип MC), производятся со стандартными размерами жил, если они не являются предметом специального заказа. EGC в стандартном кабеле обычно имеет размер, достаточный для использования в одной цепи, и может не подходить для всех параллельных схем.
Если кабельные сборки устанавливаются в параллельных цепях большой емкости, необходимо убедиться, что размер каждого EGC указан в таблице 250.122, в зависимости от размера предохранителя или автоматического выключателя, защищающего всю параллельную цепь. Установка кабельных сборок в параллельном порядке может потребовать специального заказа, который включает определение размеров EGC в каждом кабеле, достаточно большого, чтобы обеспечить соответствие кабеля требованиям Кодекса при параллельной установке.
Некоторые производители кабелей производят кабельные сборки с более крупными EGC, когда параллельные схемы включены в проект. Раздел 250.122 (A) указывает, что EGC никогда не должны быть больше, чем незаземленные проводники цепи.Помните, что в параллельном фидере незаземленные проводники цепи включают в себя все параллельные проводники, которые складываются в один провод.
Сводка
Раздел 250.118 NEC определяет типы EGC. Типоразмеры EGC проводного типа должны соответствовать разделу 250.122, основанному на номинальных характеристиках устройства максимального тока, защищающего цепь. Когда цепи устанавливаются параллельно в нескольких кабельных каналах кабельных сборок, NEC требует отдельного EGC в каждой кабельной канавке или кабельной сборке.Минимальный размер, необходимый для каждого EGC, не должен быть меньше размеров, указанных в таблице 250.122. Если перемычки для подключения оборудования установлены с параллельными цепями, они должны соответствовать требованиям к размерам, содержащимся в Разделах 250.102 (C) для перемычек заземления на стороне питания и 250.102 (D) для перемычек на стороне нагрузки. Примечание после таблицы 250.122 не является обязательным. EGC должны обеспечивать эффективный путь тока замыкания на землю, как описано в разделе 250.4. Требования в NEC минимальны.
ДЖОНСТОН — исполнительный директор NECA по стандартам и безопасности. Он бывший директор по вопросам образования, кодексов и стандартов IAEI; член IBEW; и активный член Электрической секции NFPA, Образовательной секции и Электротехнического совета UL. Свяжитесь с ним по адресу [email protected].
Кольца заземления, общие проводники и др.
Если у вас есть проблема, связанная с Национальным электротехническим кодексом (NEC), вы испытываете трудности с пониманием требований Кодекса или задаетесь вопросом, почему или существует ли такое требование, спросите Чарли, и он предоставит решение Кодексу.Вопросы можно отправлять на [email protected]. Ответы основаны на NEC 2011 года.
Понимание заземляющего кольца
NEC 250.52 (A) (4) требуется заземляющее кольцо, окружающее здание или сооружение и находящееся в прямом контакте с землей, состоящее из не менее 20 футов неизолированного медного проводника сечением не менее 2 AWG. Я предлагаю для целей 250.52 использовать как минимум 20 футов меди 2 AWG для разработки заземляющего электрода, как это относится к этому разделу Кодекса.Я также утверждаю, что не предполагается, что проводник окружает все здание, поскольку это предполагает, что чем больше здание, тем длиннее должен быть заземляющий электрод. Кольцо заземления, безусловно, подходит для поглощения энергии удара молнии, но не в качестве заземляющего электрода, как это относится к этому конкретному разделу Кодекса. Что скажешь?
250,52 (A) (4) не предназначен для того, чтобы заземляющее кольцо окружало все здание или конструкцию, а только это проводник длиной не менее 20 футов, размер которого соответствует 250.66, но не менее 4 AWG. Цель состоит в том, чтобы проводник следовал контуру здания или сооружения, а не скручивался или не концентрировался в одной ограниченной области. Кодекс допускает заземляющее кольцо, которое будет надлежащим образом функционировать как заземляющий электрод, если оно установлено в соответствии с требованиями 250.52 (A) (4).
Общие проводники
Я думаю, вам следует пояснить свой ответ читателю [октябрь 2011 г.], который интересовался разделом 310 NEC.15 (В) (5). Вы заявляете, что общий провод с двухфазными проводниками из 4-проводной системы звездой не является нейтральным, «потому что по нему проходит несимметричный ток». Хотя это правда, определение нейтрали в Статье 100 ничего не говорит о необходимости проводить только сбалансированный или несимметричный ток, только то, что она должна быть подключена к нейтральной точке системы и предназначена для передачи тока.
Хотя я согласен с вами в том, что проводник не является «нейтральным», некоторые читатели могут быть введены в заблуждение, думая, что проводник не является нейтральным (согласно статье 100), и задаются вопросом, какого цвета этот провод должен быть в этом случае.
Я надеюсь, что мой ответ никого не ввел в заблуждение, и я считаю, что пункт 310.15 (B) (5) (b) достаточно ясен относительно «обычного» проводника. Было бы полезно, если бы вопросы, представленные относительно предыдущих статей Подрядчика по электрическому оборудованию
, указывали дату статьи. Я ценю ваши комментарии и участие.
Заземление обсадной трубы
Требуется ли заземление обсадной трубы в жилом доме, если водопровод из ПВХ?
Металлическая обсадная труба хорошо заземлена благодаря контакту с землей.В статье 100 термин «заземленный» определяется как «соединение с землей или каким-либо проводящим телом, которое служит вместо земли». Однако, если металлический кожух колодца не прикреплен к заземляющему (соединительному) проводу оборудования, для тока замыкания на землю нет другого пути, кроме как через землю, что, конечно, является путем с очень высоким сопротивлением и запрещено 250,4 (A ) (5) и 250.54. NEC 250.112 (M) требует, чтобы при использовании погружного насоса в металлической обсадной трубе скважины металлический корпус скважины был присоединен к заземляющему (заземляющему) проводу оборудования цепи, питающей погружной насос.
Розетки Twistlock
Я делаю кухню ресторана, в которой есть розетки Twistlock на 15 и 20 ампер (A). Требуется ли от меня, чтобы обеспечить защиту прерывателя цепи от замыкания на землю (GFCI), установить автоматические выключатели типа GFCI перед этими розетками twistlock?
NEC 210.8 (B) (2) требует, чтобы все розетки на 15 и 20 А, 125 В (В), установленные на кухнях без жилого помещения, были защищены от GFCI. Это требование распространяется на все кухонные розетки на 15 и 20 А, независимо от того, обслуживает ли она поверхность столешницы или нет.
Взаимозаменяемы ли 15А и 20А?
Можно ли использовать розетки на 20 А в цепях 15 А и можно ли использовать розетки на 15 А в цепях 20 А?
В соответствии с таблицей 210.21 (B) (2), розетки на 20 А можно использовать только в цепях на 20 А, а розетки на 15 А можно использовать в цепях 15 А или 20 А. Когда розетка на 15 А используется в цепи на 20 А, максимальная допустимая нагрузка на эту розетку составляет 12 А. Обычной практикой является использование розеток на 15 А в цепях кухонных приборов на 20 А в жилых помещениях, но установщику следует учитывать, что существует много кухонных приборов мощностью более 1440 Вт.
«Резервное заземление»
Что такое «резервное заземление» и почему оно должно быть требованием NEC?
Термин «избыточное заземление» не используется в Кодексе где-либо, насколько мне известно. Однако словарь Вебстера определяет избыточность как «предоставление дублирующей системы или оборудования в качестве резервного». Раздел 517.13 (A) требует избыточного заземления. Статья 517 касается медицинских учреждений, и из-за важности надежного обратного пути при замыкании на землю и возможности отказа в металлических соединениях требуется, чтобы провод заземления с медной изоляцией проходил с проводниками ответвленной цепи, обеспечивая надежное заземление. -fault путь возврата.
Аварийный свет
Установил в магазине двухголовочный аккумуляторный блок аварийного освещения. Я установил блок с одной головкой в коридоре, а второй установил дистанционно от аккумуляторного блока в общественной уборной, примыкающей к коридору. Соответствует ли эта установка требованиям NEC?
Аварийное освещение необходимо установить таким образом, чтобы перегоревшая лампочка не покинула территорию в полной темноте (см. Раздел 700.16). Вот почему устройства такого типа, которые вы описываете, производятся с двумя осветительными головками.В каждой описываемой вами зоне необходимо установить двухламповый блок.
Шина нейтрали и заземления
Почему у нас есть шина нейтрали и шина заземления в панелях? Разве это не одно и то же? Разве они не служат одной цели?
Нейтральная шина — это точка сбора или клеммная колодка для преднамеренно «заземленных» проводников (Раздел 230.75). Шина заземления представляет собой точку сбора или клеммную колодку для «заземляющих» проводов (Раздел 408.40). Не смешивайте проводников, которые служат разным целям, пока от вас этого не потребуют, обычно на службе.Заземленные проводники несут несимметричную нагрузку фазных проводов. По заземляющим проводам проходит ток короткого замыкания. Последние два утверждения верны только до тех пор, пока не достигнут главной сервисной панели. В этот момент, когда установлена основная перемычка заземления (та, которая заземляет нулевую шину), ток короткого замыкания течет от шины заземления через металлическую раму панели и через основную перемычку заземления к нейтральной шине, где она разделяется, а некоторые ток короткого замыкания течет через провод заземляющего электрода к источнику электросети.Остальная часть течет через заземленный провод системы обратно к источнику электросети. Если, однако, вы должны были установить заземленный и заземляющий проводники на одну и ту же заземленную клемму на дополнительной панели, вы бы установили параллельный путь для протекания тока через заземленный проводник (нейтраль). То есть нормальные обратные токи будут присутствовать как на заземленном проводе, так и на заземляющем проводнике, который в некоторых случаях может быть металлической дорожкой качения. Предупреждение: «Не закрепляйте нейтральный стержень где-либо, кроме главной сервисной панели» [Раздел 250.24 (А) (5)].
Открытый кабель NM
Где в Кодексе говорится, что все открытые кабели NM, проложенные ниже 7 футов, должны иметь кабельные каналы?
NEC 334.15 (B) требует, чтобы при открытых работах кабель NM был защищен кабелепроводом или другими средствами, если это необходимо, от физического повреждения. Это не означает, что он должен быть установлен в полной системе кабельных каналов, только можно использовать какой-либо тип защиты с помощью кабелепровода. В разделе Кодекса указано «где необходимо», и установка дополнительной защиты в гараже была сочтена необходимой уполномоченным органом (AHJ).AHJ также считает, что там, где кабель был проложен на высоте более 7 футов, он был должным образом защищен.
Голая медь
Можно ли установить заземленный (нейтральный) провод служебного входа в качестве неизолированного медного проводника в металлический кабельный канал?
NEC Раздел 230.41 Исключение разрешает использование неизолированного медного заземленного проводника в дорожке качения или как часть кабельной сборки.
Маркировка высоковольтного фазного провода
Я провожу цепь к трехфазному двигателю от трехфазной сети на 120/240 В по схеме «треугольник».Обязательно ли маркировать высоковольтный провод оранжевым цветом? В статье 430 об этом ничего не говорится.
NEC 110.15 требует, чтобы провод высокого напряжения был маркирован в каждой точке системы, где выполняется соединение, только при наличии заземленного проводника.
TROUT отвечает на кодовый вопрос дня на веб-сайте NECA-NEIS. С ним можно связаться по адресу [email protected].
.

ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 Электроустановки низковольтные. Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов

Страница 2 (пункты с 542.3 по 544.2.3)

543 Защитные проводники

544 Защитные проводники уравнивания потенциалов

Монтаж заземляющих и нулевых защитных проводников / Публикации / Energoboard.ru

5 июля 2012 в 10:00

Заземляющие проводники

1.7.119. Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки до 1 кВ или отдельно от него.

Понятия и термины заземления и защитных мер безопасности

Как осуществлять соединение заземлителей контура заземления? | ЭлектроАС

Заземляющие и нулевые защитные проводники | Безопасность

Стальные трубы электропроводок.

Дом

Инверторы — Заземление и нейтраль

1.Какая конфигурация проводов используется для передачи однофазного переменного тока?

2.Что означает термин «заземленный»?

3. Что такое «заземленный провод»?

4. Что такое «заземляющий провод оборудования»?

5. Что такое «заземляющий электрод»?

6. Что такое «провод заземляющего электрода»?

7. Что означает «Связь»?

8. Что означает «заземленная система распределения электроэнергии»?

9. Какова полярность и цветовая кодировка шнуров питания, вилок и розеток, используемых в электрических системах 120 В, 60 Гц?

10. Какие меры предосторожности следует соблюдать в инверторах, где ни один из токоведущих проводов не подключен к шасси?

11. Какие стандарты относятся к инверторам, у которых ни один из токоведущих проводов не подключен к шасси?

Определения терминов электрического заземления / заземления

1. Электрическое заземление

2. Электрод заземления

3.Открытая проводящая часть

4. Посторонняя проводящая часть

5. Защитный провод

6.Электрически независимые заземляющие электроды

7. Главный зажим или шина заземления

8. Эквипотенциальное соединение

9. Заземляющий провод

Проверка заземления и соединения в жилых плавательных бассейнах

Продукты электрического заземления | SAE Inc.

ConduDisc®: Плита заземления опоры электросети

Conducrete® Проводящая засыпка

Наливная засыпка ConduFlow®

Формируемая засыпка ConduForm ™

Морской электрод

Рядом: Заземляющие провода оборудования

Кольца заземления, общие проводники и др.

Добавить комментарий Отменить ответ
