Отличие контактора от пускателя: Чем отличается контактор от магнитного пускателя?

Содержание

Чем отличается реле от магнитного пускателя - Moy-Instrument.Ru

Чем отличается пускатель от контактора согласно ГОСТ и правил.

Даже среди профессиональных электриков нередко возникают жаркие споры, какой коммутационный аппарат считать пускателем, а какой контактором.

Не особо разбирающиеся, и то и другое попросту называют пускачами. Что уж говорить о рядовых потребителях, которые с этими устройствами могут столкнуться всего пару раз за всю жизнь.

Некоторые ошибочно в первую очередь смотрят на дугогасительные камеры, считая, что если они есть, тогда перед ними контактор.

Якобы они нужны для гашения токов, начиная с 5-й величины. Пятая величина – ток равный I=100А.

При этом думая, что пускатель рассчитан только на малые токи (до 100А).

Сторонники данной классификации даже придумали собственную градацию:

  • реле – это устройства для малых токов
  • пускатели – для средних
  • контакторы – для больших токов

Все это конечно не соответствует действительности. В таких заблуждениях, скорее всего, виновата одна довольно популярная марка, а именно ПМЛ.

У этих моделей пускатели рассчитаны на токи от 10 до 100А, а контакторы от 10 до 800А. Отсюда и пошла неразбериха.

Якобы, если устройство более 100А, значит оно относится к контакторам. На некоторых упаковках даже указываются, казалось бы, прямо противоположные надписи. С одной стороны пишется:

  • ПМ – пускатель магнитный

И тут же с другой:

Чему верить и что говорят об этом правила и документация? Чтобы это понять, в первую очередь найдем определения этих устройств и посмотрим в чем заключаются отличия.

Вот что говорит об этом действующий на данный момент ГОСТ 17703-72 “Аппараты электрические коммутационные. Основные понятия.”

Здесь в качестве самовозврата используется пружина. Возможность частых коммутаций токов обеспечивается самой конструкцией.


Некоторые вопросы возникают относительно последней формулировки – “приводимый в действие двигательным приводом”. Какой элемент считать двигательным приводом?

Чтобы разобраться, опять обратимся к ГОСТу и найдем соответствующее определение.


Можно ли считать, что в контакторе установлен эл.магнитный привод? Что об этом говорит другой ГОСТ 24856-2014 “Арматура трубопроводная. Термины и определения.”


Как видите, это именно то, что нужно. В нашем случае, подвижные контакты как раз таки и приводятся в действие эл.магнитным полем катушки.


Принцип действия в контакторах тянущий – при подаче напряжения часть сердечника втягивается и неподвижные контакты замыкаются с подвижными.

Однако помимо вышеприведенных определений контактора, есть еще несколько. Например, в СТО 173330282.27.010.001-2008 “Электроэнергетика. Термины и определения.” приведена более упрощенная формулировка:

А вот что говорится в ГОСТ 60309-4-2013 “Вилки, розетки и соединители промышленного назначения”.

Смысл во всех этих расшифровках названий один и тот же, и глобальных разночтений не наблюдается.

Теперь давайте рассмотрим определение пускателя.

Разобраться в этом нам поможет ГОСТ Р 500030.4.4-2012 “Аппаратура распределения и управления низковольтная”.

Самое главное, что вы должны понять из этого определения:

Например, в нем в качестве защиты от перегрузки может выступать тепловое реле.

Вытащите его, и ваш пускатель превратится в контактор. А еще в пускателях могут быть встроены защиты от обрыва фазы, от падения напряжения и др.

Все это и превращает обычный контактор в пускатель.

Исходя из этого и выводится главное правило, как отличить контактор от пускателя:

  • контактор – это ОДИНОЧНЫЙ двухпозиционный коммутационный аппарат
  • пускатель – это комбинация коммутационных устройств



Таким образом, назначение устройства вытекает из самого названия “пускатель” – от слова “пуск” двигателя. Контактор от слова “контакт”, то есть просто коммутировать, соединять и разъединять цепь (без ее защиты).

Никакие другие самовольные интерпретации не имеют под собой нормативного обоснования. Чем чаще вы будете обращаться именно к документам, а не к “электрикам с опытом”, тем проще будет докопаться до истины и самое главное, всегда можно будет убедительно доказать свои слова и правоту.

Контакторы и магнитные пускатели: сходства и различия

Важным элементом электрических цепей считаются различные виды коммутирующих устройств. Среди них наиболее широкое распространение получили контакторы и магнитные пускатели, подключаемые не только к силовым линиям, но и к цепям управления. Эти приборы очень похожи, поэтому нередко возникает вопрос, как отличить их один от другого, то есть, пускатель от контактора. Большинство выполняемых функций совершенно одинаковые, тем не менее, определенная разница между обоими устройствами все же существует.

Чем отличается контактор от пускателя

Сходство между этими приборами заключается в их предназначении. Они выполняют коммутацию в самых различных местах, преимущественно в силовых цепях. Большинство конструктивных элементов также совпадают. В тех и других аппаратах основными деталями являются электромагнитный привод, главные и вспомогательные контакты. У каждого устройства имеется как минимум одна пара контактов, используемых в цепях управления. Они могут быть замкнутыми или разомкнутыми.

Однако, магнитный пускатель и контактор имеют и отличия. Прежде всего, они отличаются своими габаритными размерами. Если взять два устройства с одинаковой токовой нагрузкой, то размеры и вес контактора будут заметно выше, чем у магнитного пускателя. По этой причине пускатели нередко именуются малогабаритными контакторами.

Существует разница и в области применения. Контакторы подходят для любых электрических сетей, а пускатель имеет ограничения в использовании. Этот фактор определяет и различия в конструкциях. Например, высокая частота включений-выключений контакторов возможна благодаря дугогасительным камерам, предусмотренным для каждого силового контакта. За счет этого увеличивается коммутационная способность и устойчивость к износу. Многие контакторы выпускаются в открытом исполнении, без корпуса, и устанавливаются в места, недоступные для попадания влаги и посторонних лиц. Для них предусмотрены специальные щиты управления.

В отличие от контактора, магнитный пускатель надежно защищен пластиковым корпусом, особенно его силовые контакты. В этих устройствах отсутствуют дугогасительные камеры, поэтому их нельзя использовать в мощных силовых цепях при большом количестве коммутаций. Частые дуговые разряды вызовут преждевременный износ контактов. Однако, пускатель считается более надежным прибором за счет усиленного корпуса, позволяющего устанавливать его практически в любых местах.

Магнитные коммутационные устройства больше подходят для работы с асинхронными трехфазными электродвигателями переменного тока. Для этого в конструкции предусмотрено три пары силовых проводов. Кроме того, управляющие контакты выполняют поддержку установки во включенном состоянии, в том числе и в сложных цепях с реверсивными пусками. Контактор же используется со всеми цепями переменного тока и выполняет более простые действия по переключениям. В связи с этим приборы оборудованы дополнительными полюсами и контактными группами.

Устройство и принцип работы

Каждый пускатель и контактор являются важными элементами электрических сетей. Именно они выступают в качестве связующего звена между цепями и электроустановками. Несмотря на некоторое различие, оба прибора действуют по одному и тому же электромагнитному принципу.

Общими деталями обоих устройств являются проводные катушки с сердечниками, соединенными с контактами. Именно эти контакты участвуют в замыкании и размыкании цепи, по которой проходит электрический ток. Благодаря стальному или медному каркасу, катушка становится более прочной и быстрее охлаждается в процессе работы.

Работа устройства осуществляется следующим образом:

  • Напряжение поступает на катушку и дает толчок к созданию магнитного импульса.
  • Под его воздействием начинается движение подвижной части сердечника в направлении неподвижной части.
  • В результате, происходит замыкание контактов и всей цепи, в которой появляется электрический ток, включающий в работу коммутируемое электрооборудование.
  • После прекращения подачи электроэнергии магнитное поле пропадает и перестает удерживать сердечник.
  • Специальная пружинная система возвращает его в исходное положение, после чего контакты и цепь размыкаются, а оборудование отключается.

Включение и отключение устройств выполняется при помощи кнопок ПУСК и СТОП, расположенных на отдельной панели. Кнопка ПУСК приводит в действие описанные процессы, силовые контакты замыкаются и остаются в этом положении, удерживаемые вспомогательными блок-контактами.

Существуют отличия между управляющими и силовыми цепями. В первом случае питание поступает на катушку из управляющей цепи и не превышает 230 вольт. Цепь участвующая в замыкании контактов, считается силовой, поскольку ее ток существенно превышает значение силы тока в цепи управления.

Назначение и различие средств коммутации

Назначение коммутирующих устройств может быть разным, этим они и отличаются. Например, контакторы (рис.1) применяются во всех силовых цепях с постоянным или переменным током. Минимальный ток, подлежащий переключению, составляет 100 А, а максимальный показатель достигает 4800 А. Напряжение в главной силовой цепи может достигать 2000 В, поэтому в большинстве случаев контакторы соединяются не с отдельными устройствами, а с целыми группами потребителей.

Магнитный пускатель (рис. 2) в первую очередь предназначен для работы с переменным током, но может работать и с сетями постоянного тока. Их основная функция заключается в дистанционном пуске, остановке или реверсе асинхронных электродвигателей с короткозамкнутым ротором, а также предотвращение их непроизвольного пуска. Кроме того, они используются для реостатного пуска или регулировки оборотов электроустановок с фазным ротором. Магнитные пускатели используются достаточно ограниченно, в сетях с максимальным напряжением до 380 В.

При ответе на вопрос, чем отличается контактор от магнитного пускателя, следует учесть, что коммутация при помощи контактора охватывает практически все электрические цепи, в том числе и сложные схемы. Этим обусловлено широкое применение контакторов и их универсальность. Они идеально подходят для управления мощными двигателями, участками с большими нагрузками и частыми запусками, с напряжением в пределах 660 вольт.

В сложных схемах предпочтительнее использовать пускатель, особенно при наличии множества контрольных, защитных, управляющих и сигнальных цепей. В таких случаях невозможно обойтись лишь вспомогательными контактами, и решить проблему может только магнитный коммутационный прибор. С помощью защелок к пускателю можно подключить дополнительные группы контактов – до 8 единиц. В случае необходимости вместо контактов устанавливается реле времени механического типа. Подобные мероприятия позволяют избавиться от дополнительных реле и обойтись только контактными группами.

Нередко электромагнитные пускатели используются совместно с тепловыми реле, защищающими электродвигатели от перегрузок. Они закрепляются на коммутационной аппаратуре, повышая тем самым надежность всей схемы, за счет уменьшения кабельно-проводниковых соединений. Монтаж готовой системы существенно облегчается, а все элементы располагаются более компактно.

В отличие от пускателей, не во всех моделях контакторов предусмотрена установка дополнительных устройств. Поэтому такие приборы рекомендуется использовать в наиболее упрощенных схемах.

Особенности эксплуатации

Надежная работа коммутирующих устройств во многом зависит от соблюдения правил эксплуатации. Поэтому, используя контакторы и магнитные пускатели, следует их внимательно изучить и соблюдать во время работы.

Наиболее важными требованиями являются следующие:

  • Перед тем как устанавливать контактор, необходимо очистить рабочие поверхности от смазки. Проверить правильность регулировок, состояние электрических соединений.
  • В процессе работы необходимо проводить регулярные проверки технического состояния контактных групп. Эта процедура должна выполняться через каждые 50 тысяч срабатываний или одного аварийного отключения тока.
  • При зачистке поверхностей контактов обязательно должна сохраняться их первоначальная форма.
  • Разрывные контакты располагаются правильно относительно друг друга. Проверка расположения осуществляется с помощью копировальной бумаги.
  • При наличии у контакторов нескольких полюсов, проверяется состояние контактов при их одновременном замыкании.
  • Обязательно проверяется механическая блокировка, которая должна всегда быть в исправном состоянии.
  • Во время работы следует постоянно следить за размерами зазора между контактами. Они подлежат обязательной замене при уменьшении начальной толщины на 50%, а при наличии накладок – на 80%.

Основные причины неисправностей

В течение срока эксплуатации отдельные контакторы и пускатели периодически выходят из строя по причине различных неисправностей.

Чаще всего этому подвержены управляющие катушки по следующим причинам:

  • Напряжение, подаваемое из сети, не соответствует техническим условиям эксплуатации. Например, номинал катушки составляет 220 В, а подаваемое напряжение было в 380 В.
  • Ток был подан на катушку с замкнутыми контактами.
  • Изношенная изоляция медного провода обмотки, которая стала причиной межвиткового замыкания.
  • Превышение рабочей температуры.

Другая неисправность сгорание главных контактов. Причины могут быть следующие:

  • Неправильно рассчитанная нагрузка на магнитный пускатель.
  • Подключение к трехфазной нагрузке через два силовых и один дополнительный контакт, не рассчитанный на высокую силу тока.
  • Недостаточная мощность для нормального сцепления контактов из-за разной жесткости возвратных пружин.

Отличительные особенности контакторов и магнитных пускателей

Контакторы и магнитные пускатели — электротехнические приспособления, являющиеся немаловажными составляющими электрических сетей. Они предназначаются для связи между цепями силового типа и для цепей управления. Зачастую, специалисты по наладке оборудования, не всегда могут дать обоснованный ответ, чем отличается контактор от магнитного пускателя. Оба выполняют перечень схожих назначений, но все же различия между ними существуют, так как, каждый из них, обладает своеобразными функциями и особенностями.

Контакторы

Контактор — двухпозиционное устройство электромагнитного принципа, выполняющее дистанционное воздействие на включение и выключение электрических силовых цепей, в условиях обычного режима работы.

Принцип работы

Контакторы состоят из проводных катушек, в которых расположены сердечники, присоединенные к контактам замыкания (размыкания). Контакты замыкают (размыкают) цепь, которая пропускает ток. Медный (стальной) каркас упрочняет катушку и создает условия для охлаждения элементов.

Принцип работы контакторов заложен в двух действиях противоположного характера. На катушку поступает напряжение, вследствие чего, создается магнитный импульс, и подвижная часть сердечника начинает движение в сторону неподвижной части, и замыкает цепь, благодаря чему, в цепи появляется ток и включается электрооборудование. Когда подача энергии прекращается, сердечник, при помощи пружинной системы, возвращается в разомкнутое положение, что приводит к размыканию цепи и отключению оборудования.

Включаются и выключаются контакторы благодаря двум кнопкам «Пуск» и «Стоп» на панели кнопочного устройства. Замыкание контактов кнопки «Пуск» запускает процесс, описанный чуть выше, который приводит к замыканию силовых контактов и те остаются в замкнутом положении, даже после возврата кнопки в исходное положение. Такой эффект достигается, благодаря наличию, вспомогательных блок-контактов.

Системные цепи, имеют принципиальные отличия. Питание, поступающее на катушку, приходит с цепи управление, где ток не превышает 230 В. А цепь, которую замыкают контакты, называется силовой, так как она проводит ток, с силой, превышающей силу тока в цепи управления.

Область применения

Данные устройства, коммутируют цепи реактивной мощности и применяются в управлении электрическими двигателями, имеющими высокую мощность, а так же, в области инфраструктуры электрического транспорта.

Магнитные пускатели

Магнитный пускатель — низковольтный аппарат комбинированного типа и электромагнитного принципа, который производит запуск электродвигателей, обеспечивает их непрерывное вращение, отключает от электропитания, защищает, выполняет реверсивные функции.

Принцип работы

Данный прибор, состоит из основной части, для стационарного крепления, катушки, якоря, который передвигается по направляющим механизма, пружинного механизма, стационарных и подвижных контактов и корпуса. Самые простые пускатели, предстают в виде коробки, оборудованной кнопкой и клеммами, для присоединения к силовым цепям и стационарным контактам.

Принцип действия, заключается в том, что, когда ток попадает на катушку пускателя, он срабатывает по принципу электромагнита. Под воздействием магнитного поля, якорь притягивается к сердечнику, вследствие чего происходит замыкание контактного мостика, и запускается электрооборудование. Нижнее положение якоря, влияет на работу всего прибора. В данном положении, должно быть надежное сцепление контактов, так как данная составляющая играет роль прочного соединения входных и выходных электрических проводов, в момент срабатывания схемы.

Отсутствие тока, влечет за собой, исчезновение магнитного поля вокруг катушки. Это приводит к отбрасыванию якоря вверх за счет энергии пружин, контактный мостик, находящийся на подвижной части, обеспечивает разрыв силовой цепи, что приводит к отключению питания и оборудования. В данной системе, тоже есть наличие, вспомогательных блок-контактов.

Исправность магнитных пускателей, можно проверять вручную. Если устройство исправно, то, при нажатии на якорь, должно ощущаться сопротивление от сжатия пружин. Такое ручное управление допустимо только для проверок и не применяется во время рабочего процесса.

Область применения

Основная сфера использования магнитных пускателей — запуск, остановка и реверс электрических двигателей асинхронного типа. А, так как эти устройства достаточно неприхотливы и защищены от воздействия окружающей среды, то их устанавливают для дистанционного управления осветительным оборудованием, компрессорными установками, насосами, кранами, электропечами, конвейерами, кондиционерами.

Отличия контакторов от магнитных пускателей

Габариты, конструктивные особенности и защищенность

В состав контактора входит пара силовых контактов и объемные камеры для дугового гашения, что делает это устройство достаточно тяжелым и большим. По этим причинам, он не оборудуется корпусом, что делает его опасным для посторонних лиц и незащищенным от влаги. Поэтому, они монтируются в специальных местах, коими являются специализированные щиты или электрические шкафы. Имеют от 1 до 5 полюсов.

Магнитный пускатель, в отличие от контактора, имеет пластиковый корпус и трех — парные силовые провода, не имеет камер для дугового гашения. Корпус делает его безопасным и защищенным от влаги и позволяет использовать пускатели, даже под открытым небом, но отсутствие камер защиты от дуговых зарядов, не позволяет его использование в цепях с высокими мощностями и множественными коммутациями.

Производственный фактор

Важно знать, что слаботочные контакторы не выпускаются, а значит в слаботочных цепях, возможно, устанавливать только магнитные пускатели. Именно это обстоятельство, позволяет пускателям держаться на плаву в рыночном сегменте данной сферы.

Назначение устройств

Несмотря на то, что пускатели отлично подходят для большинства электрических приборов, основным его назначением, являются трехфазные двигатели переменного тока. Пускатель выполняет функцию их запуска и отключения, а также предотвращает непроизвольный пуск. В принципе, пускатель обладает достаточно узконаправленной значимостью. Используются в сетях с напряжением до 380 В.

Контактор, в свою очередь, коммутирует, абсолютно все виды электрических цепей и применяется в конструкции сложносоставных схем, что делает его, практически универсальным. Мощные электродвигатели, цепи компенсации реактивной мощности и иные области электротехники, где присутствуют частые запуски и большие нагрузки, вот основные сферы применения контакторов. Используются в сетях с напряжением до 660 В.

Необходимые действия при эксплуатации контакторов и магнитных пускателей

  1. Перед установкой приборов, необходимо убрать смазку с рабочих поверхностей и проверить состояние, каждого электрического соединения и проверить, правильность регулировки устройств.
  2. Необходимо регулярно проверять состояние контактной группы, периодически осматривая после 50 000 срабатываний или после каждого отключения тока в аварийном режиме.
  3. Выполняя зачистку поверхности контактов, главное сохранять их первоначальную форму.
  4. Проверять расположение разрывных контактов, относительно друг друга. В помощь будет копировальная бумага.
  5. У контакторов, с несколькими полюсами, проверяется одновременное замыкание контактов всех полюсов.
  6. Необходимо проводить проверку на исправность механической блокировки.
  7. Постоянно проверять зазор между контактами. Заменяются они, когда первоначальная толщина уменьшается на 50%, а у контактов с накладками на 80%.

Заново установленные контакты, должны соприкасаться по линии, длина которой по сумме, ровняется 75% и более, ширине подвижного контакта. Допускается контактное смещение, не более 1 мм по ширине.

Основные поломки контакторов и магнитных пускателей, и их причины

Выход из строя управляющей катушки

  • было подано напряжение, от электрической сети, не соответствующее рекомендациям. То есть, была установлена катушка под напряжение 220 вольт, а напряжение подсоединяемой сети, составляло 380 вольт;
  • подача тока на катушку, у контактов которой, образовалась перемычка. Итог — короткое замыкание и сгоревшие контакты катушки;
  • межвитковое замыкание, вследствие естественного старения изоляции на медной обмотке катушки;
  • превышенные рабочие температуры.

Сгорание главных контактов

  • неправильный расчёт параметров нагрузки на пускатель.
  • подключение устройства, с двумя силовыми и одним дополнительным контактом, к трёхфазной нагрузке. Дополнительный контакт не рассчитан на номинальную силу тока выше 10 А, вследствие чего, происходит сгорание более слабого звена;
  • низкое напряжение на катушке, вследствие чего, возникает недостаток мощности вырабатываемой силы, необходимой для сцепления главных контактов. Причина такого недостатка, кроется в разной жесткости возвратных пружин, когда возникает дребезг и уменьшается постоянство и площадь сцепления контактов.
  • в процессе длительного срока работы, по причине воздействия, создаваемого вибрацией, ослабевает крепление проводников с контактными выводами. Уменьшение площади смыкания контактов, влечет за собой местный перегрев, что выводит контакты из строя.

Видео по теме

Чем отличается реле от контактора: особенности и отличия

Для работы различных электротехнических устройств применяют большое количество разнообразного коммутационного оборудования. В зависимости от назначения и параметров потребления используют большой диапазон электротехнической арматуры. Для включения света в квартире – нужен выключатель. На телефонной станции для соединения с абонентом – можно использовать реле. Запустить в работу электродвигатель средней мощности – используй пускатель. Для подключения питания на двигатель тепловоза – нужен контактор. Почему? Чем отличаются эти коммутационные электротехнические устройства?

Принцип работы реле

Реле – электронное или электромеханическое устройство, которое предназначено для коммутации электрической цепи под действием управляющего сигнала. Чаще всего это катушка, намотанная на сердечник. Под действием приложенного напряжения через нее проходит электрический ток, который создает магнитное поле. Это поле притягивает к сердечнику пластину, которая соединена с исполняющими контактами, коммутирующими вторичную цепь. Как правило, реле коммутирует сигналы с малыми токами и напряжениями.

В паспорте реле указан параметр: напряжение срабатывания. Это говорит о том, что при напряжениях ниже указанной границы, реле будет выключено. При превышении верхней границы оно может выйти из строя.

Классификация реле

По характеру приложенного к сердечнику напряжению реле бывают:

  • Постоянного тока.
  • Переменного тока.
  • Поляризованные.

В зависимости от вида контактной группы:

Описание работы контактора

Контактор. Электротехническое устройство по своему принципу работы и устройству похожее на работу реле. При подаче напряжения на управляющую обмотку происходит притягивание рабочей части к сердечнику и с помощью дополнительных контактов блокирование его в этом положении – при снятии управляющего сигнала контактор находится в рабочем положении. Рабочая контактная группа соединяет потребителя с источником тока. Параметры вторичной цепи могут быть намного больше, чем управляющие. Это позволяет с помощью сигнала малой мощности коммутировать очень большие мощности на выходе. Контактор предназначен для коммутации силовых цепей.

Классификация контакторов

По виду приложенного напряжения:

  • Постоянного напряжения.
  • Переменного напряжения.

По роду тока во вторичной цепи:

  1. Постоянного тока.
  2. Переменного тока.

По количеству коммутируемых полюсов:

По наличию устройства гашения дуги:

  • Присутствует устройство гашения.
  • Отсутствует.

При срабатывании устройства в сети возникают импульсы, которые вредно влияют на другие системы, получающие электропитание из этой же сети, возникают так же и радиопомехи. Соседние устройства могут работать неправильно в этих условиях. Для исключения этого эффекта, некоторые типы контакторов комплектуются системой защиты от помех, которые сами вырабатывают.

Принцип работы контактора: на катушку подается электрически ток, который создает электромагнитное поле, которые намагничивает сердечник.

При включении больших нагрузок имеющих индуктивный характер с помощью контактора, между его контактами возникает электрическая дуга, приводящая к обгоранию активного вещества на пластинах коммутации. Обычно, для улучшения характеристик в месте соединения, используют серебро. Оно имеет довольно большую цену и в случае выгорания приводит к дополнительным расходам на восстановление или замену.

Для того, чтобы исключить этот недостаток, контакторы оснащают дополнительными устройствами, способными гасить возникающую во время соединения электрическую дугу. Контакторы способны соединять нагрузку с очень большим напряжением и током.

Магнитный пускатель в системах автоматики

Магнитный пускатель (контактор) — это устройство, предназначенное для коммутации силовых электрических цепей. Чаще всего применяется для запуска/останова электродвигателей, но так же может использоваться для управления освещением и другими силовыми нагрузками.

Чем отличается контактор от магнитного пускателя?

Многих читателей могло покоробить от данного нами определения, в котором мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», потому что в данной статье мы постараемся сделать упор на практику, нежели на строгую теорию. А на практике эти два понятия обычно сливаются в одно. Немногие инженеры смогут дать вразумительный ответ, чем же они действительно отличаются. Ответы различных специалистов могут в чём-то сходиться, а в чём-то противоречить друг другу. Представляем Вашему вниманию нашу версию ответа на этот вопрос.

Контактор — это законченное устройство, не предполагающее установки дополнительных модулей. Магнитный пускатель может быть оборудован дополнительными устройствами, например тепловым реле и дополнительными контактн

Контакторы пускатели | общая характеристика и принцип работы конткторов пускателей

Контактор. Общие характеристики и принцип работы.

В переводе с латинского слово контактор переводится как «соприкасатель», в современном русском языке это профессиональный термин, обозначающий электромагнитный аппарат с двумя позициями включения и выключения силовых электрических цепей переменного и постоянного тока. Переключения контактора пускателявыполняются дистанционно и с частотой до 1500 в час.

Принцип работы контактора пускателя  следующий: с его помощью  цепь замыкается, это происходит при подаче напряжения на электромагнитную катушку, и наоборот, как только отключается подача напряжения, размыкается основная цепь.

Широко известны в применении контакторы постоянного тока (однополюсные и двухполюсные) и контакторы пускателипеременного тока (трехполюсные)

Пускатели электромагнитные серии КМ предназначены для дистанционного пуска

В состав контакторов переменного и постоянного тока комплектуется:

  • контактная система (состоит из неподвижных и подвижных контактов),
  • электромагнитная система,
  • дугогасильная система,
  • система блок – контактов (вспомогательные, отвечающие управление при работе контакторов и за переключение цепи сигнализации).

Контакторы коммутируют только номинальные токи, и не могут отключать токи короткого замыкания, этим они отличаются от автоматических выключателей.



Специализированные электромеханические контакторы (пускатели)

Широко используются контакторы для коммутации (включения-выключения) электрических цепей при напряжении до 660 В промышленного тока и токах до 1600А. Основной областью применения является коммутация больших постоянных токов, цепей компенсации реактивной мощности и управление мощными электродвигателями такими как в электровозах, электропоездах, тепловозах, троллейбусных и трамвайных вагонах, лифтах.

Можно ли назвать контактор пускателем, и есть ли существенная разница в названии этого устройства и чем отличается контактор от пускателя!?  В профессиональной среде нет единого мнения на этот счет. Наличие теплового реле считается основным различием, однако на практике, многие контакторы доукомплектовываются в процессе эксплуатации тепловым реле, поэтому это отличие контактора  от пускателя на этом этапе будем считать несущественным.

Контакторы пускатели

Электромагнитный пускатель — это контактор, доукомплектованный тепловым реле, плавкими предохранителями, автоматической системой пуска электродвигателя или рядом дополнительных контактов. Магнитный (электромагнитный) контактор пускатель – это устройство с низковольтным электромагнитным или электромеханическим распределением и управлением, для пуска электродвигателя до необходимой скорости. Так же, пускатель обеспечивает отключение питания в цепи,  непрерывную работу, и защищает электродвигатель и подключенные цепи от перегрузок,

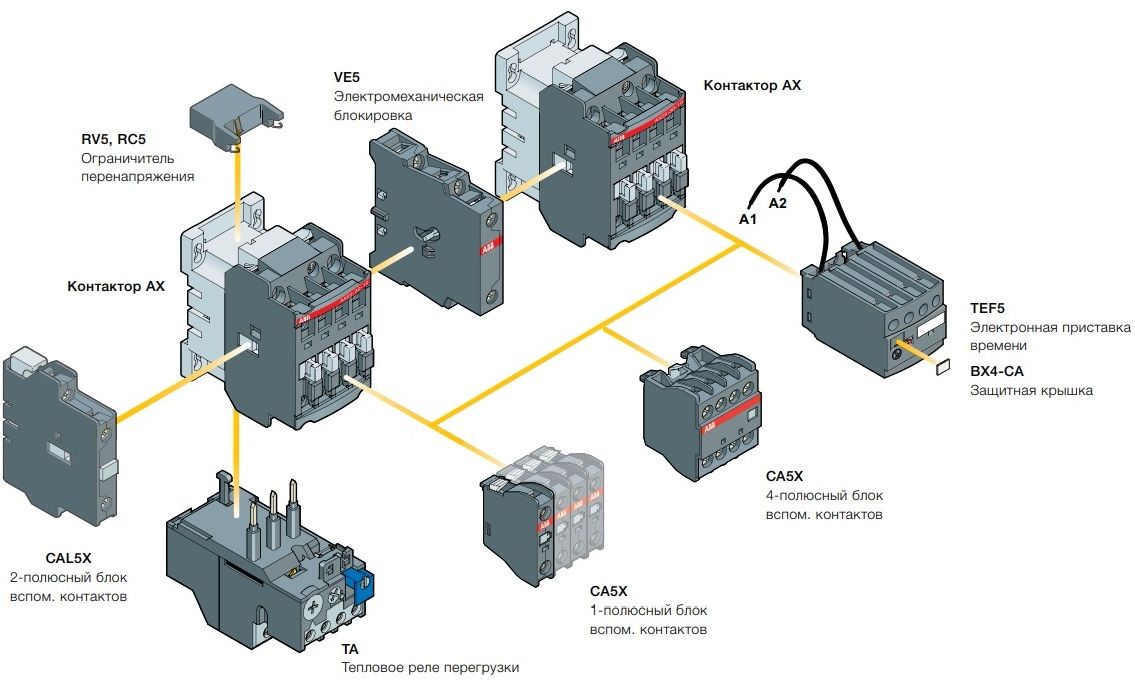

Контакторы и магнитные пускатели выпускаются в различных вариантах и модификациях,  классификация пускателей осуществляется по нескольким признакам:

  1. роду номинального тока главных контактов
  2. номинальному напряжению
  3. напряжению управляющей катушки
  4. по назначению (реверсивные контакторы пускатели и  нереверсивные)
  5. по количеству вспомогательных контактов сигнализации
  6. по присутствию в составе ОПН (ограничителя перенапряжений) и без него
  7. по отсутствию и наличию тепловых реле в составе механизма
  8. уровень защиты контакторов
  9.  класс износостойкости

Магнитный пускатель миниатюрные контакторы — модули 35 и 45мм

Электромагнитные контакторы и пускатели характеризуются и соответственно классифицируются по показателям:

— Наличием номинального тока главных контактов – при величине тока, необходимого для контактора электродвигателя, в режиме работы АС-3.

Маркировка Тип использования
АС-1 активная или малоиндуктивная нагрузка
АС-3 при отключении двигателей (вращаются, либо находятся в режиме пуска электрического двигателя с короткозамкнутым ротором)
АС-4 при пуске электрического двигателя с ротором короткозамкнутым, или при отключении медленно вращающихся и неподвижных двигателей

— по роду номинального напряжения, т. е. той  величине, на которую предназначен корпус электромагнитного пускателя,
— по величине напряжения управляющей катушки и типу управляющего напряжения,
— по количеству циклов, которое гарантирует производитель, определяется класс износостойкости пускателя:

Класс износостойкости Примеры производителей
А Пускатели импортных производителей,  контакторы КМД произведенные ОАО «Уралэлектро»,   ПМ 12
Б Пускатели ПМЛ произведенные ОАО «НПО Этал»
В ПМ12 КЗЭА

— по определению количества вспомогательных контактов сигнализации  необходимых для системы автоматизации:

Варианты маркировки Принцип действия Условное название
НО, Normal Open, NO контакт и цепь разомкнуты, цепи, во время работы магнитной катушкой контакт замыкается нормально открытые
НЗ, Normal Close, NC цепь разомкнута, контакты сомкнуты нормально закрытые,

— по степени защиты от проникновения пыли, взвешенных частиц и влаги:

Маркировка Уровень защиты Пояснения
IP 54 Защищен от пыли и направленного потока воды расположен в корпусе для за щиты от пыльного воздуха, имеет кнопки старта и остановки
IP20 Предохраняет от взвешенных частиц, от влаги не защищен За счет дополнительной установки сальников  на пускателе при вводе проводников
IP00 корпус не защищен от проникновения пыли и влаги

при частом включении двигателей  пускатели выключатели, работающие по схеме «звезда», с последующим переключением на «треугольник» уменьшают пусковые токи, таким образом осуществляют защиту от ненормированных пусковых токов и обеспечивают экономию электроэнергии.
— по наличию  дополнительных устройств

1 РПЛ, РПЛУ Промежуточные реле являются дополнительным устройством управления, расположены на монтажной цепи контакторов
2 РТЛУ, РТТ и  РТЛ Тепловое реле устанавливается непосредственно наконтакторы, пускатели и защищает от перегрузки
3 ПКЛ ПКЛУ Дополнительные контактные основания увеличивают вспомогательные контакты, расположены на корпусе
4 варисторы и RC цепочки Ограничители напряжения защищают микроэлектронику от скачков напряжения
5 ПВЛ Приставки времени выключают пускатель, контактор после сигнала на контакты магнитной катушки

Таким образом, становится очевидным главное отличие контактора от магнитного пускателя: помимо простого включения, пускатель рассчитан выполнять переключение направления вращения ротора электродвигателя, изменяя порядок следования фаз, для этого магнитный пускатель доукомплектовывается дополнительными контакторами.

Пускатель реверсивный: отличия от обычного, схема устройства, принцип действия

Содержание:

Реверсивный контактор, представляющий собой одну из разновидностей электромагнитных пускателей. Он обеспечивает вращение вала в обоих направлениях, поддерживает устойчивую работу двигателей, своевременно отключает питание, защищает оборудование в аварийных ситуациях.

С точки зрения устройства, такие контакторы являются улучшенным образцом электромагнитного пускового аппарата и предназначаются для прямой работы с двигателями. Некоторые модели оборудованы дополнительными устройствами, выполняющими аварийное отключение при обрывах фаз и коротких замыканиях.

Устройство и принцип работы

Магнитные контакторы или пускатели относятся к коммутационным устройствам, выполняющим дистанционный пуск электродвигателей и прочего оборудования.

Конструкция и схема этих приборов очень похожа на электромагнитное реле. Важной дополнительной функцией является возможность своевременно подключать и отключать трехфазную нагрузку. Основным конструктивным элементом служит магнитный сердечник, изготовленный в виде буквы Ш. В качестве материала использовалась электротехническая сталь в виде тонких листов.

Сам сердечник состоит из двух половинок, одна из которых является неподвижной и закрепляется на основании прибора. Другая часть – подвижная – при отсутствии тока удерживается на некотором расстоянии от неподвижной части при помощи пружины. Таким образом, между обеими частями возникает воздушный зазор.

Управление пускателем осуществляется через катушку, помещенную на центральный стержень сердечника, расположенный в неподвижной части. К подвижному магнитопроводу закрепляются контакты посредством мостового соединения. В момент срабатывания пускателя эти мостики перемещаются одновременно с магнитопроводом и совершают замыкание с неподвижной контактной группой.

Пусковое устройство срабатывает после того, как на катушку управления будет подано напряжение. Возникает электромагнитная сила, под действием которой происходит притягивание подвижной части сердечника к неподвижной детали.

В результате, силовые контактные группы оказываются замкнутыми, и ток начинает поступать к выходным клеммам. После прекращения подачи напряжения катушка обесточивается, и подвижная часть возвращается на свое место.

В этот момент в работу включается возвратная пружина, обеспечивающая размыкание контактов.

Во время выключения на каждом полюсе контактов образуется двойной разрыв, способствующий более эффективному гашению электрической дуги. Функцию дугогасительной камеры выполняет крышка устройства, под которой располагаются контакты.

В пускателе имеется не только основная контактная группа, но и дополнительная – в виде блок-контактов, используемая для вспомогательных целей. В основном, они используются в управлении, в сигнальных и блокирующих схемах.

Типы и модификации пусковых устройств

Основными параметрами, по которым выполняется классификация пускателей:

  • Величина рабочего тока, коммутируемого главными контактами.
  • Значение рабочего напряжения в подключенной нагрузке.
  • Параметры тока и напряжения в катушке управления.
  • Категория и область применения.

Значения номинальных токов коммутационной аппаратуры представлены стандартным рядом в границах 6,3-250 А. Подобная классификация использовалась для устаревших приборов, которые в настоящее время используются все реже. Номинальному току соответствовал определенный класс – от 0 до 7.

Подобная классификация утратила свое значение с появлением на отечественном рынке зарубежной продукции. При выборе того или иного устройства в первую очередь рассматривается величина номинального тока.

Поскольку электромагнитные пускатели, в том числе и контакторы с функцией реверса, являются низковольтными устройствами, следовательно, они могут работать с напряжением, не превышающим 1000 В. Эти границы предполагают использование двух видов стандартных напряжений – 380 и 660 вольт.

Конкретное значение для данной модели отображается на корпусе и в технической документации устройства.

Значительно большим разнообразием отличаются напряжения, с которыми могут работать катушки управления. Это связано с тем, что магнитные пускатели и контакторы используются в разных условиях, и подключаются к различным типам потребителей и автоматическим системам управления.

Для подобных систем вовсе недостаточно обычных сетевых фаз. Питание осуществляется с помощью специальных цепей оперативного тока с собственными параметрами тока и напряжения. Обычно, катушки управления рассчитаны на переменное напряжение 12-660 вольт и постоянное – 12-440 В.

Кроме того, контакторы и магнитные пускатели различаются внешним видом и комплектацией. В большинстве случаев, это модели, помещаемые в пластиковый корпус с кнопками запуска и остановки, расположенными снаружи. Многие приборы изначально комплектуются тепловыми защитными реле.

Отличия реверсивных и обычных контакторов-пускателей

Прежде чем рассматривать отличия обоих устройств следует отметить, что магнитный пускатель является усовершенствованной версией контактора, предназначенной для работы с низковольтным оборудованием и установками.

По сравнению с обычными контакторами, магнитные пускатели отличаются более компактными размерами и меньшим весом. Они предназначены для узкоспециализированных действий по включению и отключению электродвигателей. Контакторы же выполняют более широкий круг задач в силовых электрических цепях.

Многие пускатели дополнительно оборудуются тепловыми реле, выполняющими аварийные отключения и защищающие при обрывах фазы. Управление пуском и отключением производится с помощью специальных кнопок или отдельной системой, состоящей из катушки и слаботочной контактной группы. В некоторых модификациях могут использоваться оба варианта.

Все магнитные пускатели разделяются на два вида. Они могут быть реверсивными и нереверсивными.

Реверсивный контактор состоит из двух отдельных магнитных пускателей, объединенных в общем корпусе и соединенных друг с другом электрическим путем.

Оба компонента устанавливаются на общее основание, но одновременно работать они не могут. По команде оператора включается лишь один из них – первый или второй.

Про контакторы


Сегодня попробуем поговорить про оборудование для управления двигателями и другим электричеством. А за одно может быть и посмеёмся, ну это как пойдёт. Итак, что же такое контакторы и чем они отличаются от пускателей? Несмотря на то, что и магнитные пускатели, и контакторы выполняют, в общем, одну и ту же функцию, они имеют ряд отличий. Для начала давайте вспомним, что такое пускатель магнитный.

А это не что иное, как устройство для защиты и управления электродвигателями. А вот с контакторами все обстоит несколько сложнее. Во-первых, самое основное принципиальное отличие в назначении. Контакторы используют для коммутации абсолютно любых сетей электричества, в то время как пускатели обычно предназначены для пуска трёхфазных, асинхронных двигателей. Отсюда и принципиальная разница в конструкции. Но контакторы бывают разные, те, которые рассчитаны на маленькую и большую мощность.


Для начала поговорим про те контакторы, которые рассчитаны на маленькую мощность. Это как правило достаточно компактные устройства, внешне очень похожие на пускатели. Также оба устройства имеют очень схожую конструкцию. Оба имеют три пары силовых контактов для подключения аппаратуры. Также в их строении есть нормально открытые или закрытые контакты для подключения цепи управления. Контакторы, рассчитанные на малую мощность, обычно имеют рабочую силу тока от 6 до 63 ампер. Отличие их от пускателей — профиль деятельности.

Теперь про мощные контакторы. С виду они похожи на динозавров и ими, правда, можно пугать детей перед сном. Но в душе они дружелюбные. Первое и основное конструктивное отличие мощных контакторов от рассчитанных на слабые токи и пускателей — наличие корпуса. Все пускатели имеют пластмассовый корпус, контакторы же его не имеют. Но мощные контакторы всегда ставят в шкафы управления и никогда их оттуда не достают. Так что наличие корпуса для них не панацея. Вместо корпуса контакторы имеют в разы больший размер, массивные контакты для подключения аппаратуры и большие дугогасительные камеры. Это достаточно большого размера устройства, что бы их поместить в компактный корпус пускателя или низкоамперного контактора. Дугогасительные камеры очень важны, так как предотвращают горение и быстро гасят электрическую дугу. Дугогасительная камера состоит из нескольких стальных пластин, находящихся на небольшом расстоянии друг от друга. Попадая на эту дугогасительную решетку, электрическая дуга вытягивается и в итоге гаснет.


Теперь, друзья мои, вы знаете, что такое контакторы и с чем их едят. Вы знаете в чем заключается разница между малогабаритным и крупногабаритным контактором. Так что самое время перейти к тому пункту повествования, в котором я расскажу вам, как же правильно подобрать контактор.

И тут стоит начать с совета. Так как управление всеми контакторами происходит с помощью вспомогательной электрической цепи, нужно понимать величину тока этой самой цепи. Для обеспечения безопасности управления контактором, и его правильной работоспособности нужно, чтобы величина тока во вспомогательной цепи была сильно ниже ее же в основной цепи. Давайте же теперь, все-таки перейдем к характеристикам контакторов, и начнем с малогабаритных.

Начнем с номинального рабочего напряжения переменного тока. Да-да, напряжение - это те самые 220 в розетке. Так вот, контакторы способны работать при напряжениях от 220 до 660 вольт. Значение же номинального напряжения изоляции всегда должно быть равно 660 вольтам. Это стандартный показатель, так как изоляция должна быть прочной и выдерживать большие пусковые токи и высокое напряжение.


Дальше поговорим про номинальное напряжение катушки управления. Помните, это та самая катушка, которая отвечает за управление нашим с вами контактором. Так вот, ее рабочее напряжение обычно находится в диапазоне от 24 до 400 вольт.

Есть еще много характеристик и подводных камней, и мы про них говорить не будем, так как они связаны с физикой, измеряются в косинусах, тангенсах и котангенсах. Ну кому это интересно? Есть всего несколько характеристик, которые мы сегодня с вами затронем. Максимальная кратковременная нагрузка — это предельные значения, при которых контактор не потеряет своей работоспособности. Для малогабаритных контакторов обычно этот показатель равен примерно 160 амперам.

Ну а теперь о самом главном. И плавно перейдем к большим контакторам. Итак, самая важная характеристика — сила тока, на который рассчитан контактор. Для малогабаритных контакторов эти значения находятся в промежутке от 6 до 63 ампер. Для больших контакторов эти цифры могут доходить до 1600 ампер. Дальше будут характеристики одной строкой. Номинальное напряжение крупных контакторов обычно равно 400 вольтам. Как правило все такие контакторы рассчитан на три полюса. У таких контакторов есть также максимальная коммутационная частота. Она измеряется в максимальном количестве включений в час. Этот показатель прямо пропорционально уменьшается с ростом мощности. Так, у самых слабых контакторов может быть 800 циклов включения в час, а у самых мощных — в районе 200. Эти устройства, как уже говорилось раньше, не имеют своего корпуса, соответственно могут быть использованы только в специальном щитке или помещении. Механическая износостойкость качественного контактора примерно три миллиона циклов включения.


Теперь, вы знаете как выбрать правильный контактор. Помните, что выбрав неправильный или некачественный контактор, вы рискуете сжечь двигатель к которому он подключен, а это грозит огромными потерями. Не стоит испытывать судьбу.

Наши менеджеры компании ГК ПрофЭлектро окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или оставляйте заявку [email protected] и мы Вам перезвоним сами!

Принцип работы магнитного пускателя и его технические характеристики

Назначение, устройство и работа магнитного пускателя

Здравствуйте, уважаемые читатели сайта sesaga. ru. С этой статьи мы начнем изучение магнитного пускателя и все, что с ним связано, а идею этой темы подсказал постоянный читатель сайта Сергей Кр.

Магнитный пускатель является коммутационным аппаратом и относится к семейству электромагнитных контакторов, позволяющий коммутировать мощные нагрузки постоянного и переменного тока, и предназначен для частых включений и отключений силовых электрических цепей.

Магнитные пускатели применяются в основном для пуска, останова и реверсирования трехфазных асинхронных электродвигателей, однако, из-за своей неприхотливости они прекрасно работают в схемах дистанционного управления освещением, в схемах управления компрессорами, насосами, кран-балками, тепловыми печами, кондиционерами, ленточными конвейерами и т.д. Одним словом, у магнитного пускателя обширная область применения.

Как таковой магнитный пускатель уже трудно встретить в магазинах, так как их практически вытеснили контакторы.

Причем по своим конструктивным и техническим характеристикам современный контактор ничем не отличается от магнитного пускателя, а различить их можно только по названию.

Обратите внимание

Поэтому, когда будете приобретать в магазине пускатель, обязательно уточняйте, что это — магнитный пускатель или контактор.

Мы рассмотрим устройство и работу магнитного пускателя на примере контактора типа КМИ – контактор малогабаритный переменного тока общепромышленного применения.

Принцип работы магнитного пускателя

Принцип работы очень простой: напряжение питания подается на катушку пускателя, в катушке возникает магнитное поле, за счет которого вовнутрь катушки втягивается металлический сердечник, к которому закреплена группа силовых (рабочих) контактов, контакты замыкаются, и через них начинает течь электрический ток. Управление магнитным пускателем осуществляется кнопками «Пуск», «Стоп», «Вперед» и «Назад».

Устройство магнитного пускателя

Магнитный пускатель состоит из двух частей: сам пускатель и блок контактов.

Хотя блок контактов и не является основной частью магнитного пускателя и не всегда он используется, но если пускатель работает в схеме где должны быть задействованы дополнительные контакты этого пускателя, например, реверс электродвигателя, сигнализация работы пускателя или включение дополнительного оборудования пускателем, то для размножения контактов, как раз, и служит блок контактов или, как его еще называют — приставка контактная.

Блок контактов или приставка контактная

Внутри блока контактов (приставки контактной) встроена подвижная контактная система, которая жестко связывается с контактной системой магнитного пускателя и стает с ним как бы одним целым. Крепится приставка в верхней части пускателя, где для этого предусмотрены специальные полозья с зацепами.

Контактная система приставки состоит из двух пар нормально замкнутых и двух пар нормально разомкнутых контактов.

Чтобы идти дальше давайте сразу разберемся: что есть нормально замкнутый и нормально разомкнутый контакты. На рисунке ниже схематично показана кнопка с парой контактов под номерами 1-2 и 3-4, которые закреплены на вертикальной оси. В правой части рисунка показано графическое изображение этих контактов, используемое на электрических принципиальных схемах.

Нормально разомкнутый (NO) контакт в нерабочем состоянии всегда разомкнут, то есть, не замкнут. На рисунке он обозначен парой 1–2, и чтобы через него прошел ток контакт необходимо замкнуть.

Нормально замкнутый (NC) контакт в нерабочем состоянии всегда замкнут и через него может проходить ток. На рисунке такой контакт обозначен парой 3–4, и чтобы прекратить прохождение тока через него, надо контакт разомкнуть.

Теперь, если нажать кнопку, то нормально разомкнутый контакт 1-2 замкнется, а нормально замкнутый 3-4 разомкнется. О чем показывает рисунок ниже.

Вернемся к блоку контактов.

В исходном состоянии, когда магнитный пускатель обесточен, нормально разомкнутые контакты 53NO–54NO и 83NO–84NO разомкнуты, а нормально замкнутые 61NC–62NC и 71NC–72NC замкнуты. Об этом говорит шильдик с номерами клемм контактов, расположенный на боковой стенке блока контактов, а стрелка показывает направление движения контактной группы.

Теперь, если на катушку пускателя подать напряжение питания, то сердечник потянет за собой контакты блока контактов и нормально разомкнутые замкнутся, а нормально замкнутые разомкнутся.

Фиксируется блок контактов на пускателе специальной защелкой. А чтобы блок снять, достаточно приподнять защелку и выдвигать блок в сторону защелки.

Магнитный пускатель

Магнитный пускатель состоит как бы из верхней и нижней части.

В верхней части находится подвижная контактная система, дугогасительная камера и подвижная половинка электромагнита, которая механически связана с группой силовых контактов подвижной контактной системы.

Нижняя часть пускателя состоит из катушки, возвратной пружины и второй половинки электромагнита. Возвратная пружина возвращает верхнюю половинку в исходное положение после прекращения подачи питания на катушку, тем самым, разрывая силовые контакты пускателя.

Обе половинки электромагнита набраны из Ш-образных пластин, сделанных из электромагнитной стали. Это наглядно видно, если вытащить нижнюю половинку электромагнита.

Важно

Катушка пускателя намотана медным проводом, и содержит N-ое количество витков, рассчитанное на подключение определенного питающего напряжения равного 24, 36, 110, 220 или 380 Вольт.

Ну и как происходит сам процесс.
При подаче напряжения питания в катушке возникает магнитное поле и обе половинки стремятся соединиться, образуя замкнутый контур. Как только отключаем питание, магнитное поле пропадает, и верхняя часть возвращается возвратной пружиной в исходное положение.

Теперь осталось разобраться с питанием и характеристиками.
На боковой стенке пускателя, так же, как и у блока контактов, нанесена информация об электрических параметрах пускателя и для удобства условно разделена на три сектора:

Сектор №1

В первом секторе дана общая информация о пускателе и его область применения:

50Гц – номинальная частота переменного тока, при которой возможна бесперебойная работа пускателя;

Категория применения АС-3 – двигатели с короткозамкнутым ротором: пуск, отключение без предварительной остановки.
Например: этот пускатель можно использовать для запуска и останова асинхронных двигателей с короткозамкнутым ротором, используемых в лифтах, эскалаторах, ленточных конвейерах, элеваторах, компрессорах, насосах, кондиционерах и т. д.

Для характеристики коммутационной способности контакторов и пускателей переменного т

Выбор электромагнитного пускателя, контактора | Проектирование электроснабжения

Электромагнитные пускатели и контакторы получили широкое применение в промышленности. При помощи пускателей и контакторов можно управлять силовой нагрузкой, т.е. включать и отключать, а также организовать схему дистанционного включения (отключения) не только двигателя, но и технологического оборудования.


Блокировка вентилятора с оборудованием выполняется также при помощи электромагнитных пускателей и контакторов.

Пускатели, контакторы, ПКУ

На что стоит обратить внимание при выборе пускателя и контактора?

  • Номинальный ток. Номинальный ток, выбранного вами аппарата, должен быть больше расчетного тока. Например, Iр=12А. Iн пускателя (контактора) будет 16А (зависит от производителя). Если  у вас расчетный ток получился близкий к номинальному току аппарата, то необходимо выбирать на ступень выше.
  • Напряжение катушки. Как правило, в основном применяют катушки на 220 (230)В. Если применить пускатель с катушкой на 380 (400)В, то можно сэкономить одну жилу кабеля. Однозначного ответа на вопрос, какую катушку применять, я не нашел, поэтому всегда выбираю катушку на 220 (230)В.
  • Наличие теплового реле. У меня на работе принято, что на двигатели до 0,5кВт можно тепловое реле не ставить. На остальные двигатели я всегда ставлю тепловое реле.
  • Степень защиты. Пускатели (контакторы) внутри шкафа могут иметь защиту IP00 или IP20. В производственных помещениях  -IP54.
  • Наличие дополнительных контактов. В обычных условиях достаточно одного замыкающего контакта. В том случае, если есть необходимость управлять другим технологическим процессом, можно предусмотреть дополнительно приставку контактную. Есть приставки контактные до 4-х контактов.

В принципе, разницы между пускателями и контакторами нету. Те и другие выпускают на малые и большие токи, с тепловым реле и без, с различной степенью защиты.

Для управления электродвигателем большой мощности, хотя на такие ставят уже устройство плавного пуска или у которого особый режим работы (частые включения и отключения) применяйте контакторы. Контактор предназначен для более тяжелого режима работы.

Рассмотрим основные варианты применения пускателей и контакторов.

1 Внутрищитовая установка. В этом случае подбирается пускатель с IP00 или IP20, т.е. без оболочки. Можно и с IP54, но зачем? J Как вариант малогабаритные контакторы КМИ. Монтажники умудрялись установить контактор второй величины  в щит глубиной 120мм.  Можно также взять ПМЛ, они немного больше по габаритам. Обязательно посмотрите габаритные размеры щита и пускателя. Глубину  щита лучше взять более 120мм. Например, щит с монтажной панелью ЩМП глубиной 150мм. Для управления нам необходимо будет предусмотреть пост кнопочного управления с кнопками ПУСК и СТОП.

2 Установка пускателя (контактора) по месту управления двигателем. В производственных помещения выбираем пускатель с IP54, в бытовых можно IP40 c кнопками управления.

Ценовое сравнение.

1 Вариант.

  • КМИ11810, Iн=18А, 230В, IP00 – 8$ +ПКУ15-21-121IP54 – 13$=21$.
  • ПМЛ1160Д, Iн=16А, 230В, IP20 -11$ +ПКУ15-21-121 IP54 – 13$=24$.

Сюда еще стоит добавить кабель до ПКУ (20-30м ) -20$.

2 Вариант.

  • КМИ11860, Iн=18А, 230В, IP54 – 27$.
  • ПМЛ1220Д, Iн=16А, 230В, IP54 -35$.

Вывод: по стоимости наши решения получились соизмеримы. Выбор зависит от конкретных условий.

Стоит заметить, при установке пускателя в щит совместно с тепловым  реле или приставкой контактной, глубина аппарата увеличивается, что повлечет за собой увеличение глубины щита.

Как подобрать тепловое реле для пускателя?

Расчетный ток линии, на которой будет стоять пускатель, должен попадать в диапазон регулировки теплового реле. Желательно, чтобы это была где-то середина интервала.

Для управления электрифицированной задвижкой применяют реверсивные пускатели. Сюда не входят задвижки с самовозвратом, например Belimo, у которых возвратная  пружина.

Вот основные проектные решения применения электромагнитных пускателей и контакторов.



Советую почитать:

(решено) - 1. Объясните разницу между пускателем двигателя и контактором .... - (1 ответ)

  • Однофазный трансформатор мощностью 500 кВА с сопротивлением 0,012 о.е. и реактивным сопротивлением 0,06 о.е., подключен к ...

    Однофазный трансформатор мощностью 500 кВА с 0. 012 о.е. и реактивное сопротивление 0,06 о.е., подключен параллельно однофазному трансформатору 25 кВА с сопротивлением 0,014 о.е. и реактивным сопротивлением 0,045 о.е., чтобы разделить нагрузку 600 кВА при отстающем коэффициенте мощности 0,8 ....

    Опубликовано 4 дня назад
  • Вопрос: Разработайте 7-сегментный BCD-счетчик, используя триггеры, запускаемые положительным фронтом, которые...

    Вопрос: Разработайте 7-сегментный счетчик BCD с отображением, используя триггеры с положительным срабатыванием фронта, который считает от «идентификационного номера вашего ученика» до «дополнительного значения 9», затем снова возвращается к вашему идентификационному номеру и повторяет последовательность подсчета с. ..

    Опубликовано 3 дня назад
  • Электрический вопрос: каковы характеристики отрицательной обратной связи ?...

    Электрический вопрос: каковы характеристики отрицательной обратной связи? Ответ: Отрицательная обратная связь в системе управления имеет следующие характеристики Уменьшение коэффициента усиления за счет повышения стабильности системы. Отказ от помех ...

    Опубликовано 3 дня назад
  • Некий резистор тянет 110.2 В и 5,3 А. Погрешности измерения составляют? 0,2 В ...

    Определенный резистор потребляет 110,2 В и 5,3 А. Погрешности измерения составляют 0,2 В и 0,06 А соответственно. Рассчитайте мощность, рассеиваемую на резисторе, и погрешность мощности.

    Опубликовано 3 дня назад
  • Проанализируйте синхронный счетчик на рисунке ниже. Нарисуйте его временную диаграмму и определите ...

    Проанализируйте синхронный счетчик на рисунке ниже. Нарисуйте его временную диаграмму и определите модуль счетчика. Рисунок

    Опубликовано 4 дня назад
  • Желательно разработать индуктор (магнитную цепь, которая будет использоваться как индуктивность...

    Желательно разработать индуктор (магнитную цепь, которая будет использоваться в качестве индуктивности) для использования в схемах силовой электроники. а. Объясните, исследуя этапы проектирования индуктора. б. В конструкции предполагается использовать ферритовый материал 3F3. ...

    Опубликовано 2 дня спустя
  • Компания рассматривает возможность приобретения нового оборудования для укладки дерна.Соответствующие...

    Компания рассматривает возможность приобретения нового оборудования для укладки дерна. Соответствующая информация об оборудовании: Ваш SAP ID = ABCD Стоимость оборудования 19 долларов ABCD. Как 194512 Годовая экономия на новом оборудовании $ 38 млрд. Срок службы ...

    Опубликовано 4 дня назад
  • Ниже приводится программа сборки.ЗАПУСК СЕГМЕНТА КОДА: MOV AX, DATA MOV DS, AX MOV CX, 3 MOV SI, ...

    Ниже приводится программа сборки. НАЧАЛО СЕГМЕНТА КОДА: MOV AX, DATA MOV DS, AX MOV CX, 3 MOV SI, OFFSET ARRAY ITER: MOV AX, [SI] XCHG AH, AL ROL AX, 1 INC SI И [SI], AX LOOP ITER ЗАКОНЧИВАЕТ СЕГМЕНТ ДАННЫХ DB 6 DUP (0) ARRAY DB...

    Опубликовано 5 дней назад
  • пусть X будет случайной переменной с функцией плотности вероятности и с константой C, каково ее значение...

    пусть X - случайная переменная с функцией плотности вероятности и с константой C, каково значение C

    Опубликовано 4 дня назад
  • Вопрос: Разработайте 7-сегментный счетчик BCD с отображением. ..

  • 404 Не найдено | Fuji Electric FA Components & Systems Co., Ltd.

    Информация о новых продуктах

    Информация об изменениях в продукте

    Отображается информация об изменении продукта за последний месяц.Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.

    Поиск товаров, снятых с производства

    Информация отображается по последним пяти позициям, производство которых было прекращено. Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.

    Информационное письмо FUJI ED&C TIMES

    Распределение LV

    С ускорением глобализации на рынке оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые можно использовать на международных рынках, благодаря нашему широкому ассортименту продукции, соответствующей основным мировым стандартам.

    Управление двигателем

    Благодаря слиянию Fuji Electric FA Components & Systems, имеющей самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, имеющей самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как подлинный производитель №1 в мире.

    Контроль

    Мы будем удовлетворять потребности наших клиентов, добавляя широкий спектр устройств управления и индикации и датчиков мирового стандарта, а также предлагая комплексные решения, такие как реле и реле с выдержкой времени.

    Распределение среднего напряжения

    Мы удовлетворяем потребности наших клиентов с помощью высоконадежных продуктов и различных типов аппаратов среднего напряжения, которые поддерживают современные сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, который обеспечивает безопасность электрического оборудования.

    Оборудование для контроля энергии

    Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты электроэнергии высокого напряжения до управления уровнем потребления низкого напряжения.

    Советы и подсказки - Какая информация необходима для выбора контактора?

    Какая информация необходима для выбора контактора?

    Что такое контактор?

    Контактор - это переключатель с электрическим управлением, используемый для переключения электрической цепи.Разница между контакторами и реле заключается в способности контакторов переключать более высокие напряжения и токи. Обычно они используются для управления нагревом, зажиганием моторных нагрузок.

    Чтобы правильно выбрать контактор для вашего приложения, вам сначала необходимо принять во внимание следующие моменты.

    Катушка - используется для подачи питания на контактор для включения и выключения главных контактов

    Главные контакты (полюса) - токоведущая часть контактора

    Вспомогательные контакты - используются для цепей управления и сигнализации

    1.Выбор катушки

    • Работа переменного или постоянного тока
    • Напряжение цепи управления, например 24 В переменного тока, 230 В переменного тока, 400 В переменного тока, 24 В постоянного тока и т. Д. Примечание. Если переменный ток, выберите правильную частоту питания, если постоянный ток является вариантом с низким энергопотреблением?

    2. Выбор главного полюса

    • Количество нормально открытых (N / O) и / или нормально закрытых (N / C)
    • Номинальный ток переключения (А)
    • Напряжение переменного или постоянного тока

    Какая требуется категория унификации e. г. AC-1, AC-3, DC-21 и т. Д. Это зависит от типа индуктивной или резистивной нагрузки и количества рабочих циклов остановки / запуска

    3. Выбор вспомогательного контакта

    • Количество нормально разомкнутых (N / O) и / или нормально замкнутых (N / C) контактов

    Примечание. Вспомогательные контакты не обязательно рассчитаны на тот же номинальный ток, что и основные полюса. Также на некоторых моделях

    доступны версии с задержкой времени.

    В дополнение к вышесказанному, необходимо собрать следующую информацию, чтобы помочь выбрать правильный контактор для применения.

    • Окружающая среда и температура окружающей среды
    • Автономная или модульная конструкция
    • Если требуются какие-либо блокировки, защелки, перегрузки, корпуса, таймеры, ограничители перенапряжения катушек или шины.

    Звезда-треугольник 3-фазный автоматический пускатель двигателя с таймером

    Однолинейная схема цепи простого контактора.

    • Сокращения : (ДЛЯ автоматического пускателя трехфазного двигателя с таймером со звездой-треугольником)
    • R, Y, B = красный, желтый, синий (3 фазные линии)
      C.B = Общий автоматический выключатель
      Главный = Mai Supply
      Y = Star
      Δ = Delta
      1a = Таймер
      C1, C2, C3 = Контакторы (для схемы питания и управления )
      O / L
      = реле перегрузки
      NO = нормально разомкнутый
      NC = нормально замкнутый K1 = контактор (катушка контактора)
      K1 / NO = удерживающая катушка контактора (нормально разомкнутая)

    Принцип действия и принцип работы автоматического пускателя трехфазного двигателя звезда-треугольник с таймером:

    От L1 фазный ток течет к контакту тепловой перегрузки через предохранитель, затем через кнопку выключения, кнопку включения, блокирующий контакт 2, а затем через C3. Таким образом, в результате цепь замыкается;

    1. Катушка контактора C3 и катушка таймера (I1) запитываются сразу, а затем обмотка двигателя подключается в звезду. Когда C3 находится под напряжением, его вспомогательные открытые связи будут закрыты, и наоборот (т.е. закрытые связи будут открыты). Таким образом, контактор C1 также находится под напряжением, и трехфазное питание поступает на двигатель. Поскольку обмотка соединена звездой, каждая фаза будет в √3 раза меньше напряжения сети, то есть 230 В. Следовательно, мотор запускается безопасно.
    2. Замыкающий контакт C3 в линии Delta размыкается, из-за чего не было бы возможности активировать контактор 2 (C2).
    3. После отпускания кнопки катушка таймера и катушка 3 получат питание через контакт таймера (Ia), удерживающий контакт 3 и замыкающий контакт 2 C2.
    4. Когда контактор 1 (C1) находится под напряжением, два открытых контакта в цепи C1 и C2 замыкаются.
    5. В течение определенного времени (обычно 5-10 секунд), в течение которого двигатель будет подключен звездой, после этого контакт таймера (Ia) будет разомкнут (мы можем изменить, повернув ручку таймера, чтобы снова настроить время) и как результат;
    • Контактор 3 (C3) будет выключен, из-за чего разомкнутая перемычка C3 будет замкнута (которая находится на линии C2), поэтому C2 также будет запитываться. Точно так же, когда C3 выключен, соединение обмотки звездой также откроется. И C2 будет закрыт. Следовательно, обмотка двигателя будет подключена в треугольник. Кроме того, контакт 2 (который находится в линии C3) откроется, в результате чего не будет никакой возможности активировать катушку 3 (C3)
    • .
    • Поскольку двигатель теперь подключен по схеме треугольника, каждая фаза двигателя получит полное линейное напряжение (400 В), и двигатель начнет работать в полную силу.

    Основное отличие контактора от стартера

    Магнитный пускатель очень похож на магнитный контактор по конструкции и работе.Оба имеют функцию рабочих контактов, когда катушка находится под напряжением. Важным отличием контакторов от пускателей является использование в пускателе нагревательного элемента перегрузки. (Для защиты двигателя от перегрева или защиты от перегрузки)


    Любая из двух кнопок пуска замыкает контактор, любая из кнопок СТОП размыкает контактор. Обратите внимание, что один из контакторов действует как переключатель для кнопки ПУСК. (Эффектно выглядит кнопка запуска закрытой.









    Выбор между устройствами плавного пуска и приводами

    Сводка

      Устройства плавного пуска дешевле, но частотно-регулируемые приводы часто обеспечивают более высокую стоимость
    Выбор между устройствами плавного пуска и приводами

    Декабрь 2010 г.

    Устройства плавного пуска дешевле, но частотно-регулируемые приводы часто обеспечивают более высокую стоимость

    Независимо от того, используются ли они на перерабатывающих предприятиях или в дискретных производственных, коммерческих, муниципальных или институциональных объектах - двигатели, запускаемые по линии, требуют большого количества энергии при быстром разгоне до полной скорости. Стандартным двигателям EPAct, запускаемым через линию, обычно требуется пусковой ток в 5-6 раз превышающий ток с заторможенным ротором или полной нагрузкой (FLA) для достижения рабочей скорости, а для двигателей премиум-класса NEMA может потребоваться 8-10-кратный ток FLA при запуске.

    В таких приложениях, как вентиляторы, насосы, компрессоры, смесители и конвейеры, устройства плавного пуска с пониженным напряжением (RVSS) или частотно-регулируемые приводы (VFD) могут использоваться вместо традиционных контакторов или пускателей двигателей для снижения пускового тока.И RVSS, и VFD снижают действующее напряжение переменного тока, подаваемое на двигатель во время запуска. Оба могут также снизить пусковые токи и, следовательно, пусковой крутящий момент на целых 30–70% по сравнению с пуском от сети.

    В оборудовании, которое часто запускается и останавливается, снижение пускового тока значительно снижает нагрев двигателя, поскольку снижает I 2 R, что приводит к увеличению срока службы двигателя. Пониженный пусковой крутящий момент двигателя также может значительно продлить срок службы оборудования с ременным приводом и механической передачей.Фактически, для некоторого оборудования, такого как большие вентиляторы и насосы, требуется увеличенное время разгона при запуске, чтобы предотвратить механическое повреждение системы.

    RVSS и VFD имеют общие характеристики экономии энергии, двигателя и оборудования, но у них есть существенные различия. Выбор между VFD и RVSS зависит от приложения, требований к управлению и производительности, начальной стоимости и стоимости жизненного цикла системы, а также сложности эксплуатации.

    RVSS Эксплуатация

    Системы RVSS

    предлагают более низкую начальную стоимость, ограниченные цифровые и аналоговые диагностические сигналы, простые схемы управления ПУСК / ОСТАНОВ, а также способность снижать пиковый ток и механические удары оборудования (см. Сравнительную таблицу).Потенциальные применения для RVSS включают очень большие (200-500 л. с.) насосы, вентиляторы, миксер и центрифуги, для которых обычно требуется очень мало запусков и остановок; мало или совсем не интегрированы в сети управления предприятием; и должны работать на полной номинальной скорости во время работы.

    RVSS регулирует напряжение, подаваемое на двигатель, для управления его характеристиками тока и крутящего момента во время запуска. Матрицы выпрямителей с кремниевым управлением сконфигурированы последовательно, так что схема управления может блокировать их как при положительных, так и отрицательных отклонениях формы волны переменного тока.Схема управления, или процессор управления запуском ворот, управляет крутизной линейного ускорения и замедления. Количество формы волны напряжения сети переменного тока, которое может пройти через двигатель, прямо пропорционально рампе срабатывания затвора. Это позволяет RVSS регулировать напряжение, подаваемое на двигатель, от нуля до напряжения сети.

    Большинство RVSS содержат трансформаторы тока (ТТ) на двух из трех фазных выходов для обеспечения обратной связи по измерению тока с процессором управления. Обратная связь по току позволяет устройству плавного пуска настраиваться на запрограммированные пределы крутящего момента во время ускорения. Мониторинг обратной связи по току с течением времени также позволяет использовать RVSS в качестве внешнего устройства защиты двигателя от перегрузки.

    Время разгона зависит от нагрузки на двигатель при запуске. Когда используются байпасные реле, они позволяют отключать RVSS от цепи, когда двигатель достигает рабочей скорости.

    Эффективность RVSS обычно составляет около 99.5%. Некоторые устройства плавного пуска могут ограничивать выходное напряжение двигателя. Приложения, которые не требуют полной загрузки двигателя, также не требуют полного тока намагничивания. Снижение напряжения на двигателе также снижает ток, что увеличивает его эффективность без ущерба для скорости.

    Работа с ЧРП

    Хотя частотно-регулируемые приводы предлагают множество преимуществ, таких как энергоэффективность, снижение нагрузки на двигатели и оборудование, возможности диагностики и интеграция управления технологическим процессом, - основная причина использования частотно-регулируемого привода - это управление скоростью двигателя. Бонус в том, что снижение скорости двигателя обычно увеличивает энергоэффективность.

    Например, использование частотно-регулируемых приводов для снижения скорости или расхода всего на 20% может потенциально снизить потребление энергии на 50%. Хотя КПД частотно-регулируемого привода обычно составляет от 95% до 97%, его способность напрямую изменять скорость двигателя вместо использования демпферов, регуляторов расхода и запорных клапанов обычно приводит к общему повышению эффективности системы при меньших затратах на техническое обслуживание.

    ЧРП выпрямляет напряжение сети переменного тока в напряжение постоянного тока, которое подается на шину постоянного тока.Напряжение шины постоянного тока «инвертируется» в импульсный постоянный ток, среднеквадратичное значение которого имитирует синусоидальное переменное напряжение. Результатом является выход постоянного тока с широтно-импульсной модуляцией, управляемый биполярными транзисторами с изолированным затвором.

    Выходная частота частотно-регулируемого привода обычно изменяется от 0 до входной линейной частоты переменного тока. Однако в некоторых приложениях частота может превышать частоту сети для положительного эффекта. Как и RVSS, частотно-регулируемые приводы используют трансформаторы тока для измерения тока двигателя. Измерение тока позволяет частотно-регулируемым приводам осуществлять мониторинг перегрузки двигателя, предотвращение останова, а также ограничение крутящего момента и тока.

    RVSS-VFD Сравнение

    Основным преимуществом частотно-регулируемого привода перед RVSS является контроль скорости. ЧРП могут изменять выходную частоту от нуля до частоты выше базовой. Если процесс требует очень точного регулирования скорости, частота, подаваемая на двигатель, должна быть изменена в зависимости от нагрузки, чтобы точно контролировать скорость.

    Напротив, RVSS применяет только частоту сети, и поэтому рабочая скорость двигателя фиксирована. Но для приложений, которым не требуется изменять скорость нагрузки, устройство плавного пуска может быть очень экономичным решением.

    Преобразователи частоты

    хорошо подходят для приложений, требующих постоянного времени разгона. Время разгона для RVSS больше зависит от нагрузки, чем от выбранного времени разгона, поэтому, в отличие от частотно-регулируемого привода, точное время разгона невозможно контролировать.

    Но если постоянное время ускорения не является проблемой, а контроль крутящего момента или тока - это все, что необходимо, RVSS может быть более экономичным решением.Если ограничение тока является основной причиной не запуска при полном напряжении, RVSS может быть подходящим выбором. Решающим фактором может быть разница в стоимости между RVSS и VFD при номинальном токе, когда ограничение тока становится фактором.

    Преобразователи частоты

    могут в два-три раза превышать начальную стоимость RVSS и обычно требуют немного более высокого опыта для интеграции в процесс. Однако они предлагают гораздо больший контроль над процессами и приложениями, в которых они используются.Существуют приложения, в которых дополнительная стоимость частотно-регулируемого привода оправдана, например, когда двигатель не может обеспечить достаточный крутящий момент для запуска нагрузки из-за ограничений по току, налагаемых системой распределения.

    В отличие от RVSS, частотно-регулируемый привод может разгонять двигатель до полной скорости с крутящим моментом при полной нагрузке с линейным током, не превышающим FLA двигателя. Если пусковой крутящий момент вызывает беспокойство, учтите, что частотно-регулируемые приводы имеют гораздо более высокое соотношение крутящего момента на ампер.

    Помимо преимуществ управления двигателем, частотно-регулируемые приводы обладают преимуществами в функциональности по сравнению с RVSS.ЧРП предоставляют больше аналоговой и цифровой диагностической информации и имеют программируемые параметры производительности, которые могут взаимодействовать с сетями автоматизации и управления предприятия. Их часто можно настроить для работы в рамках требований процесса, что устраняет необходимость во внешних контроллерах более высокого уровня.

    Использование частотно-регулируемых приводов в приложениях с регулируемым крутящим моментом, таких как центробежные насосы и вентиляторы, может обеспечить очень быструю окупаемость энергосбережения, поскольку процессы поддерживаются на пониженных скоростях, что компенсирует начальные инвестиционные затраты.Некоторые приложения могут даже окупить полную стоимость типичного VFD в течение нескольких месяцев, особенно если местная коммунальная компания предлагает программу скидок VFD.

    И RVSS, и VFD обеспечивают запуск двигателя с пониженным напряжением, пониженное потребление энергии и пониженную нагрузку на двигатели и механическое оборудование. Но при поиске ценности пользователям может потребоваться выйти за рамки первоначальной стоимости и определить, оправдывает ли добавленная производительность и функциональность ЧРП добавленную стоимость.

    Рис. 1. Очевидным преимуществом частотно-регулируемых приводов перед устройствами плавного пуска является возможность управления скоростью двигателя. В зависимости от области применения снижение скорости двигателя на 20% может снизить потребление энергии на 50%.

    Рис. 2. Частотные преобразователи частоты изменяют скорость двигателя, предоставляя частоты, которые могут варьироваться от 0 до частоты выше линейной. VFD также предлагают возможность подключения к сети, программируемую настройку и гибкий пользовательский интерфейс.

    Таблица сравнения

    Характеристики

    РВСС

    VFD

    Начальная стоимость

    Нижний

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
