Какие автоматы использовать: однополюсные или двухполюсные

Здравствуйте, друзья!

При проектировании распределительного щита, одним из первых встает вопрос: «Какие автоматы использовать: однополюсные и двухполюсные?». Давайте разбираться.

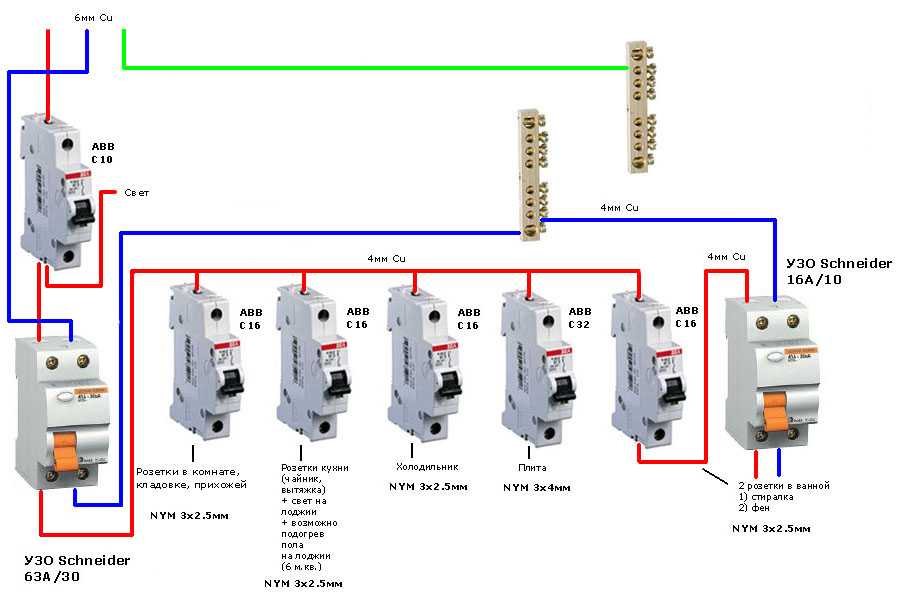

При использовании однополюсных автоматов, последние устанавливаются только на фазные провода, а нулевые объединяются на специальных шинах. При срабатывании автомата разрывается только фаза, а ноль остается постоянно подключенным.

Картинки кликабельны. Кликните для увеличения

Двухполюсные автоматы устанавливаются и на фазу, и на ноль. При срабатывании такого автомата одновременно разрываются и фаза, и ноль, то есть полностью вся цепь.

Рассмотрим плюсы и минусы каждой схемы.

Однополюсные, плюсы:

+ Экономия денег и места. Однополюсный автомат стоит в 2 раза дешевле двухполюсного, а так же занимает в 2 раза меньше места в щитке. Современная проводка разделяется на много групп. Даже на обычную однушку получается 7-8 групп. И для каждой нужен автомат.

Если автоматов много, то экономия получится весьма приличной. Причем не только денег, но и размеров щитка.

+ Удобство монтажа. Щиток на однополюсных автоматах легче собирать. Поскольку нулевые провода соединяются на шинах.

На этом плюсы, пожалуй, заканчиваются. Теперь о минусах.

Однополюсные, минусы:

— Сниженная безопасность. Которую, впрочем, можно легко устранить, соблюдая несложные правила. Другой вопрос, будут ли соблюдаться эти правила.

— Сложность поиска неисправностей

Представим несколько ситуаций:

1) Кто-то перепутает фазу с нулем. Такое может случиться в старых домах с немодернизированной проводкой, где в подъездных щитах провода одного цвета, если там похозяйничает некомпетентный «специалист». Особенно, если он будет под воздействием «живительных» напитков.

В этом случае ваша проводка станет незащищенной, поскольку однополюсный автомат работает только на фазе. В такой ситуации, даже при выключенном автомате, можно получить поражение током.

Отмечу, что в домах с модернизированной проводкой подобное маловероятно.

Как избежать. Периодически проверять индикатором на вводном автомате, где находится фаза.

2) Вы выключили групповой автомат, чтобы, например, заменить розетку. Однако, при некоторых обстоятельствах на нуле (а вы помните, он у нас остался неотключенным) может быть напряжение. Со всеми вытекающими…

Как избежать. На вводе должен стоять двухполюсный автомат, который в обязательном порядке нужно выключать перед любыми работами с электропроводкой.

3) Сработало УЗО или дифавтомат. Для поиска неисправности сначала последовательно отключаются все приборы из розеток. Если это не помогло, последовательно отключаются группы. Причем отключать надо и фазу и ноль. А поскольку автомат разрывает только фазу, то придется отсоединять нулевые провода от шины. Самостоятельно это делать не рекомендуется, тут нужен специалист.

Как избежать. Никак. Справедливости ради скажу, что чаще всего неисправность выявляется отключением приборов из розеток.

---

Плюсы и минусы двухполюсных автоматов вытекают, соответственно, из минусов и плюсов однополюсных.

Двухполюсные, плюсы:

+ Безопасность, поскольку цепь разрывается целиком

+ Легкий поиск неисправностей

Двухполюсные, минусы:

— Дорого

— Занимают много места

— Более трудоемкий монтаж

Какие выводы можно сделать из всего сказанного:

1) Вводной автомат — обязательно двухполюсный, чтобы была возможность полностью обесточить квартиру.

2) В домах со старой электропроводкой, особенно, если в квартире немного групп, есть смысл использовать двухполюсные автоматы.

3) В домах с современной электропроводкой, особенно, если групп в квартире много, целесообразнее использовать однополюсные автоматы.

4) Если вам нужна «параноидальная» защита, используйте двухполюсные автоматы.



Какой автомат лучше однополюсный или двухполюсный

Технологические процессы, новации и модификации со скоростью совершенствуются во всех сферах жизнедеятельности. В электротехнике вместо плавких предохранителей, электрические цепи стали защищать автоматы. Установка автоматических систем компактных, надежных, простых в управлении, хорошо зарекомендовала себя в разветвленной сети производства и бытовой электропроводке.

По какому принципу работает однополюсный автомат

Автоматические выключатели, как коммутационные аппараты, выполняют функции в проведении допустимого электрического тока и отключении питания, если номинал превышается, чем предохраняет электросеть от перегрузки.

В задачу однополюсного аппарата входит защита цепи в одном проводе. Работа аппарата сконцентрирована на 2 распределительных устройствах – тепловом и электромагнитном. Когда повышенная нагрузка действует долго, отключение цепи происходит первым механизмом. Если возникает короткое замыкание второй распределитель сразу прекращает подачу питания.

Тепловую защиту выполняет пластина из композиционного материала по следующему принципу:

1. Поступает ток, превышающий допустимый уровень.
2. Биметалл нагревается.
3. Изгибается.
4. Толкает рычаг.
5. Отключает прибор.
6. Пластина остывает.

Когда состояние биметалла приходит в норму, он возвращается в свое исходное состояние и аппарат можно вновь подключать. В состав электромагнитного устройства входит катушка, в середину которой поместили сердечник.

Здесь просматривается такая картина:

1. Возникает ток с коротким замыканием.
2. Поступает на обмотку.
3. Силой, созданной электромагнитным полем, перемещается сердечник.
4. Отключает устройство.

В ходе взаимодействий физических процессов происходит размыкание силовых контактов

, которые обесточивают проводник.

Большой силой тока создается электрическая дуга, её направляют в камеру с параллельными металлическими пластинами для дробления и полного распада. Автомат можно выключать простым поворотом ручки. Применяют такие выключатели в обычных квартирах, если к дому подведены всего 2 провода. В сарае, небольшом частном доме размыкают цепь однополюсные автоматы. В многоквартирных домах стоят заземляющие проводники, значит подойдет только двухполюсник.

Двухполюсный выключатель

Двухполюсный выключатель подключают к 4 проводам. К 2 идет напряжение, другая половина играет защитную роль. По конструкции такое устройство почти ничем не отличается.

Разработчик объединил 2 однополюсника в единый корпус, чтобы при аварийной ситуации отключались 2 линии сразу. Это не значит, что его можно заменить на 2 одиночных выключателя или самостоятельно установить перемычку. У них нет блокировочного механизма, который установлен в усовершенствованном блоке.

Общие свойства выключателей

Вне зависимости сколько полюсов в выключателе выполняют они одну задачу — защищают электросеть от коротких замыканий в аварийной ситуации. Даже конструктивно объединенные в одной коробке 2 аппарата, работают по одинаковому принципу.

Разрыв цепи происходит при превышении нормы номинального тока. Отключение питания возможно, если цепь перегружена или возникла угроза короткого замыкания. Сразу приводится тепловым распределителем в движение контакт, который блокирует поступление тока. Устройства сменили плавкие предохранители при этом остались компактными, ими легко управлять, но по надежности значительно превосходят своего устаревшего аналога.

В чем разница?

Предназначение однополюсника отключать только одну линию.

Двухполюсным автоматом:

• Контролируются рабочие процессы на 2 линиях.
• Сравнивается электронный поток.
• Определяется соответствие значений с нормативами.

Как только показатель превышает норму происходит срабатывание аппарата. Цепь разорвется полностью, ток прекратит поступать, в отличие от выключателя с одним полюсом.

Если подключены независимые однополюсные приборы при возникновении неполадки в сети отключится только одно устройство. Напряжение сохранится в неисправной цепи, так как будет включен аппарат проводка может загореться.

Выключатели играют общую защитную роль, но у них есть разница в расцепителе. Двухполюсник обладает таким элементом, который выключает обе части, когда срабатывает автомат или механически поворачивают ручку.

В квартирах с одноконтурной цепью не нужны сложные автоматы, так как там нет сложного оборудования с разными сегментами, которым требуется одновременная защита. Когда в доме устанавливают приборы, не подходящие по разным причинам для общей сети, понадобится многополюсник.

Для кого и когда устанавливают автоматы

Одноконтурную электрическую схему в основном используют для электрификации частных домов, потому что там защищать сеть двухполюсником просто не целесообразно.

Выключатель с одним полюсом полностью справится с задачей по предохранению цепи с однородными сегментами. Однофазная проводка, которая предусматривает заземленную нейтраль с закороченными нулевыми проводниками на шину, обойдется одиночным выключателем.

Если в доме есть электроприборы, получающие энергию от трансформатора там нужен автомат с 2 полюсами. На таком преобразователе силы тока отсутствует фаза и нуль. Когда будет отсечен ток в одном проводе, он может проходить через другой. Обезопасит оборудование от замыканий и возгораний отсутствие напряжения в 2 полюсах.

Какой же вывод?

Каждый из автоматов имеет свои обособленные достоинства и недостатки. Одни стоят дорого, другие не такие компактные, как хотелось бы потребителю. В любом случае, выбор выключателя зависит от подведенной к жилью нагрузки, сечения проводников.

Какой из них подойдет для конкретного дома подскажет маркировка, нанесенная на корпус изделия. Работы, связанные с электропроводкой лучше доверять электрикам, так как несмотря на инновации никто не отменял правила, что каждый должен заниматься своим делом. От правильно подключенного электричества зависит безопасность всех жильцов и сохранность имущества.

Электроника и техникаКомментировать

2-полюсный двигатель против 4-полюсного двигателя: 7 основных отличий, плюсы и минусы, часто задаваемые вопросы

2-полюсный двигатель против 4-полюсного двигателя: форма крутящего момента. 2-полюсные и 4-полюсные двигатели являются распространенными типами электродвигателей. Оба двигателя работают по принципу электромагнитной индукции Майкла Фарадея. Основное различие между 2-полюсными и 4-полюсными двигателями заключается в количестве содержащихся в них электромагнитов. 2-полюсный двигатель имеет два электромагнита, а 4-полюсный двигатель имеет четыре электромагнита.

Давайте подробнее рассмотрим 2-полюсный двигатель по сравнению с 4-полюсным двигателем:

Количество полюсов

2-полюсный двигатель имеет два полюса, а 4-полюсный двигатель 901 имеет четыре полюса 9000 Скорость

Если сравнивать скорость 2-х и 4-х полюсных двигателей, то 2-х полюсные двигатели имеют высокую скорость0013 Рабочий

Оба двигателя работают по одному принципу электромагнитной индукции

Содержание

Что такое двухполюсный двигатель?

Двигатель с двумя полюсами, одним северным и одним южным, называется двухполюсным двигателем. Этот мотор имеет цилиндрическую форму. Количество обмоток статора может обеспечить разумное количество полюсов, от 2 до 12. Также доступны двигатели с более чем 12 полюсами, но не для повседневного использования. Меньшее количество полюсов означает высокую скорость. Поэтому 2-полюсный двигатель имеет более высокую скорость, чем 4-полюсный двигатель. Число оборотов 2-полюсного двигателя составляет 3600 об/мин, и он имеет конфигурацию север-юг.

Что такое 4-полюсный двигатель?

Тип двигателя с четырьмя магнитными полюсами известен как четырехполюсный двигатель. Этот двигатель имеет конфигурацию север-юг-север-юг. Четырехполюсный двигатель имеет низкую скорость из-за четырех полюсов. Этот двигатель также имеет меньше оборотов в минуту и ​​потребляет больше энергии по сравнению с 4-полюсным Vs. 2-х полюсный двигатель. Этот двигатель подходит для большой мощности, но менее эффективен. Этот мотор не обладает хорошей шумовой мощностью. И иметь двойную рабочую мощность, чем двигатель с 2 полюсами.

7 Key Differences Between 2 Pole and 4 Pole Motor

Components	2 Pole Motor	4 Pole Motor
Description	2 pole motor is a двигатель, состоящий из двух магнитных полюсов или одной пары магнитных полюсов	4-полюсный двигатель, состоящий из 4 магнитных полюсов или двух пар магнитных полюсов
Количество циклов	Ротор 2-полюсного двигателя завершает один цикл для каждого исходного цикла	4-полюсный двигатель завершает полупериод для каждого исходного цикла
Редуктор	Редуктор необходим для 2-полюсного двигателя 6 1-полюсный
	Нет необходимости в редукторе для 4-полюсного двигателя
Конфигурация	В 2-полюсном двигателе имеется конфигурация север-юг	В 4-полюсном двигателе имеется конфигурация север-юг-север-юг
Рабочая выходная выходная сигнала	2 Полюсовый двигатель имеет меньшую рабочую мощность по сравнению с двигателями с большим количеством полюсов	4 Полюсовый двигатель имеет больше рабочего выхода, чем 2 -полюсный двигатель
Шумовые характеристики
Шумовые характеристики
. 2-полюсный двигатель имеет хорошие шумовые характеристики	4-полюсный двигатель не имеет хороших шумовых характеристик
Об/мин	2-полюсный двигатель Число оборотов в минуту составляет 3600 при подключении к источнику	4-полюсный двигатель при подключении к источнику 1800 об/мин

1-полюсный против 2-полюсного

Цепи, используемые в наших домах, имеют два разных типа выключателей. Один однополюсный, а другой двухполюсный. Если говорить об 1 полюсе Vs. 2 полюса, они оба полностью отличаются друг от друга. 1-полюсный выключатель используется в 120-вольтовой цепи и состоит из одного провода под напряжением и одного провода. Двухполюсный выключатель используется с цепью 240 В, состоящей из двух проводов под напряжением.

Плюсы и минусы двухполюсного двигателя по сравнению с четырехполюсным

Плюсы и минусы двухполюсного двигателя

Плюсы двухполюсного двигателя

• Двухполюсный двигатель более эффективен и имеет удвоенную скорость по сравнению с четырехполюсным двигателем 2-полюсный двигатель имеет хорошую шумовую мощность и больше оборотов в минуту.

Минусы 2-полюсного двигателя

• 2-полюсный двигатель не подходит для большой мощности и не может использоваться в более крупных устройствах или приложениях.
• Для использования 2-полюсного двигателя требуется редуктор. Так как без редуктора не работает.

Плюсы и минусы 4-полюсного двигателя

Плюсы 4-полюсного двигателя

• 4-полюсный двигатель может хорошо работать при большой мощности. И может использоваться в больших приложениях.
• 4-полюсный двигатель также может работать без редуктора, хотя для некоторых двигателей это необходимо.

Минусы 4-полюсного двигателя

• Чем выше число полюсов, тем меньше будет скорость двигателя. Следовательно, 4-полюсный двигатель имеет меньшую скорость, чем 2-полюсный двигатель.
• Этот двигатель менее эффективен и потребляет больше энергии.

Сравнительная таблица

Сравнительное видео

Объяснение: 2-полюсные и 4-полюсные генераторы переменного тока и скорость двигателей генераторов

Часто задаваемые вопросы

Что лучше, 2-полюсный или 4-полюсный двигатель?

Двухполюсный двигатель считается лучшим, поскольку он более эффективен и имеет более высокую скорость, чем двигатели с большим числом полюсов.

Чем больше полюсов на двигателе, тем лучше?

В некоторых случаях это не лучше, потому что большее количество полюсов снижает скорость двигателя, и двигатель потребляет больше энергии, что также может привести к потере мощности.

Почему 2-полюсный двигатель вращается быстрее, чем 4-полюсный?

Потому что в 2-полюсном двигателе ротор расположен под углом 180 градусов, что делает полный оборот. В 4-полюсном двигателе для этого не так много места; Вот почему ротор движется с половиной скорости двухполюсного двигателя.

Сколько оборотов в минуту у 4-полюсного двигателя?

4-полюсный двигатель может вращаться только со скоростью 1800 об/мин.

Как изменить количество полюсов?

Количество полюсов можно легко изменить, изменив подключение катушки.

Заключение

Электродвигатель — это машина, преобразующая электрическую энергию в механическую. Эти двигатели подразделяются на множество различных типов в зависимости от типа источника питания, области применения, мощности движения, внутренней конструкции и количества полюсов. 2-полюсные и 4-полюсные двигатели являются одними из наиболее распространенных типов двигателей. Основное различие между этими двигателями заключается в количестве полюсов. Двухполюсный двигатель содержит только 2 полюса. В то время как 4-полюсный двигатель имеет 4 полюса. 2-полюсный двигатель более эффективен и имеет более высокую скорость по сравнению с 2-полюсным Vs. 4-полюсный двигатель.

2-полюсные двигатели против 4-полюсных двигателей — разница Wiki

Основное отличие

Основное различие между 2-полюсными и 4-полюсными двигателями заключается в том, что 2-полюсные двигатели имеют одну пару магнитных полюсов, тогда как 4-полюсные двигатели имеют две пары магнитных полюсов. пары магнитных полюсов.

2-полюсные двигатели и 4-полюсные двигатели — есть ли разница?

Являются ли катамараны более безопасными, чем однокорпусные?

Включите JavaScript

Разница между 2-полюсными и 4-полюсными двигателями

2-полюсные двигатели против 4-полюсных двигателей

Тип двигателя с двумя магнитными полюсами или парой магнитных полюсов называется 2-полюсным двигателем, тогда как тип двигателя с 4 магнитными полюсами или двумя парами магнитных полюсов называется известный как 4-полюсный двигатель.

2-полюсные двигатели по сравнению с 4-полюсными двигателями

2-полюсный двигатель показан в конфигурации север-юг; с другой стороны, 4-полюсный двигатель показывает конфигурацию север-юг-север-юг.

2-полюсные двигатели против 4-полюсных двигателей

2-полюсный двигатель имеет высокую скорость из-за меньшего количества полюсов. И наоборот, 4-полюсный двигатель имеет низкую скорость из-за большего количества полюсов.

2-полюсные двигатели против 4-полюсных двигателей

2-полюсный двигатель более эффективен с другой стороны, 4-полюсный двигатель менее эффективен.

2-полюсные двигатели по сравнению с 4-полюсными двигателями

2-полюсный двигатель имеет большее значение RPM; с другой стороны, у 4-полюсного двигателя меньше оборотов в минуту.

2-полюсные двигатели против 4-полюсных двигателей

2-полюсный двигатель не подходит для большой мощности, в то время как для большой мощности лучше всего подходит 4-полюсный двигатель.

2-полюсные двигатели против 4-полюсных двигателей

Для 2-полюсного двигателя всегда требуется редуктор со скоростью ниже 3000 об/мин; с другой стороны, как правило, в 4-полюсном двигателе нет необходимости в редукторе.

2-полюсные двигатели по сравнению с 4-полюсными двигателями

Ротор 2-полюсного двигателя завершает один цикл для каждого цикла источника, тогда как ротор 4-полюсного двигателя завершает только половину цикла для каждого отдельного цикла источника. источник.

2-полюсные двигатели по сравнению с 4-полюсными двигателями

2-полюсный двигатель имеет меньшую рабочую мощность, с другой стороны, 4-полюсный двигатель имеет двойную рабочую мощность, чем 2-полюсный двигатель.

2-полюсные двигатели по сравнению с 4-полюсными двигателями

2-полюсный двигатель имеет более высокое значение NPSHR, а 4-полюсный двигатель имеет низкое значение NPSHR.

2-полюсные двигатели по сравнению с 4-полюсными двигателями

2-полюсный двигатель потребляет меньше энергии. И наоборот, 4-полюсный двигатель расходует вдвое больше энергии, чем 2-полюсный двигатель.

2-полюсные двигатели против 4-полюсных двигателей

Двухполюсный двигатель имеет цилиндрическую форму; с другой стороны, 4-полюсный двигатель не имеет цилиндрической формы.

2-полюсные двигатели по сравнению с 4-полюсными двигателями

2-полюсные двигатели имеют крутящий момент 1,5 фут-фунтов на лошадиную силу, тогда как 4-полюсный двигатель имеет крутящий момент 3,0 фут-фунтов на лошадиную силу.

2-полюсные двигатели против 4-полюсных двигателей

2-полюсный двигатель имеет хорошие шумовые характеристики, в то время как 4-полюсный двигатель имеет плохие шумовые характеристики.

Сравнительная таблица

Двухполюсные двигатели	4-полюсные двигатели
Тип двигателя с двумя магнитными полюсами или парой магнитных полюсов известен как двухполюсный двигатель.	Тип двигателя с 4 магнитными полюсами или двумя парами магнитных полюсов известен как 4-полюсный двигатель.
Конфигурация
Двухполюсный двигатель показан в конфигурации север-юг.	4-полюсный двигатель показывает конфигурацию север-юг-север-юг.
Скорость
Двухполюсный двигатель имеет высокую скорость благодаря меньшему количеству полюсов.	4-полюсный двигатель имеет низкую скорость из-за большего количества полюсов.
Эффективность
Двухполюсный двигатель более эффективен.	4-полюсный двигатель менее эффективен.
Число оборотов в минуту (об/мин)
2-полюсный двигатель имеет большее значение RPM.	4-полюсный двигатель имеет меньше оборотов в минуту.
Для большой мощности
Двухполюсный двигатель не подходит для большой мощности.	Для большой мощности лучше всего подходит 4-полюсный двигатель.
Коробка передач
Редуктор ниже 3000 об/мин всегда требуется для 2-полюсного двигателя.	Как правило, в 4-полюсном двигателе нет необходимости в редукторе.
Завершение цикла
Ротор 2-полюсного двигателя выполняет один цикл для каждого цикла источника.	Ротор 4-полюсного двигателя завершает только половину цикла для каждого отдельного цикла источника.
Результат работы
Двухполюсный двигатель имеет меньшую мощность.	4-полюсный двигатель имеет двойную рабочую мощность по сравнению с 2-полюсным двигателем.
НПШР
Двухполюсный двигатель имеет более высокий кавитационный запас.	4-полюсный двигатель имеет низкий NPSH.
Энергопотребление
Двухполюсный двигатель потребляет меньше энергии.	4-полюсный двигатель расходует вдвое больше энергии, чем 2-полюсный двигатель.
Форма
Двухполюсный двигатель цилиндрической формы.	4-полюсный двигатель не имеет цилиндрической формы.
Крутящий момент
Двухполюсные двигатели имеют крутящий момент 1,5 футо-фунта на одну лошадиную силу.	4-полюсные двигатели имеют крутящий момент 3,0 футо-фунта на одну лошадиную силу.
Шумовые характеристики
Двухполюсный двигатель имеет хорошие шумовые характеристики.	4-полюсный двигатель имеет плохие шумовые характеристики.

2-полюсные двигатели v

с. 4-полюсные двигатели

Двигатель — это устройство, которое преобразует электрическую энергию в механическую в виде крутящего момента, передаваемого через вал. Он работает по принципу электромагнитной индукции, определенному Майклом Фарадеем. Существуют различные типы двигателей, например, 2-полюсные и 4-полюсные двигатели и т. д.

Двухполюсный двигатель — это двигатель с двумя магнитными полюсами или парой магнитных полюсов, то есть северным и южным. С другой стороны, 4-полюсный двигатель — это двигатель с двумя парами магнитных полюсов, присутствующих в чередующемся порядке, то есть север-юг-север-юг.

Количество полюсов обратно пропорционально скорости, т.е. чем больше число полюсов меньше, тем больше будет скорость двигателя. Таким образом, 2-полюсный двигатель имеет большую скорость, чем 4-полюсный двигатель. Но для большой мощности 4-полюсный двигатель лучше, чем 2-полюсный. Редуктор ниже 3000 об/мин всегда требуется для 2-полюсного двигателя. С другой стороны, как правило, в 4-полюсном двигателе нет необходимости в редукторе.

4-полюсный двигатель имеет двойную рабочую мощность по сравнению с 2-полюсным двигателем. Ротор двухполюсного двигателя совершает один цикл для каждого цикла источника. С другой стороны, ротор 4-полюсного двигателя завершает только половину цикла для каждого отдельного цикла источника.

Что такое двухполюсные двигатели

?

Двухполюсный двигатель — это тип двигателя с двумя магнитными полюсами или парой магнитных полюсов. Он показывает конфигурацию север-юг. Двухполюсный двигатель более эффективен при высокой скорости и большем количестве оборотов в минуту. При частоте 60 Гц 2-полюсный двигатель имеет скорость 3600 об/мин. Но он обеспечивает низкий крутящий момент, то есть 1,5 футо-фунта крутящего момента на лошадиную силу. Кроме того, он также потребляет меньше энергии и имеет меньшую производительность. Этот тип двигателя не подходит для большой мощности.

Что такое 4-полюсные двигатели

?

4-полюсный двигатель — это двигатель с 4 магнитными полюсами или двумя парами магнитных полюсов. Он показывает конфигурацию север-юг-север-юг. 4-полюсный двигатель менее эффективен с меньшей скоростью и меньшим числом оборотов в минуту.
