Отличие якоря от ротора: Чем отличается ротор от якоря?

Ротор и статор электродвигателя: определение, виды, назначение

Рано или поздно человек, интересующийся электротехникой, слышит упоминания о роторе и статоре, и задается вопросом: «Что это такое, и в чем отличие этих устройств?» Простыми словами, ротор и статор – это две основные части, расположенные в электродвигателе (устройстве по преобразованию электрической энергии в механическую). Без них существование современных двигателей, а значит и большинства электрических приборов на их основе, было бы невозможным. Статор является неподвижной частью устройства, а ротор – подвижной, они вращаются в разные стороны относительно друг друга. В этой статье мы подробно разберем конструкцию этих деталей и их принцип действия, чтобы после прочтения статьи у читателей сайта Сам Электрик больше не осталось вопросов по данному поводу.

• Что такое ротор
• Что такое статор
• Статор и ротор в асинхронных двигателях
• Короткозамкнутый ротор
• Фазный ротор

Что такое ротор

Ротор, еще его иногда называют якорь, это подвижная, то есть вращающаяся часть в генераторе или электродвигателях, которые повсеместно применяются в бытовой и промышленной технике.

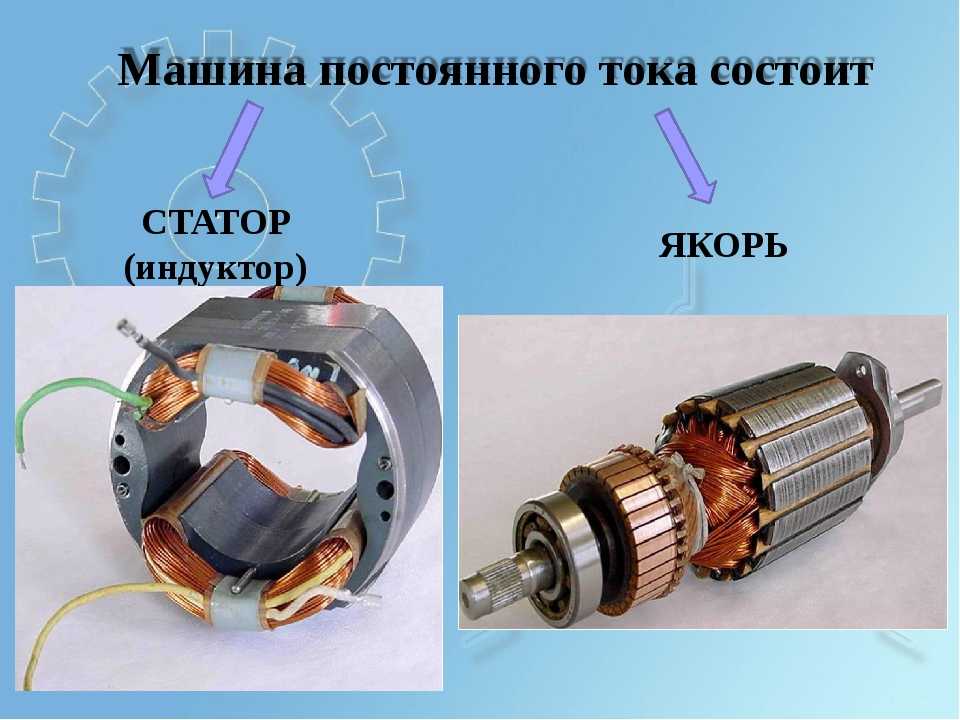

Если рассматривать ротор двигателя постоянного тока или универсального коллекторного двигателя, то он состоит из нескольких основных узлов, а именно:

1. Сердечник. Он выполнен из множества штампованных тонких металлических пластин, изолированных друг от друга специальным диэлектриком или же просто оксидной пленкой, которая проводит ток гораздо хуже, чем чистый металл. Сердечник набирается из них и представляет собой «слоеный пирог». В результате электроны не успевают разогнаться из-за маленькой толщины металла, и нагрев ротора гораздо меньше, а эффективность всего устройства выше за счет уменьшения потерь. Данное конструктивное решение принято для уменьшения вихревых токов Фуко, которые неизбежно возникают при работе двигателя из-за перемагничивания сердечника. Этот же метод борьбы с ними используется и в трансформаторах переменного тока.
2. Обмотки. Вокруг сердечника особым образом намотана медная проволока, покрытая лаковой изоляцией для предотвращения появления короткозамкнутых витков, которые недопустимы. Вся обмотка дополнительно пропитана эпоксидной смолой или лаком для фиксации обмоток, чтобы они не повреждались при вибрациях от вращения.
3. Обмотки ротора могут подключаться к коллектору – специальному блоку с контактами, надежно закрепленному на валу. Эти контакты называются ламелями, они выполнены из меди или ее сплава для лучшей передачи электрического тока. По нему скользят щетки, обычно выполненные из графита, и в нужный момент на обмотки подается электрический ток. Это называется скользящий контакт.
4. Сам вал является металлическим стержнем, на его концах расположены посадочные места под подшипники качения, он может иметь резьбу или выемки, пазы под шпонку для крепления шестерен, шкивов или других деталей, приводимых в движение электродвигателем.
5. На валу также размещается крыльчатка вентилятора, чтобы двигатель охлаждал сам себя и не приходилось бы устанавливать дополнительное устройство для отвода тепла.

Стоит отметить, что не у всякого ротора есть обмотки, которые, в сущности, представляют собой электромагнит. Вместо них могут применяться постоянные магниты, как в бесщеточных двигателях постоянного тока. А у асинхронного двигателя с короткозамкнутым ротором обмоток в привычном виде вовсе нет, вместо них используются короткозамкнутые металлические стержни, но об этом ниже.

Что такое статор

Статор – это неподвижная часть в электродвигателе. Обычно он совмещен с корпусом устройства и представляет собой цилиндрическую деталь. Он так же состоит из множества пластин для уменьшения нагрева из-за токов Фуко, в обязательном порядке покрытых лаком. На торцах располагаются посадочные места под подшипники скольжения или качения.

Конструкция называется пакет статора, она впрессовывается в чугунный корпус устройства. Внутри этого цилиндра вытачиваются пазы под обмотки, которые, так же как и для ротора, пропитываются специальными составами, чтобы тепло равномернее распределялось по устройству, и обмотки не терлись друг об друга от вибрации.

Обмотки статора могут подключаться разными способами в зависимости от назначения и типа электрической машины. Для трехфазных электродвигателей применимы типы подключения звезда и треугольник. Они представлены на схеме:

Для выполнения подключений на корпусе устройства предусмотрена специальная распределительная коробка («борно»). В эту коробку выведены начала и концы трех обмоток и предусмотрены специальные клеммники различных конструкций, в зависимости от мощности и назначения машины.

Существуют серьезные отличия в работе двигателей при разном соединении обмоток. Например, при подключении звездой двигатель будет стартовать плавнее, однако нельзя будет развить максимальную мощность. При присоединении треугольником, электродвигатель будет выдавать весь крутящий момент, заявленный производителем, но пусковые токи в таком случае достигают высоких значений. Электросеть может быть просто не рассчитана на такие нагрузки. Использование устройства в этом режиме чревато нагревом проводов, и в слабом месте (это места соединения и разъемы) провод может отгореть и привести к пожару. Главным преимуществом асинхронных двигателей является удобство в смене направления их вращения, нужно просто поменять местами подключения двух любых обмоток.

Статор и ротор в асинхронных двигателях

Трехфазные асинхронные двигатели имеют свои особенности, ротор и статор в них отличаются от использованных в других типах электродвигателей. Например, ротор может иметь две конструкции: короткозамкнутый и фазный. Рассмотрим особенности строения каждого из них по подробнее. Однако для начала давайте вкратце разберемся, как работает асинхронный двигатель.

В статоре создается вращающееся магнитное поле. Оно наводит на роторе индуцируемый ток и тем самым приводит его в движение. Таким образом ротор всегда пытается «догнать» вращающееся магнитное поле.

Необходимо также упомянуть о такой важной особенности асинхронного двигателя, как скольжение ротора. Это явление заключается в разности частот вращения ротора и магнитного поля, создаваемого статором. Объясняется это как раз тем, что ток индуцируется в роторе только при его движении относительно магнитного поля. И если бы частоты вращения были одинаковы, то этого движения бы просто не происходило. В результате ротор пытается «догнать» по оборотам магнитное поле, и если это происходит, то ток в обмотках перестает индуцироваться и ротор замедляется. В этот момент сила, действующая на него, растет, он начинает опять ускоряться. Так и получается эффект стабилизации частоты вращения, за что эти электродвигатели и пользуются большой востребованностью.

Короткозамкнутый ротор

Он также представляет собой конструкцию, состоящую из металлических пластин, выполняющих функцию сердечника. Однако вместо медной обмотки там установлены стержни или пруты, не касающиеся друг друга и накоротко замкнутые между собой металлическими пластинами на торцах. При этом стержни не перпендикулярны пластинам, а направлены под углом. Это делается для уменьшения пульсаций магнитного поля и момента. Таким образом получаются витки, замкнутые накоротко, от сюда и название.



Фазный ротор

Главное отличие фазного ротора от короткозамкнутого заключается в наличии трехфазной обмотки, уложенной в проточки сердечника и соединяющейся в особом коллекторе с тремя кольцами вместо ламелей.

Эти обмотки обычно соединяются «звездой». Такие электродвигатели более трудоемки в производстве за счет усложнения конструкции, однако их пусковые токи ниже, чем у двигателей с короткозамкнутым ротором, а также они лучше поддаются регулировке.

Надеемся, что после прочтения данной статьи у вас больше не осталось вопросов о том, что такое ротор и статор электродвигателя и какой у них принцип работы. Напоследок рекомендуем просмотреть видео, в котором наглядно рассмотрен данный вопрос:

Материалы по теме:

• Чем отличается постоянный ток от переменного
• Что такое электрическое поле
• Как выбрать частотный преобразователь для двигателя

Что такое ротор, и где взялся якорь?

Термины «якорь» и «ротор» довольно давно пополнили словарный запас электротехников и механиков, но откуда взялись эти два выражения, несмотря на их широкое применение в наше время, известно немногим. Слово «якорь», употребляемое для обозначения одной из составляющих двигателя, является довольно старым названием и, даже более того, по своему возрасту этот термин опережает большую массу электротехнических наименований. Впервые «якорем» в электротехнике был назван железный брусок, который притягивался к полюсам магнита.

Данное изобретение впервые нашло применение в производстве магнитных компасов, столь широко полюбившимся мореплавателям в эпоху географических открытий. Основной составной частью компаса являлась магнитная стрелка, изготавливаемая из железа и намагничиваемая природными магнитами. Работе компасов способствовал железный съемный брусок, который имел с одной стороны крючок либо миниатюрную декоративную копию морского якоря для подвешивания гиревой чашки. Гиря была необходима для определения силы прилипания магнита. Сам же брус с крюком, по причине внешнего сходства с общеизвестным приспособлением для кораблей, стал называться «якорем магнита».

Как стало известно, первые компасы работали благодаря действию исключительно только природных магнитов. Для того, что обеспечить большую «притягательность» природных магнитов, их укрепляли железом, присоединяемым к поверхности камня при помощи немагнитных соединений из меди, серебра и золота.

В 1825 году благодаря труду английского инженера Уильяма Стерджена миру стал известен электромагнит. Изобретение представляло собой согнутый стержень из мягкого железа с обмоткой толстой проволоки. С целью изолирования данный стержень покрывался лаком. Пропуская электрический ток, стержень становился очень сильным магнитом, но полностью терял свойства притягивания, как только ток прерывался. Такая способность электромагнитов и послужила причиной того, что они практически полностью вытеснили из обихода природные магниты, заняв их место в промышленности. Однако, несмотря на появление нового изобретения, способ измерения магнитной силы так и не изменился. В 1838 году в Петербурге была опубликована совместная научная работа двух российских академиков — Б.С. Якоби и Э.Х. Ленца, в которой ученые указали, что «сила притяжения определяется весом гирь, которые накладывались до тех пор, пока якорь не отрывается».

Открытие Уильяма Стерджена произвело настоящий фурор в области электротехники. Со временем это изобретение было несколько усовершенствовано и доработано, после чего нашло широкое применение в повседневной жизни. Создателем же первых мощных многовитковых электромагнитов является американский физик Джозеф Генри. Добиться большей силы притяжения ему удалось благодаря использованию провода, покрытого изоляцией. Конструкция «уплотненных» электромагнитов Дж. Генри была такова: на малой площади электромагнита размещалось несколько рядов витков изолированной шелком проволоки из меди, при этом каждый из рядов подсоединялся к отдельному аккумуляторы. Параллельно соединяя обмотки, американский ученый добивался существенного увеличения силы тока.

Благодаря изобретению многокатушечной обмотки получилось создать первые электромагниты с большой подъемной силой. Электромагниты Генри могли выдерживать груз от 30 до 325 килограмм при весе магнита всего в 10 килограмм. Примечательно то, что для определения подъемной силы электромагнита, физик пользовался все теми же гирями, закрепляемыми на якоре.

В 1831 году Джозеф Генри сконструировал первый в мире электромагнит, способный поднимать вес в одну тонну. Ещё одно достижение этого ученое – разработка электромагнитного звонка. Поставив якорь электромагнита на шарнир, Генри заставил его силой притяжения ударять по колоколу. Работая в области увеличения дальности передачи телеграфных сигналов, американец изобрел невиданный ранее прибор – реле, позволяющее усиливать начальный сигнал извне перед передачей его в последующую цепь. Данное устройство сделало возможной транспортировку телеграфных сигналов практически на любые расстояния.

Джозеф Генри

В том же 1831 году Генри предложил модель электрического двигателя с качающимся коромыслом магнитопривода с катушкой. Якорь совершал в модели двигателя Генри около 75 качений в минуту, мощность же двигателя составляла 0,044 Вт. Качаясь между полюсами постоянных магнитов, входящих в систему, контакты якоря периодически соприкасались с выводами аккумуляторных батарей, подпитывающих катушку электрическим током. В основе работа электрического двигателя Генри лежал принцип возвратно-поступательного движения. Джозеф Генри не возлагал больших надежд на свое изобретение, однако надеялся, что все-таки когда-нибудь оно пригодится для практических целей.

В наше время движущаяся часть магнитного привода уж никак не похожа на корабельный якорь, но по сей день это устройство все же продолжает носить его название. Хоть в эру властвования трехфазного переменного тока вращающаяся часть моторов и получила название ротора, терминология, касаемая двигателей постоянного тока, осталась прежней. Обсуждая конструктивные особенности этих двигателей нередко можно услышать о так называемом якоре. Что обозначает это слово, знает сегодня практически каждый технарь.

Терминология электротехники довольно занимательна – чего стоит только слово «башмак», используемое для обозначения полюсного наконечника, или «cтатор», что в переводе с латинского звучит не иначе как «cтоящий неподвижно». Современная техника меняется год от года, не успеваешь даже следить за её конструктивным эволюционированием, не говоря уже о запоминании новых понятий. Возможно, потому и не стоит менять старую терминологию, что появление новых технических названий вызовет настоящую путаницу.

В чем разница между якорем и ротором класса 12 по физике CBSE

Ответ

Проверено

143,7 тыс.+ просмотров

Подсказка: При попытке задать вопросы, подобные приведенному выше, помните о различных концепциях и терминах, окружающих якорь и ротор, такие как генераторы и двигатели, и другие части, из которых состоят эти приборы, и для чего они используются и каковы принципы их работы.

Полное пошаговое решение:
Машина или механизм, который легко преобразует механическую энергию в электрическую, называется генератором. Концепция этого механизма основана на законе Фарадея об электромагнитной индукции или EMI, и мы можем разделить генераторы на два типа, а именно генераторы переменного и постоянного тока.
Принцип работы этого генератора заключается в том, что в нем используется прямоугольная катушка с несколькими медными проводами, намотанными на железный сердечник, и эта катушка называется якорем. Эта катушка представляет собой устройство, используемое для увеличения магнитного потока, который в основном является мерой всех силовых линий магнитного поля, проходящих через заданную область. Чем больше линий, тем больше будет магнитный поток, следовательно, больше будут магнитные свойства аппарата. Таким образом, якорь используется для передачи тока, в то время как обмотки создают необходимое магнитное поле или поток, необходимый для возбуждения генератора.
Другими словами, якорь также можно назвать частью генератора, которая используется для производства необходимого напряжения, потому что количество витков провода велико и, следовательно, сможет нести полный ток нагрузки генератора. .
Что касается двигателя, эта машина преобразует электрическую энергию в механическую. Он тоже имеет два типа; Двигатели переменного и постоянного тока.
Ротор — это, как следует из самого названия, вращающийся электрический компонент механизма. Он расположен внутри статора и его задача — вращать так, чтобы в свою очередь вращался вал двигателя или генератора.
Итак, в основном, ротор состоит из магнита возбуждения, который вращается, в то время как ротор остается неподвижным, а с другой стороны якорь несет ток и является неподвижным и является частью статора.

  Примечание: В то время как принцип работы генератора заключается в преобразовании механической энергии в электрическую, в случае с двигателем все наоборот, в котором используется принцип преобразования электрической энергии в механическую. Оба имеют два типа: генераторы и двигатели переменного тока или переменного тока и постоянного или постоянного тока.

Недавно обновленные страницы

Большинство эубактериальных антибиотиков получены из биологии ризобия класса 12 NEET_UG

Биоинсектициды саламин были извлечены из класса 12 Biology NEET_UG

Какое из следующих утверждений, касающихся Baculovirusses, NEET_UG

. Какое из следующих утверждений, касающихся Baculoviruses, NEET_UG

. муниципальные канализационные трубы не должны быть непосредственно 12 класса биологии NEET_UG

Очистка сточных вод выполняется микробами A B Удобрения 12 класса биологии NEET_UG

Иммобилизация фермента – это конверсия активного фермента класса 12 биологии NEET_UG

Большинство эубактериальных антибиотиков получают из биологического класса Rhizobium 12 NEET_UG

Саламиновые биоинсектициды были извлечены из биологического класса А 12 NEET_UG

12 класс биологии NEET_UG

Канализационные или городские канализационные трубы не должны быть напрямую 12 класс биологии NEET_UG

Очистка сточных вод выполняется микробами A B Удобрения 12 класс биологии NEET_UG

Иммобилизация ферментов — это преобразование активного фермента класса 12 в биологии NEET_UG

Возникающие сомнения

Ответы на семь общих вопросов по работе генераторов и двигателей

и инженеров часто мучают вопросы об их работе. В этой статье мы ответим на семь наиболее часто задаваемых вопросов. Объяснения краткие и практичные из-за ограниченного места; тем не менее, они позволят вам лучше понять это оборудование.

Вопрос №1: Якорь, поле, ротор, статор: что есть что?

Статор по определению состоит из всех невращающихся электрических частей генератора или двигателя. Также по определению ротор включает в себя все вращающиеся электрические части.

Поле машины — это часть, которая создает прямое магнитное поле. Ток в поле не переменный. Обмотка якоря — это та, которая генерирует или имеет приложенное к ней переменное напряжение.

Обычно термины «якорь» и «поле» применяются только к генераторам переменного тока, синхронным двигателям, двигателям постоянного тока и генераторам постоянного тока.

Генераторы переменного тока . Поле синхронного генератора представляет собой обмотку, на которую подается постоянный ток возбуждения. Якорь – это обмотка, к которой подключена нагрузка. В малых генераторах обмотки возбуждения часто находятся на статоре, а обмотки якоря — на роторе. Однако большинство больших машин имеют вращающееся поле и неподвижный якорь.

Синхронный двигатель практически идентичен синхронному генератору. Таким образом, якорь — это статор, а поле — это ротор.

Машины постоянного тока . В машинах постоянного тока, как двигателях, так и генераторах, ротором является якорь, а статором — поле. Поскольку якорь всегда является ротором в машинах постоянного тока, многие электрики и инженеры ошибочно полагают, что ротором всех двигателей и генераторов является якорь.

Вопрос № 2: Я ослабил натяжение пружины на щетках, но они по-прежнему изнашиваются слишком быстро. Почему?

Износ щеток происходит по двум основным причинам: механическое трение и электрический износ. Механическое трение вызывается трением щеток о коллектор или контактное кольцо. Электрический износ вызван искрением и искрением щетки, когда она движется по коллектору. Механическое трение увеличивается с давлением щетки; Электрический износ уменьшается с давлением щетки.

Для любой установки щетки существует оптимальное давление щетки. Если давление снижается ниже этой величины, общий износ увеличивается, поскольку увеличивается электрический износ. Если давление увеличивается выше оптимального значения, общий износ снова увеличивается из-за увеличения механического трения.

Всегда следите за тем, чтобы давление щетки было установлено на уровне, рекомендованном производителем. Если износ по-прежнему чрезмерный, следует изучить тип и размер используемой щетки. Помните, что плотность тока (ампер на квадратный дюйм щетки) должна соответствовать применению. Надлежащая плотность тока необходима для того, чтобы на коллекторе или контактном кольце образовалась смазочная проводящая пленка. Эта пленка состоит из влаги, меди и углерода. Недостаточная плотность тока препятствует образованию этой пленки и может привести к чрезмерному износу щеток.

Кроме того, среда с очень низкой влажностью не обеспечивает достаточного количества влаги для образования смазочной пленки. Если в такой среде возникает проблема чрезмерного износа щеток, возможно, вам придется увлажнить место, где работает машина.

Вопрос № 3: Что такое сервис-фактор?

Эксплуатационный коэффициент — это нагрузка, которая может быть приложена к двигателю без превышения допустимых значений. Например, если двигатель мощностью 10 л.с. имеет эксплуатационный фактор 1,25, он будет успешно развивать мощность 12,5 л.с. (10 x 1,25) без превышения заданного повышения температуры. Обратите внимание, что при таком приводе выше номинальной нагрузки двигатель должен питаться с номинальным напряжением и частотой.

Однако имейте в виду, что двигатель мощностью 10 л.с. с коэффициентом эксплуатации 1,25 не является двигателем мощностью 12,5 л.с. Если двигатель мощностью 10 л.с. будет постоянно работать при мощности 12,5 л.с., срок службы его изоляции может сократиться на две трети от нормального. Если вам нужен двигатель мощностью 12,5 л.с., купите его; эксплуатационный коэффициент следует использовать только для кратковременных условий перегрузки.

Вопрос № 4: Что такое вращающееся магнитное поле и почему оно вращается?

Вращающееся магнитное поле — это поле, северный и южный полюса которого перемещаются внутри статора, как если бы внутри машины вращался стержневой магнит или магниты.

Посмотрите на статор трехфазного двигателя, показанный на прилагаемой схеме. Это двухполюсный статор с тремя фазами, расположенными с интервалом 120 [градусов]. Ток от каждой фазы входит в катушку на одной стороне статора и выходит через катушку на противоположной стороне. Таким образом, если одна из катушек создает магнитный северный полюс, другая катушка (для той же фазы) создаст магнитный южный полюс на противоположной стороне статора.

В Позиции 1 фаза B создает сильный северный полюс вверху слева и сильный южный полюс внизу справа. А-фаза создает более слабый северный полюс внизу слева и более слабый южный полюс внизу. C-фаза создает общее магнитное поле с северным полюсом в левом верхнем углу и южным полюсом в правом нижнем углу.

В Позиции 2 фаза А создает сильный северный полюс внизу слева и сильный южный полюс вверху справа; таким образом, сильные полюса повернулись на 60 [градусов] против часовой стрелки. (Обратите внимание, что это магнитное вращение на 60 [градусов] точно соответствует электрическому изменению фазных токов на 60 [градусов].) Слабые полюса также повернулись на 60 [градусов] против часовой стрелки. Фактически это означает, что общее магнитное поле повернулось на 60 [градусов] от положения 1. фаз изменяется более чем на 60 электрических градусов. Анализ позиций 3, 4, 5 и 6 показывает, что магнитное поле продолжает вращаться.

Скорость, с которой вращается магнитное поле, называется синхронной скоростью и описывается следующим уравнением:

S = (f x P) / 120, где S = скорость вращения в оборотах в минуту f = частота подаваемого напряжения (Гц ) P = число магнитных полюсов во вращающемся магнитном поле

Если бы в этот статор был помещен постоянный магнит с валом, который позволял бы ему вращаться, его толкали бы (или тянули) вперед с синхронной скоростью. Точно так же работает синхронный двигатель, за исключением того, что магнитное поле ротора (поля) создается электромагнетизмом, а не постоянным магнитом.

Ротор асинхронного двигателя состоит из короткозамкнутых обмоток, и в обмотках ротора индуцируется ток, когда вращающееся магнитное поле пересекает их. Этот ток создает поле, противодействующее вращающемуся полю. В результате ротор толкается (или притягивается) вращающимся полем. Обратите внимание, что ротор асинхронного двигателя не может вращаться с синхронной скоростью, поскольку вращающееся поле должно прорезать обмотки ротора, чтобы создать крутящий момент. Разница между синхронной скоростью и фактической скоростью вращения ротора называется процентным скольжением; она выражается в процентах.

Однофазные двигатели также имеют вращающееся магнитное поле. Вращающееся поле, необходимое для запуска двигателя, создается второй обмоткой, называемой пусковой обмоткой. После разгона двигателя пусковая обмотка отключается, и вращающееся поле создается за счет взаимодействия основной обмотки статора и ротора.

Вопрос № 5: Как работает асинхронный генератор?

Асинхронный генератор по конструкции идентичен асинхронному двигателю. Обмотки статора подключены к трехфазной системе питания, и три фазы создают вращающееся магнитное поле. Ротор асинхронного генератора вращается первичным двигателем, который вращается быстрее синхронной скорости. Когда обмотки ротора пересекают вращающееся поле, в них индуцируется ток. Этот индуцированный ток создает поле, которое, в свою очередь, прорезает обмотки статора, создавая выходную мощность для нагрузки.

Таким образом, асинхронный генератор получает питание от энергосистемы, к которой он подключен. Асинхронный двигатель должен иметь синхронные генераторы, подключенные к его статору, чтобы начать генерировать. После того, как асинхронный генератор работает, конденсаторы могут использоваться для питания возбуждения.

Вопрос № 6: Почему подшипники генератора и двигателя изолированы?

Магнитное поле внутри двигателя или генератора не совсем однородно. Таким образом, при вращении ротора на валу в продольном направлении (непосредственно вдоль вала) возникает напряжение. Это напряжение вызовет протекание микротоков через смазочную пленку на подшипниках. Эти токи, в свою очередь, могут вызвать незначительное искрение, нагрев и, в конечном итоге, выход из строя подшипника. Чем больше машина, тем хуже становится проблема.

Чтобы избежать этой проблемы, корпус подшипника со стороны ротора часто изолируется от стороны статора. В большинстве случаев будет изолирован по крайней мере один подшипник, обычно самый дальний от первичного двигателя для генераторов и самый дальний от нагрузки для двигателей. Иногда оба подшипника изолированы.

Вопрос № 7: Как генераторы переменного тока регулируют переменную, напряжение и мощность?

Хотя элементы управления генератором взаимодействуют, верны следующие общие положения.

• Выходная мощность генератора контролируется его первичным двигателем.
• Вклад напряжения и/или реактивной мощности генератора контролируется уровнем тока возбуждения.

Например, предположим, что к выходу генератора подключена дополнительная нагрузка. Добавленный поток тока увеличит силу магнитного поля якоря и заставит генератор замедлиться. Чтобы поддерживать частоту, регулятор генератора увеличивает мощность, подводимую к первичному двигателю. Таким образом, дополнительная мощность, необходимая для генератора, регулируется вводом первичного двигателя.

В нашем примере чистый магнитный поток в воздушном зазоре уменьшится, так как увеличение якоря противодействует потоку поля. Если не увеличить поток поля, чтобы компенсировать это изменение, выходное напряжение генератора уменьшится. Таким образом, ток возбуждения используется для управления выходным напряжением.

Давайте посмотрим на другой пример для дальнейшего пояснения. Предположим, к нашему генератору добавлена ​​дополнительная нагрузка VAR. В этом случае выходной ток генератора снова возрастет. Однако, поскольку новая нагрузка не является «настоящей» мощностью, первичный двигатель необходимо увеличивать только настолько, чтобы компенсировать дополнительное падение IR, создаваемое дополнительным током.
