Отвертка с прорезью посередине как называется: Отвертка с прорезью посередине как называется

Содержание

Отвертки: основные типы и размеры

Отвертки являются базовыми инструментами для проворачивания винтов со специальными пазами различных типов на головках (закручивание и выкручивание). Отвертка увеличивает и передает вращательные движения руки на маленькую, специально заточенную рабочую часть (шлиц), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: рукоятка с одной стороны и шлиц с другой. Вместо рукоятки аналогичную функцию может исполнять вращающий механизм с электрическим приводом, чтобы облегчить задачу работающего с инструментом человека. Электрические отвертки стали одним из популярных типов электроинструмента.

Самое важное при использовании отверток – это подобрать подходящий тип и размер наконечника для соответствия головке винта. Никогда не используйте отвертки, которые не предназначены для выбранного типа винтов.

Различных типов винтов существует великое множество, и, кроме использования традиционного типа шлица, периодически изобретают новые типы и отвертки к ним.

Большинство обычных видов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применений. В то же время, менее типичные виды более-менее часто используются в определенных областях. Некоторые отвертки разработаны для обслуживания мобильных устройств (телефоны, смартфоны, MP3-плееры, и др.). Часто производители электронных устройств в нынешнее время используют винты специальных звездообразных форм, запатентированные под названиями Torx и Pentalobe.

Мы более детально рассмотрим наиболее широко используемые типы винтов и подходящие для них отвертки.

  1. Типы шлицов
  2. Прецизионные отвертки
  3. Отвертки с антистатической защитой

Типы шлицов

Плоский

Изначальный и наиболее часто используемый традиционно тип винта – он имеет одну прорезь в головке. Однако, такой тип крепления теряет популярность, поскольку он является наименее надежным – отвертка часто соскальзывает с прорези и шансы повредить винт или отвертку весьма высоки.

Стандартная маркировка: SL.

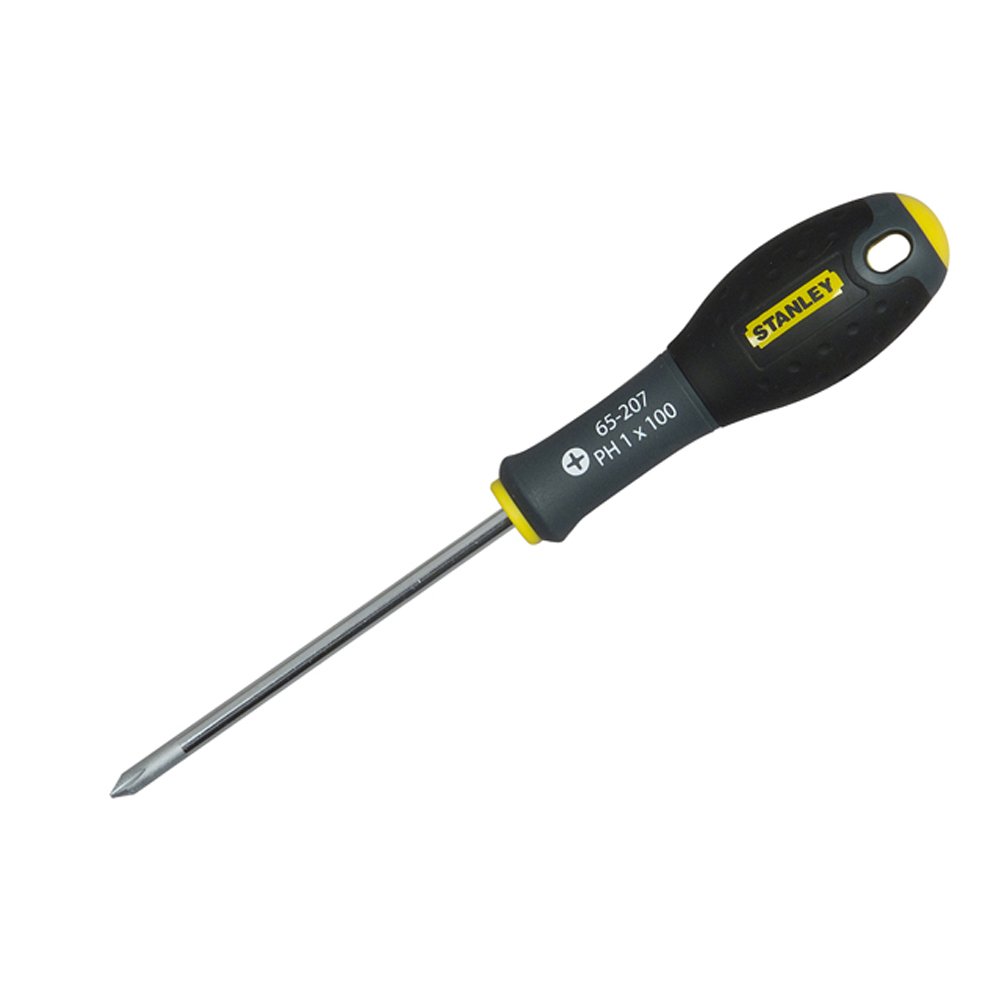

Крестообразный Phillips

Еще один чрезвычайно популярный тип шлица – крестообразный. Размеры шлицов Phillips (отличаются от размеров винтов) обозначаются 0000, 000, 00, 0, 1, 2, 3, и 4 (в порядке возрастания размера).

Стандартная маркировка: PH.

Крестообразный Pozidriv ®

Узор похож на крестообразный типа Phillips, однако имеет 4 дополнительных направляющих. Популярный в Европе тип винтов. Размеры Pozidriv схожи с размерами Phillips.

Стандартная маркировка: PZ.

Звездообразный Torx

Шестиконечный винт использует отверстие головки в виде шестиконечной звезды с округленными концами. Популярный вид креплений в области электроники, для автомобильных систем и других применений. Размеры винта Torx обозначаются T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Звездообразный Torx с антивандальной защитой

Антивандальный винт Torx с дополнительной защитой от несанкционированного доступа разработан для применений, где вмешательство пользователя нежелательно. Отвертки и ключи для винтов Tamper-proof Torx могут использоваться и для работы с обычными Torx.

Стандартная маркировка: TxH, где x – размер.

Шестигранный Hex

Винт с отверстием в виде шестигранника, который можно выкручивать шестигранным ключом или отверткой.

Стандартная маркировка: H.

Tri-Wing ®

Известен также как треугольный шлиц, это винт с тремя плоскими «крылышками» и небольшим треугольным отверстием в центре. Нет определенной области использования креплений Tri-wing. Когда-то они использовались в товарах от Nintendo. Сегодня, они обычно используются в электронном оборудовании. Размеры Tri-wing обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3, и т.д.

Стандартная маркировка: TRI.

Двухштырьковый (спаннер)

Винт с двумя круглыми отверстиями друг напротив друга предназначен для избегания несанкционированного доступа. В основном используется в электронике, в общественных местах: уборные, лифты, вагоны поездов и т. д.

Стандартная маркировка: SP.

Внешние типы

Существует также несколько внешних типов винтов для накидных отверток – отвертка-мама и винт-папа: квадрат, пятиугольник, шестиугольник.

Шестигранный накидной

Наиболее популярным типом накидных соединений является шестигранник. С ним можно работать при помощи разводного ключа.

Ниже подана таблица с наиболее часто используемыми отвертками. Все отвертки этой серии изготовлены из сплава Ni-Cr-Mo с оксидным наконечником.

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют

прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.
Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить отверткой в виде пятиконечной звезды Pentalobe.

Torx

Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Pentalobe

«Пятиконечные антивандальные винты» – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0. 8 мм, используются в iPhone 4, iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Стандартная маркировка: TS.

Tri-Point

Винты Tri-Point используются при изготовлении мобильных устройств, электроники и др. Их начала использовать компания Apple: в смартфонах, которые были выпущены после iPhone 6, а также часах Apple Watch.

Стандартная маркировка: TP / Y.

Пользователи часто предпочитают пользоваться отвертками от Pro’sKit, которые разработали целую серию прецизионных отверток: вы можете выбрать идеальный комплект для своих нужд. Серия Pro’sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Отвертки с антистатической защитой

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro’sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми битами для работы в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

Yuriy Ter-Arutiunian

Виды отверток: шлицевая, треугольная, крестовая, плоская, фигурная

  • Специальные отвертки отличаются от обычных, своей конфигурацией, формой шлица, материалами и конечно же назначением.
  • Все подробности смотрите далее.
  • У каждого хозяина в доме можно найти минимум одну крестовую и плоскую отвертки.
  • При всей своей простоте, этот инструмент заслуживает особого внимания.
  • Без него не обходится ни один ремонт бытовой техники, розеток, выключателей и любых устройств с винтами или саморезами.
  • Кроме знакомых плоских и крестовых вариантов, в любом магазине бытового и строительного инструмента можно отыскать специальные отвертки.

Их конструктивные особенности позволяют работать с крепежными элементами с особой формой шлица.

Конструктивные особенности

Простейшая отвертка состоит из следующих частей:

Рукоятка

  1. Эта часть обеспечивается удобное использование.
  2. В зависимости от того, где планируется использовать инструмент, ручка может иметь пятигранное, шестигранное, круглое, квадратное сечение и др.
  3. Также важным параметром является ее размер.
  4. Например, существуют действительно миниатюрные отвертки, размер ручки которых настолько мал, что рассчитан на работу пальцами, а не кистью руки.

В качестве материала для изготовления ручки используется, как правило, резина, пластик и дерево.

Ее форма, кроме всем привычной цилиндрической, может быть выполнена в форме буквы “Т” или “Г”.

Стержень

Его длинна и толщина подбирается в соответствие с глубиной и диаметром отверстия, в котором расположен шуруп или винт.

Жало

  • Жало – наконечник, форма которого соответствует форме шлица крепежного элемента.
  • Долговечность инструмента напрямую зависит от материала, из которого изготовлено его жало.
  • Влияют такие параметры, как прочность и твердость.
  • Изначально форма рабочей поверхности представляла собой подобие лопатки, что соответствовало форме паза крепежного элемента.
  • Со временем популярность набрали шестигранные, крестовые, квадратные и другие шлицы, продлевающие срок службы инструмента.
  • Спецотвертки позволяют выполнять надежный монтаж нестандартных метизов.
  • Повышенный коэффициент трения обеспечивает специальное напыление, предотвращающее выскакивание жала из паза крепежной детали.

Специальные отвертки виды

  1. В отличие от традиционных крестовых и плоских отверток, сфера применения которых очень и очень широка, инструменты со специфической формой наконечника подходят исключительно для работы с определенными типами шлицев крепежных элементов.
  2. Например, для ремонта Iphone нужна специальная отвертка типа Pentalobe.
  3. В моделях 4, 4S, 5 и 5S используются так называемы “пятиконечные антивандальные винты”.
  4. Форма шлица у них напоминает звезду с закругленными вершинами.

  • В ремонте миниатюрных устройств, электроники мобильных телефонов, плееров, игровых приставок, используются специальные высокоточные прецизионные отвертки.
  • Их наконечники заточены в полном соответствии с формой шлица винтов малых размеров.
  • Особое место среди инструмента занимают специальные часовые отвертки.
  • Они созданы для работы даже с самыми миниатюрными часовыми механизмами.
  • Предельно маленькое жало, способное примагничивать болтики, обеспечивает максимальное удобство работы.
  • Такие отвертки изготавливаются специально для точных работ.
  • Среди специальных отверток особое место занимают универсальные инструменты.
  • Представляют они собой набор наконечников (бит) и рукоять с фиксатором.
  • Таким образом можно использовать один инструмент с насадками под большинство шлицев крепежных элементов.
  • Еще одним видом специального инструмента являются индикаторные отвертки.
  • Они слабо подходят для работы с крепежами, а их основной функцией является определение фазы и нуля в сетях переменного тока.
  • Продвинутые модели имеют электронную начинку.
  • Они позволяют определять плюсовые и минусовые полюса постоянного тока.
  • Показывают напряжение сети, используются для поиска скрытой в стеновых панелях проводки.

Диэлектрические отвертки

Это – специальные инструменты для работы с электросетями и силовым оборудованием, напряжение в которых не превышает 1000В.

Рукоять таких отверток изготавливается из поликарбоната или полиэтилена с полиформальдегидным покрытием, что обеспечивает безопасность.

Реверсивные отвертки

  1. Это еще один тип специального инструмента.
  2. Предназначены для закручивания или откручивания крепежей, не отрывая от них жала.
  3. В рукояти таких отверток расположен специальный реверсивный механизм, позволяющий вращать рабочую часть инструмента лишь в одном направлении, например, на закручивание.

  • В этом случае противоположный ход стержня блокируется трещоткой.
  • Жало остается на месте, а ручка проворачивается.
  • Реверсивный инструмент удобен тем, что позволят работать без перехвата руками.
  • На рукоятке имеется специальный переключатель хода, каждое из двух положений которого блокирует вращение стержня в определенном направлении.
  • Рассмотрим наиболее популярные, востребованные типы специальных шлицев отверток.

Шестигранная h или hex

Рабочая часть отвертки типа hex выполнена в виде шестигранника.

Дополнительные грани инструмента обеспечивают высокий крутящий момент, превышающий момент у вариантов с крестовидным шлицем в 10 раз.

Крепежи с шестигранным шлицем часто используются в электротехническом оборудовании, элементы которого находятся под опасным для человека напряжением.

Звездообразные

Отвертки, имеющие специальный звездообразный наконечник, используются для работы с различной электроникой.

  1. Сечение наконечника выполнено в форме звезды (шестиконечной, пятиконечной, восьмиконечной).
  2. Это повышает их крутящий момент и сцепление с крепежными элементами, снижает прикладываемо усилие.
  3. Данный тип наконечников снижает вероятность “зализывания” шлица.
  4. Как правило, такие специальные инструменты выполнены в виде рукояти со стержнем.
  5. На стержне находится крепление под съемные наконечники различных форм и размеров.
  6. Уникальным в своем роде является шлиц EIGHT-WING, выполненный в виде восьмиконечной звезды, по центру которой находится направляющее отверстие.

Квадратные

Шлиц отвертки, рабочая часть которого в сечении выполнена в форме квадрата, известен как квадратный шлиц.

Другое название этого варианта – SQUARE HEAD.

Менее распространенным является SQUARE TEMPER RESISTANT – квадрат, в центре которого находится отверстие под направляющую.

U-образные

Наконечники специальных U-образных отверток в продольном сечении представляют собой подобие буквы U английского алфавита.

  • Отыскать их намного сложнее, чем стандартные, даже в специализированных магазинах.
  • Изготавливаются они под крепежи, на шляпке которых расположены два отверстия с противоположной стороны и на равном расстоянии от центра.
  • Инструменты с U-образным наконечником относятся к вилочному типу.

Вилочные

Вилочные наконечники отверток, как правило, выпускаются в вариантах с двумя усиками, называются U-образными.

Очень редко встречаются варианты с тремя и более усиками, а инструмент для работы с такими шлицами отыскать крайне тяжело, разве что по спецзаказу.

Трехгранные

  1. Наконечники отверток, сечение которых выполнено в виде равностороннего треугольника, называются Triangle.
  2. Крепежи с такой формой шлицев встречаются, хоть и редко, в игрушках и компьютерной технике.

Под шлиц One-way

  • Шлиц One-way используется в резьбовых соединениях, предназначенных только для закручивания.
  • Крепежные элементы с таким шлицем используются в местах, где требуется дополнительная защита от вандализма.
  • Например, в общественном транспорте.
  • Для закручивания используется обыкновенная плоская отвертка.
  • Чтобы выкрутить, скажем, винт со шлицем One-way, придется прибегнуть к дополнительным мерам, например, прорезать канавку под прямой шлиц.
  • Иногда приходится приваривать точечной сваркой металлический стержень, или даже высверливать шляпку.

Бристольские

  1. Наконечники специальных отверток под бристольский шлиц в поперечном разрезе напоминают шестиконечную шестерню.
  2. Отвинтить крепежный элемент с таким шлицем можно попытаться, используя плоскую отвертку подходящего размера, но в случае неудачи, крепеж придется высверливать.
  3. Инструменты с бристольским шлицем популярны среди работников сервисных центров и различных мастерских электроники.

Под шлиц Torq-Set

  • Наконечники специальных отверток Torq-Set выполнены в виде четырех крыльев.
  • В поперечном сечении напоминают крестообразный вариант, но так называемые “крылья” располагаются не напротив друг друга, а несколько смещены относительно центра.

Под шлиц типа Torx

  1. Специальные отвертки под звездообразный шлиц типа Torx в основном используются в различных сервисных центрах и мастерских.
  2. Продиктовано это тем, что болты и шурупы со шлицем в виде шестиконечной звезды – частое явление в электронике, например, в мобильных телефонах.
  3. Не редко изготавливают магнитные наконечник для таких отверток, что позволяет комфортно работать с мелкими деталями, предотвращает их утерю.

Под звездчатый шлиц

  • Звездчатый шлиц от звездообразного отличается тем, что в поперечном разрезе он представляет собой звезду с острыми вершинами.
  • В это же время звездообразный шлиц может иметь закругленные или тупые вершины.

Маркировка

  1. Чтобы отвертка наверняка подошла под определенный крепеж, необходимо обратить внимание на ее маркировку.
  2. В соответствие с государственными требованиями стандарта, в ней зашифрован не только тип шлица, но и длинна стержня, номер крепежного элемента.
  3. Например, маркировка РН3×150мм свидетельствует, что инструмент имеет крестовый шлиц (РН).
  4. Такой шлиц подходит для крепежных элементов диаметром, соответствующем номеру 3 (5-7мм), а длинна стержня составляет 150мм.
  5. Часто маркировка содержит и информацию о материале, из которого изготовлен инструмент.
  6. Так, аббревиатура CrMo говорит о том, что рабочая часть изготовлена из хромомолибденового сплава.

Наборы специальных отверток

  • Если работать специальными отвертками приходится часто, имеет смысл приобрести несколько наборов с различными, или даже сменными наконечниками.
  • Это позволит сэкономить не только средства на покупку, но и время на поиск необходимого инструмента или насадки.
  • В хорошем наборе отверток уже изначально присутствуют все ходовые наконечники различных размеров.

Производители

  1. Среди мастеров особое место занимают швейцарские и немецкие инструменты.
  2. Они надежны, долговечны, обладают высоким качеством исполнения и хорошим запасом прочности.
  3. Сегодня и некоторые отечественные производители стараются не отставать от зарубежных аналогов, предлагая действительно хорошие отвертки и их наборы с гарантией качества.
  4. Что же касается инструмента из КНР, то следует помнить, что годы “китайского барахла” давно позади.
  5. Продукция современного Китая предлагается в двух вариантах: дешевый одноразовый и качественный по приемлемой цене.
  6. Среди китайского инструмента можно встретить качественные и недорогие экземпляры, а связано это с низкой стоимостью производства.
  7. Для редкого мелкого ремонта дома подойдет и простенький китайский инструмент.
  8. Но вот его надежность всегда под вопросом.
  9. Бывает такое, что в первый же день использования жало раскалывается на две части прямо в шлице.
  10. Более частым явлением является проворот рукояти, когда она свободно вертится в обе стороны, а стержень остается на месте.
  11. В любом случае, специалисты сами знают, инструмент от какого производителя им нужен.
  12. А новички выберут для себя хорошие варианты, основываясь на своем будущем опыте и рекомендациях более “продвинутых” товарищей.

Источник: https://instrumentn.ru/otvertki/specialnye_otvertki_vidy_i_osobennosti

Шлицевые отвертки: описание, разновидности и тонкости применения

Щлицевые отвертки – незаменимый инструмент как в арсенале профессиональных мастеров, так и при домашнем использовании. О разновидностях и тонкостях применения таких отверток подробно расскажем в нашей статье.

Приспособление для выкручивания/вкручивания крепежных изделий с прямым шлицем (шлицевая или прямошлицевая, в разговоре называется плоская, прямая или линейная) носит название шлицевой отвертки.

Рабочий наконечник инструмента представляет собой клинообразную пластину. Такой вид отвертки по праву считается классическим.

С ее помощью можно откручивать/закручивать различные шурупы, саморезы, винты и другие крепежные элементы, содержащие место под плоский шлиц.

Такой инструмент можно применять как для работ прямого назначения (вкручивания/откручивания) деталей, так и для поддержки каких-либо элементов конструкции. За счет своей конструкции может применяться для настройки или наладки широкого спектра электрических приспособлений.

Все шлицевые отвертки имеют маркировку, состоящую из букв SL (с англ. Slot – шлиц) и цифр обозначающих ширину и изредка толщину шлица в мм.

По ГОСТ 24437-93 отвертки для слесарно-монтажных работ могут иметь следующие характеристики:

Более подробную информацию возможно найти в ГОСТах. С учетом того, что большая часть современных отверток продолжает производиться согласно этому стандарту. Европейские производители пользуются своей маркировкой стандарта качества ISO.

Типов шлицевых отверток существует довольно большое количество.

  • Диэлектрические отвертки – это приспособление, состоящее из металлического основания с наконечником и пластиковой или нередко резиновой рукоятью, которая за счет изоляции не пропускает ток. Применяются такие отвертки в основном электриками, которым необходимо работать в условиях включенной сети.

  • Обычные отвертки с усиленной стальной рукоятью, которая покрыта пластиком. Их нельзя применять для работ с включенной электросетью (так как они проводят ток), но они имеют разную длину, толщину стержня и могут быть использованы при работе, например, с металлом или деревом.

  • Комбинированная отвертка – это приспособление со встроенным в устройство индикатором или динамометром. Такой указатель сигнализирует о присутствии тока в электросети, потому такие отвертки могут применяться как для монтажных работ, так и для ремонта электросетей. Динамометр же дает возможность регулировать силу нажатия к закручиваемому резьбовому соединению, что нередко бывает необходимым, например, при сборке хрупких материалов.

  • Отвертка с разными насадками. Такая отвертка позволяет решить многие задачи, ее рукоятка – это своего рода пенал, в котором расположены различные наконечники, набор которых насчитывает более 10 штук. Небольшой минус такого приспособления – это величина рукояти, поэтому не всегда ею легко пользоваться, особенно в узком пространстве.
  • Отвертка «ударная» или «силовая» применяется для откручивания сильно затянутых резьбовых соединений. Ее принцип действия заключается в том, что после удара по ней молотком энергия удара направляется для откручивания винта.

В основном они все имеют довольно большие размеры, так как используют их для работ с большими деталями.

  • Отвертки «пробники» – с прозрачной рукоятью, в которой находится светодиод или лампа, в момент касания наконечника к проводу под напряжением лампа загорается. Такая отвертка дает возможность определять безошибочно, есть ли напряжение в сети. Есть также отвертки, которые помогают определить разрыв цепи или контрастность постоянного тока.
  • Отвертки прецизионные имеют наконечник, изготовленный для наиболее точного соотношения головке винта небольших размеров. Применяются в основном для сбора/разбора небольших приспособлений: мобильных телефонов, часов, планшетов и тому подобных устройств.
  • Отвертки специальные – применяются для работ с саморезами или винтами со специальными требованиями. Для примера: защита против выкрутки, высокое усилие при затяжке небольшой головки.

Используются в изделиях машиностроительного или электронного производства.

  • Отвертки с гибким стержнем, для работ в труднодоступных местах.

Но также существует отличие по типам шлицев:

  • прямой шлиц – один из самых распространенных вариантов;
  • шлиц крестообразный с отверстием по центру рабочей части для направляющих;
  • шлиц с совмещением прямой и крестовой шлицевых частей;
  • один из вариантов крестового шлица – модель, комбинирующая крест и квадратное сечение;
  • модель с рабочей частью формы креста и 4 лучами;
  • квадратный вариант шлица;
  • квадратный шлиц с отверстием по центру направляющей;
  • шлиц «звезда»;
  • вариант «звезды», но с использованием штыря по центру;
  • такая же «звезда», но с более короткими и менее острыми лучами;
  • пятиконечная звезда с отверстием;
  • шестигранный шлиц или имбусовый ключ;
  • такой же шестигранный ключ с отверстием для направляющей;
  • отвертка с трехкрылым шлицем, редкий вариант;
  • асимметричный крестовой шлиц, обладающий затяжкой сильнее, чем у других шлицев;
  • шлиц схожий с двузубой вилкой;
  • восьмиконечная звезда с отверстием посередине, редкий экземпляр;
  • пятиугольный шлиц, редкая альтернатива шестиугольному;
  • двенадцатиконечная звезда использовалась на некоторых автомобилях Volkswagen;
  • узконаправленный вид шлица, применяемы в основном различных моделях американской электротехники;
  • треугольный шлиц, применяется в игрушках, электроприборах или бытовой технике.

Размеры отверток с плоским шлицем могут быть следующих размеров:

Несмотря на то что видов отверток существует большое множество, выбрать отвертку для необходимых работ весьма несложно.

Для начала стоит определиться с предстоящими видами работ.

  • Если есть необходимость противовандальной защиты крепежей, стоит обратить внимание на отвертки типа «двухштырьковая» с прорезью посередине, такой тип крепления защитит от откручивания другими видами отверток.
  • Для работ с электричеством стоит воспользоваться диэлектрической, клеммной или индикаторной отвертками.
  • Для работ с большими деталями, креплениями или сильно закрученным крепежом стоит взять усиленную отвертку, она имеет повышенный момент кручения за счет ударов молотка.
  • В случае когда необходимо выполнить большое количество работ, облегчит хранение инструмента, можно обратить взгляд на наборы отверток, они обычно включат в себя набор торцевых насадок, битки с плоскими шлицами, битки «звездочки», битки крестовые Ph и PZ, шестигранные битки различных размеров по несколько штук каждой. Такой набор стоит дороже, но за счет своей многофункциональности он оправдывает потраченные на него средства.
  • При выборе инструмента стоит обратить свое внимание на качество материалов, из которых он сделан, качество соединения рукояти с металлическим стержнем. В основном рукоятки изготавливают из пластика со вставками из резины, за счет этого рука будет хорошо держаться за такое покрытие и не сможет выскользнуть в самый нужный момент.
  • Диаметр рукоятки стоит выбирать исходя из предстоящих работ: чем больше размер деталей, с которыми предстоит работать, тем шире должна быть рукоять, так как это влияет на крутящий момент. Отвертки, предназначенные для малых деталей, оснащены небольшой рукояткой, для предотвращения повреждения или срыва шлица/детали.

Чтобы наконечник вашей отвертки прослужил долго, стоит выбирать те отвертки, стержень и наконечник которых изготовлены из высоколегированных или хромистых сталей с содержанием ванадия.

  • Подбирайте размер отвертки под размер крепежных элементов или немного больше (один из самых распространенных размеров среди отверток, это инструменты с шириной рабочего шлица 2 мм), так как если ширина жала будет меньше, чем размер крепежа, то она будет портить шлиц закручиваемой детали и портиться сама.

Если были правильно подобраны размеры шлица под размеры деталей, то отвертка будет делать все сама. Отверткой с плоским шлицем не стоит пробовать открутить крепежи с разъемами под крестовую отвертку или отвертку «звездочку», ведь не зря существуют определенный тип отвертки под определенный тип крепежа.

Для сбора/разбора мебели рекомендуется использовать инструмент с шестигранным типом наконечника. Наконечник должен плотно сидеть в голове крепежа.

Если крепеж заржавел, то стоит воспользоваться, например, растворителями ржавчины, так как если пытаться открутить ржавый болт, шуруп и тому подобные детали, можно «слизать» место под отвертку или повредить ее саму.

При работе металлическая часть инструмента должна быть расположена перпендикулярно по отношению к месту крепежа. Старайтесь избегать перекоса стержня инструмента по отношению к оси винта. Не стоит применять поврежденный или испорченный инструмент.

Для работ под напряжением, пользуйтесь только диэлектрическими отвертками, так как при использовании других видов инструмента есть риск получить удар током. Не подвергайте инструмент нагреву, чтобы не допустить повреждения стержня или оплавления рукояти.

Основной температурный диапазон работы такого инструмента: от -40°C до +70°C.

Подробнее об отвертах – следующее видео.

Источник: https://stroy-podskazka.ru/remont/instrumenty/shlicevye-otvertki/

Разновидность и назначение фигурной и плоской отвёртки

Отвёртка является незаменимым инструментом каждого уважающего себя хозяина. Она есть практически в каждом доме, и необязательно нужно быть специалистом или мастером, чтобы уметь пользоваться ей. Люди начали обширно пользовать этим инструментом ещё в XVIII веке, и с тех пор отвёртка прошла значительные эволюционные изменения. Кроме того, что появились новые виды шлицов, также изменения коснулись рукояток, которые способны добираться до цели даже в труднодоступных местах.

Основные положения

Как и несколько веков назад, отвёртка состоит из трёх основных элементов: рукоятка, стержень и наконечник. Рукоятка у всех отвёрток практически одинакова, основными свойствами, которыми она должна обладать, являются: удобность держания в руке, крепость материала и обязательно непроходимость электричества.

Что касается стержня, то он может быть разной длины, в зависимости от труднодоступности крепёжного элемента, который необходимо закрутить или выкрутить. Наконечник имеет множество вариаций, зависящих от вида крепёжного элемента, к которому будет применяться инструмент.

Различают следующие виды наконечников:

  • Плоский. Самый старый вид стандартного наконечника, считается самым распространённым. Наконечник выполнен в виде неширокой прямой пластины и применяется при замене дверных ручек, розеток, ремонте электроприборов и так далее.
  • Крестообразный. Также является не менее распространённым типом, чем плоский наконечник. Выполнен он в виде креста с четырьмя равноудалёнными гранями. Благодаря своему расположению шлицов, этот тип наконечника имеет улучшенное сцепление с поверхностью крепёжного элемента, благодаря чему можно откручивать и закручивать элементы с более лучшим эффектом. Применяется в саморезах по дереву и металлу, в мототехнике и автомобилях, в бытовой технике.
  • Крестовый усовершенствованный. Выполнен в том же виде, что и обычный крестовый, но имеет дополнительные шлицы, размещённые между основными, по одному на каждый пролёт. Таким образом достигается ещё больший эффект затягивания болтов и саморезов. Имеет распространённое применение в крепежах мебельной продукции.
  • Шестигранный. Этот наконечник сделан в форме обычного шестигранника. За счёт плотного соприкосновения со всеми стенками в прорези крепёжного элемента достигается максимальный эффект, который по эффективности превосходит крестовый наконечник. Применяется на мебельных шурупах (конфирмант), велосипедах.
  • Шестиконечный. Представляет собой шестигранник с заострёнными углами и используется для болтов маленьких размеров в мобильных телефонах и других сложных устройствах.
  • Квадратный. Не менее распространённый тип наконечника, чаще всего используемый в компьютерной технике.
  • Треугольный. Этот тип наконечника выполнен в виде тройного шлица, напоминающего треугольник с равноудалёнными друг от друга лопастями. Применяется в бытовой кухонной технике. Легко заменяется отвёрткой с плоским наконечником необходимой ширины.

  Лазерный измеритель расстояния: устройство и принцип работы

Маркировочные обозначения

Каждая насадка имеет свою маркировку, которая наносится на инструмент в виде латинской буквы или сочетания нескольких букв и цифр. Так, наконечники имеют следующие обозначения:

  • Плоский — SL (Slotted). Маркируется цифрами, обозначающими длину наконечника 1−10 мм.
  • Крестообразный — PH (Phillips). Имеют следующие номера, обозначающие диаметр наконечника: 000 (1.5 мм), 00 (1.9 мм), 0 (2 мм), 1 (2−3 мм), 2 (3−5 мм), 3 (до 7 мм), 4 (от 7.1 мм).
  • Крестовый усовершенствованный — PZ (Pozidriy) PX (Phillips Square-Driv и Philips Quadrex).
  • Шестиконечный — TORX. Обозначаются буквами Е4-Е44.
  • Шестигранный — HEX (Hexagonal).
  • Квадратный — Robertson.
  • Треугольный — Tri-Wing.

Определяя, какой тип инструмента необходимо использовать, нужно также учитывать размер крепёжного элемента.

Некоторые виды специальных наконечников для отвёрток имеют пустую кругообразную выемку посередине шлицов, такие отвёртки называются «антивандальные», так как имеют узкий круг применения и имеются не у каждого человека в арсенале инструментов.

Разновидности рукояток

Рукоятки отвёрток за время эволюции бытовых и профессиональных инструментов также прошли немалые изменения. Они стали удобнее, мощнее и крепче. А в некоторые добавились сложные элементы с вращательными механизмами. Кроме традиционных типов, существуют и такие:

  1. Рукоять с «пяткой». Такой тип отвёртки характерен тем, что стержень располагается вдоль всей длинны инструмента и выходит с обратной стороны. Понятие «пятка» возникло потому, что место, выступающее с другой стороны, образует толстый выступ, по которому можно бить молотком. Используется в грязных и ржавых местах, где отвёртку можно использовать в качестве стамески.
  2. Рукоять с храповиком. Работает по типу прерывистого движения в одну сторону с преобразованием возвратно-вращательного движения и переключателем, позволяющим менять направление движения. Обычно такие отвёртки выпускают с комплектом различных насадок, позволяющих применять инструмент практически ко всем видам крепежа.
  3. Поворотная или т-образная. Такая отвёртка изготавливается в виде буквы Т либо с отверстием в верхней части рукоятки для дополнительного рычага, что позволяет такому инструменту максимально туго затягивать крепёжные элементы.

В зависимости от вида работ, труднодоступности крепёжного элемента, а также вида самого крепежа, применяются различные типы насадок и размеры стержней отвёртки.

От миниатюрной длины стержня, измеряемой миллиметрами, до самой длинной в несколько десятков сантиметров. От обычной плоской насадки до храпового механизма с шестигранным наконечником.

А также существует отвёртка с гибким стержнем для проникания в труднодоступные места.

Нестандартные применения

Бывает так, что необходимо что-то закрутить в труднодоступном месте, куда может пролезть только стержень отвёртки. А под рукой нет специального инструмента, способного удерживать крепёжный элемент.

Тогда приходится идти на такое ухищрение, как намагничивание наконечника. Тогда болт или шуруп будет легко держаться на наконечнике, что позволит доставить его и закрутить в любом месте.

Следующие шаги покажут, как намагнитить отвёртку в домашних условиях:

  1. При помощи магнита. Для этого подойдёт мощный магнит, желательно неодимовый. Чем сильнее будет магнит, тем лучше эффект от намагничивания. Купить необходимый магнит можно на рынке либо в хозяйственном магазине. Если же дома лежат старые жёсткие диски от компьютера, можно использовать магниты, находящиеся в нём. Для правильного намагничивания необходимо очистить поверхность стержня от загрязнения и высушить поверхность после обработки. Затем необходимо взять магнит и проводить по стержню инструмента от рукоятки до наконечника, делать это нужно несколько раз, затем провернуть инструмент на четверть оборота и проделать то же самое с каждой стороной. Проводить магнитом нужно только в одном направлении. Если после окончания процедуры инструмент не в состоянии удерживать крепёж, то весь процесс необходимо повторить заново. В случае повторной неудачи, стоит заменить магнит более мощным. Инструмент из хорошей стали способен удерживать магнитные домены до нескольких месяцев. Если инструмент необходимо размагнитить, то можно провести эту же процедуру, но в направлении от кончика до рукоятки либо постучать инструментом о пол или стену, что поспособствует разрушению магнитных доменов.
  2. С помощью батарейки. Для этого способа понадобится электропровод небольшого сечения длиной не менее одного метра и зачищенными с обеих сторон концами. Лучше всего подойдёт провод сечения 2.5 квадрата с одинарной изоляцией. У провода зачищаются концы, а остальная не зачищенная часть наматывается на стержень отвёртки, образуя таким образом своеобразное магнитное поле. Затем берётся батарейка или крона мощностью от 6 до 9 вольт (не меньше и не больше), к которой подсоединяются зачищенные концы провода. Разницы куда подключать минусовый и плюсовый контакт нет. Важно знать, что обычно инструменту хватает от половины до одной минуты, чтобы полностью намагнититься. По истечении этого времени батарею необходимо отключить от проводов, освободить инструмент и поверить его на крепеже. Если намагничивание прошло неудачно, можно попробовать увеличить количество мотков, расположив их в два слоя друг на друга. Также может помочь увеличение мощности батареи, но следует опасаться поражения электрическим током или искрами, поэтому все манипуляции следует проводить в диэлектрических перчатках.
  3. Есть также несколько вариантов намагничивания инструмента, которые скорее будут считаться любительскими. Можно намагнитить инструмент с помощью шёлкового платка или синтетической тряпки. Если тщательно потереть по наконечнику подобной тканью длительное время, то на какой-то промежуток времени, отвёртка сможет удерживать небольшой болт или шуруп. Если под рукой нет ничего, чем можно намагнитить инструмент, то можно использовать молоток либо тяжёлый гаечный ключ. Для этого необходимо расположить инструмент наконечником по направлению на север и бить по кончику длительное время. Таким образом, магнитные домены выстраиваются по направлению магнитного поля Земли.

  Как сделать споттер своими руками по чертежам

Во время проведения всех манипуляций необходимо придерживаться определённых правил, чтобы не пострадал ни организм человека ни сам инструмент. Используя неодимовый магнит, следует помнить, что он имеет очень мощную силу притяжения и способен прищемить часть кожи. Все действия нужно проводить в специальных диэлектрических перчатках.

Восстановление крестовой отвёртки

Так как этот тип отвёртки является самым распространённым, а его шлицы не имеют достаточной площади соприкосновения со стенками крепежа, то случается так, что со временем шлицы инструмента стираются, и уже невозможно добиться необходимого эффекта. Тогда и появляется вопрос, как восстановить инструмент, чтобы он служил как прежде.

Конечно, добиться того состояния, в котором был инструмент, после покупки уже не получится, но, приложив небольшие усилия, можно добиться ощутимого эффекта.

Обычно шлицы отвёртки стираются таким образом, что от них остаётся лишь тоненькое продолжение стержня, который, упираясь в дно крепежа, не даёт оставшимся шлицам зацепиться за стенки прорезей в болте или шурупе. В таком случае шлицы необходимо заточить.

  Регулировка, заточка и установка ножей для электрорубанка

Для начала необходимо отрезать лишнюю часть стержня до момента начала оставшихся шлицов. Сделать это можно с помощью болгарки.

Затем можно использовать эту же болгарку для нарезки новых канавок, которые будут служить разделителями шлицов. Делать это необходимо аккуратно, накрепко закреплённым в тисках инструментом, надев защитную маску или очки.

Немного прорезав канавки болгаркой, далее необходимо всё делать напильником треугольной формы со средним напылением.

Напильник вставляется в канаву так, чтобы нижний его угол был в прорезанной канавке, а стенка прилегала к будущему шлицу. Поступательными движениями напильник водится вперёд и назад до достижения необходимой глубины. Затем необходимо перейти на следующий шлиц и повторить процедуру.

Для проверки можно использовать любой саморез, если какая-то сторона наконечника не полностью входит в паз крепежа, то этот шлиц нуждается в доработке.

Источник: https://pochini.guru/instrument/naznachenie-figurnoy-i-ploskoy-otvyortki

Виды отверток – выбираем для разных целей

Слесарно-монтажный инструмент

27.04.2017

9.2 тыс.

6.2 тыс.

6 мин.

Отвертка – незаменимый инструмент при многих видах работ. С ее помощью можно и мебель собрать, и плинтуса на стене закрепить, и люстру повесить. Но в каждом случае потребуются разные виды отверток. Наша статья поможет разобраться в том какие бывают отвертки, стоит ли покупать наборы с разными магнитными насадками или достаточно традиционных плоской и крестовой отверток.

Сегодня популярные передачи о строительстве и ремонте, а также многочисленные профессиональные советы приучили нас к мысли, что проще и надежнее всего закручивать и вынимать шурупы и саморезы при помощи аккумуляторного шуруповерта.

Однако оборудование это дорогостоящее и если ремонт – не поле вашей профессиональной деятельности, то покупать его нет такой уж необходимости.

Тем более, что классическая отвертка обладает рядом неоспоримых преимуществ благодаря своим компактным размерам:

  • ее можно использовать в узких и неудобных пространствах,
  • применять при работе с мелкими деталями,
  • там, где нет доступа к электричеству или в условиях повышенной влажности,
  • хранить в кармане или небольшом ящичке для инструментов.

Кроме того, с помощью отвертки можно проводить не только ремонт в квартире, но и чинить бытовую технику, автомобиль и многое другое, что соединяется с помощью болтов, винтов, шурупов и саморезов.

Отвертку можно использовать в неудобных для доступа местах

Выбирая инструмент, обратите внимание на материалы, из которых он изготовлен. Если к размерам ручки и длине металлической части отвертки особых требований нет – это, скорее, дело вкуса и удобства, то материалы должны быть надежными и безопасными.

Нередко при работе приходится применять ощутимое усилие и во избежание травм стоит выбирать отвертки из стали с хром-ванадиевым или хром-молибденовым сплавом в качестве добавки.

Такие металлы долговечны, им не страшны механические повреждения и коррозия, поэтому они не подведут и будут служить десятилетиями верой и правдой.

Многим мастерам нравится намагниченный наконечник, который позволяет наживлять и удерживать завинчивающийся элемент во время работы. Рукоятка же в идеале должна быть выполнена из диэлектрического покрытия. Оно убережет от удара током в случае соприкосновения с проводом под напряжением или при электромонтажных работах.

И еще одно общее понятие. Часто употребляется словосочетание шлицевая отвертка. Оно обозначает, что острие отвертки может вставляться в шлицы – углубления на шляпках крепежного элемента, и совпадать с ними по форме.

В зависимости от того, с каким шлицем надо работать, необходимо выбирать и подходящую отвертку. Причем подходящую не только по размеру, но и по форме. В представленных на современном рынке наборах, в том числе и со съемными наконечниками, представлены несколько десятков видов.

Самый распространенный тип — плоский

Но наиболее популярны следующие типы отверток, причем каждый имеет свою маркировку:

  1. 1. Плоская отвертка или прямошлицевая (SL или slotted). Наиболее распространенный вид, где рабочая часть напоминает уплощенную лопатку. Чаще всего пригождается при распространенных бытовых работах: смене розеток, дверных ручек, ремонте мебели и других. Различаются по длине и толщине рабочей поверхности.
  2. 2. Крестовая или крестообразная отвертка (PH или Phillips). Применяется также часто, но рабочая поверхность выполнена в форме конуса с четырьмя гранями в форме креста. Каждая грань совпадает с соответствующим углублением шлица на винте или шурупе. Это увеличивает число точек соприкосновения и облегчает работу. Кроме того, позволяет значительно туже затянуть элемент крепления. Применяют такой инструмент при ремонте бытовой техники, автомобилей и т. д.
  3. 3. Усовершенствованные крестообразные отвертки. Существуют наконечники для крепежа со шлицами, предусматривающими специальное углубление для направляющей. Это позволяет лучше фиксировать отвертку и увеличить силу давления. Есть отвертки с дополнительными лучами между крестообразными гранями, они препятствуют выталкиванию наконечника и маркируются отдельно (PZ или Pozidriv). Популярны в комплектах корпусной мебели, при работе с деревом или гипсокартоном.
  4. 4. Шестиконечная или звездообразная отвертка (TORX). Рабочая поверхность этого инструмента напоминает шестиконечную звезду. Чаще всего требуется при разборке и сборке сотовых телефонов и иной сложной техники. Обладает небольшими размерами.
  5. 5. Шестигранная отвертка (НЕХ). Наконечник выполнен в форме правильного шестигранника, как правило, небольшого размера. При кажущейся простоте этот тип отвертки во много раз превосходит рабочие качества крестовой отвертки, благодаря повышенному крутящему моменту. Этот тип шлица популярен в крепежах мебели, электротехники и объектов под электронапряжением.
  6. 6. Треугольная отвертка. Как следует из названия имеет наконечник в виде равнобедренного треугольника. Крепеж с подобными шлицами можно встретить в кухонной бытовой технике. При отсутствии подходящего инструмента может выручить плоская отвертка подходящей ширины.
  7. 7. Квадратная отвертка (Robertson). Эту разновидность инструмента используют при сборке компьютеров или вычислительной техники. Рабочая поверхность в форме квадрата, как правило, имеет набольшие размеры.

Достаточно часто используется крестообразная отвертка

Есть еще масса фигурных отверток весьма разнообразных и специфических форм, которые применяют в профессиональной деятельности мастера по ремонту техники. Есть крепежи с защитой от самораскручивания, для суперсильной затяжки и т. д. В быту они практически не встречаются.

  • Традиционно ручки отверток изготавливают из дерева или пластмассы, сверху их нередко покрывают специальной фактурной резиной, которая одновременно предотвращает проскальзывание инструмента в руке и защищает от удара электричеством.
  • При этом рукоять имеет различные модификации, которые влияют на удобство работы и усиливают крутящий момент. Помимо традиционных есть еще другие виды:
  1. 1. Рукоять с храповым механизмом. Подобно ключам, такая отвертка состоит из рукоятки с механизмом, позволяющим вращать ее только в одном направлении. Очень удобна при работе с большим количеством крепежных элементов. В комплект обычно входят съемные наконечники с плоской и крестообразной рабочей поверхностью.
  2. 2. Т-образная или поворотная рукоять. Она либо изначально изготовлена в виде буквы Т, либо имеет отверстие, в которое можно вставить дополнительный рычаг. Позволяет максимально туго затянуть крепежный элемент.
  3. 3. Рукоять с «пяткой». В таком инструменте стержень отвертки проходит сквозь всю рукоять и выступает с обратной стороны. Он также имеет утолщение – «пятку», по которому при необходимости можно ударять молотком или электрическим нейлером. Используется при загрязненных, пораженных коррозией креплениях, где человеческими усилиями не обойтись.

С учетом условий ремонтных работ может пригодиться и инструмент с различными стержнями. Где-то выручит длинная, в другом случае справится только ультракороткая отвертка.

На шестигранный стержень можно дополнительно надеть гаечный ключ и использовать его в качестве рычага. Стержень со сменными наконечниками позволяет иметь в арсенале единственный инструмент, который подойдет на все случаи.

В труднодоступные места проникнет отвертка с гибким стержнем.

Если с формой шлица теперь все ясно, то есть ли способ точно определить его размер, а не подбирать на глаз? У каждой отвертки эта информация внесена в ее маркировку, нужно лишь научиться читать эти данные.

Нередко маркировка содержит несколько сведений:

  • тип шлицевой принадлежности (плоская, шестигранная, крестообразная и т. д.),
  • диаметр крепежного элемента, с которым предстоит работать,
  • длину стержня инструмента,
  • материал, из которого изготовлен стержень (CrV – сталь с хромованадием, CrMo – с хромомолибденом).

При такой маркировке выглядеть эта информация будет следующим образом: PH 4х120, где PH – это крестообразная отвертка, 4 – диаметр болта, самореза, а 120 – длина стержня.

Могут быть указаны в маркировке и параметры лишь самого инструмента, как правило, это три цифры, обозначающие диаметр и длину стержня, а также диаметр или ширину рабочей поверхности. Последние цифры должны совпадать с маркировкой крепежного элемента.

Встречается и наиболее универсальная маркировка, которая указывает только тип шлица и номер отвертки. Чтобы знать ее параметры, нужно воспользоваться соответствующей подсказкой.

Номер отвертки Диаметр стержня, мм Длина стержня, мм Диаметр наружной резьбы винта, мм
4 до 80 до 2
1 5 80-100 2,1-3
2 6 100-120 3,1-5
3 8 120-150 5,1-7
4 10 150-200 свыше 7

Источник: http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/slesarno-montaghnyy/otvertka-shlicevaya.html

Как называется отвертка вилка — Инженер ПТО

Отвертка с храповым механизмом. Благодаря этому механизму стержень может свободно вращаться в одном направлении. За счет этого можно работать без извлечения наконечника из шлица. Направление вращения изменяется с помощью специального рычажка.Маркировка отверток

Чтобы узнать, что это за инструменты и какое у них назначение, необходимо знать расшифровку маркировки отверток.

В данной таблице собраны все наиболее популярные формы наконечников и их маркировка:

К примеру, крестообразная (РН и PZ) имеет специальную таблицу соответствия, где обозначаются инструменты и размеры крепежей, к которым они подходят. В таблице ниже указана зависимость длины и диаметра стержня от номера отвертки:

Существует также еще одна зависимость, о которой вы должны знать:

Также следует отметить, что некоторые типы отверток могут содержать в маркировке не только буквы, но и цифры. К примеру, РН 4*120, здесь РН – это означает что она прямая; 4 – это номер, который указывает диаметр крепежной детали; 120 – длина изделия. Помимо этого, маркировка может содержать информацию о металле, который применяется при изготовлении рабочей части.

На фото ниже можно разглядеть маркировку на стержне:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели основные виды отверток и их назначение, а также область применения и маркировку. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

Сегодня не найдется ни одного профессионального или домашнего мастера, который бы не использовал в своей работе отвертки. Это связано с широким спектром применения этого инструмента. Богатство размеров и форм позволяет подбирать его правильно. Рабочий процесс при этом проходит быстро и легко. Результат характеризуется высоким качеством. Отвертки, виды которых востребованы больше всего, следует изучить перед их применением. Это позволит подобрать оптимальную разновидность инструмента.

Общая характеристика инструмента

Отвертки, виды которых применяются сегодня, появились не так уж давно. Вообще представленный инструмент был известен людям еще в 18 веке. Но в те времена отвертка скорее напоминала гаечный ключ. В процессе совершенствования формы винта, менялся и вид инструмента. Как только у крепежа появился шлиц, отвертка перешла в класс отдельного подручного средства.

С тех пор конструкция отверток значительно усовершенствовалась. На сегодняшний день она состоит из нескольких элементов. Это наконечник (жало), стержень и рукоять. Первый из этих элементов является самым важным. Это рабочая часть, которая имеет разную форму.

Стержень характеризуется различной шириной и длиной. Его выбирают в зависимости от места расположения крепежного элемента, а также его размера. Рукоятка же позволяет крепко держать инструмент в руке. Это повышает комфорт при использовании отвертки.

Виды наконечника

Основные виды шлицов отверток следует рассмотреть в первую очередь. Именно по этой части подбирают нужный инструмент.

Самой давней формой является плоская отвертка. Головка винтов, для которых она предназначена, имеет прямую прорезь. Эти крепежные элементы предназначены для бытового использования, так как не выдерживают больших нагрузок.

Наиболее востребованной формой является крестовой тип жала. С его помощью можно затянуть крепежный элемент потуже. Винт при этом имеет углубление в центре и две крестовые прорези. Ее подвидом является крестовая отвертка с направляющими. Здесь есть дополнительные зазоры, обеспечивающие улучшенное сцепление.

Шестигранная отвертка является инструментом, крутящий момент которого обладает силой в 10 раз больше, чем у крестовой разновидности.

Самой редкой разновидностью является отвертка-звездочка. Чаще всего винты такой формы встречаются на мобильной технике.

Шестигранные и плоские отвертки

В процессе выбора инструмента, мастеру может быть интересно, какие бывают отвертки. Виды и размеры очень разнообразны. В первую очередь необходимо рассмотреть плоские и шестигранные типы. Они применяются как в ручном, так и электрическом инструменте.

Плоские отвертки в маркировке имеют цифры длины наконечника. Он может составлять 1-10 мм. Пусть эта форма довольно древняя, но ее все равно используют в бытовых нуждах.

Шестигранные отвертки еще называют имбусами. Чаще всего они имеют форму загнутого в виде буквы Г стержня. Различие их лишь в размере сечения. Их используют в процессе ремонта электротехники, а также в оборудовании под напряжением. Маркировка этих отверток выглядит как НЕХ. Случается, шестигранники имеют на торце сечение в виде звезды. Их маркируют, как Torx. Такие подручные средства применяют только в салонах по ремонту телефонов и прочей специальной техники.

Крестовые отвертки

Наибольшей популярностью пользуются крестовые виды. Размеры отверток являются основным признаком их классификации. В маркировке подобных изделий есть буквы РН и крест.

Самые маленькие разновидности обозначают 000. У них диаметр наконечника равен всего 1,5 мм. Такой инструмент применим при ремонте специальной цифровой техники. Также очень редко в домашних условиях применяются отвертки с размером 00 (до 1,9 мм) и 0 (2 мм).

В стандартные наборы для бытового использования обычно входят изделия с маркировкой от 1 (2-3 мм). Но самой востребованной считается отвертка под номером 2 (3-5 мм). Ее чаще всего выпускают с магнитным жалом. В быту также может применяться изделие под номером 3. Его размер достигает 7 мм.

Для ремонта автомобилей или крупногабаритной техники в условиях производства могут использовать отвертку крестового типа под номером 4. Ее диаметр превышает 7,1 мм.

Разновидности крестовых отверток

Сегодня мастерами применяются разнообразные виды крестовых отверток. В маркировке изделия могут присутствовать буквы PH, PZ или PX. Между ними существует определенная разница.

РН является сокращением названия компании Phillips, имеющей патент на изготовление крестовых отверток, а также винтов с выемками под них. Если же в маркировке присутствуют буквы PZ, это более совершенная разновидность инструмента. Сокращение расшифровывается как Pozidriy. Эта разновидность может иметь дополнительные лучи. Этот инструмент широко используется в мебельном деле, а также при монтаже профильных конструкций из алюминия.

Буквы PX в маркировке свидетельствуют о самом современном типе крестовой отвертки. Ее применяют при ремонте цифровой техники.

Профессиональные отвертки

Помимо бытового инструмента, широко применяются и профессиональные подручные средства. Они имеют особую форму. Этот инструмент чаще всего не подходит домашним мастерам, так как сфера их применения очень узкая. Такие виды отверток, названия которых прописаны в маркировке, следует рассмотреть подробнее.

Изделия со штырьком, расположенным по центру, называются Torx. Специальный инструмент Torg-Set применяется только в авиации. Его форма имеет асимметрию крестообразного сечения. Это позволяет очень сильно затягивать винты.

Двужальная отвертка называется спаннером. Ее применяют при создании или ремонте лифтов. Эта форма предотвращает вандализм и неуместные шутки.

Сечение Tri-Wing также предназначено для авиации. Но его также применяют и для ремонта электротехники. Форма этой отвертки выполнена в виде трилистника.

Обзор моделей

Огромное количество производителей выпускают представленные виды инструментов. Существуют аналогичные ручному инструменту формы и виды бит для отверток. Только их чаще применяют в шуруповертах.

Чтобы правильно выбрать тип инструмента, необходимо оценить частоту его применения. Если отвертка требуется время от времени для хозяйственных нужд, можно приобрести недорогие модели. Хорошо зарекомендовали себя в низкоценовом сегменте такие бренды, как Fit, Stayer, Matrix.

Для частого применения в профессиональной деятельности необходимо отдать предпочтение более дорогим разновидностям. Их срок эксплуатации благодаря повышенной прочности значительно больше. Известную продукцию подобного качества выпускают компании «Арсенал» и Kraftool.

Самыми дорогими, но очень качественными являются отвертки марки Gedoro. Их приобретают исключительно профессионалы. Эти подручные средства изнашиваются в 8 раз медленнее, чем другие модели.

Требования к качеству

Современные отвертки, виды которых были рассмотрены выше, должны быть прочными и надежными. Чтобы инструмент прослужил долго, необходимо обращать внимание на ряд факторов.

Если стоит выбор, купить японское или китайское изделие, лучше отдать предпочтение первому варианту. Также хорошо себя зарекомендовали европейские бренды. Отечественную продукцию вполне можно приобретать, но только при наличии маркировки ГОСТа или РС. Иначе можно купить некачественную подделку.

Лучшие изделия создают из сплава хрома и ванадия. Их прочность должна находиться в диапазоне от 47 до 52 по шкале Роквелла. Чтобы не купить подделку, необходимо отдать предпочтение продукции известных торговых марок.

Если инструмент применяется в условиях агрессивных химических веществ, резиновую рукоять выбирать не стоит. Но для работы электрика это будет незаменимое средство защиты. Отвертка должна удобно лежать в руке, не перенапрягая мышцы кисти. Эти правила помогут выбрать лучший вариант инструмента.

Рассмотрев существующие отвертки, виды которых применяются домашними и профессиональными мастерами сегодня, можно выбрать лучший вариант изделия.

Специальные отвертки отличаются от обычных, своей конфигурацией, формой шлица, материалами и конечно же назначением.

Все подробности смотрите далее.

У каждого хозяина в доме можно найти минимум одну крестовую и плоскую отвертки.

При всей своей простоте, этот инструмент заслуживает особого внимания.

Без него не обходится ни один ремонт бытовой техники, розеток, выключателей и любых устройств с винтами или саморезами.

Кроме знакомых плоских и крестовых вариантов, в любом магазине бытового и строительного инструмента можно отыскать специальные отвертки.

Их конструктивные особенности позволяют работать с крепежными элементами с особой формой шлица.

Конструктивные особенности

Простейшая отвертка состоит из следующих частей:

Рукоятка

Эта часть обеспечивается удобное использование.

В зависимости от того, где планируется использовать инструмент, ручка может иметь пятигранное, шестигранное, круглое, квадратное сечение и др.

Также важным параметром является ее размер.

Например, существуют действительно миниатюрные отвертки, размер ручки которых настолько мал, что рассчитан на работу пальцами, а не кистью руки.

В качестве материала для изготовления ручки используется, как правило, резина, пластик и дерево.

Ее форма, кроме всем привычной цилиндрической, может быть выполнена в форме буквы “Т” или “Г”.

Стержень

Его длинна и толщина подбирается в соответствие с глубиной и диаметром отверстия, в котором расположен шуруп или винт.

Жало – наконечник, форма которого соответствует форме шлица крепежного элемента.

Долговечность инструмента напрямую зависит от материала, из которого изготовлено его жало.

Влияют такие параметры, как прочность и твердость.

Изначально форма рабочей поверхности представляла собой подобие лопатки, что соответствовало форме паза крепежного элемента.

Со временем популярность набрали шестигранные, крестовые, квадратные и другие шлицы, продлевающие срок службы инструмента.

Спецотвертки позволяют выполнять надежный монтаж нестандартных метизов.

Повышенный коэффициент трения обеспечивает специальное напыление, предотвращающее выскакивание жала из паза крепежной детали.

Специальные отвертки виды

В отличие от традиционных крестовых и плоских отверток, сфера применения которых очень и очень широка, инструменты со специфической формой наконечника подходят исключительно для работы с определенными типами шлицев крепежных элементов.

Например, для ремонта Iphone нужна специальная отвертка типа Pentalobe.

В моделях 4, 4S, 5 и 5S используются так называемы “пятиконечные антивандальные винты”.

Форма шлица у них напоминает звезду с закругленными вершинами.

В ремонте миниатюрных устройств, электроники мобильных телефонов, плееров, игровых приставок, используются специальные высокоточные прецизионные отвертки.

Их наконечники заточены в полном соответствии с формой шлица винтов малых размеров.

Особое место среди инструмента занимают специальные часовые отвертки.

Они созданы для работы даже с самыми миниатюрными часовыми механизмами.

Предельно маленькое жало, способное примагничивать болтики, обеспечивает максимальное удобство работы.

Такие отвертки изготавливаются специально для точных работ.

Среди специальных отверток особое место занимают универсальные инструменты.

Представляют они собой набор наконечников (бит) и рукоять с фиксатором.

Таким образом можно использовать один инструмент с насадками под большинство шлицев крепежных элементов.

Еще одним видом специального инструмента являются индикаторные отвертки.

Они слабо подходят для работы с крепежами, а их основной функцией является определение фазы и нуля в сетях переменного тока.

Продвинутые модели имеют электронную начинку.

Они позволяют определять плюсовые и минусовые полюса постоянного тока.

Показывают напряжение сети, используются для поиска скрытой в стеновых панелях проводки.

Диэлектрические отвертки

Это – специальные инструменты для работы с электросетями и силовым оборудованием, напряжение в которых не превышает 1000В.

Рукоять таких отверток изготавливается из поликарбоната или полиэтилена с полиформальдегидным покрытием, что обеспечивает безопасность.

Реверсивные отвертки

Это еще один тип специального инструмента.

Предназначены для закручивания или откручивания крепежей, не отрывая от них жала.

В рукояти таких отверток расположен специальный реверсивный механизм, позволяющий вращать рабочую часть инструмента лишь в одном направлении, например, на закручивание.

В этом случае противоположный ход стержня блокируется трещоткой.

Жало остается на месте, а ручка проворачивается.

Реверсивный инструмент удобен тем, что позволят работать без перехвата руками.

На рукоятке имеется специальный переключатель хода, каждое из двух положений которого блокирует вращение стержня в определенном направлении.

Рассмотрим наиболее популярные, востребованные типы специальных шлицев отверток.

Шестигранная h или hex

Рабочая часть отвертки типа hex выполнена в виде шестигранника.

Дополнительные грани инструмента обеспечивают высокий крутящий момент, превышающий момент у вариантов с крестовидным шлицем в 10 раз.

Крепежи с шестигранным шлицем часто используются в электротехническом оборудовании, элементы которого находятся под опасным для человека напряжением.

Звездообразные

Отвертки, имеющие специальный звездообразный наконечник, используются для работы с различной электроникой.

Сечение наконечника выполнено в форме звезды (шестиконечной, пятиконечной, восьмиконечной).

Это повышает их крутящий момент и сцепление с крепежными элементами, снижает прикладываемо усилие.

Данный тип наконечников снижает вероятность “зализывания” шлица.

Как правило, такие специальные инструменты выполнены в виде рукояти со стержнем.

На стержне находится крепление под съемные наконечники различных форм и размеров.

Уникальным в своем роде является шлиц EIGHT-WING, выполненный в виде восьмиконечной звезды, по центру которой находится направляющее отверстие.

Квадратные

Шлиц отвертки, рабочая часть которого в сечении выполнена в форме квадрата, известен как квадратный шлиц.

Другое название этого варианта – SQUARE HEAD.

Менее распространенным является SQUARE TEMPER RESISTANT – квадрат, в центре которого находится отверстие под направляющую.

U-образные

Наконечники специальных U-образных отверток в продольном сечении представляют собой подобие буквы U английского алфавита.

Отыскать их намного сложнее, чем стандартные, даже в специализированных магазинах.

Изготавливаются они под крепежи, на шляпке которых расположены два отверстия с противоположной стороны и на равном расстоянии от центра.

Инструменты с U-образным наконечником относятся к вилочному типу.

Вилочные

Вилочные наконечники отверток, как правило, выпускаются в вариантах с двумя усиками, называются U-образными.

Очень редко встречаются варианты с тремя и более усиками, а инструмент для работы с такими шлицами отыскать крайне тяжело, разве что по спецзаказу.

Трехгранные

Наконечники отверток, сечение которых выполнено в виде равностороннего треугольника, называются Triangle.

Крепежи с такой формой шлицев встречаются, хоть и редко, в игрушках и компьютерной технике.

Под шлиц One-way

Шлиц One-way используется в резьбовых соединениях, предназначенных только для закручивания.

Крепежные элементы с таким шлицем используются в местах, где требуется дополнительная защита от вандализма.

Например, в общественном транспорте.

Для закручивания используется обыкновенная плоская отвертка.

Чтобы выкрутить, скажем, винт со шлицем One-way, придется прибегнуть к дополнительным мерам, например, прорезать канавку под прямой шлиц.

Иногда приходится приваривать точечной сваркой металлический стержень, или даже высверливать шляпку.

Бристольские

Наконечники специальных отверток под бристольский шлиц в поперечном разрезе напоминают шестиконечную шестерню.

Отвинтить крепежный элемент с таким шлицем можно попытаться, используя плоскую отвертку подходящего размера, но в случае неудачи, крепеж придется высверливать.

Инструменты с бристольским шлицем популярны среди работников сервисных центров и различных мастерских электроники.

Под шлиц Torq-Set

Наконечники специальных отверток Torq-Set выполнены в виде четырех крыльев.

В поперечном сечении напоминают крестообразный вариант, но так называемые “крылья” располагаются не напротив друг друга, а несколько смещены относительно центра.

Под шлиц типа Torx

Специальные отвертки под звездообразный шлиц типа Torx в основном используются в различных сервисных центрах и мастерских.

Продиктовано это тем, что болты и шурупы со шлицем в виде шестиконечной звезды – частое явление в электронике, например, в мобильных телефонах.

Не редко изготавливают магнитные наконечник для таких отверток, что позволяет комфортно работать с мелкими деталями, предотвращает их утерю.

Под звездчатый шлиц

Звездчатый шлиц от звездообразного отличается тем, что в поперечном разрезе он представляет собой звезду с острыми вершинами.

В это же время звездообразный шлиц может иметь закругленные или тупые вершины.

Маркировка

Чтобы отвертка наверняка подошла под определенный крепеж, необходимо обратить внимание на ее маркировку.

В соответствие с государственными требованиями стандарта, в ней зашифрован не только тип шлица, но и длинна стержня, номер крепежного элемента.

Например, маркировка РН3×150мм свидетельствует, что инструмент имеет крестовый шлиц (РН).

Такой шлиц подходит для крепежных элементов диаметром, соответствующем номеру 3 (5-7мм), а длинна стержня составляет 150мм.

Часто маркировка содержит и информацию о материале, из которого изготовлен инструмент.

Так, аббревиатура CrMo говорит о том, что рабочая часть изготовлена из хромомолибденового сплава.

Наборы специальных отверток

Если работать специальными отвертками приходится часто, имеет смысл приобрести несколько наборов с различными, или даже сменными наконечниками.

Это позволит сэкономить не только средства на покупку, но и время на поиск необходимого инструмента или насадки.

В хорошем наборе отверток уже изначально присутствуют все ходовые наконечники различных размеров.

Производители

Среди мастеров особое место занимают швейцарские и немецкие инструменты.

Они надежны, долговечны, обладают высоким качеством исполнения и хорошим запасом прочности.

Сегодня и некоторые отечественные производители стараются не отставать от зарубежных аналогов, предлагая действительно хорошие отвертки и их наборы с гарантией качества.

Что же касается инструмента из КНР, то следует помнить, что годы “китайского барахла” давно позади.

Продукция современного Китая предлагается в двух вариантах: дешевый одноразовый и качественный по приемлемой цене.

Среди китайского инструмента можно встретить качественные и недорогие экземпляры, а связано это с низкой стоимостью производства.

Для редкого мелкого ремонта дома подойдет и простенький китайский инструмент.

Но вот его надежность всегда под вопросом.

Бывает такое, что в первый же день использования жало раскалывается на две части прямо в шлице.

Более частым явлением является проворот рукояти, когда она свободно вертится в обе стороны, а стержень остается на месте.

В любом случае, специалисты сами знают, инструмент от какого производителя им нужен.

А новички выберут для себя хорошие варианты, основываясь на своем будущем опыте и рекомендациях более “продвинутых” товарищей.

«>

Отвёртки с прямым шлицем — Яхт клуб Ост-Вест

Если под рукой не имеется отвёртки, то установить, например, розетку, монтировать кронштейн или повесить полочку будет непросто. Универсальных моделей просто нет, невзирая на заявления производителей. Поэтому подобрать оптимальный вариант инструмента будет достаточно трудно. Постараемся разобраться в том, какие существуют виды отверток, и для чего подходит каждый из них.

Устройство отвёртки

Работа отвёртки зависит от её устройства. Она состоит из рукоятки, наконечника и стержня. Углубленность и широта отверстий, в которые вкручиваются саморезы либо шурупы, для различных болванок и плоскостей разные. По этой причине предназначение прибора характеризует его модель и масштабы устройства.

Детали инструмента:

  • стержень — предоставляет возможность выбрать отвертку под свойства предстоящей работы. Значительная углублённость заготовки доступна с его большей продолжительностью;
  • наконечник либо паз — рабочая доля инструмента, помещенная на краешке стержня. Модель паза сочетается с рисками сверху головки шурупов. У шурупов альтернатив формы значительно больше, если саморезы снабжены рисками в форме креста. Под каждую из них рассчитан собственный шлиц;
  • рукоятка — гарантирует комфорт работы с прибором. Имеются и вспомогательные назначения, объединенные с удобством и эргономичностью.

Названия и маркировка

Отвертки подразделяются на виды по типу шлицы. Итак, рассмотрим все классификации.

  1. Плоская. Этот инструмент имеет и другие названия — прямая, прямошлицевая или плоская. Маркировка S. L. и ее расшифровка — slotted. Например, отвертка плоская размером 5,5 обозначается, как SL 5,5.Отвертка минусовая с двусторонним стержнем идеально подходит для любителей многофункциональных вещей. Рабочая часть шлицевой отвертки имеет форму плоской лопатки. Она подходит для работы с простыми винтами с одной риской.
  2. Крестовая. Бита этого инструмента имеет крестообразную форму. Производители маркируют как PH, что расшифровывается, как Phillips.
  3. Шестигранная. Данную модель отличают по рабочей области, которая имеет сечение в форме шестигранника. Иногда ее называют тройной. Маркируется буквой H и расшифровывается как HEX. Этот вид делится на подвиды: внутренний, внешний и виброзащищенный — каждый из них имеет идентичные функции.
  4. Квадратная. Отличается сечением, которое имеет форму квадрата. Маркируется словом Robertson, который расшифровывается, как Square Head. В России такая модель практически не встречается, но в Америке используется везде. Как правило, ее применяют для работы с механикой раритетных авто.
  5. Крестообразная с направляющими. Профиль имеет форму двух крестов, смещенных под углом 45 градусов для полного ввода в крепеж. На маркировки указано PZ или Pozidriv.
  6. Звездообразная. По своей форме напоминает шестиконечную звезду, маркируется как TORX и имеет тот же функционал, что и классическая отвертка TOR.

Модификации

  1. Отвёртки с насадками (съёмные насадки или биты) больше похожи на универсальную модель инструмента, к которой можно подсоединить различные насадки из набора под всевозможные разновидности шлицев-прорезей. Например, треугольные. Вставки для фигурной отвёртки или биты подойдут также и к шуруповёрту и винтовёрту.
  2. Подстроечная модель подойдёт больше для настраивания техники, которая понижает наводки от тела, не сбивает измерения электронной цепи (ёмкость, индуктивность и магнетизм).
  3. Ударная (или ударно-поворотная) модель инструмента преобразует силу удара во вращение и оснащена реверсом для изменения направления вращения.
  4. Индикаторный инструмент для измерения параметров электросети. Применяется при поиске фазного провода в работах по прокладке электросети. Модель инструмента хрупкая, не подойдет для силовых работ.
  5. Электрическая модель инструмента приводит в движение съёмную насадку (электроотвёртка, шуруповёрт, винтовёрт). Применяют, когда использование дрели не подходит из-за хрупкости деталей конструкции, с которой необходимо работать.
  6. Реверсивная модель инструмента с так называемым храповым устройством являет собой усложнённый вариант с прокручивающимся в одну сторону стержнем в ручке. Можно менять направление прокрутки наконечника в зависимости от необходимости отвинчивать или завинчивать шуруп. Храповой механизм имеет переключатель похожий на рычаг или ползунковый переключатель. Рычаг посередине останавливает прокрутку основы инструмента в ручке.

Длина стержня в зависимости от потребности в работе бывает разной по размеру. Как правило, длина основания около 100−200 мм. В условиях, где трудно достать шуруп, подойдёт более длинная отвёртка, а в тесных проёмах понадобится маленькая по размеру. Но есть модели, длину которых можно менять специально предназначенной для этого застёжкой, крепящей ось в нужном положении.

Иногда ручку отвёртки делают в форме изгиба, в виде буквы Г или Т. Чем длиннее ручка рычага, тем сильнее момент прокрутки можно получить. Интересны также модели с шарниром в ручке, помогающим менять угловое соотношение между осью основы и осью ручки.

Частично стержень инструмента может представлять собой гнущийся вал или угловую зубчатую передачу, что весьма удобно в условиях ограниченного пространства. Строго соответствуя предусмотренным стандартам, отвёртки имеют круглое сечение основы, реже с поводком под ключ в форме шестигранника. Есть модели с гранёным стержнем, за счёт которого увеличивается момент прокрутки.

Диэлектрическая изоляция инструмента сделана с целью необходимой защиты от удара током вблизи проводников. Но лишь в определённых производителем пределах это безопасно, информация об этом имеется на рукоятке инструмента.

Модели могут выдерживать удары за счёт своей конструкции, которая имеет стержень с расширением на конце. По наконечнику можно бить молотком, не боясь, что рукоятка сломается. Иногда пятка имеет вид шестигранного поводка под ключ.

Сегодня выпускают такие отвертки, о которых не было известно ранее. Например, в Китае можно заказать набор из отверток с любым видом шлицы. Для домашнего использования можно купить набор из отверток с магнитным наконечником. Но если на это нет средств, ее можно заменить обычной моделью, намагнитив ее самостоятельно. Для этого в нее достаточно положить брусковый магнит и заточить.

Виды отверток имеют большое многообразие, т.к. это универсальный инструмент, который может быть полезен в самых разных ситуациях.

Еще недавно выбор инструмента был ограниченным, сейчас же появилось много различного крепежа, и рынок получил новые виды отверток, подходящих к тому или иному сечению болтов или шурупов.

На смену обычным отверткам пришли новые, модернизированные модели, все они довольно востребованы и служат для разных целей.

Отвертка – это незаменимый помощник любого мастера, работающего руками.

Устройство и характеристики

Конструктивно отвертка состоит из наконечника, стрежня и рукояти.

Рабочая часть инструмента – это наконечник, или как его еще называют, жало или лопатка, может иметь разную форму.

Для удобства некоторые отвертки производят с намагниченным наконечником, который удерживает метиз и не дает ему упасть.

Рукоятки имеют разные модификации, т.к. некоторые виды работ затруднительно или невозможно выполнить с помощью обычной отвертки с прямой ручкой.

Помимо классической формы, существуют еще три вида рукояток:

• Т-образные – для придания большего крутящего момента;

• Г-образные или L-образные – в виде своеобразного ключа со шлицем в форме шестиконечной звезды;

• Переломные – отличаются возможностью вкручивать детали под любым углом

Стержни отверток бывают разной длины и формы.

Еще один немаловажный нюанс – сталь отвертки должна соответствовать требованиям ГОСТ 47-52 HRC.

Благодаря этому показателю устанавливается оптимальная твердость стержня, и отсутствует риск его поломки при вкручивании с усилием.

В основном для изготовления стрежней используют хромованадиевую сталь.

Дополнительной защитой металла от коррозии служат различные напыления.

Размеры

Чтобы отвертка прослужила долго, и не стерлась, важно выбрать правильный размер инструмент с нужным наконечником.

Для каждого вида разработаны специальные стандарты размеров, и присвоены им номерные обозначения.

Шлицевые отвертки с плоской формой наконечника могут иметь ширину от 2 до 18 мм, а крестообразные модели идут с нумерацией от 0 до 4.

Все номерные виды рассчитаны на определенный диаметр наружной резьбы:

• № 0 – до двух мм;
• № 1 – от двух до трех мм;
• № 2 – от трех до пяти мм;
• № 3 – от пяти до семи мм и т.д.

Размеры стержня зависят от номера отвертки.

Так, например, нулевая отвертка имеет диаметр стержня 4 миллиметра при длине до 80 миллиметров.

По мере возрастания номера увеличивается диаметр и длина стержня.

Что нужно знать о рукоятке и стержне

Сейчас выбор отверток достаточно велик, поэтому можно легко растеряться во всем многообразии этого инструмента.

Выбирая отвертку, следует обратить внимание на такой показатель, как эргономичность – рукоять должна быть удобной, аккуратной, нескользкой.

Если в качестве материала для ручки была использована резина, то тут не должно быть лишних наплывов или микроскопических трещин.

Качество стержня определяется по наличию на нем маркировки, это свидетельствует о том, что изделие было изготовлено в заводских условиях.

Прочность наконечника определяется цветом, если жало темнее, чем сам стержень, значит, были использованы специальные напыления для придания дополнительной прочности.

Виды отверток и их назначение

Универсальная отвертка слесарная – это инструмент, который есть практически в каждом доме.

Благодаря отвертке можно выполнять ремонтные работы разной степени сложности, главное знать, какой тип и диаметр подойдет в каждом конкретном случае.

О том, какие бывают отвертки можно узнать, если детальнее углубиться в тему.

Отличительной особенностью всех видов является разное толщина стержня.

Наиболее популярными считают отвертки с круглым и квадратным сечением, с прямым или крестообразным шлицем.

Однако технический прогресс не стоит на месте и наряду с новыми видами крепежа появляются профессиональные отвертки для вкручивания болтов, шурупов и прочих элементов.

Все это делается для того, чтобы облегчить работу потребителям.

• На данный момент кроме универсальных моделей существует еще несколько модернизированных видов отверток для проведения разных работ.

Например, переставная отвертка отличается своей универсальностью, т.к. с одной стороны стержня она плоская, а с другой крестовая.

Некоторые переставные модели имеют несколько разных наконечников, что повышает универсальность инструмента.

• Точная или как ее еще называют, тонкая отвертка – подойдет для ремонта мобильных телефонов, ее маркировка соответствует нулевому обозначению.

Изделие производят с малым размером шлица, не более 2мм, что позволяет выполнить точную работу с мелкими деталями.

• Особые эргономичные свойства приобрела двухкомпонентная отвертка, ее отличительной особенностью стала прочная рукоять из комбинированных материалов.

Для покрытия рукояти использовали полипропилен и резину.

Двухкомпонентное покрытие способствует надежному захвату, чтобы изделие уже не могло выскользнуть из рук.

• Для работы с тонкими деталями используют часовые отвертки, с их помощью ремонтируют часовые механизмы.

Размер наконечника изделия – не более миллиметра.

На этом классификация профессиональных монтажных отверток не заканчивается, существует еще много разновидностей моделей, предназначенных для определенных целей.

Формы шлица и маркировка

Существует более двадцати видов шлицев, каждый из них имеет свою форму, и предназначен для вкручивания совершенно разных крепежных элементов.

К наиболее распространенным видам относятся прямошлицевая и крестообразная отвертки.

Далее по популярности уже идут другие модели, более сложной формы.

1. Шлиц отвертки прямой выполнен в форме лопатки.

Данная модель предназначается для винтов с прямой прорезью, имеет маркировку SL и разную длину шлица.

В основном такие отвертки предназначаются для бытового использования.

2. Крестовая отвертка имеет обозначение PH.

По форме жало отвертки напоминает конус – ее четыре грани образуют крестообразный шлиц.

Используют такой вид не только в быту, но и в профессиональном строительстве.

Преимуществом является повышенная прочность изделия и качественное сцепление инструмента с винтом.

Бывают и универсальные виды таких отверток с комбинацией видов PH и SL.

На сегодняшний день существует два типа крестовых отверстий с маркировками PH и PZ.

Шлиц PZ показан на картинке справа.

В чем отличия PZ и PH?

Если винт имеет головку с обычным крестом – это PH, если же крест между граней имеет дополнительные засечки под 45 градусов, то это PZ.

Отличаются данные типы наконечников еще и тем, что вариант PZ имеет большее углубление, позволяющее лучше фиксироваться в его отверстии.

Крестообразная форма благодаря усовершенствованию помогает лучше выполнять крутящий момент благодаря большей площади прилегания.

Чем выше числовое значение рядом с маркировкой (от 0 до 3), тем больше размер шлица отвертки. Например, маркировка ph4 является наиболее высоким порогом размеров, таким инструментом можно закручивать самые крупные винты, в отличие от первого ph2.

Второй размер является наиболее популярным при проведении различного рода работ.

Требования ГОСТ 17199 распространяются на все слесарно-монтажные отвертки, которые имеют прямой или крестообразный шлиц, за исключением инструмента, предназначенного для проведения электромонтажных работ.

Специальные отвертки

Помимо основных видов существует целый набор специальных отверток, предназначенных для проведения узкоспециализированных работ.

Часто такой инструмент изготавливают производители фирменной продукции, желающие тем самым обезопасить свои товары от подделок и несанкционированного вскрытия.

К специализированным видам инструмента относятся: шестигранные модели, отвертки со шлицем в виде звездочки, трилистника, спаннера и т.д.

Такие изделия имеют нестандартную форму шлицев, что позволяет вкручивать крепеж, имеющий особую резьбу.

Подробнее о видах специализированных отверток

1. Отвертка звездочка (маркировка TORX) – имеет жало в форме шестиконечной звезды.

Инструмент используется редко – винты для данного типа устанавливают в том случае, если производитель желает ограничить несанкционированный беспроблемный доступ к технически важным деталям.

Изделие в основном используют для ремонта мелкой бытовой техники, мобильных телефонов и т.д.

2. Шестигранный шлиц имеет изделие с маркировкой HEX.

Отличительной особенностью данной модели является высокий уровень силы крутящего момента, который в разы превосходит показатели всех вышеперечисленных вариантов.

Инструмент такого вида применяют для работы в мебельной отрасли, а также в тех местах, где особенно необходимо надежное соединение.

3. Другой вариант шестигранных отверток называют шестигранниками и отличие от предыдущего вида заключается в выпуклой части наконечника.

4. Трехлучевая отвертка имеет нестандартную форму шлица в виде трилистника, что собственно и является ее преимуществом.

Крепеж такой формы почти невозможно разобрать самостоятельно, данная особенность обеспечивает надежность и защиту аппаратуры от несанкционированного проникновения внутрь систем, например звуковой аппаратуры.

5. Отвертка u-образная или «Спаннер» – имеет жало в виде двух штырей.

Спаннер используют при ремонте бытовой техники и лифтов, благодаря необычной форме инструмента часто удается избежать последствий от действий вандалов.

6. Асимметричный крест – такой шлиц метизов практически невозможно встретить в быту.

Особенностью такой формы шлица является то, что инструмент применяют в аэрокосмической промышленности.

Еще одно преимущество вида – сильный момент затяжки, который не встречается более ни в одной модели.

7. Квадратная отвертка – это также редкий вид, имеющий узкую область применения, т.к. ее наконечник выполнен в виде квадрата.

Это некая разновидность шестигранной модели.

Необычная форма наконечников специализированных отверток позволяет вкручивать, и выкручивать винты со сложной резьбой быстро и без особых усилий.

Модернизированные отвертки

Профессиональный инструмент отличается дополнительным набором функций.

Конечно же, еще не была создана звуковая отвертка по образу и подобию универсальной модели из сериала «Доктор Кто», способная посредством кибернетических волн воздействовать на различные механизмы.

Но прогресс не стоит на месте, и кто знает, может в недалеком будущем человечество получит новые и суперсовременные девайсы.

Уже сейчас существуют модели, на фоне которых отвертка слесарная выглядит моделью инструмента из прошлого.

Но по-прежнему набор отверток усиленных цельнометаллических остается востребованным кейсом для специалистов самого разного профиля.

Так чем же примечательны модернизированные виды отверток?

Об этом подробнее.

1. Диэлектрические

Отвертки этого типа применяются для электромонтажных работ.

Специальная изоляция стержня отвертки защищает мастера от удара током, что позволяет использовать инструмент для откручивания деталей, находящихся под высоким напряжением.

Данный вид инструмента часто оборудуют индикатором для распознавания скрытой проводки, что позволяет «прозванивать» данные участки в целях последующего ремонта электрических сетей.

2. Ударные

Такой вид инструмента применяют для работы с крупными деталями, поскольку принцип его действия направлен на создание усиленного импульса.

Во время вкручивания энергия удара направляется непосредственно на винт, что позволяет утопить деталь без каких-либо особых усилий.

В наборе с ударной отверткой идут различные насадки, все они, как правило, большого размера.

Данный вид часто используют при повреждениях крепежных деталей коррозией, когда крепеж намертво врастает в поверхность.

Благодаря ударному механизму открутить такие болты можно без дополнительных физических усилий.

3. Реверсивные

Для длительных работ с крепежом предназначена реверсивная отвертка с храповым механизмом.

Данный вид инструмента поставляется со сменными битами разного сечения и диаметра.

Благодаря этому инструменту можно легко вкручивать, и закручивать различные детали без отрыва руки.

Изделие имеет вращающийся наконечник, который крутится за счет обратного вращения, рука мастера в этот момент остается неподвижной.

Суперсовременная механическая отвертка больше всего подходит специалистам, чей род деятельности подразумевает частую работу с деталями.

4. Аккумуляторные

Усовершенствованный вид, имеет встроенный аккумулятор, благодаря которому изделие может работать как шуроповерт.

С таким инструментом мастеру вообще нет необходимости прилагать какие-либо усилия на вкручивание, при этом затяжка будет более качественной с выверенным усилием, чем при ручном вкручивании с помощью другого вида инструмента.

Такие модели применяется для сборки различных изделий и их ремонта.

5. Телескопические

Инструмент имеет особое строение стержня в виде удочки, позволяющее регулировать его длину.

С помощью специального запорного механизма установленный параметр длины можно надежно фиксировать.

Такие модели часто имеют магнитные наконечники, облегчающие работу мастера.

Например, при помощи магнита можно достать упавший винтик из труднодоступного места, или увеличить длину стержня для работы с инструментом с деталями, находящимися на большей глубине.

6. Динамометрические

Используют динамометрические модели инструмента в основном в высокотехнологичных отраслях, например, в авиации, кораблестроении и т.д.

В рукоятку инструмента вмонтирован специальный экран, который отображает показатели прикладываемого усилия при затяжке любой детали.

Это очень удобная и полезная функция, поскольку только так специалист может задать необходимый момент и закрепить все детали с одинаковым усилием.

Какие виды отверток нужны для работы каждому конкретному специалисту зависит от сферы деятельности человека.

На сегодняшний день существует огромное количество инструмента для выполнения самых разных видов слесарно-монтажных работ.

При выборе определенного инструмента особенно необходимо обращать внимание на маркировки изделий, только так можно обезопасить себя от покупки подделки сомнительного качества и приобрести инструмент, изготовленный в заводских условиях.

Щлицевые отвертки – незаменимый инструмент как в арсенале профессиональных мастеров, так и при домашнем использовании. О разновидностях и тонкостях применения таких отверток подробно расскажем в нашей статье.

Что это такое?

Приспособление для выкручивания/вкручивания крепежных изделий с прямым шлицем (шлицевая или прямошлицевая, в разговоре называется плоская, прямая или линейная) носит название шлицевой отвертки. Рабочий наконечник инструмента представляет собой клинообразную пластину. Такой вид отвертки по праву считается классическим. С ее помощью можно откручивать/закручивать различные шурупы, саморезы, винты и другие крепежные элементы, содержащие место под плоский шлиц.

Такой инструмент можно применять как для работ прямого назначения (вкручивания/откручивания) деталей, так и для поддержки каких-либо элементов конструкции. За счет своей конструкции может применяться для настройки или наладки широкого спектра электрических приспособлений.

Маркировка

Все шлицевые отвертки имеют маркировку, состоящую из букв SL (с англ. Slot – шлиц) и цифр обозначающих ширину и изредка толщину шлица в мм.

По ГОСТ 24437-93 отвертки для слесарно-монтажных работ могут иметь следующие характеристики:

Обозначение отверток

Номинальный диаметр резьбы винта, шурупа, мм

Размер рабочей поверхности, мм

Длина отвертки, мм

Длина рукояти, мм

Диаметр рукояти, мм

Диаметр стержня, мм

7810-0963

7810-0964

7810-0965

7810-0966

7810-0967

7810-0968

7810-0969

7810-0971

7810-0972

7810-0973

7810-0974

Более подробную информацию возможно найти в ГОСТах. С учетом того, что большая часть современных отверток продолжает производиться согласно этому стандарту. Европейские производители пользуются своей маркировкой стандарта качества ISO.

Типов шлицевых отверток существует довольно большое количество.

  • Диэлектрические отвертки – это приспособление, состоящее из металлического основания с наконечником и пластиковой или нередко резиновой рукоятью, которая за счет изоляции не пропускает ток. Применяются такие отвертки в основном электриками, которым необходимо работать в условиях включенной сети.

  • Обычные отвертки с усиленной стальной рукоятью, которая покрыта пластиком. Их нельзя применять для работ с включенной электросетью (так как они проводят ток), но они имеют разную длину, толщину стержня и могут быть использованы при работе, например, с металлом или деревом.

  • Комбинированная отвертка – это приспособление со встроенным в устройство индикатором или динамометром. Такой указатель сигнализирует о присутствии тока в электросети, потому такие отвертки могут применяться как для монтажных работ, так и для ремонта электросетей. Динамометр же дает возможность регулировать силу нажатия к закручиваемому резьбовому соединению, что нередко бывает необходимым, например, при сборке хрупких материалов.

  • Отвертка с разными насадками. Такая отвертка позволяет решить многие задачи, ее рукоятка – это своего рода пенал, в котором расположены различные наконечники, набор которых насчитывает более 10 штук. Небольшой минус такого приспособления – это величина рукояти, поэтому не всегда ею легко пользоваться, особенно в узком пространстве.

  • Отвертка «ударная» или «силовая» применяется для откручивания сильно затянутых резьбовых соединений. Ее принцип действия заключается в том, что после удара по ней молотком энергия удара направляется для откручивания винта.

В основном они все имеют довольно большие размеры, так как используют их для работ с большими деталями.

  • Отвертки «пробники» – с прозрачной рукоятью, в которой находится светодиод или лампа, в момент касания наконечника к проводу под напряжением лампа загорается. Такая отвертка дает возможность определять безошибочно, есть ли напряжение в сети. Есть также отвертки, которые помогают определить разрыв цепи или контрастность постоянного тока.

  • Отвертки прецизионные имеют наконечник, изготовленный для наиболее точного соотношения головке винта небольших размеров. Применяются в основном для сбора/разбора небольших приспособлений: мобильных телефонов, часов, планшетов и тому подобных устройств.

  • Отвертки специальные – применяются для работ с саморезами или винтами со специальными требованиями. Для примера: защита против выкрутки, высокое усилие при затяжке небольшой головки.

Используются в изделиях машиностроительного или электронного производства.

  • Отвертки с гибким стержнем, для работ в труднодоступных местах.

Но также существует отличие по типам шлицев:

  • прямой шлиц – один из самых распространенных вариантов;
  • шлиц крестообразный с отверстием по центру рабочей части для направляющих;
  • шлиц с совмещением прямой и крестовой шлицевых частей;
  • один из вариантов крестового шлица – модель, комбинирующая крест и квадратное сечение;
  • модель с рабочей частью формы креста и 4 лучами;
  • квадратный вариант шлица;
  • квадратный шлиц с отверстием по центру направляющей;

  • шлиц «звезда»;
  • вариант «звезды», но с использованием штыря по центру;
  • такая же «звезда», но с более короткими и менее острыми лучами;
  • пятиконечная звезда с отверстием;
  • шестигранный шлиц или имбусовый ключ;
  • такой же шестигранный ключ с отверстием для направляющей;
  • отвертка с трехкрылым шлицем, редкий вариант;
  • асимметричный крестовой шлиц, обладающий затяжкой сильнее, чем у других шлицев;

  • шлиц схожий с двузубой вилкой;
  • восьмиконечная звезда с отверстием посередине, редкий экземпляр;
  • пятиугольный шлиц, редкая альтернатива шестиугольному;
  • двенадцатиконечная звезда использовалась на некоторых автомобилях Volkswagen;
  • узконаправленный вид шлица, применяемы в основном различных моделях американской электротехники;
  • треугольный шлиц, применяется в игрушках, электроприборах или бытовой технике.

Размеры отверток с плоским шлицем могут быть следующих размеров:

Ширина, мм

Толщина, мм

Ширина, мм

Толщина, мм

Как выбрать?

Несмотря на то что видов отверток существует большое множество, выбрать отвертку для необходимых работ весьма несложно.

Для начала стоит определиться с предстоящими видами работ.

  • Если есть необходимость противовандальной защиты крепежей, стоит обратить внимание на отвертки типа «двухштырьковая» с прорезью посередине, такой тип крепления защитит от откручивания другими видами отверток.
  • Для работ с электричеством стоит воспользоваться диэлектрической, клеммной или индикаторной отвертками.
  • Для работ с большими деталями, креплениями или сильно закрученным крепежом стоит взять усиленную отвертку, она имеет повышенный момент кручения за счет ударов молотка.

  • В случае когда необходимо выполнить большое количество работ, облегчит хранение инструмента, можно обратить взгляд на наборы отверток, они обычно включат в себя набор торцевых насадок, битки с плоскими шлицами, битки «звездочки», битки крестовые Ph и PZ, шестигранные битки различных размеров по несколько штук каждой. Такой набор стоит дороже, но за счет своей многофункциональности он оправдывает потраченные на него средства.
  • При выборе инструмента стоит обратить свое внимание на качество материалов, из которых он сделан, качество соединения рукояти с металлическим стержнем. В основном рукоятки изготавливают из пластика со вставками из резины, за счет этого рука будет хорошо держаться за такое покрытие и не сможет выскользнуть в самый нужный момент.

  • Диаметр рукоятки стоит выбирать исходя из предстоящих работ: чем больше размер деталей, с которыми предстоит работать, тем шире должна быть рукоять, так как это влияет на крутящий момент. Отвертки, предназначенные для малых деталей, оснащены небольшой рукояткой, для предотвращения повреждения или срыва шлица/детали.

Чтобы наконечник вашей отвертки прослужил долго, стоит выбирать те отвертки, стержень и наконечник которых изготовлены из высоколегированных или хромистых сталей с содержанием ванадия.

  • Подбирайте размер отвертки под размер крепежных элементов или немного больше (один из самых распространенных размеров среди отверток, это инструменты с шириной рабочего шлица 2 мм), так как если ширина жала будет меньше, чем размер крепежа, то она будет портить шлиц закручиваемой детали и портиться сама.

Тонкости применения

Если были правильно подобраны размеры шлица под размеры деталей, то отвертка будет делать все сама. Отверткой с плоским шлицем не стоит пробовать открутить крепежи с разъемами под крестовую отвертку или отвертку «звездочку», ведь не зря существуют определенный тип отвертки под определенный тип крепежа.

Для сбора/разбора мебели рекомендуется использовать инструмент с шестигранным типом наконечника. Наконечник должен плотно сидеть в голове крепежа.

Если крепеж заржавел, то стоит воспользоваться, например, растворителями ржавчины, так как если пытаться открутить ржавый болт, шуруп и тому подобные детали, можно «слизать» место под отвертку или повредить ее саму.

При работе металлическая часть инструмента должна быть расположена перпендикулярно по отношению к месту крепежа. Старайтесь избегать перекоса стержня инструмента по отношению к оси винта. Не стоит применять поврежденный или испорченный инструмент.

Для работ под напряжением, пользуйтесь только диэлектрическими отвертками, так как при использовании других видов инструмента есть риск получить удар током. Не подвергайте инструмент нагреву, чтобы не допустить повреждения стержня или оплавления рукояти.

Основной температурный диапазон работы такого инструмента: от -40°C до +70°C.

Подробнее об отвертах – следующее видео.

Руководство по битам и торцевым головкам. Маркировка всех торцевых головок и бит

Биты под прямой шлиц (SL)

Прямой шлиц (SL) — это простое углубление под плоскую отвертку. Он выглядит, как прорезь, сделанная в головке винта или самореза. Отличительной особенностью прямого шлица является небольшая площадь контакта инструмента с крепежом (при вращении биты или отвертки ее края касаются внутренней поверхности прорези только в двух точках). Поэтому плоский шлиц SL (или Slot) совершенно не подходит для закручивания крепежа с большим моментом. Несмотря на простоту и универсальность, в наши дни он используется все реже и реже (в основном только для задач, не требующих большого усилия затяжки).

Шлицевые биты встречаются практически в каждом наборе сменных насадок, включая самые бюджетные. В маркировке они обозначаются буквами SL и цифрами, означающими ширину лезвия в миллиметрах. В быту полезно иметь хотя бы две-три биты шириной от SL4 до SL8 (а плоские отвертки маленьких и больших размеров обычно нужны только специалистам).

Биты под крестообразный шлиц (PH, PZ)

Крепеж с крестовым шлицем и соответствующие отвертки для него появились в 30-х годах прошлого века, когда характеристики винтов с плоским шлицем перестали устраивать машиностроительную отрасль. Крестообразная прорезь в «голове» винта или самореза позволяет точно центрировать инструмент, а четыре плоскости контакта между крестовой отверткой или битой и внутренней поверхностью шлица обеспечивают передачу увеличенного крутящего момента. Поэтому крепеж с крестообразными прорезями можно затягивать со значительно большим усилием, не опасаясь «слизать» головку или повредить инструмент.

Существует около десятка разновидностей крестообразных шлицев, но на практике используются только два: Phillips (PH) и Pozidriv (PZ).

Крестовый шлиц PH был разработан специально для пневматических и электрических шуруповертов. Он выглядит, как прорезь в виде «крестика» с небольшим утолщением по центру. Соответствующие биты и отвертки маркируются буквами PH и цифрами, означающими размер: 0000, 000, 00, 0, 1, 2, 3 и 4. Чаще всего в наборы входят биты размером от Ph2 до Ph4, а остальные могут понадобиться только для узкоспециальных задач.

Крестовый шлиц PZ визуально отличается от PH. На поверхности головки крепежа с прорезью Pozidriv заметны дополнительные «усы», а на битах PZ — соответствующие им «ребра». Эти дополнительные элементы позволяют передавать еще больший крутящий момент, чем шлиц PH. На отвертках и битах данного типа указываются буквы PZ и цифровое обозначение размера: от 0 до 5. Наиболее нужный в хозяйстве вид — это бита PZ2 (практически все саморезы типа Pozidriv, с которыми вы можете столкнуться в быту или на стройке, будут именно этого типоразмера).

Несмотря на внешнюю схожесть, крестовые насадки разных стандартов не являются полностью взаимозаменяемыми. Дело в том, что грани шлица Phillips слегка скошены под небольшим углом, а внутренние поверхности крестовой прорези стандарта Pozidriv — вертикальные. Из-за такой особенности инструмент типа PH имеет склонность к выталкиванию из шлица при большом крутящем моменте, а насадки PZ лишены данного недостатка. Поэтому, хотя биты PH и можно использовать для затягивания крепежа PZ (но не наоборот), но лучше, все же, для каждого типа крепежа использовать соответствующий инструмент.

Биты под квадратные и шестигранные шлицы (SQ, Hex)

Четырех- и шестигранные шлицы появились в качестве альтернативы крестообразным, когда возникла необходимость увеличить момент при затягивании винтов, не увеличивая размера их головок.

Биты SQ (Square) под шлиц Робертсона имеют наконечник рабочей части в виде квадратного профиля. В их маркировке указываются цифры, обозначающие размер (от 0 до 4). Винты и саморезы с квадратными шлицами встречаются нечасто, но биты SQ могут вам понадобиться, если вы занимаетесь ремонтом автомобилей (особенно канадского производства) или столярным делом. Самый полезные размеры квадратных бит — это SQ2 и SQ3.

Биты Hex (Hexagon, Allen) под шлиц Аллена имеют рабочую часть в форме правильного шестиугольника. Соответствующий крепеж используется очень широко, особенно в мебельной промышленности. Даже обычные пластиковые окна регулируются с помощью шестигранников (но для этого обычно используются специальные удлиненные ключи). Биты данного типа обозначаются буквой H и цифрами, означающими размер (расстояние между противоположными гранями). В быту наиболее полезным и востребованным является инструмент размером от h4 до H6. Также встречаются «антивандальные» биты HH (Hex Hole, Hex Tamper Resistant или Hex Tamper Proof) с отверстием по центру.

Биты под звездообразный шлиц (T, TX, TH)

Крепежные изделия со звездообразными шлицами и инструмент для работы с ними вошли в оборот более 50 лет назад, когда на сборочных конвейерах автомобильных предприятий появились сложное оборудование и промышленные роботы. Форма в виде шестилучевой звездочки значительно увеличивает площадь контакта между битой и шлицем. Это позволяет затягивать крепеж с очень большим усилием без повреждения головки и рабочих граней инструмента. Практически полностью отсутствует склонность к выталкиванию биты из шлица, поэтому отвертку или шуруповерт не нужно прижимать в осевом направлении во время работы.

В наши дни крепеж со «звездочками» можно встретить где угодно — от ноутбуков до автомобилей. Существуют несколько разных стандартов, но чаще всего встречаются обычный шлиц Torx (углубление в виде звездочки с шестью лучами) и его «антивандальная» версия Torx Security (точно посредине шлица находится небольшой выступающий штырек, для работы с таким крепежом нужна бита с соответствующим по размеру отверстием).

Биты Torx маркируются буквой T (у некоторых производителей — буквами TX) и цифрами, обозначающими размер: от T1 до T100. Самые ходовые размеры — это T10, T15, T20, T25 и T30. Маленькие биты (от Т2 до Т4) нужны только тем, кто занимается ремонтом компьютерной техники и бытовой электроники. В маркировке бит Torx Security (еще могут называться Torx Hole или Torx Tamper Resistant) указывается обозначение TH (иногда TR), а их размерный ряд полностью идентичен насадкам Torx. Инструмент Torx Security можно использовать для работы с крепежом Torx (но не наоборот).

Биты для техники Apple (P)

Отвертки и биты, предназначенные для закручивания и откручивания винтов со шлицами в виде пятиконечной звездочки с заокругленными краями, стали востребованными чуть больше 10 лет назад благодаря компании Apple. Именно тогда «антивандальный» крепеж стандарта Pentalobe стал использоваться для сборки ноутбуков MacBook, смартфонов iPhone и плееров iPod. Производители инструмента мгновенно наладили выпуск отверток и насадок под крепеж этого редкого стандарта, и теперь купить биты для разборки техники Apple совершенно не сложно.

В каталогах инструментов биты Pentalobe обозначаются буквой P и цифрами, означающими типоразмер. Тем, кто занимается ремонтом электроники, могут понадобиться инструменты размером от P1 до P6. Обратите внимание, что некоторые производители насадок используют другие буквенные обозначения (TS или PL), и размерный ряд таких бит не соответствует значениям, принятым у Apple (например, P2 — это TS1, а P5 — это TS4). Также не следует путать биты Pentalobe с пятилучевой разновидностью шлица Torx, ведь это совершенно разные стандарты, и они несовместимы между собой.

Редкие и специальные биты

Кроме бит и насадок, необходимых для работы с широко распространенными плоскими, крестовыми и звездообразными шлицами, есть и большое количество специальных бит, которые используются для закручивания и выкручивания редких видов крепежа.

Биты Spline имеют рабочую часть в виде двенадцатилучевой звезды с 60-градусными углами при вершине каждого луча. Подобная конструкция позволяет передавать очень большой крутящий момент. Поэтому «звездочки» с 12 лучами используются там, где требуется максимально возможное усилие затяжки (например, в автомобильной промышленности для сборки двигателей). В маркировке бит Spline указывается размер крепежа, для работы с которым они предназначены (от М5 до М20). Двенадцатилучевые звезды не следует путать с «двойными шестигранниками» и «тройными квадратами» (XZN). Несмотря на то, что у всех них — одинаковое количество лучей, они несовместимы между собой из-за разной геометрии профиля.

Биты Tri-Wing — это насадки с тремя лопастями, каждая из которых чуть смещена относительно центра шлица. Преимуществом такой конструкции является передача крутящего момента без осевого давления. Раньше крепеж со шлицами Tri-Wing использовался только в аэрокосмической отрасли, но в последние годы многие производители бытовой техники используют его в качестве «антивандальной» защиты от пользователей. Поэтому трехлопастные биты размером от TW0 до TW5 могут вам понадобиться для сборки-разборки некоторых видов техники и электроники (а крупные насадки от TW6 до TW15 пригодятся только в том случае, если вы занимаетесь обслуживанием самолетов). С битами Tri-Wing иногда можно спутать насадки Tri-Point (или Y-Type) — у них тоже по три рабочих грани, но лопасти не смещены относительно шлица.

Биты Torq (Torq-Set) — это четырехлопастные крестовые насадки со смещенным центром. Данный шлиц встречается крайне редко (в основном, в авиации), но иногда может использоваться в качестве «антивандального» решения. Биты Torq маркируются буквами TQ и цифровым обозначением размера (от 0 до 10). Некоторые производители инструмента используют буквы TS.

Биты Triangle представляют собой насадки с рабочим профилем в форме правильного треугольника. Винты с треугольными шлицами используются нечасто, но иногда с их помощью закрывают доступ к двигателю или батарейному отсеку бытовой техники. Треугольные биты могут обозначаться буквами TR или TA. Самые «ходовые» размеры — TR2 и TR3.

Биты Clutch необходимы для затягивания и откручивания винтов со шлицами в виде «бабочек» или «песочных часов». Крепеж данного типа в Европе используется крайне редко, а вот в США встречается намного чаще. Биты Clutch маркируются буквой C и цифрами, означающими размер: условный (вроде С1 или С3) или в дюймах (например, C1/8″ или C5/32″).

Биты Spanner — это вилочные ключи с двумя штырьками. Винты данного стандарта используются для защиты от несанкционированного доступа. С их помощью крепят лифтовые панели или закрывают доступ к электрическим щиткам в поездах и общественных местах. Маркировка бит Spanner включает буквы SP и цифры, означающие типоразмер (от SP1 до SP10). У данного инструмента множество названий. Производители могут обозначать такие биты словами U-type, Snake-Eyes, Two-Hole, Twin-Hole или Pig-Nose.

Биты для крючков — это достаточно редкие насадки. Они встречаются далеко не в каждом наборе. Единого стандарта на биты для закручивания крючков не существует, поэтому они выглядят по-разному у разных производителей. Такая бита может быть похожей на букву Y с пазом, охватывающим поверхность крюка, или сделана в виде цилиндра с поперечной прорезью.

Шестигранные торцевые головки

Шестигранные головки — самый распространенный вид торцевых насадок. Их профиль обеспечивает хороший охват болтов и гаек. Размерный ряд и маркировка — точно такие же, как у обычных гаечных ключей. Глубина стандартной головки — не менее 25 мм, а удлиненные имеют длину рабочей части от 50 мм. У небольших головок посадочный квадрат обычно имеет размер 1/4 » (но по мере увеличения рабочего размера инструмента растет и ответная часть: 3/8 «, 1/2 «, 3/4 » и 1 «).

Двенадцатигранные торцевые головки

Двенадцатигранные головки, как понятно из названия, имеют профиль с 12 рабочими гранями. Они отличаются более точным и удобным позиционированием на крепеже, потому что 12-гранную насадку можно переставлять с поворотом всего на 30 ° (в отличие от 60 ° у 6-гранных). Но есть и недостаток: из-за уменьшенной площади контакта головки с 12 гранями более склонны к «зализыванию» болтов и гаек, особенно, если речь идет о крепеже небольшого размера. Размерная сетка двенадцатигранных торцевых головок полностью идентична шестигранным насадкам.

Торцевые головки Surface / Super Lock

Головки Surface или Super Lock по размерному ряду соответствуют шестигранным насадкам, но отличаются от них по форме профиля. Их внутренние поверхности — не прямые, а слегка выпуклые. Поэтому при вращении головка давит не на самый угол грани крепежа, а чуть ближе к середине. Данная конструктивная особенность позволяет с помощью головок Super Lock закручивать и откручивать слегка «зализанные» или деформированные болты и гайки.

Торцевые головки Torx

Головки Torx (иногда их называют головками с E-профилем) похожи на одноименные биты. Внутренняя поверхность данного инструмента имеет вид шестилучевой звездочки. С помощью головок Torx невозможно крутить обычный шестигранный крепеж, зато они идеально подходят для закручивания и откручивания болтов и гаек с E-профилем, которые в наши дни все чаще встречаются в конструкции автомобилей и некоторых других видов техники.

Торцевые головки Spline

Головки Spline — это самая универсальная разновидность торцевых насадок. У них есть чередующиеся прямые и скругленные грани, которые (если головка правильно подобрана по размеру) обеспечивают хороший контакт с различными видами крепежа. Имея в своем распоряжении комплект насадок Spline, вы сможете крутить обычные шестигранные болты и гайки (причем не только метрического стандарта, но и дюймового), а также крепеж Torx и даже трех-, четырех- и двенадцатигранные крепежные изделия.

разновидности и обозначения шлиц Что означает PH, PZ и PX на крестовых отвёртках

Еще сравнительно недавно в обиходе строителя или домашнего мастера присутствовал исключительно один тип отвертки, наконечник которой напоминал тупое зубило – сегодня такая отвертка называется прямошлицевой и используется весьма редко. Ей на смену пришли отвертки другого типа, как, в принципе, и сами винты с болтами. Видов современных отверток весьма много, и большинство из них являются достаточно востребованными в домашнем хозяйстве и ремонте – они имеют разное назначение, с которым мы и будем разбираться в данной статье. Вместе с сайтом сайт мы изучим виды современных отверток и определимся с их назначением.

Как выбрать отвертку фото

Виды отверток: что мы знаем об этом инструменте

В жизнь человека отвертка вошла примерно в XVI веке вместе с появлением такого крепежного элемента, как винт. Поначалу она представляла собой некоторое подобие гаечного ключа, но впоследствии, когда головка винта приобрела более или менее современный вид и получила такой конструктивный элемент, как шлиц, отвертка превратилась в самостоятельный класс инструмента. Мудреные головы даже разделяют его на составляющие элементы.


Некоторые отвертки, а вернее даже их рукоятки, на конце могут оборудоваться металлическим наконечником – он может быть либо плоским (это ударная отвертка, по которой можно бить молотком), либо шестигранным. Последняя разновидность предназначена для создания максимального крутящего момента.

Какие бывают отвертки: типы наконечников

На современном рынке существует пять наиболее часто используемых типов наконечников отверток.


Кроме вышеперечисленных типов отверток, а вернее форм их наконечника, встречаются и другие варианты – так сказать, специализированные. Нередко они разработаны производителями фирменной продукции, которые стараются защитить свои изделия от подделки и несанкционированного ее вскрытия неспециалистами.

Как выбрать отвертку: что указано в маркировке

Любые строительные материалы и инструменты маркируются не просто так, потому что кому-то так захотелось. В буквенно-числовой код маркировки закладывается некоторый смысл – понимая его, об изделии и его назначении можно сказать многое. Состоит этот код из букв, которые указывают на тип наконечника отвертки, а также цифр – это ее размер, из которого следует следующее.


И это еще не все – номер отвертки также может указывать и на диаметр винта, который можно выкрутить с ее помощью.

  • №0 – предназначена для винтов диаметром до 2мм.
  • №1 – применяется в паре с винтами диаметром от 2,1 до 3мм.
  • №2 – с ее помощью крутят винты диаметром от 3,1 до 5мм.
  • №3 – для винтов 5,1-7мм.
  • №4 – тяжеловесы применяются для работы с винтами диаметром от 7,1мм и больше.

И для наглядности простой пример – Ph3*120. Это не что иное, как крестообразная отвертка с диаметром стержня 6мм и длиной 120мм.

Разновидности отверток: универсальный вариант

Универсальная отвертка является оптимальным вариантом для домашнего использования, и секретов в этом нет никаких – профессионалы предпочитают ими не пользоваться, так как у них многие сменные насадки остаются невостребованными. Да-да, это отвертки, в которых наконечник можно менять. Как правило, на конце их стержня имеется шестигранное углубление – так сказать, посадочное отверстие для жала, которое почему-то называется бита. Эта сменная насадка от проворота удерживается шестью гранями, а от выпадания мощным магнитом внутри стержня. Кроме того, этот самый магнит, намагничивая биту, создает условия, при которых и сам винт или шуруп надежно держится на шлицах, что очень важно при продевании винта в отверстие.

Это что касается устройства самой отвертки, но кроме нее, выбирая такой набор, следует обратить внимание и на насадки, вернее на их рабочую часть. Наборов такого плана весьма много, и далеко не каждые из них могут оказаться востребованы в домашнем хозяйстве. Стандартная отвертка домашнего умельца в универсальном исполнении содержит штук пять-шесть сменных насадок. В большинстве случаев это плоские и крестообразные наконечники разных номеров. В принципе, имея под рукой саму отвертку, ее в любое время можно доукомплектовать необходимой насадкой. В такой ситуации, правда, возникнет проблема с хранением – комплектные биты аккуратно укладываются в специальный патронташ, который, в свою очередь, прячется в рукоятку, и места для новой биты в нем наверняка не найдется.

Универсальная отвертка фото

И еще одно. Весьма полезной опцией универсальной отвертки является телескопический стержень – в некотором роде он ослабляет отвертку. Снижает допустимую нагрузку на нее, но зато позволяет доставать упавший крепеж из недоступных для человеческих рук или пальцев мест.

И в заключение темы про виды отверток дам несколько рекомендаций по их выбору – кроме описанных разновидностей, самое первое, на что следует обращать внимание, это на стоимость инструмента. Хорошая и качественная отвертка, способная служить долго, просто не может стоить дешево: каленая сталь, надежная рукоятка – вот те самые важные вещи, за которые придется платить деньги. А что касается дешевых инструментов этого типа, то их можно покупать для проведения разовых работ.

Совсем забыл еще о двух видах отверток, которые можно выделить вообще в отдельный класс – это индикаторная отвертка (удел электриков, позволяющих определять фазу и ноль в розетке) и , которая в современном мире большого спроса не нашла. Дело в том, что при ее мощности она практически ни для чего не годится – за такую же цену можно купить бытовой , толку от которого будет намного больше.

Сначала немного истории. Трудно сказать, когда и где появился первый винт. Первые упоминания о винтах относятся к XVI веку; можно предположить, что и отвертка появилась примерно в то же время. Первоначально форма головки винта представляла собой прямоугольник или квадрат. Не надо забывать, что все изготавливалось методом ручной ковки. Однако, такая форма ограничивала возможность сильного затягивания винта, особенно в труднодоступных местах.

Затем был изобретен шестигранник, что привело к появлению ключа с шестью установками в диапазоне 360°. Появились торцевые ключи, обеспечившие доступ к головке винта по вертикали и возможность удобной его затяжки с приложением любой необходимой силы.

И, однажды, у какого-то человека мелькнула мысль: «А почему, собственно, обязательно ключ? Почему нельзя в головке прорезать паз и работать с винтом с помощью стержня с плоским концом?» — так появился шлиц, а вслед за ним и отвертка Почему инструмент назвали отверткой, а не «заверткой» (ведь винт сначала заворачивают) осталось загадкой.

Шлицы

Прошло много лет, «сорвано» множество шлицов и сломано отверток, прежде чем пользователи получили инструмент, столь необходимый в быту и производстве. Конструкция отвертки — длина и диаметр стержня, форма и размеры ручки — стала обеспечивать удобную и качественную работу в конкретных условиях, при конкретных технологических требованиях.

На данный момент имеются несколько типов отверток, что определяется необходимым соответствием шлицевой части отвертки и шлица на винте (шурупе, саморезе). Поэтому, важно сразу внести ясность в этом вопросе.

Типы шлицов
Отвертки, имеющие прямой шлиц (плоская отвертка), именуются на западе «Slotted» (сокращенно SL), то есть отшлицованные
Крестообразные (или крестовые) отвертки имеют название «Phillips» (сокращенно PH)
Крестообразные отвертки с дополнительными направляющими (лучами) — это отвертки «Pozidriv» (сокращенно PZ).
Отвертки с внутренней спрофилированной шестиконечной звездочкой — отвертки «TORX» (название запатентовано фирмой «CAMCAR TEXTRON USA»). Широко используется при ремонте сотовых телефонов
Отвертки Phillips с отверстием в центре рабочей части для направляющей называют Phillips Tamper Resistant
Отвертки Combo, совмещающие в своей рабочей части крест и прямой шлиц
Одна из разновидностей крестовой отвертки — Quadrex. Это комбинация профиля Phillips и направляющей квадратного сечения (Square)
Отвертки с рабочей частью квадратного сечения — Square Head. Иногда используется название Robertson
Отвертка Square Head с дополнительным отверстием под напрявляющую называют Square Tamper Resistant
Отвертки Torx бывают также с отверстием в центре рабочей части — Torx Tamper Resistant. Они предназначены для винтов с цилиндрической направляющей в центре «звездочки».
Профиль Torx Plus также запатентован. Отличие от Torx в том, что лучи «звездочки» немного короче и не такие острые.
Рабочая часть отверток Torx Plus Tamper Resistant представляет из себя уже пятиконечную «звездочку» с отверстием.
Шестигранные внутренние — «Hex driver». Кстати, существует инструмент, позволяющий отворачивать (заворачивать) винты с внутренним шестигранником под углом до 25°. Эти отвертки называются «Ballpoint», то есть шариковые.
Шестигранная наружняя отвертка обозначается как «Nutdriver»
Отвертки Hex Tamper Resistant имеют отверстие в центре шестигранника для направляющей.
Отвертки со специфической трёхкрылой рабочей частью носят название Tri-Wing. Эта форма также защищена патентом.
Четырехлопастной «аналог» отвертки Tri-Wing называется Torq-Set (также защищена патентом)
Отвертка в форме двузубой вилки носит название Spanner.
Отвертки Clutch сделаны для винтов, используемых в грузовичках Chevrolet и GMC. Практически не используются
Еще один редкий вид отверток Eight-Wing.
Отвертки Linehead для игровых приставок Nintendo и Gameboy
Отвертки Penta-drive с пятиугольным профилем. Сейчас практически не встречаются.
Отвертки Spline с двенадцатилучевой звездочкой использовались на некоторых моделях Volkswagen
Отвертка Tri-groove используется в некоторых моделях электронной техники США
Отвертки Triangle иногда встречаются в вычислительной технике, игрушках.

Типоразмеры

Необходимо помнить, что для каждой формы шлица имеются свои типоразмеры. При работе с крепежом очень важно использовать правильно подобраные по форме и размеру отвертки. Это сохранит шлиц винта, продлит жизнь отвертке, обеспечит быструю и качественную работу, а главное — предотвратит возможные травмы. Точно выполненная рабочая часть отвертки — одна из составляющих ее качества.

Стержень отвертки

Очень большое значение имеют также свойства и качество материала, из которого изготовлен стержень отвертки, как он термообработан («закален»). Мягкий шлиц отвертки сомнется (свернется), а слишком твердый («перекаленный») сломается («лопнет») даже при нормальном усилии при работе. Еще немного о стержне отвертки: обычно стержень изготавливается круглого сечения, но бывают отвертки, на которых для увеличения крутящего момента используют шестигранный или квадратный стержень, или делают специальное шестигранное утолщение у основания рукояти. Такой отверткой можно работать, помогая ключом для увеличения крутящего момента. Их иногда называт «силовыми».

Ручка для отвертки

Основное предназначение ручки отвертки — передача крутящего момента на рабочую часть. Форма, размеры и материал ручки могут быть самыми разными и определяются не только конструктивными требованиями, но и индивидуальными особенностями пользователя (эргономическими требованиями). Так, у кого-то ладонь широкая с короткими пальцами, а у кого-то узкая с длинными, при этом и ручки нужны разные: длиннее или короче, большего диаметра или меньшего. Материал ручки может быть самый различный: дерево, пластик, резина. И здесь нужен индивидуальный выбор: дерево хорошо, но не достаточно прочно, а вот резину не все любят — рука потеет, хотя надежность захвата этой ручки полная.

Эргономичная форма предусматривает для передачи высокого крутящего момента зону большого радиуса в конце рукоятки с широким круглым «затылком» без острых граней, а ближе к стержню — узкий участок («талию»). Он позволяет быстро крутить инструмент пальцами.

Форма ручки может быть самой различной — основное требование к ней — надежность захвата, — чтобы рука не проскальзывала при необходимом усилии. И еще. Торец ручки обязательно должен быть хорошо обработанным, гладким, чтобы при интенсивной работе не натереть ладонь.

Кроме того, у большинства «круглых» моделей специально стачивают пару граней, чтобы отвертка не скатывалась с наклонных плоскостей. «Дырки» ближе к концу рукоятки — это отверстия для подвеса (так удобнее хранить инструмент).

Наиболее распространенные ручки пластмассовые, но и они очень разные. Как правило, ручки изготавливаются из порошковых и литьевых пластмасс. Первые — более твердые, но хрупкие — боятся ударов, падений; вторые — эластичнее, но мягче, — в этом легко убедиться с помощью любого режущего инструмента. Первые по внешнему виду более глянцевые, блестящие; вторые — матовые, тусклые, на ощупь слегка «мыльные» (однако, это не мешает работе при хорошей форме ручки, «по руке»).

Многие производители сейчас изготавливают отвертки с комбинированными рукоятками: двухкомпонентными, трехкомпонентными. Используется при этом полипропилен, эластомеры, резина. Такие рукоятки наиболее функциональны: они прочны и не разрушаются даже при максимальном прилагаемом усилии, обеспечивают надежный захват инструмента рукой, приятны на ощупь.

Для труднодоступных мест делают короткие отвертки (укороченный стержень, укороченная рукоятка) типа «бочонок», супердлинные отвертки, где длина стержня намного превосходит длину рукояти. Удобно: пролез длинным жалом через все выступы и отверстия конструкции и закрутил «надоевший и неудобный» винт! И, конечно же, нельзя пропустить так называемые «Т-образные» рукоятки, изготовляемые для отверток, призванных работать в тяжелых условиях, «heavy duty», способных реализовать максимальное усилие в точке приложения.

Плоская отвертка

Рассмотрим подробнее типы отверток и начнем наш обзор с обычной плоской отвертки. Отвертки с плоским, прямым шлицом (жалом) еще очень долго будут существовать, до тех пор, пока выпускается крепеж с прямым шлицом. Основной их параметр — размер жала, определяется двумя числами, например: 0,5х4 — это жало толщиной 0,5 мм и шириной 4 мм.

Под каждый размер головки и шлица крепежного изделия должна быть своя отвертка. Так, если диаметр головки крепежа 6 мм, а ширина шлица 0,8 мм, то жало отвертки должно быть шириной не более 6 мм и не менее 5 мм, а его толщина не менее 0,7 мм. Это обеспечит удобство и качество работы, гарантирует надежность крепления, сохранение целостности шлица и самой отвертки.

Кроме того, появились плоские отвертки с насечками, нанесенными на плоскостях жала, что увеличивает трение между отверткой и шлицом крепежа; отвертки всех видов с алмазными покрытием рабочей части; с твердосплавной рабочей частью; с намагниченной рабочей частью для удержания крепежных деталей (из обычной стали).

Крестовая отвертка Phillips

Изначально форма крестообразного шлица была довольно сложной, ибо помимо собственно «креста» имела цилиндрическое углубление по его центру (примерно, диаметром 2 мм и глубиной около 3 мм) — форма отвертки соответствовала ему. Однако практика показала, что эта направляющая на отвертке технико-экономически не оправдана, и от направляющей отказались, оставив просто «крест».

В чем революционность «крестика»? Он позволяет надежно зафиксировать отвертку в шлице, не «соскальзывает» и при правильной работе практически полностью исключает возможность повреждения, «срыва» шлица — возникновения заусенец, нарушения антикоррозионного покрытия крепежа. Площадь рабочего контакта между поверхностями «крестика» и отвертки практически вдвое больше, чем при прямом шлице.

Отвертки типа Philips обозначаются как PH. Ниже представлена таблица, в которой обозначены границы применения крестовых отверток в соответствии с размерами крепежных деталей:

Длина стержня отвертки одного и того же номера может быть различной для различных видов работ. В быту, в основном, используются средние размеры. При ремонте сотовых телефонов могут применяться укороченные отвертки.

Крестовая отвертка Pozidriv

Pozidriv (Позидрайв) — это зарегистрированная торговая марка. Она обозначает класс шурупов и отвёрток с крестообразным шлицом. Pozidriv является улучшенной версией крестового шлица Phillips. В отличие от шурупов Phillips, уходящие в глубину кромки боковых поверхностей жала Pozidriv не утончаются, а идут параллельно друг другу.

Отличительным признаком шурупов Pozidriv от шурупов Philips являются исходящие из внутренних углов головки винта позидрайв тонкие лучеобразные линии.

Отвертки типа Pozidriv обладают такими же кромками между основными выступами креста и имеют обозначение PZ. Кроме этого в них указывается также размер по возрастанию (например, по возрастанию — PZ 000, PZ 00, PZ 0, PZ 1, PZ 2, PZ 3, и т.д.).

Отвертки Torx (звездочка)

Отвертки данной формы особенно интересны мастерам-ремонтникам сотовых телеофонов. Практически во всех современных моделех телефонов используются винты со шлицем в виде шестиконечной звездочки. Также шурупы и винты подобной формы встречаются и в компьютерных комплектующих, например, в жестких дисках. Эта форма получила название TORX и была разработана американской компанией Camcar. Люди, не знакомые с этим названием, обычно используют слова звездочка или star . Разработчики новой формы отвертки хотели создать более надежный в эксплуатации инструмент, превосходящий по всем параметрам стандартные прямые и крестовые отвертки при массовом использовании в сборочных цехах.

Кроме сборки сотовых телефонов, система TORX используется в автомобильной промышленности, в конструкциях велосипедов, в компьютерах, бытовой электронике.

Для обозначения размеров системы TORX используется заглавная буква T за которым следует число. Например, T5, T6, T10 и так далее (чем больше число, тем больше размер отвертки). Для ремонта сотовых телефонов обычно используются размеры T3, T4, T5, T6, T7.

Позже компания Camcar разработала улучшенный вариант TORX PLUS . Существует также версия Tamper-Resistant TORX (сокр. Torx TR), у которой в центре имеется выступ, препятствующий использование стандартных TORX-отверток, а также прямых и крестовых отверток.

Еще есть внешний вариант TORX, который мы не будем рассматривать.

Электроотвертка

В последнее время все большую популярность набирают электрические отвертки (шуруповерты). Следует отметить бесспорное удобство аккумуляторных инструментов — они автономны, не требуют подключения к сети, удлинителей, переходников и проч., электробезопасны при работе на открытом воздухе, даже при повышенной влажности.

Если под рукой не имеется отвёртки, то установить, например, розетку, монтировать кронштейн или повесить полочку будет непросто. Универсальных моделей просто нет, невзирая на заявления производителей. Поэтому подобрать оптимальный вариант инструмента будет достаточно трудно. Постараемся разобраться в том, какие существуют виды отверток, и для чего подходит каждый из них.

Работа отвёртки зависит от её устройства. Она состоит из рукоятки, наконечника и стержня. Углубленность и широта отверстий, в которые вкручиваются саморезы либо шурупы, для различных болванок и плоскостей разные. По этой причине предназначение прибора характеризует его модель и масштабы устройства.

Детали инструмента:

  • стержень — предоставляет возможность выбрать отвертку под свойства предстоящей работы. Значительная углублённость заготовки доступна с его большей продолжительностью;
  • наконечник либо паз — рабочая доля инструмента, помещенная на краешке стержня. Модель паза сочетается с рисками сверху головки шурупов. У шурупов альтернатив формы значительно больше, если саморезы снабжены рисками в форме креста. Под каждую из них рассчитан собственный шлиц;
  • рукоятка — гарантирует комфорт работы с прибором. Имеются и вспомогательные назначения, объединенные с удобством и эргономичностью.

Названия и маркировка

Отвертки подразделяются на виды по типу шлицы . Итак, рассмотрим все классификации.

Модификации

  1. Отвёртки с насадками (съёмные насадки или биты) больше похожи на универсальную модель инструмента, к которой можно подсоединить различные насадки из набора под всевозможные разновидности шлицев-прорезей. Например, треугольные. Вставки для фигурной отвёртки или биты подойдут также и к шуруповёрту и винтовёрту.
  2. Подстроечная модель подойдёт больше для настраивания техники, которая понижает наводки от тела, не сбивает измерения электронной цепи (ёмкость, индуктивность и магнетизм).
  3. Ударная (или ударно-поворотная) модель инструмента преобразует силу удара во вращение и оснащена реверсом для изменения направления вращения.
  4. Индикаторный инструмент для измерения параметров электросети. Применяется при поиске фазного провода в работах по прокладке электросети. Модель инструмента хрупкая, не подойдет для силовых работ.
  5. Электрическая модель инструмента приводит в движение съёмную насадку (электроотвёртка, шуруповёрт, винтовёрт). Применяют, когда использование дрели не подходит из-за хрупкости деталей конструкции, с которой необходимо работать.
  6. Реверсивная модель инструмента с так называемым храповым устройством являет собой усложнённый вариант с прокручивающимся в одну сторону стержнем в ручке. Можно менять направление прокрутки наконечника в зависимости от необходимости отвинчивать или завинчивать шуруп. Храповой механизм имеет переключатель похожий на рычаг или ползунковый переключатель. Рычаг посередине останавливает прокрутку основы инструмента в ручке.

Длина стержня в зависимости от потребности в работе бывает разной по размеру. Как правило, длина основания около 100−200 мм. В условиях, где трудно достать шуруп, подойдёт более длинная отвёртка, а в тесных проёмах понадобится маленькая по размеру. Но есть модели, длину которых можно менять специально предназначенной для этого застёжкой, крепящей ось в нужном положении.

Иногда ручку отвёртки делают в форме изгиба, в виде буквы Г или Т. Чем длиннее ручка рычага, тем сильнее момент прокрутки можно получить. Интересны также модели с шарниром в ручке, помогающим менять угловое соотношение между осью основы и осью ручки.

Частично стержень инструмента может представлять собой гнущийся вал или угловую зубчатую передачу, что весьма удобно в условиях ограниченного пространства. Строго соответствуя предусмотренным стандартам, отвёртки имеют круглое сечение основы , реже с поводком под ключ в форме шестигранника. Есть модели с гранёным стержнем, за счёт которого увеличивается момент прокрутки.

Диэлектрическая изоляция инструмента сделана с целью необходимой защиты от удара током вблизи проводников. Но лишь в определённых производителем пределах это безопасно, информация об этом имеется на рукоятке инструмента.

Модели могут выдерживать удары за счёт своей конструкции, которая имеет стержень с расширением на конце. По наконечнику можно бить молотком , не боясь, что рукоятка сломается. Иногда пятка имеет вид шестигранного поводка под ключ.

Сегодня выпускают такие отвертки, о которых не было известно ранее. Например, в Китае можно заказать набор из отверток с любым видом шлицы. Для домашнего использования можно купить набор из отверток с магнитным наконечником. Но если на это нет средств, ее можно заменить обычной моделью, намагнитив ее самостоятельно. Для этого в нее достаточно положить брусковый магнит и заточить.

Появление отвертки, как строительного инструмента, связано с 16 веком еще в момент появления оружия. До наших времен дошли их плоские разновидности. Сегодня в каждом доме наверняка найдется хотя бы одна отвертка. Все их виды покупать нет необходимости, а чтобы понять, какое именно исполнение отвертки нужно, достаточно ознакомиться с существующими разновидностями и их особенностями.

Без такого инструмента не обойтись при замене выключателя, розетки, а также во время ремонта бытовых устройств. Многие скажут, что вместо отвертки лучше приобрести шуруповерт, однако для выполнения мелкого ремонта шуруповерт обычно не используют, так как проще достать отвертку и затянуть пару саморезов и винтов при замене розетки.

Устройство и принцип действия
Конструкция отвертки включает в себя три основные части, которые изображены на рисунке:
  • Ручка отвертки должна обеспечивать удобство ее применения, однако существуют и другие функции ручки, связанные с индикацией и эргономичностью. Разные виды инструмента дают возможность выбрать удобное исполнение для работы в разных местах. Например, ручка может быть короткой или длинной, шестигранным, круглым и другим сечением. Материалом рукоятки может быть дерево, пластик или резина, в зависимости от вида и назначения инструмента. Рукоятка также бывает выполнена в виде пистолета, либо Т-образной формы.
  • Стержень дает возможность выбрать отвертку для конкретных условий работы. От длины стержня зависит доступная глубина отверстия, в котором находится винт или саморез. Но в труднодоступных и узких местах слишком длинный стержень не даст возможность корректно работать инструментом, в этом случае длинный стержень можно считать недостатком.
  • Тип шлица (лопатки) наконечника зависит от вида крепежного элемента, который требуется завинтить. Названия крепежных деталей зависят от формы шлица – винт, саморез, шуруп и т.д. Ранее наиболее популярными были отвертки с прямым шлицем в виде лопатки, так как крепежные детали имели соответствующий паз на головке. В настоящее время все чаще применяют другие виды шлицев – крестовые, шестигранные, Torx, звездочка и т.д. Важным фактором является твердость и прочность наконечника, чем выше эти параметры, тем долговечнее будет инструмент. Чтобы при завинчивании крепежной детали шлиц не соскальзывал, на него наносят специальное напыление, позволяющее повысить коэффициент трения.

Принцип действия отвертки основан на ее устройстве.

Порядок работы
  • Вставить шлиц в риски самореза, шурупа или винта.
  • Вкрутить крепежную деталь по часовой стрелке.
  • Выкрутить – против часовой стрелки.
  • На рукоятке могут быть кнопки для включения различных дополнительных функций.
Виды

В торговой сети все чаще появляются новые виды винтов и саморезов, имеющих разные насечки на головке. В зависимости от этого инструмент также совершенствуется, и появляются новые виды. Не стала исключением и отвертка. Сегодня существует большой ассортимент такого инструмента разной конструкции и формы. Многие из них используются применительно к определенным видам работ. Рассмотрим отвертки, которые широко распространены, и приобрели большую популярность в разных видах работ.

По форме шлица наконечника отвертки делятся на:
  • Плоская , имеет маркировку SL. Названия этой отвертки могут различаться: прямошпилевая, плоская, прямошлицевая, прямая. Форма рабочего жала выполнена в виде плоской лопатки и служит для работы с простыми винтовыми соединениями. Это наиболее популярный вид шлица в быту для крепления домашней утвари или электромонтажных работ. Недостатком плоских отверток является невозможность центровки наконечника, который часто выскальзывает из головки винта.

  • Крестовая , маркируется РН. Имеет крестовое конусообразное жало, грани которого входят в шлиц крепежного элемента соответствующей формы. Пазы крестовой формы расположены под углом 90 градусов между собой. Такой инструмент применяют для соединения различных деталей оборудования, автомобилей и т.д. Крепление отличается высокой надежностью. Коническая форма шлица позволяет значительно увеличить опорную поверхность соприкосновения с головкой крепежной детали, что является преимуществом по сравнению с обычной плоской отверткой. Воздействие на головку винта происходит по четырем краям. Недостатком является большая вероятность повреждения шлицов винта, из-за воздействия на него в узкой области.

  • Крестообразная с направляющими , маркируется PZ. Этот профиль шлица выполнен в виде двух крестов, которые смещены друг относительно друга на 45 градусов, для более плотного вхождения в головку крепежной детали. Такая форма позволяет создать дополнительные опорные грани. Дополнительный крест по размеру меньше основного креста, а также имеет меньшую глубину, что обеспечивает устойчивость и стабильность инструмента в работе. Крестообразные отвертки с дополнительными насечками используются при сборке мебели и других ответственных работах. Недостаток этого профиля шлица аналогичен обычному крестовому профилю.

  • Шестигранная (маркировка – НЕХ). Этот вид инструмента имеет шестигранную форму поверхности наконечника, которая позволяет прикладывать значительно большее усилие вращения на крепежные детали, по сравнению с крестообразными наконечниками. Такие отвертки чаще всего применяют для электромонтажных работ.
    Существует три вида шестигранных отверток, отличающихся формой наконечника:

    — с внутренним шестигранным выступом, служащим для фиксации шурупов с соответствующей головкой. Недостаток – головка шурупа быстро приходит в негодность из-за высокой деформации;
    — с внешним шестигранным выступом по ободу, используется для крепления винтов с неутопленными головками, иногда применяется вместо гаечного ключа;
    — виброусточивые , с отверстием в наконечнике. Это отверстие совпадает с соответствующим выступом на головке крепежной детали, что придает устойчивость отвертки при работе в условиях повышенной вибрации.

  • Звездообразная (маркировка – TORX). Имеет форму наконечника в виде шестиконечной звезды, используется для ремонта разнообразных видов устройств. В последнее время такая форма крепежных элементов набирает все больше популярности. Преимуществами такого вида наконечников являются:
    — возможность приложения высокого крутящего момента, по сравнению с другими видами;
    — нет выскальзывания наконечника с головки винта, в отличие от классических плоских отверток;
    — нет повреждений шлица головки винта;
    — повышенный срок эксплуатации инструмента из-за небольших радиальных усилий, что достигается особой геометрической формой шлицевых лепестков.Существуют разные исполнения звездообразных наконечников: «Torx плюс » и «Torx », которые служат для разных крепежных элементов. Внешне их форма похожа, но отличие состоит в форме лепестков звезды – у «Torx плюс» они сплющены, а у обычного Torx – закругленные. Имеется также и виброзащищенные исполнения звездообразных наконечников отверток, в центре которых имеется отверстие для совмещения его с аналогичным по форме штырем винта. Это позволяет работать в условиях высокой вибрации.

  • Квадратная . Сечение шлица наконечника выполнено в виде квадрата, имеет четыре поверхности, которые находятся между собой под углом 90 градусов. Опорная поверхность, через которую передается усилие, небольшая, поэтому такой инструмент не подходит для передачи большого момента вращения. В нашей стране такие отвертки не нашли широкого применения, однако в Америке они имеют большую популярность. Такая форма шлица ранее была распространена на винтах крепления в старинных автомобилей.

Существуют также виды отверток, которые различаются своим назначением для определенных условий работы. Они снабжены специальными приспособлениями.

Отвертка с гибким валом

В тесных условиях работы это приспособление очень удобно. Его используют в работах по сборке мебели и в других труднодоступных местах.

Универсальная отвертка

Этот инструмент дает возможность устанавливать на стержень разные наконечники, которые могут храниться как внутри рукоятки, так и в отдельном футляре, в зависимости от исполнения и завода изготовителя.

Диэлектрическая отвертка

Такая отвертка применяется при электромонтажных работах на электрооборудовании, находящемся под опасным для человека напряжением. Рукоятка и стержень такого инструмента покрыты специальным изоляционным материалом, рассчитанным на определенную допустимую величину напряжения. Чаще всего это значение указывается на рукоятке.

Отвертка с храповым механизмом

С помощью такого храпового устройства стержень инструмента может вращаться только в одну сторону. Это позволяет выкручивать винт без извлечения инструмента из его головки. С помощью специального рычага можно изменить направление вращения.

Аккумуляторные

Такая электрическая отвертка по своему устройству аналогична . Но имеются свои отличия:
  • Масса.
  • Устройство.
  • Мощность.

Значительно меньшая мощность этого инструмента вполне оправдана, так как она не служит для сверления отверстия, и крепления мощных шурупов и винтов в особо прочные материалы, например, в дуб. Это дает возможность использовать компактный аккумулятор и небольшой электрический моторчик. Поэтому габариты и масса инструмента невелики.

Электрическая отвертка в комплекте также может иметь несколько различных наконечников для установки их в патрон.

Маркировка

Чтобы определить назначение и вид отверток, следует уметь разбираться в их маркировке. В таблице изображены наиболее распространенные формы шлицев наконечников и их обозначения. Крестообразные отвертки с разными крестами имеют свою таблицу соответствия, в которой обозначены размеры крепежа и инструменты, к которым их можно применять.

В следующей таблице обозначены зависимости диаметра стержней и их длины от номера инструмента.

Имеется и другая зависимость – диаметра внешней резьбы винтов от номера инструмента:

Также можно заметить, что некоторые виды отверток содержат в обозначении как буквы, так и цифры. Например, РН 4 х 120, где РН – обозначает прямую отвертку, 4 – номер инструмента, означающий диаметр винта, 120 – длина стержня. Маркировка может включать в себя данные о материале рабочей части инструмента.

Собрать полочку, установить кронштейн сложно, если под рукой нет отвертки. Универсальных моделей не существует, несмотря на громкие заявления производителей, поэтому выбрать подходящий инструмент нелегко.

Устройство отвертки

Принцип работы отвертки базируется на ее конструкции, состоящей из рукоятки, стержня и наконечника. Глубина и ширина отверстий, в которые вкручиваются шурупы или саморезы, отличаются для разных поверхностей и заготовок.

Поэтому назначение инструмента определяет его форма и размеры инструмента.

Детали отвертки:

  • Стержень — позволяет подобрать отвертку под параметры предстоящей работы. Чем он длиннее, тем большая глубина заготовки ему доступна.

При этом в узких и труднодоступных местах длинный стержень является недостатком, так как не позволяет корректно ввести инструмент.

  • Наконечник или шлиц — рабочая часть отвертки, расположенная на кончике стержня. Форма шлица совмещается с рисками на головке шурупов. Если саморезы оснащены рисками в форме креста, то у шурупов вариаций формы намного больше.

Под каждую из них предназначен индивидуальный шлиц.

  • Ручка — обеспечивает удобство использования инструмента. Существуют и дополнительные функции, связанные с эргономичностью и индикацией.

Отвертка в собранном виде работает так:

  • Шлиц вставляется в риски шурупа.
  • Движение ручки по часовой стрелке — вкручивание.
  • Движение против часовой стрелки — выкручивание.
  • Дополнительные функции включаются кнопкой, расположенной в верхней или средней части рукоятки.

Виды отверток

Отвертки делятся на виды по типу шлица. Стандартная маркировка и ее расшифровка указана рядом с названием формы.

Другие названия — прямая или прямошлицевая. Форма рабочей части — плоская лопатка.

  • Подходит для простейших винтов с одной риской.
  • Производители дополнительно указывают длину, толщину или глубину паза, если предполагается применение инструмента для работ со специфическим крепежом.
  • Шлицевая отвертка чаще всего используется для несложных электрических креплений.
  • К недостаткам плоских моделей относится невозможность центровки — бита имеет тенденцию к выскальзыванию из винта.

Сила прикладывается к противоположным (по диагонали) наружным краям прорези.

Бита конусообразной формы и четыре грани для крепежей с крестовым шлицем.

  • Крестообразный профиль Philips характеризуется двумя пазами, расположенными под прямым углом друг к другу.
  • Этот вариант предлагает ряд преимуществ по сравнению с классической плоской формой — больше точек соприкосновения, увеличенный рабочий контакт.
  • Усилие прикладывается вдоль четырех краев — вкручивание менее трудоемко.
  • Недостаток — так как сила приложена в узкой области, существует риск повреждения винта или шлица.

Профиль «Филлипс» часто путают с Pozidriv. Неправильное использование может привести к повреждениям и быстрому износу инструмента.

Эти модели или инбусы узнаются по рабочей части с сечением в форме шестигранника. В сравнении с простой крестовой моделью крутящий момент бывает повышен до 10 раз.

Встречается три варианта HEX-моделей:

  • Внутренний — выступ расположен внутри, предназначен для крепления шурупов, имеющих соответствующую впадину. Форма с шестью гранями, которые стоят под углом по отношению друг к другу.

Недостаток — повышенная концентрация напряжения, приводящая к деформации крепежа.

  • Внешний — выступ по ободку, применяется для крепежей с неутопленными головками. Возможно использование в качестве альтернативы гаечному ключу. Этот вариант тоже шестиугольной формы с шестью гранями.

Они стоят под углом 120 градусов по отношению друг к другу.

  • Виброзащищенный — модель имеет отверстие в наконечнике биты, совпадающее по форме с выступом головки винта. Этим обеспечивается устойчивость и защита от вибраций.

Функциональность всех трех видов идентична.

  • Сечение в форме квадрата.
  • Четыре поверхности под прямым углом друг к другу.
  • Противоположные стороны параллельны.
  • Из-за небольшой площади диска профиль неэффективен для передачи больших крутящих моментов.

Эта модель редко встречается в России, практически отсутствует в Европе, но повсеместно распространена в США. Используется, помимо стандартного применения, в механике старинных автомобилей.

Профиль Pozidriv производится в форме двух крестов, смещенных под углом 45 градусов для плотного ввода в крепеж.

  • Дополнительный крест более узок, чем главный, и меньшей глубины. Это обеспечивает дополнительную стабильность и устойчивость.
  • Pozidriv — усовершенствование классического профиля Phillips.
  • Четыре дополнительные грани или луча помимо крестового профиля служат для выталкивания наконечника.
  • Крестовой шлиц имеет углубление для направляющей.
  • Плотнее входит в крепеж, чем простая крестовая форма.

В середине шлица предусмотрено отверстие для увеличения силы давления, но оно не устраняет недостатков классической крестообразной конструкции.

Инструмент с пазами, по форме напоминающими шестиконечную звезду.

  • Используется для передачи повышенного вращающего момента в сравнении с классическими вариациями.
  • В процессе работы не повреждается шлиц или винт.
  • Отсутствует опасность проскальзывания инструмента, как это иногда бывает с плоским профилем.
  • Благодаря пониженным радиальным силам продлевается срок службы инструмента. Это результат сочетания круговой геометрии шлицевых лепестков, боковых стенок и приводного угла в 15 градусов.

Обратите внимание на различия TORX и TORX PLUS: они предназначены для разных крепежей, несмотря на идентичную функциональность и внешнее сходство. У TORX PLUS лепестки сплющенные, а не закругленные. Это усиленный вариант модели.

TORX виброзащищенный обладает теми же свойствами, что и классические TORX. Разница в том, что инструмент имеет отверстие, расположенное в наконечнике, а соответствующая винтовая головка дополнена небольшим центральным штырем.

Характеристики инструмента читаются по его полной маркировке. Например, SL1*80 – плоская отвертка со стержнем диаметром 5 мм, длиной 80 мм, подходящая для крепежей диаметром менее 3 мм.

Номер Ø стержня длина стержня Ø крепежа
№0 4 мм менее 80 мм менее 2 мм
№1 5 мм 80–100 мм 2,1–3 мм
№2 6 мм 100–120 мм 3,1–5 мм
№3 8 мм 120–150 мм 5,1–7 мм
№4 10 мм 150–200 мм 7,1 мм и больше

В сочетании с маркировкой типа (SL, HEX, PH и т. п.) таблица дает полную картину характеристик и особенностей применения конкретного инструмента. Иногда маркировка дополняется указанием металлосплава, из которого изготовлен шлиц.

Функции отверток

Отвертки оснащаются дополнительными наборами опций, которые подбираются по видам работ и требованиям к инструменту.

В приоритете защита от ударов током и обнаружение электропроводки.

  • Диэлектрическое покрытие — инструмент для работ с проводкой под напряжением. Электроизоляция способна выдержать до 1000 вольт. Чаще таким моделям сопутствует маркировка красного цвета.

Диэлектрическая отвертка может покрываться слоем изоляции на всю длину стержня вплоть до шлица.

  • Тестер, пробник — в отвертку встраивается устройство, способное обнаружить скрытую проводку и наличие тока в розетке. При выявлении источника напряжения инструмент подает световой или звуковой сигнал.

Индикаторная отвертка сигнализирует при зажатии верхней части характерным свечением. Чаще эти модели выпускаются в прозрачных корпусах.

Для доступа к труднодоступным местам, раскручивания заржавевшего крепежа или продолжительных объемных работ применяется специнструмент или подручные средства.

В некоторых моделях отверток предусмотрены функции, облегчающие работу в сложных условиях. Универсальных вариантов не существует, инструмент подбирается под конкретную задачу.

  • Труднодоступные места — для облегченного доступа применяются отвертки с гибким стержнем. Чаще всего в таких моделях предусмотрено дополнительное армирование, пружинный каркас или магнитный бит.
  • Обработка тугих крепежей — чаще всего затруднения вызывает коррозия, намертво сцепляющая шуруп с поверхностью. Для таких задач применяются модели, способные выдержать удар подручного инструмента (молотка, зубила).

Ударная отвертка оснащается металлическим корпусом и рукояткой. При ударе подсобного инструмента по торцу происходит вращение шлица отвертки.

  • Продолжительные работы — чаще всего это процессы, требующие многоразового скручивания крепежей. Для упрощения работ используются реверсивные отвертки с храповым механизмом.

Если предстоит вкрутить более десяти болтов, применяется мини-аналог шуруповерта — аккумуляторная отвертка.

Для работ с неоднородным крепежом применяются модели с функцией смены бит. Если предстоит одновременная работа с плоским и крестообразным крепежом, предпочтительны комбо-модели.

Чаще всего это рукоятка со вставным стержнем, на котором закреплены разноплановые типы бит. Переворот стержня в комбо-моделях превращает крестовую биту в плоскую. Другой вариант — несъемный стержень с магнитным держателем для сменного шлица.

Для разноплановых работ чаще выбирается не конкретная модель, а набор отверток. Он представляет собой небольшой футляр или чемоданчик, в который уложено несколько отверток или только одна — базовая и комплект сменных насадок для нее.

Особенности шлицев подробно рассмотрены выше, поэтому сосредоточимся на оставшихся компонентах комплекта — рукоятках и стержнях.

Рукоятки бывают из пластика или поликомпозитные. Для уменьшения скольжения применяется резиновое покрытие, углубления или насечки. Покрытие придает инструменту эргономичность и удобство.

  • Храповый механизм — присоединяемая рукоять-«трещотка», схожая с теми, что используются в составных гнездовых ключах. При работе стержень и наконечник свободно прокручиваются, а ручка остается неподвижно зажатой в руке.

Модель не требует лишних движений, поэтому оптимальна для объемных работ.

  • Т-образные — модели поворотного типа с изогнутым или цельным верхом, поддерживающим установку вспомогательного рычага.
  • С пяткой — чаще всего присутствуют в комплектах ударных отверток. Вместо утапливания в рукоять применяется сквозной ход. Стержень на свободном от насадки конце имеет утолщение — пятку, которая смягчает нагрузку от ударов молотком.

Модифицированные рукоятки облегчают завинчивание/отвинчивание или увеличивают силу крутящего момента. Чаще всего функциональность задается кнопкой или реверсным переключателем на ручке.

Модификации стержня позволяют добавить инструменту дополнительную функциональность.

  • Нестандартной длины — удлиненные или укороченные модели отверток. Ограничения длины распространяются на стержень и ручку. Подходят для обработки труднодоступных мест. Чаще встречаются в комбо- или гибких моделях.
  • С функцией смены наконечника — инструмент в такой комплектации оснащен храповым механизмом или стандартной рукоятью. Вариант без механизма подразумевает использование универсального комбо-стержня. Для шлицев таких моделей в комплекте предусмотрены сменные биты.
  • Граненый стержень — вариант с квадратным или шестиугольным сечением (стандартное – круглое). Поддерживает использование рычагов для добавления силы кручения. Рычагом выступает подручный инструмент.

Биты и головки — представляют собой типовые насадки для наконечников.

Встречаются магнитные модели, поддерживающие захват крепежа в неудобных условиях. По внешним параметрам соответствуют стандартным типам шлицей.

Индивидуальных аксессуаров для отверток не предусмотрено. Ими дополняются лишь комплекты, сочетающие разноплановые типы насадок или отверток.

Такой комплект чаще состоит из корпуса с углублениями для удобного расположения базовых и запасных деталей.

  • Малые или бюджетные комплекты представляют собой небольшие пластиковые футляры.
  • Профессиональные модели — чемоданчик с ручкой для комфортной переноски, пластиковый либо с резиновым напылением.

Внутри содержится набор отверток, сменных головок или насадок.

Чем крупнее комплект, тем больше вариаций для разных видов работ, размеров и форм рисок.

Встречаются модели, дополненные защитными средствами — антикоррозийной жидкостью, маслом для смазки металлических элементов, щеткой для очистки.

Аккумуляторные модели дополняются зарядным устройством и сменной батареей. Бытовые вариации чаще обходятся без этих аксессуаров — покупатель самостоятельно заботится о своевременном заряде.

Особенности отверток рассматриваются в привязке к типу шлица инструмента.

  • Плоские — инструмент закручивает стандартные винты и шурупы, маркировка отмечается по ширине наконечника. Подходит для крепежа с крестообразными рисками. Плоские модели используются для бытовых и электромонтажных нужд.
  • Шестигранные — для крепежа с шестигранными рисками. Распространены варианты нестандартного вида, представляющие собой Г-образный стержень с гранями, загнутый в верхней части.

Толщина стержня соответствует шлицу крепежа, для которого он подходит.

Используются для ремонта электротехники, сборки мебели.

  • Звездообразные — применяются при ремонте бытовой техники и мобильных телефонов. В быту используются редко, так как требуют специальных навыков.
  • Крестообразные — наиболее удобны для бытовых и профессиональных нужд. Встречаются модели, поддерживающие комбинирование с плоским шлицем. Оптимальны для закручивания всех типов саморезов и винтов подходящей формы.

Существуют спецмодели для узкого применения, адаптированные под использование лишь с одним или несколькими видами крепежей:

  • Спаннеры — двухштырьковые вариации для лифтов с антивандальной защитой.
  • Трилистники (Tri-Wing) — для авиации и сложной электроники.
  • Асимметричные (Torq-Set) — только авиапромышленность.
  • Clutch — для грузовиков Chevrolet и GMC.
  • Pentalobe — пятигранный вариант для техники Apple.

Эти модели не используются в быту, но без знания об их существовании ремонт сложной техники не всегда возможен.

Плюсы отверток

Преимущества отверток базируются на комплектации и функциональности. Комфортный набор опций не всегда заменяет специфические функции.

Базовые достоинства опций:

  • электромодели или аккумуляторный тип — повышенная скорость работы;
  • с реверсом — поддерживают выкручивание крепежей;
  • ударные — справляются с тугими шурупами, которые обычная отвертка не скрутит;
  • индикаторные — возможность определения фазы, поиск проводов под напряжением;
  • диэлектрические — безопасны при электромонтажных работах, предпочтительны, когда нет возможности обесточить помещение.

Достоинства обычно комбинируются. Например, диэлектрическое покрытие сочетается с опцией индикации, аккумулятор — с реверсом.

Недостатки, осложняющие эксплуатацию, также связаны с набором функций. Чем меньше в отвертке дополнительных опций, тем выше шанс, что инструмент прослужит длительный срок.

Проблемные места:

  • Аккумуляторный тип — требует постоянной смены или зарядки батарей. В условиях крупного ремонта помещения быстро выходит из строя. Чаще эта особенность встречается в китайской технике, качество которой не всегда соответствует потребностям российских условий.
  • Храповые — чувствительны к абразивам и пыли. Механизм выходит из строя при использовании в пыльных помещениях или на стройке.
  • Ударные — неэстетичны из-за металлического корпуса, редко встречаются эргономичные модели этого типа.
  • Индикаторные — основная проблема заключается в перегорании светового индикатора, после чего модель превращается в обычную отвертку. Звуковая индикация требует смены батарей.

Текущий заряд не отображен на корпусе, поэтому в нужный момент легко оказаться без соответствующей функциональности.

Модели с реверсом в списке проблем не представлены, так как механизм крайне редко выходит из строя. Диэлектрические вариации сродни обычным, отличие лишь в покрытии, поэтому их эксплуатация проблем не вызывает.

Как выбрать отвертку

Отвертка выбирается в соответствии с предстоящими задачами и типом крепежа, с которым планируется работать.

О качестве инструмента скажут следующие параметры:

  • Прочность стержня — указывается на корпусе. Предпочтителен инструмент с параметром прочности в диапазоне 47–52 единиц по Роквеллу. Показатель ниже обозначенного свидетельствует о вероятности изгибов, в выше — о склонности к растрескиванию.
  • Сплав — универсальным считается Cr-V или хромванадиевый. Он поддерживает достаточную механическую прочность.
  • — предпочтительны эргономичные прорезиненные рукоятки. Инструмент не должен выскальзывать из рук, даже если они влажные. Желательно подбирать биты с магнитным напылением для комфортной работы с мелким крепежом.

Для инструмента российских производителей предусмотрено соответствие ГОСТ 17199–88. На корпусе или рукояти в этом случае присутствует маркировка.

Наибольшую опасность при работе с отверткой несет нецелевое использование инструмента.

  • До начала работ выберите отвертку соответствующего типа и убедитесь, что размер рабочей зоны соответствует размеру крепежного профиля.
  • При работе необходимо применять ее только по назначению, не подвергать нагреву до температур, выше допустимых, не использовать отвертку, наконечник которой поврежден.
  • Рукоятка должна быть изолирована и лишена сколов, если работа ведется под напряжением.
  • Стержень отвертки нужно располагать вдоль оси крепежа.

На ручной инструмент распространяется гарантия, срок которой варьируется от 12 месяцев до вечного обслуживания.

  • Необходимость в обмене товара или возврате потраченных средств возникает в случае, если купленная отвертка оказалась бракованной, испортилась или сломалась по вине производителя.
  • Отказ в получении обслуживания по гарантии получают в случае несоблюдения правил использования инструмента или при механических повреждениях.

Бюджетный сегмент позволяет людям не обращаться в сервис-центры, а покупать новый инструмент.

Неисправности

Неисправности отверток в базовом виде ограничиваются поломкой рукояток или затуплением металла шлица.

  • Если рукоятка сменная, она заменяется на аналог. Модели с цельными ручками подлежат утилизации. Впрочем, народные умельцы фиксируют сломанный пластик путем нагревания или с помощью суперклея.

В этом случае долговечность починенной ручки не гарантирована, инструмент более не подходит для вкрутки саморезов и тугих болтов.

  • Затупившуюся отвертку подтачивают с помощью болгарки и отрезного круга, дремеля или надфиля. Последний вариант наиболее трудоемок. Затачивание отвертки диском требует его фиксации под углом 90 градусов для создания корректных скосов.

Самостоятельная починка возможна лишь в случае севшего аккумулятора или засорившейся трещотки. При засорении механизма инструмент разбирается, прочищается от абразива и смазывается для профилактики.

Модели со сложной механикой чаще подлежат ремонту в условиях сервиса.

Производители отверток

FIT

Поставщик бюджетного инструмента из Китая. Сама компания расположена на территории Канады. Предлагают большой выбор ручного инструмента. Гарантия указана только на электроинструмент и равна 1 году.

Gross

Немецкий бренд, инструмент выпускается в Китае. Обладают безупречным качеством, надежностью и эргономичностью, соответствующим европейским стандартам для работы на профессиональном уровне. Гарантия – 1 год.

Hama

Немецкая компания, выпускающая инструмент и аксессуары в разных отраслях. Предоставляют огромный выбор (более 17000 наименований товаров). Условия гарантии не указаны.

Производитель профессионального инструмента из Тайваня. Продукцию изготавливают из высококачественных материалов по общепринятыми стандартам. Применяется на предприятиях с высокими требованиями к оснащению. Гарантия на товары пожизненная.

Японский производитель, специализирующийся на хозяйственной технике и инструменте, изготовление которых происходит в Китае. Качество и долговечность подтверждаются пожизненной гарантией и международным сертификатом качества.

Компания, основанная в США, а инструменты изготавливаются в Тайване. Специализируются на ручном инструменте для профессионалов и любителей. Основными качествами продукции являются инновационность и удобство. Гарантия производителя стандартная – 1 год.

Молодой российский производитель, специализирующийся на изготовлении бюджетного инструмента, силовой техники, теплового оборудования. Продукция компании славится высоким качеством и сроком использования. Гарантия на инструменты – 5 лет.

Размеры отверток крестовых, шлицевых. Их виды и типы исполнения

Отвертка относится к наиболее универсальному виду приспособлений. Без нее невозможно собрать или разобрать любой узел, имеющий винтовые соединения.

Несмотря на кажущееся разнообразие, существует всего три типа этого инструмента. Разнообразные шлицы Бристоля, треугольники, квадраты — это скорее внутренние ключи. Тем не менее, многие производители называют изделия с нестандартными наконечниками именно отвертками.

Основные виды отверток

Прямой шлиц.
Первоначальный тип наконечника, изобретенный многие столетия назад (есть свидетельства о применении подобного инструмента в середине XV века), и применяющийся по сей день без особых изменений.

Главное достоинство такого крепежа – универсальность. Если толщина шлица отвертки не превышает ширину прорези винта – можно использовать инструмент более широкий, чем винт.

Еще одно немаловажное преимущество – при создании мощного крутящего момента, нет необходимости вдавливать отвертку в шлиц крепежа. Плоская поверхность хорошо держится в пазу и не выталкивается наружу.

Важно! Это условие справедливо лишь в случае, когда ширина отвертки не менее ¾ диаметра головки винта. Также желательно, чтобы люфт был минимальным.

При наличии качественной ухватистой рукоятки, можно приложить высокое усилие без помощи дополнительных приспособлений. И все же, для увеличения крутящего момента, жало отвертки может быть снабжено шестигранником или квадратом под ключ.

Помимо традиционного применения (закручивание/откручивание крепежных элементов), отвертка с прямым шлицом применяется для подстроечных работ в электросхемах, открывания замковых соединений со шлицевым пазом. Инструмент широко применяется для различных отладочных работ в механических устройствах (натяжение пружин, совмещение подвижных элементов).

Удобство этого вида шлица еще и в том, что при отсутствии отвертки можно воспользоваться любым прочным и плоским предметом. Не сильно затянутый винт можно открутить ножом, стальной линейкой, монеткой и даже ногтем.

К недостаткам можно отнести слабую устойчивость. Такие типы отверток выскальзывают из шлица при небольшом перекосе и появлении бокового усилия. Это недостаток конструкции – фиксация производится лишь в одной плоскости, поперек плоской грани. Перемещение вдоль шлица ничем не ограничено.

Крестообразный шлиц.
Существует два основных варианта: Phillips и Pozidriv.

Второй вариант имеет взаимодействующие насечки в виде второго креста, расположенные под углом 45° к основному.

Такие разновидности отверток появились для устранения недостатков прямого шлица. При работе с механическим шуруповертом, плоские отвертки норовили выскочить из паза. К тому же, когда винт закручивался до упора – из-за плотной фиксации головка отвертки могла сломаться, или сорвать шлиц на винте.

Необходимо было разработать такую конструкцию, которая одновременно обеспечивала устойчивую фиксацию и могла самостоятельно выталкиваться при критических нагрузках.

Компромиссом стало изобретение шлица «Филлипс» – по фамилии изобретателя.

Важно! Phillips – зарегистрированная торговая марка, не имеющая отношения к всемирно известному производителю электроники Philips.

Геометрия соединения позволяет не так критично относиться к углу наклона. Небольшое отклонение от вертикали не срывает инструмент. К тому же, ограничители в боковом смещении прочно удерживают отвертку в крепеже.

Столяры и плотники сразу оценили удобство отвертки при закручивании шурупов по дереву. В сравнении с плоской отверткой, производительность труда выросла в разы.

Однако даже такая совершенная конструкция не лишена недостатков:

  • Способность к самовыталкиванию требует больших механических нагрузок на наконечнике. Поэтому крестообразные отвертки быстро изнашиваются;
  • Для прочного удержания наконечника в головке крепежа требуется постоянное осевое усилие. Это утомляет оператора при большом объеме работ;
  • Если ваша отвертка крестовая – ее размеры ограничены ажурностью конструкции. Изготовление сверх маленьких отверток со шлицом Филлипс невозможно, это уменьшает сферу их применения.

Несмотря на конструктивные недоработки (которые невозможно устранить), инструмент с крестообразным шлицом завоевал огромную популярность, как в бытовом использовании, так и в промышленности. До 75% крепежа выпускается именно под шлиц Филлипс.

Полезный совет. Чем заменить крестовую отвертку, если нужен срочный ремонт, а инструмента под рукой нет? Подойдет обычный гвоздь. Его кончик, как правило, имеет соответствующие насечки. Или прочный нож с острым кончиком.

Вариант крестообразного шлица Pozidriv, фактически являющийся не крестом, а восьмилучевой звездой, применяется там, где самовыталкивание не требуется. Фиксация более сильная, однако, нет такой свободы поперечного наклона.

При работе с шуруповертом, обязательно наличие трещотки, ограничивающей крутящий момент. Иначе велика вероятность поломки и отвертки и винта.

Шлиц Torx. Продолжение развития крестообразной отвертки. Разработан как инструмент, позволяющий применить высокое усилие при затяжке.

Этот наконечник лишен недостатков плоского и крестообразного шлица. При хорошей поперечной фиксации наконечник не ломается от избыточного усилия.

Неожиданным побочным эффектом стала защита сложных изделий от несанкционированного ремонта пользователями. Этот тип отвертки поначалу был слабо распространен, вследствие высокой стоимости изготовления. Заменить такой наконечник подручными средствами невозможно.

Поэтому производители электроники закрывали корпуса при помощи этого крепежа. Домашние «мастера» не имели возможности проникнуть вовнутрь и произвести самостоятельный ремонт.

Сегодня налажен массовый выпуск не только отверток Torx, но и сменных головок любого размера. Однако не в каждом доме найдется столь экзотический инструмент.

Какие еще бывают отвертки – видно на первой иллюстрации. Видов настолько много, что провести четкую грань между ключами и отвертками сложно. Совет, как выбрать отвертку, мы намеренно не даем. В домашней мастерской должен быть достаточный ассортимент, поэтому оптимальной покупкой будет рукоять с набором т.н. «бит»

Обслуживание инструмента

Что делают отверткой помимо основной функции? Поддевают съемные пластиковые панели, соскабливают краску или загрязнения, отделяют прикипевшие прокладки, и даже используют ее в качестве зубила или стамески.

При любом использовании, отвертка изнашивается. Если вам не удается открутить винт (особенно с разбитым шлицевым соединением), проверьте заточку рабочего наконечника. Плоскую отвертку можно восстановить.

Как правильно заточить отвертку?

Отвертка, в отличие от стамески или ножа, должна быть тупой, как не парадоксально это звучит. Форма кончика соответствует шлицу винта.

Принцип заточки такой же, как у коньков. Плоский торец и грани, составляющие с вертикальными щеками угол, приближенный к 90°.

Крестообразную отвертку заточить сложно, однако при небольшом запасе длины граней – это возможно. Делается это ограниченное количество раз, при крайней необходимости.

Важно! Если вы точите отвертку на наждаке – следите за перегревом. «Отпущенный» металл теряет прочность.

Как намагнитить отвертку?

Отвертка с магнитным кончиком очень удобна. Она позволяет фиксировать крепеж до начала закручивания. Также можно доставать закатившиеся в укромные уголки винтики. Многие отвертки продаются с уже намагниченным жалом.

Если вам достался «обычный» экземпляр – просто оставьте инструмент на продолжительное время в контакте с мощным магнитом. А еще лучше – храните отвертку, закрепив ее на магните.

Как сделать отвертку самостоятельно?

Если инструмент нужен срочно – возьмите прут (или гвоздь) подходящего размера, и обточите его в форме плоского шлица. Второй конец лучше загнуть буквой «Г», для фиксации в руке при работе.

При наличии запаса «бит» для отвертки со сменными жалами – можно изготовить портативный инструмент их болта и двух шайб.

Крестообразную отвертку можно сделать из старого ключа для замка, соответствующей формы. Материал ключей достаточно прочный, изнашиваться будет медленно. Такой инструмент можно носить на связке ключей, он всегда будет под рукой.

Итог: Мы с вами рассмотрели, какие бывают отвертки. Несмотря на распространенность этого инструмента – надеемся, что вы получили много новой информации.

About sposport

View all posts by sposport

Типы головок винтов

— Руководство по типу винтов? — Ресурсный блог Tanner

В Tanner Bolt & Nut мы получаем множество звонков от клиентов, пытающихся найти подходящую биту или тип винта.

Чтобы помочь, мы подготовили это руководство по типам головок винтов и приводам.

Найдите все наши варианты винтов онлайн здесь

Щелкните изображение, которое больше всего похоже на верхнюю часть головки винта, чтобы увидеть нужную биту.

Всегда используйте подходящую отвертку для головки винта, над которой вы работаете.Я знаю, что некоторые из них выглядят одинаково (вы можете отличить Pozidriv от Phillips на расстоянии 10 футов?), Но это не так — и вы рискуете повредить винт и в конечном итоге потратите много времени на его извлечение, если он получает повреждения.




Щелевой

Это оригинальный винтовой привод. Вы найдете их повсюду, хотя практика использования винтов со шлицевыми дисками сокращается, потому что отвертка выскальзывает из гнезда, особенно когда вы прикладываете большой крутящий момент, чтобы действительно затянуть (или ослабить, если на то пошло) эти типы винтов. .



Филипс

Этот тип винтовой передачи очень популярен — и, опять же, вы можете найти их в очень широком диапазоне приложений. Стандартные размеры — Phillips № 1, № 2 и № 3. Самый распространенный размер Phillips — №2.

См. Доступные насадки Phillips




Phillips Защита от несанкционированного доступа

Не очень часто, но когда он вам нужен, он вам нужен. Такая же форма и размер, как и у Phillips, но в середине винта есть штифт, защищающий от несанкционированного доступа.Этот винт не используется в приложениях с высоким крутящим моментом, поскольку конструкция не очень прочная, и биты не могут быть изготовлены в соответствии с высокими техническими характеристиками.



Quadrex

Комбинированный привод Phillips и квадратный шлиц.


Позидрив ®

Эту головку винта нечасто можно увидеть в США, хотя она очень распространена в Европе. Он очень похож на головку винта Phillips, но имеет еще 4 точки контакта.Обычные размеры: Pozidriv # 1, # 2 и # 3.




Квадратная выемка

Квадратные выемки используются все чаще, поскольку они очень устойчивы к эксцентрику, что является причудливым способом сказать, что кончик инструмента не выскальзывает и не повреждает головку винта. Обычно встречается в двух размерах: квадрат №2 и №3.

См. Наши доступные насадки для квадратной выемки




Квадратная выемка с защитой от взлома

Такая же конструкция и размер, что и квадратная выемка, но с центрированным штифтом, защищенным от несанкционированного доступа.




TORX ®

TORX, забавный винт. Что ж, вы видите их во многих электронных устройствах здесь, в США, и они получают все большее распространение во множестве своих приложений. Они варьируются в размерах от T5 до T55 со вставными битами 1/4 дюйма и битами с приводом.




Защита от взлома TORX

Защищенный от взлома TORX имеет небольшую стойку в середине привода, которая препятствует работе обычного драйвера TORX.

См. Наши доступные насадки с защитой от взлома Torx




TORX Plus

TORX Plus — это усовершенствованная конструкция TORX, которая обеспечивает большую площадь контакта между отверткой и головкой винта, что позволяет приложить больший крутящий момент даже на высоких скоростях движения. Это довольно новый дизайн.



Защита от взлома TORX Plus

TORX Plus с защитой от взлома — это лицензированная конструкция, доступная только после того, как покупатель заполнит документы, подтверждающие его разрешение на покупку этих битов.Эта конструкция широко используется в исправительных учреждениях и других приложениях с повышенным уровнем безопасности. Он отличается от обычного TORX Plus, потому что в нем используется только ПЯТЬ лепестков с центральным штифтом.



Шестигранник с защитой от взлома

Инструменты для доступа к защищенному от взлома шестиграннику ограничены для общего распространения, чтобы защитить оборудование от доступа конечных пользователей. Как и в случае TORX с защитой от взлома, в середине головки винта есть небольшой металлический штифт, который предотвращает зацепление обычной шестигранной отвертки.Защищенные от взлома шестигранники обычно бывают следующих дробных размеров: 1 / 8,3 / 32, 3 / 16,1 / 4 и 5/16

См. Наши доступные шестигранные биты с защитой от взлома




Tri-Wing ®

Эта необычная конструкция Tri-Wing с тремя ножками выпускается в трех размерах: # 1, # 2, # 3. Мы не видим их слишком часто, хотя они доступны как часть нашего Master Security Bit Kit.

См. Доступные насадки Tri-Wing


Гаечный ключ

Иногда также называют «змеиные глаза» и «зубчатые».«Хотя наша диаграмма показывает два отверстия в верхней части винта, они иногда также выглядят как винт с двумя выемками, вырезанными на краю на противоположных сторонах винта. Обычно используются головки винта, чтобы избежать несанкционированного доступа, мы видели, что они используются во всем, от электроники до дверей ванных комнат в общественных туалетах! Поставляется в 6 стандартных размерах: №4, №6, №8, №10, №12 и №14.

См. Доступные насадки для гаечных ключей

Инструмент для одностороннего снятия

Это, безусловно, специализированное приложение.Односторонний винт устанавливается с помощью насадки с прорезью, но, поскольку края прорези скошены в противоположном направлении, насадка с прорезью не будет зацепляться, чтобы удалить винт. Эту единственную в своем роде съемную насадку можно отрегулировать так, чтобы она соответствовала односторонним винтам и выкручивала их.

См. Наш доступный одноразовый инструмент для удаления винтов

Мы предлагаем все описанные приводы в различных форматах — вставные биты 1/4 дюйма, силовые биты и в виде комплектных отверток. Некоторые диски не указаны в нашем каталоге, позвоните нам по номеру 1.800.456-2658 или напишите нам по электронной почте через форму обратной связи, чтобы заказать любой из этих дисков по отдельности.

21 Различные типы отверток

Отвертка является наиболее часто используемым бытовым инструментом с очень простой конструкцией и функциями. Однако существует множество вариантов наконечника и лезвия. Прочтите, чтобы узнать, какие отвертки вам подойдут больше всего.

Отвертка — это наиболее часто используемый домашний инструмент и первое приспособление для улучшения дома, с которым знакомятся дети.Хотя этот инструмент имеет очень простой дизайн и функции, выбор идеальной отвертки может быть довольно сложной задачей, поскольку сейчас на рынке доступны десятки разновидностей этого инструмента.

Связано: Типы ящиков для инструментов | Виды тачек | Типы рейков | Типы зажимов

История отверток

Происхождение отверток восходит к тому веку, когда были изготовлены инструменты для затягивания недавно изобретенных винтов в боевых машинах и доспехах.Винты в то время представляли собой иглу с острой резьбой и прорезью в головке для затягивания. По мере развития винтов развивались и отвертки, поскольку без правильной головки было бы практически невозможно удалить винт определенного типа.

Однако со времен средневековья в отвертке мало что изменилось, и единственные инновации за последние несколько веков касались используемого материала, формы приводов и конструкции рукоятки. Несмотря на это (а может быть, из-за этого) отвертка остается одним из самых важных инструментов в сфере производства и ремонта дома, нажмите здесь, чтобы узнать подробности.

Вот все, что вам нужно знать о отвертках:

Общие типы приводов

Большинство из нас слышали о нескольких различных типах отверток, но на самом деле существует широкий ассортимент, содержащий десятки различных версий приводов, на выбор. Вот некоторые из наиболее часто используемых типов:

Щелевые драйверы

Плоские отвертки , также известные как плоские отвертки, плоские или прямые отвертки, являются старейшими формами отверток и работают с винтами с простой прорезью, охватывающей ширину винта.

Эти лезвия имеют плоскоструганный вид и бывают разных размеров, чтобы их можно было закрепить на винтах разных размеров. Обычно в домашнем наборе инструментов вы найдете отвертку двух размеров: 5,5 мм и 8 мм. Отвертка шлицевая также породила множество различных версий, о которых мы поговорим ниже.

Высококачественные шлицевые отвертки имеют почти параллельные конические наконечники, которые помогают плотно удерживать паз и предотвращают соскальзывание. Следует соблюдать осторожность при использовании этой отвертки, так как сильное давление может привести к тому, что отвертка соскользнет и поцарапает поверхность материала или попадет в вашу руку.

Изготовители шкафов

предпочитают использовать винты с шлицевой головкой, так как они гордятся тем, что выровняли пазы, чтобы их работа выглядела действительно аккуратно.

Есть две основные категории шлицевых отверток:

  • Отвертки с раструбом: Кончик отвертки с раструбом слегка приплюснут, так что ее ширина шире вала.
  • Отвертки с параллельным приводом: Отвертки с краем такой же ширины, как и вал отвертки.Эта функция очень полезна при ослаблении или затяжке винтов внутри предварительно просверленных отверстий.

Отвертка Phillips

Крестообразная отвертка также известна как крестовина из-за ее крестообразной головки; однако у драйверов высшего качества наконечник несколько закруглен. Эти отвертки предназначены для установки в головки винтов, произведенных на Западе, и не имеют острых наконечников, как у винтов с прямым шлицем.

Отвертка Phillips имеет угловой наконечник с более тонкими лезвиями, что означает, что вы можете вставить отвертку глубже в головку винта, не рискуя выскользнуть отверткой с боков, как это может случиться с плоскими отвертками.Это также означает, что вы можете прикладывать больший крутящий момент к отверткам. Из-за этого отвертки Phillips используются практически во всех областях и являются наиболее предпочтительным типом отверток.

Позидрив

Модель Pozidriv считается модернизированной версией отвертки Phillips и была сделана для снижения риска выкручивания приводов при приложении высокого давления.

Позидрив характеризуется четырьмя пологими линиями, исходящими из центра.Наконечник меньше и тупее, чем у отвертки Phillips, и имеет ребра между лезвиями. Увеличенный контакт с головкой винта означает, что вы можете приложить большее усилие поворота без опасности выскальзывания отвертки.

Система Pozidriv очень эффективна и снижает вероятность поломки головки винта или наконечника при приложении правильного давления. Эти отвертки обычно бывают размером от 1 до 3.

Драйверы Torx

Эти отвертки с торговыми марками были когда-то популярны в сфере безопасности и производства, но теперь стали очень распространенными и в коммерческих областях.

Лезвие отвертки имеет форму утопленной шестиконечной звезды, но с закругленными острыми углами. Это улучшает площадь контакта между наконечником отвертки и головкой винта и обеспечивает улучшенный крутящий момент. Из-за этого отвертка выдерживает максимальный крутящий момент и не выскальзывает или ломается.

Динамометрические отвертки имеют размер от 0,03 до 0,81 дюйма и имеют номера от T1 до T100. Чаще всего в здании используются размеры от Т15 до Т25.

Шестигранная отвертка Шестигранные отвертки

имеют шестигранную выемку, а не лезвие и наконечник, отсюда и название шестигранный привод. Они также известны как шестигранный ключ, шестигранный ключ или шестигранный ключ. Это необычная гибридная форма отверток, которая используется для закрепления болтов, а не винтов. Прямая ручка шестигранного гнезда означает, что вы можете повернуть болт, не занимая много места.

Чаще всего шестигранные шайбы используются для обслуживания велосипедов, а также для сборки мебели.Однако при выполнении этих задач лучше использовать шестигранный ключ с T0-рукояткой, поскольку он обеспечивает более высокий крутящий момент, чем тот, который поставляется с узкой рукояткой отвертки.

Робертсон Драйверы

Отвертки Robertson , также известные как отвертки с квадратной головкой, являются наименее распространенными отвертками. Тем не менее, он довольно популярен в стране своего происхождения, Канаде, и имеет очень высокий допуск крутящего момента, который иногда даже считается самым высоким среди всех драйверов.

Драйверы

Robertson имеют углубленное квадратное гнездо. Поскольку наконечник отсутствует, маловероятно, что отвертка Робертсона выпадет из выемки, а это означает, что может быть приложено очень большое усилие поворота. Фактически, более вероятно, что болт отломится до того, как водитель соскользнет.

Отвертка чаще всего используется в мебельной и автомобильной промышленности, потому что она очень прочная. Хотя их нет в базовых наборах инструментов для дома, они входят в полный набор отверток.

Драйверы с тройным крылом

Наконечник винтов Tri-wing чем-то напоминает вертушку и используется для завинчивания шурупов с треугольными головками с тремя выступами крыльев. Поскольку эти винты имеют такую ​​уникальную прорезь, их невозможно удалить без трехстворчатых отверток.

Эти драйверы сначала были изготовлены для использования в аэрокосмической технике, но теперь их легко найти в бытовой электронике. Драйверы Tri-wing стоят дорого и не так легко доступны, как другие драйверы.Однако их самым большим преимуществом является то, что они могут быть затянуты до чрезвычайно высоких значений крутящего момента.

Драйверы Tri-wing доступны в размерах от 1 до 3.

Треугольник

Эти трехугловые отвертки, также известные как ТА, имеют треугольный наконечник для установки на головках винтов с треугольными углублениями. Эти драйверы использовались в производстве игрушек, электроники и бытовой техники и были добавлены для повышения безопасности. Тем не менее, шестигранная отвертка также может зажимать винты TA, поэтому не многие наборы для самостоятельной сборки содержат треугольные отвертки.

Трехточечные приводы

Также известный как драйверы с тремя зубцами или Y-образными наконечниками, трехточечный драйвер имеет наконечник с тремя лезвиями, установленными под углом 120 градусов, образующими Y-образную форму. Винты, предназначенные для работы с этими драйверами, очень популярны в электронной промышленности, и технологические гиганты, такие как Nintendo и Apple, используют их в своих телефонах, игровых системах и других устройствах.

Трехточечные драйверы также решают проблемы безопасности, связанные с совместимостью трехугольных драйверов с шестнадцатеричными драйверами.Трехточечные винты можно обрабатывать только с трехточечными отвертками.

Гаечный ключ

Не путать с британским термином, обозначающим гаечный ключ, гаечный ключ также известен как Snake-Eyes , со скошенным носом и отверткой с перфорированной головкой. Эти странные отвертки оснащены наконечником с двумя зубцами, очень похожим на вилку для барбекю, который используется для заворачивания винтов с плоской головкой с двумя крошечными закругленными углублениями по обе стороны от головки, что делает их практически невозможными для удаления без гаечного ключа.

Поскольку они очень надежны, эти отвертки обычно используются обслуживающим персоналом автобусных вокзалов, лифтов, туалетов и метро. Имеются гаечные ключи размером от 4 до 12.

Головка сцепления

Эти инструменты, также известные как отвертка для галстуков-бабочек, используются для завинчивания шурупов с прорезью в форме галстука-бабочки. Эти отвертки используются во всей автомобильной промышленности и обычно использовались в старых автомобилях GM.

Отвертка со сцеплением имеет улучшенный крутящий момент и может выдерживать большее усилие поворота; однако эти типы винтов также можно ослаблять и затягивать с помощью шлицевых отверток.Есть еще одна версия безопасности, которую можно завинтить шлицевым ключом, но нельзя ослабить.

Отвертки этого типа можно найти в местах с плохим уходом, например, в тюрьмах.

Отвертка для болтов

Болстерная отвертка состоит из гайки, приваренной к верхней части вала под ручкой. Если винт плотно прилип к поверхности, вы можете ослабить его, приложив дополнительный крутящий момент, повернув приваренную гайку с помощью гаечного ключа.Это означает, что этот инструмент способен выдерживать максимальное давление.

Драйвер Frearson

Отвертка Frearson, также известная как Reed and Prince, очень похожа по конструкции на отвертку Phillip с некоторыми небольшими изменениями. Наконечник этой отвертки оснащен острым концом, в отличие от отвертки Филиппа, у которой острие тупо закругленные. Причем угол наклона наконечника ближе к 45 градусам, чем у драйверов Филиппа.

Уникальная форма позволяет отвертке прикладывать больший крутящий момент, чем Phillips, и работать с винтами Frearson всех размеров, а также с большим количеством винтов Phillip.Из-за этого отвертка используется в морской технике.

Отвертка японского промышленного стандарта

Эти отвертки имеют крестообразную форму, как Phillips, но опалены, чтобы не выдвигаться. Винты JIS можно найти на многих качественных товарах, импортируемых из Японии. Несмотря на то, что винты JIS могут быть открыты с помощью драйверов Phillips и Frearson, этот процесс непрост и может повредить или расколоть головку.

Винты

, совместимые с JIS, имеют небольшую точку возле паза, которая отличает их от других винтов.

Типы отверток

Вышеупомянутые отвертки были классифицированы на основе винтов, с которыми они работали; однако многие из них также имеют вариации рукоятки и хвостовика. Альтернативная конструкция помогает увеличить крутящий момент и обеспечивает лучший зазор.

Вот некоторые из самых популярных стилей:

Электрический

Эти отвертки работают от электричества, а это значит, что вам не нужно задействовать мышцы для приложения крутящего момента.Они также известны как отвертки и шуруповерты, и с их помощью можно легко и быстро завинтить шурупы, особенно со сломанной головкой.

На батарейках

Эти отвертки работают от небольших батареек, что означает, что они имеют компактную конструкцию. Хотя они не такие мощные, как другие отвертки, они легко помещаются в пояс с инструментами.

Проводной

Отвертки с сетевым шнуром поставляются с электрическим шнуром; однако они не очень популярны, так как их необходимо подключать к ближайшему источнику питания.Однако они выдают постоянный источник питания и чрезвычайно эффективны.

Беспроводной

Эти отвертки оснащены аккумулятором, что означает, что они обладают преимуществами как электрических отверток, так и отверток с батарейным питанием. К сожалению, это также делает их более громоздкими и тяжелыми, а по мере разряда аккумулятора они также теряют крутящий момент.

Магнитный

Магнитные отвертки имеют магнитный наконечник, который удерживает винт, что позволяет вставлять или вынимать винт одной рукой.Все больше и больше ручных отверток производят с магнитными наконечниками.

Ювелирный

Также известные как часы или драйвер для очков, они представляют собой высокоточные устройства, которые заворачивают крошечные винты на карманные часы и очки. Отвертки ювелира в основном крестовые или шлицевые.

Трещотка

Отвертка с храповым механизмом позволяет приложить крутящий момент только в одном направлении. При повороте в противоположном направлении храповик выйдет из зацепления, что обеспечит свободное вращение.

Это позволяет удерживать отвертку во время ее поворота до тех пор, пока запястье не будет повернуто максимально. Затем вы можете просто оставить головку отвертки в винте, а затем, когда ваше запястье будет готово, снова поверните его.

Это очень полезно для проектов, где сложно снять отвертку, а затем снова найти головку винта.

Отвертка FAQ

Отвертка — один из самых распространенных инструментов во всем мире. Используется в больших и малых проектах, а также весьма полезен.Если вы хотите узнать больше об истории отвертки и о том, как она работает, обязательно прочтите некоторые из часто задаваемых вопросов, перечисленных ниже.

Когда и где была изобретена отвертка? Кто это придумал?

На самом деле мы не знаем, кто изобрел отвертку. Первые винты и отвертки, вероятно, появились примерно в то же время, в первом веке нашей эры. Однако мы знаем, что первая металлическая столярная скоба (которая является предшественницей отвертки) датируется 1744 годом.Мы также знаем, что первая отвертка с крестообразным шлицем появилась только в 1930-х годах и была изобретена Генри Филлипсом в Соединенных Штатах.

Изолированы ли ручки отверток?

Ответ на этот вопрос немного сложнее, чем вы думаете. Учитывая огромное количество различных моделей отверток, практически невозможно прийти к какому-либо единому мнению. На самом деле большинство рукояток отверток изолированы, а типичные промышленные модели имеют изоляцию до одной тысячи вольт.С учетом сказанного, никогда не следует верить в то, что отвертка действительно изолирована, пока вы не подтвердите этот факт производителю.

Как работает отвертка?

Отвертка на самом деле является одним из самых простых инструментов, обладающим одной из самых уникальных функций. Инструмент представляет собой простой кусок металла, обычно прикрепленный к рукоятке, с головкой уникальной формы. Пользователь вставляет головку отвертки в прорези на инструменте и поворачивает. Прочная металлическая конструкция устройства предотвращает его изгиб или вращение, поэтому вместо этого перемещается объект на другом конце.

Можно ли использовать отвертку как долото?

Отвертку, вероятно, можно использовать как зубило в крайнем случае, но делать это не рекомендуется. Использование отвертки вместо стамески может не только повредить отвертку, но и очень небезопасно. Помните, что отвертка не предназначена для многократных ударов по объекту, поэтому она может сломаться или расколоться при повторном контакте. Таким образом, отвертку следует использовать как долото только в экстренных случаях.

Какие бывают размеры отверток?

Отвертки обычно имеют размер по двум факторам — ширине головки отвертки и длине ее стержня.И длина, и ширина могут сильно различаться: некоторые отвертки имеют ширину всего миллиметр, а другие — почти дюйм. Отвертки имеют размеры как в метрической, так и в английской системе мер, поэтому всегда полезно взглянуть на масштаб винта, который вы будете использовать, прежде чем совершать покупку.

Как намагнитить отвертку?

Намагничивание отвертки требует выполнения нескольких шагов. Во-первых, убедитесь, что отвертка чистая. Затем вам нужно провести сильным магнитом от нижней части стержня отвертки к верхней части.Сделайте это несколько раз, затем поверните отвертку на четверть оборота. Продолжайте водить магнитом по отвертке, пока не обойдете инструмент полностью.

Какие отвертки мне купить?

Вероятно, самый важный фактор при покупке отвертки — это цена. У дешевых отверток неизвестных производителей есть проблемы с наконечниками, которые не подходят ни к одному типу шурупов.

Дешевые отвертки также могут быть изготовлены из мягкого материала, который легко трескается при повышенном крутящем моменте.Они также могут повредить винт до такой степени, что его будет очень трудно удалить, не повредив рабочую поверхность.

Покупая отвертки, всегда покупайте отвертки надежных производителей. Вы также должны взять несколько винтов, с которыми вам нужно работать, чтобы увидеть, подходят ли они для отвертки.

Никогда не покупайте отвертки, наконечники которых не совсем подходят для винтов, которые вы собираетесь использовать.

Связано: Типы электроинструментов | Виды ножниц | Типы защитных очков

Для чего, черт возьми, нужны отвертки и биты Milwaukee ECX?

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Я работал над постом, собирающим все новые отвертки Milwaukee, и, имея дело со знакомыми наконечниками, такими как Phillips, Torx и квадратный привод, я также продолжал сталкиваться с ECX. Я не был знаком с битами ECX, поэтому мне пришлось провести небольшое исследование.

Биты

ECX предназначены для крепления к конкретному типу винтов с комбинированной головкой, которые вы видите на многих электрических компонентах и ​​винтах клемм (показаны ниже). Эти винты с комбинированной головкой можно повернуть крестовой, шлицевой или квадратной отверткой.Есть также другие типы комбинированных головок, которые я покажу позже в посте, с которыми ECX не работает.

Мне не удалось найти хорошую фотографию того, как выглядит наконечник ECX, поэтому мне пришлось купить несколько битов ECX и сделать фотографию выше. Биты ECX также очень похожи на биты комбинированного наконечника Кляйна, о которых Стюарт писал некоторое время назад.

Биты ECX

бывают двух размеров: ECX 1 и ECX 2. По моим собственным измерениям приобретенных мною ударных долот Milwaukee, ECX 1 соответствует комбинации квадратного хвостовика № 1 и лезвия с прорезями 1/4 дюйма, а ECX 2 соответствует к комбинации квадрата №2 и лезвия с пазами 9/32 ″.Я не знаю, как соотнести размер с битой Филлипса.

Присмотревшись к этим двум битам, вы увидите, почему бит ECX 2 имеет ширину 9/32 дюйма, что является наибольшей шириной, которую вы можете получить на шестнадцатеричном бите 1/4 дюйма, если переходить от точки к точке.

Вот несколько примеров мест, где вы можете столкнуться с комбинированными винтами:

Выше — комбинированная винтовая муфта. Некоторые кабельные муфты и соединители проводов используют комбинированный винт той или иной формы.

В некоторых автоматических выключателях используется комбинированный привод, для которого разработан ECX.

Теперь вам не нужно быть электриком, чтобы столкнуться с комбинированными винтами, они тоже используются в повседневных предметах, таких как вилки и розетки.

Выше — запасная вилка, которую я нашел, блуждая по Home Depot.

В приведенной выше розетке используются комбинированные винты как для винтов клемм, так и для винтов, удерживающих ее в электрической коробке.

Как я уже упоминал выше, существует несколько различных типов комбинированных винтов.

Показанный здесь автоматический выключатель имеет комбинированную головку с прорезью и квадратную головку.Обратите внимание, что квадратная головка находится на одной линии с пазом, а не по диагонали, как тип головки винта, для которого была разработана бит ECX.

Этот выключатель, который я нашел, имеет комбинированную головку с пазом и квадратом, в которой квадратный хвостовик расположен по диагонали к пазу. Я подозреваю, что бит ECX подойдет для этого винта, но я не уверен.

Наконец, этот старый переключатель имеет комбинацию Phillips и шлицевую головку. Он НЕ совместим с битом ECX.

Последние мысли

Весь смысл винта с комбинированной головкой заключается в том, что вы можете использовать любую имеющуюся при себе отвертку или биту, которая есть в вашем отвертке, чтобы повернуть его, и что вам не нужно носить с собой арсенал отверток или полный карман отвертки.Разве создание еще одной биты или отвертки, которую вам нужно носить с собой, не кажется контрпродуктивным?

Если при создании головки комбинированного типа вы делаете головку, которая на самом деле не очень хорошо подходит ни к одному типу драйвера, то создание новой биты, которая лучше подходит для этих винтов, может вызвать меньше разочарований. Milwaukee утверждает, что отверточные насадки ECX: «… разработаны для превосходного сцепления с поверхностью и исключают закругление головок крепежа».

Облегчает ли ECX жизнь или просто добавляет ненужных сложностей? Я не могу ответить.Может, у тебя получится.

Основы работы с отверткой

: как правильно пользоваться отверткой

Сегодня мы возвращаемся к нашей серии под названием «Инструментальное мастерство». Цель этой серии — передать основы использования инструментов поколению мужчин, которые так и не научились быть удобными.

В этом выпуске мы обращаем внимание на простую ручную отвертку. Мы рассмотрим различные типы отверток, способы их эффективного использования и советы по уходу за отвертками, чтобы вы могли передать их своим внукам.

Детали отвертки

Отвертка состоит из четырех частей: 1) рукоятки, 2) стержня, 3) лезвия и 4) наконечника.

Типы отверток

Отвертки отличаются друг от друга по типу наконечника и типу закручиваемого винта. Двумя наиболее распространенными наконечниками отверток являются: 1) отвертка с шлицевой головкой и 2) отвертка с крестообразным шлицем.

Отвертка с шлицевой головкой (плоская / обычная отвертка). Отвертка с шлицевой головкой состоит из одного плоского лезвия, которое вставляется в единственный паз традиционных винтов. Это самая старая и самая распространенная отвертка в мире.

Отвертка с крестообразным шлицем. Отвертка с крестообразным шлицем имеет на конце звездообразный наконечник, который входит в мелкое крестообразное углубление соответствующего винта. Такая конструкция позволяет пользователю прикладывать больший крутящий момент, чем это возможно с помощью отвертки с плоским жалом. Это нажатие заставляет лезвия отвертки Phillips выскользнуть, прежде чем может произойти чрезмерное затягивание.

Хотя это наиболее распространенные отвертки, существует несколько других типов для различных работ. Просмотрите этот сайт, чтобы увидеть различные типы отверток.

Какие отвертки нужны в вашем ящике для инструментов?

Вам не понадобится слишком много отверток в вашем ящике для инструментов. Ниже приведен рекомендуемый список отверток, которые помогут вам справиться с любой работой, с которой вы можете столкнуться дома.

  • Сверхпрочный квадратный нож. Длинная отвертка с квадратным лезвием для тяжелых условий эксплуатации пригодится для тех работ, когда вам нужен большой крутящий момент и мощность привода.
  • Отвертка шлицевая средняя и малая.
  • Отвертка для шкафов. Корпусная отвертка имеет более тонкий стержень, чем у большинства отверток. Тонкий стержень позволяет наконечнику достать винты в глубоких отверстиях, не повреждая окружающую древесину. Кроме того, наконечник отвертки для шкафов прямой, а не конический, как у традиционной отвертки с плоской головкой.
  • Отвертка Phillips среднего размера.
  • Короткая отвертка Phillips. Используйте короткую отвертку, когда у вас мало места для работы.
  • Отвертка с храповым механизмом. Если вы много заворачиваете, возможно, вам стоит приобрести отвертку с храповым механизмом. Как следует из названия, у этой отвертки есть храповое устройство, которое фиксирует стержень на месте при повороте по часовой стрелке, но затем ослабляется при повороте против часовой стрелки. Вместо того, чтобы каждый раз вынимать отвертку из винта, вы можете оставить ее в винте и просто повернуть обратно в исходное положение.

Выберите правильную отвертку

Самая большая ошибка, которую делают люди, используя отвертку, — это то, что для работы используется неподходящий тип. Следовательно, они либо снимают винт, что затрудняет его удаление в случае необходимости, либо повреждают совершенно хорошую отвертку. Следуйте этим советам, чтобы избежать этих головных болей.

Отвертки с шлицевой головкой для шлицевых винтов, отвертки с крестообразным шлицем для винтов с крестообразным шлицем. Вы могли подумать, что это очевидно, но многие люди используют отвертку с плоской головкой для винта с крестообразным шлицем, если под рукой нет отвертки с крестообразным шлицем.Не будь этим парнем. Конечно, вам, возможно, удастся избежать неприятностей несколько раз, но вы рискуете сорвать винт или повредить лезвие отвертки.

Используйте наконечник подходящего размера. Кончик отвертки должен полностью заполнять прорезь винта, который вы ввинчиваете или удаляете. Если наконечник будет слишком узким, рычаг будет значительно снижен во время вождения, а это значит, что вам придется задействовать больше мышц, чтобы закрутить винт. Кроме того, вы рискуете сорвать винт и погнуть кончик отвертки.

Если наконечник слишком широкий, вы рискуете повредить поверхность, на которую ввинчиваетесь.

Если наконечник слишком толстый, лезвие не войдет в паз для винта и просто выскользнет во время движения.

Чтобы подобрать подходящую отвертку для работы, воспользуйтесь этой таблицей размеров отверток.

Отвертки и винты с шлицевой головкой

Размер лезвия Размер винта
3/32 дюйма O и 1
1/8 дюйма 2
5/32 дюйма 3
3/16 дюйма 4 и 5
1/4 дюйма 6 и 7
5/16 ” 8-10
3/8 дюйма 12–14
7/16 ” 16–18
1/2 ” 18 на 24

Отвертки и винты с крестообразным шлицем

Размер лезвия Размер винта
0 O и 1
1 от 2 до 4
2 5–9
3 от 10 до 16
4 18 на 24

Как пользоваться отверткой

Создайте пилотное отверстие. При ввинчивании шурупов в дерево рекомендуется сначала просверлить пилотное отверстие. Без направляющих отверстий винты имеют тенденцию повторять структуру древесины, что приводит к изогнутым винтам. Таким образом, направляющие отверстия гарантируют, что вы закрутите винт прямо.

Кроме того, направляющие отверстия предотвращают раскалывание древесины при ввинчивании шурупа. Для небольших шурупов в мягкой древесине проделайте пилотное отверстие, используя пробивное отверстие и шило. Для шурупов большего размера и всех шурупов из твердой древесины просверлите пилотное отверстие с помощью какого-нибудь расточного инструмента.

Заверните винт. Установите винт на наконечник отвертки и удерживайте винт и наконечник вместе пальцами одной руки. Слегка надавите на отвертку, поворачивая ее по часовой стрелке, пока винт не войдет в зацепление с деревом.

Продолжайте движение. Когда резьба винта войдет в контакт с деревом, переместите пальцы, удерживавшие винт, на стержень отвертки. Используйте эти пальцы в качестве направляющих, чтобы удерживать наконечник на одном уровне с винтом.Надавите на драйвер, чтобы он оставался в гнезде.

Наконечники отвертки от дедушки

Натереть резьбу пчелиным воском или мылом. Это облегчает заворачивание шурупов, особенно по твердой древесине.

Увеличьте рычаг с помощью разводного ключа. Если вы заворачиваете или откручиваете особенно стойкий винт, добавьте к уравнению разводной гаечный ключ. Возьмитесь гаечным ключом за кончик лезвия отвертки. Поворачивая отвертку, поворачивайте гаечный ключ.Это даст вам немного больше рычагов для закручивания даже самых стойких винтов.

Для труднодоступных мест используйте держатель винта. Иногда вы просто не можете взяться за место, чтобы удержать винт, когда начинаете его заворачивать. В такие моменты используйте держатель для винта. Он находится на конце отвертки и имеет набор губок, которые удерживают винт на месте, когда вы начинаете заворачивать.

Получите больше мощности. Для большей мощности используйте отвертку с более коротким стержнем.Также попробуйте надавить вниз на отвертку свободной рукой.

Обслуживание отверток

Используйте отвертки только для заворачивания винтов. Отвертки выполняют одно задание: закручивают и затягивают винты. Их нельзя использовать в качестве шпателей и стамески, для открывания банок с краской или нанесения ударов известным велосипедистам. Использование отвертки не по назначению приведет только к повреждению отвертки и жизни в тюрьме.

Держите кончик под прямым углом (как подбородок). Независимо от того, насколько тщательно вы обращаетесь с отвертками, они обязательно изнашиваются или имеют сколы. Если вы заметили, что наконечник отвертки стал немного закругленным или сколотым, не используйте его. Вы рискуете выскочить отверткой из винта и поранить себя или поверхность, в которую вы ввинчиваете. Чтобы исправить любое закругление или скол на наконечнике, просто отшлифуйте его до квадрата с помощью настольной шлифовальной машины. Избегайте перегрева насадки. Если вы это сделаете, вы испортите настроение металлу.

Нефть. Во избежание коррозии храните инструменты в прохладном сухом месте. Также не помешает протереть хвостовик маслом и время от времени подносить к отверткам немного стальной ваты.

Могу я просто использовать отвертку?

Бьюсь об заклад, многие из вас спрашивают: «Можно мне просто использовать отвертку?» Вы действительно можете. Если вы планируете заворачивать тонну шурупов, то вложение в качественную электрическую отвертку может окупиться. Однако будьте осторожны при использовании отверток или дрелей, которые можно преобразовать в отвертки.Они часто обеспечивают больший крутящий момент и мощность, чем вам нужно, что, если вы не будете осторожны, может привести к повреждению дерева или повреждению шурупа. Заворачивание винта вручную предотвращает это, потому что вы можете «почувствовать», когда винт достаточно затянут.

Если вы не планируете делать тонну завинчивания (вы закончили шить свой дикий овес для инструментов), то вы можете обойтись просто набором ручных отверток.

Дополнительная литература:
Инструменты: ключи
Инструменты: ручная пила
Инструменты: молоток

Руководство по размерам отверток

(с диаграммами)

Примечание. Этот пост может содержать партнерские ссылки.Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 26 апреля 2021 г.

Вы когда-нибудь смотрели на набор отверток и думали: «Их больше, чем мне когда-либо понадобится», только чтобы прочитать отзывы и обнаружить, что они неполные?

Получение набора, который имеет наиболее нужные вам размеры, часто может быть более важным, чем покупка «полного набора», в котором отсутствуют один или два основных размера. Но как узнать, есть ли у вас все необходимые размеры?

Прочтите, чтобы узнать больше о различных размерах отверток, доступных для пяти наиболее распространенных форм головок винтов.

Отвертка с плоской головкой, размеры

Обычно называемые шлицевой отверткой, они имеют клиновидное лезвие, которое сразу же узнает любой ребенок. Вы можете часто использовать шлицевую отвертку для работы с головками с немного большим пазом или даже крестообразными (или другими крестообразными) головками в крайнем случае.

К сожалению, способ измерения отверток с плоской головкой может быть неприятным, так как редко указывается толщина наконечника. Хорошая новость заключается в том, что ширина наконечника и длина хвостовика указаны в предоставленных измерениях.Эти размеры представлены как ширина по длине (например, 1/8 ″ x 4 ″).

Длина хвостовика влияет на то, поместится ли отвертка в более глубокую выемку (идеально подходит для работы в автомобиле) или будет ли она лучше всего работать там, где очень мало места для вашей руки. Обратите внимание, что длина ручки пропорциональна длине стержня, поэтому у приводов с коротким стержнем также есть короткие ручки.

См. Также: Детали отвертки

Таблица прецизионных размеров со шлицами

Ширина наконечника (SAE) Ширина наконечника (метрическая)
0.8 мм
1 мм
1,2 мм
1,5 мм
1,8 мм
2 мм 3/4
1/8 « 3 мм
3,5 мм
5/32″ 4 мм

Таблица стандартных размеров со шлицами

3 SAE

Ширина наконечника (метрическая)
3/16 дюйма
4.5 мм
5 мм
7/32 « 5,5 мм
6 мм
1/4″ 6.5 мм
5
3/8 «

Отвертка Phillips Размер

Этот популярный крестообразный привод стал стандартом во многих странах. Менее подвержена скольжению, чем шлицевые отвертки, конструкция все еще имеет некоторые проблемы при высоком крутящем моменте, которые с тех пор были решены в более новых крестообразных конструкциях.

Как и шлицевые отвертки, диски Phillips популярны при выполнении точных работ, являясь основным элементом портативных компьютеров и другой электроники.

В некоторой степени отвертки Phillips можно использовать с любым крестообразным винтом, хотя существует повышенный риск выпадения кулачка и повреждения головки. Частично это связано с тем, что размер драйвера Phillips определяется числовым кодом, а не британской системой мер / SAE, и он может поместиться на два-пять размеров головки выше своего собственного.

Таблица прецизионных размеров Phillips

Таблица стандартных размеров
Phillips # Ширина наконечника (метрическая) Подходят для размеров винтов
# 0000 1 мм 1 000 0005 мм
# 00 2 мм
# 0 2,5 мм 0-1
# 1 3 мм 2-4
Phillips # Ширина наконечника (метрическая) Подходит для винтов размером
# 2 3,5 мм 5-9
# 3 10-14, 16
# 4 6 мм 18, 20, 24
# 5 8 мм 5/8 «и 3/4»
(крепежные винты)

Размер отвертки Pozidriv

Этот винтовой привод часто называют улучшенной версией привода Phillips.Вместо заостренного наконечника Phillips, сужающихся боковых сторон и закругленных углов у Pozidriv есть тупой наконечник, параллельные боковые стороны и дополнительное небольшое ребро между каждым пазом. Это позволяет усилить захват между битой и застежкой.

Хотя вы можете вставить биту Phillips в застежку Pozidriv, она, скорее всего, выйдет из строя, прежде чем вы сможете полностью затянуть ее. Бита Pozidriv не помещается в застежку Phillips. На битах Pozidriv есть отметка «PZ» вместе с пятью стандартными размерами.

Таблица размеров Pozidriv

M1.6, M2 От
Размер # Шурупы по дереву Машинные / самонарезающие винты Метрические винты
# 0 # 0, # 1
# 1 # 2, # 3, # 4 # 2, # 3, # 4 M2.5, M3
# 2 # 5 до # 9 # 5 до # 10 M3.5, M4, M5
# 3 # 10 до # 16 # 12 (или 1/4 «, 5/16») M6
# 4 # 18 до # 24 5/16 «до 1/2» M8, M10

Отвертка с шестигранной головкой Размеры

Шестигранные ключи названы потому, что у них гладкий шестигранный хвостовик нет головы.Эти отвертки, которые чаще называются шестигранными ключами, иногда бывают с L-образным хвостовиком без ручки, имеют несколько выдвижных размеров с центральной ручкой (как швейцарские армейские ножи) или даже с шаровидным наконечником.

Измерения для шестигранных ключей выполняются через AF (сокращение от «поперек квартиры»). Например, чтобы измерить немаркированный ключ, вы должны измерить расстояние между двумя противоположными концами. Это позволяет легко определить ключ, необходимый для конкретного винта с шестигранной головкой, если вы не уверены в размере.

Таблица размеров шестигранных ключей

/ 32 дюйма / 64 дюйма 9 мм
Ширина наконечника (SAE) Ширина наконечника (метрическая)
,7 мм
.9 мм
1,2 мм
1,3 мм
1,5 мм
1/16 « 1,6 мм
5/64″ 2 мм 3/64
2,4 мм
2.5 мм
7/64 « 2,8 мм
3 мм
1/8″ 3,2 мм
9/64 « 3,5 мм
4 мм
11/64 дюйма 4,4 мм
4,5 мм
3/16 дюйма 4,8 мм
75 13663
75 13667 5,2 мм
7/32 дюйма 5.5 мм
15/64 « 6 мм
1/4″ 6,4 мм
7 мм
5/16 « 8 мм
3/8 « 9,5 мм
10 мм
1/2″ 12,7 мм

Отвертка Robertson 2 Размеры

, электрические 9000 Популярные электрические размеры 9000 полей, привод Робертсона (обычно называемый квадратным приводом) более распространен в Канаде, чем в США, из-за проблем с лицензированием, возникших ранее в его истории.

Теперь, когда срок действия первоначальных патентов и лицензионных ограничений истекает, винты Робертсона приобретают все большую популярность во всем мире.

Как и в отвертках Phillips, в приводах Robertson используется система нумерации. Однако их отличает то, что все размеры имеют цветовую кодировку для удобства использования.

Таблица размеров Robertson

Коричневый
Цветовой код Размер # Подходит для винтов
Оранжевый # 00 1-2
Желтый # 3 4
Зеленый # 1 5-7
Красный # 2 8-10
Черный # 3 12, 1/4 «
# 4 5/16 «, 3/8»

Размер отвертки Torx

Иногда его называют звездчатым приводом из-за его округлой формы с шестигранной звездой. работают при более высоких крутящих моментах и ​​имеют более длительный срок службы, чем другие популярные типы отверток.

Это сделало их довольно популярными как в электронной, так и в автомобильной промышленности. Их также можно использовать в качестве экстренной замены шестигранным приводам, хотя существует более высокий риск снятия головки.

Приводы Torx

используют систему нумерации, основанную на расстоянии между двумя противоположными точками. В отличие от других измерительных систем с отверткой, одинаковые числа на отвертке Torx применимы как к шкале SAE, так и к метрической шкале.

Вы можете определить размер, необходимый для произвольного винта, измерив ширину паза и сравнив ее с таблицей размеров Torx.

Таблица размеров Torx

9067 «
Размер Torx Ширина (SAE) Ширина (метрическая)
T1 ,031 « ,81 мм
.93 мм
T3 .046″ 1,10 мм
T4 .050 « 1,28 мм
T5 .
Т6 .066 « 1,70 мм
T7 0,078″ 1,99 мм
T8 0,090 « 2,31 мм
T6
T6
T10 .107 « 2,74 мм
T15 .128″ 3,27 мм
T20 . 4.43 мм. .306 « 7,82 мм
T50 .346″ 8,83 мм
T55 .440 « 11,22 мм .440″
T70 .610 « 15,51 мм
T80 . 690″ 17,54 мм
T90 .784 « 19,92 мм
9088 мм
9088

7 июля 1936: Возьми себя в руки — Филлипс закручивает ящик для инструментов


__1936: __Генри Ф. Филлипс получает патенты на новый тип винта и новую отвертку, необходимую для его работы. Он меняет мир массового производства и ремонта машин, не говоря уже о вашем домашнем ящике с инструментами.

Филлипс был бизнесменом из Портленда, штат Орегон, который изобрел что-то для решения проблемы, о существовании которой знали лишь немногие мастера по ремонту дома или своими руками. В те дни, если вы хотели вбить винт в отверстие, вы просто брали шлицевую отвертку подходящего размера и делали это.

Единственное, над чем нужно было ломать голову, — это размер. Слишком большой не влезет; слишком маленький не даст вам достаточного крутящего момента.

Итак, зачем вам теперь брать отвертку правильного типа и размера? Этого достаточно, чтобы рассердить.

Филипс не пытался облегчить жизнь ручными инструментами. Он пытался решить промышленную проблему. Чтобы вкрутить винт со шлицем, вам потребуется координация рук и глаз, чтобы совместить отвертку и паз. Если вы машина — особенно машина 1930-х годов — у вас нет глаза, и ваша координация рук может зависеть от людей.

Винт с крестообразным шлицем и отвертка с крестообразным шлицем были разработаны для электроинструментов, особенно для электроинструментов на сборочных линиях. Неглубокая крестообразная прорезь в винте позволяет сужающейся крестообразной форме отвертки автоматически садиться на место при достижении контакта и вращения.Это экономит секунду или две, и если у вас есть сотни винтов в тысячах единиц (скажем, автомобилей), вы говорите здесь о многом.

И усилитель Phillips не только быстро включается, он остается включенным и не выскальзывает из винта. Еще одно преимущество: трудно открутить электроинструментом. Отвертка, скорее всего, просто выскочит, когда винт полностью затянут.

Оказывается, Питер Л. Робертсон запатентовал самозажигающийся винт с квадратным головкой в ​​Канаде в 1907 году.Некоторые канадские фабрики приняли его, но Робертсон был раздосадован натиском Первой мировой войны и его собственной настойчивостью в сохранении жесткого контроля над технологией.

Филипс подал заявку на получение собственных патентов в 1934 и 1936 годах. После нескольких лет отказов он заставил American Screw Co. потратить 500 000 долларов (8 миллионов долларов в сегодняшних деньгах) на разработку производственного процесса. American Screw убедила General Motors попробовать новомодные застежки на Кадиллаке 1936 года.

Presto, пер. К 1940 году почти все американские автопроизводители перешли на винты Phillips.Американские джипы и танки времен Второй мировой войны, не говоря уже о самолетах, были собраны быстро и эффективно, отчасти благодаря Генри Филлипсу.

Сегодня производители могут выбирать из широкого спектра винтов, включая квадрат Робертсона, шестигранник с шестигранной головкой и некоторые экзотические разновидности, разработанные компанией Phillips Screw Co. со всевозможными отвертками (или битами-отвертками) их разнообразие может раздражать. Выступ Phillips — когда вы зашли достаточно далеко и инструмент выскочит из винта — привело к множеству ненормативной лексики.А ослабление винта Phillips с механическим приводом с помощью ручной отвертки, очевидно, напомнило многим, судя по их языку, упорство суки, защищающей своих новорожденных щенков.

Тем не менее, помните Генри Филлипса нежно. Его винты скрепляют вашу жизнь.

Источник: American Heritage Invention & Technology magazine, 2001.

Патентная диаграмма предоставлена ​​Бюро по патентам и товарным знакам США.

Эта статья впервые появилась на сайте Wired.com 7 июля 2008 г.

См. также: — Металлическая ручка с уровнем и отверткой

Как не завинтить упорный винт

«Я собираю стол для костра сжиженного газа для патио. Ножки (металл) крепятся к столешнице (металл) винтами с шестигранной головкой. Один из винтов не затянется в отверстии. Он просто бесконечно крутится. Я попытался вытащить его, открутив его, но я тоже не могу вытащить его, снова он просто крутится и крутится. Я раздевал это? Как вынуть винт, чтобы использовать другой винт? — Читатель WYSK разочаровался в SoCal, Сью

Привет, Сью, я рад, что вы написали этот вопрос.Мы все можем понять, что нас завалили винтом. Будь то открученный винт, который крутится и крутится, или винт, который застрял на месте и просто не сдвинется с места, в зависимости от сценария, все они довольно разочаровывают и могут приостановить проект, пока вы не вытащите эту присоску.

Мне кажется, что в вашем случае резьба винтов или резьбовых отверстий могла быть неисправной на заводе. Другой сценарий может заключаться в том, что, когда вы вкручивали его, вы случайно ввинчивали винт под углом, и, поскольку какой-то металл может быть мягким, вы исказили рисунок резьбы.

В любом случае, вот несколько способов открутить отслоившийся или застрявший винт.


Потяните назад

Поместите кончик отвертки с плоской головкой (или чего-нибудь твердого и плоского) за головку винта и, пока вы откручиваете отверткой, потяните головку винта на себя, помогая винту отступать, когда вы поворачиваете водителя. (Сью, я думаю, что этот метод подойдет вам лучше всего.)

Уловка с резинкой

Этот метод хорошо работает с изношенными и потерявшими форму головами, не оставляя никаких краев, которые водитель мог бы схватить.Наденьте плоский кусок резинки на головку винта, затем плотно вставьте наконечник отвертки в головку через резину и поверните. Резина создаст сцепление и поможет отвертке зацепиться за отверстие в головке.

Клещи для фиксации

Используйте фиксирующие пинцеты (также известные как тиски) вокруг головы. После фиксации на месте поверните плоскогубцы против часовой стрелки и выверните винт. Этот метод также работает, когда голова отломилась во время удаления.

Вырезать путь

Для полностью снятой головки винта используйте инструмент типа Dremel, чтобы пропилить в головке паз, достаточно широкий, чтобы в него поместился отвертка с плоской головкой.Теперь у вас есть новый паз для винта, и вы можете использовать отвертку с плоской головкой, чтобы открутить его, независимо от того, какой это был винт.

Инструмент для извлечения шурупов

По сути, это сверло, используемое в сверле, которое сначала полирует / расширяет отверстие в головке винта, а затем в это отверстие вставляется другое извлекающее сверло, которое врезается в винт и позволяет вам открутить. Существуют разные размеры и типы, но концепция работает одинаково. Мне нравятся комплекты экстракторов, в которых сверло (полировальное) находится на одном конце, а конец экстрактора — на другом.

Смазка

Если винт заржавел и застрял на месте, сначала сбрызните его проникающим маслом, дайте ему впитаться в течение нескольких минут, затем попробуйте открутить.

С этими наконечниками для снятия в кармане, в следующий раз, когда упрямый винт скажет: « винт тебе , средний проект», вы можете посмотреть на его квадрат в головке , и сказать: «дружище, ты» ты так далеко отсюда! »


Есть вопрос «Сделай сам»? Спросите эксперта!

Если у вас есть вопрос о ремонте, обслуживании или улучшении дома своими руками для Нормы, сейчас у вас есть шанс спросить эксперта и получить от нее ответ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
