Виды отверток Виды отверток

19 декабря 2022

Гирин Кирилл

Отвертки – ручной инструмент, востребованный при ремонтных, монтажных и демонтажных работах. Изделия формируют разъемные соединения, обеспечивают быструю разборку композитных узлов и замену изношенных элементов.

В материале:

• Типы наконечников отверток
• Прямой шлиц SL
• Крестообразные шлицы
• Французский шлиц
• Квадратные шлицы
• Внутренние шестигранники
• Пятилучевые шлицы
• Шлицы звездообразного типа
• Комбинированные шлицы
• Конструктивное исполнение отверток
• Классические отвертки
• Гибкие отвертки
• Диэлектрические отвертки
• Индикаторные отвертки
• Инструмент для точных работ
• Ударно-поворотные отвертки
• Отвертки с храповым механизмом
• Отвертки под биты
• Рукояти

Все виды отверток имеют схожую конструкцию: рукоять и металлический стержень. Последний обладает наконечником заданной формы, совместимым с определенными метизами.

Типы наконечников отверток

Тип наконечника отвертки – ключевой параметр. Он определяет область использования инструмента и типы компонентов, с которыми возможна работа.

Требования ко всем видам наконечников отверток.

• Высокая точность исполнения. Строгое соблюдение типоразмеров гарантирует плотный контакт с крепежом. Отклонения приведут к проскальзыванию инструмента, увеличат риск порчи метиза.
• Использование качественное стали. Наконечник испытывает значительные нагрузки. Применение сплава с низкими прочностными характеристиками – гарантия быстрого износа изделия.

Известные производители изготавливают наконечники из легированной стали. Материал усилен хромом, молибденом и ванадием, устойчив к механическому воздействию и коррозионному поражению.

Прямой шлиц SL

Тип наконечника отвертки SL – один из наиболее популярных. Он позволяет работать с винтами и шурупами, не требующими сильной затяжки. Такие метизы используются в малоответственных конструкциях, широко применялись в изделиях времен СССР.

Рис. 1 Шляпка метиза под шлиц SL

Выделяют два типа шлицевых отверток SL: первый – с плоскими шлицами классической формы, второй – с радиусным основанием. Классические шлицы имеют заточку под острым углом, могут смещаться во время вращения. При этом они позволяют поддеть метиз и работать с поврежденными крепежами. Радиусное основание повышает надежность фиксации, но исключает работу с проблемными элементами.

Рис. 2 Отвертка со шлицом SL

Крестообразные шлицы

Обширная группа шлицов. В наличии классические и модифицированные решения. Последние обладают улучшенными эксплуатационными показателями, предназначены для особых работ.

Филлипс (РН)

Популярный тип шлица в России и ЕС. Он обеспечивает надежный контакт с инструментом, позволяет прикладывать значительные усилия при протяжке.

Рис. 3 Шляпка метиза под шлиц РН

Наличие дополнительных граней повышает комфорт работы с электроинструментом и эффективность труда в различных пространственных положениях. Тип наконечника отвертки PH имеет числовое обозначение: 0000, 000, 00, 0, а также 1, 2, 3 или 4. Цифры соответствуют размерности шлица: чем больше число, тем крупнее размер.

Рис. 4 Отвертка со шлицем РН

Позидрив (PZ)

Отвертка типа PZ является модифицированной версией PH. Ключевое отличие – дополнительные пазы под 45 градусов. Они увеличивают площадь контакта, способствуют надежной фиксации отвертки. Основной недостаток – более высокая цена в сравнении с базовой моделью.

Производители предлагают 5 типов отверток PZ. Изделия имеют соответствующие номера. Чем выше число – тем крупнее инструмент.

Рис. 5 Шляпка метиза под шлиц PZ

ВАЖНО. Недопустимо использование отверток РН для работы с метизами PZ. Крепежи отличаются не только дополнительными элементами, но и формой канавок: у РН они заточены под небольшим углом, у PZ – параллельны.

Рис. 6 Отвертка со шлицом PZ

Фриасон

Конструкция шлица напоминает PH: перекрестие без дополнительных элементов. Различие кроется в деталях.

• На гранях отсутствуют скругления. Углы всегда прямые.
• Сортамент не предусматривает типоразмеры. Одна отвертка подходит для всех типов метизов.
• Существенно снижен риск выталкивания инструмента из головки крепежа (проблема актуальна при значительном крутящем моменте).

Метизы в исполнении Фриасон используются при сборке морского оборудования и узлов с повышенными требованиями к надежности.

Рис. 7 Шляпка метиза под шлиц Frearson

Supadriv

Усовершенствованный шлиц PZ. Отличие заключаете в одной диагональной риске и выраженном квадратном основании. Отвертки для двух типов крепежей взаимозаменяемы. Это упрощает работу с метизами, расширяет возможности мастера.

Рис. 8 Шляпка метиза под шлиц Supadriv

Филлипс РН2

Тип отверток PH второго поколения. Ключевое отличие изделий – наличие специальных зубцов на поверхности шлица. Они контактируют с аналогичными элементами внутри метиза, обеспечивая надежное зацепление.

Рис. 9 Шляпка метиза под шлиц Ph3

Отвертки РН второго поколения формируют большие зацепляющие усилия, устойчивы к выталкиванию при работе на высоких оборотах. Идентифицировать метизы и инструменты РН2 несложно. Первые имеют соответствующие риски на шляпке, вторые – зазубрины на боковых гранях.

Рис. 10 Винт и бита РН2

Французский шлиц

Отвертки ступенчатой формы, разработанные в соответствующей стране. Производителем предусмотрен секрет, увеличивающий прочность сцепления и исключающий выталкивание.

Рис. 11 Шляпка метиза под французский шлиц

Инструмент не получил широкого распространения в России. Как правило, он используется европейскими производителями автомобилей и бытовой техники.

Рис. 12 Бита с французским шлицем

JIS B 1012

Особый тип крестообразных отверток, придуманный в Японии. Прямое сведение пересекающихся прорезей в отсутствии острой части повышает удобство работы при значительном крутящем моменте.

Рис. 13 Схематическое изображение шлица JIS

Внешняя схожесть шлицов JIS и РН обманчива. Попытка использования отвертки Филлипс для откручивания японских метизов приведет к повреждению последней, исключит полноценную работу с разъемным соединением.

Рис. 14 Отвертка JIS-B-1012

Mortorq

Уникальный тип крестовых отверток, разработанный компанией Phillips. Отличительные особенности инструмента:

• толстый крестообразный профиль;
• скос на каждом из краев инструмента;
• скругленные углы.

Метизы в исполнении Mortorq качественно передают крутящий момент, имеют меньший вес в сравнении с аналогами.

Рис. 15 Шляпка метиза со шлицем Mortorq

Высокие эксплуатационные качества отверток со шлицом Mortorq обеспечили их широкое применение в авиационной промышленности и машиностроении.

Рис. 16 Бита Mortorq

Квадратные шлицы

Виды отверток типа «квадрат» также используются мастерами. Большая площадь контакта и значительное количество опорных точек гарантируют высокую эффективность и минимальный износ инструмента.

Тип шлица	Описание	Схематическое изображение
Квадрат	Квадрат с небольшим конусным сходом. Шлиц отличается простотой изготовления и высокими удерживающими свойствами. Возможна работа одной рукой.
LOX-Recess	Форма шлица представлена пересечением четырех квадратов. Фигуры расположены с небольшим смещением, что создает дополнительные точки контакта и повышает удобство работы с инструментом.
Двойной квадрат	Шлиц напоминает 8-конечную звезду. Форма получена путем наложения 2 квадратов со смещением на 45 градусов одного из них.
Тройной квадрат	Шлиц, созданный на базе 3 квадратов. Профиль представлен 12-конечной звездой с ровной вершиной. Подобные крепежи и отвертки прекрасно передают момент затяжки, широко используются в машиностроении.

Для откручивания крепежей с двойным и тройным квадратом допускается использование отверток с классическими квадратными шлицами. При этом нужно соблюдать два условия: первое – инструмент имеет соответствующую размерность, второе – момент затяжки не должен быть слишком большим.

Рис. 17 Бита «тройной квадрат»

Внутренние шестигранники

Вид отверток, тип наконечников которых представлен шестигранником. Производители предлагают два типа изделий.

Тип шлица	Описание	Схематическое изображение
Шестигранник (HEX)	LOX-Recess
LOX-Recess	Шлиц правильной шестигранной формы со ступенчатым сходом. Решение призвано унифицировать рабочие процессы, позволяет использовать одну отвертку для разных крепежей.

Классические шестигранники имеют различные типоразмеры, наиболее распространенные из них: 1,5 мм, 2 мм, 2,5 мм, 3 и 4 мм.

Рис. 18 Набор съемных насадок под шестигранный шлиц

Пятилучевые шлицы

Виды шлицов на отвертках с 5 прорезями. Инструмент получил широкое распространение при сборке профильного оборудования. Он позволяет использовать крепежи, устойчивые к несанкционированному выкручиванию.

Тип шлица	Описание
Pentalobe	Особый тип шлицов от компании Apple. Основная задача – предотвращение разборки оборудования пользователями и неавторизованными сервисными центрами.
ASTER recess	Правильный пятиугольник со сферическими выступами на углах. Решение ориентировано на авиационную промышленность.

Отвертки с перечисленными шлицами отсутствуют в свободной продаже либо представлены несертифицированными аналогами. Приобретая последние, мастер должен понимать риски, связанные с порчей крепежа.

Шлицы звездообразного типа

Звездообразные шлицы представлены остроконечными фигурами с 6 вершинами. Они обеспечивают полноценную передачу момента, защищают от несанкционированного доступа.

Тип шлица	Описание	Схематическое изображение
Torx	Шлиц разработан в 1967 году. Правильная форма способствует равномерному распределению усилий, а большое количество углов – хорошему сцеплению с инструментом.
Torx Plus	Модификация с укороченными лучами. Они повышают прочностные характеристики метиза, снижают риск «слизывания».
TORX PLUS антивандальный	Шестиконечный шлиц с дополнительным углублением в центре. Последнее предотвращает несанкционированное выкручивание, увеличивает защиту соединения.
Torx ttap	Решение для отверток со штифтами. Соединению инструмент – крепеж гарантирована соосность.

Шлицы «звездочка» часто используются в промышленности. Соответствующие крепежи применяются в машинах и механизмах, встречаются в профильной технике.

Комбинированные шлицы

Гибридные решения, объединяющие несколько типов шлицов. В результате увеличивается момент затяжки, обеспечивается защита соединения, расширяются возможности мастера.

Тип шлица	Описание	Схематическое изображение
РН и SL	Шлиц с двумя пересекающимися прорезями, одной из которых занята вся длина. Возможна комфортная работа с крестовой и плоской отверткой
РН и квадрат	Стандартный шлиц PH с квадратным проемом в центре. Как и в предыдущем случае, возможна работа с двумя инструментами: крестовыми отвертками и отвертками с квадратным наконечником.
Clutch	Шлиц в форме галстука-бабочки, предотвращающий несанкционированный демонтаж соединения.

Шлицы последнего типа применяются в кемпингах, пользовались значительной популярностью в прошлом веке.

Наряду с перечисленными шлицами существуют решения с узкой специализацией, например, Спаннеры. Метизы данного типа имеют круглую шляпку с двумя отверстиями по краям.

Рис. 19 Шлиц Spanner

Отвертки и крепежи Spanner задействуются при сборке лифтового оборудования. Инструмент имеет вилку, обеспечивающую плотный контакт с отверстиями и качественную передачу момента. Открутить винт классическими отвертками невозможно.

Конструктивное исполнение отверток

Существует 8 видов конструктивного исполнения отверток. Каждый тип инструмента решает определенные задачи, обладает особыми функциональными качествами.

Классические отвертки

Инструмент в стандартном исполнении, состоящий из рукояти и металлического стержня. Наиболее распространенный тип отверток.

Гибкие отвертки

Решения для работы в труднодоступных местах. Изделия представлены в двух вариациях: первые оснащены гибким стержнем, вторые – двумя негнущимися элементами, соединенными через кардан.

Рис. 20 Отвертка с гибким стержнем

Диэлектрические отвертки

Инструмент для электромонтажных работ. Наличие диэлектрической рукояти исключает поражение электрическим током при работе с деталями под напряжением. Металлический стержень имеет изолирующее покрытие.

Рис. 21 Диэлектрическая отвертка

Индикаторные отвертки

Инструмент для работы с небольшими метизами и определения состояния сети. Последняя функция приоритетна. О наличии напряжения в линии информирует лампочка на рукояти.

Рис. 22 Индикаторные отвертки

Инструмент для точных работ

Отвертки для компактных крепежей. В торцевой части рукояти имеется поворотный упор. Он позволяет точно соизмерять усилия, упрощает вращение инструмента соосно метизу.

Данный тип отверток нередко реализуется в комплектах. Это обеспечивает комфортную работу со сложными изделиями: бытовой техникой, измерительными приборами, компонентами машин и т.д.

Рис. 23 Набор отверток для точных работ

Ударно-поворотные отвертки

Отвертки с поворотным механизмом, срабатывающим при ударе. Изделия используются вместе с молотком и аналогичным инструментом. С их помощью извлекаются метизы, не поддающиеся воздействию классических отверток.

Рис. 24 Ударно-поворотные отвертки

Отвертки с храповым механизмом

Инструмент для больших объемов работ. Храповый механизм позволяет взаимодействовать с крепежами, не меняя положения руки. Он имеет три состояния: откручивание, закручивание и блокировка.

Рис. 25 Отвертка с храповым механизмом

Отвертки под биты

Комплектные решения, представленные отверткой с посадочным разъемом, и набором бит. Количество и тип последних определяется производителем.

Рис. 26 Набор с отверткой, битами и адаптером

Рукояти

Отвертки комплектуются следующими рукоятями.

• Классические. Прямые рукояти с круглым, шестигранным или треугольным профилем.
• Г-образные. Рукояти, напоминающие рычаг. С их помощью увеличивается крутящий момент, создаются дополнительные усилия при работе со сложными деталями.
• Т-образные. Решения, обеспечивающие упор для ладони. Они оптимальны для работы с узлами, требующими прижимных усилий.
• Переломная. Рукоять, состоящая из двух частей. Угол между ними настраивается профильным механизмом. Такие отвертки востребованы при работе в труднодоступных местах, имеют широкую область применения.

Приобрести качественные отвертки по ценам производителя поможет магазин «РИНКОМ». Мы предлагаем сертифицированный инструмент отечественных и зарубежных брендов. В ассортименте продукция для бытового и профессионального использования.

Чтобы приобрести отвертки требуемой конфигурации, воспользуйтесь функционалом сайта или обратитесь за помощью к нашим менеджерам.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

21 апреля 2023

Виды концевых фрез

20 декабря 2022

Лучшие отвертки для домашнего и производственного использования

31 августа 2022

Автомобильная резьба: разновидности и способы определения

31 января 2022

Центровка отверстий

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Каталог

Корзина Сравнить

Вход

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

Виды отверток: особенности и назначение

Читайте в этой публикации:
Виды отверток: что мы знаем об этом инструменте
Какие бывают отвертки: типы наконечников
Как выбрать отвертку: что указано в маркировке
Разновидности отверток: универсальный вариант

Еще сравнительно недавно в обиходе строителя или домашнего мастера присутствовал исключительно один тип отвертки, наконечник которой напоминал тупое зубило – сегодня такая отвертка называется прямошлицевой и используется весьма редко. Ей на смену пришли отвертки другого типа, как, в принципе, и сами винты с болтами. Видов современных отверток весьма много, и большинство из них являются достаточно востребованными в домашнем хозяйстве и ремонте – они имеют разное назначение, с которым мы и будем разбираться в данной статье. Вместе с сайтом stroisovety. org мы изучим виды современных отверток и определимся с их назначением.

Как выбрать отвертку фото

Виды отверток: что мы знаем об этом инструменте

В жизнь человека отвертка вошла примерно в XVI веке вместе с появлением такого крепежного элемента, как винт. Поначалу она представляла собой некоторое подобие гаечного ключа, но впоследствии, когда головка винта приобрела более или менее современный вид и получила такой конструктивный элемент, как шлиц, отвертка превратилась в самостоятельный класс инструмента. Мудреные головы даже разделяют его на составляющие элементы.

1. Наконечник, именуемый жалом. Самый главный элемент любой отвертки – так называемая рабочая часть. Именно жало в большинстве случаев, а вернее его форма, обуславливает основные отличия одной отвертки от другой. От этой формы зависит то, какие винты или шурупы сможет вкручивать и выкручивать выбранная вами отвертка.
2. Стержень. Может иметь различную длину и толщину, и это неспроста – далеко не каждый крепеж может размещаться на поверхности детали. Зачастую их утапливают глубоко в потаенное отверстие, которое, к слову говоря, может отличаться своей шириной. Мало того, толщина стержня также оказывает влияние на размер винтов и шурупов, которые можно будет выкрутить с помощью той или иной отвертки.
3. Рукоятка. Основное требование к этой части отвертки – это эргономичность, то есть удобство в использовании. На сегодняшний день широкое распространение получили два типа рукояток отверток – обычная цилиндрическая с различными противоскользящими приспособлениями и Т-образная. Последний вид рукоятки позволяет создать больший крутящий момент – такими отвертками очень хорошо выкручивать прикипевшие и приржавевшие винты.

   Виды отверток фото

Некоторые отвертки, а вернее даже их рукоятки, на конце могут оборудоваться металлическим наконечником – он может быть либо плоским (это ударная отвертка, по которой можно бить молотком), либо шестигранным. Последняя разновидность предназначена для создания максимального крутящего момента.

Какие бывают отвертки: типы наконечников

На современном рынке существует пять наиболее часто используемых типов наконечников отверток.

1. Прямошлицевая (плоская) отвертка – маркируется двумя буквами SL. Она предназначена справляться с винтами, головка которых оснащена прямой прорезью – такие винты не предназначены выдерживать большую нагрузку и в большинстве случаев используются в быту. Недостатком таких винтов является плохая сцепляемость с отверткой – зачастую тугое затягивание винтов данного типа приводит к срезанию шлица винта. Приржавевший винт данного типа открутить практически невозможно.
2. Крестовая отвертка – маркируется буквами PH. Сегодня это самый распространенный тип отвертки – две крестовые прорези с углублением в центре обеспечивают более качественное сцепление инструмента с винтом, благодаря чему появляется возможность туго завинтить шуруп или винт. Если крепеж качественный, не из сырой стали, то сорвать такие шлицы вручную практически невозможно. Используются такие винты и шурупы как в быту, так и в профессиональном строительстве. Зачастую бытовые винты даже делают универсальными – комбинируют PH и SL шлиц, благодаря чему их можно откручивать как плоской, так и крестообразной отверткой.

   Крестообразные отвертки фото

3. Шестигранная отвертка – маркируется буквами HEX. К такой отвертке можно прикладывать крутящий момент, в десять раз превосходящий аналогичный показатель крестообразной отвертки. Винты с такими шлицами широко используются в электронике различного типа, мебельной промышленности и прочих изделиях, в которых важно соблюсти надежность соединения.
4. Отвертка звездочка – маркируется как TORX. Это, можно сказать, редко используемые отвертки, надобность в которых появляется тогда, когда производитель какой-либо продукции хочет ограничить доступ несведущих в ремонте людей. Винты данного типа вы можете обнаружить на мобильных телефонах и другой тонкой компьютерной технике.
5. Крестообразная отвертка с направляющими – имеет не только профиль в форме креста, но и дополнительные грани, обеспечивающие более надежное сцепление винта с отверткой. Такой крепеж получил широкое распространение в мебельной промышленности.

Кроме вышеперечисленных типов отверток, а вернее форм их наконечника, встречаются и другие варианты – так сказать, специализированные. Нередко они разработаны производителями фирменной продукции, которые стараются защитить свои изделия от подделки и несанкционированного ее вскрытия неспециалистами.

Как выбрать отвертку: что указано в маркировке

Любые строительные материалы и инструменты маркируются не просто так, потому что кому-то так захотелось. В буквенно-числовой код маркировки закладывается некоторый смысл – понимая его, об изделии и его назначении можно сказать многое. Состоит этот код из букв, которые указывают на тип наконечника отвертки, а также цифр – это ее размер, из которого следует следующее.

И это еще не все – номер отвертки также может указывать и на диаметр винта, который можно выкрутить с ее помощью.

• №0 – предназначена для винтов диаметром до 2мм.
• №1 – применяется в паре с винтами диаметром от 2,1 до 3мм.
• №2 – с ее помощью крутят винты диаметром от 3,1 до 5мм.
• №3 – для винтов 5,1-7мм.
• №4 – тяжеловесы применяются для работы с винтами диаметром от 7,1мм и больше.

И для наглядности простой пример – Ph3*120. Это не что иное, как крестообразная отвертка с диаметром стержня 6мм и длиной 120мм.

Разновидности отверток: универсальный вариант

Универсальная отвертка является оптимальным вариантом для домашнего использования, и секретов в этом нет никаких – профессионалы предпочитают ими не пользоваться, так как у них многие сменные насадки остаются невостребованными. Да-да, это отвертки, в которых наконечник можно менять. Как правило, на конце их стержня имеется шестигранное углубление – так сказать, посадочное отверстие для жала, которое почему-то называется бита. Эта сменная насадка от проворота удерживается шестью гранями, а от выпадания мощным магнитом внутри стержня. Кроме того, этот самый магнит, намагничивая биту, создает условия, при которых и сам винт или шуруп надежно держится на шлицах, что очень важно при продевании винта в отверстие.

Это что касается устройства самой отвертки, но кроме нее, выбирая такой набор, следует обратить внимание и на насадки, вернее на их рабочую часть. Наборов такого плана весьма много, и далеко не каждые из них могут оказаться востребованы в домашнем хозяйстве. Стандартная отвертка домашнего умельца в универсальном исполнении содержит штук пять-шесть сменных насадок. В большинстве случаев это плоские и крестообразные наконечники разных номеров. В принципе, имея под рукой саму отвертку, ее в любое время можно доукомплектовать необходимой насадкой. В такой ситуации, правда, возникнет проблема с хранением – комплектные биты аккуратно укладываются в специальный патронташ, который, в свою очередь, прячется в рукоятку, и места для новой биты в нем наверняка не найдется.

Универсальная отвертка фото

И еще одно. Весьма полезной опцией универсальной отвертки является телескопический стержень – в некотором роде он ослабляет отвертку. Снижает допустимую нагрузку на нее, но зато позволяет доставать упавший крепеж из недоступных для человеческих рук или пальцев мест.

И в заключение темы про виды отверток дам несколько рекомендаций по их выбору – кроме описанных разновидностей, самое первое, на что следует обращать внимание, это на стоимость инструмента. Хорошая и качественная отвертка, способная служить долго, просто не может стоить дешево: каленая сталь, надежная рукоятка – вот те самые важные вещи, за которые придется платить деньги. А что касается дешевых инструментов этого типа, то их можно покупать для проведения разовых работ.

Совсем забыл еще о двух видах отверток, которые можно выделить вообще в отдельный класс – это индикаторная отвертка (удел электриков, позволяющих определять фазу и ноль в розетке) и аккумуляторная отвертка, которая в современном мире большого спроса не нашла. Дело в том, что при ее мощности она практически ни для чего не годится – за такую же цену можно купить бытовой шуруповерт, толку от которого будет намного больше.

Автор статьи Александр Куликов

Полное руководство по отверткам

В нашем руководстве объясняется все, что вам нужно знать об отвертках и их различных типах.

Отзыв от Luqman Said Abdullah, инженера технической поддержки (январь 2021 г.) Они доступны во множестве вариантов, чтобы соответствовать правильному винтовому приводу.

Привод или головка винта имеет фасонную полость и выступ, подходящий для наконечника отвертки. Вращающая сила, известная как крутящий момент, может быть приложена как по часовой стрелке, так и против часовой стрелки.

Просмотреть все отвертки

Использование и применение отверток

Отвертка является одним из наиболее важных ручных инструментов в любом наборе инструментов. Есть много ситуаций и профессий, где отвертка является неотъемлемой частью выполнения конкретной задачи, связанной с ослаблением или затягиванием крепежных деталей.

Некоторые из наиболее распространенных применений отверток включают:

• Электронное и электрическое оборудование
• Вскрытие мобильных телефонов
• Открытие компьютеров
• Машиностроение и промышленное производство
• Деревообработка и столярные изделия
• Металлоконструкции и крепление дерева к металлу
• Воспламеняющиеся среды

Следует также отметить, что некоторые типы отверток лучше всего подходят для определенных задач. Например, лучшие отвертки электрика будут изолированы для защиты пользователя. И наоборот, использование отверток Phillips более разнообразно, поскольку эти инструменты подходят для целого ряда приложений общего назначения.

Типы отверток

Различные типы отверток обычно определяются формой наконечника привода, которая соответствует конкретному типу головки данного винта. Однако другие типы отверток предназначены для конкретных применений или для определенных отраслей промышленности.

Некоторые из наиболее распространенных типов отверток подробно описаны в следующих разделах.

Отвертка Phillips

Также известная как крестовая отвертка, отвертка Phillips является одним из наиболее распространенных типов. Но что такое крестовая отвертка? Эти инструменты предназначены для винтов с головкой Phillips, которые имеют крестообразную выемку — отсюда и альтернативное название крестовой отвертки. Они были изобретены, чтобы справиться с более высоким кручением.

Купить сейчас

Отвертка Torx или звездообразная отвертка

Известные как звездообразные отвертки, остроконечные отвертки, шестигранные отвертки и отвертки Torx, все эти версии относятся к одному типу. Torx является товарным знаком типа головки винта с шестиконечным звездообразным выступом, отсюда и общее название «звездообразная отвертка». Они существуют для того, чтобы можно было приложить еще больший крутящий момент, например, в механическом производстве.

Купить

Изолированные отвертки

Изолированные отвертки, также известные как безопасные отвертки, важны для соблюдения мер предосторожности в потенциально опасных сценариях. Они изготовлены из непроводящих материалов, таких как резина. Отвертки VDE также разработаны с учетом требований безопасности. VDE является международно-аккредитованным учреждением, которое тестирует инструменты для подтверждения их соответствия необходимым стандартам безопасности. Эти инструменты идеально подходят для электриков.

Купить сейчас

Динамометрические отвертки

Не путать с Torx, динамометрическая отвертка похожа на динамометрический ключ . Оба используются для приложения определенного крутящего момента, который должен быть достаточным, но не слишком чрезмерным. Они идеально подходят для достаточной затяжки винтов без разрушения материала, который они крепят, и, наоборот, достаточно тугими, чтобы они не выпадали. Динамометрическая отвертка имеет муфту ограничения крутящего момента, которая позволяет ограничить силу, прикладываемую сверх определенного порога.

Отвертка с плоской головкой

Отвертка со шлицем или плоской головкой, вероятно, является наиболее распространенным видом ручного инструмента. Он имеет уплощенный кончик, используемый для винтов с прямым линейным проникновением через головку. Отвертки с плоским лезвием универсальны и обычно могут использоваться для целого ряда приложений.

Купить

Трехгранная отвертка

Используются для определенных устройств, таких как консоли, мобильные телефоны и камеры. Они часто имеют довольно маленькие наконечники, чтобы их можно было использовать с меньшими винтами и компонентами.

Купить сейчас

Отвертка Pozidriv

Отвертки Pozidriv по сути представляют собой усовершенствованную версию Philips. Они были разработаны для уменьшения выскальзывания, когда отвертка выскальзывает из головки винта при приложении большего крутящего момента.

Купить сейчас

Шестигранная отвертка

Шестигранные ключи или гаечные ключи являются более популярными инструментами для ослабления или затягивания шестигранных винтов. Однако для той же цели существуют шестигранные отвертки, а инструменты с шестигранной головкой часто входят в наборы.

Купить сейчас

Квадратная отвертка

Квадратная отвертка подходит для винтов с квадратным углублением. Он был изобретен для того, чтобы уменьшить проблему выкручивания винтов со шлицем и, следовательно, ускорить процесс крепления.

Купить

Электрические и ударные шуруповерты

Электрические или аккумуляторные шуруповерты, как правило, представляют собой компактные электроинструменты, которые хорошо подходят для различных задач, таких как сборка мебели или ввинчивание шурупов в мягкую древесину или другие подобные материалы. Ударные отвертки, с другой стороны, представляют собой более мощные отвертки, предназначенные для таких задач, как затягивание или ослабление крепежных деталей с использованием внезапного усилия для вбивания или удаления из более твердых и плотных материалов.

Купить сейчас

Прецизионные отвертки

Эти отвертки используются для очень маленьких устройств, где используются очень маленькие винты. Примером этого может быть точная работа с часами и мобильными телефонами.

Другие типы отверток

Треугольная отвертка

Инструменты с треугольной головкой отвертки менее распространены, но они идеально подходят для определенных применений. Треугольная головка отвертки выгодна, поскольку ее конструкция делает ее более надежной и защищенной от несанкционированного доступа, чем альтернативы. Эти инструменты часто используются с бытовой техникой, игрушками и электроникой.

Магнитные отвертки

Отвертки с магнитными наконечниками позволяют притягивать винты магнитной силой. Это снижает риск их случайного падения. Намагниченные инструменты полезны для работы с электроникой, где винты маленькие и их можно легко вставить в труднодоступные места.

Отвертки с храповым механизмом

Отвертки с храповым механизмом имеют встроенный механизм, позволяющий прикладывать усилие только в одном направлении и допускающий свободное движение в другом направлении. Эти ручные инструменты функционируют аналогично  гаечные ключи с трещоткой .

Размеры отверток

Отвертки бывают разных размеров. Помимо стандартных больших, средних и малых отверток также есть короткие отвертки , которые идеально подходят для работы в ограниченном пространстве. Ширина кончика и длина как лезвия, так и инструмента в целом обычно измеряются в миллиметрах (мм).

Обратите внимание, что некоторые виды и бренды могут предлагать варианты размеров, отличные от других. Например, существует четыре стандартных размера отверток Phillips. Они варьируются от № 0 до № 4, где № 0 — самая маленькая отвертка.

Некоторые инструменты также можно классифицировать по размеру TORX. На это указывает буква T, за которой следует цифра, например, отвертки T10. Он варьируется от миниатюрных отверток до T45 и выше. Эта система также может быть применена к винтам, помогая вам выбрать соответствующую отвертку для винта определенного размера.

Детали отвертки

Отвертка состоит из трех основных частей:

• Рукоятка
• Вал или хвостовик
• Приводной наконечник или бита

Все три детали изготавливаются в производственном процессе с использованием машин для формирования материала правильной формы с использованием экструдера и термообработки для достижения желаемой прочности на растяжение.

Рукоятка отвертки

Рукоятки отвертки используются для захвата и обычно имеют форму, предотвращающую скатывание по плоским поверхностям. Они также могут иметь эргономичную конструкцию для повышения удобства захвата. Материалы, используемые в производственном процессе, со временем менялись, и в настоящее время также существует больше разнообразия инструментов, предназначенных для использования в конкретных приложениях. Чаще всего ручки эргономичны и сделаны из композита твердого пластика, такого как ацетат целлюлозы и резина. Они также могут быть покрыты нескользящим мягким материалом, таким как термопластичная резина, для улучшения сцепления.

Вал или хвостовик

Вал или хвостовик обычно изготавливают из прочной стали, чтобы гарантировать отсутствие деформации изгиба или скручивания при приложении усилия. Вал будет закругленным или шестигранным, чтобы можно было использовать гаечный ключ или гаечный ключ для приложения повышенного крутящего момента. Вал обычно отличается цветом и материалом от приводного наконечника, который может быть взаимозаменяемым.

Приводной наконечник или насадка

Приводной наконечник может быть встроенной частью хвостовика, если он не является съемным. В качестве альтернативы это может быть сменная часть, известная как отвертка, аналогичная сверлам. Они предназначены для использования с многобитовыми инструментами. Наконечник также может быть известен как головка отвертки.

Марки отверток

Wera

Нажмите здесь, чтобы просмотреть весь ассортимент отверток Wera и совершить покупку онлайн уже сегодня с RS.

Просмотр ассортимента

Wiha

Среди широкого ассортимента отверток Wiha вы обязательно найдете то, что вам нужно, когда будете делать покупки в RS.

Просмотр ассортимента

Bahco

Просмотрите наш широкий ассортимент отверток Bahco и выберите лучшую отвертку для своего применения.

View Range

CK

Ознакомьтесь со всем ассортиментом отверток, предлагаемых CK, и выберите из широкого спектра типов и размеров.

Просмотр ассортимента

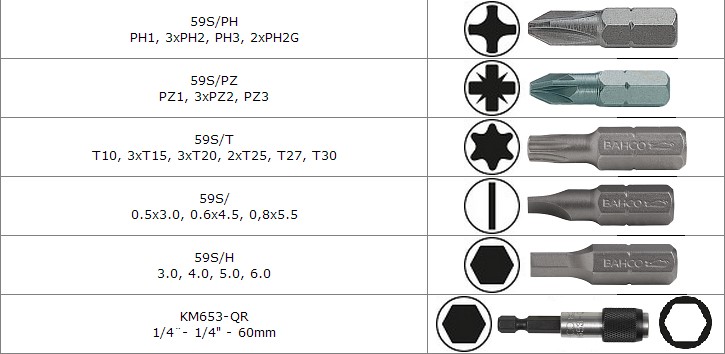

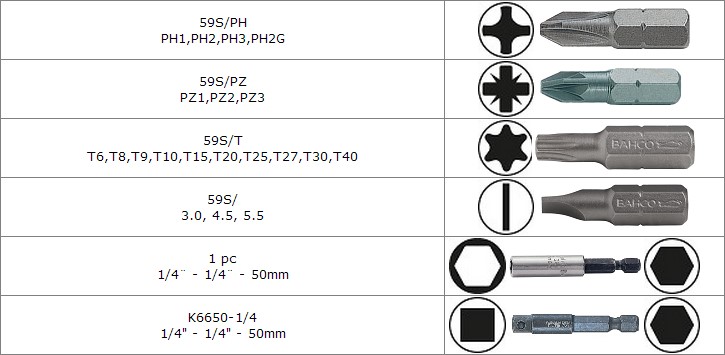

Наборы отверток

Наборы отверток очень полезны, когда нужно иметь множество деталей в одном месте. Например, есть наборы прецизионных отверток для тонкой работы с электроникой, а также более универсальные наборы отверток для профессионалов.

Наборы обычно содержат различные инструменты различных размеров. В зависимости от набора это может включать несколько разных типов или версий одного и того же инструмента разного размера. Популярный пример этого 9Набор отверток Torx 0006 . Лучший набор отверток в конечном итоге будет зависеть от ваших требований, поэтому обязательно выберите наиболее подходящий набор для вашей задачи или отрасли.

Магазин Наборы отверток

Часто задаваемые вопросы

Можно ли использовать магнитную отвертку на компьютере?

Да, магнит обычно недостаточно силен, чтобы повредить электрические компоненты. Тем не менее, вы должны быть осторожны, чтобы не прикасаться к открытым схемам рядом с отверстиями для винтов на материнской плате  или жесткий диск .

Какие отвертки самые лучшие?

Высококачественные, хорошие отвертки доступны от целого ряда ведущих брендов и производителей. Однако выбор лучших отверток во многом зависит от ваших конкретных потребностей. Например, у электрика будут другие требования, чем у любителя.

Из каких материалов изготавливаются насадки для отверток?

Наконечники привода могут быть изготовлены из различных металлов и сплавов, включая:

• Титан
• Нержавеющая сталь
• Инструментальная сталь или S2
• Быстрорежущая сталь или быстрорежущая сталь
• Инструментальная сталь хром-ванадий-молибден или CVM
• Другие неискрящие металлы для снижения риска воспламенения

Каждый из них имеет свои преимущества и идеальное применение.

Обзор продукции

Отвертки

Компания RS предлагает широкий ассортимент отверток различных типов, отвечающих любым требованиям. Просмотр онлайн сейчас.

Просмотр ассортимента

Электрическая отвертка

Электрические отвертки — отличный выбор для определенных областей применения. Приобретите наш полный ассортимент аккумуляторных шуруповертов прямо сейчас.

Просмотр ассортимента

Отвертки с трещоткой

Простые в использовании и высококачественные отвертки с трещоткой от ведущих брендов, включая Bahco, Wera и Stanley.

Просмотр ассортимента

Моментные отвертки

Ознакомьтесь с нашим полным ассортиментом динамометрических отверток и совершите покупку онлайн с помощью RS уже сегодня.

Посмотреть ассортимент

Свяжитесь с нами

03457 201201

Следуйте за нами на

Мы принимаем

Наши услуги

• Спецификации 902

• option

• История заказов
• Котировки
• Возвраты
• Расписание заказов
• DesignSpark

Правовая информация

• Политика в отношении файлов cookie
• Безопасность электронной почты
• Политика конфиденциальности
• Условия веб-сайта
• Условия продажи

О RS

• О нас
• Карьера
• Корпоративная группа
• События
• ESG
• Наши сертификаты по всему миру
Пресс-центр 26

© RS Components Ltd. Бирчингтон-роуд, Корби, Нортантс, NN17 9RS, UK

Отвертки: различные типы отверток и их применение

Покупка отверток в хозяйственном магазине может быть пугающей, особенно для непосвященных. Вам нужна плоская головка или Филипс? В чем разница между 3/8-дюймовым и 7/16-дюймовым? И нужен ли полный комплект, или можно обойтись одной «универсальной» моделью?

Это также может вас заинтересовать: 10 необходимых электроинструментов для проектов «сделай сам»

Существуют десятки различных видов отверток, и по мере того, как производители разрабатывают новые типы винтов, их становится все больше. К счастью, среднестатистическому домовладельцу следует иметь под рукой всего несколько разновидностей.

Независимо от того, собираете ли вы набор инструментов для ремонта дома или просто ищете подходящий инструмент для работы, у нас есть для вас. Продолжайте читать для учебника по отверткам.

Типы головок отверток

Отвертки состоят из трех основных частей: рукоятки, стержня и головки. Отвертки обычно классифицируют по типу головки. Вот некоторые из них:

Головка Phillips

АКА: Крестообразная отвертка

Если у вас есть только одна отвертка, вам нужна именно эта. Винты с головкой Phillips настолько близки к универсальным винтам, насколько это возможно в США. Вы найдете их почти везде, в том числе в электронике и большинстве бытовых аппаратных средств.

Отвертки с головкой Phillips и соответствующие им винты были изобретены для автомобильной промышленности в 1930-х годах. Согласно Wired, они предназначены для «выдвигания» или выскальзывания из головки винта, когда он затянут. Это ускорило работу на ранних сборочных линиях, потому что отвертка дает знать, когда винт затянут. В наши дни многим самодельщикам не нравится кулачковая форма отверток Phillips, потому что это может привести к повреждению их проектов из-за промахов или к самим винтам.

Размеры: Поставщик строительного оборудования Tanner Bolt & Nut говорит, что размеры обычно варьируются от № 0 до № 4, хотя обычно можно найти и большие, и меньшие. Самый распространенный размер №2.

Плоская головка

АКА: Прямая головка, плоское лезвие, шлицевая отвертка

С точки зрения технологии отверток, отвертки с плоской головкой являются самой базовой моделью. Ель говорит, что они датируются как минимум 1500-ми годами. Лезвие имеет форму долота и (как вы, наверное, догадались) плоское. Они вставляются в винты со шлицем, которые имеют зубчатую линию, проходящую через диаметр головки.

В зависимости от размера отвертки с плоской головкой также можно использовать в качестве многофункционального инструмента. Вы можете использовать их, чтобы выдергивать гвозди или открывать банки с краской. Тем не менее, в наши дни вы не найдете много винтов со шлицем в дикой природе, поскольку они хуже всего, когда дело доходит до эксцентрика.

Размеры: Плоские отвертки бывают стандартных размеров, обычно в долях дюйма. Некоторые распространенные размеры: 1/8, 3/8 и 1/4 дюйма.

Шестигранный ключ

Он же: Шестигранный ключ, шестигранный ключ, шестигранная отвертка, ключ Ikea

Даже если вы никогда специально не покупали отвертку, она может быть у вас в ящике для мусора. Если вы это сделаете, вероятно, он пришел с вашей мебелью из Икеи или другой сборной мебелью. Они также отлично подходят для ремонта велосипедов.

Шестигранные или шестигранные ключи могут выглядеть не как обычная отвертка с отчетливой головкой, стержнем и ручкой, а как L-образный кусок металла с шестигранными концами. Они входят в шестигранные отверстия в винтах.

Размеры: 9По словам Ханкера, шестигранные ключи 0007 обычно бывают стандартных размеров. Широко распространены шестигранные ключи на 1/16, 3/16 и 5/16 дюймов, но вы можете найти их разных размеров. Вы также можете найти их в европейских размерах, измеряемых в миллиметрах. Иногда шестигранные ключи поставляются в комплекте с винтами, с которыми они предназначены, поэтому вам, возможно, вообще не нужно беспокоиться о размере.

——————————————-

Torx

Также известный как Отвертка со звездочкой

Torx — торговая марка. Головка отвертки Torx представляет собой шестиконечную звезду. Согласно eHow, вы найдете винты Torx на велосипедах, компьютерах, автомобильных деталях и многом другом, поскольку они становятся все более популярными. Из-за своей формы они особенно устойчивы к выпадению. По этой причине многие столяры являются их поклонниками.

Размеры: Отвертки Torx бывают целых размеров, обычно стилизованных под букву «T». Размеры T10 и T25 распространены.

——————————————-

Необычные головки отверток

Если вы проживаете в США и не занимаетесь строительными или промышленными работами, то четыре головки отверток, перечисленные выше, вероятно, единственные, с которыми вы когда-либо столкнетесь. Тем не менее, есть еще десятки, например:

• Японский промышленный стандарт : они имеют крестообразную форму и очень похожи на крестовые отвертки. Иногда их можно использовать взаимозаменяемо.
• Tri-Wing и Tri-Point: Вы часто найдете их в небольших размерах. По данным Popular Mechanics, в электронике, а именно в продуктах Microsoft, Apple и Nintendo, используются трехгранные или трехгранные винты, чтобы побудить владельцев обращаться за профессиональным ремонтом.
• Robertson: Эти отвертки с квадратной головкой популярны в Канаде.
• Pozidriv: Это тоже похоже на Phillips. Винты Pozidriv восьмиконечные. У них есть крестообразная прорезь плюс более мелкая Х-образная прорезь, наложенная сверху. Они популярны в Европе.

Другие статьи по теме:

• Контрольный список по уходу за домом: 15 вещей, которые нужно сделать весной
• 5 самодельных домашних средств для устранения распространенных аварий
• лучших способов обновить свой дом менее чем за 150 долларов
• 8 простых советов по уходу за домом своими руками
• 4 этапа правильного обслуживания электрооборудования

Типы отверток

Вот несколько различных типов отверток, классифицированных по функциям:

Ручная

Эти отвертки довольно простые. У них есть головка, стержень и ручка, и вы поворачиваете их рукой. Вы можете найти варианты с прямым углом, которые подходят туда, где обычная прямая отвертка не может.

Храповой механизм

Чтобы полностью выкрутить винт с помощью обычной отвертки, вам нужно либо повернуть руку на 360 градусов, либо вынимать и снова вставлять биту каждый раз, когда ваша рука поворачивается до упора в одном направлении. Отвертка с храповым механизмом решает эту проблему. Голова обычно вращается в одном направлении и остается на месте, когда вы поворачиваете руку в другую сторону.

Precision

Это ручные отвертки, только меньшего размера. Их можно использовать для электроники и ювелирных изделий. Обычно вы найдете их в небольших коробках, таких как этот, или в наборах для ремонта очков. Наборы обычно поставляются с головками Phillips, Flat и иногда Torx.

Магнитный

По словам Боба Вила, магнитные отвертки прикрепляются к винтам, которые удерживают их на месте, когда вы закручиваете их одной рукой.
