Прокалывающие зажимы для проводов СИП

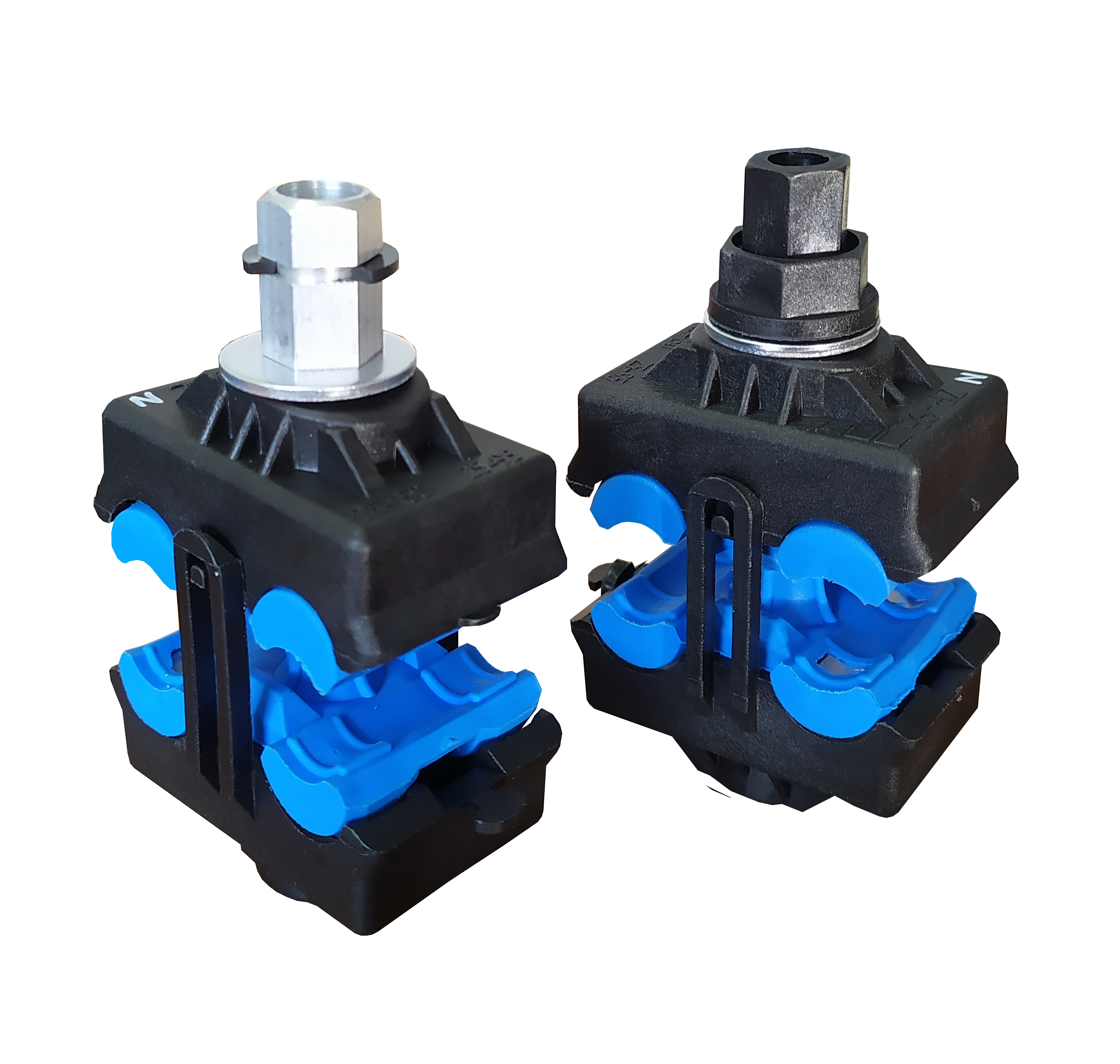

Зажим прокалывающий PR150
Зажим прокалывающий PR150540 Р Зажим прокалывающий PR150 is now in your shopping cart
Ответвительные прокалывающие зажимы – неотъемлемая часть и один из самых важных элементов для прокладки линии электропередач из изолированных самонесущих проводов. Они используются для подключения СИП как к изолированному, так и к голому проводнику , а также для выполнения повторного заземления.
Ответвительные прокалывающие зажимы обеспечивают надежность и долговечность изоляции , позволяют проводить подключение кабеля к СИП под напряжением , защищают от проникновения внешней влаги , позволяют избежать расшивки кабеля на жилы с последующим их соединением и их изоляции ,гарантируют надежное , быстрое , максимально безопасное и достаточно простое соединение проводов без снятия изоляции.
- Наиболее распространены такие виды ответвительных прокалывающих зажимов:
- влагозащищенные ;
- герметичные .
Ответвительные прокалывающие влагозащищенные зажимы предназначены для соединения неизолированных проводников с изолированными. У них со стороны магистрали размещена плашка , которая ставится на голый провод , а со стороны ответвления – прокалывающая пластина .
Ответвительные прокалывающие герметичные зажимы предназначены для электрического соединения нулевой и токопроводящих жил СИП при ответвлениях от магистрали. Он легко устанавливается на провод и ,что очень важно , в нем отсутствуют выпадающие элементы .
Корпус ответвительного прокалывающего зажима изготовляется из полимерного материала усиленного стекловолокном стойкого к ультрафиолетовому излучению и погодно – климатическим условиям . В нем есть два углубления , которые точно подогнаны под диаметр кабеля СИП. В каждом углублении расположены контактные пластины , соединенные между собой .
Прокалывающие зубцы изготовляются из медного сплава или из алюминия , после чего проходят процедуру лужения .В зажимах на зубцы накладывается стыковая паста и надевается резиновый уплотнитель, обеспечивающий герметичность соединения с проводом .
Прокол изоляции кабеля происходит за счет давления на корпус ответвительного прокалывающего зажима болтового соединения . Зажимные болты имеют гальваническое покрытие либо покрываются цинком методом горячего цинкования . Болтовое соединение в прокалывающем зажиме имеет срывную головку , которая при монтаже дает возможность пользоваться обычным монтажным ключом , а также дает гарантию , что не сорвется резьба , не треснет корпус ,не будет пережима контактов .
Для создания полной герметичности соединения проводов дополнительно к ответвительным прокалывающим зажимам прилагаются резиновые колпачки , которые закрывают свободные концы кабеля СИП , торчащих из зажима . На всех зажимах кроме срывной головки есть и вторая головка , но она используется только для демонтажа .
Производители арматуры для СИП предлагают несколько разновидностей ответвительных прокалывающих зажимов . Все они рассчитаны на работу в определенных условиях и отличаются в большинстве случаев друг от друга диаметром проводов ,которые они могут соединить , поэтому промышленность предлагает :
- малогабаритные зажимы ( размер сечения соединяемых кабелей от 6 до 95 мм 2 ) ;
- стандартные ( размер сечения соединяемых кабелей от 35 до 150 мм2 )
На корпусе каждого зажима должна быть маркировка , в которой указываться такие две характеристики :
- сечение магистральной линии
- сечение ответвления .
Параметры этих характеристик могут находиться в широком диапазоне .
- Ответвительный зажим устанавливается на магистральную линию , соблюдая цветовую маркировку проводов . Конструкция зажима позволяет проводить его установку под любым углом .
- Во второе углубление в корпусе зажима вставляется конец провода для участка ответвления.
- Головка зажимного болта вручную закручивается до упора .
- Накидным гаечным ключом болт докручивается до срыва головки , что происходит только тогда , когда зубцы зажима прокалывают изоляцию и доходят до металлических жил провода СИП .
Важно учитывать , что после первичной установки ответвительный прокалывающий зажим использовать еще раз невозможно .
Ответвительные прокалывающие зажимы изготавливаются в соответствии всем требованиям международных стандартов с использованием современных технологий и из самых качественных материалов ,поэтому период их эксплуатации составляет около 40 лет .
Ответвительный прокалывающий зажим N 616 (NILED)
- для организации ответвления от магистрального неизолированного провода с вводом в здания (сооружения) самонесущего изолированного провода;
- для создания ответвления от несущей неизолированной жилы.
Электрический контакт с изолированным проводом ответвления происходит за счет прокалыванием изоляции прокалывающими элементами зажима.
Надежный электрический контакт с изолированным проводом обеспечивается с помощью применения болта со срывной головкой, что гарантирует неоходимое усилие для прокола, но не повреждение прокалывающих элементов.
Контактные элементы, обеспечивающие контакт с неизолтрованным проводом магистрали выполняются в виде плашки — это обеспечивает контакт без повреждения провода.
Внутренняя часть зажима со стороны провода ответвления наполнена специальной смазкой.
Условия доставки для регионов
Доставка товаров по регионам РФ осуществляется с помощью транспортных компаний. Наиболее часто нами используются транспортные компании «Деловые Линии» и ПЭК.
Стоимость доставки рассчитывается менеджером перед отправкой товара и согласуется клиентом. Возможно использование иных транспортных компаний по выбору покупателя.
Условия доставки для жителей Москвы и области
Заказы, оформленные до 18:00 текущего дня (время московское), могут быть доставлены на следующий день.
Доставка по Москве в пределах МКАД
Мелкогабаритный (товар весом до 5 кг)
Временной интервал 07:00 до 18:00
Крупногабаритный (товар весом более 5 кг)
Временной интервал с 07:00 до 13:00
Доставка за МКАД до 100 км:
Мелкогабаритный (товар весом до 5 кг)
Временной интервал с 09:00 до 18:00
Крупногабаритный (товар весом более 5 кг)
Временной интервал с 09:00 до 18:00
Доставка в соседние области в зоне 100км от МКАД
Мелкогабаритный (товар весом до 5 кг)
Временной интервал с 09:00 до 18:00
Крупногабаритный (товар весом более 5 кг)
Временной интервал с 09:00 до 18:00
Стоимость доставки для заказов, содержащих как мелкогабаритный товар, так и крупногабаритный товар, рассчитывается как доставка крупногабаритного товара.
Хотите поскорее получить долгожданную покупку?
Для этого у нас есть услуга срочной доставки
Заказы на доставку товара, оформленные до 13:00 текущего дня, и мы постараемся доставить в тот же день до 24:00 часов.
Заказы на доставку товара, оформленные с 14:30 до 23:59 текущего дня, мы доставим на следующий день с 15:00 до 24:00 часов.
Стоимость срочной доставки не зависит от габаритов товара и осуществляется в пределах города (для Москвы — в пределах МКАД). В других случая, доставка осуществляется через ТК.
Доставка продукции по территории РФ и СНГ.
Доставка продукции по территории РФ и СНГ осуществляется с помощью транспортных компаний ПЭК и «Деловые линии». В отдельных случаях может быть индивидуально согласован выбор иной транспортной компании по пожеланию клиента. Расчет стоимости доставки производится менеджерами компании по имеющимся данным о весе и объеме груза и по тарифам указанных транспортных компаний, а также с учетом пожеланий клиента о страховании груза. Доставка товара до терминала транспортных компаний в большинстве случаев осуществляется собственным автотранспортом магазина.
Доставка продукции из магазина собственной службой доставки “20kv.ru” осуществляется по г.
Москва и Московской области:Апрелевка, Верея, Воскресенск, Дедовск, Долгопрудный, Дубна, Зарайск, Истра, Коломна, Красноармейск, Краснознаменск, Ликино-Дулёво, Луховицы, Можайск, Ногинск, Орехово-Зуево, Подольск, Пущино, Рошаль, Серпухов, Ступино, Химки, Чехов, Электрогорск, Яхрома, Балашиха, Видное, Высоковск, Дзержинский, Домодедово, Егорьевск, Звенигород, Кашира, Королёв, Красногорск, Кубинка, Лобня, Лыткарино, Мытищи, Одинцово, Павловский, Посад, Протвино, Раменское, Руза, Солнечногорск, Талдом, Хотьково, Шатура, Электросталь, Бронницы, Волоколамск, Голицыно, Дмитров, Дрезна, Жуковский, Ивантеевка, Клин, Котельники, Краснозаводск, Куровское, Лосино-Петровский, Люберцы, Наро-Фоминск, Озёры, Пересвет, Пушкино, Реутов, Сергиев Посад, Старая Купавна, Фрязино, Черноголовка, Щёлково, Электроугли.
Провод СИП-5нг (АсХСн) — МПКА
Несущая отсутствует. Конструкция провода представляет собой пучок токопроводящих и нулевых жил правильного направления с шагом скрутки не более 450 мм.
Наиболее распространенные размеры сечения проводов для подключения в электросетях СИП: 2х25, 4х16, 4х25, 4х35, 4х50, 4х70, 4х95.
По сравнению с неизолированными линиями электропередач (например, алюминиевым проводом переменного тока) СИП имеет достаточное количество преимуществ:
– За счет сплошной изоляции исключены междуфазные короткие замыкания и последующие обрывы проводов Исключенный. Соответственно, на линии уже не будет такой печальной картины, как многочисленные пересечения в пролетах;
– можно использовать опоры меньших габаритных размеров, например, вместо опор СВ-110 и СВ-95 взять стойки СВ-85. Или даже использовать деревянные;
– расстояния от СИП до зданий и сооружений сокращаются по сравнению с неизолированными проводами, соответственно больше вариантов использования ЛЭП в плотных жилых домах;
– возможность прокладки СИП по фасадам зданий;
Основной характеристикой изоляционного материала является то, что он не поддерживает горение.
Провод СИП-5нг по большинству своих характеристик соответствует проводу АсХСн, произведенному на европейском оборудовании. Применяется, как и другие провода СИП, при строительстве линий электропередачи и воздушных линий электропередач.
Конструкция:
Скрутка: изолированные токопроводящие жилы скручены с шагом скрутки не более 45 см. Скручивание имеет правильное направление.
Материал сердечника: круглый алюминий, герметичный. Провод изготавливается сечением 16-120 мм2. При этом, если номинальное сечение не превышает 25 мм2, применяют правостороннюю скрутку, для больших размеров – левостороннюю.
Экран: нет
Броня: нет
Жила: стальная проволока
Изоляция: светостабилизированный сшитый полиэтилен, негорючая силано-сшиваемая композиция на основе сополимера полиэтилена с винилацетатом.
Расшифровка SIP-5ng (AsXSn):
Что означает аббревиатура SIP? Эта аббревиатура расшифровывается как –
S – самонесущий
I – изолированный
P – провод (именно провод, а не кабель, как его ошибочно называют некоторые)
нг — не поддерживающая горение
аббревиатура AsXSn в расшифровке европейского варианта — самонесущий провод(ы) с алюминиевыми жилами (А), с изоляцией из «XLPE», стойкий к ультрафиолетовому излучению (XS) и не распространяющий горение ( о)
Применение и монтаж СИП:
СИП применяют для устройства воздушных линий электропередач и ответвлений к вводам в жилые дома, надворные постройки, для прокладки ответвлений магистральных линий электропередач, были заложены по воздуху, так и для их модернизации. С их помощью к электричеству подключаются промышленные предприятия или частные потребители, с помощью которых можно легко организовать ввод электроэнергии на даче или в частный дом.
Кроме того, этот проводник используется для наружного освещения. Монтаж можно осуществлять на стены зданий, инженерных сооружений, а кроме того, на опоры существующих проводов. Линия из такой проволоки может проходить по стенам и фасадам зданий, как производственных, так и жилых. Обладая высокой термостойкостью (от -60°С до +50°С), СИП-провод чаще всего используется в регионах с холодным и умеренным климатом и может прослужить до 25 лет.
Особенности прокладки и монтажа СИП:
Прокладка провода не требует специальных навыков. С помощью арматуры для монтажа СИП с этим справится практически любой человек. Предоставим поверхностный обзор монтажа СИП. Анкерные крепления устанавливаются на опору специальными металлическими скобами, которые будут удерживать специальные хомуты. СИП укладывается на опоры методом протяжки, на столбы устанавливаются преднакатные ролики, с защитным слоем из пластмассы, предотвращающие повреждение изоляции протягиваемого кабеля, и натягивается свинцовый трос, намотанный из мотка.
Во время установки следует избегать волочения по земле и ветвям деревьев. С помощью динамометра установите допустимое натяжение троса. После этого провод фиксируется в пролетах. Стыковка и разветвление линии производится герметичными хомутами. Электрический контакт осуществляется путем протыкания защитного слоя шипами. Соединение можно осуществлять под напряжением, конструкция прокалывающего зажима позволяет безопасно выполнять эту процедуру.
— Минимальное расстояние по горизонтали от СИП до элементов ближайших зданий и сооружений с наибольшим отклонением:
— до балконов, террас, окон 1,0 м;
– до глухих стен 0,15 м;
— Минимальное вертикальное расстояние при проходе над крышами зданий:
— для производственных зданий и сооружений 2,5 м;
– для малых архитектурных форм (торговые павильоны, киоски и др.) 0,5 м;
– Минимальное расстояние при проходе вдоль стены здания
по вертикали:
– 0,3 м над окном или входной дверью;
– над окном или балконом 0,5 м;
– до земли 2,75 м
по горизонтали:
– до окон 0,5 м;
– до балконов и входных дверей 1,0 м;
– Минимальное расстояние в зазоре от стены здания до СИП 6 см;
Допустимые токовые нагрузки провода СИП-5, а также допустимые односекундные токи короткого замыкания в таблице ниже.
| Номинальное сечение жилы, мм2 | Допустимый ток нагрузки для сетей напряжением 0,6/1 кВ, А, не более | Допустимый ток короткого замыкания в течение одной секунды. кА, не более |
| 16 | 100 | 1,5 |
| 25 | 130 | 2,3 |
| 35 | 160 | 3,2 |
| 50 | 195 | 4,6 |
| 70 | 240 | 6,5 |
| 95 | 300 | 8,8 |
| 120 | 340 | 10,9 |
| Технические характеристики | |
| Допустимая температура нагрева токопроводящих жил в режиме перегрузки (до 8 часов в сутки) | 130°С |
| Допустимая температура нагрева токопроводящих жил при коротком замыкании с протеканием тока короткого замыкания до 5 секунд | 250°С |
| Рабочая температура | от -60 °С до +50 °С |
| Минимальная температура укладки проводов | -20 °С |
| Длительно допустимая температура нагрева активной зоны | +90 °С |
| Минимальный радиус изгиба при укладке | 10 диаметров проволоки |
| Минимальный срок службы | 25 лет |
| Механические характеристики | |||||
| Номенклатура проволоки | Номинальный диаметр жилы, мм | Наружный диаметр проволоки, мм | Расчетная масса 1 км провода, кг | Минимальная прочность на разрыв силовых проводов, кН, не менее | Номинальная толщина изоляции, мм |
| Провод СИП-5нг 2×16 | 4,8 | 16,8 | 138,1 | 5 | 1,2 |
| Провод СИП-5нг 4×16 | 4,8 | 20,2 | 276,2 | 9,8 | 1,2 |
| Провод СИП-5нг 4х25 | 6 | 23,4 | 400,5 | 15,4 | 1,2 |
| Провод СИП-5нг 4х35 | 7 | 26,1 | 521,2 | 21,5 | 1,2 |
| Провод СИП-5нг 4х50 | 8,4 | 30,9 | 730,8 | 30,7 | 1,4 |
| Провод СИП-5нг 4х70 | 9,8 | 34,6 | 983,1 | 43 | 1,6 |
| Провод СИП-5нг 4х95 | 11,6 | 39,9 | 1304,6 | 58,4 | 1,7 |
| Провод СИП-5нг 4х120 | 13 | 43,6 | 1624,4 | 73,7 | 1,7 |
При необходимости осуществляем изготовление проводов на заказ, специальный номенклатурный ряд, не входящий в стандартный перечень продукции.
Купить провод самонесущий СИП-5нг (АсХСн) по доступной цене оптом от завода производителя кабельной продукции МПКА можно по доступной цене.
Зажим для прокалывания ответвлений для низковольтных покрытых проводников
Описание
Зажим для прокалывания ответвлений также называется разъемом для прокалывания изоляции. Толщина изоляции 2 мм для основных и ответвленных проводников.
Материал соединителя для прокалывания изоляции
- Верхняя и нижняя части корпуса: изготовлены из механически прочного пластика PA66, стойкого к атмосферным воздействиям и ультрафиолетовому излучению.
- Зубья контактной пластины: луженая медь, луженый медный сплав или алюминий
- Водонепроницаемая уплотнительная крышка: гибкий ПВХ
- Наконечник кабеля: изготовлен из стойкого к атмосферным воздействиям и старению пластикового изоляционного материала.
- Смазка: силикагель
- Гайка со срезной головкой: цинковый сплав
- Болт и шайба: горячеоцинкованная сталь или Dacromet.
Размер соединителя для пирсинга
| Модель CROP | Равная модель | Диапазон проводников | Упаковка | |||||
|---|---|---|---|---|---|---|---|---|
| Основной (Al/Cu, Cu/Cu, Al/Al) | Метчик (алюминий/медь, медь/медь, алюминий/алюминий) | Количество в коробке | Вес брутто, кг. | Размеры коробки CM | ||||
| мм2 | АВГ | мм2 | АВГ | |||||
| PCT13C 95/10 | ДЦНЛ-1 | 10-95 | 7-4/0 | 1,5-10 | 16-7 | 400 | 24,2 | 46.5С37С20 |
| PCT13C 95/50 | ДЦНЛ-2 | 16-95 | 5-4/0 | 4-50 | 12-1/0 | 150 | 23,7 | 46.5С37С20 |
| PCT13C 95/95 | ДЦНЛ-3 | 16-95 | 5-4/0 | 16-95 | 5-4/0 | 100 | 19 | 46. 5С37С20 |
| PCT13C 150/50 | ДЦНЛ-4 | 50-150 | 1/0-300 | 4-50 | 12-1/0 | 150 | 24,7 | 46.5С37С20 |
| PCT13C 150/150 | ДЦНЛ-5 | 16-150 | 5-300 | 16-150 | 5-300 | 100 | 20,8 | 60С31С21 |
Характеристика зажима для прокалывания ответвлений
- Он предназначен для использования при «подключении под напряжением» к кабелям сети низкого напряжения.
- Идеальное соединение достигается без удаления изоляции проводников. Соединители
- подходят для установки на линии под напряжением и без контакта стяжного болта с компонентом, находящимся под напряжением. Контактные пластины
- имеют контактные зубья соответствующего номинала, которые проникают в изоляцию и обеспечивают желаемое соединение после затягивания болта без напряжения.
- Изоляция как главного, так и ответвленного проводника пробивается одним болтом.
