УЗО автомат. Работа и устройство. Подключение и особенности

УЗО автомат (устройство защитного отключения) реагирует на малейшие утечки тока, происходящие за короткий промежуток времени. Это является их существенным отличием от автоматических выключателей, действующих только при коротких замыканиях и чрезмерных нагрузках, имеющих повышенную токовую характеристику работы. УЗО реагирует и срабатывает мгновенно при малейшей токовой утечке.

Любой УЗО автомат играет роль быстродействующего выключателя. Принцип действия УЗО заключается в реагировании датчика тока на изменение дифференциального тока, проходящего в проводниках, по которым подается электроэнергия к потребителю, который защищает это защитное устройство. Датчиком тока является дифференциальный трансформатор, намотанный на тороидальный сердечник.

Для выявления порога срабатывания защиты, имеющей некоторое значение тока, используется магнитоэлектрическое реле, обладающее высокой чувствительностью. Релейные конструкции считаются наиболее надежными. Сегодня становятся популярными электронные модели устройств защиты, в которых порог срабатывания определяет электронная схема.

Но простые релейные устройства являются наиболее надежными. Исполнительное устройство приводится в работу посредством реле. В итоге выполняется разрыв цепи питания.

Такой механизм включает в себя две основные части:

Группа контактов, рассчитанная на наибольший ток.
Пружинный привод, способный разорвать цепь питания в случае аварии.

Для проверки работоспособности защиты внутри имеется тестовая цепь, которая имитирует утечку тока. Это способствует срабатыванию защиты и позволяет время от времени контролировать ее работоспособность, не прибегая к помощи квалифицированных специалистов из измерительной лаборатории.

Устройство защитного отключения действует по определенной схеме. Рассмотрим работу системы снабжения электроэнергией при отсутствии утечки тока в нормальном режиме. Рабочий ток протекает по трансформатору и наводит магнитные потоки, которые имеют противоположное направление между собой, и одинаковых по размеру, поэтому защита не срабатывает.

При возникновении малейшей утечки баланс токов первичной обмотки нарушается, вследствие чего возникает ток во вторичной обмотке.

С помощью такого тока пороговый датчик срабатывает, а исполнительное устройство обесточивает контрольную цепь.

1 — Дифференциальный трансформатор
2 — Вторичная обмотка
3 — Блок отключения
4 — Электромагнит
5 — Нагрузка (потребитель)
I — Ток утечки

УЗО автомат изготавливают в пластиковом корпусе, обладающем повышенной устойчивостью к горению. На его задней стенке есть специальный паз и защелка для монтажа на DIN-рейку в распределительном щите. Кроме вышеперечисленных элементов, в корпусе имеется дугогасительная камера, которая способна нейтрализовать электрическую дугу. Для удобства подключения электропроводки применяются специальные крепежные зажимы.

Параметры работы УЗО автомат

Чтобы правильно настроить уставку на срабатывание защиты, необходимо знать об опасности, создаваемой переменным током для здоровья человека. Под действием электрического тока может возникнуть фибрилляция сердечной мышцы, в то время, как удары сердца совпадают с частотой напряжения 50 герц. Такой эффект способен вызвать ток величиной от 100 мА.

В связи с этим обстоятельством уставки срабатывания УЗО настраивают с запасом величиной от 10 до 30 мА. Наименьшие значения применяются в комнатах с высокой опасностью. Уставки с более высокими показателями от 300 миллиампер используются в помещениях для защиты от пожара вследствие неисправностей электрической проводки и кабелей питания.

Во время подбора и расчета параметров защиты необходимо учитывать номинальную величину тока, необходимую чувствительность и число полюсов, согласно фаз сети питания. Необходимо также убедиться в степени термоустойчивости устройства защиты, работоспособности отключения и включения, руководствуясь сетевыми расчетными параметрами.

Величина тока по номиналу для устройства защиты должно превышать величину номинального тока электрического автомата в виде автоматического выключателя. Это даст возможность предостеречь УЗО автомат от неисправностей при коротком замыкании в электрической цепи.

Правильное подключение

Клеммы и контакты на корпусе устройства защиты обозначены соответствующими символами. Маркировка N служит для нулевого проводника, L служит для проводника фазы. Поэтому провода нужно подключать согласно маркировки.

Также, не следует забывать определенное положение выхода и входа. Замена их местами запрещается. Вход расположен вверху устройства защиты. К входу подключается кабель питания, приходящий от вводного автомата. В нижней части устройства защиты находится выход, к которому подключается кабель потребителя нагрузки. В случае ошибочного подключения и путаницы между входом и выходом, могут возникнуть ложные срабатывания УЗО, либо оно совсем не будет функционировать.

Установка УЗО автомат выполняется чаще всего в электрический щит совместно с автоматическими выключателями. В результате, устройства и приборы, подключенные совместно, обеспечат защиту от тока утечки, чрезмерной нагрузки и коротких замыканий. Непосредственно само устройство защитного отключения защищено вводным электрическим автоматом.

Существуют некоторые особенности подключения УЗО для частного дома или квартиры. В больших частных строениях схема подключения устройств защиты имеет свои отличия от квартирной схемы, и специфические особенности. В этом случае подключение приборов выполняется в следующем порядке: автомат ввода – счетчик электроэнергии – УЗО с селективным действием на 100-300 миллиампер – автоматы для отдельных видов нагрузки – УЗО на ток 10-30 миллиампер на отдельные группы нагрузки.

Для квартир с применением однофазной бытовой сети, порядок подключения УЗО имеет свою последовательность: автомат ввода – счетчик расхода электрической энергии – непосредственно устройство защиты с током утечки 30 миллиампер – общая электрическая питающая сеть. Для мощных потребителей нагрузки целесообразно применять отдельные линии кабелей с подключением собственных устройств защиты.

Какое необходимо количество

Разобраться самостоятельно, какое необходимо число устройств защитного отключения, довольно трудно. Если вы решили применить такое устройство в собственном жилом помещении, то лучше всего для такого дела вызвать квалифицированного специалиста.

Грубо можно посчитать следующим образом. Если в вашем владении небольшая однокомнатная квартира, то вполне должно хватить одного устройства защиты. А если ваша квартира большая, состоящая из трех или четырех комнат, то целесообразно будет подключить пять устройств защитного отключения.

Еще следует добавить по одному устройству на:

Бойлерный нагреватель (при наличии).
Варочную панель электрической плиты.
Освещение в целом.

Плюс ко всему, необходимо добавить еще одно устройство защиты на общий вход в распределительном щите. Это входное устройство подключается с условием, что оно будет срабатывать на ток утечки величиной 300 миллиампер.

Перед подключением УЗО, необходимо все взвесить и проанализировать целесообразность его установки. Если в квартире или доме электропроводка старая, то УЗО автомат будет без всякой причины постоянно срабатывать и обесточивать сеть, так как качество старой изоляции низкое. Это будет особенно проявляться при большой нагруженности сети.

В таких случаях целесообразно применять специальные розетки, в которых уже встроены миниатюрные УЗО. Их устанавливают чаще всего в местах с предполагаемой утечкой тока.

Во время ремонтных работ в квартире, при замене электрической проводки с простой схемой целесообразно подключить только дифференциальный автомат. Если в вашем доме сложная разветвленная сеть, то рекомендуется использовать несколько отдельных УЗО с автоматами на отдельные группы потребителей. Если отдельная сеть малой мощности потребления, то можно обойтись без дифавтомата, установив только одно УЗО.

В современных квартирах все больше становится бытовых электрических устройств. Вследствие этого возрастает вероятность тока утечки, который часто становится причиной несчастных случаев поражения человека током. Непосредственно ток утечки имеет незначительную величину, и вряд ли сможет привести к смерти человека, однако он доставляет немало неприятностей для его здоровья. Поэтому нельзя пренебрегать установкой УЗО в своей квартире или доме.

что это такое в электрике? Цена и расшифровка, отличия от автомата

УЗО – устройство защитного отключения, отсекающее подачу тока в цепь при утечке на землю и тем самым предохраняющее от поражения током. Этот тип электрооборудования используется там, где нет возможности подключиться к заземлению, а это не только в быту, но и на производстве, где утечка тока через металлический корпус, также очень распространенное явление.

Область применения ↓
Устройство ↓
Где устанавливается? ↓
Типы и классификация ↓
Критерии выбора и стоимость ↓
Как правильно установить и подключить? ↓
Этапы работы ↓

Некоторые производители оснащают свою технику УЗО, благодаря чему, пользователю не приходится отдельно приобретать и устанавливать его.

Устройства защитного отключения – это электротехническая защитная аппаратура, предназначенная для работы в сетях переменного тока 220 и 380 вольт, в однофазных и трехфазных цепях. Прибор выполнен в корпусе из негорючего ПВХ и рассчитан на протекание тока различной величины.

УЗО выпускаются с пределом по току утечки с номиналами, согласно стандарту:

10 мА;
30 мА;
100 мА;
300 мА;
500 мА;

Еще один параметр прибора – это номинальный ток нагрузки, который устройство может транзитом пропускать через себя.

Область применения

Поскольку устройства используются для защиты, то применять их целесообразно везде, где работают электрические аппараты, не оснащенные защитой от постороннего доступа, то есть там, где возможно случайное прикосновение.

В промышленности, для этих целей применяется заземляющий контур, однако, в большинстве жилых домов постройки советского периода, он отсутствует, и до появления УЗО в широком доступе, жители квартир подвергали себя опасности.

То же самое относится и к офисным электрическим сетям, серверным и другим помещениям, где используется электрическое оборудование и нет заземляющей шины.

УЗО используется в электрических сетях 220/380 вольт, для предотвращения электротравм, при пробитии фазы на корпус.

В большинстве случаев, появление потенциала на корпусе, не приводит к сбою в функционировании, поэтому, человеку, несведущему в вопросах электробезопасности, может показаться, что никакой опасности нет.

Устройство может устанавливаться перед конкретным прибором или на вводе в квартиру, в зависимости от необходимости.

Устройство

Не следует путать УЗО и автоматический выключатель, между ними есть существенные различия в конструкции, принципе действия и назначении:

АВ предназначен для подачи или отключения нагрузки, защиты от короткого замыкания и перегрева.
УЗО предназначено для предотвращения токов утечки и защиты от поражения током.
АВ реагирует на выделение тепла при прохождении больших токов и токи КЗ.
УЗО реагирует на ток утечки и не предохраняет цепь от КЗ и перегрева.

Тем не менее, очень часто можно встретить конструктивное исполнение в виде автомата и УЗО в одном корпусе, что достаточно удобно, особенно, если аппаратура размещается в небольшом щитке. Также, можно приобрести и отдельно каждое из устройств.

Работа УЗО построена на использовании дифференциального трансформатора тока, имеющего три обмотки – две первичных, включенных последовательно в фазный и нулевой провод и одну вторичную, от которой питается поляризованное реле.

Оно может быть электромеханическим или электронным, из-за чего различают электронные или механические устройства ЗО. Когда ток утечки отсутствует, первичные обмотки не возбуждаются.

В случае появления утечки на землю через корпус, сила тока в обмотках увеличивается, что приводит к появлению напряжения во вторичной обмотке, питающей поляризованное реле. Последнее приводит в действие пружинный механизм и отсекает потребителя от сети одновременно по нулю и фазе.

Где устанавливается?

Устройства защиты устанавливаются в электрическом щите, либо непосредственно перед нагрузкой, но только после узла учета электрической энергии. Последний вариант, как правило, используется в технологических помещениях, и для нагрузки без стационарного сетевого шнура.

Обычно, применяется установка для отсечки какой-то конкретной нагрузки, так как УЗО установленное на вводе, отключит всю электросеть.

Порядок установки, начиная от счетчика:

Автоматический выключатель.
УЗО.

При установке комбинированного прибора, необходимость в сохранении такой последовательности отпадает.

Типы и классификация

Маркировка

Принято различать три типа УЗО по роду дифференциального тока утечки, для чего наносится соответствующая маркировка на корпусе:

АС – синусоидальный переменный, внезапный, либо нарастающий.
А – синусоидальный переменный, внезапный, либо нарастающий и выпрямленный пульсирующий.
В – переменный и постоянный.

Устройства классифицируются по следующим параметрам:

По стойкости при импульсном напряжении:
- отключающие ток при его наличии;
- устойчивые к импульсному напряжению;
По способу действия:
- не имеющие вспомогательного питания;
- подключаемые к вспомогательному питанию;
- с питанием и автоматическим отключением при его отказе;
По способу установки:
- стационарные, с монтажом на DIN рейку;
- переносные, с гибкими удлинителями;
По числу полюсов:
- двухпроводные с одним полюсом;
- двухполюсные;
- трехпроводные двухполюсные;
- трехполюсные;
- четырехпроводные трехполюсные;
- четырехполюсные;
По виду защиты от перегрузок:
- оснащаемые защитой от перегрузок;
- без защиты;
По возможности регулирования:
- не регулируемые.
- с плавной регулировкой;
- со ступенчатой регулировкой;
Технические параметры:
- для однофазных цепей;
- для трехфазных цепей;

Критерии выбора и стоимость

При покупке УЗО учитывается значение тока утечки, а также номинальный ток нагрузки, на который был рассчитан автоматический выключатель. Однако, для устройства защиты, данное значение должно выбираться на порядок выше, чем у автомата.

Дело в том, что диффавтомат довольно дорогостоящее оборудование и, как правило, дешевле приобрести модель без функции отключения в случае возникновения КЗ.

Выбранный же в соответствии с вышеописанным порядком, он не выйдет из строя, если произойдет замыкание, а выключатель обесточит цепь. Для жилых помещений рекомендуется устанавливать дифавтоматы с током утечки не более 30 мА, поскольку большее значение уже опасно для жизни.

Это оборудование, даже для бытовой установки, имеет достаточно высокую стоимость, что объясняется несколькими причинами.

Основная из них – это наличие дифференциального трансформатора, он выполняется из дорогостоящих материалов, и составляет до 50% всей стоимости.

Чем большее количество полюсов в аппарате, тем он дороже, кроме того, имеет значение конструкция реле – электромеханическое или электронное, а также наличие дополнительных опций.

Играет роль и название торговой марки. Так, например, аппарат на 30 мА, для установки дома, от российской компании IEK можно приобрести в среднем за 10 $. От известной же во всем мире французской Legrand минимум в два раза дороже.

Как правильно установить и подключить?

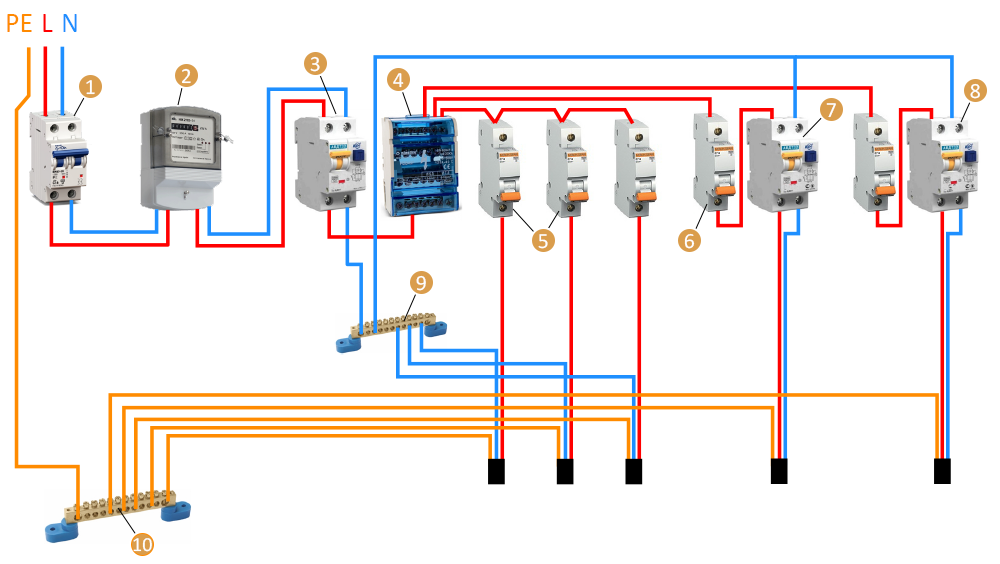

Схема подключения

Установка и монтаж любого электротехнического оборудования требует соответствующей квалификации, тем более, если это касается средств безопасности.

Для работы понадобится:

УЗО.
Крестообразная отвертка.
Индикатор напряжения, мультиметр.
Монтажный нож.
Соединительные провода.
Перфоратор, сверло и корпус для УЗО – в том случае, если монтаж производится непосредственно возле потребителя.

Этапы работы

Монтаж возле потребителя:

Размечаем место установки корпуса и просверливаем отверстия для монтажа.
Монтируем корпус и подводим провода.
Проверяем отсутствие напряжения на фазе, зачищаем провода ножом и заводим в соответствующие разъемы с маркировкой L и N, строго соблюдая полярность, как указано на схеме.
УЗО фиксируется на DIN рейке в корпусе, после чего можно подать напряжение и проверить работу нажав кнопку «TEST»

Монтаж в электрощите:

Найти необходимую пару проводов и определить полярность.
Отключить питание и зачистить проводники.
Установить УЗО на DIN рейку и подсоединить провода, к соответствующим разъемам, соблюдая полярность.
Включить питание и протестировать работу.

Современные аппараты защиты выполнены таким образом, что ошибиться в установке невозможно. Основная ошибка допускается на стадии расчета, как правило, это неверный выбор предела рабочего тока относительно параметров автоматического выключателя.

Если данное значение ниже или соответствует тому, на которое рассчитан АВ, то устройство защиты выходит из строя и в большинстве случаев, восстановлению не подлежит.
