Пакетный выключатель: назначение, устройство, схема подключения

В электрических сетях до 660 В переменного тока и цепях напряжением до 440 В под постоянным током, наряду с другими коммутационными устройствами применяются пакетники. В отличие от автоматического выключателя они управляются только с помощью механизма ручного отключения. Хотя пакетный выключатель по некоторым функциям уступает современным автоматам, он не утратил своей актуальности. В отдельных случаях трудно найти полноценную замену использованию коммутационных пакетов.

Назначение

Коммутационные аппараты с ручным управлением предназначены для включения/отключения незначительных нагрузочных токов.

Они применяются:

  • в сетях переменного и постоянного тока, выполняя функции вводных выключателей;
  • в распределительных устройствах с целью распределения электроэнергии в различных электроустановках;
  • в качестве ручных переключателей для дистанционного управления работой асинхронных электромоторов.
  • Пакетные выключатели незаменимы на подстанциях, где их применяют с целью коммутации измерительных приборов. Они облегчают управление электросиловыми агрегатами в электрических цепях, что упрощает работу машинистам.

Раньше пакетные выключатели стояли в каждом из распределительных щитов многоквартирного дома. Их назначение – ручные отключения электроэнергии на время выполнении ремонтных работ или при обслуживании линий.

Несмотря на вытеснение пакетных выключателей современными автоматами, их довольно часто можно увидеть в квартирном электрическом щите среди более совершенных коммутационных электрических приборов, используемых для защитного отключения проводов нагрузки. Этому способствует низкая цена выключателей и простота их обслуживания.

Различные модели кулачковых переключателей можно встретить на пультах переключения нагрузки. С их помощью удобно совершать дистанционное управление электрическими механизмами.

Преимущества

  • К достоинствам пакетников относятся:
  • компактность;
  • высокая скорость подавления электрической дуги;
  • минимальные требования к уходу;
  • устойчивость к механическим повреждениям.

Недостатки

Устройства не выдерживают частых коммутаций повышенных нагрузок. В случае выхода из строя они не подлежат ремонту. Пакетники не способны защитить электрическую проводку от коротких замыканий, они не чувствительны к дифференциальным токам, что ограничивает их применение в качестве защитных аппаратов.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

  • пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
  • неподвижных контактов, расположенных по кругу;
  • подвижных контактов в форме ножей;
  • пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Рис. 1. Устройство пакетника

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

На рисунке 2 показаны схемы разных типов переключателей.

Рис. 2. Схемы распространённых пакетников

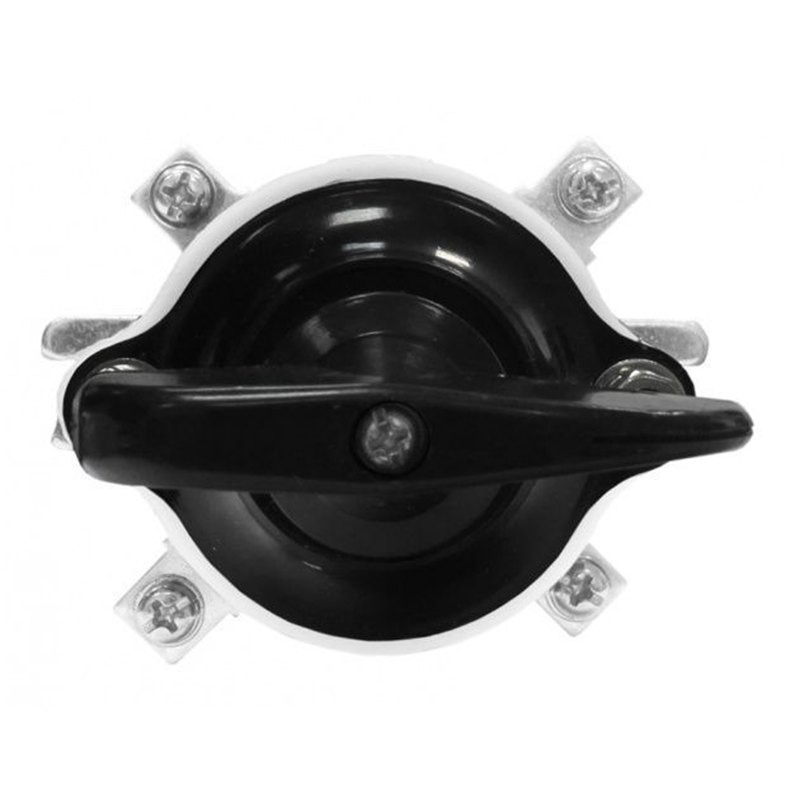

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

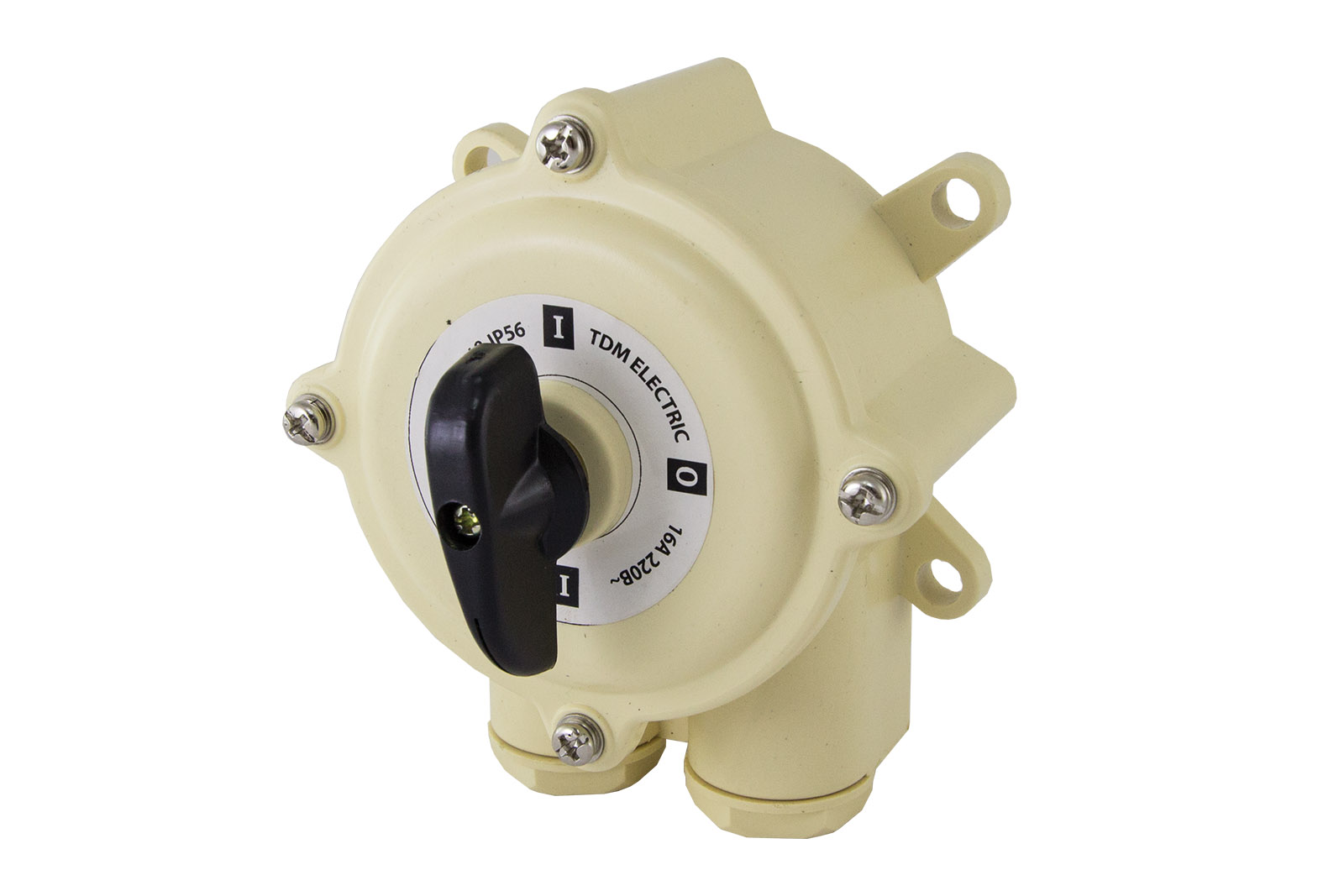

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Рис. 3.  Внешний вид герметизированного пакетника

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах,  достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Структурное обозначение (маркировка)

Общепринятая маркировка пакетных выключателей выполняется в виде структуры: ПХ X XXX XX XX хххх х. Расшифровывается надпись следующим образом:

Таблица 1

№ позиции структура Расшифровка
1 ПХ ПВ – пакетный выключатель; ПП – пакетный переключатель
2 Х Количество полюсов:



1 – однополюсный;

2 – двухполюсный;

3 – трёхполюсный;

4 – четырёхполюсный.

3 XXX Условное обозначение параметров номинального тока:



16 – 16 А;

40 – 40 А;

63 – 63 А;

100 – 100 А;

160 – 160 А.

4 XX Количество направлений (для переключателей) электрических цепей:



h3 – два направления;

h4 – три направления;

h5 – 4 направления;

P – для реверса мотора.

5 XX Шифр климатического исполнения и категории размещения по ГОСТ 16708-84
6 xxxx Шифр степени защиты и материала корпуса:



IP00 – открытый;

IP30 – карболитовый корпус;

IP56 пл.

– пластиковый;

IP56 сил. – силуминовый.



7 x Способ крепления:



1 – передней скобой, за 4 мм панелью;

2 – передней скобой за 25 мм панелью;

3 – крепление задней скобой внутри шкафа;

4 – крепление за корпус (для выключателей со степенью защиты IP30, IP56).

Чем заменить?

Если пакетный выключатель (переключатель) вышел из строя его необходимо заменить новым устройством такого же типа с аналогичными (или с более высокими) параметрами. Для замены выключателя можно использовать защитный автомат, который рассчитан на работу с токами и номинальным напряжением, соответствующим нагрузкам данной цепи. Разумеется, количество полюсов необходимо соблюдать.

Для ориентации по параметрам приводим таблицу с параметрами.

Таблица 2.

Название Количество
полюсов
Номинальный ток А Число
коммутаций
Степень защиты
220В 380В
ПВ1-16-М3 1 16 10 1 IP00
ПВ2-16-М3 2 16 10 1 IP00
ПВ3-16-М3 3 16 10 1 IP00
ПВ2-40-М3 2 40 25 1 IP00
ПВ3-40-М3 3 40 25 1 IP00
ПВ4-40-М3 4 40 25 1 IP00
ПВ2-100-М3 2 100 60 1 IP00
ПВ3-100-М3 3 100 60 1 IP00
ПВ4-100-М3 4 100 60 1 IP00
ПВ1-16-М1 IP56 пластик 1 16 10 1 IP56
ПВ2-16-М1 IP56 пластик 2 16 10 1 IP56
ПВ3-16-М1 IP56 пластик 3 16 10 1 IP56
ПВ2-40-М1 IP56 пластик 2 40 25 1 IP56
ПВ3-40-М1 IP56 пластик 3 40 25 1 IP56
ПВ4-40-М1 IP56 пластик 4 40 25 1 IP56
ПВ2-100-М1 IP56 пластик 2 100 60 1 IP56
ПВ3-100-М1 IP56 пластик 3 100 60 1 IP56
ПВ4-100-М1 IP56 пластик 4 100 60 1 IP56
ПП1-16-h3-М3 1 16 10 2 IP00
ПП2-16-h3-М3 2 16 10 2 IP00
ПП3-16-h3-М3 3 16 10 2 IP00
ПП4-16-h3-М3 4 16 10 2 IP00
ПП2-40-h3-М3 2 40 25 2 IP00
ПП3-40-h3-М3 3 40 25 2 IP00
ПП4-40-h3-М3 4 40 25 2 IP00
ПП2-100-h3-М3 2 100 60
2
IP00
ПП3-100-h3-М3 3 100 60 2 IP00
ПП4-100-h3-М3 4 100 60 2 IP00
ПП2-16-h3-М2 IP56 пластик 2 16 10 2 IP56
ПП3-16-h3-М2 IP56 пластик 3 16 10 2 IP56
ПП4-16-h3-М2 IP56 пластик 4 16 10 2 IP56
ПП2-40-h3-М2 IP56 пластик 2 40 25 2 IP56
ПП3-40-h3-М2 IP56 пластик 3 40 25 2 IP56
ПП4-40-h3-М2 IP56 пластик 4 40 25 2 IP56
ПП2-100-h3-М2 IP56 пластик 2 100 60 2 IP56
ПП3-100-h3-М2 IP56 пластик 3 100 60 2 IP56
ПП3-16-h4-М3 3 16 10 3 IP00
ПП3-40-h4-М3 3 40 25 3 IP00
ПП4-40-h4-М3 4 40 25 3 IP00
ПП2-100-h4-М3 2 100 60 3 IP00
ПП3-100-h4-М3 3 100 60 3 IP00
ПП4-100-h4-М3 4 100 60 3 IP00
ПП2-16-h4-М2 IP56 пластик 2 16 10 3 IP56
ПП3-16-h4-М2 IP56 пластик 3 16 10 3 IP56
ПП4-16-h4-М2 IP56 пластик 4 16 10 3 IP56
ПП2-40-h4-М2 IP56 пластик 2 40 25 3 IP56
ПП3-40-h4-М2 IP56 пластик 3 40 25 3 IP56
ПП4-40-h4-М2 IP56 пластик 4 40 25 3 IP56
ПП2-100-h4-М2 IP56 пластик 2 100 60 3 IP56
ПП3-100-h4-М2 IP56 пластик 3 100 60 3 IP56
ПП1-16-h5-М3 1 16 10 4 IP00
ПП2-16-h5-М3 2 16 10 4 IP00
ПП3-16-h5-М3 3 16 10 4 IP00
ПП4-16-h5-М3 4 16 10 4 IP00
ПП2-40-h5-М3 2 40 25 4 IP00
ПП3-40-h5-М3 3 40 25 4 IP00
ПП4-40-h5-М3 4 40 25 4 IP00
ПП2-100-h5-М3 2 100 60 4 IP00
ПП3-100-h5-М3 3 100 60 4 IP00
ПП4-100-h5-М3 4 100 60 4 IP00
ПП2-16-h5-М2 IP56 пластик 2 16 10 4 IP56
ПП3-16-h5-М2 IP56 пластик 3 16 10 4 IP56
ПП4-16-h5-М2 IP56 пластик 4 16 10 4 IP56
ПП2-40-h5-М2 IP56 пластик 2 40 25 4 IP56
ПП3-40-h5-М2 IP56 пластик 3 40 25 4 IP56
ПП4-40-h5-М2 IP56 пластик 4 40 25 4 IP56
ПП2-100-h5-М2 IP56 пластик 2 100 60 4 IP56
ПП3-100-h5-М2 IP56 пластик 3 100 60 4 IP56
ПП3-16-P-М3 3 16 10 Реверсивный IP00
ПП3-40-P-М3 3 40 25 Реверсивный IP00
ПП3-100-P-М3 3 100 60 Реверсивный IP00
ПП3-16-P-М2 IP56 пластик 3 16 10 Реверсивный IP56
ПП3-40-P-М2 IP56 пластик 3 16 10 Реверсивный IP56
ПП3-100-P-М2 IP56 пластик 3 100 60 Реверсивный IP56

Схема подключения

Пакетники разрабатывались для использования их в качестве вводных выключателей. Исходя из этого, их целесообразно устанавливать перед электросчётчиком, чтобы в случае необходимости можно было отключить всю квартирную сеть. Эти устройства не защищают электропроводку и оборудование от КЗ. Для этих целей используют защитные автоматы.

На рисунке 4 показан пример схемы электропроводки в однокомнатной квартире, наглядно демонстрирующий принцип подключения пакетного выключателя.

Рис. 4. Подключение пакетного выключателя

Разумеется, вместо пакетного выключателя можно применять вводный автомат, однако это не целесообразно. Во-первых – он дорогой, во-вторых – такие аппараты быстро изнашиваются при частых отключениях нагрузок, а в-третьих – автомат может сработать в том случае, если в одной из цепей появится КЗ. Тогда весь дом или квартира останется без электричества. Проблема решается путём точных расчётов и регулировок уставок вводного автомата.

Видео по теме

Список использованной литературы

  1. Буль Б.К. «Основы теории электрических аппаратов» 1970
  2. Е.Д. Тельманова «Электрические и электронные аппараты» 2010
  3. Розанов Ю.К. «Основы силовой электроники» 1992
  4. Е.Г. Акимов «Выключатели-переключатели пакетные»

Пакетный выключатель – назначение. Как устроены пакетные выключатели и переключатели серии ПВ

В советские времена на лестничных клетках для распределения электроэнергии ставились пакетные выключатели. Они обеспечивают возможность полного отключения электричества в квартире.

Тем не менее, сам пакетник отключить от сети невозможно. В то время как ряд недостатков, которые имеет его конструкция, приводят к быстрому повреждению даже при небольших нагрузках по току.

Это делает пакетный выключатель самым уязвимым звеном в цепи. На сегодняшний момент столь низкая износостойкость и небольшая пропускная способность тока являются причинами замены их на двухполюсные автоматы, которые ставятся уже не в подъездных щитках жилых домов, а непосредственно в каждой квартире.

Назначение пакетных выключателей

Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.

Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.

Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.

Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.

Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.

В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:

  • 1) открытое;
  • 2) защитное;
  • 3) герметичное.

Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.

Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.

Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.

Структурное обозначение пакетников

Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.

По виду крепления пакетные выключатели выпускаются в следующих исполнениях:

  1. I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
  2. II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
  3. III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
  4. IV) крепление осуществляется за корпус.

Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.

Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.

Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



принцип работы и целевое назначение, схема подключения в разных местах и необходимость замены, ремонта

Пакетные выключатели популярны в производственных цехах, ранее использовались и в бытовых нуждах. Компактные, не требуют особых знаний для установки.
Со временем каждый сталкивается с пакетным выключателем, который еще встречается в подъездах. Чаще использовались как рубильник для включения света. Сейчас заменены современными аналогами, но в некоторых подъездах еще остались.

Для чего нужен пакетный включатель: назначение

Прибор используется для управления небольшими нагрузочными токами. Часто используется для отключения электрических машин, силовых цепей, нагрузки за счет набранных в одном корпусе коммутаторов.

Второй название пакетного включателя – дисковой рубильник, который используется для переключения нагрузки между питающими цепочками.

Как работает: принцип работы

Машинист, который проворачивает рукоятку, запускает работу подвижных шайб. Движение передается на контактную группу и размыкает или замыкает цепь.

У пакетников только два положения – включено и выключено. Если же выбрать кулачковый вариант, то можно воспользоваться возможностью программирования, переключение контактов в таком случае зависит от положения переключателя.

Область применения

  1. В электрических ящиках и подъездных щитах – контролируют нагрузку, включая и выключая ее. Некоторые модели с прозрачными окошками, чтобы визуально увидеть контакты.
  2. Устанавливаются в пультах управления, на подстанциях, чтобы было проще снять показания.
  3. Активно используется машинистами электросиловой техники (краны, эксковаторы) . Скорость, направление работы контролируется этим прибором.

Как устроены пакетные выключатели и включатели?

Конструкция предполагает наличие механизма переключения и группы контактов. Все они находятся в оболочке. Клеммы контактов выходят из корпуса и по форме похожи на ножи. Пружина соединяет и разъединяет контакты. С помощью рубильника и происходит контроль пружины.

Проворачивая рукоятку, пружина начинает влиять на механизм. Проворачивается шайба и подвижные контакты. Упор расположенный в крышке блокирует ход шайбы. Пластины, изготовленные из фибры, к ним и крепятся подвижные контакты. Из-за того, что материал нагревается, выделяется газ сквозь отверстия пакета. В это же время в корпус попадает неионизированный воздух, что гасит дугу.

Простота конструкции и удобство в эксплуатации определяет назначение выключателя. Выбор модели зависит от условий, в которых будет использоваться прибор – при повышенной влажности, в сухих помещениях, для щитков.

Классификация и маркировка

Классификация зависит от разных признаков:

  • в зависимости от места крепления кабелей – делятся на переднее, заднее подключение.
  • по степени защиты от внешних факторов – открытые, защищенные, герметичные устройства.
  • по ключевым особенностям конструкции – пакетно-кулачковые, барабанные.

Несмотря на существующее разнообразие выключателей, все они обладают общими эксплуатационными характеристиками.

Пружинный механизм выдерживает 130 переключений. Износостойкие модели выдерживают до 200 переключений. Но при этом частота срабатывания не должна быть больше 50 раз в час.

Маркировка позволяет определить уровень защиты, тип размещения, номинальный ток. В остальном можно наткнутся и на такие обозначения: «П» – переключатель, «П» – пакетный, «Г» – герметичный; 1-4 – указанное количество полюсов; «Н» – направление; «сил.» (силуминовый) и «пл.» (пластиковый) – используются для указания материал корпуса.

Почему стоит отказаться от пакетного щитового распределителя?

Пакетный вариант не настолько надёжный, как многие другие аналоги компании. Стоит учитывать существующие недостатки:

  1. В случае перегрузки отсутствует система автоматического обеспечения.
  2. Частые перепады напряжения – причина, по которой приборы часто ломаются.
  3. Требуют постоянной замены, не подлежат ремонту.

Схема подключения

Компактность позволяет установить пакетный выключатель в щитке. Для этого необходима дин-рейка. Если модель старая, то придется воспользоваться даже саморезами. Современные же модели предусматривают другие крепления. Фаза и ноль от электрощетка подключаются к двум входным клеммам пакетного выключателя. К автоматам в щетке подключаются выходные клеммы.

При подключении ознакомьтесь с технической документацией  производителей.

Не рекомендуется экспериментировать вслепую. На старых отечественных схемах синим обозначается фаза, а ноль красным цветом. У импортных производителей могут быть другие обозначения. В сети представлено множество видеороликов, где продемонстрирована схема подключения.

Раз в полгода пакетники чистятся и проверяются на работоспособность.

Когда потребуется замена?

Срок эксплуатации зависит от того, как выглядит фиксирующая шайба.  Это главная деталь выключателя, при выходи из строя, устройство требует замены.

Пакетные выключатели не ремонтируются. При поломке требуется немедленная замена. Зато отлаживать прибор на всем периоде эксплуатации не придется.

Несмотря на снижение популярности таких моделей, производители все же радуют новыми разработками. Каждый раз продукция совершенствуется, устраняются недостатки.

И если в бытовом плане пакетные выключатели встречаются реже, то на производстве без них просто не обойтись. Компактность и простота установки, устойчивость к повреждениям, простота в обслуживании – главные преимущества пакетного выключателя.

Недолгий срок службы – главный недостаток выключателя.

Стоит обратить внимание на модели: Legrand (Франция), Iek (Россия), АВВ (Швеция, Швейцария). Продукция этих компаний характеризуется надёжность и качество.

Полезное видео

Пакетные переключатели | пакетный переключатель | пакетно кулачковый переключатель


Пакетные переключатели типа ПКП, ПП, ПВ применяются для пуска и остановки однофазных и трёхфазных двигателей, а также для включения и отключения электрических цепей питания распределительных  щитов, шкафов, пультов различного назначения.

Пакетный выключатель – это низковольтный электрический аппарат, предназначенный для коммутации в электрических цепях. Конструктивно данные аппараты могут быть выполнены одно-, двух- и трехполюсными. В электроустановках данный аппарат часто называют пакетник.

Основные конструктивные элементы пакетного выключателя:

корпус, выполненный из изоляционных шайб;
переключающий механизм;
рукоятка;
контактная система, состоящая из подвижных и неподвижных контактных групп.

Электрическая дуга, которая образуется при коммутации электрической цепи под нагрузкой, гасится благодаря пружинному механизму быстрого переключения.

 Основные преимущества данного электрического аппарата – компактность, большой коммутационный ресурс, безопасность в отношении поражения электрическим током при производстве коммутационных операций.



Применение пакетных выключателей

Благодаря вышеприведенным преимуществам, пакетные выключатели широко применяют в электроустановках различных промышленных предприятий. Данные аппараты могут применяться для пуска электродвигателей вентиляционных устройств, приводов конвейеров, подъемных устройств и т.п. Кроме того, данные аппараты часто используют в сетях освещения производственных помещений, в распределительных электрических щитках гражданских сооружений. Рассматриваемый электрический аппарат не осуществляет защиту цепи от аварийных режимов, поэтому в схеме должен быть предусмотрен автоматический выключатель или предохранитель, который обеспечит защиту от токов перегрузки или короткого замыкания. Следует отметить, что отдельные типы пакетных выключателей могут использоваться в условиях негативного воздействия влажной среды, пыли и посторонних предметов при условии соответствующей степени защиты корпуса IP.

ООО  «БашЭнергоКом»
предлагает к реализации (из наличия и под заказ) переключатели  различных схем замыкания контактов.

 Прайс-лист

Пакетные переключатели Ед. изм Кол-во Цена
ВР32-35А71240-00 УХЛ3 шт 1 800
ПВ3-10 10А-220В/6А-380В шт 24 90
ПП3-60/Н2 М3Б шт 4 750
ПП2-60/Н3 М3 63А/220В 40А/380В шт 5 570
ПВ3-100 М3Б ~100А 220В ~63А 380В шт 3 750
ПВП11-2930440-3.0У3 шт 44 600
ГПВ-3-25 М1/56 25А/220В, 16А/380В шт 3 1820
ПВ3-60-УЗ шт 8 340
ПВП14-27-400301 40А/220В 25А/380В шт 20 460
УП 5315-С457 У3 16А шт 11 1800
ПКУ3-11С2001У3 16А шт 75 480
ПУ2НЧ11 шт 1 300
ПУ3НЧ22Б шт 1 300
ПУ3Р22Б шт 1 300
ПУ2Р11 шт 1 300
АС-22 шт 2 200
ПЕ022У3 исп. 1 шт 2 90
ПЕ021У3 исп.2 шт 19 90
ПЕ021 исп.1 шт 25 90
ПЕ021У3 исп.1 шт 2 90
ПЕ011У3 исп.1 шт 9 90
ПЕ012У3 исп.3 конт.2 шт 5 130
ПЕ012У3 исп.3 конт.4 шт 10 130
ПЕ012У3 исп.1 конт.4 шт 6 130
ПЕ031У3 исп.1 конт.2 шт 350 90
ПЕ032У3 исп.1 конт.4 шт 8 130
ПЕ062 исп.1 конт.4 шт 10 90
ПЕ062У2 исп. 3 конт.4 шт 7 90
ПЕ062У2 исп.2 конт.4 шт 7 90
Контактный модуль ANC-22-2 230В шт 1 200
Кодовый поворотный переключатель PT65101L508 шт 94 300
Переключатель тумблерный (пластик) шт 3 дог





Пакетные переключатели серии F10 - ELSOR

Назначение

Переключатели F10 предназначены для работы в цепях постоянного тока напряжением до 220В и переменного тока частотой 50Гц, 60Гц и напряжением до 400В. Используются в качестве переключателей в цепях управления и сигнальных цепях электроуста­новок.
По запросу переключатели данной серии могут быть изготовлены с различным креплением и ручками, различными длинами вала, различным количеством контактов.

Код модели

Параметр Ед. изм. DC AC
Номинальное рабочее напряжение V 110 220 220 380
Номинальный рабочий ток А 6 4 10 10
Ресурс переключений 20000
Рабочая температура ˚С -40 — +40
Относительная влажность Средняя дневная влажность ≤95%



Исполнение

Пары НО/НЗ контактов 2 3 4 5 6 8 10 11 12 14 16 18
Пакеты 3 4 5 6 7 9 11 12 13 15 17 19
L1, мм 87,1 94 100,9 107,8 114,7 128,5 142,3 149,2 156,1 169,9 183,7 197,5



Правила эксплуатации

  1. Пакетные переключатели предназначены для эксплуатации в условиях невзрывоопасных сред, не содержащих агрессивных паров и газов, не насыщенных токопроводящей пылью и водяными парами, в местах, исключающих возможность случайного при­косновения к контактам.
  2. Перед монтажом аппараты должны быть протерты чистой сухой тряпкой с целью удаления защитной смазки с наружных металлических частей и пыли с изоляционных частей.
  3. В процессе эксплуатации переключателей, не реже одного раза в 6 месяцев, следует проводить технический осмотр, при этом следует произвести:

— протирку переключателей сухой ветошью;

— проверку крепления переключателей и внешних проводников.

  1. Переключатели являются неремонтируемыми изделиями и при выходе из строя подлежат замене.

Комплектация

Переключатель F10 в упаковке: термоусадочная пленка, картонная коробка с демпферными вкладышами.

Требования безопасности

  1. Монтаж и техническое обслуживание прибора должны производиться квали­фицированным персоналом.
  2. Приборы, имеющие внешние механические повреждения, эксплуатировать запрещено.
  3. При техническом обслуживании выключателей необходимо соблюдать «Пра­вила техники безопасности и технической эксплуатации электроустановок по­требителей».
  4. При обнаружении видимых внешних повреждений корпуса дальнейшая экс­плуатация запрещается.
  5. Несоблюдение требований настоящей инструкции может привести к не­правильному функционированию изделия, поражению электрическим током, пожару.

Условия транспортировки и хранения

  1. Транспортировка аппаратов может осуществляться любым видом за­крытого транспорта, обеспечивающим предохранение упакованных изделий от механических воздействий и воздействий атмосферных осадков.
  2. Хранение аппаратов должно осуществляться в упаковке производителя в закрытых помещениях при температуре окружающего воздуха от – 40°С до + 55°С и относительной влажности не более 90% при + 25 °С.

принцип работы и сферы использования пакетника

Удобный электрический выключатель-автомат, знакомый современным людям, существовал не всегда. Ещё несколько десятков лет назад его заменял пакетный переключатель. Этот прибор использовали для распределения энергии. Однако, имея относительно недолгий срок службы, пакетник постепенно перестали применять в бытовых целях. Но на производстве его использование актуально и до настоящего времени.

Конструкция и типы пакетных выключателей

Своё название прибор получил благодаря особенностям конструкции, в основе которой стоит определённый набор пакетов, то есть отдельных секций. Пакетные выключатели и переключатели делятся на несколько типов:

  • Дисковый. Коммутационные диски насажены на одну ось и являются единым устройством. Корпус изготавливается из электроизоляционных материалов, имеет пазы для контактов и оснащён дугогасительной камерой. В центре располагается шайба, сделанная также из электроизоляционного материала, на которой размещены ножи электроды. Несколько этих элементов находится на оси из металла, с помощью которой пакетник и приводится в действие.
  • Кулачковый. На корпусе из электроизоляционного материала располагаются подвижные и неподвижные контакты, которые подпираются пружинками и находятся на направляющих штырях (изоляторах). Они упираются в подвижную шайбу, на которой проделаны углубления для этих изоляторов.

В обоих типах выключателей ось снабжена пластмассовой рукояткой, которая позволяет поворачивать ось, приводя аппарат в действие. Классифицируют выключатели и по таким признакам:

  • Степень защиты внутренней конструкции от воздействий окружающей среды. Существуют герметичные пакетники, защищённые и открытые.
  • Место соединения панели и внешних кабелей прибора. Различают переднее и заднее подключение.

До настоящего времени в производстве используются все виды пакетников. Но, несмотря на разнообразие, все они обладают общими техническо-эксплуатационными характеристиками и похожими недостатками.

Преимущества и недостатки устройства

Электрические пакетные выключатели популярны уже долгие годы. Это обусловлено рядом неоспоримых преимуществ:

  • Размер. Благодаря компактности, прибор прост в установке и удобен в эксплуатации.
  • Скорость погашения электрической дуги. Пакетник сконструирован весьма рационально, поэтому и его отключение, и погашение дуги осуществляется практически моментально.
  • Устойчивость к механическим повреждениям. Прибор трудно сломать, он не страдает от вибрации и отлично выдерживает механические нагрузки.
  • Простое обслуживание. Выключатель не нуждается в каком-либо особом техобслуживании. Достаточно лишь его своевременно осматривать, очищать от грязи и заменять при необходимости.
  • Широкая область применения. Приборы могут применяться в различных условиях. Они работают при температуре от 40 градусов мороза до 60 градусов тепла. Пакетники, снабжённые герметичным корпусом, устойчивы к повышенной влажности и пыли.

К недостаткам можно отнести сравнительно короткий срок службы. Он во многом зависит от того, в каком состоянии находятся выступы фиксирующей шайбы. Когда главная деталь изнашивается, пакетник выходит из строя.

Кроме того, в устройстве электрического пакетника не предусмотрена система автоматического обесточивания при перегрузках. Ремонту эти приборы не подлежат.

Принцип работы прибора

Принцип работы пакетника довольно прост: во время поворота ручки на 90 градусов натягивается пружина, которая оказывает воздействие на шайбу. Фиксаторы корпуса помогают в её стабилизации. Затем движение передаётся на контакты и они, в зависимости от изначального положения, замыкаются (ток начинает поступать) либо размыкаются (ток прекращает поступать). Дисковый пакетный переключатель работает только в режиме включить либо выключить. Кулачковый прибор можно программировать, переключение контактов при этом зависит от положения самого пакетника.

Особенность конструкции состоит в том, что вывод выключателя обычно не изолирован, поэтому при подключении он находится под напряжением. При замене прибора необходимо полностью отключить ток.

Основные сферы использования

Пакетный переключатель — это прибор, управляемый вручную. Он предназначен для включения и выключения (коммутации) нагрузочного тока небольшого напряжения. В современном мире пакетники широко применяются на различных электрических установках промышленных предприятий. Они могут использоваться для запуска электродвигателей подъёмных и вентиляционных устройств, привода конвейера и тому подобного.

Нередко приборы применяются в качестве силового элемента для отключения нагрузки силовых цепей, а также в распределительных щитках производственных помещений и на пультах управления. Нужен пакетный переключатель и для аварийного ввода резервного напряжения, то есть при переключении нагрузки одной питающей цепи на другую.

Популярность пакетников постепенно снижается, но выпуск этих приборов не прекращён. Быстрота срабатывания и надёжность помогают пакетным переключателям оставаться востребованными и на современном рынке электротоваров.

Пакетный выключатель ПВ, пакетный переключатель ПП

Главная \ Аппаратура ручного управления, зажимы \ Пакетный выключатель ПВ, пакетный переключатель ПП

Назначение:

Пакетный выключатель ПВ, переключатель ПП предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:

- вводных выключателей и переключателей в цепях управления электроустановок распределения энергии;

- коммутационных аппаратов с ручным приводом для нечастых включений и отключений;

- для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.

Ассортимент, краткие технические характеристики и упаковка

 Наименование           Ном. рабочий ток, напряжение Степень защиты Материал корпуса защиты Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб. м. БРУТТО транспортной упаковки, кг.
Пакетные выключатели
ПВ1-16 М3 исп.1

16А ~220В,

10А ~380В

IP00 120 0,048 14,5
ПВ1-16 М3 исп.3 IP00 120 0,048 13,2
ПВ1-16 М1 пл.56 IP56

ударопрочный негорючий пластик

45 0,074 15,3
ПВ2-16 МЗ исп.1 IP00 120 0,048 16,3
ПВ2-16 МЗ исп. 3 IP00 120 0,048 15
ПВ2-16 МЗ кар.IP30 IP30 карболит 45 0,072 26
ПВ2-16 М1 пл.56 IP56 ударопрочный негорючий пластик 45 0,071 15,7
ПВ2-16 М1 сил.56 IP56 силумин 35 0,071 24,2
ПВ3-16 М3 исп.1 IP00 120 0,048 18,2
ПВ3-16 М3 исп.3 IP00 120 0,048 17
ПВ3-16 М3 кар.IP30 IP30 карболит 96 0,072 26,5
ПВ3-16 М1 пл.56 IP56 ударопрочный негорючий пластик 45 0,071 16,2
ПВ3-16 М1 сил.56 IP56 силумин 35 0,071 24,4
ПВ4-16 М3 исп.1 IP00 120 0,048 20,2
ПВ4-16 М3 исп. 3 IP00 120 0,052 17,6
ПВ4-16 М1 пл.56 IP56 силумин 40 0,065 15
ПВ2-40 М3 исп.1

40А ~220В,

25А ~380В

IP00 45 0,065 18,9
ПВ2-40 М3 исп.3 IP00 45 0,065 18
ПВ2-40 М1 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 12
ПВ2-40 М1 сил.56 IP56 силумин 8 0,052 14
ПВ3-40 М3 исп.1 IP00 45 0,065 21,2
ПВ3-40 М3 исп.3 IP00 45 0,065 20,8
ПВ3-40 М1 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 13
ПВ2-40 М1 сил. 56 IP56 силумин 8 0,052 14,5

 Наименование

Ном. рабочий ток, напряжение

Степень защиты

Материал корпуса защиты

Кол-во в транспортной упаковке, шт.

Объем транспортной упаковки, куб. м.

БРУТТО транспортной упаковки, кг.

ПВ4-40 М3 исп.1

40А ~220В,

25А ~380В

IP00

45

0,065

24

ПВ4-40 М3 исп. 3

IP00

45

0,065

23

ПВ4-40 М1 пл.56

IP56

ударопрочный негорючий пластик

14

0,062

15

ПВ2-63 МЗ исп.1

63А ~220В,

40А ~380В

IP00

40

0,061

22

ПВ2-63 МЗ исп.3

IP00

40

0,061

21,3

ПВ2-63 М1 пл. 56

IP56

ударопрочный негорючий пластик

10

0,052

11

ПВ2-63 М1 сил.56

IP56

силумин

8

0,052

14,5

ПВ3-63 М3 исп.1

IP00

35

0,061

24,5

ПВ3-63 М3 исп.3

IP00

35

0,061

24

ПВ3-63 М1 сил.56

IP56

силумин

8

0,052

17,2

ПВ2-100 М3 исп. 1

100А ~220В,

60А ~380В

IP00

16

0,057

17,5

ПВ2-100 М3 исп.3

IP00

16

0,057

16,6

ПВ2-100 М1 пл.56

IP56

ударопрочный негорючий пластик

6

0,058

12,3

ПВ2-100 М1 сил.56

IP56

силумин

ПВ3-100 М3 исп.1

IP00

16

0,057

20

ПВ3-100 М3 исп. 3

IP00

16

0,057

19,5

ПВ3-100 М1 пл.56

IP56

ударопрочный негорючий пластик

6

0,058

12,7

ПВ3-100 М1 сил.56

IP56

силумин

ПВ4-100 М3 исп.1

IP00

16

0,052

20

ПВ4-100 М3 исп.3

IP00

16

0,052

19,2

ПВ2-160 М3 исп. 1

160А ~220В,

100А ~380В

IP00

16

0,057

19,2

ПВ2-160 М3 исп.3

IP00

16

0,057

18,3

ПВ2-160 М1 пл.56

IP56

ударопрочный негорючий пластик

6

0,058

13

ПВ3-160 М3 исп.1

IP00

16

0,057

22,7

ПВ3-160 М3 исп. 3

IP00

16

0,057

22

ПВ3-160 М1 пл.56

IP56

ударопрочный негорючий пластик

6

0,058

14,5

ПВ4-160 М3 исп.1

IP00

16

0,057

26

ПВ4-160 М3 исп.3

IP00

16

0,057

25,2

Пакетные переключатели на 2 направления

ПП1-16/Н2 М3 исп. 1

16А ~220В,

10А ~380В

IP00

120

0,048

15,2

ПП1-16/Н2 М3 исп.3

IP00

120

0,048

14

ПП2-16/Н2 М3 исп.1

IP00

120

0,048

17,5

ПП2-16/Н2 М3 исп.3

IP00

120

0,048

16,1

ПП2-16/Н2 М2 пл.56

IP56

ударопрочный негорючий пластик

45

0,071

16

ПП2-16/Н2 М1 сил. 56

IP56

силумин

35

0,071

23,9

ПП3-16/Н2 М3 исп.1

IP00

120

0,048

20

ПП3-16/Н2 М3 исп.3

IP00

120

0,048

18,3

ПП3-16/Н2 М2 пл.56

IP56

ударопрочный негорючий пластик

45

0,071

18,8

ПП3-16/Н2 М1 сил.56

IP56

силумин

35

0,071

33

ПП4-16/Н2 М3 исп. 1

IP00

120

0,048

22

ПП4-16/Н2 М3 исп.3

IP00

120

0,048

20,8

ПП4-16/Н2 М2 пл.56

IP56

ударопрочный негорючий пластик

40

0,071

17,7

ПП2-40/Н2 М3 исп.1

40А ~220В,

25А ~380В

IP00

45

0,065

20,1

ПП2-40/Н2 М3 исп. 3

IP00

45

0,065

19,3

ПП2-40/Н2 М2 пл.56

IP56

ударопрочный негорючий пластик

14

0,062

14

ПП2-40/Н2 М1 сил.56

IP56

силумин

8

0,052

14,5

ПП3-40/Н2 М3 исп.1

IP00

45

0,065

23,2

ПП3-40/Н2 М3 исп.3

IP00

45

0,065

21,9

 Наименование            Ном. рабочий ток, напряжение Степень защиты Материал корпуса защиты Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб. м. БРУТТО транспортной упаковки, кг.
ПП3-40/Н2 М2 пл.56

40А ~220В,

25А ~380В

IP56

ударопрочный негорючий пластик

14 0,062 14,7
ПП3-40/Н2 М1 сил.56 IP56 силумин 8 0,052 16,4
ПП4-40/Н2 М3 исп.1 IP00



45 0,065 26,2
ПП4-40/Н2 М3 исп. 3 IP00 45 0,065 25,3
ПП4-40/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 15,6
ПП2-63/Н2 М3 исп.1

63А ~220В,

40А ~380В

IP00 40 0,065 24,4
ПП2-63/Н2 М3 исп.3 IP00 40 0,061 23,8
ПП2-63/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 10 0,052 11,7
ПП2-63/Н2 М1 сил.56 IP56 силумин 8 0,052 16,6
ПП3-63/Н2 М3 исп. 1 IP00 35 0,061 25,8
ПП3-63/Н2 М3 исп.3 IP00 35 0,061 27,3
ПП3-63/Н2 М1 сил.56 IP56 силумин 8 0,053 18
ПП2-100/Н2 М3 исп.1

100А ~220В,

60А ~380В

IP00 8 0,035 12,5
ПП2-100/Н2 М3 исп.3 IP00 8 0,035 12,2
ПП2-100/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 13,2
ПП2-100/Н2 М1 сил. 56 IP56 силумин
ПП3-100/Н2 М3 исп.1 IP00 16 0,064 22,2
ПП3-100/Н2 М3 исп.3 IP00 16 0,057 21,5
ПП3-100/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 14,6
ПП3-100/Н2 М1 сил.56 IP56 силумин
ПП4-100/Н2 М3 исп.1 IP00 16 0,057 25,4
ПП4-100/Н2 М3 исп.3 IP00 16 0,057 24,8
ПП2-160/Н2 М3 исп. 1

160А ~220В,

100А ~380В

IP00 16 0,064 21,4
ПП2-160/Н2 М3 исп.3 IP00 16 0,064 20,5
ПП2-160/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 14,8
ПП3-160/Н2 М3 исп.1 IP00 16 0,064 25,8
ПП3-160/Н2 М3 исп.3 IP00 16 0,063 25
ПП3-160/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 15,3
ПП4-160/Н2 М3 исп. 1 IP00 16 0,063 30
ПП4-160/Н2 М3 исп.3 IP00 16 0,063 29,4
Пакетные переключатели на 3 направления
ПП1-16/Н3 М3 исп.1

16А ~220В,

10А ~380В

IP00 120 0,048 17,1
ПП1-16/Н3 М3 исп.3 IP00 120 0,048 15
ПП2-16/Н3 М3 исп.1 IP00 120 0,048 21,4
ПП2-16/Н3 М3 исп. 3 IP00 120 0,048 20,2
ПП2-16/Н3 М2 пл.56 IP56 ударопрочный негорючий пластик 40 0,054 17,3
ПП2-16/Н3 М1 сил.56 IP56 силумин 45 0,071 33,4
ПП3-16/Н3 М3 исп.1 IP00 60 0,048 14,1
ПП3-16/Н3 М3 исп.3 IP00 80 0,052 17,4
ПП4-16/Н3 М3 исп.1 IP00 80 0,052 21
ПП4-16/Н3 М3 исп. 3 IP00 80 0,052 20,4
ПП2-40/Н3 М3 исп.1

40А ~220В,

25А ~380В

IP00 40 0,065 23,5
ПП2-40/Н3 М3 исп.3 IP00 40 0,065 23
ПП2-40/Н3 М2 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 15,4
ПП2-40/Н3 М1 сил.56 IP56 силумин 8 0,052 16,6
ПП3-40/Н3 М3 исп. 1 IP00 35 0,065 25,6
ПП3-40/Н3 М3 исп.3 IP00 35 0,065 25
ПП2-63/Н3 М3 исп.1 IP00
 Наименование            Ном. рабочий ток, напряжение Степень защиты Материал корпуса защиты Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб. м. БРУТТО транспортной упаковки, кг.
ПП2-63/Н3 М3 исп. 3

63А ~220В,

40А ~380В

IP00
ПП2-63/Н3 М1 сил.56 IP56 силумин
ПП3-63/Н3 М3 исп.1 IP00



ПП3-63/Н3 М3 исп.3 IP00
ПП3-63/Н3 М1 сил.56 IP00 силумин
ПП2-100/Н3 М3 исп.1

100А ~220В,

60А ~380В

IP00 8 0,035 12,7
ПП2-100/Н3 М3 исп.3 IP00 8 0,035 12,5
ПП2-100/Н3 М2 пл. 56

100А ~220В,

60А ~380В

IP56 ударопрочный негорючий пластик 5 0,058 12,3
ПП3-100/Н3 М3 исп.1 IP00 8 0,035 16
ПП3-100/Н3 М3 исп.3 IP00 8 0,035 15,5
ПП2-160/Н3 М3 исп.1

160А ~220В,

100А ~380В

IP00 8 0,035 17,3
ПП2-160/Н3 М3 исп.3 IP00 8 0,035 16,8
ПП3-100/Н3 М3 исп.1 IP00 8 0,035 18,4
ПП3-100/Н3 М3 исп.3 IP00 8 0,035 17,9

Выключатели (переключатели) обеспечивают работу в следующих режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном. Частота переключений не более 120 раз в час.
Механическая износоустойчивость пакетных выключателей (переключателей) определяется числом переключений.

Пакетные выключатели (переключатели) должны выдерживать при номинальном токе и номинальном напряжении количество переключений, приведенное в таблице:

Номинальный ток, А Количество переключений
В цепях тока при коэффициенте мощности

В цепях постоянного тока с отношением L/r

0,8 0,3 0,0025 0,1
16 - 160 20000 10000 20000 10000

Где: L – индуктивность цепи, Гн. r – омическое сопротивление, Ом.

Выключатели рассчитаны для работы при температуре окружающей среды от –40°С до + 45°С и относительной влажности воздуха не более 95+3% при температуре +25+3°С и не более 80+3% при температуре +40+3°С.
Выпускаются в климатическом исполнении – М.

Электрические схемы и положения рукоятки пакетных переключателей и выключателей

Структура условного обозначения

Габаритные размеры

Габаритные и установочные размеры и масса
пакетных выключателей и переключателей со степенью защиты IP00

Номинальные токи 16А, 40А, 63А.

Номинальные токи, 100А, 160А.



Модель

Исполнение по способу  присоедине-ния

Номер рисунка

Размеры, мм

Масса, не более

Н ±2

 L

h2, не менее

h3, не более

D

d

d1

C ±0,5

B

 Пакетные выключатели

ПВ 1-16

1

1

49

45

16

15

60

6

71

87

0,10

3

2

49

16

55

65

0,09

ПВ 2-16

1

1

55

17

71

87

0,11

3

2

55

16

55

65

0,10

ПВ 3-16

1

1

60

17

71

87

0,13

3

2

60

16

55

65

0,12

ПВ 4-16

1

1

65

17

71

87

0,14

3

2

65

16

55

65

0,13

ПВ 2-40

1

1

78

78

22

22



 92





 8



6

103

117

0,35

3

2

78

22

90

100

0,33

ПВ 3-40

1

1

88

22

103

117

0,4

3

2

88

22

90

100

0,38

ПВ 4-40

1

1

98

22

103

117

0,47

3

2

98

22

90

100

0,45

ПВ 2-63

1

1

128

22

103

117

0,47

3

2

128

22

90

100

0,45

ПВ 3-63

1

1

140

22

103

117

0,57

3

2

140

22

90

90

0,55

ПВ 2-100

1

1

103

113

17

30

130

 9

137

153

0,93

3

2

103

16

125

140

1,9

ПВ 3-100

1

1

118

20

137

153

1,09

3

2

118

20

125

140

1,06

ПВ 4-100

1

1

133

20

137

152

1,26

3

2

133

20

125

140

1,22

ПВ 2-160

1

1

109

30

137

153

1,03

3

2

109

30

127

143

1,00

Модель

Исполнение по способу присоедине-ния

Номер рисунка

Размеры, мм

Масса, не более

Н ±2

 L

h2, не менее

h3, не более

D

d

d1

C ±0,5

B

 ПВ 3-160

1

3

127



30









 127

153

1,25

3

4

127

30

 137

143

1,22

ПВ 4-160

1

3

145

30

 127

153

1,46

3

4

145

30

 137

143

1,43

Пакетные переключатели на 2 направления

ПП 1-16/Н2

1

1

48

45

17

15

60

5

55

65

0,13

3

2

48

16

71

87

0,11

ПП 2-16/Н2

1

1

55

17

55

65

0,09

3

2

55

16

71

87

0,12

ПП 3-16/Н2

1

1

60

17

55

65

0,11

3

2

60

16

71

87

0,14

ПП 4-16/Н2

1

1

65

17

55

65

0,13

3

2

65

16

71

87

0,16

ПП 2-40/Н2

1

1

78

22

22

92

8

6

103

117

0,37

3

2

78

22

90

100

0,35

ПП 3-40/Н2

1

1

89

22

103

117

0,44

3

2

89

22

90

100

0,42

ПП 4-40/Н2

1

1

97

22

103

117

0,51

3

2

97

22

90

100

0,49

ПП 2-63/Н2

1

1

128

22

103

117

0,52

3

2

128

22

90

100

0,5

ПП 3-63/Н2

1

1

140

22

103

117

0,62

3

2

140

22

90

100

0,60

ПП 2-100/Н2

1

3

102

113

29

30

130

9

137

153

1,02

3

4

102

29

127

143

0,99

ПП 3-100/Н2

1

3

117

30

137

153

1,23

3

4

117

30

127

143

1,18

ПП 4-100/Н2

1

3

133

30

137

153

1,43

3

4

133

30

127

143

1,4

ПП 2-160/Н2

1

3

145

30

137

153

1,08

3

4

145

30

127

143

1,05

ПП 3-160/Н2

1

3

145

30

 137

153

 1,28

3

4

145

30

 127

143

 1,25

 Пакетные переключатели на 3 направления

ПП 1-16/Н3

1

1

 50

 45

 17

 15

60

6

5

 71

87

 0,11

3

2

 50

 16

 55

65

 0,10

ПП 2-16/Н3

1

1

 57

 17

 71

87

 0,12

3

2

 57

 16

 55

65

 0,11

ПП 3-16/Н3

1

1

 62

 17

 71

87

 0,14

3

2

 62

 16

 55

65

 0,13

ПП 4-16/Н3

1

1

 67

 17

 71

87

 0,16

3

2

 67

 16

 55

65

 0,15

ПП 2-40/Н3

1

1

 81

78

 22

22

92

8

6

 103

117

 0,43

3

2

 81

 22

 90

100

 0,41

ПП 3-40/Н3

1

1

 92

 22

 103

117

 0,48

3

2

 92

 22

 90

100

 0,45

ПП 2-100/Н3

1

1

 106

113

 29

30

130

9

 137

153

 1,02

3

2

 106

 29

 125

143

 0,99

ПП 3-100/Н3

1

1

 121

 29

 137

153

 1,23

3

2

 121

 29

 125

143

 1,18

ПП 2-160/Н3

1

1

 114

 29

 137

153

 1,13

3

2

 114

 29

 125

143

 1,10

ПП 3-160/Н3

1

1

 129

 29

 137

153

 1,35

3

2

 129

 29

 125

143

 1,32

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP56 в корпусе из ударопрочного негорючего пластика



Модель Номер рисунка Размеры, мм Масса, не более, кг

Схема расположения сальников

L L1 L2 H h2 h А C1 C2 C3 Dc
Пакетные выключатели
ПВ 1-16 М1 пл. 56 5 120 120 70 81 65 20 46 80 60 36 15 0,27 1
ПВ 2-16 М1 пл. 56 0,28
ПВ 3-16 М1 пл. 56 0,29
ПВ 4-16 М1 пл. 56 6 140 90 73 0,35 2
ПВ 2-40 М1 пл. 56 5 160 140 92 120 97 20 75 100 100 40 20 0,71 1
ПВ 3-40 М1 пл. 56 0,74
ПВ 4-40 М1 пл. 56 6 185 128 103 0,87 2
ПВ 2-63 М1 пл. 56 1,05
ПВ 2-100 М1 пл. 56 5 190 120 160 130 34 82 130 130 57 32 190 1,73 1
ПВ 3-100 М1 пл. 56 1,84
ПВ 2-160 М1 пл. 56 1,78
ПВ 3-160 М1 пл. 56 1,75
Пакетные переключатели на 2 направления
ПП 2-16/Н2 М2 пл. 56 5 120 102 70 85 65 20 46 80 60 36 15 0,28 1
ПП 3-16/Н2 М2 пл. 56 0,35
ПП 4-16/Н2 М2 пл. 56 6 140 90 73 0,36 2
ПП 2-40/Н2 М2 пл. 56 5 160 140 92 120 97 20 75 100 100 40 20 0,83 1
ПП 3-40/Н2 М2 пл. 56 0,89
ПП 4-40/Н2 М2 пл. 56 6 185 128 103 0,95 2
ПП 2-63/Н2 М2 пл. 56 1,15
ПП 2-100/Н2 М2 пл. 56 6 190 120 160 130 34 82 130 130 57 32 190 1,86 2
ПП 3-100/Н2 М2 пл. 56 1,83
ПП 2-160/Н2 М2 пл. 56 1,95
ПП 3-160/Н2 М2 пл. 56 1,92
Пакетные переключатели на 3 направления
ПП 2-16/Н3 М2 пл. 56 5 120 102 70 85 65 20 46 80 60 36 15 0,29 2
ПП 2-40/Н3 М2 пл. 56 160 140 92 120 97 20 75 100 100 40 20 0,85
ПП 2-100/Н3 М2 пл. 56 6 240 190 120 160 130 34 82 130 130 57 32 1,87

Схемы расположения сальников:

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP56 в силуминовом корпусе





Модель Номер рисунка Размеры, мм Масса, не более, кг

Схема расположения сальников

L L1 H h2 А h C1 C2
ПВ 2-16 М1 сил. 56 7 150 105 90 70 40 22 80 60 0,59 1
ПВ 3-16 М1 сил. 56
ПП 2-16/Н2 М1 сил. 56
ПП 3-16/Н2 М1 сил. 56 8 140 105 108 88 57 28 80 60 0,85 2
ПП 2-16/Н3 М1 сил. 56 105 0,86
ПВ 2-40 М1 сил. 56 7 200 130 150 120 60 35 100 100 1,54 1
ПВ 3-40 М1 сил. 56
ПП 2-40/Н2 М1 сил. 56
ПП 3-40/Н2 М1 сил. 56 8 180 140 150 120 67 35 100 100 1,78 2
ПП 2-40/Н3 М1 сил. 56 1,83

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP30 в карболитовом корпусе



Модель Номер рисунка Размеры, мм Масса, не более, кг
H L L1 В В1
ПВ 2-16 М3 кар. 30 9 89 65 78 78 65 0,23
ПВ 3-16 М3 кар. 30

Схема расположения выводов:

Пакинг


Что такое коммутация пакетов? Определение и часто задаваемые вопросы

Определение коммутации пакетов

Пакетная коммутация передает данные по цифровым сетям, разбивая их на блоки или пакеты для более эффективной передачи с использованием различных сетевых устройств. Каждый раз, когда одно устройство отправляет файл другому, оно разбивает файл на пакеты, чтобы определить наиболее эффективный маршрут для отправки данных по сети в это время. Затем сетевые устройства могут направлять пакеты в пункт назначения, где принимающее устройство повторно собирает их для использования.

Часто задаваемые вопросы

Что такое коммутация пакетов?

Коммутация пакетов - это передача небольших фрагментов данных по различным сетям. Эти фрагменты данных или «пакеты» обеспечивают более быструю и эффективную передачу данных.

Часто, когда пользователь отправляет файл по сети, он передается небольшими пакетами данных, а не целиком. Например, файл размером 3 МБ будет разделен на пакеты, каждый с заголовком пакета, который включает IP-адрес источника, IP-адрес назначения, количество пакетов во всем файле данных и порядковый номер.

Типы коммутации пакетов

Существует два основных типа коммутации пакетов:

Коммутация пакетов без установления соединения . Этот классический тип коммутации пакетов включает несколько пакетов, каждый из которых маршрутизируется индивидуально. Это означает, что каждый пакет содержит полную информацию о маршрутизации, но это также означает, что возможны разные пути передачи и доставки вне очереди, в зависимости от колеблющихся нагрузок на узлы сети (адаптеры, коммутаторы и маршрутизаторы) в данный момент.Такой тип коммутации пакетов иногда называют коммутацией дейтаграмм.

Каждый пакет при коммутации пакетов без установления соединения включает следующую информацию в своем разделе заголовка:

  • Адрес источника
  • Адрес назначения
  • Общее количество пакетов
  • Порядковый номер (Seq #) для повторной сборки

Как только пакеты достигнут своего назначения по различным маршрутам, принимающие устройства переупорядочивают их, чтобы сформировать исходное сообщение.

Пакетная коммутация, ориентированная на соединение .При коммутации пакетов с установлением соединения, также называемой коммутацией виртуальных каналов или коммутацией каналов, пакеты данных сначала собираются, а затем нумеруются. Затем они последовательно перемещаются по заранее определенному маршруту. Информация об адресе не требуется при коммутации каналов, потому что все пакеты отправляются последовательно.

Что такое потеря пакетов?

Иногда пакеты могут возвращаться от маршрутизатора к маршрутизатору много раз, прежде чем достигнут своего IP-адреса назначения. Большое количество таких «потерянных» пакетов данных в сети может привести к перегрузке сети, что приведет к снижению производительности.Пакеты данных, которые слишком часто передаются по сети, могут быть потеряны.

Счетчик переходов решает эту проблему, устанавливая максимальное количество отказов на пакет. «Возврат» просто относится к невозможности определить местонахождение IP-адреса конечного пункта назначения и, вместо этого, к результирующей передаче от одного маршрутизатора к другому. Если определенный пакет достигает максимального числа переходов или максимального числа разрешенных переходов до достижения пункта назначения, маршрутизатор, от которого он отправляется, удаляет его. Это вызывает потерю пакетов.

Коммутация каналов и коммутация пакетов

Коммутация пакетов и коммутация каналов являются основными моделями для облегчения сетевых соединений предприятия. У каждого режима есть свое место, в зависимости от фактов и потребностей пользователя.

Коммутация каналов чаще всего используется для систем голосовой и видеосвязи - систем связи, которые требуют, чтобы пользователи устанавливали выделенный канал или канал, прежде чем они смогут подключиться. Канал коммутации каналов всегда зарезервирован и используется только тогда, когда пользователи общаются.

Соединения коммутации каналов могут выделять один или два канала для связи. Те, у которых есть один канал, называются полудуплексными. Те, у которых два канала, являются полнодуплексными.

Коммутация каналов отличается от коммутации пакетов, поскольку она создает физический путь между местом назначения и источником. В коммутации пакетов нет физического пути, вместо этого пакеты отправляются по множеству маршрутов.

Преимущества коммутации пакетов над коммутацией каналов

Преимущества коммутации пакетов над коммутацией каналов:

Эффективность .Повышенная эффективность означает меньшую потерю пропускной способности сети. Отсутствие необходимости резервировать цепь, даже если она не используется, означает, что система более эффективна. Постоянно зарезервированный канал приводит к потере пропускной способности сети, поэтому эффективность сети имеет тенденцию повышаться с использованием коммутации пакетов.

Скорость . Оптимальная скорость передачи, минимальная задержка.

Повышенная отказоустойчивость . Во время частичных отключений или других проблем с сетью пакеты могут быть перенаправлены и следовать другим путям.Используя сеть с коммутацией каналов, единичный сбой может произойти по назначенному маршруту для связи.

Бюджет . Сравнительно рентабельно и просто в реализации. За коммутацию пакетов обычно выставляется счет только на основе продолжительности соединения, тогда как за коммутацию каналов счета выставляются как на продолжительности соединения, так и на расстоянии.

Цифровой . Коммутация пакетов хорошо работает для передачи данных, передавая цифровые данные непосредственно к месту назначения. Передача данных в сети с коммутацией пакетов обычно имеет высокое качество, поскольку в такой сети используется обнаружение ошибок и проверка распределения данных с целью передачи без ошибок.

Недостатки коммутации пакетов по коммутации каналов:

Надежность . Процесс коммутации пакетов надежен в том смысле, что пункт назначения может идентифицировать любые пропущенные пакеты. Однако сети с коммутацией каналов доставляют пакеты по одному и тому же маршруту, и поэтому вероятность пропуска пакетов в первую очередь снижается.

Сложность . Протоколы коммутации пакетов сложны, поэтому коммутационные узлы требуют большей вычислительной мощности и большого объема оперативной памяти.

Размер файла . Коммутация пакетов более полезна для небольших сообщений, а коммутация каналов - для более крупных передач. Это связано с множественными задержками перенаправления, риском потери нескольких пакетов и другими проблемами.

Коммутация ячеек и пакетная коммутация

Коммутация ячеек или реле ячеек использует сеть с коммутацией каналов и имеет функции переключения каналов. Основное отличие состоит в том, что в технологии коммутации пакетов пакеты имеют переменную длину, но при коммутации ячеек пакеты имеют фиксированную длину 53 байта с 5-байтовым заголовком.

Преимущества коммутации ячеек включают динамическую полосу пропускания, высокую производительность, масштабируемость и возможность использовать поддержку мультимедиа с общей архитектурой LAN / WAN. Коммутация ячеек обеспечивает высокую производительность с помощью аппаратных переключателей. Нет необходимости резервировать ресурсы в компьютерных сетях для подключения, поскольку технология использует виртуальные, а не физические цепи. А после создания виртуального канала вы можете достичь более высокой пропускной способности сети благодаря минимальному времени переключения.

Что такое сеть с пакетной коммутацией?

Сеть с коммутацией пакетов следует сетевым протоколам, которые разделяют сообщения на пакеты перед их отправкой.Технологии пакетной коммутации являются частью основы для большинства современных протоколов глобальной сети (WAN), включая Frame Relay, X.25 и TCP / IP.

Сравните это со стандартной услугой наземной телефонной сети, которая основана на технологии коммутации каналов. Сети с коммутацией каналов идеально подходят для передачи большинства данных в реальном времени, тогда как сети с коммутацией пакетов одновременно эффективны и более эффективны для данных, которые могут допускать некоторые задержки передачи, таких как данные сайта и сообщения электронной почты.

Коммутация каналов и коммутация пакетов: что лучше?

Полное понимание того, как ваша сеть связана вместе, лучше подготовит вас к реагированию на проблемы с подключением, а также к устранению более крупных и критических сетевых проблем.

Двумя основными методами ускорения сетевых подключений являются коммутация каналов и коммутация пакетов. Эти две модели облегчают отправку и получение пакетов данных.

В этой статье мы разберем разницу между коммутацией каналов и коммутации пакетов и расскажем о преимуществах каждого метода.

Что такое переключение цепей?

Коммутация каналов была разработана специально для голосовой связи и не идеальна для передачи данных. При коммутации каналов между отправителем и получателем должен быть создан выделенный канал, прежде чем они смогут общаться друг с другом.

Коммутация каналов чаще всего встречается в телефонных системах, которым требуется выделенный физический тракт.

Коммутация каналов, которая устанавливается на физическом уровне, отправляет все сообщение через выделенный канал.Этот тип переключения не идеален для передачи данных, потому что данные отправляются и принимаются в потоках, а это означает, что линия будет оставаться в режиме ожидания в промежутках между всплесками передачи. Это было бы пустой тратой полосы пропускания.

Преимущества коммутации каналов по сравнению с коммутацией пакетов:

  • Уменьшает задержку, которую испытывает пользователь до и во время вызова
  • Вызов будет выполняться с постоянной полосой пропускания, выделенным каналом и постоянной скоростью передачи данных
  • Пакеты всегда доставляются в правильном порядке

Недостатки коммутации каналов:

  • Отлично подходит только для голосовой связи
  • Не использует ресурсы эффективно
  • Выделенные каналы для коммутации каналов недоступны для любого другого использования
  • Выделение одного канала за одно использование требует более высокой стоимости

Что такое коммутация пакетов?

В отличие от коммутации каналов, коммутация пакетов не требует использования выделенного канала.Пакетные сети разбивают сообщение на более мелкие пакеты данных, которые затем ищут наиболее эффективный из доступных маршрутов. Ради эффективности каждый пакет данных может идти своим маршрутом. Адрес заголовка содержит исходный и целевой узлы. Как только все пакеты данных достигают правильного места назначения, пакеты извлекаются и повторно собираются, чтобы создать исходное сообщение отправителя.

Пакетная коммутация чаще всего используется для данных и голосовых приложений, которые не зависят от времени.

Преимущества коммутации пакетов над коммутацией каналов:

  • Более эффективен, чем коммутация каналов
  • Пакеты данных могут найти место назначения без использования выделенного канала
  • Уменьшает потерю пакетов данных, поскольку коммутация пакетов позволяет повторно отправлять пакеты
  • Более экономически выгодно, поскольку нет необходимости в выделенный канал для голосового трафика или трафика данных

Недостатки коммутации пакетов:

  • Не идеально подходит для постоянно используемых приложений, таких как голосовые вызовы большого объема.
  • Сети с большим объемом данных могут терять пакеты данных во время высокого трафика; эти пакеты данных не могут быть восстановлены или повторно отправлены во время передачи
  • Отсутствуют протоколы безопасности для пакетов данных во время передачи

Хотя коммутация каналов и коммутация пакетов являются наиболее распространенными методами передачи данных по сетям, выбор правильного зависит от потребности вашего бизнеса в передаче голоса и данных.

Если вашей целью является создание четких и надежных каналов голосовой связи, лучшим вариантом может быть коммутация каналов. Если вашей целью является одновременная поддержка нескольких приложений для передачи голоса и данных, то лучшим вариантом может быть коммутация пакетов.

Хотите начать работу с управляемой сетью как услугой?

Datto Networking - это наиболее ориентированная на MSP линейка сетевых продуктов в мире. От ценообразования до развертывания и постоянного управления в облаке - Datto Networking была создана для модели управляемых услуг.

Эта линейка продуктов была создана в облаке и включает установку «просто подключаемый модуль», автоматическую оптимизацию и непрерывность сети. От точек беспроводного доступа до коммутаторов с облачным управлением и граничных маршрутизаторов Datto Networking обеспечивает бесперебойную работу в сети.

Чтобы узнать больше о коммутации каналов по сравнению с коммутацией пакетов и о том, какая из них лучше всего подходит для сетевых нужд вашего бизнеса, свяжитесь с Datto.

Коммутация пакетов

vs.Схема коммутации

Apposite Technologies - лидер на рынке эмуляции WAN для более быстрого и надежного тестирования производительности приложений. Узнайте больше об устройствах эмуляции WAN от Apposite.

Посетите наш блог Зачем мне нужен сетевой эмулятор? чтобы узнать о преимуществах эмуляции реальных сетей и о том, как Apposite помог тысячам предприятий, разработчикам сетевых приложений, правительственным и военным организациям, а также операторам связи по всему миру.

В чем разница между коммутацией пакетов и коммутацией каналов?

Внутри сети коммутация пакетов разбивает потоки данных на более мелкие блоки. Затем каждый из этих небольших блоков отправляется независимо по общей сети.

Пакетная коммутация отличается от коммутации каналов, которая лежит в основе традиционных телефонных сетей. Некоторые из вас, возможно, помнят, как заказывали пиццу со стационарного телефона в своем доме до того, как сотовые технологии стали доминировать в повседневной связи.Когда вы позвонили, чтобы заказать эту пиццу, коммутатор цепи создал временный выделенный канал с фиксированной пропускной способностью между взаимодействующими конечными узлами. Эта ссылка действовала только до завершения вызова. Если бы было недостаточно доступных сетевых ресурсов, звонок не был бы установлен или «завершен как набранный». Коммутация каналов может гарантировать качество за счет выделенной полосы пропускания, но большая часть этой полосы тратится на «мертвый эфир». Поскольку все сложности, связанные с совершением звонка, решаются централизованными средствами телефонной компании, коммутация каналов позволяет самому телефону быть относительно простым устройством.

Пакетная коммутация позволяет пользователям в равной степени распределять ресурсы полосы пропускания, но не дает никаких обещаний относительно качества или задержки. Это полезно для передачи данных, не требующих оперативного реагирования в реальном времени. Коммутация пакетов размещает интеллект в конечных узлах, а не в помещениях телефонной компании, с простой базовой сетью, которая направляет пакеты только с одной стороны на другую.

Коммутация пакетов проще и доступнее, чем коммутация каналов.Поскольку всю полосу пропускания можно использовать одновременно, коммутация пакетов более эффективна, поскольку ей не нужно иметь дело с ограниченным количеством соединений, которые могут не использовать всю эту полосу пропускания. Коммутация пакетов также требует менее сложной инфраструктуры, которая может легко реагировать в случае отказа части сети, что ускоряет и снижает затраты на добавление новых узлов, когда они необходимы.

Узнайте больше об устройствах эмуляции WAN от Apposite для более быстрого и надежного тестирования производительности.

Пакетная коммутация - обзор

VII Цифровая линия ISDN

Цифровая линия ISDN, разработанная в 1980-х годах, является частью цифровой сети с интегрированными услугами (ISDN) для доступа или абонентского шлейфа. Определены два интерфейса - 144 кбит / с для интерфейса с базовой скоростью (BRI) и 1,544 Мбит / с (скорость DS-1) для интерфейса с основной скоростью (PRI). С точки зрения физического уровня, PRI идентичен любому другому интерфейсу скорости DS-1. Типичные интерфейсные приложения показаны на рис.14.

РИСУНОК 14. (a) Интерфейс с базовой скоростью требует ISDN-совместимой системы коммутации оконечных устройств. LT - это линейная карта ISDN. TA позволяет работать с аналоговым и не ISDN оконечным оборудованием, включая последовательные порты ПК и телефоны. (b) Интерфейс первичной скорости используется для подключения серверов интернет-модема и ISDN-совместимых УАТС к системам коммутации оконечных устройств.

Информация передается в BRI с использованием двух полнодуплексных B-каналов с коммутацией каналов и одного полнодуплексного D-канала с коммутацией пакетов, все по одной кабельной паре.B-каналы работают со скоростью 64 кбит / с, а D-канал в BRI работает со скоростью 16 кбит / с. B-каналы могут быть объединены, чтобы дать пользователю более высокие составные скорости для конкретного приложения или сеанса вызова. BRI в некоторой степени уникален по сравнению с более ранними технологиями цифровых петель, такими как субстратные цифровые петли и повторяющаяся несущая T1, поскольку BRI был первой широко развернутой цифровой петлей для двунаправленной передачи данных только по одной кабельной паре.

Несмотря на то, что B-канал используется в основном в режиме коммутации каналов (B-каналы переключаются в ISDN-совместимом коммутаторе оконечных каналов), он также поддерживает данные с коммутацией пакетов.B-канал работает в различных режимах, включая:

Коммутация каналов для прозрачных 64 кбит / с (чистый канал) или непрозрачных при более низких скоростях.

Пакетная коммутация, поддержка терминалов пакетного режима; в этом случае B-канал передает уровни 2 и 3 эталонной модели OSI в соответствии, например, с рекомендацией X.25 Международного союза электросвязи - Сектор стандартизации электросвязи (ITU-T). Подключение к сети с коммутацией пакетов сначала устанавливается с помощью переключателя каналов.

В обоих вышеупомянутых режимах соединения через коммутатор цепи считаются полупостоянными и существуют только на время сеанса вызова.

B-канал предназначен для передачи разнообразной пользовательской информации. Отличительной особенностью от обычных коммутируемых контуров является то, что B-канал не передает сигнальную информацию для коммутации каналов в ISDN. Сигнальная информация, используемая для коммутации каналов, передается по D-каналу.Типичная информация, передаваемая по B-каналу, включает:

Речевые и аналоговые данные голосового диапазона, закодированные со скоростью 64 кбит / с с использованием импульсной кодовой модуляции (PCM)

Широкополосная речь и музыка, закодированные с использованием адаптивного дифференциала PCM (ADPCM) и один канал 64 кбит / с

Речь, закодированная со скоростью ниже 64 кбит / с, отдельно или в сочетании с другой цифровой информацией

Цифровые данные, соответствующие цепи - или классы обслуживания с коммутацией пакетов при скорости передачи данных, равной или ниже 64 кбит / с

В случае единичных информационных потоков данных со скоростью менее 64 кбит / с скорость передачи данных адаптируется для передачи на B-канале со скоростью 64 кбит / с. Несколько потоков могут быть мультиплексированы вместе в одном и том же B-канале, но для коммутации каналов весь B-канал переключается на единый пользовательско-сетевой интерфейс.

Для поддержки различных услуг определено несколько типов соединения B-канала. Большинство простых оконечных адаптеров ISDN (рис. 14a) поддерживают три: данные, речь и звук 3,1 кГц. Тип соединения для передачи данных не ограничен тем, что биты данных прозрачно передаются по сети без каких-либо изменений. При межсетевом взаимодействии со скоростью 56 кбит / с данные могут быть в определенной форме, но это функция оконечного оборудования.Тип речевого соединения обеспечивает максимальную гибкость сети и наименьшую гибкость пользователя. Он позволяет эхоподавление и промежуточную аналоговую передачу, которая изменяет значения битов данных при передаче. Как следует из названия, он предназначен в первую очередь для речи с цифровым кодированием. Тип аудиосоединения 3,1 кГц более ограничен в сети с точки зрения того, как обрабатываются данные, и больше подходит для аналоговых данных голосового диапазона, чем тип соединения речевой связи.

Конфигурация канала BRI называется 2B + D, что дает скорость полезной нагрузки пользователя 144 кбит / с (= 2 × 64 кбит / с + 16 кбит / с).Локальный шлейф BRI фактически работает со скоростью 160 кбит / с, что включает полезную нагрузку 144 кбит / с плюс дополнительные 16 кбит / с служебных данных для синхронизации и кадрирования.

Физическое соединение BRI в помещении абонента осуществляется через U-интерфейс, который использует четырехуровневый линейный код с амплитудно-импульсной модуляцией (PAM), называемый 2B1Q, что означает 2 двоичных, 1 четвертичный. Когда пользовательские данные представлены на уровне завершения сети 1 (NT1) в интерфейсе, они скремблируются и перемежаются с зашифрованными битами канала обслуживания и эксплуатации (служебные данные).Скремблированные биты объединяются с битами синхронизации. Затем каждая пара битов кодируется до четвертичного (quat) значения, которое соответствует импульсам с уровнями напряжения, показанными в таблице IX. Значение quat, показанное в этой таблице, является опорным значением (аналогично двоичному единице или двоичному нулю), которое отображается на значение напряжения. Пример битовой последовательности и результирующий вывод линейного кодера 2B1Q показаны на рисунке 15.

ТАБЛИЦА IX. 2B1Q Линейный код

Двоичная пара Quat value Импульсное напряжение (v – p)
10 +3 +2.5 (+15/6)
11 +1 +0,833 (+5/6)
01 −1 −0,833 (−5/6)
00 −3 −2,5 (−15/6)

РИСУНОК 15. Пример битового потока с использованием линейного кода 2B1Q.

Основная форма импульса одинакова для всех значений quat, единственная разница заключается в полярности и высоте импульса (напряжении), указанных в линейном коде. Поскольку линейный код 2B1Q использует два бита на элемент сигнала (импульс), линейная битовая скорость 160 кб / с соответствует символьной скорости 80 кбод. Каждый импульс 2B1Q имеет ширину 12,5 мкс.

Изначально BRI был разработан для развертывания без обширного проектирования или квалификации на любом ненагруженном контуре, отвечающем проектным требованиям для аналоговых контуров, обычно ненагруженных 24-ga. пара длиной менее 18 000 футов (15 000 футов для кабеля 26-го калибра). BRI может совместно использовать кабель с большинством аналоговых петель и всеми цифровыми петлями основной полосы частот без перекрестных помех.

При развертывании BRI в большинстве ситуаций будут использоваться существующие кабели обмена витой парой.U-ретранслятор, также называемый расширением интерфейса базовой скорости передачи (BRITE), может использоваться для увеличения BRI примерно в два раза по сравнению с нормальным расстоянием, или другие технологии могут использоваться для расширения петли на любое расстояние в пределах системы передачи. .

Три фундаментальных технических достижения сделали BRI (и другие современные технологии цифровых петель) жизнеспособными:

Очень крупномасштабная интеграция (VLSI)

Методы выравнивания с обратной связью (DFE)

Подавление эха

СБИС обеспечивает экономичную упаковку очень сложных электронных схем, а DFE обеспечивает средства уменьшения межсимвольных помех, вызванных несовершенными характеристиками передачи витых пар кабелей. Эхоподавление обеспечивает полнодуплексную цифровую передачу по одной витой паре. Экономичный DFE и подавление эха были бы невозможны без VLSI.

На каждом конце 2-проводного контура требуется компенсатор эха, как показано на рис. 16. Гибридный ответвитель выполняет преобразование 2-проводного сигнала в 4-проводное, но не удерживает весь передаваемый сигнал вне приемника. (ближний эхо) и не блокирует эхо, возвращаемое от гибридных ответвителей, расположенных на дальнем конце цепи (дальний эхо).

РИСУНОК 16. Структура компенсатора эха в окончании интерфейса ISDN с базовой скоростью. Компенсатор эха вычитает копию эха, используя два основных компонента - механизм управления и адаптивные фильтры - для обработки эхо на дальнем и ближнем концах.

Адаптивные поперечные фильтры используются для генерации реплик эхо-сигналов на ближнем и дальнем конце, которые вычитаются из фактических эхо-сигналов. Фильтр адаптируется к каналу с помощью зондирующего сигнала во время обучающей последовательности, когда интерфейсы подключены к контуру, и до фактической передачи пользовательских данных. Объемная задержка, предшествующая подавителю эха на дальнем конце, определяется зондированием канала или некоторой эквивалентной процедурой адаптации.

Вариант BRI, цифровой абонентской линии ISDN (ISDL), используется в таких приложениях, как выделенный доступ в Интернет. В этом приложении BRI подключается не к ISDN-совместимой системе коммутации оконечных устройств, а непосредственно к мультиплексору доступа DSL (DSLAM). Два B-канала обеспечивают пропускную способность до 128 кбит / с; D-канал не используется для установления вызова (как в приложении BRI), так как не используется переключение каналов.

В то время как BRI использует интерфейс, разработанный специально для линейных скоростей 160 кбит / с, PRI использует существующие интерфейсы, работающие на скорости DS-1 (1,544 Мбит / с), например, повторяющаяся несущая T1, высокая битовая скорость. тарифная цифровая абонентская линия или оптоволокно со встроенными каналами DS-1. PRI обычно распределяется по каналам как 23B + D, где B = 64 кбит / с и D = 64 кбит / с. Один D-канал обрабатывает сигнализацию (например, установление вызова, отключение и управление), связанную со всеми 23 B-каналами. Как и во всех стандартных интерфейсах скорости DS-1, полезная нагрузка пользователя равна 1.536 Мб / с. Есть дополнительные 8 кб / с накладных расходов для кадрирования и других сетевых целей, в результате чего общая скорость достигает 1,544 Мб / с.

Возможно, в зависимости от характеристик оборудования, использовать второй PRI с 24B. В этом случае второй PRI будет использовать D-канал первого PRI для целей сигнализации. Эта концепция может быть расширена до дополнительных PRI. PRI - предпочтительный метод подключения абонентов коммутируемого доступа к модемным пулам или серверам, расположенным у интернет-провайдеров (рис. 14b).PRI обеспечивает передачу по чистому каналу со скоростью 64 кбит / с между коммутатором и модемным сервером, позволяя аналоговым модемам с голосовой полосой 56 кбит / с (V.90) работать на более высоких скоростях. (Без PRI потребовалась бы настройка схемы DS-1 для передачи сигналов с отобранными битами, а отдельные каналы в DS-1 были бы ограничены до 56 кбит / с, таким образом ограничивая скорость модема до чего-то меньшего, чем было бы достижимо на чистых каналах. )

Пакетная коммутация - обзор

VII Цифровая линия ISDN

Цифровая линия ISDN, разработанная в 1980-х годах, является частью цифровой сети с интегрированными услугами (ISDN) для доступа или абонентского шлейфа.Определены два интерфейса - 144 кбит / с для интерфейса с базовой скоростью (BRI) и 1,544 Мбит / с (скорость DS-1) для интерфейса с основной скоростью (PRI). С точки зрения физического уровня, PRI идентичен любому другому интерфейсу скорости DS-1. Типичные интерфейсные приложения показаны на рис. 14.

РИСУНОК 14. (a) Интерфейс с базовой скоростью требует наличия ISDN-совместимой системы коммутации конечных офисов. LT - это линейная карта ISDN. TA позволяет работать с аналоговым и не ISDN оконечным оборудованием, включая последовательные порты ПК и телефоны.(b) Интерфейс первичной скорости используется для подключения серверов интернет-модема и ISDN-совместимых УАТС к системам коммутации оконечных устройств.

Информация передается в BRI с использованием двух полнодуплексных B-каналов с коммутацией каналов и одного полнодуплексного D-канала с коммутацией пакетов, все по одной кабельной паре. B-каналы работают со скоростью 64 кбит / с, а D-канал в BRI работает со скоростью 16 кбит / с. B-каналы могут быть объединены, чтобы дать пользователю более высокие составные скорости для конкретного приложения или сеанса вызова. BRI в некоторой степени уникален по сравнению с более ранними технологиями цифровых петель, такими как субстратные цифровые петли и повторяющаяся несущая T1, поскольку BRI был первой широко развернутой цифровой петлей для двунаправленной передачи данных только по одной кабельной паре.

Несмотря на то, что B-канал используется в основном в режиме коммутации каналов (B-каналы переключаются в ISDN-совместимом коммутаторе оконечных каналов), он также поддерживает данные с коммутацией пакетов. B-канал работает в различных режимах, включая:

Коммутация каналов для прозрачных 64 кбит / с (чистый канал) или непрозрачных при более низких скоростях.

Пакетная коммутация, поддержка терминалов пакетного режима; в этом случае B-канал несет уровни 2 и 3 эталонной модели OSI согласно, например, рекомендации X Международного союза электросвязи – Сектор стандартизации электросвязи (ITU-T). 25. Соединение с сетью с коммутацией пакетов сначала устанавливается с помощью переключателя каналов.

В обоих вышеупомянутых режимах соединения через коммутатор цепи считаются полупостоянными и существуют только на время сеанса вызова.

B-канал предназначен для передачи разнообразной пользовательской информации. Отличительной особенностью от обычных коммутируемых контуров является то, что B-канал не передает сигнальную информацию для коммутации каналов в ISDN.Сигнальная информация, используемая для коммутации каналов, передается по D-каналу. Типичная информация, передаваемая по B-каналу, включает:

Речевые и аналоговые данные голосового диапазона, закодированные со скоростью 64 кбит / с с использованием импульсной кодовой модуляции (PCM)

Широкополосная речь и музыка, закодированные с использованием адаптивного дифференциала PCM (ADPCM) и один канал 64 кбит / с

Речь, закодированная со скоростью ниже 64 кбит / с, отдельно или в сочетании с другой цифровой информацией

Цифровые данные, соответствующие цепи - или классы обслуживания с коммутацией пакетов при скорости передачи данных, равной или ниже 64 кбит / с

В случае единичных информационных потоков данных со скоростью менее 64 кбит / с скорость передачи данных адаптируется для передачи на B-канале со скоростью 64 кбит / с. Несколько потоков могут быть мультиплексированы вместе в одном и том же B-канале, но для коммутации каналов весь B-канал переключается на единый пользовательско-сетевой интерфейс.

Для поддержки различных услуг определено несколько типов соединения B-канала. Большинство простых оконечных адаптеров ISDN (рис. 14a) поддерживают три: данные, речь и звук 3,1 кГц. Тип соединения для передачи данных не ограничен тем, что биты данных прозрачно передаются по сети без каких-либо изменений. При межсетевом взаимодействии со скоростью 56 кбит / с данные могут быть в определенной форме, но это функция оконечного оборудования.Тип речевого соединения обеспечивает максимальную гибкость сети и наименьшую гибкость пользователя. Он позволяет эхоподавление и промежуточную аналоговую передачу, которая изменяет значения битов данных при передаче. Как следует из названия, он предназначен в первую очередь для речи с цифровым кодированием. Тип аудиосоединения 3,1 кГц более ограничен в сети с точки зрения того, как обрабатываются данные, и больше подходит для аналоговых данных голосового диапазона, чем тип соединения речевой связи.

Конфигурация канала BRI называется 2B + D, что дает скорость полезной нагрузки пользователя 144 кбит / с (= 2 × 64 кбит / с + 16 кбит / с).Локальный шлейф BRI фактически работает со скоростью 160 кбит / с, что включает полезную нагрузку 144 кбит / с плюс дополнительные 16 кбит / с служебных данных для синхронизации и кадрирования.

Физическое соединение BRI в помещении абонента осуществляется через U-интерфейс, который использует четырехуровневый линейный код с амплитудно-импульсной модуляцией (PAM), называемый 2B1Q, что означает 2 двоичных, 1 четвертичный. Когда пользовательские данные представлены на уровне завершения сети 1 (NT1) в интерфейсе, они скремблируются и перемежаются с зашифрованными битами канала обслуживания и эксплуатации (служебные данные).Скремблированные биты объединяются с битами синхронизации. Затем каждая пара битов кодируется до четвертичного (quat) значения, которое соответствует импульсам с уровнями напряжения, показанными в таблице IX. Значение quat, показанное в этой таблице, является опорным значением (аналогично двоичному единице или двоичному нулю), которое отображается на значение напряжения. Пример битовой последовательности и результирующий вывод линейного кодера 2B1Q показаны на рисунке 15.

ТАБЛИЦА IX. 2B1Q Линейный код

Двоичная пара Quat value Импульсное напряжение (v – p)
10 +3 +2.5 (+15/6)
11 +1 +0,833 (+5/6)
01 −1 −0,833 (−5/6)
00 −3 −2,5 (−15/6)

РИСУНОК 15. Пример битового потока с использованием линейного кода 2B1Q.

Основная форма импульса одинакова для всех значений quat, единственная разница заключается в полярности и высоте импульса (напряжении), указанных в линейном коде. Поскольку линейный код 2B1Q использует два бита на элемент сигнала (импульс), линейная битовая скорость 160 кб / с соответствует символьной скорости 80 кбод. Каждый импульс 2B1Q имеет ширину 12,5 мкс.

Изначально BRI был разработан для развертывания без обширного проектирования или квалификации на любом ненагруженном контуре, отвечающем проектным требованиям для аналоговых контуров, обычно ненагруженных 24-ga. пара длиной менее 18 000 футов (15 000 футов для кабеля 26-го калибра). BRI может совместно использовать кабель с большинством аналоговых петель и всеми цифровыми петлями основной полосы частот без перекрестных помех.

При развертывании BRI в большинстве ситуаций будут использоваться существующие кабели обмена витой парой.U-ретранслятор, также называемый расширением интерфейса базовой скорости передачи (BRITE), может использоваться для увеличения BRI примерно в два раза по сравнению с нормальным расстоянием, или другие технологии могут использоваться для расширения петли на любое расстояние в пределах системы передачи. .

Три фундаментальных технических достижения сделали BRI (и другие современные технологии цифровых петель) жизнеспособными:

Очень крупномасштабная интеграция (VLSI)

Методы выравнивания с обратной связью (DFE)

Подавление эха

СБИС обеспечивает экономичную упаковку очень сложных электронных схем, а DFE обеспечивает средства уменьшения межсимвольных помех, вызванных несовершенными характеристиками передачи витых пар кабелей. Эхоподавление обеспечивает полнодуплексную цифровую передачу по одной витой паре. Экономичный DFE и подавление эха были бы невозможны без VLSI.

На каждом конце 2-проводного контура требуется компенсатор эха, как показано на рис. 16. Гибридный ответвитель выполняет преобразование 2-проводного сигнала в 4-проводное, но не удерживает весь передаваемый сигнал вне приемника. (ближний эхо) и не блокирует эхо, возвращаемое от гибридных ответвителей, расположенных на дальнем конце цепи (дальний эхо).

РИСУНОК 16. Структура компенсатора эха в окончании интерфейса ISDN с базовой скоростью. Компенсатор эха вычитает копию эха, используя два основных компонента - механизм управления и адаптивные фильтры - для обработки эхо на дальнем и ближнем концах.

Адаптивные поперечные фильтры используются для генерации реплик эхо-сигналов на ближнем и дальнем конце, которые вычитаются из фактических эхо-сигналов. Фильтр адаптируется к каналу с помощью зондирующего сигнала во время обучающей последовательности, когда интерфейсы подключены к контуру, и до фактической передачи пользовательских данных. Объемная задержка, предшествующая подавителю эха на дальнем конце, определяется зондированием канала или некоторой эквивалентной процедурой адаптации.

Вариант BRI, цифровой абонентской линии ISDN (ISDL), используется в таких приложениях, как выделенный доступ в Интернет. В этом приложении BRI подключается не к ISDN-совместимой системе коммутации оконечных устройств, а непосредственно к мультиплексору доступа DSL (DSLAM). Два B-канала обеспечивают пропускную способность до 128 кбит / с; D-канал не используется для установления вызова (как в приложении BRI), так как не используется переключение каналов.

В то время как BRI использует интерфейс, разработанный специально для линейных скоростей 160 кбит / с, PRI использует существующие интерфейсы, работающие на скорости DS-1 (1,544 Мбит / с), например, повторяющаяся несущая T1, высокая битовая скорость. тарифная цифровая абонентская линия или оптоволокно со встроенными каналами DS-1. PRI обычно распределяется по каналам как 23B + D, где B = 64 кбит / с и D = 64 кбит / с. Один D-канал обрабатывает сигнализацию (например, установление вызова, отключение и управление), связанную со всеми 23 B-каналами. Как и во всех стандартных интерфейсах скорости DS-1, полезная нагрузка пользователя равна 1.536 Мб / с. Есть дополнительные 8 кб / с накладных расходов для кадрирования и других сетевых целей, в результате чего общая скорость достигает 1,544 Мб / с.

Возможно, в зависимости от характеристик оборудования, использовать второй PRI с 24B. В этом случае второй PRI будет использовать D-канал первого PRI для целей сигнализации. Эта концепция может быть расширена до дополнительных PRI. PRI - предпочтительный метод подключения абонентов коммутируемого доступа к модемным пулам или серверам, расположенным у интернет-провайдеров (рис. 14b).PRI обеспечивает передачу по чистому каналу со скоростью 64 кбит / с между коммутатором и модемным сервером, позволяя аналоговым модемам с голосовой полосой 56 кбит / с (V.90) работать на более высоких скоростях. (Без PRI потребовалась бы настройка схемы DS-1 для передачи сигналов с ограниченным битом, а отдельные каналы в DS-1 были бы ограничены до 56 кбит / с, таким образом ограничивая скорость модема до чего-то меньшего, чем было бы достижимо на чистых каналах. )

Какие процессы используют коммутацию пакетов? | Small Business

Коммутация пакетов - это метод сетевой передачи, при котором данные передаются небольшими блоками, называемыми пакетами, а не непрерывным потоком.Такая отправка данных помогает повысить надежность и эффективность сетей по сравнению с телефонной технологией коммутации каналов. Знание того, как работает коммутация пакетов и когда она используется, может быть полезно при устранении неполадок в сети вашего предприятия.

Процесс коммутации пакетов

Первым шагом в процессе коммутации пакетов является разбиение передаваемых данных на блоки размером около нескольких сотен байтов. Затем каждому пакету присваивается IP-адрес назначения и он пересылается на маршрутизатор, который находится ближе к этому месту назначения, который пересылает данные на другой маршрутизатор и т. Д.В конце концов, пакеты достигают своего маршрутизатора назначения, где пересылаются нужному клиенту. Затем они повторно собираются в читаемые данные.

Коммутация каналов

Коммутация каналов - основная альтернатива коммутации пакетов. При коммутации каналов два клиента совместно используют выделенную линию до тех пор, пока им необходимо обмениваться данными. Это обеспечивает быструю передачу данных, но делает сети уязвимыми для сбоев, так как отключение линии между этими двумя клиентами завершит сеанс передачи.Это также затрудняет расширение сети, поскольку для каждого нового клиента необходимо устанавливать новую выделенную линию. Аналоговая телефонная система является примером технологии коммутации каналов.

Данные

Пакетная коммутация чаще всего встречается в сетях передачи данных, включая LAN, WAN и Интернет. Он хорошо подходит для передачи данных, так как позволяет сетям быстро адаптироваться к меняющимся условиям. Например, если один из маршрутизаторов сети выходит из строя, пакеты могут быть автоматически перенаправлены, чтобы избежать этого устройства.Он также обеспечивает масштабируемость сетей передачи данных, поскольку позволяет множеству пользователей передавать данные одновременно. Это контрастирует с коммутацией каналов, когда только два клиента могут общаться по данной линии одновременно.

Голос

Развитие таких технологий, как передача голоса по Интернет-протоколу (VoIP), означает, что коммутация пакетов теперь может использоваться для передачи голосового трафика, а также данных. Это может иметь большие экономические преимущества для предприятий, поскольку это означает, что им не нужно устанавливать отдельные сети с коммутацией пакетов для своих данных и системы с коммутацией каналов для своих телефонов.Использование технологии коммутации пакетов для голосового трафика также дает многие из преимуществ надежности и масштабируемости, присущих трафику данных с коммутацией пакетов в телефонной сети.

Источники

Биография писателя

Энди Уолтон (Andy Walton) с 2009 года занимается технологией и специализируется на сетевых технологиях и мобильной связи. Ранее он был ИТ-специалистом и менеджером по продукту. Уолтон живет в Лестере, Англия, и имеет степень бакалавра информационных систем в Университете Лидса.

Технология: каковы преимущества сети с пакетной коммутацией? | Small Business

Сети с коммутацией пакетов - сети, которые разбивают данные на фрагменты, называемые пакетами перед транспортировкой, - помогают сделать ваши бизнес-коммуникации стабильными и эффективными. Когда-то использовавшаяся только для приложений передачи данных, коммутация пакетов все чаще используется как метод передачи аудио- и видеосвязи в реальном времени. Узнайте о преимуществах сетей с коммутацией пакетов, чтобы понять, подходит ли эта технология для вашей организации.

Эффективность сети

Основной альтернативой коммутации пакетов является коммутация каналов, когда два устройства в сети устанавливают выделенную линию связи для передачи потока данных, как при телефонном звонке. Эта система неэффективна для компьютерных сетей, потому что это часто означает, что другие устройства не могут использовать сеть, пока первые два не закончат связь. Коммутация пакетов позволяет избежать этой проблемы, позволяя каждому пакету находить свой собственный путь к месту назначения без необходимости в выделенном соединении.

Надежность

Все сети время от времени теряют данные при передаче. Однако с коммутацией пакетов это не проблема, потому что, когда принимающее устройство приходит для проверки пакетов, оно может легко определить, отсутствует ли один из них, и запросить повторную отправку этого пакета. С другой стороны, в сетях с коммутацией каналов нет механизма для повторной отправки потерянных данных; если данные потеряны в сети с коммутацией каналов, они исчезнут навсегда. В результате сети с коммутацией пакетов имеют тенденцию быть более надежными при транспортировке данных.

Устойчивость

Сети с коммутацией пакетов устойчивы к изменениям. Пакеты находят свой путь к месту назначения с помощью маршрутизаторов, которые используют свои знания сети для отправки трафика по наиболее эффективному маршруту. При изменении сети - например, при отказе сетевого соединения - маршрутизаторы предназначены для обнаружения этого и отправки трафика другим способом. Однако в сетях с коммутацией каналов, если канал связи между двумя устройствами изменяется, часто требуется ручное вмешательство, чтобы все снова заработало.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
