Панели автоматического ввода резерва АВР

Панель АВР - автоматический ввод резерва, предназначена для приема и распределения электрической энергии в сетях напряжением до 1000 В частотой 50 Гц с глухозаземленной нейтралью, дистанционного, автоматизированного и ручного управления, контроля, сигнализации и защиты оборудования от токов короткого замыкания и перегрузок, защиты людей от поражения электрическим током.

Автоматический ввод резерва (АВР) является основой систем гарантированного электроснабжения. Главная задача АВР - переключение нагрузки между альтернативными источниками электроэнергии (дизель-генератор).
Автоматический ввод резерва представляет собой метод защиты работы электросети. Устройство автоматического ввода резерва самостоятельно переключается на резервный источник питания, когда прекращается основное электроснабжение. После отключения электроэнергии автоматический ввод резерва (АВР) должен срабатывать максимально быстро.

Номинальные значения климатических факторов внешней среды по ГОСТ 15150, ГОСТ 15543.

1

Вид климатического исполнения – У1, У3, УХЛ4

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Панели АВР изготавливаются согласно ТУ 3412-003-91862003-2013

Панели не должны эксплуатироваться в особых средах, указанных в ГОСТ Р 51321.1

Высота над уровнем моря - не более 1000 м.

Условия эксплуатации в части воздействия механических факторов внешней среды по группе условий эксплуатации Ml по ГОСТ 17516.1

Панели АВР должны быть работоспособны при отклонении от вертикального положения не более 5° в любую сторону.

Наименование параметра Панель АВР
Номинальное рабочее напряжение, Uс
  Главной цепи
    переменного тока частотой 50 Гц; 220, 380, 660 В
    постоянного тока 110, 220, 440 В
  Вспомогательной цепи (цепи управления)
    переменного тока частотой 50 Гц; 24, 42, 100, 110, 173, 220, 380 В
    постоянного тока 24, 42, 48, 60, 110, 220 В
Номинальное напряжение изоляции, Ui 660 В
Номинальное импульсное выдерживаемое напряжение, Uimp 2 500 В
Номинальный ток главной цепи, I до 2 500 А
Номинальный ток цепей управления, I до 25 А
Номинальный кратковременно выдерживаемый ток, Icw
  для открытых щитов до 30 кА
  для защищенных щитов до 18 кА
  для ящиков, шкафов до 10 кА
  для пультов менее 6 кА
Номинальный ударный ток, Ipk
  для открытых щитов до 50 кА
  для защищенных щитов до 30 кА
Номинальный условный ток короткого замыкания, Iсс до 23 кА
Номинальный ток короткого замыкания, вызывающий плавление предохранителя 3Iн*
Размеры, мм
  ширина
670
  глубина 360
  высота 1 170

Устройство АВР

Панель АВР представляет собой комбинацию низковольтных коммутационных аппаратов с устройствами управления, измерения, сигнализации, зашиты, регулирования и т. п., полностью смонтированных изготовителем НКУ на единой конструктивной основе со всеми внутренними электрическими и механическими соединениями с соответствующими конструктивными элементами.

Панель АВР изготовлена из материалов, способных выдерживать механические, электрические и тепловые нагрузки, а также воздействие влажности, которые обычно имеют место при нормальных условиях эксплуатации.

Щит АВР, автоматический ввод резерва, включение резерва


Компания ПромЭлектроСервис НКУ производит щиты АВР на токи от 16 до 6300А на 2,3,4 ввода на базе отечественного и импортного оборудования.

 Пришлите нам запрос и Вы будете приятно удивлены нашим сервисом, культурой сборки и ценами. Предоставляем полный комплект документов (паспорт, руководство по эксплуатации, комплект схем, сертификат соответствия)

Актуальная цена шкафов АВР представлена в нашем прайс-листе. Если вам необходим нестандартный шкаф АВР заполните наш опросный лист и пришлите запрос на [email protected] com


предназначены для питания нагрузки от двух, трех (и более) источников напряжения, с возможностью автоматической (либо ручной) перекоммутации электропитания нагрузки на одну из резервных линий (в т.ч. дизель-генератор) при исчезновении напряжения на основном вводе, перегрузках, коротких замыканиях и перекосе фаз. После восстановления напряжения, устройство работает по заданному алгоритму. Использование электрощитов автоматического подключения резерва позволяет повысить надежность системы электроснабжения и защитить технологическое оборудование от перегрузок.

Мы производим щиты АВР на базе контакторов и автоматических выключателей с моторным приводом и тиристоров. При сборке щитов АВР, ЩАП, ЯАВР на номинальные токи до 250А мы используем комбинацию АВР на 2 контакторах, АВР на 3 контакторах, АВР на 4 контакторах. При производстве шкафов АВР, ШАВР на токи 250-6300А  - только автоматы с электроприводом. Такой подход позволяет обеспечить надежность и безопасность системы резервирования питания за приемлемую цену АВР.

Расшифровка обозначений типовых щитов АВР на нашем сайте (см артикул)

Производство щитов АВР

Компания ПромЭлектроСервис является сертифицированным производителем шкафов автоматического ввода резерва АВР/ШАВР/ЩАП/ЯАВР/УАВР/АВРП.

Мы производим шкафы автоматического ввода резерва для всех 3 основных категорий надежности электроснабжения, включая особо важную I категорию. Наши шкафы АВР обеспечивают бесперебойное электроснабжение на Бованенковском месторождении (Ямал), компрессорной станции «Русская» (Краснодарский край), заводе Hyundai Motors (Санкт-Петербург), DATA-центре Orange Rus (Санкт-Петербург), отеле Новый Петергоф 4* (Санкт-Петербург) и др.

Одними из наших главных преимуществ при производстве щитов АВР является наличие типовых решений и большой опыт инженерного состава и монтажников. Только за 2016 год мы отгрузили, модернизировали, провели пусконаладку более 400 различных вариантов шкафов АВР, щитов управления генераторами, шкафов синхронизации ДГУ, ЩАП, ЯАВР, УАВР, АВРП.

Это позволяет добиться максимального качества, быстрых сроков сборки щитов АВР и минимальной цены на электрощит в сборе. Стандартный срок комплектации, производства щита АВР составляет 7 дней.

Наш сборочный цех по производству электрощитов (площадью более 500м2)

Основные типоисполнения щитов АВР/ШАВР/ЩАП/ЯАВР/УАВР/АВРП на токи 16-6300А, производства компании "ПромЭлектроСервис"

  • Щит АВР 2 ввода на контакторах на номинальные токи 16, 25А, 32А, 40А, 63А, 80А, 100А, 125А, 160А
  • Щит АВР 3 ввода на контакторах на номинальные токи 16, 25А, 32А, 40А, 63А, 80А, 100А, 125А, 160А
  • Щит АВР 2 ввода на автоматах с электроприводом на номинальные токи 250А, 400А, 630А, 800А, 1000А, 1250А, 1600А, 2500А, 3200А, 4000А, 5000А, 6300А
  • Шкаф АВР 3 ввода на автоматах с электроприводом на номинальные токи 250А, 400А, 630А, 800А, 1000А, 1250А, 1600А, 2500А, 3200А, 4000А, 5000А, 6300А
  • ЩАП 2 ввода 16А, 25А, 40А, 50А, 63А, 100А, 160А
  • Шкафы ШАВР
  • Щит управления дизель-генератором ДГУ с АВР
  • Щиты синхронизации ДГУ с АВР
  • Шкаф ВРУ с АВР
  • Щиты ГРЩ с АВР
  • Щиты РУНН 0,4кВ с АВР
  • Щит АВР с Секционированием (3 в 2, 2 в 2, 4 в 3 и др. )

АВР (2 ввода) на базе оборудования Schneider Electric (Франция), 25-250А



АВР (3 ввода) на базе оборудования Schneider Electric (Франция), 63-160А

АВР на базе оборудования Hyundai (Корея), 400-1600А

АВР на базе отечественного оборудования (Россия), 400-1600А

Технические характеристики щитов АВР

  1. Количество вводов питания: 2,3,4 (более по запросу)
  2. Тип источников питания: Электросеть/Электросеть, Электросеть/ДГУ, ДГУ/ДГУ, Электросеть/ИБП и др.
  3. Номинальный ток АВР
    : 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А, 100А, 125А, 160А, 200А, 250А, 320А, 400А, 500А, 630А, 800А, 1000А, 1600А, 2000А, 2500А, 3200А, 4000А, 5000А, 6300А
  4. Режим работы АВР: Автоматический/Ручной (стандарт), Автоматический (ЩАП, ЯАВР)
  5. Тип блокировки вводов: механическая, электрическая
  6. Напряжение питания: 380/220В
  7. Защита по Umax/Umin,перекосу фаз: Да (по умолчанию)
  8. Производитель комплектующих: ABB, Schneider Electric, IEK, DEKraft, КЭАЗ, Контактор, Hyundai, LSIS, Legrand, Новатек Электро, Меандр
  9. Степень защиты корпуса: IP31, IP54, IP65
  10. Климатическое исполнение: УХЛ4, УХЛ1

Алгоритм работы щитов автоматического ввода резерва АВР

Электрощиты имеют несколько вариантов работы:

   1. Приоритет ввода №1

 Ввод №1 является приоритетным, при исчезновении напряжения на первом вводе, нагрузка запитывается от резервного ввода. После восстановления напряжения на первом вводе, питание нагрузки автоматически переключается на него.

   2. Без приоритета

Любой из вводов питания может быть назначен основным (рабочим). При исчезновении напряжения происходит автоматическое переключение питания на любой из действующих вводов.

Наши Шкафы АВР (ШАВР, УАВР, ЯАВР, АВРП) по умолчанию работают в 2 режимах: ручной/автоматический.

Автоматический режим - эксплуатация устройства осуществляется в автоматическом режиме согласно заданному алгоритму работы (как правило - это "приоритет первого ввода" либо "без приоритета")

Ручной режим - управление устройством (переключение между нагрузками) осуществляется с помощью кнопок ("пуск"/"стоп"), расположенных на панели управления.

АВР ручного возврата. В случае восстановления исходного напряжения обратное переключение производится только принудительно

Особенности шкафов автоматического включения резерва (стандартные решения) производимых компанией "ПромЭлектроСервис"

При создании шкафов автоматического включения резерва нами используются:

  1. Вводные автоматы производства ABB/Шнайдер Электрик до 63А и автоматы производства Hyundai, DEKraft от 80А до 6300А (или комплектация по проекту заказчика - изменение конечной стоимости щита).
  2. В качестве переключающих элементов в ящиках до 250А включительно используются контакторы с механической блокировкой серии LC1E производства Шнайдер Электрик. В ящиках автоматического включения резерва от 250А до 2500А коммутирование осуществляется с помощью включения/выключения вводных автоматов при помощи моторных приводов (Hyundai, ИЭК).
  3. Работа простых щитов АВР 2в1 построена на релейной схеме, при производстве используются реле CR-M (ABB), реле ZELIO RXM (Schneider Electric), реле Finder. При сборке сложных щитов АВР (АВР с секционированием, АВР 3 в 2, 4 в 3 и др.) мы используем программируемые реле ZELIO Logic и пишем под них программу для автоматической логики переключения.
  4. Подключение (если иное не оговорено заказчиком) осуществляется снизу на винтовые клеммы или расширительные полюса на вводных автоматах.

Щит АВР цена

Цена любого электрощита, в т. ч. шкафа АВР зависит от стоимости комплектующих и требований по наличию дополнительного оборудования (обогрев, вентиляция, распределительный блок, узел учета, повышенная степень защиты корпуса и др.). На сегодняшний день существует 3 уровня цен на комплектующие:

  • оборудование топ-уровня (самое дорогое): ABB, Schneider Electric, Legrand, Rittal, Siemens
  • оборудование среднеценового сегмента: Hyundai, CHINT, DKC, КЭАЗ, Контактор
  • комплектующие бюджетного сегмента: ИЭК, DEKraft, EKF

У всех топовых производителей есть свои "бюджетные" линейки оборудования, которые рассчитаны на развивающиеся рынки. К примеру, это контакторы серии LC1E, автоматы SACE Formula, EZC (EasyPact) и др. По соотношению цена-качество они идеально подходят для решения повседневных задач и делают цену щита АВР максимально комфортной. При необходимости цена на щит АВР может быть пересчитана на комплектующих любого производителя. Это займет всего несколько часов.

Чтобы купить и заказать шкаф ввода резерва в нашей компании ООО "ПромЭлектроСервис"

Вам необходимо сообщить нам следующую информацию:

  1. Номинальный ток вводов и количество линий.
  2. Как должен функционировать щит (алгоритм работы).
  3. Какие кабели будут подключаться к вводу / выводу Вашего электрощита.
Компания "Промэлектросервис" производит электрощиты как из импортных, так и из отечественных комплектующих в соответствии с ТУ 3430-001-74775811-2015, подтвержденным сертификатом соответствия ТС

Интерфейс лицевой панели и органы управления в шкафах АВР (на примере АВР 2 ввода с моторными приводами)

Основные понятия, необходимые для понимания принципа работы шкафов автоматического включения резерва

  1. Номинальный ток - за номинальный ток обычно принимается номинальный ток вводных автоматов.
  2. Количество вводов - количество независимых источников питания, от которых запитывается устройство автоматического включения резерва.
  3. Тип блокировки - тип защиты от одновременной запитывания вывода от нескольких вводов.
  4. Механическая блокировка - осуществляется с помощью дополнительных устройств, механически не допускающих одновременное включение коммутирующих элементов. Наиболее часто мех. блокировка в электрощитах автоматического включения резерва осуществляется с помощью контакторов, соединенных между собой блоком механической блокировки ("коромысло").
  5. Электрическая блокировка - защита осуществляется на основе алгоритма работы электрической схемы.
  6. Типы источников питания: питание от сети / питание от дизель-генераторной установки.

  В случае, если один или несколько источников питания запитываются от дизель генератора, в схему включаются "сухие контакты", для подачи команды на запуск дизельного генератора и реле времени. В этом случае автомат должен быть оснащен системой автозапуска.

Области применения системы автоматического ввода резерва

ПАНЕЛЬ УПРАВЛЕНИЯ АВР-3/3-ПУ



ПАНЕЛЬ УПРАВЛЕНИЯ АВР-3/3-ПУ



Назначение АВР-3/3-ПУ


Панель управления с микропроцессорным управлением АВР-3/3-ПУ предназначено для ручного управления режимами работы блока АВР-3/3-PU.

Панель управления позволяет отслеживать состояние АВР-3/3-И.01, и, переведя устройство в режим ручного управления, включать/отключать исполнительные устройств в ручном режиме.

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99.
Климатическое исполнение УХЛ 4.2.
Гарантийный срок – 2 года.

Технические характеристики АВР-3/3-ПУ


 Характеристика Значение
Номинальное рабочее напряжение   12 В
Габаритные размеры блока 95х95х13 мм
Масса, не более 0,3 кг


Конструкция системы АВР-3/3-ПУ

Блок АВР-3/3-ПУ выполнен в корпусе для установки на панель.
На передней панели блока находятся индикаторы состояния и кнопки управления работой блока АВР-3/3-И.01.
Клеммные колодки находятся на задней стороне блока.
Питание блока осуществляется от блока  АВР-3/3-ПУ, или от внешнего источника питания 8-15 вольт.

Подготовка к эксплуатации и эксплуатация АВР-3/3-ПУ
Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации блока АВР-3/3-ПУ.
Установить блок, произвести подключение, соединив одноименные клеммы «-»,  «+», «А», «В».   Расстояние между блоком «АВР-3/3-И.01» и панелью управления до 10 метров.
ПОДКЛЮЧЕНИЕ  ПРОИЗВОДИТЬ  ПРИ  ОБЕСТОЧЕННЫХ ВВОДАХ СЕТИ блока АВР-3/3-И.01!!
Запрещается: вскрывать блок, находящийся под напряжением.

Работа с панелью управления
Отключение нагрузки - кнопка «СТОП».
Переход в ручной/автоматический режим управления - кнопка «АВТ/РУЧН.».
Подключение нагрузки к первому входу – кнопка «ВВОД 1».
Подключение нагрузки ко второму входу – кнопка «ВВОД 2».
При замыкании перемычкой контактов «1» и «2» клеммника на задней панели, кнопки будут заблокированы и управление невозможно.
При переводе блока в ручной режим из автоматического, и отсутствии аварии на линиях, нагрузка остается подключенной. При переводе из ручного в автоматический режим, при отсутствии аварии на входных линиях, нагрузка будет подключена в соответствии с установленным режимом работы блока. В ручном режиме возможно подключение нагрузки к входам 1 и 2 не зависимо от состояния этих входов. Переключение входа 1 и входа 2 только через кнопку «СТОП».


СКАЧАТЬ: паспорт АВР-3-3-ПУ



Приобрести АВР-3/3-ПУ   и  другое  оборудование  Вы  можете  в  ООО «САВЭЛ»:

Адрес офиса: 660123, г.Красноярск, ул. Парковая, 10а

Тел.: +7 (391) 264-36-57, 264-36-58,  264-36-52,

E-mail: [email protected] ru



ПАНЕЛЬ ЦИФРОВОЙ ИНДИКАЦИИ АВР-3/3-ПЦИ



ПАНЕЛЬ ЦИФРОВОЙ ИНДИКАЦИИ АВР-3/3-ПЦИ



Назначение АВР-3/3-ПЦИ


Панель цифровой индикации с микропроцессорным управлением АВР-3/3-ПЦИ  предназначена для визуализации напряжения по двум независимым трехфазным входам блока АВР-3/3-И.01.

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99.
Климатическое исполнение УХЛ 4.2.
Гарантийный срок – 2 года.

Технические характеристики АВР-3/3-ПЦИ


 Характеристика Значение
Номинальное рабочее напряжение   12 В
Коммутируемый ток контакта (АС1 280 В)    7 А (max)
Габаритные размеры блока 95х96х13 мм
Масса, не более 0,3 кг


Конструкция системы АВР-3/3-ПЦИ

Панель  «АВР-3/3-ПЦИ» выполнена в корпусе для установки на дверь щита.
На передней панели блока находятся цифровые индикаторы напряжения.
На задней панели блока находятся клеммные колодки для подключения блока.
Питание блока осуществляется от блока АВР-3/3-И.01 или внешнего источника 9-15 В постоянного тока.

Подготовка к эксплуатации и эксплуатация АВР-3/3-ПЦИ

Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации блока АВР-3/3-ПЦИ.
Установить блок, подключить блок индикации соединив одноименные клеммы «-»,  «+», «А», «В».  Расстояние между блоком АВР-3/3-И.01 и блоком индикации до 10 метров.

ПОДКЛЮЧЕНИЕ  ПРОИЗВОДИТЬ  ПРИ  ОБЕСТОЧЕННЫХ ВВОДАХ СЕТИ блока АВР-3/3-И.01!!
Запрещается: вскрывать блок, находящийся под напряжением.

Работа блока АВР-3/3-ПЦИ

Если питание блока АВР-3/3-ПЦИ  осуществляется от дополнительного источника питания, включить его. Включить трехфазную сеть по 1-му и 2-му вводу блока АВР-3/3-И.01.



СКАЧАТЬ: паспорт АВР-3-3-ПЦИ



Приобрести  АВР-3/3-ПЦИ  и  другое  оборудование  Вы  можете  в  ООО «САВЭЛ»:

Адрес офиса: 660123, г. Красноярск, ул. Парковая, 10а

Тел.: +7 (391) 264-36-57, 264-36-58,  264-36-52,

E-mail: [email protected]

АВР 250А N1+N2-KM ABB v.00 - УСТРОЙСТВО АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА АВР

Панель АВР 250А abb ip00 2 ввода / 1 вывод (контакторы AF190-30-11-13, реле контроля напряжения CM-PVE, по схеме заказчика)

ПРОИЗВОДИТЕЛЬ ООО «ЭЛЕКТРОКОМПЛЕКТ»

Данная панель собрана по схеме, разработанной совместно с заказчиком.

Внесены следующие изменения:

  • На панели нет силовых автоматических выключателей и рубильников.
  • Силовая аппаратура замене не подлежит, в связи с чем вводные и выводные трассы выполнены из провода ПуГВ с наконечниками. Таким образом, подключается данная панель непосредственно в шкафу, находящемся на объекте.

Характеристики:

  • Степень защиты: ip00
  • Количество вводов: 2
  • Количество выводов: 1
  • Номинальный ток: 250А
  • монтажная пластина, размеры: 600х500 (в х ш)

В данном устройстве автоматического ввода резерва номинальным током 100 Ампер используется измененный вариант схемы АВР на 2 ввода и 1 вывод, с которой Вы подробно можете ознакомиться в нашей статье от 14. 04.2020 г.

© Сагалаев Дмитрий Юрьевич

Подписывайтесь на наш канал: https://www.youtube.com/channel/UCicbInMQHoskxRHCKJ92Jsw

Перейти в раздел сборка электрощитов на нашем официальном сайте https://380torg.ru/products/category/sborkaschitov


Мы предлагаем следующие услуги:

  • Сборка электро-щитового оборудования:
    ВРУ, АВР, ЩАП, ЩО, Я(РУСМ)5000, ПР11, ШР11, ЩСН, ЩУВ, ГРЩ, ЩО70, ТЕРМОБОКСЫ и другие НКУ в срок от 24 часов до 7 дней.
  • В том числе разработка схем в AutoCAD.
  • Комплексная поставка кабельно-проводниковой, электротехнической и светотехнической продукции.

Основные наши преимущества:

  • Скорость и точность выполнения заказа.
  • У нас всегда есть в наличии более 20 000 комплектующих.
  • 80% элетрощитов создаем по индивидуальным схемам.
  • Мощность производства 750 щитов в месяц.
  • Осуществляем доставку электрощитового оборудования по всей России и странам СНГ.

Подписка на наш аккаунт @sborka.schitov в instagram предоставляет Вам скидку 5% на услуги по сборке электрощитов!

Расчет стоимости готового изделия бесплатно!

Заявки высылайте на почту: [email protected]

Производство г. Кемерово.

Доставка по России и СНГ.

Работаем с НДС.

Цена АВР. От чего зависит цена устройства автоматического ввода резерва?

От чего же зависит цена АВР? Для начала ответим на вопрос, что такое АВР

Итак, АВР – автоматический ввод резерва. АВР – это процесс, поэтому более правильно говорить устройство с функцией автоматического ввода резерва. Некоторые производители вводят аббревиатуру УАВР – устройство автоматического ввода резерва. Либо можно сказать щит АВР, шкаф АВР, панель АВР. Поэтому, определяя стоимость, нужно задавать запрос конкретно, например, по типу оболочки: цена щит АВР, цена панель АВР, цена устройства АВР.

Щит АВР – устройство автоматического ввода резерва в оболочке, которая крепится непосредственно на горизонтальную поверхность – стену, в вертикальном положении.

Щиты АВР используют в следующих случаях:
  • Номинальный ток устройства в большинстве случаев ниже 150 Ампер.
  • Сечение вводных и выводных групп ниже 35 мм2
  • Корпус необходимо крепить на анкера или дюбель-гвозди к горизонтальной поверхности стены
  • Устройство не должно быть отдельно стоящим



Щиты подразделяются на две основные подгруппы: накладные и встраиваемые.
  • Накладные щиты – их еще называют щиты открытой установки.
  • Встраиваемые щиты – их еще называют щиты скрытой установки.

Если говорить о цене АВР, то в накладных щитах металла расходуется немного больше, чем во встраиваемых, так как в накладных устройствах пять сторон являются внешними, и лишь одна сторона является смежной с поверхностью стены. Именно поэтому, накладные щиты обходятся дороже встраиваемых.

Теперь перейдем к формулировке шкаф АВР

Шкаф АВР – устройство автоматического ввода резерва в корпусе напольного исполнения. Корпус напольного исполнения крепится к горизонтальной поверхности – как правило, бетонному основанию.

Шкафы АВР используют в следующих случаях:
Цоколь для корпуса

Как правило, при установке шкафа, помимо самого корпуса нужен еще и цоколь к корпусу.

Цоколь корпуса АВР – каркас, с размерами ширина и глубина, равные размерам ширина и глубина шкафа соответственно, а высота составляет от 100 мм до 400 мм.

Цоколь нужен для непосредственного крепления к бетонной поверхности. Через цоколь кабельные трассы уже могут проходить сквозь любой из пяти сторон, используя более грубые способы герметизации кабельной трассы с отверстиями из металлической оболочки цоколя.

Рассмотрим наш проект двух шкафов АВР на номинальный ток 250А с распределительной группой, выполненных для торгового центра «СЕВЕР», район Радуга, город Кемерово.

(фотография 1)



Как видим по фотографии 1, все шкафы имеют цоколь одинаковой высоты, в котором и располагаются все трассы по вводам и выводам, а также все распределительные линии.

Перейти к карточке товара по обоим работам можно по ссылкам ниже:

АВР 250А ELVERT ШКАФ/УСТРОЙСТВО TN-S, 2 ВВОДА, 1 ВЫВОД, РАСПРЕД. ГРУППА: АВТ ВЫКЛ. 160А + 63А, ПРИОРИТЕТ ОСНОВНОГО ВВОДА, ИНДИКАЦИЯ, АВТОМАТИЧЕСКИЙ РЕЖИМ, РЕЛЕ ЗАЩИТЫ И КОНТРОЛЯ ФАЗ, ГАБАРИТЫ 1700*800*450 ПРОИЗВОДИТЕЛЬ ООО «ЭЛЕКТРОКОМПЛЕКТ» АВР 250А ELVERT ШКАФ/УСТРОЙСТВО TN-S, 2 ВВОДА, 1 ВЫВОД, РАСПРЕД. ГРУППА: АВТ ВЫКЛ. 200А + 125А, ПРИОРИТЕТ ОСНОВНОГО ВВОДА, ИНДИКАЦИЯ, АВТОМАТИЧЕСКИЙ РЕЖИМ, РЕЛЕ ЗАЩИТЫ И КОНТРОЛЯ ФАЗ, ГАБАРИТЫ 1700*800*450 ПРОИЗВОДИТЕЛЬ ООО «ЭЛЕКТРОКОМПЛЕКТ»
Цена: 99 246 ₽ 109 170 ₽ Цена: 99 524 ₽ 109 500 ₽

Еще важным параметром, определяющим стоимость АВР является конструктив шкафа.

Шкаф может быть цельносварной, разборный каркасный со съемными стенками, разборный со съемными несущими стенками.



Теперь спроецируем все вышеперечисленное к стоимости АВР.



Цена Устройства АВР может быть выше или ниже цены щита, но цена шкафа из близких по составу оболочек по сравнению с ценой щита будет всегда выше. Если сравнивать стоимость шкафа АВР разных конструктивов, то разборные шкафы обходятся дороже цельносварных. При этом, считая экономику проекта, нельзя забывать и о транспортировке корпуса: Разборный конструктив имеем меньший объем при транспортировке, чем цельносварной. Поэтому транспортировка разборного корпуса обходится дешевле.



Плюсы разборного корпуса:
  • Низкая стоимость транспортировки.
  • Доступ к токоведущим частям со всех сторон благодаря съемным панелям ускоряет процесс производства устройства автоматического ввода резерва в цеху.
Минусы разборного корпуса:
  • Стоимость разборного корпуса выше, чем стоимость цельносварного корпуса.
 Плюсы цельносварного корпуса:
  • Жесткость и стойкость к динамическим нагрузкам устройства выше, чем у разборного корпуса.
  • Для сравнительно простых сборок не требуется доступ к шкафу со всех сторон в процессе изготовления устройства, поэтому экономится время на сборку УАВР именно в цельносварном корпусе по сравнению с разборным.



Минусы цельносварного корпуса:
  • Высокая стоимость транспортировки от металлообрабатывающего цеха к сборочному цеху, а также высокая стоимость транспортировки от сборочного цеха до места установки шкафа.



Вполне логично, что схожие по внутренним комплектующим устройства автоматического ввода резерва, но различные по типу оболочки, имеют разную стоимость.



Устройством УАВР называют сборочную единицу, корпусом которой могут быть следующие типы оболочек:

  • Щит
  • Шкаф
  • Панель

Панель УАВР – устройство автоматического ввода резерва на панели настенного исполнения. Корпус панели отсутствует и крепится к вертикальной поверхности – как правило, к существующему электрощиту. Панель АВР состоит из одной или ряда скрепленных между собой пластин с ребрами жесткости и закрепленными на них комплектующими, которые и образуют устройство автоматического ввода резерва.


Особенности панели АВР:
  • Панель образуется из ряда скрепленных между собой пластин, как правило, с ребрами жесткости.
  • Степень защиты
  • Минимальные габариты устройства, позволяющие произвести установку практически в любом месте.



На стоимость УАВР влияет еще множество факторов. Рассмотрим еще ряд параметров, связанных с комплектующими:


Ценовой сегмент комплектующих:
  • Средний ценовой сегмент, производители: IEK, EKF, ELVERT, DEKraft, TDM electric. При этом у одной и той же марки есть различные серии, которые могут охарактеризовать к тому или иному ценовому сегменту, но мы говорим об общепринятых убеждениях.
  • Премиум ценовой сегмент, производители: ABB, Legrand, Schneider Electric, SIEMENS.

 Стоит повториться по поводу выбора линейки или серии определенного бренда, например:

  • EKF AVERES – относится к премиум сегменту
  • EKF PROxima – относится к среднему ценовому сегменту
  • EKF Basic – относится к дешевому ценовому сегменту
  • ABB/Basic M – относится к дешевому ценовому сегменту (фотография 2)
  • ABB/Sh300L – относится к среднему ценовому сегменту (фотография 3)
  • ABB/S200 – относится к премиум сегменту (фотография 4)
Фотография 2  фотография 3  фотография 4



Наличие и свойства реле контроля фаз

Как видно из заголовка, реле контроля фаз в дешевом сегменте отсутствует вовсе. Как правило, реле контроля фаз отсутствует в такой разновидности устройств УАВР, как щитах ЩАП.

ЩАП – щит автоматического переключения. Рассмотрим стандартную схему ЩАП-12 16А, которую возьмем из нашей выполненной работы: ЩАП-12 16А DEKRAFT ЩИТ ПРОИЗВОДИТЕЛЬ ЭЛЕКТРОКОМПЛЕКТ V.00

По фотографиям 5 и 6 видно, что реле контроля фаз в щите ЩАП-12 номинальным током 16А отсутствует.

(фотография 5)

(фотография 6)

(схема 1)

Из схемы 1 можно сделать вывод, что щит автоматического переключения ЩАП срабатывает просто от наличия напряжения, причем в случае плавающего напряжения работа устройства будет совсем некорректной.

Плавающее напряжение – напряжение, величина которого в течение времени постоянно или периодически меняется более 5%.

Следующим фактором, влияющем на цену является режим работы устройства, исходя из приоритетности вводов устройства.

Для схемы с двумя вводами и одним выводом (более подробно со схемой можете ознакомиться в нашей статье – схема АВР на 2 ввода и 1 вывод) существует 3 основных разновидности:

  • Схема с приоритетом основного ввода
  • Схема с равно приоритетными вводами
  • Схема с выбором приоритета ввода

Проведя анализ данных схем, можно сделать вывод о том, что цена АВР по схеме с равно приоритетными вводами будет выше, чем цена АВР по схеме с приоритетом основного ввода, так как в последней используется дополнительная управляющая арматура на дверке щита, и в некоторых случаях добавляются промежуточные реле.

Если же сравнить цену АВР по схеме с выбором приоритета ввода и цену АВР по схеме с равно приоритетными вводами, то в последней будет использоваться два реле контроля фаз, но не будет промежуточного реле и дополнительных контактов на переключателях. Поэтому однозначный вывод о сравнении стоимости АВР можно сделать только после сравнения конкретных схем.

Если Вы хотите купить АВР, то помимо вышеперечисленных факторов, приоритено влияющих на стоимость изделия, существуют еще ряд факторов, о которых мы расскажем в данной статье ниже.

Наличие клемм на вводе 1, вводе 2 и выводе устройства автоматического ввода резерва.

Из фотографии 7 видно, что на выделенной области красным цветом присутствуют клеммы ЗНИ.

Располагая клеммы ЗНИ для всех силовых кабельных трасс в одном месте, мы достигаем удобства при монтаже, а также более простой диагностики УАВР. Еще важным является невозможность повредить внутренние комплектующие устройства силовым кабелем, так как силовой кабель подключается в месте непосредственного крепления сальником к нижней стенке щита или шкафа.

Сравним УАВР по двум фотографиям, на одной (фотография 7) клеммы есть, а на другой (фотография 8) клемм нет.

(фотография 7)



(фотография 8)

Цена АВР выше в том случае, если клеммы на вводах и выводе используются, и цена на АВР ниже, если клеммы не используются. К тому же помимо клемм расходуется силовой провод, и используется увеличенный по габаритам корпус.


Степень защиты IP

Щит и шкаф АВР изготавливается, в основном, в двух модификациях:

  • IP31 – корпус защищен от попадания различных частиц, размером более 2,5 мм, при этом есть защита корпуса от вертикальных капель воды.
  • IP54 – разрешено проникновение небольшого количество пыли, не препятствующего работе устройства с полной защитой от физического контакта, при этом есть защита от брызг, исходящих из любого направления.

От выбора степени защиты щита или шкафа автоматического ввода резерва зависит и цена АВР. Чем выше степень защиты корпуса, тем дороже устройство.

(фотография 9)

(фотография 10)

На фотографии 9 мы видим АВР с 54-ой степенью защиты: АВР 25А SCHNEIDER ELECTRIC ТРИ ВВОДА ПРОИЗВОДИТЕЛЬ ЭЛЕКТРОКОМПЛЕКТ.

На фотографии 10 мы видим АВР 31-ой степенью защиты: АВР 50А DEKRAFT ЩИТ 2 ВВОДА 1 ВЫВОД ПРОИЗВОДИТЕЛЬ ЭЛЕКТРОКОМПЛЕКТ.

Подведя итоги, можно сказать, что цена устройства автоматического ввода резерва зависит от многих факторов. Важным является именно подход к определению тех параметров, которые действительно необходимы и достаточны при выборе АВР, или при создании нового проекта.  Поэтому, советуем обращаться к тек специалистам, у которых уже есть конкретный опыт работ в изготовлении устройств автоматического ввода резерва. Список работ по устройствам АВР, изготовленным в сборочном цеху компании ООО «ЭЛЕКТРОКОМПЛЕКТ»:

ЩИТЫ АВР: АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА

Выбор за Вами! Спасибо, что прочли статью до конца. Вам предоставляется бонус в виде бесплатной системы освещения шкафа (фотография 11). Промо-код: PRICE AVR – введите в теме письма при первичном обращении, отправив заявку на расчет стоимости АВР на почту: [email protected]

(фотография 11)

Панель с аппаратурой АВР ЩО-70, схема сборки АВР

Панели распределительных щитов серии ЩО-70 предназначены для комплектования распределительных щитов с номинальным напряжением 380/220В трехфазного переменного тока частой 50 Гц глухозаземленной нейтралью, служащих для приема и распределения электрической энергии, защиты от перегрузок и токов короткого замыкания. Щиты комплектуются из вводных, линейных, секционных и торцевых панелей одностороннего обслуживания и предназначены для установки в электропомещениях.

Панели ЩО-70 СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Х Х-Х-Х Х Х

Буквенное обозначение серии: ЩО – панель распределительная, одностороннего обслуживания.

х Х-х-х х х Индекс разработки: 70.

х х-Х-х х х Модификация разработки: 3.

х х-х-Х х х Номер схемы главных цепей

х х-х-х Х х Климатическое исполнение и категория размещения (ГОСТ 15150-69): У3.

х х-х-х х Х Степень защиты панелей: IР20 с фасада и боковых сторон, с других сторон                           IР00, по ГОСТ 14254.

Условия экплуатации

  • Высота над уровнем моря не более 1000 м.
  • Температура окружающего воздуха от -250 С до +400 С.
  • Относительная влажность воздуха 80% при температуре окружающего воздуха -250 С.
  • Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, в концентрациях разрушающих металл и изоляцию.
  • Рабочее положение в пространстве вертикальное, возможное отклонение 50 в любую сторону.
  • Требование техники безопасности в соответствии с ГОСТ 12.2.007.0-75.

Технические данные

Номинальное напряжение, кВ

0,4.

Род тока

переменный

Частота, Гц

50

Номинальный ток главных цепей, А

400, 630, 1000, 1600, 2000, 2500

Номинальный ток сборных шин, А

630, 1000, 1600, 2000, 250

Электродинамическая стойкость главных цепей, кА

50

Ток термической стойкости, кА

25

Время протекания тока термической стойкости, с

0,5

Номинальное напряжение вспомогательных цепей, В:



защиты, управления, сигнализации постоянного тока

110, 220

сигнализации переменного тока, измерения, учета и АВР

220, 380

Номинальный ток трансформаторов тока, А

50, 100, 150, 200, 300, 400, 630, 800, 1000, 1600, 2000, 2500.

Степень защиты оболочки по ГОСТ 14254-96:



со стороны фасада

IP20

с других сторон

IP00

Габаритные размеры, мм:



ширина

300, 600, 800, 1000

высота

2000

глубина

600

Конструкция

Панели ЩО-70 представляют собой сварную конструкцию из листогнутых профилей с установленными в них коммутационно-защитными аппаратами и электроизмерительными приборами. Панели подразделяются на вводные, линейные, секционные, вводно-линейные, вводно-секционные, для приводов к разъедителям, уличного освещения, с аппаратурой шкафов АВР и торцевые. Типы и принципиальные схемы панелей ЩО-70- 3 приведены в таблице.

Панели с аппаратурой АВР ЩО-70 предназначены для двухтрансформаторных подстанций,(можно предусмотреть варианты для комплектных трансформаторных подстанций КТПН) в которых необходимо предусмотреть автоматическое включение резерва. Устанавливать их рекомендуется между вводной и секционной панелями распределительного устройства.



Панель с аппаратурой АВР ЩО-70
ТипПринципиальная электрическая схемаЭлементы на схеме Аналог панели серии
  ОбозначениеНаименованиеГабариты
ЩО 70-1-90   - - 2000x800x600 ЩО 70-3-55; ЩО 91-38
ЩО 70-3-55

Одна из самых простых схем АВР. схема сборки авр в самом общем виде

Панель автоматического ввода резерва АВР

Панель АВР - автоматический ввод резерва, предназначенная для приема и распределения энергии в сетях напряжением до 1000 В Диапазон 50 Гц с глухозаземленной нейтралью, дистанционное, автоматизированное и ручное управление, сигнализация и оборудование от токов. короткого замыкания и перегрузок, защиты людей от электрического током.

Автоматический ввод резерва (АВР) используется систем гарантированного электроснабжения.Главная задача АВР - переключение нагрузки между альтернативными источниками электроэнергии (дизель-генератор).
Автоматический ввод резерва представляет собой метод защиты работы электросети. Устройство автоматического ввода резерва самостоятельно переключается на резервный источник питания, когда прекращается электроснабжение. После отключения автоматического ввода резерва (АВР) должен срабатывать максимально быстро.

Номинальные значения климатических факторов внешней среды по ГОСТ 15150, ГОСТ 15543. 1

Вид климатического исполнения - У1, У3, УХЛ4

Окружающая среда невзрывоопасная, не содержащая токопроводящих пыли, агрессивных газов и паров в хоз, разрушающую изоляцию и металлы.

Панели АВР изготавливаются согласно ТУ 3412-003-91862003-2013

Панели не должны эксплуатироваться в особых средах, указанных в ГОСТ Р 51321.1

Высота над уровнем моря - не более 1000 м.

Условия эксплуатации в части воздействия механических факторов внешней среды по группе условий эксплуатации Ml по ГОСТ 17516.1

Панели АВР должны быть работоспособны при отклонении от вертикального положения не более 5 ° в любую сторону.

Наименование Описание Панель АВР
Номинальное рабочее напряжение, Uс
Главной цепи
переменного тока, диапазон 50 Гц; 220, 380, 660 В
постоянного тока 110, 220, 440 Â
Вспомогательной цепи (цепи управления)
переменного тока, диапазон 50 Гц; 24, 42, 100, 110, 173, 220, 380 В
постоянного тока 24, 42, 48, 60, 110, 220 Â
Номинальное напряжение изоляции, Ui 660 Â
Номинальное импульсное выдерживаемое напряжение, Uimp 2 500 Â
Номинальный ток главной цепи, I до 2 500 А
Номинальный ток цепей управления, I до 25 А
Номинальный кратковременно выдерживаемый ток, Icw
для открытых щитов до 30 кА
для защищенных щитов до 18 кА
для ящиков, шкафов до 10 кА
для пультов менее 6 кА
Номинальный ударный ток, IPK
для открытых щитов до 50 кА
для защищенных щитов до 30 кА
Номинальный условный ток короткого замыкания, Iсс до 23 кА
Номинальный ток короткого замыкания, вызывающий плавление предохранителя 3Ин *
Размеры, мм
ширина 670
глубина 360
высота 1 170

Устройство АВР

Панель АВР представляет собой комбинацию низковольтных коммутационных аппаратов с устройствами управления, измерения, сигнализации, зашиты, регулирования и т. п., полностью смонтированных НКУ на единой конструктивной основе со всеми внутренними электрическими и механическими соединениями с конструктивными элементами.

Панель АВР изготовлена ​​из материалов, способных выдерживать механические, электрические и тепловые нагрузки, а также воздействие, которые обычно имеют место при нормальных условиях эксплуатации.

Щит АВР, автоматический ввод резерва, включение резерва


Компания ПромЭлектроСервис НКУ производит щиты АВР на токи от 16 до 6300А на 2,3,4 ввода на базе отечественного и импортного оборудования.

Пришлите нам запрос и Вы будете приятно удивлены нашим сервисом, культурой сборки и ценами. Предоставляем полный комплект документов (паспорт, руководство по эксплуатации, комплект схем, сертификат)

Актуальная цена шкафов АВР представлен в нашем прайс-листе. Если вам необходим нестандартный шкаф АВР заполните наш опросный лист и пришлите запрос на [email protected]


предназначены для питания нагрузки от двух, трех (и более) источников напряжения, с помощью автоматической (либо ручной) перекоммутации электропитания на одну из резервных линий (в т. ч. дизель-генератор) при исчезновении напряжения в основном вводе, перегрузках, коротких замыканиях и перекосе фаз. После восстановления напряжения, устройство работает по заданному алгоритму. Использование щитов автоматического подключения резерва позволяет повысить надежность системы электроснабжения и защитить технологическое оборудование от перегрузок.

Мы производим щиты АВР на базе контакторов и автоматических выключателей с моторным приводом и тиристоров. При сборке щитов АВР, ЩАП, ЯАВР на номинальные токи до 250А мы используем комбинацию АВР на 2 контакторах, АВР на 3 контакторах, АВР на 4 контакторах.При производстве шкафов АВР, ШАВР на токи 250-6300А - только автоматы с электроприводом. Такой подход позволяет обеспечить надежность и безопасность системы резервирования питания за приемлемую цену АВР.

Расшифровка обозначений типовых щитов АВР на нашем сайте (см артикул)

Производство щитов АВР

Компания ПромЭлектроСервис является сертифицированным средством автоматического ввода данных резерваР / ШАВР / ЩАП / ЯАВР / УАВР / АВРП.

Мы производим шкафы автоматического ввода резерва для всех 3 основных категорий надежности электроснабжения, полиция, полиция, первая категория.Наши шкафы АВР обеспечения бесперебойного электроснабжения на Бованенковском месторождении (Ямал), компрессорной станции «Русская» (Краснодарский край), заводе Hyundai Motors (Санкт-Петербург), DATA-центре Orange Rus (Санкт-Петербург), отеля Новый Петергоф 4 * (Санкт-Петербург) -Петербург) и др.

Одними из наших главных преимуществ при производстве щитов АВР является наличие типовых решений и большой опыт инженерного состава и монтажников. Только за 2016 год мы отгрузили, модернизировали, провели, провели, провели, проводили пусконаладку более 400 различных вариантов вариантов шкафов АВР, щитов управления генераторами, шкафов синхронизации ДГУ, ЩАП, ЯАВР, УАВР, АВРП.

Это позволяет добиться увеличения качества, быстрые сроков щитов АВР и минимальной цены на электрощит в сборе. Стандартный срок комплектации, производства щита АВР составляет 7 дней.

Наш сборочный цех по производству электрощитов (площадью более 500м 2 )

Основные типоисполнения щитов АВР / ШАВР / ЩАП / ЯАВР / УАВР / АВРП на токи 16-6300А, производства компании "ПромЭлектроСервис"

  • Щит АВР 2 ввода в контакторах на номинальные токи 16, 25А, 32А, 40А, 63А, 80А, 100А, 125А, 160А
  • Щит АВР 3 ввода в контакторах на номинальные токи 16, 25А, 32А, 40А, 63А, 80А, 100А, 125А, 160А
  • Щит АВР 2 ввода на автоматах с электроприводом на номинальные токи 250А, 400А, 630А, 800А, 1000А, 1250А, 1600А, 2500А, 3200А, 4000А, 5000А, 6300А
  • Шкаф АВР 3 ввода на автоматах с электроприводом на номинальные токи 250А, 400А, 630А, 800А, 1000А, 1250А, 1600А, 2500А, 3200А, 4000А, 5000А, 6300А
  • ЩАП 2 ввода 16А, 25А, 40А, 50А, 63А, 100А, 160А
  • Шкафы ШАВР
  • Щит управления дизель-генератором ДГУ с АВР
  • Щиты синхронизации ДГУ с АВР
  • Шкаф ВРУ с АВР
  • Щиты ГРЩ с АВР
  • Щиты РУНН 0,4кВ с АВР
  • Щит АВР с Секционированием (3 в 2, 2 в 2, 4 в 3 и др. )

АВР (2 ввода) на базе оборудования Schneider Electric (Франция), 25-250А

АВР (3 ввода) на базе оборудования Schneider Electric (Франция), 63-160А

АВР на базе оборудования Hyundai (Корея), 400-1600А

АВР на базе отечественного оборудования (Россия), 400-1600А

Технические характеристики щитов АВР

  1. Количество вводов питания : 2,3,4 (более по запросу)
  2. Тип источников питания : Электросеть / Электросеть, Электросеть / ДГУ, ДГУ / ДГУ, Электросеть / ИБП и др.
  3. Номинальный ток АВР : 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А, 100А, 125А, 160А, 200А, 250А, 320А, 400А, 500А, 630А, 800А, 1000А, 1600А, 2000А, 2500А , 3200А, 4000А, 5000А, 6300А
  4. Режим работы АВР : Автоматический / Ручной (стандарт), Автоматический (ЩАП, ЯАВР)
  5. Тип блокировки ввода : механическая, электрическая
  6. Напряжение питания : 380 / 220В
  7. Защита по Umax / Umin, перекос фаз : Да (по умолчанию)
  8. Производитель комплектующих : ABB, Schneider Electric, IEK, DEKraft, КЭАЗ, Контактор, Hyundai, LSIS, Legrand, Новатек Электро, Меандр
  9. Степень защиты корпуса : IP31, IP54, IP65
  10. Климатическое исполнение : УХЛ4, УХЛ1

Алгоритм работы щитов ввода резерва АВР

Электрощиты имеют несколько вариантов работы:

1. Приоритет ввода №1

Ввод №1 является приоритетным при исчезновении напряжения на первом вводе. После восстановления напряжения на первом вводе, питание нагрузки автоматически переключается на него.

2. Без приоритета

Любой из вводов питания может быть назначен основным (рабочим). При исчезновении напряжения происходит автоматическое переключение питания на любой из действующих вводов.

Наши Шкафы АВР (ШАВР, УАВР, ЯАВР, АВРП) по умолчанию работают в 2 режимах: ручной / автоматический.

Автоматический режи м - эксплуатация устройства осуществляется в автоматическом режиме согласно заданному алгоритму работы (как правило - это «приоритет первого ввода» либо «без приоритета»)

Ручной режим - управление включить (переключение между нагрузками) осуществляется с помощью кнопок ("пуск" / "стоп"), применя на управления.

АВР ручного возврата. В случае восстановления напряжения обратное переключение произведено принудительно

Особенности шкафов решения автоматического включения резерва (стандартные) производимых компанией "ПромЭлектроСервис"

При создании шкафов автоматического включения резерва использовались:

  1. Вводные автоматы производства ABB / Шнайдер Электрик до 63А и автоматы производства Hyundai, DEKraft от 80А до 6300А (или комплектация по проекту заказчика - изменение конечной стоимости щита).
  2. В качестве переключающих элементов в ящиках до 250А включительно используются контакторы с механической блокировкой серии LC1E производства Шнайдер Электрик. В ящиках автоматического включения резерва от 250А до 2500А коммутирование осуществляется с помощью включения / выключения вводных автоматов при помощи моторных приводов (Hyundai, ИЭК).
  3. Работа простых щитов АВР 2в1 построена по релейной схеме , при использовании используются реле CR-M (ABB), реле ZELIO RXM (Schneider Electric), реле Finder.При сборке сложных щитов АВР (АВР с секционированием, АВР 3 в 2, 4 в 3 и др.) Мы используем программируемые реле ZELIO Logic и пишем под них программу для автоматической логики переключения.
  4. Подключение (если не определено заказчиком) осуществляется снизу на винтовые клеммы или расширительные полюса на вводных автоматах.

Щит АВР цена

Цена любого электрощита, в т. ч. шкафа АВР зависит от стоимости комплектующих и требований по наличию дополнительного оборудования (обогрев, вентиляция, распределительный блок, узел учета, повышенная степень защиты корпуса и др.).). На сегодняшний день существует 3 уровня цен на комплектующие:

  • оборудование топ-уровня (самое дорогое) : ABB, Schneider Electric, Legrand, Rittal, Siemens
  • оборудование среднеценового сегмента: Hyundai, CHINT, DKC, КЭАЗ, Контактор
  • комплектующие бюджетного сегмента: ИЭК, DEKraft, EKF

У всех топовых производителей есть свои "бюджетные" линейки оборудования, которые рассчитаны на развивающиеся рынки.К примеру, это контакторы серии LC1E, автоматы SACE Formula, EZC (EasyPact) и др. По предложению цена-качество они идеально подходят для решения повседневных задач и делают цену щита АВР максимально комфортной. При необходимости цена на щит АВР может быть пересчитана на комплектующих любого производителя. Это займет всего несколько часов.

Чтобы купить и заказать ввод резерва в нашей компании ООО "ПромЭлектроСервис"

Вам необходимо сообщить нам новую информацию:

  1. Номинальный ток ввода и количество линий.
  2. Как должен функционировать щит (алгоритм работы).
  3. Какие кабели будут подключаться к вводу / выводу Вашего электрощита.
Компания "Промэлектросервис" производит электрощиты как из импортных, так и из отечественных комплектующих в соответствии с ТУ 3430-001-74775811-2015, подтвержденным сертификатом соответствия ТС

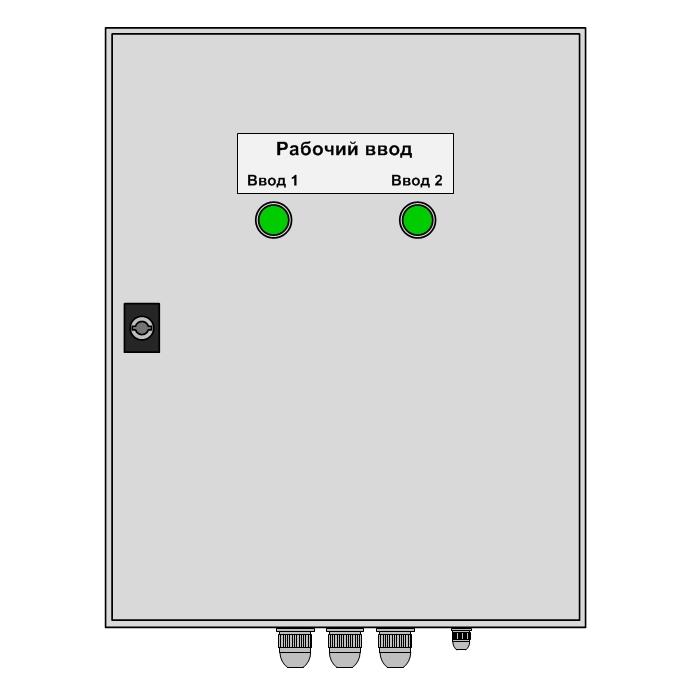

Интерфейс лицевой панели и органы управления в шкафах АВР (на примере АВР 2 ввода с моторными приводами)

Основные понятия, необходимые для понимания принципа работы шкафов автоматического включения резерва

  1. Номинальный ток - за номинальный ток обычно принимается номинальный ток вводных автоматов.
  2. Количество независимых источников питания, от которых запитывается устройство автоматического включения резерва.
  3. Тип блокировки - тип от одновременной запиты включения защиты от нескольких вводов.
  4. Механическая блокировка - осуществляется с помощью дополнительных устройств, механически не допускающих одновременное включение коммутирующих элементов. Наиболее часто мех. блокировка вщитах автоматического включения электрорезерва осуществляется с помощью контакторов, соединенных между собой блоком механической блокировки («коромысло»).
  5. Электрическая блокировка - защита осуществляется на основе алгоритма работы электрической схемы.
  6. Типы источников питания: питание от сети / питание от дизель-генераторной установки.

В случае, если один или несколько источников питания запитываются от дизель генератора, в схему включаются "сухие контакты", для подачи команды на запуск дизельного генератора и реле времени. В этом случае автомат должен быть оснащен системой автозапуска.

Области применения системы автоматического ввода резерва

ПАНЕЛЬ УПРАВЛЕНИЯ АВР-3/3-ПУ

ПАНЕЛЬ УПРАВЛЕНИЯ АВР-3/3-ПУ

Назначение АВР-3/3-ПУ


Панель управления с микропроцессорным управлением АВР-3/3-ПУ предназначено для ручного управления режимами работы блока АВР-3/3-PU.

Панель управления позволяет отслеживать состояние АВР-3/3-И.01, и, переведя устройство в режим ручного управления, отключать исполнительные устройства в ручном режиме.

Класс защиты - 0, ЭМС по ГОСТ Р 51318.14.1-99.
Климатическое исполнение УХЛ 4.2.
Гарантийный срок - 2 года.

Технические характеристики АВР-3/3-ПУ

Характеристика Значение
Номинальное рабочее напряжение 12 В
Габаритные размеры блока 95х95х13 мм
Масса, не более 0,3 кг


Конструкция системы АВР-3/3-ПУ

Блок АВР-3/3-ПУ выполнен в корпусе для установки на панель.
На передней панели блока находятся индикаторы состояния и кнопки управления работой блока АВР-3/3-И.01.
Клеммные колодки находятся на задней стороне блока.
Питание блока осуществляется от блока АВР-3/3-ПУ, или от внешнего источника питания 8-15 вольт.

Подготовка к эксплуатации и эксплуатация АВР-3/3-ПУ
Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации блока АВР-3/3-ПУ.
Установить блок, подключение, соединив одноименные клеммы «-», «+», «А», «В».Расстояние между блоком «АВР-3/3-И.01» и панелью управления до 10 метров.
ПОДКЛЮЧЕНИЕ ПРОИЗВОДИТЬ ПРИ ОБЕСТОЧЕННЫХ ВВОДАХ СЕТИ блока АВР-3/3-И.01 !!
Запрещается: вскрывать блок, находящийся под напряжением.

Работа с панелью управления
Отключение нагрузки - кнопка «СТОП».
Переход в ручной / автоматический режим управления - кнопка «АВТ / РУЧН.».
Подключение нагрузки к первому входу - кнопка «ВВОД 1».
Подключение нагрузки ко второму входу - кнопка «ВВОД 2».
При замыкании перемычкой контактов «1» и «2» клеммника на задней панели, кнопки будут заблокированы и управление невозможно.
При переводе блока в ручной режим из автоматической, при ошибке на линиих, нагрузка остается подключенной. При переводе из ручного в автоматический режим, при отсутствии аварии на входных линиях, нагрузка будет подключена в соответствии с установленным режимом работы блока. В ручном режиме возможно подключение нагрузки к входам 1 и 2 не зависимо от состояния этих входов.Переключение кнопки входа 1 и входа 2 только через «СТОП».

СКАЧАТЬ: паспорт АВР-3-3-ПУ

Приобрести АВР-3/3-ПУ и другое оборудование Вы можете в ООО «САВЭЛ»:

Адрес офиса: 660123, г.Красноярск, ул. Парковая, 10а

Тел . : +7 (391) 264-36-57, 264-36-58, 264-36-52,

Эл. Почта: [email protected]

АВР 250А N1 + N2-KM ABB v.00 - УСТРОЙСТВО АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА АВР

Панель АВР 250А abb ip00 2 ввода / 1 вывод (контакторы AF190-30-11-13, реле контроля напряжения CM-PVE, по схеме заказчика)

ПРОИЗВОДИТЕЛЬ ООО «ЭЛЕКТРОКОМПЛЕКТ»

Данная панель собрана по схеме, разработанной совместно с заказчиком.

Внесены следующие изменения:

  • На панели нет силовых автоматических выключателей и рубильников.
  • Силовая аппаратура замене не подлежит, в связи с чем вводные и выводные трассы выполнены из провода ПуГВ с наконечниками. Таким образом, подключаемая панель непосредственно в шкафу, находящемся на объекте.

Характеристики:

  • Степень защиты: ip00
  • Количество вводов: 2
  • Количество выводов: 1
  • Номинальный ток: 250А
  • монтажная пластина, размеры: 600х500 (в х ш)

При данном автоматическом вводе резервационным номинальным током 100 Ампер используется измененный вариант схемы АВР на 2 ввода и 1 вывод, с помощью которого Вы подробно можете ознакомиться в нашей статье от 14. 04.2020 г.

© Сагалаев Дмитрий Юрьевич

Подписывайтесь на наш канал: https://www.youtube.com/channel/UCicbInMQHoskxRHCKJ92Jsw

Перейти в раздел сборка электрощитов на нашем официальном сайте https://380torg.ru/products/category/sborkaschitov


Мы предлагаем следующие услуги:

  • Сборка электро-щитового оборудования:
    ВРУ, АВР, ЩАП, ЩО, Я (РУСМ) 5000, ПР11, ШР11, ЩСН, ЩУВ, ГРЩ, ЩО70, ТЕРМОБОКСЫ и другие НКУ в срок от 24 часов до 7 дней.
  • В том числе разработка схем в AutoCAD.
  • Комплексная поставка кабельно-проводниковой, электротехнической и светотехнической продукции.

Основные преимущества:

  • Скорость и точность выполнения заказа.
  • У нас всегда есть в наличии более 20 000 комплектующих.
  • 80% элетрощитов создаем по индивидуальным схемам.
  • Мощность производства 750 щитов в месяц.
  • Осуществляем доставку электрощитового оборудования по всей России и странам СНГ.

Подписка на наш аккаунт @ sborka.schitov в instagram Предоставляет Вам скидку 5% на услуги по сборке электрощитов!

Расчет стоимости готового изделия бесплатно!

Заявки высылайте на почту: [email protected]

Производство г. Кемерово.

Доставка по России и СНГ.

Работаем с НДС.

Панели автоматического включения резерва для электрогенераторов

. Если вы собираетесь купить электрогенератор для работы в качестве дополнительного источника энергоснабжения, панель автоматического включения резерва (АВР) является одним из наиболее полезных опций для Вас.Основная задача панели АВР - это автоматический запуск и останова автономной электростанции в случае пропадания или восстановления основного электропитания, а также переключение питания нагрузки с сети на дизель генератор и обратно.

Алгоритм работы панели АВР.

Переключение сети на электрогенератор .

В момент времени, когда внешняя сеть присутствует и дизельный генератор остановлен, блок управления панели АВР отслеживает наличие и качество основного энергоснабжения.Качество основной сети определяется по значениям её напряжения и частоты. При первоначальных настройках в блоке управления панели АВР задаются диапазоны напряжения и частоты, выход за которые должен приводить к запуску агрегата.

При пропадании внешней сети или при отклонении её параметров от заданных пределов блок управления панели АВР фиксирует данный факт и запускает таймер (обычно 5 секунд). АВР не производит никаких никаких изменений и продолжает контролировать сеть.Если же этого не произошло, то дизельная электростанция получит сигнал на запуск от блока управления панели АВР, путём замыкания «сухих» контактов на АВР.

После подачи сигнала на запуск генераторной установки на панели АВР запускается второй таймер (15-20 секунд). Данный таймер необходим для обеспечения необходимого времени, чтобы генератор дизельный запустился и вышел на рабочие параметры (при условии автоматического обеспечения охлаждающей жидкости). После выхода автономной электростанции на рабочие параметры панель АВР переключает питание на генератор электричества.

Переключение с резервным генератором на сеть .

При восстановлении внешней сети или возвращении параметров в требуемых пределах панель АВР отслеживает данный и запускает третий таймер (обычно 2 минуты). Наличие данного таймера обуславливается необходимостью убедиться, что энергоснабжение стабильно. Если по истечении указанного таймера параметры внешней сети не соответствуют, то панель АВР осуществляет переключение питания нагрузки с генераторного агрегата в сети (в противном случае питание нагрузки продолжается от автономной электростанции).

После переключения питания нагрузки на сеть панель АВР даёт команду на остановку генераторной установки путём размыкания «сухого» контакта. Затем панель АВР переходит в систему качества основного энергоснабжения, чтобы в случае необходимости запустить дизель генератор и обеспечить резервное электропитание для критической нагрузки.

Состав панели АВР.

На сегодняшний день Вы можете купить дизельный генератор в комплекте с панелью АВР на базе различной элементной базы.Однако основные узлы всех панелей АВР остаются неизменными.

Блок управления .

За отслеживание наличия и качества внешней сети, а также за подачу сигналов на запуск и остановной электростанции, отвечает блок управления панели АВР. В дешёвых вариантах панелей АВР данный блок может быть собран на базе обычных реле контроля напряжения и частоты, а также реле времени, которые монтируются на DIN-рейку внутри шкафа АВР. В более дорогих вариантах блок управления собран на базе контроллеров с микропроцессорами и ЖК-дисплеем.Блок управления на базе реле более дешёвый, однако он сложнее в управлении и настройке под требуемые параметры. К тому же блоки управления на базе микропроцессоров обеспечивают контроль вырабатываемой электроэнергии как на ЖК-дисплее блока управления, так и удалённо с помощью порта передачи данных. Примерами микропроцессорных блоков управления контейнерными контроллерами ATL производства Lovato Electric (Италия) и ATyS производства Socomec (Франция). Некоторые дизельные электростанции комплектуются панелями управления, которые самостоятельно выполняют функции блока управления АВР.Такие панели управления генераторных установок контролируют и качество основного энергоснабжения, а также осуществляют запуск и остановного генератора в автоматическом режиме.

Коммутационный блок .

Данный блок осуществляет непосредственное переключение питания нагрузки с сети на электрогенераторы и обратно. Сборка коммутационного блока может осуществляться на магнитных пускателях (контакторах), автоматических выключателях с моторизированными приводами и моторизированных перекидных рубильниках.

Вы собираетесь купить генератор дизельный с панелью АВР на базе контакторов или автоматических выключателей, то в обязательном порядке убедитесь, что на данном АВР присутствуют электрическая и механическая блокировка. Отсутствие данных блокировок может привести к встречному включению сети и резервной электростанции, что приведёт к серьёзной аварии и поломке оборудования. Конструкция же моторизированного перекидного рубильника сама по себе исключает возможность встречного включения, поэтому является более безопасной с точки зрения эксплуатации.

АВР на контакторах являются более дешёвыми номинальными токи до 250А включительно, поэтому они являются очень популярными у тех, кто хочет купить дизельную электростанцию ​​мощностью до 165кВА. АВР на моторизированных перекидных рубильниках дороже, но их применение более предпочтительно в большей безопасности и надёжности. К тому же на токи от 400А и выше разница в цене между АВР на магнитных пускателях и перекидных рубильниках с мотор-приводами практически отсутствует.

Ниже приведен состав панели АВР на базе перекидного рубильника с моторизированным приводом модели ATyS производства Socomec (Франция):

В большинстве случаев панели АВР устанавливаются в шкафах, но при необходимости их можно изготавливать в шкафах со степенью защиты IP65 для открытого воздуха. При этом обязательно необходимо предусмотреть подогрев внутри шкафа АВР для обеспечения температуры требуемой для работы блока управления АВР.

В зависимости от задач в состав панели АВР могут входить дополнительные защитные автоматические выключатели, защита от перенапряжений и т.д.

Основные варианты электрических схем с указанием как подключать электрогенератор дизельный и панель АВР на нашем сайте в статье «Схемы подключения дизель генератора».

Панель с аппаратурой АВР ЩО-70, схема сборки АВР

Панели распределительных щитов серии ЩО-70 предназначены для комплектования распределительных щитов с номинальным напряжением 380 / 220В трехфазного тока частой 50 Гц глухозаземленной нейтралью, служащих для приема и распределения электрической энергии, Защита от перегрузок и токов короткого замыкания.Щиты комплектуются из вводных, линейных, секционных и торцевых панелей одностороннего обслуживания и предназначены для установки в электропомещении.

Панели ЩО-70 СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Х Х-Х-Х Х Х

Буквенное обозначение серии: ЩО - панель распределительная, одностороннего обслуживания.

х Х-х-х х х Индекс разработки: 70.

х х-Х-х х х Модификация разработки: 3.

х х-х-Х х х Номер схемы главных цепей

х х-х-х Х х Климатическое исполнение и категория размещения (ГОСТ 15150-69): У3.

х х-х-х х Х Степень защиты панелей: IР20 с фасада и боковых сторон, с других сторон IР00, по ГОСТ 14254.

Условия экплуатации

  • Высота над уровнем моря не более 1000 м.
  • Температура окружающего воздуха от -250 С до +400 С.
  • Относительная влажность воздуха 80% при температуре окружающего воздуха -250 С.
  • Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, содержащих разрушающих металл и изоляцию.
  • Рабочее положение в видео вертикальное, возможное отклонение 50 в любую сторону.
  • Требование техники безопасности в соответствии с ГОСТ 12. 2.007.0-75.

Технические данные

Номинальное напряжение, кВ

0,4.

Род тока

переменный

Частота, Гц

50

Номинальный ток главных цепей, А

400, 630, 1000, 1600, 2000, 2500

Номинальный ток сборных шин, А

630, 1000, 1600, 2000, 250

Электродинамическая стойкость главных цепей, кА

50

Ток термической стойкости, кА

25

Время протекания тока термической стойкости, с

0,5

Номинальное напряжение вспомогательных цепей, В:

защиты, управления, сигнализации постоянного тока

110, 220

сигнализации переменного тока, измерения, учета и АВР

220, 380

Номинальный ток трансформаторов тока, А

50, 100, 150, 200, 300, 400, 630, 800, 1000, 1600, 2000, 2500.

Степень защиты оболочки по ГОСТ 14254-96:

.

со стороны фасада

IP20

с других сторон

IP00

Габаритные размеры, мм:

ширина

300, 600, 800, 1000

высота

2000

глубина

600

Конструкция

Панели ЩО-70 предоставит вам сварную конструкцию из листогнутых профилей с установленными в них коммутационно-защитными аппаратами и электроизмерительными приборами.Панели подразделяются на вводные, линейные, секционные, вводно-линейные, вводно-секционные, для приводов к разъедителям, уличного освещения, с аппаратурой шкафов АВР и торцевые. Типы и принципиальные схемы панелей ЩО-70- 3 приведены в таблице.

Панели с аппаратурой АВР ЩО-70 предназначены для двухтрансформаторных подстанций, (можно предусмотреть варианты для комплектных трансформаторных подстанций КТПН) в которых необходимо предусмотреть автоматическое включение резерва. Установите их рекомендуется между вводной и секционной панелями распределительного устройства.

Панель с аппаратурой АВР ЩО-70
Тип Принципиальная электрическая схема Элементы на схеме Аналог панели серии
Обозначение Наименование Габариты
ЩО 70-1-90 2000x800x600 ЩО 70-3-55; ЩО 91-38
ЩО 70-3-55

Одна из самых простых схем АВР. схема сборки авр в самом общем виде

АВР-3/3-ПУ - Панель управления (дистанционный блок).

АВР-3/3-ПУ - Автоматический ввод резерва.

Назначение
Панель управления с микропроцессорным управлением АВР-3/3-ПУ это для ручного управления режимами работы блока АВР-3/3-И.01.
Панель управления позволяет отслеживать АВР-3/3-И.01, и переведя устройство в режим ручного управления, отключать исполнительные устройства в ручном режиме.

Класс защиты - 0, ЭМС по ГОСТ Р 51318.14.1-99.
Климатическое исполнение УХЛ 4.2.
Гарантийный срок - 2 года.

Технические характеристики:

Номинальное рабочее напряжение 12 В
Масса, кг 0,3 кг
Габаритные размеры, мм 95х96х13 мм


Конструкция системы:

Панель АВР-3/3-ПУ выполнена в корпусе для установки на установку на плоскость.
На лицевой стороне панели находятся индикаторы состояния и кнопки управления работой блока АВР-3/3-И.01.
Клеммные колодки находятся на задней стороне панели.
Питание панели осуществляется от блока АВР-3/3-И.01.

Подготовка к эксплуатации и эксплуатация
Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации панели «АВР-3/3-ПУ».
Установить панель, подключение соединив одноименные клеммы «-», «+», «А», «В».Расстояние между блоком «АВР-3/3-И.01» и панелью управления до 10 метров.
ПОДКЛЮЧЕНИЕ ПРОИЗВОДИТЬ ПРИ ОБЕСТОЧЕННЫХ ВВОДАХ СЕТИ блока АВР-3/3-И.01 !!
Запрещается: вскрывать блок, находящийся под напряжением.

Работа с панелью управления
Включить трехфазную сеть по 1-му и 2-му вводу блока «АВР-3/3-И.01».
Работа с панелью управления.
Отключение нагрузки - кнопка «СТОП».
Переход в ручной / автоматический режим управления - кнопка «АВТ / РУЧН. »
Подключение нагрузки к первому входу кнопка« ВВОД 1 »
Подключение нагрузки ко второму входу кнопка« ВВОД 2 »
При замыкании перемычкой контактов« 1 »и« 2 »клеммника на задней панели, будут заблокированы и управление невозможно.

При переводе панели в автоматический режим из-за отсутствия аварии, нагрузка остается подключенной. При переводе из ручного в автоматический режим, при отсутствии аварии на входных линиях, нагрузка будет подключена в соответствии с установленным режимом работы панели.В ручном режиме возможно подключение нагрузки к входам 1 и 2 не зависимо от состояния этих входов. Переключение кнопки входа 1 и входа 2 только через «СТОП».
