Паяльная станция выбор: лучшие модели по качеству и надежности — ichip.ru

Содержание

лучшие модели по качеству и надежности — ichip.ru

Современная и не очень электроника требует тонкого подхода, а порой и особых технологий, без которых нельзя выпаять микросхему или транзистор, или наоборот припаять контакт к аккумулятору. Конечно, и обычные паяльники к настоящему времени получили продвинутое оснащение как с точки зрения нагревательных элементов и различных жал и насадок, так и контроля за температурой нагрева жала. Но выбрать качественную паяльную станцию, особенно вписываясь в ограниченный бюджет, не так просто. Мы подобрали для вас 5 лучших паяльных станций для типового применения, но сначала короткое пояснение.

В чем отличия бытового паяльника от паяльной станции

Если говорить коротко, то обычный паяльник не позволяет устанавливать температуру нагрева и в нем нет регулировки мощности нагревательного элемента.

В результате его жало постоянно обгорает, припой плохо ложится на его поверхность, а во время процесса пайки есть риск перегреть радиодеталь, дорожки на плате или наоборот не пропаять контакты. Паяльная станция позволяет взять контроль над нагревом, получить стабильный техпроцесс с безопасной пайкой.

Конечно, и современные паяльники уже оснащают регулировкой температуры, но с большим разбросом и с узким диапазоном мощности, что делает их менее универсальными. Другими словами, если вам потребуется припаять что-то более толстое или наоборот, слишком мелкое, то обычный 20-40 Вт паяльник с этим может не справиться.

Кроме того, стоит отметить, что современные паяльные станции поставляются с термофенами, без которых работа с микросхемами просто не возможна. В целом же, паяльные станции можно разделить на контактные и бесконтактные, в числе которых есть и подвиды. Как выбрать паяльную станцию по типам?

Контактные паяльные станции

В зависимости от припоя, их разделяют на те, которые используются с применением оловянно-свинцового припоя и станции не требующие сплавы с содержанием свинца.

Для последних характерна большая температура нагрева и, следовательно, большая мощность. В зависимости от особенностей и принципа действия управляющих блоков прибора, контактные станции разделяются на цифровые и аналоговые.

Стабилизация температуры у этих двух видов происходит разным образом. В аналоговых приборах после нагревания сердечника до нужной температуры, прибор отключается, а как только температура снижается — включается обратно. Этот процесс регулируется с помощью электромагнитного реле и термодатчика, а соблюдение нужной температуры пайки в цифровых станциях обусловлено работой запрограммированного микроконтроллера. К контактным станциям также относятся индукционные приборы, в которых степень нагревания жала паяльника регулируется работой индукционной импульсной катушки.

Бесконтактные паяльные станции

Паяльная станция с феном какую выбрать? Приборы такого типа обеспечивают не только спаивание деталей, но также и отпаивание.

К таким устройствам можно отнести следующие подвиды:

  • Инфракрасное, основанное на использовании инфракрасного излучения.
  • Термовоздушное, работа которого обусловлена наличием термофена и направленной струи горячего воздуха.

Паяльная станция, какую выбрать

Выбор устройства зависит от множества факторов, которые необходимо учитывать. Какая паяльная станция лучше? Перед покупкой следует тщательно взвесить цели применения устройства и особое внимание обратить на следующие критерии:

  • Нагревательный элемент, его вид и тип. Они представлены нихромовыми и керамическими вариантами. Первый вариант является более бюджетным, однако не подлежит длительному и регулярному использованию. Если вам нужно что-то смастерить дома — смело покупайте. Но для производственных целей лучше остановить свой выбор на керамике. Но такой элемент имеет свои минусы. В частности, он не переносит неравномерное нагревание и может даже треснуть.
    Однако наличие термостабилизации в устройстве станции будет способствовать его долговечности и прочности.
  • Интервал регулировки температуры. Тут уже вопрос напрямую зависит от целей использования паяльника, но в любом случае, чем шире будет температурный диапазон, тем лучше и функциональнее устройство.
  • Время нагревания. Также немаловажный момент, обеспечивающий удобство в работе. Опять же, чем время меньше — тем лучше.
  • Мощность прибора. Один из самых важных критериев, обеспечивающий качественную работу. Для того, чтобы подобрать аппарат с нужной мощностью, необходимо заранее знать, для чего он впоследствии будет применяться. Особенно внимательно следует выбирать мощность при необходимости работы с электроникой и чувствительными приборами, такими как смартфоны, ноутбуки и т.д. В таком случае вполне достаточно 40-70 Ватт, но лучше все-таки оставлять некоторый запас.
  • Напряжение.
    Если вы планируете работать только с чувствительными схемами, я советую выбирать низковольтные варианты, которые не смогут повредить плату.
  • Примечание. Тип устройства повлияет на виды работ. Бесконтактная пайка используется для демонтажа деталей и помогает выполнять работу в труднодоступных местах, однако при работе с мелкими деталями не всегда является удобной.

Если вы выбираете между аналоговыми и цифровыми аппаратами, лучше выбирать цифровые, поскольку они обеспечивают лучший температурный контроль. При заказе того или иного устройства обратите внимание на дополнительные жала. Если их нет, стоит также купить их в запас.

Рейтинг паяльных станций с феном 2020

REXANT 12-0727

Можно ли сказать, что это лучшая паяльная станция? Эта модель уже «из коробки» предлагает практически все, что требуется для высококвалифицированной работы с электроникой. Заявленной мощности трансформатора 750 Вт и максимальной температурой в 480  ̊С хватит как для серьезных работ по плавке больших площадей и толстых контактов.

В комплекте уже идет фен с тремя насадками и отсоединяемым силовым штекером, а также паяльник с керамическим нагревателем.

Примечательно, что сетевое питание отключается «на входе», охлаждение внутри станции — активное, с вентилятором. Важным плюсом станции является полностью цифровая регулировка не только нагрева, но и подачи воздуха в фен. На лицевой стороне имеется большой информативный ЖК-дисплей. Пользователи отмечают, что у аппарата есть и слабое место у «хакко» паяльника не очень хороший контакт нагревателя с жалом. Но решить это можно простой доработкой, предлагаемой на специализированных форумах.

LUKEY 853D

В комплекте уже идет паяльник и фен, но провод у последнего не отсоединяемый, что не очень удобно. На корпусе также размещены приборы для тестирования — стрелочный амперметр и цифровой вольтметр, а в комплекте идут подсоединяемые щупы.
В устройстве предусмотрено автоматическое отключение с плавным охлаждением после укладки фена в кронштейн.

Есть функция запоминания настроек после отключения.

ELEMENT 702

Однако термостабилизация фена не столь тонкая, как хотелось бы — плюс-минус 15 градусов. Насадки, к сожалению, примитивные — с затяжкой хомутиком. В данной модели использован более качественный трансформатор питания, и сразу с завода стоит выключатель питания в цепи первичной обмотки. Плата контроллера выполнена уже с обильным использованием SMD-компонентов. Подстроечники термоконтроля фена и паяльника доступны только изнутри. В паяльник встроен датчик положения, который отключает его, если он находится в стойке. Правда, разогревается он, когда берешь его в руки, не так быстро как ожидаешь.

LUKEY 868

Но регулировка потока воздуха в фене все же аналоговая. Удобно, что насадки у фена меняются «на горячую» с помощью специального ключа, идущего в комплекте. Увы, но паяльник подключается не очень надежный убогий разъем MiniDIN-6, который когда-то использовался для компьютерных портов PS/2. Отсутствует здесь и выключатель по общему питанию. Также в комплекте идет жестяная подставка для паяльника, которую лучше сразу заменить на что-то более надежное и удобное.

МЕГЕОН 00361

Идущий в комплекте паяльник — классический для таких станций. Но если он сломается, то найти такой же под замену не получится, т.к. отдельно их не продают. Но можно подобрать аналог от китайских паяльных станций. Жала тоже распространенного типоразмера, найти в магазинах или на том же Aliexpress подходящие нетрудно.

Станция на любительское использование, поэтому производитель ограничился для установки температуры обычной шкалой у регулятора. Но, тем не менее, не забыл о возможности калибровки и режиме быстрого разогрева при включении.

Читайте также:

Лучшие выжигатели по дереву: Топ-10 в 2020 году

Паяльные станции. Виды и особенности. Применение и как выбрать

Сегодня паяльник уже стал обыденным инструментом, который годится только для решения бытовых вопросов по пайке. Для выполнения качественного восстановления и ремонта современных устройств необходимо иметь более профессиональное оборудование. В этой области для специалистов и новичков предлагается большой выбор видов различных приборов. Для ремонта сложных электронных устройств используются паяльные станции, получившие большую популярность, как у начинающих радиолюбителей, так и у профессионалов.

Классификация и устройство

Учитывая большой выбор разнообразных моделей паяльных станций в продаже, рассмотрим их виды, назначение и возможности.

Контактные паяльные станции

Этот вид станций по своему устройству напоминает паяльник, оснащенный электронным блоком регулировки температуры.

Контактные станции для пайки делятся на две категории, в зависимости от вида применяемого припоя:
  • Станции для работы с оловянно-свинцовыми припоями
    .

  • Станции для припоя без свинца. Этот вид станций отличается наличием нагревательного элемента мощностью до 160 ватт. Это обусловлено повышенной температурой плавления припоев без свинца, поэтому необходима большая мощность. Наличие регулятора температуры в этом виде паяльной станции позволяет применять их для пайки обычным легкоплавким припоем со свинцом.

Цифровые и аналоговые

Паяльные станции делятся на цифровые и аналоговые, в зависимости от принципа действия управляющих блоков.

У аналоговых станций температура стабилизируется следующим образом:
  • Нагревательный элемент работает, пока сердечник паяльника не нагреется до определенной температуры, далее питание отключается.
  • При снижении температуры ниже определенной границы нагревательный элемент подключается и начинает нагревать жало паяльника.

За функционированием паяльника следит электромагнитное реле, которым управляет электроника и термодатчик.

Преимуществом аналоговой управляющей системы паяльной станции является низкая стоимость. Недостатком является низкая точность работы, приводящая к чрезмерному нагреву жала паяльника. Отсюда возникают другие проблемы: перегрев радиодеталей, частая смена жала.

Цифровая станция пайки работает за счет управления нагревателем с помощью PID-регулятора, который управляется с помощью программы, заложенной в микроконтроллере. Цифровой способ контроля значительно точнее аналогового.

Индукционные устройства

В этом виде паяльной станции жало паяльника нагревается за счет индукционной импульсной катушки, действующей от колебаний высокой частоты, которые образуют в покрытии из ферромагнетика вихревые токи. Нагревание осуществляется до температуры, называемой точкой Кюри. После этого магнитные свойства ферромагнетика меняются и нагрев прекращается.

Бесконтактные станции

Такие устройства используются для ремонтных и демонтажных работ со схемами, а также для замены микросхем с большим количеством выводов.

Бесконтактная станция для пайки бывает инфракрасной, термовоздушной или комбинированной, в зависимости от принципа работы:
  • Инфракрасная станция включает в себя нагревательный элемент в виде инфракрасного керамического или кварцевого излучателя. По сравнению с термовоздушными паяльными станциями у инфракрасных станций есть свои достоинства:
    -разрешается работа со сложнопрофильными компонентами;
    — не нужно искать насадку для фена под определенную микросхему;
    — радиодетали во время пайки не сдуваются воздухом с платы;
    — равномерное нагревание места пайки.Стоит отметить, что инфракрасные станции имеют высокую стоимость, и являются профессиональным оборудованием. Начинающими любителями радиоэлектроники они применяются редко.

  • Паяльная станция с феном (термовоздушная). Контактные станции являются монтажными, а для демонтажа радиодеталей с большим числом выводов, как микросхемы, они не подходят. Для этого применяется специальное оборудование с термофеном. В отсутствии такого оборудования радиолюбители иногда используют промышленный фен или газовую горелку. Но это не профессиональный инструмент, который не позволяет добиться хорошего качества работы. Слишком мощная струя воздуха может сдуть радиодетали с платы. Поэтому лучше применять специально предназначенное для этого оборудование.Изображенная модель станции оснащена цифровыми контроллерами. Такое оборудование стоит больше простых моделей. Чаще всего фены комплектуются регулирующими поток воздуха насадками.

  • Комбинированные паяльные станции сочетают в своем устройстве другие виды оборудования, например, термофен и паяльник.
Демонтажные станции

В конструкцию этого вида оборудования входит компрессор, действующий на всасывание. Нагретый припой с поверхности всасывается в отдельную емкость.

Дополнительное оборудование
Многие станции для пайки поставляются в комплекте с дополнительными устройствами, облегчающими работу. К ним относятся:
  • Лампы для подсветки.
  • Дымоуловители.
  • Демонтажные пистолеты.
  • Вакуумные пинцеты.
  • Тепловые излучатели для разогрева монтажной платы.
  • Фен для локального нагрева.
  • Термопинцет для установки и демонтажа миниатюрных деталей.
Как выбирать паяльные станции
Основной задачей паяльной станции является обеспечение качественной пайки элементов. Это зависит от технических и конструктивных параметров:
  • Вид нагревательного элемента. Изготовители сегодня представляют паяльные станции, оснащенные двумя видами нагревательных элементов: керамическими и нихромовыми. Первые из них нагреваются быстро, но слишком чувствительны к неравномерному нагреванию, и часто трескаются. Термостабилизация помогает керамическим нагревателям обеспечить хорошую отдачу тепла, долговечность и высокую мощность. Нихромовые элементы не могут обеспечить долгий срок службы нагревателя, поэтому их лучше применять для редкого использования. Однако, нихромовый нагреватель имеет низкую стоимость, в отличие от керамического.
  • Интервал регулирования температуры.
  • Скорость нагревания.
  • Мощность. Качественная работа паяльной станции во многом зависит от ее мощности и вида пайки. Мощность является главным параметром при выборе оборудования для пайки. Это особенно важно при использовании паяльной станции для ремонта чувствительных устройств: навигаторов, планшетов или смартфонов.
  • Напряжение.
  • Параметры эргономики: форма, размеры, масса.
  • Стандартная температура безсвинцовой пайки для оборудования должна составлять не менее 250 градусов.

Независимо от типа паяльной станции, необходимо заблаговременно запастись несколькими сменными жалами. Разные виды жал имеют разную площадь края, форму. Эти параметры влияют на окончательный результат работы. Чем больше площадь конца жала, тем лучше происходит теплообмен при пайке. Форма жала и его температура влияет на способность пайки определенных элементов и радиодеталей.

Добросовестные производители паяльного оборудования контролируют качество материала паяльных жал. При выборе паяльной станции большое значение имеет возможность замены деталей при выходе их из строя.

Похожие темы:

технические характеристики и особенности применения. 145 фото современных видов

Абсолютно любая техника старается идти в ногу со временем, и даже такое простое на вид устройство, как обычный паяльник поддался модернизации. Дело в том, что при сложной компоновке микросхем простого паяльника не хватает, нужен дополнительный набор точных приборов.

Преимущества паяльной станции очень хорошо заметны, дело в том, что в подобные устройства добавляют специальный фен и регулировки точных настроек. Подобные устройства очень популярны, как среди профессиональных радиоинженеров, так и среди любителей-энтузиастов. Фото паяльной станции можно найти в сети, чтобы приблизительно понимать, о чем именно идет речь. Такая установка упростит множество бытовых задач, связанных с ремонтом тонкой техники, в частности и с пайкой.

Такие паяльные станции с феном характеризуются несколькими критериями. Без знания основных показателей устройства, довольно проблематично сделать оптимальный выбор необходимой модели.

Краткое содержимое статьи:

Классификация пайки

По способу пайки существуют контактные и бесконтактные устройства. Принцип действия контактных паяльных станций не отличается от классического паяльного устройства.

У таких станций есть две группы, это пайка с обычным оловянным припоем и припоем без использования свинца. Отличие этих двух групп заключается в точности настроек, а если точнее в температурном режиме паяльного жала.

Бесконтактная или термовоздушная паяльная станция особенна тем, что очень тонкий направленный луч подается в рабочую зону. Инфракрасная станция осуществляет пайку посредством воздействия инфракрасного луча на зону пайки. Такое устройство является незаменимым при ремонте точной техники, микросхем планшетов, ноутбуков, телефонов и прочих устройств.

Классификация управления

Паяльные станции также различаются и по способу управления. Они бывают двух видов, речь идет об аналоговых и цифровых паяльных станциях.

Аналоговые станции являются самым простым вариантом, включение этого устройства производится при нагреве металла до заданной температуры. Однако существует и недостаток, поддерживать постоянную температуру не представляется возможным.

За то время, когда станция отключена жало остывает и приходится каждый раз ждать пока жало разогреется до необходимой температуры. Это означает, что приходится каждый раз делать перерывы, пока жало вновь разогреется и с ним можно было работать. Данное устройство больше подходит для начинающих любителей, нежели для опытных мастеров.

Цифровые паяльные станции управляются непосредственно контроллером, это означает что станция управляется электроникой, больше всего затрагивается именно температурный уровень самого паяльного жала. Такой процесс был реализован благодаря изменениям подаваемого напряжения.

Подобные устройства намного удобнее для пайки, но цена на такую технику немного кусается. При всем этом, такие станции в отлично подойдут начинающим мастерам своего дела.

Такие станции помогут не перегревать плату при процессе пайки, такое чревато множеством неприятных моментов, связанных с отслоением дорожек и снижением срока службы устройства.

Выбор оптимального варианта

Жестких критериев выбора паяльных станций, как таковых нет, определенные модели подходят лишь для определенного ряда работ. Некоторые станции хороши в одних видах работ и совершенно не пригодны к другим. Так какое жало выбрать для паяльной станции – это безусловно является довольно частым вопросом.



Можно выбрать жало из керамики, но при этом стоит учитывать довольно высокую теплоотдачу нагревательного элемента и высокую мощность.

Разумеется, что без недостатков просто не обойтись, для простых паяльных станций хрупкое и дорогое жало совершенно ни к чему. Если станция не оборудована цифровой системой регулировки температуры, то такой вид жала протянет совсем недолго.

Нагревательный элемент из нихрома явно дешевле и отлично подойдет для начинающих мастеров, однако для профи это совершенно неподходящий вариант, такой материал жала не пригоден для долгой и непрерывной работы.



Для того чтобы определиться с комплектацией, необходимо лишь знать то, что станция должна обеспечивать максимальный комфорт при работе с ней, а качество материалов не должны подвергаться сомнениям.

Фото паяльной станции



Вам понравилась статья? Поделитесь 😉

Выбор паяльной станции. Горячий воздух vs ИК-излучение

Выбор паяльной станции. Горячий воздух vs ИК-излучение

Реалии современного рынка производственного оборудования заставляют производителей с особой тщательностью осуществлять подбор используемой техники. Паяльная станция является одним из основных средств производства электроники, поэтому к ее выбору необходимо подойти ответственно.

Рассмотрим несколько факторов, оказывающих влияние на выбор данного оборудования.

Активное внедрение стандартов бессвинцовой пайки. Даже если не брать во внимание тот факт, что в России эта тенденция пока мало распространена, стоит учесть, что большая часть компонентов, используемая в производстве, уже доставляется в бессвинцовых корпусах, что наиболее критично для BGA-компонентов. Пайка бессвинцовыми сплавами происходит при температуре на 30-40 °C выше, чем традиционная. В связи с этим максимально возможная рабочая температура для SMD-компонентов составляет 250-260 °C.

Повсеместное распространение микросхем, размещенных в BGA-корпусах. Это объясняется тем, что при тенденции к постоянному уменьшению размеров изделий важно повысить плотность монтажа по максимуму. Но при монтаже-демонтаже элементов данного вида возникает ряд трудностей, которые необходимо решать оператору: равномерное запаивание всех контактов, проверка качества пайки, совмещение выводов микросхем с контактными площадками. Кроме того, процесс выпаивания BGA-компонентов усложняется труднодоступностью выводов. Основная задача оператора ремонтного центра заключается в аккуратном и быстром впаивании элемента без допущения повреждения контактных площадок и проводников, а также в монтаже микросхем, являющихся критичными к перегреву. Достичь такой цели возможно с помощью инструмента с высокой теплопередачей и при этом относительно низкой температурой.

Виды паяльных станций

Термовоздушная паяльная станция – прибор, позволяющий выполнять бесконтактную пайку, применяя для нагрева компонентов сфокусированный с помощью различных сопел открытый воздушный поток. Этот вид паяльной станции дает возможность осуществлять регулировку температуры в диапазоне 100-480 °C и контролировать силу воздушного потока и его направление. Станции такого типа малогабаритны, благодаря чему безопасны и удобны в использовании. Данное оборудование в зависимости от того, каким образом подается воздушный поток, бывает двух видов:

  • компрессорные паяльные станции – приборы, которые осуществляют подачу воздуха при помощи встроенного в корпус диафрагментарного компрессора;
  • компрессорные паяльные станции – приборы, оснащенные малогабаритным бесшумным электродвигателем с крыльчаткой, который позволяет создать требуемую величину потока воздуха.

Теперь рассмотрим BGA-компоненты в свете использования термовоздушных паяльных станций. Выводы данных компонентов, которые представляют собой шарики припоя, находятся под корпусом изделия, что делает процесс припайки выводов контактным методом невыполнимым. Добиться результата можно только при сквозном прогреве корпуса. В связи с тем, что присутствует теплопередача на поверхность платы, верхняя часть при этом будет нагреваться быстрее, чем выводы. Блок управления станции оснащен двумя регуляторами: температурой нагревательного элемента, через который проходит воздушный поток, и скоростью движения воздуха. При этом стоит учесть, что реальная температура на выходе может отличаться от заданной, особенно это касается недорогих моделей паяльных станций.

Один из важнейших факторов, которые влияют на качество пайки, - это правильный выбор сопел. Неверно подобранные насадки могут привести к неравномерному подводу тепла к месту пайки, равно как неравномерный воздушный поток при выдержанных размерах насадки повышает опасность термоудара печатных проводников и компонентов на плате.

Различные конструкции паяльных станций для монтажа предполагают разные способы и степень контроля важнейших параметров этого прибора – количества воздуха, подаваемого в единицу времени, и его температуры. Самые обычные модели не предоставляют полной картины о процессе пайки, и о нем можно судить лишь по показаниям регуляторов. Однако модели наиболее усовершенствованные достигают высокого уровня точности сбора и передачи информации о процессе.

Инфракрасная паяльная станция – прибор, позволяющий выполнять бесконтактную пайку посредством инфракрасного излучения, осуществляемого на длинах волн 2-8 мкм. Благодаря тому, что инфракрасные волны невидимы, такие приборы позволяют избежать недостаточного прогрева блестящих выводов, и, напротив, перегрева темных поверхностей. Инфракрасные паяльные станции подходят для монтажа штырьковых и SMD компонентов в корпусах QFP, BGA, SOIC, CSP. Основное преимущество приборов такого типа заключается в том, что их можно применять для пайки группы произвольных компонентов в ограниченной зоне платы. Геометрию зоны нагрева при этом можно задать самостоятельно, используя отражающую ленту.

Таким образом, инфракрасные станции обладают рядом преимуществ:

  • обеспечение равномерности локального нагрева,
  • нет необходимости в использовании дополнительных сопел,
  • обеспечение корректной работы со сложнопрофильными компонентами,
  • компоненты платы в процессе пайки не подвергаются влиянию воздушного потока.

К минусам инфракрасных паяльных станций можно отнести их стоимость: средняя цена такого прибора существенного выше, чем цена термовоздушного.

с феном, инфракрасные, советы как выбрать

Паяльная станция может пригодиться дома для разных бытовых нужд, но чтобы инструмент прослужил долгие годы, надо выбирать его с умом. Обращать внимание при покупке, прежде всего, стоит на технические характеристики и отзывы других потребителей.

Основные составляющие

В комплект для паяльных работ входит не только сама станция, но и следующие элементы, обеспечивающие защиту от перегрева и перегрузок, а также расширяющие функционал:

Разновидности паяльников

Для грамотного выбора паяльной станции нужно быть в курсе классификации устройств, ведь она определяет профиль эксплуатации и влияет на комплектацию.

Покупая паяльную станцию, желательно заранее определиться с видом будущих выполняемых работ.

  1. Термовоздушный паяльник имеет фен, поскольку работы ведутся с помощью горячих воздушных масс. Этот инструмент пригодится для починки автомобильного бампера и любых запчастей из пластика.
  2. Импульсный паяльник необходим для установки или демонтажа современных схем.
  3. Индукционный паяльник имеет уменьшенный формат, но зато отличается высокой мощностью.
  4. Инфракрасный паяльник позволяет быстро и качественно починить ноутбук, планшет, мобильник и другие компактные гаджеты.

Технические нюансы

По виду пайки выделяют два типа паяльных устройств:

  • Свинцовые паяльные станции имеют особый модуль для регулировки степени температуры в паяльном жале. Это позволяет выполнять работу более точно и правильно.
  • К бессвинцовым моделям относят электрические и индукционные станции, создающие магнитное поле для работы. Они отличаются высокой отдачей тепла.

Труднодоступные детали лучше паять бесконтактным способом, применяя термовоздушную или инфракрасную модель. Первый вариант при этом больше подходит для компьютеров и материнских плат, а второй – для подогрева малодоступных элементов, причем контакта с рядом расположенными деталями не будет. Следовательно, термовоздушным паяльником можно работать при неполадках в бытовых приборах, сотовых, деталях из пластика.

Мощность прибора

Обычные паяльники сильно перегревают детали и не способствуют ремонту. Поэтому паяльная станция для домашних работ подходит лучше, ведь блок питания позволит изменять напряжение и температуру. При этом использование тугоплавких припоев требует тщательного отношения к мощности. В противном случае наблюдаются такие проблемы, как:

  • Перегрев схем;
  • Разрушение жала;
  • Выход из строя детали;
  • Перегрев дорожек на плате;
  • Низкое качество пайки.

Чтобы избежать этих трудностей, проще всего приобрести бессвинцовую паяльную станцию.

Виды управления

Паяльная станция позволяет подключить несколько модулей и работать даже в бесконтактном режиме, а также заменять наконечники и насадки. Однако правильный выбор устройства и качество работы зависят и от способа управления:

  • Цифровые модели имеют особые программы для контроля над нагревом жала, максимальной точности и стабильности.
  • Аналоговые устройства надо все время контролировать самому, так как перегрев сокращает срок службы комплекта.
Критерии выбора

Для покупки паяльной станции необходимо учитывать следующие моменты:

  • Элемент нагрева. Основная часть приборов обладает керамическими или нихромовыми нагревательными элементами. Первый вариант быстро нагревается до нужного уровня, но может лопнуть без стабилизатора тепла. Нихром имеет меньший эксплуатационный срок, но бюджетную цену, при этом для частого использования такой элемент не подходит.
  • Регулировка температуры. Диапазон изменений должен быть широким.
  • Время нагрева.
  • Мощность. Для определения этого параметра лучше сразу определиться с тем, в каких целях будет применяться паяльная станция.
  • Напряжение, масса, параметры, формы и т.п.

Также помните, что мировой стандарт по бессвинцовой пайки гласит, что оборудование должно иметь температуру в 250 градусов. Хорошо также, если схемы находятся в корпусе BGA для микросхем, потому что тогда аппарат имеет минимальные размеры и легкий вес.

Мы советуем заранее купить запасные сменные жала. Чем больше край жала, тем лучше идет тепловой обмен в процессе пайки. Также, его форма определяет вид элемента, который должен паяться, температуру работы и доступность конкретных мест спаивания. Жала должны иметь высокую теплоотдачу, так что надо выбирать элементы из качественных материалов, доступных к быстрой замене в случае поломки.

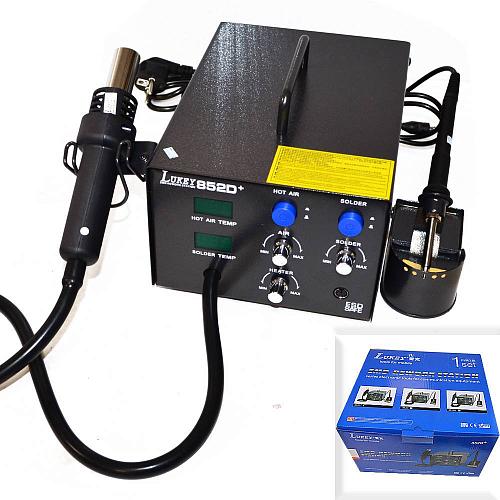

Паяльные станции Lukey

С проблемой выбора паяльной станции приходится сталкиваться практически любому пользователю, решившемуся на покупку оборудования. Связано это прежде всего с тем, что рынок паяльного оборудования достаточно динамично развивается и предлагает огромный выбор. Производственные предприятия решают вопросы качества и скорости выполнения работ за счет автоматизированных линий, тогда как ремонтные и опытно-конструкторские разработки требуют индивидуального подхода и здесь качество пайки, обеспечиваемой паяльной станцией, приобретает огромное значение.

По способу нагрева рабочей зоны паяльные станции можно разделить на группы:

  • Контактные;
  • Термовоздушные;
  • Комбинированные.
Контактные паяльные станции.

Данные устройства являются наиболее распространенными. Разогрев зоны пайки осуществляется прямым контактом с жалом паяльника. В отличие от обычного паяльника станция снабжена устройством контроля температуры жала, что сводит к минимуму опасность перегрева изделия при пайке. Мощность паяльных станций этого типа составляет, как правило, 50–60 Вт.

Разновидностью этих паяльных станций можно считать станции для пайки бессвинцовыми припоями. Такие станции должны обладать повышенной мощностью и более точным контролем температуры зоны пайки. Как правило, даже в базовые комплектации таких устройств входит ПИД-регулятор.Следует отметить, что паяльные станции для бессвинцовой пайки прекрасно работают и со стандартными ПОС припоями.

Рисунок 1 Паяльная станция LUKEY-936A.

Технические характеристики.

Паяльная станция:

  • Напряжение питания станции: 220-240 В.
  • Потребляемая мощность: 60 Вт.
  • Напряжение питания нагревательного элемента: 24 В.
  • Диапазон рабочих температур: 200-480°C.
  • Габариты: 120х93х70 мм.
  • Вес: 1,3 кг.

Паяльник:

  • Потребляемая мощность: 50 Вт.
  • Тип нагревательного элемента: керамический.
  • Электрическое сопротивление заземления жала: до 2 Ом.
  • Разность потенциалов между жалом и корпусом: до 2 мВ.
  • Длина кабеля: 1,2 м.
  • Общая длина (без шнура): 176 мм.
  • Вес (без шнура): 25 г.

Так как современные технологии все чаще используют монтаж с применением SMD компонентов и BGA, QFN микросхем, на смену контактному способу пайки все чаще приходят станции, обеспечивающие нагрев рабочей зоны бесконтактным методом. К ним относятся термовоздушные и инфракрасные станции.

Термовоздушные паяльные станции.

Рабочим телом этих станций является не жало паяльника, а разогретая до необходимой температуры и направленная в зону пайки струя воздуха. Наиболее часто такие станции применяются при ремонтных работах компактной электронной техники – мобильных телефонов, планшетов и других плат с большим количеством SMD элементов.

Вместо паяльника такая станция снабжена специальным феном, имеющим регулировку температуры и скорости потока воздуха, также в комплекте сменные насадки для формирования струи различных размеров. Однако большинство выпускаемых паяльных станций являются станциями комбинированного типа, в состав которых входят блок управления, паяльник и фен.

Рисунок 2 Паяльная станция LUKEY-702.

Технические характеристики:

  • Напряжение питания: 220-240 В.
  • Напряжение на выходе: 29 В, 10 В, 26 В.
  • Потребляемая мощность, Вт: 750 Вт.
  • Диапазон рабочих температур паяльника: 200 - 480°С.
  • Диапазон рабочих температур фена: 100-480°С.
  • Тип нагревательного элемента паяльника: керамический.
  • Тип насоса: турбина.
  • Максимальная скорость потока воздуха: 120 л/мин.
  • Уровень шума: меньше 45 дБ.
  • Габариты, мм: 160х190х116.
  • Вес: около 1,5 кг.

Комплектация:

  • Станция Lukey-702 с феном.
  • Подставка для паяльника.
  • Паяльник.
  • Насадки термофена.
  • Держатель термофена.

Промэлектроника предлагает широкий выбор контактных и комбинированных паяльных станций торговой марки LUKEY производства HUA HUI ELECTRONIC FACTORY.

профессиональная инфракрасная паяльная станция ACHI IR-PRO-SC

Главная » Статьи » Выбор покупателей: профессиональная инфракрасная паяльная станция ACHI IR-PRO-SC

Наблюдаемое год от года уменьшение массогабаритных показателей элементной базы современной цифровой техники в значительной мере сказывается на сложности как ее заводского монтажа, так и ремонтных работ в сервисных центрах.

О проблеме выбора паяльных станций

Существует проблема выбора производительной паяльной станции, предназначенной для ремонта электронных компонентов. Монтажные операции в заводских условиях выполняют роботизированные комплексы. В сервисных центрах используют контактные, термовоздушные, демонтажные, комбинированные и инфракрасные паяльные станции. Качество выполненной работы находится в прямой зависимости как от технических характеристик оборудования, так и от мастерства работающего на нем профессионала.

О преимуществах инфракрасных паяльных аппаратов, в том числе IR-PRO-SC

Наиболее качественными и максимально надежными по различным причинам являются инфракрасные аппараты, в том числе модель Achi IR PRO SC. При помощи данного паяльного оборудования можно осуществлять как демонтаж, так и монтажные действия в отношении BGA-микросхем среднего и крупного размера. Важно, что инновационные технологии данной модели позволяют:

  • минимизировать температурное воздействие на пластиковые элементы электронных компонентов при выполнении пайки;
  • минимизировать количество насадок при ремонте различных вариантов микросхем, в том числе паяльное оборудование легко подстраивается для ремонта совершенно новых микросхем.

Особые преимущества ремонтных комплексов на базе ИК-станций IR-PRO-SC побудили многие сервисные центры перейти при ремонте и обслуживании ПК и ноутбуков на инновационную технику бренда Achi.

О конструктивных особенностях инновационной ИК-станции IR-PRO-SC

Ремонтные ИК-комплексы в своей конструкции обычно имеют 4 основных элемента:

  • 2 нагревателя: верхний и выполняющий функцию преднагревателя нижний нагреватель;
  • стол для фиксации платы;
  • систему температурного контроля, состоящую из контроллера и термодатчиков.

IR-PRO-SC отличается наличием 2-х автономных программируемых контроллеров. Назначением первого является настройка показателя температуры термического стола. Второй контроллер задает степень нагрева инфракрасной пушке. Ее можно позиционировать при настройке по трем осям: X,Y, Z. У термостола две зоны нагрева. У оператора ИК-станции IR-PRO-SC имеется возможность воспользоваться 4 нагревателями, два из которых являются центральными. Не менее интересны для ремонтников модели IR 6000, 6500, 1200. Ценно наличие опций, позволяющих выполнять как свинцовую, так и безсвинцовую пайку. Инновационные приборы компактны, безопасны для пользователей, отличаются значительным сроком службы и весьма приемлемой демократичной ценой.

лучшие модели по качеству и надежности - ichip.ru

Современная и не очень электроника требует тонкого подхода, а порой и особых технологий, без которых нельзя выпаять микросхему или транзистор, или наоборот припаять контакт к аккумулятору.Конечно, и обычные паяльники к настоящему времени получили продвинутое оснащение как с точки зрения нагревательных элементов и различных жал и насадок, так и контроля за системой координат жала. Но выбрать качественную паяльную станцию, особенно вписываясь в ограниченный бюджет, не так просто. Мы подобрали для вас 5 лучших паяльных станций для типового применения, но короткое пояснение.

В чем отличия бытового паяльника от паяльной станции

Если говорить коротко, то обычный паяльник не позволяет установить положение и в нем нет регулировки мощности нагревательного элемента.В результате его жало постоянно обгорает, припой плохо ложится на его поверхность, а во время процесса пайки есть риск перегреть радиодеталь, дорожки на плате или наоборот не пропаять контакты. Паяльная станция позволяет взять контроль над нагревом, получить стабильный техпроцесс с безопасной пайкой.

Конечно, и современные паяльники уже оснащены регулировкой температуры, но с большим разбросом и с узким диапазоном мощности, что делает менее универсальными. Другими словами, если вам потребуется припаять что-то более толстое или наоборот, слишком мелкое, то обычный 20-40 Вт паяльник с этим может не справиться.

Кроме того, стоит отметить современные паяльные станции, которые поставляются с термофенами, без работы с микросхемами просто не возможна. В целом же, паяльные станции можно разделить на контактные и бесконтактные, в том числе которых есть и подвиды. Как выбрать паяльную станцию ​​по типам?

Контактные паяльные станции

В зависимости от припоя, их разделяют на те, которые используются с применением оловянно-свинцового припоя и станции не требующие сплавы с содержанием свинца.Для последних характерна большая ссылка и, следовательно, большая мощность. В зависимости от качества и принципа действия управляющих блоков прибора, контактные станции разделяются на цифровые и аналоговые .

Стабилизация температуры у этих двух видов происходит разным образом. Вых аналогов прибора после нагревания сердечника до нужной температуры, прибор отключается, а как только температура снижается - включается обратно. Этот процесс регулируется с помощью электромагнитного реле и термодатчика, а соблюдение нужной температуры пайки в цифровых станциях обусловлено работой запрограммированного микроконтроллера. К контактным станциям также индукционные приборы, увеличивающие нагревание паяльника, регулируется индукционной индукционной катушки.

Бесконтактные паяльные станции

Паяльная станция с какую феномен выбрать? Приборы такого типа обеспечивают не только спаивание деталей, также и отпаивание. К таким устройствам можно отнести следующие подвиды:

  • Инфракрасное, основанное на использовании инфракрасного излучения.
  • , работа которой обусловлена ​​наличием термофена и направленной струи горячего воздуха.

Паяльная станция, какую выбрать

Выбор устройства зависит от множества факторов, которые необходимо учитывать. Какая паяльная станция лучше? Перед покупкой следует тщательно взвесить цели применения и особое внимание обратить на следующие критерии:

  • Нагревательный элемент , его вид и тип. Они представленыромовыми и керамическими вариантами. Первый вариант является более бюджетным, однако не подлежит длительному и регулярному использованию. Если вам нужно что-то смастерить дом - смело покупайте. Но для производственных целей лучше остановить свой выбор на керамике. Но такой элемент имеет свои минусы. В частности, он не переносит неравномерное нагревание и может даже треснуть. Однако наличие термостабилизации в устройстве будет его долговечности и прочности.
  • Интервал регулировки температуры . Тут уже вопрос напрямую зависит от целей использования паяльника, но в любом случае, чем шире будет температурный диапазон, тем лучше и функциональнее устройство.
  • Время нагревания . Также немаловажный момент, обеспечивающий удобство в работе. Опять же, чем время меньше - тем лучше.
  • Мощность прибора . Один из самых важных критериев, обеспечивающий качественную работу. Для того, чтобы подобрать аппарат с нужной мощностью, необходимо заранее знать. Особенно внимательно следует выбирать мощность при необходимости работы с электроникой и чувствительными приборами, такими как смартфоны, ноутбуки и т. д. В таком случае вполне достаточно 40-70 Ватт, но лучше все-таки некоторый запас.
  • Напряжение . Выберите низковольтные варианты, которые не могут повредить плату.
  • Примечание . Тип устройства повлияет на виды работ. Бесконтактная пайка используется для демонтажа деталей и помогает выполнять работу в труднодоступных местах, однако при работе с мелкими деталями не всегда удобной.

Если вы выбираете между аналоговыми и цифровыми аппаратами, лучше выбирать цифровыми, поскольку они обеспечивают лучший температурный контроль. При использовании того или иного устройства обратите внимание на дополнительные жала. Если их нет, стоит также купить их в запасе.

Рейтинг паяльных станций с феном 2020

REXANT 12-0727

Можно ли сказать, что это лучшая паяльная станция? Эта модель уже «из коробки» предлагает практически все, что требуется для высококвалифицированной работы с электроникой. Заявленной мощности трансформатора 750 Вт и максимальной температуры в 480 ̊С хватит как для серьезных работ по плавке больших площадей и толстых контактов. В комплекте уже идет фен с тремя насадками и отсоединяемым силовым штекером, а также паяльник с керамическим нагревателем.

Примечательно, что сетевое питание отключается «на входе», охлаждение внутри станции - активное, с вентилятором. Важным плюсом станции является полностью цифровая регулировка.На лицевой стороне имеется большой информативный ЖК-дисплей. Пользователи отмечают, что у аппарата есть и слабое место у «хакко» паяльника не очень хороший контакт нагревателя с жалом. Но решить это можно простой доработкой, предлагаемой на форумах.

LUKEY 853D

В комплекте уже идет паяльник и фен, но провод у последнего не отсоединяемый, что не очень удобно. На корпусе также размещены приборы для тестирования - стрелочный амперметр и цифровой вольтметр, а в комплекте идут подсоединяемые щупы.
В устройстве предусмотрено автоматическое отключение с плавным охлаждением после укладки фена в кронштейн. Есть функция запоминания настроек после отключения.

ELEMENT 702

Однако термостабилизация не столь тонкая, как хотелось бы - плюс-минус 15 градусов. Насадки, к сожалению, примитивные - с затяжкой хомутиком. В данной модели используется более качественный трансформатор питания, и сразу с завода стоит выключатель питания в цепи первичной обмотки.Плата контроллера выполнена уже с обильным использованием SMD-компонентов. Подстроечники термоконтроля фена и паяльника доступны только изнутри. В паяльник встроенный датчик положения, который отключает его, если он находится в стойке. Правда, разогревается он, когда берешь его в руки, не так быстро как ожидаешь.

LUKEY 868

Регулировка потока воздуха в фене все же аналоговая. Удобно, что насадки у фена меняются «на горячую» с помощью специального ключа, идущего в комплекте.Увы, но паяльник подключается не очень надежный убогий разъем MiniDIN-6, который когда-то использовался для компьютерных портов PS / 2. Отсутствует здесь и выключатель по общему питанию. Также в комплекте идет жестяная подставка для паяльника, которую лучше сразу заменить на что-то более надежное и удобное.

МЕГЕОН 00361

Идущий в комплекте паяльник - классический для таких станций. Но если он сломается, то найти такой же под замену не получится, т.к. отдельно их не продают.Но можно подобрать аналог от китайских паяльных станций. Жала тоже распространенного типоразмера, найти в магазинах или на том же Aliexpress подходящие нетрудно.

Станция на любительское использование, поэтому производитель ограничился для установки температуры обычной шкалой у регулятора. Но, тем не менее, не забыл о возможности калибровки и режима быстрого разогрева при включении.

Читайте также:

Лучшие выжигатели по дереву: Топ-10 в 2020 году

Как же всё-таки выбрать паяльную станцию?

Если вы стоите перед выбором, прочтите эту статью!

Как выбрать паяльную станцию?

Этот вопрос задаёт себе каждый, кто впервые столкнулся с данным выбором, в статье мы попытаемся прояснить некоторые аспекты данного вопроса. Независимо от того, стоит выбор паяльной станции для новичка или для опытного мастера сервисного центра, мы постараемся дать ответ на все вопросы.

Рассмотрим самые распространенные паяльные станции: Инфракрасные, термовоздушные (турбинные + компрессорные), контактные.

Рассмотрим виды паяльных станций

Самыми распространёнными на данный момент являются - Термовоздушные паяльные станции.

Если среди Ваших задач есть: пайка коннекторов, микросхем, радиокомпонентов, пластиковых изделий, эта следующая информация для вас.

Термовоздушные паяльные станции делятся на 2 основных вида, турбинные и компрессорные .

Компрессорные отличаются встроенным в корпус воздушным насосом, который нагнетает воздух по шланге в ручку фена, благодаря этому они надежнее и имеют очень нежный воздушный поток.

Благодаря чему воздушный поток, фен быстро нагревается и остывает, корпус этих станций отличается компактными габаритами,

обеспечивает встроенную турбину в ручку.

Эти станции чаще всего имеют встроенный фен и паяльник, что делает их наиболее универсальными среди бюджетных .

Воздушные станции легко справляются с пайкой коннекторов в телефонах и планшетах, пайкой SMD, транзисторов и микросхем, небольших BGA микросхем . На более низких температурх можно выполнить монтаж термоусадочной изоляции.

Широкий диапазон температуры, позволяет работать не только с платами, но и с такими материалами, как пластик и другие полимеры, это позволяет производить ремонт автомобильных бамперов , спойлеров, элементов обшивки мототехники.

Преимущества турбинных станций:

  • Небольшой размер корпуса
  • Мощный воздушный поток
  • Быстрый нагрев и охлаждение фена
  • Компактный и удобный фен

Наиболее популярными моделями этого вида являются: YIHUA 878D, BAKU BK-878L2, AIDA 858D ++

Преимущества компрессорных станций:

  • Длительный срок службы компрессора
  • Максимально слабый воздушный поток

Популярные модели компрессорных станций: Баку BK-852D +, Lukey 852D +, Yihua 852D +, Extools 850D

Инфракрасные паяльные станции являются самым дорогим решением, но есть задачи с помощью которых справятся только они.

Эти станции чаще всего применяются нижним инфракрасным подогревом и тепловой пушкой.

Нагрев платы выполняется при помощи инфракрасного равномерно и плавно, благодаря этому, риск повредить плату минимального.

Контролю температуры в данных станциях уделяет много внимания, поскольку от этого будет зависеть результат работы.

выполнить замену северного моста на материнской плате или процессор на видеокарте без данной станции практически, воздушная станция не справиться с этой задачей, поскольку нужно прогреть равномерно всю плату.

Примеры: ACHI IR6500, ACHI IR-PRO-SC

Контактные станции (паяльник)

Эти станции являют собой паяльник с блоком регулировки температуры.

Стабилизация температуры есть на всех моделях группы, эта функция нужна для удержания этой температуры в разных режимах работы, когда жало касается деталей, тепло начинает перетекать ее и температуру внутри жала падает, датчик в нагревателе это фиксирует и передает сигнал в блок управления, чтоб он повысил ток проходящий через нагреватель, благодаря этой температуре жала относительно одинаковой.

но работают пайку контактным методом, по этому выбор флюса и жала очень важен, высокоактивные флюсы могут быть опасными не только для микросхемы и для жала.

Контактные станции могут выполнить пайку компонентов платы с 1 или 2 ножками, проводов, разъемов.

примеров установки со стабилизации: Extools 936D, Extools 936, Баку BK-936, Баку BK-936D

Паяльная станция T12

Среди контактных станций нужно выделить паяльные станции T12.Это более современные и усовершенствованные паяльники, особенностью которого является само жало, оно представляет собой так называемый картридж, где нагреватель и жало - одно целое. Что это дает? Это исключает один из главных недостатков жала типа 900M, а именно не плотное прилягание жала и нагревателя, из-за чего жало нагревается медленно, а жала T12 достигает температуры 350 ° С меньше, чем за 10 сек. Вам больше не нужно будет ждать пока нагреется паяльник, после того, как вы раз по работаете с T12, вы навряд ли вернетесь к обычному паяльнику.

На нашем сайте такие модели станции T12: Quicko T12-941 Hakko (с блоком питания), OSS T12 72W Hakko, набор для сборки станции T12.

Паяльные станции. Виды и особенности. Применение и как выбрать

Сегодня паяльник уже стал обыденным инструментом, который годится для решений бытовых вопросов по пайке. Для выполнения качественного восстановления и ремонта современных устройств необходимо иметь более профессиональное оборудование.В этой области для специалистов и новичков большой выбор видов приборов. Для ремонта электронных устройств используются паяльные станции, получившие популярность, как у начинающих радиолюбителей, так и у профессионалов.

Классификация и устройство

Учитывая большой выбор разнообразных моделей паяльных станций в продаже, рассмотрим виды, назначение и возможности.

Контактные паяльные станции

Этот вид станции по своему устройству напоминает паяльник, оснащенный электронным блоком регулировки температуры.

Контактные станции для пайки делятся на две категории, в зависимости от вида применяемого припоя:
  • Станции для работы с оловянно-свинцовыми припоями .

  • Станции для припоя без свинца . Этот вид отличается наличием нагревательного элемента мощностью до 160 ватт. Это обусловлено повышенной температурой плавления припоев без свинца, поэтому необходима большая мощность. Наличие регулятора температуры в этом виде паяльной станции позволяет применять их для пайки обычным легкоплавким припоем со свинцом.

Цифровые и аналоговые

Паяльные станции делятся на цифровые и аналоговые, в зависимости от принципа действия управляющих блоков.

У аналоговых станций стабилизируется образом:
  • Нагревательный работает элемент, пока сердечник паяльника не нагреется до определенной температуры, далее питание отключается.
  • При снижении температуры ниже нагревательный элемент подключается и начинает нагревать жало паяльника.

За функционированием паяльника следит электромагнитное реле, управляющее электроника и термодатчик. Существомой аналоговой управляющей системы паяльной станции является низкая стоимость. Недостаток низкой точности работы, приводящая к чрезмерному нагреву жала паяльника. Отсюда другие проблемы: перегрев радиодеталей, частая смена жала.

Цифровая станция пайки работает за счет управления нагревателем с помощью PID-регулятора, который управляется с помощью программы, заложенной в микроконтроллере.Цифровой способ контроля значительно точнее аналогового.

Индукционные устройства

В этой виде паяльной станции жало паяльника нагревается за счет индукционной импульсной катушки, действующей от колебаний высокой частоты, которые образуют в покрытии из ферромагнетика вихревые токи. Нагревание осуществляется до температуры, называемой точкой Кюри. После этого магнитные свойства ферромагнетика меняются и прекращается нагрев.

Бесконтактные станции

Такие устройства используются для ремонтных и демонтажных работ со схемами, а также для замены микросхем с большим количеством выводов.

Бесконтактная станция для пайки бывает инфракрасной, термовушной или комбинированной, в зависимости от принципа работы:
  • Инфракрасная станция включает в себя нагревательный элемент в виде инфракрасного керамического или кварцевого излучателя. По сравнению с термовоздушными паяльными станциями у инфракрасных станций есть свои достоинства :
    -разрешается работа со сложнопрофильными компонентами;
    - не нужно искать насадку для фена под определенную микросхему;
    - радиодетали во время пайки не сдуваются воздухом с платы;
    - увеличенное нагревание места пайки.Стоит отметить, что инфракрасные установки государственной стоимости, и являются профессиональным оборудованием. Начинающими любителями радиоэлектроники они применяются редко.

  • Паяльная станция с феном (термовоздушная). Контактные станции являются монтажными, а для демонтажа радиодеталей с большим количеством выводов, как микросхемы, они не подходят. Для этого применяемого специального оборудования с термофеном. Без такого оборудования радиолюбители иногда используют промышленный фен или газовую горелку.Но это не профессиональный инструмент, который позволяет добиться хорошего качества работы. Слишком мощная струя воздуха может сдуть радиодетали с платы. Поэтому лучше использовать специально предназначенное для этого оборудования.Изображенная модель станции оснащена цифровыми контроллерами. Такое оборудование стоит больше простых моделей. Чаще всего фены комплектуются регулируемыми потоком воздуха насадками.

  • Комбинированные паяльные станции сочетают в своем устройстве другие виды оборудования, например, термофен и паяльник.
Демонтажные станции

В конструкцию этого вида оборудования входит компрессор, действующий на всасывание. Нагретый припой с поверхности всасывается в отдельную емкость.

Дополнительное оборудование
Многие станции для пайки поставляются в комплекте с дополнительными устройствами, облегчающими работу. К ним прикреп:
  • Лампы для подсветки.
  • Дымоуловители.
  • Демонтажные пистолеты.
  • Вакуумные пинцеты.
  • Тепловые излучатели для разогрева монтажной платы.
  • Фен для локального сообщения.
  • Термопинцет для установки и демонтажа миниатюрных деталей.
Как выбрать паяльные станции
Основная желаемая паяльная станция является обеспечением качественной пайки элементов. Это зависит от технических и конструктивных характеристик:
  • Вид нагревательного элемента. Изготовители сегодня предоставят паяльные станции, оснащенные двумя видами нагревательных элементов: керамическими и нихромовыми.Первые из них нагреваются быстро, но слишком чувствительны к неравномерному нагреванию. Термостабилизация помогает керамическим нагревателям обеспечить хорошую отдачу тепла, долговечность и высокую мощность. Нихромовые элементы не могут обеспечить долгий срок службы нагревателя, поэтому их лучше применять для редкого использования. Однако, нихромовый нагреватель имеет низкую стоимость, в отличие от керамического.
  • Интервал регулирования температуры.
  • Скорость нагревания.
  • Мощность. Качественная работа паяльной станции во многом зависит от ее мощности и вида пайки. Мощность является основным параметром при выборе оборудования для пайки. Это особенно важно при использовании паяльной станции для ремонта чувствительных устройств: навигаторов, планшетов или смартфонов.
  • Напряжение.
  • Параметры эргономики: форма, размеры, масса.
  • Стандартная температура безсвинцовой пайки для оборудования должна составлять не менее 250 градусов.

Независимо от типа паяльной станции, необходимо заблокировать сменные жалами. Разные виды жал имеют разную площадь края, форму. Эти параметры на окончательный результат работы. Чем больше площадь конца жала, тем лучше происходит теплообмен при пайке. Форма жала и его температура влияет на способность пайки определенных элементов и радиодеталей.

Добросовестные производители паяльного оборудования контролируют качество материалов паяльных жал.При выборе паяльной станции большое значение имеет возможность замены деталей при выходе их из строя.

Похожие темы:

Паяльник или паяльная станция - сложности выбора

Автор: Московкина Елизавета , специалист отдела технологического оборудования ООО «ПРОФЕССИОНАЛЬНОЕ ОБОРУДОВАНИЕ и ТЕХНОЛОГИИ», [email protected]

При сборке, тестировании ремонте радиоэлектронного оборудования не обойтись без паяльных работ. На данный момент пайка - это самый распространенный способ электронных компонентов с печатной платой.Для пайки выводы металлические компоненты и металлические проводники печатных приводятся в соприкосновение друг с другом, нагреваются паяльником и заливаются припоем. Для растекания расплавленного припоя применяются флюсы - чаще всего канифоль или вещества на ее основе. Эти вещества способствуют повышению текучести расплавленного припоя.

Самым простым инструментом пайки до сих пор остается электрический паяльник. Устройство обычный паяльника очень просто - жало с нагревателем внутри или снаружи, ручка и провод от нагревателя, проходящий через ручку и оканчивающийся вилкой.Паяльники с предоставленными горожанами:

- Размер жала;

- Мощностью, потребляемой от электрической сети;

- Типом жала (прямое, изогнутое, круглое, овальное и т.д.) и его размером;

- Напряжением питания;

- Дополнительными приспособлениями, например, наличием оловоотсоса и термопинцета.

Мощность паяльника имеет одно из решающих значений при пайке, поскольку она задает температуру припоя.Если она недостаточна, то припой плохо плавится, и пайка получается рыхлой и некачественной. Оптимальной температурой при пайке свинец-связанных припоями считается температура 180-230 ° C. Температура плавления сообщества бессвинцовых припоев лежит в интервале 200-250 ° C.

Самой известной, пожалуй, характеристикой паяльной станции или паяльника является температура. Простейшие модели не обеспечивают стабильный температурный режим.При этом при недостаточном нагреве места пайки можно получить такой частичный дефект как «холодная пайка» (рис. 1), при котором металл не растекается полностью вокруг вывода радиоэлемента, что приводит к ненадежному соединению припаиваемых элементов. Для исключения такого дефекта следует использовать паяльные станции с рабочей температурой, достаточной для пропаивания конкретных видов материалов.

Для изоляции жала от нагревателя или использования прокладки из слюды керамическая трубка.Паяльники с керамической изоляцией лучше, поскольку предотвращают контакт спирали нагревателя с жалом. Такой контакт очень опасен, поскольку ведет к появлению на жале напряжения сети.

Для выполнения достаточно удобной и качественной пайки одного паяльника оказывается недостаточно.

Рис. 1. Холодная пайка.

В частности, недостатком обычного паяльника является слишком большое (до 5-10 минут) время до температуры, достаточной для надежного расплавления припоя и осуществления пайки.Кроме того, температура снижается при попытке прогреть паяльником место пайки.

Более распространены специальные паяльные станции, состоящие из паяльника, подставки под него и блока питания паяльника с помощью стабилизации температуры. Таких станций достаточно много в разных ценовых диапазонах.

Плюсы паяльных станций по сравнению с обычными паяльниками:

- Лучшая стабильность температуры жала паяльника;

- Более быстрый нагрев до заданной температуры;

- Улучшение динамики пайки;

- Предотвращение остывания жала паяльника в момент контакта с объектами пайки;

- Применение мер против статического электричества;

- Применение множества насадок для операций демонтажа деталей и интегральных операций.

Рассмотрим виды паяльных станций по принципу взаимодействия:

- Контактные:

  • Для свинцовой пайки;
  • Для бессвинцовой пайки;

- Бесконтактные:

  • Термовоздушные;
  • инфракрасные.

Контактные паяльные станции являются простейшими и распространенными. В принципе, обыкновенный паяльник можно переделать в такую ​​станцию, оснастить его термопарой возле жала паяльника, регулятором температуры с обратной связью для поддержания постоянных условий с помощью регулятора мощности, механизмом простой смены жала паяльника и удобной подставкой.Наличие регулировки температуры при контактной пайке исключает перегрев полупроводниковых компонентов и последующий выход их из строя, что является неоспоримым плюсом паяльных станций в целом. Большая часть обыкновенных паяльников разогревают жало до температуры 400 ° С. Наличие регулятора напряжения в контактной (и не только) паяльной станции обеспечивает плавную регулировку регулятора рабочей температуры. 250 - 350 ° С - это вполне комфортный и быстрый режим для процесса пайки.

По применяемой технологии контактные паяльные станции можно разделить на станции для свинцовой и бессвинцовой пайки.

Станции для свинцовой пайки отличаются от бытового паяльника тем, что имеют модуль регулировки температуры жала.

Для бессвинцовой пайки применяются как классические, в которых нагревание наконечника происходит за счет электрического тока, так и более технологичные индукционные станции.

В основе принципа работы индукционных паяльных станций лежит свойство проводника (в роли которого выступает жало паяльника) быстро разогреваться в переменном магнитном поле.Жало, или наконечник изготовлено из меди, причем в области хвостовика нанесено ферромагнитное покрытие. Последнее играет роль намагничивающегося сердечника катушки, который является источником достаточно сильного переменного магнитного поля.

За счет поверхностных ферментов происходит быстрый разогрев наконечника, однако при достижении точки Кюриромагнетик теряет свои магнитные свойства, что приводит к скачкообразному изменению положения, и температура жала стабилизируется. Если таким коснуться детали, магнитные свойства мгновенно восстанавливаются, и наконечник снова начинает нагреваться, стремясьать температуру в районе точки Кюри. При этом, чем больше энергии отнимается у жала, тем сильнее будет происходить нагревать нагрев. Следовательно, происходит автоматический подбор мощности для каждой спаиваемой точки, в зависимости от её теплоемкости и массивности (рис. 2).

Так как контроль температуры происходит по точке Кюри, то каждый наконечник саморегулирующийся нагреватель, установленный в соответствии с характеристиками при его изготовлении металлов.

Рис. 2. Устройство индукционного паяльника

Это означает, что никаких дополнительных калибровок или настоек не требуется, причём в течение всего срока эксплуатации.

Далеко не со всеми задачами можно справиться контактным методом пайки. Так сейчас распространенный SMT-монтаж подразумевает использование миниатюрных SMD-компонентов и безвыводных BGA-микросхем с расположением контактных площадок под подложкой или под корпусом. А справиться с элементами с помощью паяльника не только сложно, но и, в большинстве случаев, просто нереально. Для рода работ применяются бесконтактные паяльные станции , и среди них наибольшее распространение получили такие термовоздушные.

Принцип работы термовоздушных паяльных станций достаточно прост: компрессор или турбина воздушный поток, проходя через спираль нагревательного элемента, набирает соответствующую температуру.Струю воздуха на выходе фена в зоне пайки. При этом возможна не только регулировка температуры воздуха на выходе сопла, но и настройка оптимальной скорости воздушного потока путем изменения работы вентилятора (компрессора). Термовоздушные бесконтактные паяльные станции используют при ремонте мобильных телефонов, планшетов, материнских плат. Профиль их работы достаточно широк, однако, качественный процесс замены BGA-чипов, из-за маленькой площади охвата, без применения нижнего подогрева и инфракрасных нагревателей невозможен.

Существуют также паяльные станции комбинированного типа , которые сочетаются в себе инструменты для пайки и ремонта. Примером может служить распространенная модель Lukey 702. Станция представляет собой недорогое сочетание паяльника и термофена.

Бесконтактные паяльные станции с применением инфракрасного нагревателя относят к разряду профессиональной сервисной техники. Как правило, это дорогостоящее оборудование, оснащенное нижним подогревом для уменьшения давления деформационных плат и верхнего инфракрасного нагревателя.В свою очередь, инфракрасный спектр волны способны точечно фокусироваться на определенном чипе, тем не менее подвергнуться воздействию окружающие объекты. Длина волны воздействует на кристаллическую решетку припоя, при этом, не разрушая полупроводник. Такие инфракрасные паяльные станции используют профессиональные ремонтные мастерские, поскольку они очень широкие возможности позволяют высококвалифицированный ремонт современного оборудования.

Уже зарекомендовавший на рынке расходных паяльных материалов производитель Stannol (Германия) выпустил серию индукционных станций, удовлетворяющую всем категориям потребителей. Серия Industa из этих трех паяльных станций:

• INDUSTA 550 (55W - для универсального применения)

• INDUSTA HF5100 (100 Вт - для профессионального использования)

• INDUSTA HF5150 (150 Вт - для профессионального использования)

Аналоговая паяльная станция Industa 550 характеризуется простотой в эксплуатации. Эргономичный дизайн, алюминиевый корпус (рис. 3).

Температура легко устанавливается с помощью потенциометра.
Встроенный датчик температуры и керамический нагревательный элемент обеспечивает стабильную температуру, быстрое восстановление тепла и предотвращает перегрев деталей, позвоних пайке.

Показатели температуры на большом светодиодном дисплее.

Тороидальный трансформатор обеспечивает питание 55Вт, что позволяет использовать бессвинцовый припой.

Возможна пайка чувствительных электронных компонентов.

Рис. 3. Аналоговая паяльная станция Stannol Industa 550

Industa HF-5100 / HF-5150 - паяльные станции для профессионального использования (Рис. 4). Эти станции оснащены дополнительными функциями, необходимыми в профессиональной среде, например в производстве электроники. Защита паролем от несанкционированных изменений настроек и калибровки инструментов. Также выравнивание потенциалов для защиты чувствительных компонентов.

Мощность 100Вт и 150Вт достаточный запас мощности для быстрой и надежной работы с бессвинцовыми припоями. Высокочастотный контроль с датчиком температуры вблизи наконечника позволяет быстро переходить в режим холостого хода или повторного сообщения.

Рис. 4. Stannol Industa HF 5100/5150 Индукционные паяльные станции

При частичной необходимости проведения паяльных работ приобретать либо набор паяльников различной мощности, либо современную паяльную станцию, имеющую регуляторы температуры, автоподдержание заданной температуры и удобную подставку под паяльник. . Качественная паяльная станция в силу понятных причин потребует определенного материального вложения, но покупка различных паяльников, влекущая за собой приобретение насадок, отдельных видов припоя, требующая умения обращаться с оборудованием разного уровня, вряд ли будет выгодным занятием.

Паяльные станции Lukey

С проблемой выбора паяльной станции приходится сталкиваться любому пользователю, решившемуся на покупку оборудования.Связано это прежде всего с тем, что рынок паяльного оборудования достаточно динамично развивается и огромный выбор. Производственные предприятия решают вопросы качества и скорости выполнения работ за счет автоматизированных линий, тогда как ремонтные и опытно-конструкторские разработки требуют индивидуального подхода и здесь пайки, обеспечиваемой паяльной станцией, приобретает огромное значение.

По способу сообщения рабочей зоны паяльные станции можно разделить на группы:

  • Контактные;
  • Термовоздушные;
  • Комбинированные.
Контактные паяльные станции.

Данные устройства наиболее распространенными. Разогрев зоны пайки осуществляется прямым контактом с жалом паяльника. В отличие от обычного паяльника, которое снабжено контролем температуры, что сводит к минимуму опасность перегрева изделия при пайке. Мощность паяльных станций этого типа составляет, как правило, 50–60 Вт.

Разновидностью этих паяльных положений можно считать станции для пайки бессвинцовыми припоями.Такие станции должны обладать повышенной мощностью и более точным контролем температуры зоны пайки. Как правило, даже в базовые комплектации таких устройств входят ПИД-регулятор. Следует отметить, что паяльные станции для бессвинцовой пайки работают прекрасно и со стандартными ПОС припоями.

Рисунок 1 Паяльная станция LUKEY-936A.

Технические характеристики.

Паяльная станция:

  • Напряжение питания станции: 220-240 В.
  • Потребляемая мощность: 60 Вт.
  • Напряжение питания нагревательного элемента: 24 В.
  • Диапазон рабочих температур: 200-480 ° C.
  • Габариты: 120х93х70 мм.
  • Вес: 1,3 кг.

Паяльник:

  • Потребляемая мощность: 50 Вт.
  • Тип нагревательного элемента: керамический.
  • Электрическое сопротивление заземления жала: до 2 Ом.
  • Разность потенциалов между жалом и корпусом: до 2 мВ.
  • Длина кабеля: 1,2 м.
  • Общая длина (без шнура): 176 мм.
  • Вес (без шнура): 25 г.

Так как современные технологии все чаще используют монтаж с применением компонентов SMD и BGA, QFN микросхем, на смену контактному способу пайки все чаще приходят станции, обеспечивающие нагрев рабочей зоны бесконтактным методом. К ним относятся термовоздушные и инфракрасные станции.

Термовоздушные паяльные станции.

Рабочим телом этих станций является не жало паяльника, а разогретая до необходимой температуры и направленная в зоне пайки струя воздуха.Наиболее часто такие станции применяются при ремонтных работах - мобильных телефонов, планшетов и других плат с большим количеством элементов SMD.

Вместо паяльника такая система снабжена специальным феном, имеющим регулировку температуры и скорости потока воздуха, а также в комплекте сменные насадки для формирования струи различных размеров. В состав большинства выпускаемых паяльных станций входят станциями комбинированного типа, в состав которых входят блок управления, паяльник и фен.

Рисунок 2 Паяльная станция ЛУКЕЙ-702.

Технические характеристики:

  • Напряжение питания: 220-240 В.
  • Напряжение на выходе: 29 В, 10 В, 26 В.
  • Потребляемая мощность, Вт: 750 Вт.
  • Диапазон рабочих температур паяльника: 200 - 480 ° С.
  • Диапазон рабочих температур фена: 100-480 ° С.
  • Тип нагревательного элемента паяльника: керамический.
  • Тип насоса: турбина.
  • Максимальная скорость потока воздуха: 120 л / мин.
  • Уровень шума: меньше 45 дБ.
  • Габариты, мм: 160х190х116.
  • Вес: около 1,5 кг.

Комплектация:

  • Станция Lukey-702 с феном.
  • Подставка для паяльника.
  • Паяльник.
  • Насадки термофена.
  • Держатель термофена.

Промэлектроника предлагает широкий выбор контактных и комбинированных паяльных станций торговой марки LUKEY производства HUA HUI ELECTRONIC FACTORY.

Обзор проблемы выбора паяльной станции

Все вокруг знают о таком замечательном инструменте и произведении рукописных человеческих, как паяльник или паяльная станция .Если после прочтения данного документа вас заинтересует приобретения паяльной станции, предлагаем вам ознакомиться с нашим ассортиментом. Этот древний и очень полезный инструмент ручной обработки в процессе лужения и пайки для внесения различных деталей, флюса, внесения внесения в место контакта. Рабочая часть паяльника нагревается пламенем от паяльной лампы или же электротоком. Паяльники бывают с периодическим (дуговые, молотковые и торцевые) и постоянным подогревом (такие, как газовые, электрические, термо-воздушные, а также инфракрасные). В процессе конвейерной сборки приборов и электронных устройств в современной промышленности весьма популярны паяльные станции. Они дополнительные возможности для пайки - термостатирование и регулировка температуры жала, пайку горячим воздухом или инфракрасного излучения.

Практический подход в выборе паяльной станции.

Например, при создании электронных устройств применяются микросхемы в корпусах BGA (тип корпуса поверхностно-монтируемых интегральных микросхем).Если вкратце, то такие выводы являются контактными площадками из припоя, которые наносятся на контактные площадки с обратной стороны микросхемы. Саму микросхему на печатной плате, согласно маркировке первого контакта на микросхеме и на плате. Обрабатываем микросхему нагревают с помощью паяльной станции или инфракрасного источника и затем шарики начинают плавиться. Такое физическое явление, как поверхностное натяжение, вынуждает расплавленный припой закрепить микросхему именно там, где она изначально планировалась на плате.

Сочетание особого припоя, температуры пайки, флюса и паяльной маски не дает шарикам полностью деформироваться. Все это позволяет увеличить плотность монтажа на печатной плате. Совмещение выводов микросхемы с контактными площадками на плате, выпаивание элементов микросхемы и трудность вывода выводов, равномерное запаивание всех контактов и контроль качества пайки - основные трудности и проблемы в работе пайщика. Очевидно, что для максимального удобства использования и демонтажа подобных микросхемных механизмов.


Преимуществами применения BGA есть высокая плотность, теплопроводность и малые наводки. Однако неверками остаются негибкие выводы и довольно дорогое обслуживание. Совершенно интересным моментом в промышленной пайке можно назвать заслуженный отказ от свинца. В последнее время намечается тенденция полного перехода на так называемые бессвинцовые припои. Поэтому важные значения получают вопросы, связанные с проблемами технологии и качества пайки материалов - конечно же, без свинца в припоях. В процессе пайки "без свинца" достигается гораздо меньшие температуры, на 30-40 градусов в сравнении с привычной пайкой. Максимальная рабочая температура для всех компонентов SMD-монтажа колеблется в интервале от 250 до 260 градусов Цельсия. Аккуратное и своевременное выпаивание элементов и без каких-либо повреждений печатных проводников печатной платы, которые могут быть при определенных условиях критичными к перегреву - залог успеха пайки.


Дальше - больше. Относительно низкая температура рабочего и высокая теплопередача позволяют оставить целой и невредимой демонтируемые детали платы или даже саму микросхему.Именно в этот момент встает дилемма выбора - горячий воздух или же излучение? Поэтому, исходя из таковой вот стратегии выбора для монтажа и демонтажа, нужны такие различными паяльными станциями . Главный плюс горячего воздуха лежит в экономической плоскости. Цены на термо-воздушные паяльные станции на порядки меньше, чем на гораздо более дорогие инфракрасные. Кроме того, вполне может удобно обрабатывать турбинной или даже компрессорной термо-воздушной станцией.Однако при ремонте печатных плат компьютера или ноутбука лучше всего использовать инфракрасную паяльную станцию. На компьютерных платах обычно устанавливаются микросхемы относительно больших линейных размеров, которые требуют для себя в процессе работы хорошего равномерного прогрева. Таким образом, как в случае "горячего воздуха", так и в случае инфракрасного излучения имеет место не контактная пайка.


В первом случае с помощью специальной сопла и диафрагменного компрессора внутри прибора (компрессорные термо-воздушные станции) или же тихого и очень малых электродвигателя (турбинные) происходит довольно точная подача воздуха на элементы платы.В другом паяльная станция осуществляет все необходимые операции пайки благодаря использованию инфракрасного луча. В таком случае очень удобная работа с компонентами печатных плат с линейными размерами от одного до шести сантиметров, которые могут монтироваться и на внешнюю поверхность, и во внутренние отверстия печатной платы.
Таким образом, основная тяжесть проблемы зависит от ваших финансовых возможностей, видом ремонтируемых деталей плат и вкуса. Бесконтактная пайка уверенно шагает по планете Земля.

выбор / Поиск по тегам / Сообщество EasyElectronics.ru

Обновление: Добавил результат работы паяльника на 450 градусах

Добрый час, сообщество.
В результате долгих страданий выбрал Lukey 702, почему именно его, а не как хотел Lukey 936 + отдельный фен - не знаю. Возможно это продиктовано тем, что паяльник, по сути, и там и там одинаковый, а возможно, просто девушка оказалась крайне симпотичной и разбирающейся и не мог я с ней спорить.По версии shop.siriust.ru (где и брал станцию, только в оффлайн-магазине) паяльник общий для станций LUKEY 702/902 / 852DFAN / 852D + FAN / 701/898 / 936A / 936AD / 937A и стоит 330 р., А по версии masteram-online паяльник подходит для Lukey для Lukey 702, 898, 852D + FAN (если не ошибаюсь представитель, уважаемая конторы присутствует в сообществе и на форуме, было бы интересно прочитать коментарий - где всё-таки правда). Ну а фен по сути нужен был по стольку, т.к. раньше им не пользовался необходимо было что-то в начале ценовой категории и без притензий.
Общие характеристики станции следующие:
  • Питание: 220 В
  • Напряжение на выходе: 29 В, 10 В, 26 В
  • Потребляемая мощность, Вт: 750
  • паяльника, Вт: 50
  • Мощность фена, Вт: Инструкцию куда-то закинул, в сети искать - спать хочется, завтра гляну.
  • Диапазон рабочих температур паяльника, ºС: 200-480
  • Диапазон рабочих температур фена, ºС: 100-480
  • Тип нагревательного элемента паяльника: керамический
  • Тип насоса: турбина
  • Скорость потока воздуха: 120 л / мин (максимум )
  • Уровень шума: меньше 45 Дб
  • Габариты, мм: 160х190х116
  • Вес: около 1,5 кг
  • Особенности: турбинный фен, воздушный нагнетатель находится в самом фене, что даёт гибкий провод, низкий уровень шума; система автоматического охлаждения фена после использования; относительно малые габаритные размеры; гальваническая развязка; цифровая инфикация температуры нагревательных элементов; регулировка температуры с точностью до 1 градуса по цельсию; совместимость с жалами HAKKO 900-ой серии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
