PEN-проводник: определение, требования, сечение, цвет
Что такое PEN-проводник?
Совмещенный защитный заземляющий и нейтральный проводник (PEN-проводник, PEN) — это проводник, выполняющий функции защитного заземляющего и нейтрального проводников (согласно ГОСТ 30331.1-2013). Данный термин имеет еще одно устаревшее название — «совмещенный нулевой защитный и рабочий проводник».
PEN-проводник, как и другие защитные проводники, не относят к токоведущим частям. Однако PEN-проводник является токопроводящим проводником, который учитывают в общем числе проводников, применяемых в электрической цепи, сети или системы.
Харечко Ю.В. в своей книге [2] детализирует:
« Требования, изложенные в п. 411.4.2 ГОСТ Р 50571.3-2009 (МЭК 60364-4-41:2005) для систем TN, предписали заземлять нейтральную точку. К заземленной нейтральной точке многофазного источника питания или к средней точке однофазного источника питания может быть присоединен РЕN-проводник.
[2]То есть в низковольтных электроустановках переменного тока или их частях функции защитного заземляющего проводника и нейтрального проводника могут быть объединены в одном проводнике. Этот проводник называют совмещенным защитным заземляющим и нейтральным проводником. Однако он более известен по своему краткому наименованию «РЕN-проводник» или просто «РЕN». »
То есть в низковольтных электроустановках переменного тока или их частях функции защитного заземляющего проводника и нейтрального проводника могут быть объединены в одном проводнике. Этот проводник называют совмещенным защитным заземляющим и нейтральным проводником. Однако он более известен по своему краткому наименованию «РЕN-проводник» или просто «РЕN». »Примеры систем, в которых имеют место PEN-проводники.
Следовательно, в однофазных электрических системах TN-C и TN-C-S, которые имеют источники питания со средними точками (нейтралями), могут иметь место PEN-проводники. На рисунке 1 показана однофазная двухпроводная система TN-C, PEN-проводники в которой применяют и в распределительной электрической сети, и в подключенной к ней низковольтной электроустановке.
Рис. 1. Система TN-C однофазная двухпроводная (на основе рисунка 1 из книги [2] Харечко Ю.В.)Если в системе TN-C-S PEN-проводники разделяют на защитные и нейтральные проводники на вводе низковольтной электроустановки, как показано на рисунке 2, то PEN-проводники могут быть только в распределительной электрической сети.
В случае разделения PEN-проводников где-то в электроустановке, в головной ее части используют PEN-проводники, а в других частях электроустановки применяют защитные и нейтральные проводники (смотрите рисунок 3).
Рис. 3. Система TN-C-S однофазная двухпроводная, в которой PEN-проводник разделен на защитный проводник PE и нейтральный проводник N где-то в электроустановке (на основе рисунка 3 из книги [2] Харечко Ю.В.)PEN-проводники также широко распространены в трехфазных электрических системах TN-C (рисунок 4) и TN-C-S (рисунок 5 и 6), источники питания которых имеют нейтрали.
Рис. 4. Система TN-C трехфазная четырехпроводная, в которой функции нейтрального и защитного проводников объединены в одном проводнике во всей системе (на основе рисунка 31С из ГОСТ 30331.1-2013 [1])Рис.

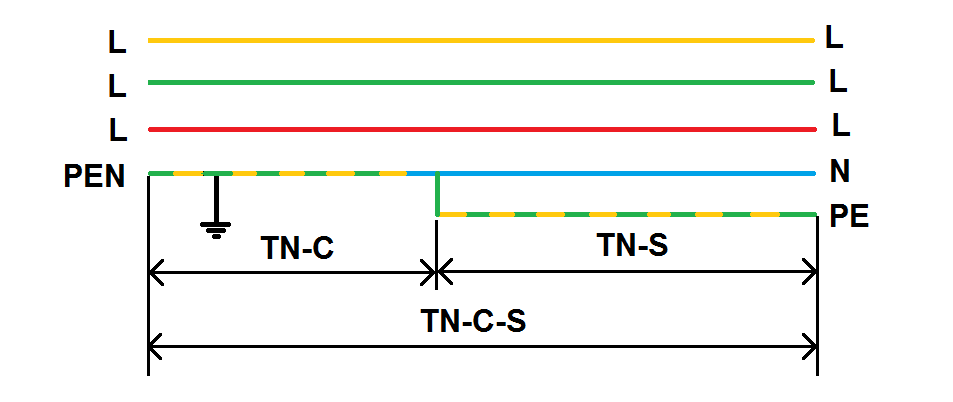

5. Система TN-C-S трехфазная четырехпроводная, в которой PEN-проводник разделен на защитный проводник PE и нейтральный проводник N где-то в электроустановке (на основе рисунка 31В1 из ГОСТ 30331.1-2013)Рис. 6. Система TN-C-S трехфазная четырехпроводная, в которой PEN-проводник разделен на защитный проводник PE и нейтральный проводник N на вводе электроустановки (на основе рисунка 31В2 из ГОСТ 30331.1-2013)Требования, сечение.
Обратимся к книге [2] под авторством Харечко Ю.В., который, предварительно проанализировав соответствующую нормативную документацию, пишет в каких случаях запрещено применять PEN-проводники. Приведу его цитаты:
« Требованиями некоторых стандартов комплекса МЭК 60364 запрещено применять PEN-проводники в отдельных низковольтных электроустановках или их частях. Например, для снижения электрических и электромагнитных воздействий на электрооборудование п. 444.4.3 стандарта ГОСТ Р 50571.4.44-2019 (МЭК 60364-4-44:2007) запрещает применять PEN-проводники во вновь создаваемых электроустановках зданий, в которых будет установлено информационное оборудование.
[2]
PEN-проводник распределительной электрической сети должен быть разделен на защитный и нейтральный проводники на вводе в электроустановку здания. »Для существующих электроустановок зданий, в которых уже применяется PEN-проводник, Харечко Ю.В. дополняет [2]:
« В существующих электроустановках зданий рекомендуется осуществить замену PEN-проводников защитными и нейтральными проводниками. То есть электроустановки зданий с информационным оборудованием должны соответствовать типу заземления системы TN-S. Если применяют систему TN-C-S, PEN-проводник должен быть разделен на защитный и нейтральный проводники на вводе в электроустановку здания. »
[2]
« Требованиями п. 708.312.2.1 стандарта МЭК 60364-7-708 запрещено применять PEN-проводники в конечных электрических цепях, питающих электрооборудование передвижного жилья (используемого на досуге), палаток и летних загородных домов.
[2]
»« Требованиями п. 709.312.2.1 стандарта ГОСТ Р 50571.7.709-2013 (МЭК 60364-7-709) запрещено применять PEN-проводники в конечных электрических цепях, питающих электрооборудование яхт, лодок, катеров, плавучих домов и иных судов, используемых только для спорта и на досуге. »
[2]
Требованиями, изложенными в п. 312.2.1, ГОСТ 30331.1-2013 запретил применять PEN-проводники в электроустановках жилых и общественных зданий, торговых предприятий и медицинских учреждений. PEN-проводник распределительной электрической сети, к которой подключают любую из указанных электроустановок зданий, соответствующую типу заземления системы TN-C-S, должен быть разделен на нейтральный и защитный проводники на ее вводе. Тип заземления системы TN-C запрещено применять для перечисленных электроустановок зданий.
Харечко Ю.В. в своей книге [2] так описывает требования к PEN-проводникам:
« Требования к РЕN-проводникам изложены в ГОСТ Р 50571.
[2]
5.54-2013. Поскольку на РЕN-проводник возложены функции по защите от поражения электрическим током, выполняемые защитным заземляющим проводником, он, во-первых, должен соответствовать требованиям, предъявляемым к защитному проводнику. Прежде всего, должна быть обеспечена непрерывность электрической цепи РЕN-проводника. Поэтому в его цепь запрещено включать коммутационные устройства, например, плавкие предохранители, автоматические выключатели, устройства дифференциального тока и др. В точке разделения PEN-проводника должны быть установлены отдельные зажимы или шины, предназначенные для подключения защитных и нейтральных проводников. PEN-проводник следует подключать к тому зажиму (шине), который используют для присоединения защитных проводников. За точкой разделения PEN-проводника (по току электроэнергии) запрещено объединять защитные и нейтральные проводники. »« Во-вторых, на PEN-проводник возложены функции по передаче электрической энергии.
[2]
Поэтому он должен соответствовать требованиям, предъявляемым к нейтральному проводнику. »Двоякая функция PEN-проводника накладывает на его выполнение следующие ограничения [2, Ю.В. Харечко]:
- сечение PEN-проводника должно быть не менее 10 мм2 по меди и 16 мм2 по алюминию;
- PEN-проводник может быть использован только в стационарной электропроводке;
- PEN-проводник должен быть изолирован. Его изоляция должна соответствовать самому высокому напряжению, на которое рассчитана электрическая цепь, содержащая PEN-проводник;
- запрещено использование сторонних проводящих частей в качестве РЕN-проводника.
Харечко Ю.В. подытоживает [2]:
« В электроустановках зданий практически всегда применяют переносные и передвижные электроприемники, которые подключают к стационарным электропроводкам с помощью гибких соединительных кабелей. Поскольку PEN-проводник может быть только в стационарной электропроводке, гибкий соединительный кабель любого электроприемника класса I должен иметь защитный проводник, который присоединяют к его открытой проводящей части и защитным контактам штепсельной вилки.
[2]
Штепсельная розетка также должна иметь защитные контакты, которые присоединяют к защитному проводнику, берущему свое начало от PEN-проводника стационарной электропроводки. »Цвет, буквенно-цифровая идентификация.
Требованиями, изложенными в п. 6.3.3 «PEN-проводники» ГОСТ 33542-2015, PEN-проводники предписано идентифицировать следующим образом:
- желто-зеленым цветом по всей их длине и, кроме того, метками синего цвета на их концах и в точках соединений;
- синим цветом по всей их длине и, кроме того, метками желто-зеленого цвета на их концах и в точках соединений.
« Дополнительные синие метки можно не наносить на концы PEN-проводников внутри электрического оборудования, если соответствующее требование имеется в стандарте на это электрооборудование. »
[5]
Требованиями п. 7.3.4 «PEN-проводник» ГОСТ 33542-2015 установлена следующая буквенно-цифровая идентификация рассматриваемых проводников: «PEN».
- ГОСТ 30331.1-2013
- Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 1// Приложение к журналу «Библиотека инженера по охране труда». – 2011. – № 3. – 160 c.
- ГОСТ Р 50571.5.54-2013
- ГОСТ Р 50571.7.709-2013
- ГОСТ 33542-2015
Как разделить входящий PEN проводник на N и PE
Мне довольно часто приходится сталкиваться с вопросом как правильно разделить входящий PEN проводник на N и PE. Также эти вопросы уже много раз задавались в комментариях на сайте и я обещал опубликовать материал на эту тему. Хоть не так быстро, но все-таки я свое обещание выполнил ))) Об этом говорит данная статья. Приятного чтения!
Как разделить входящий PEN проводник на N и PE
PEN проводник представляет собой совмещенные в одну жилу нулевой рабочий и нулевой защитный проводники. Если говорить простыми словами, то PEN это объединенные «ноль» и «земля». PEN проводник применяется в старых системах заземления TN-C.
По современным требованиям нормативных документов этот проводник нужно разделять на два самостоятельных проводника N (нулевой рабочий) и PE (нулевой защитный) и сделать переход на систему заземления TN-C-S.
Об этом гласит ПУЭ п.7.1.13:
Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.
Данный перевод позволяет во всех розетках подключить защитные контакты, таким образом, позволяет заземлить всю домашнюю технику и обезопасить человека от поражения электрическим током.
Сегодня практически везде в частном секторе и во многих домах советской постройки используется старая система заземления TN-C. Поэтому при реконструкции электропроводки нужно делать переход на TN-C-S, т.е. нужно разделить PEN проводник на самостоятельные N и PE.
Где нужно разделять PEN проводник?
На это нам даст ответ ГОСТ Р 50571.1-2009. В п.312.2.1 есть следующие строки:
В электроустановках жилых и общественных зданий, торговых предприятий, медицинских учреждений запрещено применять PEN-проводники. PEN-проводник распределительной сети должен быть разделен на нейтральный и защитный проводники на вводе электроустановки
Все мы живем в жилых же зданиях и согласно данного пункта мы видим, что PEN проводник у нас запрещено применять. Еще в этом пункте написано, что разделение нужно выполнять на вводе электроустановки. В частных домах, коттеджах и дачах это нужно делать в вводных щитах учета, а в многоквартирных домах это нужно делать в ВРУ.
После разделения в вводном щите PEN проводника на N и PE объединять обратно их уже нельзя, т.е. запрещено. Об этом гласит ПУЭ п. 1.7.131.
Когда нулевой рабочий и нулевой защитный проводники разделены, начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии.

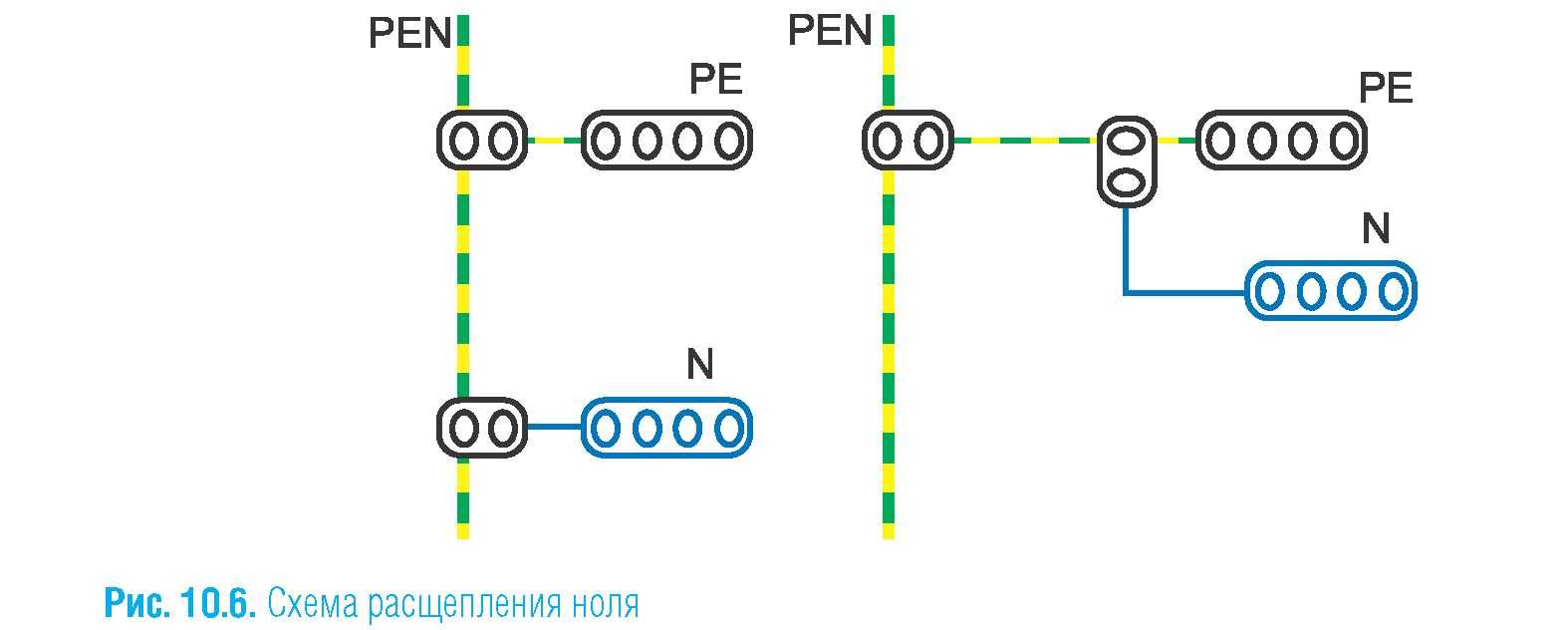

В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного -проводника.Также из этого пункта мы видим, что для разделения нужно приготовить две шины. Одна шина для подключения нулевых рабочих проводников и вторая для подключения нулевых защитных проводников. Еще эти шины должны быть соединены между собой. Это соединение делается перемычкой из кабеля.
Приходящий PEN проводник сначала нужно подключать к шине PE и потом от этой шины делать перемычку на шину N.
Теперь смотрим ПУЭ п 1.7.61:
При применении системы TN рекомендуется выполнять повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Для повторного заземления в первую очередь следует использовать естественные заземлители.
Сопротивление заземлителя повторного заземления не нормируется.В данном пункте мы видим, что приходящий PEN проводник рекомендуется повторно заземлять. То есть возле ВРУ или щита учета необходимо делать контур заземления или можно использовать естественные заземлители. Затем этот контур заземления нужно соединять с шиной PE, к которой уже подключен PEN проводник. В качестве реализации главной заземляющей шины в щитах для частных домов очень хорошо подходят распределительные блоки.
Также в данном пункте написано, что повторное заземление не нормируется, но все-таки стоит делать контур заземления надежным и качественным. По нормам сопротивление изоляции контура заземления не должно превышать 4 Ом. Вы сами без специального прибора этот параметр измерить не сможете.
Это была небольшая теория по разделению PEN проводника на N и PE с ссылками на пункты нормативных документов.
Теперь давайте рассмотрим несколько наглядных схем, на которых показано это разделение.
Ниже представлена схема разделения PEN проводника для однофазной сети. В принципе, если вы прочитали вышеприведенные пункты, то вам должно быть в ней все понятно. Тут PEN проводник подключается к шине PE, затем эта шина повторно заземляется и от нее идет перемычка к шине N.
Если после вводного коммутационного аппарата (автоматического выключателя) у вас сразу идет прибор учета электроэнергии, то использование перемычки и шины N на вводе теряет смысл. Они становятся лишними болтовыми соединениями, где может ослабнуть контакт и ухудшиться качество соединения. Поэтому в таких схемах шину N можно и не ставить.
Посмотрите следующую схему. В ней нет перемычки и шины N.
В следующей схеме после счетчика установлено вводное УЗО. Может кому-нибудь эта схема пригодится. На номиналы автоматических выключателей и параметры УЗО сильно не смотрите, так как у вас они могут быть совершенно другими.
Если ваш дом подключен к 3-х фазной сети, то в ней суть разделения PEN проводника не меняется. Тут у вас только будет на две жилы (фазы) больше и все. Ниже приведен простой пример разделения PEN проводника для 3-х фазной сети.
Но большинство сетевых компаний не разрешают так делать при подключении частных домов и заставляют идти на нарушение некоторых пунктов нормативных документов. Так они борятся с воровством электроэнергии. Поэтому заставляют приходящий PEN проводник заводить сразу на счетчик, чтобы его можно было опломбировать. Ниже представлена типичная трехфазная схема щита учета, которую без проблем принимают инспектора сетевых организаций. Это не правильно и поэтому нужно доказывать свою правоту ссылаясь, на приведенные выше, пункты нормативных документов.
Еще ниже выкладываю небольшой бонус ))) Это 3-х фазная схема вводного щита учета для частного дома. Здесь стоит УЗИП 2-го класса, который защищен с помощью предохранителей. На самой схеме написаны параметры и типы защитных устройств.
