PE и PEN проводник — что это, разделение PEN проводника
Здравия, уважаемые читатели!
Сегодня поговорим о том, что такое PEN проводник, для чего делается его разделение, как это сделать правильно и о других особенностях, постарался раскрыть вопрос полностью.
Дополнения приветствуются в комментариях.
Содержание статьи:
- Что такое PEN проводник
- Разделение PEN проводника на N и PE
- Правила разделения
- Зачем нужна перемычка
- Требования к PEN проводнику
- Сечение
- Обозначение
- Цвет провода
- Разделение PEN проводника в частном доме
Что такое PEN проводник
Если от столба в дом идут 2 провода, то один из них L – фаза, а второй это PEN проводник.

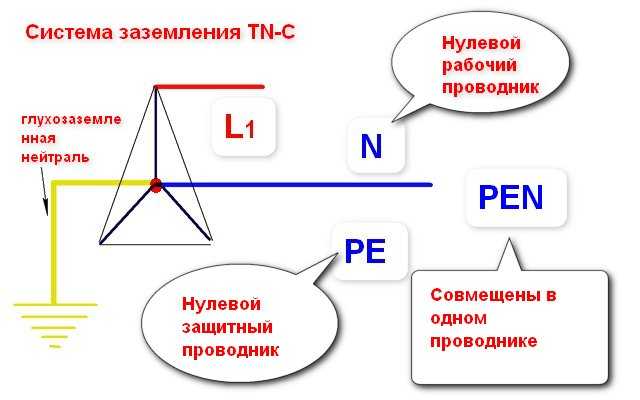

PEN – совмещенный нулевой рабочий с нулевым защитным проводники.
N – нулевой рабочий проводник (нейтральный).
PE – нулевой защитный проводник (заземляющий, уравнивающий потенциалы) — появляется в цепи после разделения провода PEN, или берется непосредственно из контура заземления.
PE + N = PEN
Соединяются на трансформаторной подстанции, используется в системах заземления TN-C.
Согласно ПУЭ — правилам устройства электроустановок, TN-C означает заземленную на нейтраль систему с объединенными защитным и рабочим проводниками.
Несмотря повсеместное использование в многоквартирных домах, система TN-C является устаревшей и ее постепенно заменяют на более совершенные системы TN-S или TN-C-S.
Разделение PEN проводника
Зачем разделять PEN проводник? Согласно ПУЭ-7
7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления ТN-S или ТN-С-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления ТN-S или ТN-С-S.
Мы уже знаем, что во многих домах электропроводка выполнена по устаревшим нормам с системой заземления TN-C и чтобы осуществить перевод сети на ТN-S или ТN-С-S необходимо выполнить разделение PEN на нулевой рабочий и нулевой защитный проводники.
Правила разделения PEN проводника
1. Разделение PEN проводника осуществляется в вводном распределительном устройстве.
Расщепление PEN провода в этажном щите является грубым нарушением существующего проекта электроснабжения дома. Нельзя вмешиваться в существующую схему!
2. С места разделения PEN на N и РЕ проводники – запрещено их дальнейшее соединение.
3. После разделения шины считаются разными и маркируются соответствующим образом:
- N — синим цветом.
- PE — желто-зеленым.
4. Между шинами PE и N должна быть перемычка сечением не меньше чем сами шины.
Важно! Заземление всегда ставится первым и уже от него идет перемычка к рабочему нулю.
5. Шина проводника PE должна быть заземлена и контактировать с корпусом трансформатора.
6. Шина N устанавливается на изоляторах – не должна контактировать с корпусом.
Зачем нужна перемычка между PE и N шинами?
Перемычка необходима, чтобы сработал вводный защитный автомат. При отсутствии перемычки и попадании фазы на корпус оборудования ток уйдет в землю, а не к трансформатору.
Если взять среднее значение сопротивления заземляющей цепочки в 20 Ом – тока утечки будет недостаточно для отключения автоматического выключателя. Цепь будет продолжать функционировать пока не перегорит поврежденный участок или не произойдет полноценное короткое замыкание. Ситуация может привести к удару током, порче оборудования и пожару.
В таком случае поможет УЗО – устройство защитного отключения, но полагаться только на него не стоит, потребуется двухфакторная защита – без нее подключение не примет энергонадзор.
УЗО рекомендуется устанавливать в любом случае.
Требования к PEN проводнику
Сечение PEN проводника
- Медный провод – от 10 мм²
- Алюминиевый провод – от 16 мм²
Расщепление проводов меньших сечений запрещено!
Согласно национальным стандартам проводники идентифицируют цветом и буквенно-цифровыми обозначениями. Ниже рассмотрим как обозначить совмещенный PEN проводник.
Обозначение PEN проводника на схеме
На однолинейной схеме это выглядит следующим образом:
Совмещенный нулевой рабочий и нулевой защитный проводники.
Цвет PEN проводника
Изолированные ПЕН-проводники должны иметь метки на концах линии в зависимости от цвета:
Если провод синий, то желто-зеленую метку. Если провод желто-зеленый, то синюю метку.
Подключение PEN проводника в частном доме
В частном доме, коттедже достаточно просто организовать систему заземления, но появляется необходимость в защите фаз от перенапряжения и молниезащите.
В этом случае необходимо «пожарное» и селективное устройство защитного отключения. Расщепление нулевого проводника PEN не является проблемой и должно выполняться повсеместно.
Представители энергонадзора могут потребовать, чтобы разделение PEN проводника осуществлялось после счетчика учета электроэнергии. Делается это для предотвращения воровства электроэнергии. Такое подключение допустимо, но правильно будет выполнить разделение до счетчика, так будет надежнее. Смотрим видео профессионала:
Требования ПУЭ дают исчерпывающие рекомендации по вопросу разделения PEN проводника независимо от места и способа подключения, изучайте и применяйте. Удачи в делах!
Есть чем дополнить материал? ОСТАВЬ КОММЕНТАРИЙ
Защитные проводники (PE-проводники)
Надежными техническими способами защиты от поражения электротоком считаются заземление и зануление.
Система защитного заземления предназначена для электрического соединения предмета из проводящего ток материала с землёй. Составляющими компонентами заземление выступают заземлитель и заземляющий проводник, соединённые между собой. Защитная функция заключается в полной или частичной защите человека от угрозы поражения током, в уменьшении разницы потенциалов заземляемого проводящего объекта и проводящими ток объектами с естественным заземлением до безопасного значения. Отдельные части установки соединяются с заземленным устройством через сопротивление в несколько раз меньше сопротивления человеческого тела. Когда возникает замыкание, большая часть тока проходит через землю, а тот ток, который припадает на тело, оказывается совсем уже довольно незначительным. Если система заземления спроектирована правильно, согласно норм и правил по технической эксплуатации, то возникновение утечки тока ведёт к незамедлительному срабатыванию защитных устройств.
Зануление также выполняется в целях электробезопасности.
Это процесс преднамеренного электрического соединения проводящих открытых частей электроустановок с наглухо заземленной точкой. Нулевой РЕ-проводник используется в данном случае для соединения открытых частей пользователя электрической энергии с заземленной нейтральной точкой источника.
Проводники для защитного заземления, нулевые защитные проводники в электроустановках с напряжением до 1 кВ с глухозаземленной нейтралью маркируются буквенным обозначение РЕ. Защитный РЕ-проводник предназначен исключительно для целей электробезопасности. В системе заземления, РЕ-проводники обеспечивают непрерывное соединение всех открытых и внешних токопроводящих частей установки. Проводники обеспечивают создание непрерывной эквипотенциальной системы, обеспечивают безопасность. РЕ-проводники способствуют прохождению тока, возникшего при повреждении к заземленной нейтрали источника. PE-проводники присоединены к главной шине заземления установки, которая, в свою очередь, подсоединена к заземляющему электроду специальным проводником.
В электроустановках напряжением до 1 кВ в качестве РЕ-проводников используют специально предусмотренные проводники. Но данные функции также могут быть возложены и на открытые части электроустановок или некоторые сторонние проводящие части. Если речь идет о специально предусмотренных проводниках, то они могут быть:
- жилами многожильных кабелей;
- как изолированными, так и неизолированными проводами;
- проводниками, проложенными стационарно.
Функции РЕ-проводников могут выполнять открытые части электроустановок:
- алюминиевых оболочек кабелей;
- стальных труб электропроводок;
- металлических оболочек шинопроводов;
- опорных конструкций комплектных устройств.
Функции РЕ-проводников могут выполнять сторонние части, обладающие высокой проводимостью, такие как:
- металлические каркасы зданий, конструкции из металла;
- арматурные конструкции;
- конструкции для производственного назначения.
Короба из металла, лотки электрических проводок, прекрасно подойдут в качестве проводников. В процессе проектировки строительства следует исключить любые механические повреждения этих конструкций и предварительно предусмотреть их использование в качестве проводников.
Открытые проводящие части, как и сторонние проводящие части вполне подойдут в качестве защитных РЕ-проводников, в том случае, если они отвечают всем требованиям настоящей главы проводимости и непрерывности электроцепи.
Если возникает необходимость в качестве проводников использовать сторонние проводящие части, то они должны соответствовать следующим требованиям:
- их конструкция должна быть произведена таким образом, чтобы обеспечить непрерывность электроцепи.
- если существует минимальный риск прерывания непрерывности цепи, то демонтаж таких конструкций невозможен.
В целях безопасности, не следует забывать о том, что некоторые приспособления строго запрещены для использования в качестве защитных РЕ-проводников. Речь идёт о:
- металлических оболочках изоляционных трубок, рукавов, свинцовых оболочках кабелей;
- трубах центрального отопления;
- канализационных трубах;
- водопроводные трубы;
- системах газоснабжения.
В многих старых домах электрическая проводка выполнена по давно устаревшим нормам и нуждается в замене. Для обеспечения собственной безопасности жители таких домов пытаются, с помощью опытных специалистов электриков, произвести модернизацию. Задача состоит в разделении ранее совмещенного нулевого и рабочего проводника PEN на нулевой защитный РЕ и нулевой рабочий N проводники.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.
