Как переделать электродвигатель с 380 на 220

Содержание

1. Что можно переделывать
2. Этапы переделки
3. Соединение обмоток
4. Расчет конденсаторов
5. Сборка по схеме
6. Как поменять направление вращения

Если у вас есть трехфазный электродвигатель, вы знаете, что это недешевое удовольствие. Поэтому при необходимости использовать однофазный мотор, мысль о покупке нового оборудования посетит вас только тогда, когда вы не знаете, как сделать электродвигатель в домашних условиях. Мы расскажем, как переделать электрический двигатель с 380 на 220 Вольт своими руками.

Что можно переделывать

Для переделки подойдут маломощные электродвигатели 380 Вольт: до 3 кВт. Теоритически переподключаются и мощные моторы. Но это дополнительно повлечет за собой установку отдельного автомата в электрощите и проведение специальной проводки. И эти работы теряют смысл, если вдруг обнаруживается, что такую нагрузку не потянет вводной кабель.

Даже если ваша сеть держит высокие нагрузки, и вам удалось переделать двигатель от 3 кВт с 380 на 220 Вольт, вы огорчитесь при первом его пуске в ход. Запуск будет тяжелым. Вы решите, что труд был напрасным. Поэтому если переделывать, то именно маломощные модели.

Этапы переделки

Чтобы переделать электродвигатель с 380 Вольт на 220 сначала откиньте крышку мотора, чтобы посмотреть, сколько снаружи концов у статорных намоток. Их может быть 6 или 3. Если 6, то есть возможность поменять схему соединения: если была «звезда», можно перейти на «треугольник», и наоборот.

Если конца всего 3, значит, внутри короба намотки уже соединяются либо «звездой», либо «треугольником» (всего 6 концов, которые попарно объединяются клеммами, их и будет 3, так как на каждую клемму – 2 конца). В таком случае придется оставить прежнюю схему.

Внимание! Если вы решили поменять схему соединения статорных обмоток с тремя концами снаружи, то придется своими руками вскрыть корпус мотора. Это трудоемко, но возможно.

Соединение обмоток

Неважно, каков источник питания, трехфазный или однофазный, соединять статорные намотки можно любым из способов (можете прочитать подробнее про способы подключения электродвигателей):

• Звезда;
• Треугольник.

Звездой обычно соединяют намотки, если двигатель будет питаться от сети 380 В. Благодаря этому пуск становится плавным, хотя теряется треть мощности. Треугольник же рекомендуется при запитывании от 220 Вольт. Пусковые токи при этом не так высоки по сравнению с теми, что возникают от трехфазного питания. Зато мощность равна той, что дает «звездное» соединение, если мотор подключен к 380 В.

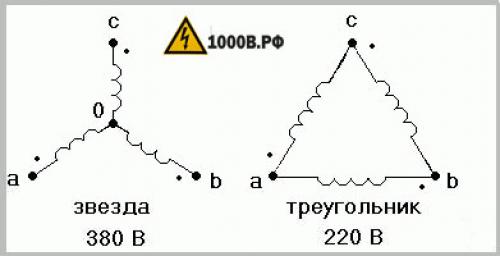

Схемы посмотрите ниже. Разница в том, что в первом случае соединяются все начала так, что получается трехконечная звезда. А во втором – конец одной обмотки соединяется с началом следующей так, что образуется фигура с тремя вершинами (треугольник).

Расчет конденсаторов

Когда концы намоток соединяют звездой или треугольником, образуется 3 места, где они стыкуются. На этих местах ставят клеммы. При питании от 380 Вольт на каждую из них подают фазу. Но наша задача, имея те же 3 контакта, подать лишь 1 фазу 220 Вольт и нуль. Это можно реализовать своими руками, компенсировав отсутствие трехфазного питания конденсаторами. Пусковой будет активным только на время запуска, а рабочий – постоянно.

Чтобы электрический двигатель хорошо запускался и работал, нужно правильно подобрать емкость конденсаторов. У рабочего накопителя она зависит от схемы соединения. Если это звезда, то работает формула:

Если треугольник, то формула преобразует свой вид:

Ср – искомая емкость рабочего накопительного элемента. U – напряжение в сети (220 Вольт). I – сила тока, которую находят по формуле:

Р – мощность, U – уже известное нам напряжение, ƞ – КПД, косинус «фи» — коэффициент мощности. Все эти значения можно посмотреть в техническом паспорте от вашего трехфазного мотора.

Расчет емкости пускового конденсатора (Сп) прост: умножьте Ср на 1,5 или 2. Если Ср=50 мкФ, то Сп будет от 75 до 100 мкФ. Поочередно ставьте то одну емкость, то другую, запуская каждый раз мотор. По звуку хода слушайте: если нет гула, то все в порядке.

Внимание! Конденсаторы обязательно должны быть бумажными. Для переделки двигателя своими руками хорошо идут МБГП или МБГО. Если не нашли накопителя нужной емкости, то соедините несколько штук параллельно.

Сборка по схеме

Схема выше показывает, как правильно соединить своими руками намотки статора с конденсаторами и проводами сети 220 В.  К одной из вершин треугольника или звезды нужно подключить накопительные элементы параллельно друг другу (предусмотрите ключ для ручного отключения пускового накопителя после разгона). Затем их выводят либо на фазу, либо на ноль: неважно. От этого будет зависеть только направление вращения вала.

Как поменять направление вращения

Если поменять направление нужно только 1 раз, то это можно сделать еще на стадии переделки. Для этого достаточно поменять местами любые две обмотки статора. Той же цели достигает перекидывание ветки конденсаторов с нуля на фазу, или наоборот. Но если вам нужно часто реверсировать трехфазный переделанный мотор, необходим переключатель. Собрав электродвигатель по схеме ниже, вы освободите себя от смены намоток каждый раз, когда нужно задать обратное направление вращения вала.

В переделке трехфазного электрического двигателя под однофазную сеть своими руками нет ничего трудного. Наибольшую сложность составит только расчет емкости рабочего конденсатора и экспериментальный подбор емкости из подсчитанного диапазона для пускового накопителя. Но и это становится легко, если вы не потеряли технический паспорт, а под рукой есть калькулятор.

Ещё по теме:
— Схемы подключения асинхронного и синхронного однофазных двигателей
— Схемы подключения электродвигателя через конденсаторы
— Реверсивная схема подключения электродвигателя
— Плавный пуск электродвигателя своими руками
—В чем разница асинхронного и синхронного двигателей
— Реверсивное подключение однофазного асинхронного двигателя своими руками
— Как проверить электродвигатель
— Ремонт электродвигателей

Как переделать электродвигатель с 380 на 220

С такой проблемой приходится сталкиваться многим рачительным хозяевам, которые привыкли все, по максимуму, делать своими руками. В том числе, и собирать различную технику для хозяйственных нужд; например, циркулярную пилу на участке, эл/наждак, небольшой подъемник в гараже и тому подобное.

Учитывая, сколько стоит электродвигатель, лучше приспособить имеющийся под рукой 3-фазный образец к работе от 1ф, тем самым адаптировав его к домашней эл/сети, чем приобретать новый. Нужно лишь понимать, как и какой электродвигатель лучше переделать с 380 вольт на 220, чтобы дополнительно не тратить деньги, и разбираться в существующих схемах их включения.

Содержание

• 1 Что учесть
• 2 Как переделать электродвигатель
  • 2.1 Схема
  • 2.2 Расчет рабочих емкостей
  • 2.3 Пусковой
• 3 Как организовать реверс

Что учесть

1. Переделка с 380 на 220 имеет смысл, если речь идет об эл/двигателе сравнительно небольшой мощности – до 2,5, но не более (это максимум) 3 кВт. В принципе, ограничений по данной характеристике нет. Но при этом, скорее всего, понадобится провести ряд мероприятий и потратить некоторую сумму денег и время.

• Переложить вводной кабель эл/питания, к тому же придется заниматься согласованиями с поставщиком электроэнергии в плане повышения лимита. Не следует забывать, что для частных домовладений установлен предел эн/потребления; как правило, в 15 кВт. «Впишется» ли в него новая нагрузка в виде мощного электродвигателя? Выдержит ли ее изначально заложенный кабель?
• Для такого прибора нужно прокладывать отдельную линию от силового щита и ставить индивидуальный автомат, как минимум. Просто так подключить его через розетку вряд ли получится; лучше не экспериментировать.

• Практика переделок показывает, что даже если все сделано грамотно, возникнет еще одна проблема, с запуском. «Старт» мощного электродвигателя будет тяжелым, с длительной раскачкой, бросками напряжения. Такая перспектива мало кого устроит, тем более, если что-то собирается не на загородном участке, а на территории, прилегающей к жилому строению. Пока будет функционировать самодельная установка на основе этого двигателя, начнутся сбои в работе бытовых приборов. Проверено, и не раз.

2. Порядок работы по переделке зависит от внутренней схемы электродвигателя. В некоторых моделях в клеммную коробку выводится всего 3 провода, в других – 6.

В чем разница? В первом случае обмотки уже соединены по одной их традиционных схем – «звездой» или «треугольником», поэтому для маневра (в плане модификации) возможностей несколько меньше.

Вариантов немного – оставить изначальное включение или произвести разборку двигателя и перекоммутировать вторые концы. Если же выведены все шесть, то можно их соединять по любой из схем, без ограничений. Главное – грамотно выбрать ту, которая будет оптимальной для конкретной ситуации (мощность электродвигателя, специфика его применения). Чем отличается «треугольник» от «звезды», подробно рассказывается на этой странице.

Как переделать электродвигатель

Схема

Учитывая, что мощность электродвигателя небольшая (значит, не придется при пуске его «срывать»), а запитывать его планируется от сети 220, то оптимальной схемой является «треугольник». То есть, здесь не нужно ориентироваться на высокие пусковые токи (их не будет), а потеря мощности практически сводится к нулю (можно не учитывать). Все сказанное наглядно демонстрирует рисунок.

Если в электродвигателе схема изначально собрана по «треугольнику», то переделывать в нем вообще ничего не нужно.

Расчет рабочих емкостей

Так как вместо 3-х фаз теперь будет лишь одна, она и подается на каждую из обмоток, но с небольшим сдвигом синусоиды. По сути, включением конденсаторов производится имитация питания электродвигателя от источника 380/3ф. Формулы для расчетов рабочих конденсаторов показаны на рисунках ниже.

Примечание:

• Емкости к обмоткам электродвигателя подбираются не только по номиналу, но и по рабочему напряжению. Раз речь идет о переделке с 380 на 220, то Uр должно быть не меньше 400 В.
• Немаловажен и такой фактор, как разновидность конденсаторов. Во-первых, они должны быть однотипными. Во-вторых, только не электролитическими. Оптимально, бумажные; например, устаревшей серии КГБ, МБГ (и их модификации) или ее современные аналоги. Они удобны в креплении (имеются проушины) и легко выдерживают скачки температуры, тока, напряжения.

Для схемы «звезда» Для схемы «треугольник»

Наглядно весь процесс в действии можно посмотреть на видео:

На практике инженерными расчетами мало кто из людей сведущих занимается. Есть определенные пропорции, позволяющие довольно точно подобрать рабочий конденсатор к конкретному электродвигателю.

Соотношение легко запомнить: на каждые 100 Вт мощности «движка» – 7 мкф рабочей емкости. То есть, для изделия на 2 кВт понадобится в обмотки включить конденсаторы по 7 х 20 = 140 мкф.

В чем сложность? Найти емкость с таким номиналом вряд ли получится. Есть простое решение – взять несколько конденсаторов и соединить параллельно.

В результате небольших вычислений несложно подобрать нужное их количество с суммарной емкостью требуемой величины. Тем, кто забыл школу, можно подсказать – при таком способе соединения конденсаторов их емкости складываются.

Пусковой

Эта емкость нужна не всегда. Она ставится в схему лишь в том случае, если при пуске на вал двигателя создается значительная нагрузка. Примеры – мощное вытяжное устройство, циркулярная пила. А вот для той же газонокосилки вполне хватит и рабочих конденсаторов.

Расчет простой – номинал Сп должен превышать Ср в 2,5 (плюс/минус). Здесь предельной точности не требуется; величина пусковой емкости определяется примерно. Дальнейший анализ работы электродвигателя на разных режимах подскажет, увеличить ее или уменьшить.

Кстати, это относится и к рабочим конденсаторам. Дело в том, что все расчеты априори предполагают, что электродвигатель новый, ни разу не бывший в эксплуатации. А так как переделываются в основном изделия б/у, то в процессе работы выяснится, что не устраивает пользователя.

Вариантов много – плохой запуск, быстрый нагрев корпуса и так далее.

Как организовать реверс

Иногда необходимо изменять направление вращения вала без дополнительных переделок. Это вполне возможно и для электродвигателя на 380, переведенного на питание 220. Как видно из рисунка, ничего сложного в этом нет, понадобится лишь переключатель на 2 позиции.

На заметку

Есть трехфазные электродвигатели, которые могут работать от 220 В. Их включение в домовую сеть имеет свою специфику – только «звездой». Дело в том, что каждая из обмоток рассчитана для 127, и при соединении «треугольником» они попросту сгорят.

Напряжение

. Как успешно подключить трехфазный двигатель к однофазному напряжению 220 В?

спросил

3 года 8 месяцев назад

Изменено 2 года, 2 месяца назад

Просмотрено 3к раз

\$\начало группы\$

У меня есть пластиковая дробилка с трехфазным двигателем, и я хотел бы использовать ее с однофазным напряжением 220 В.

Может ли кто-нибудь помочь мне с инструкциями по его подключению?

Также я хочу знать, буду ли я использовать два конденсатора? (пусковой конденсатор и рабочий конденсатор)

Могу ли я также узнать точное значение конденсатора (конденсаторов), которое мне потребуется?

Я приложил изображение этикетки двигателя, изображение контактора двигателя и изображение проводки двигателя.

Заранее спасибо.

• напряжение
• конденсатор
• двигатель
• электричество
• фаза

\$\конечная группа\$

1

\$\начало группы\$

Если ваш бюджет позволяет, вы должны приобрести VFD (преобразователь частоты). Он может создавать трехфазные сигналы с разными фазовыми сдвигами и частотами, что дает вам возможность контролировать скорость, направление, мощность и т. д. вашего двигателя. Их можно найти на eBay по умеренным ценам, чем они мощнее, тем дороже. Вероятно, есть и другие варианты, но, учитывая, что 3 фазы имеют решающее значение для работы двигателя, я не думаю, что вы можете просто подключить его к одной фазе без какого-либо контроллера двигателя.

\$\конечная группа\$

\$\начало группы\$

Существует три основных подхода к работе трехфазного двигателя от однофазной сети. Ни один из них не так удобен, как покупка однофазного двигателя.

1. Статический преобразователь фазы. Это включает в себя индивидуальное расположение конденсаторов для сдвига фазы. Вот коммерческий поставщик. Он не дает вам полного крутящего момента и имеет относительно низкий КПД , поэтому я думаю, что он не подходит для дробилки с высокими пиковыми нагрузками. Есть много подходов «сделай сам», которые вы можете найти в Google, если хотите повозиться. Будет два лимита пробега плюс стартовый лимит. Изображение ниже взято с этого веб-сайта, на котором есть подробная информация о том, как рассчитать значения конденсатора.

2. Вращающийся фазоинвертор. Это включает в себя работу (часто большего) трехфазного двигателя холостого хода в качестве своего рода генератора от однофазной мощности. Вот коммерческий поставщик. Это не так безумно, как кажется, поскольку (бывшие в употреблении) трехфазные двигатели часто можно купить по цене, близкой к цене металлолома. Опять же, есть много подходов «сделай сам», которые вы можете найти в Google — раньше это был популярный способ питания промышленного фрезерного станка Bridgeport в гараже любителя. Иногда двигатель оснащен надлежащим стартером, иногда используется трос на (иначе ненагруженном) валу двигателя (мне это кажется немного опасным). Схема аналогична статическому преобразователю фазы, за исключением того, что параллельно двигателю имеется промежуточный двигатель, пусковой контактор и таймер.

3. VFD (преобразователь частоты). Это блок, который преобразует входящую мощность (однофазную или трехфазную, в зависимости от конструкции) в постоянный ток, а затем использует IGBT или MOSFET для преобразования постоянного тока обратно в трехфазный переменный ток с переменной частотой. Это имеет то преимущество, что позволяет изменять скорость вращения двигателя. В последние годы они немного подешевели, и в Азии можно приобрести очень недорогие. Выше относительно низкого диапазона мощности им обычно требуется 3-фазная входная мощность для получения постоянного тока. Ваш мотор примерно 7,5 л.с., поэтому, если вы пойдете этим путем, убедитесь, что вы0054 укажите тот, который допускает однофазную входную мощность . Некоторые допускают либо однофазную, либо трехфазную входную мощность, но значительно снижают максимальную мощность при использовании одной фазы. Электроника слишком сложна (и коммерческие продукты относительно дешевы), чтобы подходы «сделай сам» были практичными. Схема — это только питание и питание, плюс заземление.

\$\конечная группа\$

5

\$\начало группы\$

Старомодной альтернативой современному частотно-регулируемому приводу, как упоминалось в другом ответе, был бы «роторный инвертор». Роторный инвертор — это просто электродвигатель, приводящий в движение генератор переменного тока. Использование однофазного двигателя и трехфазного генератора даст требуемый результат.

\$\конечная группа\$

\$\начало группы\$

Двигатель уже подключен к треугольнику, поэтому, если на заводской табличке написано 380 В, теперь это 220 В. Подключите конденсатор, как показано на рисунке. Значение зависит от потребляемого тока. Ток через конденсатор будет меньше (около 1/2) при запуске, а не больше, поэтому, если вы запускаете его под нагрузкой, вам понадобится конденсатор большей емкости при запуске (возможно, до 10x). Характеристика крутящего момента будет не такой хорошей, как на 3-х фазном. Используйте номинальный ток при 220 В, указанный на паспортной табличке, в качестве руководства для расчета значения конденсатора, затем вы можете отрегулировать значение, чтобы сделать ток равным другим фазам. Используйте конденсатор, рассчитанный на работу двигателя, или конденсатор(ы) для коррекции коэффициента мощности. Я не знаю, какая комбинация рейтингов у этого двигателя. Даже производитель не знает. Двигатель с частотой 50 Гц не работает со скоростью 1680 об / мин, а двигатель с частотой 60 Гц обычно не рассчитан на 220 В (если только он не из Южной Америки). Кроме того, двигатель такого размера не имеет такого большого проскальзывания. На частоте 60 Гц он будет работать со скоростью около 1750 об/мин.

\$\конечная группа\$

\$\начало группы\$

Из-за стоимости подбора номинального колпачка из полиуретановой пластиковой сетки Сопротивление импедансу двигателя больше, чем у ЧРП, ищите только то, что наилучшим образом соответствует вашим потребностям в токе в решении ЧРП. затраты в вашем диапазоне составляют ~< $10/А для 3-фазных частотно-регулируемых приводов. До 25 долларов США за год. например https://www.ato.com/single-phase-to-three-phase-vfd. Это не означает, что это предпочтительный источник, но просто пример хорошего источника.

Два человека проголосовали против этого правильного ответа. -2 неверны и молчат. Предупредите читателей.

Статические емкостные преобразователи фазы НЕ РЕКОМЕНДУЮТСЯ для ТЯЖЕЛЫХ ПРИМЕНЕНИЙ, таких как эта ПЛАСТИКОВАЯ ДРОБИЛКА. Причина в том, что ВЫ ПОЛУЧАЕТЕ ТОЛЬКО <50% МОЩНОСТИ, ЗАЯВЛЕННОЙ НА ТАБЛИЧКЕ. Таким образом, НЕ РЕКОМЕНДУЮТСЯ ответы, предлагающие СТАТИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ примерно по той же цене, что и хороший частотно-регулируемый привод.

\$\конечная группа\$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.
