Проходной выключатель — специальное электроустановочное изделие, которое предназначено для включения и выключения света в различных комнатах из одной точки.

Принцип действия

Основой функционирования проходных моделей является коммутация реверсных электрических проводников.

Принцип работы следующий:

Когда изменяется положение клавиш, происходит размыкание одной цепи, и, в то же время, замыкание другой. Внимательно изучив схемы, вы сможете понять, как работает проходной выключатель света.

Из-за такого устройства контактов проходной выключатель было бы правильнее именовать переключателем. Однако, поскольку термин используется с давних времен, внесение официальных изменений может привести лишь к дополнительной путанице. Также его еще могут называть перекидным, перекрестным и дублирующим.

Область применения

Применение проходного переключателя позволяет потребителю управлять как единственным источником освещения, так и целой группой светильников из ряда разных мест. Это означает, что применение целесообразно на территориях со значительной площадью: на стадионе, в большом концертном зале, тоннеле, подземном переходе, подвальном помещении, либо в частных многоэтажных домах с лестницами и длинными коридорами. Обозначим на примере из жизни, для чего нужен этот вариант исполнения.

Потребителю, который поднимаясь на второй этаж дома, включает светильник на первом этаже, при использовании проходного переключателя не нужно возвращаться вниз для того, чтобы его выключить. Это позволяет жильцу дома произвести отключение света со второго этажа. О таком варианте управления светом мы рассказывали в статье — схемы освещения лестницы в доме.

Очень часто выключатель размещают именно в коридоре, либо в длинном пролете, отсюда он имеет такое название «проходной». Также дублирующие устройства могут применяться для управления уличным освещением на любых территориях.

Разновидности моделей

Далее рассмотрим, какие виды бывают среди перекрестных переключателей:

• По типу проводки различают модели для внешней и скрытой проводки.
• Контактные клеммы внутри корпуса, в зависимости от конструктивного исполнения, могут выполняться с винтовыми зажимами, а также могут быть зажимными пружинными.
• В зависимости от количества клавиш различают переключатели с одной клавишей, с двумя клавишами, а также с тремя и более.

Конструкция

Из чего состоит одноклавишный проходной переключатель и устройство с несколькими клавишами? Приспособление с одной клавишей состоит из трех контактов; в его состав входит одна вводная клемма и две выходные.

Устройство дублирующего переключателя уже с двумя клавишами следующее: шесть контактов, то есть две входные клеммы и шесть выходных; с тремя – девять: три входные и шесть выходных клемм, и так далее.

Условное обозначение на схеме обычного выключателя представляет собой окружность, из которой выходит ответвление Г-образной или Т-образной формы. Г-образное ответвление означает, что выключать в открытом исполнении, Т-образное – в скрытом исполнении. Число ответвлений означает число клавиш.

Дублирующие переключатели изображаются с помощью тех же фигур, однако, для отличия их от стандартных устройств, ответвления Г-образной и Т-образной формы наносят с двух противоположных сторон окружности.

Возможно применение проходного выключателя в электрических схемах в качестве обычного. Как известно, по своей задумке эти переключатели должны использоваться в паре. Если же начать эксплуатировать его без пары, то он может служить как обычный выключатель, просто прерывая цепь и отключая свет. Однако, в таком случае, теряется целесообразность и сама суть применения именно данного типа исполнения, ведь главной особенностью проходных выключателей является сам их принцип работы, основанный на переключении.

Существует и такой способ управления источниками освещения, как беспроводное переключение света. Чтобы управлять светом используют специальный пульт. Пульт позволяет осуществлять выключение/включение при помощи радиосигнала, направляя его на реле управления, соединенное с осветительным устройством. Это мероприятие требует установки силового блока, на который и поступает команда управления. Блок размещают рядом с источником света, либо в местах, где к нему подходят провода.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Похожие статьи по теме

Лучшие бренды розеток и выключателей

Лучшие фирмы-производители розеток и выключателей — по мнению экспертов и по отзывам электриков.

Читать

На какой высоте устанавливать розетки

В данной статье мы постараемся подробно разобрать, как и на каком уровне устанавливать розетки с учетом всех правил и особенностей помещений.

Читать

Как подключить проходной выключатель света?

Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В некоторых ситуациях это является не просто дополнительным удобством, но и насущной необходимостью.

Читать

Виды распределительных коробок и способы их установки

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества

Читать

Причины поломки розетки и их устранение

Самые распространенные поломки – это перегрев контактов, ослабление электрических контактов, перелом и обгорание проводов, обгорание пластикового корпуса розетки, а зачастую розетка просто вываливается из стены. В этой статье вы узнаете, как самостоятельно починить розетку с наиболее характерными поломками.

Читать

Проходной выключатель — как подключить и зачем применяется такой выключатель (70 фото) — Строительный портал — Strojka-Gid.ru

Каждый из нас старается сделать свой дом максимально комфортным и удобным. На эти цели нам не жалко ни средств, ни времени. Существует множество различных технических приспособлений, цель которых сделать нашу жизнь проще, а дом удобным и уютным.

Одним из таких общедоступных способов – установить в доме или на улице проходной выключатель освещения. Простота конструктивного исполнения, минимальные затраты, но при всем том, функциональность и практичность — все это как раз о проходных выключателях.

Цель этой статьи познакомить читателя с этой технической системой, рассказать о ее особенностях и некоторых хитростях. Даже не обладая глубокими знаниями в электротехнике, можно вполне реализовать это неоспоримо удобное приспособление у себя на даче или в квартире.

Что такое проходной выключатель. Принцип действия

Вам наверняка приходилось сталкиваться с такой ситуацией: вы приходите домой, открываете дверь и включаете свет. Разувшись и сняв верхнюю одежду, вы проходите в квартиру, однако, если сразу выключить свет, придется в потемках пробираться до следующей комнаты, а если пройти при включенном свете, потом необходимо возвращаться, чтобы выключить свет в коридоре.

Кому-то в один прекрасный момент пришла в голову мысль, а почему бы не сделать так, чтобы свет можно было включать и выключать из двух разных мест? Вот уж действительно правильность выражение: лень – движитель прогресса.

Посмотрите на сайтах фото проходных выключателей: вы отметите, что внешне они от обычных ни чем не отличаются, однако различия есть и очень даже существенные. По большому счету, проходной выключатель является переключателем, если неукоснительно следовать всем понятиям электротехники.

Переключатель можно использовать в качестве выключателя, а вот выключатель в качестве переключателя — вряд ли получится.

В чем же такая разница. Снаружи – в количестве контактов: на выключателе их два, на переключателе – минимум три. Здесь надо отметить, что двухсекционный выключатель также имеет три контакта, но при этом он остается выключателем и не надо путать его с проходным переключателем.

Конструктивно, у переключателя имеется два положения, в каждом из них замкнут главный контакт с одним из двух управляемых. Т.е. если выключатель просто замыкает и разрывает цепь, то переключатель перекидывает замыкание с одного контакта на другой.

Надеемся, что вы поняли в чем состоит разница, поскольку это фундаментальная основа всей схемы, усвоив и поняв принцип, вы легко сможете повторить систему на практике.

Итак, проходной переключатель – это техническая система позволяющая управлять светильником из двух и более мест.

Принцип работы этой системы очень прост: при включении света, светильник подключается к питанию через удаленный выключатель (точнее — переключатель), и выключить свет можно именно им.

В любом случае светильник всегда включен через два проходных выключателя. Когда он работает, оба из них замыкают цепь, когда нет – один замыкает, но другой при этом разрывает.

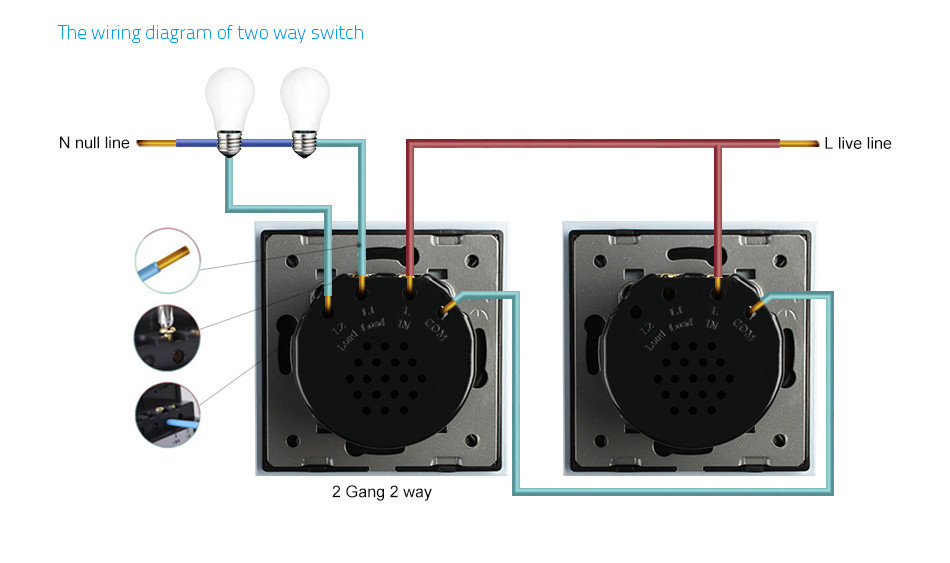

Что бы лучше понять принцип действия, посмотрите, как выглядит схема подключения проходного выключателя, разобравшись, вы непременно поймёте, как это работает и тогда все «встанет на свои места», тем более сама схема очень простая и для понимания ее работы достаточно знаний школьного курса физики.

Варианты использования проходных выключателей

Итак, проходной выключатель используется для управления освещением из двух разных точек. Однако, при желании, можно управлять освещением из трех и более мест.

Так, для того чтобы можно было включать и выключать светильник из трех позиций, используют двухклавишный проходной выключатель, а если нужно управлять из большего количества точек, то можно найти варианты с большим количеством секций.

Важно заметить, хотя, как правило, проходные выключатели используют для управления освещением из разных точек, в принципе можно управлять любой нагрузкой, однако для чего это нужно сказать трудно.

Тем не менее при необходимости можно, например, управлять вентилятором или другим электрическим бытовым прибором — все зависит от ваших желаний и необходимостей.

Конструктивные особенности проходных выключателей

Существуют различные виды выключателей для проходных схем. Они отличаются по количеству секций — одноклавишные и многоклавишные конструкции, а также вариантам исполнения — для внутреннего и внешнего монтажа.

Конструктивно могут отличаться по способу подключения — есть выключатели с винтовыми зажимами и с пружинными. Кроме всего прочего, в продаже представлен широкий выбор выключателей различного дизайна и цвета.

Самостоятельный монтаж проходной схемы

В данной статье мы не будем рассматривать сами принципиальные схемы, при необходимости вы легко сможете найти их на специализированных сайтах в интернете.

Рассмотрим некоторые особенности на тот случай, если вы решили сделать монтаж выключателя своими руками, а не вызывать специалистов.

Для схемы потребуется, как минимум, трехпроводный кабель, однако помните, большая часть из них предполагает в качестве третьего провода подключении земли, этот провод имеет желтый цвет с зеленой полоской.

Лучше будет не подключать провод заземления в ином качестве, поскольку это станет грубым нарушением стандарта.

Если ваша сеть не использует заземление, используйте трехпроводный кабель с иной расцветкой. Если же проводка рассчитана на подключении земли, то вам необходим четырехпроводной кабель.

Перед работой внимательно ознакомьтесь со схемой включения. Будет лучше, если предварительно вы соберете тестовую схему, так сказать – «на столе» и проверите, как все это работает. Для тестирования, из соображения безопасности, лучше использовать источник и лампы с напряжением до 36 В.

Неукоснительно соблюдайте все требования техники безопасности при проведении электромонтажных работ.

Фото проходного выключателя

Также рекомендуем посетить:

• Подключение электричества
• Соединение проводов
• Высота розеток
• Подключение электроплиты
• Ввод электричества в дом
• Инфракрасный обогреватель
• Электропроводка в деревянном доме
• Солнечные батареи
• Освещение загородного дома
• Уличное освещение
• Подключить люстру
• Как подключить варочную панель
• Защита от перенапряжения
• Как заземлить стиральную машину в частном доме
• Светодиодная лента
• Ветряной генератор
• Штробление стен под проводку
• Генератор для дома
• Заземление в частном доме
• Освещение на кухне
• Освещение в гараже
• Схема электропроводки
• Сечение кабеля
• Лампы для растений
• Проверить электросчётчик
• Автономное электроснабжение
• Розетки в комнате
• Как паять паяльником
• Подключение дифавтомата
• Светодиодные лампы
• Монтаж электропроводки
• Трековые светильники
• Как пользоваться мультиметром
• Светодиодный прожектор
• Счетчик учета электроэнергии
• Сигнализация для дома

Что такое проходной переключатель и где он используется

Если по каким-то причинам возникла необходимость включать/выключать освещение из разных мест коридора или комнаты, то лучшим решением будет КПП: что это такое, как работает, возможные схемы подключения и области применения — все это необходимо понимать, чтобы использовать его наиболее эффективным и наименее дорогим соединением.

Содержание

• Что такое сквозной коммутатор и как он работает
• Где используется сквозной переключатель?
• Разновидности проходных выключателей и обозначения на схемах
• Подключение проходного выключателя
• Схема при подключении трех и более выключателей
• Вывод

Что такое проходной выключатель и как он работает

Правильнее было бы назвать это устройство выключателем — это выключатель для пользователей скорее по привычке, так как он используется для включения и выключения освещения. Если его правильно назвать, то гораздо проще понять, чем он отличается от стандартных выключателей — это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия: кулисный переключатель, дублирующий переключатель или перекрестный переключатель.

Как и стандартный переключатель, проход имеет всего два положения, но принципиальное отличие в том, что в обычном устройстве оно строго определено, например вверх включено, а вниз выключено, а в пропускном эти стороны постоянно меняются.

Принцип действия проходного выключателя становится наиболее понятным при сравнении электрических схем — между ним и штатным устройством, которое изображено на рисунке:

Если нормальный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух выключателей:

Из схемы видно, что каждый из выключателей должен иметь по три вывода — один для фазы, которая идет от источника питания и два для «управляющих» проводов. Когда любой из двух переключателей меняет положение, цепь либо замыкается, либо размыкается, в зависимости от того, в каком состоянии она находилась ранее.

Дополнительно можно сформулировать еще одно отличие выключателя от выключателя — последний всегда можно подключить как простой выключатель, а вот наоборот не получится.

Важно! При ремонте такой цепи необходимо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Где используется сквозной переключатель?

Большинство обывателей не в курсе, что кроме обычного есть еще и выключатель КПП — что это такое обычно узнают либо заранее у электриков, если грамотный специалист делает проводку, либо когда со временем у вас для начала активно интересоваться, как можно включить одну лампу из разных мест.

Необходимость использования проходного выключателя чаще всего возникает в больших помещениях, длинных прямых и изогнутых коридорах, а также на лестничных клетках и коридорах.

Преимуществом их использования является возможность включать и выключать лампы и другие электроприборы не только с двух, но и с неограниченного количества мест — все зависит от количества выключателей. Примером случая, когда необходимо применить такое решение, может быть лестница на второй или третий этаж дома — обычно они требуют дополнительного освещения, особенно при расположении на несущей стене.

Понятно, что когда выключатель всего один, то включив свет и поднявшись наверх, вы не сможете его выключить. Как вариант, можно установить два источника света, но при этом придется бегать вверх и вниз по лестнице — включить свет внизу, подняться наверх, зажечь верхний, спуститься вниз, выключить нижний и снова подняться наверх.

Выходом могут быть и датчики движения

, но их тоже придется устанавливать на каждом этаже, а стоимость таких устройств выше выключателей. Также следует учитывать, что они не всегда работают корректно — иногда для того, чтобы загорелся свет, придется не только подняться по лестнице, но и шагнуть влево или вправо. Все-таки такое решение не подойдет тем, кто привык вручную включать и выключать свет, когда это нужно ему, а не датчику.

Кроме коридоров, больших комнат и на улице проходные выключатели можно установить в спальне, чтобы можно было ложиться спать при свете и только потом его выключать.

Разновидности проходных выключателей и обозначения на схемах

В зависимости от того, как и где вы планируете использовать такие выключатели, будут применяться соответствующие их разновидности:

Для установки в толще стены и на ее поверхности — во втором случае такие выключатели чаще всего используются для открытой проводки в деревянных домах.

Провода к клеммам выключателя можно крепить болтами или пружинными зажимами. Второй вариант считается более предпочтительным, так как не ослабляет соединение со временем.

Можно включать несколько светильников с одного места — для этого делают двойные, тройные и т.д. модели выключателя.

Если есть необходимость включения освещения с трех и более точек, то крестовые (реверсивные) выключатели необходимо дополнительно приобрести на две проходные — по количеству мест, с которых придется включать освещение.

По типу управления не отличаются от обычных — могут быть клавиатурными, сенсорными или с пультом.

Все типы проходных выключателей на схемах нарисованы с одним и тем же схематическим обозначением — фактически таким же, как и у стандартных, но развернуты в обе стороны.

Для того, чтобы сделать окончательный выбор, нужно точно понимать, где и как будут использоваться эти переключатели.

Подключение проходного выключателя

Так как для работы схемы с проходным выключателем используется больше проводов, то соединение в распределительной коробке будет выглядеть сложнее — в ней появятся дополнительные элементы. Изначально на коробку от источника питания приходит фаза и ноль. Нулевой провод через подключение идет напрямую к лампе, а фазный к первому выключателю. Далее в выключателе он разделяется на две линии и обе они возвращаются в коробку, где через соединение идут на второй выключатель, после чего снова один провод входит в распределительную коробку и через последнее соединение идет к светильнику.

Можно было бы сэкономить на проводе, проложив ответвления «управления» напрямую от одного выключателя к другому, но грамотный электрик никогда этого не сделает по ряду причин:

Подключение через коробку самое правильное с точки зрения электрических схем.

В случае поломки другой электрик сможет вызвонить, определить неисправность и отремонтировать проводку без дополнительных поисков.

Такое расположение упрощает установку третьего, четвертого и т. д. выключателя, если это необходимо.

В результате качественное подключение будет осуществляться только через распределительную коробку.

Схема при подключении трех и более выключателей

Из вышеприведенной схемы видно, что проходные выключатели можно использовать только парами — третье аналогичное устройство не может быть подключено таким же образом. Эта проблема решается применением так называемого перекрестного или реверсивного выключателя — внешне он похож на обычный, но в отличие от него проходной выключатель имеет не два и не три, а четыре вывода.

Предназначен для перестановки подключенных проводов при переключении. Например, если клеммы пронумерованы, пусть входные клеммы будут 1 и 2, а выходные клеммы 3 и 4 соответственно. Ток по одному проводу может подаваться на клемму 1 и проходить через выключатель на клемму 3, а по второй для входа на клемму 2 и выхода через клемму 4. После переключения ток еще подается на клемму 1, но уже выводится через клемму 4, а если идет на клемму 2, то будет выводиться через клемму 3. Можно использовать неограниченное количество таких устройств в схеме. Принцип их работы на рисунке:

Для наглядности схема дана во включенном состоянии, но из нее видно, что если изменить положение любого их проходного или реверсивного переключателя, то цепь разомкнется. Если, например, это первая обратимая, то ток по цепи будет протекать следующим образом:

Лампа не загорится, так как цепь на втором проходном выключателе будет разомкнута. Опять же видно, что теперь снова достаточно изменить положение любого из переключателей, чтобы цепь замкнулась и лампа загорелась.

Общими недостатками данного способа подключения являются большой расход проводов и сложность монтажа. Особенно легко неопытному мастеру запутаться в соединениях проводов в распределительной коробке, ведь их количество увеличивается пропорционально количеству используемых выключателей.

Каждый последующий переключатель добавляет в коробку четыре провода и две скрутки между ними.

На самом деле не все так страшно — даже три-четыре переключателя используются довольно редко, не говоря уже о большом количестве.

Работа проходного и реверсивного переключателей на видео хорошо видна:

Заключение

Из приведенных схем понятно, как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием с его установкой справится и домашний мастер. Если нет опыта работы с проводкой, то подключение таких выключателей лучше доверить профессионалам – ведь это не самая простая схема, даже несмотря на ее кажущуюся простоту.
