Переменный и постоянный ток обозначение: AC, DC — что это такое?

Постоянный ток — общие понятия, определение, единица измерения, обозначение, параметры. Параметры постоянного электрического тока

Содержание:

Что такое dc ток

Специфическое название создано из английского словосочетания «Direct Current» (dc – аббревиатура). Это обозначение в буквальном переводе подтверждает главную особенность такого тока – постоянное направление.

Для практического применения подходит постоянное питание либо синусоидальный сигнал. В этих ситуациях несложно стабилизировать параметры источника и рассчитать корректно электрическую схему, силовой агрегат или другое подключаемое оборудование. Периодически повторяющиеся помехи (пульсации) устраняют фильтрацией. Гораздо сложнее обеспечить длительный рабочий процесс, когда ток и напряжение изменяются произвольным образом.

Определение постоянного тока

Созданием разницы потенциалов на концах металлического проводника обеспечивают перемещение свободных электронов. Аналогичные процессы с иными носителями зарядов (ионами, дырками) происходят в газах, электролитах и полупроводниках. Необходимая для процесса энергия вырабатывается химическим способом в аккумуляторах и гальванических элементах. Ее создают преобразованием механической силы в электромагнитное поле с применением генератора. Вне зависимости от природы источника, ток в цепи будет стабильным, если поддерживать определенное dc напряжение.

Причины непостоянства

Экономичный переносной аппарат для измерения артериального давления выполняет свои функции на протяжении нескольких лет без установки новых батареек. Мощность потребления светодиодного освещения зала значительно больше. Такие устройства подключают к стандартной сети 220V через адаптер, который выравнивает напряжение и уменьшает амплитуду до необходимого уровня. Однако даже качественные преобразователи выполняют свои функции с допустимыми погрешностями. Постепенно уменьшается энергетический потенциал электрохимического источника. Отмеченные факторы объясняют действительное непостоянство измеряемых параметров в контрольной цепи.

По классическому определению, DC подразумевает неизменное направление движения заряженных частиц. Это значит, что показанный результат трансформации (б) с полуволнами одной полярности также соответствует заданному условию.

Важно! Постоянный ток – это частный случай однонаправленного тока, когда дополнительно обеспечивается стабилизация параметра с определенной точностью.

Основные характеристики тока

Принято обозначать рассматриваемый параметр через силу. Однако следует понимать, что в действительности речь идет об интенсивности перемещения заряженных частиц в определенном проводящем материале. Величина тока выражается в амперах. Для расчетов применяют формулы, которые могут означать взаимные связи основных электрических параметров и сопротивления цепи.

Направление постоянного тока и обозначения на электроприборах и схемах

Чтобы упростить расчеты и создание электрических схем, принимают направленность этого параметра по направлению к точке с меньшим потенциалом (от плюса к минусу). В действительности частицы перемещаются именно таким образом только при положительном заряде. В металле направление потока электронов обратное, однако для исключения путаницы применяют обозначенный базовый принцип.

Изоляция положительных выводов (щупов, кабелей) обозначается красным цветом, отрицательных – черным или синим. Если в сопроводительном тексте указано dc напряжение, это значит, что и ток в соответствующей цепи будет постоянный. На чертежах и корпусах изделий применяют условные обозначения в виде параллельных линий (сплошной и прерывистой).

Для измерения постоянного тока переключатель мультиметра нужно перевести в соответствующее положение

К сведению. Анод (катод) – это выводы электронной лампы или другой детали, которые подключают к положительному (отрицательному) электроду аккумуляторной батареи.

Также можно встретить обозначение a c что это такое, подробно описано в заключительном разделе статьи. Прямая расшифровка сокращения от «alternating current» не всегда корректна. Однако в узком смысле подразумевают синусоиду с переменной полярностью, которая обозначается латинскими буквами «AC», характерным одиночным волнистым символом либо стандартным математическим знаком примерного равенства «≈».

Величина постоянного тока

Определение «сила» не является корректным. Тем не менее, его применяют с учетом общепринятых норм. Вернувшись к сути явления, можно определить силу тока (I) по количеству перемещенных за определенный временной интервал (t) зарядов:

I = Q/t.

По международным стандартам СИ подразумеваются единичные величины: ампер, кулон и секунда. Для работы с большими токами удобнее пользоваться производной (ампер-часом) с повышающим множителем 3 600.

К сведению. Измерения выполняются с помощью универсального мультиметра или специализированного амперметра. Прибор включают непосредственно в цепь либо используют вспомогательный шунт.

Взаимосвязь параметров электрического тока

Элементарная электроцепь постоянного тока включает в себя источник электроэнергии, отрицательный и положительный контакты которого связаны шунтом или проводником. Движение заряда по проводнику осуществляется под воздействием электрического поля. Однако, этот перенос электронов не приводит к уравниванию потенциалов, т. к. в любой отрезок времени, к первому концу цепи поступает абсолютно такое же количество заряженных частиц какое из него переместилось к противоположному контакту. Таким образом разность потенциалов, которую принято называть напряжением, остается неизменяемой величиной.

Перемещению электрических зарядов в цепи, препятствует внутреннее сопротивление материала проводника. Взаимосвязь параметров электротока была выведена опытным путем Г. Омом. В математическом виде закон Ома можно представить так: I=U/R, где собственно I – сила тока, U – напряжение (разность потенциалов) и R – сопротивление на соответствующем участке цепи.

Собственно, из уравнения видно, что напряжение имеет прямую зависимость от силы тока и сопротивления (U=I х R), а величина силы тока обратно пропорциональна сопротивлению.

Последовательное соединение элементов электрической сети постоянного тока

Параметры электроцепи постоянного тока, в случае последовательного соединения устройств, имеют некоторые особенности. Так, например, сила тока (I) остается постоянной на всех элементах электрической схемы, а вот напряжение (U) является суммой напряжений на каждом участке схемы. Рассмотрим пример электрической цепи с последовательно включенными тремя проводниками с сопротивлением R1, R2 и R3. Согласно закону Ома, напряжение U1 = IxR1, U2 = IxR2, U3 = IxR3. Следовательно, U общ = U1+U2+U3= IxR1+ IxR2= IxR3 = I (R1+R2+R3).

Из уравнения видно, что такой параметр электрической цепи как общее сопротивление (R общ), при последовательном соединении, будет равен сопротивлению каждого отдельно взятого проводника. Последовательное подключение электрических устройств позволяет снизить нагрузку на отдельный элемент, что продлевает срок службы, но при этом теряется мощность.

Параметры электрической цепи. Параллельное соединение элементов

Параллельная цепь характеризуются общими контактами в местах ввода и вывода основного провода. В данной ситуации напряжение на всех элементах цепи остается одинаковым, т. е. U1=U2=U3. А вот для силы тока, будет характерна обратная зависимость от сопротивления каждого участка, т.е. I х=U/Rx. Параллельное соединение электроприборов является наиболее распространенным способом в бытовых условиях.

Параметры цепи при смешанном соединении в электрической цепи

Смешанное подключение проводников представляет собой электрическую цепь, в которой элементы включены комбинировано, т.е. как последовательно, так и параллельно друг другу. Для определения конкретных параметров, в этом случае, вся схема разбивается на самостоятельные участки в соответствии со способом подключения. Индивидуальные параметры рассчитываются для каждого участка отдельно. Необходимо отметить, что параллельно включенные участки, могут состоять из ряда последовательно соединенных элементов.

Понятие мощности электрического тока и ее параметры

Прохождение электротока по цепи, по своей сути, представляет собой работу (А) по перемещению свободного заряда от одного потенциала к другому. Чем больше электронов пересекает плоскость сечения электропроводящего элемента за единицу времени, тем выше мощность электрического тока. Общее количество работы можно определить по формуле – А=U∆q=IU∆t=I2R∆t.

Мощность электротока имеет обратно пропорциональную зависимость от отрезка времени за который была осуществлена работа – Р=A/∆t и прямо зависит от разности потенциалов и силы тока – Р=UxI. В том случае, если на участке цепи не осуществляется механическая работа под воздействием электрического тока, энергия тратится только на нагрев токопроводящего элемента. Общее количество выделяемого тепла, в этом варианте, будет равно работе, которую совершает электрической ток. Определить количество теплоты можно применив формулу Q=I2R∆t. Это соответствие было получено опытным путем Джоулем и Ленцем, а закон назван их именем.

Что такое электричество

Появление электричества – это определенная совокупность явлений, которые обусловлены существованием электрических зарядов со знаком «+» и «-», их взаимодействием между собой и возможностью движения. За счет того, что совокупность зарядов может перемещаться по проводнику, обладать притягивающими и отталкивающими свойствами, было открыто явление магнетизма и электричества. Одним из первых это описал Фалес, а позже в 1600 году английский физик Уильям Гилберт. С течением времени знания об этом явлении только увеличивались и прогрессировали.

Виды тока и их графики относительно времени

С точки зрения физики, электричество – это упорядоченное движение положительно и отрицательно заряженных частиц по материалу проводникового типа под действием электрического поля. В качестве частиц выступают ионы, протоны, нейтроны и электроны.

Направленное движение частиц

Какое отличие между переменным и постоянным током

Ток – это движение заряженных электронов в определенном направлении. Это перемещение необходимо для того, чтобы бытовые и профессиональные электроприборы могли работать с установленной номинальной мощностью. В домашней розетке ток появляется из электростанции, где кинетическая энергия электронов преобразуется в электрическую.

Электроток постоянного характера – электричество, получаемое из аккумулятора телефона или батарейки. Он называется так, потому что направление движения электронов в нем не меняется. На таком принципе основана работа зарядных устройств: они конвертируют переменное электричество сети в постоянное и в таком виде оно накапливается в аккумуляторных батареях.

Переменный ток – электричество в любой домашней электросети. Он называется так из-за того, что направление движения электронов постоянно меняется. Количество изменений направления задается частотой, которая для домашних сетей в СНГ равно 50 Гц. Это значит, что за одну секунду электроток меняет направление движения целых 50 раз. Напряжение же в сети – это максимальный «напор», который заставляет двигаться электроны.

Как обозначается постоянное и переменное напряжение

Постоянное напряжение или ток обозначаются аббревиатурой DC, что означает Direct current. На схемах и электроприборах принято также указывать постоянное напряжение простой ровной линией (—).

Значок переменного напряжения записывается в виде несколько иной аббревиатуры ( – AC. Если расшифровать, то получится «Alternating current». На клеммах электроприборов и распределительных щитков, а также на схемах она может изображаться как волнистая линия (~).

Важно! Если в сеть рассчитана для пропуска и того, и другого видов электроэнергии, она маркируется как «AC/DC» и обозначается на схеме двойной линией (верхняя линия прямая и сплошная, а нижняя прямая и пунктирная).

Альтернативное обозначение видов тока и напряжения на схемах

Какой значок напряжения

Напряжение означает поток электрических заряженных частиц по проводнику определенного сечения и  обычно обозначается как «U». Если напряжение в сети постоянное, то около латинской буквы ставится символ прямой линии или двух линий (верхняя сплошная прямая, а нижняя пунктирная). Для мультиметров и прочих приборов, связанных с измерением напряжения, используют латинскую букву «V», которая обозначает единицу измерения напряжения – Вольт (Volt). Значение линий при этом сохраняется.

Вам это будет интересно  Переход с 380 на 220 вольт

Важно! Многие обыватели полагают, что напряжение обозначается как «E», но это не так. «Е» — это электродинамическая сила (ЭДС) источника питания проводника.

Обозначение вида тока на мультиметре

Таким образом, маркировка проводов, клемм электроприборов и схем имеет совершенно четкий и понятный характер. Она указывает на силу тока и напряжение, с которыми работает та или иная сеть или прибор. Каждый взрослый человек может научиться читать электротехнические схемы буквально за несколько дней, так как для этого достаточно лишь изучить основные маркировки, а также обозначения постоянного и переменного напряжения.

Как обозначаются различные токи

По своим специфическим качествам электрический ток разделяется на два основных типа:

• Постоянный ток. Обозначается прямой линией (—). Кроме того, используются символы DC – Direct Current, которые переводятся как постоянный ток.
• Переменный ток. Известен под собственным обозначением в виде змейки (~) и символов АС, означающих Alternating Current.

Отличительной особенностью постоянного тока является его направленность. Он протекает лишь в одном определенном направлении, условно принимаемое от положительного контакта «+» к отрицательному контакту «-». От этого свойства и происходит наименование этого тока DC, который присутствует в солнечных панелях, всех типах сухих батареек и аккумуляторах, предназначенных для питания маломощных потребителей.

В некоторых технологических процессах, таких как дуговая электросварка, электролиз алюминия или электрифицированный железнодорожный транспорт, необходим постоянный ток DC с высоким значением силы. Чтобы его создать, необходимо выпрямить переменный или воспользоваться любым из генераторов постоянного тока.

Переменный ток AC, в отличие от постоянного, способен к изменению своего направления и величины. Существует параметр, известный как мгновенное значение переменного тока, определяемое в конкретный момент времени. Частота, с которой изменяется направление тока, составляет 50 Гц, то есть данная перемена происходит 50 раз в течение одной секунды.

Переменный ток AC может быть однофазным или трехфазным. В первом случае необходимо только два провода: основной и дополнительный, он же обратный. Именно по основному проводнику протекает электрический ток, а обратный считается нулевым проводом.

Читайте также:Что такое фидер

Трехфазное переменное напряжение вырабатывается соответствующим генератором тока AC. В этом процессе участвуют три обмотки, каждая из которых является своеобразной однофазной электрической цепью. Между собой они сдвинуты по фазе под углом 120 градусов. Благодаря данной системе электроэнергией могут быть обеспечены сразу три сети, независимые друг от друга. Для этого понадобится уже порядка шести проводов – трех прямых и трех обратных.

При необходимости дополнительные провода возможно соединить между собой и получить в итоге общий проводник, называемый нулевым или нейтральным. В этом случае проводники переменного тока на схемах обозначаются символами L1, L2, L3, а нулевой провод – буквой N.

Обозначения токов в измерительных приборах

Общепринятое обозначение постоянного и переменного тока нашло свое отражение в различных измерительных приборах, в том числе и на мультиметре. Вся необходимая символика наносится на лицевую панель того или иного устройства. Это позволяет измерить именно тот параметр, который необходим в данный момент.

Например, если на шкале выставлено положение АС, в этом случае можно проводить измерение значения переменного тока. Как правило, такие приборы предназначены для работы в электросетях с обычными напряжениями 220 или 380 вольт. Существуют модели с рабочими режимами в пределах 600 В и выше.

Если же мультиметр выставлен напротив отметки DC, то рабочий режим аппарата станет соответствовать постоянному току. В этом положении замеряется ток на аккумуляторах, батарейках и других источниках питания, вырабатывающих постоянный ток. В данном режиме требуется непременно соблюдать полярность полюсов. Диапазон измерений обычно составляет от нуля до нескольких тысяч вольт, в зависимости от характеристик конкретной модификации устройства.

Обозначение на схемах радиодеталей

Буквенные обозначения элементов на электрических схемах

Обозначения на электрических схемах выключателей, розеток и лампочек

Маркировка диодов и схема обозначений

Обозначение трансформатора на схеме

Какой ток в розетке постоянный или переменный? Обозначение постоянного и переменного тока

Несмотря на внешнюю странность, вопрос далеко не праздный, хотя мы и привыкли больше к тому, что в типовых розетках наших домов переменный ток .

Именно поэтому на вопрос, какой ток в розетке постоянный или переменный не задумываясь, ответим – конечно, переменный! Ну а мы решили разобраться так ли это и заодно в стандартах розеток, обозначениях постоянного и переменного тока, и некоторых попутных вопросах.

Аббревиатуры AC и DC – что они означают?

Напряжение с точки зрения гидравлики

Все вы видели и представляете, как выглядит водонапорная башня или просто водобашня. Грубо говоря, это большой высокий “бокал”, заполненный водой.

водоносная башня

Так вот, представим себе, что башня доверху наполнена водой. Получается, в данный момент на дне башни ого-го какое давление!

водобашня, заполненная водой

А что, если слить из башни воду хотя бы наполовину? Давление на дно башни уменьшится вдвое. А давайте-ка нальем в пустую башню одно ведро воды! Давление на дно башни будет мизерное.

Представьте такую ситуацию. У нас есть водонос, а шланг мы закупорили пробкой.

Вода вроде бы готова бежать, но бежать то некуда! Пробка туго закупоривает шланг. Но на саму пробку сейчас оказывается давление, которое создает насосная станция. От чего зависит давление на пробку? Думаю понятно, что от мощности насоса. Если мощность насоса будет большая, то пробка вылетит со скоростью пули, или давление порвет шланг, если пробка туго сидит в шланге. В данном случае давление создается с помощью насоса. То есть можно сказать, что это модель башни с водой в горизонтальном положении.

Все то же самое можно сказать и про водобашню. Здесь давление на дно создается уже гравитационной силой. Как я уже говорил,  давление на дне башни зависит от того, сколько воды в башне в данный момент. Если башня наполнена водой под завязку, то и давление на дне башни будет большое, и наоборот.

А теперь представьте себе какое давление на дне океана, особенно в Марианской впадине! Что можно сказать про давление в этих двух случаях? Оно вроде как есть, но молекулы воды стоят на месте и никуда не двигаются. Запомните этот момент. Давление есть, а движухи – нет.

Формула напряжения

В физике есть формула, хотя практического применения она не имеет. Официальная формула записывается так.

формула напряжения

где

A – это работа электрического поля по перемещению заряда по участку цепи, Джоули

q – заряд, Кулон

U – напряжение на участке электрической цепи, Вольты

На практике напряжение на участке цепи выводится через закон Ома.

напряжение из закона Ома

где

I – сила тока, Амперы

R – сопротивление, Омы

Осциллограммы постоянного и переменного напряжения

Давайте рассмотрим, как выглядит переменное и постоянное напряжение на экране осциллографа. Как вы знаете, осциллограф показывает изменение напряжения во времени. Если на щуп осциллографа не подавать никакое напряжение, то на осциллограмме мы увидим простую прямую линию на нулевом уровне по оси Y. Ось Y – это значение напряжения, а ось Х – это время.

осциллограмма нулевого напряжения

Давайте подадим постоянное напряжение. Как вы могли заметить, осциллограмма постоянного напряжения  – это также прямая линия, параллельная оси времени. Это говорит нам о том, что с течением времени значение постоянного напряжение не меняется, о чем нам лишний раз доказывает осциллограмма.

осциллограмма постоянного напряжения

А вот так выглядит осциллограмма переменного напряжения. Как вы видите, напряжение со временем меняет свое значение. То оно больше нуля, то оно меньше нуля.

осциллограмма переменного напряжения

Война токов

Активное использование постоянного тока началось в конце 19 века. Тогда Эдисон довел до ума лампочку (1890) и основал первые в Нью-Йорке электростанции, которые производили постоянный ток напряжением 110 Вольт.

Использование постоянного тока было связано с существенными потерями при его передаче на большие расстояния. Переменный ток нельзя было использовать из-за того, что не было соответствующих счетчиков и моторов, работавших на переменном токе. Так же был затруднен процесс преобразования постоянного тока в переменный. При этом переменный ток можно было без потерь передавать на большие расстояния.

В то время в Америку из Сербии приехал Никола Тесла, который устроился на работу в компанию к Эдисону. Тесла изобрел электродвигатель переменного тока, понял все выгоды и предложил Эдисону его использование.

Тесла и Эдисон

Эдисон не послушал Теслу и к тому же не выплатил ему зарплату. Так и началось знаменитое противостояние изобретателей – война токов.

Она длилась более ста лет и закончилась в 2007 году. Тогда Нью-Йорк полностью перешел на электроснабжение переменным током.

Почему переменный ток опаснее постоянного

В войне токов, чтобы не потерпеть убытки и финансовый крах от внедрения и использования идей Теслы, Эдисон публично демонстрировал, как переменный ток убивает животных. Случай, когда какой-то американский гражданин погиб от удара переменным током, был очень подробно и широко освещен в прессе.

Для человека переменный ток в общем случае действительно опаснее постоянного. Хотя всегда нужно учитывать величину тока, его частоту, напряжение, сопротивление человека, которого бьет током. Рассмотрим эти нюансы:

1. Переменный ток частотой 50 Герц в три-четыре раза опаснее для жизни, чем постоянный ток. Если частота тока более 1000 Герц, то он считается менее опасным.
2. При напряжениях около 400-600 Вольт переменный и постоянный токи считаются одинаково опасными. При напряжении более 600 Вольт более опасен постоянный ток.
3. Переменный ток в силу своей природы и частоты сильнее возбуждает нервы, стимулируя мышцы и сердце. Именно поэтому он несет большую опасность для жизни.

С каким бы током вы не работали, соблюдайте осторожность и будьте бдительны! Берегите себя и свои нервы, а также помните: сделать это эффективно поможет профессиональный студенческий сервис с лучшими экспертами.

Преобразователь постоянного тока в переменный

Если с преобразованием переменного тока в постоянный не возникает сложностей, то со обратным преобразованием все гораздо сложнее. В домашних условиях для этого используется инвертор — это генератор периодического напряжения из постоянного, по форме приближённого к синусоиде.

Инвертор технически сложное устройство, поэтому и цены на него не маленькие. Стоимость зависит напрямую от выходной максимальной мощности переменного тока.

Как правило, преобразование постоянного тока требуется в редких случаях. Например, для подключения от бортовой электросети автомобиля домашних электроприборов, инструмента и т. п. в походе, на даче и т. д.



Источники

• https://amperof.ru/teoriya/dc-tok-ponyatie-vidy.html
• https://vse-elektrichestvo.ru/elektroprovodka/parametry-postoyannogo-elektricheskogo-toka.html
• https://rusenergetics.ru/polezno-znat/oboznachenie-postoyannogo-i-peremennogo-toka
• https://electric-220.ru/news/oboznachenie_postojannogo_i_peremennogo_toka/2018-03-21-1475
• https://orenburgelectro.ru/drugoe/oboznachenie-peremennogo-i-postoyannogo-toka-sovety-elektrika.html
• https://www.RusElectronic.com/naprjazhjenije/
• https://Zaochnik.ru/blog/peremennyj-i-postoyannyj-tok-v-chem-raznica-istoriya-razvitiya-primenenie/
• http://jelektro.ru/elektricheskie-terminy/postojannyj-peremennyj-tok.html

Предыдущая

ТеорияЧто такое плотность тока?

Следующая

ТеорияЧто такое элемент Пельтье и как его сделать своими руками?

Знак переменного тока

В процессе изучения электрического тока перед человеком встает масса вопросов: «Каков знак переменного тока?», «Какие существуют источники электрической энергии?», «Какая разница между переменным и постоянным током?». С этими и многими другими вопросами, связанными с переменным током, сейчас и разберемся.

• Что такое переменный ток?
• Источники электрической энергии
• Обозначения на схемах и в приборах
• Измерительные приборы и электрооборудование
• Области применения переменного тока
• Что означает AC и DC на панели мультиметра?
• В чем отличия переменного и постоянного тока?

Что такое переменный ток?

Переменным называют ток, для которого характерно изменение величины с течением времени. При этом изменяться может не только величина электрического заряда, но и его направление в электрической цепи.

Если рассматривать цепь постоянного электричества, то можно заметить один важный момент – заряженные частицы перемещаются от плюса к минусу. Если при этом источником электрического тока является двухполюсник, содержащий 2 электрода, и к нему выполнено подключение питаемой цепи, то можно заметить, что на одном его конце всегда будет минус, а на другом плюс.

Важно! Переменный ток не дает возможности произвести четкую фиксацию полюсов. Проще говоря, не представляется возможным точно определить, какой именно заряд на конкретном выводе двухполюсника переменного тока.

Наблюдатель способен замечать лишь мгновенные величины зарядов, возникающие в некоторый временной промежуток. Изменение полярности зависит от времени, в связи, с чем можно сделать вывод о том, что знак переменного тока изменчив.

Важно! Переменный ток в связи с тем, что изменяется по гармоническому синусоидальному закону, на графике представляется в виде синусоида (волнистой линии, плавно перемещающейся по вертикальным осям I (амперы) и t (время)). Постоянное же движение электронов на том же графике будет представлено в виде прямой линии.

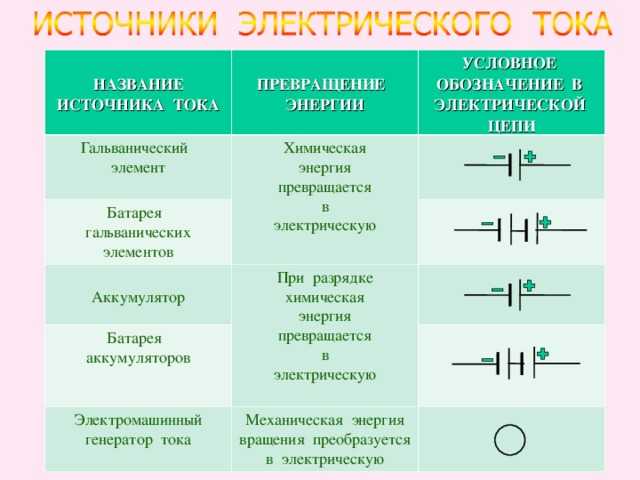

Источники электрической энергии

Перед тем, как приступить к изучению знаков переменного тока, которыми он может быть обозначен на схемах и всевозможных электрических приборах, сначала разумно рассмотреть возможные его источники.

Источниками электроэнергии являются электростанции. Все они функционируют за счет вращения турбин, которые, в свою очередь, приводятся в движение иными источниками энергии. Свое название они получили за счет типа энергии, с которым взаимодействуют:

1.     Тепловые электростанции (ТЭС). На ТЭС используется исключительно органическое сырье, такое как газ, мазут, уголь и прочие.

2.     Атомные электростанции (АЭС). Получение пара, приводящего в действие турбину, происходит за счет энергии, выделяемой при ядерной реакции.

3.     Гидроэлектростанции (ГЭС). Вращение турбины производится за счет энергии падающей воды.

org/ImageObject»>

Направление движения турбин, равно как и их скорость, регулируется всевозможными техническими способами.

Важно! Несмотря на стремительное технологическое развитие, основными источниками энергии до сих пор остаются теплоэлектростанции. Хоть атомная энергетика и является многократно более технологичной и производительной, потенциальные проблемы, связанные с обеспечением безопасности функционирования АЭС, не позволяют полностью перейти на такой тип снабжения.

В быту довольно часто встречается такой источник электрической энергии, как аккумуляторная батарея. Она позволяет накапливать в себе энергию и на протяжении длительного времени сохранять ее.

Обозначения на схемах и в приборах

Как и любая другая характеристика сети (например, напряжение, частота и др.), переменный ток также имеет собственное обозначение, которое изображается на схемах и технических устройствах. Всего существует 2 изображения:

1.      Буквенное – «AC». Эту аббревиатуру можно расшифровать как «Alternating Current». Данное словосочетание с английского переводится как «Переменный ток».

2.     Графическое. В этом случае знак переменного тока представлен в виде отрезка синусоиды (короткой непрерывной волнистой линии).

Помимо знака переменного тока производителем конкретного электрического оборудования рядом с ним может указываться цифра, обозначающая количество фаз. Также вместо цифры могут быть изображены несколько волнистых линий (по числу фаз).

Важно! Знак переменного тока может присутствовать на корпусе оборудования, на розетках, на проводах и многих других устройствах, для полноценного функционирования которых применяется электрическая энергия.

Каких-либо правил, касающихся определенного цвета, которым должен быть нанесен знак переменного тока, нет. Он может быть выполнен на усмотрение производителя в абсолютно любом цвете. Но вместе с этим должно учитываться одно правило, обязательное для исполнения: знак должен быть легко читаемым, отличаясь по цвету от корпуса. В противном случае эксплуатировать такое устройство может быть небезопасно.

Измерительные приборы и электрооборудование

Теперь следует разобраться, какой знак переменного тока изображается на устройствах, которые его потребляют. В этом случае никаких изменений нет, буквенные и графические изображения знака переменного тока абсолютно такие же.

Важно! При проведении каких-либо измерений, связанных с электрическим током, следует обязательно обращать внимание не только на знак переменного тока, но на другие условные обозначения. Знать данную информацию нужно затем, чтобы правильно выставить характеристики измерительного прибора и избежать поражения электрическим током.

Помимо этого, если игнорировать знаки, можно испортить оборудование.

Зачастую, ремонту после оплавления ключевых его частей оно не подлежит – приходится приобретать новое.

Области применения переменного тока

Сети переменного тока обладают массой преимуществ, о которых следует знать. Наиболее значимые из них:

·        асинхронные двигатели, функционирующие за счет переменного тока, в значительной степени более надежные, нежели те, что работают на постоянном токе;

·        переменный ток считается лучшим вариантом для передачи энергии от генератора к потребителю;

·        посредством трансформатора имеется возможность легко преобразовывать напряжения от одного уровня к другому;

·        генераторы синусоидального тока в производстве значительно проще и дешевле, что обуславливает их столь широкую распространенность на производственных предприятиях;

·        переменный ток при необходимости может быть довольно быстро преобразован в постоянный.

В связи со столь большим количеством плюсов, именно переменный ток является наиболее востребованным, а потому и распространенным. Разумеется, если на электрическом приборе присутствует знак переменного тока, это вовсе не означает, что оно во всех планах идеально.

У переменного тока имеются и недостатки. Самый главный из них связан с наличием реактивной мощности, в связи, с чем часть полной мощности, которую производит генератор, не используется для выполнения какой-либо полезной работы. Получается ситуация, при которой часть энергии продолжает бесполезно циркулировать между нагрузкой и генераторной установкой.

Что означает AC и DC на панели мультиметра?

Когда человек только начинает познавать принципы работы электричества и приборов, посредством которых его можно измерять и контролировать, появляется масса вопросов, касающихся значения изображений на мультиметре.

Надпись «AC» – это не просто знак переменного тока. Этот значок означает, что если тумблер переведен в границы поля, которым он соответствует, следовательно, прибор готов производить измерение переменного тока.

Важно! Этот знак переменного тока графически помогает обозначить пределы, в которых устройство способно функционировать с переменными значениями электрической энергии.

Стоит помнить, что в случае, если отсутствует даже приблизительное понимание величины измеряемой характеристики, разумно на тестере заранее выставить максимально большой предел измерения. И только после этого постепенно снижать его, чтобы получить более точную величину характеристики.

Если на корпусе тестера имеется надпись «AC», это значит, что при переводе тумблера на область, возле которой значок изображен, человек сможет произвести измерения постоянного тока, подключив провода нужным образом. Диапазон измерения также может быть выбран и напрямую зависит от того, на каком конкретно месте поля была остановлена стрелка тумблера (как правило, все положения тумблера фиксированные).

Важно! Совет касаемо перемещения тумблера от меньшего измерительного диапазона к большему в случае, когда нет понимания примерной величины измеряемой характеристики, также актуален при проведении замеров постоянного тока.

Условные обозначения постоянного тока

Чтобы в процессе измерения тока или при чтении схемы не путаться, желательно также изучить, каким образом производители техники уведомляют человека о том, что конкретный прибор функционирует именно на постоянном токе.

Если знак переменного тока «AC», то постоянный ток в буквенном обозначении представлен как «DC». Эти две буквы также являются аббревиатурой, которую можно расшифровать как «Direct current». С английского языка это словосочетание прямо переводится как «Постоянный ток». В графическом исполнении его представляют в виде короткой прямой непрерывной линии.

В чем отличия переменного и постоянного тока?

Чтобы лучше понимать, чем токи отличаются друг от друга, нужно особенности обоих из них рассмотреть подробнее.

Отличительные черты переменного тока были рассмотрены выше, теперь пришел через изучения постоянного. Таким образом, можно будет сравнить две эти характеристики электрической сети и понять, в чем заключаются их принципиальные различия.

Важно! Постоянным считается ток, движение заряженных частиц в котором осуществляется в одном направлении.

В качестве источника такого тока выступает гальванический элемент. Говоря простыми словами, источником может являться некий аккумулятор или батарейка. Занимательный факт: старейшим аккумулятором принято считать, так называемую, «Багдадскую батарейку». По мнению ученых, она была сделана, по меньшей мере, 2000 лет назад и могла вырабатывать ток в размере 2–4 В., что для тех времен является, безусловно, впечатляющим результатом.

Постоянный ток активно применятся:

·        в аккумуляторных батареях,

·        для обеспечения функционирования автомобильного оборудования;

·        на морских судах;

·        в общественном транспорте.

Важно! Бытовые приборы также способны функционировать на постоянном токе. Но при условии, что они работают не от сети, а от аккумуляторной батареи. Если в ноутбуке установлена батарея, но при этом, он имеет подключение к сети, значит, это устройство в данный момент функционирует за счет переменного тока.

Переменный ток используется для передачи тока на большие расстояния. На его основе функционируют электрические приборы. С его помощью в миллионах квартир и домов люди могут приготавливать себе пищу, а на производственных предприятиях создавать массу полезных вещей. Без переменного тока представить современную жизнь невозможно.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 5 из 5.

Как выбрать блок питания? Введение в источник питания переменного/постоянного тока

2021-01-08

---

Источник питания переменного/постоянного тока или адаптер представляет собой электрическое устройство, которое получает электричество от сетевого источника питания и преобразует его в другой ток, частоту и мощность. Напряжение. Блоки питания переменного/постоянного тока необходимы для обеспечения необходимой мощности электрического компонента.

Блок питания AC-DC подает электроэнергию на устройства, которые обычно работают от батарей или не имеют другого источника питания. Вот что вам нужно знать об источниках питания AC-DC и решениях, которые FSP Group может предложить для ваших потребностей в преобразовании энергии.



Обзоры

• Что такое блок питания AC-DC?
  • Что такое мощность переменного тока?
  • Что такое питание постоянного тока?
  • Почему существуют два разных типа питания?
  • Сравнение мощности переменного и постоянного тока
  • Как работает блок питания переменного/постоянного тока?
  • Что произойдет, если вы не используете блок питания переменного/постоянного тока?
• Типы блоков питания AC-DC
  • Адаптеры питания переменного/постоянного тока
  • Открытые блоки питания
  • Блоки питания для промышленных ПК
  • Другие типы источников питания переменного/постоянного тока
• Типы блоков питания AC-DC
  • Опыт
  • Обеспечение качества
  • Непрерывные исследования и разработки
  • Широкий выбор источников питания AC-DC



Что такое блок питания переменного/постоянного тока?

В двух словах, блок питания AC-DC преобразует один вид электричества (AC — «переменный ток» в DC — «постоянный ток». Каждый день большинство людей, несомненно, будут пользоваться электрическими устройствами, требующими обоих видов электричества.

Например, вашему автомобилю для работы требуется источник постоянного тока 12 В. А электропитание от сети поступает в дома и на предприятия от источника переменного тока. Иногда вам нужно преобразовать переменный ток в постоянный, и поэтому вам понадобится источник переменного тока. — Источник питания постоянного тока



• Что такое мощность переменного тока?

Переменный ток или переменный ток — это стандартный тип электроэнергии, подаваемой из электрической сети в дома и на предприятия. Он называется переменным током из-за формы волны, которую принимают электроны. Иногда ток меняет направление и меняет свою величину.

Напряжение и частота переменного тока различаются в зависимости от региона; например, в Соединенных Штатах используется 120 вольт при частоте 60 Гц. Через Атлантику Соединенное Королевство использует 230 вольт с частотой 50 Гц.

Поскольку мощность переменного тока движется волнами, она может распространяться намного дальше, чем мощность постоянного тока, поэтому она используется в системах электроснабжения по всему миру. В то время как многие электрические устройства используют питание переменного тока от сети, другие нуждаются в преобразовании в электричество постоянного тока.

Переменный ток впервые получил широкое распространение в конце 19 века благодаря усилиям пионеров электротехники, таких как Никола Тесла и Себастьян де Ферранти.



• Что такое мощность постоянного тока?

Постоянный ток или постоянный ток — это еще один тип электричества, используемый в различных приложениях. В отличие от переменного тока, путь электронов в постоянном токе линейный. Вы найдете электрические устройства, такие как батареи, солнечные и топливные элементы, а также генераторы переменного тока, использующие электричество постоянного тока вместо переменного тока.

Преимущество питания постоянного тока по сравнению с переменным током заключается в постоянной подаче напряжения на электрические устройства. Однако недостатком постоянного тока является то, что он может передаваться только на короткие расстояния, что делает его непригодным для электрической сети.

Для большинства электронных устройств требуется электричество постоянного тока из-за «чистой» подачи энергии. Конечно, сетевое электричество предоставляется в виде мощности переменного тока, поэтому источник питания переменного тока в постоянный преобразует электричество в мощность постоянного тока.

Все блоки питания переменного/постоянного тока имеют встроенные выпрямители и трансформаторы для повышения или понижения уровня напряжения там, где это необходимо. Выпрямители — это компоненты блоков питания, которые преобразуют мощность переменного тока в постоянный.

Электричество постоянного тока восходит к концу 19 века и чаще всего ассоциируется с пионерами электротехники, такими как Томас Эдисон.



Как вы понимаете, электричество было горячей темой в конце 19 века. И Никола Тесла Эдисон, и Томас Эдисон фактически соревновались друг с другом в создании «лучшего» типа электрического тока.

Электричество как переменного, так и постоянного тока имеет свои преимущества и ограничения, поэтому они в равной степени используются в различных электрических приложениях. Электроэнергия переменного тока является отличным способом доставки электроэнергии на большие расстояния и подходит для распределения через систему электросетей.

Энергия постоянного тока обеспечивает более линейную и надежную форму электричества, но за счет расстояния. Понятно, что переменный ток доминирует в электрическом мире, но постоянный ток необходим для питания электронных устройств дома или на рабочем месте.



Сравнение мощности переменного и постоянного тока

Тип	Блок питания переменного тока	Питание постоянного тока	Блок питания переменного/постоянного тока
Определение	Стандартный вид электроэнергии, подаваемой из электрической сети в дома и предприятия.	Другой вид электричества, используемый в различных целях.	Возьмите электричество переменного тока из источника и преобразуйте эту энергию в электричество постоянного тока.
Электрический ток	Форма сигнала	Линейный	От сигнала к линейному
Преимущество	Превосходный способ доставки электроэнергии на большие расстояния, подходящий для распределения по сети.	Обеспечивает более линейную и надежную форму электричества, но за счет расстояния.	При необходимости увеличьте или уменьшите уровни напряжения, чтобы обеспечить надежный источник постоянного тока для устройства.
Приложения	Питание электронных устройств дома или на рабочем месте.	Аккумуляторы, солнечные и топливные элементы и генераторы переменного тока.	Внешние адаптеры, которые подключаются к портативным компьютерам, и внутренние преобразователи, такие как во всей электронике, от DVD-плееров до медицинского оборудования.



Блок питания постоянного и переменного тока необходим для современных электронных устройств. Вы найдете их в различных форматах, таких как внешние адаптеры, которые подключаются к ноутбукам, и внутренние преобразователи, как во всей электронике, от DVD-плееров до медицинского оборудования.

Каждый блок питания переменного/постоянного тока будет иметь различную конструкцию, но основные принципы останутся прежними. Например, источник питания переменного/постоянного тока будет иметь один или несколько трансформаторов, выпрямителей и фильтров.

Трансформаторы — это пассивные электрические устройства, передающие электричество из одной цепи в другую. Их работа в источнике питания переменного/постоянного тока состоит в том, чтобы увеличивать или уменьшать уровни напряжения, когда это необходимо, чтобы обеспечить надежный источник постоянного тока для устройства.

Выпрямители получают электричество переменного тока от источника (например, от сети) и преобразуют эту энергию в электричество постоянного тока. И работа фильтров состоит в том, чтобы удалить электронный «шум» от волн низкой и высокой мощности переменного тока.



Хотя некоторые бытовые и коммерческие электроприборы действительно используют только питание переменного тока, для многих других приложений требуется питание постоянного тока. Что произойдет, если вы попытаетесь подать переменный ток на электрическое устройство, для которого требуется постоянный ток?

Короткий ответ прост: случится что-то плохое! Электрические устройства с электронными компонентами почти наверняка будут разрушены, а некоторые высоковольтные устройства переменного тока могут даже взорваться или загореться.

Существует также риск для жизни человека, если вы подключаете переменный ток к электрическому устройству, для которого требуется постоянный ток. Вот почему всегда важно использовать источник питания переменного/постоянного тока, когда этого требуют электрические требования.





Типы блоков питания AC-DC

На рынке существует множество различных вариантов выбора блока питания переменного/постоянного тока в соответствии с вашими требованиями. Инновации в электротехнике сделали возможным создание компактных блоков питания постоянного и переменного тока, которые полностью удовлетворяют даже самым требовательным требованиям приложений. Имея это в виду, как вы можете выбрать правильный?

Существует три типа блоков питания переменного/постоянного тока, которые вы можете рассмотреть; тот, который вам нужен, в конечном итоге будет зависеть от вашего приложения и потребностей в преобразовании энергии:



Практически каждый видел блок питания переменного/постоянного тока в виде адаптера, широко известный как «адаптер переменного тока». Они используются для различных приложений, таких как портативные компьютеры, компьютерные мониторы, телевизоры и другая бытовая и коммерческая электроника.

Адаптеры представляют собой внешние источники питания, обычно заключенные в компактный герметичный блок из соображений безопасности и эстетики. Вам может понадобиться блок питания AC-DC в виде адаптера, если вы хотите преобразовать мощность переменного тока в постоянный для портативных устройств или бытовой и коммерческой электроники.

FSP Group разрабатывает и производит адаптеры переменного тока с выходной мощностью от 10 Вт до 330 Вт и напряжением от 5 В до 54 В. Большая часть нашего ассортимента блоков питания переменного/постоянного тока в виде адаптера соответствует требованиям DoE Level VI.

Наш ассортимент адаптеров переменного тока идеально подходит для таких приложений, как ПК mini-ITX, ноутбуки, системы POS и PoE, встроенные системы, мониторы и телевизоры, принтеры и системы связи.

Ознакомьтесь с нашим ассортиментом адаптеров питания переменного/постоянного тока 。



Блок питания с открытой рамой — это когда компоненты блока питания переменного/постоянного тока устанавливаются на печатной плате без защитного кожуха или кожуха. Корпус электрооборудования обычно обеспечивает необходимую физическую защиту.

Блоки питания с открытой рамой являются вариантом по умолчанию для требований преобразования переменного тока в постоянный. Они чрезвычайно популярны по нескольким причинам:

• Кастомизация — блоки питания на рамке ручки легко размещаются в удобном и безопасном месте в корпусе любых электрических устройств;
• Различные форм-факторы — FSP Group производит блоки питания с открытой рамой в форм-факторах два на четыре дюйма и три на пять дюймов. Мы также можем изготовить блоки питания с открытой рамой в соответствии с вашими уникальными проектами и спецификациями;
• Варианты мощности и напряжения — Блоки питания FSP с открытой рамой имеют мощность от 30 Вт до 450 Вт и выходное напряжение от 5 В до 54 В (включая 12 В + 54 В).

Ознакомьтесь с нашим ассортиментом блоков питания в открытом корпусе.。



И адаптеры, и блоки питания в открытом корпусе подходят для приложений с низким Преобразование постоянного тока?

Чтобы удовлетворить эти потребности, вам следует сузить область поиска до блоков питания для промышленных ПК. Они представляют собой блоки питания переменного/постоянного тока специально для ПК, используемых в промышленных условиях, которые могут похвастаться широким выбором мощности.

Каждый блок питания промышленного ПК проектируется с учетом высокой надежности и удельной мощности, а решения, предлагаемые FSP Group, соответствуют стандартам безопасности IEC 62368 и IEC 60950.

Помимо потребности в источнике питания переменного/постоянного тока с более высокой мощностью, вы также можете рассмотреть его по следующим причинам:

• Экстремальные условия эксплуатации — промышленные блоки питания могут работать при экстремальных температурах и имеют высокое среднее время безотказной работы. (среднее время до отказа) рейтинг;
• Высокая энергоэффективность — многие промышленные блоки питания FSP Group имеют сертификаты 80 Plus Gold и Platinum.

Наш ассортимент промышленных блоков питания для ПК доступен в следующих форм-факторах:

• Flex；
• 1U и 2U；
• ATX и SFX；
• 1U и 2U с резервированием;
модуль
• CPRS и 2U CPRS;
• PS2-резервный и мини-резервный.

Они доступны с мощностью от 100 Вт до 3000 Вт. Наши блоки питания для промышленных ПК также доступны с входным напряжением, включая 115 В переменного тока, 230 В переменного тока, LVDC и HVDC.

Ознакомьтесь с нашим ассортиментом блоков питания для промышленных ПК. К ним относятся устройства, используемые в корпусах ПК, доступные в различных форм-факторах, медицинские блоки питания и блоки питания для телевизоров. Другие решения, также доступные от FSP Group, включают блоки питания AC-DC для полупроводникового освещения и инверторы PV (фотоэлектрические) для использования с солнечными батареями.

Другие решения, также доступные от FSP Group, включают блоки питания AC-DC для полупроводникового освещения и инверторы PV (фотоэлектрические) для использования с солнечными батареями.

В связи с быстрым развитием индустрии киберспорта в последние годы обычные офисные настольные ПК становятся неадекватными для удовлетворения аппаратных требований для игр. У геймеров есть определенный уровень требований к визуальным эффектам; с установленными видеокартами высокого класса и требующими более высокой скорости обработки в процессорах стандарт для другого оборудования также находится на подъеме. Чтобы обеспечить относительно стабильную выходную мощность при низком уровне энергопотребления, низкокачественный блок питания не сможет удовлетворить требования профессиональных геймеров. FSP Group — профессиональный бренд блоков питания. Сегодня мы поделимся с нашей аудиторией несколькими секретами выбора блока питания:

1. 80 Сертификат эффективности Plus
   80 Plus — это сторонний стандарт справедливости, специально предназначенный для эффективности преобразования источника питания. В настоящее время он имеет группы White, Bronze, Silver, Gold, Platinum и Titanium по стандартам энергоэффективности. За исключением наиболее энергоэффективного стандарта Titanium, который требует, чтобы источник питания соответствовал требуемому соотношению при нагрузке 10 %, другие группы требуют достижения определенного уровня энергоэффективности при нагрузке менее 20 %, 50 % или 100 %. % нагрузка.
2. Сертификация стандарта безопасности
   Во многих странах требуется сертификация стандартов безопасности для электроприборов, чтобы обеспечить безопасность своих граждан. Только сертифицированные товары могут быть проданы на рынке с целью предотвращения телесных повреждений от поражения электрическим током, энергетических опасностей, пожаров, механических опасностей, термических опасностей, радиационной опасности и химической опасности, для обеспечения определенного стандарта безопасности в продуктах. Универсальные спецификации безопасности включают CE/CB/UL/TUV/FCC/CCC и т. д., и все продукты FSP применяются для местных спецификаций безопасности в соответствии с требованиями клиентов или региона продаж.
3. Максимальная выходная мощность каждой группы В соответствии с требованиями безопасности источники питания должны поставляться с паспортными табличками, указывающими диапазон входного переменного тока продукта, подпадающего под требования безопасности, а также максимальную выходную мощность постоянного тока или комбинированную выходную мощность каждой группы. Обычным геймерам настольных ПК следует обратить внимание на максимальную суммарную выходную мощность в группе +12В. Как правило, хорошим считается блок с одним выходом, который может соответствовать полной номинальной мощности источника питания. В приведенном ниже списке указаны паспортные данные FSP Aurum PT 1200W с полной выходной мощностью 1200 Вт. Эта модель разработана как одноканальное устройство с выходным напряжением 12 В и максимальной выходной мощностью 1200 Вт.
4. Внешний вид Дизайн Помимо рассмотрения производительности продуктов при выборе аппаратного обеспечения ПК, многие геймеры также обращают внимание на стиль компонентов своих ПК. Дизайнеры уже давно занимаются разработкой оборудования с эстетической ценностью, блоки питания тоже благодаря упорному труду многих производителей брендов сломали стереотип простого куба и разработали собственную эстетику в дизайне. Следуя этой тенденции, FSP Group также разработала собственный эксклюзивный асимметричный блок питания серии Hydro G. Внутренние компоненты спроектированы с учетом концепций теплового проектирования, а наилучшая конструкция охлаждающих вентиляционных отверстий разработана на основе оценок в лабораторных условиях в сочетании со стилизованным кожухом вентилятора, что создает как эстетически приятный, так и эффективный продукт, как показано ниже.
5. Регулировка выходного напряжения Качество выходной мощности влияет на стабильность компьютерной системы. Слишком высокое напряжение может привести к повреждению оборудования, а слишком низкое напряжение может привести к зависанию или перезагрузке компьютера. Следовательно, регулирование выходного напряжения источника питания регламентировано и востребовано. В области силовой электроники регулирование напряжения также классифицирует регулирование, вызванное регулированием входного напряжения, как линейное регулирование, а регулирование, связанное с вариантами нагрузки, как регулирование нагрузки. Обычно используемый термин «регулирование напряжения» в отрасли электроснабжения представляет собой сумму двух объединенных регулировок. Ниже приведены стандарты регулирования напряжения питания, сформулированные Intel.

   Выходы		+5 В	+12 В	-12 В	+3,3 В	+5Vsb
   Диапазон напряжения (В)	Мин.	4,75	11.40	-10,80	3.135	4,75
   	Максимум	5,25	12,60	-13.20	3,465	5,25
   Ограничение регулирования		±5%	±5%	±10%	±5%	±5%

   В связи с быстрым развитием индустрии киберспорта в последние годы требования к компьютерному оборудованию становятся все выше и выше. Стабильность напряжения, сформулированная Intel, должна служить гарантией работы компьютерной системы, но она не удовлетворяет геймеров, которые требуют ±3% или ±1% на первичном выходе, таком как +12В, +5В и +3,3В.

6. Рябь и шумы
   Пульсация: Синхронизированная композиция типа входной частоты и частоты переключения, накладывающаяся поверх выходов переменного тока. Шум: Высокочастотные шумы за пределами ряби. Сумма этих двух показателей является одним из важных правил Intel в отношении источников питания. Это в основном предотвращает нагрев
   электролитические конденсаторы в верхней части приемного оборудования, вызванные слишком сильными пульсациями и шумами. При нагреве емкость электролитических конденсаторов изменится и повлияет на производительность оборудования, а также утечка электролитических конденсаторов в тяжелых сценариях, короткое замыкание и сгорание печатной платы, что повлияет на срок службы принимающего оборудования, такого как материнская плата, видеокарта. , жесткие диски и так далее. См. ниже стандарт пульсаций и шума от Intel:



   Выходная рейка	Максимальная пульсация и шум (мВпик-пик)
   +12 В	120
   +5В	50
   +3,3 В	50
   -12В	120
   +5Vsb	50

   В последние годы многие геймеры осознали важность этого стандарта, и производители брендов также предлагают качественную продукцию. Взяв в качестве примера современные продукты высокого класса, их первичные выходы, такие как +12 В, уже могут подавлять пульсации и шумы до 20 мВ или ниже, что также становится важным фактором для геймеров при выборе продуктов.





Почему стоит выбрать блоки питания переменного и постоянного тока FSP Group?



FSP Group является мировым лидером в области источников питания постоянного и переменного тока и других источников питания. FSP Group, основанная в 1993 году на Тайване, является многомиллионной компанией, которая выступает в качестве OEM-поставщика и OEM-поставщика для бизнеса.

Почему вам следует отдать предпочтение блоку питания FSP Group AC-DC , а не продуктам конкурирующих брендов?



• Опыт

FSP Group – это опытный бренд, который также лидирует на рынке, а не следует за ним. Когда компания впервые открылась в 1993 году, FSP Group сформировала стратегический альянс с Intel для разработки блока питания форм-фактора ATX.

Несмотря на то, что FSP Group является «посевным партнером» Intel, теперь она имеет прочное присутствие на многих других рынках. Например, для совершенствования технологий исследований и разработок в области резервного питания она инвестировала в 3Y POWER TECHNOLOGY INC и вошла в ИБП ( источник бесперебойного питания) рынок в 2008 году.

Сегодня FSP Group продолжает внедрять инновации и опирается на свой богатый опыт для разработки новых лучших в отрасли продуктов питания.



• Обеспечение качества

Блоки питания AC-DC от FSP Group и другие блоки питания отличаются надежностью, эффективностью и надежностью. Одна из причин нашего успешного ассортимента продукции заключается в приверженности клиентов обеспечению качества.

Любой, кто знаком с этой фирмой, скажет вам, что FSP Group является клиентоориентированной компанией и решила предпринять шаги для соблюдения различных стандартов ISO.

Помимо соответствия стандартам ISO, FSP Group также продвигает свои собственные стандарты обеспечения качества и безопасности, получившие название PDCA (Plan, Do, Check, Action).



Еще одна причина постоянного успеха FSP Group, включая все решения для источников питания AC-DC, связана с постоянными исследованиями и разработками компании. FSP Group — не только лидер рынка, но и новатор.

Бренд вкладывает значительные средства в свои исследования и разработки, нанимая одних из самых талантливых в мире инженеров, ученых, разработчиков продуктов и дизайнеров. Благодаря таким инвестициям FSP Group может продолжать разработку лучших в своем классе решений в области электроснабжения.

FSP Group следует своей мантре «обслуживание клиентов, профессионализм и инновации», чтобы позиционировать себя на рынке как ответственный поставщик экологически чистой энергии. Ассортимент продукции компании энергосберегающий, долговечный и настраиваемый для удовлетворения любых требований.



Еще одна причина, по которой вам следует обратиться к FSP Group за источниками питания постоянного и переменного тока, связана с широким ассортиментом предлагаемой продукции.

Независимо от того, являетесь ли вы бытовым потребителем, коммерческим или промышленным предприятием, вы найдете множество источников питания переменного/постоянного тока, которые наилучшим образом удовлетворят ваши потребности. FSP Group — популярный бренд блоков питания.

Решения FSP Group в области источников питания переменного и постоянного тока ежедневно используются компаниями и поставщиками решений по всему миру. Каждый продукт отличается сверхвысокой эффективностью, оптимальным сроком службы и образцовой надежностью.



Связанные статьи: < Разработка блока питания переменного/постоянного тока за 7 шагов >





Похожие статьи

• Разговор о случаях применения источников питания IPC и соответствующих правилах

• Различия между проектированием промышленного источника питания и индивидуального источника питания

• Как выбрать источник питания переменного/постоянного тока для требований пиковой нагрузки

• Проектирование блока питания переменного/постоянного тока за 7 шагов

О ФСП

FSP Group является одним из ведущих мировых производителей блоков питания. С 1993 года FSP Group следует концепции управления «услуги, профессия и инновации», чтобы выполнять свои обязанности в качестве поставщика экологически чистых источников энергии.

В чем разница между источниками питания переменного и постоянного тока

Быстрый переход:

1. Что такое питание переменного тока?
2. Что такое питание постоянного тока?
3. Почему существует два разных типа силы?
4. В чем разница между источником питания переменного и постоянного тока?
5. Как работает блок питания переменного/постоянного тока?
6. Как работает блок питания постоянного тока?
7. Как узнать, является ли источник питания переменным или постоянным током

Блоки питания предназначены для преобразования источника питания в нужный вам тип электроэнергии. Некоторые из наиболее известных устройств преобразуют переменный ток в постоянный, но у вас также есть возможность использовать блоки питания постоянного тока в постоянный. Знание различий между источниками питания переменного и постоянного тока и того, когда их использовать, поможет вам принять обоснованное решение, когда вам нужно совершить покупку.

Что такое переменный ток?

Переменный ток (AC) — это стандартный формат электроэнергии, который поступает из розеток. Название происходит от формы волны, которую принимает ток. Чтобы понять состав волны переменного тока, вам нужно понять, что электрические токи исходят из потока электронов. Когда электроны в волне переменного тока движутся, они могут двигаться в положительном направлении, что соответствует восходящей части синусоидальной волны, создаваемой током. Когда электроны имеют отрицательный поток, волна падает.

Эти волны исходят от генераторов переменного тока на электростанциях. Внутри генератора проволочная петля вращается внутри магнитного поля. Вращение создает волны переменного тока, когда провод перемещается в области с различной магнитной полярностью. Например, ток меняет направление, когда провод вращается от северного к южному полюсу магнитного поля. Волны, создаваемые генератором переменного тока, важны для использования переменного тока.

Волнообразное движение переменного тока дает этой форме электричества преимущество перед постоянным током. Поскольку он движется волнами, этот формат электричества может распространяться дальше, чем мощность постоянного тока. Большинство розеток в зданиях обеспечивают питание переменного тока. В то время как многие электрические устройства, такие как лампы и бытовая техника, используют питание переменного тока, другие требуют преобразования электричества в формат постоянного тока.

Что такое питание постоянного тока?

В энергии постоянного тока (DC) используются электроны, которые движутся по прямой линии. Это линейное движение, в отличие от волнового движения переменного тока, дало название этому току. Эта форма тока поступает от батарей, солнечных элементов, топливных элементов, генераторов переменного тока, оснащенных коммутаторами, которые создают прямую энергию, и выпрямителями, которые преобразуют мощность переменного тока в постоянный.

Поскольку мощность постоянного тока настолько постоянна в подаваемом напряжении, для большинства электронных устройств требуется этот тип питания. Вот почему большинство электронных устройств имеют источники питания постоянного тока в виде батарей или нуждаются в преобразовании мощности переменного тока из розеток в мощность постоянного тока через выпрямитель. Источники питания часто имеют встроенные выпрямители вместе с трансформаторами для повышения или понижения напряжения до соответствующего уровня.

Для некоторых устройств предпочтительнее постоянное напряжение, например, для ноутбуков. Для таких устройств вам нужен преобразователь переменного тока в постоянный, если вы хотите, чтобы эта электроника работала от розетки. Преобразователь преобразует сигнал в устойчивую прямую линию. Постоянный ток для электроники предпочтительнее, потому что высокие и низкие частоты переменного тока могут повредить хрупкие компоненты внутри электронных устройств.

Почему существует два разных типа мощности?

Использование переменного тока в качестве основного источника электростанций связано с горячими спорами в конце 19-го века. век. В то время знаменитый изобретатель Томас Эдисон боролся с не менее известным интеллектуалом Николой Тесла из-за Битвы токов.

Эдисон разработал мощность постоянного тока и хотел, чтобы эта форма была предпочтительной для подачи энергии в дома и на предприятия. Его ранняя работа в области питания постоянного тока способствовала тому, что многие города использовали его в качестве источника электроэнергии по умолчанию. Однако мощность постоянного тока не была идеальной. С этим источником электроэнергии было трудно изменить его напряжение и подавать постоянный ток на большие расстояния. Тесла считал, что мощность переменного тока решит эти две проблемы.

Джордж Вестингауз, имевший финансовый контроль над асинхронным двигателем переменного тока Теслы, перебил Эдисона за электроэнергию на Всемирной выставке в Чикаго в 1893 году. Эта более низкая ставка гарантировала, что те, кто посетит ярмарку, увидят сияющий город, питаемый переменным током. В том же году в Буффало, штат Нью-Йорк, началось строительство гидроэлектростанции с использованием Ниагарского водопада. Три года спустя весь город Буффало получил электроэнергию от переменного тока, создаваемого движением водопада. Увидев успех переменного тока в Буффало, General Electric, которая ранее поддерживала позицию Эдисона по постоянному току, начала продавать энергию переменного тока.

Сегодня переменный ток продолжает доминировать на рынке электроэнергии. Электрические розетки подают энергию переменного тока в здания, где этот ток может найти немедленное применение или нуждаться в преобразовании в мощность постоянного тока. Хотя Эдисон проиграл битву течений в целом, война на этом не закончилась. Многие электронные устройства сегодня требуют плавного, равномерного напряжения питания постоянного тока. Поскольку электричество постоянного тока все еще используется, оба типа энергии остаются важными и сегодня.

Поскольку оба типа электричества продолжают обеспечивать мощность сегодня, у вас могут быть устройства, работающие от источника постоянного тока, и иметь источник питания переменного тока. Для этого вам понадобится блок питания AC-DC. Эти источники питания преобразуют напряжение в постоянный ток и регулируют напряжение вверх или вниз в зависимости от выхода устройства.

Кроме того, многие портативные генераторы электроэнергии накапливают энергию в батареях, использующих постоянный ток. Для приложений в отдаленных местах питание от батарей, топливных элементов или солнечных элементов, которые обеспечивают питание постоянного тока, более доступно, чем питание переменного тока от линий электропередач. В этих ситуациях могут потребоваться источники питания постоянного тока для изменения выходного напряжения для использования устройством.

См. другие блоки питания

Блоки питания переменного и постоянного тока — в чем разница?

Как уже отмечалось, основное различие между мощностью переменного и постоянного тока заключается в направлении потока электронов. Это различие приводит ко всем другим различиям между этими видами электричества. Волновое движение мощности переменного тока помогает этому источнику питания очень эффективно перемещаться дальше, потому что электростанции могут легко генерировать большое количество энергии переменного тока и доставлять ее по линиям электропередач, которые затем подаются на трансформаторы для понижения напряжения, пока оно не достигнет домов и предприятий. При изменении напряжения мощность постоянного тока не так легко увеличивается или уменьшается, и поэтому она не может эффективно передаваться на большие расстояния.

Также важно отметить разницу между передачей энергии переменного и постоянного тока. Источник питания и его подача различаются — источник поступает от линий электропередачи и подает электроэнергию непосредственно в устройство или через источник питания, который преобразует мощность в другую форму или напряжение.

Сравнивая разницу между источниками питания переменного и постоянного тока, учитывайте, поступает ли электричество от батареи или от розетки. Большинство розеток обеспечивают питание переменного тока, тогда как батареи являются наиболее распространенным источником питания постоянного тока.

Как работает блок питания переменного/постоянного тока?

Для питания многих устройств в здании могут потребоваться блоки питания переменного/постоянного тока. Эти блоки включают в себя трансформаторы для изменения напряжения, выпрямители для преобразования в мощность постоянного тока и фильтр для удаления части электронного шума от волн высокой и низкой мощности переменного тока. Даже когда мощность меняется с переменного на постоянный, волны остаются, создавая пульсации выходного напряжения более высокого и более низкого напряжения.

В нерегулируемых источниках питания пульсации напряжения остаются в выходном напряжении. Соедините нерегулируемые источники питания с устройствами по выходу, если вы не уверены, нужна ли вам регулируемая или нерегулируемая мощность. Не используйте нерегулируемый источник питания с выходной мощностью, превышающей потребности электрической части, чтобы избежать перегрузки оборудования по мощности, особенно если это устройство имеет электронные компоненты.

На самом деле, если у вас есть электрическое устройство, в котором вы не уверены, что оно нуждается в нерегулируемом или регулируемом питании, будьте осторожны и выберите регулируемое. Хотя пульсации напряжения могут незначительно влиять на большинство обычных электрических устройств, они влияют на электронику. Чтобы не повредить компоненты внутри электроники, вам понадобится блок питания AC-DC с регулятором.

Регулируемые источники питания могут быть линейными или импульсными, в зависимости от механизма, который они используют для уменьшения пульсаций напряжения от источника питания. Импульсные источники питания используют модификацию ширины импульса. Преимущества этой технологии включают возможность добавления адаптеров для использования за границей, более высокую емкость и возможность повышать или понижать напряжение. К сожалению, импульсные источники питания стоят дороже и при переключении иногда создают небольшие электронные помехи. Эти недостатки, однако, не превосходят преимущества импульсного источника питания.

Линейным источникам питания не хватает эффективности и универсальности импульсных. Эти устройства имеют большой трансформатор, который может только понижать напряжение, поэтому они бесполезны, если у вас есть требования к высокому напряжению. Блок большего размера часто выделяет больше тепла по сравнению с импульсным блоком питания, но он тихий и идеально подходит для связи или медицинских учреждений. Если у вас есть старые устройства или вам нужна бесшумная работа, линейный регулируемый источник питания может быть лучшим выбором для сглаживания пульсаций напряжения в форме выходной мощности. Как следует из названия, линейные источники питания работают в одной линии для подачи электроэнергии через систему в одном направлении.

Импульсные источники питания работают по более сложной схеме, что, как ни странно, делает их более эффективными. С этими типами блоков питания вы действительно получаете то, за что платите. Плохо изготовленные регулируемые импульсные модели могут иметь лишь немного меньшую пульсацию на выходе, чем нерегулируемые источники питания. Тщательно оцените модель источника питания и ее конструкцию, прежде чем инвестировать в нее. Эти блоки питания начинаются с питания переменного тока и передают его через выпрямитель для перехода на питание постоянного тока. Затем транзисторы преобразуют мощность постоянного тока обратно в мощность переменного тока, на этот раз с прямоугольной волной. Затем он может двигаться вверх или вниз по напряжению через трансформатор. Наконец, правильное напряжение снова проходит через выпрямитель, чтобы снова превратиться в питание постоянного тока, которое проходит через фильтр для уменьшения пульсаций выходного напряжения.

Регулировка мощности устройства уменьшает пульсации выходного напряжения, обеспечивая чистое питание постоянного тока. Для устройств, которые в значительной степени зависят от плавного питания без изменений напряжения, необходима регулируемая мощность постоянного тока. Решение о том, нужна ли вам регулируемая или нерегулируемая мощность, не исчезает, если вам нужен источник питания постоянного тока. Благодаря неожиданному способу работы этих устройств вам все равно придется выбирать, нужна вам чистая выходная мощность или нет.

Мощные блоки питания переменного/постоянного тока

Как работает источник питания постоянного тока?

Некоторые устройства запускаются с питанием постоянного тока, например автомобильный аккумулятор или солнечный элемент. Напряжение от источника может превышать потребности подключенного устройства. Поскольку мощность постоянного тока трудно изменить, источники питания постоянного тока часто включают в себя инверторы и выпрямители для преобразования мощности постоянного тока в мощность переменного тока. Мощность переменного тока поступает в трансформатор для изменения напряжения. После того, как источник питания достигает нужного напряжения, электричество проходит к выпрямителю, где оно снова преобразуется в мощность постоянного тока.

Как и в случае с источниками питания AC-DC, для моделей DC-DC могут потребоваться регуляторы для сглаживания сигнала. При преобразовании напряжения в мощность переменного тока в электрическом токе появляются пульсации напряжения. Регулятор уменьшает пульсации выходного напряжения для получения более чистой энергии на выходе. Для устройств, которым не нужно идеально ровное напряжение, можно использовать нестабилизированные блоки питания, которые зачастую стоят дешевле. Однако, если вы должны использовать источник питания постоянного тока для деликатного устройства, вам понадобится более чистый выход регулируемого источника питания.

Посмотрите наши блоки питания постоянного и постоянного тока

Как узнать, является ли источник питания переменным или постоянным источники питания и следите за самим устройством.

Один из способов определить, какой у вас блок питания: AC-DC или DC-DC, — посмотреть на само устройство. Часто входная и выходная информация появляется где-то на поверхности. Если на вход подается переменный ток, у вас есть источник питания переменного/постоянного тока, и у вас есть модель постоянного тока, если вход и выход являются постоянными.

Хотя вы уже знаете, что источники питания переменного тока включают в себя розетки, эта информация становится бесполезной, если у вас есть устройство на борту корабля или самолета. Как эти части получают энергию? Бортовой генератор или аккумуляторная батарея двигателя могут вырабатывать необходимое электричество. Если вы не уверены в источнике питания устройства, свяжитесь с нами по адресу ACT. У нас есть специалисты, которые помогут вам определить тип блока питания, который вам нужен.

Имеющиеся у вас источники питания так же важны, как и то, что вы питаете. Чтобы защитить ваши электрические устройства от повреждений, снабдите их источниками питания для создания нужного типа напряжения и тока, который требуется устройству, не выходя за рамки вашего бюджета. Если у вас есть вопросы или вам необходимо приобрести блоки питания переменного или постоянного тока, мы можем помочь.

Найдите блоки питания для любых условий в Advanced Conversion Technology

Свяжитесь с ACT, чтобы начать работу

Получите надежные блоки питания, способные выдерживать даже самые экстремальные условия.
