Переменный и постоянный ток обозначение: их обозначения, области применения DC тока

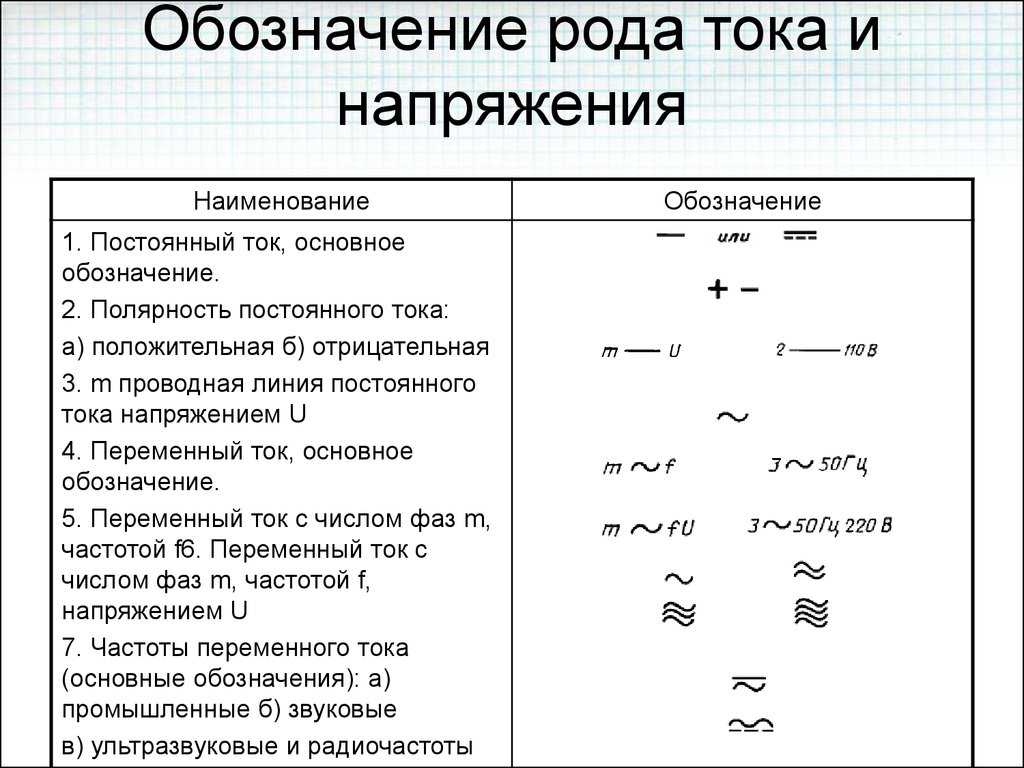

Обозначение постоянного и переменного тока на схемах

Каждый домашний мастер и начинающий электрик при выполнении электромонтажных работ пользуется специальными схемами. Для того чтобы правильно прочитать любую из них, необходимо знать все значки и символы, в том числе обозначение постоянного и переменного тока. Эта символика присутствует на корпусах большинства современных измерительных аппаратов, позволяющих определять значение всех основных электрических параметров.

Как обозначаются различные токи

По своим специфическим качествам электрический ток разделяется на два основных типа:

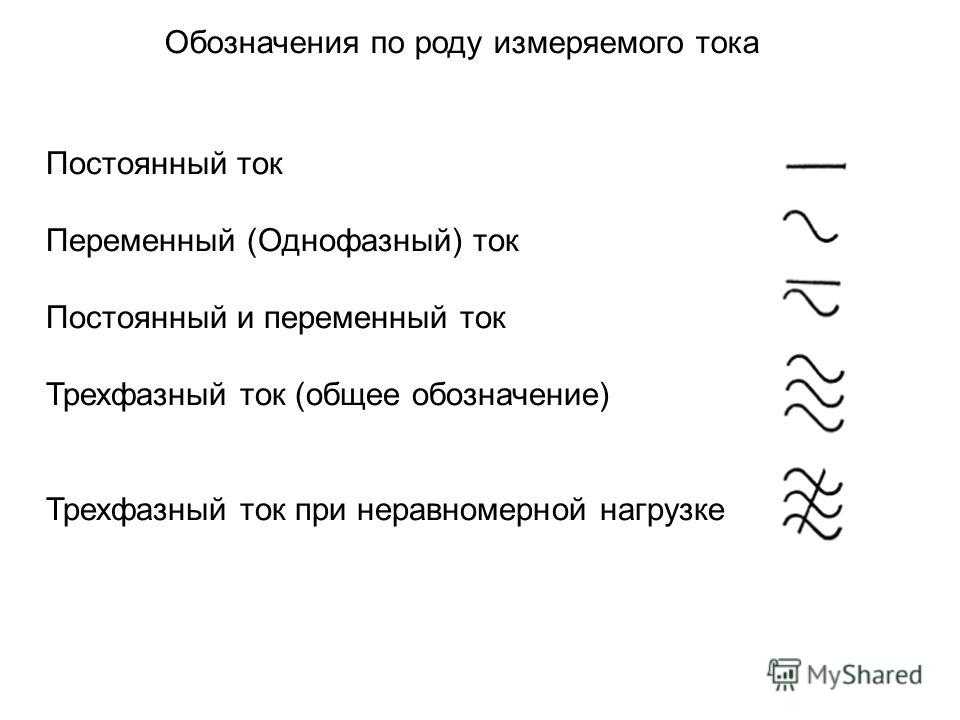

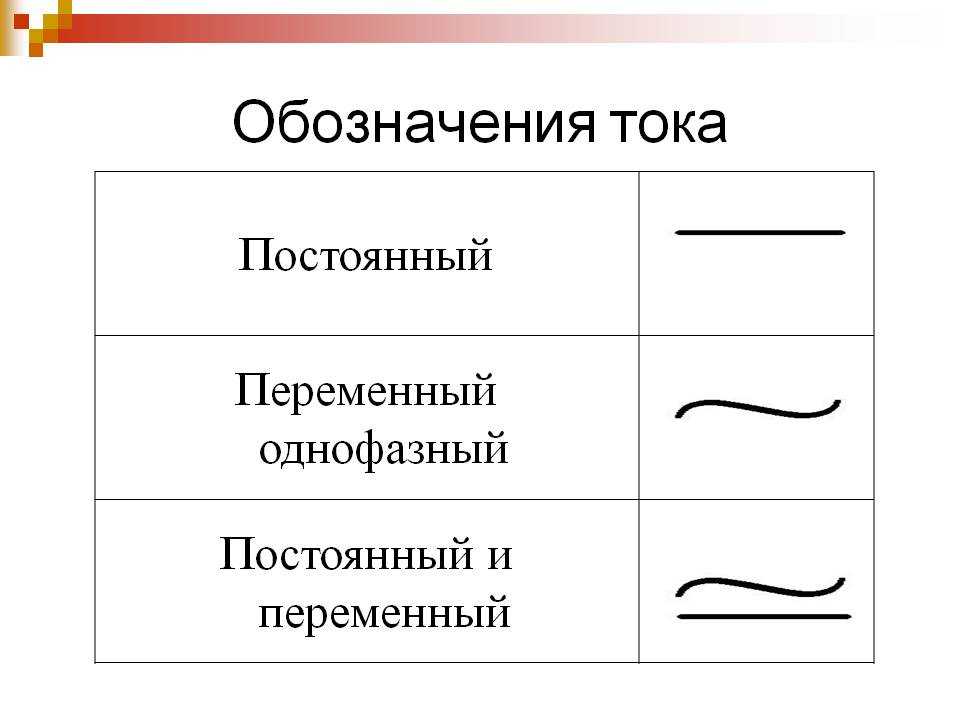

• Постоянный ток. Обозначается прямой линией (—). Кроме того, используются символы DC – Direct Current, которые переводятся как постоянный ток.
• Переменный ток. Известен под собственным обозначением в виде змейки (~) и символов АС, означающих Alternating Current.

Отличительной особенностью постоянного тока является его направленность. Он протекает лишь в одном определенном направлении, условно принимаемое от положительного контакта «+» к отрицательному контакту «-». От этого свойства и происходит наименование этого тока DC, который присутствует в солнечных панелях, всех типах сухих батареек и аккумуляторах, предназначенных для питания маломощных потребителей.

В некоторых технологических процессах, таких как дуговая электросварка, электролиз алюминия или электрифицированный железнодорожный транспорт, необходим постоянный ток DC с высоким значением силы. Чтобы его создать, необходимо выпрямить переменный или воспользоваться любым из генераторов постоянного тока.

Переменный ток AC, в отличие от постоянного, способен к изменению своего направления и величины. Существует параметр, известный как мгновенное значение переменного тока, определяемое в конкретный момент времени. Частота, с которой изменяется направление тока, составляет 50 Гц, то есть данная перемена происходит 50 раз в течение одной секунды.

Переменный ток AC может быть однофазным или трехфазным. В первом случае необходимо только два провода: основной и дополнительный, он же обратный. Именно по основному проводнику протекает электрический ток, а обратный считается нулевым проводом.

Трехфазное переменное напряжение вырабатывается соответствующим генератором тока AC. В этом процессе участвуют три обмотки, каждая из которых является своеобразной однофазной электрической цепью. Между собой они сдвинуты по фазе под углом 120 градусов. Благодаря данной системе электроэнергией могут быть обеспечены сразу три сети, независимые друг от друга. Для этого понадобится уже порядка шести проводов – трех прямых и трех обратных.

При необходимости дополнительные провода возможно соединить между собой и получить в итоге общий проводник, называемый нулевым или нейтральным. В этом случае проводники переменного тока на схемах обозначаются символами L1, L2, L3, а нулевой провод – буквой N.

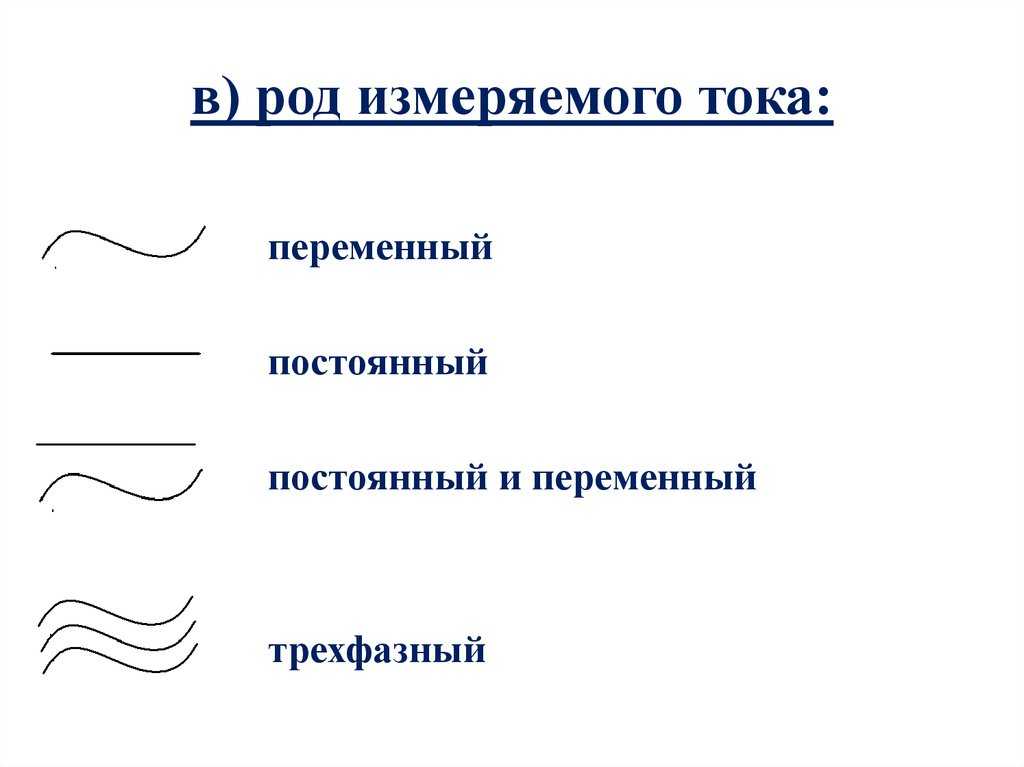

Обозначения токов в измерительных приборах

Общепринятое обозначение постоянного и переменного тока нашло свое отражение в различных измерительных приборах, в том числе и на мультиметре. Вся необходимая символика наносится на лицевую панель того или иного устройства. Это позволяет измерить именно тот параметр, который необходим в данный момент.

Например, если на шкале выставлено положение АС, в этом случае можно проводить измерение значения переменного тока. Как правило, такие приборы предназначены для работы в электросетях с обычными напряжениями 220 или 380 вольт. Существуют модели с рабочими режимами в пределах 600 В и выше.

Если же мультиметр выставлен напротив отметки DC, то рабочий режим аппарата станет соответствовать постоянному току. В этом положении замеряется ток на аккумуляторах, батарейках и других источниках питания, вырабатывающих постоянный ток. В данном режиме требуется непременно соблюдать полярность полюсов. Диапазон измерений обычно составляет от нуля до нескольких тысяч вольт, в зависимости от характеристик конкретной модификации устройства.

Постоянный и переменный ток. Значение трансформаторов.

Без электричества и электрических приборов уже попросту невозможно представить современный мир. Всё к чему мы так привыкли: освещение, бытовые приборы, компьютеры, телевизоры – так или иначе связано с электропитанием. Однако, стоит отметить, что одни приборы работают от переменного тока, а другие – питаются от источников постоянного тока.

Постоянным током называют ток, который в течение некоторого промежутка времени не меняет своего направления и величины. Таким образом, постоянный ток имеет постоянное напряжение и силу тока.

Постоянный ток используется:

• Для передачи электроэнергии на высоковольтных линиях электропередач (например, 500 кВ). Это связано с тем, что если применять переменный ток того же напряжения, с учетом амплитудных значений напряжений и их перепада, то такие напряжения могут превышать величину напряжения постоянного тока в несколько раз. Использование переменного тока в высоковольтных проводах приведет к дополнительным тратам на изоляционные материалы, что значительно увеличит стоимость ЛЭП.
• В контактных сетях электрического транспорта – троллейбусов и трамваев – до 3000 В.
• В сетях до 1000 В для электродвигателей с тяжелыми условиями пуска – прокатные станы, центрифуги и прочее.
• Для электросетей до 500 В, используемых для грузоподъемных механизмов – подъемных электрических кранов.
• В качестве источника питания различных переносных бытовых приборов – фонарики, аудиоприёмники, диагностические приборы, мультиметры, мобильные телефоны.

Поток электронов идет строго по прямой линии, никак не колеблясь и не изменяясь. У такого тока нет частоты, потому что нет колебаний. Поток электронов (каждый электрон) двигается строго в одном направлении от «минуса» к «плюсу». Поэтому в батарейках так важно соблюдать полярность. Если подключите два «минуса» или два «плюса», ток просто не потечет.

Стоит отметить, что в условиях тяжелого пуска – то есть если пусковой момент высок, а требуется плавное регулирование скорости, тягового усилия и пускового момента – применяются двигатели постоянного тока. Таковыми, например, являются двигатели электротранспорта, электрических мельниц, центрифуг.

Постоянный ток, чаще всего можно встретить в различных элементах питания – аккумуляторах и батарейках. Скажем, в автомобилях используется аккумуляторы постоянного тока напряжением 12 В; для строительной техники, например, экскаваторов, бульдозеров используются аккумуляторы, имеющие напряжение в 24 В. Аккумулятор мобильного телефона автора статьи – постоянного тока напряжением 3,7 В.

Каждый источник постоянного тока имеет две клеммы или разъема, обозначаемые как плюс (+) и минус (-). Считается, что постоянный ток движется от плюсовой клеммы (+) к минусовой (-), при этом, между ними можно подключить оборудование (например лампочку).

На самом деле, процессы, протекающие в электросети постоянного тока происходят очень быстро, и изобразить их в реальном времени не представляется возможным.

Схематично, действие постоянного тока в простейшей сети, многократно замедленное. Оно дает наиболее полное представление о процессах, происходящих в сети постоянного тока.

Переменный ток – это ток, который за определенный промежуток времени, меняет свое направление. Частота смены направления измеряется в герцах. 1 герц (Гц) означает, что за одну секунду совершен полный цикл смены направления (туда-обратно). В Европейских странах, в том числе и в России, в бытовых электросетях используется однофазный переменный ток, имеющий частоту 50 Гц, то есть меняющий своё направление 100 раз в секунду.

Таким образом, за одну секунду через нить лампы, горящей на обычном письменном столе, ток проходит 50 раз в одном направлении и пятьдесят раз в обратном.

В американских и канадских электросетях используется переменный ток с частотой в 60 Гц, вместо общепринятого переменного тока с частотой в 50 Гц.

Также, как источник постоянного тока имеет две клеммы – плюсовую и минусовую, источник однофазного переменного тока имеет две клеммы или разъема, называемые «фаза» и «ноль».

Кстати, переменный ток в домашней розетке называется однофазным, как раз из-за наличия одного разъема «фаза». Величина напряжения переменного однофазного тока равна 220 В.

Переменный ток действует следующим образом: переменный ток начинает движение из «фазы» в сторону «нуля», доходит до него, останавливается, и затем, движется в обратном направлении.

Особенностями переменного однофазного тока являются:

• Среднее значение силы переменного тока за период равняется нулю.
• Переменный ток за период меняет не только направление движения, но и свою величину.
• Действующее значение силы переменного тока – это сила такого постоянного тока, при которой средняя мощность, которая выделяется в проводнике в цепи переменного тока, равна мощности, которая выделяется в том же проводнике в цепи постоянного тока. Когда говорят о токах и напряжении в сети переменного тока, имеют в виду их действующие значения.

Поток электронов постоянно колеблется с определенной частой (в 50 герц), образуя синусоиду (волнистую линию).

Поток электронов двигается как угодно, отдельные электроны в потоке тоже движутся хаотично. Для переменного тока не требуется соблюдать полярность.



Действующее напряжение сети переменного тока в обыкновенной бытовой розетке составляет напряжение в сети 220 вольт.

Широкое применение переменного тока в технике и для бытовых нужд вызвано тем, что, переменный ток легко трансформируется. Напряжение в сети переменного тока может быть легко повышено или понижено при помощи специального устройства –трансформатора.

Трансформатор — электромагнитное устройство, которое преобразует посредством электромагнитной индукции переменный ток таким образом, что напряжение в сети уменьшается либо увеличивается в несколько раз без изменения частоты, и практически без потери мощности.

Для преобразования напряжения переменного тока в сторону уменьшения (например, силовые трансформаторы с 10 000 В городских сетей до 220 В домашней сети) применяются понижающие трансформаторы. Для преобразования напряжения сетей в сторону повышения – повышающие трансформаторы.

ОСО трансформаторы силовые сухие понижающие (ЭТЗ)	ОСОВ трансформаторы силовые сухие понижающие водозащищенные	ОСО трансформаторы силовые сухие понижающие



В чем разница между источниками питания переменного и постоянного тока

Быстрый переход:

1. Что такое питание переменного тока?
2. Что такое мощность постоянного тока?
3. Почему существует два разных типа силы?
4. В чем разница между источником питания переменного и постоянного тока?
5. Как работает блок питания переменного/постоянного тока?
6. Как работает источник питания постоянного тока?
7. Как узнать, является ли источник питания переменным или постоянным током

Блоки питания предназначены для преобразования источника питания в нужный вам тип электроэнергии. Некоторые из наиболее известных устройств преобразуют переменный ток в постоянный, но у вас также есть возможность использовать блоки питания постоянного тока в постоянный. Знание различий между источниками питания переменного и постоянного тока и того, когда их использовать, поможет вам принять обоснованное решение, когда вам нужно совершить покупку.

Что такое переменный ток?

Переменный ток (AC) — это стандартный формат электроэнергии, который поступает из розеток. Название происходит от формы волны, которую принимает ток. Чтобы понять состав волны переменного тока, вам нужно понять, что электрические токи исходят из потока электронов. Когда электроны в волне переменного тока движутся, они могут двигаться в положительном направлении, что соответствует восходящей части синусоидальной волны, создаваемой током. Когда электроны имеют отрицательный поток, волна падает.

Эти волны исходят от генераторов переменного тока на электростанциях. Внутри генератора проволочная петля вращается внутри магнитного поля. Вращение создает волны переменного тока, когда провод перемещается в области с различной магнитной полярностью. Например, ток меняет направление, когда провод вращается от северного к южному полюсу магнитного поля. Волны, создаваемые генератором переменного тока, важны для использования переменного тока.

Волнообразное движение переменного тока дает этой форме электричества преимущество перед питанием постоянного тока. Поскольку он движется волнами, этот формат электричества может распространяться дальше, чем мощность постоянного тока. Большинство розеток в зданиях обеспечивают питание переменного тока. В то время как многие электрические устройства, такие как лампы и бытовая техника, используют питание переменного тока, другие требуют преобразования электричества в формат постоянного тока.

Что такое питание постоянного тока?

В энергии постоянного тока (DC) используются электроны, которые движутся по прямой линии. Это линейное движение, в отличие от волнового движения переменного тока, дало название этому току. Эта форма тока поступает от батарей, солнечных элементов, топливных элементов, генераторов переменного тока, оснащенных коммутаторами, которые создают прямую энергию, и выпрямителями, которые преобразуют мощность переменного тока в постоянный.

Поскольку мощность постоянного тока настолько постоянна в подаваемом напряжении, для большинства электронных устройств требуется этот тип питания. Вот почему большинство электронных устройств имеют источники питания постоянного тока в виде батарей или нуждаются в преобразовании мощности переменного тока из розеток в мощность постоянного тока через выпрямитель. Источники питания часто имеют встроенные выпрямители вместе с трансформаторами для повышения или понижения напряжения до соответствующего уровня.

Для некоторых устройств предпочтительнее постоянное напряжение, например для ноутбуков. Для таких устройств вам нужен преобразователь переменного тока в постоянный, если вы хотите, чтобы эта электроника работала от розетки. Преобразователь преобразует сигнал в устойчивую прямую линию. Постоянный ток для электроники предпочтительнее, потому что высокие и низкие частоты переменного тока могут повредить хрупкие компоненты внутри электронных устройств.

Почему существует два разных типа мощности?

Использование переменного тока в качестве основного источника электростанций связано с горячими спорами в конце 19 века.век. В то время знаменитый изобретатель Томас Эдисон боролся с не менее известным интеллектуалом Николой Тесла из-за Битвы токов.

Эдисон разработал мощность постоянного тока и хотел, чтобы эта форма была предпочтительной для подачи энергии в дома и на предприятия. Его ранняя работа в области питания постоянного тока способствовала тому, что многие города использовали его в качестве источника электроэнергии по умолчанию. Однако мощность постоянного тока не была идеальной. С этим источником электроэнергии было трудно изменить его напряжение и подавать постоянный ток на большие расстояния. Тесла считал, что мощность переменного тока решит эти две проблемы.

Джордж Вестингауз, имевший финансовый контроль над асинхронным электродвигателем переменного тока Теслы, перебил Эдисона за электроэнергию на Всемирной выставке в Чикаго в 1893 году. Эта более низкая ставка гарантировала, что те, кто посетит ярмарку, увидят сияющий город, питаемый переменным током. В том же году в Буффало, штат Нью-Йорк, началось строительство гидроэлектростанции с использованием Ниагарского водопада. Три года спустя весь город Буффало получил электроэнергию от переменного тока, создаваемого движением водопада. Увидев успех переменного тока в Буффало, General Electric, которая ранее поддерживала позицию Эдисона по постоянному току, начала продавать энергию переменного тока.

Сегодня переменный ток продолжает доминировать на рынке электроэнергии. Электрические розетки подают энергию переменного тока в здания, где этот ток может найти немедленное применение или нуждаться в преобразовании в мощность постоянного тока. Хотя Эдисон проиграл битву течений в целом, война на этом не закончилась. Многие электронные устройства сегодня требуют плавного, равномерного напряжения питания постоянного тока. Поскольку электричество постоянного тока все еще используется, оба типа энергии остаются важными и сегодня.

Поскольку оба типа электричества продолжают обеспечивать мощность сегодня, у вас могут быть устройства, работающие от источника постоянного тока и имеющие источник питания переменного тока. Для этого вам понадобится блок питания AC-DC. Эти источники питания преобразуют напряжение в постоянный ток и регулируют напряжение вверх или вниз в зависимости от выхода устройства.

Кроме того, многие портативные генераторы электроэнергии накапливают энергию в батареях, использующих постоянный ток. Для приложений в отдаленных местах питание от батарей, топливных элементов или солнечных элементов, которые обеспечивают питание постоянного тока, более доступно, чем питание переменного тока от линий электропередач. В этих ситуациях могут потребоваться источники питания постоянного тока для изменения выходного напряжения для использования устройством.

Узнать больше о блоках питания

Блоки питания переменного и постоянного тока — в чем разница?

Как уже отмечалось, основное различие между мощностью переменного и постоянного тока заключается в направлении потока электронов. Это различие приводит ко всем другим различиям между этими видами электричества. Волновое движение мощности переменного тока помогает этому источнику питания очень эффективно перемещаться дальше, потому что электростанции могут легко генерировать большое количество энергии переменного тока и доставлять ее по линиям электропередач, которые затем подаются на трансформаторы для понижения напряжения, пока оно не достигнет домов и предприятий. При изменении напряжения мощность постоянного тока не так легко увеличивается или уменьшается, и поэтому она не может эффективно передаваться на большие расстояния.

Также важно отметить разницу между передачей энергии переменного и постоянного тока. Источник питания и его подача различаются — источник поступает от линий электропередачи и подает электроэнергию непосредственно в устройство или через источник питания, который преобразует мощность в другую форму или напряжение.

Сравнивая разницу между источниками питания переменного и постоянного тока, учитывайте, поступает ли электричество от батареи или от розетки. Большинство розеток обеспечивают питание переменного тока, тогда как батареи являются наиболее распространенным источником питания постоянного тока.

Как работает блок питания переменного/постоянного тока?

Для питания многих устройств в здании могут потребоваться блоки питания переменного/постоянного тока. Эти блоки включают в себя трансформаторы для изменения напряжения, выпрямители для преобразования в мощность постоянного тока и фильтр для удаления части электронного шума от волн высокой и низкой мощности переменного тока. Даже когда мощность меняется с переменного на постоянный, волны остаются, создавая пульсации выходного напряжения более высокого и более низкого напряжения.

В нерегулируемых источниках питания пульсации напряжения остаются в выходном напряжении. Соедините нерегулируемые источники питания с устройствами по выходу, если вы не уверены, нужна ли вам регулируемая или нерегулируемая мощность. Не используйте нерегулируемый источник питания с выходной мощностью, превышающей потребности электрической части, чтобы избежать перегрузки оборудования по мощности, особенно если это устройство имеет электронные компоненты.

На самом деле, если у вас есть электрическое устройство, в котором вы не уверены, что оно нуждается в нерегулируемом или регулируемом питании, будьте осторожны и выберите регулируемое. Хотя пульсации напряжения могут незначительно влиять на большинство обычных электрических устройств, они влияют на электронику. Чтобы не повредить компоненты внутри электроники, вам понадобится блок питания AC-DC с регулятором.

Регулируемые источники питания могут быть линейными или импульсными, в зависимости от механизма, который они используют для уменьшения пульсаций напряжения от источника питания. Импульсные источники питания используют модификацию ширины импульса. Преимущества этой технологии включают возможность добавления адаптеров для использования за границей, более высокую емкость и возможность повышать или понижать напряжение. К сожалению, импульсные источники питания стоят дороже и при переключении иногда создают небольшие электронные помехи. Эти недостатки, однако, не превосходят преимущества импульсного источника питания.

Линейным источникам питания не хватает эффективности и универсальности импульсных. Эти устройства имеют большой трансформатор, который может только понижать напряжение, поэтому они бесполезны, если у вас есть требования к высокому напряжению. Блок большего размера часто выделяет больше тепла по сравнению с импульсным блоком питания, но он тихий и идеально подходит для связи или медицинских учреждений. Если у вас есть старые устройства или вам нужна бесшумная работа, линейный регулируемый источник питания может быть лучшим выбором для сглаживания пульсаций напряжения в форме выходной мощности. Как следует из названия, линейные источники питания работают в одной линии для подачи электроэнергии через систему в одном направлении.

Импульсные источники питания работают по более сложной схеме, что, как ни странно, делает их более эффективными. С этими типами блоков питания вы действительно получаете то, за что платите. Плохо изготовленные регулируемые импульсные модели могут иметь лишь немного меньшую пульсацию на выходе, чем нерегулируемые источники питания. Тщательно оцените модель источника питания и ее конструкцию, прежде чем инвестировать в нее. Эти блоки питания начинаются с питания переменного тока и передают его через выпрямитель для перехода на питание постоянного тока. Затем транзисторы преобразуют мощность постоянного тока обратно в мощность переменного тока, на этот раз с прямоугольной волной. Затем он может двигаться вверх или вниз по напряжению через трансформатор. Наконец, правильное напряжение снова проходит через выпрямитель, чтобы снова превратиться в питание постоянного тока, которое проходит через фильтр для уменьшения пульсаций выходного напряжения.

Регулировка выходной мощности устройства снижает пульсации выходного напряжения, обеспечивая чистое питание постоянного тока. Для устройств, которые в значительной степени зависят от плавного питания без изменений напряжения, необходима регулируемая мощность постоянного тока. Решение о том, нужна ли вам регулируемая или нерегулируемая мощность, не исчезает, если вам нужен источник питания постоянного тока. Благодаря неожиданному способу работы этих устройств вам все равно придется выбирать, нужна вам чистая выходная мощность или нет.

Мощные блоки питания переменного/постоянного тока

Как работает источник питания постоянного тока?

Некоторые устройства запускаются с питанием постоянного тока, например автомобильный аккумулятор или солнечный элемент. Напряжение от источника может превышать потребности подключенного устройства. Поскольку мощность постоянного тока трудно изменить, источники питания постоянного тока часто включают в себя инверторы и выпрямители для преобразования мощности постоянного тока в мощность переменного тока. Мощность переменного тока поступает в трансформатор для изменения напряжения. После того, как источник питания достигает нужного напряжения, электричество проходит к выпрямителю, где оно снова преобразуется в мощность постоянного тока.

Как и в случае с источниками питания AC-DC, для моделей DC-DC могут потребоваться регуляторы для сглаживания сигнала. При преобразовании напряжения в мощность переменного тока в электрическом токе появляются пульсации напряжения. Регулятор уменьшает пульсации выходного напряжения для получения более чистой энергии на выходе. Для устройств, которым не нужно идеально ровное напряжение, можно использовать нестабилизированные блоки питания, которые зачастую стоят дешевле. Однако, если вы должны использовать источник питания постоянного тока для деликатного устройства, вам понадобится более чистый выход регулируемого источника питания.

Посмотрите наши блоки питания постоянного и постоянного тока

Как узнать, является ли источник питания переменным или постоянным источники питания и следите за самим устройством.

Один из способов определить, есть ли у вас блок питания AC-DC или модель DC-DC, — посмотреть на само устройство. Часто входная и выходная информация появляется где-то на поверхности. Если на вход подается переменный ток, у вас есть источник питания переменного/постоянного тока, и у вас есть модель постоянного тока, если вход и выход являются постоянными.

Хотя вы уже знаете, что источники питания переменного тока включают в себя розетки, эта информация становится бесполезной, если у вас есть устройство на борту корабля или в самолете. Как эти части получают энергию? Бортовой генератор или аккумуляторная батарея двигателя могут вырабатывать необходимое электричество. Если вы не уверены в источнике питания устройства, свяжитесь с нами по адресу ACT. У нас есть специалисты, которые помогут вам определить тип блока питания, который вам нужен.

Имеющиеся у вас источники питания так же важны, как и то, что вы питаете. Чтобы защитить ваши электрические устройства от повреждений, снабдите их источниками питания для создания нужного типа напряжения и тока, который требуется устройству, не выходя за рамки вашего бюджета. Если у вас есть вопросы или вам необходимо приобрести блоки питания переменного или постоянного тока, мы можем помочь.

Найдите блоки питания для любых условий в Advanced Conversion Technology

Свяжитесь с ACT, чтобы начать работу

Получите надежные блоки питания, способные выдерживать даже самые экстремальные условия. Нужны ли вам блоки питания переменного/постоянного тока, преобразующие электричество, или блоки постоянного/постоянного тока для изменения напряжения без изменения типа тока, вы можете найти их в ACT. Просмотрите наши варианты, чтобы найти подходящие устройства для ваших нужд.

Хотя мы предлагаем широкий ассортимент блоков питания как в формате AC-DC, так и DC-DC, у вас могут возникнуть особые потребности, требующие определенного варианта. Если вы не можете найти в нашем каталоге идеальные блоки питания, свяжитесь с нами, чтобы мы могли разработать для вас специализированное решение.

Как выбрать блок питания? Введение в источник питания переменного/постоянного тока
