Питание мультиметра от батарейки 1,5 вольта
Среди радиолюбителей и профессионалов цифровые мультиметры имеют большую популярность благодаря их многофункциональности. Для их питания применена, как правило, девяти вольтова батарея «Крона», имеющая заметную саморазрядку, небольшую емкость и более высокую цену в сравнении с другими элементами.
Предлагаемое устройство питания цифрового мультиметра от одного элемента АА напряжением 1,5 вольта, позволит избежать указанных недостатков в работе и упростить эксплуатацию прибора.
В интернете предлагается много различных схем для преобразования напряжения 1,5 в 9 вольт. Каждая имеет свои плюсы и минусы. Данное устройство изготовлено на базе схемы А. Чаплыгина, опубликованной в журнале «Радио» (11.2001г., стр.42).
Отличием данного варианта исполнения преобразователя, является расположение элемента питания и преобразователя напряжения, в крышке футляра мультиметра, вместо создания компактного блока питания устанавливаемого вместо батареи «Крона».
Данный преобразователь может быть выполнен в любом подходящем корпусе и использоваться в самых разнообразных устройствах, где требуется питание от девятивольтовой батареи «Крона». Это мультиметры, часы, электронные весы и игрушки, медицинские приборы.

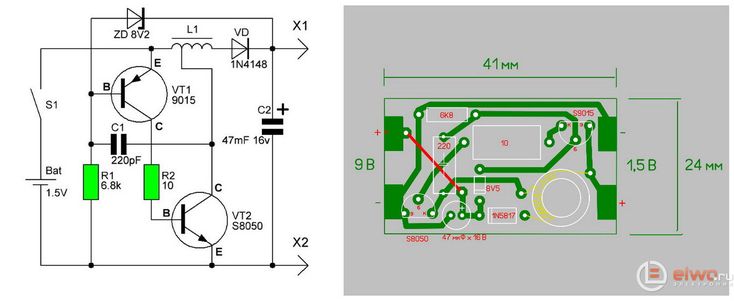

Предлагается повышающий инвертор постоянного напряжения, имеющий хорошие выходные данные с минимумом входящих элементов. Схема представлена на рисунке.
На транзисторах VT1 и VT2 собран двухтактный генератор импульсов.
Ток положительной обратной связи протекает через вторичные обмотки трансформатора Т1 и нагрузку, подключенную между цепью + 9 В и общим проводом. За счет пропорционального токового управления транзисторами существенно уменьшены потери на их переключение и повышен КПД преобразователя до 80… 85 % .
Вместо выпрямителя высокочастотного напряжения используются база-эмиттерные переходы транзисторов самого генератора. При этом величина тока базы становится пропорциональной величине тока в нагрузке, что делает преобразователь весьма экономичным.
Другой особенностью схемы является срыв колебаний в отсутствие нагрузки, что автоматически может решить проблему управления питанием. Ток от батареи, при отсутствии нагрузки, практически не потребляется. Преобразователь, будет сам включаться тогда, когда от него потребуется что-нибудь запитать и выключаться, когда нагрузка будет отключена.
Изготовление трансформатора преобразователя напряжения
Основой генератора импульсов является трансформатор Т1.
Магнитопроводом трансформатора Т1 служит кольцо К20х6х4 или К10х6х4,5 из феррита 2000НМ. Можно взять кольцо из старой материнской платы.
Порядок намотки трансформатора.
1. Вначале нужно подготовить ферритовое кольцо.
• Для того чтобы провод не прорезал изоляционную прокладку и не повредил свою изоляцию, желательно притупить острые кромки ферритового кольца мелкозернистой шкуркой или надфилем.
• Намотать изоляционную прокладку на кольцевой сердечник для исключения повреждения изоляции провода. Для изоляции кольца можно использовать лакоткань, изоленту, трансформаторную бумагу, кальку, лавсановую или фторопластовую ленту.
2. Намотка обмоток трансформатора с коэффициентом трансформации 1/7: первичная обмотка – 2х4 витка, вторичная обмотка – 2х28 витков изолированного провода ПЭВ -0,25.
Каждую пару обмоток наматывают одновременно в два провода.
Складываем пополам провод отмеренной длины и сложенным проводом начинаем плотно наматывать на кольцо нужное количество витков.
Для исключения повреждения изоляции провода при эксплуатации, по возможности, применить провод МГТФ или другой изолированный провод диаметром 0,2-0,35 мм. Это несколько увеличит габариты трансформатора, приведет к образованию второго слоя обмотки, но гарантирует бесперебойную работу преобразователя напряжения.
• Вначале мотаются вторичные обмотки lll и lV (2х28 витков) цепи баз транзисторов (см. схему преобразователя).
• Затем на свободном месте кольца, так же в два провода, мотаются первичные обмотки l и ll (2х4 витка) цепи коллекторов транзисторов.
• В итоге, после разрезки петли начала обмотки, у каждой из обмоток будет 4 провода — по два с каждой стороны обмотки. Берём провод конца одной половины обмотки(l) и провод начала второй половины обмотки (ll) и соединяем их вместе. Аналогично поступаем со второй обмоткой (lll и lV). Должно получиться примерно следующее: (красный вывод – середина нижней обмотки (+), черный вывод – середина верхней обмотки (общий провод)).
• При намотке обмоток, витки можно закрепить клеем «БФ», «88» или цветной изолентой обозначающей разным цветом начало и конец обмотки, что в дальнейшем поможет правильно собрать обмотки трансформатора.
• При намотке всех катушек нужно строго соблюдать одно направление обмотки, а также отмечать начало и конец обмоток. Начало каждой обмотки помечено на схеме точкой у вывода. При несоблюдении фазировки обмоток генератор не запустится, так как в этом случае нарушатся условия необходимые для генерации. Для этой же цели, как вариант, возможно использовать два разноцветных провода от сетевого кабеля.
Сборка преобразователя напряжения
Для работы в преобразователях небольшой мощности, как в нашем случае, подойдут транзисторы А562, КТ208, КТ209, КТ501, МП20, МП21. Возможно придётся подобрать количество витков вторичной обмотки трансформатора. Это связано с разной величиной падения напряжения на p-n переходах у различных типов транзисторов.
Транзисторы следует выбирать, ориентируясь на допустимые значения тока базы (он не должен быть меньше тока нагрузки) и обратного напряжения эмиттер-база. То есть, максимально-допустимое напряжение база-эмиттер должно превышать необходимое выходное напряжение преобразователя.
С целью уменьшения помех и стабилизации выходного напряжения преобразователь дополнен узлом из двух электролитических конденсаторов (для сглаживания пульсаций напряжения) и интегрального стабилизатора 7809 (с напряжением стабилизации 9 вольт) по схеме:
Преобразователь собираем согласно схеме и паяем все входящие элементы на текстолитовой плате вырезанной из универсальной монтажной платы, продающейся в радиотоварах, методом навесного монтажа. Размеры платы выбираются в зависимости от размеров выбранных транзисторов, получившегося трансформатора и места установки преобразователя. Вход, выход и общая шина преобразователя выведены гибким многожильным проводом. Выходные провода, с напряжением +9в, заканчиваются разъемом Джек 3,5 для подключения к мультиметру.
Входные провода подключены к кассете с установленной батареей 1,5 вольта.
Элемент питания АА (1,5в) установлен в двухместную кассету от переносного приемника.
Одно место занято батареей, другое место служит для установки выключателя питания и закрепления всей кассеты, через переходную текстолитовую планку, в футляре мультиметра.
Настройка преобразователя.
Проверяем правильность сборки преобразователя, подключаем батарею и проверяем прибором наличие и величину напряжения на выходе преобразователя (+9в).
Если генерация не возникает и напряжения на выходе отсутствует, проверьте правильность подключения всех катушек. Точками на схеме преобразователя отмечено начало каждой обмотки. Попробуйте поменять местами концы одной из обмоток (входной или выходной).
Преобразователь способен работать и при уменьшении входного напряжения до 0,8 – 1,0 вольта и получить напряжение 9 вольт от одного гальванического элемента напряжением 1, 5 В.
Доработка мультиметра
Для подключения преобразователя к мультиметру, необходимо найти внутри прибора свободное место и установить там гнездо для штекера Джек 3,5 или аналогичного имеющегося разъема. В моем мультиметре M890D свободное место нашлось в углу, слева от отсека для батареи «Крона».
В качестве футляра для мультиметра используется футляр от электробритвы.
Подготовил: Смирнов И.К.
MT3608. Переделка мультиметра на батарейное питание.
Есть у меня старый боевой товарищ – китайский мультиметр а-ля DT9208 по имени FUKE. И ел он Кроны безбожно – одной батарейки хватало чуть дольше, чем на полгода. Да и заикаться стал в последнее время – то ток неправильно измеряет, то напряжение не то показывает. И решено было приобрести нового друга – автоматического (как по заказу подвернулась акция). А в старого вдохнуть новую жизнь, заменив Крону на обычные батарейки типоразмера АА.
Почему не литий, а обычные батарейки? Во-первых, литий надо периодически заряжать, а батарейки можно просто заменить. Во-вторых, хотелось поэкспериментировать. В-третьих, батарейки дешевле Кроны и служат дольше. Ну и в-четвёртых, была надежда, что батарейки будут высасываться практически до нуля, так как по даташиту нижняя граница входного напряжения преобразователя MT3608 составляет всего два вольта. Это означает, что в случае успеха мультиметр сможет «донашивать» батарейки, которые уже не работают в других устройствах (часы, пульты, фонарики и пр.), хотя остаточное напряжение на них составляет примерно 1,3 вольта.
Проверяем нашу гипотезу. Подаём на преобразователь MT3608 с регулируемого блока питания напряжение 3 вольта, на выходе устанавливаем 9 вольт. Далее плавно понижаем входное напряжение до двух вольт, контролируя выходное напряжение. Оно по-прежнему 9 вольт. Понижаем дальше – мой БП может выдать минимум только 1,5 вольта.
Итак, приступим. Разобрал мультиметр, аккуратно скальпелем вырезал пластиковые перегородки, чтобы не мешали установке держателя 2хАА. Тщательно прикинул куда что поместится. Откладываем в сторону.
Вставляем в держатель 2хАА свежие батарейки, замеряем напряжение:
Подаём на MT3608, проверяем. Работает. Припаиваем MT3608 к плате мультиметра, предварительно отрезав разъём, а ко входу MT3608 – держатель 2хАА.
Проверяем ещё раз, заодно измерив потребляемый мультиметром ток на холостом ходу:
и во включенном состоянии:
После этого приклеиваем держатель 2хАА клеевым пистолетом. Плату MT3608 вообще никак крепить не стал – она замечательно держится на довольно упругих проводах между платой мультиметра и держателем 2хАА.
Решил найти самые дохлые батарейки в квартире, что оказалось довольно трудной задачей. Несмотря на обилие всяческих устройств, «плохих» батареек не нашлось. Зато у дальней стенки выдвижного ящика обнаружил раритет – Ni-Cd аккумуляторы 1991 года выпуска. Измерил напряжение – на одном 0,994 вольта, на другом – 0,997 вольта, что в сумме даёт 1,991 вольта. Самое то! Вставляем – работает! Мультиметр завёлся, напряжение измеряет. Что и требовалось доказать.
Собираем окончательно мультиметр, вставляем батарейки, производим измерения – всё в порядке. Будет теперь наш старый боевой друг донашивать одежду батарейки за старшими братьями.
🙂
Возможно, в ближайшем будущем и нового друга PM8233D переведу на батарейное питание. Только на ААА, ввиду малогабаритного корпуса и отсутствия места для АА.
Если мои эксперименты кому то помогут в решении каких то своих задач по электронике – я буду только рад.
И да – просьба не советовать, что лучше сразу купить мультиметр на АА. Я знаю. Просто старого друга покупал ооочень давно, а нового по акции – грех было отказываться от предложенной цены. Поэтому имею то, что имею.
Всем хорошего дня и реализации задуманного!
